1 Bewator - Simplebus2 Porttelefon Quickguide Version 7 Security Products

2 Data och konstruktion kan komma att ändras utan föregående meddelande. / Leverans i mån av tillgång. Data og design kan ændres uden varsel. Leveres så længe lager haves. Tekniske spesifikasjoner og tilgjengelighet kan endres uten forvarsel Copyright by Svenska Alla rättigheter till detta dokument och till föremålet för det förbehålles. Genom att acceptera dokumentet erkänner mottagaren dessa rättigheter och förbinder sig att inte publicera dokumentet, eller föremålet därför, helt eller delvis, och att inte göra dem tillgängliga för tredje part utan skriftligt tillstånd från oss, och att inte använda dem för något annat syfte än det för vilket de levererats. Dansk Vi forbeholder os alle rettigheder i dette dokument og dets indhold. Ved at acceptere modtagelsen af dette dokument anerkender modtageren disse rettigheder og vil undlade at udgive dokumentet eller dets indhold i dele eller i sin helhed eller stille det til rådighed for nogen tredjepart uden forudgående udtrykkelig tilladelse eller benytte det til noget andet formål det, der var tiltænkt ved overdragelsen Norsk Vi forbeholder oss alle rettigheter i forbindelse med dette dokumentet og det aktuelle emnet. Når mottakeren tar imot dette dokumentet, godtar han/hun disse rettighetene og forplikter seg til å ikke publisere dokumentet eller det aktuelle emnet i sin helhet eller delvis, ikke gjøre det tilgjengelige for noen tredjepart uten uttrykkelig, skriftlig tillatelse innhentet på forhånd, og ikke bruke det til andre formål enn det som var formålet med leveringen.

3 Innehåll 1 Allmänt om Bewator Simplebus Säkerhetsinstruktioner Programmera svarsapparat Spänningsanslutning för portapparat Montering och inkoppling av portapparat Inkoppling av ellås och öppnaknapp V AC/DC V DC Programmering av portapparat Tabell över specialprogrammering Val av bakgrundsbelysning Tabell för att ställa in DIP-omkopplare Programmering av knappar på Portapparat Exempel: programmering adress nr Exempel: programmering adress nr Inkoppling utan mixer Audio Inkoppling Mixer Audio/Video Inställning av bygling JP1 JP Justering av volym & kamerarikting på portapparat Inkoppling med 1 portapparat och spänningsnivåer i standbyläge Inkoppling med 2 portapparater

4 4

5 Allmänt om Bewator Simplebus2 1 Allmänt om Bewator Simplebus2 Svenska Siemens avsäger sig allt ansvar från alla typer av oriktig användning av utrustningen, modifieringar av något slag (utan godkännande) eller användning av hjälpmedel som inte ursprungligen tillhandahållits av företaget. All utrustning som används vid installationen får bara användas till det den är avsedd för. Installera all utrustning i enlighet med den lagstiftning som gäller. Alla produkter följer kraven enligt direktiven i 2006/95/CE (som ersatt 73/23- CEE) och är märkta med CE symbolen. Installera inte Simplebus2 slingan i närheten av starkströmskablar (230/400 V) Dansk Siemens fralægger sig ethvert ansvar for forkert anvendelse af anlægget, modificeringer (uden godkendelse), eller anvendelse af hjælpemidler, der ikke anbefales af Siemens. Alt udstyr, der anvendes i installationen må kun benyttes til dets tiltænkte formål. Installer alle komponenter ifølge de retningslinjer den lokale lovgivning foreskriver. Alle komponenter følger kravene i henhold til direktivet 2006/CE (Som erstatter 73/23-CEE) og er mærket med CE symbolet. Opsæt ikke Simplebus2 buskablet i nærheden af stærkstrømskabler (230/400VAC) Norsk Siemens fraskriver seg alt ansvar for alle typer av uriktig bruk av utstyret, modifiseringer (uten godkjennelse) eller bruk av tilleggsutstyr som ikke er behandlet via bedriften. Alt utstyr som brukes ved installasjon skal kun benyttes til det de er tiltenkt. Installer alt utstyr i.h.t. gjeldende lovverk og forskrifter Alle produktene følger kravene i direktiv 2006/95/CE (som erstattet 73/23-CEE) og er merket med CE symbol. Ikke installer Simplebus2 kabelen i nærheten av sterkstrømskabler (230/400 V) Obs! SV: Några illustrationer visar tidigare modeller men principen är den samma. DA: Nogle illustrationer viser tidligere modeller, men princippet er det same. NO: Noen skisser viser tidligere modeller, men teknisk sett er de like. 5

6 Allmänt om Bewator Simplebus2 1.1 Säkerhetsinstruktioner Svenska För att reducera risken för fel och elektriska stötar: Montera inte bort kåpor eller utför någon reparation på egen hand. Om det behövs, ta alltid kontakt med kvalificerad personal. Stoppa inte in något föremål, eller låt någon vätska komma inuti enheten. Hindra inte luften att cirkulera genom att täcka för ventilationshålen. Dansk For at reducere risikoen for fejl og elektriske stød: Fjern ikke afdækning, eller udfør nogen reparationer på egen hånd. Om nødvendigt, tag altid kontakt til kvalificeret personale. Lad ingen objekter eller væske komme ind i enheden. Luk ej de dertil indrettede cirkulationshuller i enheden. Norsk For å redusere risikoen for feil og elektrisk støt: Ikke prøv å utføre reparasjoner på egen hånd. Om det trengs service, ta alltid kontakt med kvalifisert personell. Ikke putt noe inn i apparatet eller søl væske på det. Ikke hindre luftsirkulasjonen ved å dekke for ventilasjonshull 6

7 Programmera svarsapparat 2 Programmera svarsapparat Bravo 570x Style 2608 / 2638 Easycom 6228 Planux 6101 Svenska Dansk Norsk Programmering kan ske när som helst, även med strömmen avstängd. Se komplett programmeringstabell på sidan 14. Programmering af svarapparat kan udføres til hver en tid, også uden spænding på anlægget. Se komplet programmeringstabel på side 14 Programmering kan skje når som helst, også om anlegget er strømløst. Se komplett programmeringstabell på side 14 7

8 Programmera svarsapparat SV: Adress DA: Adresse NO: Adresse SV: DIP-omkopplare på ON DA: DIP switch på ON NO: DIP vendere på ON SV: Användarnamn DA: Opkald til NO: Brukernavn 1 1 PAUL MARTIN 2 2 JOHN SMITH 3 1,2 10 2,4 8

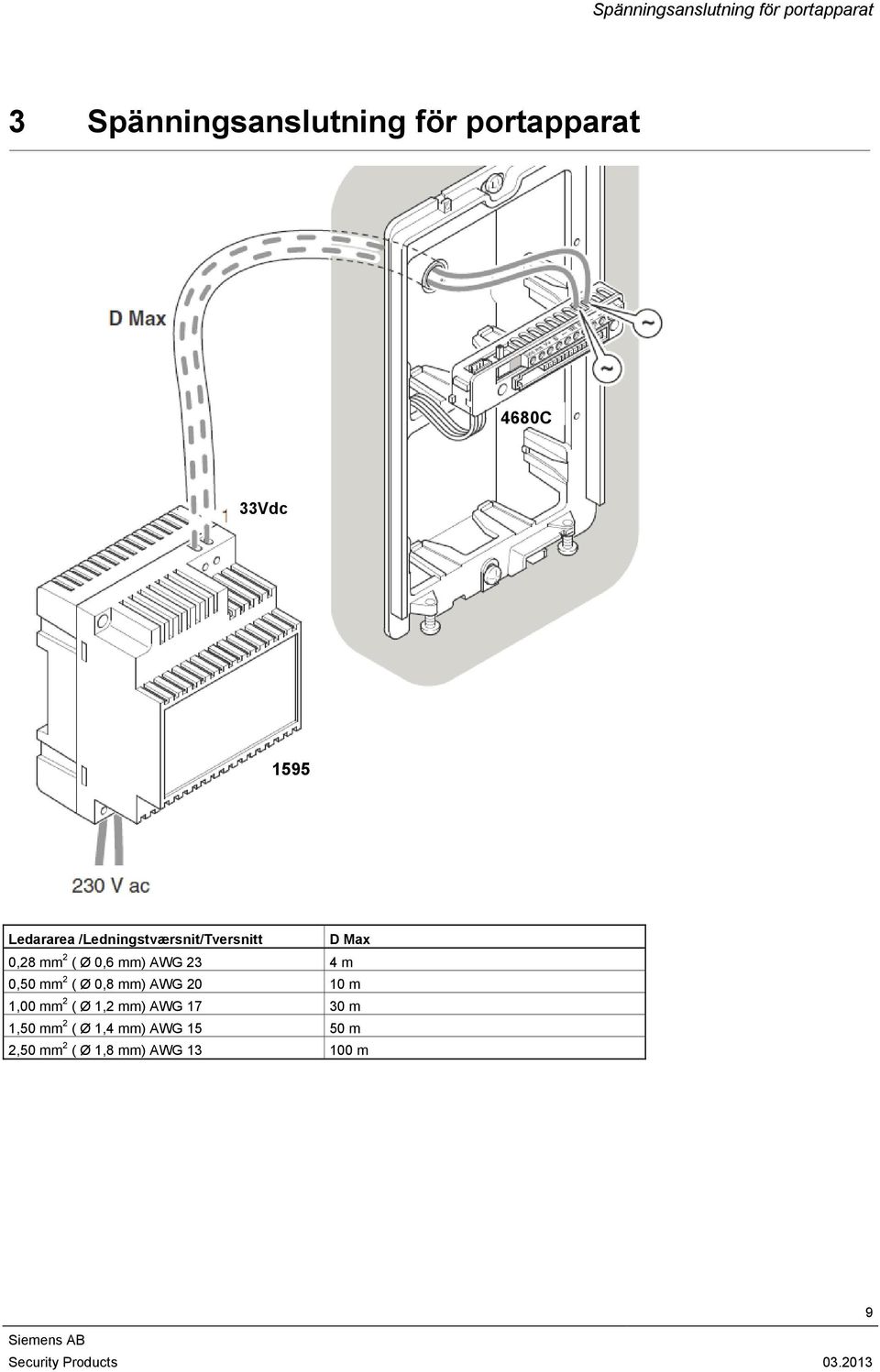

9 Spänningsanslutning för portapparat 3 Spänningsanslutning för portapparat 4680C 33Vdc 1595 Ledararea /Ledningstværsnit/Tversnitt D Max 0,28 mm 2 ( Ø 0,6 mm) AWG 23 4 m 0,50 mm 2 ( Ø 0,8 mm) AWG m 1,00 mm 2 ( Ø 1,2 mm) AWG m 1,50 mm 2 ( Ø 1,4 mm) AWG m 2,50 mm 2 ( Ø 1,8 mm) AWG m 9

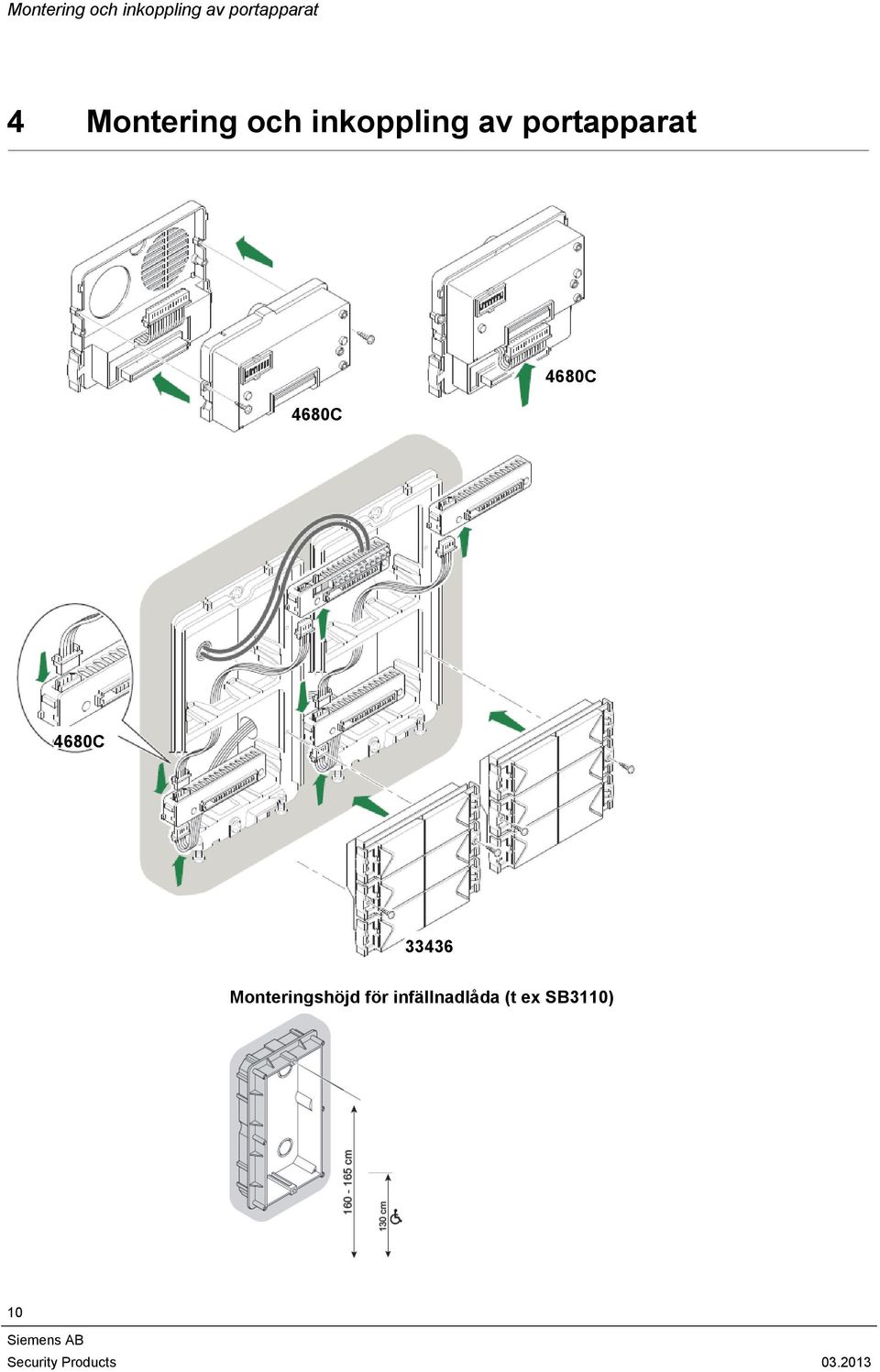

10 Montering och inkoppling av portapparat 4 Montering och inkoppling av portapparat 4680C 4680C 4680C Monteringshöjd för infällnadlåda (t ex SB3110) 10

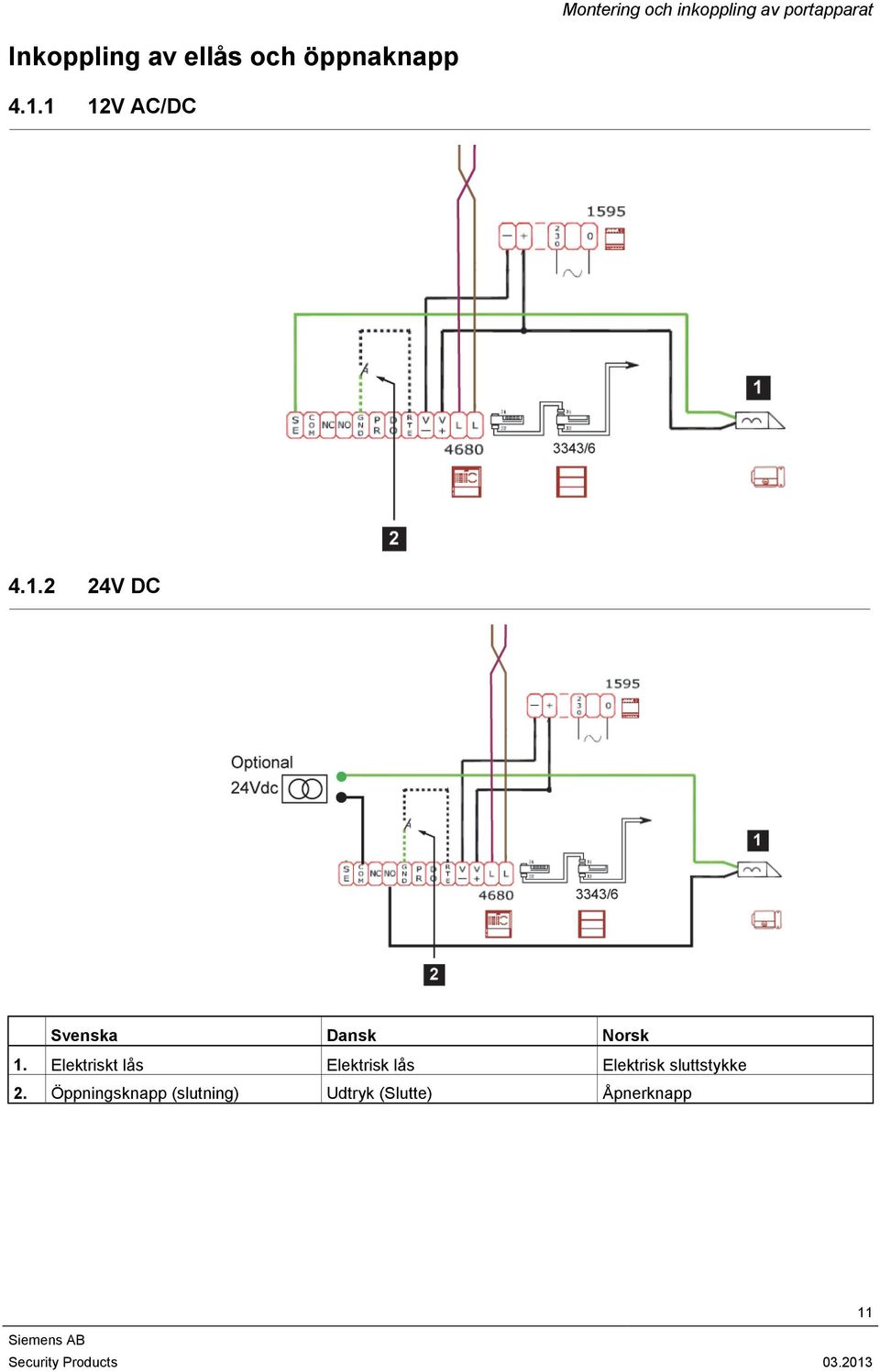

11 Montering och inkoppling av portapparat Inkoppling av ellås och öppnaknapp V AC/DC V DC Svenska Dansk Norsk 1. Elektriskt lås Elektrisk lås Elektrisk sluttstykke 2. Öppningsknapp (slutning) Udtryk (Slutte) Åpnerknapp 11

12 Montering och inkoppling av portapparat 4.2 Programmering av portapparat Svenska Dansk Norsk Simplebus2 kamera- eller audiomodul används för att programmera portapparaten med hjälp av DIP-omkopplarna. Tabellen i 4.3 visar hur t ex audiomeddelande och låsparametrar kan ändras. Simplebus2 kamera- og audiomodul benyttes til at "programmere" portenheden og opkalds-knapperne, ved at bruge DIP switchen på denne. Se tabel i afsnit 4.3 for special programmeringer, og tabellen i afsnit 5 for opkaldsknap-programmering. Simplebus2 kamera eller audiomodul benyttes for og "programmere" portapparatene ved bruk av DIP vendere. Tabellen i 4.3 viser hvordan for eksempel lyd beskjeder og styring av låsfunksjoner kan endres C C Optional Optional 12

13 Montering och inkoppling av portapparat 4.3 Tabell över specialprogrammering Kod DIP omkoppl ON SV DA NO Audiomeddelanden* Eneste produktet SB4680C 214 2, 3, 5, 7, 8 OFF (default) OFF (default) OFF (default) 206* 2, 3, 4, 7, 8 Danska Dansk Dansk 207* 1, 2, 3, 4, 7, 8 Norska Norsk Norsk 211* 1, 2, 5, 7 8 Svenska Svensk Svensk 220* 3, 4, 5, 7, 8 Engelska Engelsk Engelsk * Endast produkt SB4680C * Eneste produkt SB4680C * Eneste produktet SB4680C Dörrlåsfunktioner 223 1,2,3,4,5,7,8 Dörrlås på SE med 12V AC (fabriksinställning) 12VAC på udgang SE, for el-lås (Fabriksindstilling) Dørlåsbeskjed på SE med AC (fabrikksinnstilling) 225 1,6,7,8 Dörrlås på SE med 12V DC 12VDC på udgang SE, for el-lås Dørlåsbeskjed på SE med DC 245 1,3,5,6,7,8 Öppningstid 2 sek + avaktivering rington Åbningstid 2 sekunder og deaktivering af lyd-indikering Åpningstid 2 sekunder samt ikke aktiv ringetone 246 2,3,5,6,7,8 Öppningstid 4 sek Åbningstid 4 sekunder Åpningstid 4 sekunder 247 1,2,3,5,6,7,8 Öppningstid 8 sek Åbningstid 8 sekunder Åpningstid 8 sekunder 248 4,5,6,7,8, Dörrlås bekräftelseton aktiverad Dørlås lydindikering aktiveret Tone for bekreftelse av dørlås er aktivert 251 1,2,4,5,6,7,8 C.NC.NO relä parallellt med SE C.NC.NO relæ parallelt med SE C NC NO rele virker samtidig med SE 4.4 Val av bakgrundsbelysning 13

14 Tabell för att ställa in DIP-omkopplare 5 Tabell för att ställa in DIP-omkopplare SV: Adress DA: Adresse NO: Adresse SV: DIPomkopplare på ON DA: DIP switch på ON NO: DIP vendere på ON SV: Användarnamn DA: Opkald til NO: Brukernavn SV: Adress DA: Adresse NO: Adresse SV: DIPomkopplare på ON DA: DIP switch på ON NO: DIP vendere på ON ,5, ,4,5,6 3 1,2 58 2,4,5, ,2,4,5,6 5 1,3 60 3,4,5,6 6 2,3 61 1,3,4,5,6 7 1,2,3 62 2,3,4,5, ,2,3,4,5,6 9 1, ,4 65 1,7 11 1,2,4 66 2,7 12 3,4 67 1,2,7 13 1,3,4 68 3,7 14 2,3,4 69 1,3,7 15 1,2,3,4 70 2,3, ,2,3,7 17 1,5 72 4,7 18 2,5 73 1,4,7 19 1,2,5 74 2,4,7 20 3,5 75 1,2,4,7 21 1,3,5 76 3,4,7 22 2,3,5 77 1,3,4,7 23 1,2,3,5 78 2,3,4,7 24 4,5 79 1,2,3,4,7 25 1,4,5 80 5,7 26 2,4,5 81 1,5,7 27 1,2,4,5 82 2,5,7 28 3,4,5 83 1,2,5,7 29 1,3,4,5 84 3,5,7 30 2,3,4,5 85 1,3,5, ,3,4,5 86 2,3,5, ,2,3,5,7 33 1,6 88 4,5,7 34 2,6 89 1,4,5,7 35 1,2,6 90 2,4,5,7 36 3,6 91 1,2,4,5,7 37 1,3,6 92 3,4,5,7 38 2,3,6 83 1,3,4,5,7 39 1,2,3,6 94 2,3,4,5,7 40 4,6 95 1,2,3,4,5,7 41 1,4,6 96 6,7 42 2,4,6 97 1,6,7 43 1,2,4,6 98 2,6,7 SV: Användarnamn DA: Opkald til NO: Brukernavn 14

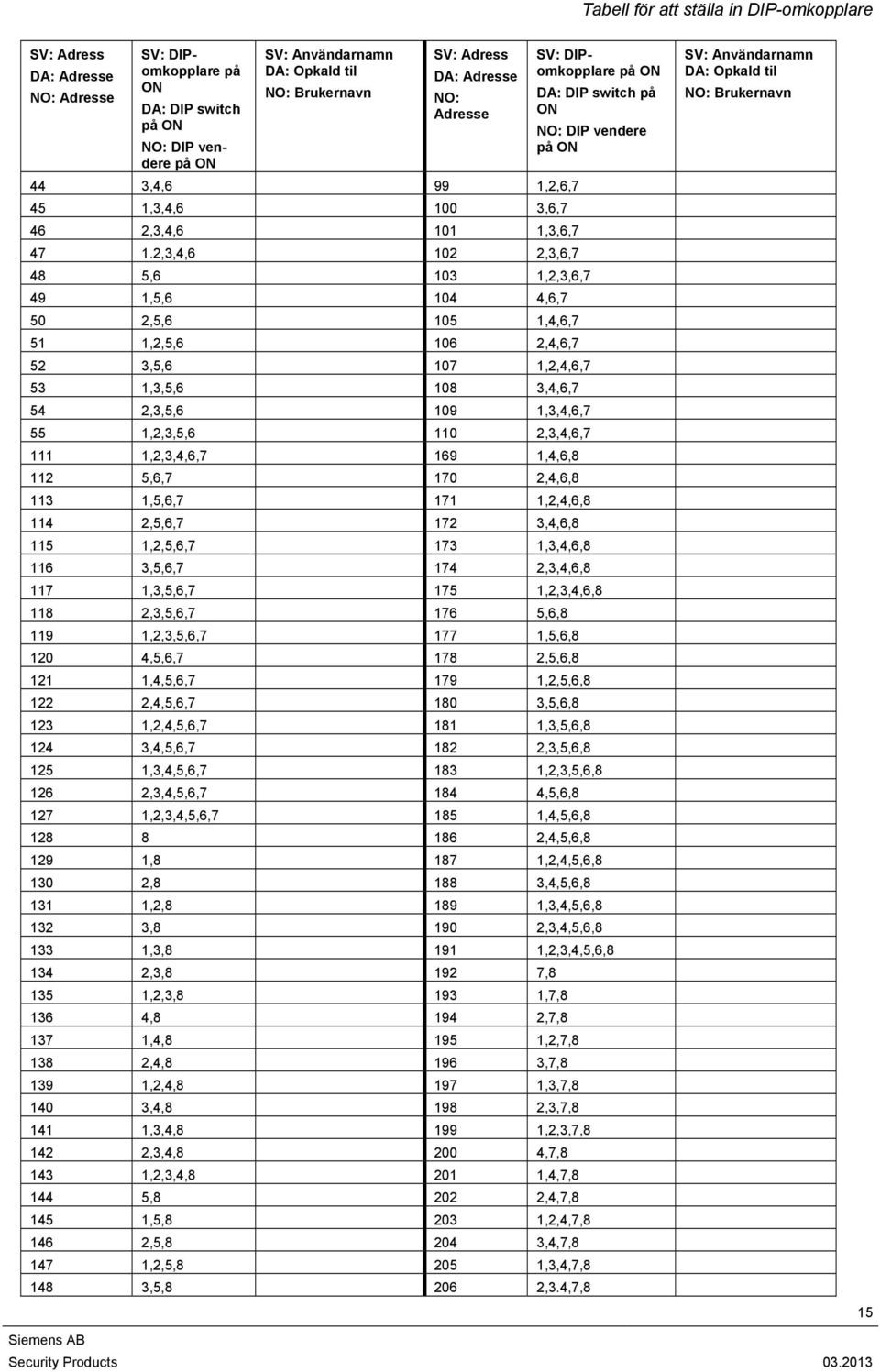

15 Tabell för att ställa in DIP-omkopplare SV: Adress DA: Adresse NO: Adresse SV: DIPomkopplare på ON DA: DIP switch på ON NO: DIP vendere på ON SV: Användarnamn DA: Opkald til NO: Brukernavn SV: Adress DA: Adresse NO: Adresse SV: DIPomkopplare på ON DA: DIP switch på ON NO: DIP vendere på ON 44 3,4,6 99 1,2,6,7 45 1,3,4, ,6,7 46 2,3,4, ,3,6, ,3,4, ,3,6,7 48 5, ,2,3,6,7 49 1,5, ,6,7 50 2,5, ,4,6,7 51 1,2,5, ,4,6,7 52 3,5, ,2,4,6,7 53 1,3,5, ,4,6,7 54 2,3,5, ,3,4,6,7 55 1,2,3,5, ,3,4,6, ,2,3,4,6, ,4,6, ,6, ,4,6, ,5,6, ,2,4,6, ,5,6, ,4,6, ,2,5,6, ,3,4,6, ,5,6, ,3,4,6, ,3,5,6, ,2,3,4,6, ,3,5,6, ,6, ,2,3,5,6, ,5,6, ,5,6, ,5,6, ,4,5,6, ,2,5,6, ,4,5,6, ,5,6, ,2,4,5,6, ,3,5,6, ,4,5,6, ,3,5,6, ,3,4,5,6, ,2,3,5,6, ,3,4,5,6, ,5,6, ,2,3,4,5,6, ,4,5,6, ,4,5,6, , ,2,4,5,6, , ,4,5,6, ,2, ,3,4,5,6, , ,3,4,5,6, ,3, ,2,3,4,5,6, ,3, , ,2,3, ,7, , ,7, ,4, ,2,7, ,4, ,7, ,2,4, ,3,7, ,4, ,3,7, ,3,4, ,2,3,7, ,3,4, ,7, ,2,3,4, ,4,7, , ,4,7, ,5, ,2,4,7, ,5, ,4,7, ,2,5, ,3,4,7, ,5, ,3.4,7,8 SV: Användarnamn DA: Opkald til NO: Brukernavn 15

16 Tabell för att ställa in DIP-omkopplare SV: Adress DA: Adresse NO: Adresse SV: DIPomkopplare på ON DA: DIP switch på ON NO: DIP vendere på ON SV: Användarnamn DA: Opkald til NO: Brukernavn SV: Adress DA: Adresse NO: Adresse SV: DIPomkopplare på ON DA: DIP switch på ON NO: DIP vendere på ON 149 1,3,5, ,2,3,4,7, ,3,5, ,7, ,2,3,5, ,5,7, ,5, ,5,7, ,4,5, ,2,5,7, ,4,5, ,5,7, ,2,4,5, ,3,5,7, ,4,5, ,3,5,7, ,3,4,5, ,2,3,5,7, ,3,4,5, ,5,7, ,2,3,4,5, ,4,5,7, , ,4,5,7, ,6, ,2,4,5,7, ,6, ,4,5,7, ,2,6, ,3,4,5,7, ,6, ,3,4,5,7, ,3,6, ,2,3,4,5,7, ,3,6, ,7, ,2,3,6, ,6,7, ,6, ,6,7, ,2,6,7, ,2,4,6,7, ,6,7, ,4,6,7, ,3,6,7, ,3,4,6,7, ,3,6,7, ,3,4,6,7, ,2,3,6,7, ,2,3,4,6,7, ,6,7,8 240 * 5,6,7, ,4,6,7, ,4,6,7,8 SV: Användarnamn DA: Opkald til NO: Brukernavn * Reserverad, används ej 16

17 Programmering av knappar på Portapparat 6 Programmering av knappar på Portapparat 4680C 17

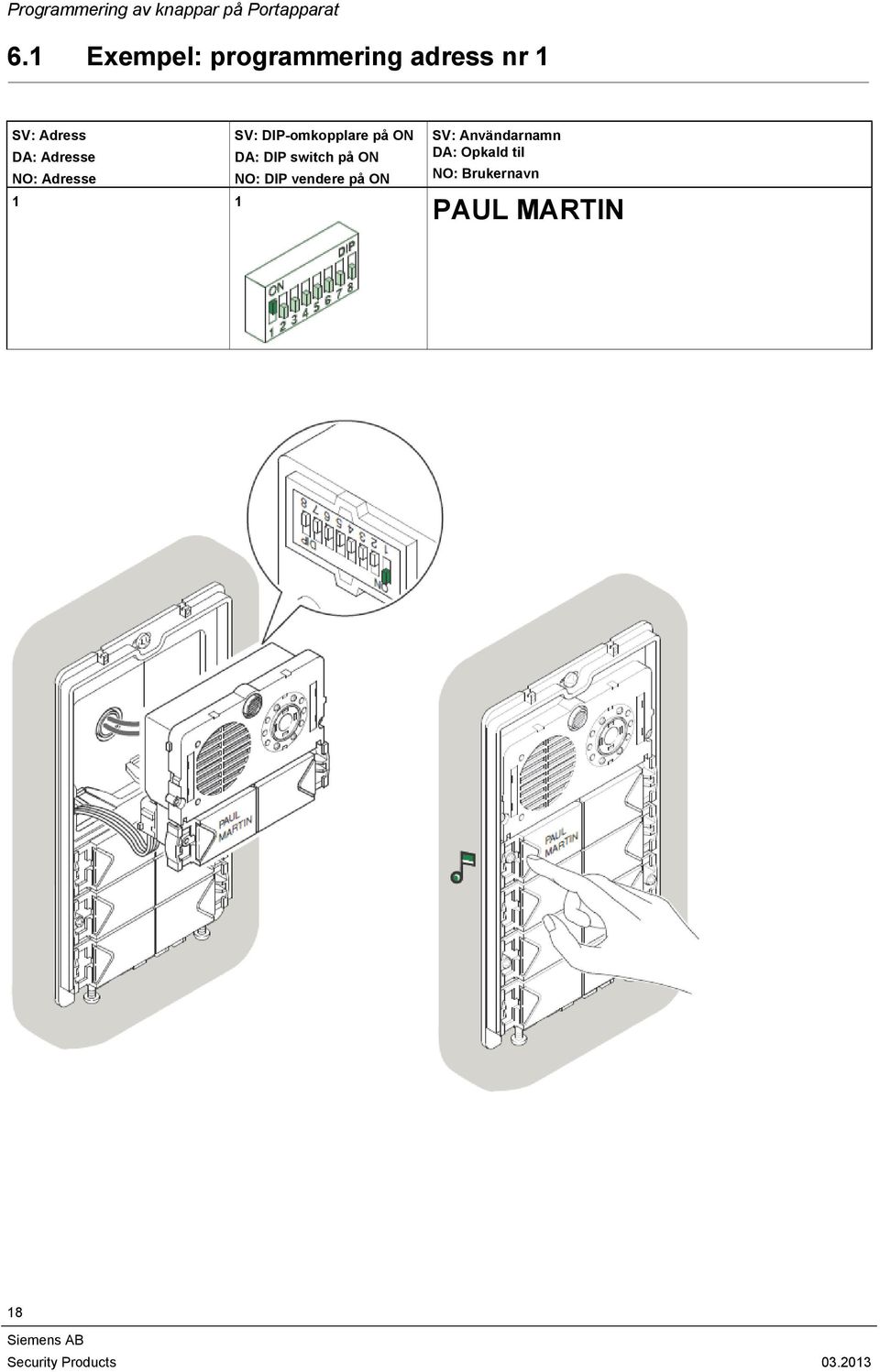

18 Programmering av knappar på Portapparat 6.1 Exempel: programmering adress nr 1 SV: Adress SV: DIP-omkopplare på ON DA: Adresse DA: DIP switch på ON NO: Adresse NO: DIP vendere på ON 1 1 SV: Användarnamn DA: Opkald til NO: Brukernavn PAUL MARTIN 18

19 6.2 Exempel: programmering adress nr 2 Programmering av knappar på Portapparat SV: Adress SV: DIP-omkopplare på ON DA: Adresse DA: DIP switch på ON NO: Adresse NO: DIP vendere på ON 2 2 SV: Användarnamn DA: Opkald til NO: Brukernavn JOHN SMITH 19

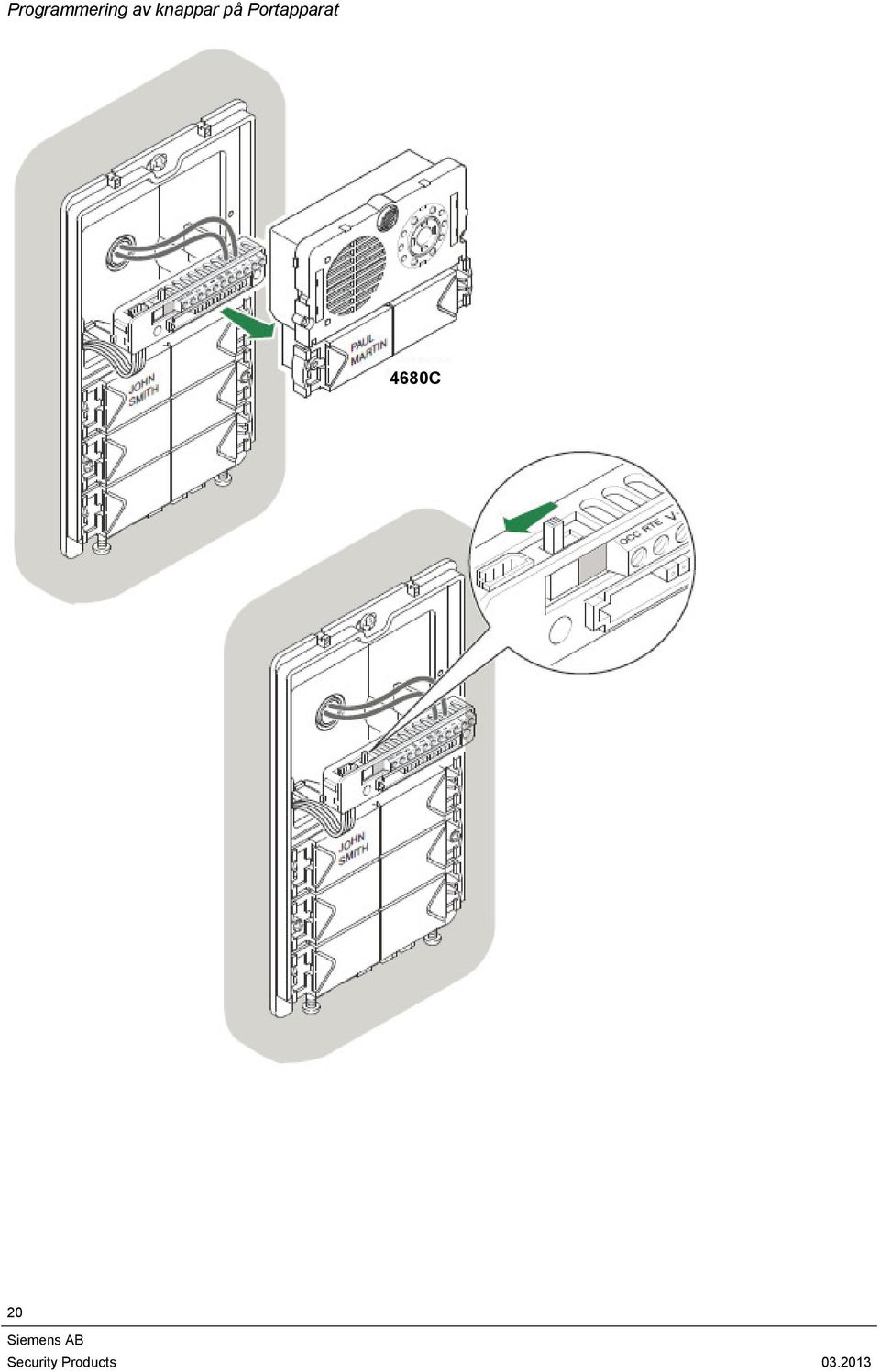

20 Programmering av knappar på Portapparat 4680C 20

21 Inkoppling utan mixer Audio 7 Inkoppling utan mixer Audio 21

22 Inkoppling Mixer Audio/Video 8 Inkoppling Mixer Audio/Video 4680C 33Vdc 1595 Svenska Dansk Norsk I händelse av permanent kortslutning på bus-kabeln avges en intermittent varningssignal från portapparaten. Ved kortslutning på buskablet, høres en tone i portenheden. Om det oppstår kortslutning på buskabelen får man pulserende varsel tone fra portapparatet. 22

23 Inkoppling Mixer Audio/Video C Svenska Dansk Norsk Mixern indikerar kortslutning på någon av utgångarna genom att LED DL1 blinkar Mixeren indikerer kortslutning på en af udgangene ved at LED DL1 blinker Mikseren indikerer kortslutning på utgangene ved at LED DL1 blinker 23

24 Inkoppling Mixer Audio/Video Style 2608 / 2638 Planux 6101 Bravo 570x Easycom

25 Inkoppling Mixer Audio/Video 8.1 Inställning av bygling JP1 JP användare/ 0-15 tilslutninger/ 0-15 brukere JP1-JP2 position användare/ tilslutninger/ brukere JP1-JP2 position användare/ tilslutninger/ brukere JP1-JP2 position 1 25

26 Justering av volym & kamerarikting på portapparat 9 Justering av volym & kamerarikting på portapparat 26

27 Inkoppling med 1 portapparat och spänningsnivåer i standby-läge. 10 Inkoppling med 1 portapparat och spänningsnivåer i standby-läge. Ledararea/ Ledningstværsnit/ Tversnitt Kabeltyp/ Kabeltype A max B max C max 1 mm² Ø 1.2 mm 200 m 200 m 60 m 0.5 mm² Ø 0.8 mm 200 m 0.2 mm² Ø 0.5 mm 150 m 80 m 40 m 0.28 mm² Ø 0.6 mm 150 m 100 m 40 m 0.5 mm² Ø 0.8 mm 100 m 120 m 40 m 1 mm² Ø 1.2 mm 150 m 120 m 40 m 80 m 120 m 40 m 1.5 mm² Ø 1.4 mm 100 m 150 m 40 m

28 Inkoppling med 1 portapparat och spänningsnivåer i standby-läge. 570x OBS! Inkopplingen till vänster i rutan gäller inte. Se sektion 0 på sidan 11 för korrekt inkoppling av elektriskt lås och öppningsknapp (udtryk). 4680C 3343/6 28

29 Inkoppling med 2 portapparater 11 Inkoppling med 2 portapparater 29

30 30

31
