1 RAPPORT A 1 (4) Handläggare Tel Mobil +46 (0) per.lindkvist@afconsult.com Datum Lexher AB Caterina Kullman Skalholtsgatan Kista Uppdragsnr Venngarn 1:17, Sigtuna Trafikbullerutredning Venngarn 1:17 Trafikbullerutredning Uppdragsansvarig Uppdrag: Sammanfattning: Genomgång av förutsättningarna, med avseende på trafikbuller, för nya bostäder på Venngarn 1:17, Sigtuna. Med en 140 m lång bullerskyddsskärm utmed väg 263 innehålls målet högst 55 dba ekvivalent ljudnivå vid fasad samt 70 dba maximal ljudnivå på uteplats, för samtliga planerade bostäder. Bullerskyddsskärmen placeras 11,5 m från vägmitt (8 m från vägkant) ovanpå bullerskyddsvall. Total höjd för skärm och vall behöver uppgå till minst 3,3 m över vägmitt. ÅF-Infrastructure AB Ljud & Vibrationer Stockholm Granskad av Lars Lindstöm Kvalitetsrådgivare ÅF-Infrastructure AB, Frösundaleden 2 (goods 2E), SE Stockholm Telefon Fax Säte i Stockholm. Org.nr VAT nr SE Certifierat enligt SS-EN ISO 9001 och ISO Rapport A Trafikbullerutredning Venngarn 1_ docx

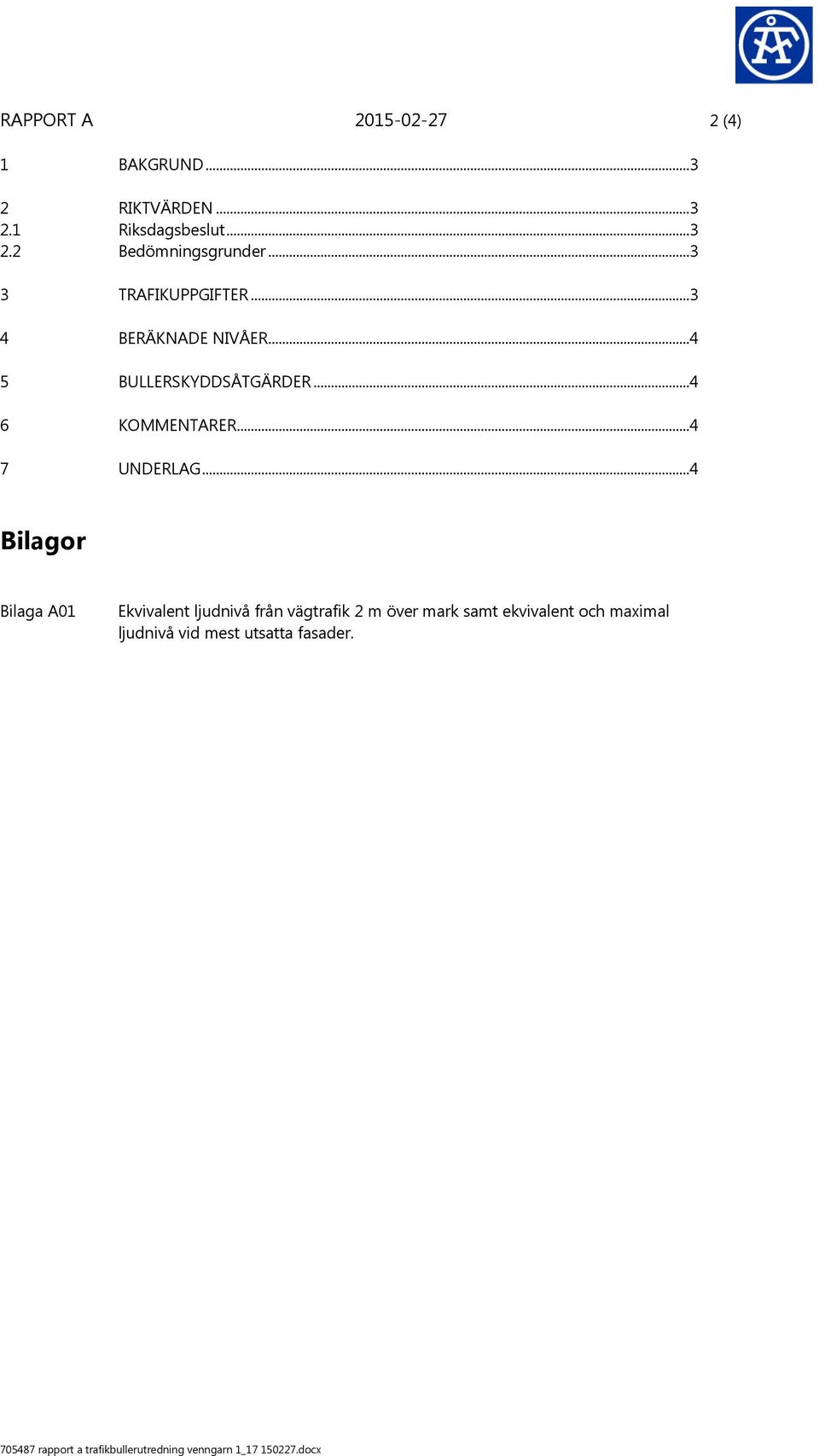

2 RAPPORT A (4) 1 BAKGRUND RIKTVÄRDEN Riksdagsbeslut Bedömningsgrunder TRAFIKUPPGIFTER BERÄKNADE NIVÅER BULLERSKYDDSÅTGÄRDER KOMMENTARER UNDERLAG...4 Bilagor Bilaga A01 Ekvivalent ljudnivå från vägtrafik 2 m över mark samt ekvivalent och maximal ljudnivå vid mest utsatta fasader.

3 RAPPORT A (4) 1 Bakgrund Nya bostäder planeras på Venngarn 1:17 i Sigtuna. I denna rapport belyses, med avseende på trafikbullret, förutsättningarna för de nya bostäderna. 2 Riktvärden Vid nybyggnad av bostäder gäller följande riktvärden för högsta ljudnivå från trafik. 2.1 Riksdagsbeslut I samband med Infrastrukturpropositionen, 1996/97:53, som antogs , fastställde riksdagen riktvärden för trafikbuller. Dessa riktvärden för nybyggnad av bostäder redovisas i följande sammanfattning. Riktvärden för trafikbuller som normalt inte bör överskridas vid nybyggnad av bostäder. Utrymme Högsta trafikbullernivå, dba Ekvivalentnivå Maximalnivå Inomhus (nattetid) Utomhus (frifältsvärden) Vid fasad 55 På uteplats 70 Källa: Infrastrukturpropositionen 1996/97:53 I centrala lägen eller andra lägen med bra kollektivtrafik kan i vissa fall avsteg från dessa värden göras, men ekvivalentnivån ska vara högst 55 dba utanför minst hälften av bostadsrummen i varje lägenhet. 2.2 Bedömningsgrunder I denna rapport kommenteras den föreslagna bostadsbebyggelsen utgående från möjligheterna att innehålla kraven på högst 55 dba ekvivalent ljudnivå vid alla fasader uteplats med högst 70 dba maximal ljudnivå 3 Trafikuppgifter Följande trafikuppgifter erhållna från Trafikverket ligger till grund för beräkningarna. Trafikuppgifterna avser trafikräkning från 2013 uppräknat till prognosår 2030 enligt Trafikverkets basprognoser 2014 för person- respektive godstransporter 2030, med tillhörande känslighetsanalys (2014:071; 2014:085; 2014:066), samt Trafikverkets trafikuppräkningstal för EVA gällande från Väg/delsträcka Fordon/ÅMD Andel tung trafik Hastighet km/h Väg % 70

4 RAPPORT A (4) 4 Beräknade nivåer Ekvivalenta och maximala ljudnivåer från vägtrafik har beräknats enligt den samnordiska beräkningsmodellen SNV Rapport Vid mest utsatta fasad mot väg 263 uppgår ekvivalent ljudnivå till 63 dba och maximal ljudnivå till 75 dba, utan åtgärder. 5 Bullerskyddsåtgärder För att erhålla högst 55 dba ekvivalent ljudnivå vid fasad och högst 70 dba maximal ljudnivå på uteplats krävs en 140 m lång och minst 3,3 m hög (över vägmitt) bullerskyddsskärm utmed väg ,5 m från vägmitt (8 m från vägkant). I bilaga A01 redovisas ekvivalent ljudnivå 2 m över mark samt ekvivalent och maximal ljudnivå per våningsplan vid mest utsatta fasader med föreslagen bullerskyddsskärm. För att minska höjden på bullerskyddsskärmen kan skärmen placeras på en bullerskyddsvall. Skärmkrönets höjd ska dock uppgå till minst 3,3 m över vägmitt, förutsatt att den placeras 11,5 meter från vägmitt. För att möjliggöra passage till busshållplats kan en sluss erhållas i bullerskyddsskärmen enligt principen att överlappande skärm ska vara 3 gånger längre än öppningen, se skiss nedan samt Bilaga A01. 6 Kommentarer Högst 55 dba vid alla fasader Med föreslagen bullerskyddsskärm, placerad enligt Bilaga A01, uppfyller samtliga bostäder målet högst 55 dba vid alla fasader och riktvärden enligt riksdagsbeslutet innehålls. Nivå på uteplats Samtliga bostäder har tillgång till uteplats med högst 70 dba maximal ljudnivå. 7 Underlag Situationsplan och digitalt kartmaterial har erhållits av beställaren

5 Ekvivalent ljudnivå Leq för dygn i dba Inklusive fasadreflex ,49 < 65,49 < <= 70,49 60,49 < <= 65,49 55,49 < <= 60,49 50,49 < <= 55,49 <= 50, Symboler Byggnad Vägmitt Bullerskyddsskärm Skala 1: m Venngarn 1:17, Sigtuna Prognos 2030 Lars Lindström Ekvivalent ljudnivå från vägtrafik 2 m över mark samt ekvivalent och maximal ljudnivå vid fasad A01
