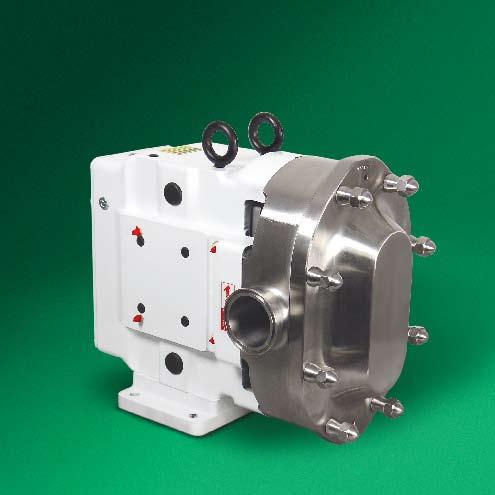

1 Kapacitet till 70 m 3 /timme Tryck till 34 Bar Viskositet till 200,000 cst Temperatur -40 till 150 C HYGIENISKA KOLVROTORPUMPAR TRA 20 Serien

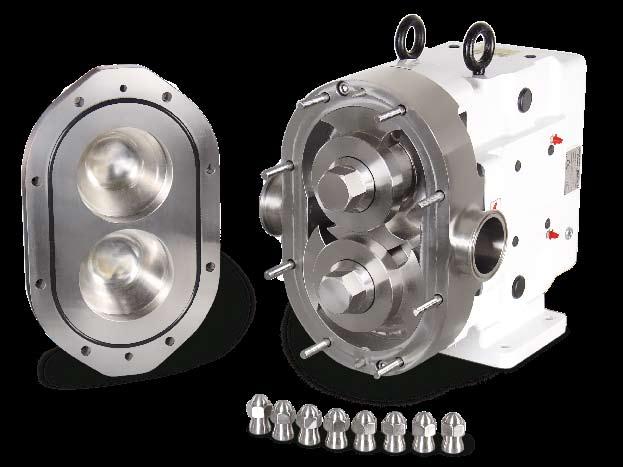

2 TRA 20 Pump Serie Pålitligheten i Wright Flow Technologies Kolvrotorpumps arbets princip är välkänd sedan decennier. Dess robusta design och möjlighet till CIP- rengörning gör den mycket användbar för alla typer av vätskor inom livsmedel, läkemedel, kemisk samt även övrig industri. Wright Flow Technologies skonsamma, hantering av skjuv-känsliga vätskor, eller slurrys med mjuka partiklar, är det bästa alternativet för olika typer av matberedning, dryck och kosmetisktillvärkning kning över hela världen. Pumpar med CE-märkning. 2 Applikationer Mejeri: mjölk, grädde, smör, vassle, ost, yoghurt, fil, gräddfil, margarin, glass. etc. Bageri: jäst, deg, fruktfyllning, glasyr, sylt, fetter, sirap och oljor m.fl. Läkemedel: Saltbuffert, dragé lösning, mixtur, dextran, sockerlösning, gel, blodplasma, fermenterade produkter, cellodling, etc. Livsmedel: potatissallad, barnmat, soppor, stuvningar, tomater, puddingar, dressingar, majonnäs, sylt och marmelader Konfektyr: socker, choklad, kokos, gelatin Smakämnen: siraper och koncentrat Dressingar: majonnäs och andra färdiga såser Bryggeri: öl, mäsk, fruktjuicer, fruktkoncentrat Kosmetika: krämer, lotions, inpackningar, shampoo, emulsioner, tandkräm Läkemedel: fermenterade produkter, cellodlingar, blodplasmar, tablett-kapslar och membran separerade processer Konstruktion Pumphus: 316 Syrafast stål 16L invändigt, polerad till RA 0.8 3A-standardt polerad till 3A tandard. Rotor: i specialmaterialet WFT 808 av icke-skärande nickelbaserad legering. Wright Flow Technologies tillverkar själva detta material för att ha maximal kvalitetskontroll. Axlar av syrafast Duplex 17-4 PH stål som standard på alla storlekar. Lagerskyyd av rostfritt stål Ytbehandlad och pulverlackerad växellåda är standard (FDA-vit RAL9003). Tätningsalternativen innefattar: Enkel mekanisk tätning av SIC/SIC som standard och dubbel mekanisk tätning SIC/SIC/Kol finn som tillval. Snedskurna kugghjul minimerar ljudnivån och ger optimal timing och momentöverföring Anpassad för CIP rengöring med självdränerande pumphus i vertikalt montage. Pumpen är godkänd enligt EHEDG samt finns med packnings material enligt FDA/USP VI som option.

3 TRA 20 Pump Prestanda TRA 20 Modell Nominell Kapacitet Volym per varv Max Tryck Temperatur min/max Viskositet min/max Standard ansluningar Tillval anslutningar GPM M³/timme Gallons Liter PSI Bar Grader F Grader C SSU cst in. mm in. mm Max varvtal (RPM) till 300 * -40 till 150 * 28 till 910,000 1 till 200, till 300 * -40 till 150 * 28 till 910,000 1 till 200, till 300 * -40 till 150 * 28 till 910,000 1 till 200, till 300 * -40 till 150 * 28 till 910,000 1 till 200, till 300 * -40 till 150 * 28 till 910,000 1 till 200, till 300 * -40 till 150 * 28 till 910,000 1 till 200, till 300 * -40 till 150 * 28 till 910,000 1 till 200, till 300 * -40 till 150 * 28 till 910,000 1 till 200, till 300 * -40 till 150 * 28 till 910,000 1 till 200, till 300 * -40 till 150 * 28 till 910,000 1 till 200, * Ökade spel krävs vid drift i hög temperatur. TRA 20 Rektangulart forstorat inlopp Nominell Kapacitet Volym per varv Max Tryck Temperatur min/max Inlopp (B x H) Utlopp GPM M³/timme Gallons Liter PSI Bar Grader F Grader C in. mm in. mm Max varvtal (RPM) till till x x till till x x till till x x till till x x till till x x Monteringsalternativ 4-o lika p ositioner Horisontella portar, nedre skaftläge Pumpens fot kan monteras I vilket som hälst av fyra lägen för både horisontell och vertikal anslutning samt flexibel anslutning till drivkälla Anslutningar TC anslutning Horisontella portar, övre skaftläge Fasat Fäste (ACME) Vertikala portar, vänster eller höger-läge (krävs för CIP) Andra anslutningar: DIN RJT NPT SMS 150 eller 300 fläns Rektangulärt förstorat inlopp Tekniska d ata Kapacitet: 0.02 till 70.4 m 3 /h Tryck: Bar Temperatur: -40 C till +150 C Obs: Ökade spel krävs vid Temperatur över 95 C. Viskositeter: cps Obs: Rådgör med tillverkaren vid applikationer 200,000 cps. Chokladutförande med ökade spel finns som option 3

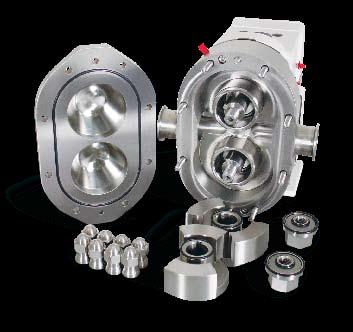

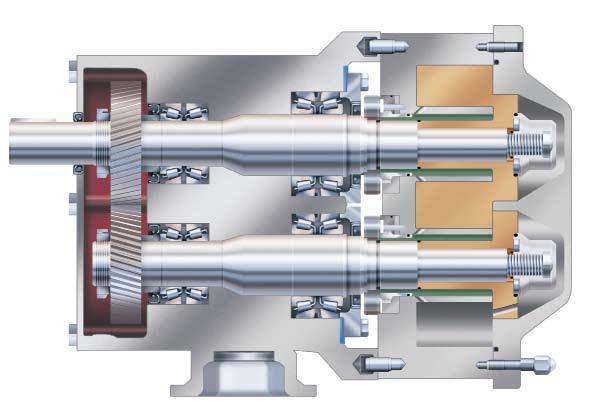

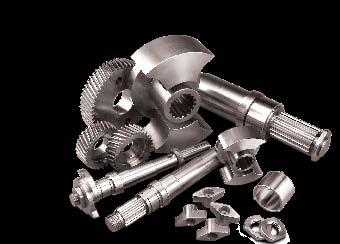

4 TRA 20 Fakta Beprövad och välkänd kolvrotor design. Robust konstruktion tillvärkade i högsta kvalitet. delar utbytbara med Waukesha U2 series pumpdelar. Wright Flow Technologies TRA 20 pumpar och delar kan ersätta storleksmässigt motsvarande Waukesha U2 pumpar. Wright Flow Technologies kan återtillverka pumparna i TRA 20 serien och Waukesha U2 serien upp till tre gånger. Att välja mellan TRA 20 och TRA 10 serie pumpar TRA 20 serien har Clean-In-Place uförande som tillval EHEDG godkänd. CIP kan minska rengöringstiden och arbete mellan batcher för maximal produktivitet. De flesta TRA 20 modellerna klarar högre tryckområde än motsvarande TRA 10 modell, som alla är avsedda för 14 Bar, utom modellen TRA , som är avsedd för 31 Bar. De snedskurna kugghjulen klarar högre belastning och ger lägre ljudnivå. Ytbehandlad och pulverlackerad växellåda är standard. Motverkar Slitage och korrosion som är vanlig på målade ytor. Standard SiC/SiC enkla mekaniska tätningar och Dubbla tätningar med spolning som tillval. Hygienisk rotor låsning spända mot Belleville brickor för att sitta ordentligt. Både rotor och rotor låsning har O-rings avtätning mot splines/rotor samt säkerställer CIP. Smart placering av oljeplugg på baksidan av pumpen och bra av tätning minskar risken för att vatten tränger in i oljan. Axlari ett stycke av syrafast stal (316L pa sma pumpar, Dup syrafast 17-4PH pa de storre) sakerstaller styrka och stabilitet. Skruvade (i stället för intryckta) smörjpunkter förhindrar att de kommer ur läge. Åtkomst från båda sidor av pumpen gör smörjning enklare. Fyra monteringsalternativ med den flexibla pumpfoten möjliggör både horisontell och vertikal montering, och ger flexibilitet för att placera drivaxeln så att den matchar drivkällan. Hygenisk/oppen tatningskonstruktion for oprimal rengoring och lang livslangd Option för CIP EHEDG modeller, är kanaler för rengöring som ger fritt flöde vid spolning genom alla inre kammare Lagerskydd av rostfritt stål skyddar mot korrosion och rost 4

5 t ätningsvarianter: för olika vätskor och driftsförhållande Enkel mekanisk tätning Standard tätningsytor: SiC/SiC Standard O-rings material: Buna (NBR) Andra tätningsytor som Tillval: Kol, Keramik eller Kromstål Andra O-ringsmaterial som tillval: FKM, EPDM, Silikon, Perflour m.fl. Rotorvarianter: Två Wings rotor är Standard. Passar alla typer av vätskor och ger Minimala pulsationer. Dubbel Mekanisk Tätning med Spolning Standard tätningsytor: SiC/SiC/Kol Standard O-ringsmaterial: Buna (NBR) Andra tätningsytor som tillval: Kol, Keramik eller Kromstål. Andra O-ringsmaterial tillval: FKM, EPDM, Silikon, Perflour m.fl. Enkel Enkel Wing rotor som Tillval. Ger mindre påverkan på skjuv känsliga produkter eller produkter med stora partiklar i som tex, fruktbitar, kärnor, köttbitar eller ost såser Remanufacturing ( total-renovering ) Vi erbjuder ett oöverträffat mervärde genom att totalrenovera begagnade Wright Flow Technologies och Waukesha kolvrotorpumpar till i princip nyskick. Det ger er ökad effektivitet och minskat spel för bättre produktivitet. Wright Flow Technologies byter ut alla delar förutom locket, pumphuset och växellådan, och ger dessutom ett års garanti på arbetet. Processen görs i steg om 0.5 mm intervaller som krävs beroende på slitaget. De bearbetade pumphuset och locket förses med motsvarande uppförstorade rotorer. TRA 10/Waukesha U1 kan återtillverkas upp till 4 gånger, och TRA 20/Waukesha U2 upp till 3 gånger. Detta ger stora besparingar och därmed bättre lönsamhet. Wright Flow Technologies återtillverkar och gör alla nödvändiga tester för att säkerställa att er pump fungerar och motsvarar alla prestanda i er installation. Dessutom uppgraderas, Waukesha pumparna med nytt innehåll och funktioner som: Axlar tillverkade i ett styck av Syrafast stål 316L Snedskurna kugghjul som klarar högre belastning och ger tystare drift Lagerskydd av rostfritt stål för att bättre stå emot korrosion. Waukesha is a Registered Trademark of United Dominion Industries/SPX Corp. 5

6 Wright Flow Technologies K o l v r o t o r P u m p e n s A r b e t s p r i n c i p Rotorerna roterar omkring centrum av kanalen i pumphuset. Detta skapar ett ständigt vakuum vid insuget där rotorn öppnar och släpper in vätska i pumpen. Vätskan förs genom kanalen av rotorerna, och släpps ut då rotorerna stänger till, och skapar tryck vid utloppet. Pumpens prestanda är direkt proportionell mot hastigheten, och flödesriktningen är reversibel.. Den djupa passage där rotorn arbetar har stora hålrum vilket tillåter större partiklar utan att dessa skadas A B C Rotorerna tillverkas i Wright Flow Technologies 808 icke skärande legering, med extra små spel mellan rotorer och fasta ytor, vilket ger hög verkningsgrad, minimalt återläckage och hög flödesnoggrannhet även i tunna vätskor. Den främre delen av varje rotor roterar i en fördjupning i pumphuslocket för att minimera axelnedböjning, även vid högt utloppstryck. I de stora hålrummen kan partiklar passera utan att skadas 6 Inlopp Utlopp

7 TRA 20 Dimensioner Modell A B C D E F G H I J K L M N O P Q Ø R S Vikt in x 0.31 (fals) lb. mm x 8 (fals) kg in x 0.31 (fals) lb. mm x 8 (fals) kg in x 0.31 (fals) lb. mm x 8 (fals) kg in x 0.44 (fals) lb. mm x 11 (fals) kg in x 0.50 (fals) lb. mm x 13 (fals) kg in x 0.50 (fals) lb. mm x 13 (fals) kg in x 0.50 (fals) lb. mm x 13 (fals) kg in x 0.50 (fals) lb. mm x 13 (fals) kg in Ø lb. mm Ø kg. in x 0.19 (fals) lb. mm x 5 (fals) kg S D R J K M L O Q E N L J F A F H PUMP FOT VID OPTIONAL VERTIKALT FOOT MONTAGE LOCATION B P G C I Obs: För dimensioner på olika tillval, som flänsar, mantling m.fl, kontakta oss. 7
