1 AmericanLincoln Technology BRUKSANVISNING ATS 46/53 ATS 46/53 SOPOCH SKURMASKIN Med början vid Serienr LÄS DEN HÄR BOKEN! Den här boken innehåller information som är viktig för användning och säker körning av denna maskin. Om du försummar att läsa denna bok innan du kör maskinen eller påbörjar något serviceeller underhållsförfarande på maskinen kan du orsaka personskada på dig själv eller andra; skada på maskinen eller annan egendom. Du måste vara utbildad på att köra denna maskin innan du använder den. Om du eller dina operatörer inte kan läsa så ska du se till att den här bruksanvisningen förklaras till fullo innan maskinen körs. ISO 9001 U L # FILE A2287 Alla anvisningar som ges i denna bok gäller från förarens plats baktill på maskinen Art. AmericanLincoln nr. Technology 2004 AmericanLincoln Technology Tryckt 11 i U.S.A.

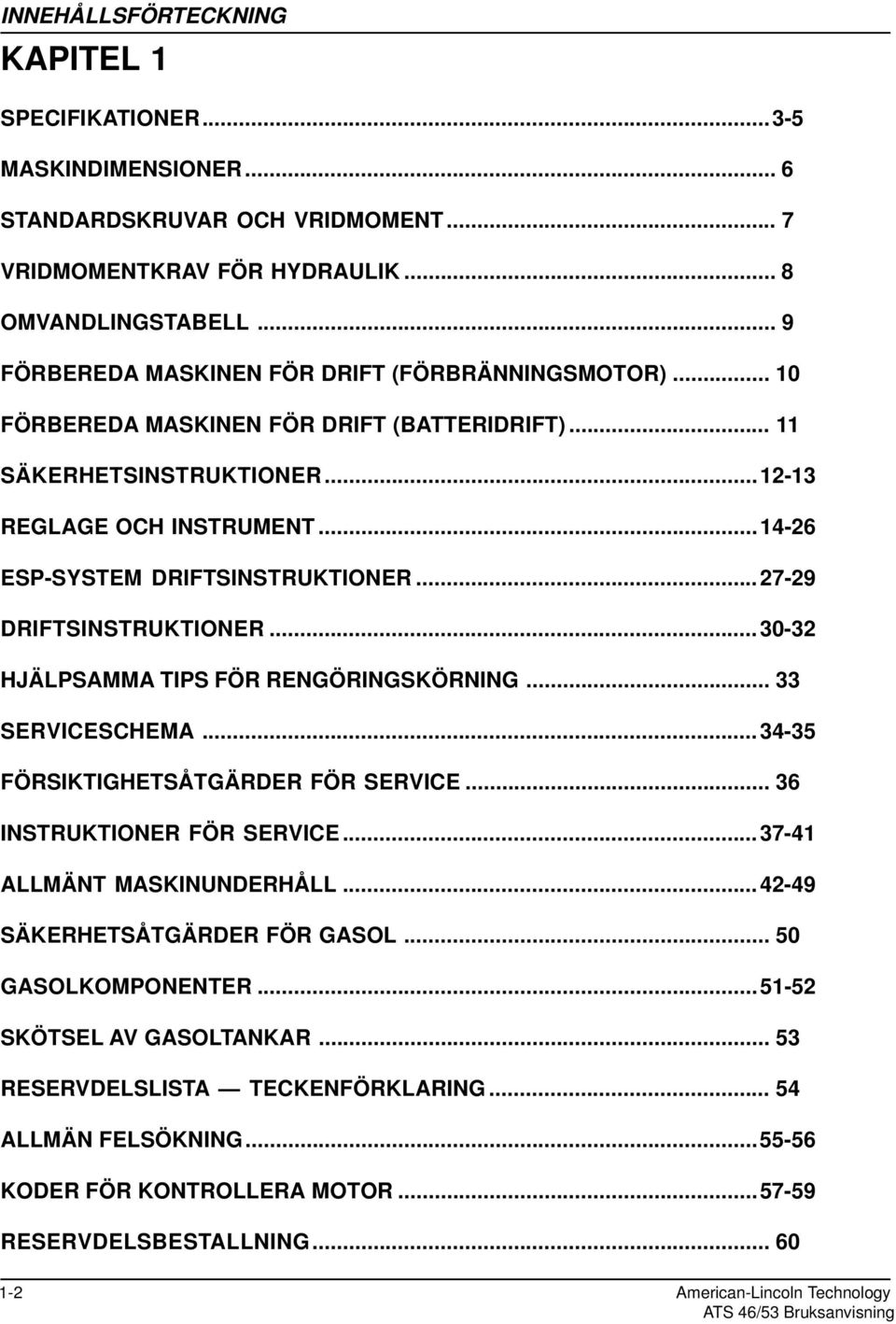

2 INNEHÅLLSFÖRTECKNING KAPITEL 1 SPECIFIKATIONER...35 MASKINDIMENSIONER... 6 STANDARDSKRUVAR OCH VRIDMOMENT... 7 VRIDMOMENTKRAV FÖR HYDRAULIK... 8 OMVANDLINGSTABELL... 9 FÖRBEREDA MASKINEN FÖR DRIFT (FÖRBRÄNNINGSMOTOR) FÖRBEREDA MASKINEN FÖR DRIFT (BATTERIDRIFT) SÄKERHETSINSTRUKTIONER REGLAGE OCH INSTRUMENT ESPSYSTEM DRIFTSINSTRUKTIONER DRIFTSINSTRUKTIONER HJÄLPSAMMA TIPS FÖR RENGÖRINGSKÖRNING SERVICESCHEMA FÖRSIKTIGHETSÅTGÄRDER FÖR SERVICE INSTRUKTIONER FÖR SERVICE ALLMÄNT MASKINUNDERHÅLL SÄKERHETSÅTGÄRDER FÖR GASOL GASOLKOMPONENTER SKÖTSEL AV GASOLTANKAR RESERVDELSLISTA TECKENFÖRKLARING ALLMÄN FELSÖKNING KODER FÖR KONTROLLERA MOTOR RESERVDELSBESTALLNING AmericanLincoln Technology

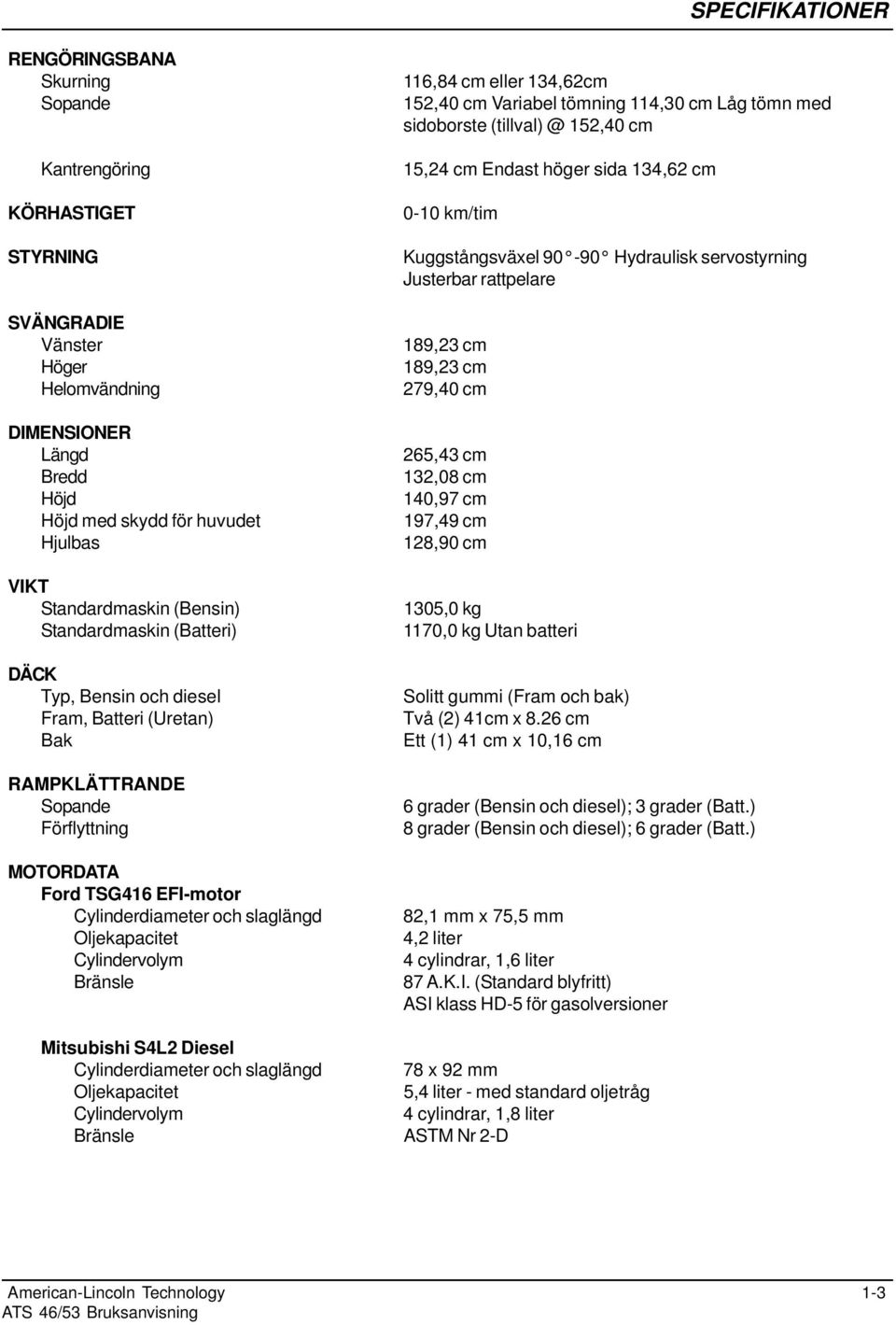

3 SPECIFIKATIONER RENGÖRINGSBANA Skurning Sopande Kantrengöring KÖRHASTIGET STYRNING SVÄNGRADIE Vänster Höger Helomvändning DIMENSIONER Längd Bredd Höjd Höjd med skydd för huvudet Hjulbas VIKT Standardmaskin (Bensin) Standardmaskin (Batteri) DÄCK Typ, Bensin och diesel Fram, Batteri (Uretan) Bak RAMPKLÄTTRANDE Sopande Förflyttning MOTORDATA Ford TSG416 EFImotor Cylinderdiameter och slaglängd Oljekapacitet Cylindervolym Bränsle 116,84 cm eller 134,62cm 152,40 cm Variabel tömning 114,30 cm Låg tömn med sidoborste 152,40 cm 15,24 cm Endast höger sida 134,62 cm 010 km/tim Kuggstångsväxel Hydraulisk servostyrning Justerbar rattpelare 189,23 cm 189,23 cm 279,40 cm 265,43 cm 132,08 cm 140,97 cm 197,49 cm 128,90 cm 1305,0 kg 1170,0 kg Utan batteri Solitt gummi (Fram och bak) Två (2) 41cm x 8.26 cm Ett (1) 41 cm x 10,16 cm 6 grader (Bensin och diesel); 3 grader (Batt.) 8 grader (Bensin och diesel); 6 grader (Batt.) 82,1 mm x 75,5 mm 4,2 liter 4 cylindrar, 1,6 liter 87 A.K.I. (Standard blyfritt) ASI klass HD5 för gasolversioner Mitsubishi S4L2 Diesel Cylinderdiameter och slaglängd 78 x 92 mm Oljekapacitet 5,4 liter med standard oljetråg Cylindervolym 4 cylindrar, 1,8 liter Bränsle ASTM Nr 2D AmericanLincoln Technology 13

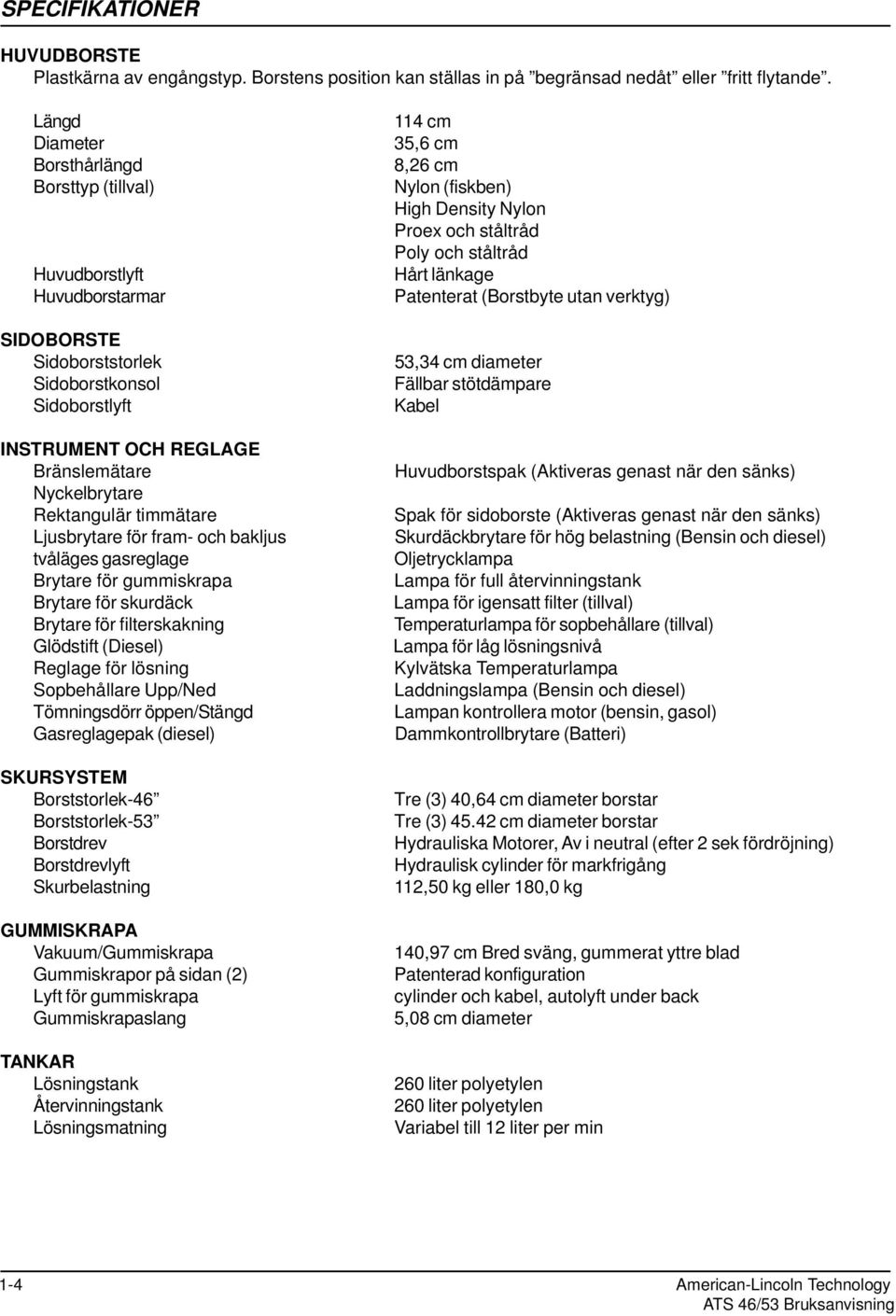

4 SPECIFIKATIONER HUVUDBORSTE Plastkärna av engångstyp. Borstens position kan ställas in på begränsad nedåt eller fritt flytande. Längd Diameter Borsthårlängd Borsttyp (tillval) Huvudborstlyft Huvudborstarmar SIDOBORSTE Sidoborststorlek Sidoborstkonsol Sidoborstlyft INSTRUMENT OCH REGLAGE Bränslemätare Nyckelbrytare Rektangulär timmätare Ljusbrytare för fram och bakljus tvåläges gasreglage Brytare för gummiskrapa Brytare för skurdäck Brytare för filterskakning Glödstift (Diesel) Reglage för lösning Sopbehållare Upp/Ned Tömningsdörr öppen/stängd Gasreglagepak (diesel) SKURSYSTEM Borststorlek46 Borststorlek53 Borstdrev Borstdrevlyft Skurbelastning GUMMISKRAPA Vakuum/Gummiskrapa Gummiskrapor på sidan (2) Lyft för gummiskrapa Gummiskrapaslang TANKAR Lösningstank Återvinningstank Lösningsmatning 114 cm 35,6 cm 8,26 cm Nylon (fiskben) High Density Nylon Proex och ståltråd Poly och ståltråd Hårt länkage Patenterat (Borstbyte utan verktyg) 53,34 cm diameter Fällbar stötdämpare Kabel Huvudborstspak (Aktiveras genast när den sänks) Spak för sidoborste (Aktiveras genast när den sänks) Skurdäckbrytare för hög belastning (Bensin och diesel) Oljetrycklampa Lampa för full återvinningstank Lampa för igensatt filter (tillval) Temperaturlampa för sopbehållare (tillval) Lampa för låg lösningsnivå Kylvätska Temperaturlampa Laddningslampa (Bensin och diesel) Lampan kontrollera motor (bensin, gasol) Dammkontrollbrytare (Batteri) Tre (3) 40,64 cm diameter borstar Tre (3) cm diameter borstar Hydrauliska Motorer, Av i neutral (efter 2 sek fördröjning) Hydraulisk cylinder för markfrigång 112,50 kg eller 180,0 kg 140,97 cm Bred sväng, gummerat yttre blad Patenterad konfiguration cylinder och kabel, autolyft under back 5,08 cm diameter 260 liter polyetylen 260 liter polyetylen Variabel till 12 liter per min 14 AmericanLincoln Technology

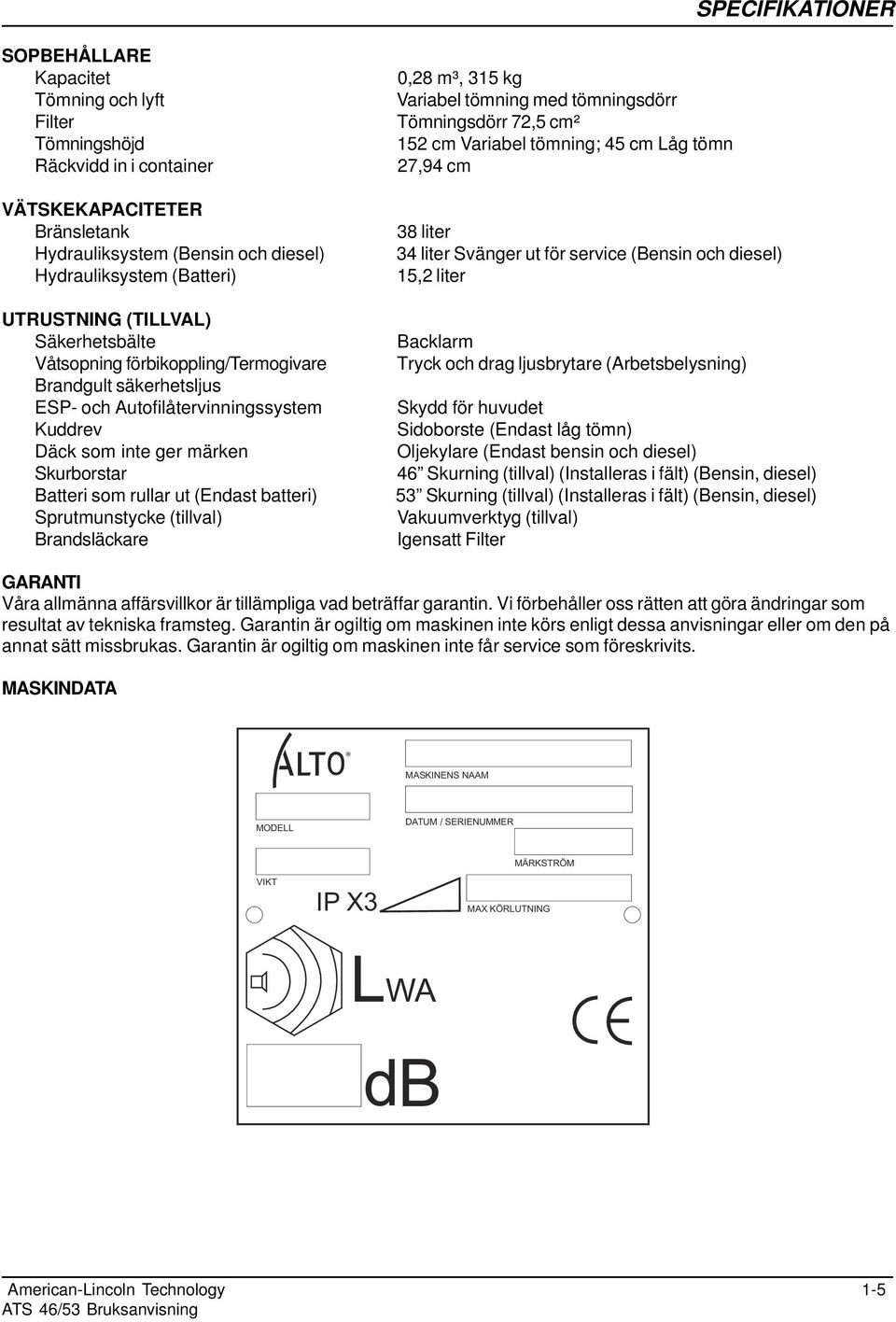

5 SPECIFIKATIONER SOPBEHÅLLARE Kapacitet Tömning och lyft Filter Tömningshöjd Räckvidd in i container VÄTSKEKAPACITETER Bränsletank Hydrauliksystem (Bensin och diesel) Hydrauliksystem (Batteri) UTRUSTNING (TILLVAL) Säkerhetsbälte Våtsopning förbikoppling/termogivare Brandgult säkerhetsljus ESP och Autofilåtervinningssystem Kuddrev Däck som inte ger märken Skurborstar Batteri som rullar ut (Endast batteri) Sprutmunstycke (tillval) Brandsläckare 0,28 m³, 315 kg Variabel tömning med tömningsdörr Tömningsdörr 72,5 cm² 152 cm Variabel tömning; 45 cm Låg tömn 27,94 cm 38 liter 34 liter Svänger ut för service (Bensin och diesel) 15,2 liter Backlarm Tryck och drag ljusbrytare (Arbetsbelysning) Skydd för huvudet Sidoborste (Endast låg tömn) Oljekylare (Endast bensin och diesel) 46 Skurning (tillval) (Installeras i fält) (Bensin, diesel) 53 Skurning (tillval) (Installeras i fält) (Bensin, diesel) Vakuumverktyg (tillval) Igensatt Filter GARANTI Våra allmänna affärsvillkor är tillämpliga vad beträffar garantin. Vi förbehåller oss rätten att göra ändringar som resultat av tekniska framsteg. Garantin är ogiltig om maskinen inte körs enligt dessa anvisningar eller om den på annat sätt missbrukas. Garantin är ogiltig om maskinen inte får service som föreskrivits. MASKINDATA R MASKINENS NAAM MODELL DATUM / SERIENUMMER VIKT IP X3 MÄRKSTRÖM MAX KÖRLUTNING LWA B AmericanLincoln Technology 15

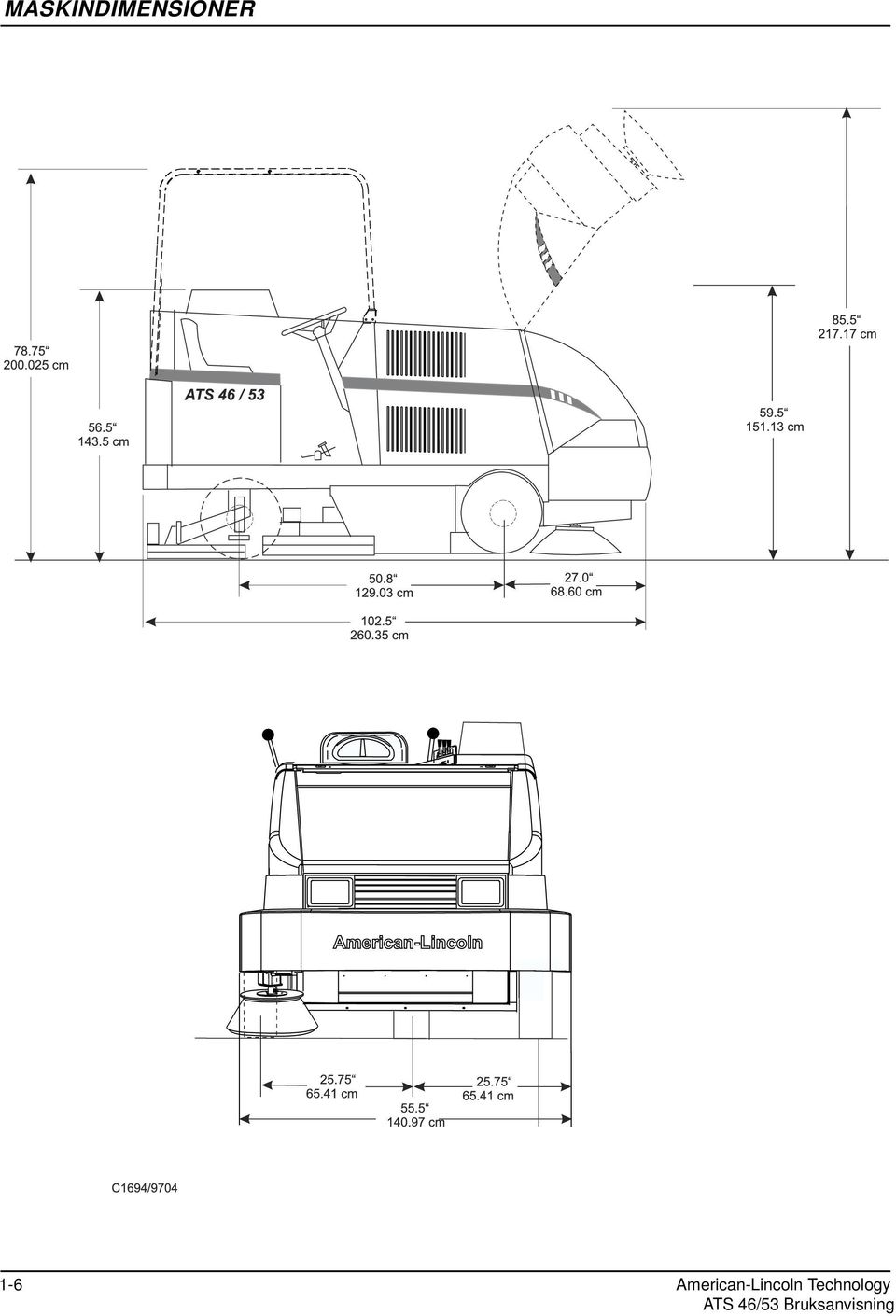

6 MASKINDIMENSIONER 16 AmericanLincoln Technology

7 STANDARDSKRUVAR OCH VRIDMOMENT IDENTIFIKATION AV BULTAR SAE KLASS 5 SAE KLASS 8 Skruvstorlek *6 *8 *10 *1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 Klass 5 (Pläterad) 410H Rostfri Mässing Typ F och T och BT C F C F C F C F C = Grova gängor F = Fina gängor * = Vridmomenttoleransen för storlek t om¼ärangivna I lb./in. Alla andra anges I lb./ft. OBS! MINSKA VRIDMOMENTET MED 20 när du använder smörjmedel för gängor. Vridmomenttoleransen är ± för vridmomentvärden. C2000swdish/9907 Klass 8 (Pläterad) Typ B, AB AmericanLincoln Technology 17

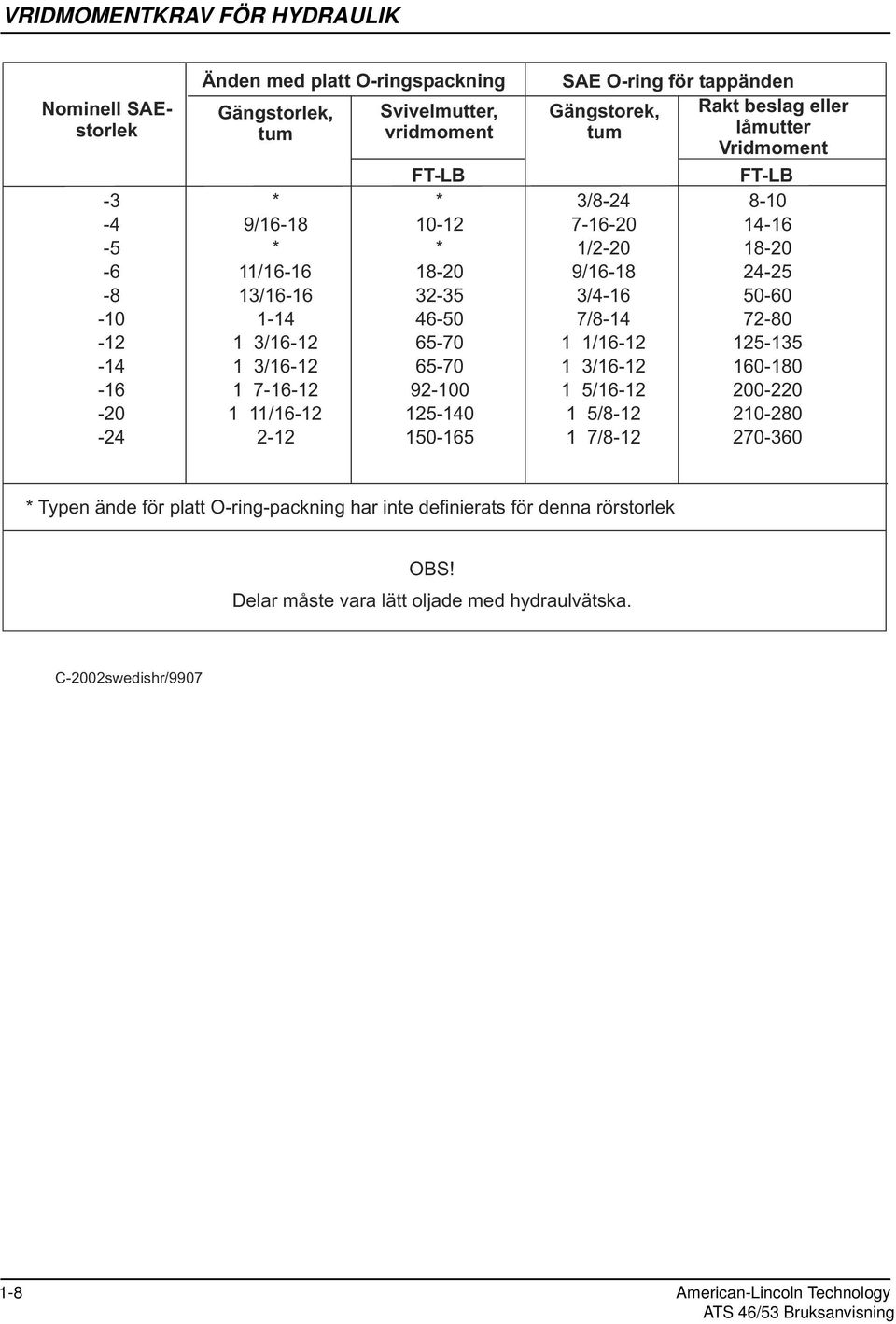

8 VRIDMOMENTKRAV FÖR HYDRAULIK Nominell SAEstorlek Änden med platt Oringspackning Gängstorlek, tum Svivelmutter, vridmoment SAE Oring för tappänden Gängstorek, tum Rakt beslag eller låmutter Vridmoment FTLB FTLB 3 * * 3/ / * * 1/ / / / / / / / / / / / / / * Typen ände för platt Oringpackning har inte definierats för denna rörstorlek OBS! Delar måste vara lätt oljade med hydraulvätska. C2002swedishr/ AmericanLincoln Technology

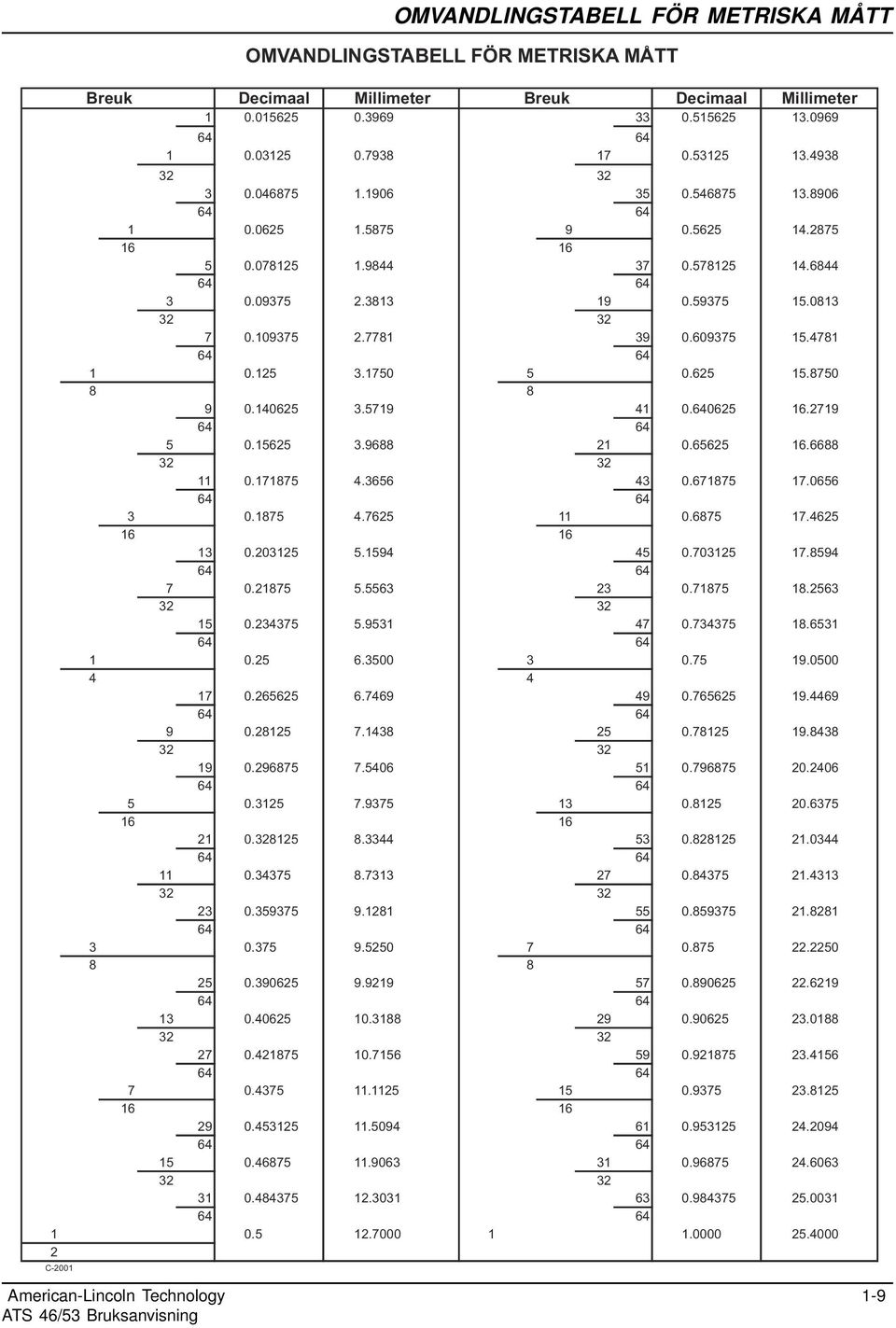

9 OMVANDLINGSTABELL FÖR METRISKA MÅTT OMVANDLINGSTABELL FÖR METRISKA MÅTT Breuk Decimaal Millimeter Breuk Decimaal Millimeter C2001 AmericanLincoln Technology 19

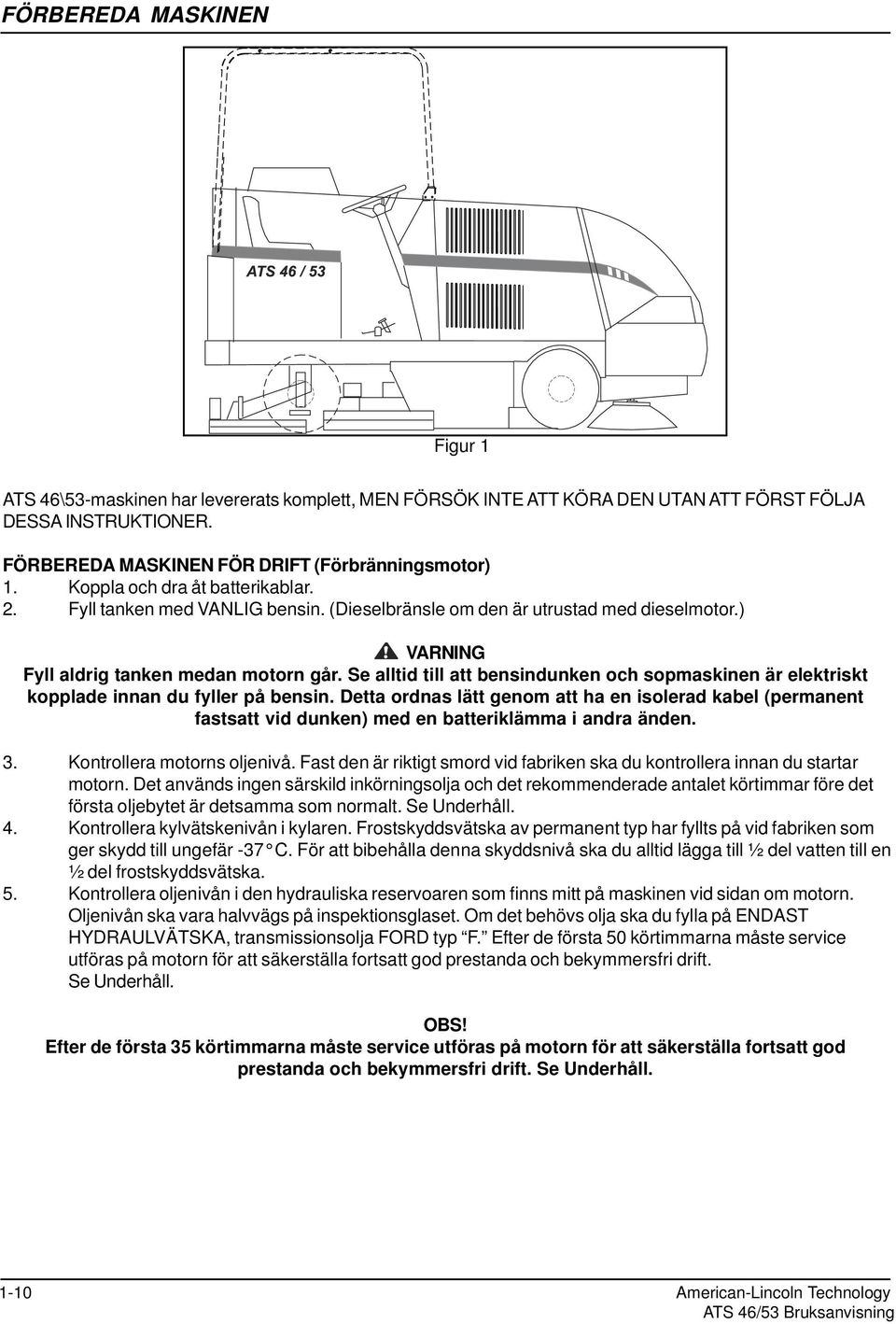

10 FÖRBEREDA MASKINEN Figur 1 ATS 46\53maskinen har levererats komplett, MEN FÖRSÖK INTE ATT KÖRA DEN UTAN ATT FÖRST FÖLJA DESSA INSTRUKTIONER. FÖRBEREDA MASKINEN FÖR DRIFT (Förbränningsmotor) 1. Koppla och dra åt batterikablar. 2. Fyll tanken med VANLIG bensin. (Dieselbränsle om den är utrustad med dieselmotor.) Fyll aldrig tanken medan motorn går. Se alltid till att bensindunken och sopmaskinen är elektriskt kopplade innan du fyller på bensin. Detta ordnas lätt genom att ha en isolerad kabel (permanent fastsatt vid dunken) med en batteriklämma i andra änden. 3. Kontrollera motorns oljenivå. Fast den är riktigt smord vid fabriken ska du kontrollera innan du startar motorn. Det används ingen särskild inkörningsolja och det rekommenderade antalet körtimmar före det första oljebytet är detsamma som normalt. Se Underhåll. 4. Kontrollera kylvätskenivån i kylaren. Frostskyddsvätska av permanent typ har fyllts på vid fabriken som ger skydd till ungefär 37 C. För att bibehålla denna skyddsnivå ska du alltid lägga till ½ del vatten till en ½ del frostskyddsvätska. 5. Kontrollera oljenivån i den hydrauliska reservoaren som finns mitt på maskinen vid sidan om motorn. Oljenivån ska vara halvvägs på inspektionsglaset. Om det behövs olja ska du fylla på ENDAST HYDRAULVÄTSKA, transmissionsolja FORD typ F. Efter de första 50 körtimmarna måste service utföras på motorn för att säkerställa fortsatt god prestanda och bekymmersfri drift. Se Underhåll. OBS! Efter de första 35 körtimmarna måste service utföras på motorn för att säkerställa fortsatt god prestanda och bekymmersfri drift. Se Underhåll. 110 AmericanLincoln Technology

11 FÖRBEREDA MASKINEN FÖR DRIFT (BATTERIDRIFT) BATTERIDRIVNA MASKINER *Packa upp maskinen och tag försiktigt bort den från pallen för att förhindra skada. *På de ATS 46maskiner som levereras utan batterier har den positiva (+) drivmotorkabeln kopplats bort. *Öppna batterilådan och koppla den positiva (+) motorkabeln till den övre anslutningspunkten (kabeln P är också ansluten till den). Dra åt anslutningsmuttern. *Installera skurborstarna. *Kontrollera oljenivån den hydrauliska reservoaren *Installera batterier så här (om de inte medföljer): 1. Vrid på nyckeln till läget AV. 2. Lyft lösningsluckan till det öppna läget. 3. Använd en anordning för att lyfta batteriet med en kran med 150 kg kapacitet. 4. Med lyftanordningen ska du sänka ned 36 voltbatteriet i batterilådan rakt framför förarplatsen. Orientera kablarna och koppla i dem på rätt sätt. 5. Koppla i den polariserade kontakten från batteriet i uttaget för 36 volt. Vätgas som bildas under uppladdningen är explosiv! Du ska bara ladda batterier i ett väl ventilerat område och med luckan öppen. Undvik öppen låga eller elektriska gnistor. Om du drar ut laddningskontakten medan timern är på blir det en båge och det måste undvikas. AmericanLincoln Technology 111

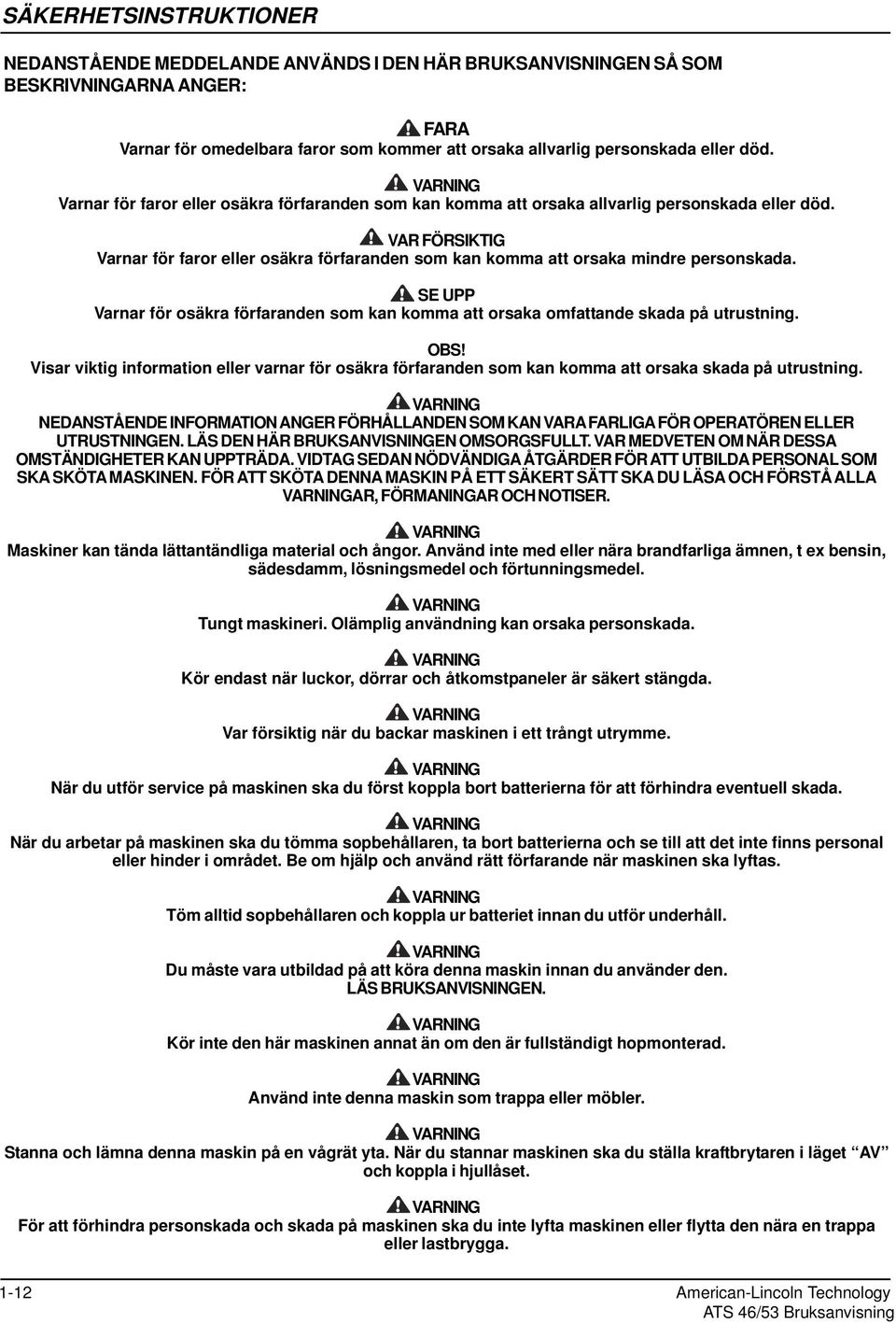

12 SÄKERHETSINSTRUKTIONER NEDANSTÅENDE MEDDELANDE ANVÄNDS I DEN HÄR BRUKSANVISNINGEN SÅ SOM BESKRIVNINGARNA ANGER: FARA Varnar för omedelbara faror som kommer att orsaka allvarlig personskada eller död. Varnar för faror eller osäkra förfaranden som kan komma att orsaka allvarlig personskada eller död. VAR FÖRSIKTIG Varnar för faror eller osäkra förfaranden som kan komma att orsaka mindre personskada. SE UPP Varnar för osäkra förfaranden som kan komma att orsaka omfattande skada på utrustning. OBS! Visar viktig information eller varnar för osäkra förfaranden som kan komma att orsaka skada på utrustning. NEDANSTÅENDE INFORMATION ANGER FÖRHÅLLANDEN SOM KAN VARA FARLIGA FÖR OPERATÖREN ELLER UTRUSTNINGEN. LÄS DEN HÄR BRUKSANVISNINGEN OMSORGSFULLT. VAR MEDVETEN OM NÄR DESSA OMSTÄNDIGHETER KAN UPPTRÄDA. VIDTAG SEDAN NÖDVÄNDIGA ÅTGÄRDER FÖR ATT UTBILDA PERSONAL SOM SKA SKÖTA MASKINEN. FÖR ATT SKÖTA DENNA MASKIN PÅ ETT SÄKERT SÄTT SKA DU LÄSA OCH FÖRSTÅ ALLA AR, FÖRMANINGAR OCH NOTISER. Maskiner kan tända lättantändliga material och ångor. Använd inte med eller nära brandfarliga ämnen, t ex bensin, sädesdamm, lösningsmedel och förtunningsmedel. Tungt maskineri. Olämplig användning kan orsaka personskada. Kör endast när luckor, dörrar och åtkomstpaneler är säkert stängda. Var försiktig när du backar maskinen i ett trångt utrymme. När du utför service på maskinen ska du först koppla bort batterierna för att förhindra eventuell skada. När du arbetar på maskinen ska du tömma sopbehållaren, ta bort batterierna och se till att det inte finns personal eller hinder i området. Be om hjälp och använd rätt förfarande när maskinen ska lyftas. Töm alltid sopbehållaren och koppla ur batteriet innan du utför underhåll. Du måste vara utbildad på att köra denna maskin innan du använder den. LÄS BRUKSANVISNINGEN. Kör inte den här maskinen annat än om den är fullständigt hopmonterad. Använd inte denna maskin som trappa eller möbler. Stanna och lämna denna maskin på en vågrät yta. När du stannar maskinen ska du ställa kraftbrytaren i läget AV och koppla i hjullåset. För att förhindra personskada och skada på maskinen ska du inte lyfta maskinen eller flytta den nära en trappa eller lastbrygga. 112 AmericanLincoln Technology

13 Batterier med bly och svavelsyra genererar gaser, vilka kan orsaka en explosion. Håll gnistor och öppen eld borta från batterier. RÖKNING FÖRBJUDEN. Ladda batterier endast på platser med god ventilation. Ha alltid på dig ögonskydd och skyddsklädsel när du arbetar nära batterier. Tag av dig alla ringar och smycken. Placera inte verktyg eller andra metallföremål mellan batteriklämmorna eller på batterierna. Underhåll och reparationer får endast utföras av auktoriserad personal. Dra åt alla skruvförband. Bibehåll justeringar enligt de specifikationer som anges i maskinens serviceanvisning. Håll maskinens elektriska delar torra. Förvara maskinen inomhus. Se noga till att alla etiketter, dekaler, varningar, förmaningar och instruktioner sitter fast på maskinen. Köp nya etiketter och dekaler från Clarke/AmericanLincoln. Föraren måste vara mycket försiktig när under körning och svängar i backar eller ramper. Starta, stanna, sväng, kör och bromsa mjukt. Sakta farten när du svänger. Undvik ojämna ytor och löst underlag. Se upp för hinder, särskilt från taket. Kör endast från den avsedda förarplatsen. Håll dig innanför maskinens sidor. Håll händer och fötter på sina reglage. Kör alltid i väl belysta områden. Låt inga passagerare åka på maskinen. Slå på hjullåset när du lämnar maskinen. Blockera hjulet om maskinen är parkerad på en ramp eller om den förbereds för underhåll. Lämna aldrig förarplatsen när motorn går. Rapportera genast skada eller felaktig funktion. Kör inte maskinen förrän reparationer har utförts. Underhåll och reparationer får endast utföras av auktoriserad personal. För att denna maskins stabilitet ska bibehållas under normal drift ska huvudskyddet, motvikter, bakre kofångare eller annan liknande utrustning som installerats av tillverkaren som originalutrustning aldrig tas bort. Om det blir nödvändigt att ta bort sådan utrustning för reparation eller underhåll så ska denna utrustning monteras tillbaka innan maskinen tas i drift igen. Elektrisk fara. Stötar kan orsaka allvarlig personskada. Koppla ur batteriet före rengöring eller service. För att undvika eventuell skada på person eller egendom ska du läsa bruksanvisningen innan du utför service på maskinen. Underhåll och reparation måste utföras av auktoriserad personal. Om du kopplar ur batteriet med tändningslåset i läget I skapas gnistor som kan tända explosiv vätgas som genereras av batterierna. För att förhindra allvarlig personskada eller eventuell skada på egendom ska du vrida nyckelbrytaren till läget O innan du kopplar bort batterikabeln från maskinen för att ladda det eller utföra service. FÖR SÄKER DRIFT SKA DU OBSERVERA FÖLJANDE AR. OM DU INTE FÖLJER DESSA KAN DU SKAPA ALLVARLIG RISK FÖR SKADA PÅ DIG SJÄLV OCH ANDRA. DENNA MASKIN SKALL INTE ANVÄNDAS PÅ FARLIGA PLATSER, INKLUSIVE OMRÅDEN MED FLYKTIGT DAMM ELLER KONCENTRERADE ÅNGOR. Förare måste vara utbildade och kvalificerade att köra denna maskin. De måste även förstå bruksanvisningen innan de startar. Var försiktig när du stiger på eller av maskinen, särskilt på våta eller hala ytor. SÄKERHETSINSTRUKTIONER Töm inte sopbehållaren över en öppen grop eller lastbrygga. Töm inte sopbehållaren när maskinen står på en ramp. Maskinen måste stå på plan mark (vågrätt). AmericanLincoln Technology 113

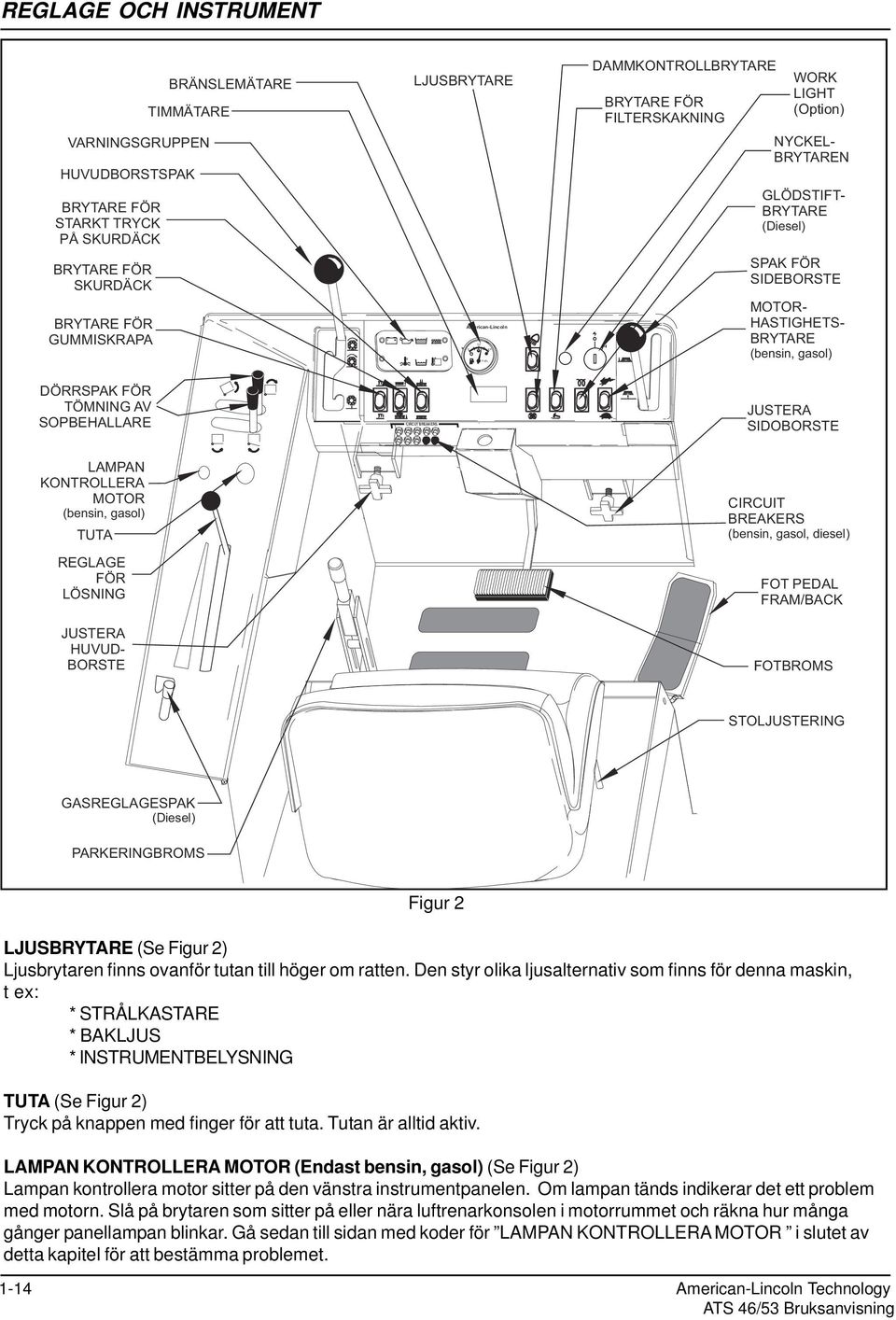

14 0 1/2 FUEL 4/4 REGLAGE OCH INSTRUMENT SGRUPPEN HUVUDBORSTSPAK BRYTARE FÖR STARKT TRYCK PÅ SKURDÄCK BRYTARE FÖR SKURDÄCK BRYTARE FÖR GUMMISKRAPA BRÄNSLEMÄTARE TIMMÄTARE LJUSBRYTARE AmericanLincoln DAMMKONTROLLBRYTARE BRYTARE FÖR FILTERSKAKNING WORK LIGHT (Option) NYCKEL BRYTAREN GLÖDSTIFT BRYTARE (Diesel) SPAK FÖR SIDEBORSTE MOTOR HASTIGHETS BRYTARE (bensin, gasol) DÖRRSPAK FÖR TÖMNING AV SOPBEHALLARE CIRCUT BREAKERS JUSTERA SIDOBORSTE LAMPAN KONTROLLERA MOTOR (bensin, gasol) TUTA REGLAGE FÖR LÖSNING JUSTERA HUVUD BORSTE CIRCUIT BREAKERS (bensin, gasol, diesel) FOT PEDAL FRAM/BACK FOTBROMS STOLJUSTERING GASREGLAGESPAK (Diesel) PARKERINGBROMS Figur 2 LJUSBRYTARE (Se Figur 2) Ljusbrytaren finns ovanför tutan till höger om ratten. Den styr olika ljusalternativ som finns för denna maskin, t ex: * STRÅLKASTARE * BAKLJUS * INSTRUMENTBELYSNING TUTA (Se Figur 2) Tryck på knappen med finger för att tuta. Tutan är alltid aktiv. LAMPAN KONTROLLERA MOTOR (Endast bensin, gasol) (Se Figur 2) Lampan kontrollera motor sitter på den vänstra instrumentpanelen. Om lampan tänds indikerar det ett problem med motorn. Slå på brytaren som sitter på eller nära luftrenarkonsolen i motorrummet och räkna hur många gånger panellampan blinkar. Gå sedan till sidan med koder för LAMPAN KONTROLLERA MOTOR i slutet av detta kapitel för att bestämma problemet. 114 AmericanLincoln Technology

15 NYCKELBRYTAREN (Se Figur 3) Tändningsnyckeln finns på instrumentpanelen till vänster om spaken för sidoborsten. Tändningslåset är en brytare med två lägen som slår på strömmen till maskinens system och tillbehör. Läget AV (Oläge) stänger av motorn. REGLAGE OCH INSTRUMENT Läget TÄNDN/PÅ (Iläge) ger ström till alla maskinsystem och tillbehör. Läget START ett steg medurs från Iläget) är tillfälligt och ger ström till startmotorn. Figur 3 OBS! För att starta om måste tändningsnyckeln vridas tillbaka till läget AV. MOTORHASTIGHETSBRYTARE (Bensin, gasol) (Se Figur 3) Motorn styrs av en brytare med två lägen som finns på instrumentpanelen till vänster om spaken för sidoborsten. Brytarens läge bestämmer motorns hastighet. Placera hastighetsbrytaren i läget TOMGÅNG för att starta maskinen. Placera hastighetsbrytaren i läget SNABB för förflyttning och när normal sopning önskas. Figur 4 TIMMÄTARE (Se Figur 4) Timmätaren finns på instrumentpanelen ovanför motorns hastighetsbrytare. Mätaren aktiveras när tändningslåset placeras i tändningsläget. Mätaren indikerar maskinens faktiska körtid. Mätaren kan användas till att bestämma när underhåll skall utföras på maskinen. BRÄNSLEMÄTARE (Se Figur 4) Bränslemätaren finns på instrumentpanelen till höger om spaken för huvudborsten och indikerar bränslenivån i tanken. Bränslemätaren får ström genom tändningslåset. Tändningslåset måste stå i läget PÅ för att bränslemätaren ska fungera. Bränslemätaren finns inte på maskiner som använder gasolbränsle. STOLJUSTERING (Se Figur 5) Stoljusteringspaken finns på den högra sidan av sitsens bas. Spaken är fjäderbelastad till läget LÅS. Figur 5 Om du vill justera sitsen ska du trycka FRAMÅT på spaken och flytta sitsen till önskat läge. Släpp sedan spaken för att LÅSA sitsen på plats. AmericanLincoln Technology 115

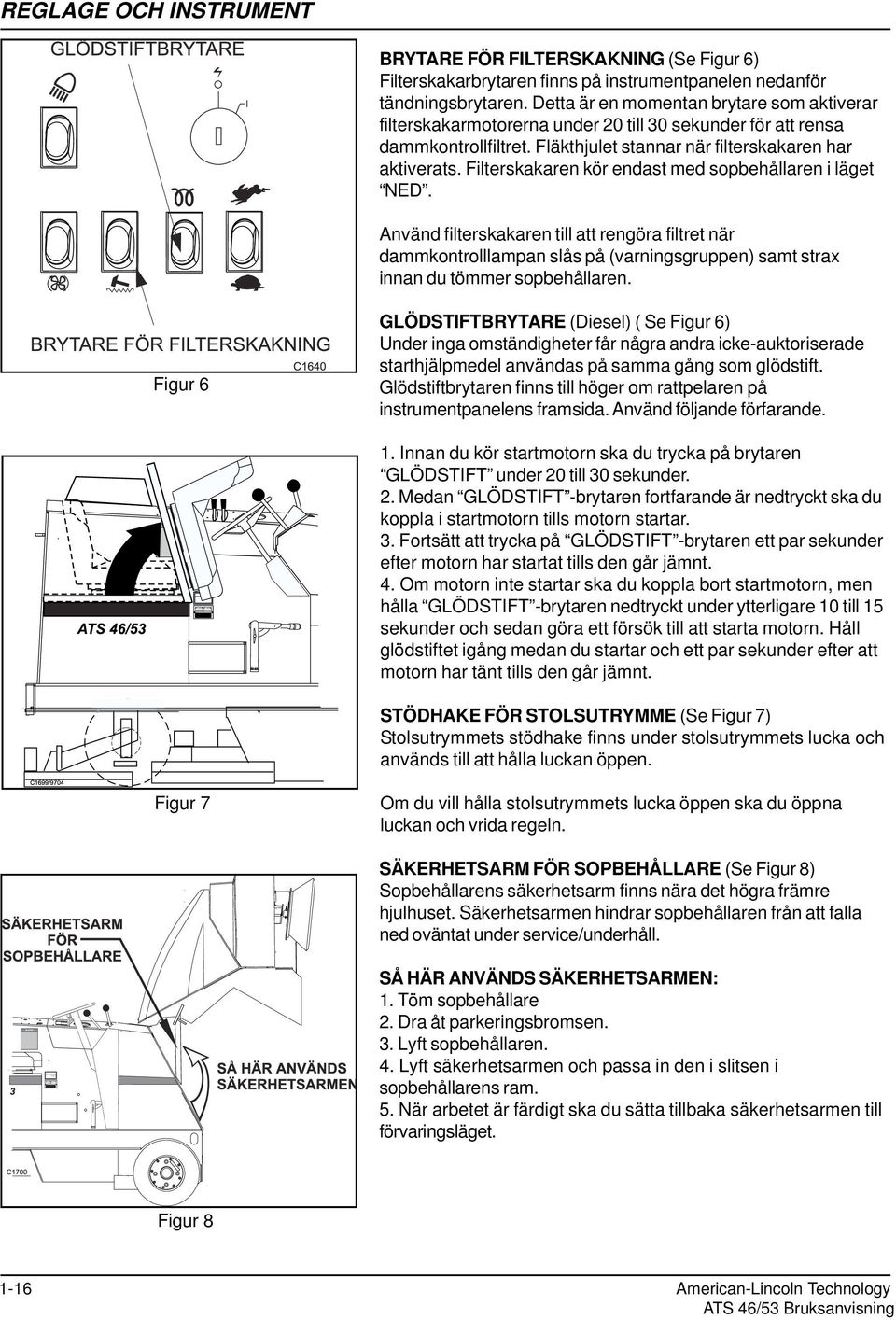

16 REGLAGE OCH INSTRUMENT BRYTARE FÖR FILTERSKAKNING (Se Figur 6) Filterskakarbrytaren finns på instrumentpanelen nedanför tändningsbrytaren. Detta är en momentan brytare som aktiverar filterskakarmotorerna under 20 till 30 sekunder för att rensa dammkontrollfiltret. Fläkthjulet stannar när filterskakaren har aktiverats. Filterskakaren kör endast med sopbehållaren i läget NED. Använd filterskakaren till att rengöra filtret när dammkontrolllampan slås på (varningsgruppen) samt strax innan du tömmer sopbehållaren. Figur 6 GLÖDSTIFTBRYTARE (Diesel) ( Se Figur 6) Under inga omständigheter får några andra ickeauktoriserade starthjälpmedel användas på samma gång som glödstift. Glödstiftbrytaren finns till höger om rattpelaren på instrumentpanelens framsida. Använd följande förfarande. 1. Innan du kör startmotorn ska du trycka på brytaren GLÖDSTIFT under 20 till 30 sekunder. 2. Medan GLÖDSTIFT brytaren fortfarande är nedtryckt ska du koppla i startmotorn tills motorn startar. 3. Fortsätt att trycka på GLÖDSTIFT brytaren ett par sekunder efter motorn har startat tills den går jämnt. 4. Om motorn inte startar ska du koppla bort startmotorn, men hålla GLÖDSTIFT brytaren nedtryckt under ytterligare 10 till 15 sekunder och sedan göra ett försök till att starta motorn. Håll glödstiftet igång medan du startar och ett par sekunder efter att motorn har tänt tills den går jämnt. STÖDHAKE FÖR STOLSUTRYMME (Se Figur 7) Stolsutrymmets stödhake finns under stolsutrymmets lucka och används till att hålla luckan öppen. Figur 7 Om du vill hålla stolsutrymmets lucka öppen ska du öppna luckan och vrida regeln. SÄKERHETSARM FÖR SOPBEHÅLLARE (Se Figur 8) Sopbehållarens säkerhetsarm finns nära det högra främre hjulhuset. Säkerhetsarmen hindrar sopbehållaren från att falla ned oväntat under service/underhåll. SÅ HÄR ANVÄNDS SÄKERHETSARMEN: 1. Töm sopbehållare 2. Dra åt parkeringsbromsen. 3. Lyft sopbehållaren. 4. Lyft säkerhetsarmen och passa in den i slitsen i sopbehållarens ram. 5. När arbetet är färdigt ska du sätta tillbaka säkerhetsarmen till förvaringsläget. Figur AmericanLincoln Technology

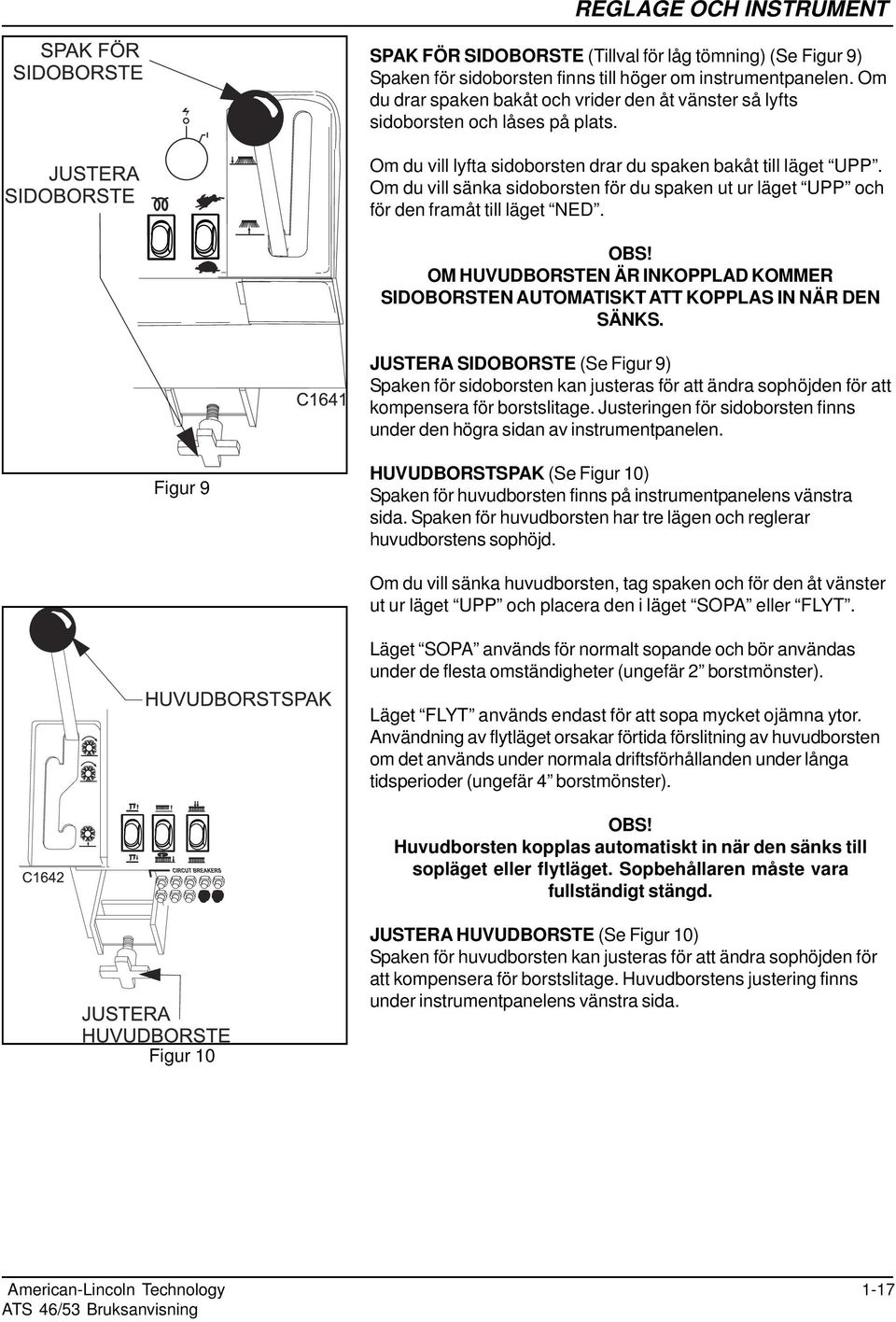

17 REGLAGE OCH INSTRUMENT SPAK FÖR SIDOBORSTE (Tillval för låg tömning) (Se Figur 9) Spaken för sidoborsten finns till höger om instrumentpanelen. Om du drar spaken bakåt och vrider den åt vänster så lyfts sidoborsten och låses på plats. Om du vill lyfta sidoborsten drar du spaken bakåt till läget UPP. Om du vill sänka sidoborsten för du spaken ut ur läget UPP och för den framåt till läget NED. OBS! OM HUVUDBORSTEN ÄR INKOPPLAD KOMMER SIDOBORSTEN AUTOMATISKT ATT KOPPLAS IN NÄR DEN SÄNKS. JUSTERA SIDOBORSTE (Se Figur 9) Spaken för sidoborsten kan justeras för att ändra sophöjden för att kompensera för borstslitage. Justeringen för sidoborsten finns under den högra sidan av instrumentpanelen. Figur 9 HUVUDBORSTSPAK (Se Figur 10) Spaken för huvudborsten finns på instrumentpanelens vänstra sida. Spaken för huvudborsten har tre lägen och reglerar huvudborstens sophöjd. Om du vill sänka huvudborsten, tag spaken och för den åt vänster ut ur läget UPP och placera den i läget SOPA eller FLYT. Läget SOPA används för normalt sopande och bör användas under de flesta omständigheter (ungefär 2 borstmönster). Läget FLYT används endast för att sopa mycket ojämna ytor. Användning av flytläget orsakar förtida förslitning av huvudborsten om det används under normala driftsförhållanden under långa tidsperioder (ungefär 4 borstmönster). OBS! Huvudborsten kopplas automatiskt in när den sänks till sopläget eller flytläget. Sopbehållaren måste vara fullständigt stängd. JUSTERA HUVUDBORSTE (Se Figur 10) Spaken för huvudborsten kan justeras för att ändra sophöjden för att kompensera för borstslitage. Huvudborstens justering finns under instrumentpanelens vänstra sida. Figur 10 AmericanLincoln Technology 117

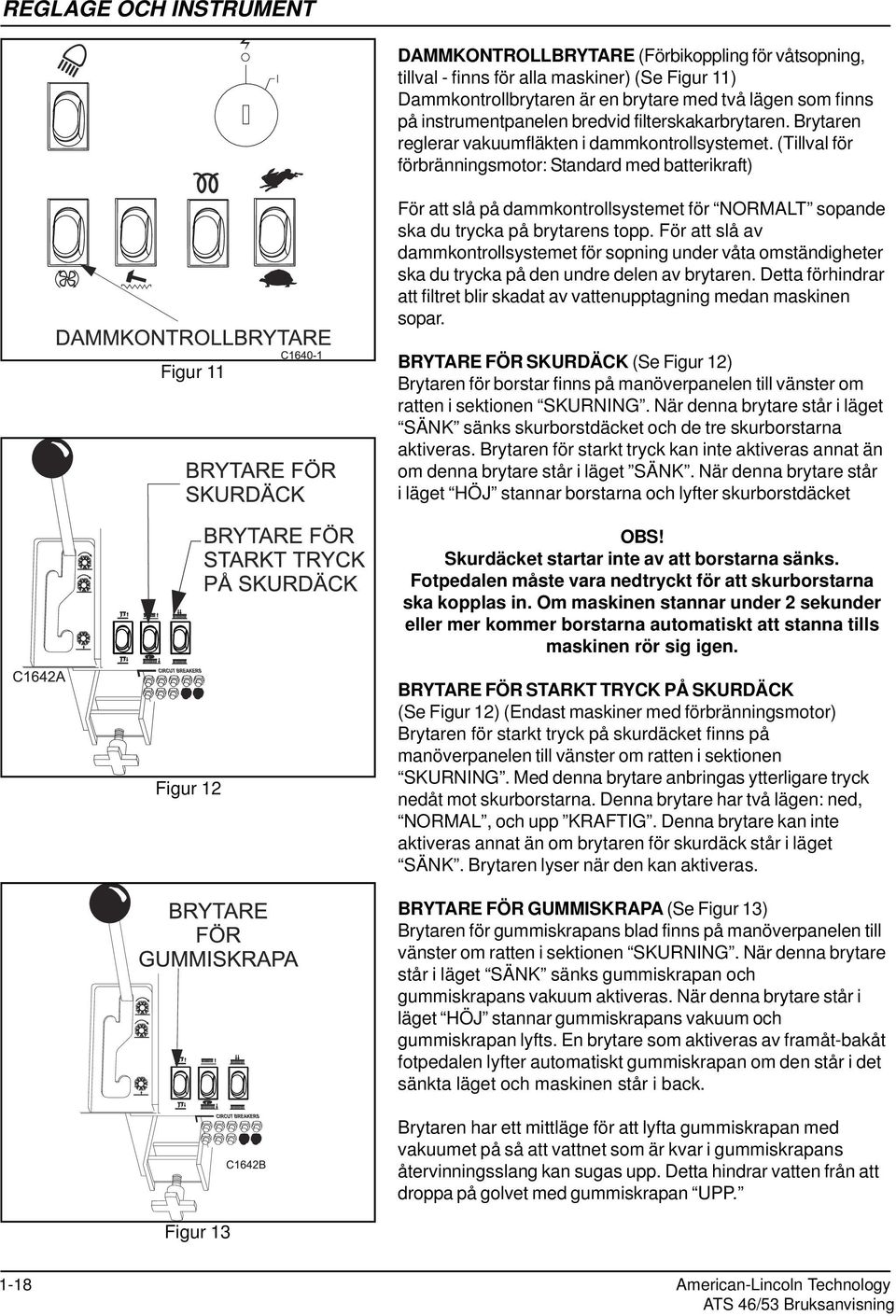

18 REGLAGE OCH INSTRUMENT DAMMKONTROLLBRYTARE (Förbikoppling för våtsopning, tillval finns för alla maskiner) (Se Figur 11) Dammkontrollbrytaren är en brytare med två lägen som finns på instrumentpanelen bredvid filterskakarbrytaren. Brytaren reglerar vakuumfläkten i dammkontrollsystemet. (Tillval för förbränningsmotor: Standard med batterikraft) För att slå på dammkontrollsystemet för NORMALT sopande ska du trycka på brytarens topp. För att slå av dammkontrollsystemet för sopning under våta omständigheter ska du trycka på den undre delen av brytaren. Detta förhindrar att filtret blir skadat av vattenupptagning medan maskinen sopar. Figur 11 BRYTARE FÖR SKURDÄCK (Se Figur 12) Brytaren för borstar finns på manöverpanelen till vänster om ratten i sektionen SKURNING. När denna brytare står i läget SÄNK sänks skurborstdäcket och de tre skurborstarna aktiveras. Brytaren för starkt tryck kan inte aktiveras annat än om denna brytare står i läget SÄNK. När denna brytare står i läget HÖJ stannar borstarna och lyfter skurborstdäcket OBS! Skurdäcket startar inte av att borstarna sänks. Fotpedalen måste vara nedtryckt för att skurborstarna ska kopplas in. Om maskinen stannar under 2 sekunder eller mer kommer borstarna automatiskt att stanna tills maskinen rör sig igen. Figur 12 BRYTARE FÖR STARKT TRYCK PÅ SKURDÄCK (Se Figur 12) (Endast maskiner med förbränningsmotor) Brytaren för starkt tryck på skurdäcket finns på manöverpanelen till vänster om ratten i sektionen SKURNING. Med denna brytare anbringas ytterligare tryck nedåt mot skurborstarna. Denna brytare har två lägen: ned, NORMAL, och upp KRAFTIG. Denna brytare kan inte aktiveras annat än om brytaren för skurdäck står i läget SÄNK. Brytaren lyser när den kan aktiveras. BRYTARE FÖR GUMMISKRAPA (Se Figur 13) Brytaren för gummiskrapans blad finns på manöverpanelen till vänster om ratten i sektionen SKURNING. När denna brytare står i läget SÄNK sänks gummiskrapan och gummiskrapans vakuum aktiveras. När denna brytare står i läget HÖJ stannar gummiskrapans vakuum och gummiskrapan lyfts. En brytare som aktiveras av framåtbakåt fotpedalen lyfter automatiskt gummiskrapan om den står i det sänkta läget och maskinen står i back. Brytaren har ett mittläge för att lyfta gummiskrapan med vakuumet på så att vattnet som är kvar i gummiskrapans återvinningsslang kan sugas upp. Detta hindrar vatten från att droppa på golvet med gummiskrapan UPP. Figur AmericanLincoln Technology

19 CIRCUT BREAKERS 0 1/2 4/4 FUEL REGLAGE OCH INSTRUMENT REGLAGE FÖR LÖSNING Figur 14 REGLAGE FÖR LÖSNING (Se Figur 14) För att applicera lösning på skurborstarna ska du dra spaken för reglaget för lösning bakåt tills du når önskad inställning. Lösningshastigheten kan varieras steglöst från av till ungefär 7 liter per minut vid låg inställning och 12 liter per minut vid hög. För att stanna appliceringen av lösning ska du trycka framåt på spaken tills den stannar vid läget AV. Varningslampan för lösning lyser när lösningen i tanken är låg, vilket markerar slutet på skurningscykeln. OBS! För att få bra resultat ska du sluta med att applicera lösning 3 meter innan du stannar eller svänger 90 eller 180. STANDARDSKURSYSTEM UTAN ÅTERVINNING 1. Se till att spaken för reglaget för lösning står i läget av (FRAMÅT). 2. Öppna lösningstankens lucka (Vakuumenhet) 3. Fyll tanken med 260 liter (70 gallon) vatten och rätt blandning med Clarke/AmericanLincoln nr. 100 industriellt rengöringsmedel för det här jobbet. 4. Stäng lösningstankens lucka (Vakuumenhet). ÅTERVINNING ELLER ESP och AUTOFIL SYSTEM 1. Se till att spaken för reglaget för lösning står i läget AV. 2. Koppla slang till autofilkoppling. 3. Vrid tändningslåset till läget ACC. 4. Slå på vattenslangventilen. 5. Fyll rengöringsmedelstanken med Clarke/AmericanLincoln nr. 100 industriellt rengöringsmedel. 6. Systemet fyller på lösningen och återvinningstanken till rätt nivå och stänger av vattenflödet. KOPPLA BORT VATTENSLANG 1. Lämna tändningen i läget PÅ 2. Slå av vattnet vid källan 3. Tippa flötesbrytaren på lösningstanken för att släppa ut trycket i vattenslangen innan du kopplar loss den. För att förhindra att det blir för mycket skum och att maskinen skadas ska du använda endast AMERICANLINCOLN industriellt rengöringsmedel nr Placera inte bensin, brandfarligt eller lättantändligt material i lösningen, rengöringsmedel, eller återvinningstankar. AmericanLincoln Technology 119

20 REGLAGE OCH INSTRUMENT Figur 15 SGRUPPEN (Se Figur 15) Varningsgruppen finns på instrumentpanelen och visar föraren sju fel/statusindikatorer för motor och sopmaskinsystem. Föraren bör övervaka indikatorerna medan sopning pågår. Det är mycket viktigt att föraren är väl bekant med vad varje indikator betyder. MOTORTEMPERATURLAMPA Motortemperaturlampan lyser för att indikera ett fel i motorns kylsystem. När detta inträffar måste föraren stanna sopmaskinen genast och låta kylsystemet få service av en kvalificerad servicetekniker. OLJETRYCKLAMPA När oljetrycket sjunker under ungefär 0,34 kg/cm² (5 PSI) stannar en automatisk skyddskrets motorn och tänder lampan för att indikera lågt oljetryck i motorn. När detta inträffar ska du låta maskinen få service av en kvalificerad servicetekniker. LADDNINGSLAMPA Laddningslampan lyser för att indikera ett fel i laddningssystemet. När detta inträffar fungerar maskinens laddningssystem inte riktigt. Låt maskinen få service av en kvalificerad servicetekniker. LAMPA FÖR IGENSATT FILTER (tillval) Lampan för igensatt filter lyser för att indikera att dammkontrollfiltret är igensatt. När detta inträffar ska du stanna maskinen och använda filterskakaren för att rensa bort smuts och skräp från filtret. När du har använt filterskakaren ska du fortsätta att sopa. TEMPERATURLAMPA FÖR SOPBEHÅLLARE (tillval) När temperaturen på luften som rör sig genom sopbehållarens dammkontrollsystem överstiger 60 C (140 F), kommer en automatisk skyddsfunktion att stanna dammkontrollfläkten och tänder temperaturlampan för sopbehållaren. När detta inträffar ska du stanna maskinen och noga undersöka om det håller på att ta eld i sopbehållaren. Sedan återställer du brytaren manuellt. LAMPA FÖR LÅG LÖSNINGSNIVÅ Varningslampan för låg lösningsnivå lyser när lösningstanken är tom, vilket indikerar slutet på skurningscykeln. LAMPA FÖR FULL ÅTERVINNINGSTANK Varningslampan för full återvinningstank lyser ungefär 5 minuter innan återvinningstanken är full, vilket ger dig gott om tid att avsluta skurningscykeln, innan det mekaniska flötet stänger av vakuumet till återvinningstanken. 120 AmericanLincoln Technology

21 REGLAGE OCH INSTRUMENT FOTBROMS (Se Figur 16) Bromspedalen finns på förarplatsens golv till vänster om styrpedalen. När du vill stanna använder du framhjulsbromsarna genom att trycka på bromspedalen. PARKERINGSBROMS (Se Figur 17) Spaken för parkeringsbromsen finns på förarplatsens vänstra sidopanel nära golvet. När du drar åt den låser parkeringsbromsen fotpedalen i det nedtryckta läget. När du vill dra åt parkeringsbromsen ska du placera spaken i upprätt läge. Figur 16 För att släppa parkeringsbromsen ska du föra spaken framåt. För att justera parkeringsbromsens grepp ska du vrida knoppen överst på spaken. Om du vill öka greppet ska du vrida knoppen medurs. Om du vill minska greppet ska du vrida knoppen moturs. FOTPEDAL FRAM/BACK (FWD/REV) (Se Figur 18) Fotpedalen finns på förarplatsens golv till höger om bromspedalen. Fotpedalen styr riktning och hastighet. Pedalens höjd kan justeras för förarens bekvämlighet. Figur 17 Så här justerar du pedalens höjd för förarens bekvämlighet; 1. Tag bort hårnålssaxsprinten från justeringsstiftet. 2. Tag bort justeringsstiftet från fotpedalenheten. 3. Rikta in hålen i den undre flänsen med ett av de fyra justeringshålen på fotpedalen för att ställa in pedalens höjd. 4. När hålen är inriktade vid önskad höjd skjuter du in justeringsstiftet. 5. Sätt tillbaka hårnålssaxsprinten. KÖRA FRAMÅT: Tryck på den övre delen av pedalen. Hastigheten ökar när du trycker hårdare på pedalen. KÖRA BACK: Tryck på den undre delen av pedalen. Hastigheten minskar när du trycker hårdare på pedalen. STANNA: Låt pedalen återvända till mittläget. Om du vill bromsa hårdare medan du backar ska du trycka mjukt på den övre delen av pedalen. Figur 18 AmericanLincoln Technology 121

22 REGLAGE OCH INSTRUMENT Figur 19 OBS! Huvudborsten, sidoborste, dammkontroll och filterskakare slås av automatiskt när sopbehållaren tömmer och eller tömningsdörren är stängd. SE SOPBEHÅLLARLYFT och SOPBEHÅLLARTÖMNINGSDÖRR. LYFTSPAK FÖR SOPBEHÅLLARE (Endast maskiner med variabel tömningshöjd) (Se Figur 19) Lyftspaken för sopbehållaren finns till vänster om ratten på vänster sida om förarplatsen. Denna spak, som är märkt SOPBEHÅLLARE, höjer och sänker sopbehållaren för att göra det lättare att tömma den. Sopbehållaren kan sänkas utan förvarning och orsaka skada. Koppla alltid i säkerhetsarmen innan du arbetar under sopbehållaren. DÖRRSPAK FÖR TÖMNING AV SOPBEHÅLLARE (Se Figur 19) Spaken för sopbehållarens tömningdörr finns till vänster om ratten till vänster om förarplatsen. Med denna spak öppnar och stänger du dörren till sopbehållaren. Denna spak finns nedanför sopbehållarens lyftdörr och är märkt TÖMNINGSDÖRR. SOPBEHÅLLARE FÖR LÅG TÖMNING Sopbehållaren för låg tömning finns framtill på maskinen. För att tömma skräp ska du dra upp locket. Lämna handtaget i tömningsläge och backa bort maskinen från skräphögen. När du är borta från skräpet, drar du tömningsspaken till läget stängd. OBS! En brytare som styrs av sopbehållarens och tömningsdörrarnas lägen styr sopfunktionerna, huvudborste, sidoborste, dammkontroll och filterskakare. Sopbehållaren måste vara nere och tömningsdörren öppen för att dessa funktioner ska fungera. 122 AmericanLincoln Technology

23 REGLAGE OCH INSTRUMENT Figur 20 RIKTNINGSVISARE 4vägs (tillval) (Se Figur 20) Riktningsvisaren (tillval) finns på rattpelaren och fungerar som en riktningsvisare i en bil, för spaken framåt för höger och för spaken bakåt för vänster. 4vägs blinkaren aktiveras när riktningsvisarspaken dras ut. GASREGLAGESPAK (Endast diesel) (Se figur 2) Gasreglagespaken sitter på den vänstra instrumentpanelen. Det finns 2 gasreglagehastighetslägen TOMGÅNG och SNABB. Om du vill köra ska du ta tag i spaken och föra den uppåt och åt vänster till låsskåran. Om du vill minska till tomgång ska du ta tag i spaken och föra den uppåt och åt höger (bort från låsskåran). Låt spaken sjunka tills den vilar längst ned i slitsen. Last (kvastar och/eller borstar och/eller dammkontroll kör) och Utan last (kvastar, borstar och dammkontroll av) rpm är samma för bensin och gasolutrustning; det blir en viss minskning av rpm mellan Last och Utan last med dieslar. För alltid tillbaka gasspaken till tomgångsläget innan du slår av tändningen för att stanna motorn. MASKIN RPM TOMGÅNG UTAN LAST SOPMASKIN/ Bensin/gasol SKURMASKIN Diesel (1 hastighet) SOPMASKIN Bensin/ 1:a (2 hastighetsnivåer) gasol 2:a Diesel 1:a :a BACKLARM (tillval) (Se Figur 20) Backlarmet styrs av en brytare som är placerad under den undre delen av fart och styrpedalen. Larmet gör ett kraftigt oljud när maskinen backar. BATTERIMÄTARE (Batteridriven maskin) Batterimätaren finns på den högra sidan av instrumentpanelen. Tillståndsmätaren indikerar laddningsnivån för batterierna. Batterierna är tillräckligt laddade när nålen stannar i det gröna området på instrumentet medan maskinen körs. Ladda batterier när nålen sjunker till det röda området medan maskinen körs. Kör inte maskinen om nålen stannar i det röda området. AmericanLincoln Technology 123

24 REGLAGE OCH INSTRUMENT REGEL FÖR FILTERPANEL (Se Figur 21) Panelfiltret finns i sopbehållarens filterskåp och behöver tas bort regelbundet för rengöring eller byte. Det behövs inga verktyg för att ta bort panelfiltret. Sopbehållarens lucka måste vara öppen för att du ska komma åt filterskåpet. Panelfiltret hålls fast av en ram på gångjärn och ett lås. För att ta bort panelfiltret ska du vrida knoppen moturs och lyfta ramen. Panelfiltret kan nu lyftas ut och rengöras eller bytas (se rengöringsinstruktioner för filter i den här bruksanvisningen). Figur 21 För att installera utbytesfiltret för panelen ska du sänka ramen och vrida knoppen medurs för att låsa filtret på plats. TEMPERATURGIVARE FÖR SOPBEHÅLLARE (tillval) (Se Figur 22) Temperaturgivarbrytaren övervakar sopbehållarens lufttemperatur nära vakuumfläkten. När temperaturen på luften som rör sig genom sopbehållaren överstiger 60 C, utlöses brytaren. Detta slår av dammkontrollfläkten och tänder sopbehållarens temperaturlampa i varningsgruppen. Sopbehållarens temperaturgivare kan återställas och finns i sopbehållarens filterskåp nära vakuumfläktens intag. När sopbehållarens temperaturlampa lyser ska du noga undersöka om det håller på att ta eld i sopbehållaren. För att återställa temperaturgivaren ska du trycka på återställningsknappen. Figur 22 LÅS FÖR MOTORUTRYMMET (Se Figur 23) Motorluckan omsluter hela motorn, kylare och den hydrauliska reservoarenheten. Huven kan lyftas så att det går lätt att komma åt motorn och hydrauliken för service och inspektion. Kör endast när luckor, dörrar och åtkomstpaneler är säkert stängda. För att öppna huven ska du lyfta låsspaken uppåt och vrida den ¼ varv. Lyft huven. OBS! Huvudskyddet (tillval) har ett säkerhetslås för förvaring med öppen huv. När du har stängt motorluckan, kontrollera den för att säkerställa att låset är fast och låst. Figur 23 OBS! Sidplåtar kan tas bort för service. 124 AmericanLincoln Technology

25 REGLAGE OCH INSTRUMENT SYNINGSGLAS FÖR NIVÅ I HYDRAULISK RESERVOAR (Se Figur 24) Syningsglaset finns på insidan av den hydrauliska reservoaren i motorrummet. Syningsglaset används för att indikera vätskenivån i reservoaren. Vätskenivån måste vara synlig i syningsglaset när sopbehållaren är i läget ned. DÖRRAR TILL HUVUDBORSTEUTRYMME (Se Figur 25) Dörrarna till huvudborsteutrymmet finns bakom framdäcken på båda sidor av maskinen. Dörrarna ger åtkomst till huvudborsten för service eller inspektion. Figur 24 Kör endast när luckor, dörrar och åtkomstpaneler är säkert stängda. Öppna dörren på höger sida för att ta bort eller byta ut huvudborsten. Dörren på höger sida är en del av huvudborstens drivsystem och måste vara stängd för att det ska gå att köra. Öppna den vänstra dörren för sidoborste för inspektion. Kontrollera att drivnavet inte har några band eller plastfolie som har en tendens att fastna i borstdrevet. För att öppna huvudborstens dörr ska du sträcka dig in i hålet i dörren och lyfta låshandtaget. Dörrregeln kopplas automatiskt in när dörren stängs. Figur 25 OBS! Gummiskraporna på sidan monteras på dörrar och skurdäcket måste vara sänkt för att du ska kunna skjuta in dörrarna och gummiskraporna. OBS! För att gummiskraporna på sidan ska fungera riktigt måste de vara placerade så att lyftremmen är ovanför skurdäckets lyftkonsoler. Skada på gummiskraporna på sidan kan uppstå om de inte är i rätt läge. LUCKA FÖR STOLSUTRYMME (Se Figur 26) Stolsutrymmets lucka kan öppnas så att det blir lätt att komma åt olika komponenter som behöver regelbunden inspektion eller service. Luckan öppnas framåt och har ett säkerhetslås som håller luckan i det öppna läget. Figur 26 På batteridrivna maskiner innehåller utrymmet under sitsen motor och pump och hydraulisk reservoar. På bensin/diesel/gasoldrivna maskiner innehåller utrymmet under sitsen bränsletanken. AmericanLincoln Technology 125

26 REGLAGE OCH INSTRUMENT DÖRRSPAK FÖR SOPBEHÅLLARE (Se Figur 27) Spaken för dörren till sopbehållaren finns på förarplatsen och används till att stänga och öppna sopbehållarens tömningsdörr. Spaken är en hydraulisk ventil med två lägen som är fjäderbelastad mot mittläget som HÅLLER dörren till sopbehållaren på plats. För att öppna sopbehållarens tömningsdörr för sopning eller tömning, tryck spaken i riktning mot ÖPPEN. För att stänga sopbehållarens tömningsdörr för tömning eller förflyttning ska du trycka spaken helt bakåt i riktning mot STÄNG och hålla den där under 3 sekunder eller tills du hör dörren stängas. Figur 27 OBS! (Bensin och diesel) Tömningsdörren öppnas automatiskt när huvudborsten kopplas in och sopbehållaren sänks. LYFTSPAK FÖR SOPBEHÅLLARE (Se Figur 28) Lyftspaken för sopbehållaren finns på instrumentbrädan. Spaken är en hydraulisk ventil med två lägen som styr driften av sopbehållarens lyftsystem. Spaken är fjäderbelastad mot mittläget, vilket stannar sopbehållarens rörelse och HÅLLER sopbehållaren i aktuell position. För att lyfta sopbehållaren för tömning för du spaken till läget HÖJ och håller den där tills sopbehållaren uppnår önskad höjd och sedan släpper du den. Figur 28 Sopbehållaren kan sänkas utan förvarning och orsaka skada; koppla alltid i säkerhetsarmen innan du arbetar under sopbehållaren. För att sänka sopbehållaren efter tömning för du spaken till läget SÄNK tills sopbehållaren har sänkts helt och vilar i maskinen, släpp sedan. LUCKA FÖR SOPBEHÅLLARENS FILTERSKÅP (Se Figur 29) Luckan till sopbehållarens filterskåp finns överst på sopbehållaren och öppnas framåt för att komma åt filterskåpet för service och inspektion av dammkontrollfiltret samt temperaturgivare för sopbehållare (tillval). Inspektera lockpackningarna dagligen. Byt ut alla lockpackningar som visar tecken på förstörelse. Om packningarna inte är i driftsdugligt skick så avtar dammkontrollen vid golvet och sopningen blir sämre. Figur AmericanLincoln Technology

27 ESPSYSTEM DRIFTSINSTRUKTIONER Figur 30 MANÖVERPANEL FÖR ESPÅTERVINNING (Se Figur 30) ESPÅTERVINNINGSSYSTEMET BRYTARE AV/PÅ Denna brytare slår av och på ESPåtervinningssystemet. OBS! Spaken för reglaget för lösning måste stå på FULL för ESPdrift. SLAMPA FÖR LÖSNINGSNIVÅ Varningslampan för lösningsnivån släcks när lösningstanken är tom. En viss kvantitet lösning kommer att finnas kvar i återvinningstanken i slutet. SLAMPA FÖR LÅGT RENGÖRINGSMEDEL Lampan för rengöringsmedel lyser när rengöringsmedelstanken är låg och uppmanar föraren att fylla på rengöringsmedel. REGLERINGSKNAPP FÖR RENGÖRINGSMEDEL Denna ratt reglerar rengöringsmedlets flöde in i skurningslösningen. Föraren kan välja vilken rengöringsmedelsinställning som helst från lätt till tung rengöring. Lampan för rengöringsmedel lyser när rengöringsmedelstanken är låg och uppmanar föraren att fylla på rengöringsmedel. SÄKERHETSLÅSARM FÖR SOPBEHÅLLARE (Se Figur 31) När sopbehållaren är höjd måste säkerhetsarmen vara inkopplad innan NÅGOT arbete utförs under sopbehållaren. Säkerhetslåsarmen för sopbehållaren finns under sopbehållarenheten. När arbetet är färdigt måste säkerhetsarmen kopplas bort. Figur 31 AmericanLincoln Technology 127

28 ESPSYSTEM DRIFTSINSTRUKTIONER Figur 32 SKURSYSTEMET HUR DET FUNGERAR Det finns två skursystem för ATS 46/53maskinen, standardskursystemet utan återvinning och systemet med återvinning eller ESP skursystemet. STANDARDSKURSYSTEM UTAN ÅTERVINNING HUR DET FUNGERAR Under skurningsförfarandet tillförs rengöringsmedelslösning från lösningstanken till lösningsledningen. Där matas den till golvet, där tre skivskurborstar arbetar på att bryta loss smuts. Efter skurning sugs den smutsiga lösningen upp från golvet och hälls i kvarhållningskammaren i den främre delen av återvinningstanken, där ett system av skvalpskott hjälper lösningen att klarna. Givare i varje tank indikerar, med lampor på manöverpanelen, när vattnet i lösningstanken är för lågt eller när vattnet i återvinningstanken är för högt. 128 AmericanLincoln Technology

29 ÅTERVINNINGS ELLER ESP OCH AUTOFILSYSTEMET HUR DET FUNGERAR ESPSYSTEM DRIFTSINSTRUKTIONER Under skurningsförfarandet matas filtrerat vatten från lösningstanken till lösningsledningen, där det blandas med rengöringsmedel från mätpumpen. Denna blandning matas sedan till golvet där tre skivskurborstar arbetar på att bryta loss smuts. Efter skurning sugs den smutsiga lösningen upp från golvet och hälls i återvinningstanken. Med jämna mellanrum aktiverar en flottörbrytare återvinningspumpen, som sänder filtrerad lösning från återvinningstanken till lösningstanken. Rengöringsmedel läggs kontinuerligt till lösningsvattnet från flödesventilen. Autofilsystemet distribuerar vatten från tillförselslangen till återvinnings och lösningstankarna. Sedan stängs en solenoidventil när rätt nivå i lösningstanken har uppnåtts. OBS! Båda tankarna måste vara tömda och rengjorda innan de fylls. Stick in dräneringsslangen för lösningstanken bakom kofångaren under körning. Figur 33 AmericanLincoln Technology 129

30 DRIFTSINSTRUKTIONER DAMMKONTROLL INNAN DU STARTAR MOTORN 1. Dra åt parkeringsbromsen. 2. Se noga till att alla reglage står i läget AV. 3. Se till att styrpedalen är i neutralläge. 4. Säkerställ att batterierna har laddats helt och fått service (se batteri instruktioner för service). OBS! Innan du startar motorn ska du använda följande checklista. CHECKLISTA FÖRE START 1. Rengör luftrenarelement i motorn. 2.* Kontrollera oljenivå i motorn. 3.* Kontrollera kylvätskenivån i kylaren. 4. Kontrollera hydraulvätskenivå. 5.* Kontrollera bränslenivå. 6. Kontrollera alla system för läckor. 7. Kontrollera att bromsar och reglage fungerar rätt. 8. Kontrollera borstmönster. 9. Kontrollera att alla luckor, paneler och åtkomstdörrar är säkert stängda. *Gäller endast maskiner med bensin/diesel/gasoldrift OBS! För att förhindra eventuell brand ska du aldrig fylla bränsletanken medan motorn går. Se alltid till att bensinbehållare och maskin är jordade innan du fyller på bensin. Detta kan ordnas genom att ha en isolerad kabel permanent fastsatt vid dunken med en batteriklämma fäst vid bensindunken. 130 AmericanLincoln Technology

31 När maskinen har förvarats i frystemperaturer, ska du köra motorn med högst halvfart medan maskinen står still under 510 minuter för att värma motorn och hydraulisk olja. STARTA BATTERIDRIVNA MASKINER Du startar batteridrivna modeller genom att vrida tändningslåset till läget I (på). Det är viktigt att notera att batterierna ska vara helt laddade och ha fått service innan maskinen används. STARTA BENSINMOTORER 1. Ställ in motorns hastighetsreglage på tomgång. 2. Vrid nyckeln till läget START tills motorn startar, släpp sedan. (Tändningslåset återvänder till läget I ). STARTA GASOLMOTORER Gör dessa kontroller förutom checklistan före start 1. Kontrollera kopplingar för läckor. 2. Öppna gasoltankventilen. 3. Kontrollera regulatorn. Tryck ett ögonblick på bränsleprimern på regulatorlocket för att avlufta systemet. 4. Ställ in motorns hastighetsreglage på TOMGÅNG. 5. Vrid nyckeln till START tills motorn startar, släpp sedan (nyckelbrytaren återvänder till läget I ). STARTA DIESELMOTORER När du startar dieselmotorn, vill vi nämna att under inga omständigheter skall eter eller några andra startvätskor användas i samband med glödstiftet. Använd inte glödstiftet under mer än 20 sekunder åt gången, annars kan stiften ta skada. Tändningslåset måste stå i läget I innan glödstiftbrytaren används. 1. Utför kontrollerna före start. 2. Vrid tändningslåset till läget I och placera motorns hastighetsbrytare i läget hög fart. 3. Håll ner glödstiftsbrytaren under 510 sekunder. Vid kallstart kan glödstiftbrytaren hållas ned längre, men håll inte ned brytaren under mer än 20 sekunder för att förhindra skada på glödstiftet. 4. Vrid tändningslåset till startläget och håll det tills motorn startar. Om motorn inte startar genast ska du släppa tändningslåset efter 15 sekunder för att förhindra skada på startmotorn. 5. Släpp glödstiftbrytaren när motorn startar. TÖMMA SOPBEHÅLLAREN 1. Placera motorns hastighetsbrytare i läget SNABB. 2. Dra åt parkeringsbromsen. 3. För spaken för sopbehållarens tömningdörr till läget STÄNG tills dörren stängs. 4. För lyftspaken för sopbehållaren till läget HÖJ tills sopbehållaren når önskad höjd. 5. Lossa parkeringsbromsen. 6. Kör långsamt framåt med sopbehållaren så att sopcontainern går fritt innan du öppnar sopbehållarens tömningsdörr. 7. Dra åt parkeringsbromsen. 8. Tryck spaken för sopbehållarens tömningdörr framåt till läget ÖPPEN. Detta gör att skräp i sopbehållaren kan falla ut i sopcontainern. 9. För spaken för sopbehållarens tömningdörr till läget STÄNG tills dörren stängs. 10. Lossa parkeringsbromsen. 11. Kör långsamt back tills du går fritt från sopcontainern. 12. Dra åt parkeringsbromsen. 13. För lyftspaken för sopbehållaren framåt till läget SÄNK och håll den där tills sopbehållaren stängs. 14. För spaken för sopbehållarens tömningdörr till läget ÖPPEN tills tömningsdörren öppnas. Slå inte av motorn med sopbehållaren i upphöjt läge. DRIFTSINSTRUKTIONER AmericanLincoln Technology 131

32 DRIFTSINSTRUKTIONER OBS! När du har stannat motorn ska du utföra dessa kontroller efter körning. CHECKLISTA EFTER KÖRNING 1. Rengör sopbehållaren. 2. Kontrollera sopborstar för slitage eller skada. 3. Kontrollera alla flappar för slitage, skada och justering. 4. Fyll bränsletanken. 5. Kontrollera alla system för läckor. 6. Stäng gasoltankventilen (Endast gasoldrivna maskiner). 7. Ladda och ge service åt kraftbatterier (se batteriladdningsinstruktioner). 8. Kontrollera om gummiskraporna är skadade. Bensintankens lock finns bakom förarsitsen. Förväxla inte den hydrauliska reservoaren med bensintanken. BATTERILADDNINGSINSTRUKTIONER (Batteridriven maskin) Ladda batterierna vid varje dags slut eller när batterimätaren indikerar låg batterispänning. Batterierna behöver laddas när nålen stannar i den röda zonen medan maskinen körs. När du laddar batterierna ska du endast använda snabbkopplingen som medföljer för att säkerställa rätt polaritet. Följ instruktionerna nedan. Kontrollera vätskenivån i batterierna minst en gång i veckan och lägg till vatten när nivån är låg. Använd endast destillerat vatten. Fyll batterierna när de har laddats för att förhindra att elektrolyt spiller ut på batteriernas överdel under laddningsförfarandet. Undvik att använda en förlängningssladd med laddaren. Det finns risk för brand och elstöt om fel typ eller storlek förlängningssladd används. Placera alla sladdar så att det inte går att gå på eller snubbla över dem, eller på något annat sätt skada eller belasta dem. BENSINDRIVNA MASKINER Maskiner som ska förvaras mer än 30 dagar ska tömmas fullständigt på bränsle för att förhindra gummering av förgasardelar, bränslefilter och tank. Användning av ett bränsleadditiv, t ex STABIL, eller motsvarande, minskar bildningen av bränslegummering under förvaring. Sådant tilläggsmedel kan läggas till bensinen i bränsletanken. Följande förfarandes bör användas för att förbereda maskinen för förvaring: 1. Töm ut allt bränsle ur tanken. Kör motorn tills den stannar av brist på bränsle. 2. Medan motorn fortfarande är varm ska du tömma ut oljan ur vevhuset. Fyll på med färsk olja. 3. Tag bort tändstift och häll i ungefär 15 gram motorolja i cylindern och dra långsamt runt för att sprida oljan. Sätt tillbaka tändstift. 4. Förvara i ett rent och torrt område. BATTERIDRIVNA MASKINER När batterier inte används laddar de ur sig mycket tidigare när det är kallt än när det är varmt. Uppladdning och förvaring är mycket bättre vid rumstemperatur. Ladda inte ur batterierna för mycket (gå inte under 80 %). Överdriven urladdning kan orsaka polvändning för enstaka celler i batteriet. Detta leder till fullständigt haveri av batterierna. Använd en hydrometer till att övervaka den specifika vikten för individuella celler i batterierna. När du kontrollerar den specifika vikten i batterierna bör du inte observera någon stor skillnad mellan individuella celler. Batterierna kan behöva bytas om det finns en signifikant skillnad mellan cellernas specifika vikt. Hänvisa alla behov av service och underhåll till kvalificerad underhållspersonal. 132 AmericanLincoln Technology
