1 AMERICANLINCOLN TECHNOLOGY BRUKSANVISNING 3366XP SOPMASKIN/ SKURMASKIN Med början vid Serienr LÄS DEN HÄR BOKEN! Den här boken innehåller information som är viktig för användning och säker körning av denna maskin. Om du försummar att läsa denna bok innan du kör maskinen eller påbörjar något service eller underhållsförfarande på maskinen kan du orsaka personskada på dig själv eller andra; skada på maskinen eller annan egendom. Du måste vara utbildad på att köra denna maskin innan du använder den. Om du eller dina operatörer inte kan läsa så ska du se till att den här bruksanvisningen förklaras till fullo innan maskinen körs. ISO 9001 U L # FILE A2287 Alla anvisningar som ges i denna bok gäller från förarens plats baktill på maskinen. Art. Nr AmericanLincoln Technolgy 2004 AmericanLincoln Technology Tryckt i U.S.A 11

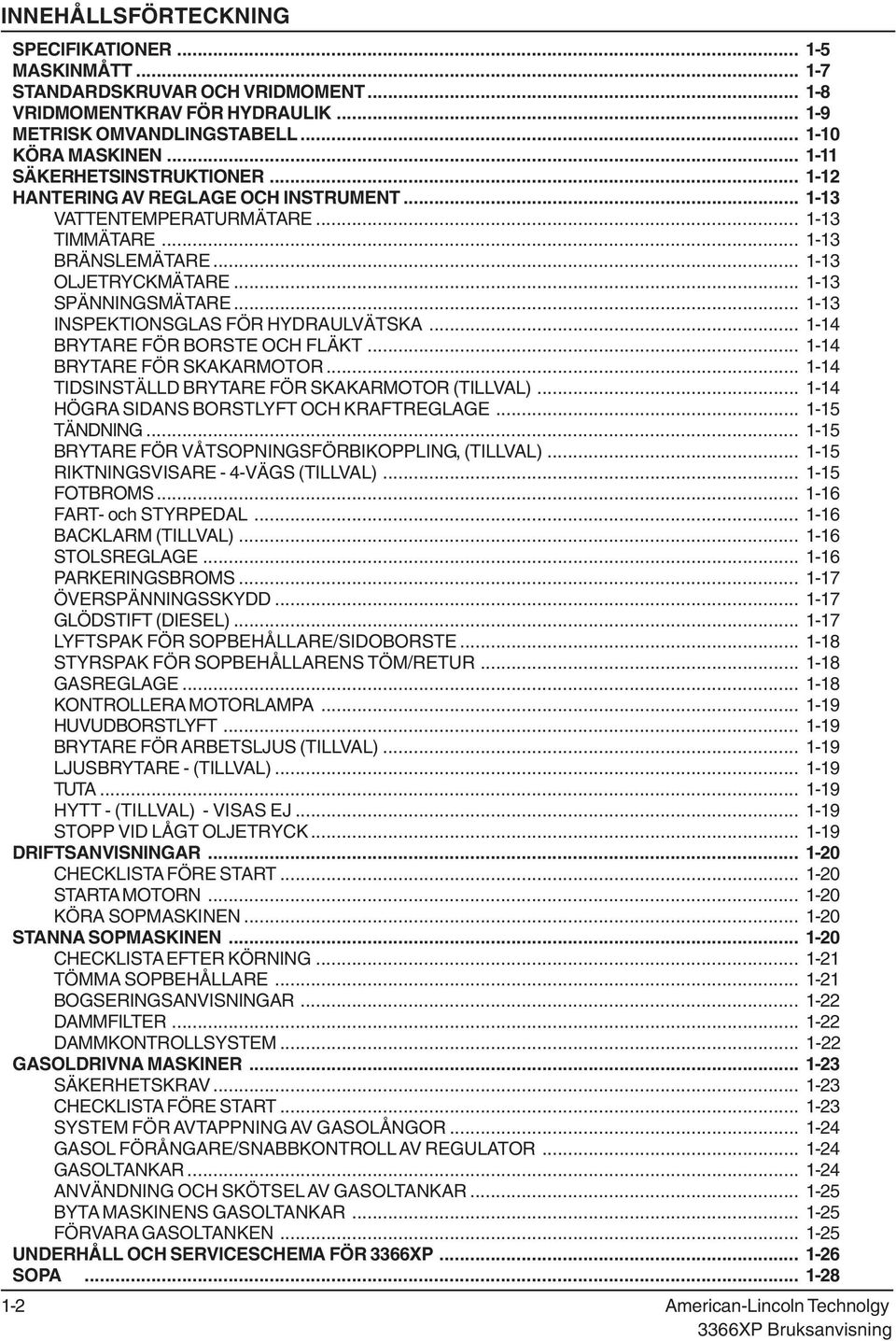

2 INNEHÅLLSFÖRTECKNING SPECIFIKATIONER MASKINMÅTT STANDARDSKRUVAR OCH VRIDMOMENT VRIDMOMENTKRAV FÖR HYDRAULIK METRISK OMVANDLINGSTABELL KÖRA MASKINEN SÄKERHETSINSTRUKTIONER HANTERING AV REGLAGE OCH INSTRUMENT VATTENTEMPERATURMÄTARE TIMMÄTARE BRÄNSLEMÄTARE OLJETRYCKMÄTARE SPÄNNINGSMÄTARE INSPEKTIONSGLAS FÖR HYDRAULVÄTSKA BRYTARE FÖR BORSTE OCH FLÄKT BRYTARE FÖR SKAKARMOTOR TIDSINSTÄLLD BRYTARE FÖR SKAKARMOTOR (TILLVAL) HÖGRA SIDANS BORSTLYFT OCH KRAFTREGLAGE TÄNDNING BRYTARE FÖR VÅTSOPNINGSFÖRBIKOPPLING, (TILLVAL) RIKTNINGSVISARE 4VÄGS (TILLVAL) FOTBROMS FART och STYRPEDAL BACKLARM (TILLVAL) STOLSREGLAGE PARKERINGSBROMS ÖVERSPÄNNINGSSKYDD GLÖDSTIFT (DIESEL) LYFTSPAK FÖR SOPBEHÅLLARE/SIDOBORSTE STYRSPAK FÖR SOPBEHÅLLARENS TÖM/RETUR GASREGLAGE KONTROLLERA MOTORLAMPA HUVUDBORSTLYFT BRYTARE FÖR ARBETSLJUS (TILLVAL) LJUSBRYTARE (TILLVAL) TUTA HYTT (TILLVAL) VISAS EJ STOPP VID LÅGT OLJETRYCK DRIFTSANVISNINGAR CHECKLISTA FÖRE START STARTA MOTORN KÖRA SOPMASKINEN STANNA SOPMASKINEN CHECKLISTA EFTER KÖRNING TÖMMA SOPBEHÅLLARE BOGSERINGSANVISNINGAR DAMMFILTER DAMMKONTROLLSYSTEM GASOLDRIVNA MASKINER SÄKERHETSKRAV CHECKLISTA FÖRE START SYSTEM FÖR AVTAPPNING AV GASOLÅNGOR GASOL FÖRÅNGARE/SNABBKONTROLL AV REGULATOR GASOLTANKAR ANVÄNDNING OCH SKÖTSEL AV GASOLTANKAR BYTA MASKINENS GASOLTANKAR FÖRVARA GASOLTANKEN UNDERHÅLL OCH SERVICESCHEMA FÖR 3366XP SOPA AmericanLincoln Technolgy

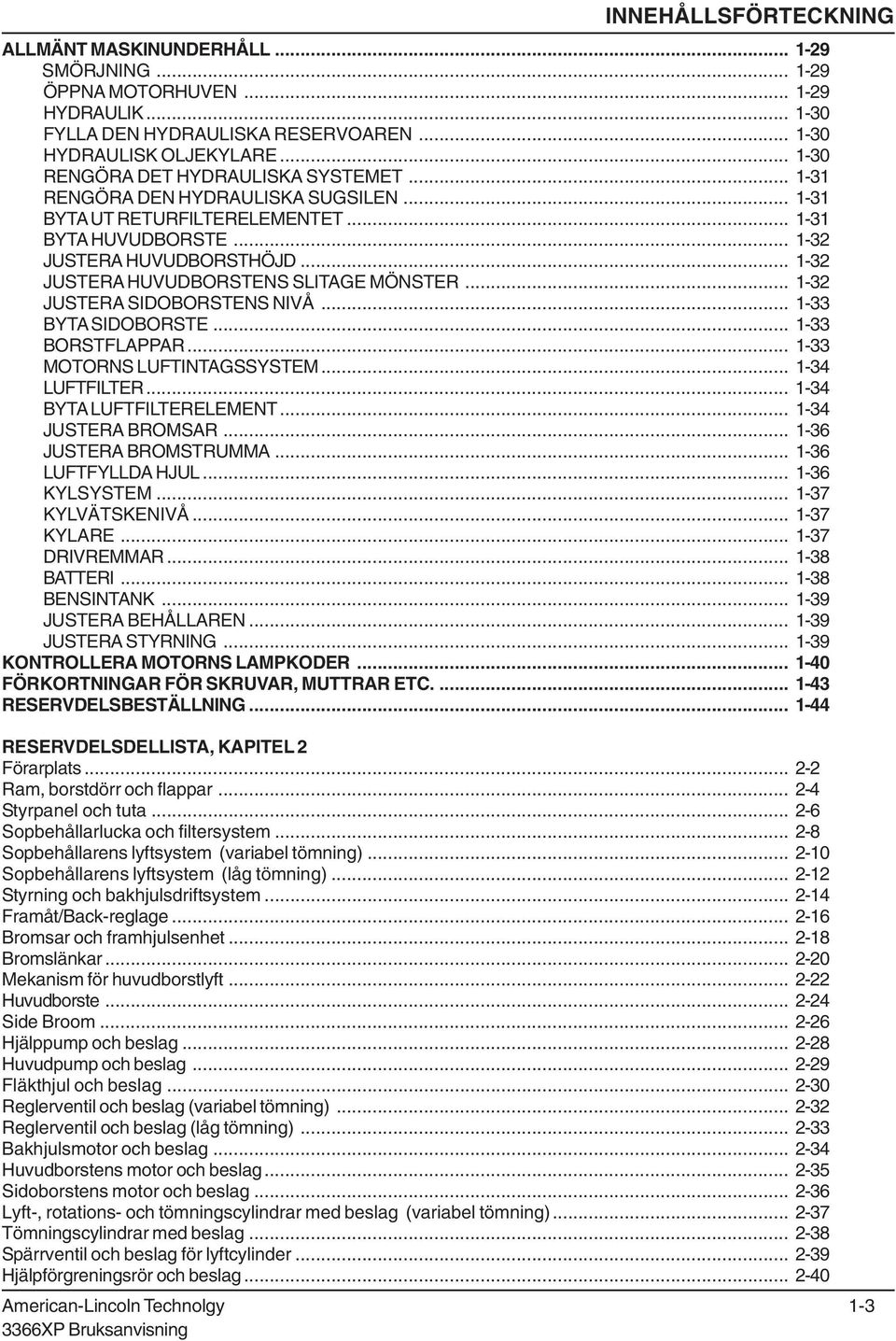

3 INNEHÅLLSFÖRTECKNING ALLMÄNT MASKINUNDERHÅLL SMÖRJNING ÖPPNA MOTORHUVEN HYDRAULIK FYLLA DEN HYDRAULISKA RESERVOAREN HYDRAULISK OLJEKYLARE RENGÖRA DET HYDRAULISKA SYSTEMET RENGÖRA DEN HYDRAULISKA SUGSILEN BYTA UT RETURFILTERELEMENTET BYTA HUVUDBORSTE JUSTERA HUVUDBORSTHÖJD JUSTERA HUVUDBORSTENS SLITAGE MÖNSTER JUSTERA SIDOBORSTENS NIVÅ BYTA SIDOBORSTE BORSTFLAPPAR MOTORNS LUFTINTAGSSYSTEM LUFTFILTER BYTA LUFTFILTERELEMENT JUSTERA BROMSAR JUSTERA BROMSTRUMMA LUFTFYLLDA HJUL KYLSYSTEM KYLVÄTSKENIVÅ KYLARE DRIVREMMAR BATTERI BENSINTANK JUSTERA BEHÅLLAREN JUSTERA STYRNING KONTROLLERA MOTORNS LAMPKODER FÖRKORTNINGAR FÖR SKRUVAR, MUTTRAR ETC RESERVDELSBESTÄLLNING RESERVDELSDELLISTA, KAPITEL 2 Förarplats Ram, borstdörr och flappar Styrpanel och tuta Sopbehållarlucka och filtersystem Sopbehållarens lyftsystem (variabel tömning) Sopbehållarens lyftsystem (låg tömning) Styrning och bakhjulsdriftsystem Framåt/Backreglage Bromsar och framhjulsenhet Bromslänkar Mekanism för huvudborstlyft Huvudborste Side Broom Hjälppump och beslag Huvudpump och beslag Fläkthjul och beslag Reglerventil och beslag (variabel tömning) Reglerventil och beslag (låg tömning) Bakhjulsmotor och beslag Huvudborstens motor och beslag Sidoborstens motor och beslag Lyft, rotations och tömningscylindrar med beslag (variabel tömning) Tömningscylindrar med beslag Spärrventil och beslag för lyftcylinder Hjälpförgreningsrör och beslag AmericanLincoln Technolgy 13

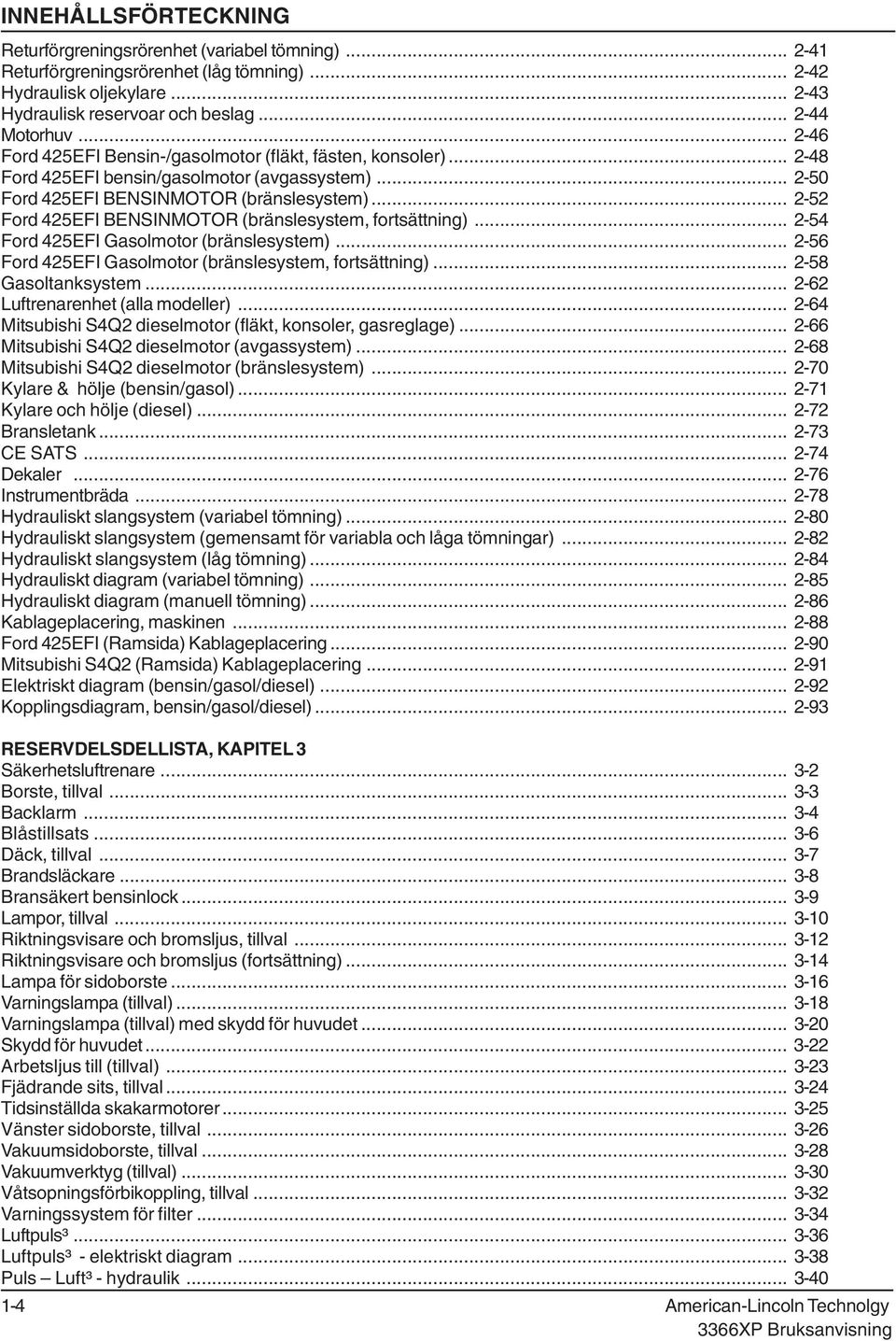

4 INNEHÅLLSFÖRTECKNING Returförgreningsrörenhet (variabel tömning) Returförgreningsrörenhet (låg tömning) Hydraulisk oljekylare Hydraulisk reservoar och beslag Motorhuv Ford 425EFI Bensin/gasolmotor (fläkt, fästen, konsoler) Ford 425EFI bensin/gasolmotor (avgassystem) Ford 425EFI BENSINMOTOR (bränslesystem) Ford 425EFI BENSINMOTOR (bränslesystem, fortsättning) Ford 425EFI Gasolmotor (bränslesystem) Ford 425EFI Gasolmotor (bränslesystem, fortsättning) Gasoltanksystem Luftrenarenhet (alla modeller) Mitsubishi S4Q2 dieselmotor (fläkt, konsoler, gasreglage) Mitsubishi S4Q2 dieselmotor (avgassystem) Mitsubishi S4Q2 dieselmotor (bränslesystem) Kylare & hölje (bensin/gasol) Kylare och hölje (diesel) Bransletank CE SATS Dekaler Instrumentbräda Hydrauliskt slangsystem (variabel tömning) Hydrauliskt slangsystem (gemensamt för variabla och låga tömningar) Hydrauliskt slangsystem (låg tömning) Hydrauliskt diagram (variabel tömning) Hydrauliskt diagram (manuell tömning) Kablageplacering, maskinen Ford 425EFI (Ramsida) Kablageplacering Mitsubishi S4Q2 (Ramsida) Kablageplacering Elektriskt diagram (bensin/gasol/diesel) Kopplingsdiagram, bensin/gasol/diesel) RESERVDELSDELLISTA, KAPITEL 3 Säkerhetsluftrenare Borste, tillval Backlarm Blåstillsats Däck, tillval Brandsläckare Bransäkert bensinlock Lampor, tillval Riktningsvisare och bromsljus, tillval Riktningsvisare och bromsljus (fortsättning) Lampa för sidoborste Varningslampa (tillval) Varningslampa (tillval) med skydd för huvudet Skydd för huvudet Arbetsljus till (tillval) Fjädrande sits, tillval Tidsinställda skakarmotorer Vänster sidoborste, tillval Vakuumsidoborste, tillval Vakuumverktyg (tillval) Våtsopningsförbikoppling, tillval Varningssystem för filter Luftpuls³ Luftpuls³ elektriskt diagram Puls Luft³ hydraulik AmericanLincoln Technolgy

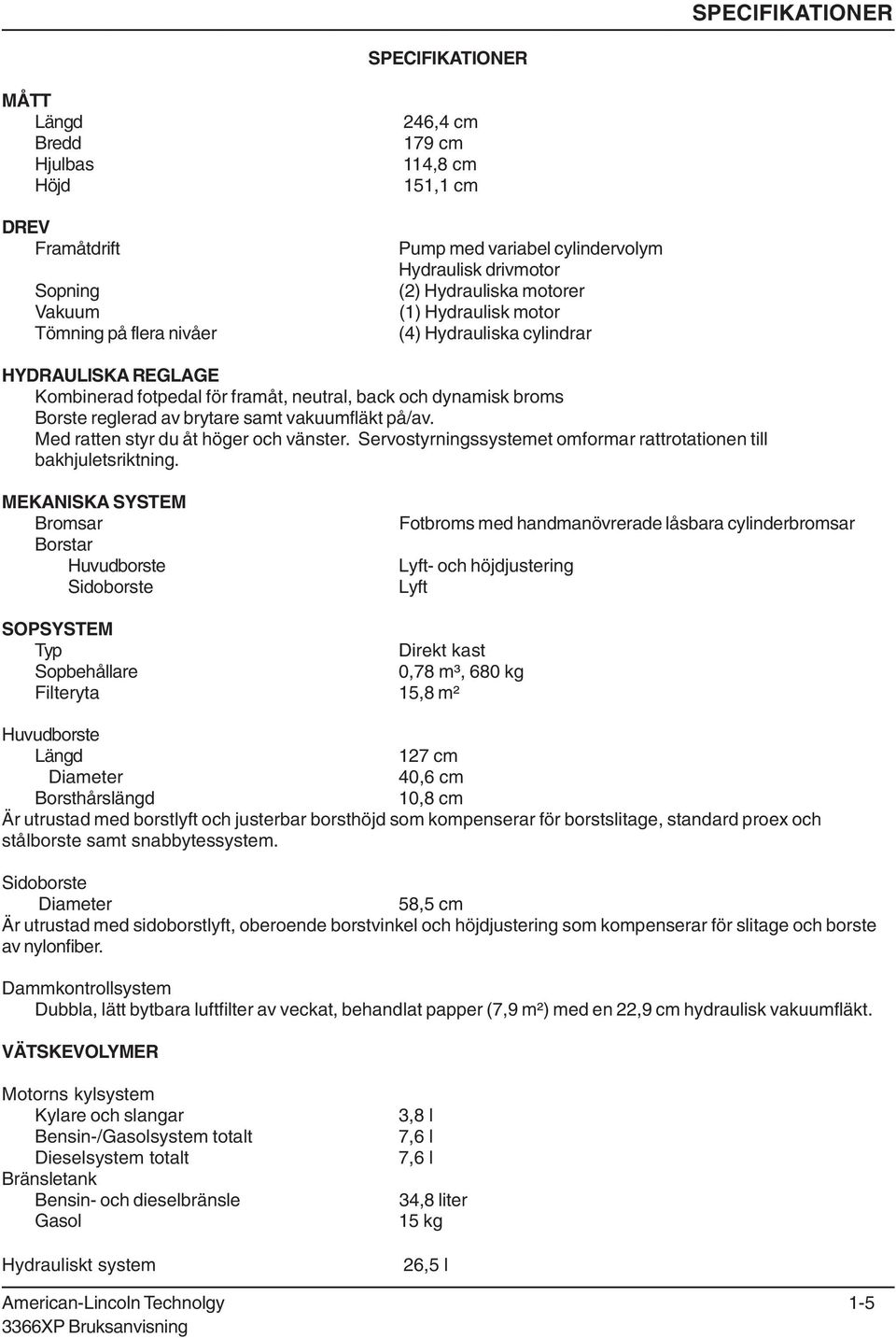

5 SPECIFIKATIONER SPECIFIKATIONER MÅTT Längd 246,4 cm Bredd 179 cm Hjulbas 114,8 cm Höjd 151,1 cm DREV Framåtdrift Sopning Vakuum Tömning på flera nivåer Pump med variabel cylindervolym Hydraulisk drivmotor (2) Hydrauliska motorer (1) Hydraulisk motor (4) Hydrauliska cylindrar HYDRAULISKA REGLAGE Kombinerad fotpedal för framåt, neutral, back och dynamisk broms Borste reglerad av brytare samt vakuumfläkt på/av. Med ratten styr du åt höger och vänster. Servostyrningssystemet omformar rattrotationen till bakhjuletsriktning. MEKANISKA SYSTEM Bromsar Borstar Huvudborste Sidoborste Fotbroms med handmanövrerade låsbara cylinderbromsar Lyft och höjdjustering Lyft SOPSYSTEM Typ Direkt kast Sopbehållare 0,78 m³, 680 kg Filteryta 15,8 m² Huvudborste Längd 127 cm Diameter 40,6 cm Borsthårslängd 10,8 cm Är utrustad med borstlyft och justerbar borsthöjd som kompenserar för borstslitage, standard proex och stålborste samt snabbytessystem. Sidoborste Diameter 58,5 cm Är utrustad med sidoborstlyft, oberoende borstvinkel och höjdjustering som kompenserar för slitage och borste av nylonfiber. Dammkontrollsystem Dubbla, lätt bytbara luftfilter av veckat, behandlat papper (7,9 m²) med en 22,9 cm hydraulisk vakuumfläkt. VÄTSKEVOLYMER Motorns kylsystem Kylare och slangar Bensin/Gasolsystem totalt Dieselsystem totalt Bränsletank Bensin och dieselbränsle Gasol 3,8 l 7,6 l 7,6 l 34,8 liter 15 kg Hydrauliskt system 26,5 l AmericanLincoln Technolgy 15

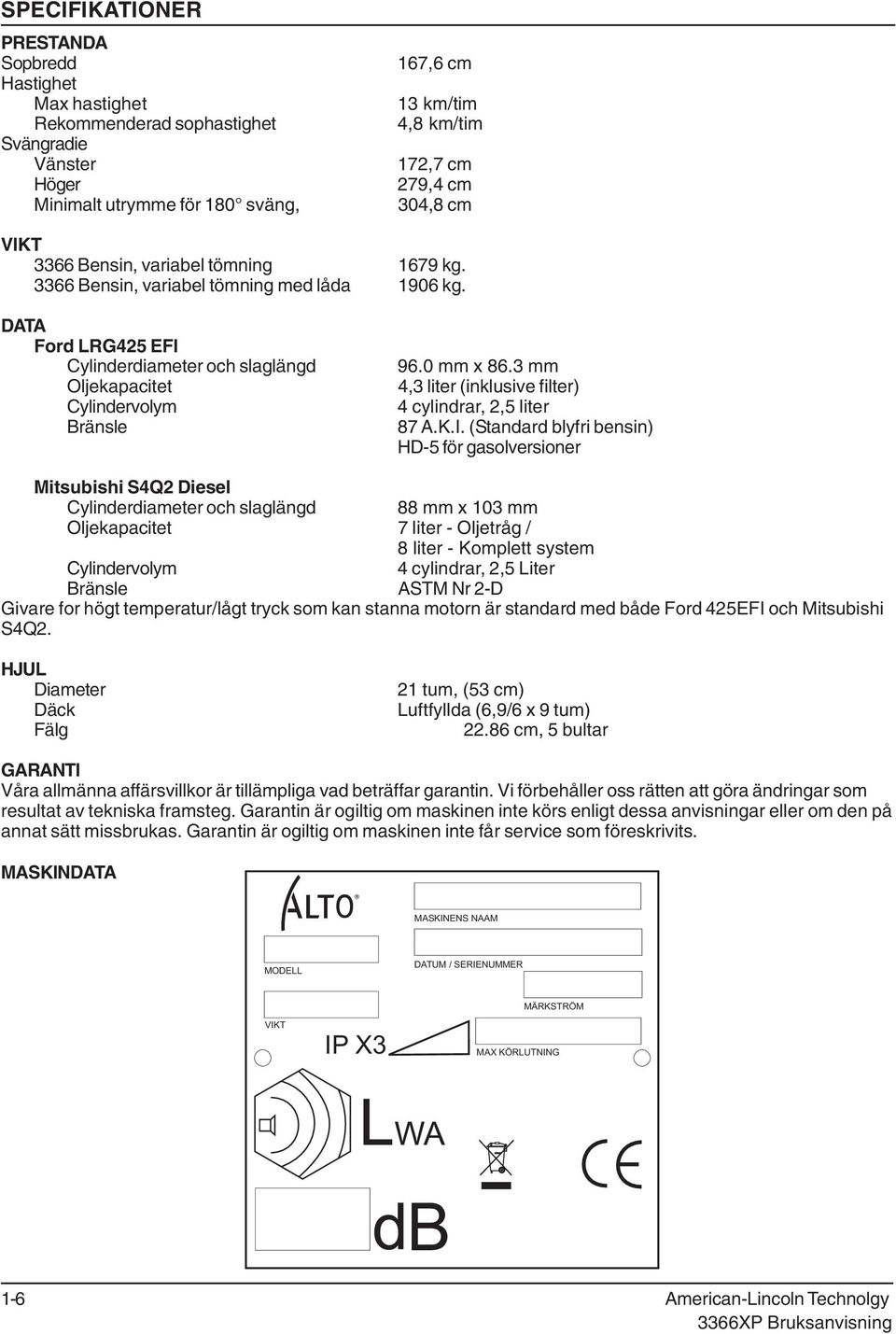

6 SPECIFIKATIONER PRESTANDA Sopbredd Hastighet Max hastighet Rekommenderad sophastighet Svängradie Vänster Höger Minimalt utrymme för 180 sväng, 167,6 cm 13 km/tim 4,8 km/tim 172,7 cm 279,4 cm 304,8 cm VIKT 3366 Bensin, variabel tömning 1679 kg Bensin, variabel tömning med låda 1906 kg. DATA Ford LRG425 EFI Cylinderdiameter och slaglängd Oljekapacitet Cylindervolym Bränsle 96.0 mm x 86.3 mm 4,3 liter (inklusive filter) 4 cylindrar, 2,5 liter 87 A.K.I. (Standard blyfri bensin) HD5 för gasolversioner Mitsubishi S4Q2 Diesel Cylinderdiameter och slaglängd 88 mm x 103 mm Oljekapacitet 7 liter Oljetråg / 8 liter Komplett system Cylindervolym 4 cylindrar, 2,5 Liter Bränsle ASTM Nr 2D Givare for högt temperatur/lågt tryck som kan stanna motorn är standard med både Ford 425EFI och Mitsubishi S4Q2. HJUL Diameter Däck Fälg 21 tum, (53 cm) Luftfyllda (6,9/6 x 9 tum) cm, 5 bultar GARANTI Våra allmänna affärsvillkor är tillämpliga vad beträffar garantin. Vi förbehåller oss rätten att göra ändringar som resultat av tekniska framsteg. Garantin är ogiltig om maskinen inte körs enligt dessa anvisningar eller om den på annat sätt missbrukas. Garantin är ogiltig om maskinen inte får service som föreskrivits. MASKINDATA R MASKINENS NAAM MODELL DATUM / SERIENUMMER VIKT IP X3 MÄRKSTRÖM MAX KÖRLUTNING LWA B 16 AmericanLincoln Technolgy

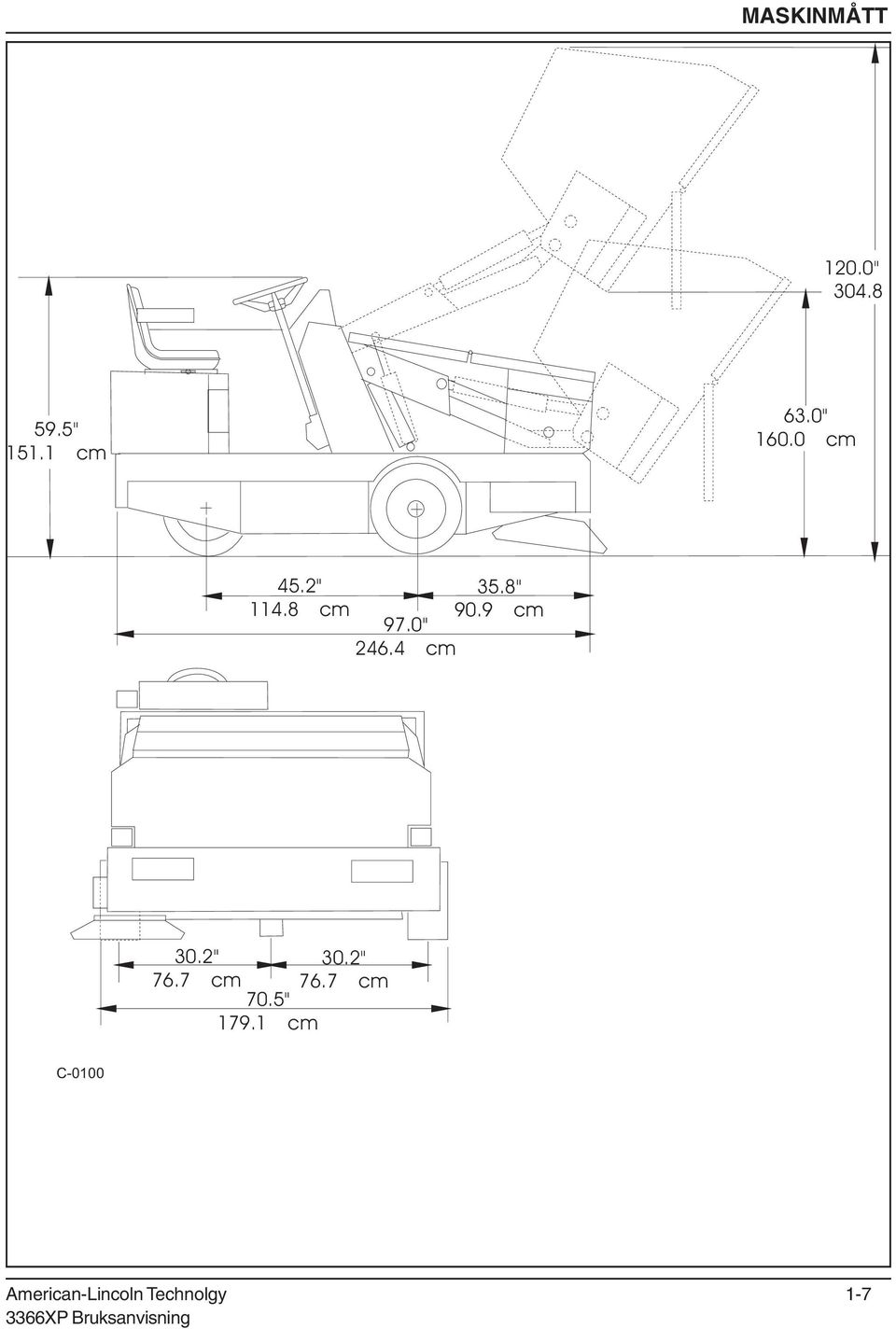

7 MASKINMÅTT 120.0" " cm 63.0" cm 45.2" cm 97.0" cm 35.8" 90.9 cm 30.2" 76.7 cm 70.5" cm 30.2" 76.7 cm C0100 AmericanLincoln Technolgy 17

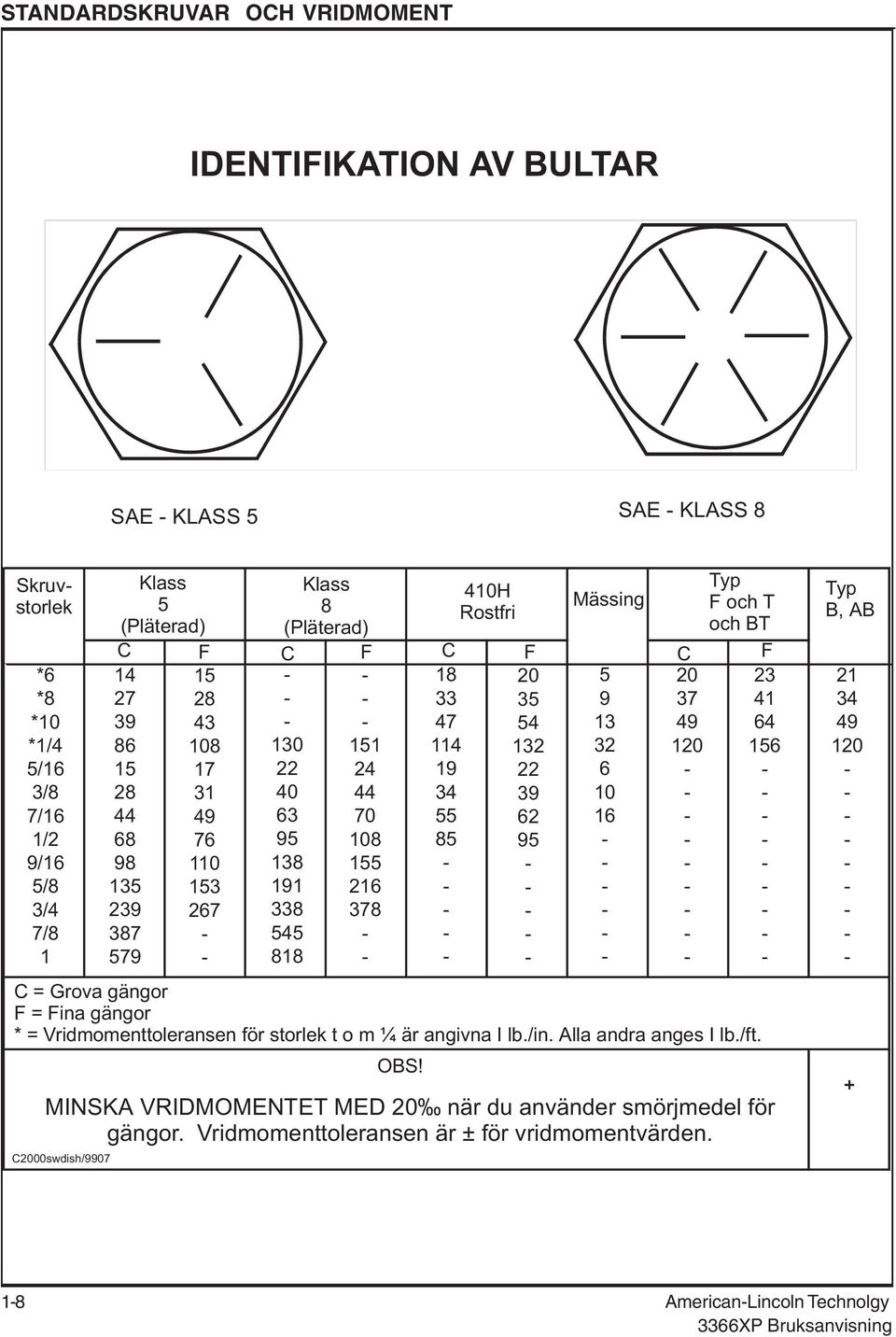

8 STANDARDSKRUVAR OCH VRIDMOMENT IDENTIFIKATION AV BULTAR SAE KLASS 5 SAE KLASS 8 Skruvstorlek *6 *8 *10 *1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 Klass 5 (Pläterad) 410H Rostfri Mässing Typ F och T och BT C F C F C F C F C=Grova gängor F=Fina gängor * = Vridmomenttoleransen för storlek tom¼ är angivna Ilb./in. Alla andra anges Ilb./ft. OBS! MINSKA VRIDMOMENTET MED 20 när du använder smörjmedel för gängor. Vridmomenttoleransen är ± för vridmomentvärden. C2000swdish/9907 Klass 8 (Pläterad) Typ B, AB AmericanLincoln Technolgy

9 VRIDMOMENTKRAV FÖR HYDRAULIK Nominell SAEstorlek VRIDMOMENTKRAV FÖR HYDRAULIK Änden med platt Oringspackning Gängstorlek, tum Svivelmutter, vridmoment SAE Oring för tappänden Gängstorek, tum Rakt beslag eller låmutter Vridmoment FTLB FTLB 3 * * 3/ / * * 1/ / / / / / / / / / / / / / * Typen ände för platt Oringpackning har inte definierats för denna rörstorlek OBS! Delar måste vara lätt oljade med hydraulvätska. STORLEKAR, ORING Artikelnummer OD ID Bredd Beskrivning ,441 0,301+0,005 0,07 Oringpackning, rörstorlrk ,629 0,489+0,005 0,07 Oringpackning, rörstorlrk ,879 0,739+0,005 0,07 Oringpackning, rörstorlrk 12 AmericanLincoln Technolgy 19

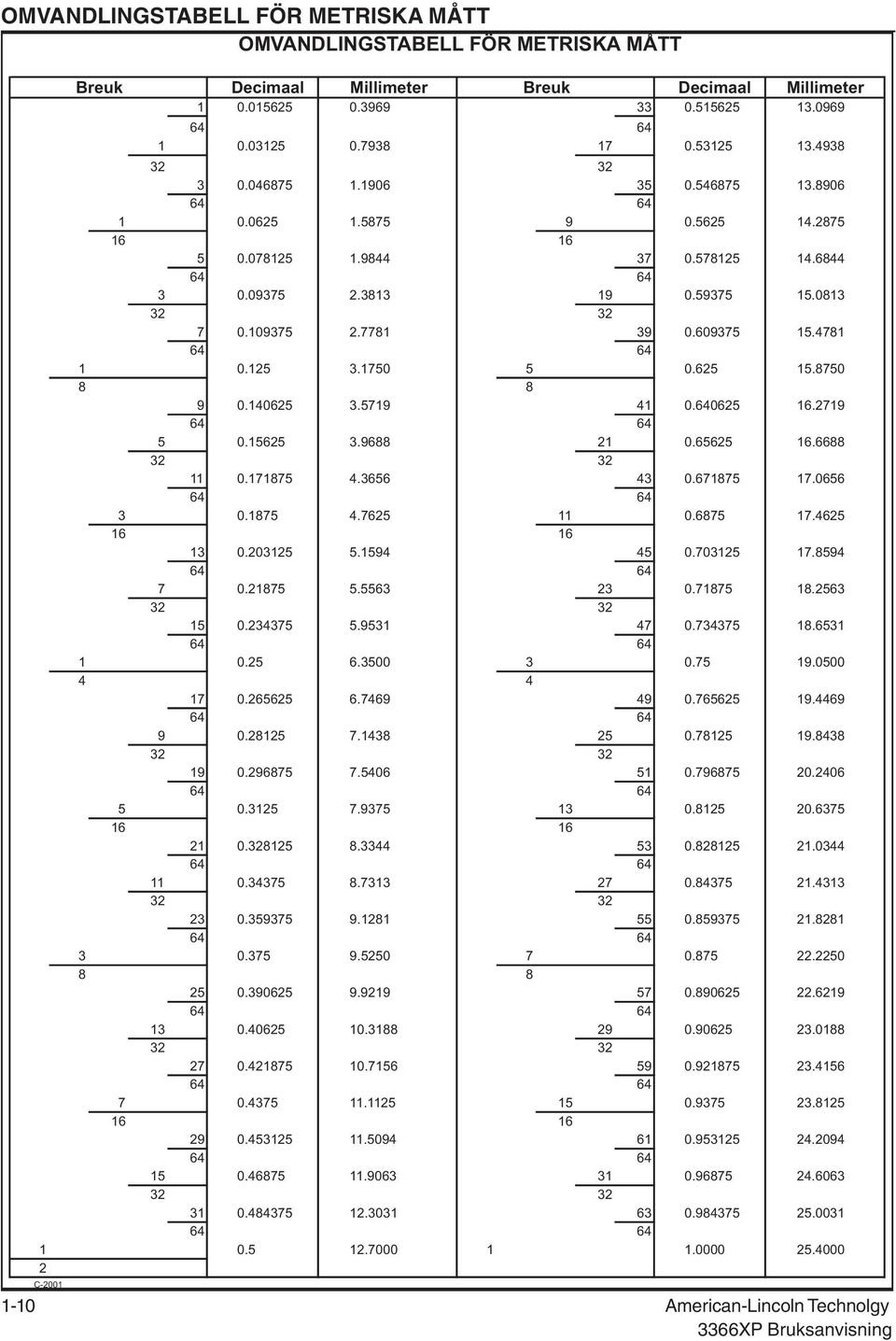

10 OMVANDLINGSTABELL FÖR METRISKA MÅTT OMVANDLINGSTABELL FÖR METRISKA MÅTT Breuk Decimaal Millimeter Breuk Decimaal Millimeter C AmericanLincoln Technolgy

11 KÖRA MASKIN C0133 FIGUR 1 Packa upp och förbereda maskinen för körning SOPMASKIN, MODELL 3366XP HAR LEVERERATS KOMPLETT, MEN FÖRSÖK INTE ATT KÖRA DEN UTAN ATT FÖRST LÄSA DESSA INSTRUKTIONER. 1. Packa upp maskinen och tag försiktigt bort den från pallen för att förhindra skada. 2. Koppla och dra åt batterikablar. 3. Fyll tanken med BLYFRI bensin eller dieselbränsle. VARNING Fyll aldrig tanken medan motorn går. Se alltid till att bensinbehållaren och sopmaskinen är elektriskt kopplade innan du fyller på bensin. Detta ordnas lätt genom att ha en isolerad kabel (permanent fastsatt vid dunken) med en batteriklämma i andra änden. 4. Kontrollera motorns oljenivå. Fast den är försedd med olja vid fabriken ska du kontrollera innan du startar motorn. Ingen särskild inkörningsolja används och det rekommenderade antalet körtimmar före det första oljebytet är detsamma som normalt. Se Underhållsdiagram. 5. Kontrollera kylvätskenivån i kylaren. Frostskyddsvätska av permanent typ har fyllts på vid fabriken som ger skydd till ungefär 37 C. För att bibehålla denna skyddsnivå ska du alltid lägga till en ½ del vatten till en ½ del frostskyddsvätska. 6. Kontrollera oljenivån i den hydrauliska reservoaren som finns mitt på maskinen vid sidan om motorn. Den hydrauliska reservoaren är full när du kan se olja i inspektionsglaset när behållaren är i läget DOWN (Ned). Om det behövs olja ska du fylla på ENDAST HYDRAULVÄTSKA, transmissionsolja av typ FORD F ATF. OBS! Efter de första 50 körtimmarna måste service utföras på motorn för att säkerställa hög prestanda och bekymmersfri drift i framtiden. Se Underhåll. AmericanLincoln Technolgy 111

12 SÃKERHETSINSTRUKTIONER VARNING FÖR SÄKER DRIFT SKA DU OBSERVERA FÖLJANDE VARNINGAR. OM DU INTE FÖLJER DESSA KAN DU SKAPA ALLVARLIG RISK FÖR SKADA PÅ DIG SJÄLV OCH ANDRA. DENNA MASKIN SKALL INTE ANVÄNDAS PÅ FARLIGA PLATSER, INKLUSIVE OMRÅDEN MED FLYKTIGT DAMM ELLER KONCENTRERADE ÅNGOR. 1. För att undvika eventuell skada på person eller egendom ska du läsa bruksanvisningen innan du utför kör maskinen. 2. Brandfara. Fint damm, bränslelösningar och förtunningsmedel kan explodera och kan orsaka allvarliga brännskador. 3. Använd inte denna maskin med eller i närheten av brandfarliga material eller ångor. Använd endast på platser med god ventilation. 4. Olämplig användning av tungt maskineri kan orsaka personskada. 5. Kör endast från den avsedda förarplatsen. Håll dig innanför maskinens sidor. Håll händer och fötter på sina reglage. Kör alltid i väl belysta områden. 6. Lämna inte den här maskinen på en ramp eller lastbrygga. Efter att du har stannat maskinen ska du stänga av alla brytare. 7. Töm inte sopbehållaren över en öppen grop eller lastbrygga. Töm inte sopbehållaren när maskinen står på en ramp. Maskinen måste stå på plan mark (vågrätt). 8. Kör endast när luckor, dörrar och åtkomstpaneler är säkert stängda. 9. Kör aldrig med sopbehållaren i upphöjt läge. 10. Föraren måste vara mycket försiktig under körning och svängar i backar eller ramper. 11. Starta, stanna, sväng, kör och bromsa mjukt. Sakta farten när du svänger. Undvik ojämna ytor och löst underlag. 12. Se upp för hinder, särskilt från taket. 13. Låt inga passagerare åka på maskinen. 14. Dra åt parkeringsbromsen när du lämnar maskinen. Blockera hjulet om maskinen ska parkeras på en ramp och när du arbetar på den. 15. Lämna aldrig förarplatsen medan motorn går. 16. Rapportera genast skada eller felaktig funktion. Kör inte maskinen förrän reparationer har utförts. 17. Underhåll och reparation måste utföras endast av auktoriserad personal. 18. Tryck aldrig manuellt ned den elektriska brytaren på den vänstra lyftarmen när sopbehållaren är höjd. VARNING FÖR ATT DENNA SOPMASKINS STABILITET SKA BIBEHÅLLAS UNDER NORMAL DRIFT SKA MOTVIKTERNA, HUVUDSKYDDET, BAKRE KOFÅNGARE ELLER ANNAN LIKNANDE UTRUSTNING SOM INSTALLERATS AV TILLVERKAREN SOM ORIGINALUTRUSTNING ALDRIG TAS BORT. OM DET BLIR NÖDVÄNDIGT ATT TA BORT SÅDAN UTRUSTNING FÖR REPARATION ELLER UNDERHÅLL SÅ SKA DENNA UTRUSTNING MONTERAS TILLBAKA INNAN SOPMASKINEN TAS I DRIFT IGEN. VARNING HJULENHETEN KAN EXPLODERA OCH ORSAKA ALLVARLIG PERSONSKADA ELLER DÖD. HJULENHET MÅSTE SERVAS AV VEDERBÖRLIGEN TRÄNAD OCH KVALIFICERAD PERSONAL ENLIGT AMERIKANSKA FEDERALA OSHA (OCCUPATIONAL SAFETY AND HEALTH ADMINISTRATION) STANDARD 29 CFR PART VARNING FYLL INTE PÅ LUFT I DÄCK OCH FÄLGENHETER SOM HAR KÖRTS MED MYCKET LITET ELLER INGEN LUFT I. DÄCK OCH FÄLJKOMPONENTER KAN EXPLODERA OCH ORSAKA ALLVARLIGA ELLER DÖDLIGA PERSONSKADOR. Släpp alltid ut luften fullständigt ur däck och hjulenhet innan du tar bort det från fordonet för service. Ett däck har för litet luft när det är pumpat till 80 % eller mindre av det rekommenderade lufttrycket. Använd aldrig däck och fäljkomponenter som inte hör ihop. WEEE Symbol Information SWEDEN Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) Denna markering på produkten och i manualen anger att den inte bör sorteras tillsammans med annat hushållsavfall när dess livstid är över. Till förebyggande av skada på miljö och hälsa bör produkten hanteras separat för ändamålsenlig återvinning av dess beståndsdelar. Hushållsanvändare bör kontakta den återförsäljare som sålt produkten eller sin kommun för vidare information om var och hur produkten kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten bör inte hanteras tillsammans med annat kommersiellt avfall. 112 AmericanLincoln Technolgy

13 REGLAGE OCH INSTRUMENT TUTA LJUSBRYTARE BRYTARE FÖR ARBETSLJUS HUVUDBORSTLYFT VÄNSTRA SIDEANS BORSTLYFT OCH STRÖMREGLAGE LAMPAN KONTROLLERA MOTOR (BENSIN, GASOL) BENSIN/GASOL STYRSPAK FÖR SOPBEHÅLLARE TÖM/RETUR LYFTSPAK GLÖDSTIFT GASREGLAGE FÖR (DIESEL) DIESEL SOPBEHALLÅRE ÖVERSPÄNNINGSSKYDD PARKERINGSBROMS VATTENTEMPERATURMÄTARE TIMMÄTARE BRÄNSLEMÄTARE OLJETRYCKMÄTARE SPÄNNINGSMÄTARE BRYTARE FÖR BORSTE OCT FLÄKT BRYTARE FÖR SKAKARMOTOR HÖGRA SIDANS BORSTLYFT OCH KRAFTREGLAGE BRYTARE FÖR VÅTSOPNINGSFÖRBIKOPPLING TÄNDNING RIKTNINGSVISARE FOTBROMS FARTOCH BACKLARM STOLSREGLAGE STYRPEDAL P4586ecp FIGUR 2 VATTENTEMPERATURMÄTARE, se figur 2 Vattentemperaturmätaren finns på instrumentpanelen till vänster om bränslemätaren. Instrumentet aktiveras av en givare i motorn. Det visar motorns vattentemperatur i grader Farenheit. TIMMÄTARE Se figur 2 Denna mätare finns till vänster om oljetrycksmätaren på instrumentpanelen. Denna mätare aktiveras när tändningslåset står i läget IGN/ON (Tändning/på). Mätaren indikerar maskinens faktiska körtid. Mätaren kan används för att indikera när underhåll ska utföras på maskinen. BRÄNSLEMÄTARE se figur 2 Bränslemätaren finns mellan vattentemperaturmätaren och spänningsmätaren på instrumentpanelen och indikerar bränslenivån i tanken. OLJETRYCKMÄTARE, se figur 2 Oljetryckmätaren finns på instrumentpanelen till höger om timmätaren. Instrumentet är mekaniskt och aktiveras av en givare i motorn. Det visar motorns oljetryck i PSI. SPÄNNINGSMÄTARE, Se figur 2 Spänningsmätaren finns på manöverpanelen till vänster om bränslemätaren. Mätaren visar om batteriet laddas eller laddas ur. När tändningsnyckeln är i läget ACC (Tillbehör) registrerar mätaren ungefär 12 V. Mätaren visar ungefär 13 till 14,5 V när motorn går. Detta visar att generatorn fungerar riktigt. AmericanLincoln Technolgy 113

14 REGLAGE OCH INSTRUMENT INSPEKTIONSGLAS FÖR HYDRAULVÄTSKA P4696A FIGUR 3 INSPEKTIONSGLAS FÖR HYDRAULVÄTSKA, se figur 3 Inspektionsglaset finns på sidan av den hydrauliska oljereservoaren. Det visar nivån av hydraulolja i reservoaren. Vätskenivån måste vara synlig i syningsglaset när sopbehållaren är i läget DOWN (Ned). Om syningsglaset är alldeles fullt är det för mycket vätska i reservoaren. BRYTARE FÖR BORSTE OCH FLÄKT, se figur 2 Brytaren för borsten och fläkten finns till vänster om den högra spaken för sidoborsten. Denna brytare reglerar kraft till borstarna och vakuumfläktsystemet. Den har lägen för ON/OFF (Av/ På). BRYTARE FÖR SKAKARMOTOR, se figur 2 Brytaren för skakarmotorn finns under brytaren för borsten och fläkten. Detta är en momentan brytare som aktiverar filterskakarmotorerna. Håll brytaren nere i 20 till 30 sekunder för att aktivera skakarmotorerna. När skakarmotorerna har aktiverats stannar borstarna och fläkthjulet. Skakarmotorerna kör endast med sopbehållaren i läget SWEEP (Sopa). Brytaren finns inte på manöverpanelen om maskinen är utrustad med CDC (Dust Control Filter, dammkontrollfilter) (Tillval). TIDSINSTÄLLD BRYTARE FÖR SKAKARMOTOR (TILLVAL) se figur 2 Brytaren för skakarmotorn finns under brytaren för borsten och fläkten. Detta är en momentan brytare som aktiverar filterskakarmotorerna i 20 till 30 sekunder efter att den blivit nedtryckt. När skakarmotorerna har aktiverats stannar borstarna och fläkthjulet. Skakarmotorerna kör endast med sopbehållaren i läget SWEEP (Sopa). 114 AmericanLincoln Technolgy

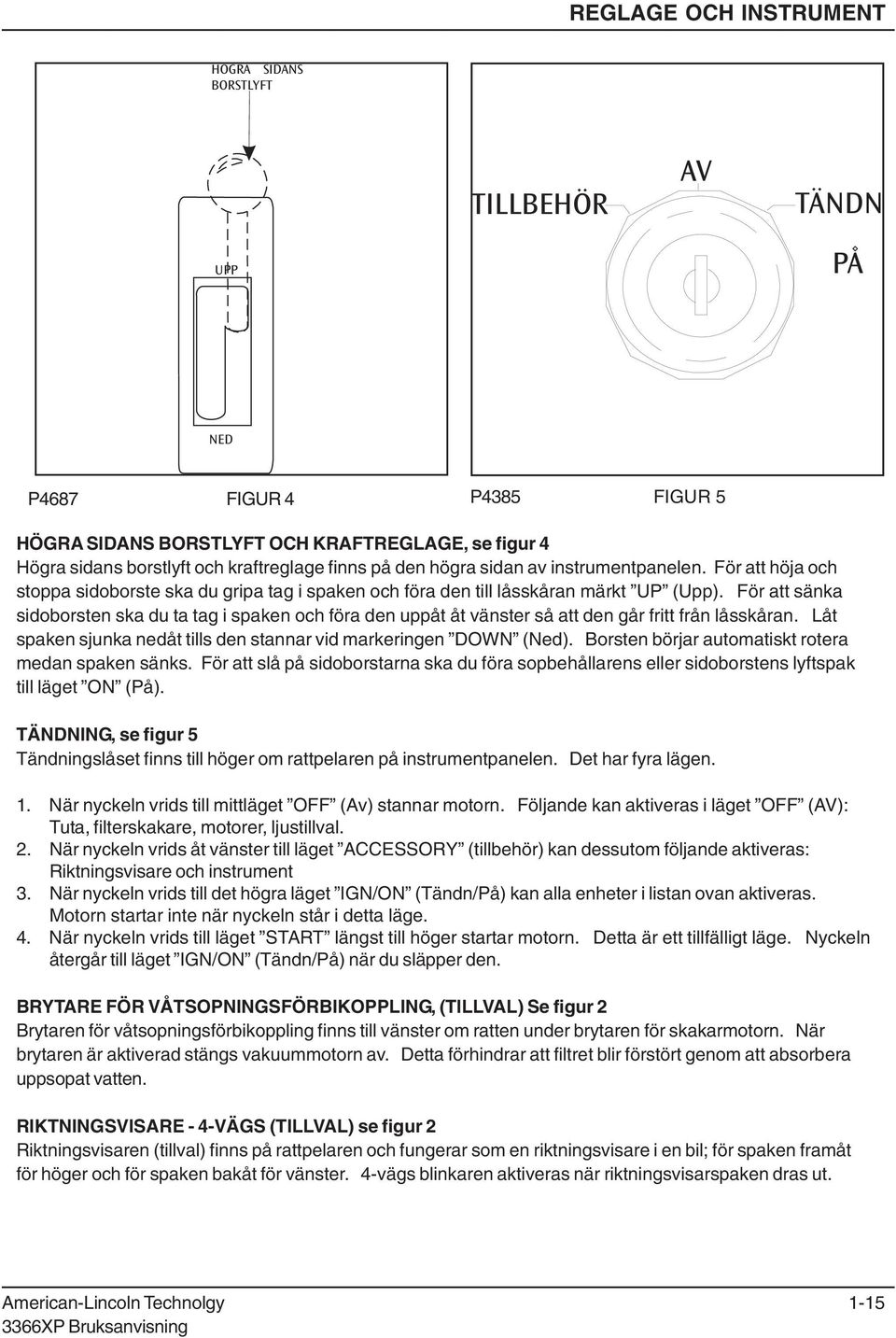

15 REGLAGE OCH INSTRUMENT HÖGRA SIDANS BORSTLYFT TILLBEHÖR AV TÄNDN UPP PÅ NED P4687 FIGUR 4 P4385 FIGUR 5 HÖGRA SIDANS BORSTLYFT OCH KRAFTREGLAGE, se figur 4 Högra sidans borstlyft och kraftreglage finns på den högra sidan av instrumentpanelen. För att höja och stoppa sidoborste ska du gripa tag i spaken och föra den till låsskåran märkt UP (Upp). För att sänka sidoborsten ska du ta tag i spaken och föra den uppåt åt vänster så att den går fritt från låsskåran. Låt spaken sjunka nedåt tills den stannar vid markeringen DOWN (Ned). Borsten börjar automatiskt rotera medan spaken sänks. För att slå på sidoborstarna ska du föra sopbehållarens eller sidoborstens lyftspak till läget ON (På). TÄNDNING, se figur 5 Tändningslåset finns till höger om rattpelaren på instrumentpanelen. Det har fyra lägen. 1. När nyckeln vrids till mittläget OFF (Av) stannar motorn. Följande kan aktiveras i läget OFF (AV): Tuta, filterskakare, motorer, ljustillval. 2. När nyckeln vrids åt vänster till läget ACCESSORY (tillbehör) kan dessutom följande aktiveras: Riktningsvisare och instrument 3. När nyckeln vrids till det högra läget IGN/ON (Tändn/På) kan alla enheter i listan ovan aktiveras. Motorn startar inte när nyckeln står i detta läge. 4. När nyckeln vrids till läget START längst till höger startar motorn. Detta är ett tillfälligt läge. Nyckeln återgår till läget IGN/ON (Tändn/På) när du släpper den. BRYTARE FÖR VÅTSOPNINGSFÖRBIKOPPLING, (TILLVAL) Se figur 2 Brytaren för våtsopningsförbikoppling finns till vänster om ratten under brytaren för skakarmotorn. När brytaren är aktiverad stängs vakuummotorn av. Detta förhindrar att filtret blir förstört genom att absorbera uppsopat vatten. RIKTNINGSVISARE 4VÄGS (TILLVAL) se figur 2 Riktningsvisaren (tillval) finns på rattpelaren och fungerar som en riktningsvisare i en bil; för spaken framåt för höger och för spaken bakåt för vänster. 4vägs blinkaren aktiveras när riktningsvisarspaken dras ut. AmericanLincoln Technolgy 115

16 REGLAGE OCH INSTRUMENT NEUTRAL NEUTRAL FRAMÅT BACKA FOTBROMS P4689 FIGUR 6 P4066 FIGUR 7 FOTBROMS, se figur 6 Bromspedalen finns till höger om rattpelaren på förarplatsens golv. Framhjulens fotbroms är ett mekaniskt system som manövreras av bromspedalen. FART OCH STYRPEDAL, se figur 7 Fart och styrpedalen finns på förarplatsens golv, till höger om bromspedalen. Fart och styrpedalen reglerar maskinens riktning och körhastighet. 1. Tryck med foten på den övre delen av pedalen. Maskinen rör sig framåt. 2. Öka trycket med foten på den övre delen av pedalen om du vill öka hastigheten framåt. 3. Tryck med foten på den undre delen av pedalen. Maskinen rör sig bakåt. 4. Öka trycket med foten på den undre delen av pedalen om du vill öka hastigheten bakåt. 5. För att stanna maskinen ska du trycka lätt med foten på andra änden av fart och styrpedalen. Om maskinen rör sig framåt tryck lätt med foten på den undre delen av pedalen. Om maskinen rör sig bakåt tryck lätt med foten på den övre delen av pedalen. BACKLARM (TILLVAL) se figur 2 Backlarmet styrs av en brytare som är placerad under den undre delen av fart och styrpedalen. Larmet gör ett kraftigt oljud när maskinen backar. STOLSREGLAGE, se figur 2 Denna spak finns till höger om sitsen. Denna spak gör att sitsen kan justeras framåt eller bakåt när spaken manövreras. 116 AmericanLincoln Technolgy

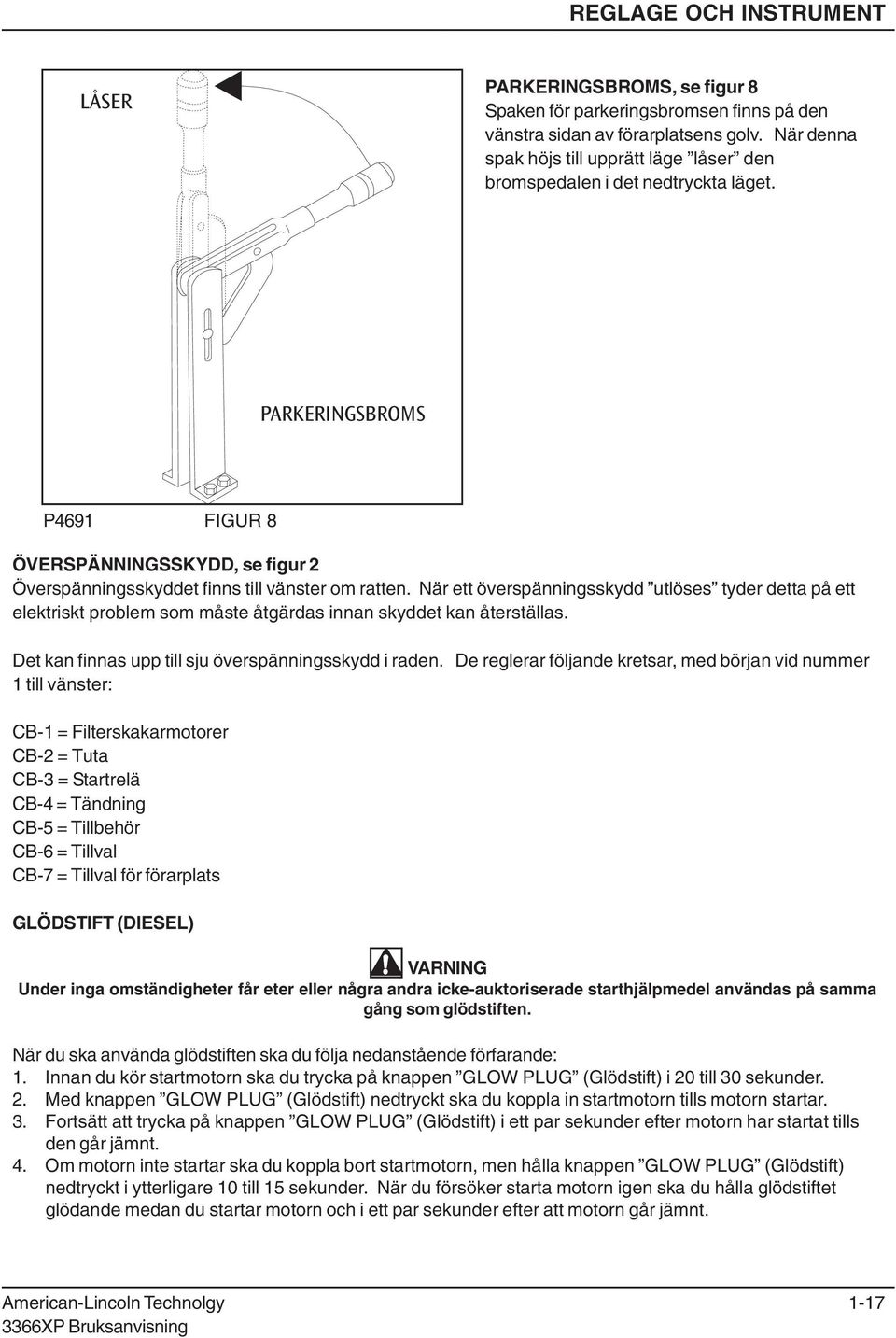

17 REGLAGE OCH INSTRUMENT LÅSER PARKERINGSBROMS, se figur 8 Spaken för parkeringsbromsen finns på den vänstra sidan av förarplatsens golv. När denna spak höjs till upprätt läge låser den bromspedalen i det nedtryckta läget. PARKERINGSBROMS P4691 FIGUR 8 ÖVERSPÄNNINGSSKYDD, se figur 2 Överspänningsskyddet finns till vänster om ratten. När ett överspänningsskydd utlöses tyder detta på ett elektriskt problem som måste åtgärdas innan skyddet kan återställas. Det kan finnas upp till sju överspänningsskydd i raden. De reglerar följande kretsar, med början vid nummer 1 till vänster: CB1 = Filterskakarmotorer CB2 = Tuta CB3 = Startrelä CB4 = Tändning CB5 = Tillbehör CB6 = Tillval CB7 = Tillval för förarplats GLÖDSTIFT (DIESEL) VARNING Under inga omständigheter får eter eller några andra ickeauktoriserade starthjälpmedel användas på samma gång som glödstiften. När du ska använda glödstiften ska du följa nedanstående förfarande: 1. Innan du kör startmotorn ska du trycka på knappen GLOW PLUG (Glödstift) i 20 till 30 sekunder. 2. Med knappen GLOW PLUG (Glödstift) nedtryckt ska du koppla in startmotorn tills motorn startar. 3. Fortsätt att trycka på knappen GLOW PLUG (Glödstift) i ett par sekunder efter motorn har startat tills den går jämnt. 4. Om motorn inte startar ska du koppla bort startmotorn, men hålla knappen GLOW PLUG (Glödstift) nedtryckt i ytterligare 10 till 15 sekunder. När du försöker starta motorn igen ska du hålla glödstiftet glödande medan du startar motorn och i ett par sekunder efter att motorn går jämnt. AmericanLincoln Technolgy 117

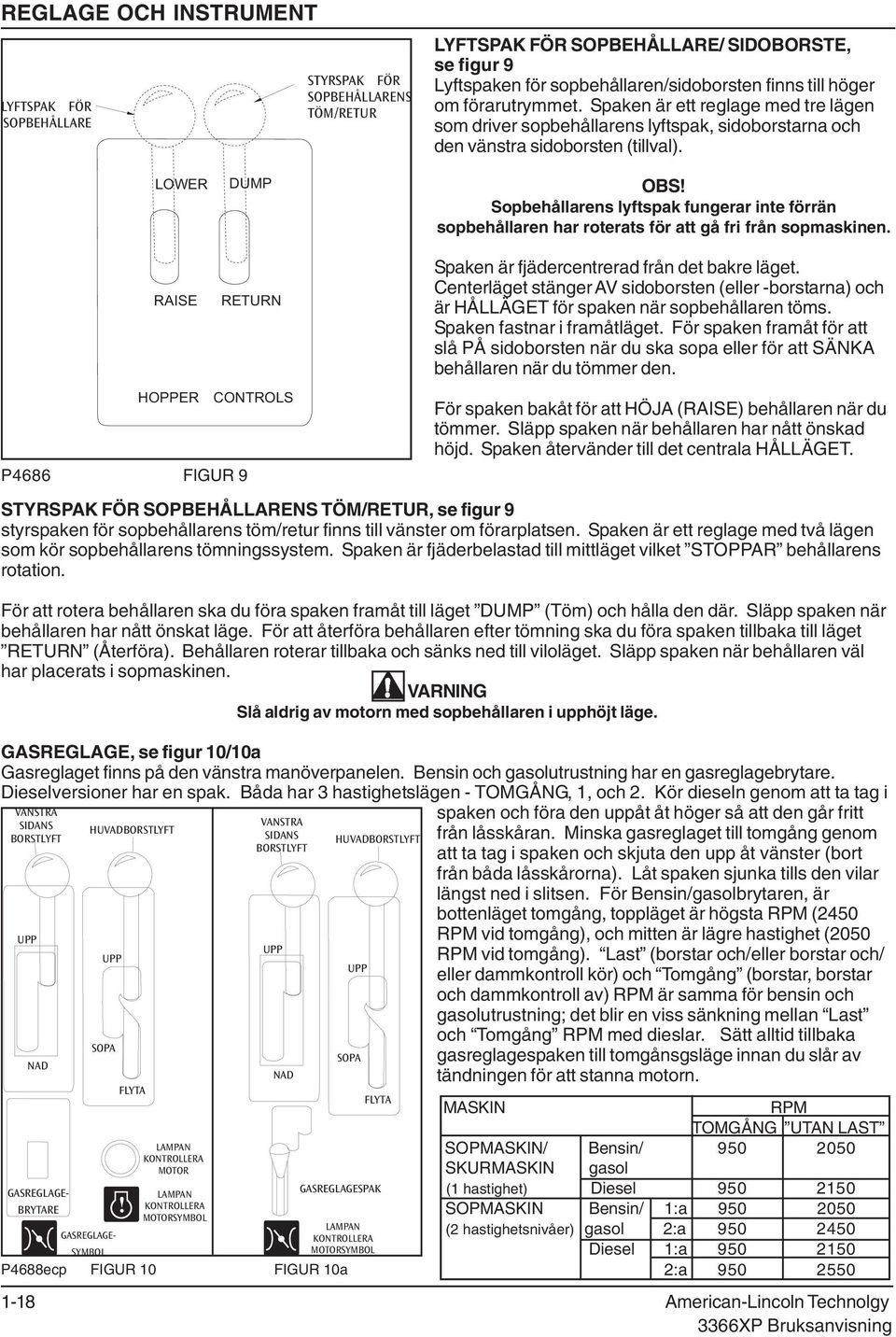

18 REGLAGE OCH INSTRUMENT LYFTSPAK FÖR SOPBEHÅLLARE STYRSPAK FÖR SOPBEHÅLLARENS TÖM/RETUR LYFTSPAK FÖR SOPBEHÅLLARE/ SIDOBORSTE, se figur 9 Lyftspaken för sopbehållaren/sidoborsten finns till höger om förarutrymmet. Spaken är ett reglage med tre lägen som driver sopbehållarens lyftspak, sidoborstarna och den vänstra sidoborsten (tillval). LOWER RAISE DUMP RETURN OBS! Sopbehållarens lyftspak fungerar inte förrän sopbehållaren har roterats för att gå fri från sopmaskinen. Spaken är fjädercentrerad från det bakre läget. Centerläget stänger AV sidoborsten (eller borstarna) och är HÅLLÄGET för spaken när sopbehållaren töms. Spaken fastnar i framåtläget. För spaken framåt för att slå PÅ sidoborsten när du ska sopa eller för att SÄNKA behållaren när du tömmer den. HOPPER P4686 FIGUR 9 CONTROLS För spaken bakåt för att HÖJA (RAISE) behållaren när du tömmer. Släpp spaken när behållaren har nått önskad höjd. Spaken återvänder till det centrala HÅLLÄGET. STYRSPAK FÖR SOPBEHÅLLARENS TÖM/RETUR, se figur 9 styrspaken för sopbehållarens töm/retur finns till vänster om förarplatsen. Spaken är ett reglage med två lägen som kör sopbehållarens tömningssystem. Spaken är fjäderbelastad till mittläget vilket STOPPAR behållarens rotation. För att rotera behållaren ska du föra spaken framåt till läget DUMP (Töm) och hålla den där. Släpp spaken när behållaren har nått önskat läge. För att återföra behållaren efter tömning ska du föra spaken tillbaka till läget RETURN (Återföra). Behållaren roterar tillbaka och sänks ned till viloläget. Släpp spaken när behållaren väl har placerats i sopmaskinen. VARNING Slå aldrig av motorn med sopbehållaren i upphöjt läge. GASREGLAGE, se figur 10/10a Gasreglaget finns på den vänstra manöverpanelen. Bensin och gasolutrustning har en gasreglagebrytare. Dieselversioner har en spak. Båda har 3 hastighetslägen TOMGÅNG, 1, och 2. Kör dieseln genom att ta tag i VANSTRA SIDANS BORSTLYFT UPP NAD GASREGLAGE BRYTARE HUVADBORSTLYFT UPP SOPA GASREGLAGE SYMBOL FLYTA! LAMPAN KONTROLLERA MOTOR LAMPAN KONTROLLERA MOTORSYMBOL VANSTRA SIDANS BORSTLYFT UPP NAD HUVADBORSTLYFT UPP SOPA FLYTA GASREGLAGESPAK LAMPAN KONTROLLERA MOTORSYMBOL P4688ecp FIGUR 10 FIGUR 10a spaken och föra den uppåt åt höger så att den går fritt från låsskåran. Minska gasreglaget till tomgång genom att ta tag i spaken och skjuta den upp åt vänster (bort från båda låsskårorna). Låt spaken sjunka tills den vilar längst ned i slitsen. För Bensin/gasolbrytaren, är bottenläget tomgång, toppläget är högsta RPM (2450 RPM vid tomgång), och mitten är lägre hastighet (2050 RPM vid tomgång). Last (borstar och/eller borstar och/ eller dammkontroll kör) och Tomgång (borstar, borstar och dammkontroll av) RPM är samma för bensin och gasolutrustning; det blir en viss sänkning mellan Last och Tomgång RPM med dieslar. Sätt alltid tillbaka gasreglagespaken till tomgånsgsläge innan du slår av tändningen för att stanna motorn. MASKIN RPM TOMGÅNG UTAN LAST SOPMASKIN/ Bensin/ SKURMASKIN gasol (1 hastighet) Diesel SOPMASKIN Bensin/ 1:a (2 hastighetsnivåer) gasol 2:a Diesel 1:a :a AmericanLincoln Technolgy

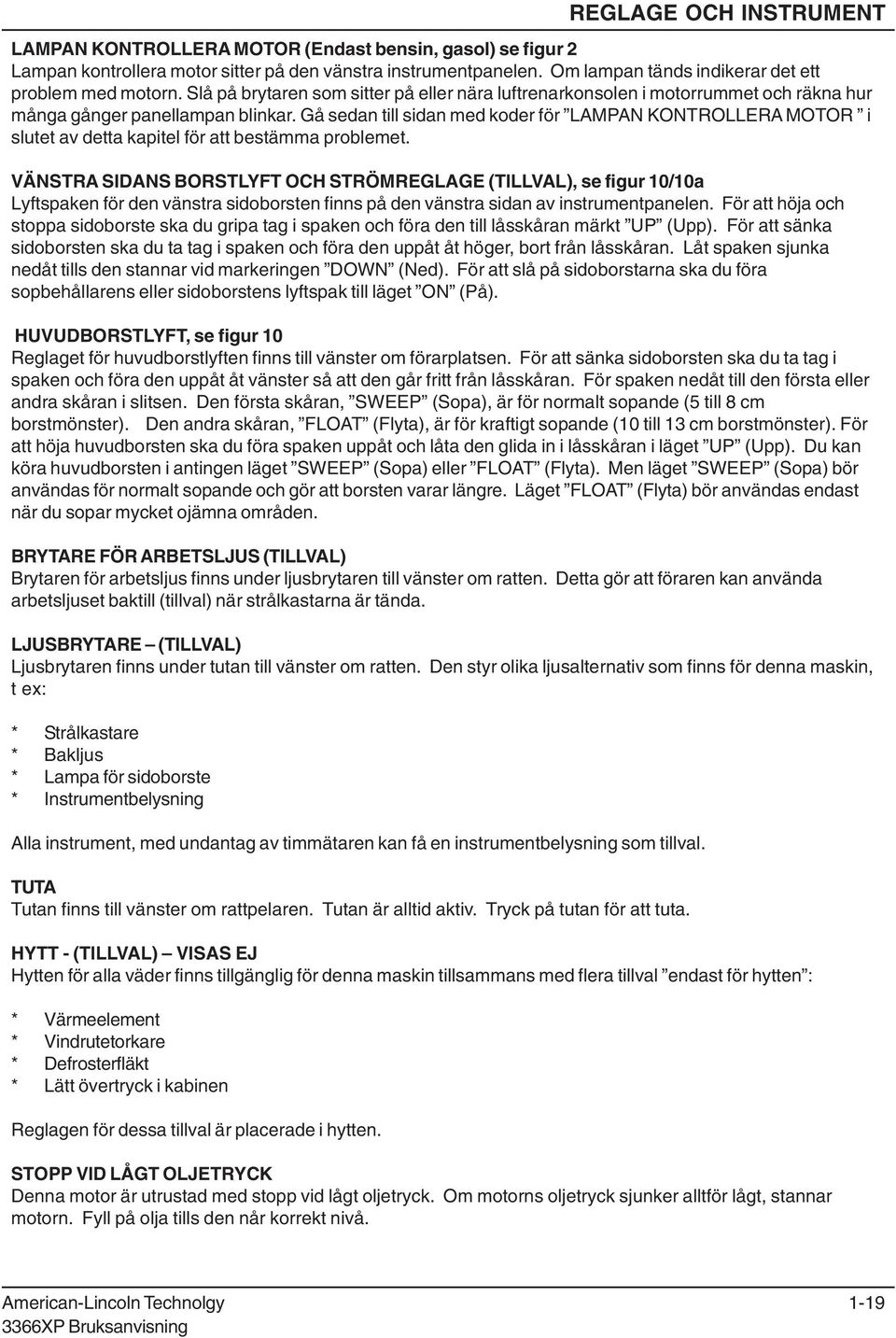

19 LAMPAN KONTROLLERA MOTOR (Endast bensin, gasol) se figur 2 Lampan kontrollera motor sitter på den vänstra instrumentpanelen. Om lampan tänds indikerar det ett problem med motorn. Slå på brytaren som sitter på eller nära luftrenarkonsolen i motorrummet och räkna hur många gånger panellampan blinkar. Gå sedan till sidan med koder för LAMPAN KONTROLLERA MOTOR i slutet av detta kapitel för att bestämma problemet. VÄNSTRA SIDANS BORSTLYFT OCH STRÖMREGLAGE (TILLVAL), se figur 10/10a Lyftspaken för den vänstra sidoborsten finns på den vänstra sidan av instrumentpanelen. För att höja och stoppa sidoborste ska du gripa tag i spaken och föra den till låsskåran märkt UP (Upp). För att sänka sidoborsten ska du ta tag i spaken och föra den uppåt åt höger, bort från låsskåran. Låt spaken sjunka nedåt tills den stannar vid markeringen DOWN (Ned). För att slå på sidoborstarna ska du föra sopbehållarens eller sidoborstens lyftspak till läget ON (På). HUVUDBORSTLYFT, se figur 10 Reglaget för huvudborstlyften finns till vänster om förarplatsen. För att sänka sidoborsten ska du ta tag i spaken och föra den uppåt åt vänster så att den går fritt från låsskåran. För spaken nedåt till den första eller andra skåran i slitsen. Den första skåran, SWEEP (Sopa), är för normalt sopande (5 till 8 cm borstmönster). Den andra skåran, FLOAT (Flyta), är för kraftigt sopande (10 till 13 cm borstmönster). För att höja huvudborsten ska du föra spaken uppåt och låta den glida in i låsskåran i läget UP (Upp). Du kan köra huvudborsten i antingen läget SWEEP (Sopa) eller FLOAT (Flyta). Men läget SWEEP (Sopa) bör användas för normalt sopande och gör att borsten varar längre. Läget FLOAT (Flyta) bör användas endast när du sopar mycket ojämna områden. BRYTARE FÖR ARBETSLJUS (TILLVAL) Brytaren för arbetsljus finns under ljusbrytaren till vänster om ratten. Detta gör att föraren kan använda arbetsljuset baktill (tillval) när strålkastarna är tända. LJUSBRYTARE (TILLVAL) Ljusbrytaren finns under tutan till vänster om ratten. Den styr olika ljusalternativ som finns för denna maskin, t ex: * Strålkastare * Bakljus * Lampa för sidoborste * Instrumentbelysning Alla instrument, med undantag av timmätaren kan få en instrumentbelysning som tillval. TUTA Tutan finns till vänster om rattpelaren. Tutan är alltid aktiv. Tryck på tutan för att tuta. HYTT (TILLVAL) VISAS EJ Hytten för alla väder finns tillgänglig för denna maskin tillsammans med flera tillval endast för hytten : * Värmeelement * Vindrutetorkare * Defrosterfläkt * Lätt övertryck i kabinen Reglagen för dessa tillval är placerade i hytten. REGLAGE OCH INSTRUMENT STOPP VID LÅGT OLJETRYCK Denna motor är utrustad med stopp vid lågt oljetryck. Om motorns oljetryck sjunker alltför lågt, stannar motorn. Fyll på olja tills den når korrekt nivå. AmericanLincoln Technolgy 119

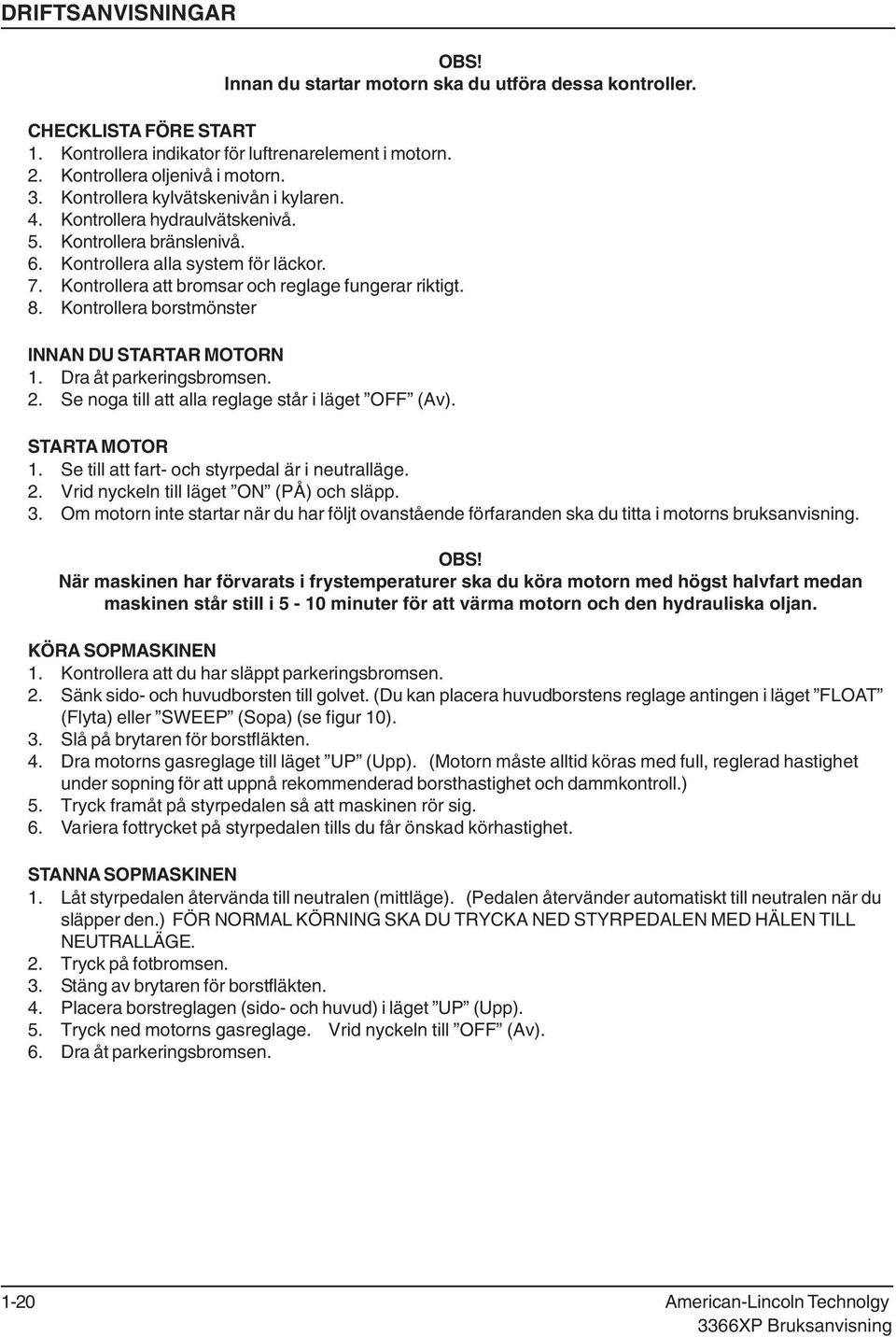

20 DRIFTSANVISNINGAR OBS! Innan du startar motorn ska du utföra dessa kontroller. CHECKLISTA FÖRE START 1. Kontrollera indikator för luftrenarelement i motorn. 2. Kontrollera oljenivå i motorn. 3. Kontrollera kylvätskenivån i kylaren. 4. Kontrollera hydraulvätskenivå. 5. Kontrollera bränslenivå. 6. Kontrollera alla system för läckor. 7. Kontrollera att bromsar och reglage fungerar riktigt. 8. Kontrollera borstmönster INNAN DU STARTAR MOTORN 1. Dra åt parkeringsbromsen. 2. Se noga till att alla reglage står i läget OFF (Av). STARTA MOTOR 1. Se till att fart och styrpedal är i neutralläge. 2. Vrid nyckeln till läget ON (PÅ) och släpp. 3. Om motorn inte startar när du har följt ovanstående förfaranden ska du titta i motorns bruksanvisning. OBS! När maskinen har förvarats i frystemperaturer ska du köra motorn med högst halvfart medan maskinen står still i 5 10 minuter för att värma motorn och den hydrauliska oljan. KÖRA SOPMASKINEN 1. Kontrollera att du har släppt parkeringsbromsen. 2. Sänk sido och huvudborsten till golvet. (Du kan placera huvudborstens reglage antingen i läget FLOAT (Flyta) eller SWEEP (Sopa) (se figur 10). 3. Slå på brytaren för borstfläkten. 4. Dra motorns gasreglage till läget UP (Upp). (Motorn måste alltid köras med full, reglerad hastighet under sopning för att uppnå rekommenderad borsthastighet och dammkontroll.) 5. Tryck framåt på styrpedalen så att maskinen rör sig. 6. Variera fottrycket på styrpedalen tills du får önskad körhastighet. STANNA SOPMASKINEN 1. Låt styrpedalen återvända till neutralen (mittläge). (Pedalen återvänder automatiskt till neutralen när du släpper den.) FÖR NORMAL KÖRNING SKA DU TRYCKA NED STYRPEDALEN MED HÄLEN TILL NEUTRALLÄGE. 2. Tryck på fotbromsen. 3. Stäng av brytaren för borstfläkten. 4. Placera borstreglagen (sido och huvud) i läget UP (Upp). 5. Tryck ned motorns gasreglage. Vrid nyckeln till OFF (Av). 6. Dra åt parkeringsbromsen. 120 AmericanLincoln Technolgy

21 OBS! När du har stannat motorn ska du utföra kontrollerna efter körning. CHECKLISTA EFTER KÖRNING 1. Rengör sopbehållaren. 2. Kontrollera sopborstar för slitage eller skada. 3. Kontrollera alla flappar för slitage, skada och justering. 4. Fyll bränsletanken. VARNING Bensintankens lock finns bakom förarsitsen. Förväxla inte den hydrauliska reservoaren och bensintanken. 5. Kontrollera alla system för läckor. DRIFTSANVISNINGAR LYFTSPAKEN SPAK FÖR TÖM P4585 FIGUR 11 TÖMMA SOPBEHÅLLARE 1. Ställ motors gasreglage i fullgasläge. 2. För behållarens spak för rotera och töm till läget DUMP (Töm). Behållaren börjar rotera. 3. När behållaren väl roterar dubbelt så fort fungerar lyftspaken. Lyft behållaren till önskad nivå (ÅTMINSTONE 20 cm lyft krävs) genom att dra tillbaka lyftspaken till läget RAISE (Lyft). 4. Kör långsamt framåt 30 till 45 cm med behållaren lyft innan du avslutar tömningscykeln. 5. För behållarens spak för rotera och töm till läget DUMP (Töm) för att avsluta tömningscykeln. 6. Backa långsamt 30 till 45 cm med behållaren lyft så att den går fritt från containern innan du sänker behållaren. 7. För behållarens spak för rotera och töm till läget RETURN (Återvänd). Behållaren roterar automatiskt och sänks till rätt läge. VARNING Stäng aldrig av motorn med sopbehållaren i upphöjt läge. AmericanLincoln Technolgy 121

22 DRIFTSANVISNINGAR DRIVPUMP BOGSERINGSANVISNINGAR 1. Leta reda på axeln för bogseringsförlängningen som visas i figur 12. Den finns under pumpen. 2. För att öppna den hydrauliska kretsen till hjulens drivmotor ska du vrida axeln Efter bogsering ska du vrida axeln 90 till dess ursprungliga läge. AXELN FÖR BOGSERING FRAMSIDA OM MASKIN C0192 FIGUR 12 DAMMFILTER Filterpanelen kan regelbundet tas bort från behållaren och blåsas av med komprimerad luft (får inte överstiga 7 kg/cm², 100 psi) eller tvättas med tvål och vatten. (Försök inte använda filterpaneler som inte är fullständigt torra.) DAMMKONTROLLSYSTEMET Systemet av plåtar som är inbyggt i sopbehållaren är konstruerat för att minimera damm i luften medan maskinen sopar. Det sopade skräpet kastas i sopbehållaren. Vakuumpropellern drar det lättare dammet upp och genom ett system av plåtar. Förrengöringsflappen separerar de tyngre dammpartiklarna till ett område nedanför filtren. De lättare dammpartiklarna fångas upp av dammfiltret. Detta gör att dammfiltret förblir renare och är lättare att skaka rent. När dammfiltret blir igensatt ska du trycka på brytaren för filterskakaren för att starta dammskakarcykeln. Detta förlänger filtrets livslängd. OBS! Huvudborsten och fläkthjulet slås av automatiskt under skakningscykeln. P4695 FIGUR AmericanLincoln Technolgy

23 GASOLDRIVEN SOPMASKIN SÄKERHETSKRAV 1. Håll cigaretter, gnistor och öppen eld borta när du arbetar med gasolutrustning, när du inspekterar för gasläckor eller när gasoltankar finns nära. 2. Kontrollera att alla komponenter fungerar rätt. Byt ut gasolkomponenterna när så behövs. Koppla aldrig förbi defekta säkerhetskomponenter. 3. Kontrollera förläggningen av alla gasolslangar. Håll dem borta från skarpa kanter, avgasrör och andra heta ytor. Kontrollera att de inte är slitna eller försämrade. 4. Kontrollera att det inte luktar gas innan och medan du startar maskinen. Om du märker gaslukt ska du stanna och kontrollera att det inte finns läckor eller fel på komponenter. 5. Se till att gasoltanken inte har några repor eller bucklor. 6. Se till att bränsleutloppet är rent och oskadat. Se till att tankens bränsleutlopp passar maskinens bränsleutlopp. 7. Håll motorn trimmad. 8. Se till att gasoltanken matchar bränslesystemet. 9. Se till att gasoltanken är ordentligt fastsatt på maskinen, att hållarkonsolen klämmer fast tanken och att placeringsstiftet är på plats. 10. Parkera maskinen i på en skuggig, sval plats när den inte används. 11. Håll gasoltankens serviceventil stängd när tanken inte används. 12. Fyll aldrig gasoltanken för mycket. Fyll gasoltanken till den rekommenderade vikt som är stämplad på tanken. 13. Var försiktig när du hanterar gasoltankar. Du får aldrig tappa eller släpa dem. 14. Förvara och transportera alltid gasoltankar med säkerhetsventilen i läget UPP. 15. Undvik kontakt med gasolbränslet så att du undviker frostskador på huden. När maskinen ska stå oanvänd en tid (under natten), ska du parkera den på angivet ställe, stänga av serviceventilen vid tanken och köra motorn tills det återstående bränslet är slut. Stäng sedan av tändningen. CHECKLISTA FÖR GASOLDRIFT Du kan snabbt gå igenom checklistan. Var noga med att utföra alla kontroller som visas i underhållsdiagrammet. 1. Kontrollera kopplingar för läckor. 2. Öppna gasoltankventilen. 3. Kontrollera regulatorn. (Se figur 15) 4. Starta motorn. GASOLINGÅNG VATTEN ÅNGUTSLÄPP PLUGG P4563ecp FIGUR 15 MONTERINGSHÅL AmericanLincoln Technolgy 123

24 GASOLDRIVEN SOPMASKIN GASOLSYSTEM Gasolbränslesystemet består av flera komponenter som inte finns i bensinsystemet. Gasolbränslesystemet innehåller även de beslag och ledningar som hör till för gasolkomponenterna. Detta är de viktigaste gasolkomponenterna: Dessa komponenter är inställda på fabriken, försök att justera dessa komponenter ska bara göras av auktoriserad servicepersonal. 1. En gasolförgasare 2. En kombinerad vattenuppvärmd förångare och regulator 3. En gasolbränsletank, ventil, och beslag. REGULATOR/FÖRÅNGARE EPM BLANDARE ÖVERTRYCKSVENTIL GASOLTANK ÖVERTRYCKSVENTIL BRÄNSLELOCK lp export SYSTEM FÖR AVTAPPNING AV FÖRÅNGAD GASOL Det flytande bränslet flödar från tanken under eget tryck till övertrycksventilen. Denna ventil är normalt stängd, vilket hindrar bränsle från att försvinna ut i atmosfären. När motorn kör flödar gasol genom det öppna bränslelocket (locket stängs automatiskt när motorn stannar) och in i förångarenregulatorn där det omvandlas till gastillstånd. (Regulatorn reducerar trycket i tanken och gör att flödet blir mer konstant.) När den förångade gasolen flödar genom MegaJectorn, mäter MegaJectorn kvantiteten gasol som behövs för att matas in i blandaren där det sedan förs in i luftflödet och skickas till förbränningskammaren. SNABBKONTROLL AV FÖRÅNGAREREGULATOR FÖR GASOL Slå på tändningsbrytaren och öppna kylarlocket. Kontrollera om kylvätskan bubblar. Om det finns bubblor, kan förångaren ha en läckande packning eller kan ha utvecklat en nålsticksläcka, som gör att gasolbränslet kan komma in i kylsystemet GASOLTANKAR Standard D.O.T. (Department of Transportation) gasoltankstorlekar kan innehålla 6,3 kg, 9,1 kg, 15,2 kg och 19,7 kg. Vätskevolymen som tillåts i dessa behållare är mindre än den totala cylindervolymen så att gasolbränslet kan expandera om temperaturen skulle öka på normalt sätt. Stark värme kan göra att bränslet expanderar alltför mycket, vilket gör att säkerhetsventilen ventilerar en del av gasolbränslet och sänker det interna tanktrycket. Varje tank är märkt för att visa tillveckningstyp (vätska eller ånga), tillverkare, tillverkningsdatum, kapacitet, vikt och datum för återkvalificering. D.O.T. gasolbränsletankar måste återkvalificeras (kontrolleras) regelbundet. Denna återkvalificering måste dokumenteras och upprätthållas under behållarens livstid. 124 AmericanLincoln Technolgy

25 ANVÄNDNING OCH SKÖTSEL AV GASOLTANKAR Om en gasoltank är skadad eller läcker ska den tas bort till ett angivet, säkert område och rätt personal ska meddelas. Försök inte reparera cylindern oavsett förhållandena. Reparationer ska endast utföras av kvalificerad personal. Den skötsel en gasoltank får inverkar direkt på hur länge tanken kan användas säkert. Gasoltankar får inte tappas, släpas eller skjutas över någon yta. För att flytta gasoltankar ska du använda en handkärra eller rulla tanken på dess fotring medan du lutar den något. BYTA MASKINENS GASOLTANKAR Att fylla på bränsle i maskiner med gasoltankar är viktig funktion. Påfyllning av bränsle sker genom att man byter den tomma gasoltanken mot en full tank. Tankbytet ger föraren ett tillfälle att noggrant inspektera tanken, tankbeslag, bränsleledningarna och beslagen så att han/hon själv blir nöjd. Om föraren upptäcker onormalt slitage ska detta genast meddelas arbetsledaren för lämplig åtgärd. För att börja bytet av tank ska du parkera maskinen på angiven, säker plats och stanna den. Därefter ska du stänga tankventilen och sedan ta bort snabbkopplingen. Iakttag om maskinens bränsleledningar och snabbkopplingen är skadade eller har slitits onormalt mycket. Tar bort den tomma tanken från hållaren och iaktta om tanken och beslagen är skadade eller har slitits onormalt mycket. Hantera tanken försiktigt, den får inte tappas eller misshandlas. Förvara gasoltanken på angiven, säker plats. Välj ut en full gasoltank och se efter om den är skadad eller läcker. Installera försiktigt den fulla tanken i maskinen så att tankens centreringsstift går in i inriktningshålet i tankens krage. Detta säkerställer att tanken är rätt placerad så att säkerhetsventilen, vätskenivåmätaren och bränsleutloppet fungerar rätt. Sätt fast tankens fästkonsol så att tanken låses på plats. Koppla tillbaka bränsleledningen till tankens bränsleutlopp. Öppna bränsleutloppet långsamt och kontrollera att det inte finns läckor. Om du hittar en läcka ska du stänga ventilen genast och meddela lämplig personal. Om du inte upptäcker några läckor är motorn redo att startas. Starta inte motorn annat än om föraren är på förarplatsen med styrpedalen i neutralläge. FÖRVARA GASOLTANKEN Vare sig förvaringen sker inomhus eller utomhus ska det inte vara i närheten av brännbara material eller källor för höga temperaturer, t ex ugnar eller pannor eftersom värme kan höja bränslets tryck så mycket att säkerhetsventilerna inte fungerar. Se till att cylindrarna förvaras på sådant sätt att när övertrycksventilerna fungerar så släpps det ut ångor och inte vätska. Ventiler på tomma tankar måste vara stängda under förvaring och transport. GASOLDRIVEN SOPMASKIN Liknande försiktighetsåtgärder ska vidtagas när du förvarar maskiner med gasoltankar. De kan förvaras eller få service inomhus under förutsättning att det inte finns några läckor i bränslesystemet och att tankarna inte har överfyllts. Medan maskiner repareras inomhus ska tankarnas avstängningsventiler vara stängda utom när motorn måste vara på under service. AmericanLincoln Technolgy 125

26 UNDERHÅALL OCH SERVICESCHEMA FÖR 3366XP 20, 21 30, 31 2, , ,7,19 12, ,13, ,36,37, , , , , AmericanLincoln Technolgy

27 För hjälp med service ska du titta i gula sidorna under Städutrustning. För bästa funktion ska du ersätta slitna delar med originaldelar från AmericanLincoln. VAR 8:e TIMMA eller efter DAGENS körning ska du kontrollera, rengöra och justera om så erfordras: 1. Inspektera panelfiltret och förvissa dig om att det inte är skadat och rengör det. 2. Kontrollera oljenivå i motorn 3. Kontrollera hydraulvätskenivå 4. Kontrollera att kylarcellen inte är blockerad 5. Kontrollera alla flappar för slitage eller skada 6. Kontrollera borstar för slitage eller skada, justera efter behov 7. Kontrollera att panelfiltret inte läcker (på den rena sidan). 8. Kontrollera bromspedal och parkeringsbroms 9. Kontrollera att det inte luktar diesel/gasol vid kopplingar G, D 10. Kontrollera vattenseparator D 11. Rengör motorns luftfilterdammlock och kontrollera filter 12. Kontrollera hydrauliskt returfilter 13. Kontrollera kylvätskenivå VAR 50:e TIMMA 14. Kontrollera spänningen på alla remmar 15. Kontrollera elektrolytnivå i batterier (om inte batteriet är underhållsfritt). 16. Smörj tömningssystemet 17. Kontrollera alla hydrauliska slangar för slitage eller snitt 18. Vänd huvudborsten (bak och fram) 19. Rengör eller byt ut panelfilter Utför rekommenderat motorunderhåll (Se motorns bruksanvisning) VAR 100:e TIMMA 20. Byt motorolja 21. Byt filter för motorolja 22. Smörj drivhjulets vridlager 23. Smörj de främre hjullagren 24. Smörj styrningsboxen 25. Smörj alla rörliga leder 26. Kontrollera bromsklotsar för slitage och justera därefter 27. Smörj gasreglagekabelns ändar med NAPA nr eller motsvarande antikärvningssmörjmedel. Utför rekommenderat motorunderhåll (Se motorns bruksanvisning) VAR 250:e TIMMA 29. Spola rent kylsystemet 30. Tag bort tändstift rengör eller byt ut LP, G 31. Kontrollera fördelare och spetsar serva eller byt ut. LP, G 32. Rengör och smörj hastighetsregulatorn och chokelänkar D 33. Byt ut bränslefilter 34. Byt ut hydrauliskt returfilterelement 35. Kontrollera mässingsbussningar och stift på behållare och lyftarmar Utför rekommenderat motorunderhåll (Se motorns bruksanvisning) VAR 500:e TIMMA 36. Rengör hydraulisk reservoar 37. Rengör hydraulisk intagssil 38. Byt hydraulvätska Utför rekommenderat motorunderhåll (Se motorns bruksanvisning) LP = gasol G = bensin D = diesel UNDERHÅALL OCH SERVICESCHEMA FÖR 3366XP AmericanLincoln Technolgy 127

28 SOPA SIDOGÅNGAR HUVUDGÅNG SIDOGÅNGAR P4134 FIGUR 17 VARNING Vrid inte hastigt på ratten medan maskinen går. Sopmaskinen är mycket känslig för rattens rörelse. Sväng inte plötsligt. VARNING Sopa i raka banor. Stöt inte emot stolpar. Skrapa inte maskinens sidor. VARNING Medan maskinen går ska du inte trycka styrnings och hastighetspedalen hela vägen framåt. Detta är detsamma som att starta i högsta växeln och belastar motorn och kraftöverföringssystemet. 1. Plocka upp stora bitar skräp innan du sopar med maskinen. Platta till och ta bort skrymmande kartonger från gången innan du sopar stora bitar skräp. 2. Använd maskinen till att sopa ut skräp från trånga gångar till huvudkorridorer. Se figur Efter att maskinen har gjort en sopkörning. 4. Tryck och håll knappen för filterskakaren nere i 20 till 30 sekunder. Filterskakarna skakar för att tömma ur uppsamlat damm. Huvudborsten och fläkten slås av automatiskt. Filterskakarna fungerar endast när sopbehållaren är i sopläget. 5. Sopa skräp från huvudgång. Se figur Låt varje sopningspass gå om lott. På så sätt lämnar du inte några smutsiga fläckar. 7. Maskinen lämnar skräp under sopning när behållaren är full. Följ cykeln för att tömma behållaren som visas på sidan 18. OBS! Byt ut huvudborsten när borsten har slitits ned till 5 cm längd. För att beställa nya borstar, se avsnittet HUVUDBORSTE. Byt ut sidoborsten när borsten har slitits ned till 7,6 cm längd. För att beställa nya borstar, se avsnittet SIDOBORSTE. 128 AmericanLincoln Technolgy

29 ALLMÄNT MASKINUNDERHÅLL GASREGLAGEKABELNS HASTIGHETSREGULATORN OCH CHOKELÄNKAR NR 10 OLJA NR 10 OLJA NR 10 OLJA TÖMNINGSSYSTEMETS DRIVHJULETS FRAMHJULETS NR 10 OLJA C0135 FIGUR 18 SMÖRJNING Smörj maskinen på följande sätt varje gång den körts i 50 timmar: 1. Smörj tömningssystemets vridlager med ett universellt smörjningsmedel av god kvalitet. Smörj maskinen på följande sätt varje gång den körts i 100 timmar. 2. Smörj drivhjulets vridlager och framhjulets lager med ett bra, universellt smörjmedel. 3. Styrenheten har en smörjnippel, placerad på framsidan av styrenhetens hölje. Använd E.P. litiumsmörjmedel för att smörja styrningen genom smörjnippeln. 4. Smörj maskinens alla rörliga leder med nr 10 olja. 5. Smörj gasreglagekabelns ändar med NAPA nr eller motsvarande antikärvningssmörjmedel. ÖPPNA ÖPPNA MOTORHUVEN Motorhuven omsluter hela motorn, kylare och den hydrauliska reservoarenheten. Luckan kan svängas ur vägen så att den frilägger enheten helt och gör det lätt att komma åt motorn. 1. För att öppna huven ska du lyfta motorhuvens låsspak mot maskinens framände. 2. Öppna huven. C0188 FIGUR 19 AmericanLincoln Technolgy 129
