3 Bra hemmiljö med gipsbaserade skivor

4 4 En kokbok fast för gipsbaserade skivor

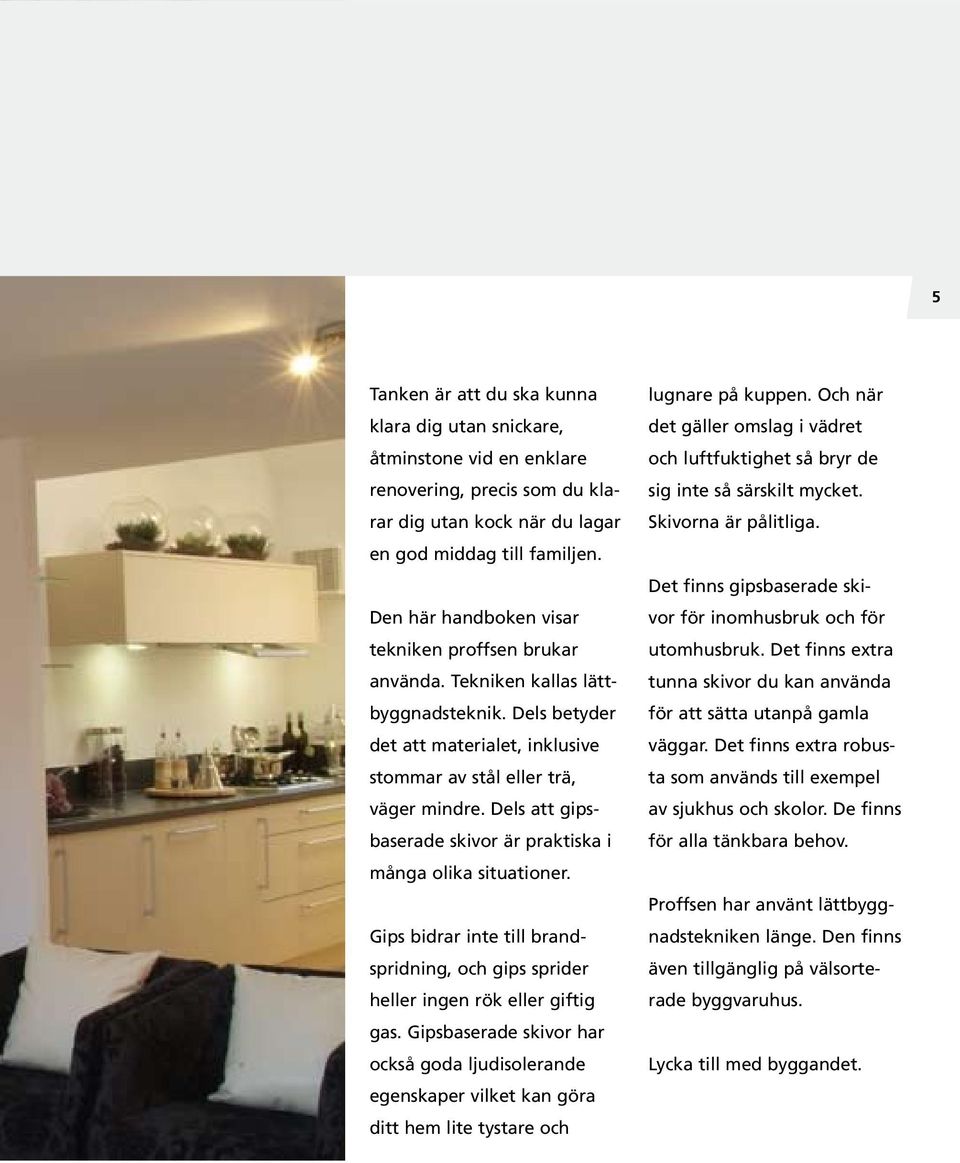

5 5 Tanken är att du ska kunna klara dig utan snickare, åtminstone vid en enklare renovering, precis som du klarar dig utan kock när du lagar en god middag till familjen. Den här handboken visar tekniken proffsen brukar använda. Tekniken kallas lättbyggnadsteknik. Dels betyder det att materialet, inklusive stommar av stål eller trä, väger mindre. Dels att gipsbaserade skivor är praktiska i många olika situationer. Gips bidrar inte till brandspridning, och gips sprider heller ingen rök eller giftig gas. Gipsbaserade skivor har också goda ljudisolerande egenskaper vilket kan göra ditt hem lite tystare och lugnare på kuppen. Och när det gäller omslag i vädret och luftfuktighet så bryr de sig inte så särskilt mycket. Skivorna är pålitliga. Det finns gipsbaserade skivor för inomhusbruk och för utomhusbruk. Det finns extra tunna skivor du kan använda för att sätta utanpå gamla väggar. Det finns extra robusta som används till exempel av sjukhus och skolor. De finns för alla tänkbara behov. Proffsen har använt lättbyggnadstekniken länge. Den finns även tillgänglig på välsorterade byggvaruhus. Lycka till med byggandet.

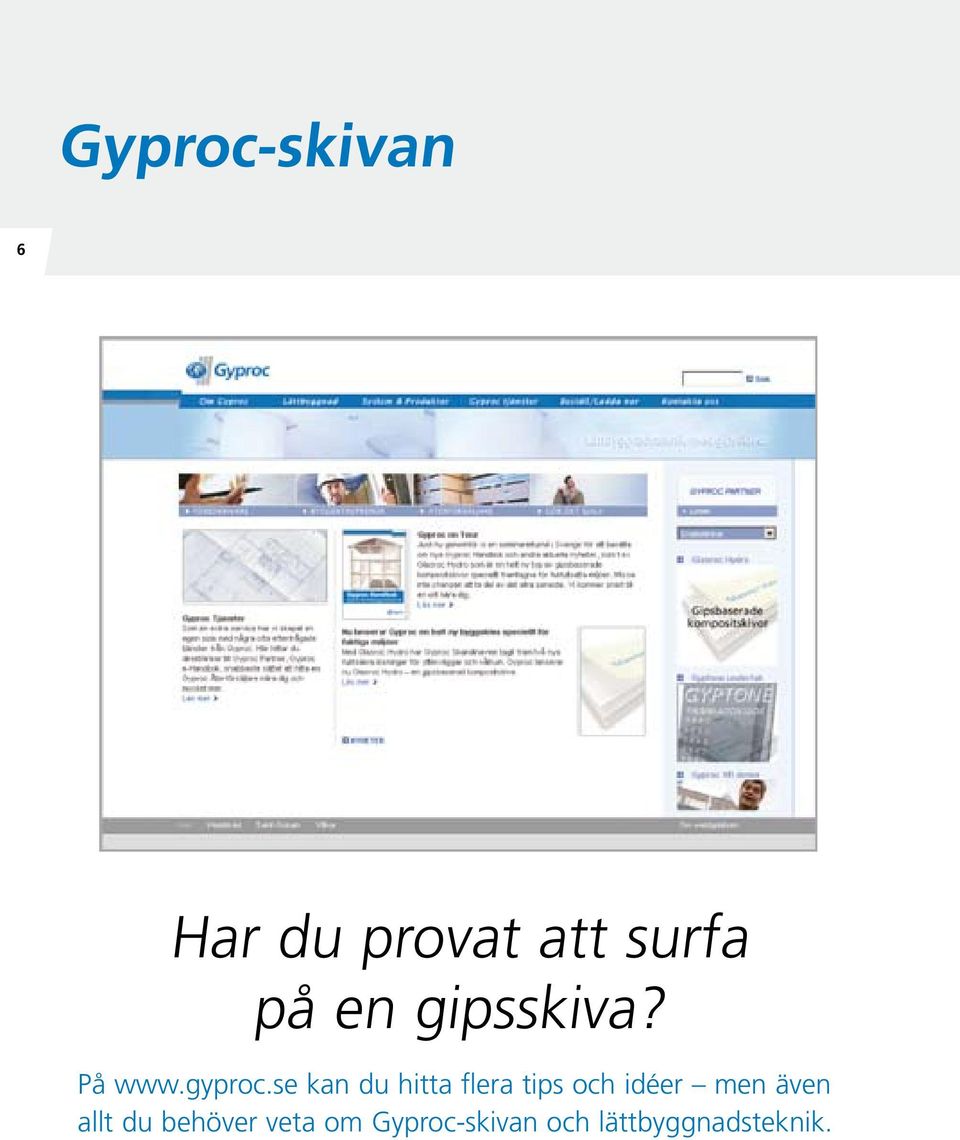

6 Gyproc-skivan 6 Har du provat att surfa på en gipsskiva? På kan du hitta flera tips och idéer men även allt du behöver veta om Gyproc-skivan och lättbyggnadsteknik.

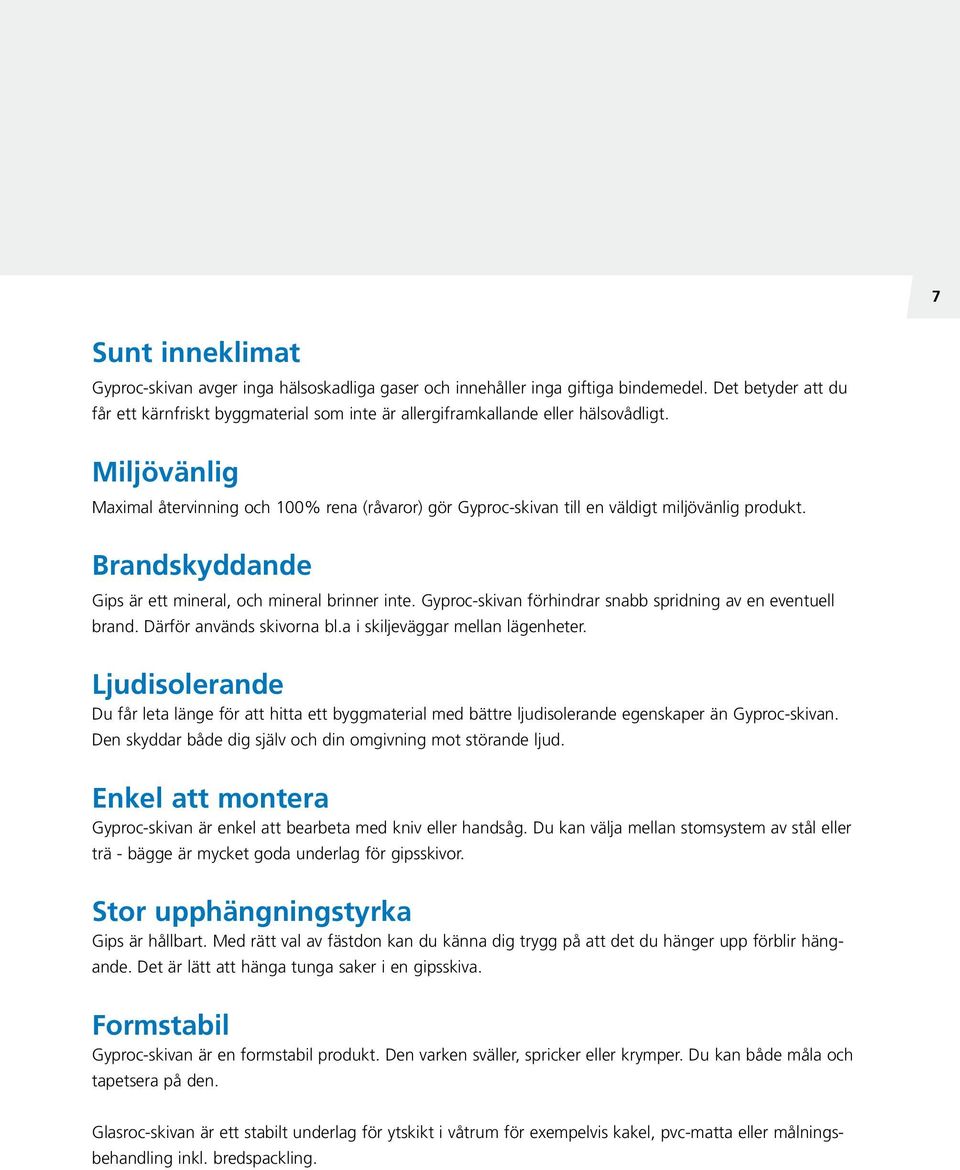

7 7 Sunt inneklimat Gyproc-skivan avger inga hälsoskadliga gaser och innehåller inga giftiga bindemedel. Det betyder att du får ett kärnfriskt byggmaterial som inte är allergiframkallande eller hälsovådligt. Miljövänlig Maximal återvinning och 100% rena (råvaror) gör Gyproc-skivan till en väldigt miljövänlig produkt. Brandskyddande Gips är ett mineral, och mineral brinner inte. Gyproc-skivan förhindrar snabb spridning av en eventuell brand. Därför används skivorna bl.a i skiljeväggar mellan lägenheter. Ljudisolerande Du får leta länge för att hitta ett byggmaterial med bättre ljudisolerande egenskaper än Gyproc-skivan. Den skyddar både dig själv och din omgivning mot störande ljud. Enkel att montera Gyproc-skivan är enkel att bearbeta med kniv eller handsåg. Du kan välja mellan stomsystem av stål eller trä - bägge är mycket goda underlag för gipsskivor. Stor upphängningstyrka Gips är hållbart. Med rätt val av fästdon kan du känna dig trygg på att det du hänger upp förblir hängande. Det är lätt att hänga tunga saker i en gipsskiva. Formstabil Gyproc-skivan är en formstabil produkt. Den varken sväller, spricker eller krymper. Du kan både måla och tapetsera på den. Glasroc-skivan är ett stabilt underlag för ytskikt i våtrum för exempelvis kakel, pvc-matta eller målningsbehandling inkl. bredspackling.

8 8

9 Innehållsförteckning 9 10 Hantering av gipsbaserade skivor 12 Ytterväggar 18 Innerväggar 24 Limning 26 Våtrum 28 Golv 32 Innertak 36 Dekorationslist 38 Vind 42 Källare 46 Reparera skador 48 Ytbehandling 50 Upphängningar 52 Materialförbrukning 54 Gyproc Skivor 58 BVD

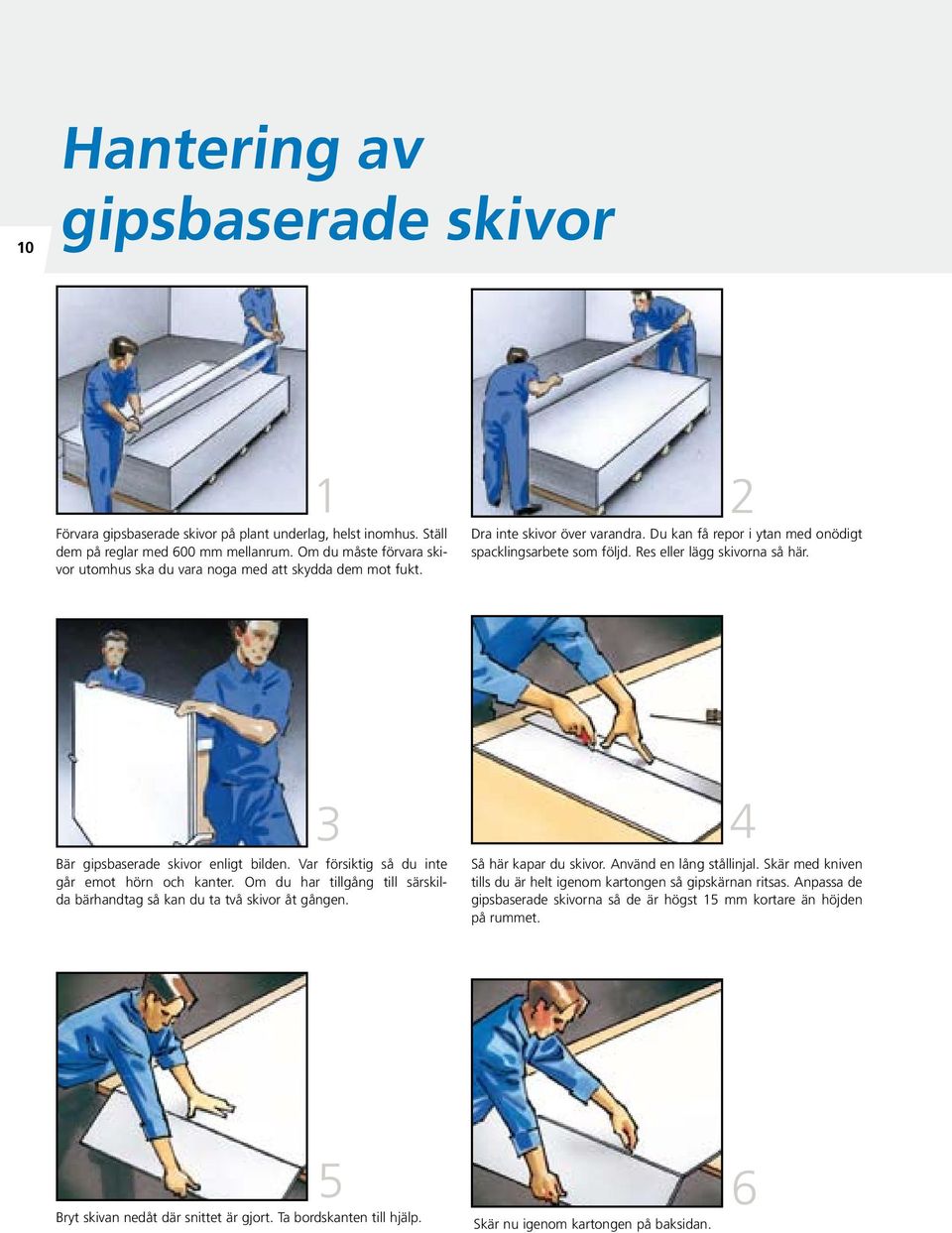

10 10 Hantering av gipsbaserade skivor 1 Förvara gipsbaserade skivor på plant underlag, helst inomhus. Ställ dem på reglar med 600 mm mellanrum. Om du måste förvara skivor utomhus ska du vara noga med att skydda dem mot fukt. 2 Dra inte skivor över varandra. Du kan få repor i ytan med onödigt spacklingsarbete som följd. Res eller lägg skivorna så här. 3 Bär gipsbaserade skivor enligt bilden. Var försiktig så du inte går emot hörn och kanter. Om du har tillgång till särskilda bärhandtag så kan du ta två skivor åt gången. 4 Så här kapar du skivor. Använd en lång stållinjal. Skär med kniven tills du är helt igenom kartongen så gipskärnan ritsas. Anpassa de gipsbaserade skivorna så de är högst 15 mm kortare än höjden på rummet. 5 6 Bryt skivan nedåt där snittet är gjort. Ta bordskanten till hjälp. Skär nu igenom kartongen på baksidan.

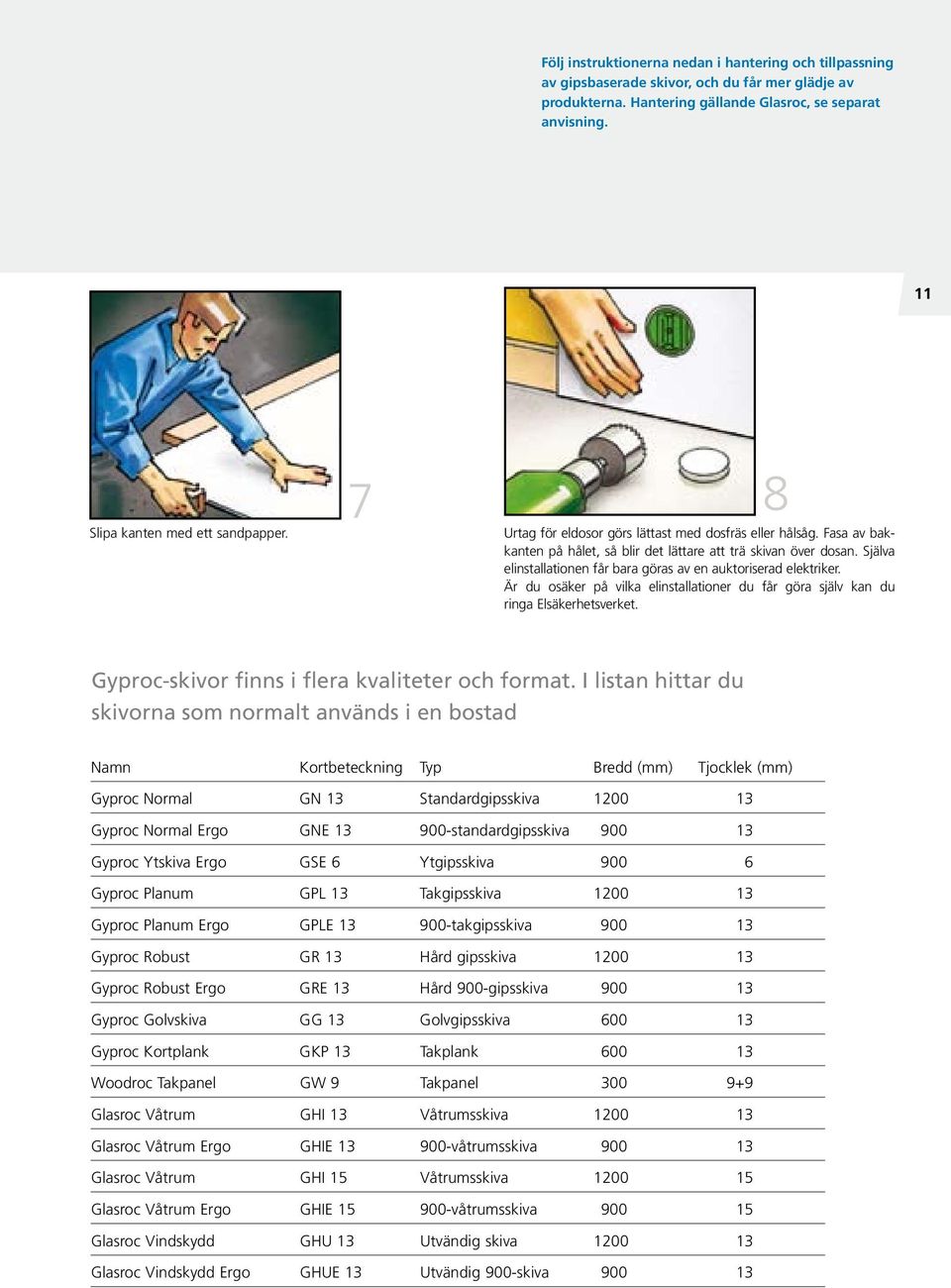

11 Följ instruktionerna nedan i hantering och tillpassning av gipsbaserade skivor, och du får mer glädje av produkterna. Hantering gällande Glasroc, se separat anvisning. 11 Slipa kanten med ett sandpapper. 7 8 Urtag för eldosor görs lättast med dosfräs eller hålsåg. Fasa av bakkanten på hålet, så blir det lättare att trä skivan över dosan. Själva elinstallationen får bara göras av en auktoriserad elektriker. Är du osäker på vilka elinstallationer du får göra själv kan du ringa Elsäkerhetsverket. Gyproc-skivor finns i flera kvaliteter och format. I listan hittar du skivorna som normalt används i en bostad Namn Kortbeteckning Typ Bredd (mm) Tjocklek (mm) Gyproc Normal GN 13 Standardgipsskiva Gyproc Normal Ergo GNE standardgipsskiva Gyproc Ytskiva Ergo GSE 6 Ytgipsskiva Gyproc Planum GPL 13 Takgipsskiva Gyproc Planum Ergo GPLE takgipsskiva Gyproc Robust GR 13 Hård gipsskiva Gyproc Robust Ergo GRE 13 Hård 900-gipsskiva Gyproc Golvskiva GG 13 Golvgipsskiva Gyproc Kortplank GKP 13 Takplank Woodroc Takpanel GW 9 Takpanel Glasroc Våtrum GHI 13 Våtrumsskiva Glasroc Våtrum Ergo GHIE våtrumsskiva Glasroc Våtrum GHI 15 Våtrumsskiva Glasroc Våtrum Ergo GHIE våtrumsskiva Glasroc Vindskydd GHU 13 Utvändig skiva Glasroc Vindskydd Ergo GHUE 13 Utvändig 900-skiva

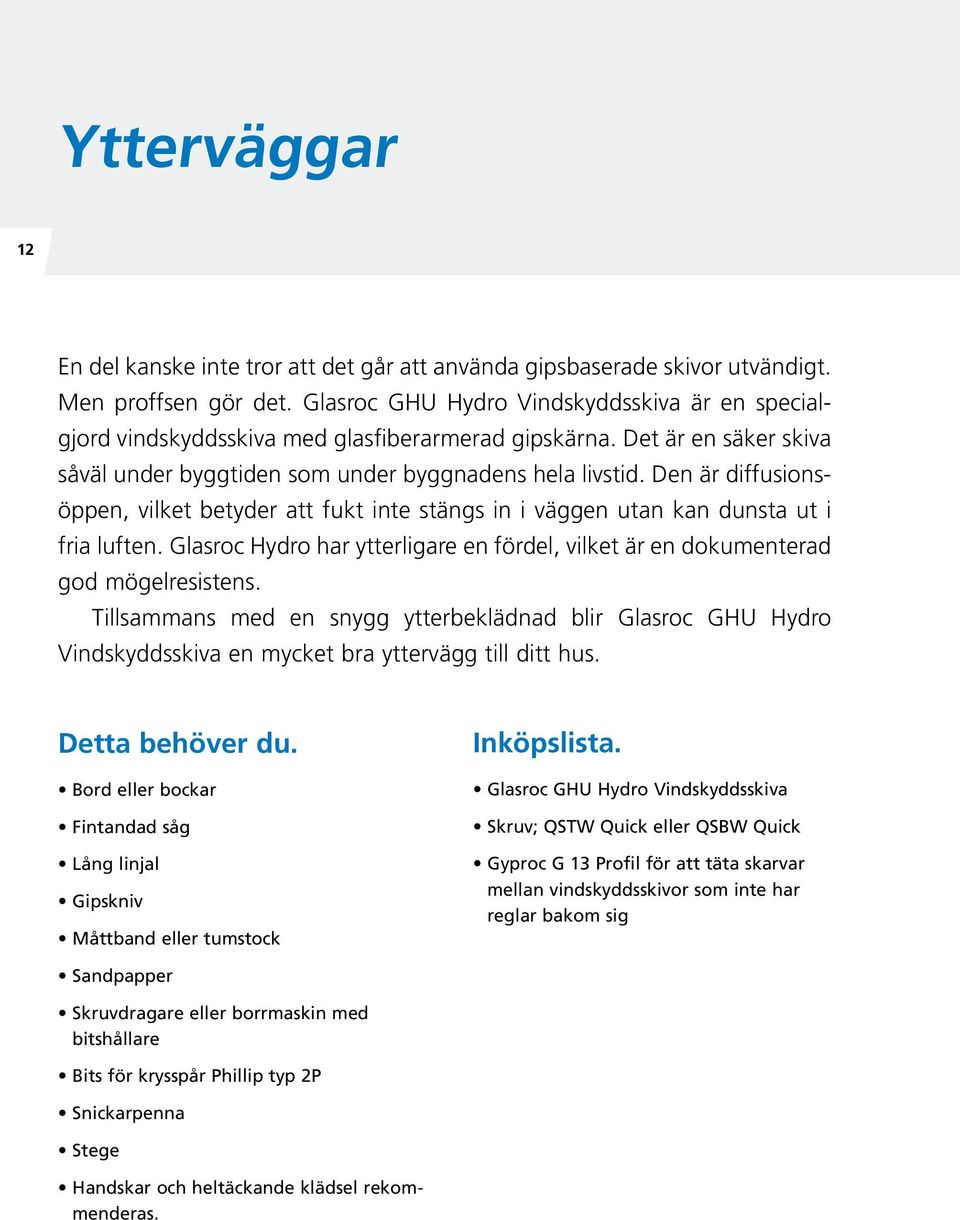

12 Ytterväggar 12 En del kanske inte tror att det går att använda gipsbaserade skivor utvändigt. Men proffsen gör det. Glasroc GHU Hydro Vindskyddsskiva är en specialgjord vindskyddsskiva med glasfiberarmerad gipskärna. Det är en säker skiva såväl under byggtiden som under byggnadens hela livstid. Den är diffusionsöppen, vilket betyder att fukt inte stängs in i väggen utan kan dunsta ut i fria luften. Glasroc Hydro har ytterligare en fördel, vilket är en dokumenterad god mögelresistens. Tillsammans med en snygg ytterbeklädnad blir Glasroc GHU Hydro Vindskyddsskiva en mycket bra yttervägg till ditt hus. Detta behöver du. Bord eller bockar Fintandad såg Lång linjal Gipskniv Måttband eller tumstock Inköpslista. Glasroc GHU Hydro Vindskyddsskiva Skruv; QSTW Quick eller QSBW Quick Gyproc G 13 Profil för att täta skarvar mellan vindskyddsskivor som inte har reglar bakom sig Sandpapper Skruvdragare eller borrmaskin med bitshållare Bits för krysspår Phillip typ 2P Snickarpenna Stege Handskar och heltäckande klädsel rekommenderas.

13 13

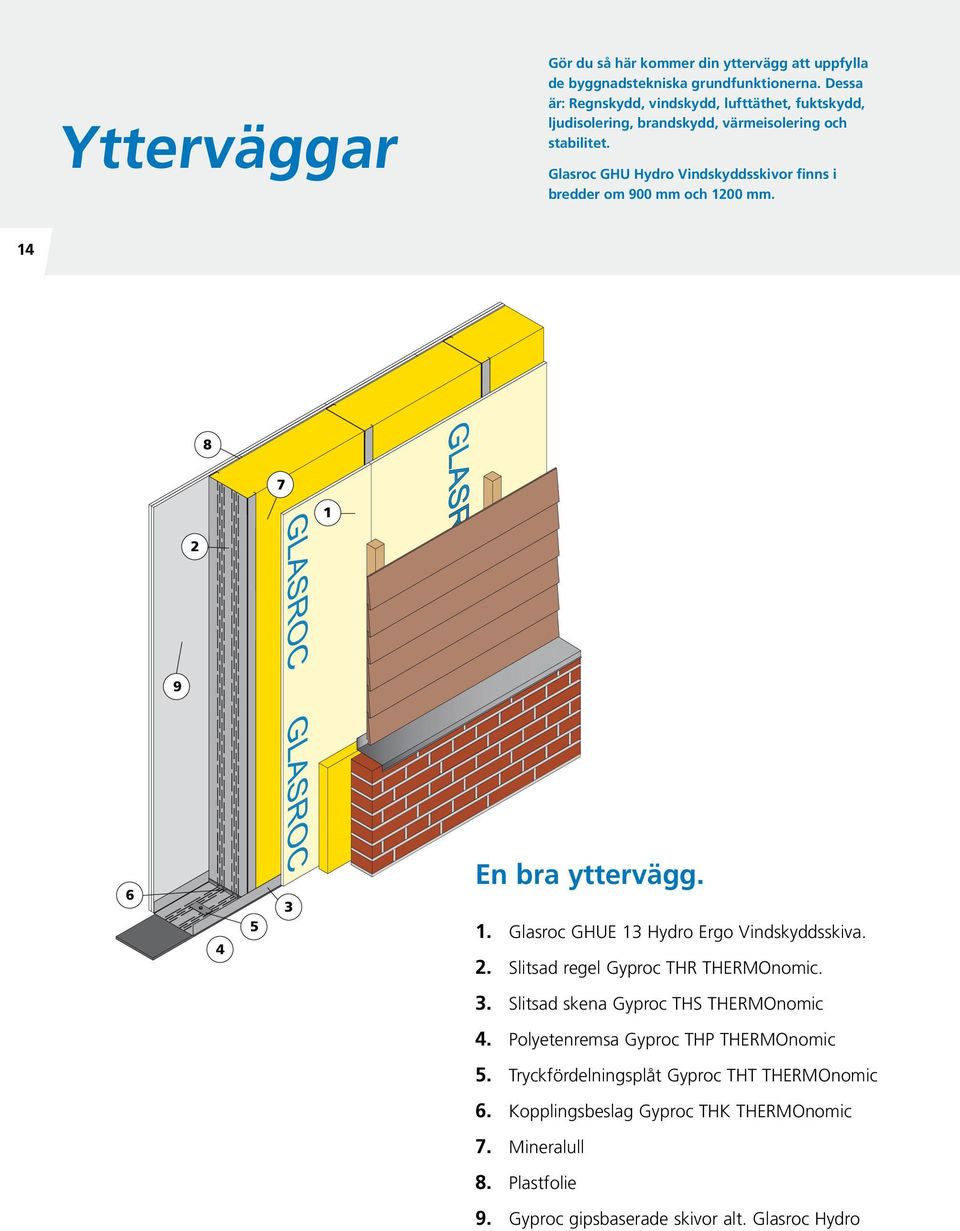

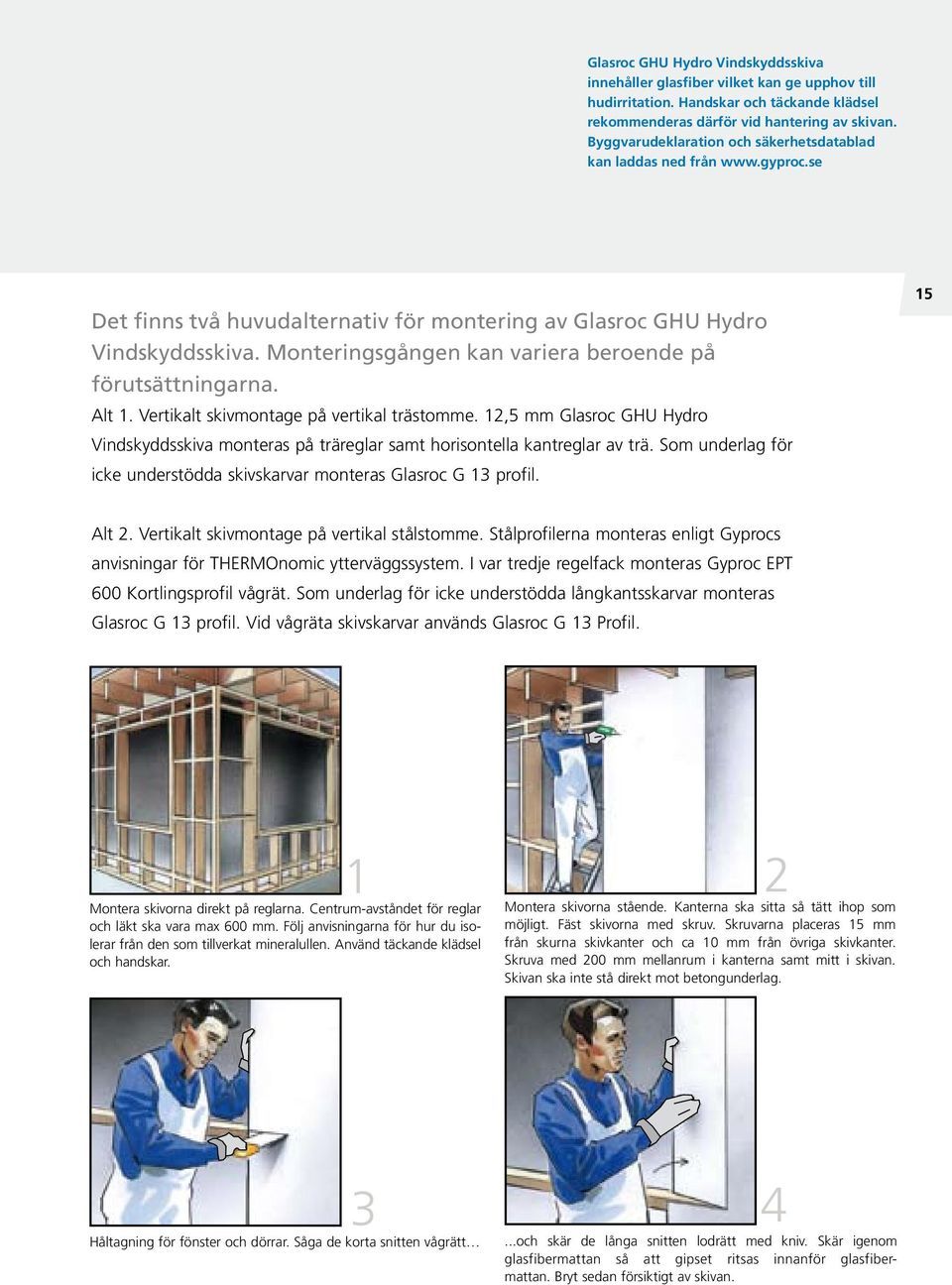

14 Ytterväggar Gör du så här kommer din yttervägg att uppfylla de byggnadstekniska grundfunktionerna. Dessa är: Regnskydd, vindskydd, lufttäthet, fuktskydd, ljudisolering, brandskydd, värmeisolering och stabilitet. Glasroc GHU Hydro Vindskyddsskivor finns i bredder om 900 mm och 1200 mm En bra yttervägg. 1. Glasroc GHUE 13 Hydro Ergo Vindskyddsskiva. 2. Slitsad regel Gyproc THR THERMOnomic. 3. Slitsad skena Gyproc THS THERMOnomic 4. Polyetenremsa Gyproc THP THERMOnomic 5. Tryckfördelningsplåt Gyproc THT THERMOnomic 6. Kopplingsbeslag Gyproc THK THERMOnomic 7. Mineralull 8. Plastfolie 9. Gyproc gipsbaserade skivor alt. Glasroc Hydro

15 Glasroc GHU Hydro Vindskyddsskiva innehåller glasfiber vilket kan ge upphov till hudirritation. Handskar och täckande klädsel rekommenderas därför vid hantering av skivan. Byggvarudeklaration och säkerhetsdatablad kan laddas ned från Det finns två huvudalternativ för montering av Glasroc GHU Hydro Vindskyddsskiva. Monteringsgången kan variera beroende på förutsättningarna. Alt 1. Vertikalt skivmontage på vertikal trästomme. 12,5 mm Glasroc GHU Hydro Vindskyddsskiva monteras på träreglar samt horisontella kantreglar av trä. Som underlag för icke understödda skivskarvar monteras Glasroc G 13 profil. 15 Alt 2. Vertikalt skivmontage på vertikal stålstomme. Stålprofilerna monteras enligt Gyprocs anvisningar för THERMOnomic ytterväggssystem. I var tredje regelfack monteras Gyproc EPT 600 Kortlingsprofil vågrät. Som underlag för icke understödda långkantsskarvar monteras Glasroc G 13 profil. Vid vågräta skivskarvar används Glasroc G 13 Profil. 1 Montera skivorna direkt på reglarna. Centrum-avståndet för reglar och läkt ska vara max 600 mm. Följ anvisningarna för hur du isolerar från den som tillverkat mineralullen. Använd täckande klädsel och handskar. 2 Montera skivorna stående. Kanterna ska sitta så tätt ihop som möjligt. Fäst skivorna med skruv. Skruvarna placeras 15 mm från skurna skivkanter och ca 10 mm från övriga skivkanter. Skruva med 200 mm mellanrum i kanterna samt mitt i skivan. Skivan ska inte stå direkt mot betongunderlag. 3 Håltagning för fönster och dörrar. Såga de korta snitten vågrätt 4...och skär de långa snitten lodrätt med kniv. Skär igenom glasfibermattan så att gipset ritsas innanför glasfibermattan. Bryt sedan försiktigt av skivan.

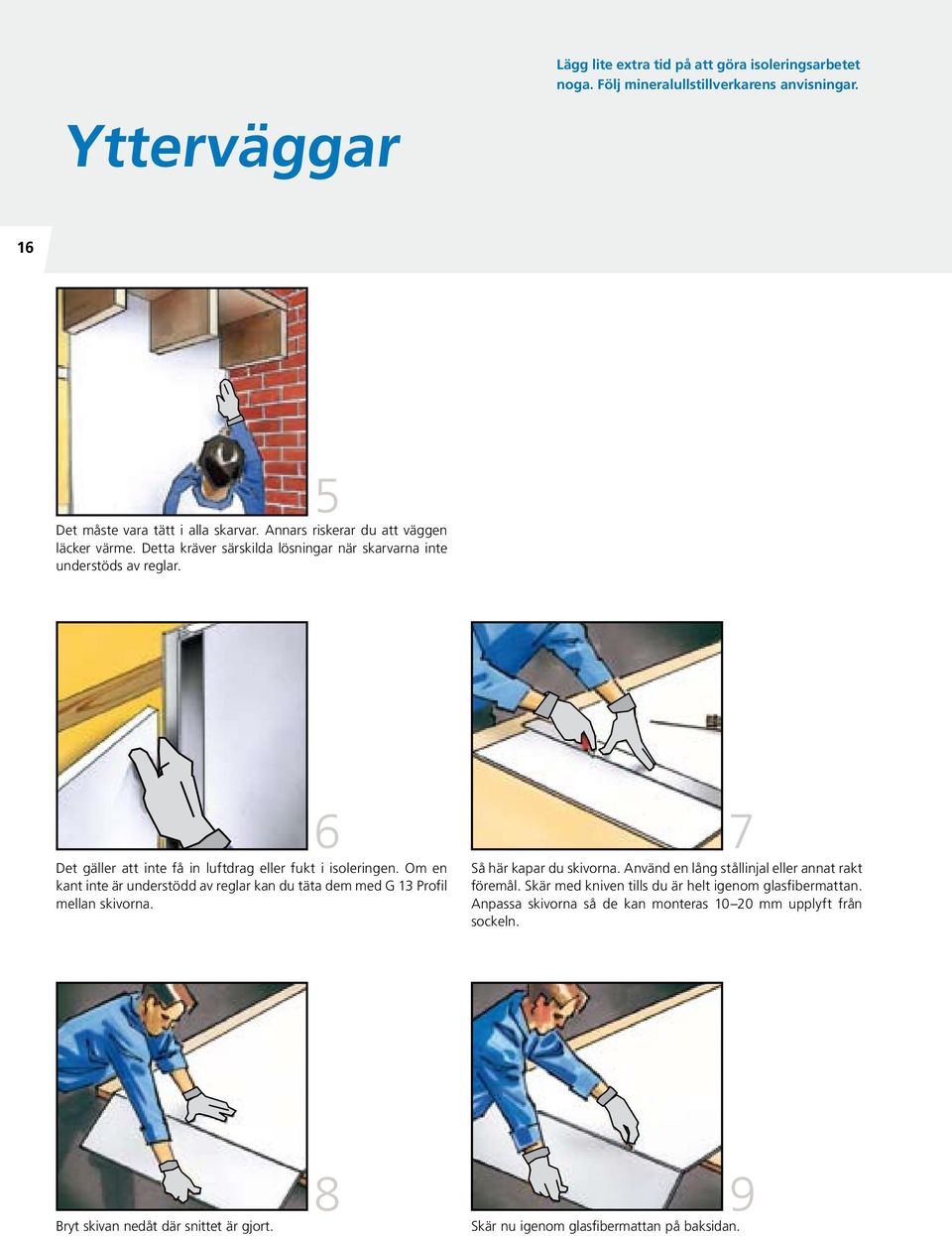

16 Ytterväggar Lägg lite extra tid på att göra isoleringsarbetet noga. Följ mineralullstillverkarens anvisningar Det måste vara tätt i alla skarvar. Annars riskerar du att väggen läcker värme. Detta kräver särskilda lösningar när skarvarna inte understöds av reglar. 6 Det gäller att inte få in luftdrag eller fukt i isoleringen. Om en kant inte är understödd av reglar kan du täta dem med G 13 Profil mellan skivorna. 7 Så här kapar du skivorna. Använd en lång stållinjal eller annat rakt föremål. Skär med kniven tills du är helt igenom glasfibermattan. Anpassa skivorna så de kan monteras mm upplyft från sockeln. Bryt skivan nedåt där snittet är gjort. 8 9 Skär nu igenom glasfibermattan på baksidan.

17 17

18 Innerväggar 18 Proffsen använder oftast stålprofiler av tunnplåt när de bygger väggar. Fördelen med stål är att reglarna alltid blir räta och raka. Och att regelverket är lätt att bygga. Profilerna vrids fast istället för att spikas. Därför är stålreglar också lätta att efterjustera. En annan fördel med stålreglar är att de inte rör sig bakom skivan som träreglar gör. Stål påverkas inte lika mycket av luftfuktighet och temperatur. Mellanväggens tålighet beror på stommens dimension och antalet skivor som du monterar på var sida om väggen. Guide för val av väggtyp Väggtyp Rum av typen Dimension på väggstomme Antal lag gipsskivor 1 Tätning, fogmassa eller polyetenduk Mineralull Ljudisolering 2 Brandmotstånd 3 Slagtålighet Väggstyvhet "Bra" Vanliga rum 45 mm* 1+1 Normal Nej Nej db EI "Bättre" Bad och övriga rum 70 mm* 2+2 Våtrumsskiva Rekom- menderas 4 Rekom- menderas vid 35 db db EI "Bäst" Lägenheter 70 mm 2+2 Normal Rekom- menderas 5 Rekommenderas vid 40 db db EI Korridor, "Extra stark" barnrum 70 mm* 1+1 Robust Nej Nej + = ok. ++ = bra. +++ = mycket bra. 1) Siffrorna anger antal lag gipsbaserade skivor på respektive sida av väggen. 2) 10 db bättre ljudisolering uppfattar örat som en halvering av ljudet. Angivet värde är reduktionstalet för luftljud, R w db dämpar ljud som t ex normalt samtal. För att ljudisolera mot högre ljudnivå eller starka basljud krävs särskilda konstruktioner * För vägg med skjutdörr krävs regelstomme av 100 mm stålprofil eller 98 mm trä + 30 db EI 30 som klarar minst 48 db. Prata med din byggvaruhandlare eller en byggkonsult. 3) Siffran anger hur många minuter väggkonstruktionen hindrar brandspridning. 4) Vid 35 db ljudisolering krävs extra tätning av fogmassa eller polyetenduk (det finns stålprofiler med påklistrad polyetenduk). 5) Vid 40 db krävs stålprofiler och akustikskena

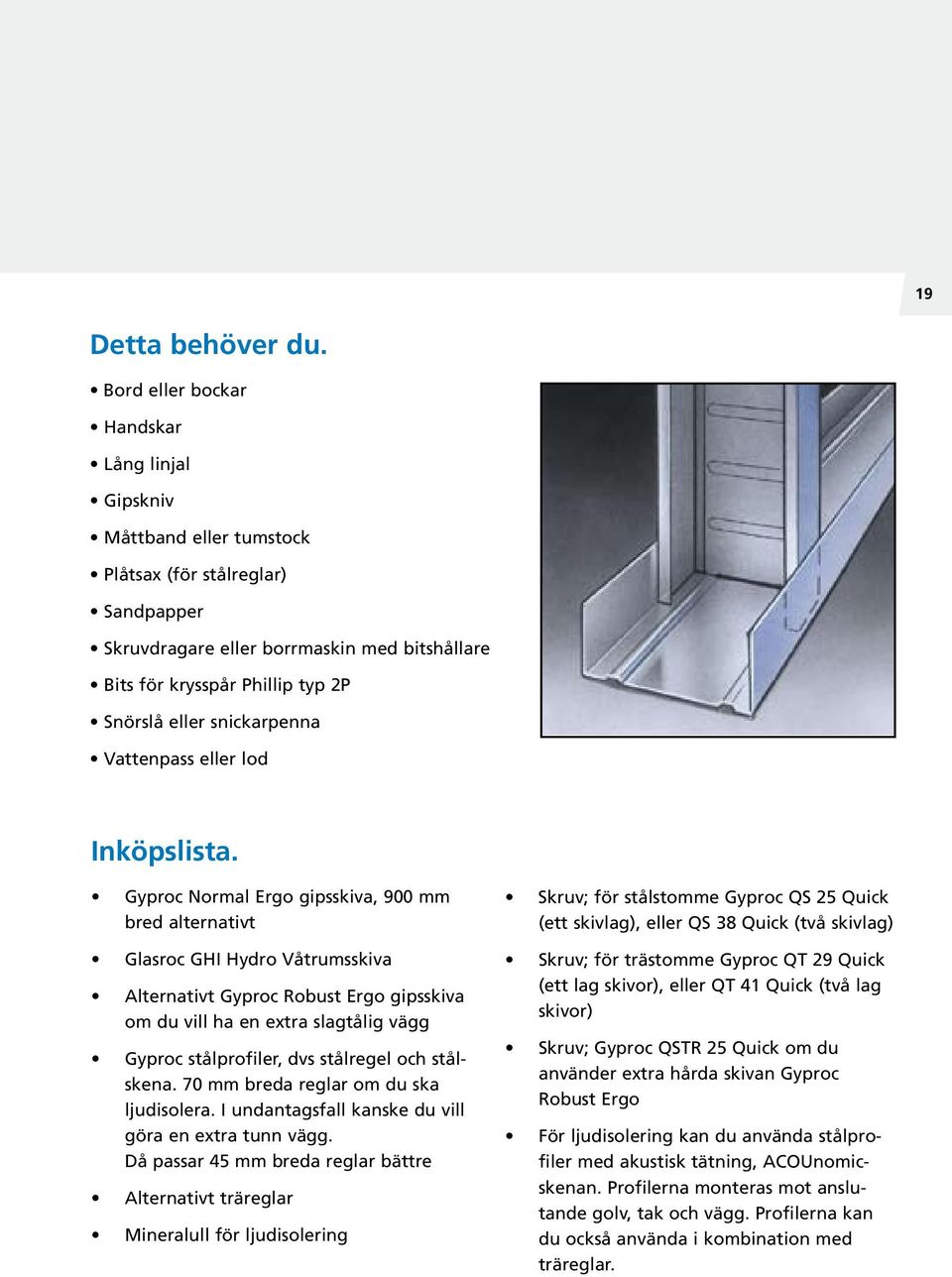

19 19 Detta behöver du. Bord eller bockar Handskar Lång linjal Gipskniv Måttband eller tumstock Plåtsax (för stålreglar) Sandpapper Skruvdragare eller borrmaskin med bitshållare Bits för krysspår Phillip typ 2P Snörslå eller snickarpenna Vattenpass eller lod Inköpslista. Gyproc Normal Ergo gipsskiva, 900 mm bred alternativt Glasroc GHI Hydro Våtrumsskiva Alternativt Gyproc Robust Ergo gipsskiva om du vill ha en extra slagtålig vägg Gyproc stålprofiler, dvs stålregel och stålskena. 70 mm breda reglar om du ska ljudisolera. I undantagsfall kanske du vill göra en extra tunn vägg. Då passar 45 mm breda reglar bättre Alternativt träreglar Mineralull för ljudisolering Skruv; för stålstomme Gyproc QS 25 Quick (ett skivlag), eller QS 38 Quick (två skivlag) Skruv; för trästomme Gyproc QT 29 Quick (ett lag skivor), eller QT 41 Quick (två lag skivor) Skruv; Gyproc QSTR 25 Quick om du använder extra hårda skivan Gyproc Robust Ergo För ljudisolering kan du använda stålprofiler med akustisk tätning, ACOUnomicskenan. Profilerna monteras mot anslutande golv, tak och vägg. Profilerna kan du också använda i kombination med träreglar.

20 20 Innerväggar Stålstomme När du monterar skivorna, skjut upp dem i taket så de inte står direkt på golvet. Använd fotlift eller skivhållare så går det lättare. Eller gör en hävstång av en träkil på en bit läkt. När skivan kommer upp en bit från golvet slipper du spackla så mycket och du minskar risken för fuktskador om golvet skulle bli vått. 1 Börja med att markera mellanväggens placering med en snickarpenna eller ännu bättre en snörslå. Dra en linje på vägg, tak och golv. Använd vattenpass så linjen blir lodrät. Den nya väggen ska vara lodrät även om de andra väggarna inte är lodräta. 2 Montera stålskenor på din markerade linje längs tak och golv. Fäst med skruv och eventuell plugg anpassad för underlaget. Skruvavståndet ska vara ca 400 mm. Om du vill ljudisolera väggen med mineralull ska du använda en 70 mm bred skena. 3 Kapa stålprofilen med en vanlig plåtsax. Klipp först av de två flänsarna. Böj sedan profilen och klipp tvärs över. 450 mm 450 mm 4 Montera den första stålregeln längst in mot väggen. Montera nästa med centrumavstånd 450 mm från väggen. Fortsätt montera reglarna med samma avstånd 450 mm från varandras mitt. Reglarna ska vara max 15 mm kortare än rumshöjden. Fäst reglarna genom att vrida in de i skenorna. 5 Så här kapar du skivorna. Använd en lång stål-linjal eller annat rakt föremål. Skär med kniven tills du är helt igenom kartongen/ glasfibermattan så att gipskärnan ritsas. Anpassa skivorna så de är högst 10 mm kortare än höjden på rummet.

21 21 6 Bryt skivan nedåt där snittet är gjort. Ta bordskanten till hjälp. 7 Skär nu igenom kartongen/glasfibermattan på baksidan. Slipa kanten med ett sandpapper. 8 9 Konstruktion med ett lag gipsbaserad skiva: Montera skivorna med skarven mitt på regeln. Använd Gyproc QS 25 Quick-skruv. Skruva med 200 mm mellanrum. Förskjut skivorna på motsatta sidan väggen så att skarvarna inte hamnar på samma regel. 10 Innan den andra sidan monteras ska eventuell mineralull, för ljudisolering, och elinstallationer vara på plats. Planera också in eventuella förstärkningar, t ex kompletterande träreglar, för montering av tunga skåp eller liknande. Ljudisolering: Placera 45 mm mineralull i hålrummet. 11 Konstruktion med två lag gipsbaserade skivor: Montera skivorna i andra lag med ett regelavstånds förskjutning i sidled. Använd Gyproc QS 25 Quick-skruv i första lag och Gyproc QS 38 Quick-skruv i andra lag. Täta fogar längs golv, väggar och tak med plastisk fogmassa. Lägg aldrig skivskarvar i linje med dörroch fönsteröppningar. Tillpassa istället skivan så skarven hamnar ovanför dörröppningen.

22 Innerväggar Trästomme 22 1 Regeln ska vara minst 45 mm bred. Skruva eller spika fast den med högst 600 mm mellanrum. Se till att skruven eller spiken fäster ordentligt i underlaget. 2 Slå i en spik eller skruva in en skruv i väggregeln utan att den fäster i väggen. När du måttat in regeln i perfekt lod fixerar du regeln. 450 mm 450 mm 3 Mät avståndet mellan golv- och takreglarna. Såga till nya väggreglar som är ca 1 mm längre än det avståndet. 4 Kläm nu fast väggreglarna i spänn mellan golv och takregeln. Om du använder gipsbaserade skivor som är 900 mm breda ska avståndet mellan väggreglarna vara hälften, dvs 450 mm. 5 Nu kan du skråspika fast reglarna. Gör det på båda sidorna. Du kan också skruva om du vill. Börja nertill, använd foten som stöd så här, och avsluta upptill. 6 Anpassa skivorna så de är högst mm kortare än rumshöjden. Montera skivorna på ena sidan stommen först. Förskjut skivorna på motsatta sidan väggen så att skarvarna inte hamnar på samma regel. Innan den andra sidan monteras ska eventuell mineralull, för ljudisolering, och elinstallationer vara på plats.

23 Lägg aldrig skivskarvar i linje med öppningar för dörrar och fönster. Tillpassa istället skivan så skarven hamnar ovanför dörröppningen. Placera en regelbit mellan dörröppning och tak där du får skarven. Skruvavstånd 450/600 mm 23 Använd de här skruvavstånden för både stål- och träreglar vid 450/ 600 mm regelavstånd. 450/600 mm 300 mm 600 mm 600 mm Skruvavstånd vid ett lag gipsbaserade skivor, och i andra lag vid två lag gipsbaserade skivor. 200 mm 200 mm Skruvavstånd i första lag, när du ska montera ett andra lag utanpå. 7 Förskjut de gipsbaserade skivorna på den motsatta sidan av mellanväggen så att skarvarna inte kommer på samma regel. 8 Om du använder träreglar måste du kontrollera att de är räta och raka. Särskilt viktigt är det vid dörröppningar. Trävirke kan slå sig när det torkar. Rådfråga någon i byggvaruhandeln om hur du bäst hanterar trä. 9 Konstruktion med två lag gipsbaserade skivor. Montera andra lag skivor med ett regelavstånds förskjutning i sidled. Använd Gyproc QT 29 Quick-skruv i första laget och QT 41 Quick-skruv i andra laget.

24 Innerväggar Limning Om den gamla väggen är av trä ska du skruva fast ytskivorna. Skruva med skruvavstånd 200 mm runt om, och 300 mm jämnt fördelat över skivan. 24 Det finns tunna gipsbaserade skivor speciellt gjorda för att snygga till hopplöst ojämna väggar. Ytskivorna är bara 6 mm tjocka och ansluter fint mot dörr- och fönsterfoder, golvsocklar och stuckaturer. Om den gamla väggen är murad eller av betong så kan du limma fast ytskivan med gipsbruk. Om väggen är av trä ska du skruva. Detta behöver du. Bord eller bockar Måttband eller tumstock Snickarpenna Tandad spackel Vattenpass Inköpslista. Gyproc GSE 6 Ytskiva Ergo. Om du inte vill ha en tunn och lätt skiva är det bättre att använda Gyproc GNE 13 Normal Ergo Gyproc G 66 Gipsbruk Skruv; Gyproc QT 29 Quick för trävägg

25 Fyll först i alla stora håligheter i väggen med gipsbruk. Underlag som suger åt sig mycket fukt, till exempel tegelväggar, ska du först slamma med vattenutspätt gipsbruk. Det räcker att slamma där strängarna ska fästa skivan mot väggen. Anvisning för limning av gipsbaserade skivor 25 1 Rensa den gamla väggen från gamla löst sittande tapeter och utskjutande skruv och spik. 2 Lägg gipsbruk i tre 100 mm breda och 15 mm höga strängar på den gipsbaserade skivans baksida. Jämna ut strängarna med en tandad spackel. Om väggen har många håligheter, är det bättre att lägga bruket direkt på väggen. 3 Tryck ytskivan i läge med hjälp av en riktbräda. Kontrollera med vattenpass att skivan är i lod. 4 Om väggen är av lättbetong eller tegel är det bra att fixera den gipsbaserade skivan med spikplugg under tiden bruket härdar.

26 Våtrum Montera förstärkning i regelkonstruktionen vid infästningar av vägghängda installationer. 26 En våtrumsvägg ska alltid skyddas mot fukt med ett vattentätt skikt. Ytbeläggning och tätskikt ska utföras enligt branschens gemensamma anvisningar. Det innebär ett användande av branschgodkända produkter och system. Detta behöver du. Murslev Fogpistol Tätskiktssystem (se tillverkarens anvisningar) Kapverktyg för keramiska plattor (se tillverkarens anvisningar) Måttband eller tumstock Pensel eller rulle Sax Snickarpenna Svamp Obs! I våtrumsytterväggar rekommenderar Gyproc som huvudalternativ ett utförande utan plastfolie. Detta på grund av att eventuell fukt i konstruktionen inte ska stanna kvar mellan våtrummets tätskikt och ångspärren, utan ha möjlighet att dunsta ut. För mer information om våtrumsytterväggar läs den tekniska broschyren om Glasroc GHI Hydro Våtrumssystem. Tandad spackelspade (se tillverkarens anvisningar) Vatten

27 Glasroc GHI Hydro Våtrumsskiva innehåller glasfiber vilket kan ge upphov till hudirritation. Handskar och täckande klädsel rekommenderas därför vid hantering av skivan. Byggvarudeklaration och säkerhetsdatablad kan laddas ned från Regelavstånd max c 450 mm: Med två lag Glasroc GHIE 13 eller 1 lag GHIE 15, får du en stark och stabil konstruktion. Två lag GHIE 13 ger också ett gott brandmotstånd, god ljudisoleringen och en säker lösning på lång sikt. Skivorna monteras på en stomme av Gyproc stålprofiler eller trästomme, med ett c-avstånd på 450 mm. 2 Regelavstånd c 300 mm: Detta är det enklare alternativet med ett lag Glasroc GHI 13 Hydro Våtrumsskiva och kräver ett c-avstånd på max 300 mm. För ett säkert och korrekt utförande har Gyproc utarbetat en egen broschyr med teknisk information för våtrumssystem som beskriver systemen i detalj.

28 Golv 28 Byggproffsen använder ofta gipsbaserade skivor till golv. Gipsbaserade skivor är lämpliga eftersom materialet inte rör sig eller krymper och sväller som trä gör. Därför är det en fördel att lägga ett lag skivor före montering av keramiska plattor. Gipsbaserade skivor har också ljudisolerande egenskaper. Redan ett eller två lag golvskivor på övervåningen kan alltså ge dig en hörbar skillnad. För ljudisolering mot högre ljudnivåer krävs särskilda konstruktioner. Prata med en byggkonsult. Det finns en skiva som heter Gyproc Golvskiva. Den använder du om du ska lägga plastmatta. Men om du ska lägga klinker eller parkett, och det är känsligt med golvhöjden, är det bästa alternativet Gyproc Ytskiva Ergo. Den är bara är 6 mm tjock. Detta behöver du. Bord eller bockar Lång linjal Gipskniv Måttband eller tumstock Sandpapper Skruvdragare eller borrmaskin med bitshållare Bits för krysspår Phillip typ 2P Snickarpenna Spackelspade Vattenpass Inköpslista. Gipsskiva: Gyproc Golvskiva eller Gyproc Ytskiva Ergo Om du ska lägga plastmatta: Gyproc G 46 skivlim (vid 10 kvm eller mer) Skruv: Gyproc QT 29 och QT 41 Quick Golvspackel Trälim Om du ska lägga klinker: Skruv: Gyproc QTR 41 Quick Skruv: Gyproc QT 29 Quick Trälim

29 29 Obs! Om underlaget är ett ojämnt gammalt trägolv: Skruv: Gyproc QTR 41 Quick Golvspackel Trälim

30 Golv Vill du ha extra god ljudisolering kan två lag golvskivor vara en bra idé. Då slipper du också göra förarbetet med att jämna ut ojämnheter i gamla trägolv. Men glöm inte att alltid förskjuta skarvarna i förhållande till varandra mellan första och andra lag Alla golv: Gör så här när du lägger gipsbaserade skivor på golv. Kortkanterna ska vara förskjutna i förhållande till varandra. Limma skivorna kant i kant med vanligt trälim. 2 Golvskivor på ett gammalt trägolv som inte är lönt att slipa: Montera skivorna tvärs med golvbrädorna. Spackla eventuella ojämnheter i trägolvet längs skivans kortkanter så de ligger på plant underlag. Limma skivorna kant i kant med vanligt trälim. Skruva fast skivorna med Gyproc QTR 41 Quick. Vid tunna ytbeläggningar som plastmatta krävs två lag golvskivor. Skruva andra lag med QTR Golvskivor som underlag till linoleummatta på spånskivor: Limma fast golvskivorna mot spånplattan med Gyproc G 46. Ta bara 3 4 skivor i taget. Limma skivorna kant i kant med vanligt trälim. Lägg tyngder på skivorna eller fixera med skruv tills limmet torkat. Torktiden är ca 12 timmar. Har du skruvat skivorna är det dags att ta bort skruvarna när limmet torkat. Helspackla skivorna innan du lägger på plastmattan så inte skarvarna syns igenom. 4 Gipsbaserade skivor som underlag till klinker på spånskivor: Lägg skivorna väl an underlaget. Skruva med Gyproc QTR 41 Quickskruv vid Gyproc Golvskiva och QT 29 vid Gyproc Ytskiva. Om golvet är längre än 3 5 meter bör du i stället limma med Gyproc G 46 skivlim.

31 31

32 Innertak 32 Innertak kan byggas med flertalet typer Gyproc-skivor. Du kan använda vanliga gipsskivor, spackla skarvarna och måla eller innertaksskivan Gyproc Planum, för ett helt slätt resultat utan synliga skarvar. Du kan också använda kortplank, en mindre gipsbaserad skiva med fasade kanter. Den är lätt att montera och du slipper spackla skarvarna. Gipsbaserade skivor har ljudisolerande egenskaper som dämpar ljudnivån från våningen ovanför. Kanske det viktigaste av allt; Gips brinner inte. Ett innertak av gipsbaserade skivor bidrar inte till brandspridning i motsats till många andra material. Inköpslista. Gyproc Kortplank, Gyproc Planum eller Gyproc Normal Glespanel Skruv: Gyproc QT 29 Quick Detta behöver du. Bord eller bockar Fintandad fogsvans Liten sticksåg Lång linjal Gipskniv Måttband eller tumstock Sandpapper, nr Skruvdragare eller borrmaskin med bits Snickarpenna

33 33 Innan du monterar ditt innertak måste du undersöka underlaget. Du har två olika monteringsalternativ att välja mellan: Montering mot ett befintligt tak, eller montering av ett helt nytt tak vid renovering eller nybyggnad. I det senare fallet gör du alltid monteringen mot en glespanel. Taktyp Tjocklek Bredd Längd Centrumavstånd Glespanel Spackling (mm) (mm) (mm) glespanel (mm) Gyproc Normal 12, * 400 Tvärs Lång- och kortkant, skruv Gyproc Normal Ergo 12,5 900 * 400 Tvärs Lång- och kortkant, skruv Gyproc Planum 12, Tvärs Lång- och kortkant, skruv Gyproc Planum Ergo 12, Tvärs Lång- och kortkant, skruv Gyproc Kortplank 12, /1800/ Längs Skruv Gyproc Kortplank 12, /1800/ Tvärs Skruv * Finns i olika längder Vanlig gipsskiva Gyproc Normal Ergo alt Gyproc Planum. Avstånd i mm mellan bjälkar och takstol 600 mm 800 mm 1000 mm Dimensionering av glespanel 22 x 73 mm 22 x 73 mm 22 x 98 mm 1200 mm 1400 mm 30 x 73 mm 30 x 98 mm Dimensionering. Vid önskan om bättre ljudisolering kan som alternativ Gyproc Akustikprofil användas. 1 2 Om du vill ljud- och brandisolera extra bra kan du montera två lag skivor. Precis som första lag, ska lag nummer två monteras tvärs med glespanelen, som du ser här. Men montera så du får skarvarna på andra ställen.

34 34 Innertak Gipsskiva Gyproc Normal Ergo alt Gyproc Planum 200 mm 300 mm 3 Använd en skivhiss vid monteringen. Börja att skruva från mitten av skivorna och ut mot kanterna. Använd Gyproc QT 29 Quick -skruv och skruva 10 mm in från långkanterna. 300 mm 4 Förskjut kortkantsskarvarna i förhållande till varandra. Det förhindrar sprickbildning. Skarvarna ska alltid hamna ovanpå glespanelen. Fasa av kortkanterna med en kniv. (Gyproc Normal) Skruva med Gyproc QT 29 Quick, 15 mm från kortkanterna. Samma avstånd använder du vid skurna långkanter invid väggen. 5 Spackla långkanterna så här: f) Lägg på första lagret spackelmassa. g) Tryck fast fogremsa av papper medan spacklet fortfarande är fuktigt. h) Spackla sedan ett tunt lager över remsan innan den torkat. i) Låt torka. j) Spackla ytterligare 1 2 gånger beroende på krav, rekommen- dation 2 gånger. k) Låt torka igen. l) Slipa med ett fint sandpapper. m) Vid extra krav upprepa spacklingen. 6 Spackla gipsskivor så här i kortskarvarna: Fasa av kortkanten först (gäller Gyproc Normal). Det gör du lättast med en kniv innan du monterar gipsskivorna. Lägg på spackelmassa och slipa när det har torkat. Gå vidare med följande steg. a) Limma fast fogremsa av papper med vävlim med minst 20 % torrhalt över skarvarna. b) Lägg på spackel 2 gånger. Lite bredare än på långsidan för att undvika synliga skarvar (gäller Gyproc Normal). c) Låt torka. d) Slipa med ett fint sandpapper. e) Spackla igen om det behövs.

35 Om det befintliga taket inte klarar att bära upp det nya gipstaket måste du söka dig fram till bjälkarna/ takstolarna i det befintliga taket och fästa en glespanel i dessa. Gipsskiva Gyproc Kortplank 35 1 Kontrollera rummets vinklar först. Det gör du lättast med två vanliga snören som du spänner mellan rummets diagonaler. Om snörena är olika långa så är rummet skevt. Då ska du påbörja takmontaget mitt i rummet. 2 Du kan göra så här när du vill ha lika stora passbitar på var sin sida. Men passbitarna bör inte vara smalare än 100 mm. 3 Om rummet är rakt kan du börja i ena änden, så här. Då får du passbitar enbart mot den ena väggen. Kortplank ska inte spacklas annat än på skruvhuvuden, så det är ett lätt tak att lyckas med. 4 Gyproc kortplank kan monteras längs eller tvärs glespanelen. I båda fallen skruvar du i läkten med skruvavståndet 200 mm längs kant och 300 mm inne på skivan. Skivorna skruvas med Gyproc QT 29 Quick med 25 mm kantavstånd vid minst 70 mm bred glespanel.

36 Dekorationslister 36 Ett sätt att göra favoritrummet vackrare är med dekorationslist. Du kan sätta dem mot taket förstås. Men dekorationslister kan också bli spegeltak och snygga paneler. Dekorationslisten Gyproc Cove är lätt att kapa och fästa eftersom den är tillverkad av gips. Dessutom isolerar den en del mot ljudläckage mellan taket och väggen. Gyproc Cove ska fästas med foggips. Det går åt ungefär 5 kg per 20 meter dekorationslist. Där väggen eller taket är ojämnt kan du skruva eller spika fast listen och sedan spackla. När du är färdig kan du måla listen om du vill. Du kan till och med tapetsera över den. Det finns flera Cove-modeller och stilar att välja mellan. På byggvaruhuset ser du de allra senaste. Detta behöver du. Fintandad såg Gerlåda Inköpslista. Gyproc Cove dekorationslist Gyproc G 66 Gipsbruk Smal spackel Snickarpenna

37 37 1 Markera listens placering med ett streck på väggen. 2 Kapa listen med en fintandad såg i gerlåda. 3 Bred ut foggipset på listens kanter och ändar. 4 Tryck listen hårt på plats. Den fastnar omedelbart om underlaget är torrt. Om väggen eller taket är ojämnt kan du stödspika medan fogen torkar. Ett tips: Om du arbetar ensam går det oftast lättare att sätta spikar i väggen först. Då får du stöd när du fäster listen på plats. 5 Ta bort överflödigt foggips med en spackel. Spackla även skarvarna. 6 Såga alltid skarven snett om listen ska förlängas. Det underlättaräven vid montering av den sista listen när den skjuts in i hörnet.

38 Vind 38 Två sorters skivor, en luftspalt och isolering. Det är vad du behöver för att lyckas med vinden. Den yttre skivan är en speciell vindskyddsskiva gjord för utomhusbruk. Den är diffusionsöppen vilket betyder att fukt inte stängs in i väggen utan kan dunsta ut i fria luften. Den inre gipsskivan är en vanlig gipsskiva. Isoleringen brukar vara minst 145 mm tjock. Därför kan det hända att du måste bygga på träreglarna så isoleringen får plats. Glöm inte att du behöver byggnadstillstånd för att göra om vinden till bostadsyta. Hör efter med din kommun. Detta behöver du. Eltejp och byggtejp Gipskniv Hammare Handskar (för att handskas med isolering) Hålsåg Måttband eller tumstock Skruvdragare eller borrmaskin med bitshållare Bits för krysspår Phillip typ 2P Inköpslista. Glasroc GHU Hydro Vindskyddsskiva Gyproc Normal Ergo gipsskivor Skruv: Gyproc QT 29 Quick Mineralull Träreglar Glespanel Spik 0,2 mm plastfolie Snickarpenna Vattenpass

39 Reglar och takstolar kan behöva byggas ut för att ge mer plats åt isolering. För ytterligare information se mineralullstillverkarens anvisningar Mellan yttertak och Glasroc GHU Hydro Vindskyddsskiva ska det vara fri luftpassage. Minst 25 mm. Spika en läkt, fast på längden, på var sin sida om takstolarna. Det ska också vara en läkt mitt emellan takstolarna om centrumavståndet är 1200 mm. 2 Skruva eller spika fast Glasroc GHU Hydro som vindskydd på läkten. Använd Gyproc QT 29 Quick-skruv. Skruva med ca 200 mm mellanrum, och 150 mm om du spikar. Låt skivan sticka ut minst 400 mm ovanför hanbjälken, dock minst 200 mm över isoleringens ovankant. Om skivan inte ryms mellan takstolarna kan du skära bort en bit på långsidan. 3 Montera Glasroc GHU Hydro vindskyddsskiva även på baksidan av stommen mot blindutrymmet. Det kanske blir nödvändigt att bygga på stommen med reglar för att isoleringen ska rymmas. Jämför med tjockleken på din isolering. Isolera också golvet i blindutrymmet. Täta skarvarna för att vinddrag inte ska komma att påverka isoleringen. Kontakta din återförsäljare för rådgivning av rätt tätningsutförande. 4 Ofta måste takstolarna också byggas på med reglar, så det blir plats för isoleringen. Om du måste bygga på mer än 70 mm är det bra om du använder distansklossar, så här.

40 Vind mm 5 Innan du börjar isolera ska elektrikern dra ledningar och göra installationer. Kolla om isoleringstillverkaren har några speciella anvisningar du bör följa. Börja med att isolera gavlarna. Är du osäker på vilka elinstallationer du får göra själv kan du ringa Elsäkerhetsverket. 6 Gör först färdigt gavlarna. Montera reglar med 450 mm avstånd när du använder 900 mm breda gipsskivor. Sätt upp ångspärr för att undvika fukt och mögel. Bekläd gavlarna med Gyproc Normal Ergo gipsskivor. 7 Fortsätt med isoleringen i följande ordning: a) vägg mot blindutrymme, b) snedtak och c) innertak. Var noga med tillpassningen. 8 Ångspärren är nödvändig för att få huset tätt. Använd en så bred ångspärr som möjligt, så du slipper onödigt många skarvar. Överlappa med 200 mm. Tejpa runt elinstallationer Nu är det dags för glespanelen. Lagom dimension på läkten är 28' 70 mm. Montera brädorna i vinkeln mot snedtaket och mot golvet. Sätt brädor däremellan med ett centrumavstånd på 450 mm.

41 41 11 Gyprocs Böjbara Plåtband kan i många fall ersätta de traditionella träreglarna mellan takstolarna. Plåtbandet är räfflat i mitten och kan lätt böjas. Fäst plåten med Gyproc QT 29 Quick i stommen. C-avståndet mellan takstolarna bör inte vara större än 600 mm. 12 Kontrollera planheten med en jämn bräda. Om du upptäcker ojämnheter är det inte hela världen. Du kan lätt justera planheten genom att lyfta lite på glespanelen och palla under med en bit träfiberskiva, exempelvis masonit. 13 Montera gipsskivorna i taket. Bygg ett eget verktyg, ett T av en bräda och en regel och kläm fast gipsskivan medan du skruvar. Skruva från mitten och ut mot kanterna. 14 Montera gipsskivorna i snedtaket. Välj själv om du vill montera dem liggande eller stående. Enklast spackelarbete får du vid stående montering. Fasa skivans baksida så du får passning mot takskivan. 15 Sist ska gipsskivorna mot blindutrymmet monteras. Pressa skivan upp mot snedtaket medan du skruvar fast den. Ett enkelt hjälpmedel är att använda en rundsågad träbit som hävstång. Ställ skivan på träbiten med den runda sidan nedåt och pressa upp gipsskivan med foten. 16 Urtag för eldosor görs lättast med dosfräs eller hålsåg. Fasa av bakkanten på hålet, så blir det lättare att trä skivan över dosan. Själva elinstallationen får bara göras av en auktoriserad elektriker. Är du osäker på vilka elinstallationer du får göra själv kan du ringa Elsäkerhetsverket.

42 Källare Om du använder 45 mm breda reglar bör du stödja reglarna med vinklar mot den bakomliggande väggen. Fäst vinklar, som lätt kan klippas till av överblivna bitar från reglar eller skenor, i axelhöjd mot regel och vägg. Använd Gyproc QP 14 Quick-skruv för att fästa vinkeln mot regeln. 42 Tilläggsisolerar du invändigt, blir den yttre delen av väggen kallare. Ju tjockare isolering desto kallare yttervägg. Därför ska du bara tilläggsisolera enligt dessa anvisningar på väggar som inte suger fukt. Annars löper du risk för frostsprängning. Undersök väggen noga innan du börjar. Är du osäker på väggens kvalitet bör du inte isolera tjockare än 45 mm mineralull. Om den invändiga väggen är målad med fukttät färg eller har tät beklädnad i form av exempelvis vinyltapet, måste du repa upp ytan innan du tilläggsisolerar. Använd stålborste eller en bräda med spik. Du behöver inte byggnadstillstånd för att tilläggsisolera. Detta behöver du. Fogspruta Gipskniv Handskar Måttband eller tumstock Plåtsax Skruvdragare eller borrmaskin med bitshållare Bits för krysspår Phillip typ 2P Snickarpenna Stålborste Vattenpass Inköpslista. Gyproc Normal Ergo gipsskiva, 900 mm bred Gyproc stålregel Gyproc stålskena Skruv: Gyproc QS 25 Quick, QS 38 för stålstomme Skruv: Gyproc QT 29 Quick, QT 41 för trästomme Skruv: Gyproc QP 14 Quick för att sammanfoga plåt Plastisk fogmassa

43 El- och VVS-installationer måste ofta flyttas eller kompletteras innan du isolerar. Låt en behörig fackman göra detta. Stålbindingsverk mm 1 Skruva fast stålskenor dikt mot tak och golv och gör detsamma med den första regeln mot väggen. Regelstommen bör alltid placeras minst 5 mm från väggen för att undvika köldbryggor. Montera stålreglar med 450 mm mellanrum, om du använder 900 mm breda gipsskivor. Stålreglarna monterar du genom att vrida fast dem i stålskenorna. 2 Kapa stålprofilen med en vanlig plåtsax. Klipp först av de två flänsarna. Böj sedan profilen och klipp tvärs över. Väggreglarna ska vara max 15 mm kortare än rumshöjden. 3 Placera mineralull mellan väggen och den nya stålstommen. Hålrummet ska fyllas helt. Arbetshandskar är en bra idé när du jobbar med isolering. 4 Montera ångspärr för att slippa fukt och mögel. Vid ett lager skivor ska ångspärren sitta utanpå isoleringen. Fäst ångspärren på reglarna med dubbelhäftande tejp. Vid två lag gipsskivor kan den lika gärna placeras mellan första och andra lag skivor. Överlappa ångspärren med 200 mm.

44 Källare 44 5 Så här kapar du gipsskivor. Använd en lång stållinjal. Skär med kniven tills du är helt igenom kartongen och har ritsat gipskärnan. 6 Bryt skivan neråt där snittet är gjort. Ta bordskanten till hjälp. Skär nu igenom kartongen på baksidan. 7 Slipa kanten med ett sandpapper mm max. 9 Lämna alltid en liten springa, ca 10 mm, mellan gipsskiva och golv. Då löper du mindre risk för fuktskador. Om du vill ha extra god ljudisolering monterar du gipsskivorna på reglarna med en 7 10 mm bred springa överallt mellan väggar, tak och golv.

45 Trästomme Tillvägagångssättet med trästomme är ungefär som med stålreglar. Skruva eller spika fast regeln i golv och tak. Se till att skruven eller spiken är tillräckligt lång och fäster ordentligt i underlaget. Lägg syllisolering mellan trästommen och golvet om du bedömer att det finns risk för fukt. 11 Slå i en spik eller skruva in en skruv i väggregeln utan att den fäster i väggen. När du måttat in regeln i perfekt lod, fixerar du regeln 600 mm 600 mm 12 Kläm nu fast väggreglarna i spänn mellan golvoch takregeln. Om du använder gipsskivor som är 1200 mm breda ska avståndet mellan väggreglarna vara hälften, dvs 600 mm. 13 Nu kan du skråspika fast reglarna. Gör det på båda sidorna. Du kan också skruva om du vill. Börja nertill, använd foten som stöd såhär, och avsluta upptill. 14 Du kan använda samma isoleringstjocklek som regeln, eller komplettera med extra isolering bakom reglarna. Är du osäker på den bakomvarande väggens kvalitet bör du inte isolera tjockare än 45 mm.

46 Reparera skador 46 Skador på väggar av gipsskivor lagar du enkelt själv. Det finns flera metoder att laga hål, till exempel triangelmetoden som vi visar här. Detta behöver du. Snickarpenna Inköpslista. Spackel eller gipsbruk Gyproc G 66 Gipskniv Fil Fintandad sticksåg

47 47 1 Det här kallas triangelmetoden. Skär ur en gipsskiva ut en triangelformad platta som är något större än skadan i väggen. Fasa kanterna till 45 vinkel. Det gör du lättast med en rasp eller gipskniv. 2 Lägg triangeln över hålet och rita av plattans konturer. 3 Rita sedan en mindre triangel ca 12 mm innanför konturen. Såga skåror med en sticksåg från hålet och ut till hörnen på den inre triangeln. 4 Skär ut den inre triangelytan med en vass kniv. Fasa av kanterna till linjen på den yttre triangeln. Prova med plattan så du ser att du är på rätt väg. Hålet ska vara någon millimeter större än triangelplattan, så det ryms lite spackel emellan också. 5 Lägg ett skikt med gipsbruk eller spackel på triangeln. Tryck den försiktigt in i hålet. Tryck inte för hårt, det ska bli en plan yta. Stryk bort överflödig massa med en spackel eller med tummen. 6 Låt spacklet torka ordentligt. Slipa och bättra eventuellt på med en extra omgång spackel till. När ytan är helt plan kan du måla eller tapetsera.

48 Ytbehandling Vägg 48 Gyproc gipsskivor har försänkta långkanter för att underlätta spackling som ger en slät yta. Det finns färdigblandat spackel som är lätt att använda, men du kan också välja pulverbaserat spackel, till exempel Gyproc G 70. Då behöver du bara blanda till precis så mycket som går åt. Detta behöver du. Smal spackel Bred spackel Färgtråg och roller Alternativt utrustning för tapetsering Inköpslista. Gyproc G 70 Gipsspackel eller finfördelat lättspackel Gyproc G 93 Fogremsa Gyproc HS 29 Hörnskydd Färg eller tapet Sandpapper, nr Spackla långkanterna så här: a) Lägg på första lagret spackelmassa. b) Tryck fast fogremsa av papper medan spacklet fortfarande är fuktigt. c) Spackla sedan ett tunt lager över remsan innan den torkat. d) Låt torka. e) Spackla ytterligare 1 2 gånger beroende på krav, rekommendation 2 gånger. f) Låt torka igen. g) Slipa med ett fint sandpapper. h) Vid extra krav upprepa spacklingen. 2 Lägg på spackelmassa och slipa när det har torkat. Gå vidare med följande steg. a) Limma fast fogremsa av papper med vävlim med minst 20 % torrhalt över skarvarna.

49 Utvändiga hörn kan förstärkas med Gyproc Hörnskydd av plåt som du spikar eller skruvar fast i hörnregeln b) Lägg på spackel 2 gånger. Lite bredare än på långsidan för att undvika synliga skarvar. c) Låt torka. d) Slipa med ett fint sandpapper. e) Spackla igen om det behövs. 4 Invändiga hörn spacklas på samma sätt som övriga skarvar. Placera fogremsan längs centrumlinjen. Spackla först ena sidan av hörnet och låt det torka. Spackla sedan den andra sidan. Ett annat tillvägagångssätt är att fylla en eventuell skarv i hörnet med tätningsmassa. Överflödig fogmassa stryks ut med ett fuktigt finger. 5 Utvändiga hörn kan förstärkas med Gyproc Hörnbeslag av stål. Fäst beslaget med skruvar, spik eller med specialverktyg Gyproc Fästverktyg. Spackla hörnet med en bred spackelspade. 6 Nu är väggen klar för målning eller tapetsering. 7 Du kan behöva grundmåla innan du tapetserar om tapeten är tunn. Håll upp en provbit av tapeten mot väggen och jämför.

50 50 Upphängningar Gips är hållbart Fråga butikspersonalen om hjälp och läs informationen på förpackningarna. Extra tunga saker som t.ex köksstommar eller badrumsinredning bör fästas i regelstommen. Med riktig val av fästdon kan du känna dig trygg på att det du hänger upp blir hängande. Det är faktisk lätt att hänga tunga saker i en gipsskiva! Du kan välja mellan många olika fästdon när du ska hänga upp något på väggar eller i tak av gips. Här visar vi dig några av de vanligaste krokarna, skruvarna och pluggen. Vi har uppgett tillverkarnas tillåtna belastning. Avstånden mellan fästpunkterna bör vara minst 20 cm för att du ska kunna räkna med full belastning. Kapaciteten angett under är baserat på ett lag Gyproc Normal gipsskivor där inget annat är beskrivet. Vid användande av flera lag eller andra kvaliteter kan kapaciteten vara högre. Lätta upphängningar Normal användning Typ Montering Till lätta och enkla upphängningar som bilder, tavlor etc. på vägg. Belastning: 5, 10 och 15 kg (skjuvkraft) -krok med 1,2 eller 3 stift Slå in stiften genom kroken med en hammare. Till lätta och enkla upphängningar som bilder, tavlor etc. på vägg. Belastning: Upp till 20 kg (skjuvkraft) Gipskrok Monteras snabbt och enkelt med några lätta slag direkt i väggen. Kroken demonteras enkelt. Vipp upp kroken och tryck den rätt ut. Till lätta upphängningar som lampetter, speglar, bilder och gardinstänger på vägg. Belastning: Plast: 4 kg (dragkraft) Metall: 12 kg (dragkraft) Driva gipsplugg i plast eller metall Skruva den självborrande pluggen direkt in i väggen. Skruva därefter fast föremålet med skruven.

51 Medel upphängningar 51 Normal användning Typ Montering Till lätta upphängningar som tavlor mm i skivor med hålrum bakom. Belastning: 8-12 kg (1 lag skivor) 9-20 kg (2 lag skivor) Universalplugg Borra hål. Sätt i pluggen. Sätt objektet på plats. Skruva in skruven. Till lättare upphängningar i skivor med hålrum bakom. Belastning: 10 kg (röd) 20 kg (blå) Duo Max Borra hål. Tryck pluggen genom skivan med hjälp av skruven. Dra försiktigt i skruven Montera föremålet. och känn efter att vingarna har fått grepp på baksidan. Skruva ut skruven. Tunga upphängningar Normal användning Typ Montering Till montering av detaljer i våtrum. Belastning: 15 kg (dragkraft) 35 kg (skjuvkraft) Rawlnut gummiankare Borra hål. Tryck gummipluggen in i hålet. Placera föremålet över pluggen och sätt in skruven. Tryck till skruven så att pluggen expanderar och tätar på baksidan. Till direktfäste av föremål i ett lag gipsskivor. Belastning: 20 kg (skjuvkraft) T-plugg Borra hål. Pressa samman vingarna och tryck in pluggen. Sätt objektet på plats och skruva in skruven. Skruva tills det går trögt. Till fäste av element, skåp, hyllor, speglar och andra tunga saker. Belastning: 30 kg (skjuvkraft) Till upphängningar av lampor och liknande i tak. Belastning: 10 kg (dragkraft) Expansionsankare Borra hål. Tryck ankaret genom hålet. Expandera ankaret med en specialtång. Skruva ut skruven. Sätt upp objektet som ska fästas över ankaret. Sätt skruven genom objektet och tryck till. Expansionsankare med krok Borra hål. Till upphängningar av tunga saker som element, hyllor etc. Belastning: 25 kg (skjuvkraft) Rosett Borra hål. Slå in pluggen med lätt slag av hammaren. Sätt skruven i pluggen och tryck till. Pluggen gör en stark knut i hålutrymmet bakom skivan.

52 52 Materialförbrukning Väggar Antal 1200-gipsskivor = löpmeter vägg antal lag skivor, totalt bägge sidor 1,2 (skivans bredd) Antal reglar = löpmeter vägg 0,60 (centrumavståndet mellan reglarna) + 1 Löpmeter skenor resp. golv- och takskenor = löpmeter vägg 2 Antal skruvar i första lag (vid två lag) = ca 5 st x m 2 vägg (per väggsida) Antal skruvar vid ett lag gipsskivor och i = ca 15 st x m 2 vägg (per väggsida) andra lag vid två lag gipsskivor Mineralullsmängd i väggar = m 2 vägg

53 Tänk på att göra tillägg för spill, t.ex 10 %. Antalet vinklar och vrår avgör mängden. Inner- och undertak 53 Antal 1200-gipsskivor = m 2 tak antal lag skivor 1,2 (skivans bredd) 2,4 (skivlängden) Antal kortplank = m 2 tak antal lag skivor (normalt ett lag) 0,6 (skivans bredd) L (skivlängden) Antal skruvar i första lag = ca 5 st x m 2 takareal (vid ev. brandkrav: 15 st. per m 2 ) Antal skruvar i andra lag = ca 15 st x m 2 takareal Mineralullsmängd = m 2 tak

54 Gyproc skivor Materialegenskaper 54 Brandskydd Gipsskivor innehåller ca 20 % kristallbundet vatten. Om skivan utsätts för brand frigörs det bundna vattnet och avgår som vattenånga. Det inbyggda vattnet ger skivan dess mycket goda brandskyddande egenskaper. Se även kap 4.2 Brandskydd. Verkan av luftfuktighet Vid relativ luftfuktighet över 90% försvagas gipsskivans hållfasthets- och styvhetsegenskaper. Gyproc Gipsskivor ska därför inte användas i lokaler där den relativa fuktigheten långvarigt överstiger 90%. Med hänsyn till risken för mögel bör luftfuktigheten dock begränsas till max 80 % vid rumstemperatur. Gyptone (perforerade och slitsade plattor) får endast användas i normalt rumsklimat med relativ fuktighet max 70 %. Verkan av temperaturer Gyproc Gipsskivor får inte kontinuerligt utsättas för temperaturer över ca 50 C, då detta bryter ner gipskärnan. Detta måste särskilt beaktas vid installationer av elradiatorer och lysrör. Skivorna påverkas inte nämnvärt av låga temperaturer. Formstabil I förhållande till andra skivmaterial krymper och sväller gipsskivorna minimalt vid variation i luftfuktighet och temperatur. Vilket är gynnsamt för att spacklade fogar inte ska spricka, samt för t.ex ljud- och lufttäthet. Fysiska egenskaper Produkter Gyproc GN 13 Normal Gyproc GNE 13 Normal Ergo Gyproc GSE 6 Ytskiva Ergo Gyproc GF 15 PROTECT F Gyproc GFE 15 PROTECT F Ergo Gyproc GFKP 15 PROTECT F Kortplank Gyproc GR 13 ROBUST Gyproc GRE 13 ROBUST Ergo Brandtekniska klasser Tändskyddande beklädnad Euroklass A2-s1,d0 (motsvarar: ytskikt klass I) Euroklass B-s1,d0 (motsvarar: ytskikt klass I) Verkan av fukt Ånggenomgångsmotstånd (s/m) Längdändring mellan RF % mm/m (verkan av luftfuktighet, se texten ovan) 3,0 4,5 x ,4 Termiska egenskaper Värmemotstånd (m 2 C/W) Verkan av temperaturer: Längdutvidgningskoefficient 25 x 10-6 (vid temp. >50 C, se texten ovan) Lufttäthet Luftgenomsläpplighet m/s Pa 0,06 0,06 0,03 0,07 0,07 0,07 0,06 0,06 25 x ,2 x 10 6

55 Verkan av biologiska angrepp Gyproc Gipsskivor består av en kärna av gips med ytskikt av kartong. Kartongen är ett organiskt material och kan därför angripas av mögel vid fuktiga förhållanden. Fukt i gipsskivor undviks genom att följa Gyprocs anvisningar vid hantering av skivorna, vid val av konstruktionslösningar samt genom att välja lämpliga användningsområden. Av hälsoskäl ska gipsskivor som blivit mögelangripna bytas ut snarast. Akustiska egenskaper Då gipsskivor är relativt tunga och samtidigt böjelastiska har de låg resonansfrekvens och hög koincidensfrekvens. De kan därför med mycket god verkan användas i ljudisolerande vägg- och takkonstruktioner. Ljudisoleringen i en vägg är dessutom beroende av väggens uppbyggnad, regeltyp, regelavstånd, avstånd mellan gipsskivorna (väggtjocklek), antal gipsskivor samt ljudabsorberande material i hålrummet mellan skivorna. Motstånd mot röntgenstrålning Blyekvivalens: 4 x 12,5 mm Gyproc Gipsskivor motsvarar 0,25 mm bly. Stomstabiliserande Gipsskivans styvhet och bärförmåga spelar en viktig roll för såväl vindstabilisering som stabilisering av stomkonstruktionen. 55 Gyproc GPL 13 Planum Gyproc GPLE 13 Planum Ergo Gyproc GG 13 Golvgips Gyproc GP 13 Plank Gyproc GKP 13 Kortplank Glasroc GHIE 13 Hydro Ergo Glasroc GHI 13 Hydro Glasroc GHIE 15 Hydro Ergo Glasroc GHI 15 Hydro Glasroc GHUE 13 Hydro Ergo Glasroc GHU 13 Hydro 3,0 4,5 x ,4 ca 2,6 x 10 3 ca 3,2 x 10 3 ca 2,6 x ,2 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,07 0,07 0,06 0,06 25 x ,2 x 10 6

56 Gyproc skivor Beståndsdelar 56 Gips kommer från 3 källor: 1. Naturgips från brott eller gruvor 2. Industrigips 3. Returgips Består till >90% av kalciumsulfatdihydrat och resten av mineraler, som förekommer naturligt ihop med naturgips. Gips är en produkt som dels bryts som gipssten, dels bildas vid avsvavling av renade rökgaser från kolkraftverk. Även returgips (spill från tillverknings- och byggprocessen) används som råvara till nya gipsskivor. Tillsattsmedel Den samlade mängd tillsatser i en standard gipsskiva utgör mindre än 1 viktprocent. Undantaget är brandskivan Gyproc Protect F som innehåller ca. 15 % kaolin och vermikulit. Tillsätts för att gipsmassan lättare ska flyta ut. Förbrukas till största del i processen. Glasfiber < 0,3 % 12,5 mm långa och 0,01 tjocka fibrer som armering i gipsmassan för slagtålighet och styrka. Kaolin och vermikulit, < 15 % Gyproc Protect F har tillsatser av Kaolin (porslinslera) och Vermikulit (mineral). Tillsatserna bidrar till att skivan får extra brandskyddande egenskaper i brandklassade konstruktioner. Kartong, 4 7 % Består av 100 % returpapper vilket innebär att ytan får en viss variation i struktur, färg och uppsugningsförmåga. Skummedel < 0,1 % Tensider tillsätts för att blanda in luft i gipskärnan, med syfte att styra densiteten. Förbrukas till största del i tillverkningsprocessen. Stämpelfärg Innehåller propanol, som försvinner i tillverkningsprocessen. Tillsätts i så små mängder att det är försumbart. Stärkelse 0,3 % Majsstärkelse i vatten, samt i vissa fall kolhydratslösning av sackarider, tillsätts för att ge bättre vidhäftning mellan gipskärnan och kartongen. Dispergeringsmedel, < 0,3 % Består av kaliumsalt alt natriumsalt, av lignosulfonat alt polynaftaleinmetansulfonat och vatten. Retarder och accelerator, < 0,3 % Trinatriumcitrat och kaliumsulfat tillsätts för att styra gipsmassans bindningstid. Lim, < 0,1 % Är ett vattenlösligt polyvinylacetat (PVA). Tillsätts för att limma ihop framsides- och baksideskartongen.
