1 Tätskikt Tester av tätskikt för keramisk konstruktion för våtrum Peter Bratt 15 november

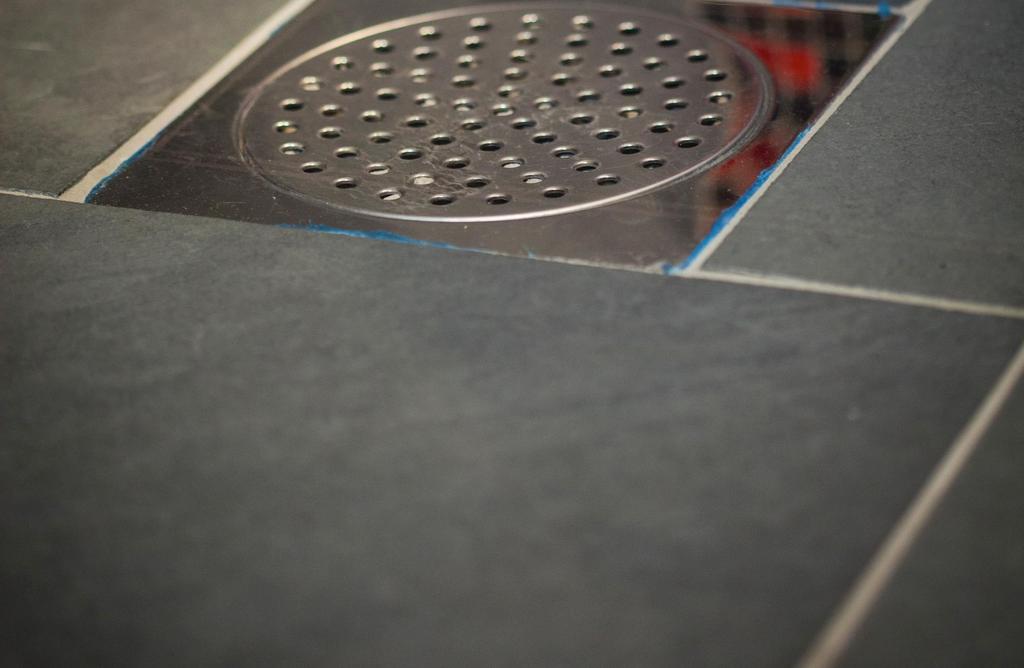

2 Bakgrund Bakgrund Många och dyra fuktskador i våtrum med keramiskt ytskikt. Tester 2014 visade på brister hos många system klarade endast tre av tjugo system testet och så många som sex system hade grava brister. Nu har vi gjort om testet Länsförsäkringar arbetar för att minska vattenskador i våtrum genom att förmå tätskiktstillverkarna att förbättra sina tätskiktssystem. Har det blivit bättre två år senare? 2

3 Ursprungsmetod och ny metod Funktionsprovningen har utförts enligt en till svenska förhållanden anpassad version av ETAG 022 Annex A numera benämnd SP-metod Vi tar bort tätskiktet för inspektion! 3

4 Nytt 2016 Vi testade två olika tätskiktstyper: Tätskiktsfolie (18 stycken testade). Foliesystemen fungerar som tätskikt under keramik- och natursten i våtrum. PVC-matta (2 stycken testade). De två mattorna vi testade är utvecklade för att vara tätskikt under keramik- och natursten i våtrum. Den rostfria Blücherbrunnen med limfläns från testet 2014 har ersatts med en rostfri Blücherbrunn med skruvad klämring. 4

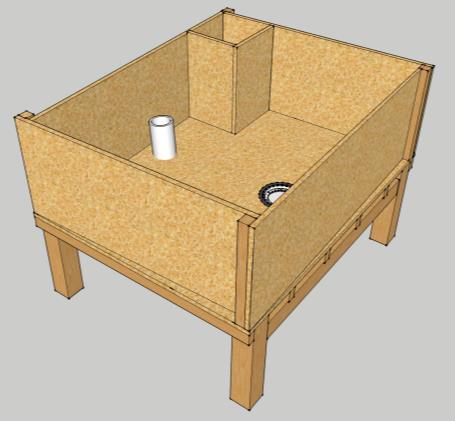

5 Provlådans innehåll Tre olika golvbrunnar. Golvbrunn av rostfritt stål med skruvad klämring. Blücher justerbar duschbrunn square. Golvbrunn av plast med skruvad klämring. Jafo PB75 MP. Golvbrunn av plast med fjäderbelastad klämring. Purus Brage 75 PP. Avloppsrör 50 och 100 mm. Fem innerhörn. Ett ytterhörn. 5

6 Montering Enligt tillverkarens monteringsanvisning. Foliesystem: utförd av personal från SP. PVC mattor: utförd av golventreprenör med GVK-Auktorisation. 6

7 Funktionsprovning 1. Golvkonstruktionen ställs under vatten (100 mm) under 24 timmar. 2. Låter en sandsäck (30 kg) falla tre gånger på fem olika punkter. 3. Golvkonstruktionen ställs under vatten (100 mm) under 24 timmar. 4. Varmt (90 C) och kallt (10 C) vatten får rinna växelvis 100 gånger på golvbrunnarna. 5. Varmt (60 C) och kallt (10 C) vatten får rinna växelvis 1500 gånger på brunnar, genomförningar, hörn. 6. Golvkonstruktionen ställs under vatten (100 mm) under sju dygn. Under och efter alla moment görs en inspektion för att upptäcka eventuella läckage. Vi tar bort tätskiktet vid inspektion. 7

8 Testpunkter Kontrollpunkt nr. Placering 1. Innerhörn 2. Golv-vägg vinkel 3. Innerhörn 4. Golv-vägg vinkel 5. Ytterhörn 6. Golv-vägg vinkel 7. Innerhörn 8. Golv-vägg vinkel 9. Innerhörn 10. Golv-vägg vinkel 11. Innerhörn 12. Golv-vägg vinkel 13. Stort avloppsrör. DN Litet avloppsrör. DN Vid Purusbrunn 16. Vid Jafobrunn 17. Vid Blűcherbrunn 18. Vid mittskarv 8

9 Analyser Vattenånggenomgångsmotstånd hos tätskiktssystemen. Ytvikt. Tätskiktsfoliens polymertyp. Åldersförändringar. Vi ser förbättring av långtidsegenskaperna. 9

10 Tätskiktssystem som vi testat 2016 Företag/Leverantör Tätskiktsystem Byggmax Byggmax foliesystem för våtrum Ardex AB Ardex Tricomsystem med Ardex 7+8 Forbo Flooring AB Golv: Forbo Aqualon. Vägg: Forbo Onyx LIP Sverige AB LIP Folie system 25 Sika Sverige AB System Schönox Folie 1 Sopro Sopro AEB 640 Tätskiktsystem Weber, Saint-Gobain Byggprodukter AB Weber Tec Foliesystem Alfix A/S Alfix våtrumsmatta monterad i Alfix 2K Tätningsmassa Biltema Biltemas foliesystem Centro Kakel och Klinker AB Centros TM# F-System (tätskiktsfolie) Bauhaus & Co KB Probau Tätskiktsystem SE1 BASF AB/PCI Sverige PCI VG2014 Mira Byggeprodukter A/S Mira Tätskiktsystem SE1 Tarkett AB Tarkett Tarkodry Floor och Tarkodry Wall Kerakoll Spa Kerakoll foliebaserade konstruktion Kerablock TEX 750 CC-Höganäs Byggkeramik AB CC Höganäs Foliesystem V12-3 och G12-3 Mapei AB Mapei Mapeguard WP90 foliesystem Norgips Svenska AB Knauf våtrumssystem folie Bostik AB Bostiks tätskiktsystem Wet room foil system (VT vf & VT gf) Kiilto AB Kiilto KeraSafe Folie System

11 Åtta system klarade testet 2016 Företag/Leverantör Tätskiktsystem Ardex AB Ardex Tricomsystem med Ardex 7+8 BASF AB/PCI Sverige PCI VG2014 Bostik AB Bostiks tätskiktsystem Wet room foil system (VT vf & VT gf) Byggmax Byggmax foliesystem för våtrum CC-Höganäs Byggkeramik AB CC Höganäs Foliesystem V12-3 och G12-3 Kerakoll Spa Kerakoll foliebaserade konstruktion Kerablock TEX 750 Kiilto AB Kiilto KeraSafe Folie System Mira Byggeprodukter A/S Mira Tätskiktsystem SE1 11

12 Resultatet bättre men inte bra 2016 klarade 8 av 20 testet klarade endast 3 av 20 testet. I årets test är läckagen av mindre karaktär, men även en liten läcka orsakar stora skador. Endast ett av systemen hade så omfattande läckage att man kan tala om en totalskada, jämfört med 6 stycken Av de 12 läckagen upptäcktes 8 först efter att tätskikten demonterats. Provningsmetoden för CE-märkning och branschgodkännande måste förändras. 12

13 Frågor!
