26 Datorarkitekturer med operativsystem ERIK LARSSON

27

28 Datorer

29 Marknad för processorer

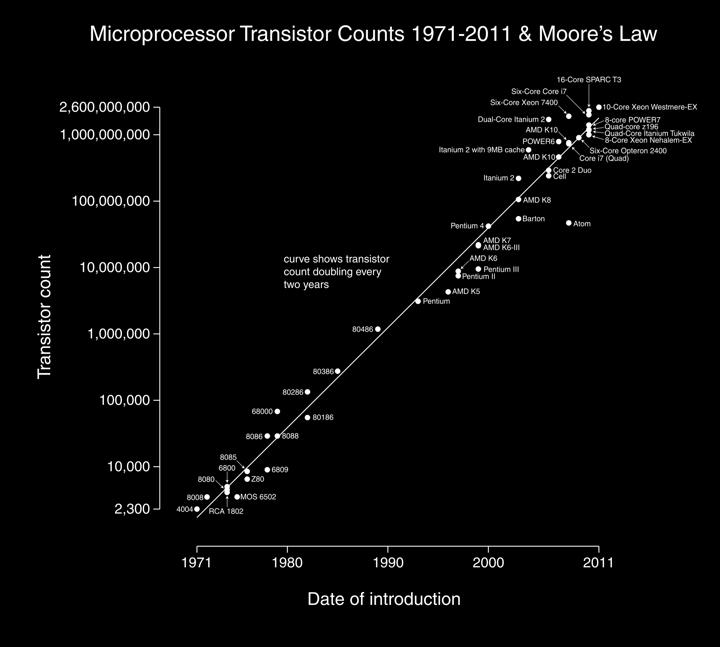

30 Trender 2015: Sun SPARC M7-10 miljarder transistorer

31 IC tillverkning SPARC64 X+ (Athena+) 3 miljarder transistorer 600 mm 2 (2.5cmx2.5cm)

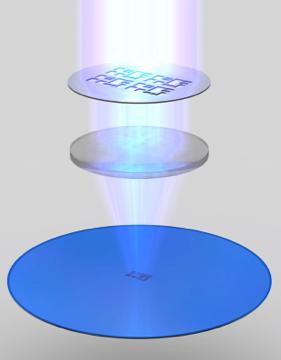

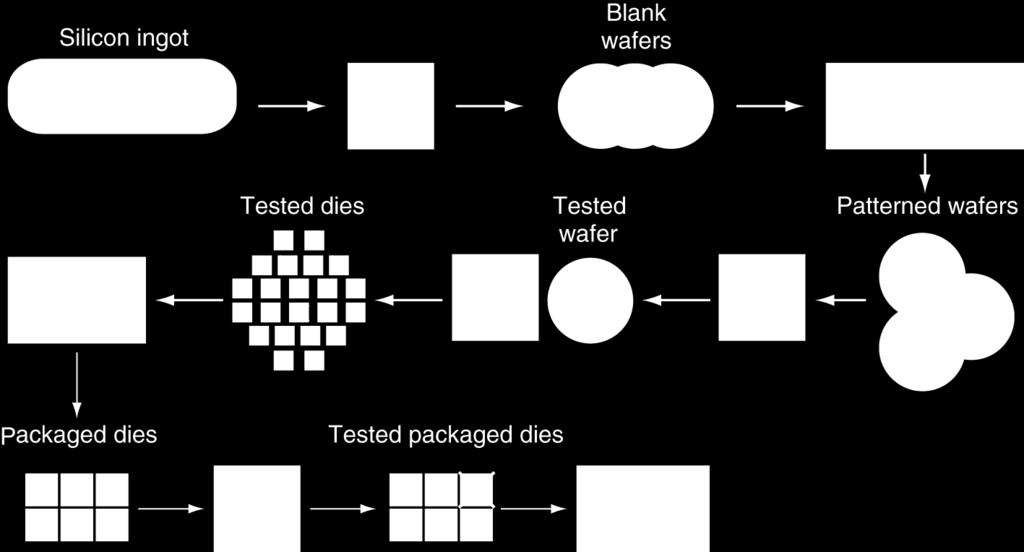

32 IC tillverkning Kostnad för att iordningställa tillverkning i en 45 nm process ligger kring $ million. Att köpa en mask kan kosta mellan $1,000 to $100,000 och det krävs upp till 30 olika masker för en komplett tillverkning.

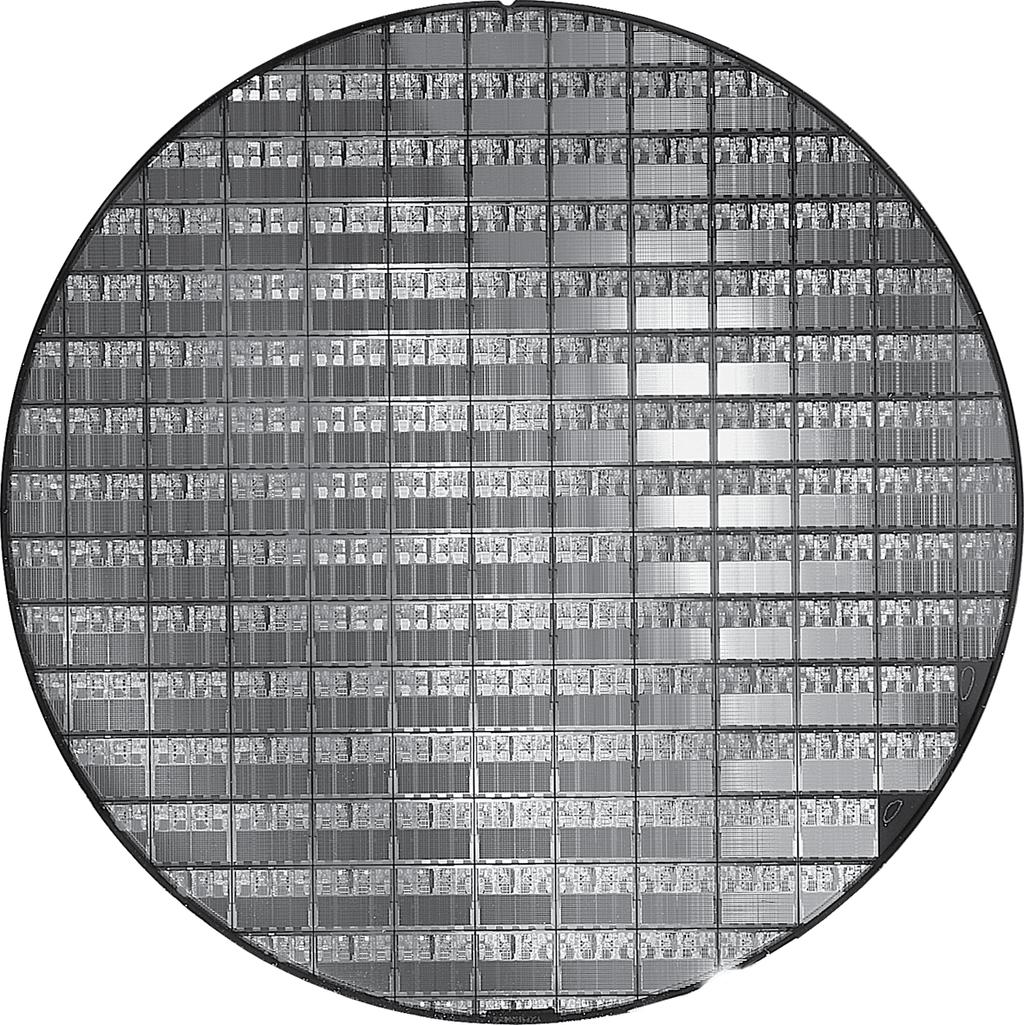

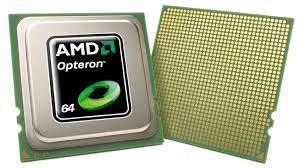

33 IC, die och wafer AMD Opteron X2: 300mm wafer, 117 chips, 90nm technology X4: 45nm technology

34 Processorn insida AMD Barcelona: 4 processor cores

35 Datorns delar Output device Network cable Input device Input device

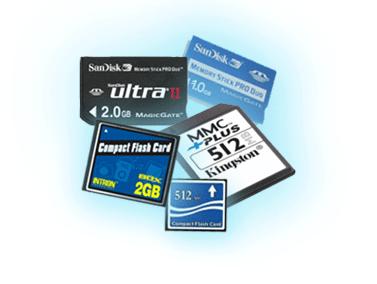

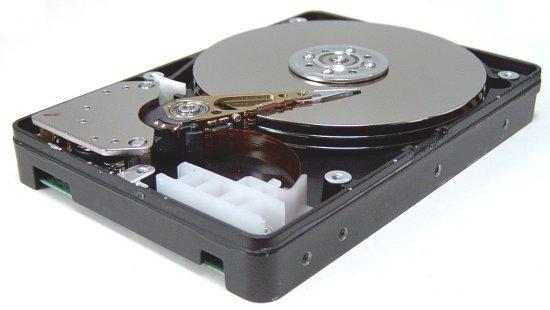

36 Lagring av data och instruktioner Flyktiga (Volatile) minnen main memory Förlorar information (instruktioner och data) när strömmen stängs av Icke-flyktiga (Non-volatile) secondary memory Magnetic disk (hårddisk) Flash memory Optical disk (CDROM, DVD)

37 Dator Primärminne Instruktioner och data Data/instruktioner Kontroll Central processing unit (CPU) Fetch instruction Execute instruction

38 Dator (1) Hämta instruktion på (där PC pekar) Fetch (2) Flytta instruktionen till CPU (3) Avkoda instruktionen: MOVE, Adress, 011 Register 3 (4) Hämta data på adress: Execute (5) Lagra datan i register 3 Primärminne Address Instruktion/data Data Instruktioner Register CPU Kontrollenhet Aritmetisk Logisk Enhet (ALU)

39 Dator Adress Data OP IN Kontrollenhet UT ALU Status IN

40 Klockan En klocka styr hastigheten på digital hårdvara Klock (cykler) Dataöverföring och beräkningar Uppdatering Klockperiod Klockperiod: tid för en klockcykel (T) e.g., 250ps = 0.25ns = s Klockfrekvens: cykler per sekund e.g., 4.0GHz = 4000MHz = Hz

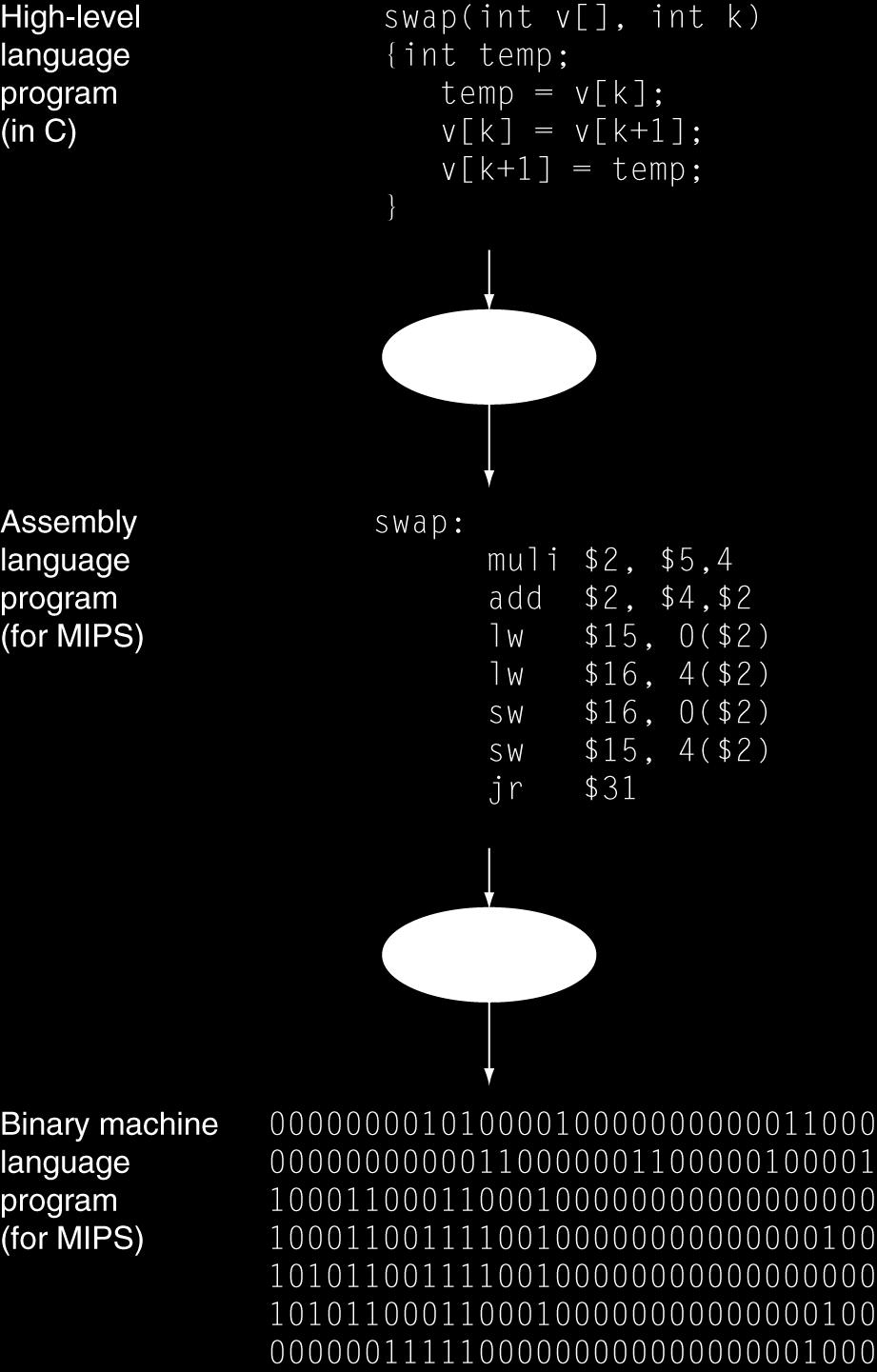

41 Datorprogram Högnivåspråk Assemblyspråk Maskinspråk

42 Datorer Desktop datorer Generella, olika program beroende på användare Viktigt med kostnad/prestanda avvägning Server computers Nätverksbaserade Hög prestanda, hög pålitlighet Små servers till mycket stora system Inbyggda system (Embedded computers) Datorn en del av systemet Ofta hårda krav på effektförbrukning, prestanda/ kostnad

43 Prestanda Vilket flygplan har bäst prestanda? Boeing 777 Boeing 747 BAC/Sud Concorde Douglas DC-8-50 Boeing 777 Boeing 747 BAC/Sud Concorde Douglas DC Passenger Capacity Cruising Range (miles) Boeing 777 Boeing 777 Boeing 747 BAC/Sud Concorde Douglas DC-8-50 Boeing 747 BAC/Sud Concorde Douglas DC Cruising Speed (mph) Passengers x mph

44 Prestanda Algoritm Bestämmer vilka och hur många operationer som ska utföras Programmeringsspråk, kompilator, arkitektur Bestämmer hur många maskininstruktioner som ska utföras per operation Processor och minnessystem Bestämmer hur snabbt instruktioner exekveras I/O (Input/Output) och operativsystem Bestämmer hur snabbt I/O operationer ska exekveras

45 Mäta prestanda? Svarstid: Hur lång tid tar en task/jobb/program? Throughput Totalt arbete per tidsenhet» e.g., tasks/transactions/ per timma Hur påverkas svarstid och throughput av: Ersätta processorn med en snabbare? Lägga till fler processorer? Vi tittar på svarstider.

46 Mäta exekveringstid Förbrukad tid Total svarstid, inklusive alla aspekter» CPU tid, I/O, OS overhead, idle tid Ger systemets prestanda Processor tid Tid för ett givet jobb (task/program), exklusivt I/O tid, andra jobbs del

47 Exekveringstid Antal klockcykler för att exekvera en maskininstruktion Clocks per instruction (CPI) Tid för en klockcykel Tid för en klockperiod (T) Frekvens (f) är: f=1/t Antal maskininstruktioner Instruction count (IC) Exekveringstid i klockcykler = CPI x T x IC

48 Clocks per instruction (CPI) (1) Hämta instruktion på (där PC pekar) Fetch (2) Flytta instruktionen till CPU (3) Avkoda instruktionen: MOVE, Adress, 011 Register 3 (4) Hämta data på adress: Execute (5) Lagra datan i register 3 Primärminne Address Instruktion/data Data Instruktioner Register CPU Kontrollenhet Aritmetisk Logisk Enhet (ALU)

49 Exekveringstid Exekveringstid i klockcykler = CPI x T x IC Prestanda kan ökas genom: Öka klockfrekvensen (f) (minska T) Minska antal instruktioner (IC) Minska antal klockcykler per instruktion (CPI)

50 Exekveringstid Prestanda bestäms av: Algoritmer: IC, delvis CPI Programmeringsspråk: IC, CPI Kompilator: IC, CPI Hårdvaran: IC, CPI, T Antal instruktioner (IC), Klockcykler per instruktion (CPI) Tid för en klockcykel (T)

51 Relativ prestanda Definition av prestanda = 1/exekveringstid X är n gånger snabbare än Y Performance X Performance Y = Execution time Y Execution time X = n Exempel: tid att exekvera ett program 10s på dator A, 15s på dator B Execution TimeB / Execution TimeA = 15s / 10s = 1.5 Så A är 1.5 gånger snabbare än B

52 Exekveringstid (exempel) Dator A: 2GHz klocka, 10s exekveringstid (CPU tid) för ett givet program Utveckla dator B: Sikta på 6s CPU tid för samma program Möjligt med högre klockfrekvens, men leder till 20% fler klockcykler (1.2 x klockcykler) Hur snabb måste dator B vara (CPUtid=CPI x T x IC)? Dator A: 10 = CPI x IC x 1/2G // ger: CPI x IC=10 x 2G Dator B: 6 = CPI x IC x 1.2 x 1/f // ger f = CPI x IC x 1.2 / 6 Klocka för B: f = 10 x 2G x 1.2 / 6 = 4GHz

53 Prestandajämförelse (exempel) Givet: Dator A: Frekvens = 4 GHz, CPI = 2.0 Dator B: Frekvens = 2 GHz, CPI = 1.2 A är snabbast Vilken är snabbast och med hur mycket? CPU tid A = CPI x IC x T = 2 x IC / 4G = IC x 500 ps CPU tid B = CPI x IC x T = 1.2 IC / 2G = IC x 600 ps Hur mycket snabbare? CPU tid B / CPU tid A = (1.2 x IC x 500 ps) / (2 x IC x 250 ps ) = 1.2 med så här mycket

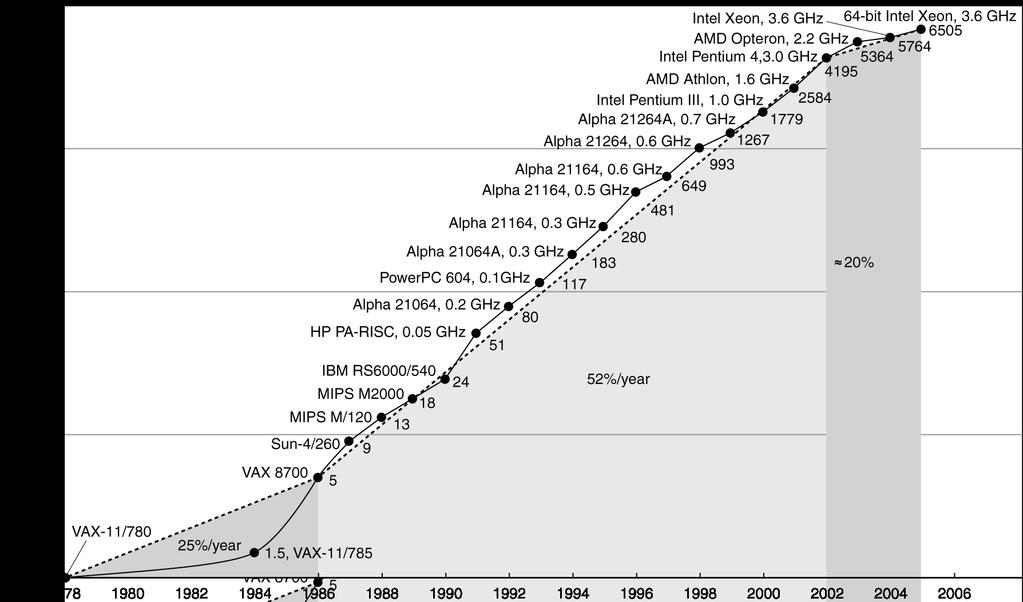

54 Prestanda för singleprocessorer Begränsning: effekt, instruction-level parallelism,svarstider från minne

55 Multiprocessorer Multicore mikroprocessorer Mer än en processor (core) per chip (IC) Kräver parallel programmering Jämför med instruktionsnivå parallellism» Hårdvara exekverar flera instruktioner samtidigt» Göms för programmeraren Svårt» Effektiv programmering» Kunskap hos programmerare» Balansera jobb (tasks)» Optimera kommunikation och synkronisering

56 Amdahls lag Förbättra en aspekt (sida) av en dator och förvänta sig proportionell förbättring: T improved = T affected improvement factor + T unaffected Exempel: Antag ett program med 100s exekveringstid där 80s används för multiplikation. Hur mycket snabbare (n) måste multiplikationen göras för att systemet ska bli 5 gånger snabbare? En olösbar ekvation. 5X (100/5) = n 20 Tid för icke multiplikation

57 Amdahls lag Antag att ett program (algoritm) implementeras så att f är den del som måste exekveras sekventiellt. Resten (1-f) kan exekveras parallellt på p enheter. f 1-f T s f (1-f)/p T p Exekveringstid: T p =f*t s +(1-f)*T s /p Speedup: S=T s /T p =T s /(f*t s +(1-f)*T s /p)=1/(f+(1-f)/p) Efficiency: E=S/p=1/(f*(p-1)+1)

58 Amdahls lag Antag att ett program (algoritm) implementeras så att f är den del som måste exekveras sekventiellt. Resten (1-f) kan exekveras parallellt på p enheter. f=20% (f-1)/4=20% (f-1)/4=20% (f-1)/4=20% (f-1)/4=20% Exempel: om f=20% och man har 4 processorer, fås: Speedup S=1/(0.2+(1-0.2)/4)= 2.5 Efficiency E=1/(0.2*(4-1)+1)= Även en liten bit sekventiell exekvering (1/f) leder till begränsningar på speedup och efficiency

59 Effektförbrukning Effektförbrukning i CMOS består av statisk del och en dynamisk del Den statiska delen förbrukas hela tiden och ökar med antalet transistorer Den dynamisk delen förbrukas när transistor går från 0->1 och från 1->0. Mer aktivitet ger högre förbrukning.

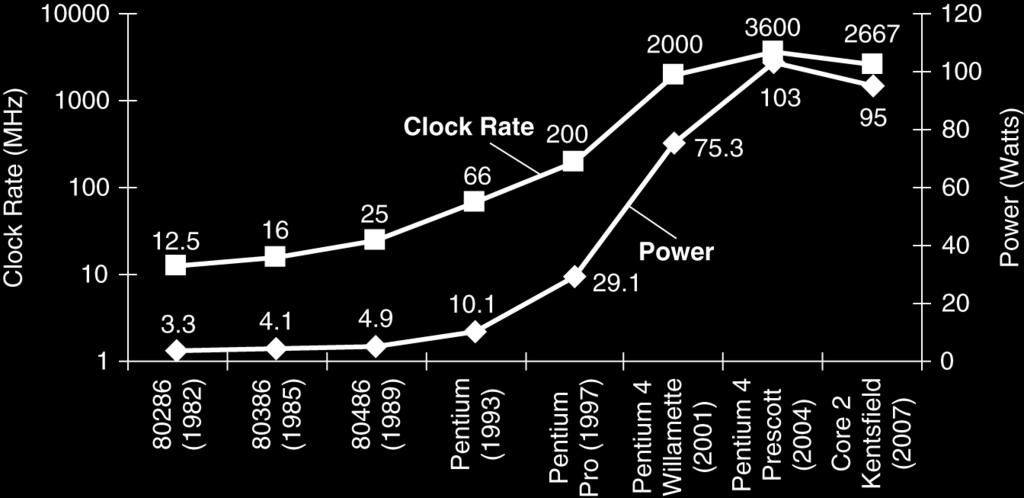

60 Dynamisk effektförbrukning Uttryck för dynamisk effektförbrukning: Power = Capacitive load Voltage 2 Frequency 30 Hur värden ändrats över tiden 5V 1V 1000

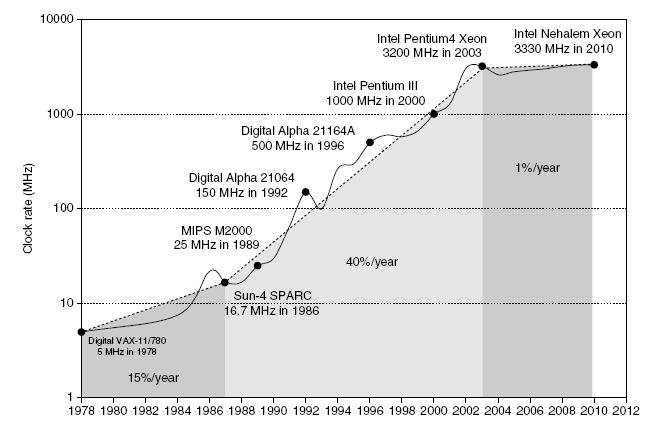

61 Effektförbrukning Intel förbrukade ~ 2 W 3.3 GHz Intel Core i7 förbrukar 130 W Värme måste bort från det 1.5 x 1.5 cm stora chipet

62 Minska effekt (power) Dynamic Voltage-Frequency Scaling Spänning och frekvens kan ändras Low power tillstånd för DRAM Överklockning, stäng av cores som inte används Balansera arbetet

63 Minska effektförbrukning Antag en ny CPU som har: 85% kapacitiv last järmfört med äldre CPU 15% lägre spänning och 15% lägre frekvens P 4 2 new Cold 0.85 (Vold 0.85) Fold 0.85 = = 0.85 = 2 P C V F old old old old 0.52 Effektväggen (power wall) Kan inte minska spänningen (voltage) mer Kan inte få bort mer värme Hur öka prestandan?

64 Sammanfattning Kostnad/prestanda blir bättre och bättre På grund av teknologiutveckling Hierarkier av abstraktionsnivåer I både hårdvara och programvara Gränssnittet mellan programvara och hårdvara är processorns instruktioner: Instruction set architecture (ISA) Exekveringstid ett bra mått på prestanda Effektförbrukning är en begränsande faktor Parallellism kan förbättra prestanda
