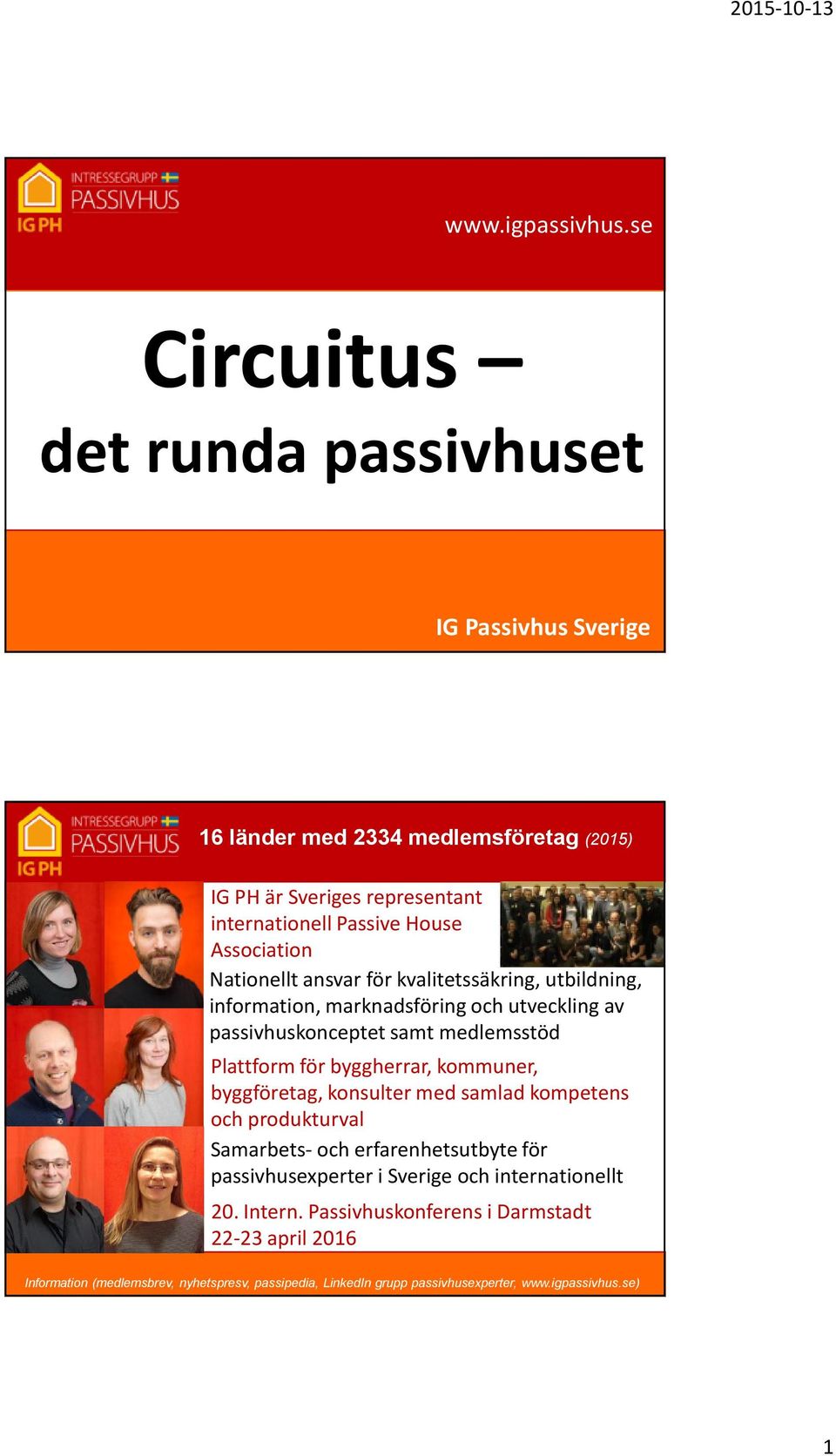

1 Circuitus det runda passivhuset IG Passivhus Sverige 16 länder med 2334 medlemsföretag (2015) IG PH är Sveriges representant internationell Passive House Association Nationellt ansvar för kvalitetssäkring, utbildning, information, marknadsföring och utveckling av passivhuskonceptet samt medlemsstöd Plattform för byggherrar, kommuner, byggföretag, konsulter med samlad kompetens och produkturval Samarbets-och erfarenhetsutbyte för passivhusexperter i Sverige och internationellt 20. Intern. Passivhuskonferens i Darmstadt april 2016 Information (medlemsbrev, nyhetspresv, passipedia, LinkedIn grupp passivhusexperter, 1

2 Beställare och arkitekter: Gör rätt från början och håll fast vid målet 3

3 Internationell certifierde Passivhusexpert (10 dagar) Allt från förfrågningsunderlag till idrifttagandet och uppföljning Passivhusdefinition Passivhuskriterier Passivhus planeringsprinciper Grundläggande principer för komfort på sommaren Grundläggande principer för energibalanseringen (PHPP) Grundläggande principer för ventilation i passivhuset Grundläggande principer för uppvärmning i passivhus Grundläggande principer för komfort på sommaren Elenergi Grundläggande principer för den ekonomiska kalkylen, LCC och LCA Anbudsförfarande, upphandling Byggledning och kvalitetssäkring Användarinformation och support Renovering med passivhuskomponenter Passivhuslokaler Studiebesök och workshops Internationell certifierade Passivhushantverkare (3dagar) Passivhusstandard Passivhus = Komfort- Kvalitet- Energieffektivitet Fler dagliga workshop 4

4 Mer än passivhus i Europa ger oss kunskaper, erfarenheter och utveckling! Källa: PHI CERTIFIERADE och KVALITETSSÄKRADE PASSIVHUS I SVERIGE 5

5 Forskningsfartyget Fram var ett passivhus (!) Det första fullvärdiga och verkligen fungerande passivhuset var inte något hus utan ett polarfartyg: Fritjof Nansens Fram(1883). Han skriver själv: Väggarna är täckta med tjärad filt, sedan följer en korkfyllning, därpå en panel av granvirke, sedan återigen ett tjockt lager filt, därefter lufttätt linoleum ochtill slut ännu en panel. Innertaken de har en sammanlagd tjocklek på ca 40 cm. Fönstret genom vilket kylanlätt kunde tränga in skyddades med tredubbla glasochpåannat sätt. Härären varm och ombonad platsatt vistas på. Vi eldar inte i kaminen, oavsett om termometern visar 5 eller 30 under nollpunkten. Ventilationen är utmärkt eftersom den skickarnernärmast frisk vinterluft genom fläkten. Fritjof Nansen 1883 Jag funderar därför på att låta ta bort kaminen helt, den är bara i vägen. (ur Nansen: Fram över Polarhavet, 1897) Källa: PHI Passivhus 1989 Passivhuset är ingen standard som beskriver energiprestanda, utan ett koncept för att uppnå högsta möjliga termiska komfort till låg total kostnad. Ett passivhus är en byggnad för vilken termisk komfort kan uppnås endast genom förvärmning eller förkylning av det friskluftstillskottsom krävs för tillräckligt god inomhusluftkvalité, utan behov av återcirkulerad luft. Framtidsbyggare pristagare 2014 Bo Adamsson och Wolfgang Feist 7

6 Passivhus klassningar Arkitektur Principer passivhus Kompakthet: minimerar ytor mot uteluft Fönsterstorlekar och placering: optimeras efter funktion, behov och lokala förutsättningar Solavskärmning: optimera solvinster Minimera kylbehov Kostnadseffektiv, funktionell och hållbart! 9

7 Byggnadsform+ optimerata/v e - förhållande Möjliga A/V e förhållanden för en enstaka huskropp Skal i m 2 Volym i m 3 A/V i 1/m Kara. längd i m 8 kuber 24 ytor 8 kuber 28 ytor hus 1 hus 2 8 kuber 30 ytor 8 kuber 32 ytor Källa: Författare: eza! KOMPAKTHET! Ökning A omsl med 10% Tillkommande isolering = 20mm Ökning A omsl med 20% Tillkommande isolering = 40mm Källa: Källa: [PHS 1.0] Författare: JM 10

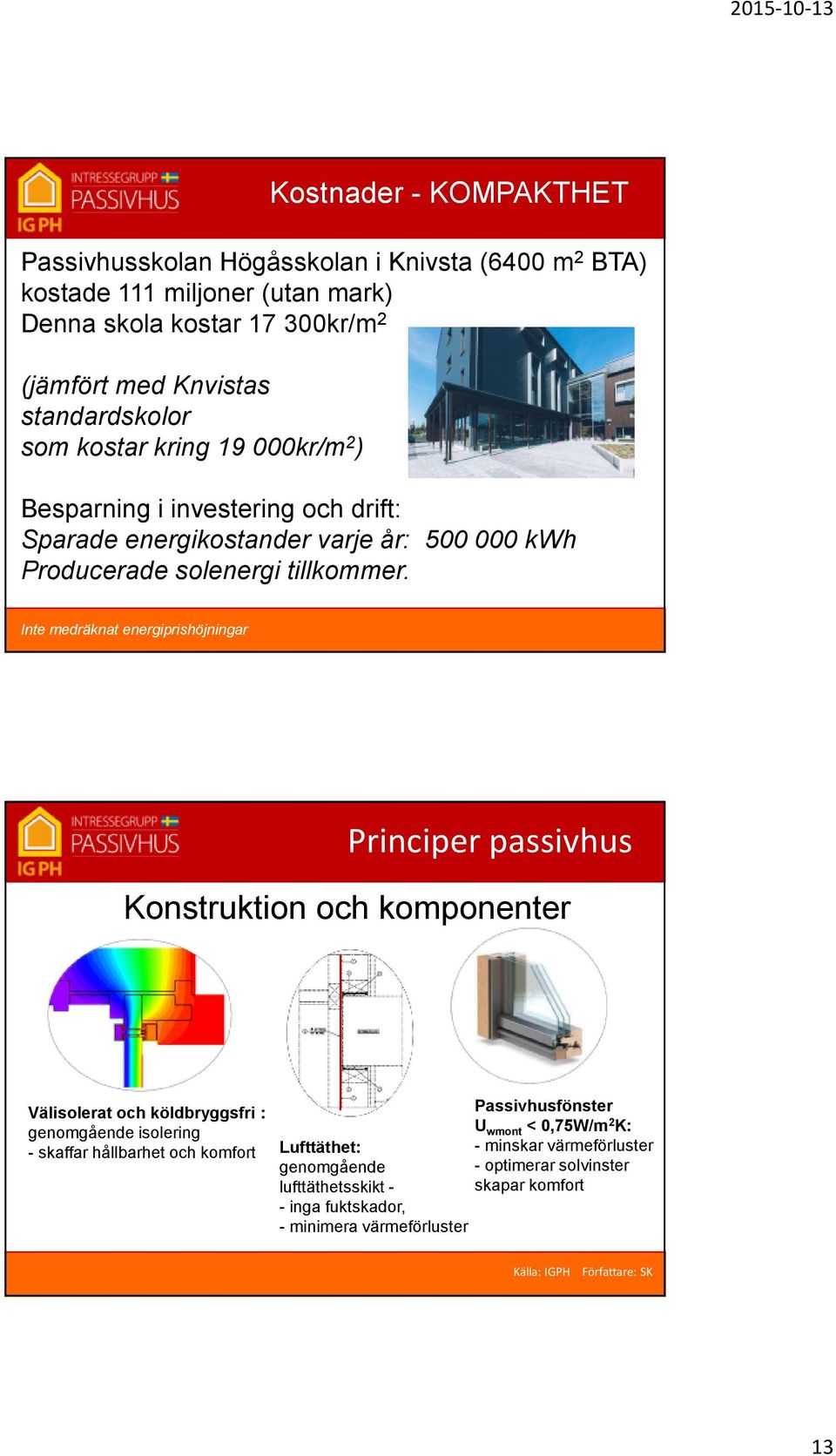

8 PassivhusskolanHögåsskolani Knivsta(6400 m 2 BTA) kostade111 miljoner (utanmark) Denna skolakostar17 300kr/m 2 (jämfört med Knvistas standardskolor somkostarkring19 000kr/m 2 ) Kostnader - KOMPAKTHET Besparning i investering och drift: Sparadeenergikostandervarjeår: kwh Producerade solenergi tillkommer. Inte medräknat energiprishöjningar Principer passivhus Konstruktion och komponenter Välisolerat och köldbryggsfri : genomgående isolering - skaffar hållbarhet och komfort Passivhusfönster U wmont < 0,75W/m 2 K: Lufttäthet: - minskar värmeförluster genomgående - optimerar solvinster lufttäthetsskikt - skapar komfort - inga fuktskador, - minimera värmeförluster 13

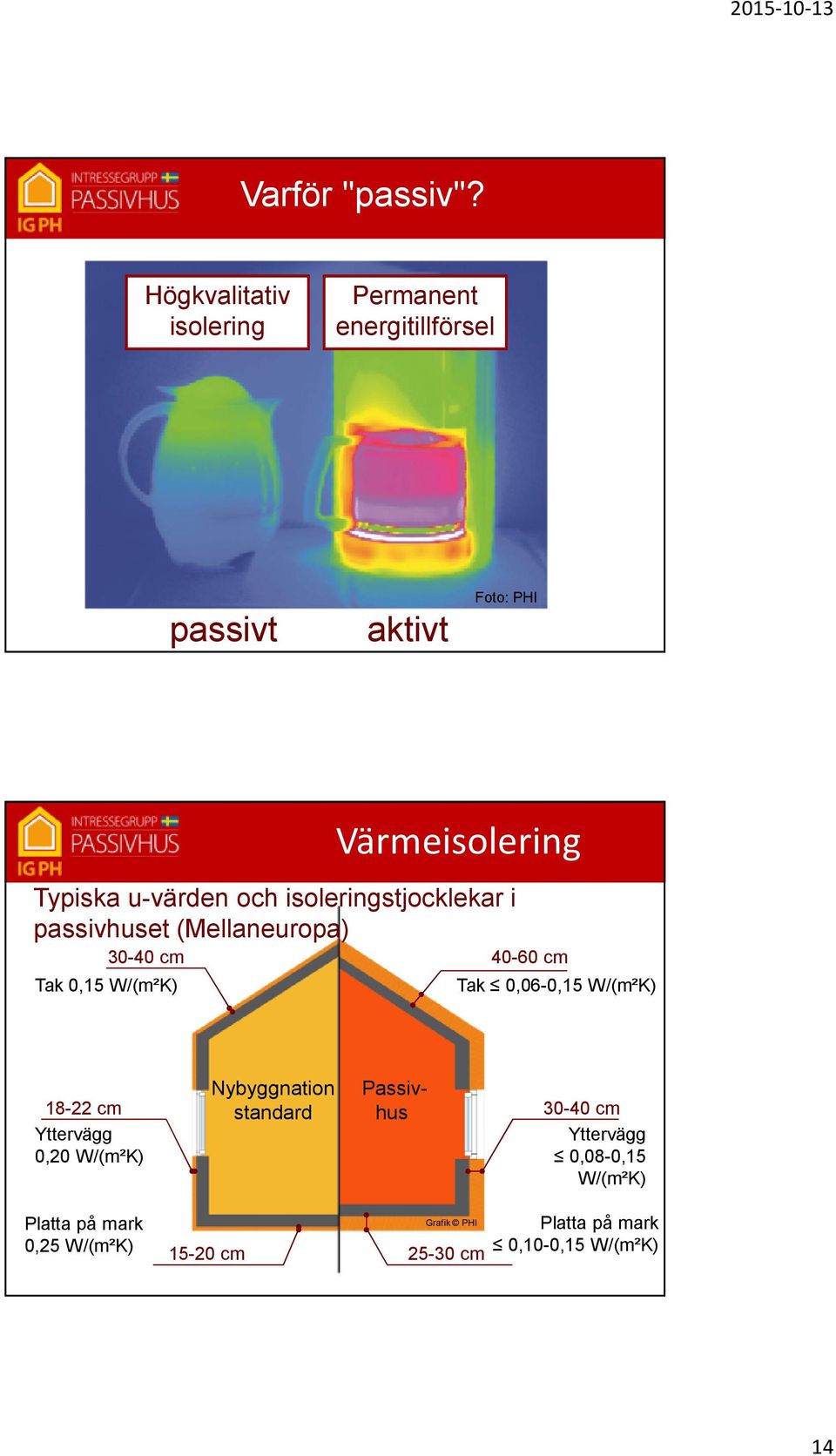

9 Varför "passiv"? Högkvalitativ isolering Permanent energitillförsel Vad är egentligen passivt med passivhuset? passivt aktivt Foto: PHI Värmeisolering Typiska u-värden och isoleringstjocklekar i passivhuset (Mellaneuropa) cm cm Tak 0,15 W/(m²K) Tak 0,06-0,15 W/(m²K) cm Yttervägg 0,20 W/(m²K) Nybyggnation standard Passivhus cm Yttervägg 0,08-0,15 W/(m²K) Platta på mark 0,25 W/(m²K) cm Grafik PHI cm Platta på mark 0,10-0,15 W/(m²K) 14

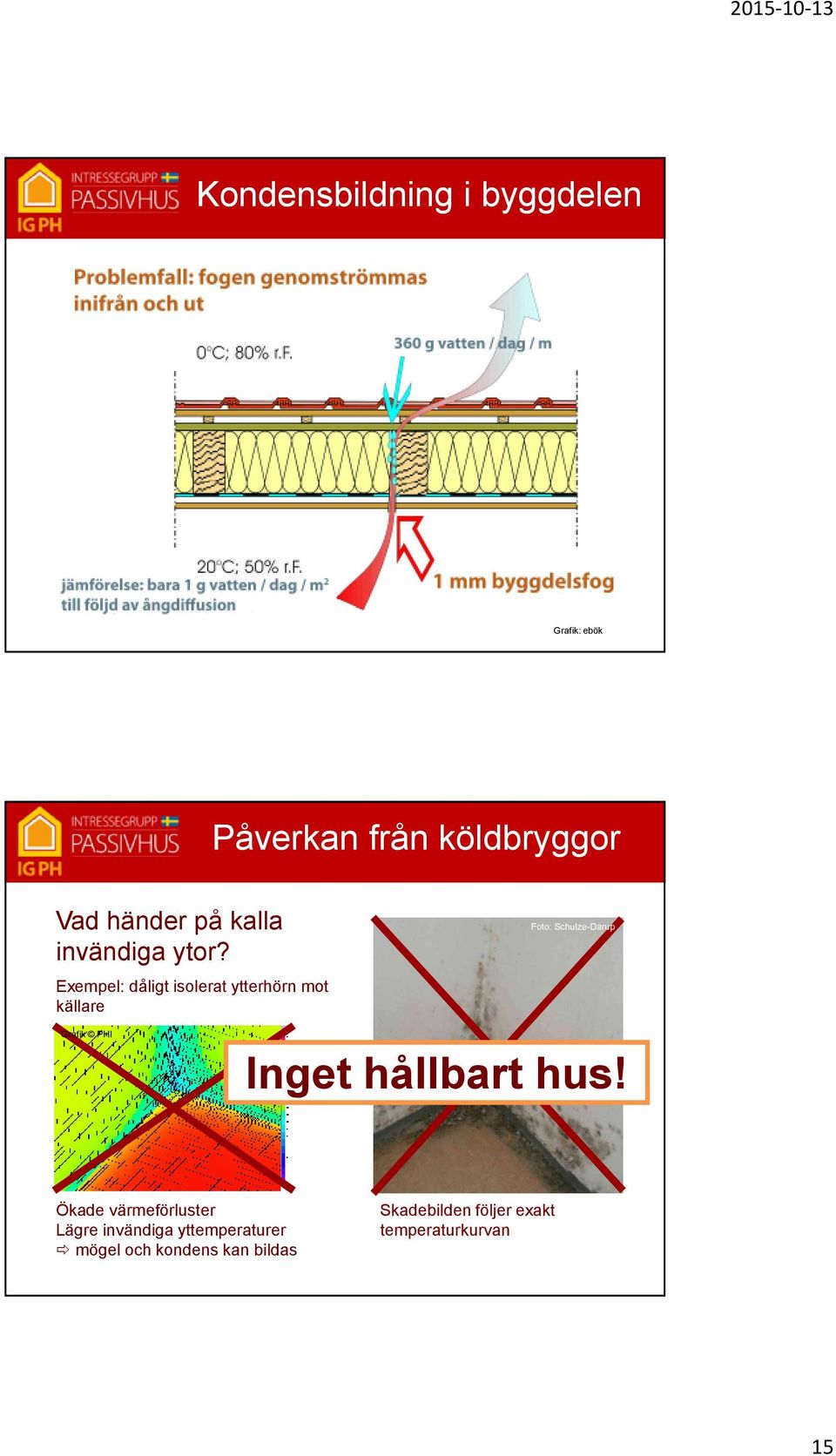

10 Kondensbildning i byggdelen Grafik: ebök Påverkan från köldbryggor Vad händer på kalla invändiga ytor? Exempel: dåligt isolerat ytterhörn mot källare Foto: Schulze-Darup Grafik PHI Inget hållbart hus! Ökade värmeförluster Lägre invändiga yttemperaturer mögel och kondens kan bildas Skadebilden följer exakt temperaturkurvan 15

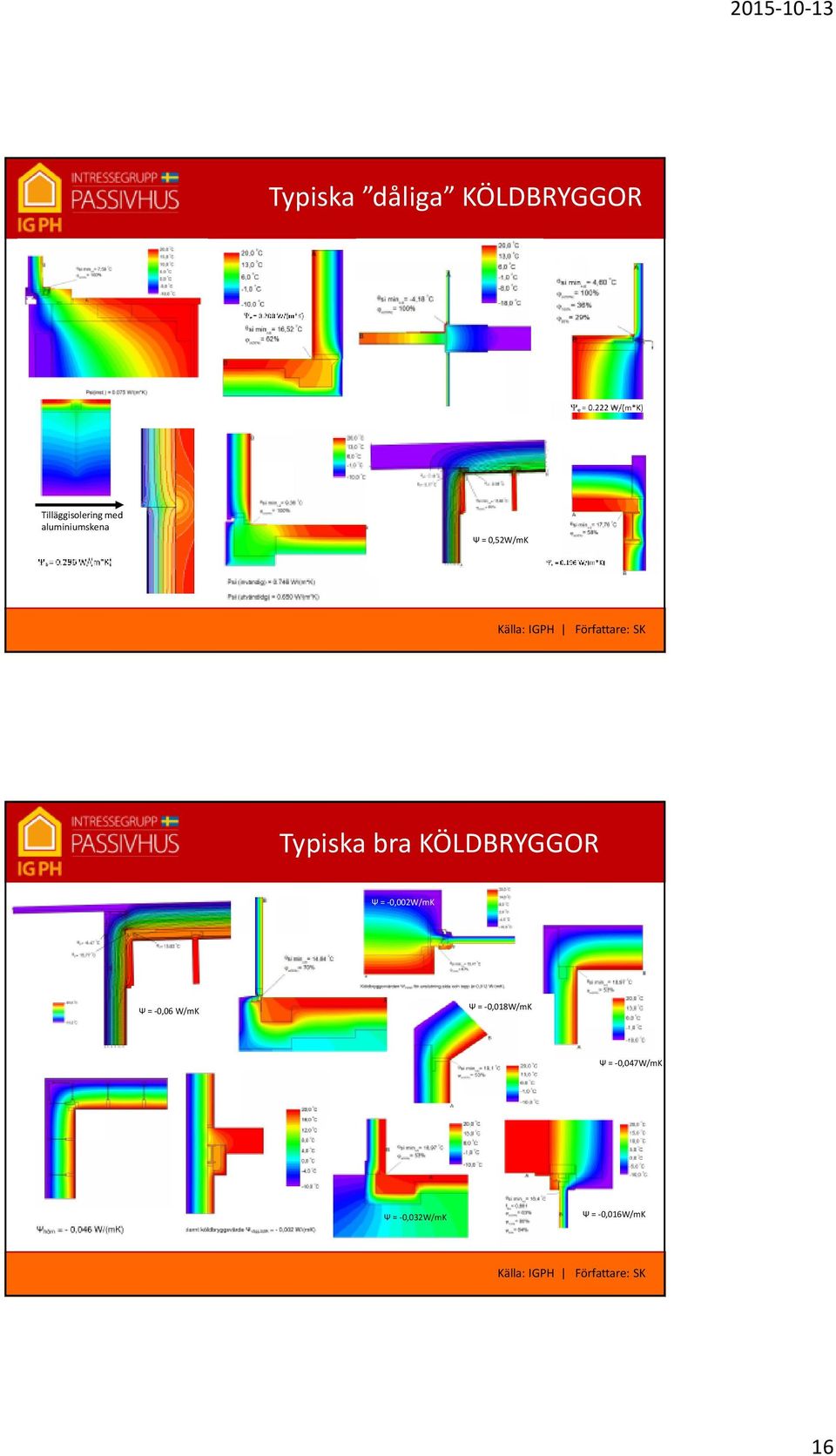

11 Typiska dåliga KÖLDBRYGGOR Tilläggisoleringmed aluminiumskena Ψ = 0,52W/mK Typiska bra KÖLDBRYGGOR Ψ = -0,002W/mK Ψ = -0,06 W/mK Ψ = -0,018W/mK Ψ = -0,047W/mK Ψ = -0,032W/mK Ψ = -0,016W/mK 16

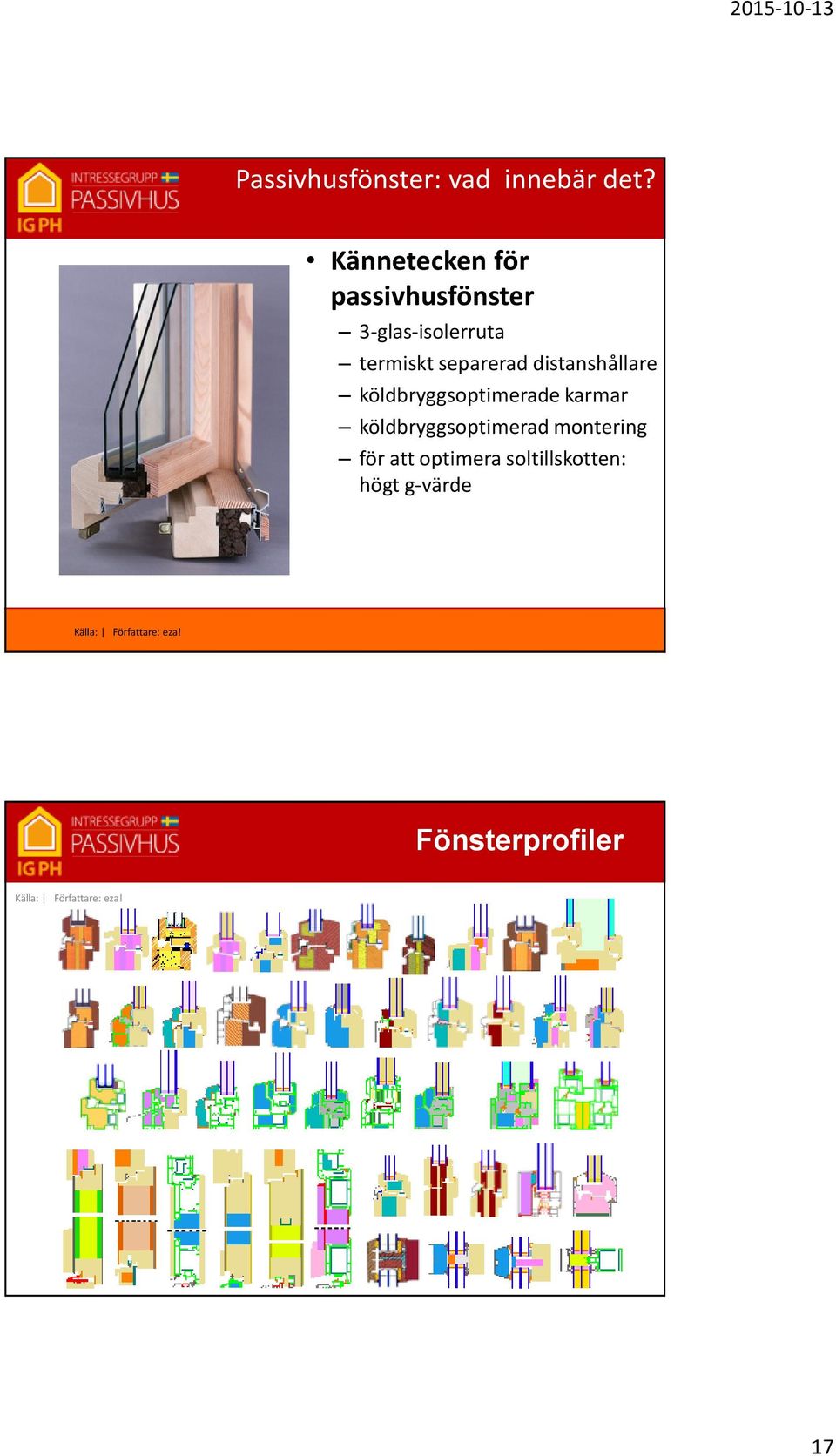

12 Passivhusfönster: vad innebär det? Kännetecken för passivhusfönster 3-glas-isolerruta termiskt separerad distanshållare köldbryggsoptimerade karmar köldbryggsoptimerad montering för att optimera soltillskotten: högt g-värde Källa: Författare: eza! Fönsterprofiler Källa: Författare: eza! 17

13 Principer passivhus Teknik FTX med verkningsgrad > 80%: - minimera ventilationsförluster Välisolerade kanaler och anslutningar: - minimera ventilationsförluster Förvärmning uteluft: - minimera förluster - Kylning sommartid Ventilationskanalen som köldbrygga Temperaturfördelning i centralaggregatet Termografibild 18

14 Utförandet Principer passivhus Kvalitetssäkring: - ger byggherren garanti för väl genomfört arbete - garantera passivhusstandard Helhet: ansvar från upphandling till inflyttning - garantera kvalitet, hållbarhet och komfort Utbildning i teori och praktik: kompetensökning - garantera kvalitet, hållbarhet och komfort PHPP < Grafik PHI 15 kwh/m²a = passivhus! Grafik PHI 19

15 Passivhuskriterier värmeisolering: U 0,12 W/(m²K) utan köldbryggor ventilation med 85% VÅV uteluft avluft glas: 3-isolerglas U w 0,70 W/(m²K) g-värde % frånluft tilluft lufttäthet: n 50 0,6 1/h värmebehov 15 kwh/(m²a) behov av nyttig kyla 15 kwh/(m²a) primärenergibehov 120 kwh/(m²a) luftttäthet 0,6 1/h (värmeeffektbehov 10 W/m²) övertemperaturfrekvens 10 % Källa: PHD Författare: PHD Uppföljning svenska PH-projekt Beräknat: Värmebehov: 14 kwh/m 2 år Köpt Energi: 17 kwh/m 2 år Uppmätt: (BVP) Värmebehov: 14 kwh/m 2 år Köpt Energi: 13 kwh/m 2 år Beräknat: Värmebehov: 11 kwh/m 2 år Köpt Energi: 30 kwh/m 2 år Uppmätt: (FJV) Värmebehov: 8 kwh/m 2 år Köpt Energi: 19 kwh/m 2 år Beräknat: Värmebehov: 14 kwh/m 2 år Köpt Energi: 17 kwh/m 2 år Uppmätt: (FJV) Värmebehov: 8 kwh/m 2 år Köpt Energi: 16 kwh/m 2 år 21

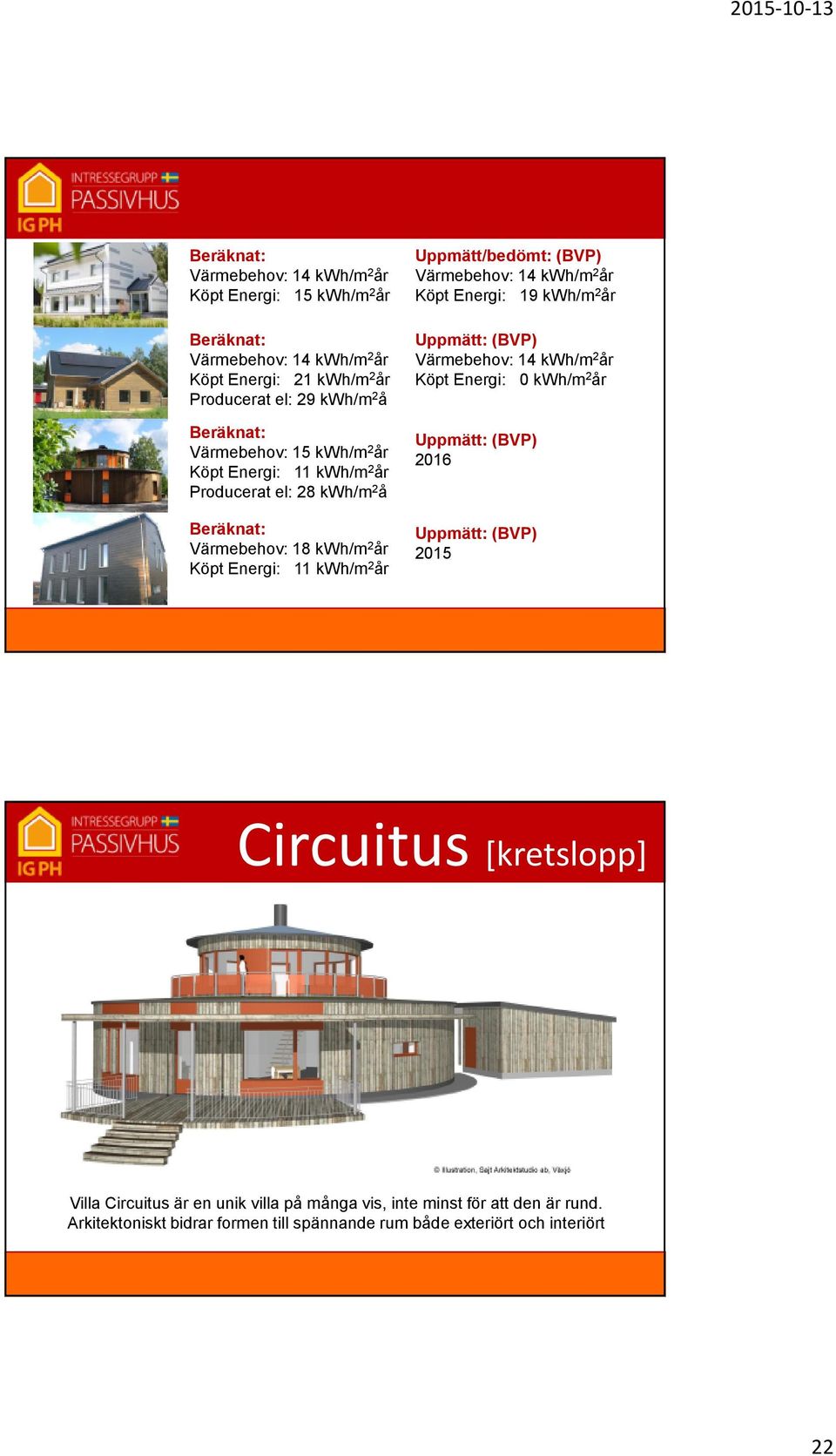

16 Beräknat: Värmebehov: 14 kwh/m 2 år Köpt Energi: 15 kwh/m 2 år Beräknat: Värmebehov: 14 kwh/m 2 år Köpt Energi: 21 kwh/m 2 år Producerat el: 29 kwh/m 2 å Beräknat: Värmebehov: 15 kwh/m 2 år Köpt Energi: 11 kwh/m 2 år Producerat el: 28 kwh/m 2 å Beräknat: Värmebehov: 18 kwh/m 2 år Köpt Energi: 11 kwh/m 2 år Uppmätt/bedömt: (BVP) Värmebehov: 14 kwh/m 2 år Köpt Energi: 19 kwh/m 2 år Uppmätt: (BVP) Värmebehov: 14 kwh/m 2 år Köpt Energi: 0 kwh/m 2 år Uppmätt: (BVP) 2016 Uppmätt: (BVP) 2015 Circuitus [kretslopp] Villa Circuitusär en unik villa på många vis, inte minst för att den är rund. Arkitektoniskt bidrar formen till spännande rum både exteriört och interiört 22

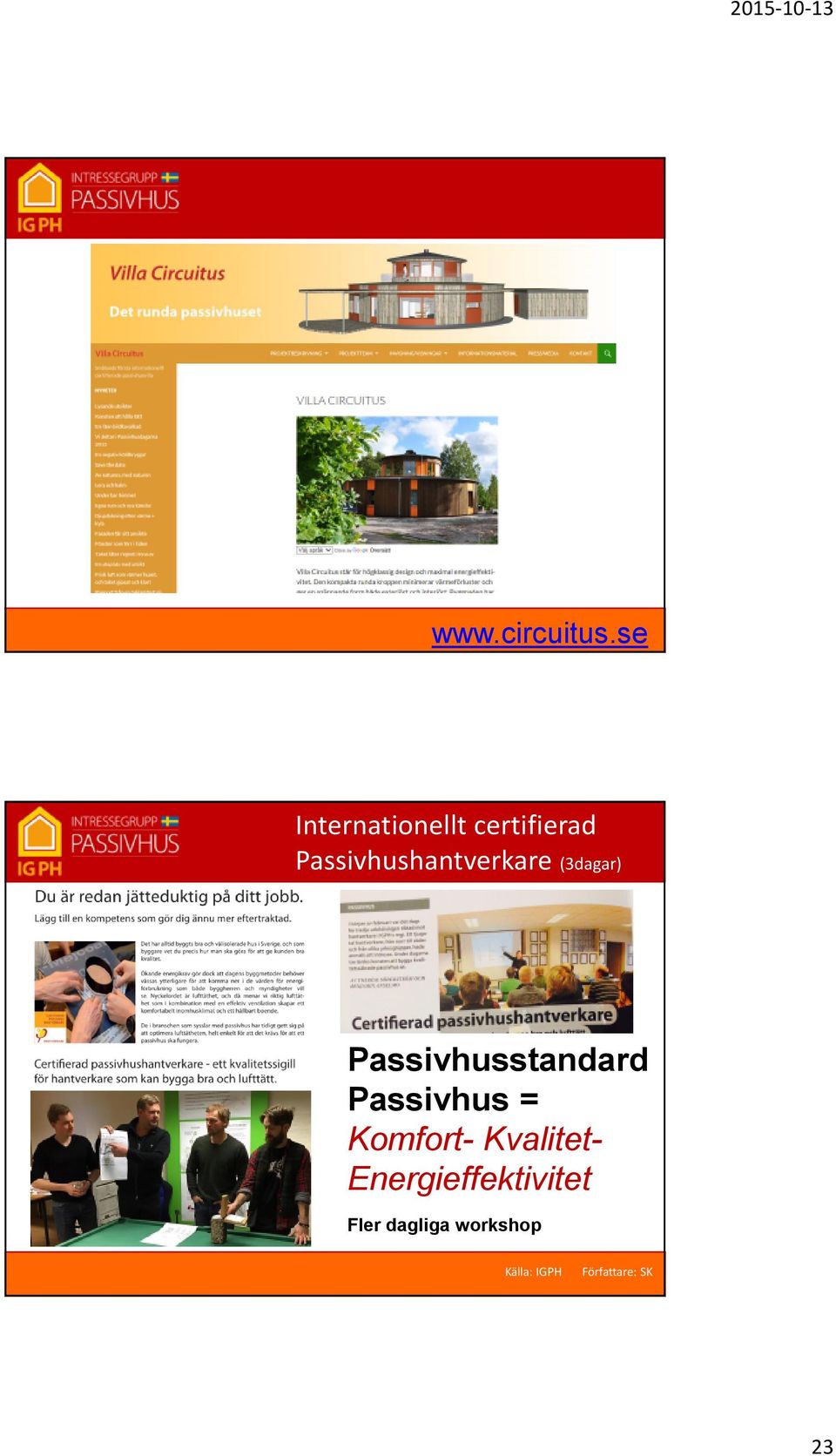

17 Internationellt certifierad Passivhushantverkare (3dagar) Passivhusstandard Passivhus = Komfort- Kvalitet- Energieffektivitet Fler dagliga workshop 23

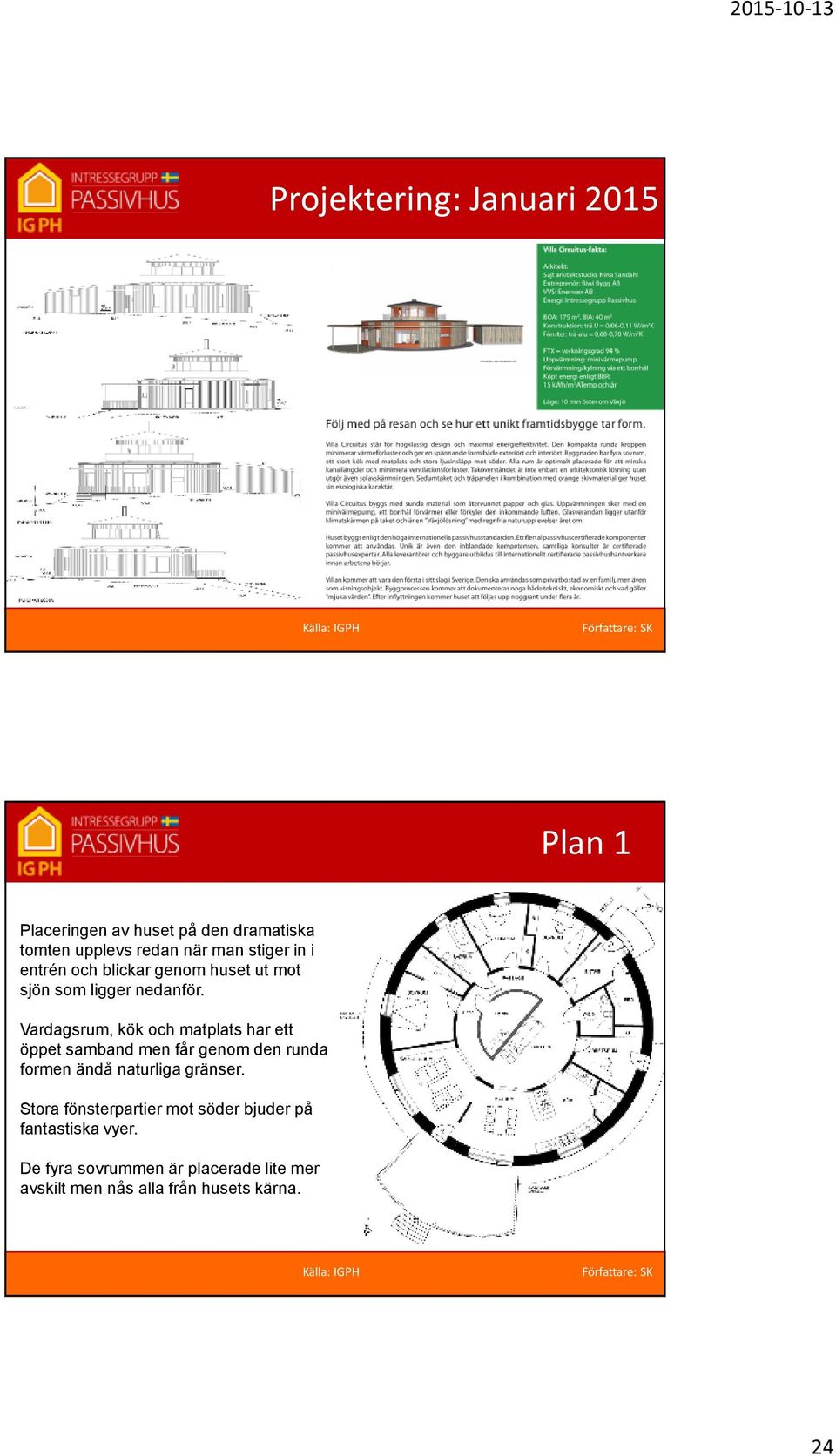

18 Projektering: Januari 2015 Plan 1 Placeringen av huset på den dramatiska tomten upplevs redan när man stiger in i entrén och blickar genom huset ut mot sjön som ligger nedanför. Vardagsrum, kök och matplats har ett öppet samband men får genom den runda formen ändå naturliga gränser. Stora fönsterpartier mot söder bjuder på fantastiska vyer. De fyra sovrummen är placerade lite mer avskilt men nås alla från husets kärna. 24

19 Plan 2 Via en trappa når man glasverandan på taket och bjuds även där på utblickar åt alla håll. Konstruktionen Med den runda konstruktionen kan man minimera vinklar och hörn vilket gör att köldbryggor och klimatutsatta husdelar minskar. Det blir enklare att uppnå en hög isoleringsgrad. I-balken som stommen bygger på ger också lägre kostnader i produktionen på kort sikt - lägre vikter - mindre spill - mindre slitage på arbetskraften. 25

20 Konstruktionen Konstruktionen 26

21 Köldbryggsfria detaljer Teknik 27

22 Bygget: Mars 2015 I strålande solsken tog Kronobergs landshövding Kristina Alsér det första spadtaget till Villa Circuitusinför drygt åttio gäster. Detta är en historisk dag där vi allihopa ska bevittna hur det första spadtaget tas för ett alldeles nytt sätt att bygga hus. Det här huset är så mycket mer än bara ett hus. Det är en vägvisare in i framtiden. markarbeten April 2015 Grundarbeten påbörjat. När man börjar gräva i Småland är stora stenar som behöver spräckas och matjord som behöver bytas ut. Marken bjuder oftast på tidskrävande överraskningar. 9 m3 singel och mark påfyllt 28

23 Grusning, inmätning Maj 2015 Grusning, kompaktering, singel Kanaler för avlopp och inkommande vatten (kök, toa, bad9), el, förvärmning m m, nästan 20 kanaler ligger under plattan sedan och måste genomföras på hållbart sätt. Hålet i mitten är husets centrumpunkt. Här är det att placerat en stålpelare för att kunna mäta in alla väggar och öppningar i huset. Montage skumglas Nu är skumglaset på plats. Totalt lades ca 600 mm ut, detta motsvarar isolerförmågan för 250 mm cellplast. Skumglas tillverkas av återvunnet glas, t.ex. ölflaskor. Det har inte bara bra isolerande egenskaper utan är också kapillärbrytande. Man får aldrig några fuktproblem med en grund av skumglas. Materialet ska kompakteras med paddor. 29

24 Singel och ännu mer mark Ovanpå skumglaset läggs singel för att skapa en plan yta. Installation täthetsduk Ovanpå singletinstalleras en radonduk. Ett noggrant arbete pågick i flera dagar med avjämning, installation av radonduken och av en skyddande folie.. 30

25 Montage cellglasplatta Det tog bara fyra timmar att lägga ut de 14 specialtillverkade tårtbitarna av cellglas. Runt om bottenplattan kommer det att läggas foamglasför att bryta köldbryggorna. Montage väderskydd/tak Ett väderskydd som ger bra arbetsmiljö och säkerställer kvaliteten. Man kan se det på olika sätt som en onödig extrakostnad eller som en sund investering för ett effektivt arbete och en fuktsäker byggnation. Montaget tog längre tid än planerat, men så är det när man gör något nytt. Väderskyddet visade sig som en bra investering från dag 1 då himlen öppnade sig som så ofta i Växjö och fortsatt med under hela sommaren

26 Montage yttre facken Facken som består av de 120 mm bärande träreglar är tillverkade i fabriken. Byggarna var mycket noggranna med att mäta in alla fack innan de placerades i yttre ringen. Detta är den bärande ytterväggen som samtidigt är installationsvägg, komplett isolerad med träfiberskivor. Facken står på den lufttäta duken som sedan vinklas upp och tejpas ihop med ytterväggens duk. Lufttät YV och lättreglar Lufttäthetsduken: Duken är ingen plastfolie utan en diffusionsöppen folie som kan andas precis som Gortex. Eventuell instängd fukt kan komma ut igen. Det känns bra att slippa bo i en plastpåse! Dessutom är duken mycket stabil och lätt att bearbeta. Ändå måste man vara ytterst noggrann vid installationen varken hål, skarvar eller öppningar får förekomma förutom för fönster och dörrar så klart. 32

27 Träfiberisolering i installationsvägg 39 takstolar har kommit på plats runt om. Kortlingarmonteras på inre ringen för anslutning till mellanbjälklaget. Även takstolarna kläs sedan i duk på in-och utsidan. Vi har valt att ha en luftad fasad och ett luftat tak för att säkerställa att konstruktionen med sedumtaket ovanpå kommer att vara frisk och hållbar även efter 100 års bruk. Träfiberisoleringen fylls i facken som passar perfekt, bara några passbitar skärs till. Murning inre ringen Murningen av bärande inre ringen. Vi vill skapa en skön inomhusmiljö med en massivvägg som är putsad med lera. Väggen ska också lagra värme vintertid och kyla sommartid. 33

28 Vindtät YV Juni 2015 Den svarta vindduken ska skydda isoleringen mot nerkylning och är en viktigkomponent för attupprätthålla isoleringsförmågan. För att hålla duken på plats har ett stålband rullats runt och stående och ytterligare liggande glespanel har monterats. Väggarna är nu täta på båda sidorna, lufttätt på insidan och vindtätt på utsidan. Inblåsning Cellulosa Det tog två dagar att isolera de 39 facken, ca 3 m höga och 1,20 m breda, med cellulosa. Denna del av ytterväggen har enbart till uppgift att isolera. Facken bildas av 400 mm breda lättreglar. Isoleringen blir inpackad som i en ulljacka från insidan av den lufttäta duken och från utsidan av vindduken. Cellulosaisolering är ettnaturligt och väldigt miljöanpassat alternativ. Materialet är snällt mot huden, irriterar inte och klassas därför som ett miljö och hälsovänligt isoleringsmaterial. 34

29 Lufttäthetsskikt tak och golv Taket börjar ta form, vindduken lades på och en 95 regel monterades ovanpå denna. Detta ska bli luftningen till taket, under lagret av sedum. Det är en viktig åtgärd som vi planerade in under projekteringen för att säkerställa att huset är fritt från mögel även efter 100 år. Likt väggen får även taket ett lufttätt skikt. Det utgörs av en duk med variabel ånggenomsläpplighet, d.v.s. den stänger eller öppnar beroende på temperaturen för att släppa ut fukt eller för att förhindra att fukt tränger in. På sommaren kan man därmed torka ut taket, och på vintern stänger duken och gör så att fukten stannar ute. lufttäthetsmätning Golvet förbereds noggrant, både smuts, damm och vatten ska bort innan tejpningen sker. Varje genomföring får en manschett och tätas med omtanke. Idag har snickarna fått det svart på vitt hur bra lufttäthetsskiktet ärutfört. Tätningen och tejpningen håller måttet och även om detfanns en del små läckage att åtgärda så ligger vi långt under passivhuskravet för läckagets maxvärde. n50 värde = 0,30 oms/h q50 värde = 0,08 l/sm2 35

30 Montage fönster Passivhusfönster är mycket speciella. De är inte bara funktionella och extremt energieffektiva utan också otroligt snygga. Fönstren sitter i väggen som en vacker möbel, hantverk in i minsta detalj. Våra passivhusfönster har ett Uw-värde mellan 0,61 Watt per kvadratmeter och Kelvin och 0,73 Watt per kvadratmeter och Kelvin, d.v.s. ungefär hälften av dagens normala energifönster. Karmarna är isolerade och fönstren är mycket lufttäta, med tre genomgående täthetsskikt. De slår inåt och kan även öppnas en bit i överkant. Det kallas kippas och är en mycket skön och praktisk funktion. Råspont och taklagsfest Taket har fått råspontruntom, en vacker vy som lyser över sjö och skog. Och så hade det blivit dags att hälsa alla 70 gästerna välkomna till taklagsfest. Kommunalråd Bo Frank: Om alla hus i Växjö var som detta skulle vi behöva stänga ner VEAB! Utan dig och din envishet skulle Växjö ha byggt mycket sämre än vad vi faktisktgör. Och nästa år ska du åka med mig till Almedalen och berätta om det här huset. 36

31 ventilation Juli 2015 Placeringen av ventilationskanalerna. Systemet är enkelt att montera och tar lite plats. När man väljer att värma huset med luft måste tilluftskanalerna isoleras. Det är viktigt för att värmen ska kunna nå fram till alla rum. Fördelen är att man under sommartid kan använda samma system för kylning av huset. Det tog en och en halv dag att placera alla kanaler för till-och frånluft på rätt ställe. Donen och även FTX- aggregatet ansluts i ett senare skede. När alla kanaler är placerade kan man börja klä taket med gips. Det tar lite extratid att kapa och måttanpassa gipsen i ett runt hus, men det förekommer knappt något spill. Man sparar in i material vad man förlorar i tid. När gipsen var satt kunde taket spacklas och målas. I några rum fick vi minska takhöjden från 2,70 m till drygt 2,60 m för att få in de rektangulära kanalerna. 37

32 Takveranda Verandan på plan 2 ligger utanför klimatskalet. Men vi hade valt att satsa på ett passivhusskal även här. Glasfasaden har ett U-värde på i snitt 0,65 W/m2K, och väggar och tak är isolerade med 30 cm cellulosa. En kamin kommer att vara mys-värmekälla på utsiktsplatsen. Om den verkligen behövs för uppvärmning av verandan, det ska vi undersöka. En snygg stomme av limträ placerades runt om. Hela systemet har byggts upp en gång tidigare i fabriken i Lettland och måttanpassats. Sedan har det demonterats och nu satts upp på riktigt i Villa Circuitus. Våra snickare hade väl förberett anslutningarna till golvet och till konstruktionen som tar upp lasterna. Också i utbildningssyfte har vi valt att inte glasa in hela verandan, utan vi ska ha fyra täta fält som är lika breda som glaspartierna, fast fyllda med 40 mm vakuumisolering. Dessa 4 cm vakuumpaneler ger samma U-värde som en vanlig yttervägg med 24 cm mineralullsisolering. 38

33 Tak veranda När glasverandan var placerad, vilket tog 3 dagar, kunde våra snickare fortsätta med bröstningen och förbereda ytterväggen nedanför. Vind-och lufttäta anslutningar gjordes. Innan sommarsemester startade placerades verandas takstolarna direkt under väderskyddet. Endast tre takstolar kunde inte monteras ännu på grund av platsbrist. Plåtarbeten ränna/fotplåt Plåtarbeten ska man inte underskatta. Det är lätt att tro att det bara handlar om några fönsterbleck i ett sådant hus, men då kommer man att bli förvånad över hur mycket mer som ska plåtas in. En viktig del är ju så klart taket. Även om sedumetovanpå tar upp en del regnvatten så har vi lärt oss, inte minst denna sommar, att Växjö bjuder på flera rejäla ösregn varje år. Och då ska vattnet kunna rinna av snyggt. Runt är ingen lätt form för plåtarbeten. Men med några småbitar i samma form som facken blir intrycket ändå välformat och vackert. Fotplåten utgör avslutningen mot råsponten innan gummiduken kan limmas och tätas ovanpå. 39

34 Gummiduk Ett fantastiskt material anlände strax efter plåtarbetena, gummiduken Restrix. En snabb behandling med primer, sedan klistras duken direkt på. Den behöver endast värmas i skarvarna, för tätningens skull. En enkel och snabb taktätning på två dagar, med ett mycket hållbart och fint material. Överisolering fönster Fönsterplaceringen och monteringen i klimatskalet är mycket viktiga och avgörande för hållbarhet och energieffektivitet. Här gör man ofta fel i dagens arkitektur. Tittar man tillbaka i tiden har man haft måttliga fönster placerade in i väggen och skyddade mot vind och väder. Under fönsterblecket ligger foamglaskilar, träfiberisolering och en plywoodskiva. 40

35 Överisolering fönster I passivhus rekommenderar vi att placera fönstren som förr i tiden med omtanke och längre in i fasaden. Detta ger möjlighet att överisolera karmen och att på så vis skydda fönstren och reducera värmeförlusterna. Många meter anslutningsköldbryggor ger mycket extra energiförluster kan så undvikas. Karmen här är 120mm överisolerade med träfiberisolering och tätat runt Fasad Fasaden: Vi började med cembriten över och under fönstren och Kebonyträpanelerna mellan fönstren. Och här går det verkligen undan. Ett mycket skönt material att jobba med och som ger ett unikt intryck i sin helhet. Den bruna färgen blir grå med tiden och den orangea målningen vi valde på cembritenblir en spännande färgklick. 41

36 Augusti 2015 Borrning bergvärme Borrmaskinen grävde ner sig 90 m i marken.de första 18 metrarna gick genom grus, där placerades ett antal rör. Sedan mötte vi berget.efter 32 meter monterades en extratätning som hade begärts av kommunen. Den 180 m långa, dubbelvikta slangen hämtar värme från jorden under vintertid och förvärmer den inkommande luften till FTX-aggregatet. Dessutom utnyttjar minivärmepumpen bergets värme för att producera varmvatten och den restvärme som kan behövas även i ett passivhus, när det är väldigt kallt utomhus. Fördelen med bergvärme är att man har motsatt effekt på sommaren, då kan man kyla luften inomhus med samma teknik. 42

37 Rivning väderskydd/taket Att plocka ner tältet och ställningen innebar två dagars arbete och skulle ingå i den ekonomiska kalkylen. Vi fick en fuktsäker byggnad och kunde jobba med fasaden, målningen, överisoleringen av fönstren, montaget av glasverandan m.m. utan att behöva kolla väderprognosen. Det är en vinst som inte kan räknas i kronor, men som ger trygghet och planeringssäkerhet. Just den här sommaren med en regnig juli månad var det extra värdefullt. Lerputsning Vecka 36 fick vi besök av tre duktiga putsare som satte 3 lager tung lerputs runtom i inre rondellen och halvmånensom bildarteknikrummet. Det var en hel veckas arbete, och resultatet blev enastående fint. Lerputsen skiftar i olika färger och lyser både gult, orange, terrakotta och grått. Små halmstrån reflekterar ljuset och ger ett varmt, spännande och levande intryck. Viktigt nu är det att torka ut fukten, halm är känslig för påväxt. 43

38 Installation sedumtak Förra veckans bästa nyhet var det härliga sedumtaket som visade sig smälta in perfekt i naturen. Det tog inte ens en dag att placera ut det 120 kvm stora sedumtaket på en fin fleecematta. Av naturen, med naturen, tillbaka till naturen tydligare än så här blir det inte. När fallskyddet togs bort och taket öppnade sig motomgivningen ville man bara sitta ner och njuta. Gummiduk och skorsten Gummiduken gör huset säkert mot Växjövädret. Denna duk är verkligen något speciellt. Tyska tillverkaren har utbildat våra snickare till takläggaren, i alla fall för gummiduken. Det var inget svårt säger de och värmer kanterna vid dukens skarvar med värmepistolen. Bara värmen låter duken smälter och ger utan extra lim en hållbartäthet minst 50 år enligt tillverkaren. 44

39 Smygar, panel och el Panelen runt om9. Mycket fint blev det med de vita panel som faktiskt var köpt så färdigt målade från början och nu bara installeras på ytterväggen. Elen dragit runt med. Ja, de mesta tomrörligger faktiskt innanför lufttäthetsskikten och det är det bästa alternativet man kan önska sig. Henrik, vår elektriker och också är utbildade passivhushantverkare, gjorde helt rätt överallt och var ändå glad att kunna använda sina nya kunskaper en enda gång i gallerians takhöjdsändring. Här använde han manschetter som han tejpade noggrann mot lufttäthetsskiktet. Täthetsskikt badrum Även om det inte behövs den extravärmen i vårt passivhus, så har vi gärna lite extra varma fötter just i badrummet. Golvvärme som normalt är ett trögt system som ligger ingjuten i betong finns hos oss ovanpå plattan och kommer försvinner i flytspacklet. Innan dess är det dock en enkel och fin utförd arbete för vår rörkille som inte mer var på bygget sedan han lagt avloppsrör i marken i april. Nu kommer han få en del jobb de nästa veckor. 45

40 Täthetsskikt badrum En täthetsskikt utan plastmattor, helt miljövänligt deklarerat och ändå helt tät. En täthetsskikt är inte bara en täthetsskikt. Vad vi har letat efter det miljövänliga alternativen och så hittade vi den till slutet direkt framför dörren. Våra byggare hade redan bra erfarenheter med Patric som gjorde täthetsskiktet och produktet han jobbar med är helt fritt från kemikalier och känns helt rätt med våran filosofi. Duken och manschetter kände vi igen från lufttäthetsskiktet och även detta material är beprövat och godkänd och vi är mycket nöjda med resultatet. Golvisolering och flytspackel Denna isolering i sov-/barnrummen gör att det bli extra ljudisolerat inomhus och att golvet är mjukt och varmt att gå på även när man som vi valt bort golvvärme, d.v.s isolering istället för energianvändning. I stora utrymmen valde vi dock till slutet Estrich/ flytspackel (3cm i samma höjd som isoleringen). På så sätt förbättrade vi lufttäthetsskiktet mot golvet och fick en hårdare yta att fästa trappan på och golvbeläggningen. 46

41 Plåt har många detaljer Plåten måste få en extrarubrik Titta man på denna stuprör så ser man med hur mycket kärlek han gör sitt jobb, varje lilla detalj stämmer och är anpassat till husets form. En solig dag i september Organowoodsmetod går ut på att modifiera träet genom att koppla kiselämnen till träet under hårt tryck. Det gör att träfibrerna fossileras. Inga gifter används, till skillnad mot traditionellt tryckimpregnerat virke där biocider och tungmetaller trycks in i träet. Resultatet är ett motståndskraftigt trä med ett naturligt och effektivt skydd. 47

42 Produktion varmvatten Värmepumpen kallas vi minivpdå effekten är en tredje av vanliga villavärmepumpar (3kW), den finns dock huvudsakligen för varmvattenproduktion. All el som VP behöver täcks av solcellerna. Värmeväxlaren i duschkaren återvinner mer än 50% av det momentana duschvatten. Det är ett slutet system, som återvinner passivt (utan el) värme. Installation FTX och VP Plan 1: Centralt traditionell passivhuscertifierat motströmsaggregatet kommer att ha en torr verkningsgrad på 94%. Förvärmningen/förkylningen sker via ett 90m djupt borrhål som installerades i augusti. All el som FTX behöver täcks av solcellerna. Plan 2: Decentralventilation, enheterna arbetar två och två i huset och den ena körs som tilluftsdon samtidigt som den andra körs som frånluftsdon, därefter vänds riktningarna. I och med detta förfarande laddas frånluftsenheten med värme ur utgående luft, som sedan återförs till huset då riktningen vänds. Man erhåller ett FTX -system utan kanaldragning. Energibesparing jämfört med F-ventilation är upp emot 90% via återvinningen 50

43 Solceller och el Solcellerna ska placeras på ballustraden i form av räcket och på lilla taket med trapetsformade tårtbitar. Vi har valt att ha samtliga solceller aktiva och det fungerar i och med att tillverkaren har optimerare på solcellerna, integrerat på de som placeras på tak och separat monterade för staketet. Installerad effekt blir Wpvilket kommer att ge ungefär kwh som täcker all fastighetsel och största delen av hushållselen. Beräkningsresultat Värmebehov: 15 kwh/m 2 år (referensarea 162m 2 ) Köpt Energi BBR: 11 kwh/m 2 år (A temp 176m 2 ) (cirka 28 kwh/m 2 år produceras av solceller, vid 50% direktanvändning blir köpt energi 3kWh/m 2 år) 51

44 Ett projekt från och med marknadens bästa entreprenörer och miljömedvetna tillverkare! Vi tackar för god samarbete! Circuitus [kretslopp] Våra konsulter och byggare : Sajt arkitektstudio- Nina Sandahl Masonite- Gunnar Isaksson Enerwex-Evelin Jonsson IG Passivhus- Benjamin Anselmo Certifierare Ingo Theoboldt BiwiBygg med Timmy och Henrik i spetsen Gemla Maskinservice- Magnus Nilsson Ramnåsa eltjänst- Henrik Eriksson Bergmans VVS Ventilationskontrollservice. Daniel och Simon Täthetsskikt- Patric Dekomaterial lerputsning- David Åseda värme- Ewald Vederslövsbyggnadsvård J & M Måleri Vår familj och vänner Ett projekt från och med marknadens bästa entreprenörer och miljömedvetna tillverkare! Vi tackar för god samarbete! Våra tillverkare/ material Thermia- borrhål och värmepump CCM-europe- Restrix Miljö och Energiansvar solceller Wagner solar- VVX duschkar Miele IKEA Kebony- fasadpanel Organowoods- trallgolv Floorwood Egger laminat Hide a light armaturer/ LED Verosol/Luxaflex solavskärmning Interni-täthesskikt badrum Ifö/IDO- badrum Elko- brytare Dekomaterial- David Haki/Skanska maskin-väderskydd/ställning Circuitus [kretslopp] Våra tillverkare/ material Miljöbyggsystem- isolering och lufttäthetsskikt Masonite- lättreglar och konstruktion Hasopor- isolering under plattan Koljern och Foamglas- platta på mark Vegtec- sedumatak Wienerberger- tegel inre ringen Cembrit- fasadskivor i2- Smartwin/Raico- fönster, glasfasad och ytterdörr Ekstrands- innerdörrar Paul/Zehner- FTX system plan 1 Energibuildingsystem- Lunos- värmeväxlare plan 2 LK systems- värmerör Treba- trappa Estfäller taklucka Tempro Illbruck- täthetsmaterial, lim Beijer byggmaterial 52

45 Välkommen till Öppet hus Internationella Passivhusdagar november 54
