1 Belysning i Varuhus Förstudie Utarbetad av Susanne Strömberg, ECO Stockholm, oktober 2012

2 Inneha ll Sammanfattning 3 Direktiv 3 Utredning 4 Nuläge Val av butik Möjlig tidplan Val av geografisk plats Val av belysning Deltagande av armaturleverantörer Demonstrationseffekt Avgränsning 8 Resultat 8 2

3 Sammanfattning Med ny belysning i butiker och skyltfönster kan 50% av den installerade effekten för belysning sparas. Med hjälp av kända ljuskällor med förbättrat ljusutbyte kan ett demonstrationsprojekt genomföras i februari 2013 som visar att samma goda ljuskvalité kan uppnås som dagens. Genom att visa och visuellt utvärdera kan enskilda handlare övertygas och utbytet till mer energieffektiv belysning påskyndas. Demonstrationsprojektet kan utföras på NK i Stockholm i februari 2013 tillsammans med armaturleverantör. Direktiv Förstudien har utförts i BELOKs regi i samverkan med Huvudstaden och NK. Förstudien är en förberedelse för ett demonstrationsprojekt. BELOK anger som skäl till förstudien att då det används mycket belysning med höga krav på ljuskvalité i butikslokaler för varuexponering sker förändringen mot nyare energieffektivare ljuskällor och teknik långsammare här än i ivriga kommersiella lokaler. Syftet med förstudien är bla att fastställa omfattning och innehåll i demonstrationsprojektet för att demonstationseffekt ska uppnås. I direktiven för förstudien finns följande frågor -Vilka butiker skall vara med (butikskedja, varugrupper, etc)? -På vilka geografiska platser är det lämpligt att demonstrera tekniken? -Vilken typ/vilka typer av modern belysning skall monteras? -Skall armaturleverantörer/belysningsföretag tas in i projektgenomförandet? 3

4 Utredning Nuläge I varuhuset ansvarar NK för driften av belysning i gångstråk och skyltfönster. Hyresgästen står för all belysning i butiksytan och enskilda hyresgäster är enskilda handlare. Företaget Departement and Stores, ett företag som utvecklar avdelningar, hyr ca en tredjedel av butiksytan i NK Stockholm. På varuhuset finns också förhyrning i ett andra led till världskända märken inom både kosmetik och mode sk shop in shop eller multibranding. Dessa märken har som vanligtvis ett starkt koncept upprättat utanför varuhuset. Belysningen som ingår i ett sådant koncept kan inte påverkas av varuhuset utan bara regleras utifrån installerad effekt. Som hyresgäst i NK Stockholm ska man följa Föreskrifter för hyresgäster elinstallationer inom varuhuset NK i Stockholm som anger en högsta installerad effekt om 40W/m². Formuleringen innefattar all verksamhetsel inte bara el till belysning. Mätvärden för ytor ger värden mellan 30 och 90 W/m² ( KWh/m²/år, drifttid enlig SS-EN : h/år); 80W/m² i den senast utförda ombyggnaden. Belysningen utgörs av infällda armaturer som går att rikta och riktbara armaturer för skenmontage. I skyltfönster är installerad effekt ca 107 W/m². Belysningen utgörs huvudsakligen av riktbara armaturer för skenmontage. För styrning används tidakanal i samtliga ytor. Figur: Exempel på försäljningsyta Ljuskällor Typ av ljuskällor varierar mellan olika ytor. Vanligt är en kombination av kompaktlysrör 26W sockel GX24q-3 och glödljushalogen 50 och 75 socklar GU5,3 och QT12 eller kompaktlysrör 26W sockel GX24q-3 och metallhalogen 35 och 70W socklar G8,5 och G12. I senaste ombyggnaden utförs av Departement and Stores användes 35 W Metallhalogen med keramiska brännare. I skyltfönster används glödljushalogen till största del. 4

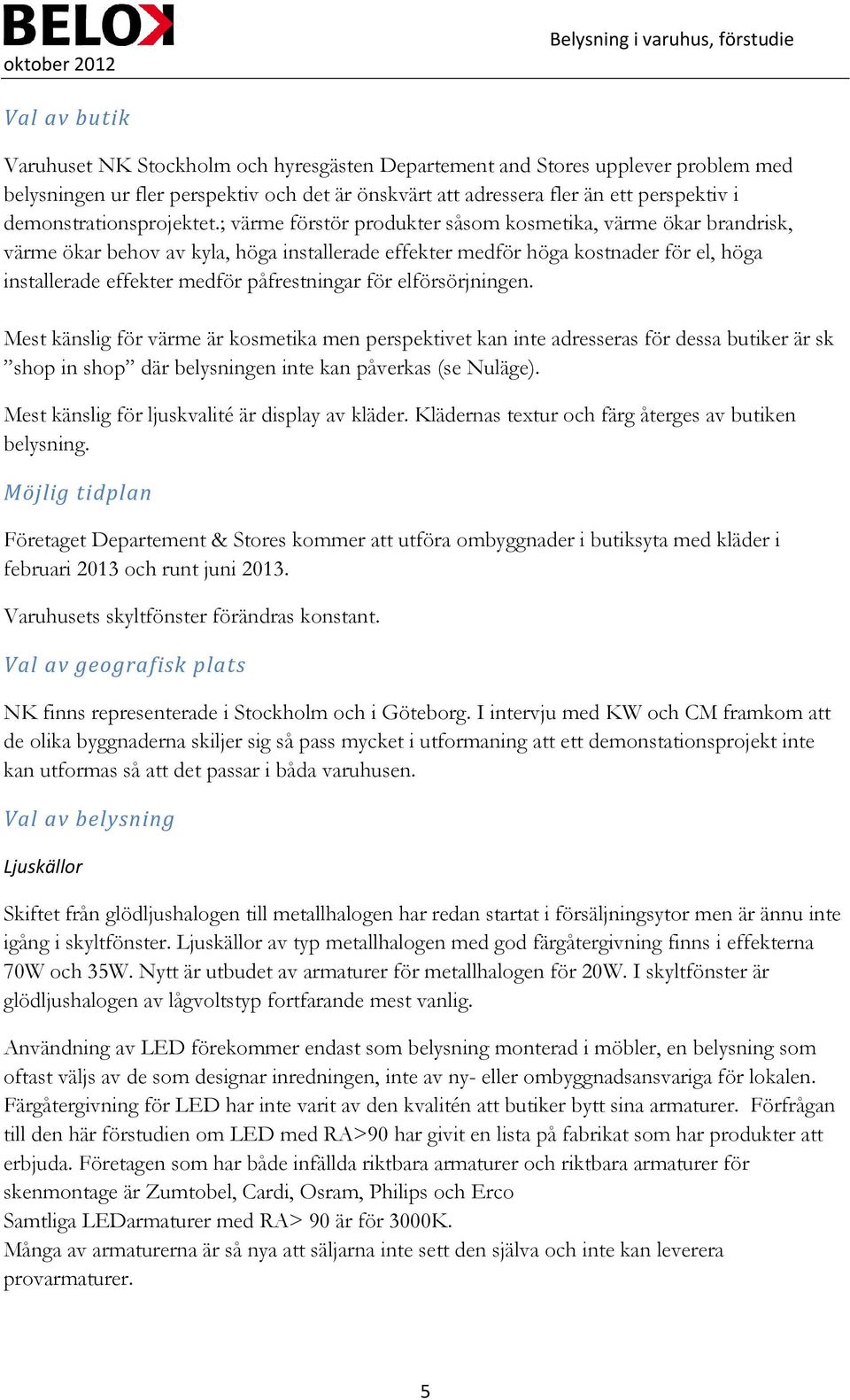

5 Val av butik Varuhuset NK Stockholm och hyresgästen Departement and Stores upplever problem med belysningen ur fler perspektiv och det är önskvärt att adressera fler än ett perspektiv i demonstrationsprojektet.; värme förstör produkter såsom kosmetika, värme ökar brandrisk, värme ökar behov av kyla, höga installerade effekter medför höga kostnader för el, höga installerade effekter medför påfrestningar för elförsörjningen. Mest känslig för värme är kosmetika men perspektivet kan inte adresseras för dessa butiker är sk shop in shop där belysningen inte kan påverkas (se Nuläge). Mest känslig för ljuskvalité är display av kläder. Klädernas textur och färg återges av butiken belysning. Möjlig tidplan Företaget Departement & Stores kommer att utföra ombyggnader i butiksyta med kläder i februari 2013 och runt juni Varuhusets skyltfönster förändras konstant. Val av geografisk plats NK finns representerade i Stockholm och i Göteborg. I intervju med KW och CM framkom att de olika byggnaderna skiljer sig så pass mycket i utformaning att ett demonstationsprojekt inte kan utformas så att det passar i båda varuhusen. Val av belysning Ljuskällor Skiftet från glödljushalogen till metallhalogen har redan startat i försäljningsytor men är ännu inte igång i skyltfönster. Ljuskällor av typ metallhalogen med god färgåtergivning finns i effekterna 70W och 35W. Nytt är utbudet av armaturer för metallhalogen för 20W. I skyltfönster är glödljushalogen av lågvoltstyp fortfarande mest vanlig. Användning av LED förekommer endast som belysning monterad i möbler, en belysning som oftast väljs av de som designar inredningen, inte av ny- eller ombyggnadsansvariga för lokalen. Färgåtergivning för LED har inte varit av den kvalitén att butiker bytt sina armaturer. Förfrågan till den här förstudien om LED med RA>90 har givit en lista på fabrikat som har produkter att erbjuda. Företagen som har både infällda riktbara armaturer och riktbara armaturer för skenmontage är Zumtobel, Cardi, Osram, Philips och Erco Samtliga LEDarmaturer med RA> 90 är för 3000K. Många av armaturerna är så nya att säljarna inte sett den själva och inte kan leverera provarmaturer. 5

6 Gestaltning Metoden för ljusgestaltningen skiljer sig ytor för försäljning och för skyltfönster. I butiker rör sig kunder mellan hyllor och bord och det som ska visa har både en fram- och en baksida medan för ett skyltfönster har kunden en given blickriktning. Byten till tillgängliga armaturer/ljuskällor Armaturer med glödljushalogen av lågvoltstyp i försäljningsytor kan bytas till metallhalogen 20W Armaturer med 70W metallhalogen kan bytas till armaturer med 35W Armaturer med glödljushalogen i skyltfönster kan bytas till armaturer med metallhalogen 20W och 35W. Deltagande av armaturleverantörer Belysningen i butik köps av hyresgästen direkt av armaturfabrikanten till skillnad från övriga kommersiella lokaler t.ex. kontor där en elentreprenör köper armaturerna. Departement and Stores har handlat av olika leverantörer till NK Stockholm och anser att det är ett fungerande system. I arbetet med ett demonstrationsprojekt kan det också vara till hjälp att involvera armaturfabrikanter för att få hjälp på plats med kort varsel. 6

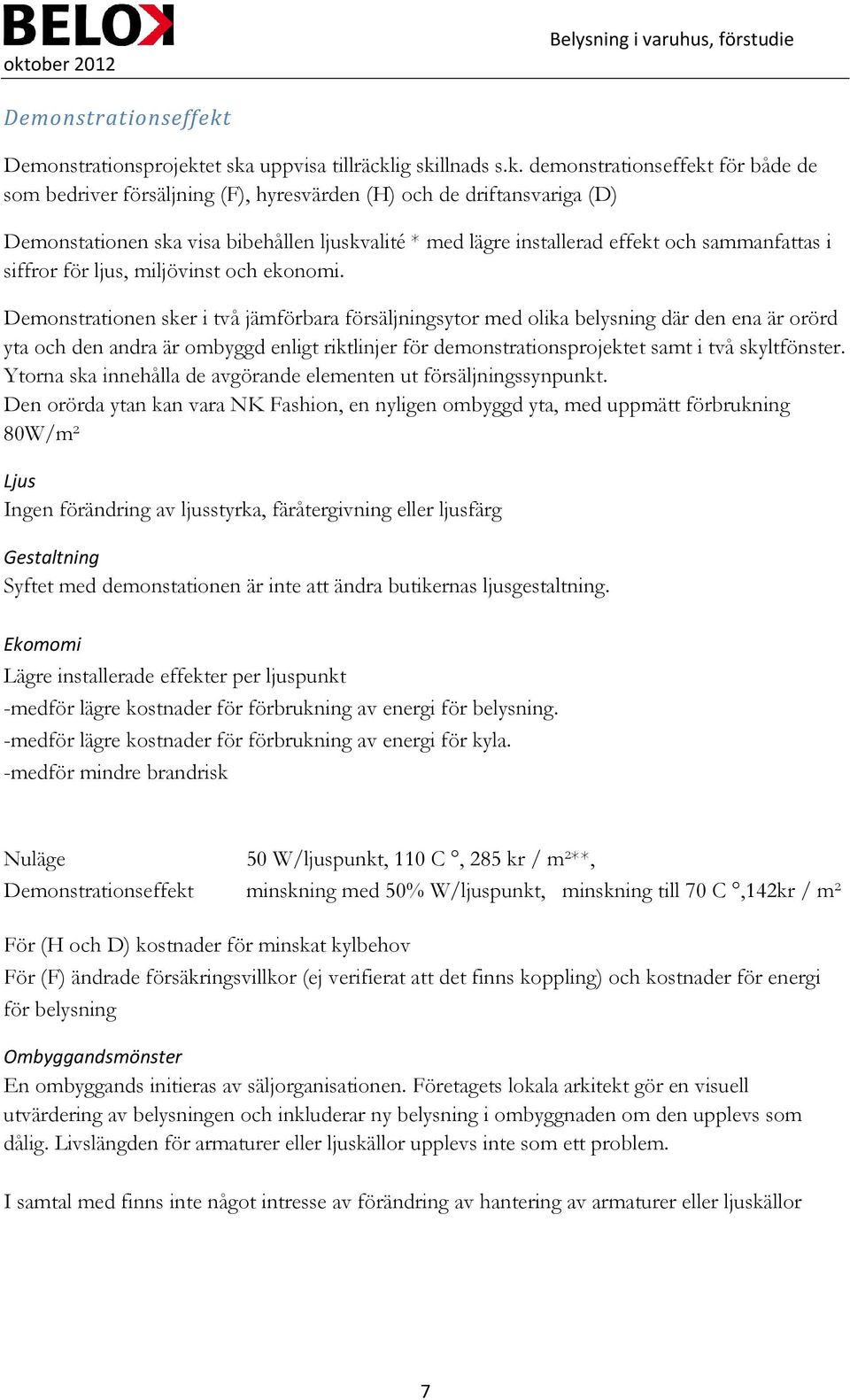

7 Demonstrationseffekt Demonstrationsprojektet ska uppvisa tillräcklig skillnads s.k. demonstrationseffekt för både de som bedriver försäljning (F), hyresvärden (H) och de driftansvariga (D) Demonstationen ska visa bibehållen ljuskvalité * med lägre installerad effekt och sammanfattas i siffror för ljus, miljövinst och ekonomi. Demonstrationen sker i två jämförbara försäljningsytor med olika belysning där den ena är orörd yta och den andra är ombyggd enligt riktlinjer för demonstrationsprojektet samt i två skyltfönster. Ytorna ska innehålla de avgörande elementen ut försäljningssynpunkt. Den orörda ytan kan vara NK Fashion, en nyligen ombyggd yta, med uppmätt förbrukning 80W/m² Ljus Ingen förändring av ljusstyrka, färåtergivning eller ljusfärg Gestaltning Syftet med demonstationen är inte att ändra butikernas ljusgestaltning. Ekomomi Lägre installerade effekter per ljuspunkt -medför lägre kostnader för förbrukning av energi för belysning. -medför lägre kostnader för förbrukning av energi för kyla. -medför mindre brandrisk Nuläge 50 W/ljuspunkt, 110 C, 285 kr / m²**, Demonstrationseffekt minskning med 50% W/ljuspunkt, minskning till 70 C,142kr / m² För (H och D) kostnader för minskat kylbehov För (F) ändrade försäkringsvillkor (ej verifierat att det finns koppling) och kostnader för energi för belysning Ombyggandsmönster En ombyggands initieras av säljorganisationen. Företagets lokala arkitekt gör en visuell utvärdering av belysningen och inkluderar ny belysning i ombyggnaden om den upplevs som dålig. Livslängden för armaturer eller ljuskällor upplevs inte som ett problem. I samtal med finns inte något intresse av förändring av hantering av armaturer eller ljuskällor 7

8 Avgra nsning Förstudien är helt koncentrerad till varuhuset NK med anledning av konstakpersonernas bakgrund. Inga andra butiker har ingått i förstudien. Resultat I varuhuset NK i Stockholm kan två ytor förses med ny belysning 1. Försäljningsyta för mode En försäljningsyta för mode där hyresgästen är Departement and Stores tex NK Dam. Belysningen i ytan byts till infällda armaturer som går att rikta och riktbara armaturer för skenmontage för metallhalogen med keramisk brännare i effekterna 20W och 35W. Ombyggnaden utförs i februari 2013 i samarbete med armaturfabrikant. Ytan ska jämföras med NK Fashion Båda ytorna ska dokumenteras enligt samma mall till visningen 2. Skyltfönster Ett skyltfönster enligt anvisning från NK Belysningen i ytan byts riktbara armaturer för skenmontage för metallhalogen med keramisk brännare i effekterna 20W och 35W. Ombyggnaden utförs i februari 2013 i samarbete med armaturfabrikant. Ytan ska jämföras med annat skyltfönster enligt anvisning från NK Båda ytorna ska dokumenteras enligt samma mall till visningen Om demonstrationsprojektet utförs vid ett senare tillfälle tex juni 2013 kan produktutvecklingen för LED göra att en ny utvärdering av ersättningsprodukter behövs. /Susanne Strömberg, ECO (susanne.stromberg@ecokonsult.se ) 8

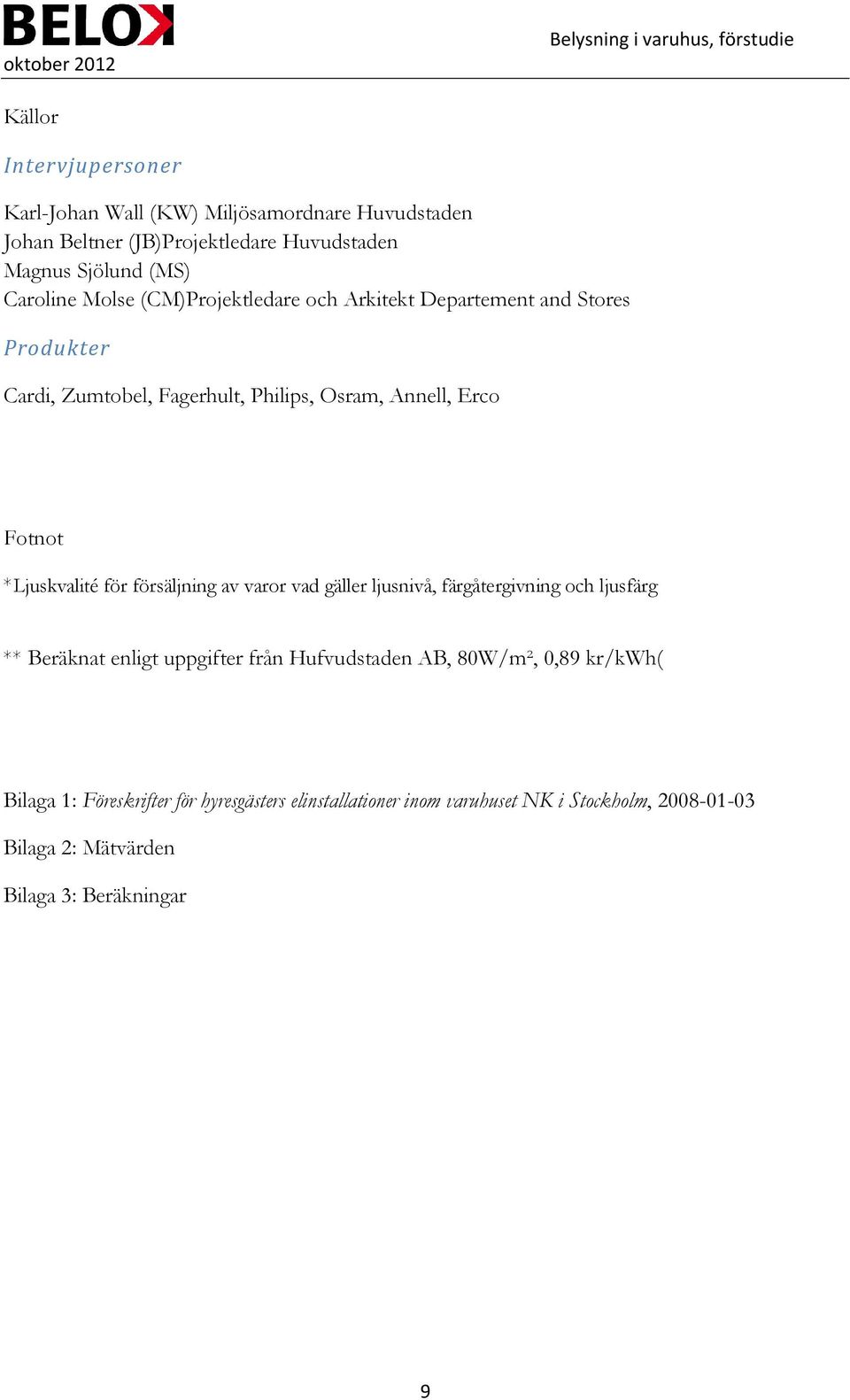

9 Källor Intervjupersoner Karl-Johan Wall (KW) Miljösamordnare Huvudstaden Johan Beltner (JB)Projektledare Huvudstaden Magnus Sjölund (MS) Caroline Molse (CM)Projektledare och Arkitekt Departement and Stores Produkter Cardi, Zumtobel, Fagerhult, Philips, Osram, Annell, Erco Fotnot *Ljuskvalité för försäljning av varor vad gäller ljusnivå, färgåtergivning och ljusfärg ** Beräknat enligt uppgifter från Hufvudstaden AB, 80W/m², 0,89 kr/kwh( Bilaga 1: Föreskrifter för hyresgästers elinstallationer inom varuhuset NK i Stockholm, Bilaga 2: Mätvärden Bilaga 3: Beräkningar 9

10 Stockholm Föreskrifter för hyresgästers elinstallationer inom varuhuset NK i Stockholm. I nedanstående text benämns fortsättningsvis hyresvärden HV och hyresgästen HG. FÖRUTSÄTTNINGAR: HV har, ovan undertak, försett fastighetens uthyrningsbara areor med ett generellt system för elförsörjning. Systemet består av obruten kraft (grön), prioriterad kraft (röd), städbelysning (gul) och tillsatsbelysning (blå). Den prioriterade kraften består av en styrd fas, märkt belysning och en fast fas märkt kassa. Systemet för prioriterad kraft består av gruppledningar försedda med kopplingsdosor i ett rutnät ca c-c 10 m. Övriga system består av gruppledningar försedda med kopplingsdosor i ett rutnät ca c-c 6 m. FÖRESKRIFTER: Installationerna skall uppfylla gällande starkströmsföreskrifter På anmodan skall installerade produkters CE-märkning kunna dokumenteras och uppvisas för fastighetsägaren då detta är en försäkringsfråga. Vid kabelförläggning genom brandavskiljande byggnadsdel skall genomföringen tätas, med typgodkänd brandtätning, till samma brandklass som aktuell byggnadsdel. Belysningsinstallationer får ej alstra övertonshalter över 12%. Installationer skall fördelas jämnt mellan de olika faserna (L1, L2, L3) för att uppnå så jämn belastning som möjligt. All installation skall var utförd så att den klarar gällande utlösningsvillkor. Installation inom en HG-area skall vara ansluten till energimätare för den aktuella arean. Armaturer i ljuslådor och montrar skall ha erforderligt med ventilation för att undvika överhettning Lysrörsarmaturer skall vara kompenserade Inom HG-areor gäller följande: - Till prioriterad kraft ansluts endast installationer avsedda för kassa-/kortfunktioner och nedan omnämnd led-/nödbelysning. De dosor i taket som är rödfärgade är märkta med text Favoriserad belysning och Favoriserad kassa. Viktigt att installera rätt belysning och kassa i rätt dosa då fastigheten har belysningsstyrning. - Till obruten kraft samtliga vägguttag (pentry, kyl/frys mm) inom HG-arean förutom vägguttag för kassa-/kortfunktioner. - Till städbelysning ansluts ca 25 % av antalet belysningsarmaturer för allmänbelysning. Detta skall möjliggöra städning och övrig verksamhet inom lokalerna före/efter butikernas öppethållningstider. 1(2)

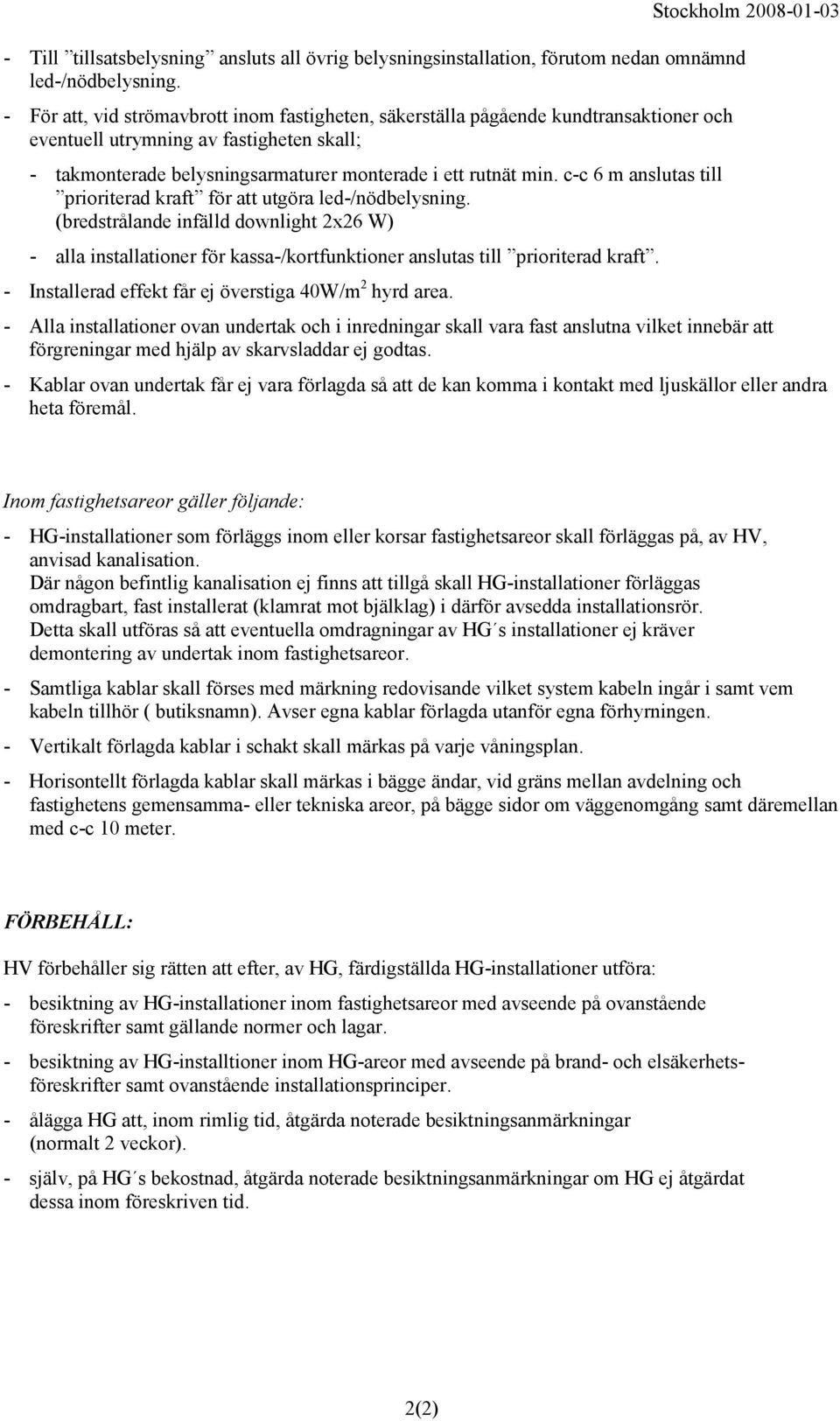

11 - Till tillsatsbelysning ansluts all övrig belysningsinstallation, förutom nedan omnämnd led-/nödbelysning. - För att, vid strömavbrott inom fastigheten, säkerställa pågående kundtransaktioner och eventuell utrymning av fastigheten skall; - takmonterade belysningsarmaturer monterade i ett rutnät min. c-c 6 m anslutas till prioriterad kraft för att utgöra led-/nödbelysning. (bredstrålande infälld downlight 2x26 W) - alla installationer för kassa-/kortfunktioner anslutas till prioriterad kraft. - Installerad effekt får ej överstiga 40W/m 2 hyrd area. Stockholm Alla installationer ovan undertak och i inredningar skall vara fast anslutna vilket innebär att förgreningar med hjälp av skarvsladdar ej godtas. - Kablar ovan undertak får ej vara förlagda så att de kan komma i kontakt med ljuskällor eller andra heta föremål. Inom fastighetsareor gäller följande: - HG-installationer som förläggs inom eller korsar fastighetsareor skall förläggas på, av HV, anvisad kanalisation. Där någon befintlig kanalisation ej finns att tillgå skall HG-installationer förläggas omdragbart, fast installerat (klamrat mot bjälklag) i därför avsedda installationsrör. Detta skall utföras så att eventuella omdragningar av HG s installationer ej kräver demontering av undertak inom fastighetsareor. - Samtliga kablar skall förses med märkning redovisande vilket system kabeln ingår i samt vem kabeln tillhör ( butiksnamn). Avser egna kablar förlagda utanför egna förhyrningen. - Vertikalt förlagda kablar i schakt skall märkas på varje våningsplan. - Horisontellt förlagda kablar skall märkas i bägge ändar, vid gräns mellan avdelning och fastighetens gemensamma- eller tekniska areor, på bägge sidor om väggenomgång samt däremellan med c-c 10 meter. FÖRBEHÅLL: HV förbehåller sig rätten att efter, av HG, färdigställda HG-installationer utföra: - besiktning av HG-installationer inom fastighetsareor med avseende på ovanstående föreskrifter samt gällande normer och lagar. - besiktning av HG-installtioner inom HG-areor med avseende på brand- och elsäkerhetsföreskrifter samt ovanstående installationsprinciper. - ålägga HG att, inom rimlig tid, åtgärda noterade besiktningsanmärkningar (normalt 2 veckor). - själv, på HG s bekostnad, åtgärda noterade besiktningsanmärkningar om HG ej åtgärdat dessa inom föreskriven tid. 2(2)

12 Avser helårsförbrukning 2011 Avtalsnr Hyresgäst Avdelning kvm Kwh Kwh/m Department & Stores Europe AB NK Women ,5 kvinna, turn over, Boomerang verkar vara på samma yta.?? Department & Stores Europe AB NK Manlig Depå , Department & Stores Europe AB NK Man ,2 Ska tiger och herrtrend med på denna yta?? Department & Stores Europe AB NK Fashion , Department & Stores Europe AB NK Dam , Department & Stores Europe AB NK Kosmetik , Department & Stores Europe AB NK Kosmetik ,9 Hela kosmetik ,3 990

13 Avser helårsförbrukning 2011 Avtalsnr Hyresgäst Avdelning kvm Kwh Kwh/m2/år (=LENI) Drifttid enlig Driftvärde Svensk Standard (W/m²) LENI SS-EN enl standard 15193:2007 Byggnaders kr/år energiprestanda- Energikrav för belysning Department & Stores Europe AB NK Women ,5 kvinna, turn over, Boomerang verkar vara på samma yta.?? , , ,11 130, Department & Stores Europe AB NK Manlig Depå , , , ,06 192, Department & Stores Europe AB NK Man ,2 Ska tiger och herrtrend med på denna yta?? , , ,6 175, , Department & Stores Europe AB NK Fashion , , , ,42 285, , Department & Stores Europe AB NK Dam , , , ,99 192, Department & Stores Europe AB NK Kosmetik , , , ,8 324, Department & Stores Europe AB NK Kosmetik , , , ,39 118, ,89 0 Hela kosmetik , , , ,2 273, , ,89 0 skyltfönster , , ,89
