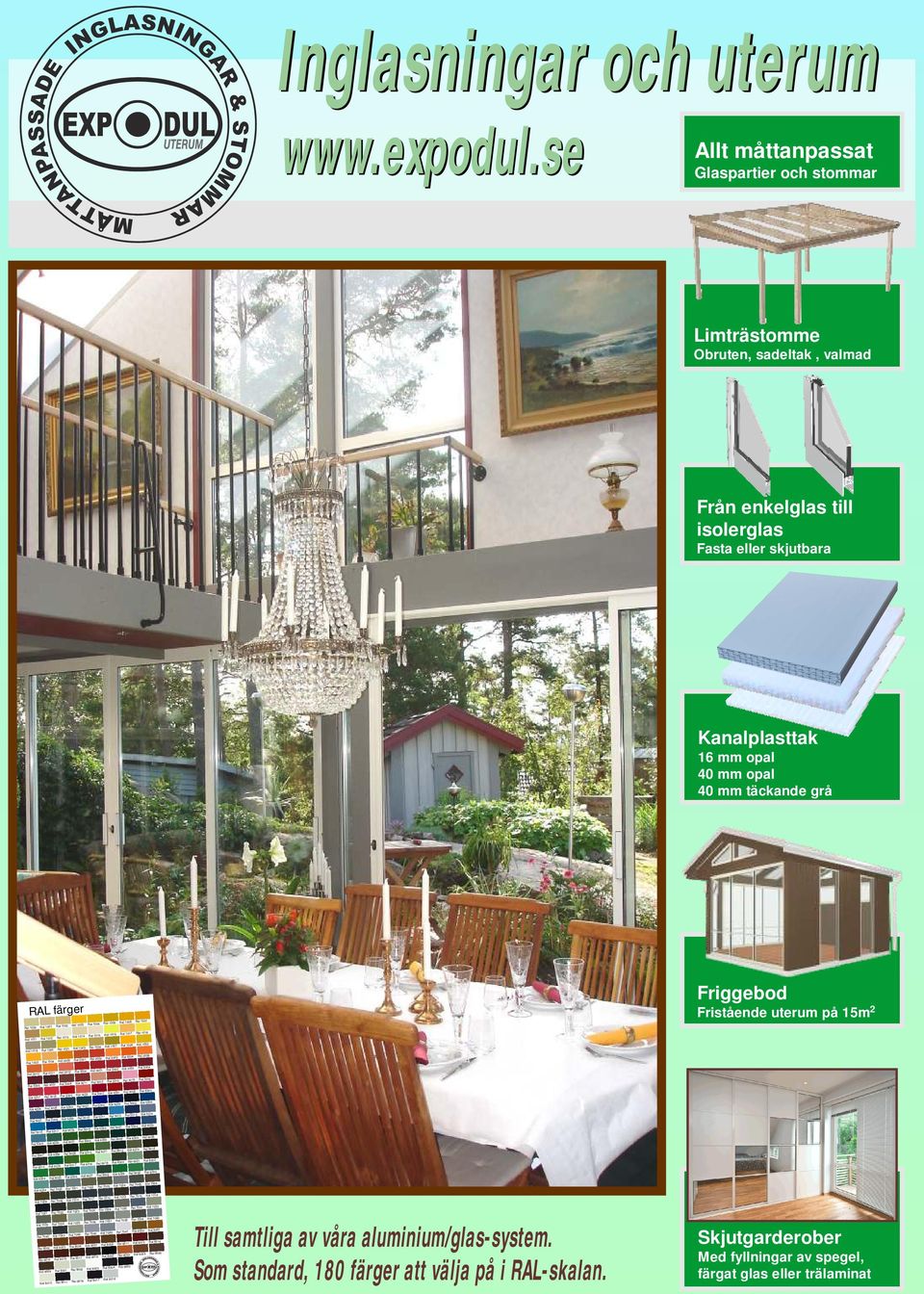

1 Inglasningar och uterum Allt måttanpassat Glaspartier och stommar Limträstomme Obruten, sadeltak, valmad Från enkelglas till isolerglas Fasta eller skjutbara Kanalplasttak 16 mm opal 40 mm opal 40 mm täckande grå RAL färger Ral 1000 Ral 1001 Ral 100 Ral 1003 Ral 1004 Ral 1005 Ral 1006 Ral 1007 Ral 1011 Ral 101 Ral 1013 Ral 1014 Ral 1015 Ral 1016 Ral 1017 Ral 1018 Ral 1019 Ral 100 Ral 101 Ral 103 Ral 104 Ral 107 Ral 108 Ral 103 Ral 1033 Ral 1034 Ral 000 Ral 001 Ral 00 Ral 003 Ral 004 Ral 008 Ral 010 Ral 011 Ral 01 Ral 3000 Ral 3001 Ral 300 Ral 3003 Ral 3004 Ral 3005 Ral 3007 Ral 3009 Ral 3011 Ral 301 Ral 3013 Ral 3015 Ral 3016 Ral 3017 Ral 3018 Ral 300 Ral 30 Ral 307 Ral 3031 Ral 400 Ral 4003 Ral 4004 Ral 4005 Ral 5000 Ral 5001 Ral 500 Ral 5003 Ral 5004 Ral 5005 Ral 5007 Ral 5008 Ral 5009 Ral 5010 Ral 5011 Ral 501 Ral 5013 Ral 5014 Ral 5015 Ral 5017 Ral 5018 Ral 5019 Ral 500 Ral 501 Ral 50 Ral 503 Ral 504 Ral 6000 Ral 6001 Ral 600 Ral 6003 Ral 6004 Ral 6005 Ral 6006 Ral 6007 Ral 6008 Ral 6009 Ral 6010 Ral 6011 Ral 601 Ral 6013 Ral 6014 Ral 6015 Ral 6016 Ral 6017 Ral 6018 Ral 6019 Ral 600 Ral 601 Ral 60 Ral 604 Ral 605 Ral 606 Ral 607 Ral 608 Ral 609 Ral 603 Ral 6033 Ral 6034 Ral 7000 Ral 7001 Ral 700 Ral 7003 Ral 7004 Ral 7005 Ral 7006 Ral 7008 Ral 7009 Ral 7010 Ral 7011 Ral 701 Ral 7013 Ral 7015 Ral 7016 Ral 701 Ral 70 Ral 703 Ral 704 Ral 706 Ral 7030 Ral 7031 Ral 703 Ral 7033 Ral 7034 Ral 7035 Ral 7036 Ral 7037 Ral 7038 Ral 7039 Ral 7040 Ral 704 Ral 7043 Ral 7044 Ral 7045 Ral 7046 Ral 7047 Ral 8000 Ral 8001 Ral 800 Ral 8003 Ral 8004 Ral 8007 Ral 8008 Ral 8011 Ral 801 Ral 8014 Ral 8015 Ral 8016 Ral 8017 Ral 8019 Ral 80 Ral 803 Ral 804 Ral 805 Ral 808 Ral 9001 Ral 900 Ral 9003 Ral 9004 Ral 9005 Ral 9010 Ral 9011 Ral 9016 Ral 9017 Ral 9018 Till samtliga av våra aluminium/glas-system. Som standard, 180 färger att välja på i RAL-skalan. Friggebod Fristående uterum på 15m Skjutgarderober Med fyllningar av spegel, färgat glas eller trälaminat

2 Fördelar med Expodul system Snäpplåshandtag Samtliga solo skjutpartier utrustas med våra patenterade snäpplåshandtag. Snäpplåsen finns i två olika versioner, fönstersnäppe eller dörrsnäppe. Fönstersnäppe- låser partiet automatiskt vid stängning. Dörrsnäppe- måste alltid aktivt låsas från insidan, vilket förhindrar en ofrivillig utelåsning. Med monterade snäpplås centreras skjutpartiet och ger dörrarna en exakt placering. Låst snäpphandtag Täckande grå takskiva Multi Iso tak-system Isolerande takprofilsystem som inte leder kyla från utsidan. Enkel montering och oförstörande demontering med lockets unika snäppfunktion. Gråfärgad kanalplast Multi Iso 40mm tak finns nu med en täckande grå kanalplastskiva. Passar till konstruktioner när ljusinsläpp genom taket inte önskas. Reflekterar dessutom värmestrålningen bättre. Multi Iso takmodell Öppet snäpphandtag Vädringspjäll För effektiv vädring vid taköverhänget. Spjället går att förskjutas så att vädring förhindras. Stoppar både regn och insekter även vid öppet läge. Vädringsläge används dessutom utan risk för inbrott. Solskyddslamell Fast solskydd som monteras utanför uterummet. Avskärmar solstrålningen. Solskyddslamellen tillverkas i önskade längder. Vädringspjäll Solskyddslamell Välj rätt system och isoleringsnivå för ditt uterum eller vinterträdgård Solo-system Enkelglas float 4 mm U(K)=5.4 W/m Användning sommar samt vår och höst. Solo-system Solo-system Twin-system Twin-system Enkelglas energi 4 mm Tvåglas isolerruta D4-6 monteras med adapterprofil i enkelglassystemet Tvåglas isolerruta D4-1 Finns även med obrutna profiler Tvåglas isolerruta D4-1 med energiglas Finns även med obrutna profiler U(K)=3.3 W/m U(K)=3.0 W/m U(K)=.9 W/m U(K)=1.7 W/m Användning sommar samt vår och höst. Även vinterdagar då man tillfälligt tillför värme genom braskarmin, gasolkamin infravärmare mm. Användning sommar samt vår och höst. Även vinterdagar då man tillfälligt tillför värme genom braskamin, gasolkamin infravärmare mm. Användning året runt. Är ett tätare system. Med detta glas rekomenderas tillfällig uppvärming under vinterdagar med exempelvis golvvärme. Användning året runt. Är ett tätare system. Underhållsvärme under kallare årstid rekomenderas, för snabb uppvärmning genom tillförande av extra energi. Twin-system Tvåglas isolerruta D4-1 med energiglas + argongas Finns även med obrutna profiler U(K)=1.3 W/m Användning året runt. Är ett tätare system. Kan användas uppvärmt året runt. Underhållsvärme rekomenderas för snabb uppvärmning genom tillförande av extra energi. Isoleringsvärden gäller för glaset.

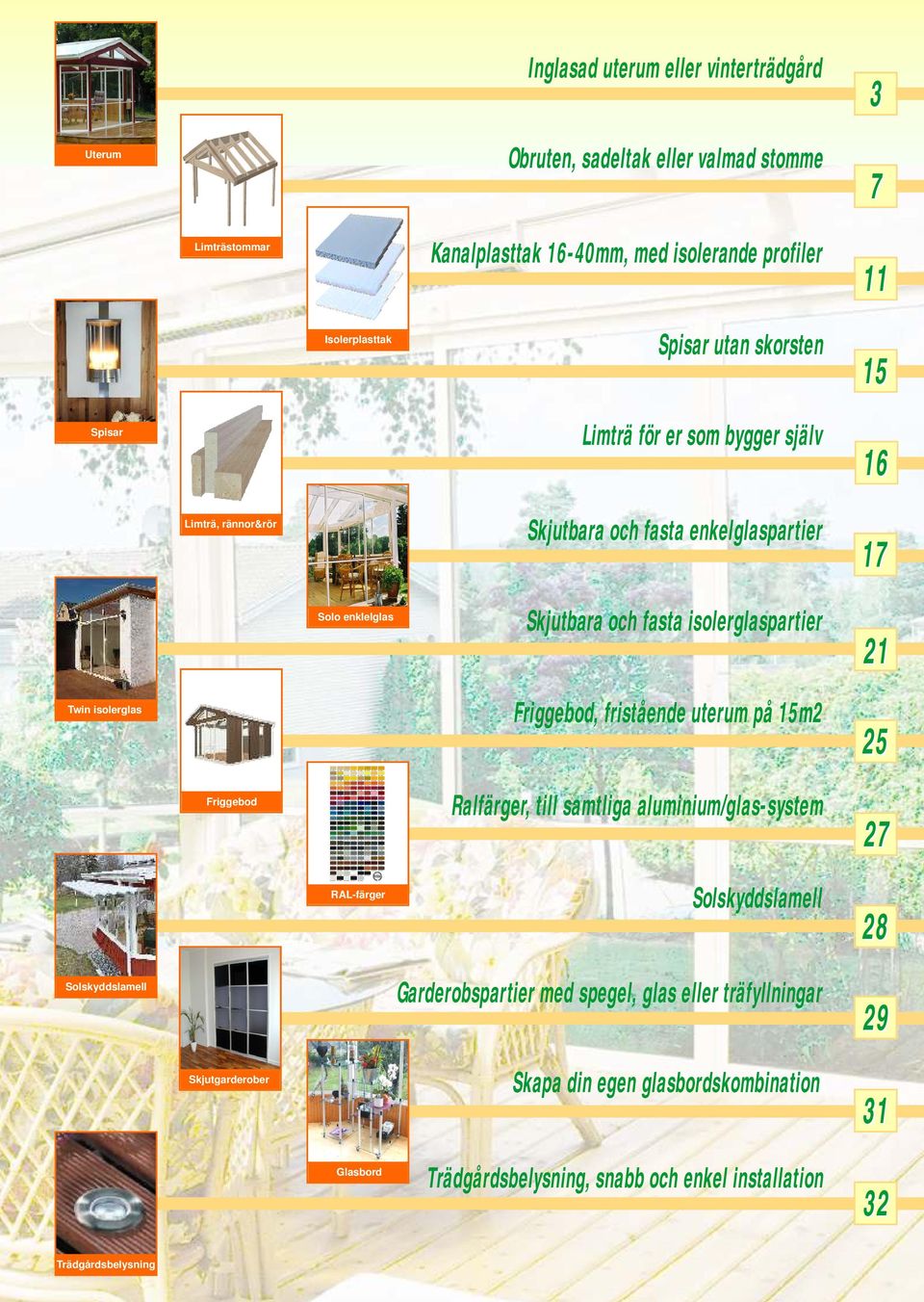

3 Ral 1000 Ral 1001 Ral 100 Ral 1003 Ral 1004 Ral 1005 Ral 1006 Ral 1007 Ral 1011 Ral 101 Ral 1013 Ral 1014 Ral 1015 Ral 1016 Ral 1017 Ral 1018 Ral 1019 Ral 100 Ral 101 Ral 103 Ral 104 Ral 107 Ral 108 Ral 103 Ral 1033 Ral 1034 Ral 000 Ral 001 Ral 00 Ral 003 Ral 004 Ral 008 Ral 010 Ral 011 Ral 01 Ral 3000 Ral 3001 Ral 300 Ral 3003 Ral 3004 Ral 3005 Ral 3007 Ral 3009 Ral 3011 Ral 301 Ral 3013 Ral 3015 Ral 3016 Ral 3017 Ral 3018 Ral 300 Ral 30 Ral 307 Ral 3031 Ral 400 Ral 4003 Ral 4004 Ral 4005 Ral 5000 Ral 5001 Ral 500 Ral 5003 Ral 5004 Ral 5005 Ral 5007 Ral 5008 Ral 5009 Ral 5010 Ral 5011 Ral 501 Ral 5013 Ral 5014 Ral 5015 Ral 5017 Ral 5018 Ral 5019 Ral 500 Ral 501 Ral 50 Ral 503 Ral 504 Ral 6000 Ral 6001 Ral 600 Ral 6003 Ral 6004 Ral 6005 Ral 6006 Ral 6007 Ral 6008 Ral 6009 Ral 6010 Ral 6011 Ral 601 Ral 6013 Ral 6014 Ral 6015 Ral 6016 Ral 6017 Ral 6018 Ral 6019 Ral 600 Ral 601 Ral 60 Ral 604 Ral 605 Ral 606 Ral 607 Ral 608 Ral 609 Ral 603 Ral 6033 Ral 6034 Ral 7000 Ral 7001 Ral 700 Ral 7003 Ral 7004 Ral 7005 Ral 7006 Ral 7008 Ral 7009 Ral 701 Ral 70 Ral 703 Ral 704 Ral 706 Ral 7030 Ral 7031 Ral 703 Ral 7033 Ral 7034 Ral 7035 Ral 7036 Ral 7037 Ral 7038 Ral 7039 Ral 7040 Ral 704 Ral 7043 Ral 7044 Ral 7045 Ral 7046 Ral 7047 Ral 8000 Ral 8001 Ral 800 Ral 8003 Ral 7010 Ral 7011 Ral 701 Ral 7013 Ral 7015 Ral 7016 Ral 8004 Ral 8007 Ral 8008 Ral 8011 Ral 801 Ral 8014 Ral 8015 Ral 8016 Ral 8017 Ral 8019 Ral 80 Ral 803 Ral 804 Ral 805 Ral 808 Ral 9001 Ral 900 Ral 9003 Ral 9004 Ral 9010 Ral 9011 Ral 9016 Ral 9017 Ral 9018 Ral 9005 Inglasad uterum eller vinterträdgård 3 Uterum Obruten, sadeltak eller valmad stomme 7 Limträstommar Kanalplasttak 16-40mm, med isolerande profiler 11 Isolerplasttak Spisar utan skorsten 15 Spisar Limträ för er som bygger själv 16 Limträ, rännor&rör Skjutbara och fasta enkelglaspartier 17 Solo enklelglas Skjutbara och fasta isolerglaspartier 1 Twin isolerglas Friggebod, fristående uterum på 15m 5 Friggebod Ralfärger, till samtliga aluminium/glas-system 7 RAL-färger Solskyddslamell 8 Solskyddslamell Garderobspartier med spegel, glas eller träfyllningar 9 Skjutgarderober Skapa din egen glasbordskombination 31 Glasbord Trädgårdsbelysning, snabb och enkel installation 3 Trädgårdsbelysning

4 Uterum Obruten takstomme Sadeltakstomme Valmad takstomme Måttanpassade uterum Uterum, inne men ändå ute. Vi tillverkar måttanpassade uterum och inglasningar. De kompletta uterummen består av limträstomme med kanalplasttak, samt skjutbara och fasta aluminium-glas partier. Allt anpassas efter dina måttönskningar, dina mått är våra mått. Valfrihet är en självklarhet. När ett uterum byggs behövs anpassningar både till hus och trädgård. Bredd, höjd, djup och taklutning väljs därför fritt. Estetiska anpassningar i form av brutna hörn och eventuell dimensionering av stommen beslutas efter önskemål. Dörrar och fönster kan väljas i olika fasta och skjutbara kombinationer, isolerade eller med enkelglas. Uterummen består av limträstomme, aluminium-glaspartier, kanalplasttak samt rännor och rör. Konstruktion Till kompletta uterum levereras samtliga detaljer konfektionerade. Urjackningar i stolpar, takbalkar och bärlinor gör att vi slipper fula metall-beslag som balkskor och vinkelfästen. Samtidigt blir monteringen lego-liknande, där varje del har sin exakta plats. Taket med profiler och kanalplast förbereds måttkapade med borrningar och urjackningar. Allt för att underlätta montering på plats. Inglasningarna anpassas till stommens karmöppningar. Taklutningar Till stomme med obrutet tak anpassas taklutningen till 5 grader, om ej annat önskas. Med denna lutning får uterumet i de flesta fall en totalhöjd, som når under en eventuell begränsande hustakfot. Till sadeltakskonstruktionen anpassas taklutningen efter önskemål. Fyllningar och bröstningar Partierna erhålls i olika fasta eller skjutbara varianter. De finns i flera standardfärger och med olika glaskvaliteter, isolerade eller med enkelglas. För att bröstningsväggar ska harmonera med befintlig husbyggnad, byggs de ofta av en panelad träkonstruktion. I dessa fall ingår inte bröstningen i byggsatsen. Fönsterpartierna monteras därefter ovanpå bröstnings-konstruktionen. En integrerad bröstning av aluminium/glas eller med täckande skivmaterial kan naturligtvis levereras. Grund Grunden till uterummet kan utformas på många sätt beroende av krav på design och isoleringsförmåga. Det kan vara en grund med regelverk och trallvirke, liggande på betongplintar. Eller en isolerad betong-sula med golvvärme och klinkerplattor. Uterummet anpassas alltid oavsett grund. Till uterummet följer måttanvisningar för grunden, för enklaste montage. 3

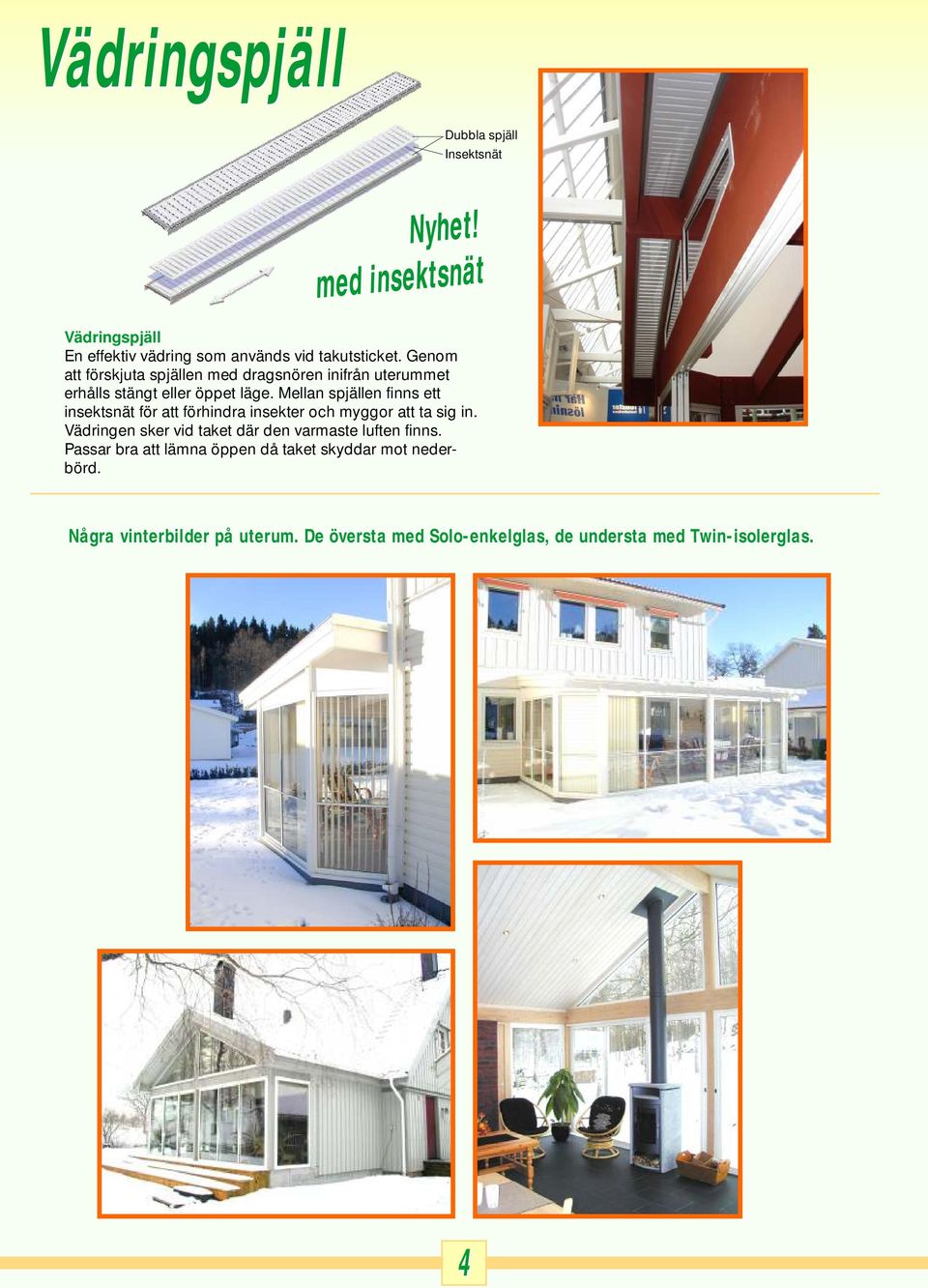

5 Vädringspjäll Dubbla spjäll Insektsnät Nyhet! med insektsnät Vädringspjäll En effektiv vädring som används vid takutsticket. Genom att förskjuta spjällen med dragsnören inifrån uterummet erhålls stängt eller öppet läge. Mellan spjällen finns ett insektsnät för att förhindra insekter och myggor att ta sig in. Vädringen sker vid taket där den varmaste luften finns. Passar bra att lämna öppen då taket skyddar mot nederbörd. Några vinterbilder på uterum. De översta med Solo-enkelglas, de understa med Twin-isolerglas. 4

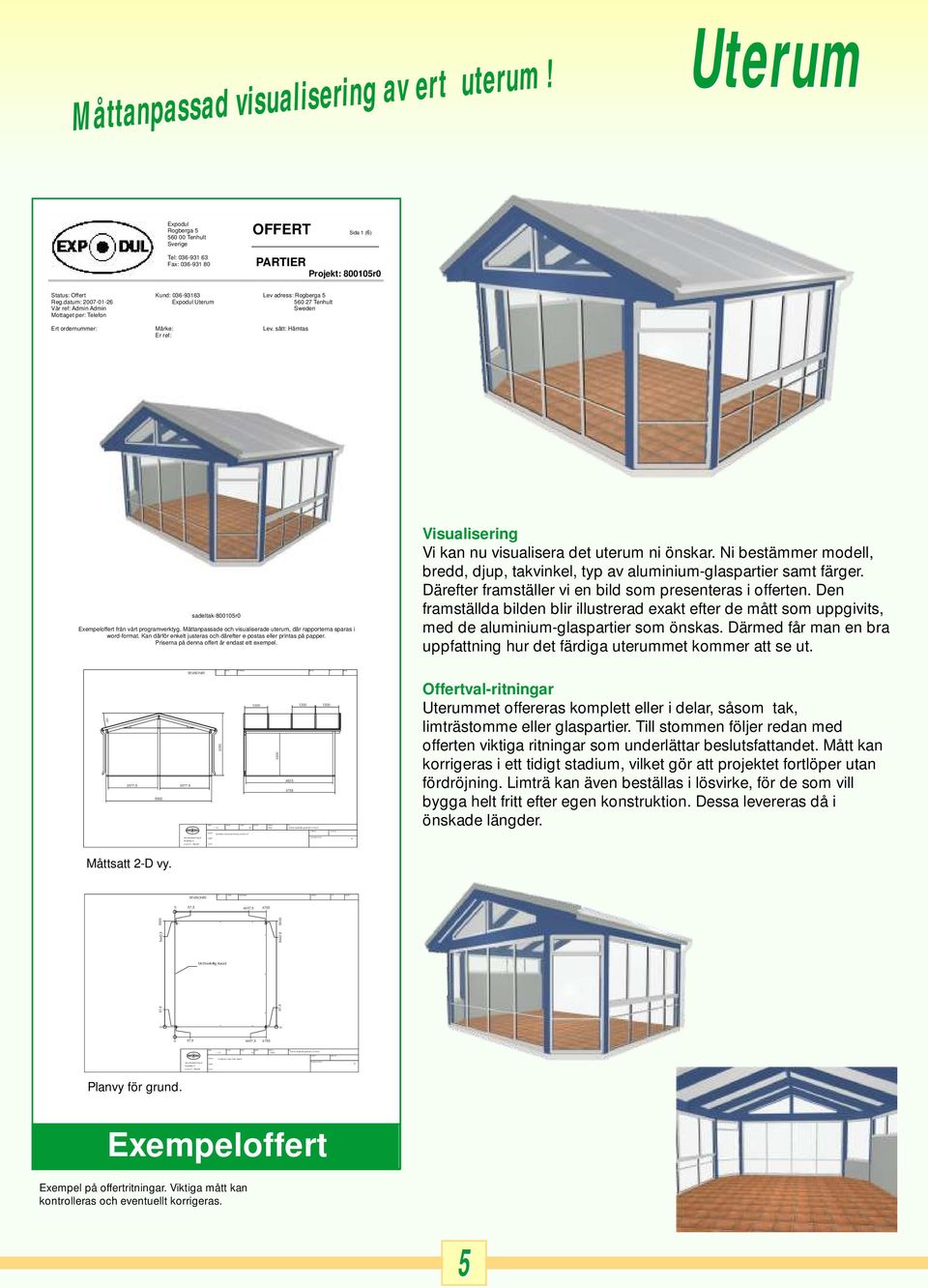

6 15 Expodul Inredningar Rogberga 5 S TENHULT Expodul Inredningar Rogberga 5 S TENHULT nr antal ändringar datum inf godk skala konstr. ritad godk. datum tol 1 : 50 - PL Där tol ej utsatts gäller ISO 768-m objekt : ingår i : kund : Sadeltak raka hörn Front och Sido VY - - ritningsnummer nr antal ändringar datum inf godk skala konstr. ritad godk. datum tol Där tol ej utsatts gäller ISO 768-m 1 : 50 - PL objekt : ingår i : kund : Sadeltak raka hörn Grund - - ersätter ersätter ritningsnummer ersatt av ersatt av Måttanpassad visualisering av ert uterum! Uterum Expodul Rogberga Tenhult Sverige Tel: Fax: OFFERT Sida 1 (6) PARTIER Projekt: r0 Status: Offert Kund: Lev adress: Rogberga 5 Reg.datum: Expodul Uterum Tenhult Vår ref: Admin Admin Sweden Mottaget per: Telefon Ert ordernummer: Märke: Lev. sätt: Hämtas Er ref: sadeltak r0 Exempeloffert från vårt programverktyg. Måttanpassade och visualiserade uterum, där rapporterna sparas i word-format. Kan därför enkelt justeras och därefter e-postas eller printas på papper. Priserna på denna offert är endast ett exempel. Visualisering Vi kan nu visualisera det uterum ni önskar. Ni bestämmer modell, bredd, djup, takvinkel, typ av aluminium-glaspartier samt färger. Därefter framställer vi en bild som presenteras i offerten. Den framställda bilden blir illustrerad exakt efter de mått som uppgivits, med de aluminium-glaspartier som önskas. Därmed får man en bra uppfattning hur det färdiga uterummet kommer att se ut. 577,5 577, REVISIONER Offertval-ritningar Uterummet offereras komplett eller i delar, såsom tak, limträstomme eller glaspartier. Till stommen följer redan med offerten viktiga ritningar som underlättar beslutsfattandet. Mått kan korrigeras i ett tidigt stadium, vilket gör att projektet fortlöper utan fördröjning. Limträ kan även beställas i lösvirke, för de som vill bygga helt fritt efter egen konstruktion. Dessa levereras då i önskade längder. Måttsatt -D vy. REVISIONER 0 57,5 4697, ,5 544, Mot befintlig fasad 0 57,5 544, ,5 4697, Planvy för grund. Exempeloffert Exempel på offertritningar. Viktiga mått kan kontrolleras och eventuellt korrigeras. 5

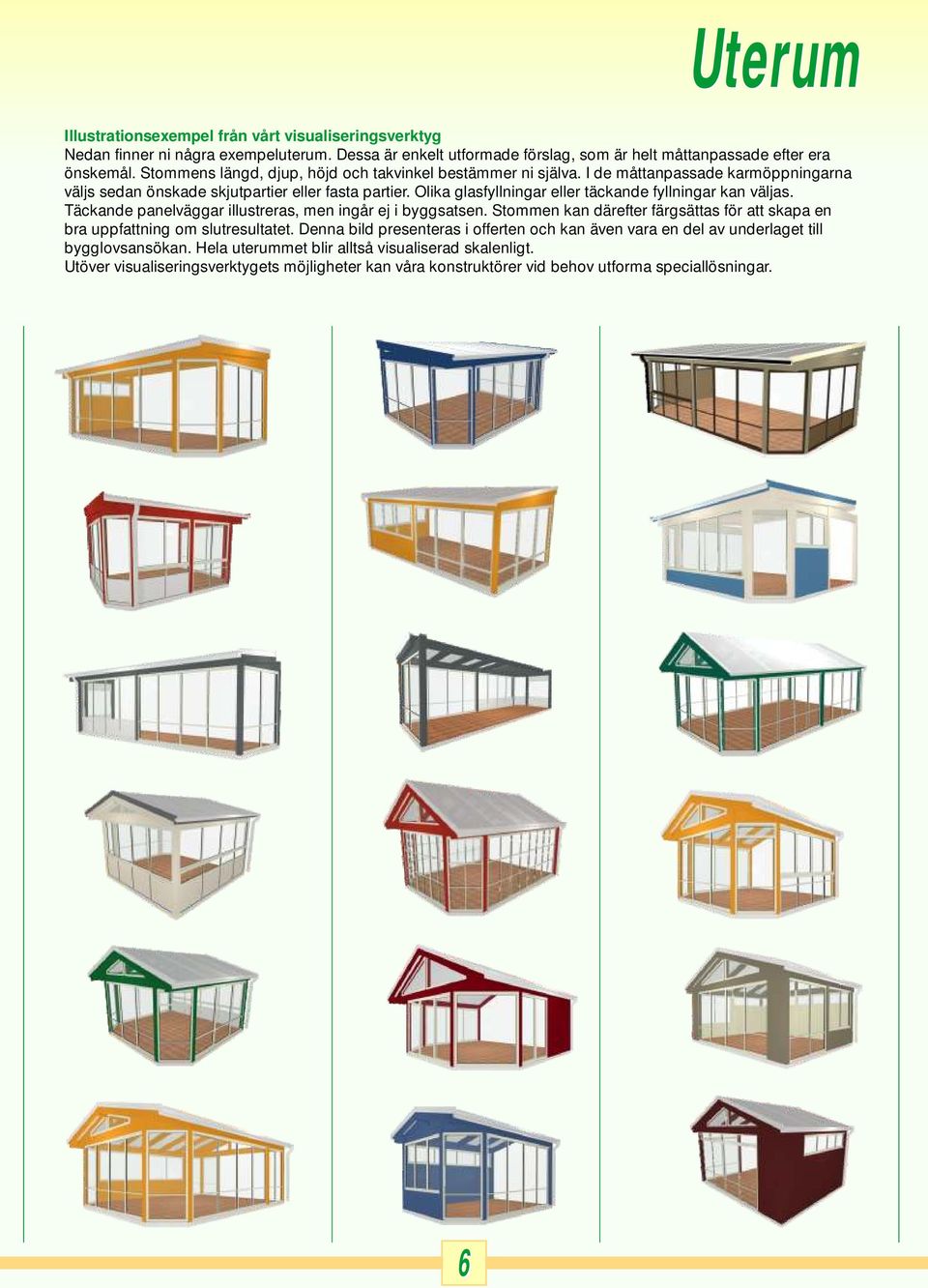

7 Uterum Illustrationsexempel från vårt visualiseringsverktyg Nedan finner ni några exempeluterum. Dessa är enkelt utformade förslag, som är helt måttanpassade efter era önskemål. Stommens längd, djup, höjd och takvinkel bestämmer ni själva. I de måttanpassade karmöppningarna väljs sedan önskade skjutpartier eller fasta partier. Olika glasfyllningar eller täckande fyllningar kan väljas. Täckande panelväggar illustreras, men ingår ej i byggsatsen. Stommen kan därefter färgsättas för att skapa en bra uppfattning om slutresultatet. Denna bild presenteras i offerten och kan även vara en del av underlaget till bygglovsansökan. Hela uterummet blir alltså visualiserad skalenligt. Utöver visualiseringsverktygets möjligheter kan våra konstruktörer vid behov utforma speciallösningar. 6

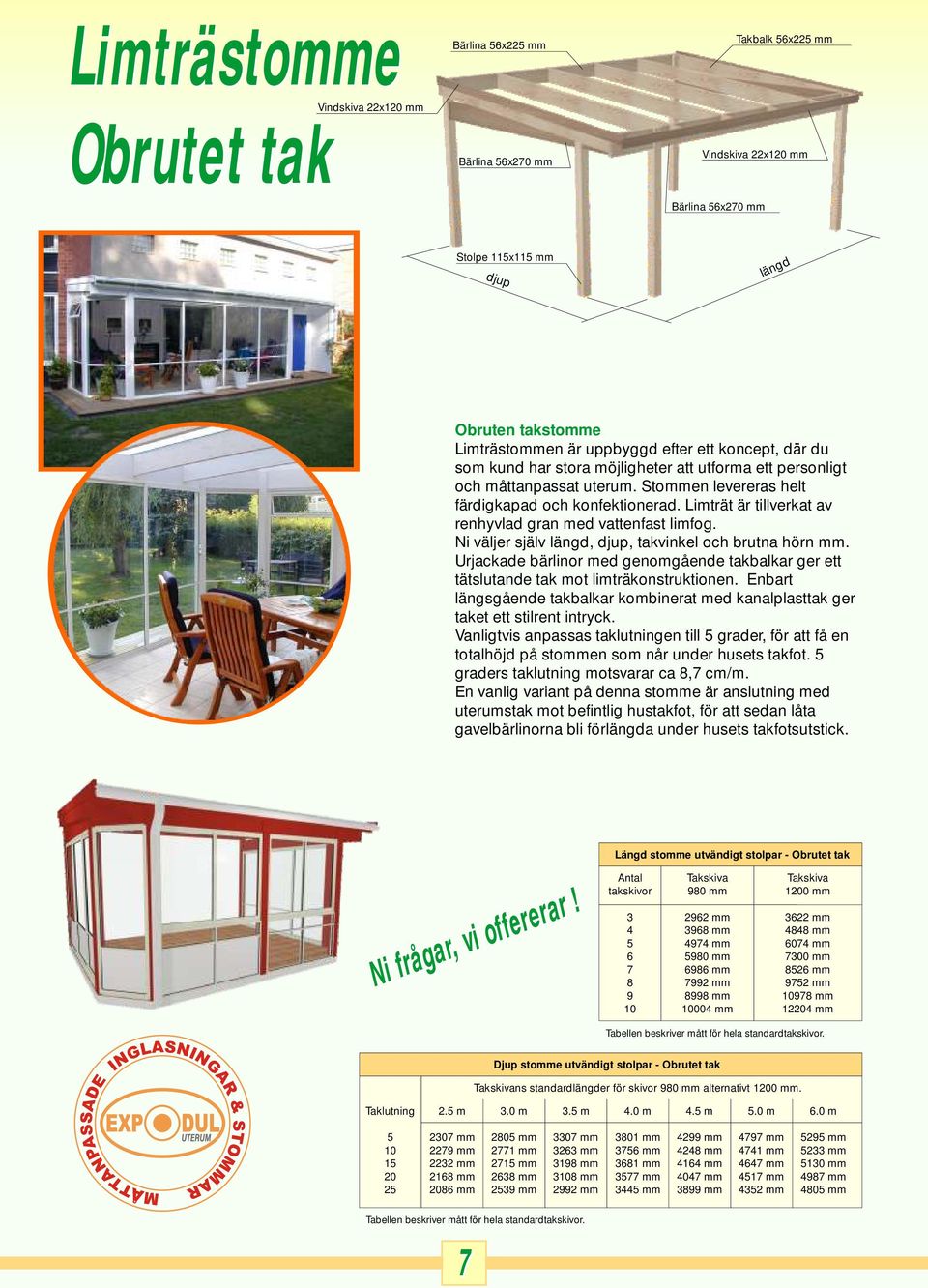

8 Limträstomme Bärlina 56x5 mm Takbalk 56x5 mm Obrutet tak Vindskiva x10 mm Bärlina 56x70 mm Vindskiva x10 mm Bärlina 56x70 mm Stolpe 115x115 mm djup längd Obruten takstomme Limträstommen är uppbyggd efter ett koncept, där du som kund har stora möjligheter att utforma ett personligt och måttanpassat uterum. Stommen levereras helt färdigkapad och konfektionerad. Limträt är tillverkat av renhyvlad gran med vattenfast limfog. Ni väljer själv längd, djup, takvinkel och brutna hörn mm. Urjackade bärlinor med genomgående takbalkar ger ett tätslutande tak mot limträkonstruktionen. Enbart längsgående takbalkar kombinerat med kanalplasttak ger taket ett stilrent intryck. Vanligtvis anpassas taklutningen till 5 grader, för att få en totalhöjd på stommen som når under husets takfot. 5 graders taklutning motsvarar ca 8,7 cm/m. En vanlig variant på denna stomme är anslutning med uterumstak mot befintlig hustakfot, för att sedan låta gavelbärlinorna bli förlängda under husets takfotsutstick. Längd stomme utvändigt stolpar - Obrutet tak Ni frågar, vi offererar!! Antal takskivor Takskiva 980 mm 96 mm 3968 mm 4974 mm 5980 mm 6986 mm 799 mm 8998 mm mm Takskiva 100 mm 36 mm 4848 mm 6074 mm 7300 mm 856 mm 975 mm mm 104 mm Tabellen beskriver mått för hela standardtakskivor. Djup stomme utvändigt stolpar - Obrutet tak Takskivans standardlängder för skivor 980 mm alternativt 100 mm. Taklutning.5 m 3.0 m 3.5 m 4.0 m 4.5 m 5.0 m 6.0 m mm 79 mm 3 mm 168 mm 086 mm 805 mm 771 mm 715 mm 638 mm 539 mm 3307 mm 363 mm 3198 mm 3108 mm 99 mm 3801 mm 3756 mm 3681 mm 3577 mm 3445 mm 499 mm 448 mm 4164 mm 4047 mm 3899 mm 4797 mm 4741 mm 4647 mm 4517 mm 435 mm 595 mm 533 mm 5130 mm 4987 mm 4805 mm Tabellen beskriver mått för hela standardtakskivor. 7

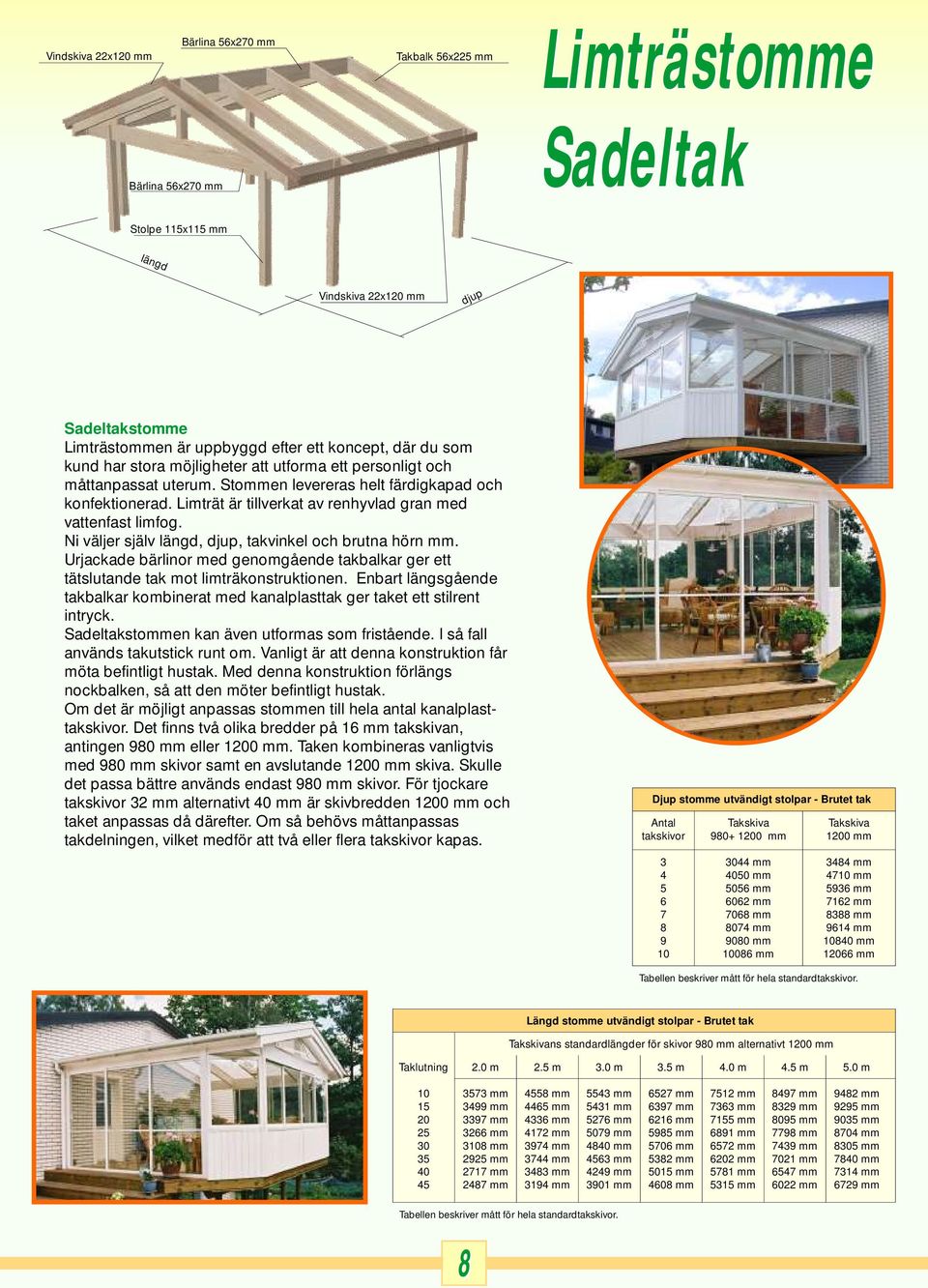

9 Vindskiva x10 mm Bärlina 56x70 mm Takbalk 56x5 mm Limträstomme Bärlina 56x70 mm Sadeltak Stolpe 115x115 mm längd Vindskiva x10 mm djup Sadeltakstomme Limträstommen är uppbyggd efter ett koncept, där du som kund har stora möjligheter att utforma ett personligt och måttanpassat uterum. Stommen levereras helt färdigkapad och konfektionerad. Limträt är tillverkat av renhyvlad gran med vattenfast limfog. Ni väljer själv längd, djup, takvinkel och brutna hörn mm. Urjackade bärlinor med genomgående takbalkar ger ett tätslutande tak mot limträkonstruktionen. Enbart längsgående takbalkar kombinerat med kanalplasttak ger taket ett stilrent intryck. Sadeltakstommen kan även utformas som fristående. I så fall används takutstick runt om. Vanligt är att denna konstruktion får möta befintligt hustak. Med denna konstruktion förlängs nockbalken, så att den möter befintligt hustak. Om det är möjligt anpassas stommen till hela antal kanalplasttakskivor. Det finns två olika bredder på 16 mm takskivan, antingen 980 mm eller 100 mm. Taken kombineras vanligtvis med 980 mm skivor samt en avslutande 100 mm skiva. Skulle det passa bättre används endast 980 mm skivor. För tjockare takskivor 3 mm alternativt 40 mm är skivbredden 100 mm och taket anpassas då därefter. Om så behövs måttanpassas takdelningen, vilket medför att två eller flera takskivor kapas. Djup stomme utvändigt stolpar - Brutet tak Antal takskivor Takskiva mm 3044 mm 4050 mm 5056 mm 606 mm 7068 mm 8074 mm 9080 mm mm Takskiva 100 mm 3484 mm 4710 mm 5936 mm 716 mm 8388 mm 9614 mm mm 1066 mm Tabellen beskriver mått för hela standardtakskivor. Längd stomme utvändigt stolpar - Brutet tak Takskivans standardlängder för skivor 980 mm alternativt 100 mm Taklutning.0 m.5 m 3.0 m 3.5 m 4.0 m 4.5 m 5.0 m mm 3499 mm 3397 mm 366 mm 3108 mm 95 mm 717 mm 487 mm 4558 mm 4465 mm 4336 mm 417 mm 3974 mm 3744 mm 3483 mm 3194 mm 5543 mm 5431 mm 576 mm 5079 mm 4840 mm 4563 mm 449 mm 3901 mm 657 mm 6397 mm 616 mm 5985 mm 5706 mm 538 mm 5015 mm 4608 mm 751 mm 7363 mm 7155 mm 6891 mm 657 mm 60 mm 5781 mm 5315 mm 8497 mm 839 mm 8095 mm 7798 mm 7439 mm 701 mm 6547 mm 60 mm 948 mm 995 mm 9035 mm 8704 mm 8305 mm 7840 mm 7314 mm 679 mm Tabellen beskriver mått för hela standardtakskivor. 8

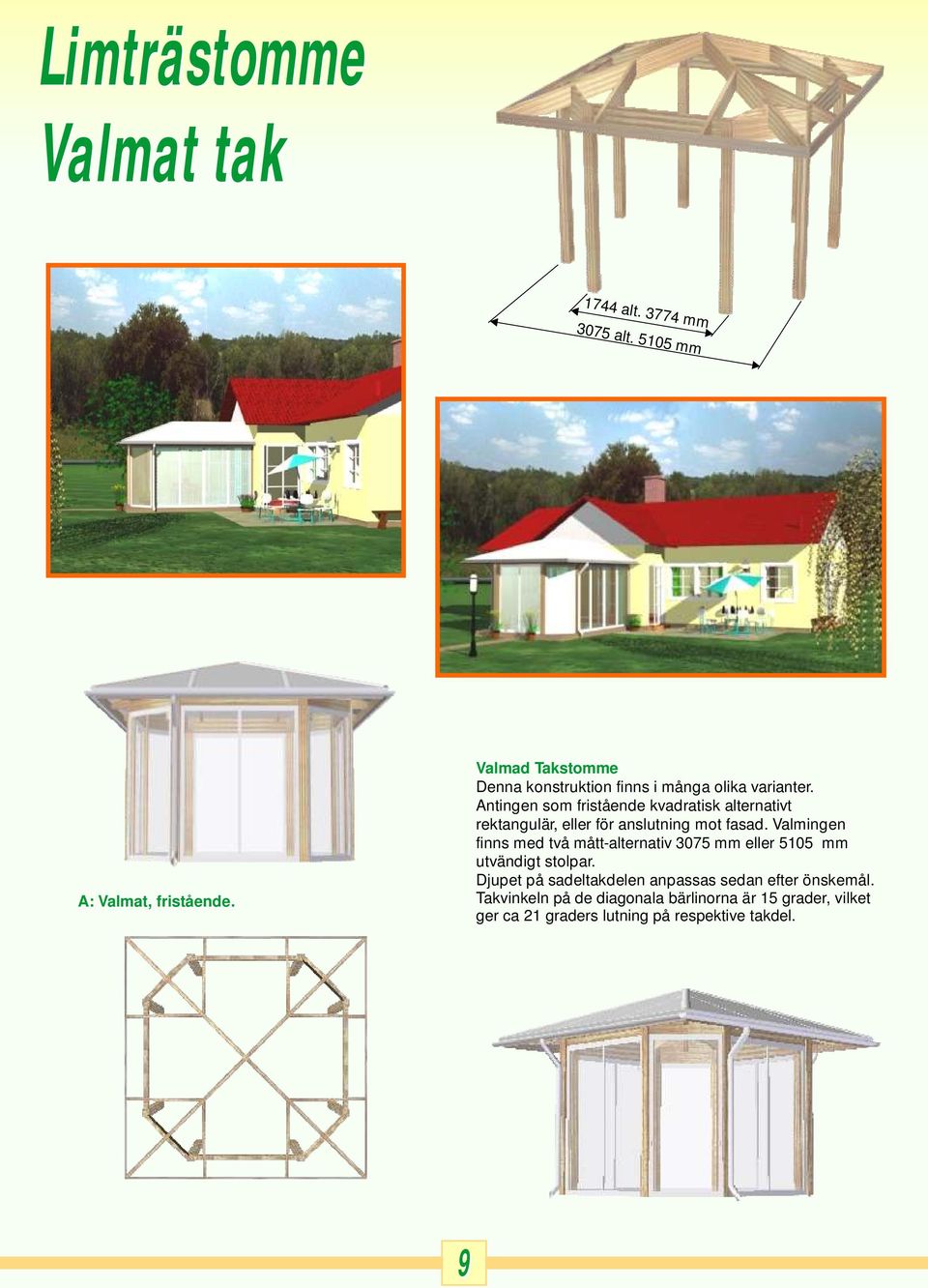

10 Limträstomme Valmat tak 1744 alt mm 3075 alt mm A: Valmat, fristående. Valmad Takstomme Denna konstruktion finns i många olika varianter. Antingen som fristående kvadratisk alternativt rektangulär, eller för anslutning mot fasad. Valmingen finns med två mått-alternativ 3075 mm eller 5105 mm utvändigt stolpar. Djupet på sadeltakdelen anpassas sedan efter önskemål. Takvinkeln på de diagonala bärlinorna är 15 grader, vilket ger ca 1 graders lutning på respektive takdel. 9

11 Limträstomme Valmat tak B: Halvt valmat, för fasadanslutning. C: Halvt valmat med förlängd längd, för fasadanslutning. D: Halvt valmat med förlängt djup, för fasadanslutning. E: Valmat med förlängt djup, fristående. 10

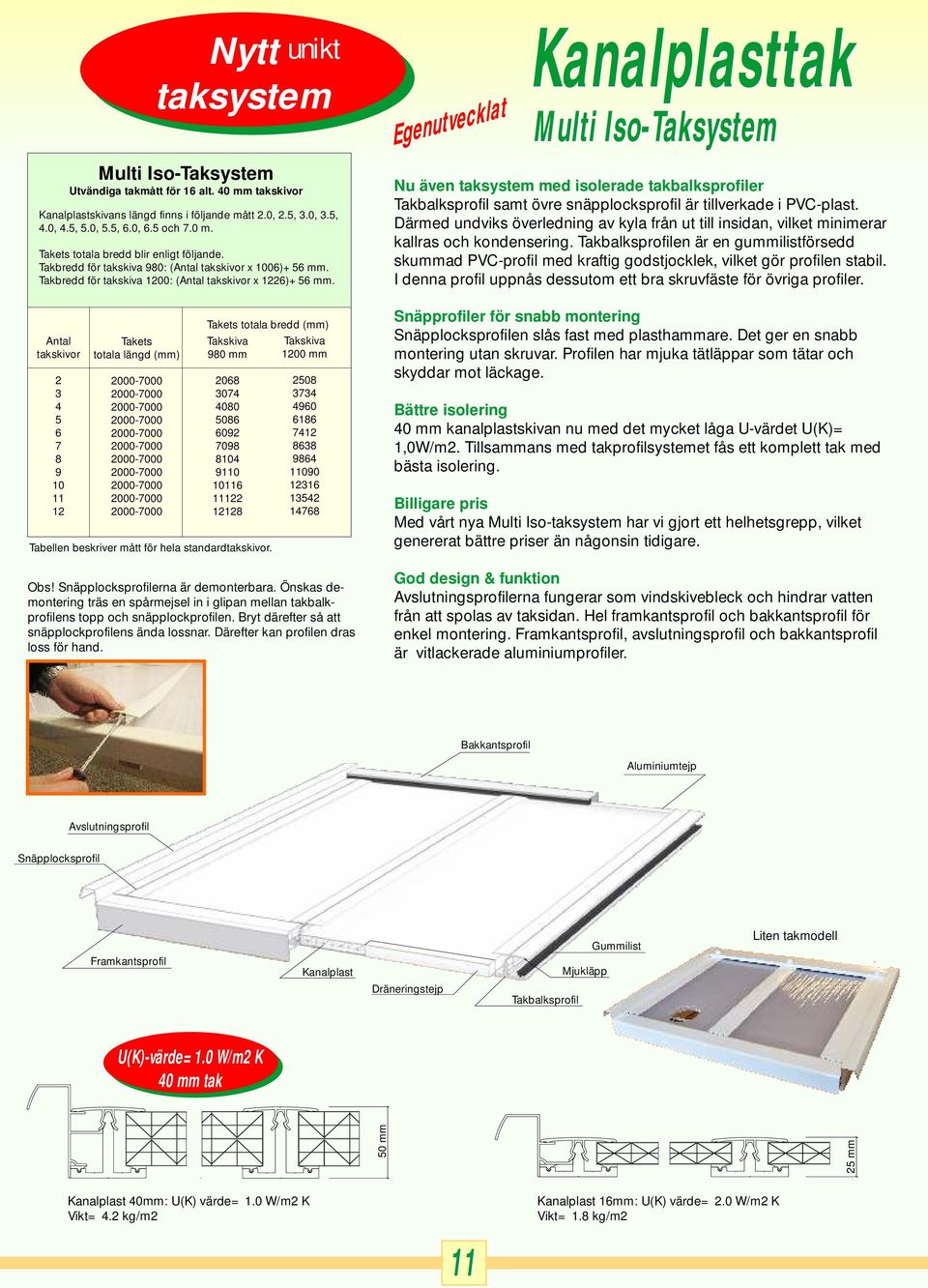

12 Nytt unikt taksystem Kanalplastskivans längd finns i följande mått.0,.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5 och 7.0 m. Takets totala bredd blir enligt följande. Takbredd för takskiva 980: (Antal takskivor x 1006)+56 mm. Takbredd för takskiva 100: (Antal takskivor x 16)+56 mm. Antal takskivor Multi Iso-Taksystem Utvändiga takmått för 16 alt. 40 mm takskivor Takets totala längd (mm) Takets totala bredd (mm) Takskiva 980 mm Tabellen beskriver mått för hela standardtakskivor. Takskiva 100 mm Obs! Snäpplocksprofilerna är demonterbara. Önskas demontering träs en spårmejsel in i glipan mellan takbalkprofilens topp och snäpplockprofilen. Bryt därefter så att snäpplockprofilens ända lossnar. Därefter kan profilen dras loss för hand. Egenutvecklat Kanalplasttak Multi Iso-Taksystem Nu även taksystem med isolerade takbalksprofiler Takbalksprofil samt övre snäpplocksprofil är tillverkade i PVC-plast. Därmed undviks överledning av kyla från ut till insidan, vilket minimerar kallras och kondensering. Takbalksprofilen är en gummilistförsedd skummad PVC-profil med kraftig godstjocklek, vilket gör profilen stabil. I denna profil uppnås dessutom ett bra skruvfäste för övriga profiler. Snäpprofiler för snabb montering Snäpplocksprofilen slås fast med plasthammare. Det ger en snabb montering utan skruvar. Profilen har mjuka tätläppar som tätar och skyddar mot läckage. Bättre isolering 40 mm kanalplastskivan nu med det mycket låga U-värdet U(K)= 1,0W/m. Tillsammans med takprofilsystemet fås ett komplett tak med bästa isolering. Billigare pris Med vårt nya Multi Iso-taksystem har vi gjort ett helhetsgrepp, vilket genererat bättre priser än någonsin tidigare. God design & funktion Avslutningsprofilerna fungerar som vindskivebleck och hindrar vatten från att spolas av taksidan. Hel framkantsprofil och bakkantsprofil för enkel montering. Framkantsprofil, avslutningsprofil och bakkantsprofil är vitlackerade aluminiumprofiler. Bakkantsprofil Aluminiumtejp Avslutningsprofil Snäpplocksprofil Framkantsprofil Kanalplast Dräneringstejp Takbalksprofil Mjukläpp Gummilist Liten takmodell U(K)-värde=1.0 W/m K 40 mm tak 50 mm 5 mm Kanalplast 40mm: U(K) värde= 1.0 W/m K Vikt= 4. kg/m 11 Kanalplast 16mm: U(K) värde=.0 W/m K Vikt= 1.8 kg/m

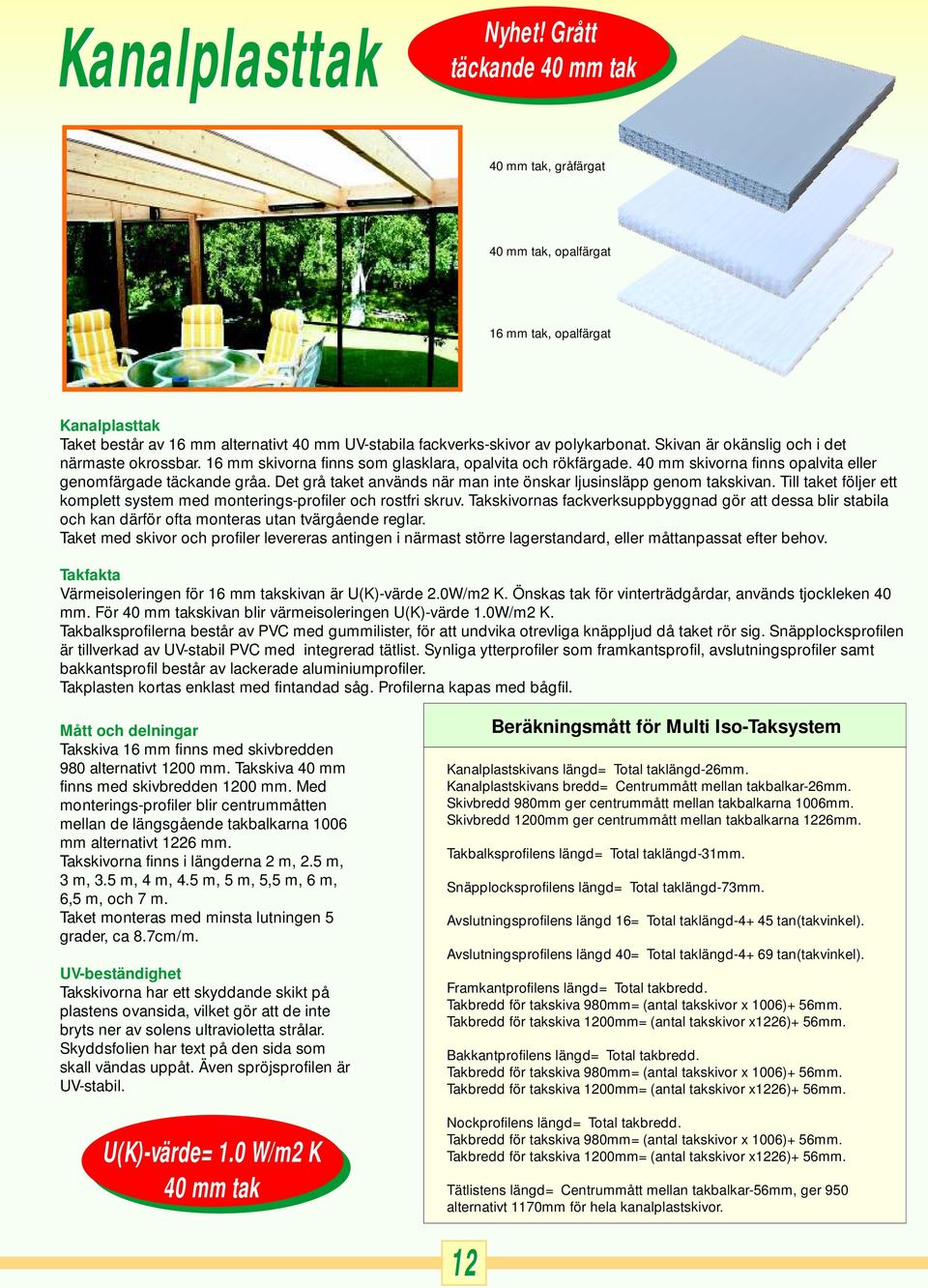

13 Kanalplasttak Nyhet! Grått täckande 40 mm tak 40 mm tak, gråfärgat 40 mm tak, opalfärgat 16 mm tak, opalfärgat Kanalplasttak Taket består av 16 mm alternativt 40 mm UV-stabila fackverks-skivor av polykarbonat. Skivan är okänslig och i det närmaste okrossbar. 16 mm skivorna finns som glasklara, opalvita och rökfärgade. 40 mm skivorna finns opalvita eller genomfärgade täckande gråa. Det grå taket används när man inte önskar ljusinsläpp genom takskivan. Till taket följer ett komplett system med monterings-profiler och rostfri skruv. Takskivornas fackverksuppbyggnad gör att dessa blir stabila och kan därför ofta monteras utan tvärgående reglar. Taket med skivor och profiler levereras antingen i närmast större lagerstandard, eller måttanpassat efter behov. Takfakta Värmeisoleringen för 16 mm takskivan är U(K)-värde.0W/m K. Önskas tak för vinterträdgårdar, används tjockleken 40 mm. För 40 mm takskivan blir värmeisoleringen U(K)-värde 1.0W/m K. Takbalksprofilerna består av PVC med gummilister, för att undvika otrevliga knäppljud då taket rör sig. Snäpplocksprofilen är tillverkad av UV-stabil PVC med integrerad tätlist. Synliga ytterprofiler som framkantsprofil, avslutningsprofiler samt bakkantsprofil består av lackerade aluminiumprofiler. Takplasten kortas enklast med fintandad såg. Profilerna kapas med bågfil. Mått och delningar Takskiva 16 mm finns med skivbredden 980 alternativt 100 mm. Takskiva 40 mm finns med skivbredden 100 mm. Med monterings-profiler blir centrummåtten mellan de längsgående takbalkarna 1006 mm alternativt 16 mm. Takskivorna finns i längderna m,.5 m, 3 m, 3.5 m, 4 m, 4.5 m, 5 m, 5,5 m, 6 m, 6,5 m, och 7 m. Taket monteras med minsta lutningen 5 grader, ca 8.7cm/m. UV-beständighet Takskivorna har ett skyddande skikt på plastens ovansida, vilket gör att de inte bryts ner av solens ultravioletta strålar. Skyddsfolien har text på den sida som skall vändas uppåt. Även spröjsprofilen är UV-stabil. U(K)-värde=1.0 W/m K 40 mm tak Beräkningsmått för Multi Iso-Taksystem Kanalplastskivans längd= Total taklängd-6mm. Kanalplastskivans bredd= Centrummått mellan takbalkar-6mm. Skivbredd 980mm ger centrummått mellan takbalkarna 1006mm. Skivbredd 100mm ger centrummått mellan takbalkarna 16mm. Takbalksprofilens längd= Total taklängd-31mm. Snäpplocksprofilens längd= Total taklängd-73mm. Avslutningsprofilens längd 16= Total taklängd-4+45 tan(takvinkel). Avslutningsprofilens längd 40= Total taklängd-4+69 tan(takvinkel). Framkantprofilens längd= Total takbredd. Takbredd för takskiva 980mm=(antal takskivor x 1006)+56mm. Takbredd för takskiva 100mm=(antal takskivor x16)+56mm. Bakkantprofilens längd= Total takbredd. Takbredd för takskiva 980mm=(antal takskivor x 1006)+56mm. Takbredd för takskiva 100mm=(antal takskivor x16)+56mm. Nockprofilens längd= Total takbredd. Takbredd för takskiva 980mm=(antal takskivor x 1006)+56mm. Takbredd för takskiva 100mm=(antal takskivor x16)+56mm. Tätlistens längd= Centrummått mellan takbalkar-56mm, ger 950 alternativt 1170mm för hela kanalplastskivor. 1

14 Total taklängd Kanalplasttak Multi Iso-Taksystem Längd snäpplocksprofil Längd kanalplast Längd takbalksprofil Tätfog med eventuell bottningslist Framkantsprofil Bakkantsprofil Dräneringstejp Gummilist Kanalplast Snäpplockprofil 10 Snäpplockprofil Centrum-centrum 1006 mm alt. 16 mm Mjukläppar Avslutningsprofil 41 Takbalk Vägg Tätlist Gummilist Takbalksprofil Vindskiva Bärlina Takfotsbräda Aluminiumtejp 56 mm Takbalk mm 13

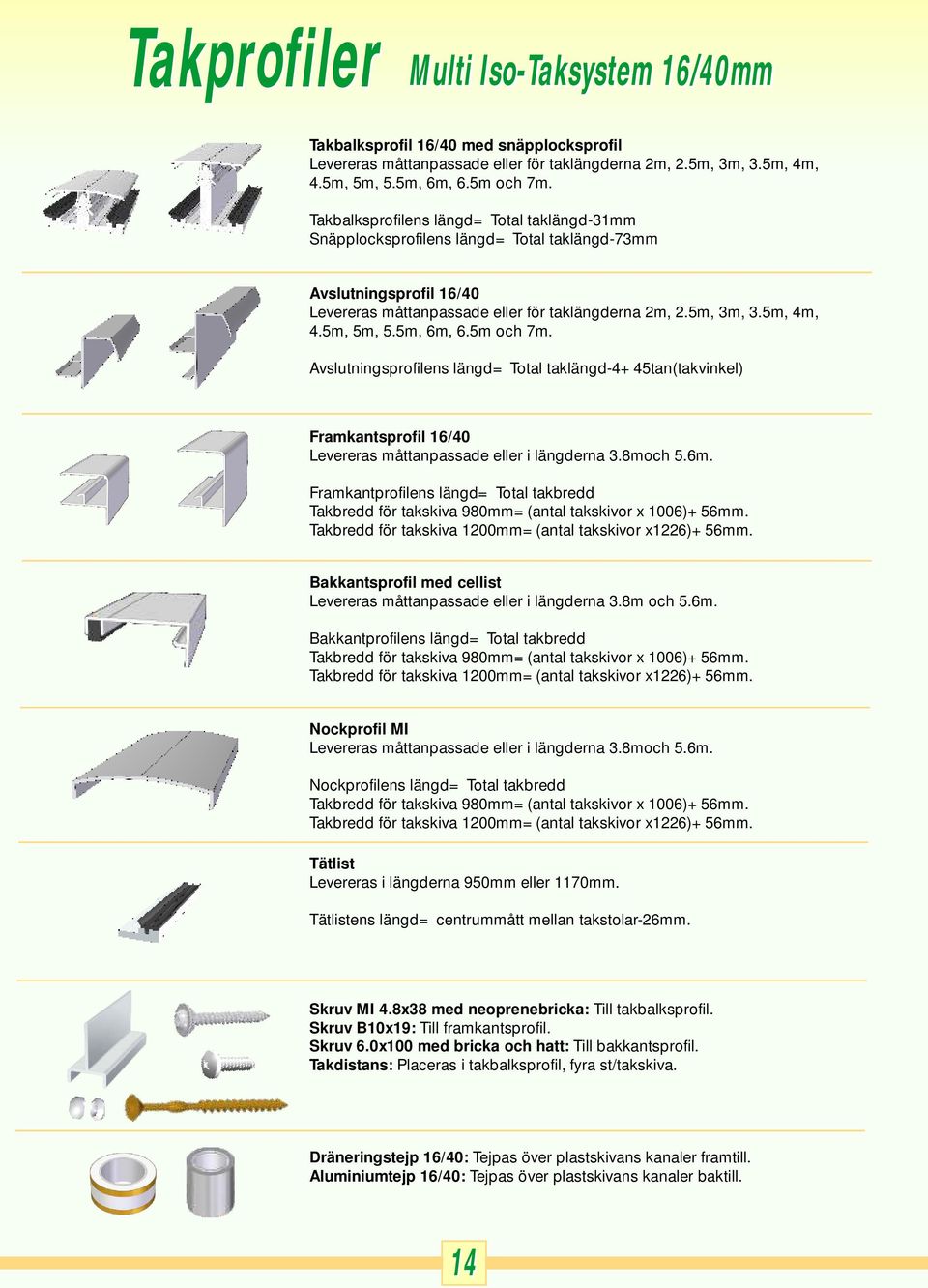

15 Takprofiler Multi Iso-Taksystem 16/40mm Takbalksprofil 16/40 med snäpplocksprofil Levereras måttanpassade eller för taklängderna m,.5m, 3m, 3.5m, 4m, 4.5m, 5m, 5.5m, 6m, 6.5m och 7m. Takbalksprofilens längd= Total taklängd-31mm Snäpplocksprofilens längd= Total taklängd-73mm Avslutningsprofil 16/40 Levereras måttanpassade eller för taklängderna m,.5m, 3m, 3.5m, 4m, 4.5m, 5m, 5.5m, 6m, 6.5m och 7m. Avslutningsprofilens längd= Total taklängd-4+45tan(takvinkel) Framkantsprofil 16/40 Levereras måttanpassade eller i längderna 3.8moch 5.6m. Framkantprofilens längd= Total takbredd Takbredd för takskiva 980mm=(antal takskivor x 1006)+56mm. Takbredd för takskiva 100mm=(antal takskivor x16)+56mm. Bakkantsprofil med cellist Levereras måttanpassade eller i längderna 3.8m och 5.6m. Bakkantprofilens längd= Total takbredd Takbredd för takskiva 980mm=(antal takskivor x 1006)+56mm. Takbredd för takskiva 100mm=(antal takskivor x16)+56mm. Nockprofil MI Levereras måttanpassade eller i längderna 3.8moch 5.6m. Nockprofilens längd= Total takbredd Takbredd för takskiva 980mm=(antal takskivor x 1006)+56mm. Takbredd för takskiva 100mm=(antal takskivor x16)+56mm. Tätlist Levereras i längderna 950mm eller 1170mm. Tätlistens längd= centrummått mellan takstolar-6mm. Skruv MI 4.8x38 med neoprenebricka: Till takbalksprofil. Skruv B10x19: Till framkantsprofil. Skruv 6.0x100 med bricka och hatt: Till bakkantsprofil. Takdistans: Placeras i takbalksprofil, fyra st/takskiva. Dräneringstejp 16/40: Tejpas över plastskivans kanaler framtill. Aluminiumtejp 16/40: Tejpas över plastskivans kanaler baktill. 14

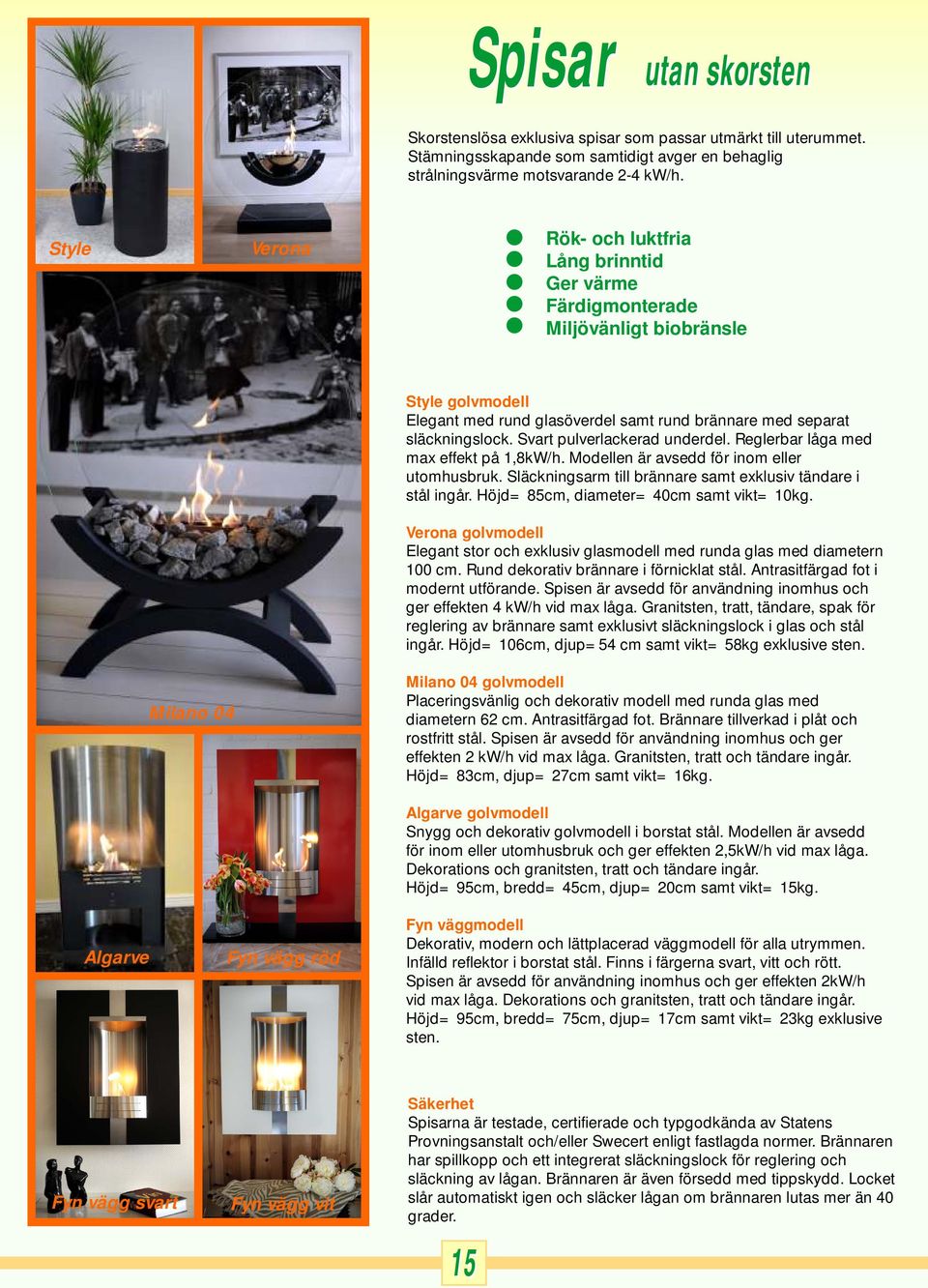

16 Spisar utan skorsten Skorstenslösa exklusiva spisar som passar utmärkt till uterummet. Stämningsskapande som samtidigt avger en behaglig strålningsvärme motsvarande -4 kw/h. Style Verona Rök- och luktfria Lång brinntid Ger värme Färdigmonterade Miljövänligt biobränsle Style golvmodell Elegant med rund glasöverdel samt rund brännare med separat släckningslock. Svart pulverlackerad underdel. Reglerbar låga med max effekt på 1,8kW/h. Modellen är avsedd för inom eller utomhusbruk. Släckningsarm till brännare samt exklusiv tändare i stål ingår. Höjd= 85cm, diameter= 40cm samt vikt= 10kg. Verona golvmodell Elegant stor och exklusiv glasmodell med runda glas med diametern 100 cm. Rund dekorativ brännare i förnicklat stål. Antrasitfärgad fot i modernt utförande. Spisen är avsedd för användning inomhus och ger effekten 4 kw/h vid max låga. Granitsten, tratt, tändare, spak för reglering av brännare samt exklusivt släckningslock i glas och stål ingår. Höjd= 106cm, djup=54 cm samt vikt= 58kg exklusive sten. Milano 04 Milano 04 golvmodell Placeringsvänlig och dekorativ modell med runda glas med diametern 6 cm. Antrasitfärgad fot. Brännare tillverkad i plåt och rostfritt stål. Spisen är avsedd för användning inomhus och ger effekten kw/h vid max låga. Granitsten, tratt och tändare ingår. Höjd= 83cm, djup= 7cm samt vikt= 16kg. Algarve Fyn vägg röd Algarve golvmodell Snygg och dekorativ golvmodell i borstat stål. Modellen är avsedd för inom eller utomhusbruk och ger effekten,5kw/h vid max låga. Dekorations och granitsten, tratt och tändare ingår. Höjd= 95cm, bredd= 45cm, djup= 0cm samt vikt= 15kg. Fyn väggmodell Dekorativ, modern och lättplacerad väggmodell för alla utrymmen. Infälld reflektor i borstat stål. Finns i färgerna svart, vitt och rött. Spisen är avsedd för användning inomhus och ger effekten kw/h vid max låga. Dekorations och granitsten, tratt och tändare ingår. Höjd= 95cm, bredd= 75cm, djup= 17cm samt vikt= 3kg exklusive sten. Fyn vägg svart Fyn vägg vit Säkerhet Spisarna är testade, certifierade och typgodkända av Statens Provningsanstalt och/eller Swecert enligt fastlagda normer. Brännaren har spillkopp och ett integrerat släckningslock för reglering och släckning av lågan. Brännaren är även försedd med tippskydd. Locket slår automatiskt igen och släcker lågan om brännaren lutas mer än 40 grader. 15

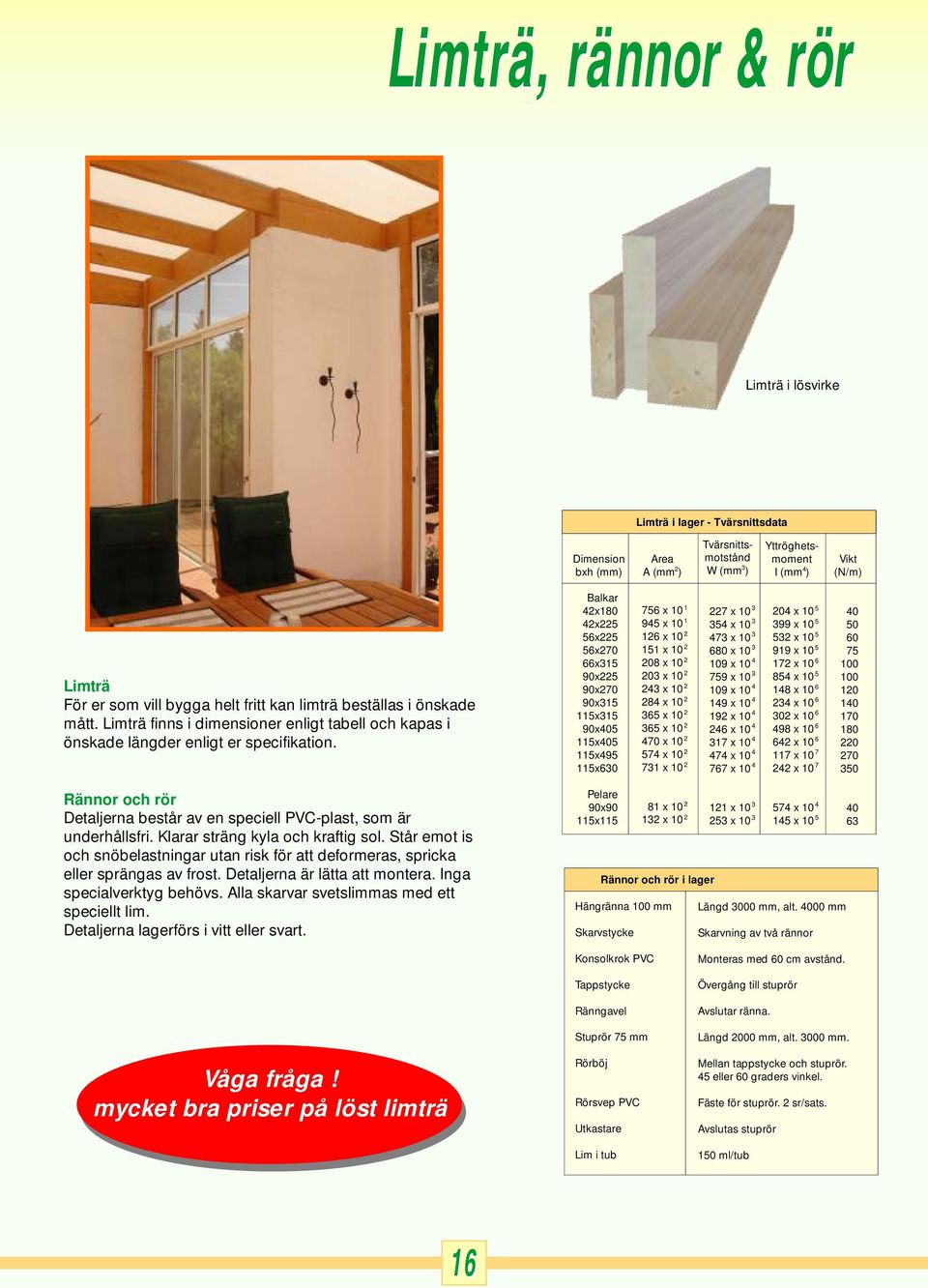

17 Limträ, rännor & rör Limträ i lösvirke Limträ i lager - Tvärsnittsdata Dimension bxh (mm) Area A (mm ) Tvärsnittsmotstånd W (mm ) Yttröghetsmoment I (mm ) 3 4 Vikt (N/m) Limträ För er som vill bygga helt fritt kan limträ beställas i önskade mått. Limträ finns i dimensioner enligt tabell och kapas i önskade längder enligt er specifikation. Balkar 4x180 4x5 56x5 56x70 66x315 90x5 90x70 90x x315 90x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 10 4 x Rännor och rör Detaljerna består av en speciell PVC-plast, som är underhållsfri. Klarar sträng kyla och kraftig sol. Står emot is och snöbelastningar utan risk för att deformeras, spricka eller sprängas av frost. Detaljerna är lätta att montera. Inga specialverktyg behövs. Alla skarvar svetslimmas med ett speciellt lim. Detaljerna lagerförs i vitt eller svart. Pelare 90x90 115x x x 10 Rännor och rör i lager Hängränna 100 mm Skarvstycke 11 x x x x 10 Längd 3000 mm, alt mm Skarvning av två rännor Våga fråga! mycket bra priser på löst limträ Konsolkrok PVC Tappstycke Ränngavel Stuprör 75 mm Rörböj Rörsvep PVC Utkastare Lim i tub Monteras med 60 cm avstånd. Övergång till stuprör Avslutar ränna. Längd 000 mm, alt mm. Mellan tappstycke och stuprör. 45 eller 60 graders vinkel. Fäste för stuprör. sr/sats. Avslutas stuprör 150 ml/tub 16

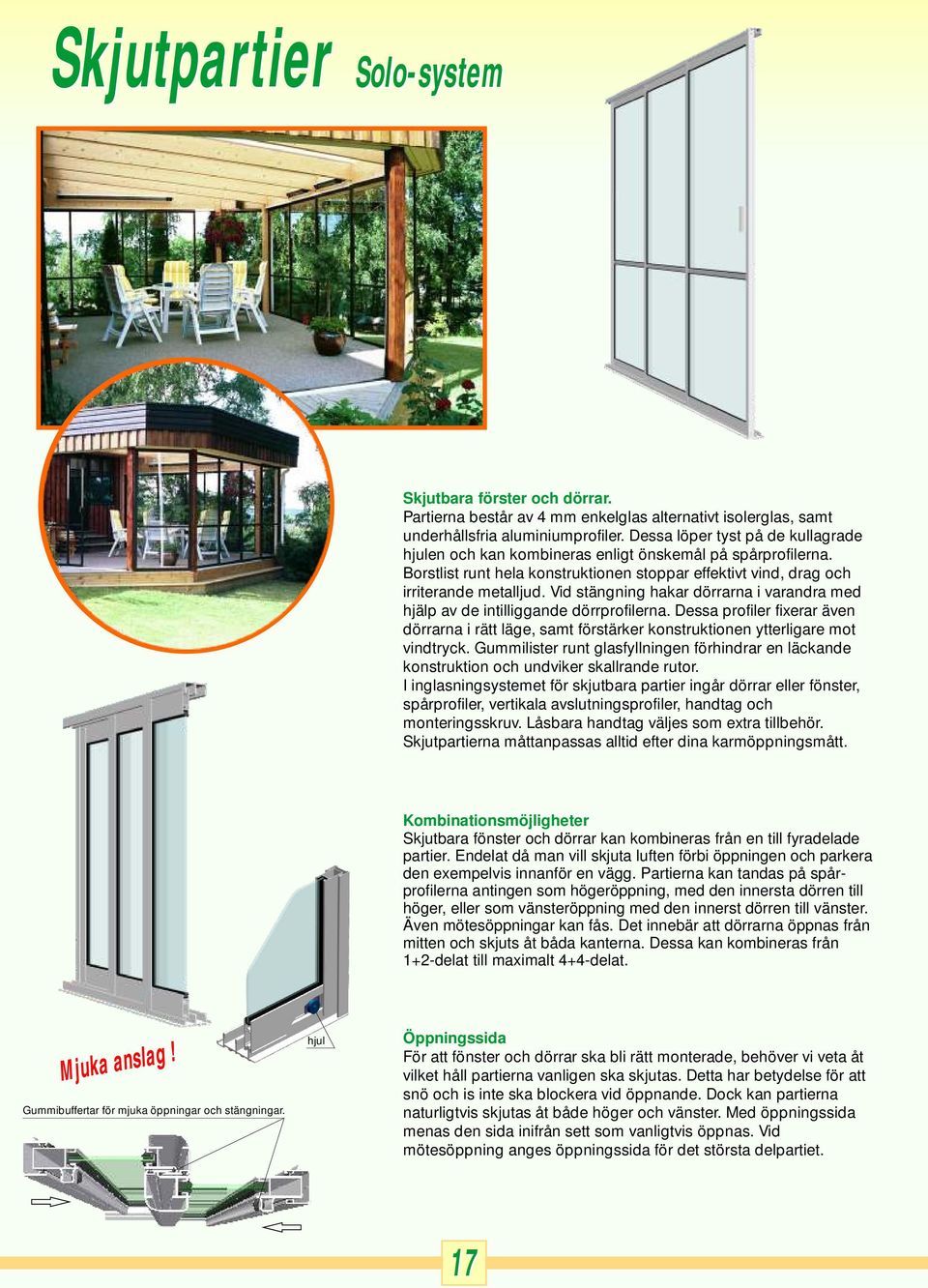

18 Skjutpartier Solo-system Skjutbara förster och dörrar. Partierna består av 4 mm enkelglas alternativt isolerglas, samt underhållsfria aluminiumprofiler. Dessa löper tyst på de kullagrade hjulen och kan kombineras enligt önskemål på spårprofilerna. Borstlist runt hela konstruktionen stoppar effektivt vind, drag och irriterande metalljud. Vid stängning hakar dörrarna i varandra med hjälp av de intilliggande dörrprofilerna. Dessa profiler fixerar även dörrarna i rätt läge, samt förstärker konstruktionen ytterligare mot vindtryck. Gummilister runt glasfyllningen förhindrar en läckande konstruktion och undviker skallrande rutor. I inglasningsystemet för skjutbara partier ingår dörrar eller fönster, spårprofiler, vertikala avslutningsprofiler, handtag och monteringsskruv. Låsbara handtag väljes som extra tillbehör. Skjutpartierna måttanpassas alltid efter dina karmöppningsmått. Kombinationsmöjligheter Skjutbara fönster och dörrar kan kombineras från en till fyradelade partier. Endelat då man vill skjuta luften förbi öppningen och parkera den exempelvis innanför en vägg. Partierna kan tandas på spårprofilerna antingen som högeröppning, med den innersta dörren till höger, eller som vänsteröppning med den innerst dörren till vänster. Även mötesöppningar kan fås. Det innebär att dörrarna öppnas från mitten och skjuts åt båda kanterna. Dessa kan kombineras från 1+-delat till maximalt 4+4-delat. Mjuka Mjukt anslag! Gummibuffertar för mjuka öppningar och stängningar. hjul Öppningssida För att fönster och dörrar ska bli rätt monterade, behöver vi veta åt vilket håll partierna vanligen ska skjutas. Detta har betydelse för att snö och is inte ska blockera vid öppnande. Dock kan partierna naturligtvis skjutas åt både höger och vänster. Med öppningssida menas den sida inifrån sett som vanligtvis öppnas. Vid mötesöppning anges öppningssida för det största delpartiet. 17

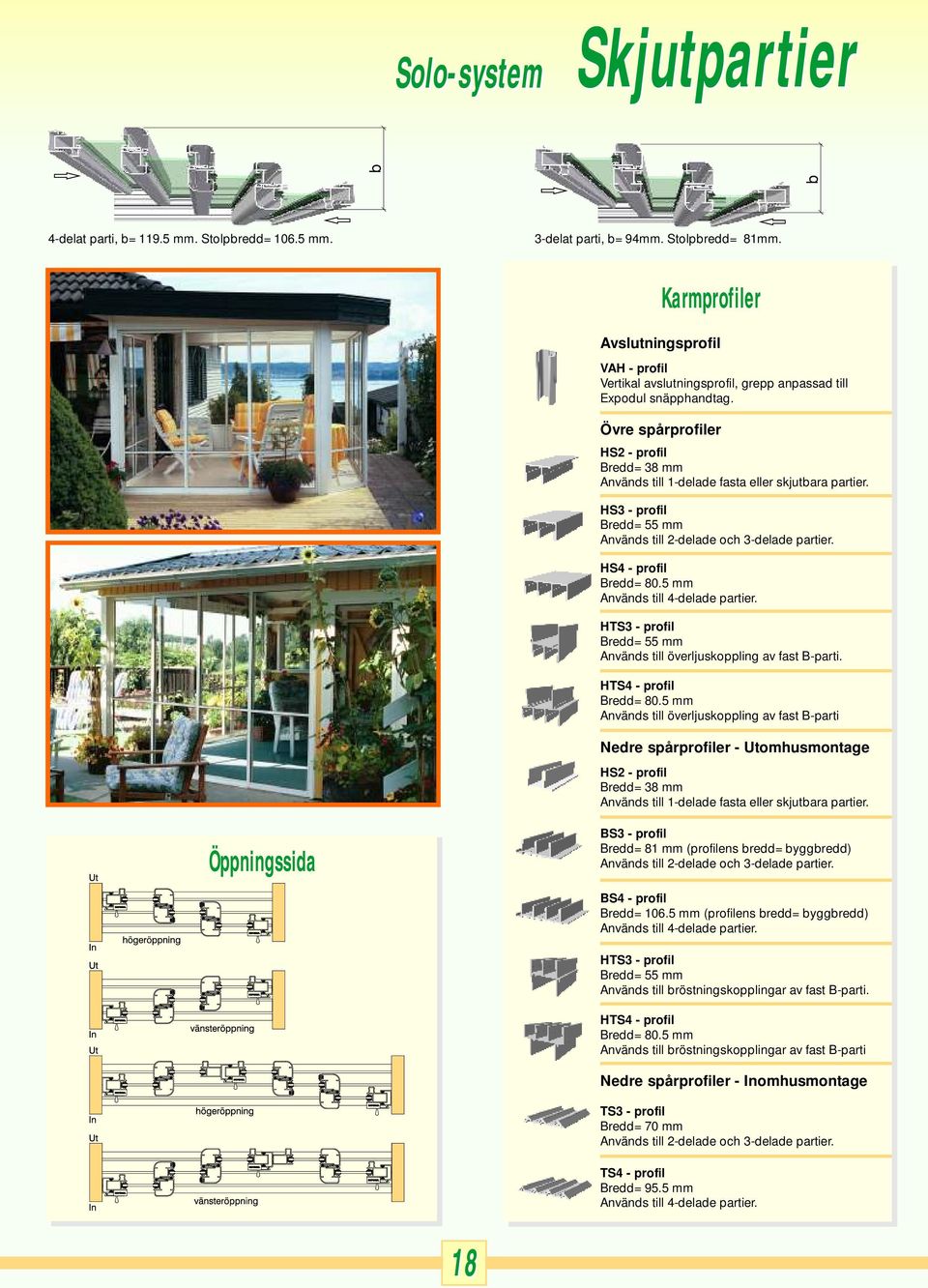

19 Solo-system Skjutpartier b b 4-delat parti, b=119.5 mm. Stolpbredd=106.5 mm. 3-delat parti, b=94mm. Stolpbredd= 81mm. Karmprofiler Avslutningsprofil VAH - profil Vertikal avslutningsprofil, grepp anpassad till Expodul snäpphandtag. Övre spårprofiler HS - profil Bredd=38 mm Används till 1-delade fasta eller skjutbara partier. HS3 - profil Bredd=55 mm Används till -delade och 3-delade partier. HS4 - profil Bredd=80.5 mm Används till 4-delade partier. HTS3 - profil Bredd=55 mm Används till överljuskoppling av fast B-parti. HTS4 - profil Bredd=80.5 mm Används till överljuskoppling av fast B-parti Nedre spårprofiler - Utomhusmontage HS - profil Bredd=38 mm Används till 1-delade fasta eller skjutbara partier. Öppningssida BS3 - profil Bredd=81 mm (profilens bredd=byggbredd) Används till -delade och 3-delade partier. BS4 - profil Bredd=106.5 mm (profilens bredd=byggbredd) Används till 4-delade partier. HTS3 - profil Bredd=55 mm Används till bröstningskopplingar av fast B-parti. HTS4 - profil Bredd=80.5 mm Används till bröstningskopplingar av fast B-parti Nedre spårprofiler - Inomhusmontage TS3 - profil Bredd=70 mm Används till -delade och 3-delade partier. TS4 - profil Bredd=95.5 mm Används till 4-delade partier. 18

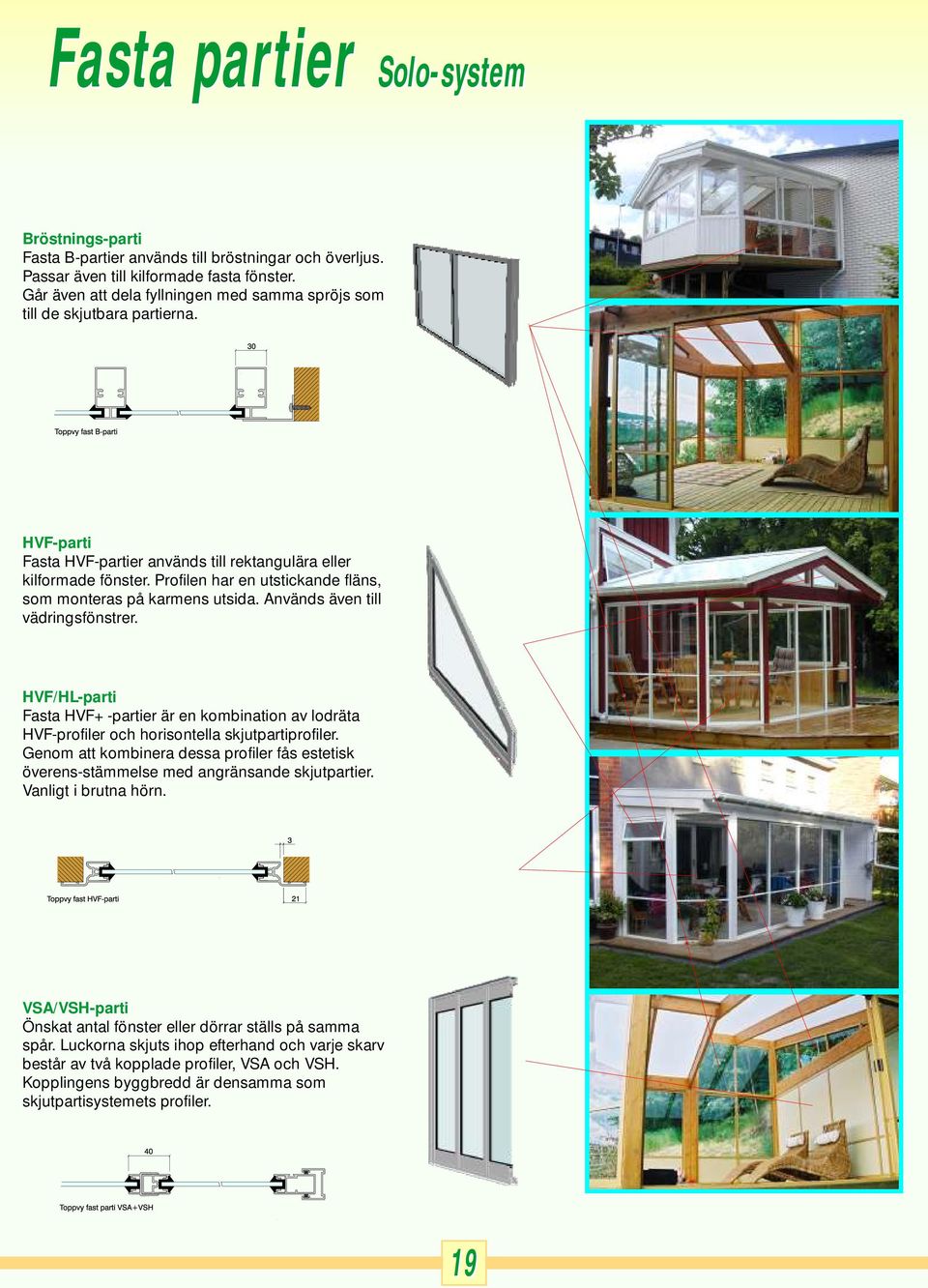

20 Fasta partier Solo-system Bröstnings-parti Fasta B-partier används till bröstningar och överljus. Passar även till kilformade fasta fönster. Går även att dela fyllningen med samma spröjs som till de skjutbara partierna. HVF-parti Fasta HVF-partier används till rektangulära eller kilformade fönster. Profilen har en utstickande fläns, som monteras på karmens utsida. Används även till vädringsfönstrer. HVF/HL-parti Fasta HVF+-partier är en kombination av lodräta HVF-profiler och horisontella skjutpartiprofiler. Genom att kombinera dessa profiler fås estetisk överens-stämmelse med angränsande skjutpartier. Vanligt i brutna hörn. VSA/VSH-parti Önskat antal fönster eller dörrar ställs på samma spår. Luckorna skjuts ihop efterhand och varje skarv består av två kopplade profiler, VSA och VSH. Kopplingens byggbredd är densamma som skjutpartisystemets profiler. 19

21 Solo-system Valalternativ Glas och fyllning Vi levererar partier med 4 mm fyllningar. Dessa kan bestå av: Floatglasvanligt glas. Härdat glas-säkerhetsglas, smulas vid krossning. Energiglas- isolerande, begränsar immbildning. Spegelglas- naturellt eller färgat alternativ. Isolerglas D4-6 glasruta med 6 mm luftspalt. Laminat- täckande fyllning. Mot förfrågan kan partier även förses med andra typer av fyllningar. Fyllnadsmaterial U(K) värde W/m K Floatglas 4 mm 5.4 Energiglas 4 mm 3.3 Härdat glas 4 mm 5.7 Laminatskiva 4.5 mm 5.7 Tvåglas isolerruta D Energiglas Energiglas är ett glas som är belagt med ett oxidskikt. Skiktet låter det synliga ljuset passera (kortvågig strålning), men reflekterar tillbaka 90% av rumsvärmen (långvågig strålning). Genom att glaset har bättre isolering och dess insida hålls varmare, blir risken för kondens och rimfrost mycket liten. Glaset är färgneutralt. Spröjsar Delningsspröjsar kan väljas till efter önskemål. Antalet horisontella och vertikala spröjsar är fritt valbart. Exempelvis kan olika typer av korsspröjsade fönster och dörrar beställas. Spröjsens bredd är 5 mm. Även placeringen av dessa är fritt valbart. För horisontella spröjsar önskar vi måttet från golv till överkant spröjs. Detta mått benäms då som spröjsmåttet. 5 spröjsmått 5 Färgval Profilsystemet lagerhålles i tre färger. Natur alternativt brunanodiserade profiler, eller med vitlackerade profiler. Mot förfrågan kan även andra färger offereras. Expodul Fönstersnäppe Expodul Grepphandtag Låsbara handtag Samtliga partier utrustas med våra patenterade snäpplåshandtag. Snäpplåsen finns i två olika versioner, fönstersnäppe eller dörrsnäppe. Fönstersnäppe- låser partiet automatiskt vid stängning. Dörrsnäppe- måste alltid aktivt låsas från insidan, vilket förhindrar en ofrivillig utelåsning. Olika typer av cylinderlås eller hakregellås kan fås mot förfrågan. Expodul Dörrsnäppe Spårprofiler Till skjutpartier finns olika spårprofiler beroende på var skjutpartiet används. Det finns dränerande profiler. Spårprofiler med toleransjusterande möjligheter, eller låga tröskelprofiler (endast 10mm hög) för inomhus-monterade partier. Karmhöjd Mätning Karmhöjden tillåts variera +-3 mm. Används toleransprofiler tillåts en variation på +15 till -5 mm. Kontrollera först med vattenpass att golvet inte lutar. Mät sedan karmhöjden mitt i och vid båda ändar av öppningen. Det minsta måttet blir ditt karmhöjdsmått. Karmbredden tillåts variera +-9 mm. Kontrollera först att stolparna är i lod. Mät sedan karmbredden på flera ställen. Din karmbredd blir idealmåttet mellan ditt största och minsta värde. Om måttavikelsen är större än +- 9 mm, måste öppningen först korrigeras. Karmbredd Rätt karmbredd 0 max 9 max 9

22 Isolerade skjutpartier Twin-system Twin isolerglassystem Systemet består av isolerade aluminium-glas partier. I luckan ligger därmed profilens yttersida avskärmad mot profilens innersida med hälp av isolerplaststeg, vilket benäms som profiler med bruten köldbrygga. Karmprofiler levereras lösa, som gör att dessa kan ta upp toleranser, vilket leder till att eftertätning och lister runt karmen inte behövs. Det finns skjutbara eller olika fasta partier, som sedan kombineras till önskad funktion och utseende. Fyllningen består av isolerglas D4-1 alternativt för fasta partier D4-15. Twin-systemet används till inglasningar av uterum och vinterträdgårdar. För användande året runt. Klinkergolv med golvvärme är ett bra alternativ till dessa partier. Twin-isolersystem för åretruntbruk! Profilerna isolerade med dubbla polyamidbryggor. Fyllning med 0 mm isolerglas D4-1. Isoleringsvärde för isolerglas från U-värde W/m K, beroende av fyllning. Dubbla ställbara boogiehjul till varje dörr. Gummibuffert i profiler för mjuka dörrmötningar. Hakregellås till samtliga partier, enkel eller dubbelsidig. Partiindelningar från dörrar till maximalt 3+3 dörrar. Profiler lagerhålls i vit alt. silver/grålackerat utförande. Mot förfrågan även andra RAL-kulörer. Kan förses med horisontell spröjsdelning, eller med mellanliggande korsspröjsar. Låga spårprofiler, oisolerade men försedda med kanal för värmekabel. Spårprofiler försedda med skarvtätning för vind och vatten, fungerar även som urlyftningsskydd på överskenan. Borstlistförsedda ändpluggar i plast för effektivt stopp mot kallras. Bottenspårprofil enbart dränerad på de utanförliggande spåren. Medbringareprofil (VMI) finns oisolerad eller med brutna köldbryggor. Spårprofilbredd -delat parti 89 mm, minsta stolpbredd 73 mm. Spårprofilbredd 3-delat parti 13 mm, minsta stolpbredd 115 mm. 1

23 Vinterträdgårdsystem Skjutbara och fasta aluminium-glaspartier med brutna köldbryggor och isolerglas Ändplastplugg Mellanliggande korsspröjs eller avdelande spröjs. Grepphandtag Hakregellås Höjdjustering av boggiehjul Fyllnadsmaterial U(K) värde W/m K Tvåglas isolerruta D4-1 Tvåglas isolerruta D4-1 med energiglas Tvåglas isolerruta D4-1 med energi + argongas Gummibuffert Mjukt anslag! Gummibuffert för mjukt anslag VMI-profil Isolerbryggor VAI-profil VI-profil Horisontell snitt 48

24 Isolerade skjutpartier TwinEco-system Fast fönster Fast fönster kan byggas till fasta väggar med delningsspröjsar horisontellt eller vertikalt. Fyllning för 3 mm tjocklek. Profilerna finns som standard i vitlackerat Ral 9010 samt silvergrått lackerat utförande Ral h b H B 48 H Fast fönster med vädringslucka Fast fönster med vädringslucka. Luckan öppnas inåt med gångjärn i nederkant. Fyllning för 3 mm tjocklek. Profiler finns som standard i vitlackerat Ral 9010 samt silvergrått lackerat utförande Ral b h1 H h H1 B 3

25 Isolerade skjutpartier TwinEco-system Höjd överljus Fast överljus Fast överljus av Ecosystem i kombination med Twin skjutparti. Fyllningstjocklek för Eco-överljus är 3mm. Fyllningstjocklek för Twin-skjutparti är 0mm. Profiler finns som standard i vitlackerat Ral 9010 samt silvergrått lackerat utförande Ral Skjutpartihöjd Skjutpartihöjd Fast bröstning Fast bröstning av Ecosystem i kombination med Twin skjutfönsterparti. Fyllningstjocklek för Eco-bröstning är 3 mm. Fyllningstjocklek för Twin skjutparti är 0mm. Profiler finns som standard i vitlackerat Ral 9010 samt silvergrått lackerat utförande Ral Brösthöjd 4

26 Friggebod Fristående uterum på 15m Friggebodar, fristående uterum med maxstorlek på 15m. Våra fristående uterum kan tillverkas som friggebodar. Det innebär att till uterum med storlekar på max 15m behövs inget bygglov. Nedan visas några skapade exempel på friggebodar. Kombinationen av fasta partier, skjutpartier eller panelväggar är som vanligt valfritt. Friggeboden kan tillverkas som en välisolerad vinterträdgård med isolerpartier och 40mm tak, eller med partier av enkelglas och 16mm tak. Nu finns även ett täckande grått 40mm kanalplasttak. Detta tak passar utmärkt till konstruktioner där man inte önskar något ljusinsläpp. Om friggeboden utformas som en gäststuga med övernattningsplats rekomenderas detta tak. Friggebod Tommelilla : Länd x djup x karmhöjd= 3,73 x 4,0 x,00 m Partier med enkelglassystem Solo+. Fyllningar av energi glas eller härdat energiglas. Multi Iso taksystem med 16mm opalvita kanalplastskivor. Friggebod Kalmar : Länd x djup x karmhöjd= 3,73 x 4,0 x,00 m Partier med enkelglassystem Solo+. Fyllningar av härdat glas. Multi Iso taksystem med 16mm opalvita kanalplastskivor. Friggebod Vimmerby : Länd x djup x karmhöjd= 4,64 x 3,3 x,00 m Partier med enkelglassystem Solo+. Fyllningar av energi glas eller härdat energiglas. Multi Iso taksystem med 16mm opalvita kanalplastskivor. 5

27 Väggpanel Bleck Väggpanel/bröstning Väggpaneler och bröstningar levereras i färdiga block. Det medger ett snabbt och enkelt montage, där blockelementen reses mot en förmonterad bottencyl. Infästningarna sker därefter i stommens bärlina samt i bottencylen. Konstruktionen består av st spårade 1mm plywood, monterade på regel 45x45mm med eventuell isolering. För att undvika fuktledning är cylen försedd med dubbla L-beslag av aluminium. Väggpanelen har ett avslutande aluminiumbleck. L-profiler Bottencyl Limträkonstruktion för friggeboden. Limträstommen utformas enligt samma modell som ett traditionell sadeltakskonstruktion till uterum. Alla stolpar, bärlinor och takstolar jackas med urtag för enkelt och exakt montage. Limträdimensioner är enligt följande: Stolpar 115x115mm, bärlinor 56x70mm och takstolar 56x5mm. Gör gärna en förfrågan på din friggebod, med dina önskningar för inglasningar och panelväggar. Friggebod Linköping : Länd x djup x karmhöjd= 4,98 x 3,01 x,00 m Partier med enkelglassystem Solo+. Fyllningar av energi glas eller härdat energiglas. Multi Iso taksystem med 16mm opalvita kanalplastskivor. 6

28 RAL färger Som standard, 180 färger att välja på. Ral 1000 Ral 1001 Ral 100 Ral 1003 Ral 1004 Ral 1005 Ral 1006 Ral 1007 Ral 1011 Ral 101 Ral 1013 Ral 1014 Ral 1015 Ral 1016 Ral 1017 Ral 1018 Ral 1019 Ral 100 Ral 101 Ral 103 Ral 104 Ral 107 Ral 108 Ral 103 Ral 1033 Ral 1034 Ral 000 Ral 001 Ral 00 Ral 003 Ral 004 Ral 008 Ral 010 Ral 011 Ral 01 Ral 3000 Ral 3001 Ral 300 Ral 3003 Ral 3004 Ral-färger med endast +15% mer-kostnad jämfört med vit standardkulör. Vi har nu möjlighet att erbjuda hela Ral skalan till alla våra måttanpassade aluminium/glaspartier. Med samma leveranstid som för vit standardkulör. Du betalar endast +15% mot vit standardkulör. Gäller för inglasningar till ett normalstort uterum. Vi offererar gärna din önskade kulör till dina måttanpassade aluminium/glas partier. Samtliga färger levereras i glans80. Observera att tryckfärgerna kan avvika från verklig kulör. Färger utöver ralskalan offereras mot förfrågan. Ral 3005 Ral 3007 Ral 3009 Ral 3011 Ral 301 Ral 3013 Ral 3015 Ral 3016 Ral 3017 Ral 3018 Ral 300 Ral 30 Ral 307 Ral 3031 Ral 400 Ral 4003 Ral 4004 Ral 4005 Ral 5000 Ral 5001 Ral 500 Ral 5003 Ral 5004 Ral 5005 Ral 5007 Ral 5008 Ral 5009 Ral 5010 Ral 5011 Ral 501 Ral 5013 Ral 5014 Ral 5015 Ral 5017 Ral 5018 Ral 5019 Ral 500 Ral 501 Ral 50 Ral 503 Ral 504 Ral 6000 Ral 6001 Ral 600 Ral 6003 Ral 6004 Ral 6005 Ral 6006 Ral 6007 Ral 6008 Ral 6009 Ral 6010 Ral 6011 Ral 601 Ral 6013 Ral 6014 Ral 6015 Ral 6016 Ral 6017 Ral 6018 Ral 6019 Ral 600 Ral 601 Ral 60 Ral 604 Ral 605 Ral 606 Ral 607 Ral 608 Ral 609 Ral 603 Ral 6033 Ral 6034 Ral 7000 Ral 7001 Ral 700 Ral 7003 Ral 7004 Ral 7005 Ral 7006 Ral 7008 Ral 7009 Ral 7010 Ral 7011 Ral 701 Ral 7013 Ral 7015 Ral 7016 Ral 701 Ral 70 Ral 703 Ral 704 Ral 706 Ral 7030 Ral 7031 Ral 703 Ral 7033 Ral 7034 Ral 7035 Ral 7036 Ral 7037 Ral 7038 Ral 7039 Ral 7040 Ral 704 Ral 7043 Ral 7044 Ral 7045 Ral 7046 Ral 7047 Ral 8000 Ral 8001 Ral 800 Ral 8003 Ral 8004 Ral 8007 Ral 8008 Ral 8011 Ral 801 Ral 8014 Ral 8015 Ral 8016 Ral 8017 Ral 8019 Ral 80 Ral 803 Ral 804 Ral 805 Ral 808 Ral 9001 Ral 900 Ral 9003 Ral 9004 Ral 9005 Ral 9010 Ral 9011 Ral 9016 Ral 9017 Ral

29 Solskyddslamell Solskyddslamell Den effektivaste solavskärmningen görs på utsidan uterummet. Med vår solskyddslamell förhindras solvärmestrålningen genom glaspartierna, vilket ger ett behagligare klimat i uterummet. Lamellerna och lamellstag är utformade av naturanodiserade aluminiumprofiler. Monteras enkelt lamell för lamell med genomgående pinnskruvar. Anodiseringen ger en neutral och sober ljusgrå färg som passar ihop med de flesta färger. Solskyddet längdanpassas till våra limträstommar. Ni frågar, vi offererar! Bilder på uterum i vinkelbyggnad samt på breddad balkong. 8

30 Skjutgarderober Solo-system Skjutgarderobsparti Partierna kan väljas måttanpassade från -delat till maximalt 4+4 delad med dubbelöppning. Profilerna lagerförs i vitlackerat, naturanodiserat samt brunanodiserat. Låg bottenspårprofil (TS-profil), ställbara hjul med höjdjustering, valfritt antal delningsspröjs och fritt kombinerade fyllningar ger möjlighet till ett personligt utformat garderobsparti. Fyllningar kan väljas och kombineras från följande material. Spegelglas naturell, spegelglas bronze, färgade glas, etsat härdat glas (frostat) samt trä/melaminspånmaterial i olika mönster. A C F E D B Representant G Mjuka Mjukt anslag! Gummibuffertar tillser mjuka mötningar vid öppning och stängning av partiet. -delat parti, b=69mm. b A: Längsgående grepp i luckprofilerna. B: Ställbara hjul, höjdjusteras ca 6mm. C: Gummibuffert, för mjuk öppning. D: Gummibuffert, för mjuk stängning. E: Delande spröjs, tillåter olika fyllningar i samma dörr. F: Vägganslutningsprofil VAH, ger tätning mot vägg. G: Låg bottenspårprofil, endast 10mm hög. b b 3-delat parti, b=94mm. 4-delat parti, b=10mm. 9

31 Skjutgarderober Solo-system Gör en förfrågan på ditt skjutgarderobsparti med dina mått, samt dina önskade fyllningar, så sänder vi en offert. Lagerförda profilfärger Öppningsalternativ Enkelöppning Vitlackerad NCS S 050Y Brunanodiserad Hx30 Naturanodiserad Mötesöppning Trä/melaminspån 8mm Wenge Valnöt Vit Björk Bok Ek Screentryckta färgade glas med skyddsfolie Pure White Ral 9003 Metal Grey Ral 9006 Pastel Blue Ref 1603 Luminous Blue Ral 150 Classic Beige Ral 1014 Pastel Green Ref 1604 Classic Black Ral 9005 Light Brown Ref 136 Luminous Red Ref 1586 Dark Red Ral

32 Glasbord Kul-hyllan Endast du sätter gränser! Glasbord med hjul. Skapa ditt eget glasbord genom att kombinera små och stora glashyllor. Glashyllorna som består av 6mm härdat glas med slipade kanter. Sammanbinds enkelt med korta eller långa rörstag i naturanodiserad aluminium. Fråga för pris på din önskade kombination Glas 450x810 med 4 hål. Glas 450x810 med 6 hål 3. Glas 450x450 med 4 hål 4. Kula med pinnskruv 5. Kula med skruv 6. Pinnskruv mede bricka 7. Insexskruv 8. Hjul 9. Alurör längd 49 mm 10. Alurör längd 38 mm Exempelkombinationer Pris: inkl. moms Pris: inkl. moms Pris: inkl. moms Pris: inkl. moms Pris: inkl. moms 31 Pris: inkl. moms

33 Trädgårdsbelysning Trädgårdsbelysning "Garden Lights" Trädgårdsbelysning Garden Lights är ett 1-volts-system med armaturer av hög kvalité och snygg design. I sortimentet finns olika sorter av ljuskällor av halogen-, glöd- och LED-lampor för att skapa varierande ljussättningar. Med sortimentets olika delar och tillbehör anpassar du systemet efter din trädgård och dina önskemål. 1-volts lampor ger tillräckligt med ljus för att lysa upp trädgårdar och skapa en fin atmosfär med vackra ljuseffekter. Med Garden Lights kan du skapa en unik och personlig trädgård, och möjligheten att kombinera olika armaturer i samma system ger dig en stor flexibilitet. Garden Lights är framtaget för att vara enkelt och säkert att installera själv, utan hjälp av en elektriker. Varje lampa har en förkopplad kabel med skruvkoppling, och inga verktyg behövs när du ska koppla samman systemet. Trädgårdsbelysningen är utformad så att den är säker för dig, dina barn och husdjur. 1-volts svagström anses vara säkert enligt europeiska riktlinjer. Belys din trädgård med Garden lights Det finns många olika anledningar till varför man vill belysa sin trädgård. Genom att ljussätta en gångstig, uteplats eller mörka partier i sin trädgård, så skapar man en behagligare och ljusare omgivning, vilket gör att man känner sig tryggare och säkrare under kvällens mörkare timmar. Det är även ett enkelt sätt att ge mer djup och struktur åt sina träd och växter, samt framhålla vissa olika objekt i sin trädgård. Med Garden Lights skapar man en mysig stämning på sin uteplats och i sin trädgård. Planera din trädgårdsbelysning enkelt i tre steg Du skapar din trädgårdsbelysning i tre steg. 1) Välj ut de armaturer du vill ha i din trädgård. ) Välj ut de kablar och tillbehör som behövs för att koppla samman ditt system. 3) Summera watt-antalet på de armaturer du har valt, och välj den transformator som passar bäst. Vid installation av LED-lampor (0,3-4,6 W/st), kan ett stort antal lampor sammankopplas utan att ljusstyrkan minskar beroende på kabellängden. Vid installation av halogenlampor (10-0 W/st), har man full ljusstyrka upp till 15 meters kabellängd. Längder över 15 meter försämrar ljusstyrkan succesivt. Då lampor/belysning skall placeras längre ut i trädgården (långt avstånd mellan lampor och transformator) skall SPT-3 kabel användas som matarkabel för att minska transportförlusterna. Grov kabel = mindre förluster. Garden Lights-sortimentet har även vissa armaturer i kompletta set med transformator och anslutningskablar som är anpassade för de lampor som medföljer i förpackningen. Om du vill bygga ut ett komplett set kan du behöva byta ut den medföljande transformatorn till en med högre wattstyrka. Rekommenderad totallängd ca: 15 meter, vid längre avstånd ca 30 meter reduceras effekten. 3

34 Trädgårdsbelysning Exempel på ljussättning av trädgårdsmiljö Visning på hur kopplingar och trädgårdsbelysning eller markbelysning kan användas i en trädgårdsmiljö. Gräv ner dina kopplingar och ledningar där det passar. Anslut önskade belysningar. 1 xw Umbra = 4,6W 5x0.3W Astrum = 1,5W 3 1x0W Larix = 0,0W 4 x0w Nepos = 40,0W 5 1x10W Luna = 10,0W 6 1x0W Lapis = 0,0W 7 x1w Gaura =,0W 8 x1w Arundo =,0W 9 4x1W Tria = 4,0W 10 1x1W Olympus = 1,0W Totalt 105,1W ger transformatorval150w 33
