1 Agenda Vad är PDM Definition Historik Nytta Trender Viktigaste aspekter Vad har gjorts Datamodell och ändringskontroll Vad planeras PDM för hela utvecklingsprocessen Produktstruktur i olika vyer PDM och SCM (Software Configuration Management) Utvecklingskonfigurationer Gripen Produktperspektiv Systemvy Likheter och Skillnader System med H/W och S/W

2 Vad är PDM eller Varför ett PDM system? Behärska produktkonfiguration Möjliggöra styrning av utveckling och ändringar Möjliggöra uppföljning av utveckling och ändringar Ge och kontrollera tillgänglighet till produktdata PDM kan ses som IS/IT stöd för konfigurationshantering (CM) CM beståndsdelar Identification Change Control Status Accounting Audits & Reviews

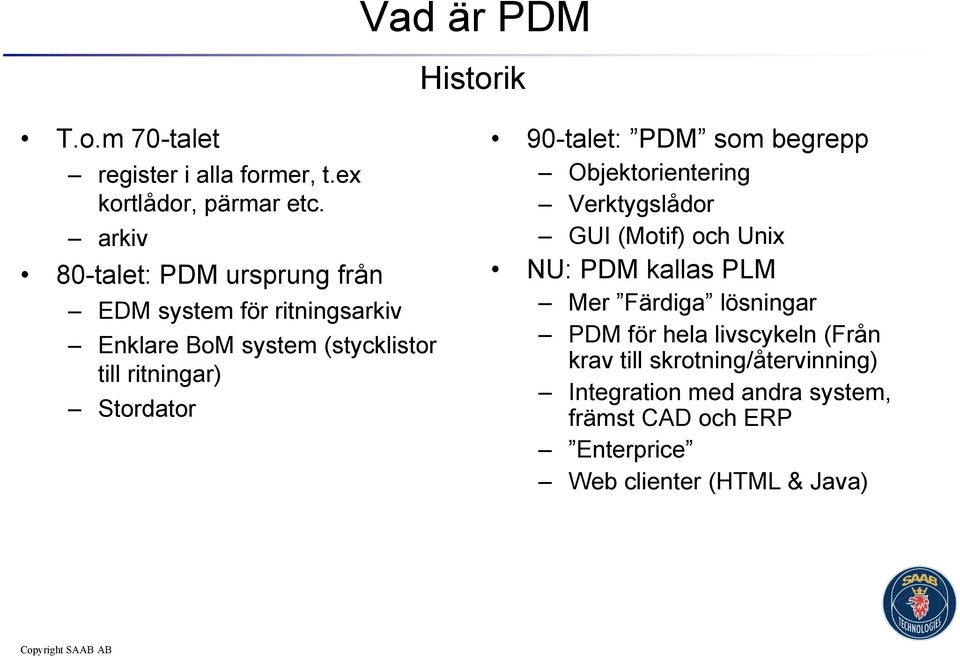

3 Vad är PDM Historik T.o.m 70-talet register i alla former, t.ex kortlådor, pärmar etc. arkiv 80-talet: PDM ursprung från EDM system för ritningsarkiv Enklare BoM system (stycklistor till ritningar) Stordator 90-talet: PDM som begrepp Objektorientering Verktygslådor GUI (Motif) och Unix NU: PDM kallas PLM Mer Färdiga lösningar PDM för hela livscykeln (Från krav till skrotning/återvinning) Integration med andra system, främst CAD och ERP Enterprice Web clienter (HTML & Java)

4 Vad är PDM Nyttan med PDM Kvalitet och kontroll i konfigurationshanteringen Korrekta identifieringar och attribut (krav på existens, semantik, ur lista, ) Vad ingår/får ingå i vilket sammanhang (krav på kopplingar) Single data source. Återanvändning i stället för återinmatning Styrning och uppföljning på ändringar och releaser Beslut dokumenterade och loggade Vad ska göras, av vem och hur går det? Avbokning av avslutad action Kontrollerad tillgänglighet till och aktualitet i information Behörighet via roll, grupp, projekt etc. All information direkt sökbar och läsbar för alla Senaste version alltid tillgänglig för alla Status på information tillgänglig

5 PDM blir PLM Vad är PDM Trender inom PDM Från utvecklingsfokus till att täcka hela livscykeln (Idé Skrot) Systemen mer baserade på standarder Stödjer olika Step AP Kvalificerade enligt CM II Leverantörer engagerade i arbete med standarder, t.ex. PLCS Färdiga integrationer CAD-system Planeringsverktyg Kravhantering Systems engineering Enterprice och samarbete Integrated Product Teams Samarbete digitalt med kunder, partners och underleverantörer

6 Viktiga aspekter Tänk produkt, inte dokument, d.v.s. var Part centric Beakta Dokument ska ses som beskrivning av produkten Tänk på hur data ska bli tillgängliga Säkra att data skapas i systemet och inte matas in efteråt Håll ihop data som ska hanteras tillsammans Tänk på hur kraven på styrning och uppföljning ska uppfyllas Spårbarhet från beslut till release och införande i produkt eller Konfigurationsstyrd produktstruktur Resultat Validering och konsistenskontroll på data till Part Attribut Består av, Ingår i, Beskrivs av och andra relationer Återanvändning och koppling till data möjliggör autogenerering av ändringsbeskrivningar, Is-Was Spårbarhet på beslut bakom existens Digital åtkomst till data & dokument till Part Sökningar och Rapporter Viewing och Print av ritningar, Part Lists, spec ar, och Is-Was

7 Vad har gjorts Vår modell -Part, Document och Change Change Request Change Request DOC ASSY ritning Subdoc Issue 1 F ---> : : ---> 25 D ---> DCN F ---> PART :ASSY PART ASSY DOC DPL Subdoc Issue DOC D ---> DCN D ---> DOC 3D Modell DOC DET ritning PART DET PART ASSY... PART DOC DOC DPL PART MAT

8 Vad har gjorts Vår modell - Full Change Control DECIDED FINISHED IN_WORK Change Request Beslut Giltighet Type SERIES Product 039 EC Index ASSY_ _J_001 Rev. J V: K EC Desc: Diameter incr. to 5.2 mm Införs Document Effectivity Class Impl Id. Prod From To Flag ASSY_ Y : IN_WORK DISTRIBUTED APPROVED DESIGNED Document ASSY_ Rev. J Prod. Ind BASE CHG_STOP Införande Prod Ind. Work Order Status ECIndex CLOSED 1-3, CLOSED 1-2, OPEN PROD 1-3,7 DECLARED DELIVERED Impl. Plan ASSY_ _J Rev. 1 IN_WORK FINISHED STARTEDCOMPLETED Subdoc Rev 1 D ---> : ---> 7 J ---> : ---> DCN J --->

9 Vad planeras PDM för hela utvecklingsprocessen Verktyg Req. Mgmt PVCS CATIA ILS ERP database... Interface PDM Process PDM Product Identification Change Control Status Accounting As Required xcr-management Product Structures (As-xxx views) Information release control Information access & distribution FBL ABL DBL PBL As Allocated As Configured As Maintained System Airframe ILS-dev As Designed As Planned Produce&Deliver As Built

10 Vad planeras PDM behoven är generella för alla delar av utvecklingsprocessen Struktur Dokument Styra & följa upp ändring/release Ge och kontrollera tillgänglighet Använd ett kommersiellt tillgängligt system så långt möjligt Varianter av nu implementerade lösningar finns Plus mycket mer (Baselining, Auditing, ) Plus integrationer (CAD, ERP, krav, ) Svåraste frågorna: Att sälja in en övergång till ökad stringens och kvalitet att orka och våga stå emot krav på egen anpassning och verkligen använda existerande lösningar produktstrukturhantering i olika vyer och säkring av konsistens mellan

11 Vad planeras Strukturhantering i olika vyer Product LU As-Required As-Allocated As-Configured As-Maint RI LV godk. Typgodk. System Specifies Part Rel4planning Rel4prod. Solves Part för typkvalif. Part som S/W? Airframe Part As-Planned Rel4maint Part för installation, skrov, hållfasthet, ILS LU RI Part MS Part MS Logical Unit, generic Realized Item (Part in Context) Maintanence Solution As-Designed Produce & Deliver As-Built Part för underhåll och UtbytesEnhet Part för prod.

12 PDM och SCM Utvecklingskonfigurationer, Gripen 04 E17:1, 2 /227,815,retro<227 Country A: Export common: Datum: Country B: Swe: E17:3, 4 / 238,819,mod C/HU Country A: Export common: Datum: Country B: Swe: Mod C+ is: , , HU specific: 39AHuA11 39AHuA12 39AHuA21 39AHuA23 Mod C+ 39CSeH DSeH CSeG CSeG4-26 Mod C+/HU 39CCAA DCAA1-28

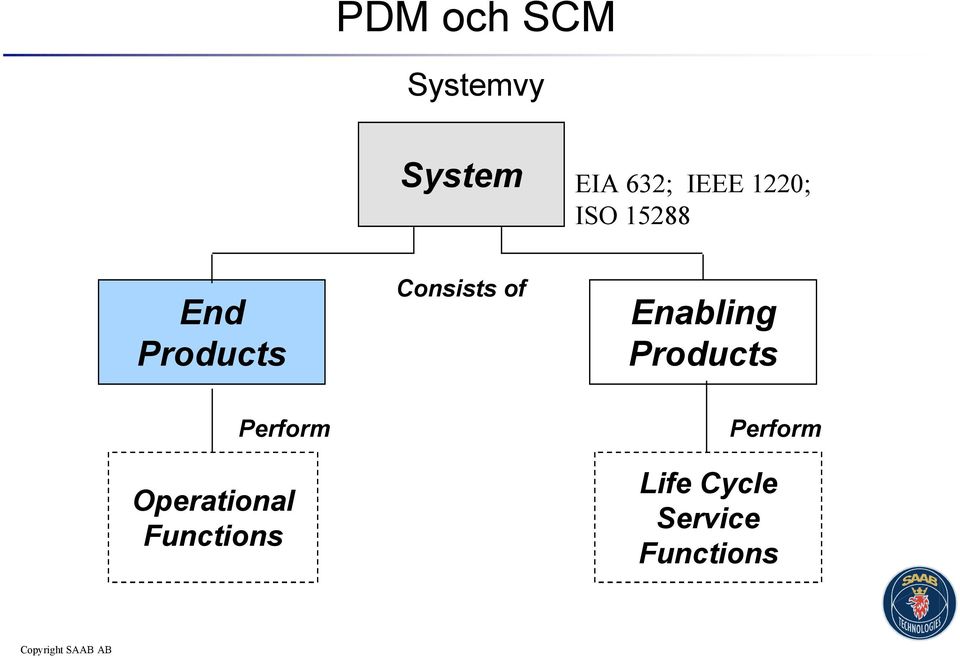

13 PDM och SCM Systemvy End Products System Consists of EIA 632; IEEE 1220; ISO Enabling Products Perform Operational Functions Perform Life Cycle Service Functions

14 PDM och SCM Produktperspektiv Utredning av VI (Sveriges Verkstadsindustrier) CM i ett produktperspektiv. Hårdare krav på integration av SCM och PDM Hur hitta gränssnittet mellan SCM och PDM? Det ÄR likheter och skillnader mellan SCM och PDM! Development of hardware and software sub-projects are done concurrently, and there is a strong need to manage these together. We need to have access to all product data in a collected form at System level

15 PDM och SCM Likheter SCM PDM Build Mgmt Concur. Dvpmt. (Branch/Merge) Workspace Mgmt History Mgmt Doc. Mgmt. Vault/Repository Change Mgmt Config, Mgmt Process Mgmt Classification Product Struct. (Compon, Parts, Assy) Project Mgmt Relations Workflow CM

16 PDM och SCM Skillnader PDM: Product Model SCM: Evolution Model Metadata, Vault Repository Workflow State Transition Diagram Flat version structure Hierarchical version structure Standars no standards Strenghts: PS Document Mgmt Relase Mgmt Strengths: Concurrent Engineering Workspace Config. Build.
