OZW772.. Webbserver V4.0. Synco TM, Synco TM living ...
|
|
- Amanda Göransson
- för 8 år sedan
- Visningar:
Transkript
1 AMA 8 Styr- och övervakningssystem 5 SFD Datakommunikationsenheter 701 Synco TM, Synco TM living Webbserver V4.0 OZW772.. Webbservern OZW772.. möjliggör fjärrbetjäning och -övervakning av anläggningar via webben och Smartphone-appen. Webbservern OZW772.. finns i 4 utföranden: För anslutning av 1, 4, 16 eller 250 stycken KNX-apparater från produktsortimentet Synco 700, rumregulatorer RXB/RXL och RDG.. samt Synco TM living centralenheter QAX9.. Betjäning via webbläsare med PC/Laptop och Smartphone Betjäning via Smartphone-app (iphone och Android) Grafisk presentation av anläggningen i webbläsaren baserad på standardiserade flödesbilder och användardefinierade anläggningswebbsidor Anslutning via USB och Ethernet Indikering av larmmeddelanden i webbläsaren Sändning av larmmeddelanden till max. 4 e-postmottagare Periodisk sändning av systemrapporter till e-postmottagarna Registrering och visning av energidata Funktion "Energiindikering" för övervakning av datapunkter för energirelaterade gränsvärden eller "Gröna gränser". Webbtjänster för externa applikationer via Web API (Web Application Programming Interface). Sändning av fil med energidata till 2 e-postmottagare Kryptering med https och TLS för e-post..... CE1N5701sv Building Technologies
2 Användningsområde Byggnadstyp Entreprenörer Bostadsenheter i enfamiljs- och flerbostadshus Kontors- och förvaltningsbyggnader, bostäder Skolor, sporthallar, fritidscenter, hotell Kommunala byggnader, mindre industrifastigheter Slutkunder, HVAC- och elinstallationsföretag Fastighetsbolag, fastighetsförvaltning Företag för byggnadsunderhåll, fastighetsförvaltningar Funktion Igångkörning Webbetjäning Igångkörningen sker med en PC/Laptop och via webbläsare eller ACS. Fjärrbetjäning och fjärrövervakning av anläggningar och apparater i ett KNXnätverk med PC/Laptop och Smartpphone via webbläsare Samtidig support av flera användare Användarkonto för webbetjäning (användargrupper, betjäningsspråk) Definiera en grafiskt presenterad anläggningsbetjäning baserad på standardiserade flödesbilder (laddas ner via HIT (HVAC Integrated Tool)) eller användardefinierade anläggningswebbsidor... Användargränssnitt.... Primär navigering Primär navigering erbjuder följande funktioner: Hem Energiindikering Larm Filöverföring Användarkonto Apparatwebbsidor Menybaserad anläggnings- och apparatbetjäning Indikering och hantering av datapunkter för "Energiindikering". Indikering av systemfel Nerladdning av energidata och meddelandehistorik, ladda hem dokument, logotyper och systemdefinitioner Användaradministration Skapa apparatlista och betjäningssidor. Sekundär navigering Displayområde Anläggningstillstånd Larm Larmkällor Indikering och kvittering av larm Med sekundär navigering (menybaserad) kan användaren välja apparat- och betjäningssidor. Displayen visar olika innehåll som motsvarar den valda primära och sekundära navigeringen. Displayen visar inte larm eller de allvarligaste anläggningsfelen, beroende på aktuellt anläggningstillstånd. Webbservern identifierar avbrott och larmsignaler från KNX-apparater som ingår i apparatlistan. Identifierar även egna fel. Larm indikeras på webbservern med lysdiod. Ett okvitterat larm indikeras genom att lysdioden blinkar. Efter kvittenring av larmet med knappen eller via webb- 2 / 16 Siemens Webbserver OZW772.. V4.0 CE1N5701sv
3 betjäning eller ACS kommer lysdioden att lysa så länge felet föreligger (för lysdiodindikering och betjäningsknappar se sidan 10). Larmmeddelande Systemrapport Systemmeddelanden Förbindningstest Larmmeddelanden kan sändas som e-post till max. 4 e-postmottagare och/eller som SMS. Larmprioriteten (akut/alla) för varje e-postmottagare är inställbar. Varje mottagare har ett "Tidprogram med kalender" för programmering av 3 sändningstider per dygn samt semester-/specialdagar. Webbservern kan generera systemrapporter och periodiskt vidarebefordra systemets drifttillstånd till e-postmottagarna. Meddelanden skickas enligt inställd tid (hh:mm), tidsintervall ( dagar) och larmprioritet (akut/ej akut). Tryck på knappen på webbservern för att sända en systemrapport till alla definierade e-postmottagare, oberoende av larmprioritet. Historik Tid Uppdateringar I webbservern lagras de senaste 500 händelser vad det gäller larm, larmmeddelande och systemrapporter. Händelser resp. historikdata kan läsas via en webbläsare. Webbservern har ett systemstyrur med inställbar tidzon och sommar-/ vintertidomkoppling. Som klockmaster kan den sända den förinställda systemtiden (datum och tid) till KNX-apparater (klockslav). Man skiljer mellan två typer av uppdateringar: Uppdatering av systemdefinitioner, integrerar apparatbeskrivningar av nya apparater i webbservern Uppdatering av programvara, uppdaterar webbservern till den senaste programversionen. En uppdatering av programvara kan också innehålla nya apparatbeskrivningar (systemdefinitioner) Kompatibel med ACS790 En uppdatering av systemdefinitioner kräver en enkel betjäningsoperation via webbläsaren. Vid uppdatering av programvara krävs ingen betjäningsoperation på webbserven. Proceduren delges när uppdateringen av programvaran aktiveras. Webbservern är kompatibel med Service- och betjäningsprogram ACS790 fr.o.m. V / 16 Siemens Webbserver OZW V4.0 CE1N5701sv

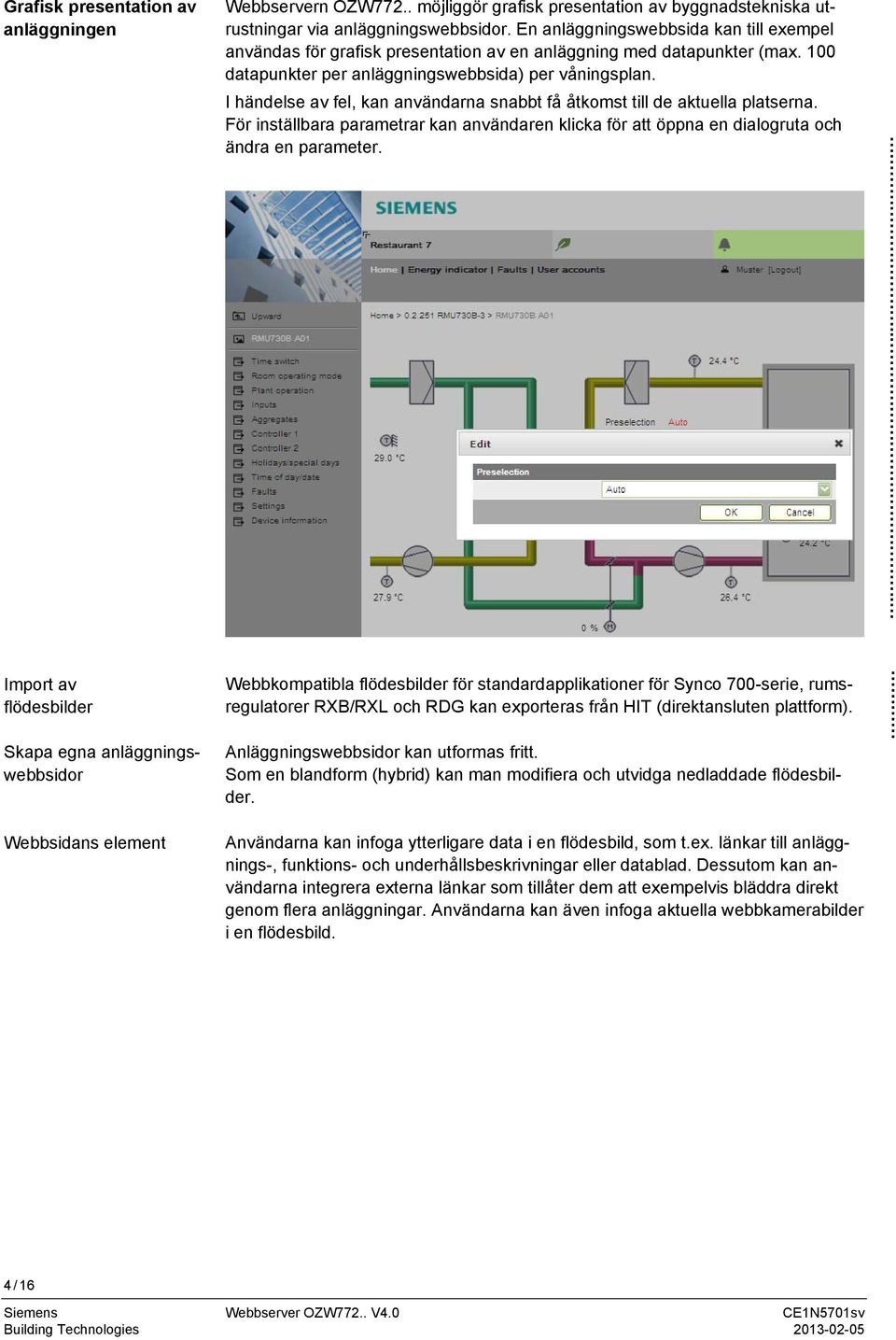

4 Grafisk presentation av anläggningen Import av flödesbilder Skapa egna anläggningswebbsidor Webbsidans element Webbservern OZW772.. möjliggör grafisk presentation av byggnadstekniska utrustningar via anläggningswebbsidor. En anläggningswebbsida kan till exempel användas för grafisk presentation av en anläggning med datapunkter (max. 100 datapunkter per anläggningswebbsida) per våningsplan. I händelse av fel, kan användarna snabbt få åtkomst till de aktuella platserna. För inställbara parametrar kan användaren klicka för att öppna en dialogruta och ändra en parameter. Webbkompatibla flödesbilder för standardapplikationer för Synco 700-serie, rumsregulatorer RXB/RXL och RDG kan exporteras från HIT (direktansluten plattform). Anläggningswebbsidor kan utformas fritt. Som en blandform (hybrid) kan man modifiera och utvidga nedladdade flödesbilder. Användarna kan infoga ytterligare data i en flödesbild, som t.ex. länkar till anläggnings-, funktions- och underhållsbeskrivningar eller datablad. Dessutom kan användarna integrera externa länkar som tillåter dem att exempelvis bläddra direkt genom flera anläggningar. Användarna kan även infoga aktuella webbkamerabilder i en flödesbild / 16 Siemens Webbserver OZW772.. V4.0 CE1N5701sv
5 Registrering av energidata Funktionen "Registrering av förbrukningsdata" finns tillgänglig vid webbservern OZW772.. fr.o.m. V3.0. Följande apparater stöds: Synco 700: RMU7x0B, RMH760B, RMK770 (fr.o.m. V2.0), RMS705, RMS705B, RMB795, RMB795B Synco living: Centralenheter QAX903, QAX913.. Mätare QAX / Synco 700 Webbserver, lokal eller fjärransluten Webbserver, e-post Aktuell energidata sparas i mätarna (lagstadgade krav) Centralenhet QAX9.. överför rådatan via KNX RF var 4:e timme. Synco 700-regulatorer genererar mätardatan via pulsingången enligt det konfigurerade värdet. Energidatan kan visas på enskilda QAX-centralenheter eller Synco-regulatorer med hjälp av menystrukturen. Webbservern erbjuder lättillgänglighet till energidatan: I webbläsaren på webbservern kan användarna navigera till energidatan för de anslutna enheterna. Ännu enklare: Man kan ladda ner en fil med energidata från webbserven. Filen innehåller en lista över energidata från alla QAX-enheter (centralenheter) och Synco-regulatorer. Användarna kan få åtkomst till webbservern lokal eller via fjärranslutning (Internet). Filen med energidatan kan sändas periodiskt (inställbar via webbservern) till upp till 2 e-postmottagare (t.ex. faktureringsfirma). 5 / 16 Siemens Webbserver OZW V4.0 CE1N5701sv
6 Funktion "Energiindikering" Anm. Trädlöv som "Energiindikering " Gröna lövet Oranga lövet Standard EN Exempel: Webbsida "Energiindikering" Funktionen "Energiindikering" finns tillgänglig vid webbservern OZW772 fr.o.m. V4.0. Följande apparater stöds: Synco 700: RMU7x0B, RMH760B, RMK770 ((fr.o.m. V2.0), RMS705B, RMB795B Synco living: Centralenheter QAX903, QAX913, QAX910 (from V3.0) Rumsregulatorer: RXB2x, RXL2x, RXB3x, RXL3x : RDGx00KN Med funktionen "Energiindikering" kan valda datapunktvärden hämtas från bussapparaterna och jämföras med energirelaterade gränsvärden eller s.k. "Gröna gränser". Dessutom övervakas datapunkterna för att upprätthålla de s.k. "Gröna gränserna". Som resultat visas "Energiindikeringen" i form av ett trädlöv. "Gröna gränser" används endast tillsammans med funktionen "Energiindikering". De motsvarar inte process- eller säkerhetstekniska gränsvärden som utlöser t.ex. larmmeddelanden eller frånkopplar anläggningen vid överskridande av gränsvärden. "Gröna lövet" Grönt trädlöv, lövet pekar uppåt. Symbolen för "Gröna lövet" visar att ett datapunktvärde inte har överskridit dess "Gröna gräns", dvs. värdet är inom ett "grönt" område vad gäller energianvändande. "Oranga lövet" Oranget trädlöv, lövet pekar neråt. Symbolen för "Oranga lövet" visar att ett datapunktvärde har överskridit dess "Gröna gräns", dvs. värdet är utanför ett "grönt" område vad gäller energianvä3- dande. Funktionen "Energiindikering" är baserad på standarden EN "Byggnaders energiprestanda. Webbsida för funktionen "Energiindikering"; se exempel med datapunkter från "Rum 1" och öppnad dialogruta för inställning av datapunktvärde "Komfortbörvärde för värme" och dess "Gröna gräns" (för "Rum 1") / 16 Siemens Webbserver OZW772.. V4.0 CE1N5701sv
7 Webbtjänster Exempel för app-betjäning Web API (Web Application Programming Interface") är ett gränssnitt som gör webbtjänster för en webbserver tillgängliga för kunderna. Samtliga Web API-funktioner avfrågas via "http" eller krypterad "https". Varje session inleds med autentisering på webbservern. Om "Home Control App" installeras i en smartphone, kan webbtjänsterna få åtkomst till datapunkterna för apparaterna anslutna till KNX-nätverket via Web API (kommunikationsanslutning för smartphone se sidan 9).... Typöversikt Typbeteckning/best.nummer Benämning Beskrivning OZW Webbserver för 1 KNX-apparat OZW Webbserver för 4 KNX-apparater OZW Webbserver för 16 KNX-apparater OZW Webbserver för 250 KNX-apparater Beställning och leverans Vid beställning anges antal, benämning och typbeteckning/beställningsnummer Exempel Typbeteckning/Best.nummer Benämning Antal OZW Webbserver 1.. Webbservern levereras förpackad i en kartong. I förpackningen medföljer: Installationsinstruktion G5701xx (flerspråkig) Strömkabel, nätanslutning AC 230 V Ethernet kabel USB-kabel 2 Buntband.. Siemens Webbserver OZW V4.0 CE1N5701sv 7 / 16
8 Kombinationsmöjligheter Synco-sortiment Synco 700 Synco RXB/RXL Följande KNX-apparater från Synco-sortimentet kan anslutas till varje OZW772- webbserver... KNX-apparater Datablad Universalregulator RMU7x0, RMU7x0B N3144, N3150 Värmeregulator RMH760, RMH760B N3131, N3133 Styrcentral RMB795, RMB795B N3121, N3122 Manöver- och övervakningsenhet RMS705, RMS705B N3123, N3124 Betjäningsenhet för busskommunikation RMZ792 N3113 Rumsenhet QAW740 N1633 Centralenhet OZW771, OZW775 N3117, N5663 Rumsregulator RXB21.1, RXB22.1 N3873 Rumsregulator RXL21.1, RXL22.1 N3877 Rumsregulator RXB24.1 N3874 Rumsregulator RXL24.1 N3878 Rumsregulator RXB39.1/FC-13 N3875 Rumsregulator RXL39.1/FC-13 N Synco RDG Synco living Rumregulator för Fan Coil RDG100KN N3191 Rumsregulator för VAV RDG400KN N3192 Centralenhet QAX903 N2741 Centralenhet QAX913 N2740 Produktdokumentation Webbserver OZW772.. Dokumenttyp Datablad (detta dokument) Installationsinstruktioner, medföljer förpackningen Igångkörningsinstruktioner CE-konformitetsdeklaration Miljödeklaration Dokumentnr N5701 G5701 C5701 T5701 E5701 KNX-buss Datablad Basdokumentation N3127 P3127 Program ACS790 Datablad N5649 Serviceverktyg OCI700.1 Datablad N / 16 Siemens Webbserver OZW772.. V4.0 CE1N5701sv
9 Tekniskt utförande Webbläsare Apparat PC/Laptop (1024 x 786) iphone (480 x 320) Krav Internet Explorer V7.0 eller högre rekommenderas Firefox V3.0 eller högre Safari (specifik för resp. slutenhet). Antal webbläsare Betjäning, övervakning, larmning Valfritt antal webbläsare kan användas samtidigt. Max. dataflöde delas mellan webbläsarna. Betjäningen blir långsammare beroende på antal anslutna användare. Kommunikationsförbindningar för lokal igångkörning (USB) och för fjärrbetjäning, fjärrövervakning och larmning via Ethernet. Webbläsare Gränssnitt USB Ethernet KNX Protokoll Webbetjäning Sända e-post DHCP-klient USB-gränssnittet används för direkt anslutning av en lokal PC/Laptop. Den erforderliga USB-kabeln av typ A typ Mini-B medlevereras apparaten. Routern/nätverket är ansluten till Ethernet via RJ45-kontakten. Ethernetgränssnittet är försett med Auto-MDI(X)-funktion för korsade och icke korsade Ethernet-kablar. En Ethernet kabel, kategori 5 medlevereras. Konnex-bussen är ansluten till plintarna CE+ och CE- som är märkta med KNX. Ytterligare information om Konnex-buss finns i datablad N3137. Webbetjäningen sker med HTTP (port 80) via TCP/IP. Dessutom stöds HTTPSkrypterad förbindelse via Port 443. Det nödvändiga certifikatet är inte ackrediterat. Det självsignerade certifikatet från Siemens är giltigt i 20 år och sparas i webbservern. Vid behov kan certifikatet installeras i webbläsaren. För kommunikation via USB erfordras driftrutinen RNDIS i PC:n/Laptopen. Driftrutinen RNDIS installeras automatiskt i PC:n/Laptopen när anslutningen till Internet har upprättats, (såvida nätverksadministratören tillåter "online-update"). RNDISdriftrutinen finns i webbservern under Larmmeddelanden och energidata sänds med e-post via SMTP. E-posten överförs med TLS-kryptering om det stöds av webbservern. Webbservern kan överta dess nätverkskonfiguration som en klient av en DCHCPserver... 9 / 16 Siemens Webbserver OZW V4.0 CE1N5701sv
10 Mekaniskt utförande Uppbyggnad Webbservern består av kapslingens bottenplatta och kretskort med gränssnitt. Kretskortet täcks av kapslingens överdel. Betjäningsknappar och lysdiodindikering är integrerade i kapslingens överdel. Anslutningsplintar och ytterligare indikeringsbetjäningselement finns under det avtagbara locket på kapslingens överdel. Samtliga indikerings- och betjäningselement är märkta. Indikeringar och betjäningselement Pos Benäming 1 Lysdiod Betjäning och "Energiindikering" 2 Lysdiod 3 Lysdiod fältbuss 2 (reserv) 4 Lysdiod larm 5 Lysdiod adresseringsläge 6 Knapp för fjärrläge 7 Knapp för adresseringsläge 8 Omkopplare Blockering av larmmeddelande 9 Omkopplare 2 (ingen funktion) 10 Anslutningsplintar för KNX-buss 11 Anslutning för matningsspänning 12 Anslutning för USB, Mini-uttag 13 Anslutning för Ethernet, RJ45-uttag.. Lysdiodindikering 1 (grön/röd/orange)) Släckt Lyser rött Blinkar rött Lyser grönt Lyser orange Ingen matningsspänning DC 24 V Webbservern startar operativsystemet Webbservern startar applikation Webbservern driftklar, "Energiindikering" = "Gröna lövet". Webbservern driftklar, " Energiindikering " = "Oranga lövet"... 2 (grön) Släckt Lyser Blinkar Matningsspänning saknas till bussen KNX driftklar Kommunikation på KNX aktiv 3 Fältbuss 2 (reserv) Släckt Ingen funktion 4 Larm (röd) Släckt Lyser Blinkar Inget larm (normaltillstånd) Kvitterade larm Okvitterade larm 5 Adresseringsläge (röd) Släckt Lyser KNX adresseringsläge Från KNX adresseringsläge Till Betjäningsknappar 6 Knapp för fjärrläge Kort tryckning (< 2 s) Kvittering av larmmeddelande Lång tryckning (> 6 s) Sänder systemrapport till e-postmottagare för larmet (ej till mottagare för förbrukningsdata och "Energiindikering").. 7 Adresseringsläge Kort tryckning (< 2 s) Tryck en gång: Tryck igen: KNX adresseringsläge Till KNX adresseringsläge Från 10 / 16 Siemens Webbserver OZW772.. V4.0 CE1N5701sv
11 Kortkommando och Omkopplare Lång tryckning (> 6 s) Tryck samtidigt på knapparna och för återställning till leveranstillståndet. Samtliga konfigurationsdata och inställningar återställs. Apparatförteckningen, flödesbilder och alla kvarliggande meddelanden tas bort. Historikdata tas inte bort. 8 Blockering av larmmeddelande 9 DIP-omkopplare 2 Läge ON Läge OFF Omkopplarlägen Sändning av meddelande är undertryckt (blockerat) Sändning av meddelande är tillåtet Ingen funktion Anvisningar Montering Installation Viktiga anmärkningar Matningsspänning Elektrisk inkoppling Anslutningsplintar Igångkörning Anslutningar Router IP-adress Webbservern kan monteras i ett apparatskåp, en apparatlåda eller direkt på väggen. För den elektriska anslutningen måste tillräcklig med utrymme finnas runt apparaten. Säkerställ bra tillgänglighet för servicepersonalen samt att det finns tillräckligt ventilation. Standard montering På standard monteringsskena TH Väggmontering Fästes med 2 skruvar Monteringsläge Horisontellt eller vertikalt Montering och dimensionering Se avsnitt Måttuppgifter Vid installationen skall följande beaktas: Elektrisk inkoppling och säkring skall ske enligt lokala föreskrifter för elektriska installationer. Anläggningsövervakning via USB-gränssnitt rekommenderas ej i miljöer utsatta för starka elektromagnetiska fält (t.ex. industriell miljö med elektronisk svetsutrustning). För elektromanetisk kompabilitet se avsnitt Tekniska data. Den medlevererade strömkabeln för AC 230 V-nätanslutning förser webbservern med DC 24 V-matningsspänning. Kontakten för matningsspänning, USB och Ethernet finns på apparatens övre del. Anslutningsplintarna för KNX-bussen finns under det avtagbara locket. Anslutningsplintarna är dimensionerade för tråddiameter av min. 0,5 mm samt för flertråds area 0,25...1,5 mm 2 eller enkeltråds area 0,25...1,0 mm 2 Webbservern sätts i drift lokalt med en PC/Laptop via USB-gränssnittet. En webbserver eller betjäningsprogram ACS7 måste vara installerat i PC:n/Laptopen. Anslutningen mellan webbservern och PC/Laptop sker med den medlevererade USB-kabeln typ A typ Mini-B. Ytterligare information finns i Installationsinstruktion G5101 eller i Igångkörningsinstruktion C5101 som finns under För fjärrbetjäning via Internet erfordras en lämplig router. Routern måste stödja NAT/PAT samt DynDNS vid dynamisk IP-adressering. IP-adressen via USB är satt till: Fabriksinställning för IP-adressen via Ethernet är: Före anslutning av webbservern via Ethernet till ett nätverk, måste en IP-adress för webbservern tilldelas av systemadministratören för nätverket. 11 / 16 Siemens Webbserver OZW V4.0 CE1N5701sv
12 Användargrupper Slutanvändare Service Administratör Underhåll Reparation Avfallshantering Användarkonton kan skapas och tilldelas specifika användargrupper och betjäningsspråk för användaranpassad betjäning. Åtkomst till slutanvändardata och larmöversikt Betjäning och övervakning via menyträd och flödesbilder för anläggningen Administrera egna användarkonton. Samma som slutanvändare. Dessutom: Åtkomst till servicedata Nedladdning av energidata och meddelandehistorik Hemladdning av användardefinierade logotyper och dokument Uppdatering av systemdefinitioner Uppdatering av apparatwebbsidor Samma som Service. Dessutom: Ändra apparatlistor Skapa apparatwebbsidor Skapa, kopiera, och ta bort flödesbilder Välja datapunkter för "Energiindikering" och, om så erfordras, ändra standardvärde för datapunkterna och/eller "Gröna gränser". Administrera alla användarkonton Webbserver OZW772.. är underhållsfri (inget batteribyte, inga säkringar). Kapslingen får endast rengöras med en torr trasa. Webbserver OZW772.. kan inte repareras på installationsplatsen. Vid fel, måste den skickas till närmaste Siemens BT- servicekontor. Apparaten klassificeras vid avfallshantering som elektronisk komponent enligt EUriktlinje 2002/96/EC (WEEE) och får inte avfallshanteras som hushållssopor. Relevanta nationella lagstadgade föreskrifter skall beaktas och apparaten avfallshanteras inom de avsedda kanalerna för samling av elektroniskt avfall. Lokal och aktuell lagstiftning skall alltid beaktas!. 12 / 16 Siemens Webbserver OZW772.. V4.0 CE1N5701sv
13 Tekniska data Strömkabel för webbserver OZW772.. Matningsspänning Märkspänning "Eurokontakt" Frekvens Effektförbrukning (inkl. webbserver OZW772..) Isolerklass Utgångsspänning Avsäkring av matarledning Kabellängd (avstånd från AC 230 V-uttag till webbserver) AC 230 V ± 15 % AC 230 V EN och VDE / 60 Hz Normalt 3 VA II SELV DC 24 V max. 16 A max. 1.6 m. Webbserver OZW772.. Matningsspänning Effektförbrukning SELV DC 24 V, ± 5 %, max. 625 ma Normalt 2 W Funktionsdata Gångreserv styrur Apparatlista OZW OZW OZW OZW Min. 72 timmar 1 KNX-apparat Upp till 4 KNX-apparater Upp till 16 KNX-apparater Upp till 250KNX-apparater KNX-buss Gränssnitt 2-ledarbuss Bussbelastningskoefficient OZW775 Effektförbrukning KNX-buss Tillåtna ledningslängder och kabeltyper Anslutning, skruvplintar för Mångtråd / enkeltråd (tvinnad eller med ändhylsa) 1 mångtråd per plint 1 enkeltråd per plint TP1 (partvinnat, 1 ledarpar) CE+, CE- (ej växelbara) E 15 6 ma Se datablad N3127 Min. Ø 0.5 mm mm mm 2. USB Gränssnitt Appatatklass Överföringshastighet Anslutningskabel Kabellängd Kabeltyp för anslutning till PC/Laptop Kabeltyp för anslutning till OZW772.. USB V2.0 RNDIS Max. 12 Mb/s (full hastighet) Max. 3 m USB typ A USB typ Mini-B Ethernet Gränssnitt Överföringshastighet Protokoll Identifiering Anslutning, uttag Kabeltyp Kabellängd 100BaseTX, IEEE kompatibel Max. 100 MBit/s TCP/IP Auto-MDI(X) RJ45 (skärmad) Standard Cat-5, UTP eller STP Max. 100 m Normer och standarder Produktsäkerhet Säkerhet för utrustning för informationsteknisk Elektrisk systemteknik för hem och byggnader (HBES) Elektromagnetisk kompatibilitet Immunitet (Industrisektor) Emission (Bostadssektor, affärs- och kommersiella anläggningar samt lätt industri) Elektrisk systemteknik för hem och byggnader (ESHG) -märkning EMC-riktlinjer Lågspänningsriktlinjer Ekodesign-riktlinjer (strömkabel) -märkning Australian EMC Framework Radio Interference Emmission Standard Miljökompatibilitet Produktens miljödeklaration CE1E5701en innehåller information om produktens miljövänliga tillverkning och process (RoHS-märkning, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) EN EN EN EN EN /108/EG 2006/95/EG 2005/32/EG AS/NZS ISO (miljö) ISO 9001 (kvalitet) SN (miljövänliga produkter) 2002/95/EC (RoHS) 13 / 16 Siemens Webbserver OZW V4.0 CE1N5701sv
14 Skyddsdata Kapslingsklass IP30 enligt EN Isolerklass III enligt EN Omgivningsförhållanden Material och färger Mått Drift Tillåtna omgivningsförhållanden Temperatur (kapsling med elektronik) Fuktighet omgivningsfaktorer och deras strängheter Transport Tillåtna omgivningsförhållanden Temperatur Fuktighet Omgivningsfaktorer och deras strängheter Kapsling Bottenplatta Längd x Djup x Höjd (max. mått) IEC Klass 3K C % RF (kondensbildning ej tillåten) Klass 3M2 IEC Klass 2K C < 95 % RF Klass 2M2 PC + ASA, RAL 7035 (ljusgrå) PC + ASA, RAL 5014 (duvblå) 87.5 mm x 90 mm x 40 mm Vikt Webbserver OZW ,136 kg Webbserver med förpackning, installationsinstruktioner, strömkabel, USB- och Ethernetkabel, kabelspännband 0,589 kg Förpackning Wellpappkartong Termer, förkortningar Auto Medium Dependent Interface Crossed Dynamic Domain Name System Dynamic Host Configuration Protocol Energy Cost Allocation HVAC Integrated Tool (från Siemens) Hyper Text Transfer Protocol Hyper Text Transfer Protocol Secure Internet Protocol Konnex Network Address Translation Port and Address Translation Remote Network Driver Interface Specification Shielded Twisted Pair Simple Mail Transfer Protocol Transport Layer Security Transmission Control Protocol Universal Serial Bus Unshielded Twisted Pair Web Application Programming Interface Auto-MDI(X) DynDNS DHCP ECA HIT HTTP HTTPS IP KNX NAT PAT RNDIS STP SMTP TLS TCP USB UTP Web API.. 14 / 16 Siemens Webbserver OZW772.. V4.0 CE1N5701sv
15 Kopplingsscheman Anslutningsschema Anslutningsplintar KNX Plintbeläggning DC 24 V-uttag 1 DC 24 V (+) 2 GND ( ) / 16 Siemens Webbserver OZW V4.0 CE1N5701sv
16 Måttuppgifter (mått i mm) 16 / Siemens AB, Building Technologies Division, en/ Rätt till ändringar förbehålles Siemens Webbserver OZW772.. V4.0 CE1N5701sv
