1 WASTE WATER Solutions HUBER Vakuum Roterande Membran VRM Bioreaktor Vakuum Roterande Membran (VRM ) Roterande membranskivor för MBR-applikationer Den framtidsorienterade lösningen utformad för enkelt återvinnande av högkvalitativt servicevatten ( ReUse ) Överensstämmande med de senaste direktiven (EU-direktiv för badvatten, California Title 22) Originalet väl beprövat på mer än 30 platser

Situationen Tekniska framsteg inom området kommunal avloppsvattenbehandling, inklusive borttagningen av föroreningar som leder till övergödning, har under de senaste åren märkbart förbättrat

Mikro- och ultrafiltrering kombinerat med den aktiva slamprocessen har under senare år bevisats vara en lämplig metod för att minimera belastningen på utloppet, samtidigt som patogena bakterier hålls

Dessutom kräver den ständigt ökande bristen på dricksvatten, särskilt i tätbebygda områden, nytänkande och att åtminstone en viss del av behandlat avloppsvatten återanvänds som servicevatten.

2 Situationen Tekniska framsteg inom området kommunal avloppsvattenbehandling, inklusive borttagningen av föroreningar som leder till övergödning, har under de senaste åren märkbart förbättrat processflödet i avloppsbehandlingsanläggningar. Däremot har emellertid mycket lite uppmärksamhet riktats mot den höga mängden bakterier i utloppet från reningsverken. Mikro- och ultrafiltrering kombinerat med den aktiva slamprocessen har under senare år bevisats vara en lämplig metod för att minimera belastningen på utloppet, samtidigt som patogena bakterier hålls kvar. På så sätt uppfylls de allt strängare kraven på utloppet, utan behovet av den klassiska luftningen och sekundära sedimenteringstankar eller filtrerings- och desinfektionsanläggningar. Dessutom kräver den ständigt ökande bristen på dricksvatten, särskilt i tätbebygda områden, nytänkande och att åtminstone en viss del av behandlat avloppsvatten återanvänds som servicevatten. Membransystem kan till exempel uppfylla kraven på vatten som ska användas för bevattning. Lösningen HUBER VRM -process är ett system med ultrafiltreringsmembran nedsänkta i luftningen till aktiva slamsteget. Den höga utloppskvaliteten uppfyller de strängaste kraven, och har även troligen kapacitet att uppfylla de högre krav som förväntas i framtiden, med optimerad investering och driftskostnad för ögonen. HUBER VRM -system är en kombination av biologisk avloppsvattenbehandling och högeffektiv avskiljning av fasta partiklar från vätskor. Det försilade avloppsvattnet luftas, renas biologiskt och alla fasta partiklar i flödet (partiklar, bakterier, virus) tas bort av ultrafiltreringsmembranen i enlighet med lågtrycksprincipen. Genom att öka koncentrationen av aktiv biomassa till g/l kan vi öka effektiviteten på en konventionell behandlingsanläggning utan att behöva öka tankvolymerna / bassängvolymerna. Efterföljande sekundära sedimenteringstankar, sandfilter eller desinficeringstankar för avancerad avloppsvattenbehandling behövs inte, tack vare den förbättrade kvaliteten på utloppet efter HUBER VRM. Befintliga sekundära sedimenteringstankar kan emellertid alternativt användas för att möjliggöra ytterligare processoptimering. sekundär sedimentering sandfilter UTBYTT mot HUBER VRM Membranbioreaktor inlopp luftningstank UVbehandling rent utlopp

HUBERs membranprincip Principen för membranfiltrering är baserad på avskiljning av fasta partiklar ur vätska med hjälp av tryckskillnad.

Tryckskillnaden som krävs för att passera vätskan genom membranet beror på membranets porstorlek och kvalitet. HUBER använder ett högpresterande membran, passande för alla membransystem.

38 nm ligger inom ultrafiltreringsområdet.

3 HUBERs membranprincip Principen för membranfiltrering är baserad på avskiljning av fasta partiklar ur vätska med hjälp av tryckskillnad. Medan vattnet tränger igenom membranen, hålls de fasta partiklarna, bakterierna och även de flesta virus, kvar på koncentratsidan på membranytan där de tas bort av relativ rörelse. Tryckskillnaden som krävs för att passera vätskan genom membranet beror på membranets porstorlek och kvalitet. HUBER använder ett högpresterande membran, passande för alla membransystem. Membranen har goda filtreringsegenskaper och låg benägenhet att sättas igen och att bilda fouling, dvs. ett täckande lager av föroreningar på membranytan. Membranens porstorlek på ca. 38 nm ligger inom ultrafiltreringsområdet. Detta möjliggör höga flödesmängder (upp till 60 l/m²h) vid ett lågt transmembrant tryck (< 100 mbar) medan alla fasta partiklar, bakterier och majoriteten av virus hålls kvar. Förutom vätskan passerar endast joner och lågmolekylära upplösta ämnen genom membranen. Typisk ytgenomsläpplighet (flux): upp till 35 l/(m²h). Överflödet av luft som krävs för ständig drift av ultrafiltreringsmembranen åstadkoms genom ett mycket effektivt luftflöde på koncentratsidan med endast en sjättedel eller åttondel av den installerade membranytan rengjord i taget. Dessutom minimeras energikostnaden av mellanliggande rengöring vid låga genomflöden. uppslammade partiklar bakterier celler oljelösningar makromolekyler kolloider, turbiditet virus proteiner låg-molekylära organiska föreningar joner VRM 30-modul med 6 m 2 filteryta Bärare för membran

WASTE WATER Solutions Flödesdiagram HUBER VRM inflöde renat utlopp Ub Ug Ua Uc Ud Uf Ue returflöde Hög flödesmängd Optimal separationsgrad a luftningstank eller filtreringskammare b permeatutlopp

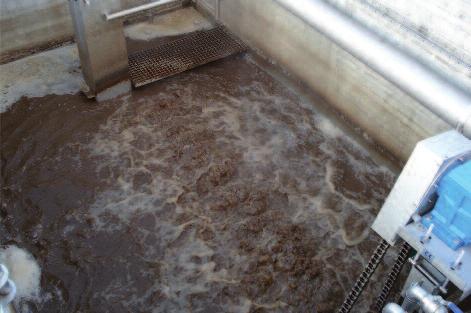

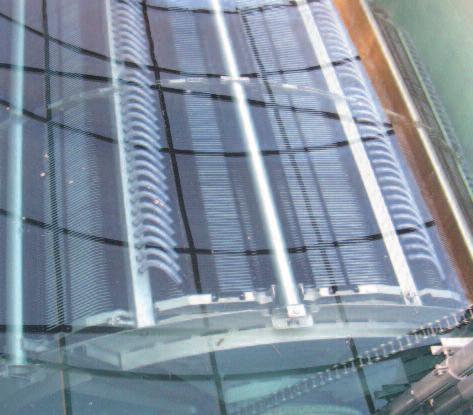

4 WASTE WATER Solutions Flödesdiagram HUBER VRM inflöde renat utlopp Ub Ug Ua Uc Ud Uf Ue returflöde Hög flödesmängd Optimal separationsgrad a luftningstank eller filtreringskammare b permeatutlopp (genom hydrostatisk skillnad eller pumpning) c inflöde av rengöringsluft d membranmodul e membransegment f ihålig axel g uppsamlingsrör för permeat Funktionsbeskrivning Hela VRM -enheten är integrerad i en stödram och nedsänkt direkt i en luftningstank a, eller alternativt installerad inuti en separat filtreringskammare. Hela systemet består av en roterande ihålig axel f runt vilken 6 eller 8 UF-moduler är installerade med fördefinierade avstånd mellan modulerna. Det biologiskt renade avloppsvattnet sugs genom membranen tack vare den transmembrana tryckskillnaden, den molekylära separationsstorleken ligger på 150 kda, innan det matas ut b via permeatuppsamlingsrören g. För att motverka uppkomst av ett täckande lager, fouling, och därmed ett minskat flöde då den flytande delen av den aktiva slamblandningen passerar genom membranen, genereras ett motflöde på membranytorna genom tillförseln av luft underifrån. Det innovativa med HUBER VRM -systemet är det nya effektiva rengöringssystemet för kontroll av täckande lager, vilket eliminierar behovet av periodisk backspolning. Principen för membranrengöring består av riktade luftflöden som samtidigt orsakar radiell acceleration längs med de roterande membranen i reaktorn. Endast ett individuellt membransegment åt gången undergår högintensiv rengöring, vilket innebär ett optimerat energibehov. HUBER VRM -enhet kan installeras i befintliga eller nya betongbassänger, eller alternativt i tankar av rostfritt stål eller stål. Behovet av kemisk rening beror på systemets genomflöde och krävs två till fyra gånger per år

Fördelarna Hötsta reningsresultat tack vare komplett partikelseparation => direkt återanvändning av permeat.

Höga koncentrationer av aktiv biomassa möjliggör att luftningstankens storlek kan minskas med upp till 70%.

Minskad energiförbrukning för rengöringsluft tack vare det centralt placerade luftintaget och det låga trycket.

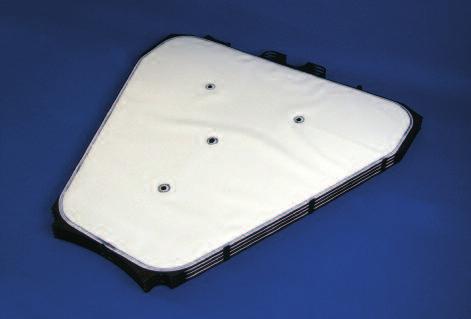

5 Fördelarna Hötsta reningsresultat tack vare komplett partikelseparation => direkt återanvändning av permeat. Överensstämmelse med hygieniska standarder tack vare den höga separationen av bakterier och virus som åstadkoms av UF-membranen (37 nm, 150 kda). Höga koncentrationer av aktiv biomassa möjliggör att luftningstankens storlek kan minskas med upp till 70%. Borttagning av membranens täckande lager med minimal energiförbrukning genom sekventiell rengöring av de roterande membranen. Låga driftskostnader tack vare minimalt behov av rengöringsluft. Minskad energiförbrukning för rengöringsluft tack vare det centralt placerade luftintaget och det låga trycket. Ingen periodisk backspoling av permeatet vid filtrering, ingen förlust av permeat och ingen kontinuerlig förbrukning av kemikalier. De transmembrana trycken är låga och lugna tack vare membranens höga genomsläpplighet och detta har en positiv inverkan på membranens livslängd och det minimerar energiförbrukningen. Innovativt permeatutloppssystem förhindrar kontaminering på permeatsidan. Helt tillverkat i rostfritt stål. Enkel identifiering och enkelt utbyte av individ-uella eventuella defekta membranmoduler (3 m 2 eller 6 m 2 ). HUBER bevisar sin stora erfarenhet som uppnåts under mer än 8 år och bevisats av mer än 30 installationer. Kristallklart vatten resultatet av förstklassig avloppsvattenbehandling VRM 20/300 membranenhet installerad på det industriella reningsverket GZM Lyss, Schweiz VRM 30/320 filtreringsenhet i klart vatten i Jana, Kroatien

WASTE WATER Solutions Standardutförande på HUBER VRM Bioreaktorer Upp till ca.

anpassning till i princip alla flödesmängder Passande för både industriellt och

industriell avloppsvattenbehandling (tex. textilindustri, köttindustri, etc.

avloppsreningsverket Arenas de Iguna, Spanien Mikrofiltrering: Partikelseparation > 0,1

Ultrafiltrering: Partikelseparation 0,1-0,01 µm Nanofiltrering: Partikelseparation

installerade på Hans Kupfer & Sohn GmbH, Tyskland Hydropress Huber AB A member of the

Telefon: + 46 (0)31-99 64 60 Telefax: + 46 (0)31-99 51 33 e-mail: info@hubersverige.

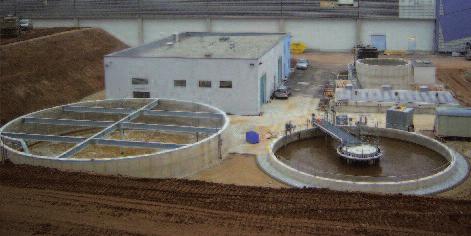

6 WASTE WATER Solutions Standardutförande på HUBER VRM Bioreaktorer Upp till ca m² membranyta per VRM -enhet Installation av flera parallella enheter möjliggör anpassning till i princip alla flödesmängder Passande för både industriellt och kommunalt avloppsvatten Mer än 8 års erfarenhet, mer än 30 installationer Expertis inom industriell avloppsvattenbehandling (tex. textilindustri, köttindustri, etc.) Obehandlat avloppsvatten / slam 4 VRM 30/448 enheter installerade på det kommunala avloppsreningsverket Arenas de Iguna, Spanien Mikrofiltrering: Partikelseparation > 0,1 µm 3 VRM 30/544 membranenheter installerade på avloppsreningsverket Hutthurm, Tyskland Ultrafiltrering: Partikelseparation 0,1-0,01 µm Nanofiltrering: Partikelseparation 0,01-0,001 µm Industriellt avloppsreningverk, tre VRM 30/400- enheter med m 2 installerade på Hans Kupfer & Sohn GmbH, Tyskland Hydropress Huber AB A member of the HUBER Group Box Lindome, Sverige Besöksadress: Heljesvägen 4, Lindome Telefon: + 46 (0) Telefax: + 46 (0) info@hubersverige.se Internet: Med förbehåll för tekniska ändringar 0,0 / HUBER Vacuum Rotation Membrane VRM Bioreactor
