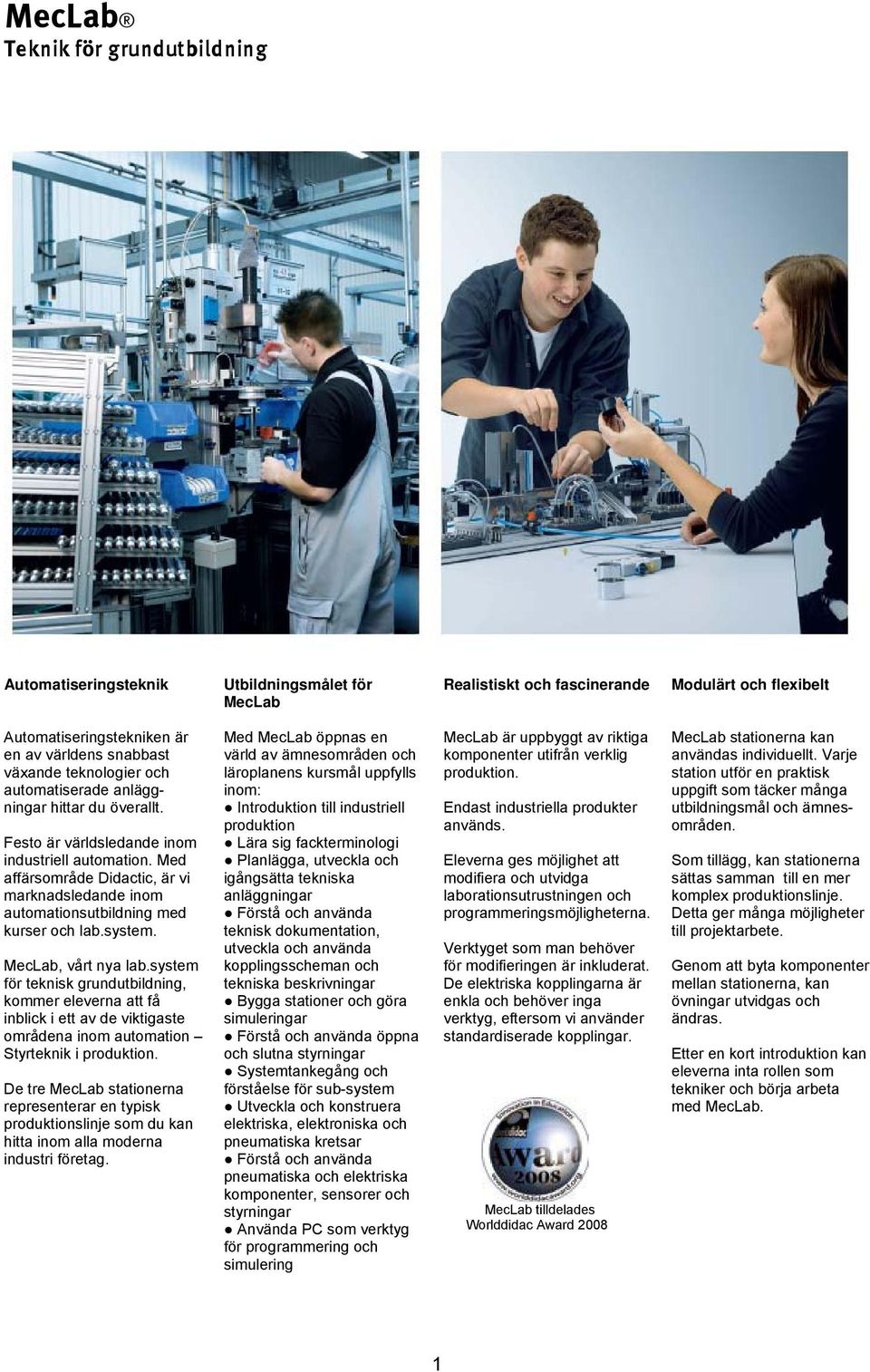

2 Teknik för grundutbildning Automatiseringsteknik Utbildningsmålet för MecLab Realistiskt och fascinerande Modulärt och flexibelt Automatiseringstekniken är en av världens snabbast växande teknologier och automatiserade anläggningar hittar du överallt. Festo är världsledande inom industriell automation. Med affärsområde Didactic, är vi marknadsledande inom automationsutbildning med kurser och lab.system. MecLab, vårt nya lab.system för teknisk grundutbildning, kommer eleverna att få inblick i ett av de viktigaste områdena inom automation Styrteknik i produktion. De tre MecLab stationerna representerar en typisk produktionslinje som du kan hitta inom alla moderna industri företag. Med MecLab öppnas en värld av ämnesområden och läroplanens kursmål uppfylls inom: Introduktion till industriell produktion Lära sig fackterminologi Planlägga, utveckla och igångsätta tekniska anläggningar Förstå och använda teknisk dokumentation, utveckla och använda kopplingsscheman och tekniska beskrivningar Bygga stationer och göra simuleringar Förstå och använda öppna och slutna styrningar Systemtankegång och förståelse för sub-system Utveckla och konstruera elektriska, elektroniska och pneumatiska kretsar Förstå och använda pneumatiska och elektriska komponenter, sensorer och styrningar Använda PC som verktyg för programmering och simulering MecLab är uppbyggt av riktiga komponenter utifrån verklig produktion. Endast industriella produkter används. Eleverna ges möjlighet att modifiera och utvidga laborationsutrustningen och programmeringsmöjligheterna. Verktyget som man behöver för modifieringen är inkluderat. De elektriska kopplingarna är enkla och behöver inga verktyg, eftersom vi använder standardiserade kopplingar. MecLab tilldelades Worlddidac Award 2008 MecLab stationerna kan användas individuellt. Varje station utför en praktisk uppgift som täcker många utbildningsmål och ämnesområden. Som tillägg, kan stationerna sättas samman till en mer komplex produktionslinje. Detta ger många möjligheter till projektarbete. Genom att byta komponenter mellan stationerna, kan övningar utvidgas och ändras. Etter en kort introduktion kan eleverna inta rollen som tekniker och börja arbeta med MecLab. 1

3 Det kompletta paketet Utrustningen Läromedel på CD Styrning med FluidSIM Det kompletta paketet MecLab levereras fullt monterat och klart att användas. MecLab är robust och klarar påfrestningarna i en skolmiljö. MecLab levereras i praktiska stapelbara boxar (systainrar). De individuella stationerna har olika funktioner: Fallmagasinet innehåller lager för arbetsstycken, inmatning och separering. Transportbandet transporterar och sorterar arbetsstycken. Hanteringsstationen griper tag i arbetsstyckena och kan placera dem på olika platser. Det kompletta MecLabpaketet inkluderar en komplett dokumentation på svenska: Detaljerad steg-för-steg startsinstruktion för monteringen och den första programmeringen. Praktiska tips för lärare. Grundläggande teoribok om pneumatik, elteknik, sensorer och styrteknik. 5-7 övningsuppgifter och lösningar per station i wordformat. Dessa kan ändras och anpassas efter elevens bruk. PowerPoint presentationer. Videosekvenser. Teknisk dokumentation för alla komponenter. All dokumentation, inkl. övningsbok och lärobok, är fria att kopiera och distribuera till skolans elever. Stationerna styrs med FluidSIM-MecLab simuleingsprogram och en MecLab-EasyPort som gränssnitt. I FluidSIM programmet kan du utveckla, styra och simulera pneumatiska och elektriska kretser samt elektroniska styrningar. Via EasyPorten kan FluidSIM styra MecLab stationerna direkt. Resultatet blir att eleverna kan följa en pedagogisk röd tråd från kopplingsschema till simulering och styrning. Flera elever kan använda FluidSIM-MecLab samtidig, då 6st licenser följer med varje station. Eleverna kan använda programmet till att testa sina egna lösningar innan de provar dem på en verklig station. FluidSIM ger med ett musklick information om alla komponenter i stationerna och har många animerade sekvenser. Vårt kompletta paket innehåller allt dina elever behöver för att arbeta med MecLAB: 1 Fallmagasinstation 1 Transportbandstation 1 Hanteringsstation 1 Kompressor för tryckluft 3 EasyPort-MecLab för att styra stationerna från en PC 3 Nätaggregat 24V DC FluidSIM-MecLab 18st licenser (möjlighet till fler finns vid större klasser) Dokumentation och läromedel på CD Arbetsklossar Verktyg Skruvset, slang och kopplingar Förvaringsboxar Komplett paket Artikelnr Kr moms och frakt FluidSIM och EasyPorten som ingår i paketet, är speciellt framtagna för MecLab och har begränsningar jämfört med fullversionen av FluidSIM och dess vanliga EasyPort. 2

4 Stationer 1. Fallmagasinstation 2. Transportbandstation Funktion I alla automatiserade produktionslinjer måste arbetsstyckena bli tillverkade och inmatade i produktionsprocessen på ett ordentligt sätt. I MecLab har fallmagasinstationen denna uppgift. Den kan ta hand om båda typer av arbetsstycken (burk och lock) och mata ut dem ur fallmagasinet med den horisontella pneumatikcylindern. Den vertikala pneumatikcylindern kan därefter utföra sin uppgift genom att pressa locket på burken. Processen styrs elektropneumatiskt och en gränsbrytare kan användas för att känna av cylinderns position (inne / ute). Kursmål Grundläggande pneumatik Enkelverkande cylinder Dubbelverkande cylinder Magnetventiler Magnetsensorer Slangar och kopplingar Relästyrningar Innehåll i stationen Fallmagasinmodulen Monteringsmodulen Elektrisk distribution 2 Elventiler 2 Pneumatiska cylindrar 1 Sensor för cylinder Monteringsplatta i aluminium Verktygsset, slang Arbetsstycken Stapelbar box (systainer) Komponentförvaring CD med FluidSIM och dokumentation Styrning: FluidSIM med EasyPort Artikelnr Fallmagasinstation Artikelnr Paketpris moms och frakt Funktion Transport av arbetsstycken från en produktionsstation till nästa är en viktig uppgift i en produktionslinje. I verkligheten används förarlösa vagnar, gaffeltruckar och transportband till detta. Transportbandet i MecLab ger en realistisk simulering av ett industriellt system för transport av arbetsstycken. Drivmotorn kan driva framåt och bakåt, arbetsstycken kan kännas av med sensorer och på detta sätt skiljas från varandra. Elcylindern kan dela på arbetsstycken eller kasta ut dem på skenan. Kursmål Styrning av likströmsmotorer Induktiva sensorer Optiska sensorer Reverserbar motor PLC-programmering Logiska villkor i en styrning Konstruktion och koppling Innhåll i stationen Transporbandmodul med DC motor E--cylinder som stoppare/utkastare Elektrisk distribution Optisk sensor (ljusridå) Monteringsplatta i aluminium Verktygsset Arbetsstycken Stapelbar box (systainer) Komponentförvaring CD med FluidSIM och dokumentation Styrning: FluidSIM med EasyPort Artikelnr Transportbandstation Artikelnr Paketpris moms och frakt 3

5 Stationer 3. Hanteringsstation 4. Styrenheten 5. Kompressor Oberoende om det är enkla förflyttningar eller komplexa monteringsarbeten - hanteringssystemet är alltid med. Systemen är från två enkla axlar till komplexa industriella robotar med 6 axlar. Hanteringsenheten i MecLab består av två axlar, i form av pneumatiska cylindrar med linjära rörelser. Arbetsstycket plockas av ett pneumatiskt gripdon. Hanteringsenheten kan förflytta arbetsstycket från en station till nästa eller plocka samman två lock och hållare. Kursmål Grundläggande pneumatik Dubbelverkande cylinder Gripdon Elventiler Sensorer, gränsbrytare Slangar och ledningar Relästyrningar Logiska villkor PLC-programmering Sekvensstyrning Innehåll i stationen Hanteringsmodulen 3 Elventiler 2 Pneumatiska cylindrar 4 Sensorer för cylindrar Elektrisk distribution Monteringsplatta i aluminium Verkygsset Arbetsstycken Stapelbar box (systainer) Komponentförvaring CD med FluidSIM och dokumentation Styrning: FluidSIM med EasyPort Artikelnr Hanteringsstation Artikelnr Paketpris moms och frakt EasyPort med strömförsörjning och kablar Styrenheten innehåller allt du behöver för att styra MecLab via FluidSIM Easyport med 6 digitala 24 volt in- och utgångar. USB interface till PC inkl. USB kabel, 24 volt försörjning Kraftförsörjning 24 volt DC. Kortslutningsskyddat. Effekt 1.88 A Kabel för styrning av valfritt PLC-system EasyPort-paket för styrning via FluidSIM Artikelnr Kr moms och frakt Kompressor för MecLab Kompressor 4 bar tryck 28 l/min Kompressor Artikelnr Kr moms och frakt 4

6 Påbyggnadsset, kabel och kompressor 6. MecLab påbyggnadsset 7. Anslutningskabel för PLC Detta påbyggnadsset består av ett antal komponenter för att kunna bygga ditt eget projekt. Anslutningskabel med 15-pin D-sub anslutning och fri kabellängd För att koppla en valfri PLC till D-sub anslutningen på en MecLabstation Innehåll: - Två dubbelverkande cylindrar med Anslutningskabel för PLC strypventiler Artikelnr Två magnetventiler - En optisk sensor Kr moms och frakt - Två magnetiska gränslägesgivare - Ett profilkit - En monteringstavla i aluminium - En elektrisk tryckknapp 8. Anslutningskabel för PLC med SysLink till D-sub - En elektrisk givare - Ett indikationsljus Kabel för att koppla MecLab stationer med D-sub till valfri PLC som har SysLink anslutning MecLab påbyggnadsset Artkelnr Kr moms och frakt Anslutningskabel SysLink till D-sub Artikelnr Kr moms och frakt 9. Kompressor 10. Nätaggregat Oljesmord kompressor, extremt tyst 24 V nätaggregat med 4,5 A likström (45 db). Mycket lämplig i klassrum. Inklusive 220 V nätkabel. Med tryckregulator och vattenavskiljare. Kan förse 8 stationer med luft. Nätaggregat - Tryck: 800 kpa (8 bar) Artikelnr Flöde: 50 l/min - Behållarens kapacitet: 25 l Kr moms och frakt - Komprimerad luftuttag: ¼ - Konstruktion: 230 V/50 Hz Kompressor Artikelnr Kr moms och frakt Tillbehör: Kopplingshylsa, kopplingsplugg & slang. Art.nr Kr

7 Tillbehör för sensorer Med dessa tillbehör kan nya funktioner genomföras på MecLab. Perfekta för projektarbeten. Anslutningskabel mellan Sensor/ventilkabel M8/M8, Ljusridå (optisk sensor) MecLab stationer 50 cm Kabelanslutning mellan två Förlängningskabel med 3-pin Ljusbarriär, 50mm, MecLab stationer. Ansluter M8 plugg kontakt eller kontakt komplett med anslutningsingångskanalen på en för att förlänga sensor- eller kabel och monteringsstation till utgångskanalen ventilkablar. tillbehör. på en annan station. Artikelnr Artikelnr Längd 0,5 m, med två 3-pin Kr moms och frakt Kr moms och frakt M8 plugg. Artikelnr Kr moms och frakt Reflektoravkännande fotocell Induktiv sensor Reservdelsväska Fiberoptisk direktavkännande Induktiv sensor, cylindriskt formad Detta är ett hjälpmedel för att enkelt fotocell, komplett med optiska med M8 yttergänga, 0,6 mm av- arbeta med stationerna. Denna fibrer, anslutningskabel och känningsavstånd, komplett med praktisk mini-systainer innehåller: monteringstillbehör. anslutningskabel och monterings m ståltråd Artikelnr tillbehör. - Skiftnycklar, stl 7, 8, 9 och 10 Kr moms och frakt Artikelnr Justerbar skiftnyckel Kr moms och frakt - Avbitartång - Isoleringsborttagningstång - Kabeltång för kabelslut - Skruvmejselset, hex? Skruvmejsel, hex, 0.9:1.3 - Stjärnskruvmejsel, PZ02 kort - Skruvmejsel, flat, 2.5 x 75; 4.0 x Skruvmejsel, flat, Slangavbitare - Slangavbitare för fiberoptisk kabel - Arbetsklossar, röd, svart, silver x kabelstrips 2.5 x x kabeländhylsor x kabeländhylsor 0.75 Artikelnr Kr moms och frakt 6

8 Tillbehör för sensorer Magnetisk cylindergivare Montering av cylindergivare Magnetisk givare för Cylindergivare för att känna på runda cylindrar gripdon av pneumatiska cylindrars kolv- Monteringsset till magnetiska Gränslägesbrytare för att känna av stångsposition, inkl. anslut- gränslägesbrytare, art.nr , gripdonens ändposition på ningskabel på cirklära cylindrar. hanteringsstationen. Artikelnr Artikelnr Artikelnr Kr moms och frakt Kr moms och frakt Kr moms och frakt Elset - 1 elektrisk tryckknapp - 1 elektrisk vridspak - 1 ljusindikator LED Komplett med monteringsmaterial och anslutningskablar. Artikelnr Kr moms och frakt 7

9 Pneumatiska tillbehör (ställdon) Stoppseparator Bistabil 4/2-magnetventil Monostabil 4/2-magnetventil Magnetventil för montering på Elstyrd, manuell omställning Monostabil 4/2-magnetventil, båda sidor av transportbandet, med spärr, komplett med kan omvandlas till en 3/2- stopp- eller separeringsfunktion anslutningar, ljuddämpare, funktion, manuellt ommed anslutningskabel och monteringsfäste och ställning med spärr, monteringstillbehör. monteringsskruvar. komplett med anslutningar, Artikelnr Artikelnr ljuddämpare, monteringsfäste Kr moms och frakt Kr moms och frakt och monteringsskruvar. Artikelnr Kr moms och frakt Stämplingsenhet Dubbelverkande cylinder Vakuum gripdon Pressverktyg att fästa på Dubbelverkande cylinder, 10 mm Vakuum gripdon till magasinstationen eller diameter, 50 mm slaglängd, hanteringsstationen som en transportbandet, bestående komplett med riktingsreglerande ersättning till det mekaniav en enkelverkande cylinder ventil, monteringsplatta och skruvar. ska gripdonet, komplett med 25 mm slaglängd och 10 Artiklenr med vakuumgenerator, 20 mm diameter, komplett med Kr moms och frakt mm diameter suggripdon riktningsreglerande ventil, och monteringstillbehör. monteringsfäste och Artikelnr monteringsskruvar. Kr moms och frakt Artiklenr Kr moms och frakt 8

10 Pneumatiska tillbehör (kopplingsmaterial) Avstängningsventil T-förgrenare Plastslang Manuell avs.ventil med 3/2- T-förgrenare för plastslang, 4 x 0.75 silver 10 m funktion för 6 mm slang- två av varje för 4 mm och 6 Artikelnr diameter, komplett med mm slangdiameter. Kr 86 + moms & frakt monteringsfäste och skruvar. 3 x 0.5 silver 5 m Artikelnr Artikelnr Artiklenr Kr mom och frakt Kr moms och frakt Kr moms & frakt 6 x 1 silver 5 m Artikelnr Kr moms & frakt 4 x 0.75 silver Artikelnr * Kr. 7.20/m + moms & frakt 4 x 0.75 blå Artikelnr * Kr. 7.20/m + moms & frakt 4 x 0.75 svart Artikelnr * Kr. 7.20/m + moms & frakt 4 x 0.75 röd Artikelnr * Kr. 7.20/m + moms & frakt 4 x 0.75 gul Artikelnr * Kr. 7.20/m + moms & frakt 4 x 0.75 grön Artikelnr * Kr. 7.20/m + moms & frakt Blankplugg Blankplugg för att försegla ex.vis QS-4 anslutningar på ventiler. Nominell diameter 4 QSC-4H. Minimum att beställa: 10 st Artikelnr Kr /st + moms och frakt * Min. att beställa: 50 m 9

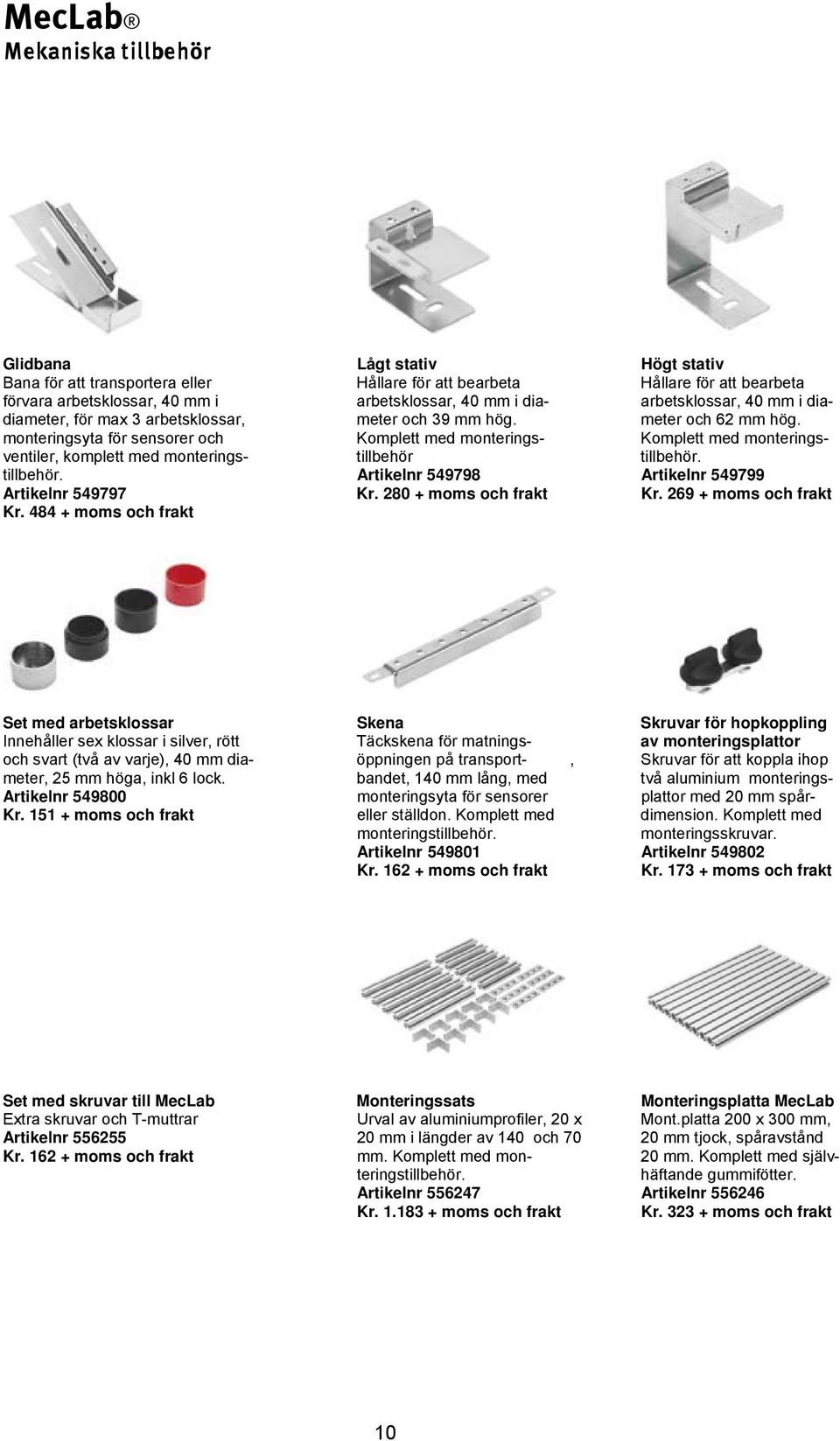

11 Mekaniska tillbehör Glidbana Lågt stativ Högt stativ Bana för att transportera eller Hållare för att bearbeta Hållare för att bearbeta förvara arbetsklossar, 40 mm i arbetsklossar, 40 mm i dia- arbetsklossar, 40 mm i diadiameter, för max 3 arbetsklossar, meter och 39 mm hög. meter och 62 mm hög. monteringsyta för sensorer och Komplett med monterings- Komplett med monteringsventiler, komplett med monterings- tillbehör tillbehör. tillbehör. Artikelnr Artikelnr Artikelnr Kr moms och frakt Kr moms och frakt Kr moms och frakt Set med arbetsklossar Skena Skruvar för hopkoppling Innehåller sex klossar i silver, rött Täckskena för matnings- av monteringsplattor och svart (två av varje), 40 mm dia- öppningen på transport-, Skruvar för att koppla ihop meter, 25 mm höga, inkl 6 lock. bandet, 140 mm lång, med två aluminium monterings- Artikelnr monteringsyta för sensorer plattor med 20 mm spår- Kr moms och frakt eller ställdon. Komplett med dimension. Komplett med monteringstillbehör. monteringsskruvar. Artikelnr Artikelnr Kr moms och frakt Kr moms och frakt Set med skruvar till MecLab Monteringssats Monteringsplatta MecLab Extra skruvar och T-muttrar Urval av aluminiumprofiler, 20 x Mont.platta 200 x 300 mm, Artikelnr mm i längder av 140 och mm tjock, spåravstånd Kr moms och frakt mm. Komplett med mon- 20 mm. Komplett med självteringstillbehör. häftande gummifötter. Artikelnr Artikelnr Kr moms och frakt Kr moms och frakt 10

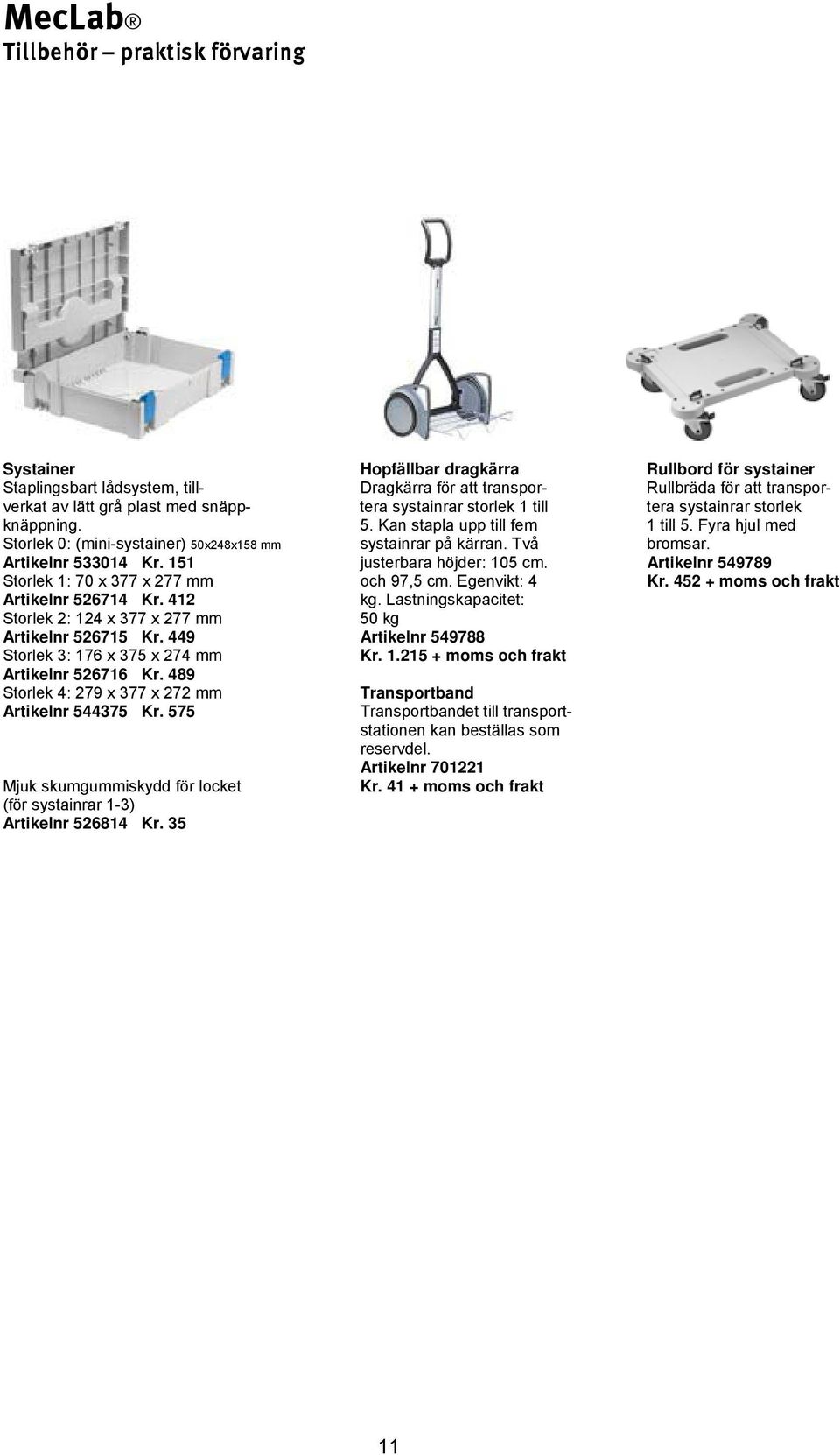

12 Tillbehör praktisk förvaring Systainer Hopfällbar dragkärra Rullbord för systainer Staplingsbart lådsystem, till- Dragkärra för att transpor- Rullbräda för att transporverkat av lätt grå plast med snäpp- tera systainrar storlek 1 till tera systainrar storlek knäppning. 5. Kan stapla upp till fem 1 till 5. Fyra hjul med Storlek 0: (mini-systainer) 50x248x158 mm systainrar på kärran. Två bromsar. Artikelnr Kr. 151 justerbara höjder: 105 cm. Artikelnr Storlek 1: 70 x 377 x 277 mm och 97,5 cm. Egenvikt: 4 Kr moms och frakt Artikelnr Kr. 412 kg. Lastningskapacitet: Storlek 2: 124 x 377 x 277 mm 50 kg Artikelnr Kr. 449 Artikelnr Storlek 3: 176 x 375 x 274 mm Kr moms och frakt Artikelnr Kr. 489 Storlek 4: 279 x 377 x 272 mm Artikelnr Kr. 575 Mjuk skumgummiskydd för locket (för systainrar 1-3) Artikelnr Kr. 35 Transportband Transportbandet till transportstationen kan beställas som reservdel. Artikelnr Kr moms och frakt 11

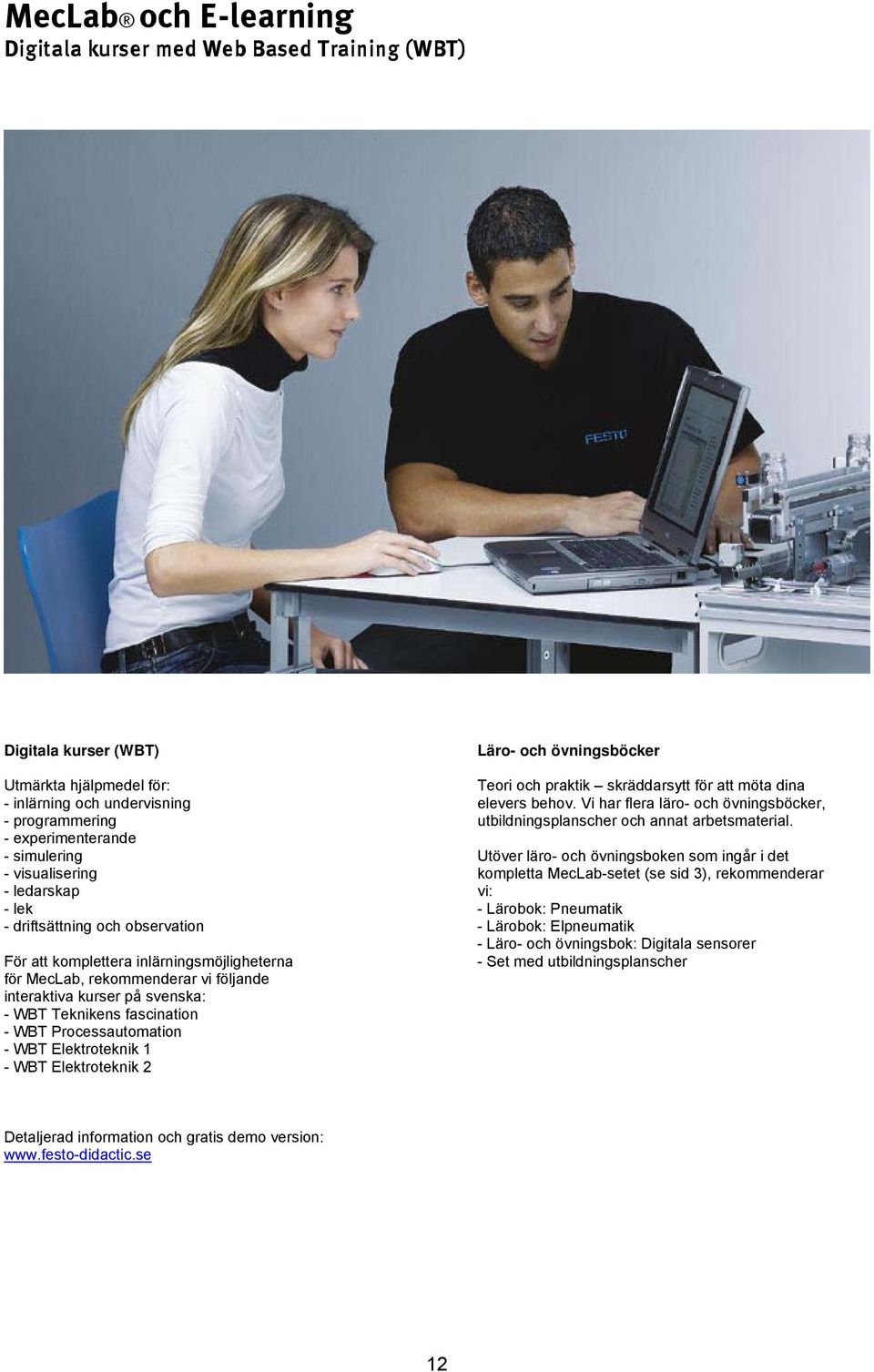

13 och E-learning Digitala kurser med Web Based Training (WBT) Digitala kurser (WBT) Läro- och övningsböcker Utmärkta hjälpmedel för: Teori och praktik skräddarsytt för att möta dina - inlärning och undervisning elevers behov. Vi har flera läro- och övningsböcker, - programmering utbildningsplanscher och annat arbetsmaterial. - experimenterande - simulering Utöver läro- och övningsboken som ingår i det - visualisering kompletta MecLab-setet (se sid 3), rekommenderar - ledarskap vi: - lek - Lärobok: Pneumatik - driftsättning och observation - Lärobok: Elpneumatik - Läro- och övningsbok: Digitala sensorer För att komplettera inlärningsmöjligheterna - Set med utbildningsplanscher för MecLab, rekommenderar vi följande interaktiva kurser på svenska: - WBT Teknikens fascination - WBT Processautomation - WBT Elektroteknik 1 - WBT Elektroteknik 2 Detaljerad information och gratis demo version: 12

14 Teknikens fascination Denna spännande resa genom teknikens historia visar hur uppfinningar har förändrat världen. Nya arbetsformer har skapats; från jägaren till ingenjören. Teknikens fascination är en interaktiv resa genom automationsvärlden. Programmet innehåller många olika multimedia komponenter för att hjälpa dig på din resa. Upplev spänningen av upptäckter och inlärning detta är rena rama inlärningsunderhållning. Den digitala kursen består av fyra avsnitt: Teknik och automation Varje dag stöter vi på teknik och automatiserade processer. Detta inledande avsnitt visar, med praktiska exempel, precis hur mycket livet påverkas av tekniken, förr i tiden och i synnerhet nuförtiden. Automatiseringsteknikens historia Människan har alltid försökt att göra sitt arbete enklare genom mekanisering och automatisering. Fascinerande exempel visar hur svår denna utveckling ibland har varit och hur imponerande resultaten kan bli. Grundprinciper för automationsteknik Detta avsnitt går djupare in på praktiska exempel. En tillverkningsprocess som tidigare utfördes manuellt blir automatiserad: du får lära dig vilka delarna (sensorer, ställdon) och processer (materialflöde, energiflöde, signalflöde) som ingår i en automatiserad process. Teknik och samhälle Teknik och samhälle har alltid varit tätt sammanvävda. Detta avsnitt använder lättförståeliga exempel för att visa hur teknik och samhälle påverkar varandra. Avsnittet visar också teknikens begränsningar och eventuella negativa effekter på samhället. Undervisningstid: ca 6 timmar Antal elever som använder den digitala kursen är obegränsat. Antal samtidiga användare bestäms av antal licenser. En licens på CD-ROM med online aktivering, svenskt tal och svensk text Artikelnr Kr 2 950,- + moms och frakt En nätverkslicens, svenskt tal och svensk text Artikelnr Kr 3 950,- + moms och frakt Varje ytterligare licens kostar kr moms Inga ytterligare licenskostnader, årliga arvoden eller elevlicenser tillkommer. 13

15 Processautomation Processautomation innebär att styrteknik och reglerteknik integreras i maskiner och anläggningar samt att dessa och hela processer arbetar automatiskt. Detta inlärningsprogram tar upp hela bredden inom processautomation på ett lättförklarat sätt. Egenskaper och speciella funktioner förmedlas på ett enkelt sätt via bilder från verkliga situationer, grafiska presentationer av olika processer och animeringar som man själv kan starta och styra. Den digitala kursen innehåller: De tre avsnitten Hantering av ämnen, Planering av anläggningar och Processteknik ger eleven en stegvis handledning till ett komplett system på skärmen. Innehållet i dessa avsnitt reflekterar det som eleven kommer att tillämpa i den praktiska användningen av reglerstationer. Hantering av ämnen Produkttillverkning omfattas oftast av definierade fysikaliska eller kemiska egenskaper. Elevers medvetenhet skall höjas så att han/hon kan uppskatta produktionsvillkor och ta hand om dem på ett rätt sätt. Planering av anläggningar Detta avsnitt visar eleven runt på ett producerande företag och ger förståelse för planering och utveckling av ett processystem. Eleven kan här lära sig de grundläggande delarna av planeringsfasen, med allt från grunderna gällande projektledning från att rita ett kopplingsschema till att slutligen bygga systemet. Processteknik (Reglerteknik) Det stora antalet tekniska processer kan reduceras till fyra typiska områden: filtrering, temperering (kokning), blandning och påfyllning. Uppbyggnad och funktion analyseras med hjälp av de fyra MPS-PA stationerna från Festo och svar ges på de frågor som kan uppstå när man studerar processteknik (reglerteknik). Undervisningstid: ca 4 timmar Antal elever som använder den digitala kursen är obegränsat. Antal samtidiga användare bestäms av antal licenser. En licens på CD-ROM med online aktivering, svenskt tal och svensk text Artikelnr Kr 2 950,- + moms och frakt En nätverkslicens, svenskt tal och svensk text Artikelnr Kr 3 950,- + moms och frakt Varje ytterligare licens kostar kr moms Inga ytterligare licenskostnader, årliga arvoden eller elevlicenser tillkommer. 14

16 Elektroteknik 1 Elektroteknik 2 Dessa båda inlärningsprogram är nya kurser inom området elektroteknik och elektronik. Kurserna är praktiskt orienterade och uppbyggda på ett verklighetsnära sätt. Studier från verkligheten ger en korfattad bild av ämnet. All undervisning ges via ljudklipp, med en berättartext som visas för att förstärka inlärningen. Eleven får regelbundna frågor och svar med hjälp av presentationer och förklaringar, som växlas med aktiviteter och egna uppgifter att lösa. Detta ökar motivationen och inlärningen. Olika verktyg är inbyggda i programmet, såsom Excel arbetsblad, en integrerad räknare, PDF-filer och olika nedladdningar. Programmet innehåller en omfattande ordlista och sökfunktion för text. En uppföljning av studierna sker via övningsuppgifter efter max. fem sidor. Syftet är att få eleven att upp repa, tillämpa och utveckla vad han/hon har lärt sig. Övningar är integrerade under kursen, i slutet av varje inlärningsmoment och i projekten. Under övningen ger pro grammet varje deltagare svar med lämplig feedback. Exempel på kursinnehållet för Elteknik 1: - Sluten krets - Elektrisk ledningsförmåga - Enheter och symboler - Ohms lag - Mätningar i kretsen - Spänningsmatning - Motståndet som en komponent - Seriekoppling av motstånd - Parallellkoppling av motstånd - Spänningsdelare - Motståndet som en sensor - Batteridriven skruvmejsel - Förlängning av mätområdet - Temperaturkontrollerad värme - Nivåkontroll Exempel på kursinnehållet för Elteknik 2: - Elektrisk laddning - Kondensator - En kondensator i DC strömkrets - En kondensator i en AC strömkrets - Applikationer för kondensatorn - Varierade kondensator - Spole - En spole i en DC strömkrets - En spole i en AC strömkrets - Applikationer för spolen - Fysiska variabler - Beräkningar med förändrade värden - Timer för ljus - Kraftproduktion och överföring Undervisningstid: ca 4 timmar per kurs Antal elever som använder den digitala kursen är obegränsat. Antal samtidiga användare bestäms av antal licenser. En licens på CD-ROM med online aktivering, svenskt tal och svensk text Elteknik 1: Artikelnr Elteknik 2: Artikelnr Pris för respektive program är kr 2 950,- + moms och frakt En nätverkslicens, svenskt tal och svensk text Elteknik 1: Artikelnr Elteknik 2: Artikelnr Pris för respektive program är kr 3 950,- + moms och frakt Varje ytterligare licens kostar kr moms Inga ytterligare licenskostnader, årliga arvoden eller elevlicenser tillkommer. 15

17 Lärobok och utbildningsplanscher Styrteknik i automatiserade system MecLab teori och övningar Styrteknik i automatiserade system MecLab teori och övningar Denna bok tar upp de grundläggande delarna inom automatiseringsteknik i ett brett perspektiv. Boken består av nio teorikapitel och tre övningsuppgifter. Boken levereras på cd med fri kopiering på skolan Artikelnr Kr moms och frakt Allt du behöver veta 5 utbildningsplanscher om pneumatik Här får man en omfattande överblick gällande symboler och termer som motsvarar gällande standarder ISO och DIN/EN Innehåll: - Elektriska, pneumatiska och logiska symboler - Systematiskt följddiagram av ett pneumatiskt styrsystem - Elektriska och elektropneumatiska komponenter - Pneumatisk direktstyrning stopp- och tryckreglerande ventiler - Pneumatiska arbetselement Fem utbildningsplanscher pneumatik Artikelnr Kr moms och frakt 16
