Utbildningssystem för el och automation Ellära, fastighetsautomation, elkraftteknik, elmotorstyrning, elmotordrivsystem och industriautomation

Transkript

1 Utbildningssystem för el och automation Ellära, fastighetsautomation, elkraftteknik, elmotorstyrning, elmotordrivsystem och industriautomation

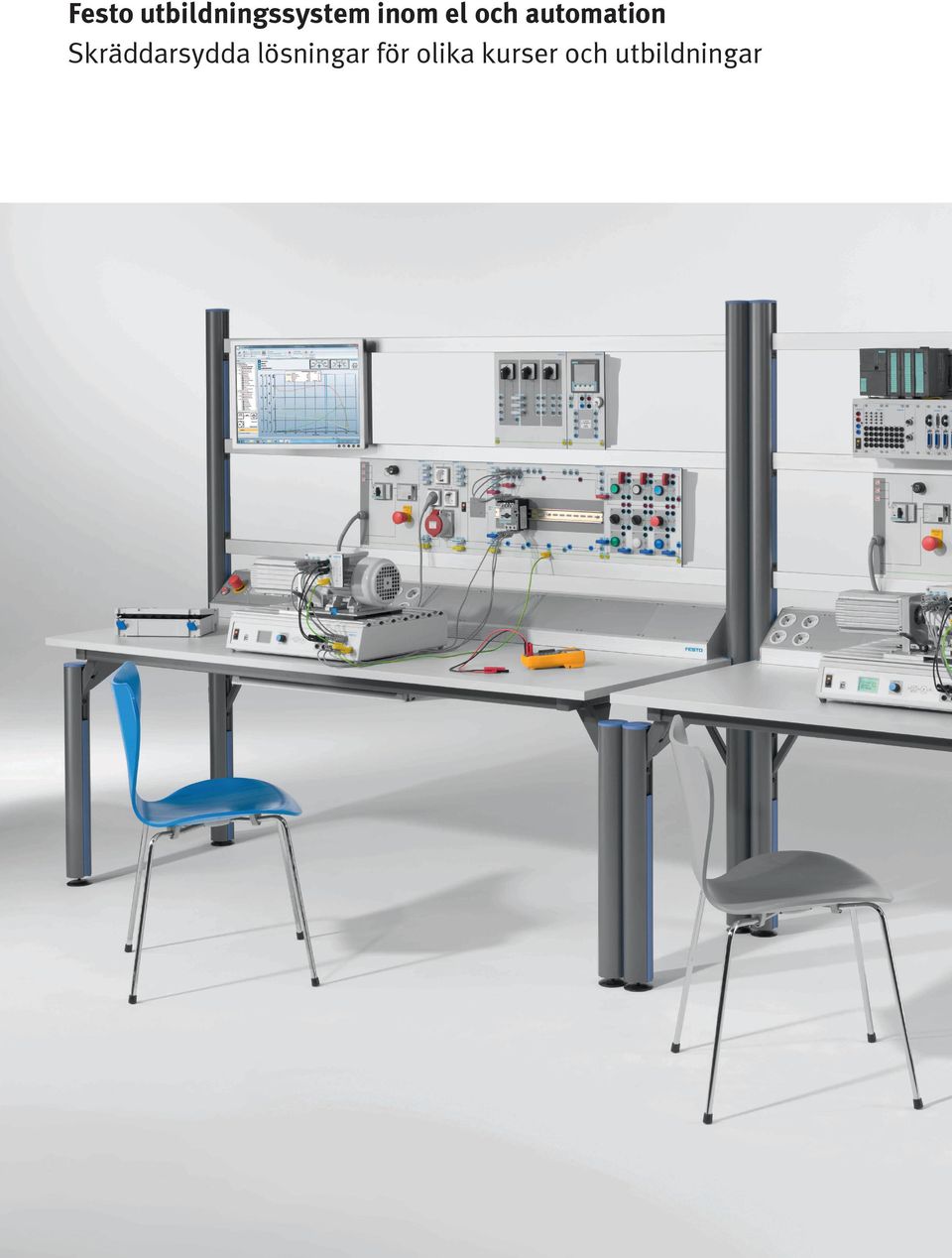

2 Festo utbildningssystem inom el och automation Skräddarsydda lösningar för olika kurser och utbildningar

3 För att kunna ge dig ett mer omfattande utbildningssystem har Festo, med sitt affärsområde Didactic, utvecklat ett nytt produktsortiment inom el och automation som ger dig kompletta utbildningslösningar inom ännu fler områden. Detta innebär en leverantör för alla dina behov av lab.utrustning inom: Elteknik och fastighetsautomation Elektroteknik Elmotorstyrningar och elmotordrivsystem Mät-, styr- och reglerteknik Mekatronik Automationsteknik Med våra nya paket inom el och automation, i kombination med vårt stora utbud av nya el-lab.inredningar, kan du: Lägga till elteknik i sina olika former till din befintliga lab.utrustning från Festo Få en pedagogisk mix av teori och praktiska övningar Gå på djupet med kunskapsmålen i respektive kurs Genomföra en rad laborationer som ger eleverna praktisk erfarenhet Förbereda eleven optimalt för hans/hennes arbetsliv Garantera en säker inlärningsmiljö 3

4 Grunderna inom elteknik och ellära TP 1011 TP 1011 Ett utbildningspaket som ger grundläggande kunskaper i elteknik, ellära och elektronik. Komplett med inbyggda säkerhetsfunktioner är kopplingspanelen med sina tillförlitliga 19 mm anslutningar, basen för laborationer inom elteknik, ellära och elektronik samt för digitalteknik och reglerteknik. De är utrustade med strömförsörjning och integrerad display samt menystyrning. Lab.satserna innehåller alla de komponenter som behövs för grundläggande övningar och de är tydligt märkta med symboler i en praktisk förvaring. Fördelar Konfigurerbar strömförsörjning Inbyggd signalgenerator Integrerad mätenhet för spänning och ström Ett brett urval av de vanligaste elektriska komponenterna Mycket säkra i sin konstruktion med kontakter och uttag baserade på vår senaste säkerhetsteknik Säkra anslutningar på ovan- och undersidan av komponenten gör att mätningar kan utföras utan att eleven behöver ändra kretsen Utbildningsmål Elektriska storheter och samband för likström: Spänning, ström, Ohms lag, elektrisk serie och parallellkoppling i likströmskretsar, linjära/icke-linjära motstånd, effekt och arbete... Elektriska storheter och samband för växelström: Motstånd, spole och kondensator i växelströmskretsar, kretsar med RC, RL och RLC blandade, Y/D-kopplad strömförsörjning. Ledare, halvledare och isolatorer: Olika dioder och lysdioder, olika transistortyper, DIAC, triac och tyristorer... Grundläggande elektronikkretsar: Transistorkopplingar, inklusive: förstärkarkretsar, oscillatorer, likspänningsomvandlare strömförsörjningskretsar, användning av tyristorer och triacs Elektriska och magnetiska fält Grundläggande principer för elkomponenter och överföring av elenergi Olika mättekniker samt metoder för att analysera mätvärden och utföra felsökning och felavhjälpning Ytterligare utbildningsmål Digitala kretsar: Resistiva, induktiva och kapacitiva kretsar Reglerteknik: Elsystemets uppbyggnad och funktion PC program Med en USB-anslutning till kopplingspanelen och vår programvara (tillval), går det att fjärrstyra spänningen och signal generatorers utgångar samt få en visualisering av mätvärden. Läromedel 4 kompletta övningsböcker: Likström (DC-teknik) Växelström (AC-teknik) Halvledare Grundläggande elektroniska kretsar Digitalt och interaktivt läromedel (WBT): Elteknik/Ellära 1 Elteknik/Ellära 2 Elektronik 1 Elektronik 2 4

5 Grundläggande el- och styrteknik med kontaktorer TP 1211 Fördelar Utbildningsmål Option: Transportsystem TP 1211 Ett utbildningspaket för grundläggande el- och styrteknik Grundläggande styrkretsar har fortfarande sin plats inom modern automatiseringsteknik, eftersom enkla automationsuppgifter fortfarande löses med relälogik. Realistiska projekt byggs enkelt upp med komponentsetet utifrån praktiska övningsuppgifter. Uppbyggnad, funktion och användningsområden för komponenterna förklaras ingående. Rätt val av kopplingselement och utrustning är lika viktigt som rätt användning och inställning av säkra komponenter. 3-fas AC matning garanterar elsäkerheten i arbetsstationen Extremt kompakt utrustning Flexibel genom användningen av industrikomponenter Lätt utbyggbar Maximalt utnyttjande ihop med vårt MPS Transfer system och våra elmotorer Kraftiga, vinklade kontaktdon med skruvlås. Hantering av tryckknappar, strömställare, slutande och brytande kontakter Förregling av kontaktorer och tryckknappar Användning av kontaktorer, reläer och säkerhetsanordningar Anslutning och installation av överströmsskydd i Y/D-kretsar Manuell och automatisk drift av Y/D-kopplade kretsar. Timer och flerfunktionsreläer Kunskap om inkoppling av kretsar för fram/back-omkopplare Elmotorer och ledningsdragning av Y/D-start för en 3-fas motor Kunskap om inkoppling av fram/ back-omkopplare med mjukstart Ritning och schemaläsning samt mätning av elektriska storheter Anslutning, urkoppling och funktionsprovning av ett MPS Transfer system med en Y/D-kopplad 3-fas motor och optiska sensorer, ger eleverna en rolig inlärning med variation i övningarna och olika möjligheter till felsökning. Läromedel En komplett övningsbok med praktiska övningar. Digitalt och interaktivt läromedel (WBT): Elmotordrivsystem 1 (Electric Drives 1) 5

6 Servobroms och elmotorsystem TP 1410 Elmotorstyrning Moderna motordrifter kännetecknas av att elektriska och mekaniska komponenter byggs samman för att skapa ett komplett drivsystem. Detta gäller särskilt ifråga om roterande elektriska maskiner, där de grundläggande principerna hos de enskilda komponenterna tillsammans med ett systemtänkande spelar en avgörande roll. Med sitt kompakta utförande, ger denna lab. utrustning ett komplett, flexibelt och lättanvänt servobroms och elmotorsystem, så att eleverna kan testa och prova elmotorer i realistiska situationer med olika belastningar. Det unika pedagogiska konceptet skapar en klar skillnad mellan enheten som testas, styrutrustningen och lasten. Med sitt praktiska Quick- Change System, är det enkelt att sätta upp och byta de motorer och maskiner som ska testas. Olika motorer Shuntmotor och seriemotor, allströmsmotor, kondensatormotor (1-fas asynkron), 3-fas asynkron 230/400V eller 400/690V eller synkronmotor andra finns vid behov. Tillbehör: Frekvensomriktare Olika frekvensomriktare finns som tillbehör, för att ge fler möjligheter i de praktiska övningarna samtidigt som de gör testerna och projekten mer intressanta. Fördelar Säker och kompakt arbetsstation Mycket smidigt system för att ställa upp och byta motorer Stort utbud av motorer finns att välja mellan, vilket ger eleverna möjligheten att prova flera olika drivsystem Kraftfull programvara för att visualisera all relevant data för ett drivsystem Många olika tillbehör finns, vilka ger möjligheter att nå flera kunskapsmål Utbildningsmål För DC, AC och 3-fas elmotorer: Inkoppling och igångkörning Elektriska och mekaniska värden som till exempel ström, vridmoment, effekt (aktiv, reaktiv, skenbar), eftersläpning, verkningsgrad, effektfaktor... Belastning, analys av lastkurva, generatorläge Varvtalsreglering, mjukstart med belastning, ändring av rotationsriktning Säkerhet och skyddsanordningar Utrustning för styrning av elmotorer Driftsättning av elmotorer med tillhörande skyddsanordningar, styrutrustningar och automationsutrustningar (tillbehör). PC program I lab.satsen ingår programmet Drive- Lab som möjliggör manuell styrning av laster, automatisk inspelning av egenskaper och en applikation för belastning av drivsystemet vid test. Visualiseringen vid mätningar kan anpassas individuellt. Läromedel Tre kompletta övningsböcker med praktiska övningar: DC motorer AC motorer 3-fas motorer Digitalt och interaktivt läromedel (WBT): Elmotordrivsystem 1 (Electric Drives 1) 6

7 Elmotordrivsystem Servo- och stegmotorteknik TP 1421/TP 1422 Servo- och stegmotorteknik Festo satsar stort på motordrifter och elektriska axlar för automation, vilket gör dessa lab.set till industriella lösningar som enkelt kan styras och testas. Med den roterande skivan får eleven en garanterad säker och enkel hantering av drivsystemet. De i skivan integrerade gränslägesbrytarna stödjer simulering av en axel med en rotation på ca 340. Mät och regleringar kan genomföras, vilket ger ytterligare kunskapsmål med detta lab.set. I den integrerade simuleringsboxen kan anslutning av alla nödvändiga ingångar göras och tillståndet hos alla viktiga utgångar visas. Detta ger eleven praktiska övningar utan att någon ytterligare hårdvara behövs kopplas in. Mekaniska tillbehör Som tillbehör finns Festo linjär axel för realistiska mätningar och övningar. Den levereras med två induktiva givare och fästen för montering på en profilplatta. Ett annat tillbehör är den nya MPS Hantering stationen (Handling station), som är helt elektrisk och medger en komplett elmotorstyrning i ett automationssystem. Elektriska tillbehör I kombination med en PLC, kan drivsystemet styras via I/O-handskakning eller via ett fältbussystem. Styrsystemet kan ha CAN-bus integrerat. Valfria moduler för Profibus och Device-Net finns att välja till. Fördelar Moderna industrikomponenter från Festo Integrerad simuleringsbox för alla viktigt I/O Mekanisk och elektrisk utbyggbarhet för grundutbildning såväl som högre utbildning med industriella applikationer inom automationsteknik. Utbildningsmål Konfigurering och inställning av parametrar i ett elmotordrivsystem Varvtalsreglering av ett servo- och /eller stegmotorsystem Vridmomentstyrning av en servomotor Referenspunktsinställning Acceleration, retardation, ramper och hastigheter Positionering, sekvensstyrning och reglering av hastighet Mäta hastighet och position samt analysera drivsystemets data Systemoptimering Riskanalys och säkerhet enligt gällande maskindirektiv Driftsättning, felsökning, felavhjälpning och underhåll av olika elmotordrivsystem med tillhörande skyddsanordningar, styrutrustningar och automatikutrustning. PC program Med PC programmet från Festo kan en fullständig konfiguration och parametrering ske. Med programmet görs även datainsamling och optimering av drivsystemet precis som i en industriell installation. Läromedel Två kompletta övningsböcker med praktiska övningar: Servomotorteknik Stegmotorteknik Faktabok om elmotordrivsystem (Electrical Drives Technology) Digitalt och interaktivt läromedel (WBT): Elmotordrivsystem 1 och 2 (Electric Drives 1 and 2) Maskinsäkerhet 7

8 Elsystem och elsäkerhet TP 1111 Fördelar Utbildningsmål Läromedel Grundläggande elsäkerhet i elsystem Att skydda människor och utrustning spelar en mycket viktig roll när man använder elektrisk energi, eftersom det inte är synligt endast dess effekter visar sig. Lämpliga skyddsåtgärder måste därför vidtas för att minimera risker. Inledande övningar ger en introduktion till farorna med elektricitet. De befintliga förhållandena undersöks och de risker som följer av situationen visas genom mätningar. Analys och tolkning av mätresultatet visar vilka skyddsåtgärder som är nödvändiga. Brytare för inkoppling av fel finns integrerade i lab. enheten med en låsbar lucka, vilken ger möjligheter till övningar i felsökning. Ansluts direkt till 3-fas nätet, så att ingen ytterligare strömförsörjning behövs. En Systainer ingår i leveransen, för enkel transport och förvaring av lab.utrustningen. För en praktisk förklaring av skyddsåtgärder, övningar och mätningar, så utförs de med användning av konventionella test- och mätinstrument. Kunskaper om olika elsystem uppbyggnad och funktion: (TN, TT, IT-system), 3-fas system och beteckningar Kunskaper om och användning av skyddsåtgärder i olika elsystem Val av skyddsåtgärder och skyddsanordningar Planering och genomförande av initiala och kontinuerliga mätningar i enlighet med elsäkerhetsdirektivet och gällande standarder Olika mättekniker samt metoder för att analysera mätvärden Söka och avhjälpa fel i trefassystem Identifiera, beskriva och bedöma risker i händelse av fel Komplett övningsbok med praktiska övningar: Elsystem och elsäkerhet Digitalt och interaktivt läromedel (WBT): Skyddsåtgärder i elsystem 8

9 Fastighetsautomation med KNX TP 1311 Fördelar Utbildningsmål Läromedel KNX/EIB fastighetsautomation Moderna byggnader kännetecknas av intelligenta lösningar för belysning, värme och luftkonditionering. Fastighetsautomations system och bussystem spelar en nyckelroll i detta. KNX/EIB EduTrainer används för att förklara och prova användning av denna teknik. Utrustad med den senaste generationen av industriella komponenter utgör det en modern lab. utrustning till skolan. Lab.tavlan och dess tillbehör valdes så att olika nivåer av komplexitet kan förverkligas i den. Detta gör att utrustningen kan användas i såväl grundkurser som påbyggnadskurser. Kompakt, säkert och lätt att använda. Tryckknappssensorer kan användas antingen som vippor eller som enkla knappar Kanalerna i det öppna gränssnittet kan ställas in som både digitala inoch utgångar ON/OFF aktivering, ljusreglering och ett motordrivet solskydd ger möjligheter för styrning av externa komponenter. Det omfattande simuleringsområdet, inklusive dimbara lysdioder, ger många möjligheter för spännande övningar tack vare olika överläggsmasker. Planera och testa grunderna i ett KNX/EIB system Använda olika komponenter i ett KNX/EIB system, som till exempel sensorer, belysning och solavskärmning Styra olika komponenter med KNX/ EIB programmering i olika automationsprojekt och systemlösningar Programmera: intervall för timers, ljusreglerande timers, värme och luftkonditionering Grundläggande systemfunktioner, tekniska begrepp, beteckningar, symboler och enheter Metoder, risker, säkerhet, m.m. Teori och övningsböcker för fastighetsautomation med KNX: Faktabok Övningsbok Systemhandbok PC program Användning av ett PC program för parameterinställning och konfigurering samt programmering av alla komponenter i ett KNX-baserat system för fastighetsautomation. 9

10 Digitala och interaktiva läromedel Enkel, professionell, prisvärd: Classroom Manager nu på svenska! Vår lärplattform, Classroom Manager, är ett snabbt och enkelt sätt att skapa, hantera och följa upp utbildning och kurser i. Det gör att du kan kombinera fysiska kurser, E-learning och många andra media för att skapa en pedagogisk och modern utbildning. Alla digitala läromedel och andra media finns i ett centralt bibliotek. Direkt tillgång till dessa, minskar kraftigt din förberedelsetid inför olika kurser. Eleverna får tillgång till rätt kursmaterial inför varje lektion. Du kan skapa nya prov, frågor eller annat utbildningsmaterial när som helst du behöver det, för att ge eleverna moderna och uppdaterade kurser i sina utbildningar. 10 Elteknik/Ellära 1 och 2 Elektronik 1 och 2 Elmotordrivsystem 1 och 2 Skyddsåtgärder i elsystem Exempel på kursinnehåll: Elektrisk ledningsförmåga Enheter och symboler Ohms lag Spänningsmatning Seriekoppling och parallellkoppling Temperaturkontrollerad värme Kondensator Beräkningar med förändrade värden Elkraftproduktion och överföring i elsystem Exempel på kursinnehåll: Halvledarteknik Dioder Reglerad strömförsörjning Förstärkare Integrerade kretsar Växelspänning av olika frekvenser Filter Exempel på kursinnehåll: Grunderna om elmotordrivsystem Mekaniska och elektriska principer DC motorer En- och 3-fas AC motorer Styrning av en DC motor Styrning av en AC motor Energieffiktivisering Miljöpåverkan Exempel på kursinnehåll: Faran med el Vad är elektriska skyddsåtgärder? Elsäkerhetnivåer och klassificeringar Skillnaden mellan olika standarder Definition och överblick av skyddsåtgärder för att undvika skador Olika elsystem Mätning och mätutrustning

11 Vi kan designa och inreda din egen kurslokal! LabCreator Vår kraftfulla mjukvara LabCreator ger oss möjligheten att designa och inreda hela ditt labb. Festo har lång erfarenhet av att inreda och utrusta kurslokaler runt om i hela världen, speciellt med pneumatik, hydraulik och automationsutrustning. Med vår nya satsning i vårt utbildningssystem, vilket presenteras i denna broschyr, kan vi nu ge dig samma möjligheter inom eltekniken. Vänligen kontakta oss, se ger vi dig ett kostnadsfritt förslag på lösning.

12 Svarskort Ja tack, skicka mig utan kostnad information om: TP 1011 TP 1211 TP 1410 TP 1421 / TP 1422 TP 1111 TP 1131 El-lab.inredningar Digitala och interaktiva läromedel Jag planerar att bygga upp ett nytt labb., så vänligen ta kontakt med mig för en förutsättningslös diskussion. Jag är intresserad av följande: Vänligen skicka info till eller ta kontakt med mig på: Namn Yrke Skola/Avdelning Address E-post Mobiltelefon Fyll i, vik ihop och posta till Festo!

13 Festo AB Didactic Svarspost Kundnr Malmö Frankeras ej. Festo betalar portot.

14 Festo Didactic, Skandinavien Danmark Festo A/S Islevdalvej Rødovre Norge Festo AS Ole Deviksvei Oslo Sverige Festo AB Stillmansgatan 1 Box Malmö Kundcenter Tel. +46 (0) Fax +46 (0) utbildning@festo.se
