Avigilon Control Center Användarhandbok för Standard-klient. Version 6.0

Transkript

1 Avigilon Control Center Användarhandbok för Standard-klient Version 6.0

2 , Avigilon Corporation. Alla rättigheter förbehålles. AVIGILON, the AVIGILON logo, AVIGILON CONTROL CENTER, ACC, HIGH DEFINITION STREAM MANAGEMENT (HDSM), HDSM, AVIGILONAPPEARANCE SEARCH, TRUSTED SECURITY SOLUTIONS, och RIALTO är varumärken som tillhör Avigilon Corporation. Övriga produktnamn som förekommer i detta dokument kan vara varumärken som tillhör sina respektive ägare. En avsaknad av symbolerna och i anslutning till varje förekomst av varumärken i detta dokument innebär inte att äganderätten till varumärket på något sätt skulle avstås. Avigilon Corporation skyddar sina lösningar med patent utfärdade i USA och i andra länder: Såvida inget annat skriftligen och uttryckligen angetts lämnas ingen licens med avseende på upphovsrätt, produktdesign, varumärken, patent eller andra immateriella rättigheter som tillhör Avigilon Corporation eller någon av företagets licensgivare. Detta dokument har framställts och publicerats baserat på de senaste produktbeskrivningarna och produktspecifikationerna. Innehållet i det här dokumentet och specifikationerna för produkten kan komma att ändras utan föregående meddelande. Avigilon Corporation förbehåller sig rätten att utföra sådana förändringar utan föregående meddelande. Varken Avigilon Corporation eller någon av dess partnerbolag: (1) garanterar korrektheten eller fullständigheten hos informationen i det här dokumentet; eller (2) är ansvarig för eventuell användning av eller förlitan på informationen som framgår häri. Avigilon Corporation skall inte hållas ansvariga för eventuella förluster eller skador (inklusive följdskador) som orsakas av förlitan på den information som presenteras här. Avigilon Corporation PDF-CLIENT6-S-A Upplaga: 1 - SV ii

3 Innehållsförteckning Vad är AvigilonControl Center-klienten? 1 Systemkrav 1 Uppdatera hjälpfiler 1 För mer information 2 Avigilon Resource Center 2 Teknisk support 2 Uppgraderingar 2 Feedback 2 Komma igång 3 Starta och stänga av 3 Starta klientprogramvaran 3 Avsluta klientprogramvaran 3 Logga in på och ut från en plats 3 Logga in 4 Logga ut 4 Ändra administratörslösenordet 4 Navigera klienten 5 Funktioner i programfönstret 6 Ikoner i System Explorer 6 Lägga till och ta bort kameror i en vy 7 Lägga till en kamera i en vy 7 Ta bort en kamera från en vy 7 Visa realtidsvideo och inspelad video 7 Åtkomst till fliken Inställningar 7 Systemadministration 9 Platser och servrar 9 Upptäcka platser 9 Dela upptäckta platser mellan användare 10 Hantera platsloggar 10 Hantera användaranslutningar 11 Övervaka hälsotillståndet för en plats 11 Platsinställningar 12 Namnge en plats 13 Licensing webbplatsen 13 iii

4 Aktivera en demolicens 13 Aktivera en licens 15 AutomatiskLicensaktivering 16 ManuellLicensaktivering 16 Avaktivera en licens 16 Återaktivera en licens 17 Redigera platsvyn 18 Ansluta/koppla bort kameror och enheter 19 Upptäcka en enhet 19 Ansluta en enhet till en server 20 Ansluta kameror till en Rialto -videoanalysenhet 21 Redigera enhetsanslutningen till en server 22 Koppla bort en enhet från en server 22 Uppgradera kamerans firmware 22 Användare och grupper 22 Lägga till en användare 23 Redigera och ta bort en användare 23 Företagshierarki 23 Konfigurera en företagshierarki 24 Rankningar 24 Grupper utan rankning 25 Borttagna rankningar 25 Lägga till grupper 26 Redigera och ta bort en grupp 26 Externa meddelanden 27 Konfigurera E-postserver 27 Konfigurera e-postmeddelanden 28 Redigera och ta bort ett e-postmeddelande 29 Aktivera central övervakning 29 Regler 30 Lägga till en regel 30 Redigera och ta bort en regel 31 Säkerhetskopiera systeminställningar 31 Återställa systeminställningar 32 Schemalägga platshändelser 33 Serverinställningar 34 Namnge en server 34 Inspelningsschema 35 iv

5 Lägga till och redigera en mall för inspelningsschema 35 Redigera och ta bort en mall 36 Konfigurera ett veckoschema för inspelning. 36 Inspelning och bandbredd 36 POS-transaktioner 37 Lägga till en POS-transaktionskälla 37 Lägga till ett dataformat för transaktionskälla 38 Lägga till ett transaktionsundantag 39 Redigera och ta bort en POS-transaktionskälla 40 Aktivera servern Analys 40 Enhetsinställningar 42 Allmänt 42 Ange en enhets identitet 42 Konfigurera PTZ 42 Ändra kamerans driftsprioritet 43 Aktivera eller inaktivera videoanalysvisning 44 Starta om en enhet 45 Nätverk 45 Bild och skärm 46 Ändra bild- och visningsinställningar 46 Zooma och fokusera kameralinsen 48 Räta ut fisheye-lins 49 Komprimering och bildhastighet 49 Aktivera inaktiv scen-läge 50 Justera inspelade videoflöden manuellt 51 Bilddimensioner 52 Rörelsedetektion 52 Konfigurera pixelrörelsedetektion 53 Ställa in klassificerad objektsrörelseupptäckt 54 Självinlärande videoanalys 56 Konfigurera videoanalyskameror 56 Konfigurera videoanalysenheter 57 Självinlärning 58 Vad är självinlärning? 59 Aktivera självinlärning 59 Exempelbaserad inlärning 60 v

6 Tilldela Inlärningsmarkörer 60 Hantering Inlärningsmarkörer 61 Tillämpa Inlärningsmarkörer på enheten 61 Ta bort Inlärningsmarkörer från enheten 62 Videoanalyshändelser 62 Lägga till videoanalyshändelser 62 Redigera och ta bort videoanalyshändelser 63 Privata områden 64 Lägga till ett privat område 64 Redigera och ta bort ett privat område 64 Manuell inspelning 64 Digitala indata och utdata 65 Konfigurera digitala indata 65 Konfigurera digitala utdata 65 Mikrofon 66 Högtalare 67 Klientinställningar 68 Allmänna inställningar 68 Inställningar för videovisning 69 Visa analog video i osammanflätat läge 69 Visa logiskt ID 69 Visa bildöverlägg 69 Ändra skärmkvalitet 70 Ändra bildskärmsjusteringsinställningar 71 Inställningar för styrpinne 71 Konfigurera ett Avigilon USB Professional Joystick Keyboard för vänsterhänt användning 71 Konfigurera en standard USB-styrpinne 72 Upptäcka platser 72 Ordna vyer 74 Lägga till och ta bort en vy 74 Vy-layouter 74 Välja en layout för en vy 74 Redigera en vylayout 74 Skapa en helskärmsvy 76 Avsluta helskärmsläge 76 vi

7 Rotera mellan vyer 76 Sparade vyer 76 Spara en ny vy 76 Öppna en sparad vy 77 Redigera en sparad vy 77 Byta namn på en sparad vy 77 Ta bort en sparad vy 77 Övervakning av video 78 Zooma och panorera i en video 78 Använda zoomverktygen 78 Använda panoreringsverktygen 78 Maximera och återställa en bildpanel 78 Maximera en bildpanel 78 Återställa en bildpanel 78 Utföra justeringar av bildpanelvisningar 79 Lyssna på ljud i en vy 79 Använda digital avimning 80 Utlösa anpassade tangentbordskommandon 80 Kontrollera realtidsvideo 80 Sända ut ljud i en vy 80 Använda direkt återuppspelning 81 PTZ-kameror 81 Kontrollera PTZ-kameror 81 Programmera PTZ-rörelser 84 Utlösa manuell inspelning 85 Kamerans inspelningsstatus 85 Starta och stoppa manuell inspelning 85 Utlösa digitala utdata 85 Övervaka POS-transaktioner i realtid 85 Kontrollera inspelad video 86 Spela upp inspelad video 86 Synkronisera uppspelning av inspelad video 87 Aktivera synkroniserad uppspelning av inspelad video 88 Inaktivera synkroniserad uppspelning av inspelad video 88 Lägga till bokmärke för inspelad video 88 Lägga till ett bokmärke 88 Exportera, redigera och ta bort ett bokmärke 89 Granska inspelade POS-transaktioner 89 vii

8 Arbeta med kartor 89 Lägga till en karta 90 Använda en karta 91 Redigera och ta bort en karta 92 Arbeta med webbsidor 92 Lägga till en webbsida 93 Använda en webbsida 93 Redigera och ta bort en webbsida 93 Sök 94 Utföra en händelsesökning 94 Visa sökresultat 94 Utföra en rörelsesökning 95 Visa sökresultat 96 Utföra en Miniatyrbildssökning 96 Visa sökresultat 97 Utföra Transaktioner för textkälla-sökning 98 Visa sökresultat 98 Utföra en sökning efter bokmärke 98 Visa sökresultat 99 Hantera flera bokmärken 99 Exportera 101 Exportera en ögonblicksbild av en bild 101 Exportera ursprunglig video 103 Exportera AVI-video 104 Exportera stillbilder 106 Exportera en bildutskrift 108 Exportera WAV-ljud 108 Arkiv 110 Arkivera inspelad video på begäran 110 Bilaga 111 Detaljerade funktionsbeskrivningar 111 Beskrivningar av vad som utlöser e-postmeddelande 111 Beskrivningar av gruppbehörighet 112 Beskrivningar av videoanalyshändelser 114 Beskrivningar av regelhändelser och åtgärder 117 viii

9 Regelhändelser 117 Regelåtgärder 120 Regelvillkor 121 Uppdatera kundprogramvara för hantering av högupplöst video i Avigilon -kontrollpanel 121 Rapportera fel 122 Tangentbordskommandon 122 Bildpanels- och kamerakommandon 122 Vyflikskommandon 124 Vylayoutkommandon 124 Uppspelningskommandon 125 PTZ-kommandon (digitala och mekaniska) 126 ix

10 Vad är AvigilonControl Center-klienten? Klientprogramvaran Avigilon Control Center (ACC) fungerar med Avigilon Control Centerserverprogramvara för att ge dig tillgång till och kontroll över ditt övervakningssystem. Klientprogramvaran gör att du kan se direktsänd och inspelad video, övervaka händelser och kontrollera användaråtkomst till systemet Avigilon Control Center. Du kan också konfigurera övervakningssystemet med klientprogramvaran. Klientprogramvaran kan köras på samma dator som serverprogramvaran, eller på en fjärrdator som ansluter till platsen via ett lokalt nätverk (LAN) eller ett trådlöst nätverk (WAN). Vad du kan göra i klientprogramvaran beror på vilken version av serverprogramvaran du använder. Det finns tre tillgängliga versioner av serverprogramvaran: Core, Standard och Enterprise. En översikt över funktionerna i respektive version finns på Avigilons webbplats: Systemkrav Minsta systemkrav Rekommenderade krav Monitorupplösning x x OS* Windows Vista, Windows 7 (32-bit eller 64- bit), Windows 8, Windows 8.1 eller Windows 10 Windows 7 (64-bitars) CPU Intel Dual Core 2.0 GHz-processor Quad Core 2.0 GHz RAM-minne 2 GB 2 GB Videokort PCI Express, DirectX 10.0-kompatibelt med 256 MB RAM Nätverkskort 1 Gbps 1 Gbps Hårddiskutrymme 500 MB 500 MB PCI Express, DirectX 10.0-kompatibelt med 256 MB RAM * För alla Windows-versioner rekommenderar vi att den senaste versionen av Microsoft service pack installeras. Uppdatera hjälpfiler Hjälpfilerna för klientprogramvaran för Avigilon Control Center och programvaran för Virtuell matris lagras tillsammans med serverprogrammet för Avigilon Control Center. Om någon av dessa komponenter uppdateras före de andra, kan hjälpfilerna bli föråldrade eller beskriva funktioner som för närvarande inte stöds av ditt system. Vad är AvigilonControl Center-klienten? 1

11 Om hjälpfilerna blir föråldrade kan du ladda ned och installera de senaste hjälpfilerna från Avigilons webbplats: Hjälpfilens installerare är uppdelade i regionala språkpaket. Om hjälpfilerna beskriver en funktion som för närvarande inte stöds av din programinstallation, uppgraderar du till den senaste versionen. För mer information Besök Avigilon på för ytterligare produktdokumentation. Avigilon Resource Center Registrera dig för åtkomst till Avigilon Resource Center där du får tillgång till ytterligare resurser för dina Avigilon-produkter. Resource Center är en webbplats där du hittar kostnadsfria utbildningsvideor, produktdokumentation och andra supportresurser för självstudium. Registrera dig och logga in på Teknisk support För att kontakta Avigilon tekniska support, besök Uppgraderingar Uppgraderingar av programvara och firmware läggs ut för hämtning så fort de blir tillgängliga. Du kan söka efter tillgängliga uppgraderingar på: Feedback Vi sätter stort värde på dina synpunkter. Skicka gärna kommentarer om våra produkter och tjänster till feedback@avigilon.com. För mer information 2

12 Komma igång När klientprogramvaran Avigilon Control Center har installerats kan du börja använda övervakningssystemet Avigilon High Definition Stream Management (HDSM) omedelbart. Följ relevanta instruktioner i det här avsnittet för att komma igång. Starta och stänga av Klientprogramvaran Avigilon Control Center kan startas eller stängas av när som helst videoinspelning påverkas inte eftersom den styrs separat av serverns programvara. Starta klientprogramvaran Gör något av följande: Öppna startmenyn, välj Alla program eller Alla appar > Avigilon > Avigilon, Control Center Klient. Dubbelklicka på eller på genvägsikonen. Via administrationsverktyget för Avigilon Control Center klickar du på Starta klienten för Control Center. Mer information finns i serverhandboken för AvigilonControl Center. När du uppmanas till det loggar du in på din plats. Du kan bara komma åt kameror och video efter att du loggat in. Mer information finns i Logga in på och ut från en plats på sidan 3. Avsluta klientprogramvaran 1. I klientens övre högra hörn väljer du > Avsluta. 2. När bekräftelsedialogrutan visas, klicka på Ja. Logga in på och ut från en plats För att få åtkomst till funktionerna i ditt ACC övervakningssystem måste du logga in på en plats. Standardinloggningsuppgifterna för administratörsåtkomst är administrator som användarnamn och inget lösenord. För att skydda administratörskontot rekommenderar vi att systemadministratören genast skapar ett lösenord för kontot efter den första inloggningen. Systemadministratören kan sedan skapa användarkonton för andra användare. Komma igång 3

13 Logga in 1. Öppna fliken Platsinloggning. Fliken Platsinloggning visas automatiskt om du startar klientprogramvaran för första gången. För att gå till flikenplatsinloggning manuellt gör du något av följande: Välj > Logga in... i övre högra hörnet på fönstret. Överst i applikationsfönstret klickar du på för att öppna menyn Ny uppgift. Klicka därefter på. 2. Till vänster om fliken Platsinloggning, välj en eller flera platser. Om den önskade platsen inte visas klickar du på Sök plats... för att leta efter platsen. 3. Ange ditt användarnamn och lösenord för de valda platserna. 4. Klicka på Logga in. Du är inloggad på valda platser. Om du vill få ett meddelande när nya eller frånkopplade platser går online markerar du kryssrutan Meddela mig när ytterligare platser blir tillgängliga. Om du vill se inloggningssidan varje gång du startar klientprogramvaran markerar du kryssrutan Visa denna flik vid start. Om du föredrar att inte logga in varje gång kan du inaktivera det här alternativet och konfigurera automatisk inloggning från dialogrutan Klientinställningar. Logga ut Du kan logga ut från en eller alla platser när du vill. Om du vill... Logga ut från en eller flera platser Logga ut från alla platser Gör du så här... Välj en eller flera platser i System Explorer. Högerklicka och välj Logga ut. 1. I klientens övre högra hörn väljer du > Logga ut. 2. Klicka på Ja i bekräftelsedialogrutan. Närliggande uppgifter Upptäcka platser 72 Ändra administratörslösenordet 4 Allmänna inställningar 68 Ändra administratörslösenordet Efter att du loggar in med standardinloggningsuppgifterna för administratörer första gången rekommenderar vi att du ändrar standardlösenordet för administratörer. Logga in 4

14 1. Överst i applikationsfönstret klickar du på för att öppna menyn Ny uppgift. Klicka på när menyn visas. 2. På fliken Inställningar klickar du på. 3. I följande dialogruta väljer du användarnamn för administratör och klickar på. 4. Klicka på Ändra lösenord I nästa dialogruta anger du ett nytt lösenord och bekräftar detta. 6. Klicka på OK. Tips: Om du glömmer administratörslösenordet är det svårt att återställa lösenordet och det påverkar alla servrar på platsen. För att undvika problemet rekommenderar vi att du skapar minst en andra användarnivå för administratörer som backup. Navigera klienten När du har loggat in fylls klientprogramfönstret för Avigilon Control Center med alla funktioner är tillgängliga för dig. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Figur 1: Programfönstret för klientenavigilon Control Center Navigera klienten 5

15 Funktioner i programfönstret Område Beskrivning Visar alla element i övervakningssystemet. 1 Systemutforskaren Använd fältet Sök... för att snabbt hitta allt som är tillgängligt i System Explorer. Du kan söka efter objekt baserat på namn, och du kan också söka efter enheter baserat på plats, logiskt ID, serienummer och IPadress. 2 Vyflik 3 Bildelement Tips: Innehållet i System Explorer ändras beroende på vilken flik som är öppen. Exempelvis visas inte servrar på vyfliken. Här kan du övervaka video och ordna bildpaneler. Du kan ha flera vyer öppna samtidigt. Visar video i realtid eller inspelad video från en kamera. Knapparna som reglerar videon visas när du flyttar musen till bildpanelen. 4 Verktygsfält Ger snabb åtkomst till vanliga verktyg. 5 Uppgiftsflikar Visar alla flikar som är öppna för tillfället. Knappen Ny uppgift Menyn Programmeny Öppnar menyn Ny uppgift så att du kan välja och öppna nya uppgiftsflikar. Du kan komma åt avancerade verktyg som Sök och Exportera, eller funktioner för systemadministration som Platsinställningar. Den här menyn ger åtkomst till lokala programinställningar som Klientinställningar. Du kan också öppna ett nytt fönster från denna meny. Den markerade siffran anger antalet systemmeddelanden som kräver din uppmärksamhet. Klicka på siffran om du vill visa listan med meddelanden. Systemmeddelandelista Markeringsfärgen anger det senaste meddelandets allvarlighetsgrad. Röd = Fel Gul = Varning Grön = Information Ikoner i System Explorer Ikon Beskrivning En plats. Under en plats visas alla anslutna enheter och länkade funktioner i systemet. En server. En kamera. En PTZ-kamera. En kodare. En sparad vy. En karta. Funktioner i programfönstret 6

16 Ikon Beskrivning En webbsida. Lägga till och ta bort kameror i en vy För att övervaka video lägger du till en kamera i en vy. Kameravideo kan när som helst tas bort från en vy. Lägga till en kamera i en vy Gör något av följande: Dra kameran från System Explorer till en tom bildpanel på vyfliken. Dubbelklicka på en kamera i System Explorer. I System Explorer högerklickar du på kameran och väljer Lägg till vy. Kameran läggs till i nästa tomma bildpanel i vylayouten. Tips: Du kan dra samma kamera till flera bildpaneler om du vill titta på video med olika zoomningsgrad. Ta bort en kamera från en vy Gör något av följande: Högerklicka på bildpanelen och välj Stäng. Klicka på i bildpanelen. Visa realtidsvideo och inspelad video OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. När du övervakar video på en monitor kan du välja att titta på inspelad video och video i realtid i samma vy, eller bara en typ av video per vy. När du har lagt till kameror på fliken Vy kan du göra följande: Klicka antingen på Realtid eller Inspelad i verktygsfältet för att växla alla bildpaneler i vyn mellan direktsänd eller inspelad video. Om du vill växla mellan inspelad video och video i realtid i enskilda bildpaneler högerklickar du på bildpanelen och väljer Realtid eller Inspelad. Bildpaneler som visar inspelad video har en grön kant. Åtkomst till fliken Inställningar På fliken Inställningar konfigurerar du de flesta delar av systemet, inklusive platser, servrar och kameror. Följ något av följande steg för att öppna fliken Inställningar: Lägga till och ta bort kameror i en vy 7

17 Överst på applikationsfönstret klickar du på för att öppna menyn Ny uppgift. Klicka därefter på. I System Explorer, högerklicka på den enhet som du vill konfigurera, välj därefter Inställningar. Figur 2: Fliken Inställningar På fliken Inställningar visas System Explorer till vänster och Inställningar-alternativen visas till höger. Inställningaralternativen ändras beroende på vilken enhet som väljs i System Explorer. Åtkomst till fliken Inställningar 8

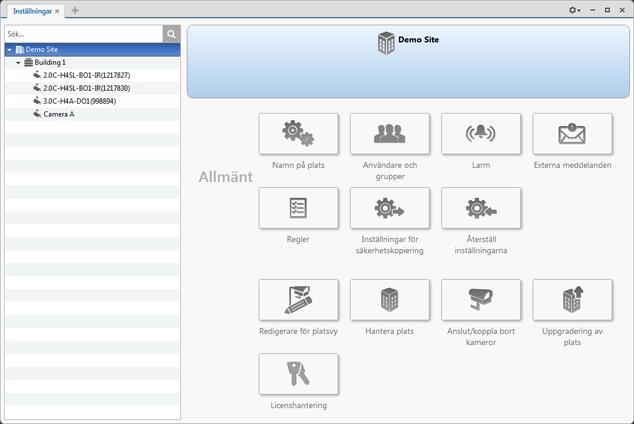

18 Systemadministration OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. I Avigilon Control Center 5, underhålls servrar i kluster som kallas platser. På platsnivå kan du hantera en servers enhetsanslutningar och konfigurera systemhändelser som gäller för hela platsen. På servernivå kan du hantera inspelningarna och bandbredden för varje servers anslutna kameror. På enhetsnivå kan du ändra kamerans bildkvalitet och andra enhets-specifika funktioner. Samtliga inställningar för plats, server och enhet kan konfigureras från fliken Inställningar. Platser och servrar I programvaranavigilon Control Center är servrarna organiserade i grupper som kallas platser. Eftersom systemet är ordnat i grupper kan du hantera användaråtkomst och systemomfattande händelser via platsinställningarna. Platsinställningarna lagras på servern, eller på alla servrar i ett system med flera servrar. Beroende på vilken system- och licensversion du har, kan du ha flera servrar på en plats. Om det finns flera servrar på en plats kan uppgifter och systemdata fördelas mellan servrarna så att systemet kan fortsätta att köra även om det uppstår problem på en server. På en plats ansvarar varje enskild server för hanteringen av de enheter som är anslutna till den. Mer specifikt kontrollerar servern videoinspelningen. Via serverinställningarna kan du styra när video spelas in, hur länge den sparas och hur mycket bandbredd som används för att streama video. Upptäcka platser Om datorn finns i samma nätverkssegment (undernät) som en plats, upptäcks platsen automatiskt och visas i System Explorer. Om platsen som du vill komma åt inte visas i listan beror det på att den finns i ett annat undernät och måste upptäckas manuellt. Det finns ingen gräns för hur många platser som kan upptäckas av klientprogramvaran. Tips: När du har upptäckt och loggat in på en överordnad plats identifieras alla underordnade platser automatiskt. När en server ansluts till systemet läggs den som standard till på en plats med samma namn. Om du vill hitta en ny server måste du söka efter serverns plats. Systemadministration 9

19 1. Öppna dialogrutan Sök plats. I klientens övre högra hörn väljer du > Logga in... På fliken Platsinloggning klickar du på Sök plats... Alternativt, välj > Klientinställningar > Nätverk på plats. På fliken Nätverk på plats klickar du på Sök plats Ange IP-adress/värdnamn: och Basport: för servern på platsen som du vill upptäcka. Basporten är som standard. Du kan ändra basportnumret i administrationsverktyget för Avigilon Control Center. Mer information finns i serveranvändarhandboken för Control Center från Avigilon. 3. Klicka på OK. Om platsen hittas läggs den automatiskt till i platslistan. Om platsen inte hittas kontrollerar du följande och försöker igen: Nätverksinställningarna är rätt konfigurerade. Brandväggen blockerar inte programmet. Serverprogramvaran för Avigilon Control Center körs på den server som du sökte efter. Dela upptäckta platser mellan användare OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Om du manuellt har upptäckt en plats kommer alla användare med tillgång till samma kopia av programmet att kunna få tillgång till den upptäckta platsen. Platsen kommer dock att döljas om användaren inte har behörighet att komma åt den upptäckta platsen. Anslutningshastigheten som används för att ansluta till den upptäckta platsen kommer att vara densamma för alla användare. Hantera platsloggar Platsloggar registrerar händelser som inträffar i ACC. Detta är praktiskt om du behöver spåra systemanvändningen och diagnostisera problem. Du kan filtrera objekten som visas i loggen och spara den i en separat fil som kan skickas till Avigilons support. OBS: Platsloggar sparar information om systemhändelser så länge videodata är tillgängliga eller i 90 dagar, beroende på vilket som är längst. 1. I menyn Ny uppgift klickar du på. Fliken Platsloggar visas. 2. I övre vänstra området av Visa händelsetyper: väljer du den typ av loggar du vill se. 3. I området Händelsekällor: kan du filtrera loggarna genom att välja en specifik plats, server eller enhet. 4. I området Tidsintervall för sökning: anges datum- och tidsintervall för sökningen. Dela upptäckta platser mellan användare 10

20 5. Klicka på Sök. 6. Välj ett sökresultat om du vill visa händelseinformationen längst ned på fliken. 7. Om du vill spara resultatet från loggsökningen klickar du på Spara händelser i fil... Du kan välja att spara sökresultatet som en textfil eller som en kommaseparerad CSV-fil. Hantera användaranslutningar Om du upptäcker att för många användare är inloggade med samma användarnamn eller att inaktiva användare hindrar aktiva användare från att ansluta till en plats, kan du tvinga vissa användare att logga ut. 1. I menyn Ny uppgift klickar du på. Fliken Användaranslutningar visas. 2. Välj en plats i System Explorer för att visa en lista över alla aktuella användare på höger sida. Användarna är listade enligtanvändarnamn och Datornamn så att användare som delar en inloggning visas separat. I kolumnen Varaktighet för inloggning visas hur länge användaren har varit inloggad på platsen. 3. Välj en användare och klicka sedan på Logga ut användare för att tvinga användaren att logga ut från platsen. Övervaka hälsotillståndet för en plats Du kan enkelt övervaka platsens hälsotillstånd genom att visa en snabböversikt på fliken Platshälsa. I menyn Ny uppgift klickar du på. Fliken Platshälsa visas. o För att exportera en PDF-kopia med all information om platsen klickar du på Exportera platsrapport till PDF i det nedre högra hörnet. Statusikoner bredvid varje platsnamn identifierar platsens övergripande tillstånd. Välj en plats i System Explorer för att visa status för anslutna servrar. Om dina platser är konfigurerade till en familj kan du se status för alla underordnade platser om du är inloggad på den överordnade platsen. Om du bara är inloggad på en underordnad plats visas statusen för överordnad plats som okänd. Följande hälsa symboler identifiera status för varje komponent i den ACC programvara: Komponenten fungerar normalt. Komponenten kräver din uppmärksamhet. Komponenten är otillgänglig eller frånkopplad. Komponentens status är okänd. Längst upp på fliken kan du klicka på något av filtren för att välja vilken typ av information som ska visas. Som standard visas all tillgänglig information. Informationen inkluderar: Hantera användaranslutningar 11

21 Funktion Beskrivning Servernamn Längst upp i varje ruta visas namnet på den enskilda servern på platsen. Bredvid namnet visas serverstatus. Allmän information: Information om servern på platsen. Server-IP: Kameralicenser som används: CPU-inläsning av ACC-server: Minnesanvändning för ACC-server: Tillgängligt systemminne: Starttidpunkt: Serverns IP-adress. Antalet kameror som för närvarande är anslutna till servern. Mängden processorkraft i procent som används av serverprogramvaran för Avigilon Control Center. Mängden minne som används av serverprogramvaran för Avigilon Control Center. Mängden lagringsutrymme som är tillgängligt för videoinspelning. Hur lång tid servern har varit igång sedan den senast omstartades. Nätverksadaptrar: Nätverken som servern är ansluten till, inklusive nätverksanslutningens IP-adress, nätverkshastighet och mängden data som passerar genom anslutningen. Adapternamn Länkhastighet IP Inkommande Utgående Namnet på den nätverksadapter som är ansluten till servern. Maximal hastighet som stöds av nätverksadaptern. Nätverksadapterns IP-adress. Kameror: Information om enheterna som är anslutna till denna server. Hastigheten på inkommande data. Detta innefattar även videoinspelning. Hastigheten på utgående data. Detta innefattar även videoflöden till klientprogramvaran. OBS: Om enheten är frånkopplad visas kanske enhetens information fortfarande men kolumnen Kompression blir tom eftersom det inte finns något videoflöde. Allmän Nätverk Maskinvara Kompression Enhetens namn, modellnummer och placering. Enhetens IP- och MAC-adress. Enhetens serienummer. Videokomprimering, upplösning, kvalitet och bilder per sekund (ips) för streamad video från enheten. Platsinställningar De inställningar som lagras på platsnivå påverkar alla användare och enheter på platsen. Exempel på dessa inställningar är information om användarkonton och e-postmeddelanden. Här kan du även konfigurera System Explorers layout och lägga till eller ta bort enheter på en plats. Platsinställningar 12

22 OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Namnge en plats Ge platsen ett beskrivande namn så att den enkelt kan identifieras i System Explorer. Annars använder platsen namnet på den server som den ursprungligen upptäcktes med. 1. På platsfliken Inställningar klickar du på. 2. Ange ett namn på platsen i efterföljande dialogruta. 3. Klicka på OK. Licensing webbplatsen Efter installerande den ACC Server, måste du installera och använda den ACC klienten att tillämpa din programvarulicens till ansökan. Platsen kan ha licens för version Core, Standard eller Enterprise. Om du kör version Enterprise används denna procedur också för att lägga till integreringslicenser. Aktivera en demolicens Innan du köper licenser kan du tillämpa en demolicens. Med hjälp av demolicenser kan du använda ACC för den aktuella licensversionen under en begränsad tid för att utvärdera programvaran. För att kunna använda ACCprogramvara tills vidare måste du köpa en licens. Demolicenser kan aktiveras automatiskt eller manuellt. För att kunna aktivera en demolicens automatiskt måste ACC-klienten ha tillgång till internet. 1. I platsfliken klickar du på.inställningar 2. I den Licenshantering fönster, klicka på Begär demolicens Välj fliken Automatisk eller Manuell högst upp i fönstret. På fliken Automatisk väljer du önskad licensversion från rullgardinslistan. Klicka på Aktivera nu. Demolicensen aktiveras för platsen. På fliken Manuell ska du göra följande: a. Välj önskad licensversion från rullgardinslistan. b. I fönstret Spara som väljer du var du vill spara aktiveringsfilen som genereras av systemet. Du kan även byta namn på aktiveringsfilen. c. Klicka på Spara. d. På en dator med tillgång till internet, öppna en webbläsare och gå till Namnge en plats 13

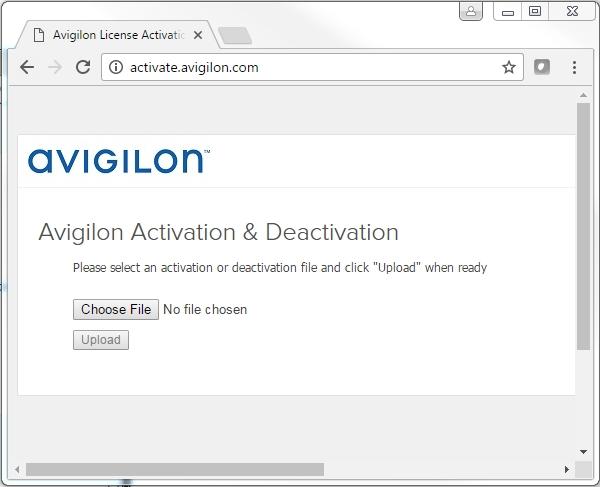

23 Figur 3: Webbsidan för Avigilon-licensaktivering e. Bläddra fram aktiveringsfilen på datorn och klicka på Överför. Filen med den aktiverade licensen hämtas automatiskt. Om den inte gör det väntar du tills du uppmanas att hämta den. f. Fyll i produktregistreringssidan om du vill få produktuppgraderingar från Avigilon och klicka sedan på Registrera. Aktivera en demolicens 14

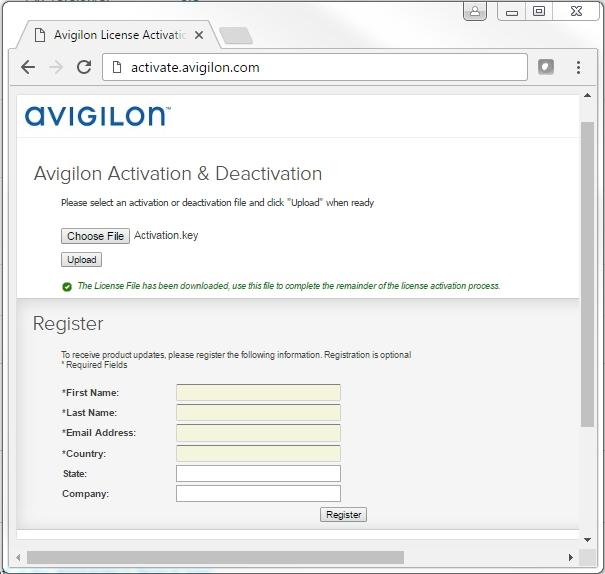

24 Aktivera en licens Figur 4: Webbsidan för produktregistrering g. Återvänd till ACC-klienten och klicka på Använd... h. Leta upp den hämtade licensfilen och klicka på Öppna. i. När fönstret Bekräfta licenser visas, klicka på OK. Licenserna är aktiveras för webbplatsen. Att använda alla funktioner i din föredragna utgåva av den ACC programvara för en obegränsad tid, måste du aktivera en licens. Licenser kan aktiveras automatiskt eller manuellt. För att kunna aktivera en licens automatiskt måste ACCklienten ha tillgång till internet. 1. I platsfliken klickar du på.inställningar 2. I den Licenshantering fönster, klicka på Lägg till licens... Aktivera en licens 15

25 AutomatiskLicensaktivering 1. Från toppen av fönstret, Välj den Automatisk fliken. 2. Ange produktnyckeln. En bock visas om den är giltig. 3. Om du har flera produktnycklar klickar du på Lägg till nyckel och anger nästa produktnyckel. Om du har flera produktnycklar som anges i en textfil kan du kopiera och klistra in dem i produktnyckelfältet. Om ogiltiga produktnycklar klistras in visas antalet ogiltiga produktnycklar. Du visar ogiltiga produktnycklar genom att klicka på Kopiera till Urklipp och klistra in produktnycklarna i en textfil. 4. Om du behöver ta bort den sista produktnyckeln, klicka på Ta bort senaste nyckel. 5. Rensa alla produktnycklar, klicka på Rensa. 6. När alla licenser för denna webbplats har lagts till klickar du på Aktivera nu. ManuellLicensaktivering 1. Från toppen av fönstret, Välj den Manuell fliken. 2. Ange produktnyckeln. En bock visas om den är giltig. 3. Om du har flera produktnycklar klickar du på Lägg till nyckel och anger nästa produktnyckel. Om du har flera produktnycklar som anges i en textfil kan du kopiera och klistra in dem i produktnyckelfältet. Om ogiltiga produktnycklar klistras in visas antalet ogiltiga produktnycklar. Du visar ogiltiga produktnycklar genom att klicka på Kopiera till Urklipp och klistra in produktnycklarna i en textfil. 4. Om du behöver ta bort den sista produktnyckeln, klicka på Ta bort senaste nyckel. 5. Rensa alla produktnycklar, klicka på rensa. 6. När alla fabrikaten nyckel för den här webbplatsen har lagts till klickar du på Spara fil I fönstret Spara som väljer du var du vill spara aktiveringsfilen som genereras av systemet. Du kan även byta namn på aktiveringsfilen. 8. Klicka på spara. 9. På en dator med tillgång till internet, öppna en webbläsare och gå till Bläddra fram aktiveringsfilen på datorn och klicka på Ladda upp. Filen med den aktiverade licensen ska hämtas automatiskt. Om den inte gör det väntar du tills du blir uppmanad att hämta den. 11. Fyll i produktregistreringssidan om du vill få produktuppgraderingar från Avigilon och klicka sedan på Registrera. 12. Återgång till den ACC -klient och klicka på Använd Leta upp den nedladdade licensfilen och klicka öppna. 14. När fönstret Bekräfta licenser visas, klicka på OK. Licenserna är aktiverade för webbplatsen. Avaktivera en licens Du kan avaktivera enskilda licenser och återanvända dem på en annan webbplats. Till exempel om du har fler kameralicenser än du använder på en viss plats kan du flytta vissa licenser till en annan plats. AutomatiskLicensaktivering 16

26 Licenser kan aktiveras automatiskt eller manuellt. För att kunna avaktivera en licens automatiskt måste ACCklienten ha tillgång till internet. 1. I platsfliken klickar du på.inställningar 2. Välj den licens som du vill inaktivera i fönstret Licenshantering. Du kan välja flera licenser samtidigt och avaktivera dem. 3. Klicka på.ta bort licens Spara produktnycklar, klicka på Kopiera till Urklipp klistra in produktnyckeln i en textfil. 5. Välj fliken Automatisk eller Manuell. Om du valde fliken Automatisk, klicka på på Inaktivera nu. De valda licenserna avaktiveras automatiskt. Om du valde Manuell följer du dessa steg: a. Klicka på Spara fil... b. I fönstret Spara som väljer du var du vill spara avaktiveringsfilen som genereras av systemet. Du kan även byta namn på avaktiveringsfilen. c. Öppna en webbläsare och gå till d. Bläddra fram till inaktiveringsfilen på datorn och klicka på Överför. En bekräftelse visas när licensen har avaktiverats. Licensen är nu tillgänglig för användning på en annan plats. OBS: Det finns en gräns för hur många gånger en licens kan avaktiveras och aktiveras på en annan plats. Om du har nått denna gräns, kontakta Avigilon tekniska support för att lösa problemet. När en licens har avaktiverats kan du återanvända produktnyckeln på den nya platsen. För mer information, se Aktivera en licens på sidan 15. Återaktivera en licens Licenser måste återaktiveras när servrar läggs till eller tas bort från en plats. Licenserna på den nya servern är inaktiverade och behöver återaktiveras. Platsen kommer att fortsätta att fungera under en begränsad tid med de aktiva platslicenserna. Licenser kan återaktiveras automatiskt eller manuellt. Återaktivering av Automatisk-licenser kräver att ACCklienten har tillgång till internet. Återaktivera en licens 17

27 1. I platsfliken klickar du på.inställningar 2. Klicka på.återaktivera licenser Välj fliken Automatisk eller Manuell. Redigera platsvyn Om du valde fliken Automatisk klickar du på Återaktivera licenser. Alla inaktiva licenser återaktiveras automatiskt. Om du valde fliken Manuell ska du göra följande: a. Klicka på Spara fil... b. I fönstret Spara som väljer du var du vill spara återaktiveringsfilen som genereras av systemet. Du kan också byta namn på återaktiveringsfilen. c. Öppna en webbläsare och gå till d. Bläddra fram återaktiveringsfilen och klicka sedan på Överför. e. Slutför produktregistreringen för att se till att du får produktuppgraderingar från Avigilon och klicka sedan på Registrera. f. Återvänd till ACC-klienten och klicka på Använd... g. Leta upp licensfilen och klicka på Öppna. h. När fönstret Bekräfta licenser visas, klicka på OK. Licenserna för platsen aktiveras på nytt. Du kan ändra hur platsen är organiserad på vyfliken så att den återspeglar hur systemet är konfigurerat. I System Explorer visas alla kameror som standard i alfabetisk ordning enligt plats. Med hjälp av Redigerare för platsvy kan du organisera System Explorer och visa kameror enligt placering, gruppera objekt som det passar dig, eller dölja kameror som inte är relevanta för en pågående utredning. OBS: Dessa inställningar påverkar bara System Explorer på vyfliken. 1. På platsfliken Inställningar klickar du på. Dialogrutan Redigerare för platsvy visas. 2. Gör de ändringar i platsvyns layout som önskas. Klicka på för att lägga till en Ny plats. Ny plats visas som en virtuell underplats endast för organisatoriska syften och har inga Inställningar-alternativ. Dubbelklicka på Ny plats för att ändra namnet. För att flytta ett element väljer du det listade elementet och använder därefter de gröna pilarna för att flytta det upp och ned i listan, eller flytta det till en underplatsmapp. För att flytta fler element väljer du fler än ett element och drar dessa upp och ned i listan tillsammans, eller flyttar dem till en gemensam underplatsmapp. Redigera platsvyn 18

28 För att visa eller dölja elementen i en underplatsmapp klickar du på pilen till vänster för att expandera eller komprimera underplatsmappen. Denna inställning bestämmer vad användare ser varje gång de loggar in på platsen. Användaren kan fortfarande komprimera eller expandera underplatsmappar i System Explorer. För att sortera en underplatsmapp väljer du ett element och klickar därefter på för att sortera denna mappnivå i alfabetisk ordning. Om du vill radera en underplatsmapp markerar du mappen och klickar därefter på. 3. Klicka på OK för att spara dina ändringar. När du öppnar en ny vyflik ser du dina ändringar i System Explorer. Ansluta/koppla bort kameror och enheter Kameror och andra enheter ansluts till en plats via de länkade servrarna. Servern hanterar och lagrar videoinspelningarna från en kamera, och platsen hanterar de händelser som kan kopplas till en kameras video. Du kan ansluta och koppla bort kameror och enheter via fliken Anslut/koppla bort kameror... En kameras anslutningsstatus representeras av en ikon som visas bredvid kamerans namn i System Explorer. Statusikonerna kan visas över enhetsikonerna i System Explorer. Ikon Definition Kameran är ansluten Kameran är ansluten till servern. Kameran uppgraderas Kameran är ansluten till servern och kamerans firmware håller på att uppgraderas. Kameran kan inte ansluta till en server. Kameraanslutningsfel Problemet kan bero på att kameran inte längre finns i nätverket eller på grund av en nätverkskonflikt. Kameran är bortkopplad Ingen ikon Kameran är bortkopplad men videoinspelningar från kameran finns kvar på servern. Kameran är bortkopplad och det finns inte kvar några videoinspelningar från kameran på servern. Upptäcka en enhet Avigilon och ONVIF-enheter som är anslutna till samma nätverk som servern Avigilon Control Center upptäcks automatiskt och läggs till i listan Upptäckta kameror. Om en enhet inte upptäcks automatiskt kan den ligga på ett annat undernät, eller vara en kamera tillverkad av tredje part som måste upptäckas manuellt. Ansluta/koppla bort kameror och enheter 19

29 1. På platsfliken Inställningar klickar du på. Fliken Anslut/koppla bort kameror... visas. 2. Klicka på Sök kamera... i det övre vänstra hörnet. 3. I dialogrutan Sök kamera fyller du i följande fält för att upptäcka enheten: Sök från server: välj den server som du vill att enheten ska anslutas till. Söktyp: Välj en söktyp: IP-adress Välj detta alternativ för att upptäcka en enhet med hjälp av dess IP-adress eller värdnamn. Enhetens och serverns IP-adress för gateway måste vara rätt angiven för att enheten ska upptäckas. Intervall för IP-adress Välj detta alternativ för att upptäcka en enhet med hjälp av IPadressintervall. Endast enheter med IP-adresser inom detta intervall kommer att upptäckas. Kameratyp: Välj enhetens varumärke. Tips: Välj ONVIF för att upptäcka enheter som är kompatibla med ONVIF. Kontrollport: Ange kontrollport för enheten. Standardportnumret är Vid behov, ange enhetens Användarnamn: och Lösenord:. 4. Klicka på OK. Om enheten upptäcks läggs den automatiskt till i listan Upptäckta kameror. Du kan nu ansluta enheten till en server. Ansluta en enhet till en server OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Om du ska kunna komma åt en enhet från en plats måste den vara ansluten till en server inom platsen. Servern hanterar och lagrar videoinspelningarna från en kamera, och platsen hanterar de händelser som kan kopplas till en kameras video. När en enhet har upptäckts i nätverket kan den anslutas till servern. Om du inte hittar en enhet som du vill ansluta, se Upptäcka en enhet på sidan På platsfliken Inställningar klickar du på. Fliken Anslut/koppla bort kameror... visas. 2. I området Upptäckta kameror väljer du en eller flera enheter och klickar därefter på Anslut... Tips: Du kan också dra enheten till en server i listananslutna kameror. 3. Välj den server du vill att enheten ska ansluta till i dialogrutan Anslut kamera. OBS: Om du ansluter flera enheter måste alla kameror använda samma inställningar för anslutning. Ansluta en enhet till en server 20

30 4. Om du ansluter en enhet från tredje part kan du välja att ansluta den med enhetens ursprungliga drivrutin. I listrutan Kameratyp: väljer du enhetens varumärke. Om det bara finns ett alternativ i listrutan betyder det att systemet endast stöder en typ av drivrutin från enheten. 5. Om kameran har stöd för säker anslutning visas listrutan Kamerakontroll:. Välj något av följande alternativ: OBS: Inställningen kanske inte visas om kameran stöder bara något av alternativen. Säker Systemet kommer att skydda och säkra kamerans konfiguration och inloggningsinformation. Det här alternativet markeras som standard. Osäker Kamerans konfiguration och inloggningsuppgifter är inte säkrade och kan visas för användare med obehörig åtkomst. Kameror med säker anslutning identifieras med ikonen i kolonnen Status. 6. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var enheten ska visas i System Explorer. Om platsen har virtuella underplatser väljer du en plats för enheten. Listan till höger uppdateras så att den visar vad som finns lagrat i katalogen ifråga. Välj var enheten ska visas genom att dra den uppåt och nedåt i platskatalogen. Om du ansluter flera enheter åt gången måste den valda enheten tilldelas till samma underplats. Tips: Om den plats som du vill använda inte visas kan du behöva ansluta enheten till en annan server. Kontrollera att den valda servern är ansluten till önskad plats. 7. Klicka på OK. 8. Om enheten är lösenordsskyddad visas dialogrutan Kameraverifiering. Ange användarnamnet och lösenordet för enheten och klicka påok. Ansluta kameror till en Rialto -videoanalysenhet OBS: Endast för IP-videoanalysenheter. Denna procedur krävs inte för analoga videoanalysenheter. Om du har en IP-modell av Rialto-videoanalysenheten behöver du inte ansluta kameran fysiskt till enheten. Kameror kan anslutas till enheten och konfigureras via dialogrutan Konfigurering av videoanalys. OBS: Den anslutande kameran och videoanalysenheten måste vara på samma server. 1. Lägg till videoanalysenheten till servern. För mer information, se Ansluta en enhet till en server på sidan Anslut de kameror som krävs till samma server som videoanalysenheten. 3. Öppna fliken Inställningar och välj därefter en videoanalysenhetskanal för kameran. 4. Klicka på. Dialogrutan Konfigurering av videoanalys öppnar. 5. I listrutan Länkad kamera: väljer du en kamera för denna kamerakanal. 6. Klicka på OK. 7. När du blir tillfrågad, tillåt videoanalysenheten att starta om. Ansluta kameror till en Rialto -videoanalysenhet 21

31 OBS: Om den kamera du länkar till har en upplösning som är högre än 2.0 MP använder videoanalysenheten kamerans sekundära videoflöde. Detta påverkar inte inspelad videos upplösning. Därefter konfigureras enhetens inställningar för videoanalys. För mer information, se Konfigurera videoanalysenheter på sidan 57. Redigera enhetsanslutningen till en server 1. På platsfliken Inställningar klickar du på. Fliken Anslut/koppla bort kameror... visas. 2. Välj de enhetsanslutningar som du vill ändra i listan Anslutna kameror. 3. Om du vill redigera enhetens anslutningsinformation klickar du på Redigera... Mer information om redigerbara alternativ finns i Ansluta en enhet till en server på sidan 20. Om du har valt flera kameror visas endast de inställningar som är identiska. 4. För att ändra kamerans lösenord, klicka på Ändra lösenord... och anger därefter ett nytt lösenord i nästa dialogruta. 5. Om kameran har ett autentiseringsfel klickar du på Loggar in på kamera... och anger därefter rätt lösenord. 6. Klicka på OK. Koppla bort en enhet från en server 1. På platsfliken Inställningar klickar du på. Fliken Anslut/koppla bort kameror... visas. 2. Välj den enhet som du vill koppla bort från listan Anslutna kameror och gör sedan något av följande: Klicka på Koppla bort. Enheten kopplas bort från servern och flyttas till listan Upptäckta kameror. Dra enheten till listan Upptäckta kameror. Uppgradera kamerans firmware Uppdateringar av kamerornas firmware ingår ofta i uppdateringspaket för ACC server. Uppdateringar av kamerans firmware hämtas automatiskt och installeras på kameran. När kamerans firmware uppgraderas går det inte att visa video från den kameran och namn i System Explorer. visas bredvid kamerans När uppgraderingen av kamerans firmware är klar visas visas som vanligt. återigen i System Explorer och video från kameran Användare och grupper När användare läggs till i ACC-systemet tilldelas de en grupp som definierar deras behörighet på en plats. Använd dialogrutan Användare och grupper för att skapa och hantera grupper. Redigera enhetsanslutningen till en server 22

32 Lägga till en användare 1. På platsfliken Inställningar klickar du på. 2. På fliken Användare klickar du på. 3. När dialogrutan Lägg till användare öppnas, slutför du området Användarinformation. 4. Om du inte vill att den här användaren ska aktiveras än, markerar du kryssrutan Inaktivera användare. Avaktiverade användare finns i systemet, men kan inte komma åt platsen. 5. I området Timeout för inloggning markerar du kryssrutan Aktivera timeout för inloggning för att ställa in den maximala tid klientprogramvaran AvigilonControl Center kan vara inaktiv innan användaren automatiskt loggas ut ur programmet. 6. Fyll i följande fält i området Lösenord: Lösenord: Ange ett lösenord för användaren. Bekräfta lösenord: Ange lösenordet på nytt. Vid nästa inloggning måste du ändra lösenord Markera den här kryssrutan om användaren måste byta ut lösenordet efter den första inloggningen. Lösenordet förfaller (dagar): Ange antalet dagar innan lösenordet måste ändras. Lösenordet förfaller aldrig Markera den här kryssrutan om lösenordet aldrig behöver ändras. 7. På fliken Medlem av markerar du kryssrutan bredvid varje åtkomstgrupp som användaren tillhör. De andra kolumnerna visar behörigheterna som är inkluderade i de valda grupperna. 8. Klicka på OK. Användaren läggs till på platsen. Redigera och ta bort en användare Du kan redigera och ta bort användare efter behov. OBS: Tänk på att du inte kan redigera eller ta bort användare som hör till en grupp med samma eller högre rankning än din. Det betyder också att du inte kan redigera ditt eget användarkonto om du inte är medlem i en Ej rankad grupp. Tips: Om en användare har åtkomst till mer än en plats måste användarändringarna göras på varje plats. 1. På platsfliken Inställningar klickar du på. 2. Välj en användare på fliken Användare och gör därefter något av följande: Företagshierarki Klicka på för att redigera användarens information. Mer information om redigerbara alternativ finns i Lägga till en användare på sidan 23. Radera användaren genom att klicka på. Du kan konfigurera en Företagshierarki i systemet som speglar hur din organisation är strukturerad. Grupper rangordnas för att hjälpa definiera vad de har tillgång till. Användare kan inte se grupper med samma eller högre rankning än den grupp de tillhör. Om användare tillhör flera grupper med olika rankningar kan de se alla rankningar under den högsta som de tillhör. Lägga till en användare 23

33 Konfigurera en företagshierarki En företagshierarki skapas genom att rangordna olika behörighetsgrupper. Mer information om rankningar finns i Rankningar på sidan 24. Du kan tilldela rankningar till behörighetsgrupper via dialogrutorna för användare och grupper. Mer information om att lägga till grupper finns i Lägga till grupper på sidan 26 När du alternativet Rangordning visas kan du välja en befintlig rankning eller skapa en ny. Om du vill använda en befintlig rankning väljer du ett alternativ i listrutan. Standardalternativet är Ej rankad. Klicka på för att lägga till en rankning. När dialogrutan Redigera företagshierarki visas utför du följande steg: Om du ännu inte har skapat en Företagshierarki visas ett meddelande där du uppmanas att skapa en ny. Klicka på Ja. Standardrankning är Global. Det är den högsta rankningen i Företagshierarki. OBS: Rankningen Global kan inte tas bort. Den kan bara namnändras. 1. Välj Global och klicka sedan på. En ny rankning läggs till. 2. Om du vill byta namn på rankningen dubbelklickar du på namnet och anger ett nytt i textfältet. Klicka någonstans utanför textfältet för att spara det nya namnet. 3. Markera en rankning och klicka sedan på för att lägga till en ny rankning omedelbart under den rankning du valde. OBS: Rankningar kan endast läggas till eller raderas. De kan inte flyttas inom Företagshierarki. 4. För att radera en rankning markerar du den och klickar sedan på. Alla underordnade rankningar tas också bort. OBS: Se till att det inte finns några medlemmar i rankningen innan du tar bort den. Medlemmar i en borttagen rankning tilldelas automatiskt den lägsta befattningen i Företagshierarkioch kan förlora nödvändiga behörigheter. 5. Klicka på OK för att spara dina ändringar. Nu när du har konfigurerat Företagshierarki kan du tilldela rankningar till behörighetsgrupper för att definiera vilka användare som får åtkomst till systemet. Mer information finns i Användare och grupper på sidan 22. Rankningar Rankningar i funktionen Företagshierarki representerar de olika nivåer som kan finnas i din organisation. Varje rankning kan ha olika behörigheter och ansvara för underordnade rankningar. Standardrankning är Global. Det är den högsta rankningen i Företagshierarki och kan konfigurera alla rankningar som läggs till under den. Tänk på när du lägger till rankningar, att användare som tilldelas en rankning endast kan redigera de rankningar som är underordnade i företagshierarkin. Rankningar som ligger över eller parallellt kommer inte att vara åtkomliga. Konfigurera en företagshierarki 24

34 Följande bild visar ett exempel på en Företagshierarki med flera rankningar. Kanada ligger högst, med rankningen Global. Västkusten och Östkusten har samma rankning och ligger en rankning under Kanada. Användare som tillhör Östkusten kan inte redigera rankningar under Västkusten och vice versa. Grupper utan rankning Grupperna Ej rankad är ovanför Företagshierarki och kan inte raderas eller redigeras. Användare som tillhör Ej rankad-grupper har möjlighet att skapa och redigera alla rankade eller Ej rankadgrupper och användare om de har -rättigheter.inställningar för användare och grupp Standardgrupperna Administratörer, Viktiga användare, Användare med begränsningar och Standardanvändare är Ej rankad. Borttagna rankningar Om en rankning tas bort flyttas grupperna i den rankningen ur hierarkin och tilldelas en bottenrankning. En bottenrankning är den lägsta möjliga rankningen och syns bara för Ej rankad och Global-användare. Ej rankad och Global-användare kan omtilldela grupprankningar när som helst. Medlemmar i en bottenrankning har inga Inställningar för användare och grupp-rättigheter men behåller fortfarande andra rättigheter, t.ex. att se video i realtid. Grupper utan rankning 25

35 Om du tar bort en rankning tas även alla rankningar under den bort i Företagshierarki. Fjärrsynkroniserade användare och grupper kan bli oåtkomliga. Lägga till grupper Grupper definierar vilka funktioner som användarna har åtkomst till. Skapa nya grupper för att ändra vad användare har åtkomst till. Grupper kan ges en rankning inom Företagshierarki för att ytterligare definiera vad medlemmarna i gruppen har åtkomst till. Mer information om funktionen företagshierarki finns i Företagshierarki på sidan På platsfliken Inställningar klickar du på. 2. I följande dialogruta väljer du fliken Grupper och klickar på. 3. I popup-dialogrutan väljer du en befintlig grupp som mall för din nya grupp och klickar därefter på OK. 4. I dialogrutan Redigera grupp utför du följande: a. Ge den nya gruppen ett namn. b. Välj en rankning för gruppen i listrutan Rankning:. Om du vill redigera eller visa hela Företagshierarki klickar du på. c. Välj önskad Gruppbehörigheter: och Åtkomsträttigheter för kamera: för gruppen. Avmarkera kryssrutorna för eventuella funktioner eller enheter som du inte vill att gruppen ska ha åtkomst till. 5. Välj fliken Medlemmar för att lägga till användare i gruppen. Om en användare läggs till i gruppen via dialogrutan Lägg till användare, läggs användaren automatiskt till i gruppens Medlemmar-lista. a. Klicka på. b. Välj de användare som ska ingå i denna nya grupp. Endast användare som har lagts till platsen visas. Tips: Ange namnet på en användare i fältet Sök... för att söka efter specifika användare. c. Klicka på Lägg till. Användarna läggs till i listan Medlemmar. 6. Klicka på OK för att spara den nya gruppen. Närliggande uppgifter Konfigurera en företagshierarki 24 Lägga till en användare 23 Referensmaterial Beskrivningar av gruppbehörighet 112 Redigera och ta bort en grupp Du kan ändra åtkomstbehörigheterna för en grupp med användare genom att redigera deras åtkomstgrupp. Lägga till grupper 26

36 1. På platsfliken Inställningar klickar du på. 2. Välj fliken Grupper. 3. Välj en grupp och gör något av följande: Redigera gruppen genom att klicka på. Mer information om konfigurerbara alternativ finns i Lägga till grupper på sidan 26 Radera gruppen genom att klicka på. Externa meddelanden OBS: Standardgrupper kan inte tas bort. I dialogrutan Externa meddelanden kan du konfigurera platsen så att e-postmeddelanden skickas när specifika händelser inträffar. Du kan konfigurera en e-postserver för platsen och välja vilka händelser som kräver e- postmeddelanden. Om du använder en central övervakningstjänst kan du även använda denna dialogruta för att konfigurera kommunikationen mellan din plats och centralen. Konfigurera E-postserver För att du ska kunna skicka e-postmeddelanden måste platsen ges åtkomst till en e-postserver. 1. På platsfliken Inställningar klickar du på. Dialogrutan Externa meddelanden visas. 2. Välj fliken E-postserver. 3. I områdetinställningar för e-postserver:fyller du i följande: a. Namn på avsändare: Ange ett namn som ska representera platsen i alla e-postmeddelanden. b. E-postadress för avsändare: Ange en e-postadress för platsen. c. Ämnesrad: Ange en ämnesrad för alla e-postmeddelanden som skickas från platsen. Standardämnet är Systemhändelse för Avigilon Control Center. d. SMTP-server: Ange SMTP-serveradressen som används av platsen. e. Port: Ange SMTP-porten. f. Timeout (sekunder): Ange hur länge servern ska försöka skicka ett e-postmeddelande innan åtgärden avbryts. 4. (Valfritt) Om e-postservern använder kryptering kan du markera kryssrutan Använd säker anslutning (TLS/SSL). 5. (Valfritt) Om e-postkontot har ett användarnamn och lösenord markerar du kryssrutan Servern kräver verifiering. Ange Användarnamn: och Lösenord: för e-postkontot. 6. Klicka på OK. Externa meddelanden 27

37 Konfigurera e-postmeddelanden I dialogrutan E-postmeddelanden kan du skapa e-postgrupper och ange vem som ska få e-postmeddelanden när särskilda händelser inträffar. Tänk på att du inte kan skicka några e-postmeddelanden förrän du har konfigurerat en e-postserver för platsen. Mer information finns i Konfigurera E-postserver på sidan 27. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. I platsfliken Inställningar klickar du på. Dialogrutan Externa meddelanden visas. 2. Kontrollera att fliken E-postmeddelanden är markerad. 3. Klicka på. 4. Ange en Namn på e-postgrupp:. 5. I området E-postmottagare: lägger du till alla användarmeddelanden, gruppmeddelanden och enskilda e-postmeddelanden som hör till den här e-postgruppen. Gör något av följande: Klicka på om du vill lägga till en platsanvändare eller åtkomstgrupp. I dialogrutan markerar du alla önskade användare och grupper och klickar sedan på OK. Klicka på för att lägga till individuella e-postmeddelanden. Ange e-postadressen i dialogrutan och klicka sedan på OK. Tips: Kontrollera att platsanvändarna i listan E-postmottagare: har giltiga e-postadresser i sina användarkonton. 6. Klicka på om du vill skicka ett testmeddelande till alla i listan E-postmottagare:. 7. I området E-postutlösare: väljer du alla händelser som ska utlösa ett e-postmeddelande till den här e- postgruppen. Klicka på den blå understrukna texten om du vill definiera händelsekraven. Tips: Om du behöver andra händelser eller mer specifika krav kan konfigurera du även e- postmeddelanden i regelmotorn. Mer information finns i Regler på sidan Om du vill bifoga en ögonblicksbild av händelsen som ska utlösa e-postmeddelandet markerar du kryssrutan Koppla bilder från kamera/kameror länkade till händelsen. OBS: Det här alternativet är inaktiverat om Rörelsedetektion inte är valt eftersom det inte finns några bilder associerade med systemhändelser, digitala ingångar eller POS-transaktionsundantag. 9. Välj ett schema för e-postmeddelandet i området E-postschema:. Mer information finns i Schemalägga platshändelser på sidan Om du vill begränsa hur många e-postmeddelanden som skickas anger du det minsta tillåtna tidsintervallet mellan e-postmeddelanden i fältet Skicka e-post som mest varje:. 11. Klicka på OK. Det nya e-postmeddelandet sparas och läggs till i listan E-postgrupper:. Konfigurera e-postmeddelanden 28

38 Redigera och ta bort ett e-postmeddelande Du kan redigera eller ta bort e-postmeddelanden efter behov. 1. På platsfliken Inställningar klickar du på. Dialogrutan Externa meddelanden visas. 2. Gör något av följande på fliken E-postmeddelanden: För att redigera ett e-postmeddelande väljer du meddelandet i listane-postgrupper: och gör sedan önskade ändringar. Mer information om redigerbara alternativ finns i Konfigurera e- postmeddelanden på sidan 28. Om du vill ta bort e-postmeddelandet markerar du meddelandet i listan E-postgrupper: och klickar därefter på. Aktivera central övervakning Om du använder en central övervakningstjänst kan du konfigurera systemet Avigilon Control Center för kommunikation med din övervakningscentral. Rådgör med din centrala övervakningstjänst för rätt inställning av varje fält. 1. På platsfliken Inställningar klickar du på. Dialogrutan Externa meddelanden visas. 2. Välj fliken Centralstationsövervakning. 3. Markera kryssrutan Aktivera centralstationsövervakning om du vill aktivera denna tjänst. 4. Fyll i SMTP-fälten med den information som tillhandahållits av din centrala övervakningstjänst. Den centrala övervakningstjänsten förser dig vanligtvis med ett specifikt namn, e-post- och SMTPinformation för att identifiera dig i sitt system. 5. För att regelbundet kontrollera status för anslutningen till den centrala övervakningstjänsten väljer du ett tidsintervall i listrutan Minimum hjärtslagsintervall:. Den valda tidsrymden måste passera innan en bekräftelse skickas. Bekräftelsemeddelandet skickas bara om inga andra meddelanden skickas under den tidsperiod som angetts. Den här funktionen gör det möjligt för systemet att automatiskt skicka ett meddelande till den centrala övervakningstjänsten för att bekräfta att systemen fortfarande är anslutna och att inga problem har uppstått. Om den centrala övervakningstjänsten kräver att systemet ska skicka ett testmeddelande vid specifika intervall markerar du alternativet som är lika med halva det begärda intervallet. Om till exempel den centrala övervakningstjänsten kräver att ett bekräftelsemeddelande skickas en gång om dagen ska systemet instrueras att skicka ett meddelande var 12:e timme. Redigera och ta bort ett e-postmeddelande 29

39 6. Bland alternativen för Bifogad fil: väljer du något av följande: Om du bifogar en bild eller video av en händelse kan den centrala övervakningstjänsten kontrollera larm och vidta lämpliga åtgärder. Ingen Systemet skickar ett meddelande till den centrala övervakningstjänsten utan bifogade filer. Videoklipp för enhetshändelser Systemet exporterar automatiskt en video av händelsen i H.264-format och bifogar den till meddelandet. Bild för enhetshändelser Systemet tar ett foto av händelsen och bifogar den till meddelandet. OBS: För att kunna skicka meddelanden till den centrala övervakningstjänsten måste regelåtgärder för händelser ha konfigurerats i Sänd meddelande till centralövervakningsstation. 7. Klicka på OK för att spara dina ändringar. 8. Skapa regler som underrättar den centrala övervakningstjänsten vid specifika händelser. Kontrollera på sidan Välj åtgärder för regel att alternativetsänd meddelande till centralövervakningsstation är markerat. Detta säkerställer att den centrala övervakningstjänsten underrättas om regelhändelsen. Mer information om att skapa regler finns i Lägga till en regel på sidan 30. Tips: Systemfunktionen E-postmeddelanden är separat från funktionen Centralstationsövervakning, men du kan konfigurera reglerna så att du får samma meddelanden som den centrala övervakningstjänsten. Inkludera alternativet Skicka e-post på sidan Välj åtgärder för regel när du skapar regler för den centrala övervakningstjänsten. Du kan konfigurera regeln så att du får information skickad till dig som inte ingår i meddelandet till den centrala övervakningen. Regler Med motorn för Regler kan du utlösa särskilda åtgärder när en viss händelse, eller uppsättning händelser, inträffar. Du kan till exempel skapa en regel som startar ett bildflöde i realtid när bakdörren öppnas. Om standardalternativen för e-postmeddelanden inte räcker för dina behov kan du använda motorn för Regler och konfigurera mer specifika utlösarhändelser. Lägga till en regel OBS: Platser med en standardlicens kan ha upp till 3 regler i sitt system. 1. I platsfliken Inställningar klickar du på. Dialogrutan Regler visas. 2. Klicka på. 3. På sidan Välj händelser för regel väljer du de händelser som ska utlösa regeln. Om det finns blå understruken text i regelbeskrivningen kan du klicka på texten för att definiera händelsen ytterligare. När utlösningshändelsen har definierats klickar du på. Regler 30

40 4. På sidan Välj åtgärder för regel markerar du alla de åtgärder som ska utföras som svar på utlösarna. Om det finns blå understruken text i regelbeskrivningen kan du klicka på texten för att definiera händelsen ytterligare. När åtgärden har definierats klickar du på. 5. På sidan Välj regelvillkor väljer du det specifika villkor som ska leda till att regeln aktiveras. Du kan välja fler än ett villkor. Om det finns blå understruken text i regelbeskrivningen kan du klicka på texten för att definiera villkoret ytterligare. När villkoret har definierats klickar du på. 6. På sidan Välj egenskaper för regel gör du följande: a. Ange Namn på regel: och Beskrivning av regel:. b. Välj en Schema: för regeln. Mer information finns i Schemalägga platshändelser på sidan 33. c. Se till att kryssrutan Regeln har aktiverats är markerad för att aktivera regeln. 7. Klicka på för att spara den nya regeln. Redigera och ta bort en regel 1. På platsfliken Inställningar klickar du på. Dialogrutan Regler visas. 2. Markera en regel och gör något av följande: Klicka på för att redigera regeln. Gå igenom guiden Inställning av regel och utför önskade ändringar på varje sida. Spara dina ändringar på sista sidan genom att klicka på. Mer information om redigerbara alternativ finns i Lägga till en regel på sidan 30. Radera regeln genom att klicka på. När bekräftelsedialogrutan visas, klicka på OK. Säkerhetskopiera systeminställningar Du kan säkerhetskopiera konfigurationsinställningarna för en plats eller server så att de kan återställas efter ett oväntat systemfel eller användas på en annan plats. Om du vill säkerhetskopiera eller arkivera inspelad video, se Arkiv på sidan På platsfliken Inställningar klickar du på. 2. I nästa dialogruta väljer du den server som du vill säkerhetskopiera. Platsinställningarna ingår automatiskt i säkerhetskopian. 3. Om du vill kryptera säkerhetskopian markerar du kryssrutan Kryptera säkerhetskopieringsfilen. och anger ett lösenord. Lösenordet krävs när säkerhetskopian används för att återställa systeminställningarna. Observera att om du förlorar krypteringslösenordet så kan filen inte längre användas. Redigera och ta bort en regel 31

41 OBS: Vi rekommenderar att du aktiverar krypteringsalternativet eftersom inställningsfilen kan innehålla känslig systeminformation. 4. Klicka på OK. 5. Ge filen ett namn och spara den i dialogrutan Spara som. Säkerhetskopian sparas i formatet Avigilon-inställningsfil (.avs). OBS: Säkerhetskopior kan bara återställas till servrar som kör samma eller en senare version av serverprogramvara för Avigilon Control Center. Återställa systeminställningar OBS: Du kan inte återställa inställningarna från en eller tidigare server genom denna version av klientprogramvara för Avigilon Control Center. Om du har en säkerhetskopierad Avigilon-inställningsfil (.avs) kan du återställa inställningarna efter behov. Vanligtvis behöver inställningar återställas efter att en server har ersatts på platsen, eller när du konfigurerar flera oberoende platser som kräver liknande inställningar. OBS: Kontrollera att den nya servern har minst lika många licenser som den server som genererade säkerhetskopian. Om inte så kommer du att förlora åtkomst till funktioner som ingick i säkerhetskopian, men som inte stöds av den nya servern. Var medveten om att när du återställer serverinställningar skrivs alla befintliga inställningar över av de återställda inställningarna. När du återställer platsinställningar slås de återställda inställningarna samman med befintliga inställningar. 1. På platsfliken Inställningar klickar du på. 2. I dialogrutan som följer letar du reda på och markerar den.avs-fil som du vill återställa. 3. Om säkerhetskopian är krypterad anger du det efterfrågade lösenordet i nästa dialogruta. Om inget lösenord efterfrågas är filen inte krypterad. 4. Välj de inställningar du vill återställa. Som standard väljer systemet det rekommenderade alternativet. Återställ plats och serverinställningarna Välj detta alternativ för att återställa alla inställningar för platsen och den valda servern. OBS: Om servern är en del av en plats med flera servrar kan du inte markera det här alternativet eftersom platsinställningarna hanteras av andra anslutna servrar. Återställ serverinställningarna Välj detta alternativ för att återställa alla inställningar för den valda servern. Använd anpassade instälningar Klicka på Välj inställningar för att specificera de inställningar du vill återställa. Var försiktig när du väljer anpassade inställningar eftersom vissa inställningar har beroendeförhållanden som kan orsaka oväntade problem om de inte stöds av servern. Återställa systeminställningar 32

42 5. Välj den server som du vill återställa inställningarna för. Vi rekommenderar att du bara väljer servrar i listan Rekommenderade servrar. Servrar i den här listan har inga befintliga enhetsanslutningar. Återställning av inställningar för en server som inte finns med i listan kan skriva över befintlig information om enhetanslutningar eller leda till att systemet överskrider sina licens- och processbegränsningar. 6. Klicka på OK. Om du återställde platsens inställningar är inställningarna sammanslagna: Unika inställningar läggs till platsen. Om inställningarna är identiska kommer bara aktuell platsversion att behållas. Om en importinställning och en platsinställning har samma namn men är konfigurerade på olika sätt kommer importinställningen att läggas till platsen och namnges enligt detta format: <namn på inställning> (Import), t.ex. E-post1 (Import). I regelmotorn läggs regeln Meddela användare (standard) alltid till och namnges, även om inställningarna är samma. Importversionen aktiveras och platsversionen inaktiveras som standard. De två platsvyerna kombineras. De importerade inställningarna prioriteras. Exempelvis en karta från importfilen som redan används på platsen. För närvarande är kartan lagrad längt upp i platsvyn. I importfilen finns kartan längst ned. När importinställningarna har slagits ihop med aktuella platsinställningar flyttas kartan längst ned. Oorganiserade element från importfilen visas i en lista längst ned på platsvyn. Grupper med användarbehörigheter kopplas ihop. Om grupper har samma namn används importinställningarna och användare från både importfilen och aktuell plats läggs till i gruppen. Grupper som har lagts till från importfilen får automatiskt åtkomst till alla de nya enheter som har lagts till sedan inställningarna exporterades. Användare med samma namn kommer att använda importinställningarna, inklusive lösenord. Schemalägga platshändelser Platshändelser är åtgärder som kan påverka hela platsen, t.ex. e-postmeddelanden. När du konfigurerar en platshändelse kan du välja att koppla ett schema till händelsen. Scheman styr när händelser kan inträffa, på specifika tider under en dag eller bara på särskilda dagar. När du konfigurerar en händelse och alternativet Schema visas, kan du välja ett schema eller skapa ett nytt schema. Om du vill använda ett förkonfigurerat schema väljer du ett alternativ i listrutan. Standardalternativet är Alltid, vilket gör att händelsen kan köras konstant. Om du vill ändra ett schema markerar du schemat och klickar på >. Om du vill radera ett schema markerar du schemat och klickar på >. Klicka på OK i bekräftelsedialogrutan. Om du vill skapa ett schema klickar du på och väljer. När dialogrutan Redigera visas utför du följande steg: Schemalägga platshändelser 33

43 1. Ge det nya schemat ett namn. 2. Ge den första repetitionen ett namn. Du kan lägga till flera repetitioner om du vill skapa ett detaljerat schema. Du kan till exempel skapa en repetition som gäller helger, och andra repetitioner som gäller offentliga helgdagar. Om du vill lägga till extra repetitioner klickar du på. Om du vill ta bort en repetition markerar du den och klickar därefter på. 3. Definiera varaktigheten för varje repetition genom att ange en Start:- och Slut:-tid. Tänk på att om du anger en Slut:-tid som är tidigare än Start:-tiden så kommer händelsen att sträcka sig över två dagar. Om schemat till exempel är inställt så att det börjar kl och slutar 11.59, så aktiveras händelsen automatiskt kl dag ett och slutar kl dag två. 4. I fältet Startdatum: anger du när repetitionen ska börja. 5. I området Återkommande mönster väljer du frekvens för repetitionen. Alternativ Beskrivning Daglig Händelsen aktiveras samma tid varje dag. Välj antalet dagar mellan varje schemalagd repetition. Händelsen aktiveras samma dag och tid varje vecka. Veckovis Månadsvis Årsvis Välj dagen eller dagarna i veckan och välj sedan antalet veckor mellan varje schemarepetition. Händelsen aktiveras samma dag och tid varje månad. Välj datum eller veckodag och välj sedan antalet månader mellan schemarepetitionerna. Händelsen aktiveras samma tid och dag varje år. Välj datum eller veckodag och månad, och välj sedan antalet år mellan schemarepetitionerna. 6. Lägg till och fyll i andra repetitioner som ska ingå i schemat. 7. Klicka på OK för att spara det nya schemat. Serverinställningar Serverinställningarna är kopplade till videoinspelning på varje server i systemet. Detta inkluderar konfigurering av inställningar för inspelningsschemat, dataföråldring och bandbreddsanvändning. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Namnge en server Ge servern ett beskrivande namn så att den enkelt kan identifieras i System Explorer. Annars använder servern namnet som tilldelats av Windows. Serverinställningar 34

44 1. På serverflikeninställningar klickar du på. 2. Ange ett namn på servern i efterföljande dialogruta. 3. Klicka på OK. Inspelningsschema Använd dialogrutan Inspelningsschema om du vill ange ett inspelningsschema för kameror som är anslutna till servern. Som standard är servern inställd på att spela in rörelse och konfigurerade händelser när de inträffar. När inspelningsschemat har skapats, spelas video in automatiskt. Lägga till och redigera en mall för inspelningsschema Inspelningsschemat definieras med hjälp av mallar som meddelar kamerorna när och vad de ska spela in. Du kan till exempel skapa en mall för ett inspelningsschema för veckodagar och en annan för helger. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. På serverflikeninställningar klickar du på. Dialogrutan Inspelningsschema visas. 2. Klicka på Lägg till mall nedanför listan Mallar:. 3. Ange ett namn för Ny mall. 4. Klicka på knappen Ange område och ange vilka typer av händelser som kamerorna ska spela in under dagen genom att klicka på eller dra markören längs tidslinjen för Inspelningsläge:. Enskilda rektanglar på tidslinjen för Inspelningsläge: färgas när de har valts. Alternativen Inspelningsläge: omfattar: Kontinuerlig spela in video kontinuerligt. Rörelse Spela bara in video när rörelser upptäcks. Digitala indata Spela bara in video när en digital ingång aktiveras. POS-transaktioner Spela bara in video när en POS-transaktion (Point Of Sale) görs. Nummerplåtar Spela bara in video när en nummerplåt upptäcks. 5. Om du vill inaktivera inspelning i delar av mallen klickar du på knappen Rensa område och tar bort inspelningsområdena genom att klicka på eller dra markören över tidslinjen. 6. Om kamerorna inte spelar in i läget Kontinuerlig hela dagen kan du konfigurera dem så att referensbilder spelas in mellan händelser i inspelningsschemat. Markera kryssrutan Spela in en referensbild varje: och ange tiden mellan varje referensbild. Inspelningsschema 35

45 Redigera och ta bort en mall 1. Välj den server du vill redigera i fliken Inställningar och klicka därefter på. 2. Välj en mall i rutan Mallar:, i dialogrutan Inspelningsschema och gör något av följande: Om du vill redigera en mall ändrar du schemat. Om du vill ändra namn på en mall klickar du på Byt namn på mall och anger ett nytt namn. Om du vill radera en mall klickar du på Ta bort mall. 3. Klicka på OK för att spara dina ändringar. Konfigurera ett veckoschema för inspelning. Du kan skapa ett inspelningsschema för varje vecka genom att koppla mallar till kameror för varje dag i veckan. 1. På serverflikeninställningar klickar du på. Dialogrutan Inspelningsschema visas. 2. Välj en mall från listan Mallar:. 3. I området Standardvecka klickar du på de dagar i veckan då mallen ska tillämpas för varje kamera. Figur 5: Dialogrutan Inspelningsschema: Standardvecka 4. Klicka på OK. Inspelning och bandbredd Du anger tidpunkt och vilka kameror som spelar in i dialogrutan Inspelningsschema, samt hur länge videoinspelningarna ska lagras i dialogrutan Inspelning och bandbredd. I dialogrutan Inspelning och bandbredd kan du kan ändra inställningarna för Gamla data och ange den längsta inspelningstiden för varje ansluten kamera. Dataföråldringen avgörs av den kamera som är ansluten till systemet. Gamla data åldras med tre hastigheter för JPEG2000- eller JPEG-komprimeringskameror: Hög bandbredd Inspelningarnas originalkvalitet bibehålls. Halv bildhastighet Hälften av inspelad data ignoreras för att göra plats för nya inspelningar. En fjärdedels bildhastighet En fjärdedel av den ursprungliga inspelade informationen bibehålls så att du fortfarande kan se äldre videoinspelningar. Gamla data åldras med två hastigheter för H.264-kameror som stöder dataföråldring: Hög bandbredd Den ursprungliga högupplösta videon och det sekundära bildflödet med lågupplöst video bibehålls. Låg bandbredd Bara det sekundära bildflödet med lågupplöst video behålls. OBS: Dataåldrande kan endast ske när den sekundära strömmen aktiveras. För H.264-kameror som inte stöder dataföråldring behålls endast Hög bandbredd-videon. Redigera och ta bort en mall 36

46 Som standard är systemet inställt för att behålla inspelad video under maximal tid baserat på tillgängligt lagringsutrymme. 1. På serverflikeninställningar klickar du på. Dialogrutan Inspelning och bandbredd visas. Kolumnen Gamla data visar en beräkning av den tillgängliga inspelningstiden vid varje bildhastighet, beroende på mängden utrymme på inspelningsenheten. 2. Flytta skjutreglagen i kolumnen Gamla data om du vill justera hur länge video lagras med varje bildhastighet. Om du vill ändra inställningarna för gamla data för alla länkade kameror, flyttar du skjutreglaget för en länkad kamera så uppdateras alla länkade kameror. Om du vill ändra inställningarna för gammal data för en kamera ska du bryta kamerans länk med övriga kameror genom att klicka på ikonen till vänster om dess namn. Sedan kan du välja dina ändringar. 3. Ange en längsta inspelningstid manuellt i kolumnen Maximal inspelningstid, eller välj något av alternativen i listrutan för varje kamera. OBS: Om den beräknade tiden i kolumnen Total inspelningstid är kortare än vad som angetts i kolumnen Maximal inspelningstid blir kamerans verkliga inspelningstid kortare än den i Maximal inspelningstid. 4. Klicka på OK. POS-transaktioner POS-transaktionsmotorn (Point of Sale) är en licensierad funktion som spelar in rådata från POStransaktionskällor. Du kan länka kameror till särskilda POS-transaktionskällor och konfigurera systemet så att du uppmärksammas på transaktionsfel. När POS-transaktionerna har konfigurerats kan du se inspelad POS-transaktionsdata och POS-transaktionsdata i realtid på vyfliken när du tittar på en länkad video. Information om övervakning av POS-transaktioner i realtid finns i Övervaka POS-transaktioner i realtid på sidan 85. För information om granskning av inspelade POS-transaktioner, se Granska inspelade POS-transaktioner på sidan 89. Lägga till en POS-transaktionskälla 1. På serverflikeninställningar klickar du på. Dialogrutan POS-transaktioner visas. 2. Klicka på. Guiden Inställning av POS-transaktioner visas. 3. På sidan Ange enhet för transaktionskälla anger du Värdnamn/IP-adress: och Port: för POStransaktionskällan, klicka därefter på Nästa. POS-transaktioner 37

47 4. På sidan Ange dataformat för transaktionskälla väljer du ett dataformat. Klicka därefter på Nästa. För att lägga till eller redigera ett dataformat klickar du på Lägg till eller Redigera. Som alternativ kan du klicka på Kopiera från för att kopiera och därefter redigera det valda dataformatet. Mer information om att lägga till ett nytt dataformat finns i Lägga till ett dataformat för transaktionskälla på sidan På sidan Ange fel för transaktion väljer du alla undantag som måste kontrolleras och klickar sedan på Nästa. Om du inte behöver kontrollera undantag kan du hoppa över denna sida. För att lägga till eller redigera ett transaktionsundantag klickar du på Lägg till eller Redigera. Mer information finns i Lägga till ett transaktionsundantag på sidan På sidan Ange enhet för transaktionskälla väljer du de kameror som ska länkas till transaktionskällan. Du kan också ställa in hur länge video behöver spelas in före och efter varje transaktion. Standardvärdet är 5 sekunder. När du är redo att fortsätta klickar du på Nästa. 7. Ange ett namn och en beskrivning för transaktionskällan på sidanange namn och beskrivning för transaktionskälla. Välj Aktivera transaktionskälla för att börja ta emot data från transaktionskällan. 8. Klicka på för att spara den nya transaktionskällan. Lägga till ett dataformat för transaktionskälla Var medveten om att när du lägger till en ny POS-transaktionskälla, måste transaktionskällan ha ett källdataformat. 1. I guiden Inställning av POS-transaktioner klickar du på när du kommer till sidan Ange dataformat för transaktionskälla. Dialogrutan Konfigurera dataformat visas. Mer information om åtkomst till denna dialogruta finns i Lägga till en POS-transaktionskälla på sidan I området Egenskaper anger du följande: Namn: Ange ett namn för dataformatet. Beskrivning: Ange en beskrivning av dataformatet. Starttext för transaktion: Ange texten som identifierar början av varje transaktion från POStransaktionskällan (obligatoriskt). Sluttext för transaktion:ange texten som identifierar slutet av varje transaktion (valfritt). Kodning: Välj den kodning som används av POS-transaktionskällan. 3. Samla in data från transaktionskällan. Utför något av följande för att samla in rådata för källdataformatet: Följande bild visar råtransaktionsdata till vänster och filtrerade transaktionsdata till höger. Lägga till ett dataformat för transaktionskälla 38

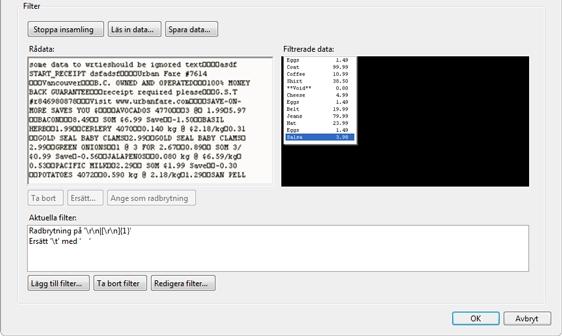

48 Figur 6: Dialogrutan Konfigurera dataformat Klicka på Samla in data för att börja insamling av råtransaktionsdata. Klicka på Stoppa insamling för att avsluta insamling av transaktionsdata. Klicka på Läs in data... för att läsa in transaktionsrådata från en fil. Klicka på Spara data... för att spara en kopia av de transaktionsdata som har samlats in. 4. Klicka på Lägg till filter... för att skapa ett nytt filter för transaktionsrådatafilen. Dialogrutan Konfigurera filter visas. Det finns två standardfilter i området Aktuella filter: ett för att skapa radbrytningar och ett för att radera extra tomt utrymme i början av varje rad. Om du inte behöver extra filter hoppar du över det här steget. a. I fältet Text: skriver du in text för filtret att söka efter. b. Markera kryssrutan Matcha versaler/gemener och/eller Matcha hela ord för att fokusera textfiltret så att det endast söker efter text med samma skrivning av stora bokstäver eller en exakt matchning. c. I listrutan Metod: väljer du en sökmetod. Du kan välja att filtrera text som hittats genom en Normalsökning, Jokertecken-sökning eller Normala uttryck-sökning. d. I området Vidtag åtgärd: väljer du den åtgärd systemet ska vidta när filtret hittar en matchning för dina sökkriterier. e. Klicka på OK. 5. På skärmen Konfigurera dataformat klickar du på OK för att lägga till det nya dataformatet i dataformatlistan. Lägga till ett transaktionsundantag Som hjälp att kontrollera ovanliga transaktioner kan du konfigurera undantag för transaktioner. Transaktionsundantag kan hjälpa dig att identifiera ej godkända rabatter, falska returer och manuellt åsidosatta priser. Lägga till ett transaktionsundantag 39

49 1. I guideninställning av POS-transaktioner klickar du på när du landar på sidan Ange fel för transaktion. Mer information om åtkomst till denna sida finns ilägga till en POS-transaktionskälla på sidan I dialogrutan Konfigurera fel anges ett namn på undantaget. 3. Välj ett av alternativen för Text som ska matchas: Matcha text Ange text som ska övervakas som ett transaktionsundantag. Systemet kommer att undersöka alla transaktioner och söka efter den text som skrivs in i fältet Text som ska matchas. Matcha värde Ange det värde som utlöser transaktionsundantaget. Du kan använda relationsoperatorer från listrutan och ytterligare definiera värdet genom att ange text som kan finnas före eller efter värdet. 4. Klicka på OK. Undantaget kommer att undersöka alla transaktioner och söka efter värden som matchar det du anger i fälten Text före värde:, Matcha när värdet:, och Text efter värde:. Det nya transaktionsundantaget läggs till på sidan Ange fel för transaktion. Upprepa denna procedur tills alla erforderliga transaktionsundantag har lagts till i transaktionskällan. Redigera och ta bort en POS-transaktionskälla 1. På serverflikeninställningar klickar du på. Dialogrutan POS-transaktioner visas. 2. Välj en POS-transaktionskälla i dialogrutan POS-transaktioner och gör därefter något av följande: Klicka på för att ändra POS-transaktionskällan. Gå igenom guiden Inställning av POStransaktioner och utför önskade ändringar på varje sida. Spara dina ändringar på sista sidan genom att klicka på. Mer information om redigerbara alternativ finns i Lägga till en POS-transaktionskälla på sidan 37. Klicka på för att radera POS-transaktionskällan. När bekräftelsedialogrutan visas, klicka på Ja. Aktivera servern Analys Server Analys är en ACC ES Analytics apparaten funktion som gör att videoanalys som ska utföras på kameror utan självlärande analytic videofunktioner. Redigera och ta bort en POS-transaktionskälla 40

50 1. På serverfliken klickar du på.inställningar 2. I följande dialogruta visas en lista över de anslutna kamerorna. Endast kameror utan videoanalysfunktion visas. Om du inte har behörighet för en viss kamera visas den inte i denna lista. 3. Om du vill aktivera videoanalys kryssar du för rutan bredvid önskad ansluten kamera. I fältet Total analytisk inläsning visas utrustningens videoanalyskapacitet. Procentsatsen baseras på den aktiverade kamerans aktuella inställningar för Kompression och bildhastighet. 4. Klicka på OK. Dina inställningar sparas nu. Videon analytiska händelser kan nu ställas in för aktiverade kameror från kamerans Inställningar fliken. Aktivera servern Analys 41

51 Enhetsinställningar Enhetsinställningar används för att justera videokvaliteten och installera enheter som kan anslutas till kameror och videoanalysenheter. Inställningarna inkluderar justering av kamerans visningskvalitet, videokomprimering och bildhastighet. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Allmänt Ange enhetens identitet och konfigurera enhetens PTZ-inställningar i dialogrutan Allmänt. Du kan även starta om enheten via dialogrutan Allmänt. Ange en enhets identitet OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. I en enhets Allmänt-dialogruta kan du ge enheten ett namn, beskriva enhetens plats och ge den ett logiskt ID. Det logiska ID:t behövs för att styra enheten med tangentbord och styrpinne. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. Ge enheten ett beskrivande namn i fältet Kameranamn: som gör det enkelt att identifiera den. Som standard används enhetsmodellnumret som enhetens namn. 3. Beskriv enhetens plats i fältet Kameraplats:. 4. Ange ett unikt nummer i fältet Logiskt ID: som hjälper klientprogramvaran och integreringar att identifiera enheten. Som standard är enhetens Logiskt ID: inte inställt och måste läggas till manuellt. Tips: Om Visa Logiskt ID aktiveras i Klientinställningarvisas enhetens logiska ID bredvid enhetens namn i System Explorer. 5. (Endast kameror) Om du vill inaktivera LED-indikatorerna på en enhet väljer du Inaktivera kamerans LEDindikatorer för status. Detta kan vara nödvändigt om enheten är installerad på en dold plats. 6. Klicka på OK. Konfigurera PTZ OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Enhetsinställningar 42

52 Använd kamerans dialogruta Allmänt för att aktivera och konfigurera motordrivna enheter (PTZ) för panorering, vridning, zoomning som kan anslutas till Avigilon-kameror. PTZ-enheter ansluts till Avigilon-kameror via RS-485- ingångarna. Tredjeparts PTZ-kamerakontroller kan inte konfigureras via programvaran Avigilon Control Center. 1. På kameraflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. Markera kryssrutan Aktivera PTZ-kontroller i PTZ-området. OBS: Om de funktioner som beskrivs i följande steg inte visas har kameran bara en motoriserad lins för zoom- och fokus. Då kan du hantera zoom- och fokusinställningarna via rutan PTZ-kontroller men andra PTZ-kontroller är inte tillgängliga. 3. Välj lämpligt PTZ-protokoll i listrutan Protokoll:. Följande protokoll är tillgängliga: AD Sensormatic AXSYS AXSYS DCU Ernitec ERNA Honeywell Diamond Kalatel ASCII Pelco D Pelco P TEB Ligne Videotec MACRO Videotec Legacy Vicon utökad Vicon normal JVC JCBP 4. Ange Adress till omkopplare:, Baud-hastighet: och Paritet: för PTZ-enheten. 5. Klicka på OK. När PTZ har konfigurerats kan du använda kamerans PTZ-kontroller när du tittar på videobildflöden i realtid. Mer information finns i Kontrollera PTZ-kameror på sidan 81. Ändra kamerans driftsprioritet OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Ändra kamerans driftsprioritet 43

53 Beroende på scenen kan du vilja att kameran ska upprätthålla en specifik bildhastighet, i stället för att använda alla tillgängliga funktioner. Eller tvärtom. Välj vad kameran ska prioritera under normal drift. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. I listrutan Modell: väljer du något av följande: Snabb bildhastighet Kameran prioriterar att hålla den önskade bildhastigheten. Kamerans video visas med den konfigurerade bildhastigheten även om den inte kan använda andra funktioner som stöds av kameran. Beroende på kameramodellen kan de inaktiverade funktionerna omfatta självinlärande videoanalys, WDR och lagring i kameran Full funktion Kameran prioriterar att upprätthålla alla stödda funktioner. 3. Klicka på OK. Kameran tilldelar mer processorkraft för att upprätthålla sina viktigaste funktioner och använda en optimerad bildhastighet. Beroende på kamerafunktionen kan bildhastigheten begränsas till mindre än halva den konfigurerade bildhastigheten. Aktivera eller inaktivera videoanalysvisning OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Om du konfigurerar en Avigilon självlärande videoanalysenhet kan du aktivera eller inaktivera enheten från att visa avgränsningsrutorna som markerar videoanalyshändelser. Den här inställningen är aktiverad som standard. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. För att aktivera videoanalysvisningen säkerställ att kryssrutan Visa videoanalysaktivitet är markerad. 3. För att inaktivera videoanalysaktiviteten avmarkerar du kryssrutan Visa videoanalysaktivitet. När funktionen är inaktiverad visar vyfliken inte längre avgränsningsrutor i kamerans videoström eller i kamerans AVI videoexport. Kameran fortsätter att detektera videoanalysdata, så du kommer fortfarande att kunna se avgränsningsrutor medan du konfigurerar videoanalyshändelser, Rörelsedetektering för sekretessbelagt objekt samt Exempelbaserad inlärning. Avgränsningsrutor visas också när du utför en Rörelse- eller Klassificerade objekthändelser- sökning i kamerans video. 4. Klicka på OK. Aktivera eller inaktivera videoanalysvisning 44

54 Om du vill ändra den inställningen för alla kameror i stället för specifika enheter ändrar du överläggsalternativet Analyshändelser i dialogrutan Klientinställningar. Mer information finns i Inställningar för videovisning på sidan 69. Starta om en enhet Du kan starta om alla Avigilon-enheter via enhetens Allmänt-dialogruta. Den här funktionen är inte tillgänglig med enheter från tredje part. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. Klicka på Starta om kamera... Enheten kopplas bort från Avigilon Control Center-systemet och stängs av. När enheten startas igen ska enheten automatiskt återanslutas till den server den tidigare var ansluten till. Nätverk Använd dialogrutan Nätverk för enheten om du vill ändra hur en enhet ansluts till servernätverket. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Nätverk visas. 2. Välj hur enheten får en IP-adress: Få en IP-adress automatiskt: Välj det här alternativet om du vill att enheten ska anslutas till nätverket via en automatiskt tilldelad IP-adress. Enheten försöker erhålla en adress från en DHCP-server. Om detta misslyckas hämtar kameran en adress via Zeroconf (Zero Configuration Networking) och väljer en adress i subnätet /16. Använd följande IP-adress: välj detta alternativ om du manuellt vill tilldela enheten en statisk IPadress. Ange de IP-adress:, Subnetmask: och Gateway: som du vill att enheten ska använda. 3. Välj Kontrollport: för anslutning till enheten. Denna port används också för att manuellt upptäcka enheten i nätverket. 4. Klicka på OK. 5. (Endast Rialto-videoanalysenhet) När du blir tillfrågad, tillåt att systemet startar om enheten. Starta om en enhet 45

55 Bild och skärm I dialogrutan Bild och skärm kan du ändra en kameras visningsinställningar för videoinspelningar och video i realtid. Ett bildhistogram visas längst ned i fönstret för att hjälpa dig att konfigurera dina inställningar. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Ändra bild- och visningsinställningar OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. På kameraflikeninställningar klickar du på. Dialogrutan Bild och skärm visas. 2. Hur kameran fokuseras kan du läsa om i Zooma och fokusera kameralinsen på sidan Klicka på för att växla automatisk kontrastjustering. Den här inställningen ändrar kontrasten på den video som visas i dialogrutan. Den påverkar inte inspelad video eller video som visas i andra vyer. Som standard är automatisk kontrastjustering av. 4. Om kameran har stöd för dag/nattkontroll väljer du ett av följande alternativ i listrutan Dag/Natt-läge:: Automatisk Tilllåt kameran att kontrollera det infraröda cut-filtret, baserat på mängden ljus i scenen. Om det finns ett skjutreglage kan du dra det i sidled Dag-/Nattröskel: för att ställa in det exponeringsvärde (EV) där kameran ändrar från dag- till nattläge. Dagläge Kameran visar endast video i färg och IR cut-filtret är inaktiverat. Nattläge Kameran visar endast video i svartvitt och IR cut-filtret är aktiverat. 5. Justera kamerans bildinställningar för bästa upptagning av scenen. En förhandsvisning av ändringarna visas på bildpanelen och i histogrammet. Tips: Använd alternativen Maximal exponering:, Maximal förstärkning: och Prioritet: för att styra beteendet vid svag belysning. Alternativ Beskrivning Synkronisera bildinställningar med alla rubriker (Avigilon Endast HD Multisensor Domekameror) Exponering: Du kan använda samma bildinställningar till alla kamerafästen genom att markera den här kryssrutan. OBS: Zoom- och fokusinställningar måste konfigureras individuellt. Du kan låta kameran kontrollera exponeringen genom att välja Automatisk, Bild och skärm 46

56 Alternativ Beskrivning eller ange ett specifikt exponeringsvärde. Iris: Maximal exponering: Maximal förstärkning: Prioritet: Flimmerkontroll Kompensation för bakgrundsbelysning: Aktivera brett dynamiskt intervall Aktivera anpassningsbar IR-kompensation Mättnad: Skärpa: OBS: Bildhastigheten kan påverkas om du ökar den manuella exponeringstiden. Du kan låta kameran kontrollera slutaren genom att välja Automatisk, eller ställa in den manuellt på Öppen eller Stängd. Du kan begränsa den automatiska exponeringsinställningen genom att välja en Maximal exponering:-nivå. Genom att ange en Maximal exponering:-nivå för situationer med dålig belysning kan du styra kamerans exponeringstid för maximalt ljusinsläpp utan att bilderna blir oskarpa. Du kan begränsa den automatiska exponeringsinställningen genom att välja en Maximal förstärkning:-nivå. Genom att välja en Maximal förstärkning:-nivå för situationer med dålig belysning kan du maximera detaljskärpan i en bild utan att generera överdrivet brus i bilderna. Du kan välja Bildhastighet eller Exponering som prioritet. Om du väljer Bildhastighet prioriterar kameran den angivna bildhastigheten och justerar inte exponeringen mer än vad som kan spelas in med den angivna bildhastigheten. Om du väljer Exponering, prioriterar kameran den angivna exponeringsinställningen och åsidosätter den inställda bildhastigheten för att uppnå bästa möjliga bild. Om videobilden flimrar på grund av lysrörsbelysning runt kameran kan du minska flimmereffekterna genom att ställa in Flimmerkontroll på samma frekvens som belysningen. Europa har i allmänhet 50 Hz och Nordamerika 60 Hz. Om bilden innehåller områden med starkt ljus som kan resultera i att slutbilden blir för mörk flyttar du skjutreglaget Kompensation för bakgrundsbelysning: tills bilden har rätt exponering. Markera den här rutan för att aktivera automatiska färgjusteringar genom Wide Dynamic Range (WDR). På så sätt kan kameran justera videobilden och kompensera för scener med tydliga ljusa och mörka skuggor. Markera den här rutan för att aktivera automatiska infrarödjusteringar genom adaptiv IR-kompensation. Detta gör att kameran automatiskt kan justera videobilden för färgmättnad förorsakad av IR-belysning. Du kan justera videons färgintensitet genom att flytta skjutreglaget Mättnad: tills du är nöjd med videobilden. Du kan justera videoskärpan för att göra objektens kanter mer synliga. Flytta skjutreglaget Skärpa: tills du är nöjd med videobilden. Ändra bild- och visningsinställningar 47

57 Alternativ Bildrotering: Vitbalans Beskrivning Du kan rotera bilden i den inspelade videon. Du kan rotera bilden 90, 180 eller 270 grader medsols. Du kan styra inställningarna för vitbalans för att anpassa för olika ljusförhållanden. Du kan låta kameran kontrollera vitbalansen genom att välja Automatisk vitbalans, eller välja Anpassad vitbalans för att manuellt ange inställningar för Röd: och Blå:. 6. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 7. Klicka på OK. Zooma och fokusera kameralinsen Om kameran har funktioner för fjärrzoom och -fokus kan du styra kamerans zoom och fokus från dialogrutan Bild och skärm. 1. På kameraflikeninställningar klickar du på. Dialogrutan Bild och skärm visas. 2. Om kameran har en inbyggd autofokusfunktion kan du välja något av följande: Kontinuerligt fokus Kameran fokuseras automatiskt när scenen förändras. Hoppa över följande steg. Manuellt fokus Du kan fokusera kameran manuellt medfokusera lins:-knapparna. När fokus har ställts in manuellt ändras det inte. 3. Zooma och fokusera kameran genom att följa stegen nedan när du tittar på förhandsvisningen i bildpanelen. a. Använd Zooma:-knapparna för att zooma in till önskat avstånd. 4. I listrutan Iris: väljer du Öppen. När slutaren är helt öppen är kamerans skärpedjup kortast. 5. Använd Fokusera lins:-knapparna tills bilden är skarp. Knapp Beskrivning Automatiskt fokus Kameran fokuseras automatiskt en gång. Kameran fokuseras så nära noll som möjligt. Stort steg mot noll. Litet steg mot noll. Litet steg mot oändlighet. Zooma och fokusera kameralinsen 48

58 Knapp Beskrivning Stort steg mot oändlighet. Oändlighet. 6. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 7. Klicka på OK. Räta ut fisheye-lins Om du har en kamera med fisheye- eller panoramalins kan du välja att räta ut bilden med hjälp av programvaran Avigilon Control Center. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. I kameraflikeninställningar klickar du på. 2. I listrutan Perspektiv för vy: väljer du något av följande: Golv: Välj det här alternativet om kameran är installerad så att den filmar uppåt. Innertak: Välj det här alternativet om kameran är installerad så att den filmar nedåt. Vägg: Välj det här alternativet om kameran är installerad så att den filmar rakt fram. 3. Redigera Bild och skärm-inställningarna om sådana finns. 4. Klicka på OK. Bilden rätas ut baserat på hur kameran är installerad. Du kan välja hur videoinspelningar ska visas i en bildpanel med hjälp av PTZ-kontrollerna. Komprimering och bildhastighet Använd dialogrutan Kompression och bildhastighet om du vill ändra kamerans inställningar för bildfrekvens och bildkvalitet för överföring av bilddata över nätverket. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. I kameraflikeninställningar klickar du på. Dialogrutan Kompression och bildhastighet visas. Området Bandbredd: visar en beräkning av hur mycket bandbredd som används av kameran med de aktuella inställningarna. Justera inställningarna om det behövs. Räta ut fisheye-lins 49

59 OBS: Om kamerorna kan hantera flera flöden påverkar inställningarna i denna dialogruta endast det primära flödet. 2. Välj önskat streamingformat i listrutan Format:. 3. Flytta skjutreglaget i fältet Bildhastighet: och välj hur många bilder per sekund (ips) som kameran ska streama över nätverket. För H.264-kameror och H.264-kodare måste inställningen för bildhastighet vara delbar med den högsta bildhastigheten. Om du ställer in skjutreglaget mellan två inställningar för bildhastighet avrundas värdet automatiskt till närmaste heltal. 4. Välj en bildkvalitetsinställning i listrutan Bildkvalitet:. En bildkvalitetsinställning på 1 ger video av högsta kvalitet och kräver mest bandbredd. Standardinställningen är I fältet Maximal bithastighet: väljer du maximal bandbredd som kameran kan använda, i kilobits per sekund (kbps). 6. Välj önskad bildupplösning i listrutan Upplösning:. 7. I listrutan Intervall mellan bildramar: anges önskat antal bildrutor mellan varje nyckelruta. För att hjälpa dig att bestämma hur ofta nyckelbildrutor ska spelas in visar området Keyframe-period: den tidsrymd som passerar mellan varje inspelad nyckelruta. Du bör välja minst en nyckelruta per sekund. 8. Om din kamera har stöd för flera videoöverföringar kan du markera kryssrutan Aktivera bildflöde låg bandbredd. Beroende på bilken programvaruversion du använder kan kryssrutan även heta "Aktivera sekundärt bildflöde". När den är aktiverad används videoöverföring med låg upplösning av Avigilon HDSM -funktionen för att optimera bandbredd och lagringsutrymme. 9. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 10. Klicka på OK. Aktivera inaktiv scen-läge Om du konfigurerar en Avigilon självlärande videoanalyskamera kan dialogrutankompression och bildhastighet erbjuda möjligheten att spela in video med en annan bildhastighet och kvalitet om inga rörelsehändelser upptäckts i scenen. En rörelsehändelse är när kameran använder sin förmåga till Bildpunktsrörelsedetektion eller Rörelsedetektering för sekretessbelagt objekt för att identifiera viktiga händelser i scenen. Mer information finns i Rörelsedetektion på sidan 52. Inaktiv scen-läge används vanligtvis för att ställa in kameran så att den strömmar med en lägre bildhastighet och reducerad kvalitet, för att minska den bandbredd och det lagringsutrymme som används när scenen är inaktiv. OBS: Detta alternativ är endast tillgängligt om kameran är inställd på att strömma i formatet H.264. Aktivera inaktiv scen-läge 50

60 1. I dialogrutan Kompression och bildhastighet markerar du kryssrutan Aktivera Viloscenläge. Inställningarna för inaktiv scen-läget visas Klicka på automatiskt. för att visa inställningarna om de inte visas 2. I fältet Efter rörelse-fördröjning: anger du hur lång tid i sekunder scenen måste vara inaktiv innan den aktiverar inaktiv scen-läge. 3. I fältet Bildhastighet: flyttar du skjutreglaget för att välja hur många bilder per sekund (ips) som kameran ska strömma när scenen är inaktiv. 4. I listrutan Bildkvalitet: väljs en videobildkvalitet för när kameran är i inaktiv scen-läge. 5. I fältet Maximal bithastighet: väljer du maximal bandbredd som kameran kan använda i detta läge. 6. Ange önskat antal bildrutor mellan varje nyckelruta i listrutan Intervall mellan bildramar:. För att hjälpa dig att bestämma hur ofta nyckelrutor ska spelas in visar området Keyframe-period: den tid som passerar mellan varje inspelad nyckelruta. 7. Klicka på OK för att spara dina inställningar. Nästa gång kamerans synfält blir stilla eller inaktivt växlar kameran automatiskt till inaktiv scen-läge. Kameran går automatiskt tillbaka till standardläget direktuppspelning när rörelsehändelser upptäcks i scenen. Justera inspelade videoflöden manuellt Om du har en 1-3 megapixel Avigilon H4 HD-kamera kan du justera den primära och sekundära videoströmmen manuellt, eller låta systemet använda HDSM-tekniken automatiskt. HDSM-teknik gör det möjligt för ACC att automatiskt registrera både primär och sekundär videoström så att systemet kan justera videobandbredden och lagringsutrymmet efter behov. Om din lokala föreskrifter kräver att en viss videoöverföring spelas in eller har en viss upplösning, har du möjlighet att manuellt justera inställningarna enligt dessa krav. 1. I dialogrutan Kompression och bildhastighet väljer du Manuell från rullgardingsmenyn Inspelningsprofil:. Bildflöde hög bandbredd inaktiveras automatiskt för inspelad video men inställningarna är fortfarande tillgängliga om du vill konfigurera direktsänd videoöverföring. Inställningar för överföring med låg bandbredd är aktiverade. Standardalternativet HDSM auto låter systemet använda HDSM-funktionen för visning av direktsänd och inspelad video. Observera att om du använder inställningenmanuell kommer HDSM-tekniken att inaktiveras för inspelad video, men användas för direktsänd videoöverföring. 2. Ändra först inställningen Bildflöde hög bandbredd om du vill justera den direktsända överföringen. InställningarnaBildflöde hög bandbredd används till att optimera överföring med låg bandbredd. Därför kan vissa inställningar ändras beroende på dina inställningar för Bildflöde hög bandbredd. 3. Om de inte visas klickar du på för att visa inställningarna för låg bandbredd. Om du föredrar att spela in med högre upplösning avmarkerar du kryssrutan Aktivera bildflöde låg bandbredd och justerar inställnigarna för Bildflöde hög bandbredd. 4. Välj önskad bildupplösning i listrutan Upplösning:. Justera inspelade videoflöden manuellt 51

61 5. Flytta skjutreglaget i fältet Bildhastighet: för att välja hur många bilder per sekund (ips) som kameran ska streama över nätverket. 6. Välj en bildkvalitetsinställning i listrutan Bildkvalitet:. En bildkvalitetsinställning med värdet 1 ger video av högsta kvalitet och kräver mest bandbredd. Standardinställningen är I fältet Maximal bithastighet: väljer du maximal bandbredd som kameran kan använda, i kilobits per sekund (kbps). 8. Ange önskat antal bildrutor mellan varje nyckelruta i listrutan Intervall mellan bildramar:. För att hjälpa dig att bestämma hur ofta nyckelrutor ska spelas in visar området Keyframe-period: den tid som passerar mellan varje inspelad nyckelruta. Vi rekommenderar att du väljer minst en nyckelruta per sekund. 9. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 10. Klicka på OK. Ändringarna gäller omedelbart. Programvaran ACC fortsätter att använda HDSM-teknik för visning av video i realtid, men inspelad video visar endast den konfigurerade videoöverföringen. Inställningen för gammal data i dialogrutan Inspelning och bandbredd uppdateras för att spegla de nya inställningarna för inspelningsprofil. Bilddimensioner I dialogrutan Bilddimensioner kan du ange bilddimensionerna för kameran. Om du vill minska bandbredden och öka den högsta bildhastigheten kan du beskära videobilden. OBS: Den här funktionen är bara tillgänglig för JPEG2000-kameror. 1. I kameraflikeninställningar klickar du på. Dialogrutan Bilddimensioner visas. 2. Justera bildens dimensioner genom att göra något av följande: Dra bildens kanter tills videon är rätt beskuren. Ändra värdena för fälten Övre:, Vänster:, Bredd: och Höjd:. 3. Klicka på OK. Rörelsedetektion I dialogrutan Rörelsedetektion kan du definiera särskilda områden för rörelsedetektion och konfigurera kamerans känslighet och tröskelvärde för rörelser. Beroende på vilken typ av kamera du konfigurerar kan det finnas två typer av rörelsedetektering tillgängliga: Bildpunktsrörelsedetektion och Rörelsedetektering för sekretessbelagt objekt. Bilddimensioner 52

62 Bildpunktsrörelsedetektion övervakar videoflödet som helhet och tolkar en pixelförändring som rörelse i scenen. Detta alternativ är tillgängligt för de flesta kameror som är anslutna till systemet. Rörelsedetektering för sekretessbelagt objekt analyserar videon och rapporterar endast om fordon eller personer rör sig. Detta alternativ är endast tillgängligt för Avigilon självinlärande videoanalysenheter. Konfigurera pixelrörelsedetektion I dialogrutan Rörelsedetektion använder du fliken Bildpunktsrörelsedetektion för att konfigurera pixelrörelsdetektion. Det gör att du kan definiera när systemet kommer att bekräfta rörelser i scenen. 1. På kameraflikeninställningar klickar du på. 2. I fliken Bildpunktsrörelsedetektion definierar du de gröna områdena för rörelsedetektion i kamerans synfält: OBS: Pixelrörelsedetektion ignoreras i områden som inte är grönmarkerade. Klicka på den här knappen och rita sedan gröna rektanglar som definierar områdena för pixelrörelsedetektion. Du kan dra flera rektanglar när du skapar området för pixelrörelsedetektion. Klicka på den här knappen och rita sedan rektanglar som raderar delar av området för pixelrörelsedetektion. Klicka på den här knappen och rita områden för pixelrörelsedetektion manuellt med datormusen. Det här verktyget ger hög precision och låter dig markera ovanliga former. Klicka på den här knappen för att markera hela bildpanelen för pixelrörelsedetektion. Klicka på den här knappen för att rensa bildpanelen från alla områden för pixelrörelsedetektion. Tips: Undvik områden med oavbruten pixelrörelse, t.ex. en TV- eller datorskärm, så att kameran inte kontinuerligt identifierar oviktiga pixelrörelsehändelser. Konfigurera pixelrörelsedetektion 53

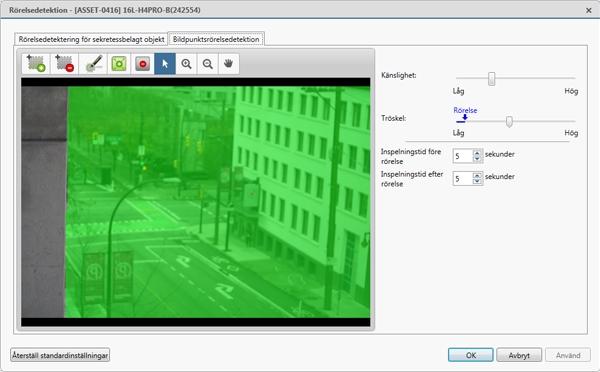

63 Figur 7: Dialogrutan Rörelsedetektion: Fliken Bildpunktsrörelsedetektion 3. Definiera hur känsligt systemet ska vara för pixelrörelser. a. Flytta skjutreglaget Känslighet: för att justera hur mycket varje pixel måste ändras för att anses vara i rörelse. När känsligheten är Hög upptäcks även små rörelser, som dammkorn i luften omedelbart framför kameralinsen. b. Flytta skjutreglaget Tröskel: för att justera hur många pixlar som måste ändras i bilden för att pixelrörelse ska anses uppkomma. När tröskelvärdet är Hög upptäcks endast stora rörelser, som en lastbil som kör över scenen. Tips: Indikatorn Rörelse ovanför skjutreglaget Tröskel: flyttas för att visa mängden rörelse i den aktuella bilden. Bara när rörelseindikatorn Rörelse flyttar sig till höger om markeringen Tröskel: kommer kameran att registrera pixelrörelsen. c. I fälten Inspelningstid före rörelse: och Inspelningstid efter rörelse: specificeras hur länge som video ska spelas in före och efter pixelrörelsehändelsen. 4. Klicka på OK för att spara dina inställningar. Ställa in klassificerad objektsrörelseupptäckt I dialogrutan Rörelsedetektion använder du fliken Rörelsedetektering för sekretessbelagt objekt för att konfigurera objektrörelseupptäckt. Det gör att du kan definiera när systemet ska bekräfta att en person eller ett fordon befinner sig i scenen. Ställa in klassificerad objektsrörelseupptäckt 54

64 1. På enhetsflikeninställningar klickar du på. Dialogrutan Rörelsedetektion visas. 2. På fliken Rörelsedetektering för sekretessbelagt objekt definierar du de gröna områdena för rörelsedetektion i kamerans synfält: Figur 8: Dialogrutan Rörelsedetektion : flikenrörelsedetektering för sekretessbelagt objekt Om du vill ändra form eller storlek på det gröna överlägget kan du klicka och dra i de gula markeringarna på kanten. Extra markeringar läggs automatiskt till för att hjälpa dig finjustera formen på överlägget. Om du vill flytta det gröna överlägget placerar du markören över det gröna överlägget tills markören ändras till en hand eller ett panoreringsverktyg. Klicka och dra sedan det gröna överlägget till önskad plats. Klicka på för att lägga till ett undantagsområde. Undantagsområdet läggs till inuti det gröna överlägget. Klassificerad objektrörelseupptäckt är inte aktivt inom undantagsområden. Om du vill konfigurera ett undantagsområde flyttar och storleksändrar du undantagsområdet efter behov och klickar sedan någonstans på det gröna överlägget. Om du vill ändra ett undantagsområde dubbelklickar du på undantagsområdet och ändrar sedan efter behov. Ställa in klassificerad objektsrörelseupptäckt 55

65 Markera ett undantagsområde och klicka på för att radera undantagsområdet. Klicka på för att återställa den förinställda gröna överlagringen. 3. Definiera de objekt som upptäcks av systemet. a. Markera rutan Person för att upptäcka personer i området. b. Markera rutorna Fordon för att upptäcka fordon i området. c. Flytta skjutreglaget Känslighet: för att justera systemets känslighet vid upptäckt av klassificerade objekt. d. I fältet Detektionstid justeras hur långt ett objekt måste röra sig innan det betraktas som ett rörligt objekt. e. I fälten Inspelningstid före rörelse och Inspelningstid efter rörelse kan du också ange hur länge video ska spelas in före och efter en klassificerad objektsrörelsedetektionshändelse. 4. Klicka på Använd för att spara dina inställningar. Självinlärande videoanalys Videoanalysenheter och Avigilon-kameror med självlärande videoanalys kan konfigureras för att lära känna sin omgivning och detektera specifika händelser. För att konfigurera Rörelsedetektering för sekretessbelagt objekt för en videoanalyskamera, se Ställa in klassificerad objektsrörelseupptäckt på sidan 54. Konfigurera videoanalyskameror Kameror med videoanalys och kameror anslutna till ACCES Analytics-utrustning kan konfigureras för att bättre förstå situationen där den är installerad och förbättra noggrannheten i kamerans rörelsedetektion. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. I listrutan Plats: väljer du den plats som bäst beskriver var kameran är installerad: Inställningen Plats: hjälper kameran att identifiera vad den ska söka efter. Utomhus Används för scener utomhus. Denna inställning upptäcker människor och fordon. Stort område inomhus Används för utrymmen inomhus med en bredd på 1,5 m eller mer. Funktionen för fordonsdetektion är inaktiverad. Översikt, inomhus Används när kameran är takmonterad, vanligtvis mitt i rummet. Den här inställningen är användbar för att räkna personer. Funktionen för fordonsdetektion är inaktiverad. Hög känslighet utomhus Denna inställning tillåter att analysfunktionen körs med högre känslighet för att kunna upptäcka människor och kan även användas i mer krävande miljöer. Medför en risk för mer frekventa falsklarm. Denna inställning identifierar människor och fordon. Självinlärande videoanalys 56

66 OBS: Om du ändrar inställningen Plats: efter att den har angetts kommer systemet att radera alla data som enheten tidigare kan ha lärt sig. 3. I listrutan Kameratyp: markeras vilken typ av kamera som har anslutits till denna kamerakanal. Detta hjälper videoanalysfunktionen att avgöra vilken typ av bild som kan förväntas från kameran. Dag och natt välj detta alternativ om kameran kan streama video i färg eller svartvitt. Denna typ av kamera visar vanligtvis färgvideo dagtid och svartvit video nattetid för att kunna registrera så mycket information som möjligt i scenen. Färg välj detta alternativ om kameran endast kan streama video i färg. Svartvitt välj detta alternativ om kameran endast kan streama video i svartvitt. Termisk välj detta alternativ om kameran kan streama framåtriktad infraröd (FLIR) video. 4. Flytta skjutreglaget Manipuleringskänslighet: för att definiera kamerans känslighet för plötsliga förändringar i scenen. Manipulering definieras som en plötslig förändring av kamerans bildfält, oftast beroende på att någon oväntat flyttar eller vrider kameran. Sänk inställningen om små förändringar i scenen, som rörliga skuggor, definieras som manipuleringshändelser. Om kameran är monterad inomhus och scenen sannolikt inte kommer att förändras kan du öka inställningen för att registrera mer ovanliga händelser. 5. Kryssa för rutan Aktivera utseendesökning om du vill att denna kamera ska ha stöd för funktionen Avigilon Appearance Search. 6. Markera kryssrutan Aktivera bullerfilter om kameran är för känslig och felaktigt registrerar rörelser som klassificerade objekt. Inaktivera detta alternativ om kameran inte är tillräckligt känslig. 7. Klicka på Använd för att spara dina inställningar. Därefter kan du aktivera självinlärning och konfigurera analyshändelser. För mer information, se Självinlärning på sidan 58 eller Videoanalyshändelser på sidan 62. Konfigurera videoanalysenheter Om du vill använda dig av en videoanalysenhet ska varje ansluten kamerakanal konfigureras för videoanalysdetektion. Om du konfigurerar en analog videoanalysenhet ansluts kamerorna fysiskt till varje kamerakanal innan enheten ansluts till systemet. Om du konfigurerar en IP-videoanalysenhet kan alla kameror i nätverket anslutas digitalt till enhetens kamerakanaler. Kamerorna ska anslutas innan du går vidare med nästa steg. För mer information, se Ansluta kameror till en Rialto -videoanalysenhet på sidan 21. Konfigurera videoanalysenheter 57

67 1. Öppna fliken Inställningar, välj därefter en av enhetens kamerakanaler. 2. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 3. I listrutan Plats: väljer du den plats som bäst beskriver var kameran är installerad. Inställningen Plats: hjälper kameran att identifiera vad den ska söka efter. Utomhus Används för scener utomhus. Denna inställning upptäcker människor och fordon. Stort område inomhus Används för utrymmen inomhus med en bredd på 1,5 m eller mer. Fordonsupptäckt är inaktiverat. Översikt, inomhus Används när kameran är takmonterad, vanligtvis mitt i rummet. Den här inställningen är användbar för att räkna personer. Fordonsupptäckt är inaktiverat. Hög känslighet utomhus Denna inställning tillåter att analysfunktionen körs med högre känslighet för att kunna upptäcka människor och kan även användas i mer krävande miljöer. Medför en risk för mer frekventa falsklarm. Denna inställning identifierar människor och fordon. OBS: Om du ändrar inställningen Plats: efter att den har angetts kommer systemet att radera alla data som enheten tidigare kan ha lärt sig. 4. I listrutan Kameratyp: markeras vilken typ av kamera som har anslutits till denna kamerakanal. Detta hjälper videoanalysenheten att avgöra vilken typ av bild som kan förväntas från kameran. Dag och natt välj detta alternativ om kameran kan streama video i färg eller svartvitt. Denna typ av kamera visar vanligtvis färgvideo dagtid och svartvit video nattetid för att kunna registrera så mycket information som möjligt i scenen. Färg välj detta alternativ om kameran endast kan streama video i färg. Svartvitt välj detta alternativ om kameran endast kan streama video i svartvitt. Termisk välj detta alternativ om kameran kan streama framåtriktad infraröd (FLIR) video. 5. Markera kryssrutan Aktivera bullerfilter om kameran är för känslig och felaktigt registrerar rörelser som klassificerade objekt. Inaktivera detta alternativ om kameran inte är tillräckligt känslig. 6. Klicka på Använd för att spara dina inställningar. 7. Tillåt enheten att starta om, ifall den begär detta. Därefter kan du välja att aktivera självinlärning och konfigurera analyshändelser. För mer information, se Självinlärning på sidan 58 eller Videoanalyshändelser på sidan 62. Självinlärning När självinlärning är aktiverat utför videoanalysenheten en inledande självkalibrering av scenen i dess synfält. Detta kan avsevärt förbättra precisionen vid klassificering av människor och fordon. OBS: Funktionen Exempelbaserad inlärning påverkas inte om du aktiverar eller avaktiverar självinlärning. Självinlärning 58

68 Vad är självinlärning? Självinlärning är videoanalysenhetens förmåga att utföra en inledande självkalibrering av scenen. När den aktiveras kan självinlärning avsevärt förbättra precisionen vid klassificering av objekt. Självinlärning konfigureras via dialogrutan Konfigurering av videoanalys. Statusen Självinlärning pågår: i dialogrutan ger dig följande information: 0 % 33 % Enheten befinner sig i det första inlärningsstadiet där information från scenen samlas in. 34 % 66 % Enheten kalibrerar sig genom att använda data som den har samlat från genomsnittliga personer och fordon i scenen. 67 % 100 % Enheten har etablerat en hög precision för klassificerad objektsupptäckt. Tips: Använd funktionen Exempelbaserad inlärning för att förbättra enhetens upptäcktsprecision. Mer information finns i Exempelbaserad inlärning på sidan 60. OBS: Om enheten fortsätter uppvisa låg precision för objektsupptäckt efter att självinlärningen avslutats kan ett fel ha uppstått vid installationen. Kontakta Avigilons tekniska support för att få hjälp. Aktivering av den självinlärande funktionen hos alla videoanalysenheter rekommenderas starkt, utom i följande fall: Om du inte förväntar dig människor eller fordon i enhetens synfält. Om människor och fordon i synfältet rör sig på olika höjdnivåer, till exempel i en trappa. Om scenen avsevärt förändras kan du återställa inställningarna för självinlärning. När självinlärning återställs raderas alla befintliga självinlärningsdata och enheten lär sig på nytt. Funktionen kan behövas om till exempel en byggnad inom scenen rivs eller byggs om. Aktivera självinlärning I dialogrutan för Konfigurera videoanalys kan du aktivera eller inaktivera självinlärning i videoanalysenheter. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. För att aktivera självinlärning, markera rutan Aktivera självinlärning. 3. För att inaktivera självinlärning, avmarkera rutan Aktivera självinlärning. OBS: Avaktiverad självinlärning kan leda till att fler klassificerade objekt blir felaktigt upptäckta. När inställningen har avaktiverats avbryts självinlärning för kameran och den inlärda informationen används inte längre. 4. För att återställa självinlärning, klicka på Återställ självinlärning. Klicka på Ja i den bekräftelsedialogruta som visas. OBS: När självinlärning återställs raderas alla befintliga självinlärningsdata för enheten. 5. Klicka på OK för att spara dina ändringar. Vad är självinlärning? 59

69 Exempelbaserad inlärning Du kan förbättra exaktheten i videoanalysklassificeringen av objekt genom att använda Exempelbaserad inlärning-funktionen. Du kan tilldela upptäckta objekt Inlärningsmarkörer för sant eller falskt för att träna videoanalysenheten. Inlärningsmarkörer kan tilldelas och därefter tillämpas i enheter av olika användare. Användare som tilldelar markörer för upptäckta objekt är vanligtvis användare som regelbundet övervakar video. Det rekommenderas att 30 markörer för sant och 30 markörer för falskt tilldelas innan de tillämpas i en enhet. Användare som tillämpar markörerna i enheten kan vara administratörer som är mindre delaktiga i den dagliga videoövervakningen. OBS: Inlärningsmarkörer är lokala för en enstaka server och skapas för individuella kameror. De delas inte mellan servrar eller kameror. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Tilldela Inlärningsmarkörer Tilldela de upptäckta objekten markörer för sant eller falskt för att hjälpa enheten öka upptäcktsprecisionen. Du kan tilldela Inlärningsmarkörer inspelad video från fliken Exempelbaserad inlärning och från sökresultat. OBS: Inlärningsmarkörer är lokala för en enstaka server och skapas för individuella kameror. De delas inte mellan servrar eller kameror. 1. Visa inspelad video från analysenheten på någon av följande platser: I enhetsflikeninställningar klickar du på. Fliken Exempelbaserad inlärning öppnas. Spela upp videon tills du hittar avgränsningsrutor i scenen. För mer information om videouppspelningskontroller, se Spela upp inspelad video på sidan 86. I menyn Ny uppgift klickar du på ett av följande Sök-alternativ: eller. Gör en sökning och välj därefter ett sökresultat som innehåller avgränsningsrutor. För mer information om hur dessa sökningar utförs, se Sök på sidan Klicka innanför en avgränsningsruta för att visa menyn Inlärningsmarkörer. Personer som upptäcks av videoanalysenheten inramas av röda avgränsningsrutor och fordon inramas av blå avgränsningsrutor. 3. Välj något av följande alternativ: Alternativen kan vara olika beroende på typ av upptäckt objekt. Exempelbaserad inlärning 60

70 Sann person/sant fordon Välj det här alternativet om videoanalysenheten har identifierat objektet korrekt. Falsk person/falskt fordon Välj det här alternativet om videoanalysenheten har identifierat objektet felaktigt. Används ej Välj det här alternativet om du inte vill använda objektet som inlärningsexempel. Du behöver minst 30 sanna Inlärningsmarkörer och 30 falska Inlärningsmarkörer per kamera för inlärning av en videoanalysenhet. Varje kamera accepterar högst 50 sanna Inlärningsmarkörer och 50 falska Inlärningsmarkörer. En sammanställning av det totala antalet tilldelade markörer visas längst ned på fliken Exempelbaserad inlärning. Efter att minsta antalet Inlärningsmarkörer som krävs har tilldelats kan du sända exemplen till enheten. Mer information finns i Tillämpa Inlärningsmarkörer på enheten på sidan 61. Hantering Inlärningsmarkörer Efter att du har tilldelat Inlärningsmarkörer på objekt som detekterats i enhetens inspelade video kan du modifiera eller radera Inlärningsmarkörer innan de tillämpas i enheten. 1. I enhetsflikeninställningar klickar du på. Fliken Exempelbaserad inlärning öppnas. 2. För att redigera Inlärningsmarkörer: a. Välj ett objekt från listan Inlärningsmarkörer. b. Klicka på den tillhörande avgränsningsrutan i bildpanelen och ändra därefter den tilldelade objekttypen. c. Välj Används ej för att ta bort enskilda Inlärningsmarkörer från listan. 3. För att ta bort alla Inlärningsmarkörer från listan, klicka på Rensa samtliga markörer. Detta tar bort alla markörer som är listade för närvarande, men inte de markörer som redan har tillämpats i kameran. Tillämpa Inlärningsmarkörer på enheten Efter att det minsta antalet Inlärningsmarkörer som krävs har tilldelats, kan du lägga till markörerna i enheten. Detta sänder information om sanna eller falska upptäckter till enheten. 1. I enhetsflikeninställningar klickar du på. Fliken Exempelbaserad inlärning öppnas. 2. För att granska Inlärningsmarkörer väljer du en markör i listan. Den associerade videon visas i bildelementet och informationen visas nedanför. Du kan sortera markörerna genom att klicka på kolumnrubrikerna. Hantering Inlärningsmarkörer 61

71 3. För att tillämpa alla Inlärningsmarkörer i videoanalysenheten, klicka på Använd. OBS: Du måste ha minst 30 sanna och 30 falska Inlärningsmarkörer, annars visas ett felmeddelande. Informationen från Inlärningsmarkörer sänds till enheten och enheten kommer nu att använda denna information för att öka sin upptäcktsprecision. De listade Inlärningsmarkörer tas bort från listan eftersom de har tillämpats i enheten. Ta bort Inlärningsmarkörer från enheten Om betydande förändringar har skett i scenen eller om kameran flyttas till en annan plats kan du vilja ta bort de Inlärningsmarkörer som använts i enheten, eftersom informationen inte längre är korrekt. 1. I enhetsflikeninställningar klickar du på. Fliken Exempelbaserad inlärning öppnas. 2. Klicka på Återställ fabriksinställningar. 3. När du blir uppmanad att göra detta, klicka på Ja. Enhetens inlärningsdata återställs till fabriksinställningarna. Om du har förberett nya Inlärningsmarkörer för enheten tas inte dessa markörer bort från listan. Endast de markörer som redan har använts i enheten tas bort. Videoanalyshändelser Du kan ställa in specifika videoanalyshändelser på varje självinlärande videoanalysenhet från Avigilon. Enheter kan ställas in för att upptäcka olika person- och fordonsaktiviteter i scenen. De konfigurerade händelserna kan användas för att skapa detaljerade regler. Mer information finns i Regler på sidan 30. Lägga till videoanalyshändelser Innan du kan lägga till videoanalysenheter till regler och larm, måste de först skapas för varje videoanalysenhet. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. Klicka på. Dialogrutan Konfigurering av analyshändelser: öppnas. 3. Ange ett namn för videoanalyshändelsen. 4. Markra kryssrutan Aktiverad. Om kryssrutan är avmarkerad kommer videoanalyshändelsen varken upptäcka eller utlösa några händelser. 5. I området Aktivitet: väljer du något av följande alternativ: OBS: Det alternativ som du väljer här avgör vilka övriga inställningar som visas. Ta bort Inlärningsmarkörer från enheten 62

72 Objekt i området Videoanalyshändelsen aktiveras när den valda typen av objekt förflyttar sig in i intresseområdet. Definiera det gröna intresseområdet i bildpanelen. Det gröna överlägget kan konfigureras som funktionen Rörelsedetektering för sekretessbelagt objekt. Mer information finns i Ställa in klassificerad objektsrörelseupptäckt på sidan 54. Objekt dröjer kvar Videoanalyshändelsen aktiveras när den valda typen av objekt stannar inom intresseområdet under en längre tid. Definiera det gröna intresseområdet i bildpanelen. Objekt korsar strålen Videoanalyshändelsen aktiveras när den valda typen av objekt korsar strålen i pilens riktning. Flytta eller ändra storlek på den gröna strålen i bildpanelen efter behov: o o Flytta strålen genom att klicka och dra den gröna strålen i någon riktning. Ändra längden eller rotera strålen genom att klicka på ena änden av strålen och sträcka ut eller rotera strålen. o Klicka på för att ändra strålens riktning. o För att upptäcka objekt som förflyttar sig i någon av strålens riktningar klickar du på. 6. I området Objekttyper: väljer du and/or. 7. Flytta skjutreglaget Känslighet: för att välja hur känslig videoanalysenheten ska vara för att upptäcka klassificerade objekt. 8. Om tillämpligt, ange en tid i fältet Detektionstid: för att definiera hur länge ett objekt måste befinna sig i intresseområdet innan det utlöser en videoanalyshändelse. 9. Klicka på OK för att spara dina inställningar. För fler alternativ för videoanalyshändelser klickar du på Visa avancerade alternativ. För en beskrivning av avancerade alternativ, se Beskrivningar av videoanalyshändelser på sidan 114. Redigera och ta bort videoanalyshändelser 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. Välj en händelse i listan Konfigurering av analyshändelser: och gör något av följande: För att radera videoanalyshändelser klickar du på. Gör nödvändiga ändringar i nedanstående dialogruta. Mer information finns i Lägga till videoanalyshändelser på sidan 62. OBS: Om du ändrar namnet på händelsen, fungerar inte längre några regler och larm som är länkade till händelsen. För att radera videoanalyshändelser klickar du på. Redigera och ta bort videoanalyshändelser 63

73 Privata områden Du kan definiera privata områden i kamerans synfält om du vill blockera områden som du inte vill se eller spela in, t.ex. badrumsdörrar och andra privata områden. Lägga till ett privat område 1. På kameraflikeninställningar klickar du på. Dialogrutan Privata områden visas. 2. Klicka på så visas en grön ruta i bildpanelen. 3. Flytta och ändra storlek på den gröna rutan tills den täcker det område som ska vara privat. 4. Klicka på OK. Redigera och ta bort ett privat område 1. På kameraflikeninställningar klickar du på. Dialogrutan Privata områden visas. 2. Välj ett privat område i listan Privata områden: och gör något av följande: Om du vill redigera det privata området justerar du den gröna rutan i bilden. Klicka på för att radera det privata området. 3. Klicka på OK för att spara dina ändringar. Manuell inspelning När du utlöser manuell inspelning i en bildpanel beordrar du kameran att spela in video utanför kamerans inspelningsschema. Den manuella inspelningen fortsätter tills den stoppas, eller tills den längsta tillåtna tiden för manuell inspelning nås. Följ dessa steg om du vill ange den högsta tillåtna tiden för manuell inspelning: 1. På kameraflikeninställningar klickar du på. Dialogrutan Manuell inspelning visas. 2. Definiera följande: Varaktighet för inspelning: Ange hur länge kameran ska spela in om inspelningen inte stoppas manuellt. Inspelningstid innan den utlöses: Ange hur länge video spelas in innan manuell inspelning aktiveras. Privata områden 64

74 3. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 4. Klicka på OK. För mer information om manuell inspelning av video, se Utlösa manuell inspelning på sidan 85. Digitala indata och utdata Använd dialogrutan Digitala indata och utdata om du vill ändra inställningarna för externa digitala in- och utmatningsenheter som är anslutna till enheten (en kamera eller videoanalysenhet). De externa enheterna kan användas för att skapa larm eller för att utlösa inspelningshändelser och specifika åtgärder via regelmotorn. Mer information finns i Regler på sidan 30. Konfigurera digitala indata OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Digitala indata och utdata visas. 2. Välj indata i området Digitala indata:. 3. Ange ett Namn: för den digitala ingången. 4. I området Varaktighet för inspelning:, välj något av följande: Välj Följ händelse om du vill spela in hela händelsen från den digitala ingången. Välj Maximal tid: om du vill begränsa inspelningstiden. 5. Ange Inspelningstid före händelse: och Inspelningstid efter händelse:. 6. Välj förvalt Kretsläge: för den digitala ingången. 7. Välj de kameror som ska länkas till den digitala ingången. Om Inspelningsschema har konfigureras att spela in digitala indata, används de kameror som du väljer i området Länk till kameror: för att spela in händelser som utlösts av den digitala ingången. 8. Klicka på OK. Konfigurera digitala utdata När en digital utgång har konfigurerats kan du utlösa den digitala utgången manuellt i en bildpanel. Mer information finns i Utlösa digitala utdata på sidan 85. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Digitala indata och utdata 65

75 1. På enhetsflikeninställningar klickar du på. Rutan Digitala indata och utdata visas. 2. Välj en utgång i området Digitala utdata:. 3. Ange ett Namn: för den digitala utgången. 4. Välj förvalt Kretsläge: för den digitala utgången. 5. Alternativen för Utlös beteende: definierar vad som händer när den digitala utgången aktiveras. Välj Aktivera om du vill aktivera den digitala utgången i kontinuerligt läge. I fälten för Varaktighet: kan du ange hur länge den digitala utgången ska vara aktiv. Välj Puls om du vill aktivera den digitala utgången i pulsläge. Ange Period:, Verksamhetscykel: och Repetera räkning: för pulsen. 6. Om det endast finns ett Varaktighet för utlösare:-fält, ange utlösningstiden i minuter och sekunder. 7. I området Länk till kameror: väljer du de kameror som ska utlösa denna digitala utgång. Som standard väljer systemet automatiskt den kamera som denna digitala utgång är ansluten till. 8. Klicka på OK. Mikrofon Använd dialogrutan Mikrofon om du vill ändra inställningarna för en ljudinmatningsenhet som är ansluten till en kamera eller videoanalysenhet. Du kan också länka ljudet till andra kameror. En mikrofon måste vara ansluten till enheten för att du ska kunna använda den här funktionen. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Mikrofon visas. 2. Om fler Mikrofoningång: listas väljer du den som du vill redigera. 3. Markera kryssrutan Aktivera om du vill aktivera ljudinspelning från mikrofoner som är anslutna till enheten. 4. Ange ett namn för mikrofonen. 5. Välj ljudindatakälla i listrutan Källa:. När du ansluter digitala ingångar för Fisheye är de digitala ljudingångarna följande: Audio Input 1 konfigurerar förstärkning för alla ljudingångar på linjenivå som är anslutna till den rosa ljudingången på AUX-kabeln. Audio Input 2 konfigurerar förstärkningen för mikrofonen som är inbyggd i kameran. 6. Välj hur stor analog förstärkning som ska användas på ljudindata i listrutan Förstärkning:. Ju högre db- Mikrofon 66

76 inställning, desto högre volym. 7. Välj de kameror i området Länk till kameror: som ska länkas till ljudet. 8. Klicka på OK. Högtalare Använd dialogrutan Högtalare om du vill ändra inställningarna för en ljudutmatning som är ansluten till en enhet (en kamera eller videoanalysenhet). Du kan också länka ljudet till andra enheter. För att du ska kunna använda den här funktionen måste högtalarna vara anslutna till enheten och en mikrofon måste vara ansluten till den lokala klienten. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Högtalare visas. 2. Om fler Utdata från högtalare: listas väljer du den som du vill redigera. 3. Markera kryssrutan Aktivera om du vill aktivera sändning av ljud. Högtalare som är anslutna till enheten sänder ljud från mikrofonen som är ansluten till den lokala klienten. 4. Markera kryssrutan Registrera högtalarutgång om du vill spela in vad som sänds. 5. Ange ett namn för högtalaren. 6. Du kan styra högtalarnas volym med skjutreglagen Volym:. 7. Välj de kameror i området Länk till kameror: som ska länkas till högtalarna. 8. Testa Mikrofonnivå: genom att tala in i mikrofonen. Den röda stapeln ändras för att indikera ljudinmatningsnivån. 9. Klicka på OK. För information om hur du aktiverar tvåvägsljud för ditt lokala program, se Allmänna inställningar på sidan 68. Högtalare 67

77 Klientinställningar Du använder Klientinställningar när du anger inställningar för din lokala kopia av klientprogramvaran. Här kan du till exempel spara ditt lösenord, ange språk, spara den senaste fönsterlayouten, konfigurera styrpinnen och lägga till och ta bort platser manuellt. Allmänna inställningar Du kan ange inställningar för den lokala klienten under Allmänt. Eventuella ändringar som du gör påverkar bara den här kopian av klientprogramvaran. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. I klientens övre högra hörn väljer du > Klientinställningar. 2. Gör alla nödvändiga ändringar på fliken Allmänt: Spara/återställ fönsterlayout: Markera denna kryssruta om du vill att klienten ska komma ihåg dina layoutinställningar. Starta automatiskt hel skärmbild: Markera den här kryssrutan om du vill att klienten automatiskt ska öppnas i helskärmsläge varje gång den startas. Visa meddelanden på skärmen: Markera den här kryssrutan om du vill att systemmeddelanden ska visas i klienten. Systemmeddelanden visas i den röda rutan längst upp till höger i klienten. Klicka på den röda rutan om du vill läsa meddelandena. Systemmeddelanden informerar dig om platshändelser, systemhändelser och möjliga enhetsanslutningsproblem. Om den här kryssrutan är avmarkerad döljs alla systemmeddelanden. Synkronisera inspelad videouppspelning: Markera denna kryssruta om systemet automatiskt ska synkronisera tidslinjerna i alla nya vyflikar. Mer information finns i Synkronisera uppspelning av inspelad video på sidan 87. Period för cykel: Ange antalet sekunder som en klient väntar innan den växlar till en annan vy-flik. Mer information finns i Rotera mellan vyer på sidan 76. Språk: Välj ett språk i listrutan om du vill ändra språk i klienten. Välj Windows-standard om du vill använda samma språk i klienten som i operativsystemet. Automatisk inloggning till platser: Markera den här kryssrutan för att logga in automatiskt till alla platser som du har åtkomst till. Välj den typ av inloggning som du använder: VäljAnvända Windows-verifiering om du använder din Windows-inloggning för att komma åt platser. Välj Använda sparat användarnamn och lösenord: om du använder ditt användarnamn och lösenord för Avigilon Control Center. I området Maximal bandbredd för inkommande klient: kan du ställa in hur mycket bandbredd klienten ska få. Detta innefattar även videoflöde. Klientinställningar 68

78 Du kan välja Obegränsad eller Annat: och ange den högsta tillåtna bandbredden i kilobits per sekund (kbit/s). I området Inställning av duplexljud för klient: kan du välja att aktivera dubbelriktat ljud. Om du gör det kan de personer som filmas prata med operatören som övervakar videon. Du kan välja ljudalternativet Full-duplex, som stöder samtidig kommunikation, eller Halv-duplex, som endast stöder kommunikation från en sida i taget. Om du vill använda den här funktionen måste du konfigurera mikrofoner och högtalare för kamerorna. Mer information finns imikrofon på sidan 66 ochhögtalare på sidan Klicka på OK för att spara dina ändringar. Inställningar för videovisning Du kan justera klientens Visa-inställningar för att förbättra hur video visas i din monitor. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. I klientens övre högra hörn väljer du > Klientinställningar > Visa. 2. Genomför någon av följande åtgärder för att ställa in hur video visas i bildpaneler. Visa analog video i osammanflätat läge Markera kryssrutan Visa osammanflätade bilder om den analoga video som du tittar på innehåller artefakter. Den här inställningen förbättrar videobilden och slätar ut vissa artefakter. Visa logiskt ID Markera kryssrutan Visa Logiskt ID om du behöver se logiskt ID för alla enheter. Logiska ID måste vara unika nummer. Med den här inställningen visas enhetens logiska ID i hakparenteser bredvid enhetens namn i System Explorer. När den här inställningen aktiveras, visas enhetens namn i System Explorer i följande format. <Enhetsnamnet> (Serienummer) (logiskt ID). Till exempel 2.0-H3A-DP1(574065)(101). Enhetens namn och serienummer kan ändras i dialogrutan Allmänt Inställningar genom att redigerakameranamn:-fältet. Logiskt ID kan ändras i dialogrutan Allmänt Inställningar genom att redigera Logiskt ID:-fältet. Visa bildöverlägg Välj vilken typ av information som ska visas ovanpå videon genom att välja något av alternativen för Bildöverlappning:. Överlägg Kameranamn Kameraplats Tidsstämpel Beskrivning Visar namnet som kameran tilldelats. Visar platsen som kameran tilldelats. (Endast inspelad video) Visar exponeringstidsstämpeln för videon. Inställningar för videovisning 69

79 Överlägg Beskrivning Från området Tidsstämpelzon: väljs den tid som ska visas: Visa enhetens tid Om du har kameror som är installerade på olika platser i systemet kan du välja det här alternativet för att visa den tid som registrerades på kamerans plats. Visa lokal tid Välj det här alternativet för att visa den registrerade videotiden för din lokala tidszon. (Endast video i realtid) Visar aktuellt datum och tid ned till millisekunder. Från området Tidsstämpelzon: väljs den tid som ska visas: Tidsstämpel i realtid Visa enhetens tid Om du har kameror som är installerade på olika platser i systemet kan du välja det här alternativet för att visa klockslag på kamerans plats. Visa lokal tid Välj det här alternativet för att visa tiden din lokala tidszon. (Endast video i realtid) Visar inspelningsstatusen för en kamera. Inspelningsstatusen representeras av den runda ikonen längst upp till vänster i bildelementet. Färgen på ikonen anger kamerans inspelningsstatus. Inspelningsindikator Inspelningen har utlösts av en händelse : spelar in Rörelseaktivitet Analyshändelser : spelar inte in. Klicka på den här ikonen när som helst om du vill spela in manuellt. Rörelse visas i rött. Avgränsningsrutor visas runt objekt som upptäcks i videon. Färgen på en avgränsningsruta anger typen av objekt: Röd: en person Blå: ett fordon Överlägget Analyshändelser aktiveras bara för video från en videoanalysenhet. OBS: Avgränsningsrutorna kanske inte visas om funktionen är inaktiverad på den specificerade enheten. Mer information finns i Aktivera eller inaktivera videoanalysvisning på sidan 44. Ändra skärmkvalitet Om datorn inte har tillräckligt mycket processorkraft eller bandbredd kanske du inte kan titta på video med maximal bildhastighet och bildkvalitet. Du kan konfigurera bildpanelerna så att video visas med hög kvalitet och låg bildfrekvens, eller med låg kvalitet och hög bildfrekvens. Välj en högre kvalitetsinställning om du behöver se specifika detaljer eller ansikten i bilden. Välj en lägre kvalitetsinställning om det är viktigare att se rörelser när de inträffar. Ändra skärmkvalitet 70

80 Inställningarna för Ändra kvalitet på skärm: påverkar bara hur bilden i bildpanelen visas, inte själva videokvaliteten eller bildhastigheten mellan kameran och servern. Därför kan du granska inspelad video senare och bekräfta det du såg i bildpanelen. I området Ändra kvalitet på skärm: väljer du något av följande alternativ: Maximal: visar video med maximal upplösning och lägsta bildhastighet. Hög (standard): visar video med en 1/4 upplösning. Medium: visar video med en 1/16 upplösning. Låg: visar video med en upplösning på 1/64 och högsta bildhastighet. Ändra bildskärmsjusteringsinställningar Med Visa justeringsinställningar: kan du konfigurera standardvärden som ska tillämpas på all video som visas på fliken Vy. OBS: Den här inställningen påverkar inte inspelad video. 1. IKlientinställningar på flikenvisa flyttar du skjutreglagen för att ställa in Gamma:, Svartnivå: ochvitnivå:. Som standard är Gamma: inställt på 0,55, Svartnivå: på 0,5%, Vitnivå:på 98% och automatisk kontrast är inaktiverad. 2. Markera kryssrutanaktivera automatisk kontrast för att låta systemet automatiskt justera kontrastnivå för videoströmmen. OBS: Om automatisk kontrast är inaktiverad kan intesvartnivå: och Vitnivå: justeras. 3. Klicka på Återställ fabriksinställningar att återgå till fabriksinställningarna. 4. Klicka på OK för att spara dina ändringar. Om video visas på en Vy flik börjar de nya inställningarna inte gälla förrän Återställ standardinställningar är markerat i bildelementet. Inställningar för styrpinne Klienten stöder två typer av styrpinnar: Microsoft DirectX USB-standardstyrpinnar och Avigilon USB Professional Joystick Keyboard. Gå till inställningarna Styrpinnenär du ska installera nödvändiga drivrutiner och konfigurera alternativen för styrpinnen. Konfigurera ett Avigilon USB Professional Joystick Keyboard för vänsterhänt användning USB Professional Joystick Keyboard från Avigilon är ett USB-tillbehör som är utrustat med en styrpinne för zoomning och panorering i bildpaneler, en kontrollratt för hantering av tidslinjen och en knappsats programmerad med klientprogramvarans tangentbordskommandon. För mer information om de knappsatskommandon som styr klientprogramvaran, se Tangentbordskommandon på sidan 122. Tangentbordet installeras som standard i läget för högerhänta användare. Ändra inställningarna för Styrpinne om du vill byta till vänsterhänt läge. Ändra bildskärmsjusteringsinställningar 71

81 1. Anslut tangentbordet. 2. I klientens övre högra hörn väljer du > Klientinställningar > Styrpinne. Ett felmeddelande visas om tangentbordet inte upptäcks automatiskt. Klicka på Sök efter styrpinnar I fliken Styrpinne, markera kryssrutan Aktivera läge för vänsterhand. 4. Klicka på OK. Nu är tangentbordet konfigurerat för vänsterhänta användare. 5. Rotera tangentbordet så att styrpinnen hamnar till vänster och kontrollratten till höger. Sätt tillbaka tangentbordslocket så att etiketterna för vyknapparna är överst. Mer information om Avigilon USB Professional Joystick Keyboard finns i installationsguiden som medföljer enheten. Konfigurera en standard USB-styrpinne Använd inställningarna Styrpinne för att konfigurera knapparna som används i Microsoft DirectX USBstandardstyrpinnar. 1. Anslut styrpinnen. I klientens övre högra hörn väljer du > Klientinställningar > Styrpinne. 2. Ett felmeddelande visas om styrpinnen inte upptäcks automatiskt. Klicka på Sök efter styrpinnar På fliken Styrpinne väljer du en åtgärd för varje knapp på styrpinnen: a. Tryck på en knapp på styrpinnen så att motsvarande etikett markeras i dialogrutan. b. Välj en åtgärd för knappen i listrutan. Du kan till exempel välja att hantera inspelad video, vyer, bildpaneler, direkuppspelning, ljud, ögonblicksbilder och PTZ (panorering, vridning och zoomning). c. Upprepa samma steg för varje knapp på styrpinnen. 4. Klicka på OK. Upptäcka platser Om datorn finns i samma nätverkssegment (undernät) som en plats, upptäcks platsen automatiskt och visas i System Explorer. Om platsen som du vill komma åt inte visas i listan beror det på att den finns i ett annat undernät och måste upptäckas manuellt. Det finns ingen gräns för hur många platser som kan upptäckas av klientprogramvaran. Tips: När du har upptäckt och loggat in på en överordnad plats identifieras alla underordnade platser automatiskt. När en server ansluts till systemet läggs den som standard till på en plats med samma namn. Om du vill hitta en ny server måste du söka efter serverns plats. Konfigurera en standard USB-styrpinne 72

82 1. Öppna dialogrutan Sök plats. I klientens övre högra hörn väljer du > Logga in... På fliken Platsinloggning klickar du på Sök plats... Alternativt, välj > Klientinställningar > Nätverk på plats. På fliken Nätverk på plats klickar du på Sök plats Ange IP-adress/värdnamn: och Basport: för servern på platsen som du vill upptäcka. Basporten är som standard. Du kan ändra basportnumret i administrationsverktyget för Avigilon Control Center. Mer information finns i serveranvändarhandboken för Control Center från Avigilon. 3. Klicka på OK. Om platsen hittas läggs den automatiskt till i platslistan. Om platsen inte hittas kontrollerar du följande och försöker igen: Nätverksinställningarna är rätt konfigurerade. Brandväggen blockerar inte programmet. Serverprogramvaran för Avigilon Control Center körs på den server som du sökte efter. Upptäcka platser 73

83 Ordna vyer En vyflik är en flik där du tittar på video från en kamera. Vyfliken innehåller en uppsättning bildpaneler där du kan ordna hur video visas. Du kan ordna bildpaneler i olika layouter om du vill visa olika kameravinklar och spara vylayouter som du gillar. Lägga till och ta bort en vy Med vy-flikar kan du anpassa hur du övervakar video. Du kan öppna en ny vy i aktuellt fönster eller öppna en vy i ett nytt fönster för att kunna använda flera monitorer. Vyer kan även tas bort vid behov. Om du vill... Gör du så här... Fliken Öppna en ny vy Klicka på >. Fliken Stäng en vy I vyfliken klickar du på. Öppna ett nytt fönster Stänga ett fönster Väj > Nytt fönster Ett nytt fönster öppnas. Nu kan du placera fönstret så att du kan hantera flera monitorer. I fönstrets övre högra hörn klickar du på. OBS: Om en bekräftelsedialogruta visas beror det på att det bara finns ett öppet fönster, och om du stänger det så stängs även programmet. Vy-layouter Du kan ordna hur video visas med hjälp av vylayouter. Du kan välja att visa video på 1 till 64 bildpaneler. Du kan också anpassa formen på bildpanelerna för kameror som är installerade lodrätt t.ex. för att övervaka långa korridorer. Det finns 10 förkonfigurerade layouter som du kan redigera så att de passar dina behov. Välja en layout för en vy Du kan ordna hur video visas genom att välja en vylayout. Klicka på i verktygsfältet och välj sedan något av layoutalternativen. Redigera en vylayout Om de fördefinierade vylayouterna inte passar dina övervakningsbehov kan du anpassa en vylayout. Ordna vyer 74

84 1. I verktygsfältet väljer du > Redigera layouter I dialogrutan Redigera layouter markerar du den layout som du vill ändra. 3. Ange antalet Kolumner: och Rader: som layouten ska innehålla. 4. Gör något av följande i layoutdiagrammet om du vill anpassa layouten ytterligare. Figur 9: Dialogrutan Redigera layouter Om du vill skapa en större bildpanel markerar du en grå linje och tar bort kantlinjen mellan två bildpaneler. Du kan ta bort en linje när den visas i rött. Om du vill återställa en bildpanel markerar du en streckad linje och delar upp en större bildpanel i två mindre. Du kan återställa en linje när den streckade linjen visas i grönt. Om du vill återställa alla fördefinierade vylayouter klickar du på Återställ standardinställningar. Alla anpassade layouter i listan Layouter: ersätts. OBS: Du kan bara lägga till eller dra ifrån linjer för att skapa en rektangulär form. 5. Klicka på OK för att spara dina ändringar. Den tidigare vylayouten har ersatts med din anpassade layout. Tips: Tangentbordskommandona för åtkomst till vylayouter är kopplade till layoutens placering i listan Layouter:. Om en anpassad layout exempelvis visas överst i listan Layouter: (layout 1) kan du trycka Alt + 1 för att använda denna layout. Redigera en vylayout 75

85 Skapa en helskärmsvy Du kan maximera en vy så att den fyller hela skärmen på monitorn. Klicka på i verktygsfältet. Avsluta helskärmsläge Klicka på medan skärmen är i helskärmsläge. Rotera mellan vyer Om flera vyer är öppna kan du rotera mellan vyflikarna genom att visa varje flik i några sekunder. Detta är praktiskt när du övervakar många kameror. Om du vill aktivera funktionen Cykelvyer klickar du på. Om du vill ändra hur länge varje vy visas ändrar du inställningen Period för cykel:. Mer information finns i Allmänna inställningar på sidan 68. Sparade vyer När du har konfigurerat en vy som det passar dig kan du spara vyn och dela den med andra användare på platsen. En sparad vy kommer ihåg den aktuella vylayouten, vilken kamera som visas i varje bildpanel och bildpanelens visningsinställningar. Spara en ny vy 1. I verktygsfältet väljer du >Spara som ny vy. 2. Gör följande i nästa dialogruta: a. Välj den plats som vyn ska tilldelas till. b. Ge den sparade vyn ett namn. c. Tilldela ett nummer till den sparade vyn i fältet Logiskt ID:. Det logiska ID:t är ett unikt nummer som används för att öppna den sparade vyn via tangentbordskommandon. d. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var den sparade vyn visas i System Explorer. Om platsen har virtuella underplatser väljer du en plats för den sparade vyn. Listan till höger uppdateras så att den visar vad som finns lagrat i katalogen ifråga. Välj var den sparade vyn ska visas genom att dra den uppåt och nedåt i platskatalogen. e. Klicka på OK. Den sparade vyn läggs till i System Explorer under den valda platsen. Nu kan du hantera den sparade vyn som en del av platsen. Skapa en helskärmsvy 76

86 Öppna en sparad vy Gör något av följande: Dubbelklicka på den sparade vyn i System Explorer ( ). Högerklicka på i System Explorer och välj Öppna. Dra från System Explorer till den aktuella vyn i programmet eller ett nytt fönster. Redigera en sparad vy 1. Öppna en sparad vy. 2. Gör nödvändiga ändringar på vyfliken. 3. I verktygsfältet väljer du > Uppdatera sparad vy. Byta namn på en sparad vy 1. Högerklicka på i System Explorer och välj Redigera Ange ett namn eller logiskt ID i dialogrutan Redigera vy och klicka på OK. Ta bort en sparad vy 1. Högerklicka på i System Explorer och välj Ta bort. 2. Klicka på Ja i bekräftelsedialogrutan. Öppna en sparad vy 77

87 Övervakning av video Du kan övervaka och hantera video från flera kameror på en vyflik. När du har öppnat en kamera på en vyflik kan du hantera kamerans inspelade video och video i realtid. Du har även åtkomst till kamerans PTZ-kontroller och andra uppspelningsinställningar. För att organisera hur video visas på vyfliken, se Ordna vyer på sidan 74. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Zooma och panorera i en video Använd zoom- och panoreringsverktyg för att fokusera på specifika områden i videoströmmen. Använda zoomverktygen Du kan zooma in och ut digitalt i en videobild på två olika sätt: Flytta musen över videobilden och rotera sedan mushjulet framåt och bakåt. Välj or i verktygsfältet och klicka sedan i bildpanelen tills du når önskat zoomningsdjup. Använda panoreringsverktygen Du kan panorera i videobilden på två sätt: Högerklicka och dra i en bildpanel. Välj i verktygsfältet och klicka på och dra videobilden i valfri riktning i bildpanelen. Maximera och återställa en bildpanel Du kan maximera en bildpanel om du vill förstora videobilden. Maximera en bildpanel Gör något av följande: Högerklicka på en bildpanel och välj Maximera. Klicka på i bildpanelen. Dubbelklicka på bildpanelen. Återställa en bildpanel Gör något av följande på en maximerad bildpanel: Övervakning av video 78

88 Högerklicka på den maximerade bildpanelen och välj Återställ nedåt. Klicka på i bildpanelen. Dubbelklicka på bildpanelen. Utföra justeringar av bildpanelvisningar Du kan ändra visningsinställningarna för ett bildelement om du vill ta fram detaljer i en video som är svåra att se med bildelementets standardinställningar. Dessa inställningar kan också justeras i Klientinställningar. Mer information finns i Ändra bildskärmsjusteringsinställningar på sidan Högerklicka på en bildpanel och välj Visa justeringar... Inställningarna Visa justeringar... visas i ett flytande fönster strax bredvid bildpanelen. 2. Flytta skjutreglagen för att justera Gamma:, Svartnivå: och Vitnivå:. Som standard är Gamma: inställt på 0,55, Svartnivå: på 0,5%, Vitnivå:på 98% och automatisk kontrast är inaktiverad. Effekten av dina ändringar visas i bildelementet. 3. Markera kryssrutanaktivera automatisk kontrast för att låta systemet automatiskt justera kontrastnivå för videoströmmen. OBS: Om automatisk kontrast är inaktiverad kan intesvartnivå: och Vitnivå: justeras. 4. Rensa dina ändringar genom att klicka på Återställ standardinställningar. Om bildskärmsjusteringar har gjorts i Klientinställningarkommer de att tillämpas i bildelementet. 5. För att ange de valda nivåerna som standardinställningar för alla bildelement framöver klickar du på Spara som standardinställningar. Lyssna på ljud i en vy Om en ljudinmatningsenhet är länkad till en kamera visas knappen i bildpanelen när du tittar på video från kameran. Om du vill lyssna på streamat ljud kontrollerar du att högtalare är anslutna till datorn. Ljudet är av som standard. Kamerans mikrofon måste vara aktiverad om du ska kunna lyssna på ljud. Knappen är inaktiverad. visas inte om mikrofonen Kontrollera ljuduppspelningen genom att göra något av följande: Aktivera eller inaktivera ljudet genom att klicka på längst ned till höger i bildpanelen. Ändra volymen genom att flytta skjutreglaget. För mer information om hur du aktiverar kamerans mikrofon se Mikrofon på sidan 66. Utföra justeringar av bildpanelvisningar 79

89 Använda digital avimning Om en kamera stöder digital avimning visas knappen i bildelementet. I funktionen digital avimning används en bildbearbetningsalgoritm för att höja bildkvaliteten vid regniga eller dimmiga förhållanden utomhus. Som standard är digital avimning avstängt. Den nivå av digital avimning som ställs in i bildelementet gäller alla användarvyer och syns även i inspelad video. Digital avimning måste ställas in för varje kamera med den funktionen. Gör så här för att reglera digital avimning: Om du vill aktivera digital avimning klickar du på digital avimningi det nedre högra hörnet av bildelementet. Flytta skjutreglaget för att ändra nivån på digital avimning. Om den anslutna enheten stöder separata nivåer ställs skjutreglaget automatiskt in på närmaste nivå. För att aktivera digital avimning i Auto-läge klickar du på knappen digital avimning tills visas. För att inaktivera digital avimning klickar du på knappen för digital avimning tills visas. Utlösa anpassade tangentbordskommandon Om du har konfigurerat anpassade tangentbordskommandon för att köra särskilda regelhändelser kan du aktivera tangentbordskommandona genom att göra följande: 1. Tryck på Ctrl + K på tangentbordet. 2. Kör regelhändelsen genom att skriva numret för det anpassade tangentbordskommandot. Kontakta systemadministratören om du vill ha information om de anpassade tangentbordskommandon som är tillgängliga i systemet. Anpassade tangentbordskommandon konfigureras som regelhändelser via regelmotorn. För mer information om konfigurering av en regel, se Regler på sidan 30. Kontrollera realtidsvideo I det här avsnittet beskrivs funktioner som endast är tillgängliga när du övervakar video i realtid. Tips: Om videon verkar långsam kan det bero på nätverksproblem mellan klientprogramvaran och den server som kameran är ansluten till. Den faktiska videokvaliteten påverkas inte. Sända ut ljud i en vy Om högtalare är länkade till en kamera visas knappen i bildpanelen när du tittar på video från kameran. Med knappen kan du svara verbalt på det som det som händer i videon via t.ex. ett PA-system (Public Address). Använda digital avimning 80

90 Kamerans högtalare måste vara aktiverade innan du kan sända ljud. Knappen inaktiverade. visas inte om högtalarna är Håll in och tala in i mikrofonen för att sända ut ljudet. Den röda stapeln ändras för att indikera mikrofonens ljudinmatningsnivå. Om nivån är för låg talar du högre eller justerar mikrofonens volym via Kontrollpanelen i Windows. Släpp knappen när du vill stoppa sändningen. Om du vill ställa in ljud för tvåvägskommunikation läser du Allmänna inställningar på sidan 68. Mer information om aktivering av kamerahögtalare finns i Högtalare på sidan 67. Använda direkt återuppspelning Om du vill granska en händelse som precis inträffat kan du snabbt komma åt nyligen inspelad video via direktuppspelningsfunktionen. Högerklicka i bildpanelen och välj något av följande direktuppspelningsalternativ: Spela upp - 30 sekunder Spela upp - 60 sekunder Spela upp - 90 sekunder Kamerans senaste videoinspelning visas genast i bildpanelen. PTZ-kameror Du kan hantera PTZ-kameror med skärmkontrollerna i bildpanelen eller med hjälp av verktygen i fönstret PTZkontroller. Vissa verktyg och funktioner kanske inte visas om de inte stöds av kameran. Kontrollera PTZ-kameror Med PTZ-kontroller (panorering, vridning och zoomning) kan du hantera kameror som är utrustade med PTZfunktioner. Du kan hantera en PTZ-kamera med hjälp av skärmkontrollerna eller verktygen i fönstret PTZkontroller. Andra sätt att använda PTZ-kontroller finns i Tangentbordskommandon på sidan 122. OBS: Klassificerad objektsupptäckt för videoanalysenheter fungerar endast när kameran befinner sig i Hemläget. 1. Gå till verktygsfältet och klicka på. Nu är PTZ-kontrollerna aktiverade i bildpaneler som visar PTZvideo. 2. I bildpanelen klickar du på. PTZ-kontroller visas i ett flytande fönster strax bredvid bildpanelen. OBS: Kontrollerna kan se olika ut beroende på kameran. Vissa alternativ är inaktiverade eller dolda om de inte stöds av kameran. Använda direkt återuppspelning 81

91 3. Gör något av följande om du vill panorera eller vrida: Dra musen från mitten i bildpanelen om du vill flytta kameran i vald riktning. Ju längre markören är från bildpanelens mitt, desto snabbare rör sig kameran. Om kameran stöder funktionen Klicka för att centrera, klickar du någonstans i bildpanelen så centreras kameran baserat på den punkten. Figur 10: PTZ-skärmkontroller 4. Använd de övriga PTZ-kontrollerna om du vill göra något av följande: Om du vill... Gör du så här... Klicka på för att zooma in. Klicka på för att zooma ut. Zooma Klicka i bildpanelen och använd musens rullningshjul om du vill zooma in och ut. Om kameran stöder funktionen Dra för att zooma kan du klicka och dra för att skapa en grön ruta som definierar det område som du vill zooma in och se. Högerklicka på bildpanelen och välj Fullständig utzoomning. Hantera slutaren Hantera fokus Klicka på om du vill stänga slutaren. Klicka på om du vill öppna slutaren. Klicka på för att fokusera nära kameran. Klicka på för att fokusera långt från kameran. Kontrollera PTZ-kameror 82

92 Om du vill... Gör du så här... Programmera en PTZ-förinställning 1. Flytta kamerans synfält till rätt position. 2. I listrutan Förinställningar väljer du en siffra och klickar på. 3. Ange ett namn på förinställningen i dialogrutan. 4. Markera kryssrutan Ställ in som förinställd start om du vill att detta ska vara kamerans förinställda startposition. 5. Klicka på OK. Aktivera en PTZ-förinställning Välj en förinställning och klicka därefter på. Återgå till den förinställda startpositionen Programmera ett PTZ-mönster Aktivera ett PTZ-mönster Programmera en PTZ-rörelse Aktivera en PTZ-rörelse Aktivera ett extrakommando Om PTZ-kameran har stöd för en förinställd startposition klickar du på startposition. om du vill återgå till kamerans förinställda 1. Välj ett mönsternummer i fönstret PTZ-kontroller och klicka på. 2. Flytta kameran och skapa mönstret med hjälp av PTZkontrollerna. 3. Klicka på när du vill sluta spela in mönstret. Välj ett mönsternummer i fönstret PTZ-kontroller och klicka på. Mönstret upprepas tills det stoppas eller tills ett annat mönster körs. Mer information finns i Programmera PTZ-rörelser på sidan 84. Välj ett rörelsenummer i fönstret PTZ-kontroller och klicka på. Rörelsen upprepas tills den stoppas eller tills andra PTZkontroller används. 1. Välj ett extrakommando och klicka på. 2. Klicka på om du vill inaktivera extrakommandot. 1. Klicka på. 2. Navigera genom menyalternativen genom att klicka på något av följande: Visa PTZ-kamerans skärmmeny Klicka på för att bläddra nedåt bland alternativen. Klicka på för att bläddra uppåt bland alternativen. Klicka på för att bekräfta ditt val. Kontrollera PTZ-kameror 83

93 Om du vill... Gör du så här... Klicka på för att ångra ditt val. Låsa PTZ-kontrollerna Klicka på. Andra användare kan inte använda PTZ-kontrollerna för kameran förrän du låser upp kontrollerna eller loggar ut. Programmera PTZ-rörelser Om PTZ-kameran stöder vaktrörelser kan rörelserna programmeras från fönstret för PTZ-kontroller. Med rörelser kan PTZ-kameran flyttas automatiskt mellan en rad förinställda positioner, och konfigureras att pausa en bestämd tid vid varje förinställning för att ge tid för videoövervakning. OBS: Klassificerad objektsupptäckt för videoanalysenheter fungerar endast när kameran befinner sig i Hemläget. 1. Skapa alla PTZ-förinställningar som du behöver för rörelsen. 2. Välj ett rörelsenummer i fönstret PTZ-kontroller och klicka på. Dialogrutan Redigera PTZ-rörelse visas. 3. Ge rörelsen ett namn. 4. Ange efter hur lång tid en rörelse ska upprepas i fältet Varaktighet för rörelsepaus:. Rörelser upprepas tills de stoppas manuellt, eller tills andra PTZ-kontroller används. 5. I listrutan Rörelseläge: väljer du något av följande: Sekventiell: PTZ-kameran flyttas till förinställningarna i inställd ordning. Slumpmässig: PTZ-kameran flyttas till förinställningarna i slumpvis ordning. 6. Markera kryssrutan Ställ in som standardrörelse om du vill att rörelsen ska köras automatiskt. Fältet Standard för rörelseväntan vid starttid: är nu aktiverat. Ange hur länge PTZ-kameran måste vara inaktiv innan rörelsen startar automatiskt. 7. Om du vill lägga till en förinställning i listan klickar du på. a. I kolumnen Förinställning väljer du en förinställning från listrutan. b. Ange hur snabbt PTZ-kameran ska förflytta sig till förinställningen i kolumnen Rörelsehastighet Ju högre %, desto snabbare flyttas kameran. c. Ange hur länge PTZ-kameran ska stanna på den förinställda positionen i kolumnen Visningstid Standardtiden är 10 sekunder. d. Upprepa detta steg tills du har lagt till alla förinställningar för rörelsen. 8. Om du vill ta bort en förinställningen markerar du den och klickar därefter på. 9. Om du vill ombeställa förinställningen markerar du den och klickar därefter på eller. Förinställningarnas ordning påverkar bara rörelser som använder läget Sekventiell. 10. Klicka på OK för att spara rörelsen. Programmera PTZ-rörelser 84

94 Utlösa manuell inspelning Kamerorna konfigureras att följa ett inspelningsschema. Om en händelse inträffar utanför kamerans inspelningsschema kan du klicka på ikonen för inspelningsindikatorn och tvinga kameran att spela in händelsen. För mer information om inspelningsscheman, se Inspelningsschema på sidan 35. Överlägget Inspelningsindikator måste vara aktiverat för att du ska kunna använda manuell inspelning. Mer information finns i Inställningar för videovisning på sidan 69. Kamerans inspelningsstatus Spela in Inspelningen har utlösts av en händelse Spelar inte in Starta och stoppa manuell inspelning Gör något av följande i en bildpanel som visar video: Starta manuell inspelning genom att klicka på längst upp till vänster i bildpanelen. Inspelningsindikatorn visas i blått för att indikera att kameran spelar in. Den manuella inspelningen fortsätter tills den stoppas, eller tills den längsta tillåtna tiden för manuell inspelning nås. Klicka på för att stoppa videoinspelningen manuellt. Den längsta tillåtna tiden för manuell inspelning konfigureras i dialogrutan Manuell inspelning. Mer information finns i Manuell inspelning på sidan 64. Utlösa digitala utdata När du övervakar video i realtid i en bildpanel kan du utlösa valfri digital utgång som är ansluten till kameran. Du konfigurerar digitala utgångar i dialogrutan Digitala indata och utdata. Mer information finns i Konfigurera digitala utdata på sidan 65. Så här utlöser du en digital utgång: 1. Öppna kamerans realtidsvideo i en bildpanel. 2. Klicka på i bildpanelen. 3. Om mer än en digital utgång är länkad till kameran uppmanas du att välja den digitala utgång som du vill utlösa. Övervaka POS-transaktioner i realtid Om en kamera är länkad till en POS-transaktionskälla (Point Of Sale) kan du övervaka POS-transaktioner i realtid medan du övervakar video från den länkade kameran. Utlösa manuell inspelning 85

95 1. Öppna kamerans video i en bildpanel. 2. Klicka på i bildpanelen. OBS: Om kameran inte är länkad till en POS-transaktionskälla visas inte ikonen. Om fler än en POS-transaktionskälla är länkad till kameran uppmanas du att välja en. POS-transaktionerna visas i nästa bildpanel. Transaktionerna avgränsas med datum och tid, och den senaste transaktionen visas i blått. 3. Om du vill visa kameror som är länkade till POS-transaktionskällan klickar du på i bildpanelen för POStransaktioner. Om flera kameror är anslutna till POS-transaktionskällan uppmanas du att välja en. Kontrollera inspelad video I det här avsnittet beskrivs funktioner som endast är tillgängliga när du övervakar inspelad video. Tips: Om videon verkar långsam kan det bero på nätverksproblem mellan klientprogramvaran och den server som kameran är ansluten till. Den faktiska videokvaliteten påverkas inte. Spela upp inspelad video På tidslinjen kan du styra videouppspelningen och se när video har spelats in. De färgade fälten på tidslinjen visar kamerans inspelningshistorik: Ett rött fält anger att kameran har spelat in en rörelsehändelse. Ett blått fält anger att kameran har spelat in video. Vita områden visas när kameran inte har spelat in någon video. Ett gult fält är ett bokmärke i kamerans inspelningshistorik. Mer information finns i Lägga till bokmärke för inspelad video på sidan 88 Figur 11: Uppspelningskontroller på tidslinjen Om du vill... Välja en uppspelningstid Starta uppspelningen Gör du så här... Klicka på det grå datumfältet och välj ett datum och en tid. Klicka på en punkt på tidslinjen. Klicka på. Klicka på för att spola framåt. Peka på pilen igen om du vill öka Kontrollera inspelad video 86

96 Om du vill... Gör du så här... uppspelningshastigheten. Klicka på för att spola bakåt. Peka på pilen igen om du vill öka uppspelningshastigheten. Du kan spela upp videon med en hastighet på upp till åtta gånger ursprungshastigheten. Stoppa uppspelningen Klicka på. Klicka på om du vill stega framåt en bildruta. Klicka på om du vill stega bakåt en bildruta. Hoppa framåt och bakåt på tidslinjen Klicka på or på tidslinjen om du vill gå till bestämda punkter på tidslinjen. Flytta skjutreglaget nere till vänster om du vill zooma in eller ut på tidslinjen. Zooma in eller ut på tidslinjen Centrera tidslinjen på tidsmarkören Panorera tidslinjen Placera musen över tidslinjen och zooma in eller ut på tidslinjen med hjälp av rullningshjulet. Du kan zooma in till en fjärdedels sekund och zooma ut ända till år, förutsatt att det finns inspelad video. Högerklicka på tidslinjen och välj Mitt på markör. Klicka och dra tidsmarkören längs tidslinjen. Flytta den vågräta rullningslisten under tidslinjen. Högerklicka och dra tidslinjen. Synkronisera uppspelning av inspelad video Genom att synkronisera uppspelningen av inspelad video kan du synkronisera tidslinjer över flera flikar när de är i inspelat läge. Synkroniserad uppspelning av inspelad video är inaktiverat som standard. När funktionen har aktiverats förblir den aktiverad tills du inaktiverar den manuellt. OBS: Flikar kan endast synkroniseras till en tid. Du kan inte synkronisera grupper med flikar till separata tider. Synkronisera uppspelning av inspelad video 87

97 Aktivera synkroniserad uppspelning av inspelad video Du aktiverar synkroniserad videouppspelning på alla nya vyflikar genom att välja > Klientinställningar > Allmänt > Synkronisera inspelad videouppspelning. Tidslinjerna i nya vyflikar centreras automatiskt på aktuell tid. Tidslinjerna för tidigare öppnade flikar synkroniseras inte när du aktiverar synkroniserad uppspelning av inspelad video i dialogrutan Klientinställningar. Endast tidslinjerna för nya flikar som öppnas efter att du har aktiverat synkroniserad uppspelning synkroniseras. Tidigare öppnade flikar måste synkroniseras separat. För att synkronisera uppspelning mellan specifika flikar, klicka på längst ned på varje tidslinje. Ikonen ändras till för att visa att den nu är synkroniserad. Tidslinjen synkroniseras med den första fliken du valde. Inaktivera synkroniserad uppspelning av inspelad video Om du vill inaktivera synkroniserad videouppspelning av inspelad video på alla nya vyflikar avmarkerar du kryssrutan Synkronisera inspelad videouppspelning i dialogrutan Klientinställningar. Tidigare synkroniserade flikar förblir synkroniserade. Om du vill inaktivera synkroniserad videouppspelning på enskilda flikar klickar du på nederst på tidslinjen. Ikonen ändras till för att visa att synkroniserad uppspelning är inaktiverad. Tidslinjen fortsätter att visa samma tid men synkroniseras inte längre med andra tidslinjer. Lägga till bokmärke för inspelad video Du kan lägga till bokmärken för inspelad video för att hjälpa dig att hitta och att granska en händelse senare. Bokmärkta videor kan skyddas mot schemalagd rensning av data så att videon aldrig raderas. Lägga till ett bokmärke Tips: Du kan lägga till ett bokmärke när som helst när tidslinjen visas. 1. Dra tidsmarkören till den position där bokmärket ska börja, högerklicka på tidslinjen och välj Lägg till bokmärke. Dialogrutan Redigera bokmärke visas och tidsintervallet för bokmärket markeras på tidslinjen. 2. Ange ett namn för Nytt bokmärke. 3. Välj alla kameror i fönstret Kameror: som ska kopplas till bokmärket. OBS: Du kan bara bokmärka flera kameror från samma plats. 4. I området Tidsintervall för bokmärke: anges bokmärkets sammanlagda varaktighet. Du kan också flytta de svarta markörerna för tidsintervall på tidslinjen om du vill justera tidsintervallet. 5. I fältet Beskrivning: kan du ange eventuell ytterligare information om bokmärket. 6. Om du vill skydda bokmärkesvideon så att den inte kan tas bort markerar du kryssrutan Skydda bokmärkesdata. Aktivera synkroniserad uppspelning av inspelad video 88

98 OBS: Skyddade bokmärken raderas aldrig. Tänk på att bokmärkta videor tar upp utrymme och kan bli den äldsta videon på servern. 7. Om du vill göra bokmärket privat markerar du kryssrutan Bokmärket är privat. Privata bokmärken visas bara för användaren som markerat bokmärket som privat, och systemadministratören. Ingen annan har åtkomst till bokmärket. 8. Klicka på OK. Exportera, redigera och ta bort ett bokmärke Klicka på bokmärket på tidslinjen och gör något av följande: För att göra detta... Exportera ett bokmärke Redigera ett bokmärke Radera ett bokmärke Klicka på Exportera och fyll därefter i fliken Exportera. Mer information finns i Exportera på sidan 101. Klicka på Redigera och gör dina ändringar. Mer information om redigerbara alternativ finns i Lägga till ett bokmärke på sidan 88. Klicka på Ta bort. När bekräftelsedialogrutan visas klickar du på Ja. Granska inspelade POS-transaktioner När du tittar på inspelad video kan du samtidigt granska POS-transaktioner som inträffar. 1. Välj en kamera som är länkad till POS-transaktionskällan och visa kamerans inspelade video 2. Klicka på i bildpanelen. Om fler än en POS-transaktionskälla är länkad till kameran uppmanas du att välja en. POS-transaktionerna visas i nästa bildpanel. Transaktionerna är avgränsade efter datum och tid. När du väljer en transaktion hoppar videon till den händelsen på tidslinjen. Rulla uppåt eller nedåt om du vill visa andra inspelade POS-transaktioner. 3. Om du vill visa kameror som är länkade till POS-transaktionskällan klickar du på i bildpanelen för POStransaktioner. Om flera kameror är anslutna till POS-transaktionskällan uppmanas du att välja en. 4. Använd tidslinjen om du vill granska videon i mer detalj. Mer information om tidslinjer finns i Spela upp inspelad video på sidan 86. Om du vill hitta en viss POS-transaktion, seutföra Transaktioner för textkälla-sökning på sidan 98. Arbeta med kartor En karta är en grafisk referens över en övervakningsplats. Du kan skapa en karta från valfri bild av en plats och sedan lägga till kameror, kodare, sparade vyer och andra kartor till bilden så att du snabbt kan navigera på övervakningsplatsen. Exportera, redigera och ta bort ett bokmärke 89

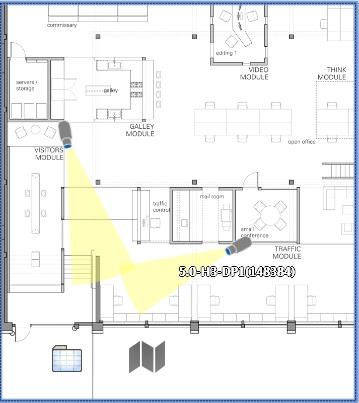

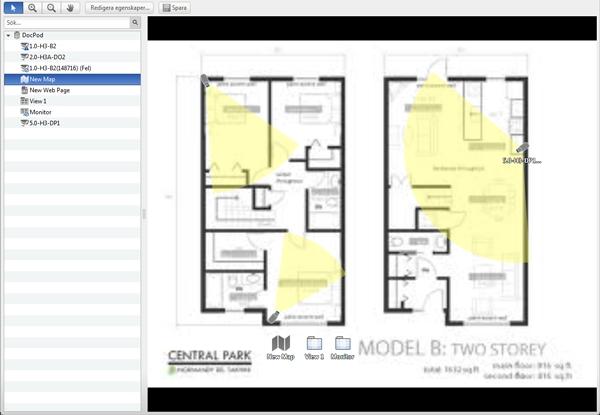

99 Lägga till en karta Du kan skapa en karta av valfri bild i formatet JPEG, BMP, PNG eller GIF. Bilden används som kartbakgrund och kameror läggs till ovanpå för att visa var de finns på din övervakningsplats. OBS: Kartbildens storlek bör inte överskrida x px eller 9 MP. Större bilder kan orsaka bildåtergivningsproblem. 1. Högerklicka på en plats eller platsmapp i System Explorer och välj Ny karta I dialogrutan Kartegenskaper klickar du på Ändra bild... och letar upp din kartbild. 3. I fältet Namn på karta: anges ett namn på kartan. 4. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var kartan ska visas i System Explorer. Standardinställningen är att kartan läggs till på den plats som du valde först. Om din plats inkluderar virtuella underplatser väljer du en plats i listan till höger. Listan till höger uppdateras så att den visar vad som finns lagrat i katalogen ifråga. Välj var kartan ska visas genom att dra den uppåt och nedåt i platskatalogen. 5. Klicka på OK. I följande Redigering: På karta-fliken kan du klicka påredigera egenskaper... för att öppna dialogrutan Kartegenskaper igen. 6. Dra och placera kameror från System Explorer till kartan. Figur 12: Redigering: Karta-fliken Som standard visas en kamera som en ikon med en gul triangel för att representera kamerans synfält. Lägga till en karta 90

100 Dra de svarta punkterna i slutet av det gula synfältet för att ändra storlek på och placera kameravinkeln. 7. Dra kodare, sparade vyer och andra kartor som du behöver från System Explorer till kartan. 8. I Kartikonegenskaper-alternativen kan du ändra på vilket sätt ikoner visas på kartan. Välj valfri ikon på kartan. Gör sedan följande: Figur 13: Kartikonegenskaper-alternativen a. För att ersätta en ikon med ett klickbart formområde väljer du någon av formknapparna. Du kan ersätta ikonen med ett rektangel-, ellips- eller polygonområde. b. Markera kryssrutan Visa namn för att visa objektets namn på kartan. c. Klicka på Ta bort från kartan för att ta bort objektet från kartan. d. (Endast kameror) Markera kryssrutan Visa synfält för att visa kamerans gula synfält. Det här alternativet är endast tillgängligt när kameraikonen används. Dra hörnen på den gula triangeln för att expandera synfältet. Dra den svarta cirkeln i slutet av triangeln för att rotera synfältet. e. (Endast kameror) Klicka på Ändra bildområde för att definiera området som visas när du går till kameran via kartan. I nästa dialogruta, flytta och ändra storlek på det gröna överlägget för att välja det område som du vill fokusera på. Klicka därefter påok. 9. Klicka på för att spara den nya kartan. Använda en karta Du kan öppna en karta på valfri bildpanel och sedan öppna video eller larm från kartan. 1. Du öppnar en karta i en bildpanel genom att göra något av följande: Dubbelklicka på i System Explorer. Dra från System Explorer till en bildpanel. Högerklicka på i System Explorer och välj Lägg till vy. 2. När kartan visas i en bildpanel gör du något av följande: Använda en karta 91

101 Figur 14: Karta i ett bildelement Om du vill... Gör du så här... Visa video från en kamera på kartan Öppna en länkad karta Dra en kamera från kartan till en annan bildpanel eller Klicka på kameran på kartan. Klicka på kartikonen på kartan. Du kan växla mellan kartor med hjälp av knapparna Framåt och Bakåt. Öppna en länkad vy Klicka på den sparade vyn på kartan. Redigera och ta bort en karta Du kan uppdatera en karta eller ta bort en gammal karta när du vill. 1. Högerklicka på i System Explorer och välj något av följande: Välj Redigera... för att redigera kartan. Mer information om tillgängliga alternativ för kartor finns i Lägga till en karta på sidan 90. Om du vill radera kartan väljer du Ta bort. När bekräftelsedialogrutan visas, klicka på Ja. Arbeta med webbsidor Du kan snabbt granska onlineinnehåll medan du övervakar video genom att lägga till webbsidor i System Explorer. OBS: Du måste ha internetåtkomst för att webbsidorna ska kunna läsas in. Redigera och ta bort en karta 92

102 Lägga till en webbsida Du kan lägga till webbsidor till en plats för snabb åtkomst till Internetinnehåll som rör ditt övervakningssystem. 1. Högerklicka på en plats eller platsmapp i System Explorer och välj Ny webbsida... Dialogrutan Egenskaper för webbsida visas. 2. Ange ett namn för webbplatsen i fältet Beskrivning:. 3. Skriv webbsidans URL i fältet Plats:. 4. Välj en Zoomningsnivå: som ska användas när webbsidan visas i en bildpanel. 5. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var webbsidan ska visas i System Explorer. Som standard läggs webbsidan till på den plats som du ursprungligen valde. Om din plats inkluderar virtuella underplatser väljer du en plats i listan till höger. Listan till höger uppdateras så att den visar vad som finns lagrat i katalogen ifråga. Välj var webbsidan ska visas genom att dra den uppåt och nedåt i platskatalogen. 6. Klicka på OK. Använda en webbsida Du öppnar en webbsida genom att göra något av följande: Dubbelklicka på i System Explorer. Dra från System Explorer till en bildpanel. Högerklicka på i System Explorer och välj Lägg till vy. Webbsidan visas på någon av bildpanelerna. Navigera på internet med hjälp av knapparna i webbläsaren. Figur 15: Webbsidekontroller OBS: Om webbsidan inte renderas kan du behöva installera den senaste versionen av Internet Explorer. Redigera och ta bort en webbsida När en webbsidas adress blir inaktuell kan du välja att uppdatera webbsidan eller ta bort webbsidan från platsen. Högerklicka på i System Explorer och välj något av följande: Om du vill redigera webbsidan väljer du Redigera... Mer information om redigerbara alternativ finns i Lägga till en webbsida på sidan 93. Om du vill radera webbsidan väljer du Ta bort. När bekräftelsedialogrutan visas, klicka på Ja. Lägga till en webbsida 93

103 Sök Du kan snabbt söka efter inspelad video som är länkad till en händelse eller söka igenom kamerans inspelningshistorik. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Utföra en händelsesökning Med Händelsesökning kan du söka efter specifika händelser som systemet har konfigurerats för att identifiera. 1. I menyn Ny uppgift klickar du på. Fliken Sök: Händelse visas. 2. Välj alla kameror i området Kamera/-or som söks: som du vill ta med i sökningen. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 4. Välj de typer av händelser i området Händelser som ska sökas: som du vill ta med i sökningen. Välj Rörelsehändelser för att hitta händelser som detekterats i kamerans Rörelsedetektionområde. Välj Händelser med digitala indata för att hitta händelser som detekterats av digitala ingångar som är anslutna till de valda kamerorna. Välj Klassificerade objekthändelser för att hitta händelser som detekterats i kamerans Konfigurering av videoanalys-område. 5. Klicka på Sök. Visa sökresultat 1. Välj ett sökresultat i området Sökresultat. Händelsen markeras på tidslinjen och videon visas i bildpanelen. Information om sökresultatet visas till höger. 2. Granska händelsen med hjälp av tidslinjekontrollerna. Mer information finns i Spela upp inspelad video på sidan Klicka på Exportera denna händelse för att exportera den valda videohändelsen. Mer information finns i Exportera på sidan Om du vill förfina sökningen ytterligare klickar du på Utför en sökning av pixelrörelse för denna händelse. Nu kan du söka efter detaljerade förändringar i det valda sökresultatet. Mer information finns i Utföra en rörelsesökning på sidan 95. Sök 94

104 5. Klicka på Sätt ett bokmärke för den här händelsen för att bokmärka det valda sökresultatet. Mer information finns i Lägga till bokmärke för inspelad video på sidan Klicka på Lägg till ny vy för att visa sökresultatets video i en ny vyflik. 7. För att exportera alla listade sökresultat, klicka på Exportera resultatet till en fil och spara filen. Du kan spara sökresultatet som en CSV-fil eller som en textfil. Utföra en rörelsesökning Fliken Rörelsesökning gör att du kan söka efter klassificerade objektsrörelser eller pixelrörelser. OBS: Klassificerat objekt i rörelse-sökning visas alltid men bara video från en självinlärande videoanalysenhet kommer att generera meningsfulla sökresultat. 1. I menyn Ny uppgift klickar du på. Fliken Sök: Pixelrörelse visas. Som standard visas hela bildpanelen för sökningar i grönt. 2. Välj en kamera i området Kamera som söks:. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 4. Välj typ av rörelsesökning som du vill utföra: Klicka påklassificerat objekt i rörelse för att söka efter objekt som upptäckts av en videoanalyskamera. a. I området Klassificerat objekt i rörelse markerar du kryssrutan för att söka efter personer. b. Markera kryssrutan för att söka efter fordon. c. Flytta skjutreglaget Säkerhet: för att ange hur säkert systemet måste vara på att det identifierat korrekt objektstyp. d. Ange en tid i sekunder i fältet Objektvaraktighet: för att definiera hur länge varje resultat måste befinna sig i scenen. e. Välj något av följande alternativ: Enskilda objekt Välj det här alternativet om du vill visa varje klassificerade objektet som ett enskilt sökresultat. Sammanknuten med tid Välj detta alternativ för att visa objekt som uppträder samtidigt som ett sökresultat. Definiera det minsta antalet sekunder från innan nästa sökresultat genereras. Utföra en rörelsesökning 95

105 Klicka på Pixelrörelse för att söka efter små pixelförändringar i ett visst område i kamerans synfält. a. I området Alternativ för pixelsökning: drar du skjutreglaget Tröskel: om du vill ange hur stor rörelse som krävs för att ett sökresultat ska returneras. Med ett högt tröskelvärde måste fler pixlar ändras innan ett resultat identifieras. b. Ange ett tal i fältet Sammanfoga resultat mindre än om du vill ange minsta antalet sekunder mellan olika sökresultat. Du kan ange valfritt tal mellan 1 och 100 sekunder. 5. Definiera det gröna sökområdet med hjälp av verktygen ovanför bildpanelen. Mer information om klassifierad objektsrörelsedetektion finns i Ställa in klassificerad objektsrörelseupptäckt på sidan 54. Mer information om pixelrörelseverktyg finns i Konfigurera pixelrörelsedetektion på sidan Klicka på Sök. Visa sökresultat Beroende på vilken typ av rörelsedetektering du gör är kanske vissa av de följande alternativen inte tillgängliga. 1. Välj ett sökresultat i området Sökresultat. Händelsen markeras på tidslinjen och videon visas i bildpanelen. Information om sökresultatet visas till höger. Om du gjorde en Klassificerat objekt i rörelse-sökning markeras objekten i sökresultatet i bildpanelen. 2. Granska händelsen med hjälp av tidslinjekontrollerna. Mer information finns i Spela upp inspelad video på sidan Klicka på Exportera denna händelse för att exportera den valda videohändelsen. Mer information finns i Exportera på sidan Klicka på Sätt ett bokmärke för den här händelsen för att bokmärka det valda sökresultatet. Mer information finns i Lägga till bokmärke för inspelad video på sidan Klicka på Lägg till ny vy för att visa sökresultatets video i en ny vyflik. 6. För att exportera alla listade sökresultat, klicka på Exportera resultatet till en fil och spara filen. Du kan spara sökresultatet som en CSV-fil eller som en textfil. 7. Om du har gjort en Klassificerat objekt i rörelse-sökning och väljer att förena resultaten har du alternativet att Hitta enskilda objekt i denna händelse. Klicka på denna knapp för att genomföra en ny sökning som identifierar varje enskilt objekt i sökresultatet. Utföra en Miniatyrbildssökning Miniatyrbildssökning är en visuell sökning som visar sökresultat som en serie miniatyrbilder. Visa sökresultat 96

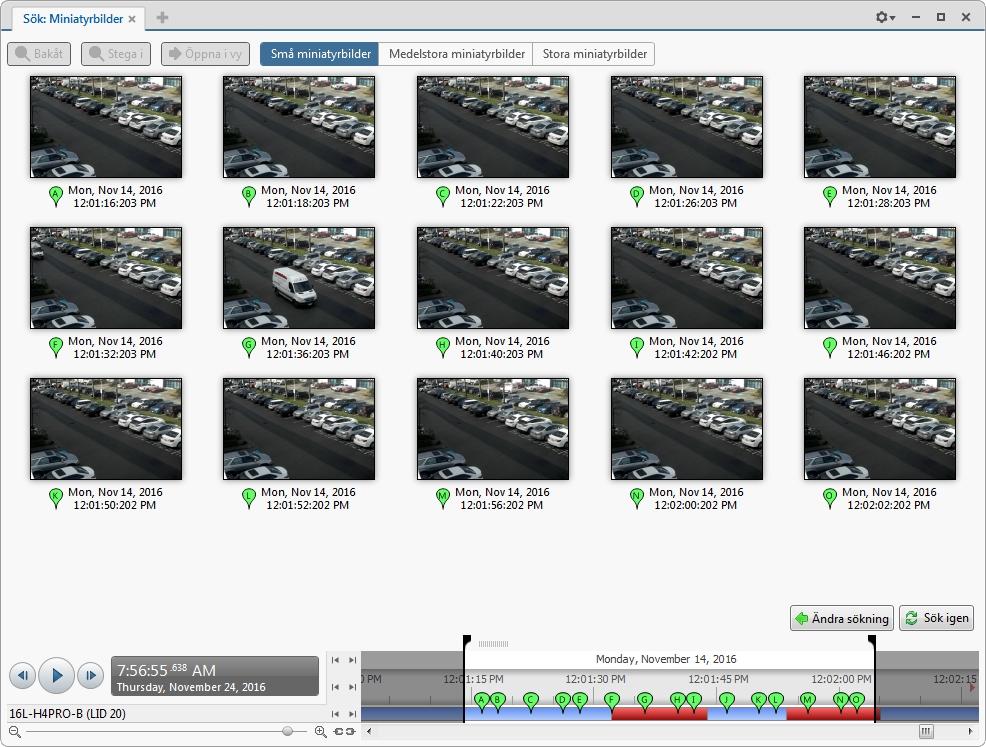

106 1. I menyn Ny uppgift klickar du på. Fliken Sök: Miniatyrbilder visas. 2. Välj en kamera i området Kamera som söks:. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 4. Flytta eller dra kanterna på det gröna överlägget i bildpanelen om du vill fokusera sökningen på ett område i videobilden. Endast området som är markerat i grönt genomsöks. 5. Klicka på Sök. Visa sökresultat I sökresultatet visas miniatyrbilderna med jämna mellanrum på tidslinjen. 1. Om du vill ändra storlek på miniatyrbilderna i sökresultatet väljer du Stora miniatyrbilder, Medelstora miniatyrbilder eller Små miniatyrbilder i menyn ovanför sökresultatet. Figur 16: Resultatfliken för Sök: Miniatyrbilder 2. Välj en miniatyrbild så markeras videon på tidslinjen. 3. Klicka på Stega i eller dubbelklicka på miniatyrbilden om du vill utföra en till sökning runt miniatyrbilden. Klicka på Bakåt om du vill gå tillbaka till föregående resultatsida Visa sökresultat 97
