1 Avigilon Användarhandbok för Gateway webbklient Version 6.0

2 , Avigilon Corporation. Alla rättigheter förbehålles. AVIGILON, the AVIGILON logo, AVIGILON CONTROL CENTER, ACC, and TRUSTED SECURITY SOLUTIONS. är varumärken som tillhör Avigilon Corporation. Övriga produktnamn som förekommer i detta dokument kan vara varumärken som tillhör sina respektive ägare. En avsaknad av symbolerna och i anslutning till varje förekomst av varumärken i detta dokument innebär inte att äganderätten till varumärket på något sätt skulle avstås. Avigilon Corporation skyddar sina lösningar med patent utfärdade i USA och i andra länder: Såvida inget annat skriftligen och uttryckligen angetts lämnas ingen licens med avseende på upphovsrätt, produktdesign, varumärken, patent eller andra immateriella rättigheter som tillhör Avigilon Corporation eller någon av företagets licensgivare. Detta dokument har framställts och publicerats baserat på de senaste produktbeskrivningarna och produktspecifikationerna. Innehållet i det här dokumentet och specifikationerna för produkten kan komma att ändras utan föregående meddelande. Avigilon Corporation förbehåller sig rätten att utföra sådana förändringar utan föregående meddelande. Varken Avigilon Corporation eller någon av dess partnerbolag: (1) garanterar korrektheten eller fullständigheten hos informationen i det här dokumentet; eller (2) är ansvarig för eventuell användning av eller förlitan på informationen som framgår häri. Avigilon Corporation skall inte hållas ansvariga för eventuella förluster eller skador (inklusive följdskador) som orsakas av förlitan på den information som presenteras här. Avigilon Corporation PDF-GATEWAYWC-I Upplaga: 1 - SV

3 Innehållsförteckning Inledning 4 Webbläsare som stöds 4 Felsöka Firefox 4 För mer information 4 Avigilon Resource Center 5 Teknisk support 5 Uppgraderingar 5 Feedback 5 Använda webbklienten för Gateway 6 Logga in på och ut från en plats 6 Navigera på webbklienten för Gateway 6 Funktioner i programfönstret 7 Ikoner i System Explorer 8 Juastera programmets layout 9 Välja en layout för en vy 9 Öppna en sparad vy 9 Maximera och återställa en bildpanel 9 Maximera en bildpanel 9 Återställa en bildpanel 9 Kontrollera video 10 Lägga till och ta bort kameror i en vy 10 Lägga till en kamera i en vy 10 Ta bort en kamera från en vy 10 Visa realtidsvideo och inspelad video 10 Zooma och panorera i en video 10 Använda zoomverktygen 10 Använda panoreringsverktygen 11 Kontrollera PTZ-kameror 11 Kontrollera inspelad video 11 Visa sparade bokmärken 13 Lägga till ett bokmärke 13 Redigera och ta bort bokmärken 13 Ta ögonblicksbilder 14 Inställningar 15 3

4 Inledning Gateway-webbklienten från Avigilon installeras som en del av Avigilon Control Center gateway för att ge användare fjärråtkomst till ditt Avigilon Control Center system. Gateway-webbklienten är en förenklad webbläsarversion av klientprogramvaran för Avigilon Control Center som ger dig åtkomst till platser och kameror som är anslutna till gatewayen. Till skillnad från webbklienten för Avigilon Control Center ansluts gateway-webbklienten till Avigilon Control Center-systemet via gatewayen för att skydda säkerheten på servern. Webbklienten för Avigilon Control Center kräver direktåtkomst till servern och är kanske inte tillgänglig utanför det lokala nätverket. Webbläsare som stöds Webbklienten för Gateway kan nås från någon av följande webbläsare: Google Chrome webbläsare version 20 eller senare Firefox version 15 eller senare Internet Explorer version 9 eller senare Apple Safari version 6 eller senare Felsöka Firefox Om du använder Firefox måste du manuellt åsidosätta den automatiska cachehanteringen för att undvika att onödigt mycket minne används. 1. Öppna Fitefox. 2. Klicka på > > Nätverk. 3. Markera kryssrutan Åsidosätt automatisk cache-hantering. Kontrollera att den är markerad. 4. I fältet Begränsa cacheutrymmet till MB anger du ett lågt värde, som Klicka på OK. För mer information Besök Avigilon på för ytterligare produktdokumentation. Inledning 4

5 Avigilon Resource Center Registrera dig för åtkomst till Avigilon Resource Center där du får tillgång till ytterligare resurser för dina Avigilon-produkter. Resource Center är en webbplats där du hittar kostnadsfria utbildningsvideor, produktdokumentation och andra supportresurser för självstudium. Registrera dig och logga in på Teknisk support För att kontakta Avigilon tekniska support, besök Uppgraderingar Uppgraderingar av programvara och firmware läggs ut för hämtning så fort de blir tillgängliga. Du kan söka efter tillgängliga uppgraderingar på: Feedback Vi sätter stort värde på dina synpunkter. Skicka gärna kommentarer om våra produkter och tjänster till Avigilon Resource Center 5

6 Använda webbklienten för Gateway Med webbklienten för Gateway kan du komma åt Avigilon Control Center-systemet från valfri webbläsare. För att kunna använda webbklienten för Gateway behöver du IP-adressen till Gateway, användaråtkomst till Gateway, och användaråtkomst till Avigilon Control Center-systemet. 1. Ange IP-adressen för Gateway i följande format i en webbläsare som stöds: för Gateway>/acc 2. Du uppmanas att ange användarnamn och lösenord för gatewayen. När du har loggat in visas en lista i System Explorer med alla platser som är anslutna till gatewayen. 3. När du uppmanas till det loggar du in på Alla platser, anger ditt användarnamn och lösenord för Avigilon Control Center-systemet och klickar på Logga in. Alla enheter, sparade vyer och virtuella matrismonitorer som finns på platsen är listade i alfabetisk ordning. Logga in på och ut från en plats När du har loggat in i Gateway ser du en lista över alla platser som du kan komma åt via webbklienten. Om du vill logga in på en plats höger klickar du på platsen i System Explorer och väljer Logga in... Logga ut från en plats genom att högerklicka på platsen och välja Logga ut. Om du stänger fliken eller webbläsaren i stället för att logga ut, är du fortfarande inloggad på platsen. Sessionen avslutas automatiskt efter 5 minuter, men du kan fortfarande komma åt den senaste sessionen via webbläsarens historik. Navigera på webbklienten för Gateway När du har loggat in fylls programfönstret för webbklienten för Gateway med alla funktioner är tillgängliga för dig. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Använda webbklienten för Gateway 6

7 Figur 1: Avigilon Control Center Programfönstret för webbklienten för Gateway. Funktioner i programfönstret Område Beskrivning 1 System Explorer 2 Vyflik 3 Bildelement Visar alla element i övervakningssystemet. Använd fältet Sök... för att snabbt hitta allt som är tillgängligt i System Explorer. Du kan söka efter objekt baserat på namn, och du kan också söka efter enheter baserat på plats, logiskt ID, serienummer och IP-adress. Här kan du övervaka video och ordna bildpaneler. Du kan ha flera vyer öppna samtidigt. Visar video i realtid eller inspelad video från en kamera. Videokontrollerna visas när du flyttar musen till bildpanelen. 4 Verktygsfält Ger snabb åtkomst till vanliga verktyg. Knapp för att lägga till vy Menyn Inställningar För att öppna en ny vyflik klickar du på. För att stänga en vyflik klickar du på. I denna meny gör du dina inställningar för programmet. Funktioner i programfönstret 7

8 Ikoner i System Explorer Ikon Beskrivning En plats. Under en plats visas anslutna enheter och länkade funktioner i systemet. En kamera. En PTZ-kamera. Ikoner i System Explorer 8

9 Juastera programmets layout Välja en layout för en vy Du kan ordna hur video visas genom att välja en vylayout. Klicka på i verktygsfältet och välj sedan något av layoutalternativen. Öppna en sparad vy Sparade vyer är fördefinierade vylayouter som konfigurerats och sparats i klientprogramvaran för Avigilon Control Center. Du öppnar en vy genom att göra något av följande: Dubbelklicka på den sparade vyn i System Explorer. Dra från System Explorer till den aktuella vyn i programmet. Maximera och återställa en bildpanel Du kan maximera en bildpanel om du vill förstora videobilden. Maximera en bildpanel Gör något av följande: Högerklicka på en bildpanel och välj Maximera. Klicka på i bildpanelen. Dubbelklicka på bildpanelen. Återställa en bildpanel Gör något av följande på en maximerad bildpanel: Högerklicka på den maximerade bildpanelen och välj Återställ nedåt. Klicka på i bildpanelen. Dubbelklicka på bildpanelen. Juastera programmets layout 9

10 Kontrollera video Lägga till och ta bort kameror i en vy Lägga till en kamera i en vy Gör något av följande: Dra kameran från System Explorer till en tom bildpanel på vyfliken. Dubbelklicka på en kamera i System Explorer. I System Explorer högerklickar du på kameran och väljer Lägg till vy. Kameran läggs till i nästa tomma bildpanel i vylayouten. Tips: Du kan dra samma kamera till flera bildpaneler om du vill titta på video med olika zoomningsgrad. Ta bort en kamera från en vy Gör något av följande: Högerklicka på bildpanelen och välj Stäng. Klicka på i bildpanelen. Visa realtidsvideo och inspelad video OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. När du övervakar video på en monitor kan du välja att titta på inspelad video och video i realtid i samma vy, eller bara en typ av video per vy. När du har lagt till kameror på fliken Vy kan du göra följande: Klicka antingen på Realtid eller Inspelad i verktygsfältet för att växla alla bildpaneler i vyn mellan direktsänd eller inspelad video. Om du vill växla mellan inspelad video och video i realtid i enskilda bildpaneler högerklickar du på bildpanelen och väljer Realtid eller Inspelad. Zooma och panorera i en video Använd zoom- och panoreringsverktyg för att fokusera på specifika områden i videoströmmen. Använda zoomverktygen Du kan zooma in och ut digitalt i en videobild på två olika sätt: Flytta musen över videobilden och rotera sedan mushjulet framåt och bakåt. Kontrollera video 10

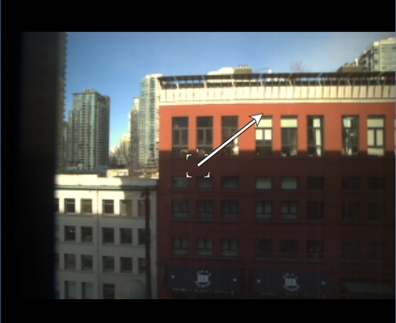

11 Använda panoreringsverktygen Du kan panorera i videobilden på två sätt: Högerklicka och dra i en bildpanel. Välj i verktygsfältet och klicka på och dra videobilden i valfri riktning i bildpanelen. Kontrollera PTZ-kameror Om en PTZ-kamera med funktioner för panorering, vridning och zoomning är ansluten till ditt system kan du hantera kameran med hjälp av skärmkontrollerna i bildpanelen. Du visar skärmkontrollerna för PTZ genom att klicka på. Dra musen från mitten i bildpanelen om du vill flytta kameran i vald riktning. Ju längre markören är från bildpanelens mitt, desto snabbare rör sig kameran. Figur 2: PTZ-skärmkontroller Om kameran stöder funktionen Klicka för att centrera, klickar du någonstans i bildpanelen så centreras kameran baserat på den punkten. Om kameran stöder funktionen Dra för att zooma kan du klicka och dra i bildpanelen för att skapa en grön ruta som definierar det område som du vill zooma in och se. Kontrollera inspelad video Tidslinjen visas när du tittar på inspelad video. De färgade fälten på tidslinjen visar kamerans inspelningshistorik: Använda panoreringsverktygen 11

12 Ett rött fält anger att kameran har spelat in en rörelsehändelse. Ett blått fält anger att kameran har spelat in video. Vita områden visas när kameran inte har spelat in någon video. Ett gult fält är ett bokmärke i kamerans inspelningshistorik. Figur 3: Inspelad video och tidslinjen Du kan hantera inspelad video genom att göra något av följande: Om du vill välja en uppspelningstid klickar du på en punkt på tidslinjen. Om du vill starta uppspelning klickar du på. Om du vill avbryta uppspelningen klickar du på. Klicka på om du vill stega framåt en bildruta. Klicka på om du vill stega bakåt en bildruta. Om du vill zooma in eller ut på tidslinjen placerar du musen över tidslinjen och zoomar in eller ut med hjälp av rullningshjulet. Du kan zooma in till en fjärdedels sekund och zooma ut för att visa år. Kontrollera inspelad video 12

13 Så här panorerar du tidslinjen: Klicka och dra den röda tidsmarkören längs tidslinjen. Högerklicka och dra tidslinjen. Visa sparade bokmärken Du kan visa och söka efter sparade bokmärken på platsen. Klicka på i verktygsfältet. Bokmärkesutforskaren öppnas till höger. Använd Sök... för att söka efter ett särskilt bokmärke. Dubbelklicka på ett bokmärke för att visa videon. Klicka på bokmärket (gulmarkerat) på tidslinjen för att visa dess information. Lägga till ett bokmärke Tips: Du kan lägga till ett bokmärke när som helst när tidslinjen visas. 1. Dra tidsmarkören till den position där bokmärket ska börja, högerklicka på tidslinjen och välj Lägg till bokmärke. Dialogrutan Redigera bokmärke visas och tidsintervallet för bokmärket markeras på tidslinjen. 2. Ange ett namn för Nytt bokmärke. 3. Välj alla kameror i fönstret Kameror: som ska kopplas till bokmärket. OBS: Du kan bara bokmärka flera kameror från samma plats. 4. I området Tidsintervall för bokmärke: anges bokmärkets sammanlagda varaktighet. Du kan också flytta de svarta markörerna för tidsintervall på tidslinjen om du vill justera tidsintervallet. 5. I fältet Beskrivning: kan du ange eventuell ytterligare information om bokmärket. 6. Om du vill skydda bokmärkesvideon så att den inte kan tas bort markerar du kryssrutan Skydda bokmärkesdata. OBS: Skyddade bokmärken raderas aldrig. Tänk på att bokmärkta videor tar upp utrymme och kan bli den äldsta videon på servern. 7. Klicka på OK. Den nya bokmärket läggs till i bokmärkesutforskaren och blir tillgängligt för andra användare med åtkomst till platsen. Du kan nå bokmärket via gateway-webbklienten och klientprogramvaran för Avigilon Control Center. Redigera och ta bort bokmärken När du förändrar ett bokmärke i webbklienten för Gateway tillämpas förändringen över hela platsen. Visa sparade bokmärken 13

14 1. Klicka på för att öppna bokmärkesutforskaren. 2. Dubbelklicka på bokmärket som du vill ändra. 3. Klicka på bokmärket i tidslinjen för att visa dess information. 4. Om du vill redigera bokmärket gör du alla önskade ändringar och klickar därefter på OK för att spara. 5. Ta bort bokmärket genom att klicka på Ta bort. När bekräftelsemeddelandet visas ger du systemet tillåtelse att ta bort bokmärket. Ta ögonblicksbilder Genom att ta en ögonblicksbild kan du spara en bild som visas i en bildpanel. Klicka på i bildpanelen. Bilden som visas i bildpanelen laddas genast ned via webbläsaren. Säkerhetskopian sparas i JPEG-format. Ta ögonblicksbilder 14

15 Inställningar Du kan ändra hur video visas genom att definiera dina visningsinställningar. 1. Klicka på i det övre högra hörnet. Menyn Inställningar visas. 2. Flytta skjutreglaget Bildkvalitet: för att ändra videobildkvalitet. Använd denna funktion för att förbättra visningen av detaljer i video. Inställningen påverkar bara hur bilden i bildpanelen visas och påverkar inte inspelad video. En bildkvalitetsinställning med värdet 1 ger video av högsta kvalitet och kräver mest bandbredd. Standardinställningen är För inverterad effekt vid användning av musens rullhjul, aktivera alternativet Invertera mushjul (scrollning). Rullhjulet används för att zooma digitalt inom en bildpanel. Som standard zoomar videon in när du rullar uppåt och ut när du rullar nedåt. Denna inställning vänder på åtgärderna. 4. För att visa videoflödets hastighet som ett överlägg i bildpanelen, aktivera alternativet Visa bilder per sekund. Videoflödets hastighet visas i bildrutor per sekund (fps), fördröjning i millisekunder och renderingstid i millisekunder. Inställningar 15
