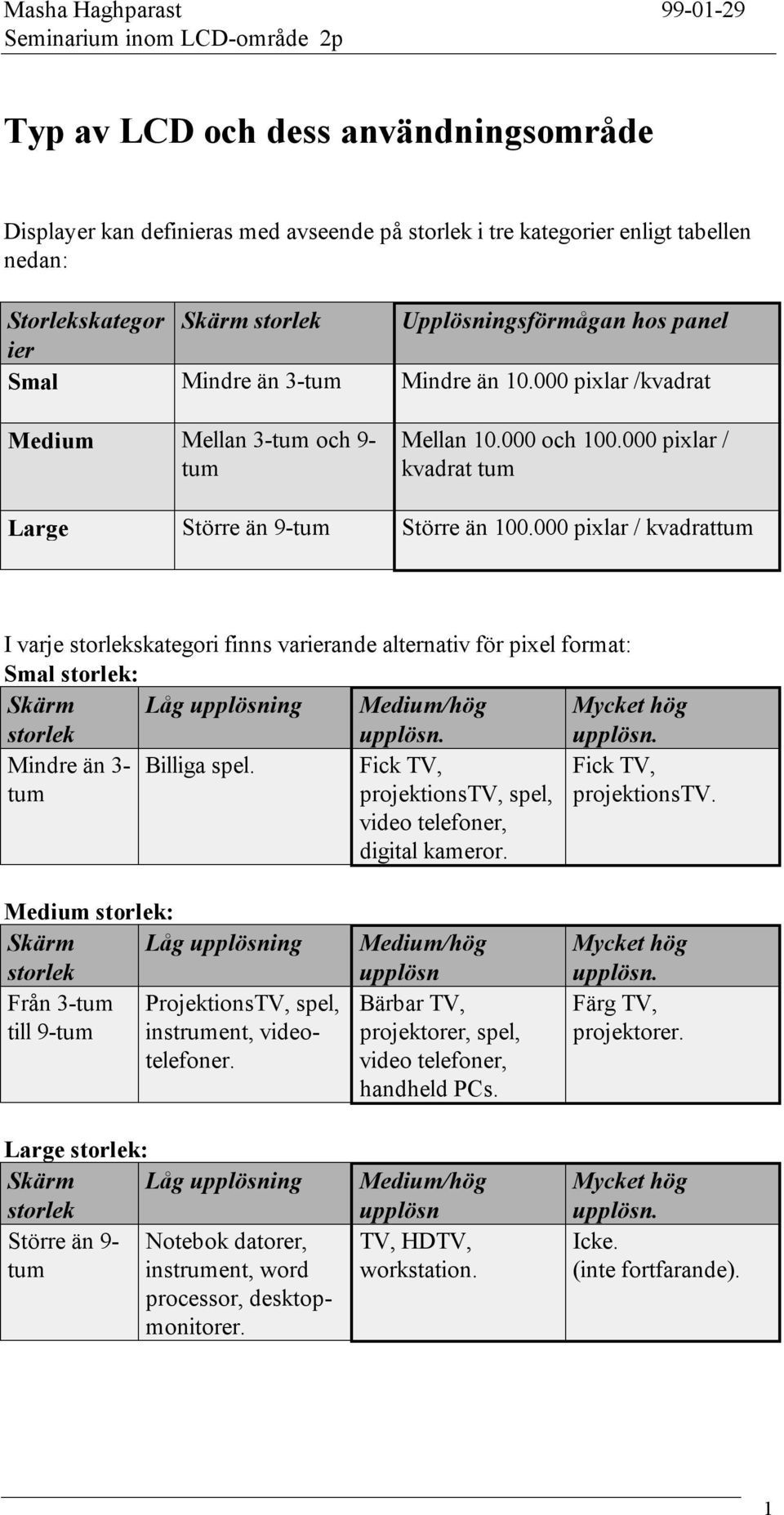

1 Typ av LCD och dess användningsområde Displayer kan definieras med avseende på i tre kategorier enligt tabellen nedan: Storlekskategor Skärm Upplösningsförmågan hos panel ier Smal Mindre än 3-tum Mindre än pixlar /kvadrat Medium Mellan 3-tum och 9- tum Mellan och pixlar / kvadrat tum Large Större än 9-tum Större än pixlar / kvadrattum I varje skategori finns varierande alternativ för pixel format: Smal : Skärm Låg upplösning Medium/hög Mycket hög Mindre än 3- Billiga spel. Fick TV, Fick TV, tum projektionstv, spel, projektionstv. video telefoner, digital kameror. Medium : Skärm Låg upplösning Från 3-tum ProjektionsTV, spel, till 9-tum instrument, videotelefoner. Large : Skärm Låg upplösning Större än 9- Notebok datorer, tum instrument, word processor, desktopmonitorer. Medium/hög upplösn Bärbar TV, projektorer, spel, video telefoner, handheld PCs. Medium/hög upplösn TV, HDTV, workstation. Mycket hög Färg TV, projektorer. Mycket hög Icke. (inte fortfarande). 1

000 pixlar / kvadrattum I varje skategori finns varierande alternativ för pixel format: Smal : Skärm Låg upplösning Medium/hög Mycket hög Mindre än 3- Billiga spel.

2 Olika typer av LCD STN LCD (Supertwisted-Nematik-LCDs): Denna typ av LCD används allmänt i de flesta LC-material. Hos detta används ett elektriskt fält och får en siktvinkel. - ungefär 20% transmission. - kontrast förhållande 20 eller 30:1. - pixel är uppbyggd för switching mellan ett mörkt OFF-läge och ett färg ONläge. - I det flesta displayer används dubbel lager film-kompensation och färgning system. Det finns alltså olika typer av STN LCD: Färg STN-LCDs: Den här typen av LCDs används när man inte har råd att betala mer, och den fungerar långsammare. Den är en passiv display. Den är alltså motsatsen till den aktiva displayen som innehåller bara TN och är dyrare. Den här sortens LCDs används för bärbar datorer, word processorer. - Färg typer för STND (STN-display) består av : Yellow / green, purple / green och yellow-green / purplish-pink. - FSTN (Film kompensation STN LCD): Vid den optiska film kompensationen används anisotropisk organisk retardation filmer (RF) eller polymer kompensation lager. Den är svart-vit, en billigare teknologi som inte klarar temp. intervallet o C men som normalt fungerar mellan 0 och +50 o C Den används i olika områden som tex. Mobiltelefoner, bilradio. - DSTN (dubbl-stn): Den typen av STN LCD är tåliga mot varierande temperaturer i intervallet (-30 till +85 o C). Displayen är svart-vit och lika dyra som ASTN. Sådana typer använder man för en del bilar tex. SAAB 95, BMW. - ASTN (Automativ-STN): Den här kan alltså används vid temp. intervallet (-30 till +85 o C). Hos prototypen använder man denna typ av STN, den har hög multiplex grad, fungerar som FSTN dvs. svart och vit displayer, klarar höga temp. - ISTN (Improved-STN): 2

- I det flesta displayer används dubbel lager film-kompensation och färgning system.

3 De används i bil industrin och fungerar som en vanlig FSTN med guldakig bakgrund tex. Audi med röd blysning, om man välja tex. blå bakgrund på STN display, då kommer den att visa svart färg. Detta fungerar inte med vit ljus, eftersom vi har en blå bakgrund och då syns inte bilden. temp.intervallet som kan användas är -30, +85 o C. En viss färg kommer att användas tex. Röd, orange. De kommer att användas för Audi-bilar. Metall-Insulator-Metall (MIM): Består av två ändpunkter (terminal) anordning som det inte kan passera ström genom förrän en viss minimum tröskel spänning överskrids. MIM anordning var utforskad i 1970, och användes som en metod som kunde kontrollera tröskel för displayer. De materialet som används vid MIM är anodiserad tantal pentoxid (Ta 2 O 5 ) och non-stoichiomerisk silikon nitrid (SiN x ). MIM konstrueras mellan två metall elektroder. Enligt fig. 1 Det finns två typer MIM: - lateral MIM. - cross-patterned MIM. fig. 1 MIM anordning. Skärningen av Cr och Ta kondutorer med tantal pentoxid i mellan, skapar en mycket effekiv kondensator. MIM-LCDs är en typ av STNLCDs som används för färg TV och spel. Övrigt: 17.7-tum STN LCD w/ pixel format, i Shrap-företag. Comunication devices offering acces w/ STN LCD, i Apple compiuter. Color super homeotropic (CSH) LCD med en bättre temperatur karaktär som installeras in för bil navigation. TFT LCDs (Thin-film Transistor-LCDs): TFT behandlas som en god konduktor mellan source (input) och drain. Konduktorn kan vara som en dålig ledare om gate (kontroll) spänning är nära till noll, enligt fig. 3

4 fig: 2 Schematisk av TFT Strömmen kan passera från source (input) till drain (output) när spänningen hos gate (kontroll) är i ett bestämt tillstånd. Gate: Kontroll terminal av en thin-film-transistor (TFT). Idag används de i:.digital kameror (Olympos, Sony och Ricoh)..Prototyp 23-tum TFT LCD monitorer w/ pixel format (med märke Hosiden)..15-tum och 14.2-tum TFT LCD monitorer w/ pixel format (med märke pixel-vision) tum TFT LCD desktop monitor w/ pixel format (med märke Nishiden)..500 Ansi Lumen multimedia projektor w/ 3.1-tum TFT LCDs..Kombination telefon / penn datorer w / 10.4-tum TFT LCD (Sharp företag)..video kameror w/ color TFT LCD hos Matsushita och Hitachi. I början av 1999 kommer företaget Nokia att tillverka nya 800Xi 18.1-tum TFTskärm, med upplösning bildpunkter. Priset är alltså högt, tex. för 800Xi kr. exkl. moms, medan för en 19- tummare kostar moms. Betraktningsvinkel på hela 170 grader (vertikal, horisontal) som anses mycket bra. Skärmen är försedd med ett skyddsglas (mot repor, stötar). I tekniken FED (Field Emission Display): Kommer att använda små elektronkanoner istället för en enda stor. 5.6-tum med upplösningen på bildpunkter. De används i båtar, medicinsk utrustning och tillverknings maskiner. 4

280 pixel format (med märke Hosiden)..15-tum och 14.2-tum TFT LCD monitorer w/ 1.024 768 pixel format (med märke pixel-vision)..16.1-tum TFT LCD desktop monitor w/1.280 1.

5 I den här tekniken finns både fördelar och nackdelar. Fördelar: - drar mindre ström - mindre känslig för värme. - stor betraktningsvinkel. Nackdelar: svår att tillverka. Att sätta ihop de två glasskivorna med det vakuumfyllda utrymmet emellan utan att störa elektron flödet från de små elektronkanonerna. Denna typ av displayer tillverkas idag av företaget Motorola. Referenser: Liquid crystal displays (market &technology trends for all types). Föreläsare, Anton Sandqvist, AVNET NORTEC 5

Att sätta ihop de två glasskivorna med det vakuumfyllda utrymmet emellan utan att störa elektron flödet från de små
