1 Magasinet i Skagersholm Finnerödja socken, Laxå kommun, Västergötland Takomläggning 2011 Örjan Hedhman Rapport 2011:27 Engelbrektsgatan ÖREBRO Tel

2 2

3 INLEDNING... 5 ANTIKVARISK SLUTBESIKTNING... 5 ADMINISTRATIVA UPPGIFTER... 5 BYGGNADSBESKRIVNING... 6 FÖRE ÅTGÄRD... 6 UTFÖRDA ÅTGÄRDER Tak Takfot Takstol Gavelspets Vindskivor... 9 ARBETEN UTANFÖR BIDRAGSDEL Plintar Bärlina... 9 FOTOPROTOKOLL BILDDOKUMENTATION

4 4

5 Inledning Enligt länsstyrelsens beslut den har Anneli och Gustaf Beck-Friis beviljats EUbidrag ur stödpaketet Utvald miljö, som en specialinsats inom Byggnader och närmiljö för underhållsarbeten på magasinet i Skagersholm. Länsstyrelsen ger även bidrag för hela kostnaden för antikvarisk medverkan. Antikvarisk medverkan har bestått av besiktning och rådgivning vid pågående arbeten, fotodokumentation och rapportskrivning. Följande rapport avser de åtgärder som genomförts under sommaren Antikvarisk slutbesiktning Slutbesiktning utfördes den 30 september 2011 av undertecknad Örjan Hedhman Örebro Läns Museum tillsammans med fastighetsägarna Anneli och Gustaf Beck-Friis, ansvarig för entreprenaden Mickael Rolfsson i Micke s Bygg AB. Administrativa uppgifter Fastighetsbeteckning: Skagersholm 2:1, Finnerödja socken, Laxå kommun, Västergötland Fastighetsägare Anneli och Gustaf Beck-Friis och bidragmottagare: Bidrag: EU-stöd. Handläggning Länsstyrelsen Örebro Entreprenör: Mickael Rolfsson, Micke s Bygg AB Antikvarisk medverkan: Örebro Läns Museum, Örjan Hedhman (juni-sep 2011) Utförandeperiod: Juni- september 2011 Antikvarisk kontroll: 26 maj och 8 september Slutbesiktning: Örebro Läns Museum, Diarienummer: Lst diarienummer: Registrerade bilder: OLM_2011_34_1-14, Örjan Hedhman i rapport bild 1-2, 5-6, 9-13, 16-17, 22, Omslagsbild: OLM_2011_34_09 Slutresultatet av arbetena med magasinet. 5

6 Byggnadsbeskrivning Magasinet står i en beteshage i direkt anslutning till gården. Magasinsbyggnaden har till viss del sitt ursprung från 1700-talet. I rapport T 2863 upprättat efter ett Rådgivningsbesök av Mia Geijer omnämns att byggnadens uppförande stämmer väl överrens med Carl Wijnblads mönsterritningar från Under 1800-talet är magasinets södra del tillbyggt, en notering finns på en bjälklagsstock Hjalmar Ericksson förfärdigatt Den nuvarande utformningen påminner starkt om Emil Löfvenskiölds gestaltade byggnader från bland annat Västgötagodset Tjos i Hassle socken. Magasinet har två våningsplan och en vindsvåning. Våningsplanen nås via den centralt placerade trätrappan. Stommen är timrad och är uppställd på tre bärlinor som ligger på tre rader av plintar med en stor kalkstensplatta för att hålla borta möss, en så kallad mushylla. Inga knutar finns. Utvändigt är byggnaden panelad med liggande förvandringspanel med brädor som har en hyvlad profil i nederkant. Fasaden och takfoten är målad med röd slamfärg. Knutbrädorna är målade vita. En dubbelport med svartmålad liggande panel är centralt placerad på den västra framsidan. Fönster- ljusinsläppen har träluckor som låses från insidan, i öppningarna sitter det även ihopsmidda galler av kraftiga fyrkantsprofiler av järn. Taket är ett sadeltak täckt med tvåkupigt lertegel, under detta finns ett äldre spåntäckt tak som ligger på läckt. Takfoten är något utskjutande, enligt utformning i Löfvenskiölds Landtmannabyggnader, som har extra stöd av ett flertal konsoler som är sirligt utformade. Före åtgärd I rapport från Rådgivningsbesök som legat till grund för bidrag så redovisas vilka akuta åtgärder som behöver utföras i magasinet. Plintarna, med mushylla är i stort stabila. Ett antal av dom har dock börjat tippa en aning. Taket är i stort behov av omläggning. Flera mindre skador har orsakat röt- och mögelskador på takstolar, golv och i trätrappan. Takfoten och takfotsbrädan är rötskadad på flera ställen. Gavelröstet mot söder är rötskadat. Fasaden bör målas om med ljust röd slamfärg och knutbrädorna målas om eventuellt används en gråare färg om det kan styrkas att det varit en tidigare kulör. Utförda åtgärder Åtgärder som utförts på magasinet med hjälp av bidraget är följande. Det tvåkupiga teglet är utbytt mot enkupigt lertegel. Rötskadade takstolsdelar är utbytta. Partier med rötskadade takspån har ersatts med oljehärdad masonit. Takspånens läkt som var rötskadade har ersatts med likvärdiga. Takfot och takfotsbräda är lagad. Flera konsoler är nytillverkade. Gavelröstet är lagat. Vindskivor och skvättbrädor är målade vita. Arbeten som man utfört men inte fått bidrag för är följande. Plintar har rests upp och kc-putsen är lagad. Knäckt bärlina i södra delen har pallats upp. 6

7 1. Tak: Före åtgärd: Taket var täckt med ett tvåkupigt tegel. Läckage på flera ställen av taket har lett till rötskador på taket och fuktskador på takstol, trappa och golv. Efter åtgärd: Det tvåkupiga teglet plockades ner. Takspånet har i stort behållits. Där det varit rötskadat har det kompletterats med en oljehärdad masonit. Spikunderlaget, läkten som takspånen varit spikade i har kompletterats med nya, endast de rötskadade delarna har avlägsnats. Vissa partier har justerats genom att man shimsat på en del högben för att få ett tak som ser mer rakt ut. Enkupigt rött lertegel med fabrikatet Vittinge har lagts på taket. Anmärkning: Önskvärt hade varit att trasigt och rötskadat takspån ersattes med nytt takspån. Bild 1. Utbytt högben och läkt som kompletterats. Bild 2. Taket täckt med nytt, enkupigt lertegel. 2. Takfot: Före åtgärd: Takfotens inbrädning och dess konsoler var rötskadade på flera ställen. Stora delar av utskjutande taksprång var skadat. Efter åtgärd: Takfoten och utskjutande taksprång har kompletterats med nya brädor. Ny takfotsbräda är uppsatt. 10 stycken konsoler har nytillverkats med de ursprungliga som mall. Allt har målats med röd slamfärg. Bild 3-4. Lagad takfot och taksprång med kompletterade konsoler. 7

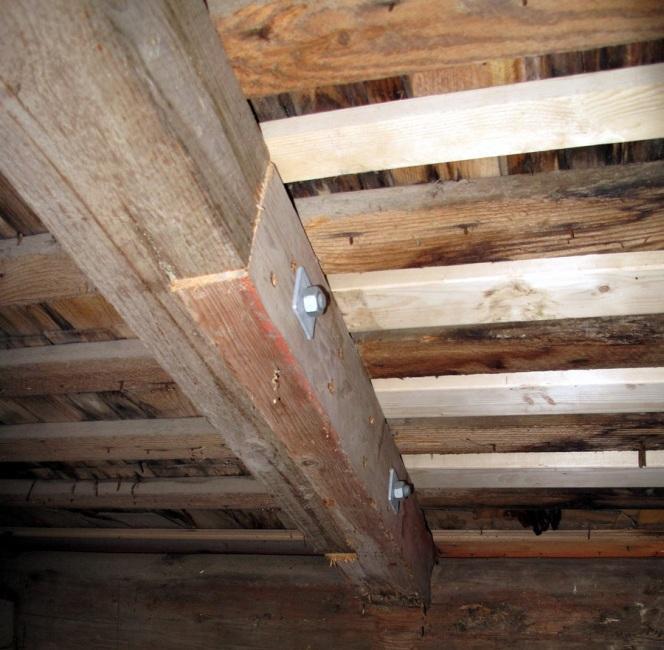

8 3. Takstol: Före åtgärd: Takets läckage har orsakat rötskada på ett högben och fuktskador på ett flertal andra ställen. Ett högben var delvis knäckt. Efter åtgärd: Två högben till takstolarna har bytts. Ett rötskadat högben på den östra långsidan har bytts i hela sin längd. Ovanför trappan var ett av högbenen knäckt på grund av överbelastning, detta är delvis utbytt genom skarvning. Skarvningen har efter påpekande kompletterats med genomgående gängstänger, brickor och bult. Anmärkning: Den skarvade delen bör hållas under regelbunden kontroll då skarvar i bärande takstolar inte är att rekommendera. Det kan skadeföljder vid exempelvis snöbelastning. Bild 5. Till vänster den skarvade delen av högbenet. Bild 6. Till höger det utbytta högbenet. 4. Gavelspets. Före åtgärd: Panelbrädorna var rötskadade på de båda gavelspetsarna. Efter åtgärd: Ilagning och komplettering av gavelspetsens brädor har utförts på både den norra och den södra gaveln varefter de målats med röd slamfärg. Bild 7-8. Gavelspets och vindskivor på de båda gavlarna och taken. 8

9 5. Vindskivor: Före åtgärd: De gamla vindskivorna och vattbrädorna var rötskadade. Efter åtgärd: Nya vindskivor har satts upp på båda gavlarna. På dessa har spikats vattbrädor. Allt är målat med vit linoljefärg. Anmärkning: Önskemål är att man använder bräder av äldre dimensioner, tum som är 25 mm vid byte av skadade delar av vindskivor och vattbrädor. Detta harmonierar med befintliga detaljer. Arbeten utanför bidragsdelen. Arbeten har gjorts utöver det man fått bidrag för. Här nedan redovisas detta i dokumentationssyfte. 1. Plintar: Före åtgärd: Magasinet står på tre rader av plintar med en mushylla upptill. Flera av plintarna på baksidan lutade och en av dem hade vält. Efter åtgärd: Magasinet lyftes försiktigt med domkrafter och plinten som vält kunde resas upp och de som lutade kunde åter ställas i ursprungligt läge. Putsen på plintarna har kompletterats. Bild 9. Plintar på magasinets baksida. Bild 10. Bärlinan som är förstärkt. 2. Bärlina: Före åtgärd: På plintarna ligger det bärlinor, en av dessa var knäckt. Efter åtgärd: Uppallning har utförts och en kraftig sparre, (en kantad stock 7 x 7 ) med två avbärningar, har lagts mellan två av plintarna. Avbärningarna har ställts på flata stenar. 9

10 Fotoprotokoll Motiv: Underhållsarbeten och takomläggning på magasinet i Skagersholm Bild 1: Takstolens högben utbytt Bild 2: Det nya takteglet på plats Bild 3-4: Lagad takfot och konsoler som kompletterats Bild 5: Högben som skarvats Bild 6: Det utbytta högbenet och kompletterande läkt Bild 7-8: Lagade gavelspetsar och nya vindskivor Bild 9: Putsade plintar med mushylla Bild 10: Förstärkt bärlina under huset Bild 11: Signatur på en av stockarna i trappan Bild 12: Magasinet med det gamla teglet på taket Bild 13: Magasinet med det nya teglet på taket Bild 14: Teglet plockas ned Bild 15: Del av den trasiga takfoten Bild 16-17: Sydöstra och nordvästra sidorna av magasinet Bild 18: Högbenet som är skarvad Bild 19: Del av rötskadat taksprång Bild 20: Takspånet har kompletterats med masonit Bild 21: Rötskadade takspån Bild 22: Del av tak och takstolar som inte är åtgärdat Bild 23-24: Plintarna före och efter åtgärd Bild 25: Luftningsluckan från utsidan Bild 26: Den gallerförsedda luftningsluckan från insidan Fotograf: Örjan Hedhman, ÖLM Bild

11 Bilddokumentation Bild 11. Signatur med årtal på en av bjälklagstockarna i trappan. Bild 12. Magasinet med det gamla teglet. 11

12 Bild 13. Magasinet iordningställt med det nya enkupiga lerteglet. Bild 14. Teglet plockas ned, det gamla takspånet syns. Bild 15. Del av den trasiga takfoten. Bild Sydöstra och nordvästra sidorna av magasinet. 12

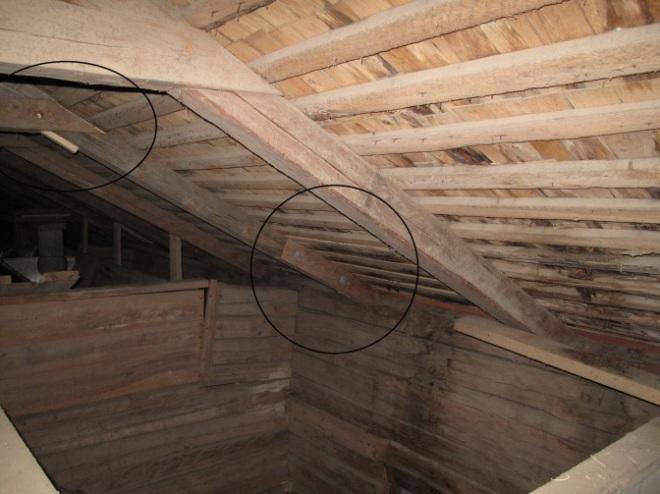

13 Bild 18. Högben ovanför trappan som är skarvad. Bild 19. Del av den rötskadade takfoten och taksprånget. Bild 20. Komplettering av taket med masonit. Bild 21. Rötskadad takspån. Bild 22. Del av tak och takstolar som inte är åtgärdat. 13

14 Bild Plintarna med mushylla före och efter åtgärd. Bild Ljus och luftningsluckan från ut och insidan. 14
