1 Kulturreservatet Pershyttans bergsmansby Nora socken och kommun, Västmanland Underhållsarbeten 2011 (april2012) Örjan Hedhman Rapport 2012:06 Engelbrektsgatan ÖREBRO Tel

2 2

3 INLEDNING... 5 ADMINISTRATIVA UPPGIFTER... 5 GENOMFÖRDA UNDERHÅLLSARBETEN Dörrar till Snickeriet (C5) och Hjulhuset (C1) Vattenrännan (C3) Dammluckor och flöjbord (C4) Stånggång (C2) Spelhusets rödfärgning (C12) Handikappramp vid toalett (D2) FOTOPROTOKOLL BILDDOKUMENTATION

4 4

5 Inledning Enligt länsstyrelsens beslut den har NJOV beviljats upp till 75 % bidrag för medelstora byggnadsvårds- och underhålls arbeten inom kulturreservatet Pershyttans bergsmansby Bidraget fördelas med kr per budgetår. Som villkor för bidrag krävs att BJC/ÖLM följer vårdplanerna. (Se länsstyrelsens PM 20/5-2008). Antikvarisk medverkan har främst bestått av besiktningar vid pågående arbeten, skriftliga anvisningar (utförda av Linda Gustafsson och Charlotte Gustafsson), samt muntliga kompletteringar. Slutbesiktning, fotodokumentation och rapportskrivning är utförd av Örjan Hedhman. Följande rapport avser de åtgärder som i huvudsak genomförts under budgetåret 2011, handikappramp till toa utfördes under april månad Administrativa uppgifter Fastighetsbeteckning: Fastighetsägare förvaltare och bidragmottagare: Bidrag: Hantverkare: Antikvarisk medverkan: Utförandeperiod: 2011( april 2012) Slutbesiktning: Diarienummer: Kulturreservatet Pershyttan, Nora socken och kommun, Västmanland. Gamla Pershyttan 3:70. Stiftelsen Nora järnvägsmuseum och veteranjärnväg (NJOV) 75% av totalkostnaden 2011, max kr Stefan Haglund och Kent Johansson Örebro läns museum, Charlotte Gustafsson 2011 och Örjan Hedhman Diarienummer Lst: Registrerade bilder: OLM_2012_18_1-8, Örjan Hedhman Omslagsbild: Bild 1. Hjulhuset med stånggång och vattenränna 5

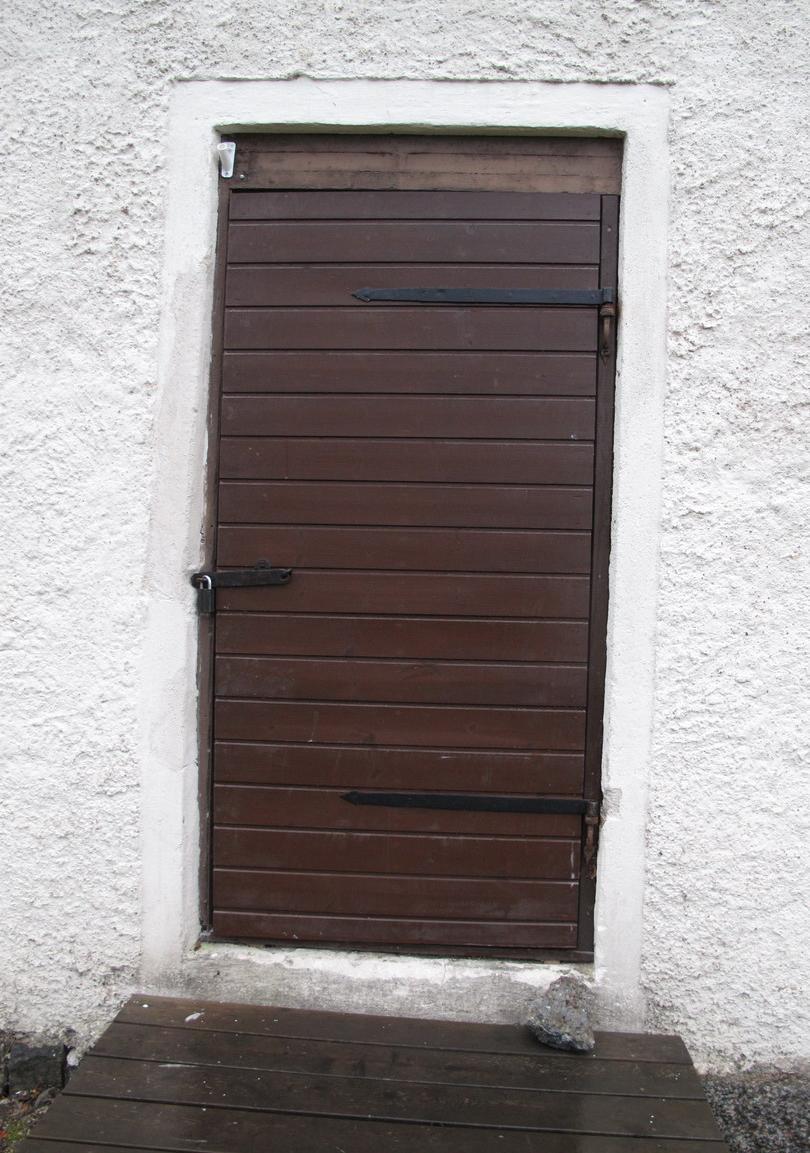

6 Genomförda underhållsarbeten 2011 Åtgärderna har utförts enligt skriftliga antikvariska anvisningar samt muntliga kompletteringar upprättade av Linda Gustafsson och Charlotte Gustafsson vid Örebro Läns Museum. Anvisningarna omfattar såväl generella antikvariska grundprinciper och materialanvisningar som objektspecifika anvisningar för bebyggelsen i kulturreservatet Pershyttans bergsmansby. 1. Dörrar till Snickeriet (C5) och Hjulhuset (C1) Snickeriet har tidigare under 2010 varit föremål för reparation av tak med rötskador och svampangrepp. Renovering av dörr till Snickeriet har utförts under Lagning av dörrkarmen har utförts. Lagning och utbyte av panelen har delvis gjorts, material som använts är fasspontpanel av gran. Denna har oljats och målats med linoljefärg, den järnoxidbruna kulören är densamma som använts tidigare. Färgen kommer från Engwall och Claesson. Bandgångjärnen är inte åtgärdade. Hjulhusets dörr mot norr har oljats och målats med samma färg och kulör som Snickeriets dörr. Bild 2. Dörr på Hjulhuset. Bild 3. Dörr på Snickeriet. 6

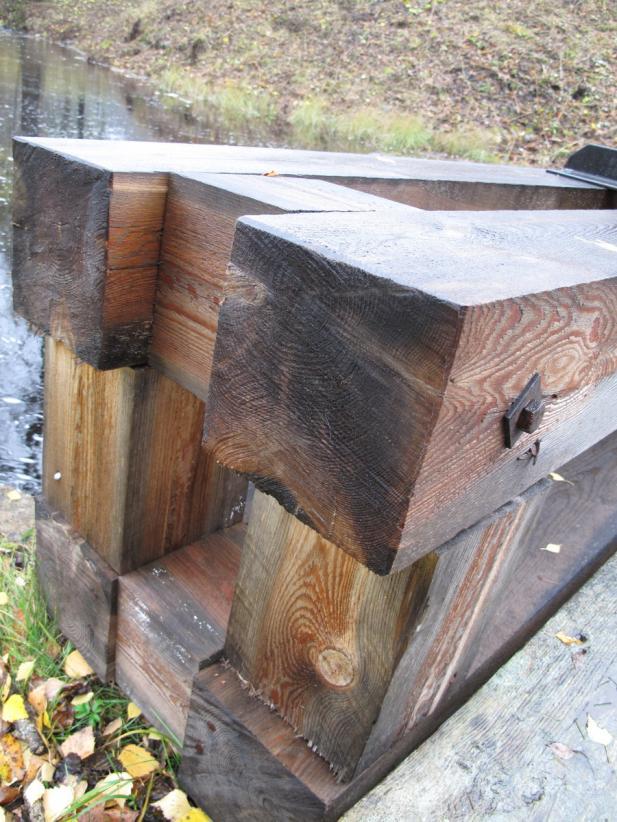

7 Bild 4 och 5. Vattenrännan är tjärad. Bild 6. Detalj av flöjbordet. Bild 7. Flöjbord och dammlucka. 7

8 2. Vattenrännan (C3) Under 2010 har rännan lagats och tjärats. Cirka 5 m. av vattenrännan som är närmast Hjulhusets fasad har tjärats i botten utvändigt och invändigt men även tätats med papp. Dessa fem meter är även tjärdrevade. Lagning av vattenränna har lett till att den i princip är helt ny. Tjärning har utförts 2011 invändigt och utvändigt, 1 strykning återstår. Invändigt har rännan strukits med Furutjära. Utvändigt användes en blandning av 70% linolja och 30% tjära. Alla järndetaljer har gjorts rent och återanvänts. Vattenrännans anlöpning med Hjulhuset har haft problem med vattenläckage vilket skadat spritputsen. Ny plåt är lagd mellan rännan och fasaden 2012 i samband med omputsning av Hjulhusets fasad. 3. Dammluckor och flöjbord (C4) Stora delar av dammluckor och flöjbord har bytts ut. Utförandet av nya delar har skett efter de gamla som mall. Tjärstrykning har utförts under 2011, ytterligare 1 strykning ska göras. Alla järndetaljer har gjorts rent och återanvänts. Bild 8. Stånggången. 8

9 4. Stånggång (C2) Byte av stänger i stånggången har utförts under Lagning och utbyte har gjorts med virke från Dalarna. Järnbeslagen är nedtagna, rengjorda genom slipning från rost, grundmålade med blymönja och svartmålade med färg som är anpassad till blymönjan. Stängerna är behandlade med rödfärgstjära med blandning av dalbränd tjära uppblandad med rött pigment. 5. Spelhusets rödfärgning (C12) Rödfärgning av spelhuset vid Åkergruvan har utförts med röd slamfärg av fabrikatet Falu ljus rödfärg. Målning av fönster, fönster- och dörromfattningar har utförts med vit linoljefärg från Engwall och Claesson. Bild 9. Spelhuset rödfärgat. 9

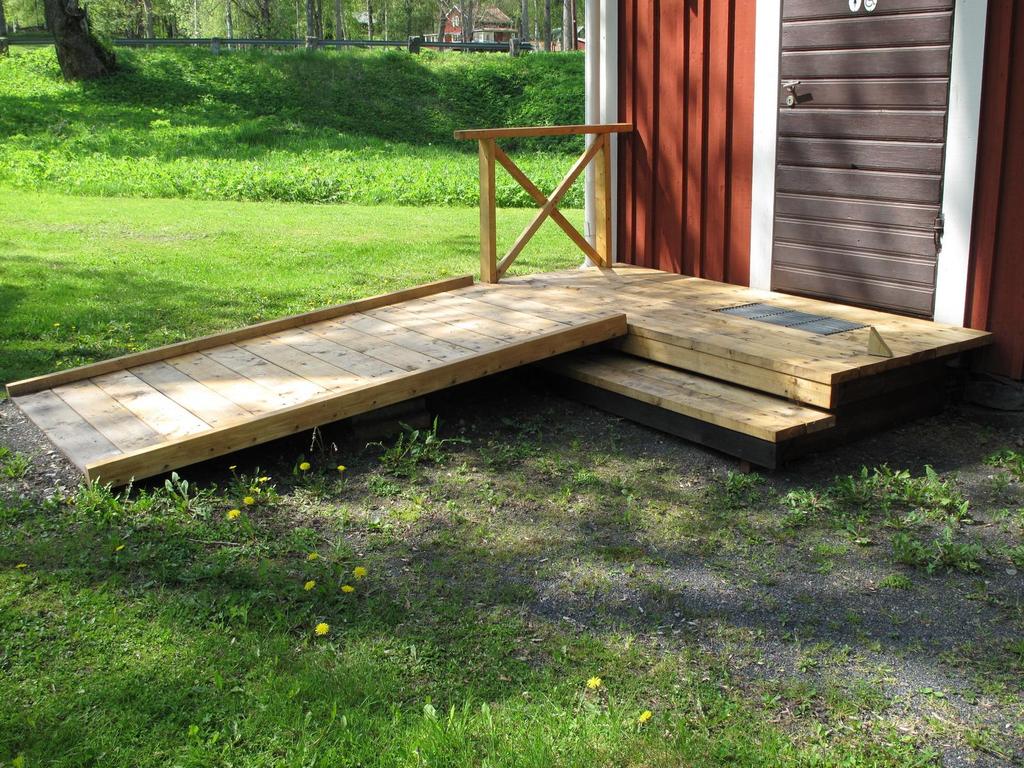

10 6. Handikappramp vid toalett (D2) Ramp för handikappade till toaletten var trasig och bristfällig. Den nya rampen var färdigställd i april Material som använts är tryckimpregnerade brädor, reglar och plank. Den nedre delen av trappan är tjärstruken. Bild 10. Handikapprampen är klar. 10

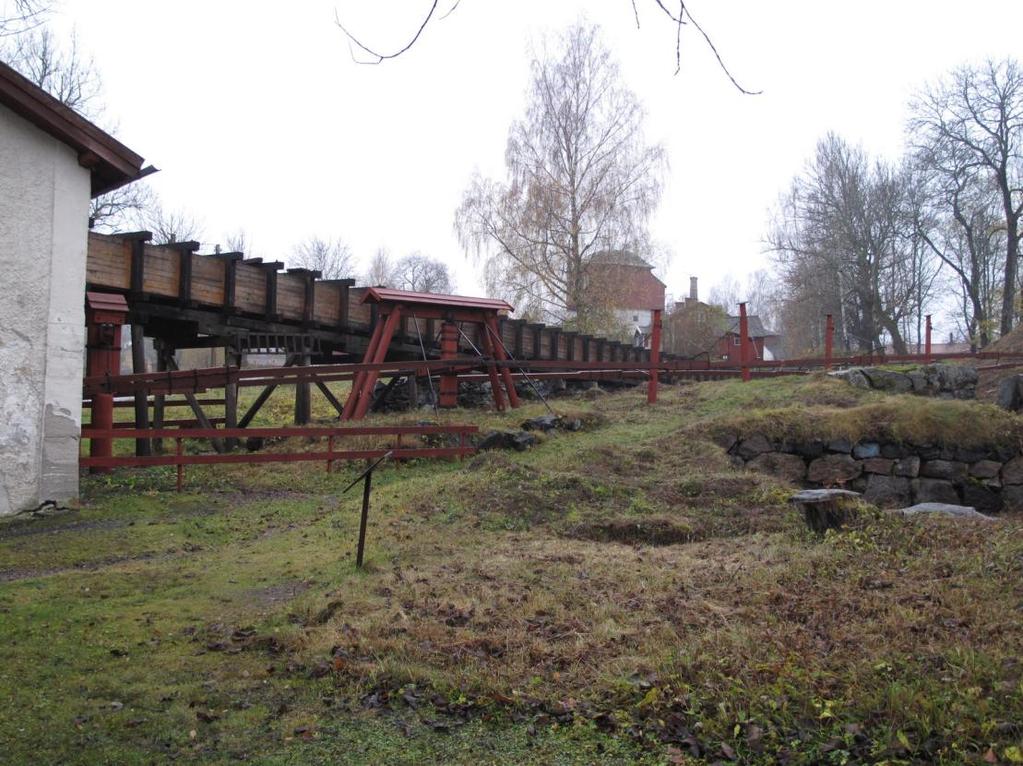

11 Fotoprotokoll Acc.nr. OLM_2012_18_1-8 Objekt: Kulturreservatet Pershyttans bergsmansby Fastighet: Gamla Pershyttan 3:70 Socken: Nora Kommun: Nora Län: T År: 2011 Motiv: Underhållsarbeten på bebyggelse i kulturreservatet Pershyttans bergsmansby Bild 1: Hjulhuset med stånggång och vattenränna Bild 2: Dörr på Hjulhuset efter ommålning Bild 3: Dörr på Snickeriet efter lagning och ommålning Bild 4-5: Vattenrännan tjärad och klar Bild 6: Detalj av lagningsarbetet Bild 7: Flöjbordet och dammluckan efter lagning Bild 8: Stånggången efter ommålning Bild 9: Spelhuset efter ommålning Bild 10: Handikapprampen till Mjölkboden är klar Bild 11: Vattenrännan före åtgärd Bild 12: Vattenrännan under åtgärd Bild 13: Dammluckor och flöjbord före åtgärd Bild 14: Flöjbordet före åtgärd Bild 15: Vattenrännan klar men ej tjärad Bild 16: Vattenrännan före plåtbeslagning mot Hjulhuset Bild 17: Vattenrännans plåtbeslagning klar Bild 18: Stånggången under reparation Bild 19: Stånggången målad och klar Bild 20: Spelhuset före ommålning av fasad och fönster Bild 21: Detalj av färdigmålad fasad och fönster på spelhuset Bild 22: Den trasiga handikapprampen Bild 23: Detalj av den nya handikapprampen Bild 24: Linoljefärg som använts Bild 25: Slamfärg som använts Fotograf: Örjan Hedhman ÖLM Bild 1-10, 17, 19, Stefan Haglund NJOV Bild 18 Charlotte Gustafsson ÖLM Bild 11-16, 20 Diarienummer:

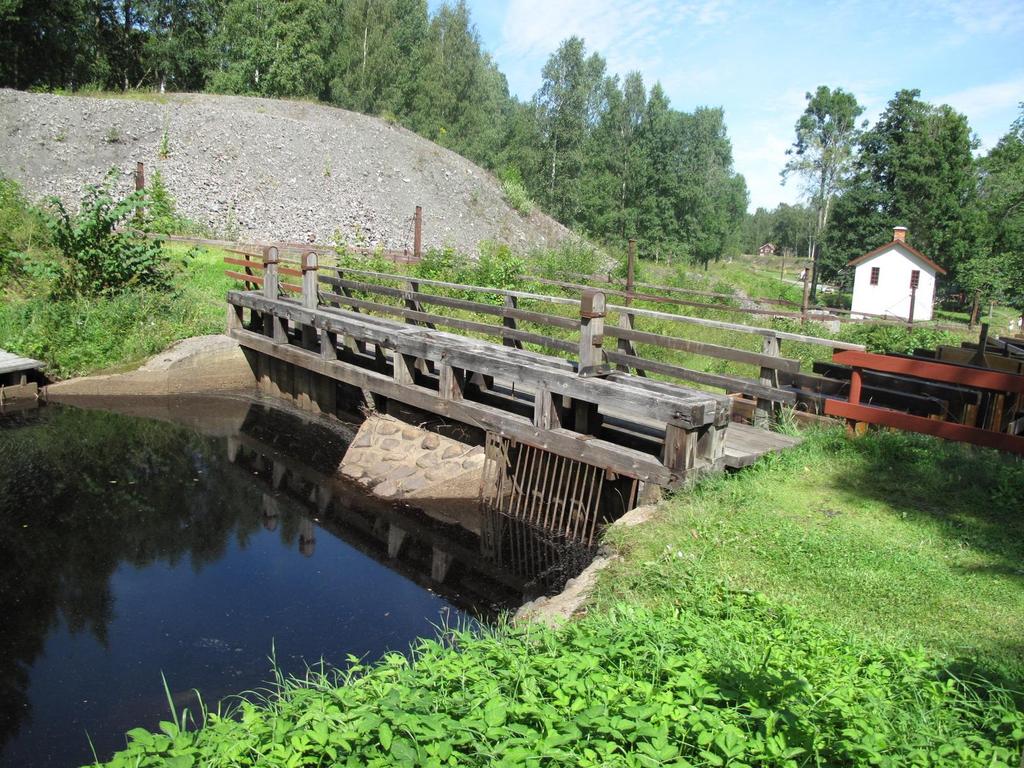

12 Bilddokumentation Bild 11. Vattenrännan före åtgärd Bild 12. Vattenrännan under åtgärd. Bild 13. Dammluckor och Flöjbord före åtgärd 12

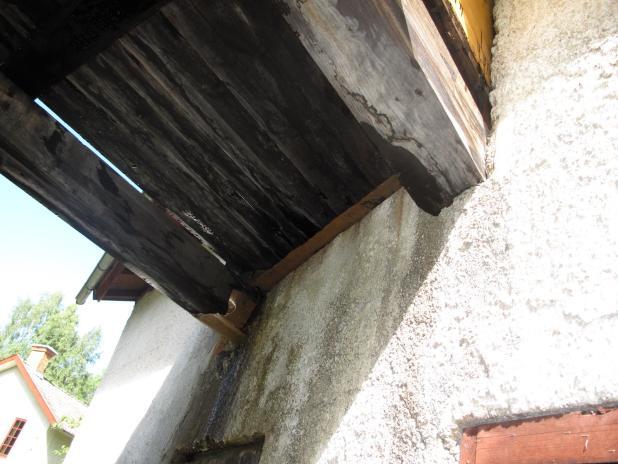

13 Bild 14. Flöjbordet före åtgärd. Bild 15. Vattenrännan klar men ännu ej tjärad. Bild 16. Vattenränna och Hjulhus före plåtbeslagning. Bild 17. Plåtbeslagningen klar mot nyputsad fasad. Bild 18. Stånggången under reparation. Bild 19. Stånggången efter åtgärd. 13

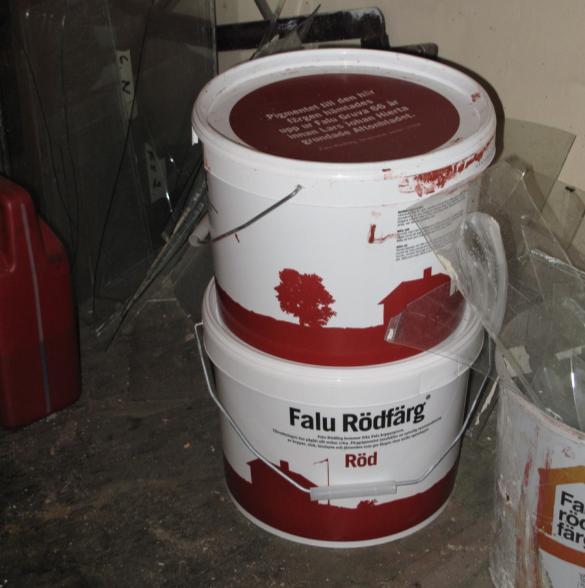

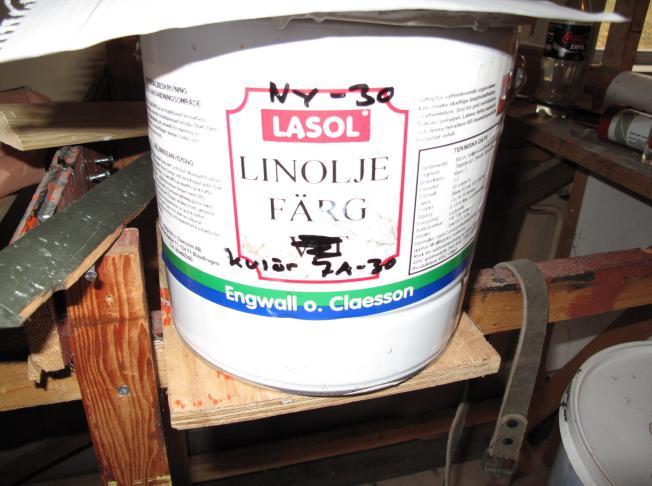

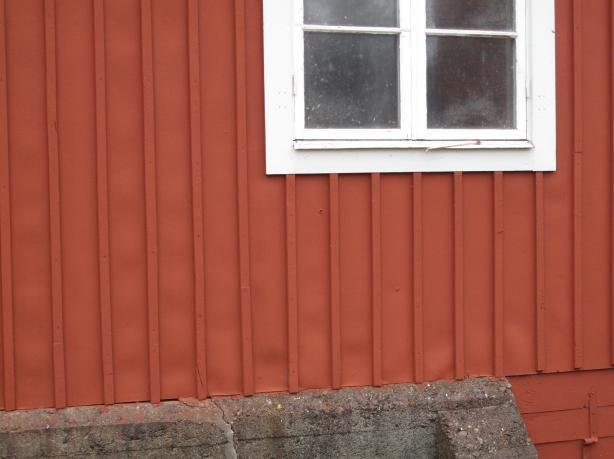

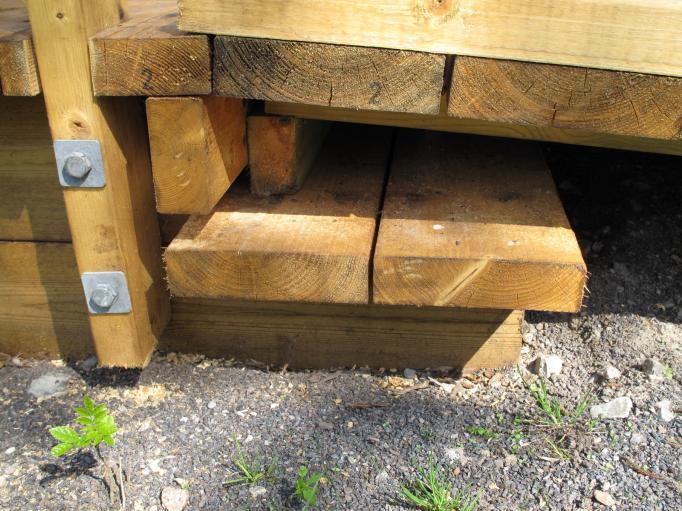

14 Bild 20. Spelhuset före ommålning av fasad och fönster. Bild 21. Detalj av spelhusets fönster och fasad Bild 22. Handikapprampen före åtgärd. Bild 23. Detalj av handikapprampen Bild 24. Linoljefärg som använts. Bild 25. Slamfärg som använts. 14
