Kulturreservatet Pershyttans bergsmansby

Transkript

1 Kulturreservatet Pershyttans bergsmansby Nora socken och kommun, Västmanland Underhållsarbeten 2010 Charlotte Gustafsson Rapport 2010:6 Engelbrektsgatan 3 Box 314, ÖREBRO Tel

2 2

3 INLEDNING... 5 ADMINISTRATIVA UPPGIFTER... 5 GENOMFÖRDA UNDERHÅLLSARBETEN Smedja (B3) Anrikningsverk (I1) Snickeri (C5) Vattenränna (C3) Flöjbord och dammluckor (C4) Hjulhus (F1) Transformator (C15) FOTOPROTOKOLL

4 4

5 Inledning Enligt länsstyrelsens beslut den 5/ har BJC/ÖLM beviljats upp till 75 % bidrag för medelstora byggnadsvårds- och underhålls arbeten inom kulturreservatet Pershyttans bergsmansby Bidraget fördelas med kr per budgetår. Därutöver har länsstyrelsen den 2/ även beviljat tilläggsbidrag för de merkostnader som destruktion av impregnerat virke från den gamla vattenrännan har medfört. Bidraget uppgår till 85 % av totalkostnaden för destruktion. De åtgärder som utförts på stånggången under 2010 blev så kostsamma att särskilt bidrag beviljats. Arbeten på stånggången tas därför inte upp i följande rapport utan endast de medelstora åtgärder som hade genomförts vid slutbesiktningen den 26 november. Länsstyrelsens villkor gentemot bidragstagaren har dels bestått av att vårdplanerna efterföljs (se länsstyrelsens PM 20/5-2008) och dels av egeninsatser i form av arbetstimmar. Arbetstimmarna har fördelats mellan tekniker som utfört åtgärderna och fotodokumenterat samt antikvarier som utfört besiktningar, anvisningar, fotodokumentation och rapportskrivning. Administrativa uppgifter Fastighetsbeteckning: Fastighetsägare: Förvaltare/bidragsmottagare: Bidrag: Tekniskt utförande: Gamla Pershyttan 3:70, Nora socken och kommun, Västmanland Stiftelsen Nora järnvägsmuseum och veteranjärnväg (NJOV) BJC/ÖLM genom Henrik Sannerstedt Det totala bidraget för medelstora åtgärder inklusive destruktion uppgick till max kr Stefan Haglund och Kent Johansson BJC/ÖLM samt viss medverkan från Nora kommuns arbetslag. Antikvarisk medverkan: Örebro läns museum, Charlotta Hagberg (januari-maj) samt Charlotte Gustafsson (juli-december 2010) Utförandeperiod: januari-december 2010 Slutbesiktning: Länsstyrelsen, Jonas Jansson Diarienummer: Registrerade bilder: OLM_2009_5_41-71, Charlotte Gustafsson och Stefan Haglund, ÖLM Omslagsbild: Ny vattenränna 5

6 Genomförda underhållsarbeten 2010 Åtgärderna har utförts enligt muntliga och skriftliga antikvariska anvisningar, upprättade av Charlotte Gustafsson. Skriftliga anvisningar har tillsänts länsstyrelsen för kännedom. 1. Smedja (B3) Under året konstaterades nya hussvampangrepp av Anticimex. Enligt Stefan som närvarade vid besiktningen fanns angreppet denna gång direkt till höger innanför ytterdörren, på väggen nära golvet där brandsläckare och stege hänger. Enligt Anticimex rekommendation har därefter ca 2-2½ kvm av jordgolvets yta grävts ur och ersatts med strid sand (ej sugande). Anticimex har behandlat ytor men bedömde inte värmebehandling som nödvändigt då angreppet var begränsat. Vid slutbesiktningen hade de utvändiga markåtgärder som Anticimex föreskrev efter svampangreppet 2009 ännu ej påbörjats. En grävmaskin och maskinist var dock inbokad följande vecka. Markarbetet bedömdes vid slutbesiktningen eventuellt kunna färdigställas innan årsskiftet eller i annat fall strax efter årsskiftet. De återstående markåtgärderna utgörs av följande: Marken mellan smedja och stenmur (södra sidan) grävs ur upp till 15 cm och återfylls med singel. När grävningsarbetet påbörjas undersöks om det finns en nergrävd brunn i sydvästra hörnet. Om så är fallet skulle även en dränering kunna läggas längs södra sidan och anslutas till brunnen. Från brunnen kan vattnet sedan ledas vidare i dagvattenledning längs smedjans västra sida. Risken för fortsatta hussvampangrepp kommer alltid att finnas i smedjan enligt Anticimex. De betingelser som gynnar svamptillväxt måste därför begränsas så mycket som möjligt även i fortsättningen. 2. Anrikningsverk (I1) Urschaktning av översta markskiktet i det hussvampangripna utrymmet har skett under året i enlighet med Anticimex rekommendationer. Utbyte av svampangripen/rötskadad syll i samma utrymme återstår och ingår bland prioriteringarna för Snickeri (C5) Snickeriets östra takfall (mot vägen) lades om under hösten. Det västra takfallet hade lagts om redan De befintliga pannorna var av tvåkupigt tegel. Undertaket var av spån och panel. Tegelpannorna så pass sönderspruckna att samtliga behövde bytas. Eftersom det inte gick att få tag på liknande begagnat tegel beställdes nytt, tvåkupigt lertegel från Vittinge. En av taktassarna var rötskadad och ungefär hälften av takfallets panel var så rötskadad att det måste bytas. På takstolar fanns även ett svampangrepp. Genom ett prov som skickades på analys kunde konstateras att det var en slags rötsvamp vilket inte är särskilt allvarligt jämfört med hussvamp. Samtliga rötskadade delar ersattes med nytt virke. Där undertaket lagades, användes nytt, spåntat virke. Ovanpå panelen lades ny läkt och papp. 6

7 Snickeriets dörr och karm är i akut behov av åtgärd. Åtgärderna ingår bland de preliminära prioriteringarna Ovan:Snickeriets östra takfall vid slutbesiktningen Tv: Snickeriets tak under åtgärd. 4. Vattenränna (C3) Den gamla vattenrännan ska enligt muntlig uppgift ha konstruerats av en byggmästare Skoglund för ca 40 år sedan. Vattenrännan omfattades sedan av 1980-talets renoveringsprojekt men behövde återigen snart tätas och rätas upp, vilket skedde Under 2009 åtgärdades rännans botten hjälpligt närmast hjulhuset för att motverka läckage. I botten lades då en papp. I samband med åtgärderna 2009 konstaterades att hela den läckande vattenrännan och de bärande delarna som hade kraftig röta i kärnan behövde förnyas i sin helhet. Vid slutbesiktningen 2009 hade nytt, spåntat virke av samma utförande och dimension levererats. Demontering av den befintliga rännan var redan påbörjad. Den nya vattenrännan och bärande delar färdigställdes sedan under våren Vid slutbesiktningen återstod endast en extra tjärstrykning av rännans insida. 7

8 Från Hjulhuset och 10 m ut har rännan tjärdrevats där sidorna möter botten. Rännans yttersidor sedan bilden togs behandlats med 70% linolja och 30% trätjära (s (s k furutjära från Ovolin). Rännans insida har enbart behandlats med trätjära. Fyrkantsågat virke, hämtat från norrländska skogar har beställts från Öskeviks trä och plast. Den spåntade panelen i rännans botten och sidor är av gran. Dimensionen på det spåntade virket är densamma som tidigare d v s 2 5. Där vattenrännans bärande bjälkar anlöper hjulhusväggen har svartplåt lagts för att hindra vattenläckage längs fasaden. 8

9 Kvar från den gamla konstruktionen är de vertikala stolpar som stöttar rännan underifrån samt den del av vattenrännans botten som åtgärdades Samtliga genomgående bultar mellan över- och underbjälkar på vattenrännans utsida har också behållits och behandlats med linolja. Där brickor saknades har liknande brickor kompletterats. I valet mellan s k furutjära och dalbränd trätjära valdes den förra p g a den stora prisskillnaden (ca kr). Furutjäran som bedömdes ge näst intill lika gott resultat är dock något mörkare till utseendet. Utförandet på den nya rännan och bärande delar är till alla delar detsamma som tidigare och följer de övergripande föreskrifter som Bjerking ingenjörsbyrå lämnat Den återstående tjärstrykningen av rännans insida ingår bland de preliminära prioriteringarna för Flöjbord och dammluckor (C4) På de två dammluckor som finns vid vattenrännans början har de nedre brädorna bytts ut under våren. Arbetet är utfört i enlighet med befintligt utförande och de övergripande föreskrifter som Bjerking ingenjörsbyrå lämnat Några fyrkantbitar på östra sidan behöver bytas på grund av omfattande rötskador. En balk har redan förstärkts temporärt med en järnplatta för att klara påfrestningen det innebär att sätta ner luckorna. Dessa åtgärder ingår bland de preliminära prioriteringarna för

10 Dammlucka vid sidan av vattenränna, efter åtgärd Dammlucka i direkt anslutning till vattenränna, efter åtgärd 6. Hjulhus (F1) Trätuben från 1913, som en gång sträckt sig både över land och i vatten är till stora delar raserad. Rester av trätuben finns dock kvar invid hjulhuset. De översvämningarna som skett vid hjulhuset visade sig bero på att bävrar täppt till trätuben med grenar. Det bedömdes därför att ca 0,5 m av trätuben norrut från bron räknat behövde avlägsnas helt för att motverka problemet. En ur säkerhetssynpunkt allvarlig rötskada upptäcktes på bron framför gavelingången. Bron är inte ursprunglig utan har tillkommit sedan anläggningen blev industriminne. Befintliga brädor som har varierande bredd togs tillvara i samband med rivningen av det gamla anrikningsverket enligt muntlig uppgift. Den näst intill igenväxta och uppruttnade terrängtrappan som leder besökaren till hjulhuset behövde också åtgärdas. Även trappan har tillkommit sedan anläggningen blev industriminne. En helt ny träbro och ny terrängtrappa utfördes av arbetslag från Nora kommun. 10

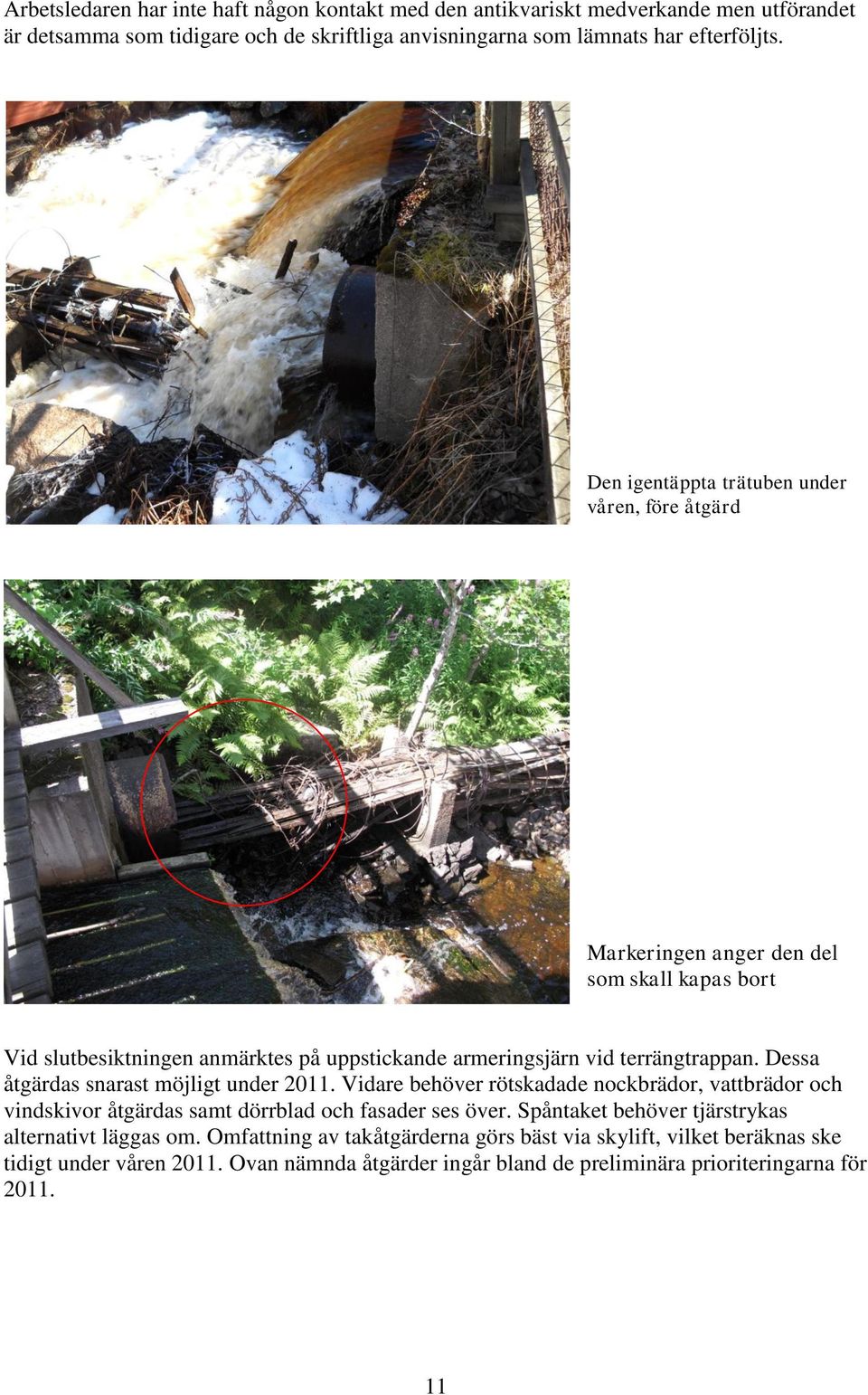

11 Arbetsledaren har inte haft någon kontakt med den antikvariskt medverkande men utförandet är detsamma som tidigare och de skriftliga anvisningarna som lämnats har efterföljts. Den igentäppta trätuben under våren, före åtgärd Markeringen anger den del som skall kapas bort Vid slutbesiktningen anmärktes på uppstickande armeringsjärn vid terrängtrappan. Dessa åtgärdas snarast möjligt under Vidare behöver rötskadade nockbrädor, vattbrädor och vindskivor åtgärdas samt dörrblad och fasader ses över. Spåntaket behöver tjärstrykas alternativt läggas om. Omfattning av takåtgärderna görs bäst via skylift, vilket beräknas ske tidigt under våren Ovan nämnda åtgärder ingår bland de preliminära prioriteringarna för

12 Rötskadad träbro före åtgärd Träbro efter åtgärd Terrängtrappa före åtgärd Terrängtrappa efter åtgärd 7. Transformator (C15) Plåtdörrar på transformator vid Åkergruvan strukna med linolja. 12

13 Fotoprotokoll Acc.nr. OLM_2009_5_41-71 Objekt: Kulturreservatet Pershyttans bergsmansby Gata/kvarter/fastighet: Gamla Pershyttan 3:70 Socken: Nora Kommun: Nora Län: T År: 2010 Motiv: Medelstora underhållsarbeten på bebyggelse i kulturreservatet Pershyttans bergsmansby Bild 41-49: arbete med ny vattenränna Bild 50-54: färdigställd vattenränna Bild 55: efter åtgärd, där vattenrännans bärande bjälkar anlöper hjulhusväggen har svartplåt lagts för att hindra vattenläckage längs fasaden Bild 56-59: synliga rötskador vid omläggning av östra takfallet på snickeriet (C5) Bild 60-61: dammluckor (C4) efter lagning Bild 62: översvämning p g a tilltäppt trätub invid hjulhus (F1) Bild 63: trätub efter rensning Bild 64-65: rötskadad träbro invid hjulhus (F1) före åtgärd Bild 66-67: före åtgärder av trappsteg invid hjulhus (F1) Bild 68: dammluckor (C4) efter lagning Bild 69: östra takfallet omlagt på snickeriet Bild 70: ny träbro färdigställd invid hjulhus (F1) Bild 71: ny terrängtrappa färdigställd invid hjulhus (F1) Fotograf: Charlotte Gustafsson, ÖLM: bild 50-55, 60-61, Stefan Haglund, ÖLM: bild 41-49, 56-59, 62 Diarienummer:
