1 Prelaq Skolan MAJ BREV NR 9 Årskurs 2 Samlade erfarenheter Även om det återstår ett brev i årskurs 2 av Prelaq Skolan, så har det blivit dags att se tillbaka och samla ihop erfarenheterna. Naturligt vore då att botanisera bland de lärdomar som stått att läsa i Prelaq Skolans brev men det tänker vi inte göra. Istället ska vi berätta om en alldeles ny teknikhandbok som heter Byggnadsplåt, material och utförande och som är framtagen på initiativ av Plåtslageriernas Riksförbund. Prelaq Skolans syfte har varit att ge dig baskunskap inom viktiga områden när det gäller färgbelagd plåt. Den nya teknikhandboken både breddar och fördjupar kunskapen och ger en mängd viktiga detaljkunskaper som aldrig tidigare funnits samlade på ett och samma ställe. Bo Selander, PLR, har varit projektledare och han är också vår expert i det här brevet. Till sin hjälp har han haft Torbjörn Osterling, erfaren plåtkonsult som var lärare i brev 3 av Prelaq Skolans årkurs 1. Och bakom de herrarna har stått en referensgrupp av lärde män från leverantörer, tillverkare och andra experter med bred erfarenhet av byggplåt. I detta brev ger Bo Selander en exposé över de 14 häftena och presenterar författare, innehåll och varje häftes slutord. Du kan själv beställa handboken via den kupong som medföljer brevet. Men du kan också vinna den genom att delta i vår tävling. Läs mer på sista sidan i brevet och se tävlingsfrågorna på den bifogade kupongen. Lars Gustavsson, SSAB Tunnplåt

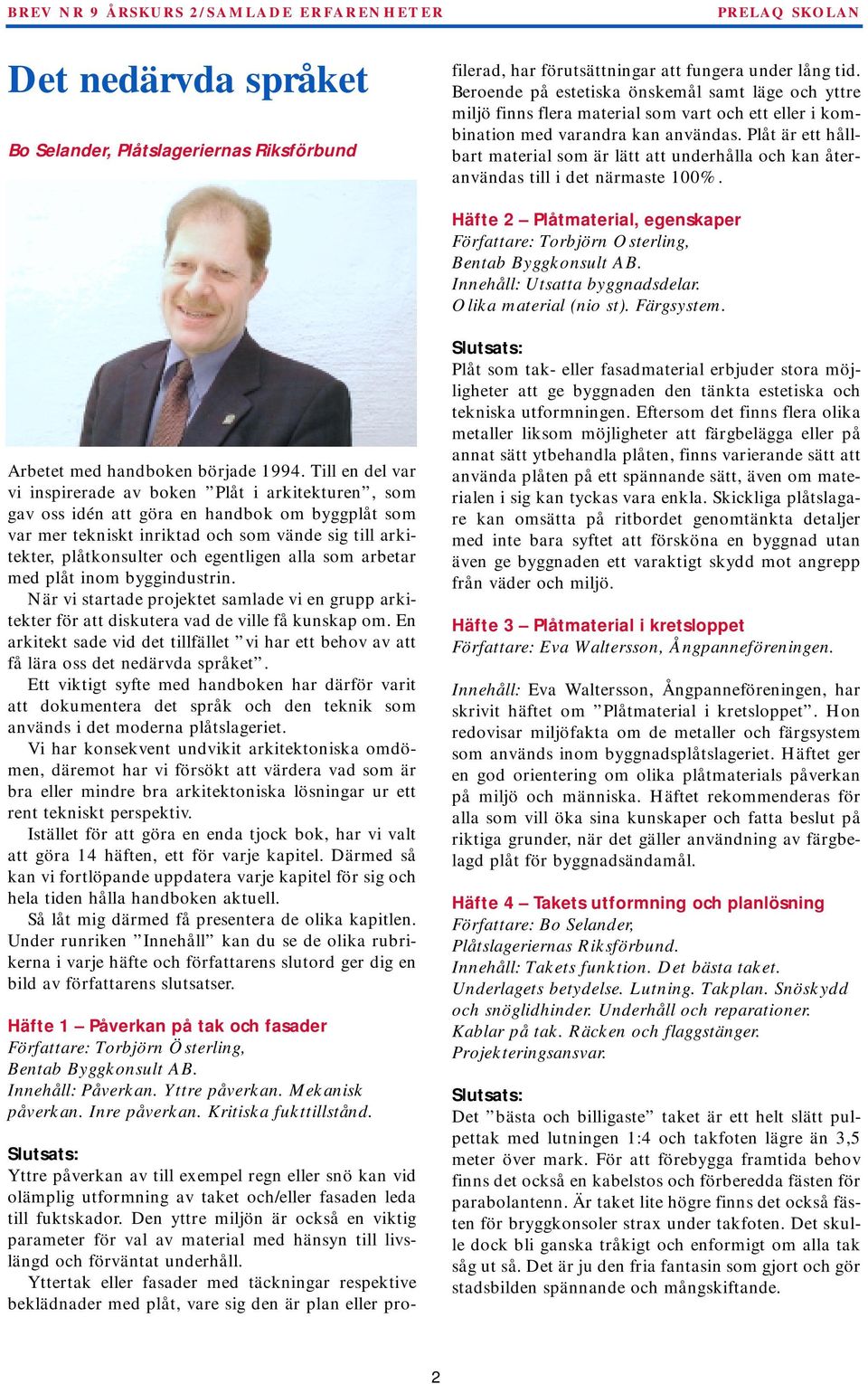

2 Det nedärvda språket Bo Selander, Plåtslageriernas Riksförbund Yttre påverkan av till exempel regn eller snö kan vid olämplig utformning av taket och/eller fasaden leda till fuktskador. Den yttre miljön är också en viktig parameter för val av material med hänsyn till livslängd och förväntat underhåll. Yttertak eller fasader med täckningar respektive beklädnader med plåt, vare sig den är plan eller profilerad, har förutsättningar att fungera under lång tid. Beroende på estetiska önskemål samt läge och yttre miljö finns flera material som vart och ett eller i kombination med varandra kan användas. Plåt är ett hållbart material som är lätt att underhålla och kan återanvändas till i det närmaste 100%. Häfte 2 Plåtmaterial, egenskaper Innehåll: Utsatta byggnadsdelar. Olika material (nio st). Färgsystem. Arbetet med handboken började Till en del var vi inspirerade av boken Plåt i arkitekturen, som gav oss idén att göra en handbok om byggplåt som var mer tekniskt inriktad och som vände sig till arkitekter, plåtkonsulter och egentligen alla som arbetar med plåt inom byggindustrin. När vi startade projektet samlade vi en grupp arkitekter för att diskutera vad de ville få kunskap om. En arkitekt sade vid det tillfället vi har ett behov av att få lära oss det nedärvda språket. Ett viktigt syfte med handboken har därför varit att dokumentera det språk och den teknik som används i det moderna plåtslageriet. Vi har konsekvent undvikit arkitektoniska omdömen, däremot har vi försökt att värdera vad som är bra eller mindre bra arkitektoniska lösningar ur ett rent tekniskt perspektiv. Istället för att göra en enda tjock bok, har vi valt att göra 14 häften, ett för varje kapitel. Därmed så kan vi fortlöpande uppdatera varje kapitel för sig och hela tiden hålla handboken aktuell. Så låt mig därmed få presentera de olika kapitlen. Under runriken Innehåll kan du se de olika rubrikerna i varje häfte och författarens slutord ger dig en bild av författarens slutsatser. Häfte 1 Påverkan på tak och fasader Författare: Torbjörn Österling, Innehåll: Påverkan. Yttre påverkan. Mekanisk påverkan. Inre påverkan. Kritiska fukttillstånd. Plåt som tak- eller fasadmaterial erbjuder stora möjligheter att ge byggnaden den tänkta estetiska och tekniska utformningen. Eftersom det finns flera olika metaller liksom möjligheter att färgbelägga eller på annat sätt ytbehandla plåten, finns varierande sätt att använda plåten på ett spännande sätt, även om materialen i sig kan tyckas vara enkla. Skickliga plåtslagare kan omsätta på ritbordet genomtänkta detaljer med inte bara syftet att försköna en byggnad utan även ge byggnaden ett varaktigt skydd mot angrepp från väder och miljö. Häfte 3 Plåtmaterial i kretsloppet Författare: Eva Waltersson, Ångpanneföreningen. Innehåll: Eva Waltersson, Ångpanneföreningen, har skrivit häftet om Plåtmaterial i kretsloppet. Hon redovisar miljöfakta om de metaller och färgsystem som används inom byggnadsplåtslageriet. Häftet ger en god orientering om olika plåtmaterials påverkan på miljö och människa. Häftet rekommenderas för alla som vill öka sina kunskaper och fatta beslut på riktiga grunder, när det gäller användning av färgbelagd plåt för byggnadsändamål. Häfte 4 Takets utformning och planlösning Författare: Bo Selander, Plåtslageriernas Riksförbund. Innehåll: Takets funktion. Det bästa taket. Underlagets betydelse. Lutning. Takplan. Snöskydd och snöglidhinder. Underhåll och reparationer. Kablar på tak. Räcken och flaggstänger. Projekteringsansvar. Det bästa och billigaste taket är ett helt slätt pulpettak med lutningen 1:4 och takfoten lägre än 3,5 meter över mark. För att förebygga framtida behov finns det också en kabelstos och förberedda fästen för parabolantenn. Är taket lite högre finns det också fästen för bryggkonsoler strax under takfoten. Det skulle dock bli ganska tråkigt och enformigt om alla tak såg ut så. Det är ju den fria fantasin som gjort och gör stadsbilden spännande och mångskiftande. 2

3 Häfte 5 Fasadens utformning Författare: Bo Selander, PLR. Innehåll: Fasadens utformning. Funktionella krav på plåtfasader. Fasadplaner. För att få en väl fungerande fasad krävs samordning mellan takplaner och fasadplaner så att takavvattningen harmonierar med fasadens utformning. Fasadplaner är också viktiga för att planera rörelser, infästningar, underlag och genomföringar. Avgörande för det estetiska intrycket är kvaliteten på detaljarbeten såsom lister, avslutningar, fönsterinfattningar och liknande. Utförande och beständighet är i sin tur beroende av ett stadigt underlag. Det estetiska intrycket varar också betydligt längre med ett regelbundet underhåll. Häfte 6 Underlag för plåt Innehåll: Varför underlag? Underlagstyper. Hinder. Detaljer. TRP och kassetter. Plåt på tak och fasader är ett ändamålsenligt och bra material med lång tradition. För att taktäckningen och väggbeklädnaden med tillhörande detaljer skall bli tekniskt och estetiskt bra är det viktigt att underlag och bärverk är anpassat för den plåt och det utförande som skall användas. Häfte 7 Infästning av plåt i olika underlag Författare: Jan Inge Bengtsson, SFS Stadler AB. Innehåll: Krav på fästdon. Skruvinfästning i plåt. Nitförband. Infästningsöversikt. Dimensionering av förband. Valet av fästdon är en viktig fråga för en byggnads totala livslängd. En rad viktiga funktioner skall vara uppfyllda för att fästdonet skall fungera på bästa sätt. Självfallet skall det hålla för alla förväntade laster men också erbjuda tillfredsställande täthet, bra monteringsmöjligheter samt vara estetiskt tilltalande. En grundbult inom all infästningsteknik är att fästdonet har längre livslängd än det material som skall fästas in. Därför är fästdon av rostfritt stål alltid att föredra vid användning utomhus. Häfte 8 Rörelser och rörelsefogar Innehåll: Temperaturrörelser. Påverkan på material och byggnadsdelar. Rörelsefogar i planplåt. Rörelsefogar i TRP-plåt. Rörelsefogar på beslag och lister. Vid användning av plåt på tak och fasader är det nödvändigt att ta hänsyn till de rörelser som kan uppstå i plåten på grund av temperaturväxlingar. Kännedomen om hur olika material rör sig liksom behovet av rörelsefogar är väsentlig för utformningen av såväl tak som fasader. Med rätt utformning är det möjligt att klara de påkänningar som kan uppstå samtidigt som kravet på täthet bibehålls där detta är nödvändigt. Häfte 9 Bearbetning, formning Författare: Osmo Kurki, Kosmo Konsult AB. Innehåll: Syftet med häfte 9 är att ge en inblick i hur man bearbetar plåtmaterialet, vilken typ av maskiner och utrustning som används och vad metoder, maskiner och lösningar kallas i vardagligt bruk. Hålsax Häfte 10 Utformning, detaljer Bentab Byggkonsult AB, Bo Selander, PLR. Innehåll: Sammanfogningsmetoder. Enskilda detaljer. Termer och benämningar. Sammansatta detaljer och hänvisningar. Falstång I varje yrkesgrupp och bransch finns facktermer och speciella uttryck. Så också inom byggnadsplåtslageriet. En arkitekt eller konsult som kan och känner dessa termer och uttryck kan alltid förklara för en plåtslagare vad han vill ha gjort. Häfte 11 Taksäkerhetsanordningar Författare: Jarl Alenius, Tak- och Miljökonsult. Innehåll: Påverkande faktorer. Söknyckel. Återblick. Boverkets regler. Begreppsförklaringar. Tillträdesanordningar. Skyddsanordningar. Allmänna råd. Ansvar vid takarbeten. Enligt Byggreglerna skall det finnas erforderliga fasta skyddsanordningar på taken. Skyddsanordningar som medger att besiktning och fortlöpande underhåll kan ske på ett säkert sätt enligt Arbetsmiljölagen. Inbyggd säkerhet är det bästa sättet att kunna vidmakthålla takets framtida funktion, att hålla tätt från väder och vind. 3

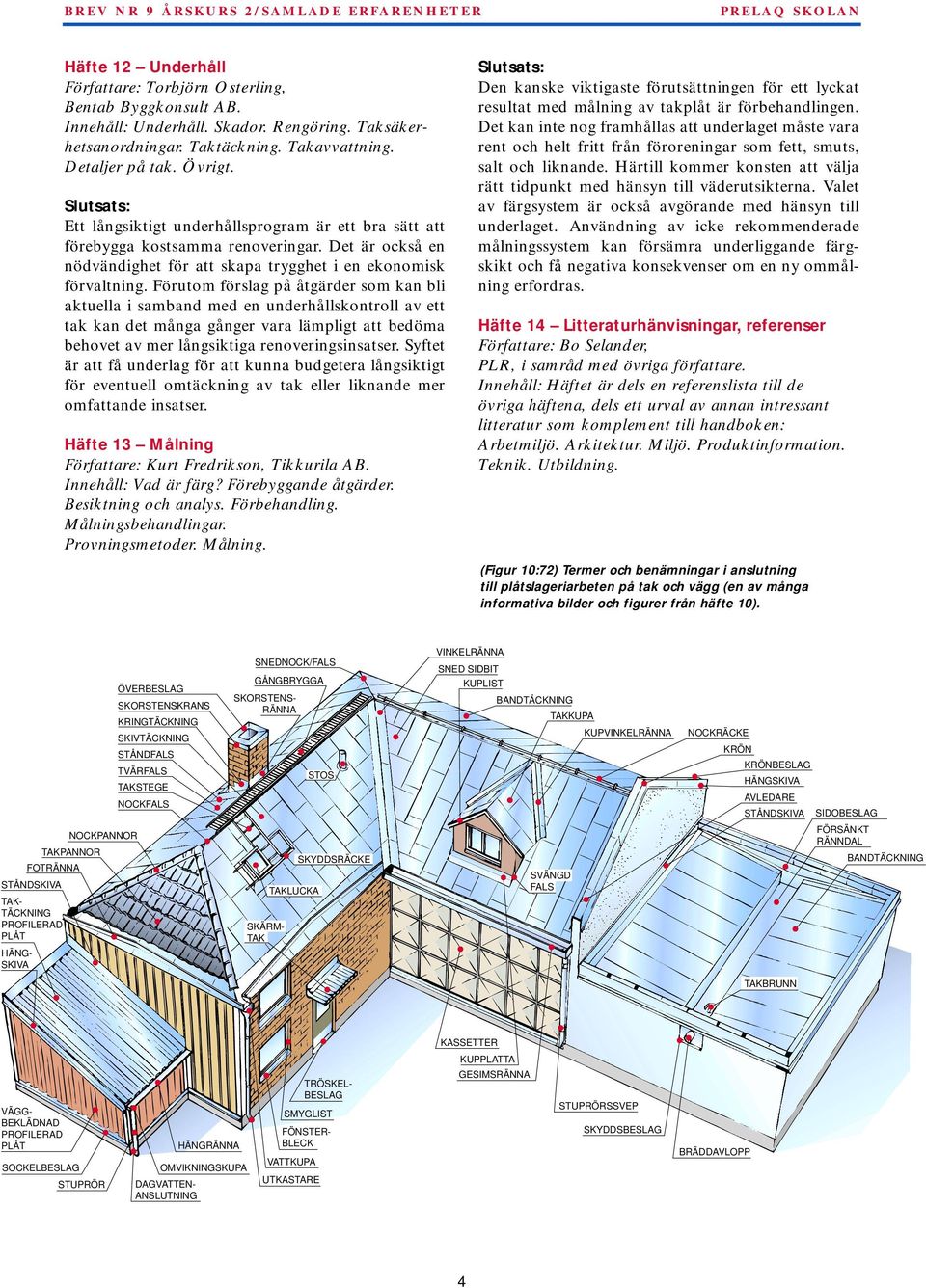

4 Häfte 12 Underhåll Innehåll: Underhåll. Skador. Rengöring. Taksäkerhetsanordningar. Taktäckning. Takavvattning. Detaljer på tak. Övrigt. Ett långsiktigt underhållsprogram är ett bra sätt att förebygga kostsamma renoveringar. Det är också en nödvändighet för att skapa trygghet i en ekonomisk förvaltning. Förutom förslag på åtgärder som kan bli aktuella i samband med en underhållskontroll av ett tak kan det många gånger vara lämpligt att bedöma behovet av mer långsiktiga renoveringsinsatser. Syftet är att få underlag för att kunna budgetera långsiktigt för eventuell omtäckning av tak eller liknande mer omfattande insatser. Häfte 13 Målning Författare: Kurt Fredrikson, Tikkurila AB. Innehåll: Vad är färg? Förebyggande åtgärder. Besiktning och analys. Förbehandling. Målningsbehandlingar. Provningsmetoder. Målning. Den kanske viktigaste förutsättningen för ett lyckat resultat med målning av takplåt är förbehandlingen. Det kan inte nog framhållas att underlaget måste vara rent och helt fritt från föroreningar som fett, smuts, salt och liknande. Härtill kommer konsten att välja rätt tidpunkt med hänsyn till väderutsikterna. Valet av färgsystem är också avgörande med hänsyn till underlaget. Användning av icke rekommenderade målningssystem kan försämra underliggande färgskikt och få negativa konsekvenser om en ny ommålning erfordras. Häfte 14 Litteraturhänvisningar, referenser Författare: Bo Selander, PLR, i samråd med övriga författare. Innehåll: Häftet är dels en referenslista till de övriga häftena, dels ett urval av annan intressant litteratur som komplement till handboken: Arbetmiljö. Arkitektur. Miljö. Produktinformation. Teknik. Utbildning. (Figur 10:72) Termer och benämningar i anslutning till plåtslageriarbeten på tak och vägg (en av många informativa bilder och figurer från häfte 10). NOCKPANNOR TAKPANNOR FOTRÄNNA STÅNDSKIVA TAK- TÄCKNING PROFILERAD PLÅT HÄNG- SKIVA ÖVERBESLAG SKORSTENSKRANS KRINGTÄCKNING SKIVTÄCKNING STÅNDFALS TVÄRFALS TAKSTEGE NOCKFALS SNEDNOCK/FALS GÅNGBRYGGA SKORSTENS- RÄNNA SKÄRM- TAK TAKLUCKA STOS SKYDDSRÄCKE VINKELRÄNNA SNED SIDBIT KUPLIST BANDTÄCKNING TAKKUPA SVÄNGD FALS KUPVINKELRÄNNA NOCKRÄCKE KRÖN KRÖNBESLAG HÄNGSKIVA AVLEDARE STÅNDSKIVA SIDOBESLAG FÖRSÄNKT RÄNNDAL BANDTÄCKNING TAKBRUNN KASSETTER KUPPLATTA VÄGG- BEKLÄDNAD PROFILERAD PLÅT SOCKELBESLAG STUPRÖR OMVIKNINGSKUPA DAGVATTEN- ANSLUTNING HÄNGRÄNNA TRÖSKEL- BESLAG SMYGLIST FÖNSTER- BLECK VATTKUPA UTKASTARE GESIMSRÄNNA STUPRÖRSSVEP SKYDDSBESLAG BRÄDDAVLOPP 4

5 Landhockeystadion i Sydney Park. Photographed by Peter Hyatt, courtesy of BHP. Här spelar Hockeyroos och Kookaburras! Hockeyroos och Kookaburras är Australiens damrespektive herrlandslag i landhockey. Båda har en lång rad av OS-medaljer av ädla valörer från de senaste olympiaderna. Och nu får de försvara sina ställningar i världens kanske finaste landhockeyarena. Den nya landhockeystadion ligger i Sydney Park, 14 km från centrala Sydney och rymmer sittande åskådare. Huvudläktaren är byggd i stål och ovanför den svävar ett fribärande tak. Taket är upphängt i kablar från en enda stålmast och det hålls nere av två 70 meter långa bärlinor som är svängda i motsatt riktningar. Takkonstruktionen är uppbyggd av stålprofiler. Taket verkar sväva helt fritt ovanför huvudläktaren, något som ger ett estetiskt tilltalande intryck och medför att det bildas en naturlig ventilation. Valet av stål beror på stålets smidighet och förmåga att formas till högeffektiva strukturer. Landhockey Bandy på gräs är nog det enklaste sättet att beskriva landhockey för oss svenskar. Landhockey är en nästan 3000 år gammal sportgren och därmed en av världens äldsta. Landhockey spelas mellan 11-mannalag på en gräsplan som är något mindre än en fotbollsplan, och målburarna påminner om bandymål. Sporten är en av världens mest tekniska klubbsporter. Man får bara spela med den platta sidan av klubban. Om bollen nuddar den rundade sidan blir det frislag. Bollen kan skjutas på två olika sätt, antingen kan den slås med en golfsving och får då bara gå i knähöjd. Eller så kan bollen lyftas ( pushas ) och då får bollen gå hur högt som helst. Målvakten får inte greppa eller kasta bollen, utan bara stoppa bollen med handskarna och slå iväg bollen med klubban eller sparka den. Sporten spelades mycket i England och de brittiska kronkolonierna, Indien och Pakistan. Landhockeyn spred sig sedan och spelas nu i nästan hela Europa. Landhockey har varit med i alla OS med undantag för Stockholm 1912 och Paris Vinn en resa till Sydney! För att motivera dig att öka dina kunskaper om färgbelagd plåt och miljö kan du delta i Prelaq Skolans egen tävling. Högsta vinsten är två studieresor till Sydney i Australien och 50 tröstpriser med äkta OSprylar till dem som inte får resa. Så här går tävlingen till: I varje brev i Prelaq Skolan hittar du fyra frågor om brevets innehåll som du måste besvara rätt. I det sista brevet får du ett särskilt tävlingsformulär. I det fyller du i de rätta svaren och löser vår särskilda uppgift. För att ha möjlighet att vinna en resa måste du ha alla rätt på frågorna och vara en av de två som löst vår särskilda uppgift på bästa sätt. Juryns beslut kan inte överklagas. Vinnarna av resorna betalar själva eventuell vinstskatt. Anställda på SSAB Tunnplåt får inte delta i tävlingen. Var med och vinn äkta OS-prylar från Sydney. 5

6 Samla dina erfarenheter Ett utmärkt sätt att samla erfarenheter och lärdomar om färgbelagd plåt är att beställa pärmen Byggnadsplåt, material och utförande. Du kan använda den bifogade kupongen, så skickar vi din anmälan vidare till Plåtslageriernas Riksförbund. Priset är kr exklusive moms för medlem i PLR. Men det finns också ett annat sätt... FYRA FRÅGOR BREV 9 1. Heter den nya teknikboken som PLR tagit fram Byggplåt, materia och utformning? 2. Häftet Plåt i kretsloppet, handlar det om olika plåtmaterials påverkan på miljö och människa? 3. Är PLR s webbadress 4. Om man gör en golfsving i landhockey får bollen gå hur högt som helst? Vinn pärmarna! Du kan också vinna PLRs pärmar Byggnadsplåt, material och utförande genom att delta i vår tävling. Frågorna hittar du på den bifogade kupongen och hjälp med svaren hittar du på och Genom att svara rätt på frågorna och ge ett bra svar på utslagsfrågan, så kan du vinna pärmarna. På Plåtslageriernas Riksförbunds hemsida ( hittar du bland annat information om PLR, anslutna plåtslagerier och nyheter som berör branschen. Och, som sagt, här hittar du svaren som hjälper dig att vinna pärmen. Månadens web-fråga Prelaq Skolan andra årskurs går mot sitt slut. Syftet med den andra årskursen har varit att öka dina kunskaper om applikationer där färgbelagd plåt används. Ämnet är ju på intet sätt uttömt, så visst kan det bli en årskurs 3 om du är intresserad. Så veckans web-fråga är helt enkelt Tycker du att vi ska göra en tredje årskurs av Prelaq Skolan? Och gå gärna till Prelaq Skolans diskussionsforum och berätta varför du tycker som du gör. Och om du anser att den ska fortsätta så får du mycket gärna berätta vad du tycker att årskurs 3 ska behandla Nästa brev Brev nummer 10 i Prelaq Skolan kommer att handla om design. Du får det med posten om cirka en månad. SSAB Tunnplåt AB, Borlänge. Telefon Fax
