1 FordRanger Förarhandbok Feel the difference

2 Informationen i denna publikation var korrekt vid tidpunkten för tryckning. Med hänsyn till det ständigt pagaende utvecklingsarbetet förebehaller sig Ford rätten att när som helst och utan föregaende meddelande ändra specifikationer, utförande eller utrustningsniva utan att detta medför nagra skyldigheter i övrigt. Denna trycksak, eller del därav, far inte aterges eller översättas utan vart godkännande. Vi tar inte ansvar för eventuellt felaktig eller utelämnad information. Ford Motor Company 2010 Alla rättigheter förbehalles. Reservdelsnummer: (CG3350sv) 06/ E108837

3 Innehållsförteckning Inledning Om denna handbok...5 Symboler...5 Delar och tillbehör...6 Snabbguide Snabbguide...7 Barnsäkerhet Bilbarnstolar...12 Placering av bilbarnstolar...13 Bälteskuddar...14 Säkerhetslås...15 Passagerarskydd Funktion...16 Fastspänning av bilbälten...17 Användning av bilbälte under graviditet...18 Nycklar och fjärrkontroller Allmän information om radiofrekvenser...19 Byte av fjärrkontrollens batteri...19 Lås Låsning och upplåsning...20 Startspärr Funktion...22 Kodade nycklar...22 Aktivera motorns startspärr...22 Deaktivera motorns startspärr...22 Larm Funktion...23 Aktivering av larm...23 Deaktivering av larm...23 Ratt Justering av ratten...24 Torkare och spolare Vindrutetorkare...25 Vindrutespolare...25 Kontroll av torkarblad...25 Byte av torkarblad...26 Belysning Belysningsreglering...27 Dimstrålkastare...27 Dimbakljus...27 Nivåreglering av strålkastare...28 Varningsblinkers...28 Körriktningsvisare...28 Innerbelysning...29 Byte av glödlampa...29 Glödlampstabell...34 Fönster och speglar Elfönsterhissar...35 Ytterbackspeglar...36 Elmanövrerade ytterbackspeglar...36 Bakre sidoruta...37 Instrument Mätare...38 Varningslampor och kontrollampor...44 Ljudvarningssignaler...46 Klimatreglering Funktion...47 Luftmunstycken...47 Manuell klimatreglering...47 Eluppvärmda fönster och speglar...52 Säten Att sitta i korrekt position

4 Innehållsförteckning Framsäten...54 Nackskydd...55 Baksäten...55 Eluppvärmda säten...56 Komfortfunktioner Klocka...57 Dimmer för instrumentbelysning...57 Cigarrettändare...57 Askfat...57 Extra eluttag...57 Mugghållare...58 Handskfack...58 Förvaringsfack...59 Extraingång (AUX IN)...59 Motorstart Allmänt...60 Tändlås...60 Rattlås...60 Start av dieselmotor...60 Avstängning av motor...61 Bränsle och tankning Säkerhetsanvisningar...62 Bränslekvalitet - diesel...62 Katalysator...62 Tanklucka...63 Tankning...63 Tekniska specifikationer...63 Växellåda Manuell växellåda...65 Allhjulsdrift (AWD)...65 Automatväxellåda...67 Bromsar Funktion...70 Bromsning med ABS...70 Parkeringsbroms...70 Parkeringshjälp Funktion...71 Körning med parkeringshjälp...71 Körning med last Allmänt...73 Luckor i bagageutrymme...73 Lasthållare...73 Takräcken och lastbärare...74 Bogsering Körning med släp...76 Losstagbar dragkrok...77 Körtips Allmänna körtips///...80 Inkörning...80 Säkerhetsåtgärder för körning i kall väderlek...80 Reducerad motorprestanda...80 Nödutrustning Första hjälpen-sats...81 Varningstriangel...81 Säkringar Placering av säkringsdosor...83 Byte av säkring...84 Specifikationstabell för säkringar...85 Bilbärgning Bogseröglor...89 Bogsering av bilen på fyra hjul...89 Transport av bilen...89 Underhåll Allmänt

5 Innehållsförteckning Öppning och stängning av motorhuven...92 Översikt - motorrum - 2.5L Duratorq-TDCi (WL) diesel /3.0L Duratorq-TDCi (WL) diesel...93 Kontroll av motorolja...94 Kontroll av kylvätska...95 Kontroll av servostyrningsolja...95 Kontroll av broms- och kopplingsvätska...96 Tömning av vattenfälla i bränslefilter...96 Kontroll av spolarvätska...96 Tekniska specifikationer...97 Bilvård Rengöring av bilens exteriör...99 Rengöring av bilens interiör...99 Reparation av mindre lackskador Bilbatteri Batterivård Användning av startkablar Fälgar och däck Allmänt Byta hjul Däckunderhåll Körning med vinterdäck Körning med snökedjor Tekniska specifikationer Identifiering av bilen Identifieringsplåt Chassinummer (VIN) Tekniska specifikationer Tekniska specifikationer Introduktion till Audiosystemet Viktig information Översikt över audioenhet Översikt över audioenhet Systemsäkerhet Stöldskyddskod Förlust av stöldskyddskod Mata in stöldskyddskoden Felaktig stöldskyddskod Audioenhetens visning av tid och datum Ställa klockan på audioenheten Handhavande Till/från-knapp Volymreglage Reglage för stationssökning Förvalsknappar för radiostationer Menyreglage Våglängdsknapp Autostore-reglage Trafikinformation Menyer Automatisk volymreglering Alternativa frekvenser Programtyp (PTY) CD-spelare Ladda CD-skivor Utmatning av CD-skivor Utmatning av flera CD-skivor CD-uppspelning Val av CD-skiva Spårval

6 Innehållsförteckning Snabbspolning framåt/bakåt Slumpval Repetera CD-spår Uppspelning av MP3-filer MP3-displayalternativ Extraingång (AUX IN) Extraingång (AUX IN) Vård av audiosystem Antenn Felsökning Felsökning Bilagor Elektromagnetisk kompatibilitet

7 Inledning OM DENNA HANDBOK Tack för att Ni har valt Ford. Vi rekommenderar att Ni tar Er tid att lära känna Er bil genom att läsa denna instruktionsbok. Ju mer Ni vet om bilen och hur den fungerar, desto säkrare och mer ekonomiskt kan Ni köra och desto större blir Er körupplevelse. VARNING! Kör alltid med den försiktighet och uppmärksamhet som krävs vid användning av bilens olika reglage och funktioner. ANM.: Denna handbok beskriver produktegenskaper och tillval för olika modeller, ibland även innan de är allmänt tillgängliga. Den kan beskriva detaljer som ej avser Er bil. ANM.: Vissa bilder i den här instruktionsboken visar olika modeller, så de överensstämmer eventuellt inte helt med er bil. Den viktigaste informationen i bilderna är dock alltid riktig. ANM.: Använd alltid Ert fordon enligt gällande lagar och förordningar. ANM.: Överlämna denna bok vid en eventuell försäljning av bilen. Instruktionsboken utgör en viktig del av bilens handlingar. Den här bilen är godkänd av TÜV, auktoriserad internationell testorganisation, för sina allergivänliga egenskaper. Alla material som har använts i bilens interiör motsvarar de stränga kraven i TÜV TOXPROOF gällande interiören i bilar från TÜV Produkt and Umwelt GmbH och är konstruerad för att minimera riskerna för en allergisk reaktion. Extra pollenfilter skyddar passagerarna effektivt från allergiframkallande partiklar i utomhusluften. För ytterligare information, kontakta TÜV via SYMBOLER Symboler i denna instruktionsbok VARNING! Ni riskerar dödliga eller allvarliga skador på Er själv och andra om Ni inte följer instruktioner som är markerade med varningssymbolen. SE UPP! Ni riskerar skador på Er bil om Ni inte följer instruktioner som är markerade med försiktighetssymbolen. Symboler på bilen När Ni ser dessa symboler är det viktigt att Ni studerar motsvarande avsnitt i denna instruktionsbok innan Ni vidrör något eller försöker göra någon justering. 5

8 Inledning DELAR OCH TILLBEHÖR Fords originaldelar och tillbehör har utformats specifikt för Ert fordon. Om inget annat nämns specifikt, har vi ej testat delar och tillbehör från andra än Ford och kan därför inte garantera att sådana passar för Ert fordon. Vi rekommenderar att Ni ber er Fordåterförsäljare om råd angående delar och tillbehör som passar Ert fordon. 6

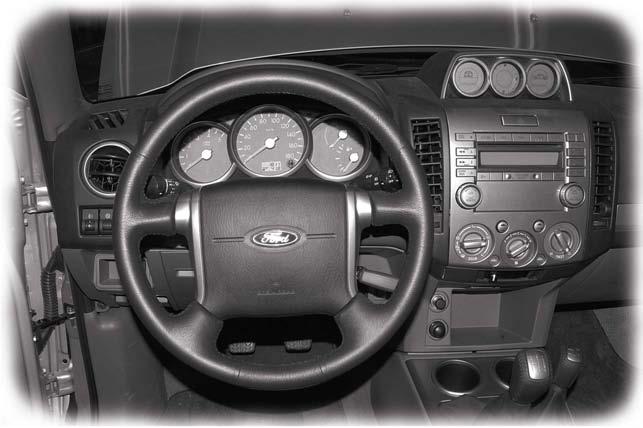

9 Snabbguide SNABBGUIDE Översikt instrumentpanel - vänsterstyrd A B C D E F G H I J K U S R Q P O T N M V L E

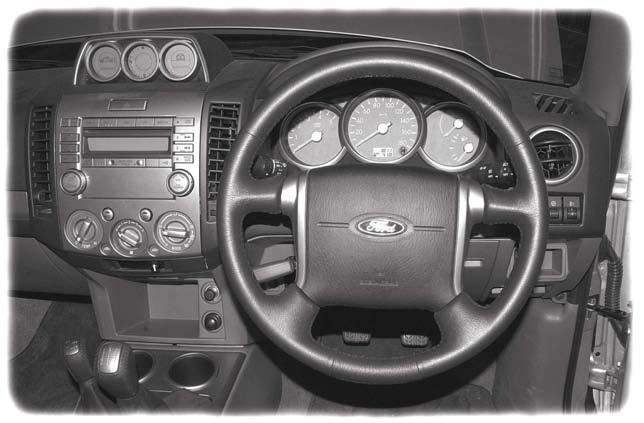

10 Snabbguide Översikt instrumentpanel - högerstyrd. H J I K G D E F C B A E78402 M L V N T O P Q S R U A B C D E F G H I J Strålkastarnas nivåregleringsreglage. Se Nivåreglering av strålkastare (sida 28). Reglage för instrumentbelysning. Luftmunstycken. Se Luftmunstycken (sida 47). Flerfunktionsspak. Se Körriktningsvisare (sida 28). Se Belysningsreglering (sida 27). Instrumentering. Se Mätare (sida 38). Torkarreglage. Se Vindrutetorkare (sida 25). Audioenhet Se Introduktion till Audiosystemet (sida 119). Inklinometer - pitch. Se Mätare (sida 38). Varningsblinkersströmställare. Se Varningsblinkers (sida 28). Kompass. Se Mätare (sida 38). 8

11 Snabbguide K L M N O P Q R S T U V Inklinometer - roll. Se Mätare (sida 38). Uppvärmd bakruta. Se Eluppvärmda fönster och speglar (sida 52). Värme och ventilation. Se Manuell klimatreglering (sida 47). Cigarrettändare och extra strömuttag. Se Cigarrettändare (sida 57). Se Extra eluttag (sida 57). Parkeringsbroms. Se Parkeringsbroms (sida 70). Signalhorn Rattjustering Se Justering av ratten (sida 24). Reglage, fjärrstyrt frihjul. Se Allhjulsdrift (AWD) (sida 65). Parkeringssensor. Se Körning med parkeringshjälp (sida 71). Strömställare för sätesuppvärmning. Se Eluppvärmda säten (sida 56). Strömställare för uppvärmning av motorn. Se Manuell klimatreglering (sida 47). Extraingång (AUX IN). Se Extraingång (AUX IN) (sida 139). Instrumentering A B C E78487 F E D A B C D E F Varvräknare Hastighetsmätare Mätare för kylvätsketemperatur Bränslemätare Knapp för nollställning av trippmätare Väg- och trippmätare Se Mätare (sida 38). 9

12 Snabbguide Varningslampor och kontrollampor Varningslampa för ABS Varningslampa för luftkudde Varningslampa för bromssystem Varningslampa för motor Låsning och upplåsning Bakdörrar - 4-dörrars A B C Varningslampa för tändning Varningslampa för låg bränslenivå E77757 A B C Röd markering Låsa Upplåsningsläge Varningslampa för oljetryck Bakdörrar - 4-dörrars stretch cab Varningslampa för vattenfälla 2 Se Varningslampor och kontrollampor (sida 44). 1 E Öppna framdörren. 2. Dra upp spaken. 10

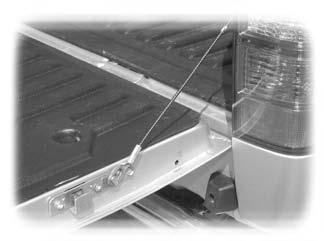

13 Snabbguide Baklucka E77761 Extra eluttag E83679 SE UPP! Vid användning av uttaget när bilen inte är igång, kan batteriet laddas ur. Vrid på tändningen för att använda det extra eluttaget. 11

14 Barnsäkerhet BILBARNSTOLAR ANM.: Obligatoriskt användande av barnsäkerhetsutrustning varierar från land till land. Endast barnsäkerhetsutrustning som motsvarar ECE-R44.03 (eller senare) har testats och godkänts för användning i Er bil. Ett urval av dessa finns tillgängliga från Er återförsäljare. Bilbarnstolar för olika viktklasser Använd korrekt barnsäkerhetsutrustning enligt följande: Babystol E68916 VARNING Placera barn med en längd understigande 150 cm eller som är 12 år eller yngre i passande, godkänd barnsäkerhetsutrustning i baksätet. Originaltext enligt ECE R94.01: Allvarlig fara! Placera aldrig en bakåtvänd bilbarnstol på ett säte där en luftkudde sitter monterad framför sätet. Läs och följ tillverkarens instruktioner vid användning av barnsäkerhetsutrustning. Modifiera inte barnsäkerhetsutrustningen på något vis. Låt inte barn sitta i någons knä när bilen är i rörelse. Lämna inte barn utan tillsyn i bilen. E68918 Barn som väger under 13 kg ska placeras fastspända i en bakåtvänd babystol (grupp 0+) i baksätet. Se till att barnsäkerhetsutrustningen undersöks om Ert fordon har varit inblandad i en olycka. 12

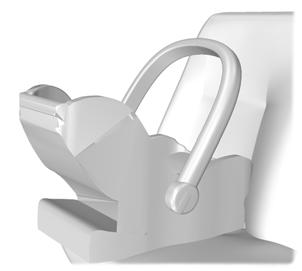

15 Barnsäkerhet Bilbarnstol Barn med en vikt mellan 13 och 18 kg ska sitta ordentligt fastspända i en bilbarnstol (grupp 1) i baksätet. E68920 PLACERING AV BILBARNSTOLAR Placering av bilbarnstol Viktklasser Sätesposition Upp till 10 kg Upp till 13 kg 9-18 kg kg kg Babystol Babystol Bilbarnstol Bältesstol eller bälteskudde Bältesstol eller bälteskudde Främre passagerarsäte med luftkudde X X X X X Främre passagerarsäte utan luftkudde U U U U U Bakre passagerarsäte - vänster sida och höger sida U U U U U Bakre passagerarsäte - mitten X X X X X X Olämplig för barn i denna viktklass. U Lämplig för barnsäkerhetsutrustning av universaltyp godkända för användning i denna viktklass. 13

16 Barnsäkerhet BÄLTESKUDDAR VARNING Använd aldrig en bälteskudde tillsammans med enbart ett midjebälte. Använd aldrig en bälteskudde tillsammans med ett säkerhetsbälte som är slakt eller vridet. Placera aldrig bältets diagonaldel under barnets arm eller bakom ryggen. Använd aldrig kuddar, böcker eller handdukar för att höja barnets sittställning. Säkerställ att ditt barn sitter i en upprätt ställning. Säkerställ att barn som väger mer än 15 kg men är kortare än 150 cm använder en bälteskudde. SE UPP! När bilbarnstol används i baksätet, se till att bilbarnstolen ligger tätt mot sätet. Det kan vara nödvändigt att höja eller ta bort nackstödet. Se Nackskydd (sida 55). Bälteskuddar (grupp 2) E70710 Vi rekommenderar att Ni använder en bälkteskudde som kombinerar en kudde med ett ryggstöd, istället för enbart en bilbälteskudde. Den förhöjda sittställningen medför att det ordinarie bilbältet kan användas på korrekt sätt, med diagonaldelen löpande mitt på axeln och midjedelen tvärs över höfterna. Bälteskuddar (grupp 3) E

17 Barnsäkerhet SÄKERHETSLÅS B A E77760 A B På Av VARNING! När barnsäkerhetslåset är aktiverat kan dörrarna inte öppnas från insidan. 15

18 Passagerarskydd FUNKTION Luftkuddar VARNING Modifiera inte bilens framvagn på något sätt. Detta kan påverka utlösning av luftkuddar på ett negativt sätt. Originaltext enligt ECE R94.01: Allvarlig fara! Placera aldrig en bakåtvänd bilbarnstol på ett säte där en luftkudde sitter monterad framför sätet. Använd alltid bilbälte och se till att avståndet mellan förare och ratt är tillräckligt stort. Endast om bilbältet används korrekt kan kroppen hållas i ett läge så att luftkuddens effekt blir optimal. Se Att sitta i korrekt position (sida 54). Reparationer av ratt, rattrör, säten, bilbälten och systemet med luftkudde får endast utföras av specialutbildade tekniker. Se alltid till att luftkuddarnas expansionsområden inte är blockerade. Fäst aldrig något på eller över de paneler som döljer luftkuddarna. Peta inte med vassa föremål i de områden där luftkuddar är monterade. Detta kan skada och påverka utlösning av luftkuddar på ett negativt sätt. Använd överdragsklädsel som är speciellt utformad för användning på säten med sidoluftkuddar. Låt dessa monteras av erfoderligt utbildad personal. ANM.: Den främre passagerarluftkudden skyddar båda platserna i ett dubbelsäte. ANM.: Panelerna som täcker luftkuddarna får endast torkas med en fuktad trasa. Främre luftkuddar 30 o 30 o E68581 De främre luftkuddarna aktiveras i händelse av allvarliga frontalkrockar eller krockar i sidled med kollisionsvinklar upp till 30 grader. Luftkuddarna fylls med gas inom någon tusendels sekund och töms vid kontakt med framsätespassagerarna, vilket dämpar kroppens framåtgående rörelse. De främre luftkuddarna aktiveras inte vid mindre kollisioner, om bilen rullar runt eller vid påkörning bakifrån eller från sidan. ANM.: När luftkudden fylls hörs en högljudd smäll och det är normalt att ett ofarligt pulverämne i rökform sprids. Det är helt normalt. 16

19 Passagerarskydd Sidoluftkuddar E68905 Sidoluftkuddar är placerade i de främre sätenas ryggstöd. En dekal på ryggstödet visar att bilen är utrustad med sidoluftkuddar. Sidoluftkuddarna utlöses i händelse av en allvarlig sidokollision. Endast krockskyddsgardinen på den sida som utsätts för kollisionen kommer att utlösas. Luftkuddarna fylls med gas inom någon tusendels sekund och töms vid kontakt med passagerarna, vilket ger skydd för huvud och bröstkorg. Sidoluftkuddarna aktiveras inte vid mindre sidokollisioner, om bilen rullar runt eller vid påkörning framifrån eller bakifrån. Bilbälten VARNING Använd alltid bilbälte och se till att avståndet mellan förare och ratt är tillräckligt stort. Det är endast när bilbältet används korrekt som det kan hålla kroppen i ett läge som gör det möjligt att att uppnå optimal effekt. Se Att sitta i korrekt position (sida 54). Använd aldrig ett bilbälte till mer än en person åt gången. VARNING Använd rätt bälteslås till respektive bilbälte. Använd inte ett bilbälte som är slakt eller vridet. Undvik att bära tjocka kläder. Bilbältet ska sitta så nära kroppen som möjligt för att uppnå bästa effekt. Bilbältets diagonaldel ska löpa mitt över axeln och den nedre bältesdelen ska sitta tvärs över höften. Bältesförsträckarna har en lägre tröskel för utlösning än luftkuddarna. Det är möjligt att endast bältesförsträckarna löser ut vid mindre kollisioner. Status efter en kollision VARNING! Bilbälten som utsatts för påfrestningar, pga en olycka, ska bytas, och infästningarna ska kontrolleras av en utbildad tekniker. FASTSPÄNNING AV BILBÄLTEN E

20 Passagerarskydd VARNING! Placera bilbältet korrekt för Er egen och Ert ofödda barns säkerhet. Använd aldrig endast midjebältet på ett diagonalbilbälte och sitt aldrig på midjebältet med diagonaldelen fastspänd. Midjebältet ska sitta över höfterna, långt under magen. Diagonaldelen ska placeras mellan brösten samt ovanför och på sidan av magen. E78560 VARNING! För in bältestungan i bälteslåset tills ett tydligt "klick" hörs. Bilbältet har inte spänts fast ordentligt om inget "klick" hörs. Dra ut bältet i jämn takt. Om bältet dras ut för snabbt, eller om bilen står parkerad i en brant backe, kan låsmekanismen förhindra utmatning. För att lossa bältet trycker Ni på bälteslåsets röda knapp. Låt det sedan rulla in sig självt helt. ANVÄNDNING AV BILBÄLTE UNDER GRAVIDITET E

21 Nycklar och fjärrkontroller ALLMÄN INFORMATION OM RADIOFREKVENSER SE UPP! Frekvensen som fjärrkontrollen använder nyttjas även av andra kortvågsrelaterade utrustningar (t.ex. amatörradio, medicinsk utrustning, trådlösa hörlurar, fjärrkontroller, larmsystem, etc.). Om frekvenserna är blockerade kommer fjärrkontrollen ej att kunna användas. Ni kan låsa och låsa upp dörrarna med nyckeln. E ANM.: Dörrarna kan låsas upp om Ni omedvetet trycker in knapparna på fjärrkontrollen. Räckvidden mellan sändare och bil påverkas av omgivningen och kan variera kraftigt. 3 BYTE AV FJÄRRKONTROLLENS BATTERI Kassera alltid uttjänta batterier på ett miljövänligt sätt. Kontakta de lokala myndigheterna angående återvinning. E66527 E E

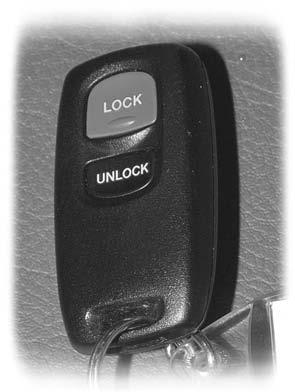

22 Lås LÅSNINGOCHUPPLÅSNING Låsning och upplåsning av dörrarna med nyckeln A A Låsning och upplåsning av dörrarna med fjärrkontroll A B B B E77763 A B Upplåsningsläge Låsa E77766 A B Låsa Upplåsningsläge Tryck ned låsknappen en gång. 20

23 Lås Låsning och upplåsning av dörrarna med handtagen Bakdörrar - 4-dörrars stretch cab Framdörrar - alla bilar A 2 B 1 C E77757 A B C Röd markering Låsa Upplåsningsläge E Öppna framdörren. 2. Dra upp spaken. Baklucka Om Ni ser den röda markeringen är dörren låst. Bakdörrar - 4-dörrars A B C E77761 E77757 A B C Röd markering Låsa Upplåsningsläge Om Ni ser den röda markeringen är dörren låst. 21

24 Startspärr FUNKTION Startspärrsystemet är en stöldskyddsfunktion som förhindrar att motorn kan startas med en nyckel med felaktig kod. KODADE NYCKLAR ANM.: Avskärma inte Era nycklar med metallföremål. Detta kan hindra mottagaren från att känna igen giltiga nycklar. ANM.: Om Ni tappar bort en nyckel måste de kvarvarande nycklarna raderas och omprogrammeras. Kontakta Er återförsäljare för ytterligare information. Programmera om ersättningsnyckelar tillsammans med de återstående nycklarna Om ni förlorar en nyckel, kan Ni få en ersättningsnyckel från Er Fordåterförsäljare. Om möjligt, ange nyckelnumret från etiketten som följer med originalnycklarna. Ni kan också få ytterligare nycklar från Er Fordåterförsäljare. Kontrollampan på instrumentgruppen lyser under ca tre sekunder för att sedan slockna. Om kontrollampan lyser oavbrutet i en minut, eller om den blinkar i ca en minut för att sedan blinka oregelbundet, känner inte systemet igen nyckeln. Ta bort nyckeln och försök igen. Om motorn inte kan startas med en korrekt kodad nyckel har ett fel uppstått i systemet. Låt en expert undersöka startspärren omedelbart. AKTIVERA MOTORNS STARTSPÄRR Motorns startspärrsystem aktiveras automatiskt en kort tid efter att tändningen har stängts av. Indikatorn i instrumentpanelen blinkar för att bekräfta att systemet är inkopplat. DEAKTIVERA MOTORNS STARTSPÄRR Motorns startspärr deaktiveras automatiskt när tändningen slås till med en korrekt kodad nyckel. 22

25 Larm FUNKTION Alla bilar Om larmet utlöser ljuder en signal och bilens varningsljus blinkar i 25 sekunder. Om det som orsakat att larmet löst ut har försvunnit kommer larmet att återgå till armerat läge. Om orsaken till larmets utlösande inte avlägsnas kommer larmets ljudsignal och blinkningar att fortsätta tills en av dörrarna låses upp med nyckel eller fjärrkontroll. DEAKTIVERING AV LARM Yttre stöldlarm Deaktivera och tysta larmet genom att låsa upp dörrarna med nyckeln, vrida på tändningen med en korrekt kodad nyckel eller låsa upp dörrarna med fjärrkontrollen. Se Låsning och upplåsning (sida 20). Bilar med yttre stöldlarm Det yttre stöldlarmet avskräcker obehöriga personer från att öppna dörrar, bagagelucka eller motorhuv. De yttre stöldlarmet löser ut om någon: öppnar en dörr. öppnar motorhuven. försöker starta motorn med en felaktigt kodad nyckel. AKTIVERING AV LARM Yttre stöldlarm Larmet aktiveras 20 sekunder efter att dörrarna låsts. Denna fördröjning för det möjligt att stänga dörrar eller motorhuven utan att utlösa larmet. Delvis aktivering av larm Lås dörrarna med nyckeln. Se Låsning och upplåsning (sida 20). Fullständing aktivering av larm Lås dörrarna med fjärrkontrollen. Se Låsning och upplåsning (sida 20). 23

26 Ratt JUSTERING AV RATTEN VARNING! Justera aldrig rattens position när bilen är i rörelse. E78214 Lossa låsreglaget för att justera rattens läge i höjdled. Återställ reglaget till ursprungsläget för att låsa ratten i önskat läge. Se till att Ni sitter i rätt sittställning. Se Att sitta i korrekt position (sida 54). 24

27 Torkare och spolare VINDRUTETORKARE VINDRUTESPOLARE A E A B C D Enkelslag Intervalltorkning Normal torkarhastighet Hög torkarhastighet Intervalltorkning B C D E VARNING! Kör aldrig spolarna i mer än 10 sekunder åt gången, och kör aldrig spolarvätskebehållaren tom. KONTROLL AV TORKARBLAD A B C E A B C Långa torkarintervall Intervalltorkning Korta torkarintervall. E66644 Dra ett finger längs efter bladets kant och kontrollera om det finns skador. Rengör torkarbladets kant med vatten och en svamp. 25

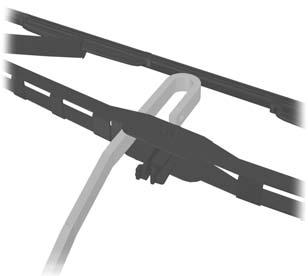

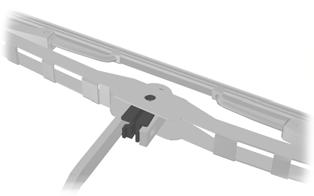

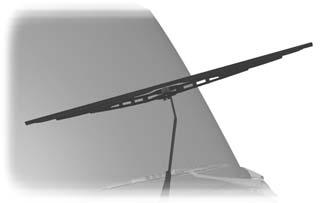

28 Torkare och spolare BYTE AV TORKARBLAD 6 2 E E93786 Sätt tillbaka i omvänd ordningsföljd. 3 E E

29 Belysning BELYSNINGSREGLERING DIMSTRÅLKASTARE Belysningspostioner C B E A E VARNING! Använd endast de främre dimljusen när sikten är avsevärt begränsad av dimma, snö eller regn. A Av B Parkerings- och baklyktor C Strålkastare Hel- och halvljus ANM.: De främre dimljusen kan inte tändas om inte strålkastarna är aktiverade. DIMBAKLJUS E Dra spaken helt mot ratten för att växla mellan helljus och halvljus. Ljustuta Tryck spaken mot ratten. E VARNING Använd endast dimbakljusen när sikten är begränsad till mindre än 50 meter. Använd inte dimbakljusen när det regnar eller snöar och sikten överstiger 50 meter. ANM.: Om inte strålkastarna är aktiverade kan de bakre dimljusen inte tändas. 27

30 Belysning NIVÅREGLERING AV STRÅLKASTARE E78244 A B Utan strålkastarjustering Med strålkastarjustering Bilens strålkastarinställning kan justeras efter aktuella lastförhållanden. VARNINGSBLINKERS E71943 A KÖRRIKTNINGSVISARE E78243 A B B Höjd strålkastare Sänkt strålkastare Ställ in strålkastarinställningen på noll när bilen är olastad. Ställ in den på belysning mellan 35 och 100 meter när bilen är helt eller delvis lastad. E

31 Belysning INNERBELYSNING Läslampor Instegsbelysning B C A E92391 BYTE AV GLÖDLAMPA E92390 B C A VARNING Slå av belysningen och tändningen. Låt glödlampan svalna innan den avlägsnas. SE UPP! Vidrör inte glasytan på strålkastarlampan. E92415 Använd endast glödlampor med korrekta specifikationer. Se Glödlampstabell (sida 34). A B C På Dörrkontakt Av Bilar med spärrlåsning Om strömställaren ställs i läge B, fortsätter innerbelysningen att vara tänd en kort stund efter att dörrarna stängs. De släcks omedelbart när tändningen vrids på. När tändningen vrids av tänds innerbelysningen. De stängs av automatiskt efter en kort tid. Om en dörr lämnas öppen släcks innerbelysningen automatiskt efter 30 minuter. För att tända dem igen, vrid på tändningen under en kort tid. ANM.: För att byta strålkastarens glödlampa måste behållaren för spolarvätskan först lossas. ANM.: Följande instruktioner beskriver hur glödlamporna tas bort. Montera in nya glödlampor i omvänd ordning om inget annat nämns. 29

32 Belysning Strålkastare hel- och halvljus Parkeringslampor och främre körriktningsvisare 1 2 E E A 3 2 E Öppna motorhuven. Se Öppning och stängning av motorhuven (sida 92). 2. Lossa spolarvätskebehållaren. 3. Koppla loss kontaktdonet. 4. Lossa clipset. 5. Ta bort locket. 6. Ta ut glödlampan. 3 B E78337 A B 3 Körriktningsvisare Parkeringsljus 1. Lossa hjulhusens belägg och dra försiktigt bakåt. 2. Ta bort lampan och lamphållaren. 3. Ta ut glödlampan. 2 30

33 Belysning Främre dimljus Belysning, ytterbackspeglar A 2 E78335 ANM.: Lampan kan inte separeras från lamphållaren. 1. Koppla loss kontaktdonet. 2. Vrid lamphållaren moturs och ta bort den. Sidoblinkers 1 E92640 A B Sidoblinkers B Lokaliseringslampa ANM.: Funktionerna A och B kan inte servas, vänligen kontakta Er återförsäljare om de inte fungerar. Bakljus Typ A E ANM.: Lampan kan inte separeras från lamphållaren. 1. Tryck lyktglaset åt höger och ta loss det. 2. Koppla loss kontaktdonet E

34 Belysning A 4 5 Typ B A B C B C 3 E78340 A B C Bakljus och bromsljus Körriktningsvisare Back- och dimljus 1. Öppna bagageluckan. 2. Ta bort skruvarna. 3. Ta bort bakljusen. 4. Vrid lamphållaren moturs och ta bort den. 5. Ta ut glödlampan. E83642 A B C 1 Backljus 2 Bakljus och bromsljus Körriktningsvisare 1. Ta bort skruvarna. 2. Ta bort glaset. 3. Ta ut glödlampan. Dimljus bak 3 E Ta bort skruvarna. 2. Ta bort glaset. 3. Ta ut glödlampan. 2 32

35 Belysning Nummerplåtslampa 3 Främre läslampa Stretch och Double Cab 2 E Ta bort skruvarna. 2. Ta bort glaset. 3. Ta ut glödlampan. Främre innerbelysning. 2 E Ta bort glaset. 2. Ta ut glödlampan. Bakre innerbelysning E Ta bort glaset. 2. Ta ut glödlampan. E Bänd försiktigt ut lampan. 2. Ta ut glödlampan. 33

36 Belysning Fotutrymmesbelysning 2 1. Vrid lamphållaren moturs och ta bort den. 2. Ta ut glödlampan. E GLÖDLAMPSTABELL Glödlampa Strålkastare hel- och halvljus Främre körriktningsvisare Parkeringsljus Dimljus fram* Sidoblinkers Körriktningsvisare bak Bakljus och bromsljus Backljus Dimljus bak Nummerplåtslampa Innerbelysning Läslampa Instegsbelysning Specifikation (Watt) 55/ / * Glödlampsbyte är omöjligt eftersom glödlampan är en integrerad del av lampenheten. Dimljusets lampenhet måste bytas ut. 34

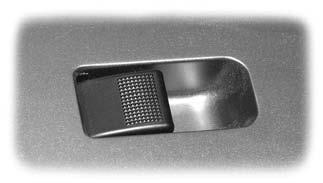

37 Fönster och speglar ELFÖNSTERHISSAR VARNING! Kontrollera att inga hinder finns i vägen innan elfönsterhissar används. Slå på tändningen för att kunna manövrera de elektriska fönstren. Förardörrens reglage Alla fönster kan manövreras med strömställarna på förardörrens sidopanel. E78353 A B Stänga öppen B A Reglage på främre och bakre passagerardörrar E78355 A B A Stänga öppen B Automatisk öppning och stängning av fönstren Tryck in öppningsknappen tillfälligt. Tryck eller lyft den igen för att stanna fönstret. Säkerhetsreglage för passagerarfönstren ANM.: Bakrutorna kan alltid manövrerars från förardörren. E78354 Ett reglage på förardörrens sidopanel åsidosätter strömställarna för passagerardörrarnas elektriska fönster. 35

38 Fönster och speglar YTTERBACKSPEGLAR VARNING! Överskatta inte avståndet till föremål som framträder i backspegeln. Föremål som betraktas i en spegel med konvext glas förefaller vara mindre och längre bort än de i själva verket är. Manuellt fällbara speglar D E F Fällning Tryck spegeln mot dörrutan. Uppfällning Se till att backspeglarna viks ut helt när de återställs till ursprungsläget. ELMANÖVRERADE YTTERBACKSPEGLAR B A E78359 D E F G upp höger ner vänster G De elmanövrerade ytterbackspeglarna är utrustade med uppvärmningselement som avfrostar och tar bort imma från spegelglaset. Se Eluppvärmda fönster och speglar (sida 52). Elektriska fällbara speglar E78358 C A B C Vänster backspegel Av Höger backspegel E Tryck helt kort på strömställaren för att fälla in och ut speglarna. Om strömställaren tryck in igen när speglarna rör sig kommer rörelsen att avbrytas och speglarna kommer att åka i omvänd rörelseriktning. 36

39 Fönster och speglar BAKRE SIDORUTA E66498 Dra spaken utåt för att öppna fönstret. Tryck in spakens mitt för att låsa fast den. Dra i spakens mitt för att stänga fönstret. Tryck den bakåt tills den låser fast. 37

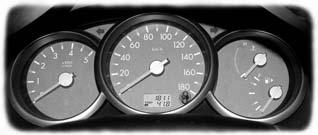

40 Instrument MÄTARE A B C Om nålen rör sig mot den röda linjen är motorn överhettad. Stanna motorn, slå av tändningen, och fastställ orsaken när motorn har svalnat Se Kontroll av kylvätska (sida 95).. Bränslemätare Pilen bredvid bensinpumpsymbolen indikerar på vilken sida av bilen som tanklocket är placerat. E78487 F E D Väg- och trippmätare A B C D E F Varvräknare Hastighetsmätare Mätare för kylvätsketemperatur Bränslemätare Knapp för nollställning av trippmätare Väg- och trippmätare E79253 Mätare för kylvätsketemperatur Visar kylvätskans temperatur. Vid normal arbetstemperatur håller sig nålen i den mittre delen. SE UPP! Starta inte om motorn förrän problemet som orsakar överhettningen har lösts. E79254 Trippmätaren kan registrera mer än en körsträcka. Tryck på knapp E för att växla mellan körsträcka A, B och ODO. Trippmätaren kan användas för att mäta separata körsträckor. Håll knapp E intryckt för att nollställa trippmätaren. 38

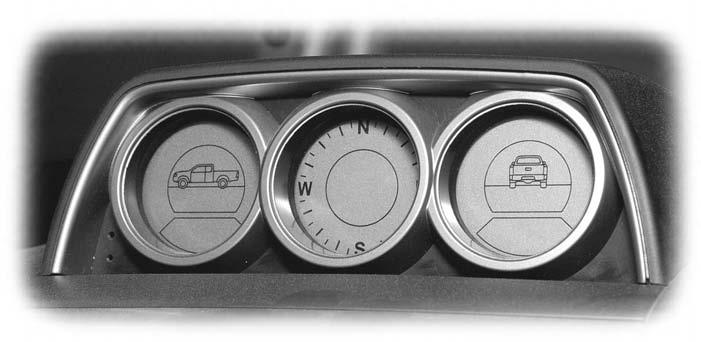

41 Instrument Inklinometer och kompass A B C E83654 A B C D E E Pitchinklinometer Kompass Rollinklinometer Visar yttertemperaturen Kupétemperatur D Pitchinklinometer Pitchinklinometern mäter bilens horisontella vinkel i grader, "från för till akter". Kompass Kompassen indikerar bilens riktning genom att visa en indikeringspil och kompassrubrik på displayen. Rollinklinometer Rollinklinometern mäter bilens horisontella vinkel i grader, från sida till sida. Programmering av inklinometer och kompass Huvudmeny Översiktavhuvudmenyskärmbilder 39

42 Instrument 2. Tryck på knapp A för att välja den post du vill justera. Inställning av pitch och roll ANM.: Se till att bilen står på plant underlag. 1. Tryck på knapp A för att välja inställningsläge PITCH. 2. Tryck på knapp B för att ställa in noll grader. 3. Tryck på knapp A för att välja inställningsläge ROLL. 4. Tryck på knapp B för att ställa in noll grader. 5. Gå ur inställningsläget. Kalibrera kompassen E83685 De olika undermenyerna aktiveras från huvudmenyn. Gå till inställningsläge ANM.: Se till att bilen står på plant underlag. 1. Tryck på knapp A för att välja inställningsläge CAL. 2. Tryck på knapp B för att aktivera inställningsläge CAL. 3. Kör bilen i två hela cirklar med fullt rattutslag. 4. Tryck på knapp B för att ställa in kalibreringen. 5. Gå ur inställningsläget. Justera deklinationsvinkeln. E83655 A B 1. Håll knapparna A och B intryckta i minst fyra sekunder. ANM.: Se till att bilen står på plant underlag. 1. Tryck på knapp A för att välja inställningsläge dec. 2. Tryck på knapp B för att välja inställningsläge dec. 3. Ställ in den rätta deklinationsvinkeln. Se deklinationstabellen. 4. Tryck på knapp B för att ändra siffra från höger till vänster. 40

43 Instrument 5. Tryck på knapp A för att ändra figur (vid 1:a och 2:a siffran). 6. Tryck på knapp A för att ändra till plus eller minus (vid 3:e siffran). 7. Tryck på knapp B för att ställa in deklinationsvinkeln. 8. Gå ur inställningsläget. Gå ur inställningsläget. ANM.: Om ingen av knapparna används under 15 sekunder eller längre stängs inställningsläget automatiskt. Tryck på knapp B när PGM visas på displayen. Deklinationstabell Land Stad Latitud Longitud Deklination Algeriet Algeriet 36,8 3,1 0 Algeriet Oran 35,7-0,6-1 Belgien Antwerpen 51,2 4,4-1 Belgien Bryssel 50,8 4,3-1 Belgien Gent 51 3,7-1 Belgien Liege 50,6 5,6 0 Belgien Namur 50,5 4,9-1 Tjeckien Brno 49,2 16,6 3 Tjeckien Plzen 49,8 13,4 2 Tjeckien Prag 50,1 14,5 2 Danmark Århus 56,2 10,2 1 Danmark Köpenhamn 55,7 12,6 2 Danmark Odense 55,4 10,4 1 Danmark Skagen 57,7 10,6 1 Finland Helsingfors 60,6 21,4 6 Finland Joensuu 62,6 29,8 10 Finland Uleåborg 65 25,5 8 Finland Tammerfors 61,5 23,8 7 Finland Åbo 60,5 22,3 6 Finland Rovaniemi 66,5 25,7 9 41

44 Deklination Longitud Latitud Stad Land 1 13,3 52,5 Berlin Tyskland 1 8,8 53 Bremen Tyskland 0 6,7 51,2 Düsseldorf Tyskland Frankfurt Tyskland ,5 Hamburg Tyskland 2 11,6 48,3 München Tyskland 1 9,2 48,7 Stuttgart Tyskland 3 23,7 38 Athen Grekland 3 22,4 39,6 Larisa Grekland 3 22,9 40,6 Thessaloniki Grekland ,2 Reykjavik Island -6-8,5 51,9 Cork Irland -6-7,6 52,6 Dublin Irland ,3 Galway Irland 1 11,3 44,5 Bologna Italien 1 10,9 46,4 Cagliari Italien 1 11,3 43,8 Florence Italien 1 9,2 43,5 Milan Italien 2 14,3 40,8 Naples Italien 2 13,4 38,1 Palermo Italien 2 12,5 41,9 Rom Italien 2 15,3 37,1 Syrakusa Italien 2 13,8 45,6 Trieste Italien 1 7,7 45,1 Turin Italien 2 12,3 45,4 Venedig Italien -1 4,9 52,4 Amsterdam Holland ,6 Groningen Holland 42 Instrument

45 Deklination Longitud Latitud Stad Land -1 4,5 51,9 Rotterdam Holland 0 5,9 51,5 Haag Holland -2 5,3 60,4 Bergen Norge 1 10,8 59,9 Oslo Norge ,7 Tromsö Norge 1 10,4 63,4 Trondheim Norge -1 5,8 59 Stavanger Norge -4-7,9 37 Faro Portugal -4-9,1 38,7 Lissabon Portugal -4-8,5 42 Porto Portugal Kursk Ryssland 11 27,5 55,5 Moskva Ryssland 14 30,5 60 St. Petersburg Ryssland -2-3,7 43,4 Barcelona Spanien -2-3,3 43,3 Bilbao Spanien -6-15,7 28 La Coruna Spanien -2-3,7 40,4 Madrid Spanien -2-4,4 36,7 Malaga Spanien ,4 Sevilla Spanien -4-8,8 43,2 Valencia Spanien ,7 Göteborg Sverige 7 22,2 65,6 Luleå Sverige 3 16,7 57,8 Malmö Sverige 3 14,7 63,2 Östersund Sverige 2 13,8 61,9 Stockholm Sverige 6 20,3 63,8 Umeå Sverige 1 7,6 47,6 Basel Schweiz 43 Instrument

46 Instrument Land Stad Latitud Longitud Deklination Schweiz Bern 46,9 7,5 0 Schweiz Genève 46,2 6,2 0 Schweiz Lausanne 46,5 6,7 0 Schweiz Zürich 47,4 8,6 1 Turkiet Adana 38,6 28,9 4 Turkiet Ankara 39,9 32,9 4 Turkiet Istanbul Turkiet Izmir 38,4 27,2 4 Storbritannien Belfast 54,6-5,9-6 Storbritannien Birmingham 52,5-1,9-3 Storbritannien Brighton 50,8-0,2-2 Storbritannien Cardiff 51,5-3,2-4 Storbritannien Edinburgh 56-3,2-5 Storbritannien Liverpool 53, Storbritannien London 51,5-0,1-3 Storbritannien Manchester 53,5-2,2-4 Storbritannien Newcastle 54,4-5,5-5 Storbritannien Plymouth 50,4-4,1-4 VARNINGSLAMPOR OCH KONTROLLAMPOR Följande varnings- och kontrollampor tänds när tändningen slås på: Varningslampa för ABS Varningslampa för luftkudde Varningslampa för bromssystem Varningslampa för öppen dörr Varningslampa för motor Varningslampa för tändning Varningslampa för låg bränslenivå Varningslampa för oljetryck Varningslampa för vatten i bränslet. Varningslampa för ABS Om den tänds under körning, betyder detta att det finns ett fel i systemet. Normal inbromsning (utan ABS) fungerar fortfarande. Låt bilen undersökas av utbildade tekniker så fort som möjligt. 44

47 Instrument Varningslampa för luftkudde Om den tänds under körning betyder detta att det finns ett fel i systemet. Låt en expert undersöka systemet så fort som möjligt. Varningslampa för bromssystem Den tänds när parkeringsbromsen är åtdragen. VARNING! Minska hastigheten gradvis och stanna bilen så fort som möjligt ur trafiksäkerhetsmässig synpunkt. Använd bromsarna försiktigt. Om lampan tänds under körning, se till att parkeringsbromsen inte är ansatt. Om parkeringsbromsen inte är ansatt indikerar detta att ett fel har uppstått. Låt bilen omedelbart undersökas av utbildade tekniker. Varningslampa för öppen dörr Varningslampan för öppen dörr tänds när tändningen slås på om dörrarna, huven eller bakluckan inte är ordentligt stängda. Varningslampa för motor Om varningslampan för motor tänds när motorn är igång har ett fel uppstått. Om lampan börjar blinka under körning måste Ni minska hastigheten omedelbart. Undvik häftig acceleration eller höga motorvarvtal om den fortsätter att blinka. Motorn kommer fortsättningsvis att fungera med begränsad effekt. Låt en expert undersöka detta omedelbart. Varningslampan för motorn fungerar även som en kontrollampa för glödstiftet. Se Start av dieselmotor (sida 60). Varningslampa för tändning Om varningslampan för tändning tänds under körning, stäng av all onödig elektronisk utrustning och låt en expert kontrollera detta omedelbart. Varningslampa för låg bränslenivå Om varningslampan för låg bränslenivå tänds måste tanken fyllas på så fort som möjligt. Pilen bredvid bensinpumpsymbolen indikerar på vilken sida av bilen som tanklocket är placerat. Varningslampa för oljetryck SE UPP! Fortsätt inte resan om varningslampan för oljetryck tänds trots att oljenivån är korrekt. Låt en expert undersöka detta omedelbart. Om varningslampan för oljetryck tänds under körning har ett fel uppstått. Stanna, stäng av motorn och kontrollera motorns oljenivå. Se Kontroll av motorolja (sida 94). Varningslampa för vattenfälla Varningslampan för vattenfälla tänds om det finns vatten i bränslefiltret. Töm ur vattnet omedelbart. Se Tömning av vattenfälla i bränslefilter (sida 96). 45

48 Instrument Körriktningsvisare När körriktningsvisare används blinkar motsvarande kontrollampa. Om blinkfrekvensen plötsligt ökar tyder detta på att någon av körriktningsvisarlamporna är trasig. Kontrollampa för strålkastare Kontrollampan för strålkastare tänds när Ni aktiverar halvljus eller parkerings- och bakljus. Kontrollampa för helljus Kontrollampan för helljus tänds när Ni aktiverar helljuset. Den blinkar till när Ni använder helljussignalen. Indikator för främre dimljus Indikatorn för främre dimljus tänds när Ni aktiverar de främre dimljusen. Indikator för dimbakljus Indikatorn för dimbakljus tänds när Ni aktiverar dimbakljusen. Indikeringslampa för urkopplad överväxel (O/D OFF) Indikeringslampan för urkopplad överväxel (O/D OFF) tänds när E92387 funktionen överväxel vridits av. Se Automatväxellåda (sida 67). Indikator för fyrhjulsdrift Fyrhjulsdriftens indikeringslampa tänds när växelväljaren för allhjulsdrift (AWD) är i läge 4H eller 4L. Se Allhjulsdrift (AWD) (sida 65). Indikator för fjärrstyrt frihjul (RFW) Det fjärrstyrda frihjulets indikeringslampa tänds när växelväljaren för allhjulsdrift (AWD) är i läge 4H eller 4L. Om lampan börjar blinka under körning måste Ni omedelbart minska hastigheten. Avaktivera den fjärrstyrda frihjulsmekanismen och koppla in tvåhjulsdriften. Se Allhjulsdrift (AWD) (sida 65). Indikeringslampa för fyrhjulsdrift, låg utväxling (4L) Indikeringslampa för fyrhjulsdrift, låg utväxling (4L) tänds när E92386 väljarspaken står i läge 4L. Om lampan blinkar under körning, stanna bilen när det är säkert att göra det och välj neutralt läge. Se Allhjulsdrift (AWD) (sida 65). Hastighetsvarnare Hastighetsvarnarlampan tänds när bilens hastighet överstiger 120 km/h. LJUDVARNINGSSIGNALER Varning för öppen dörr Varningssignalen för öppen dörr ljuder om dörrarna, huven eller bakluckan inte är ordentligt stängda när tändningen vrids på. Varning för påslagen belysning Varningssignalen för påslagen belysning ljuder om Ni drar ut tändnyckeln och öppnar dörren innan belysningen släckts. 46

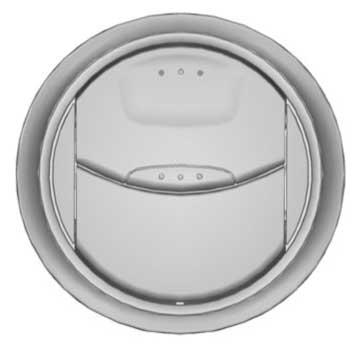

49 Klimatreglering FUNKTION Friskluft Håll alltid luftintagen framför vindrutan fria från snö, löv, etc. för att möjliggöra effektivt fungerande värme och ventilation. Återcirkulerad luft SE UPP! Ihållande användande av återcirkulerad luft kan orsaka imma på vindrutorna. Vid imma på vindrutorna, följ anvisningarna för hur imma tas bort från rutorna. Luften som finns i kupén kommer att återcirkuleras. Ingen frisk-luft strömmar in i bilen. Värme Värmen beror på kylvätskans temperatur. Luftkonditionering ANM.: Luftkonditioneringen fungerar endast när temperaturen är över 4 ºC. ANM.: Om Ni använder luftkonditionering kommer bilens bränsleförbrukning att öka. Luften styrs genom förångaren, där den kyls ned. Luften avfuktas för att hålla rutorna imfria. Det vatten som kondenseras leds ut urbilen och det är därför normalt att det bildas en liten vattenpöl under bilen när den står parkerad. Allmänna råd för att reglera klimatet i bilens kupé Stäng alla fönster helt. Uppvärmning av kupén Använd golvmunstyckena. Vid kalla eller fuktiga förhållanden, rikta en del av luften mot vindrutan och sidorutorna. Kylning av kupén Använd mittmunstyckena. LUFTMUNSTYCKEN E71942 MANUELL KLIMATREGLERING Uppvärmningssystem 1. Starta motorn och låt den gå på tomgång. 2. Tryck på strömställaren för att aktivera eller avaktivera uppvärmningssystemet. Strömställarens indikator tänds när uppvärmningssystemet är aktiverat. 47

50 A Klimatreglering Luftfördelningsreglage E B E92479 ANM.: Uppvärmningssystemet stängs av automatiskt när motorns kylvätska har nått sin arbetstemperatur. Strömställarens indikator fortsätter dock att lysa. ANM.: Om kylvätskans eller omgivningens temperatur redan motsvarar arbetstemperatur startar inte uppvärmningssystemet trots att strömställaren aktiveras och indikatorn tänds. ANM.: Uppvärmningssystemet kan stängas av automatiskt om gaspedalen trycks ned. D E78610 A B C D E Golvmunstycken C Golvmunstycken och vindruta Vindruta Mittmunstycken Mitt- och golvmunstycken Luftfördelningsreglaget kan ställas in i alla lägen mellan symbolerna. En mindre del av luftmängden riktas alltid mot vindrutan. Temperaturreglage E65966 Blå Röd Kall Varm 48

51 Klimatreglering Fläkt ANM.: Om fläkten stängs av kan vindrutan imma igen. Återcirkulerad luft A B E78609 E78611 O Av A B Cirkulationsluft Friskluft Snabb avfrostning av vindruta E78618 Stäng alla luftningshål för maximalt luftflöde mot vindrutan. 49

52 Klimatreglering Snabb uppvärmning av kupéluft E78612 Ventilation A E78613 B A B Mitt- och golvmunstycken Mittmunstycken Ställ in luftfördelningsreglaget på läge A eller läge B. Vrid fläktreglaget till valfritt läge. Öppna luftningshålen för att anpassa efter individuella behov. 50

53 Klimatreglering Luftkonditionering Koppla in/koppla ur luftkonditioneringen För att koppla in/koppla ur luftkonditioneringen, tryck på fläktströmställaren. Indikatorn i strömställaren tänds när luftkonditioneringen är aktiverad. E78615 Kylning med friskluft E78616 Inkoppling av luftkonditionering. 51

54 Klimatreglering Snabb kylning av kupéluft E78617 Inkoppling av luftkonditionering. Minskning av luftfuktighet i kupén E78619 ELUPPVÄRMDA FÖNSTER OCH SPEGLAR Använd de eluppvärmda fönstren för att avfrosta eller ta bort imma från bakrutan. Eluppvärmd bakruta ANM.: Den eluppvärmda bakrutan fungerar endast när tändningen är på. 52

55 Klimatreglering E78544 Tryck på strömställaren för att aktivera den eluppvärmda bakrutan. Indikatorn i strömställaren tänds när den eluppvärmda bakrutan är aktiverad. Tryck på strömställaren för att deaktivera den eluppvärmda bakrutan. Den stängs av automatiskt efter en kort tid. Eluppvärmda sidobackspeglar De elmanövrerade ytterbackspeglarna är utrustade med uppvärmningselement som avfrostar och tar bort imma från spegelglaset. De aktiveras automatiskt tillsammans med den eluppvärmda bakrutan. 53

56 Säten ATT SITTA I KORREKT POSITION Ha benen en aning böjda så att du kan trampa ned pedalerna helt. Spänn fast bilbältet så att den diagonala delen ligger mitt över axeln och midjebältet är ordentligt spänt över höfterna. Sitt så att du har en bekväm körställning och kan bibehålla full kontroll över fordonet. FRAMSÄTEN E68595 VARNING! Justera inte sätena när bilen är i rörelse. VARNING Justera inte sätena när bilen är i rörelse. Endast om bilbältet används korrekt kan kroppen hållas i ett läge så att luftkuddens effekt blir optimal. Vid korrekt användning ger sätet, nackstödet, bilbältet och luftkuddarna optimalt skydd i händelse av en kollision. Vi rekommenderar följande: Sitt i upprätt läge med ryggradens bas så långt bak som möjligt. Luta inte ryggstödet mer än 30 grader. Justera nackskydden så att deras övre kant är i nivå med den övre delen av Ditt huvud och så långt framåt som möjligt, samtidigt som det är bekvämt. Se till att ha tillräckligt avstånd mellan kroppen och ratten. Vi rekommenderar ett avstånd på minst 250 millimeter (10 tum) mellan bröstkorgen och luftkuddekåpan. Håll ratten med armarna något böjda. Sätesinställning bakåt och framåt E78678 VARNING! Dra upp spaken. Skjut stolen något i endera riktningen för att låsa den. SE UPP! Flytta inte fram framsätena alltför nära instrumentpanelen. 54

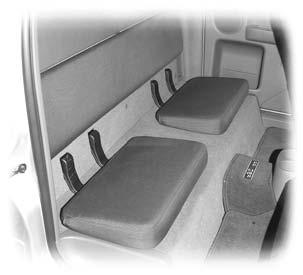

57 Säten Justering av ryggstöd Justering av nackskydd VARNING! De bakre nackskydden ska alltid vara höjda när baksätet är bemannat av passagerare eller barn i bilbarnstol. Justera nackskydden så att deras övre kant är i nivå med den övre delen av de åkandes huvuden. E78679 VARNING Släpp spaken och gunga ryggstödet bakåt och framåt för att kontrollera att det är fastlåst i haken. Om det främre passagerarsätet har flyttats framåt; släpp spaken och gunga sätet bakåt och framåt för att kontrollera att det är fastlåst i haken. Borttagning av nackskyddet Tryck in låsknapparna och ta bort nackskyddet. BAKSÄTEN Fälla fram baksätet - 4-dörrars Stretch Cab (Förlängd hytt) ANM.: På bilar med Stretch Cab (Förlängd hytt) kan det främre passagerarsätet flyttas framåt för att baksätespassagerarna ska kunna passera lättare. NACKSKYDD E78921 E

58 Säten Fälla fram baksätet - Double Cab (Dubbelhytt) Baksätets armstöd 1 2 E83662 ELUPPVÄRMDA SÄTEN E78922 För att fälla ryggstöden framåt: 1. Dra frigöringsbandet uppåt. 2. Tryck ryggstöden framåt. För att återföra ryggstöden till ursprungsläget: 1. Tryck upp ryggstöden till upprätt läge. VARNING! Se till att baksätets ryggstöd är helt fastlåst i hakarna. E78689 ANM.: Starta motorn för att aktivera de eluppvärmda sätena. ANM.: De eluppvärmda sätena stängs inte av automatiskt. De eluppvärmda sätena når maximal temperatur efter fem till sex mnuter. 56

59 Komfortfunktioner KLOCKA För ytterligare instruktioner gällande inställning av klockan. Se Ställa klockan på audioenheten (sida 127). DIMMER FÖR INSTRUMENTBELYSNING Tryck in cigarettändaren för att använda den. Den kommer att tryckas ut igen automatiskt. För lokalisering: Se Snabbguide (sida 7). ASKFAT ANM.: Det flyttbara askfatet kan placeras i vilken av de främre eller bakre mugghållarna som helst. E78453 CIGARRETTÄNDARE SE UPP! Vid användning av uttaget när bilen inte är igång, kan batteriet laddas ur. Håll inte cigarettändaren intryckt. ANM.: Det extra eluttaget kan användas till 12 voltsutrustning med en maximal strömstyrka på 20 ampere. Använd endast Fordanslutningar eller anslutningar specificerade för användning med SAE-standarduttag. E69119 EXTRA ELUTTAG E72972 E

60 Komfortfunktioner SE UPP! Vid användning av uttaget när bilen inte är igång, kan batteriet laddas ur. ANM.: Vrid på tändningen för att använda det extra eluttaget. Det extra eluttaget kan användas till 12 voltsutrustning med en maximal strömstyrka på 10 ampere. Använd endast Fordanslutningar eller anslutningar specificerade för användning med SAE-standarduttag. MUGGHÅLLARE VARNING Placera inte varma drycker i mugghållarna under körning. Placera inte glasföremål i mugghållarna. Mugghållare - Bak E78697 HANDSKFACK Främre mugghållare E69134 Handskfacket kan användas som ett dokumentförvaringsfack. E

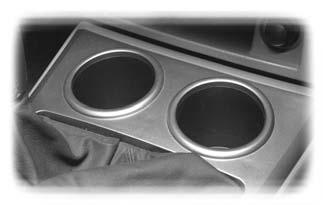

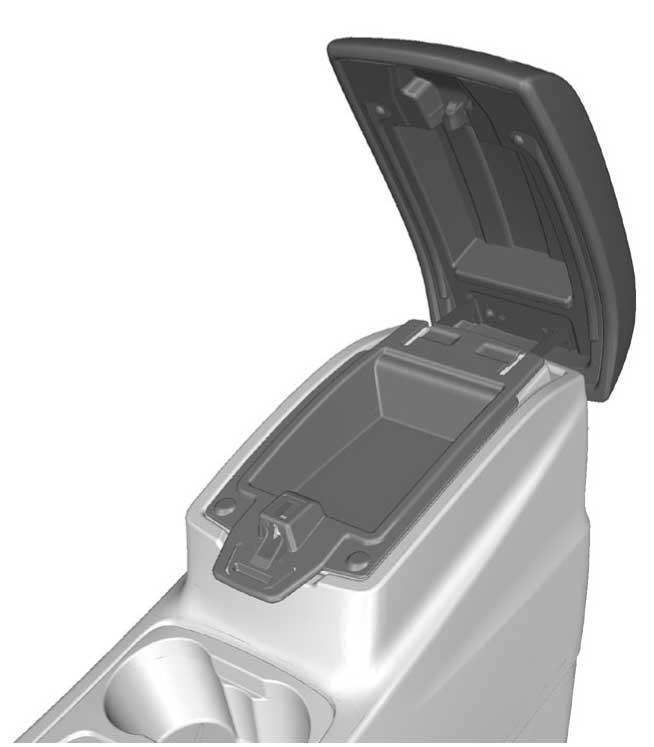

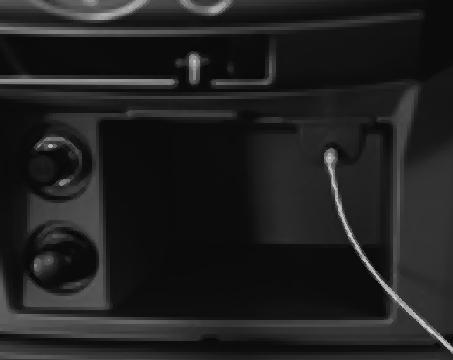

61 Komfortfunktioner FÖRVARINGSFACK EXTRAINGÅNG (AUX IN) E73704 E72905 E Se Extraingång (AUX IN) (sida 139). E

62 Motorstart ALLMÄNT Allmänt om start och körning Om batteriet kopplats loss kan bilen uppvisa onormala köregenskaper i ca 8 km efter återanslutningen av batteriet. Detta beror på att motorstyrsystemet måste konfigurera sig med motorn. Onormala köregenskaper under denna period ska inte betraktas som något problem. Starta motorn genom att skjuta eller bogsera igång bilen VARNING! För att undvika skador ska bilen inte skjutas eller bogseras igång. Använd hjälpstartkablar och hjälpbatteri. Se Användning av startkablar (sida 101). TÄNDLÅS A E78704 A B C D B C Tändningen är avslagen. De tillhörande kretsarna är brukbara. Tändningen är på. Aktivering av startmotor. D VARNING! Vrid inte nyckeln till läge A under körning. SE UPP! Lämna inte nyckeln i läge B eftersom detta laddar ur batteriet. Släpp nyckeln från läge D när motorn startar. RATTLÅS När nyckeln tas ut ur tändlåset aktiveras rattlåset så snart ratten vrids. Styrningen låses upp när tändnyckeln vrids till läge ACC. START AV DIESELMOTOR Kall/varm motor Samtliga fordon ANM.: När temperaturen är under 15 ºC kan det vara nödvändigt att låta startmotorn vara inkopplad i upp till 25 sekunder. Om Ni frekvent använder bilen i sådana temperaturförhållanden, rekommenderar vi att Ni låter montera en motorvärmare i bilen. ANM.: Fortsätt dra runt motorn med startmotorn tills den startar. ANM.: Startmotorn kan endast vara inkopplad 30 sekunder åt gången. Slå på tändningen och vänta tills kontrollampan för glödstift släcks. Bilar med manuell växellåda ANM.: Rör inte gaspedalen. 1. Tryck ner kopplingspedalen helt. 60

63 Motorstart 2. Starta motorn. Bilar med automatväxellåda 1. Välj parkerings- eller neutralläget. 2. Tryck ned bromspedalen helt. 3. Starta motorn. AVSTÄNGNING AV MOTOR Bilar med turbo SE UPP! Stäng inte av motorn när motorvarvtalet är högt. Om Ni gör det fortsätter turboladdaren att arbeta efter att oljetrycket sjunkit till noll. Detta medför att turboladdarens lager slits ut i förtid. Släpp upp gaspedalen. Vänta tills motorvarvtalet har sjunkit till tomgångsvarvtal och stäng därefter motorn. 61

64 Bränsle och tankning SÄKERHETSANVISNINGAR VARNING Avbryt tankningen när handtaget stängs av andra gången. Ytterligare påfyllning inkräktar på expansionsutrymmet i tanken och kan leda till att bränsle svämmar över. Bränslespill kan orsaka fara för andra personer. Använd aldrig någon form av öppna lågor eller värmekällor i närheten av bränslesystemet. Bränslesystemet är trycksatt. Det finns risk för skador om bränslesystemet läcker. Fylla på bränslebehållare VARNING! Statisk elektricitet kan orsaka explosion av brandfarliga vätskor, ångor eller gaser hos alla bilar och släpvagnar. Gör på följande sätt för att minska risken för allvarliga skador och dödsfall när du fyller på behållarna: Placera alltid behållaren på marken innan du fyller på. Håll pumpmunstycket mot behållaren medan du fyller på den. Använd endast godkända behållare för brandfarliga vätskor. BRÄNSLEKVALITET- DIESEL VARNING! Blanda inte ut bränslet med någon olja, bensin eller andra vätskor. Detta kan orsaka en kemisk reaktion. SE UPP! Tillsätt inte fotogen eller bensin till dieselbränsle. Detta kan orsaka skador på bränslesystemet. Använd endast diesel som motsvarar specifikationen EN 590 eller likvärdig nationell specifikation. ANM.: Vi rekommenderar att ni endast använder bränsle av hög kvalitet. ANM.: Användning av tillsatser eller annan motorbehandling som ej godkänts av Ford rekommenderas ej. ANM.: Långvarig användning av tillsatsmedel rekommenderas inte. Långtidsparkering De flesta dieselbränslen innehåller biodiesel. Det rekommenderas att tanken fylls med ren mineraldiesel (om det finns tillgängligt) eller att en antioxidant tillsätts innan långtidsparkering av bilen överstiger två månader. Din återförsäljare kan hjälpa till att hitta en lämplig antioxidant. KATALYSATOR VARNING! Parkera inte bilen eller stå stilla med motorn på tomgång över torra löv, torrt gräs eller annat lättantändligt material. Avgassystemet kommer att utstråla en ansenlig mängd värme under drift, och även efter det att motorn stängts av. Det finns risk att brand kan uppstå. Körning med bilar som har katalysator SE UPP! Undvik att bilen körs tills bränsletanken är helt tom. 62

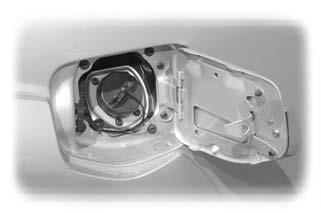

65 Bränsle och tankning SE UPP! Ha inte startmotorn inkopplad under långa perioder. Låt inte motorn gå med ett eller flera tändstift bortkopplade. Bogsera eller skjut inte igång bilen. Använd startkablar. Se Användning av startkablar (sida 101). Stäng inte av tändningen under körning. TANKLUCKA E ANM.: När tanklocket öppnas kan ett väsande ljud höras. Detta beror på tryckutjämning och är helt normalt. 2 TANKNING E SE UPP! Försök inte starta motorn om bränsletanken har fyllts med felaktigt bränsle. Detta kan skada motorn. Låt bilen omedelbart undersökas av utbildade tekniker. TEKNISKA SPECIFIKATIONER Bränsleförbrukningsuppgifter Variant Körcykel "Urban" 1/100km (mpg) Körcykel "Extraurban" 1/100km (mpg) Kombinerad 1/100km (mpg) CO2- utsläpp g/km Bilar med 2.5L Duratorq- TDCi-motor tvåhjulsdrift 10,3 (27,4) 7,1 (39,8) 8,3 (34) 227 Bilar med 2.5L Duratorq- TDCi-motor fyrhjulsdrift 10,9 (25,9) 7,8 (36,2) 8,9 (31,7)

66 Bränsle och tankning Variant Körcykel "Urban" 1/100km (mpg) Körcykel "Extraurban" 1/100km (mpg) Kombinerad 1/100km (mpg) CO2- utsläpp g/km Bilar med 3.0L Duratorq- TDCi-motor fyrhjulsdrift (manuell växellåda) 11,7 (24,1) 8,2(34,5) 9,5 (29,7) 260 Bilar med 3.0L Duratorq- TDCi-motor fyrhjulsdrift (automatisk växellåda) 12,6 (22,4) 8,9 (31,7) 10,2 (27,7)

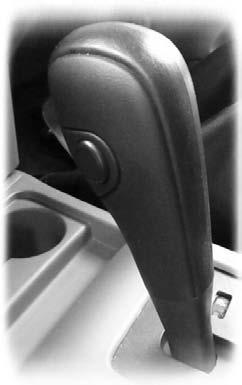

67 Växellåda MANUELL VÄXELLÅDA SE UPP! Lägg inte i backväxeln medan bilen är i rörelse. Detta kan orsaka skador på växellådan. För inte växelspaken för långt i sidled vid nedväxling från 5:an till 4:an. Detta kan medföra att Ni oavsiktligt lägger i 2:ans växel vilket kan orsaka skador på växellådan. ALLHJULSDRIFT (AWD) Bilar med manuell växellåda ANM.: Trampa ned kopplingspedalen helt och vänta tre sekunder innan Ni lägger i backväxeln. E78718 VARNING! Lämna inte växelväljaren i neutralläge (N) när bilen parkerats. ANM.: Fyrhjulsdriftens indikeringslampa tänds när växelväljaren är i läge 4H eller 4L. Se Varningslampor och kontrollampor (sida 44). E68982 Tvåhjulsdrift, hög utväxling (2H) E78724 Frigör det fjärrstyrda frihjulsnavet (RFW) under körning med tvåhjulsdrift. ANM.: Körning med tvåhjulsdrift 2H med fjärrstyrda frihjulsnav (RFW) låsta, resulterar i högre rullmotstånd, ökad bränsleförbrukning och onödiga ljud. 65

68 Växellåda Används för körning på alla normala vägar, men också för körning i torr, jämn terräng. Fyrhjulsdrift, hög utväxling (4H) SE UPP! Använd inte fyrhjulsdrift 4H vid körning på normalt väglag. Överskrid inte hastigheten 100 km/h (62 mph). Används för terrängkörning. Fyrhjulsdrift, låg utväxling (4L) SE UPP! Använd inte fyrhjulsdrift 4L vid körning på normalt väglag. Överskrid inte hastigheten 40 km/h (25 mph). Används för mer extrem terrängkörning, som t ex branta upp- eller nerförsbackar. Används också när manövrering i låg hastighet är nödvändig, t ex vid backning med släp, passage över områden med rullgrus, vid start med tung last eller bogsering. Detta förhindrar utdragen slirning på kopplingen. Detta kan utföras när bilen är i rörelse om indikeringslampan för fjärrstyrt frihjul (RFW) lyser, vilket betyder att frihjulsnaven är låsta. Se Varningslampor och kontrollampor (sida 44). Växla mellan (4H) och (4L) SE UPP! Växla inte mellan läge 4H och 4L när bilen är i rörelse. Detta kan skada drivenheten. 1. Stanna bilen när det är säkert att göra det. 2. Växla från läge 4H till 4L eller från 4L till 4H. Växla mellan (4H) och (2H) Detta kan göras när bilen är i rörelse. Bilar med automatväxellåda Neutralläge (N) Används för att skifta utväxling. Skifta utväxling Tryck ned kopplingspedalen och för växelväljaren till önskat läge. Växla mellan (2H) och (4H) SE UPP! Växla inte mellan läge 2H och 4H när det fjärrstyrda frihjulsnavet är i upplåst läge och bilen är i rörelse. Detta kan skada drivenheten. E92474 SE UPP! Växla inte mellan läge 4H och 4L när bilen är i rörelse. Detta kan skada drivenheten. 66

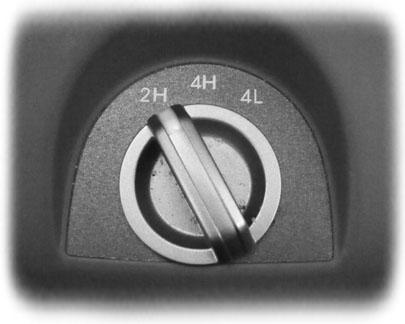

69 Växellåda Tvåhjulsdrift, hög utväxling (2H) Används för körning på alla normala vägar, men också för körning i torr, jämn terräng. Fyrhjulsdrift, hög utväxling (4H) SE UPP! Använd inte fyrhjulsdrift 4H vid körning på normalt väglag. Överskrid inte hastigheten 100 km/h (62 mph). Används för terrängkörning. Fyrhjulsdrift, låg utväxling (4L) 1. Stanna bilen när det är säkert att göra det. 2. Ställ växelväljarspaken i neutralt läge (N). 3. Växla från 4H till 4L eller från 4L till 4H. Växla mellan (4H) och (2H) Detta kan göras när bilen är i rörelse. AUTOMATVÄXELLÅDA Väljarspakslägen SE UPP! Använd inte fyrhjulsdrift 4L vid körning på normalt väglag. Överskrid inte hastigheten 40 km/h (25 mph). ANM.: Indikeringslampan för fyrhjulsdrift, låg utväxling 4L, tänds när väljarspaken står i läge 4L. Se Varningslampor och kontrollampor (sida 44). Används för mer extrem terrängkörning, som t ex branta upp- eller nerförsbackar. Används också när manövrering i låg hastighet är nödvändig, t ex vid backning med släp, passage över områden med rullgrus, vid start med tung last eller bogsering. Växla mellan (2H) och (4H) Detta kan göras när bilen är i rörelse. Växla mellan (4H) och (4L) SE UPP! Växla inte mellan läge 4H och 4L när bilen är i rörelse. Detta kan skada drivenheten. E92458 P R N Parkering Backväxel Neutralläge 67

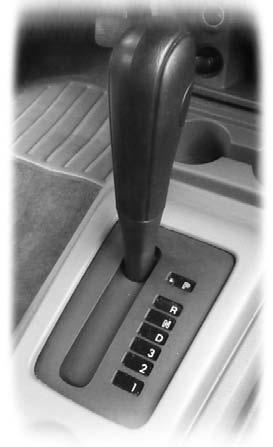

70 Växellåda D Körläge 3:ans växel 2:ans växel 1:ans växel VARNING! Tryck ned bromspedalen innan väljarspaken flyttas och håll den nedtryckt tills det är dags att starta. ANM.: En kall motor har högre tomgångsvarvtal. Detta ökar bilens tendens att krypköra när Ni har valt ett körläge. Tryck på knappen på växelväljaren för att välja back och parkering. Växelväljarens läge visas i informationsdisplayen. Parkering VARNING Välj endast parkering när bilen är stillastående. Ansätt parkeringsbromsen och välj parkering innan Ni lämnar bilen. Se till att väljarspaken har låst fast i sitt läge. ANM.: En varningssignal ljuder om förardörren öppnas utan att parkeringsläget valts. I detta läge överförs ingen kraft till drivhjulen och växellådan är låst. Motorn kan startas med växelväljaren i detta läge. Backväxel VARNING! Välj backen endast när bilen är stillastående och motorn går på tomgång. Neutralläge I detta läge överförs ingen kraft till drivhjulen, men växellådan är inte låst. Motorn kan startas med växelväljaren i detta läge. Körläge Välj körläget för att växla genom framåtväxlarna automatiskt. 3:ans växel Välj 3 så växlar växellådan automatiskt endast mellan 3:ans, 2:ans och 1:ans växel. 2:ans växel Välj 2 så växlar växellådan endast mellan 2:ans och 1:ans växel. 1:ans växel Välj 1 så använder växellådan endast 1:ans växel. Tips för körning med automatisk växellåda Start 1. Lossa parkeringsbromsen. 2. Släpp bromspedalen och trampa ner gaspedalen. Stopp 1. Släpp gaspedalen och trampa ner bromspedalen. 2. Åtdragning av handbromsen Kickdown (nedväxling) Trampa ner gaspedalen helt med växelväljaren i driveläget för att välja närmast lägre växel för optimal prestanda. Släpp upp gaspedalen när kickdown inte längre behövs. 68

71 Växellåda Överväxel ANM.: När körläget väljs är överväxeln vanligtvis inkopplad. E92459 Vid körning i långsam trafik eller branta stigningar tenderar växellådan att växla ofta mellan 5:ans och 4:ans växel. Koppla ur överväxeln i sådant fall. ANM.: När överväxeln är urkopplad visas O/D OFF på displayen. ANM.: Med överväxeln urkopplad kommer växellådan endast att växla mellan växlarna 1 4. Körlägen Växellådan väljer lämplig växel för opitmal prestanda utifrån omgivande temperatur, vägens lutning, fordonslast och förarens insats. 69

72 Bromsar FUNKTION Skivbromsar PARKERINGSBROMS Attansättaparkeringsbromsen Våta bromsskivor medför försämrad bromseffekt. När Ni har tvättat bilen i en automatisk biltvätt, trampa ned bromspedalen några gånger för att avlägsna fukten från bromsarna. ABS VARNING! ABS-systemet fråntar inte föraren ansvaret att köra försiktigt och uppmärksamt. ABS-systemet hjälper till att bibehålla full styrning och stabilitet även vid kraftig inbromsning i ett nödläge, genom att hindra hjulen från att låsa sig. BROMSNING MED ABS När ABS är aktivt pulserar bromspedalen. Det är helt normalt. Fortsätt att trycka ner bromspedalen. ABS förhindrar inte faror som uppstår om: Ni kör för nära bilen framför. vattenplaning uppstår. Ni kör för fort i kurvor. vägunderlaget är dåligt. E78772 VARNING! Se till att parkeringsbromsen är ansatt innan du släpper spaken. ANM.: Vrid inte parkeringsbromsspaken när den dras åt. 1. Trampa ned bromspedalen ordentligt. 2. Dra upp parkeringsbromsspaken helt. Parkering i backe Om Ni måste parkera i en uppförsbacke, lägg i 1:ans växel och vrid ratten från trottoarkanten. Om Ni måste parkera i en nedförsbacke, lägg i backväxeln och vrid ratten mot trottoarkanten. Att lossa parkeringsbromsen 1. Trampa ned bromspedalen ordentligt. 2. Dra parkeringsbromsspaken något uppåt, vrid den moturs och för den sedan helt ned. 70

73 Parkeringshjälp FUNKTION VARNING! Parkeringssensorn fråntar inte föraren ansvaret att köra försiktigt och uppmärksamt. SE UPP! Kraftigt regn och/eller förhållanden som orsakar osammanhängande reflektion kan medföra att föremål inte upptäcks av sensorerna. Dessutom kan föremål som absorberar ultraljudsvågor inte alltid upptäckas. Sensorerna kan inte alltid upptäcka föremål som befinner sig nära bilen (ca 30 cm bakom och ovanför eller nedanför sensorerna). Vid användning av högtryckstvätt, spola sensorerna kortvarigt och inte från ett avstånd närmare än 20 cm. Parkeringshjälpen kan avkänna ett eftermonterat släpvagnsdrag. Parkeringshjälpen indikerar endast avståndet mellan stötfångare och föremål, och inte avståndet mellan släpvagnsdrag och föremål. Bilar med släpvagndrag som ej är godkänd av Ford kan förhindra att hinder upptäcks korrekt. Parkeringshjälpen upptäcker inte hinder som rör sig i riktning från bilen. De upptäcks strax efter de börjar röra sig mot bilen igen. ANM.: Parkeringssensorn kan utlösa falska signaler om yttre källor som använder samma frekvens som sensorerna används i närheten av bilen, eller om bilen är fullastad. ANM.: Håll sensorerna fria från smuts, is och snö. Rengör inte med vassa föremål. KÖRNING MED PARKERINGSHJÄLP E cm 150 cm Parkeringshjälpen aktiveras automatiskt när backväxeln läggs in och tändningen är tillslagen. Vid ett avstånd på upp till cirka 150 cm mellan hindret och bakre stötfångaren och 50 cm i sidled ljuder en periodisk ljudsignal. Med minskat avstånd blir avbrotten i tonsignalerna kortare. Vid ett avstånd på under 30 cm till bakre stötfångaren blir signalen en ihållande ton. ANM.: Om en gäll ton ljuder under tre sekunder indikerar detta att ett fel upstått. Systemet stängs av. Låt bilen undersökas av utbildade tekniker. 71

74 Parkeringshjälp Koppla in/koppla ur parkeringshjälp Parkeringshjälpen är i grundinställningen avstängd. För att koppla in parkeringshjälp, tryck på strömställaren på instrumentpanelen eller lägg i backväxeln. För delens placering: Se Snabbguide (sida 7). Lampan i strömställaren tänds när parkeringshjälp är aktiverad. För att stänga av, tryck på strömställaren igen eller lägg ur backväxeln. 72

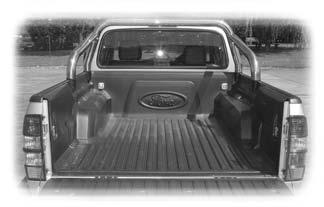

75 Körning med last ALLMÄNT VARNING Använd remmar/band för lastsäkring enligt en godkänd standard, t.ex. DIN. Se till att alla lösa föremål är ordentligt fastspända. Bagage och annan last ska placeras så lågt och så långt fram som möjligt i bagageutrymmet. Kör inte med öppen baklucka. Avgaser kan dras in i bilens kupéutrymme. Överskrid inte bilens maximala axeltryck fram och bak. Se Identifiering av bilen (sida 110). E Lyft upp bakluckan något. Vrid bärlinan moturs. Lossa säkerhetsklämman och koppla bort bärlinan. SE UPP! Placera inte föremål så att de kommer i kontakt med bakrutan. Använd inte slipande material vid rengöring av bakrutans insida. Sätt inte fast några klistermärken eller dekaler på bakrutans insida. LUCKOR I BAGAGEUTRYMME LASTHÅLLARE Förankringsögla SE UPP! Max belastning per förankringsögla finns stämplad på eller i närheten av öglan. Den får inte överskridas. VARNING! Placera inte tunga föremål direkt på bakluckan. SE UPP! Sänk inte ner bakluckan helt om bilen har dragkula. E
