1 Preisolerade rör till industrin [ Vi kan dokumentera skillnaden ]

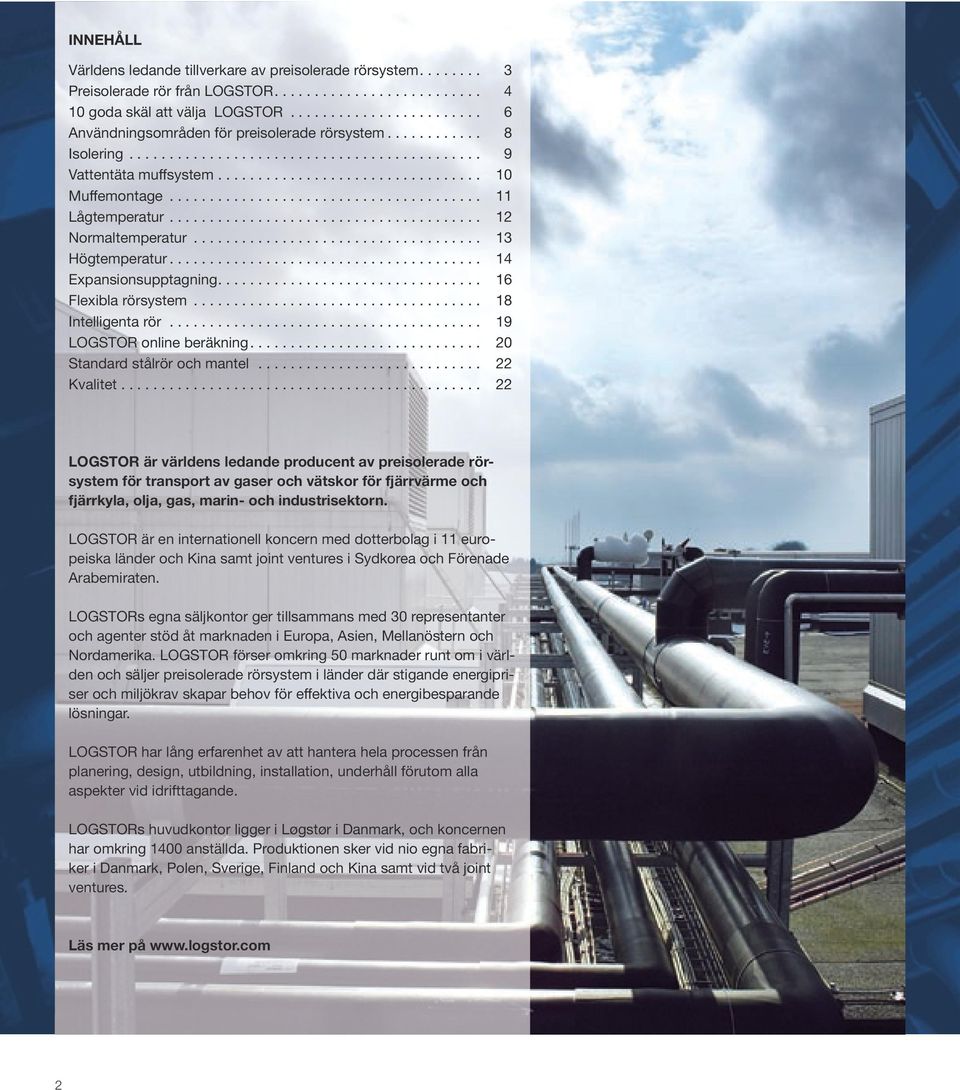

2 Innehåll Världens ledande tillverkare av preisolerade rörsystem Preisolerade rör från LOGSTOR goda skäl att välja LOGSTOR Användningsområden för preisolerade rörsystem Isolering Vattentäta muffsystem Muffemontage Lågtemperatur Normaltemperatur Högtemperatur Expansionsupptagning Flexibla rörsystem Intelligenta rör LOGSTOR online beräkning Standard stålrör och mantel Kvalitet LOGSTOR är världens ledande producent av preisolerade rörsystem för transport av gaser och vätskor för fjärrvärme och fjärrkyla, olja, gas, marin- och industrisektorn. LOGSTOR är en internationell koncern med dotterbolag i 11 europeiska länder och Kina samt joint ventures i Sydkorea och Förenade Arabemiraten. LOGSTORs egna säljkontor ger tillsammans med 30 representanter och agenter stöd åt marknaden i Europa, Asien, Mellanöstern och Nordamerika. LOGSTOR förser omkring 50 marknader runt om i världen och säljer preisolerade rörsystem i länder där stigande energipriser och miljökrav skapar behov för effektiva och energibesparande lösningar. LOGSTOR har lång erfarenhet av att hantera hela processen från planering, design, utbildning, installation, underhåll förutom alla aspekter vid idrifttagande. LOGSTORs huvudkontor ligger i Løgstør i Danmark, och koncernen har omkring 1400 anställda. Produktionen sker vid nio egna fabriker i Danmark, Polen, Sverige, Finland och Kina samt vid två joint ventures. Läs mer på

3 Världens ledande tillverkare av preisolerade rörsystem När man skall isolera rör ställs man inför ett val. Skall man välja rör med efterisolering, eller skall man gå nya vägar och välja ett toppmodernt, färdigisolerat rörsystem, som installeras en gång för alla? Rör från LOGSTOR är helt korrosionsfria och levereras färdigisolerade (preisolerade) från fabriken. Rören är klara att installeras i ett system, som sällan kräver ytterligare underhåll. På så sätt undviker man efterisolering och samtidigt får man marknadens bästa isolering med ett lamda-värde under 0,027 W/m C under rörets hela livslängd. Rören är enkla att rengöra och tål starka rengöringsmedel och högtrycksspolning. Den täta isoleringen säkerställer lång livslängd. Mediaröret hålls torrt och korroderar därför inte. Resultatet är mindre reparationskostnader och färre produktionsstopp till följd av utvändig korrosion. Rörens isoleringsförmåga säkerställer optimal arbetsmiljö. Genom att bygga in tracerrör för att bibehålla en viss temperatur, minimeras frysningsproblem med åtföljande produktionsstopp. I rör för ånga gör den effektiva isoleringen att antalet kondensatbrunnar kan minskas. Fördelar med preisolering jämfört med traditionell isolering: 100% vattentät 100% korrosionsskydd energibesparande inga utgifter för underhåll UV-motståndskraftig slagtålig mantel

4 Preisolerade rör från LOGSTOR Ett preisolerat rör består normalt av tre delar. Innerst ligger mediaröret, som är av stål, rostfritt stål, koppar eller plast. Närmast utanför finns ett isolerande skikt av polyuretanskum (PUR-skum). Detta material är särskilt lämpligt tack vare sin goda isolerförmåga i förhållande till massa och volym. Ytterst ligger en skyddande mantel av plast eller stål. Kunden väljer mediarör, skumtyp och skumtjocklek samt mantelmaterial. Kunden kan också välja att själv tillhandahålla mediarör till projektet. Mediarör Stål Sömlöst eller svetsat Rostfritt stål Sömlöst eller svetsat Plast Koppar Vi isolerar alla typer av mediarör som kunden tillhandahåller. Isolering Låg temperatur LT Normal temperatur NT Högtemperatur HT Mantelrör Plast Stål Spiro -200 C till -60 C -60 C till +140 C +140 C till +250 C PUR Mineralull PEH Vit eller svart Svart eller rostfritt Galvaniserat Aluminium Rostfritt Mediarör Rören levereras normalt med mediarör av stål, men LOGSTOR isolerar även andra mediarör, t.ex. PE-tryckrör och kopparrör. Röret kan förses med ett eller flera tracerrör.

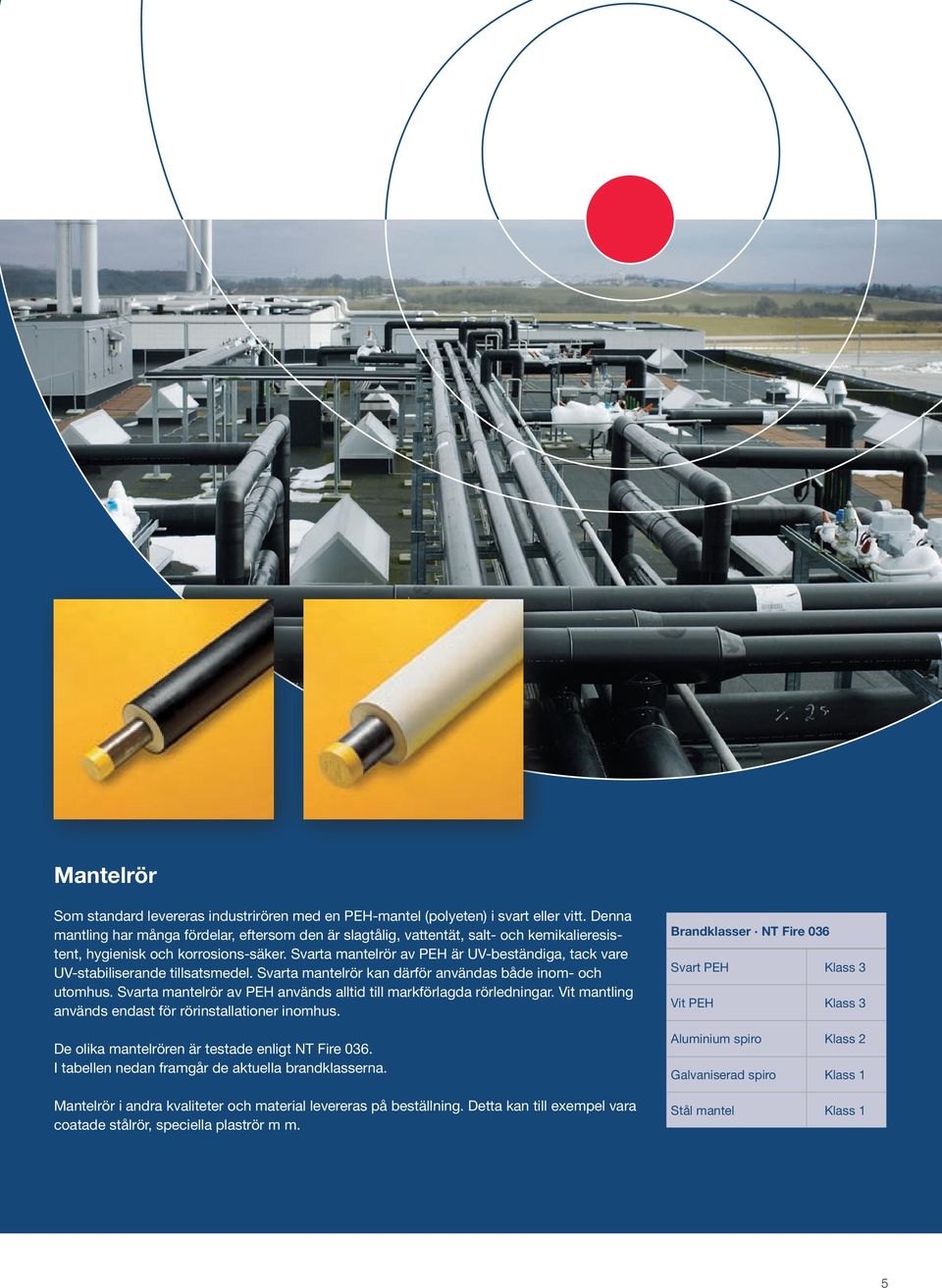

5 Mantelrör Som standard levereras industrirören med en PEH-mantel (polyeten) i svart eller vitt. Denna mantling har många fördelar, eftersom den är slagtålig, vattentät, salt- och kemikalieresistent, hygienisk och korrosions-säker. Svarta mantelrör av PEH är UV-beständiga, tack vare UV-stabiliserande tillsatsmedel. Svarta mantelrör kan därför användas både inom- och utomhus. Svarta mantelrör av PEH används alltid till markförlagda rörledningar. Vit mantling används endast för rörinstallationer inomhus. De olika mantelrören är testade enligt NT Fire 036. I tabellen nedan framgår de aktuella brandklasserna. Mantelrör i andra kvaliteter och material levereras på beställning. Detta kan till exempel vara coatade stålrör, speciella plaströr m m. Brandklasser NT Fire 036 Svart PEH Klass 3 Vit PEH Klass 3 Aluminium spiro Klass 2 Galvaniserad spiro Klass 1 Stål mantel Klass 1

6 10 goda skäl att välja LOGSTOR Preisolerade rörsystem har många fördelar framför traditionellt isolerade rör: 1 Preisolerade rör med polyuretanskum som isolering har god isoleringsförmåga. Värmeförlusten från ett preisolerat rör från Logstor är faktiskt cirka 40 % mindre än för motsvarande system med traditionell isolering (mineralull och plåtmantel). Denna besparing är ofta så stor, att en eventuell merkostnad för anskaffning tjänas in på mindre än ett år. LOGSTORs online beräkningsprogram beräknar besparingen noggrant utifrån kundens specifikationer. Se även sidan 20 för mer information. 2 Rörstöden monteras utanpå manteln, vilket gör att man slipper köld- respektive värmebryggor. 3 Manteln är av svart eller vit polyeten, tillverkad enligt EN 253 och DIN Svarta mantelrör av PEH är UV-beständiga, tack vare UVstabiliserande tillsatsmedel. Svarta mantelrör kan därför utan inskränkningar användas både inom- och utomhus. Mantelrör av PEH är dessutom salt- och kemikalie-beständiga. 4 Isolering och mantel har tillsammans hög mekanisk hållfasthet, vilket gör preisolerade rörsystem motstånds-kraftiga mot fysiska påfrestningar, till exempel om de används som gångbro. 5 Rör- och mantelskarvar är helt vattentäta, varför rörsystemen kan spolas och tvättas. Rena rör ger bättre arbetsmiljö med låga underhållskostnader.

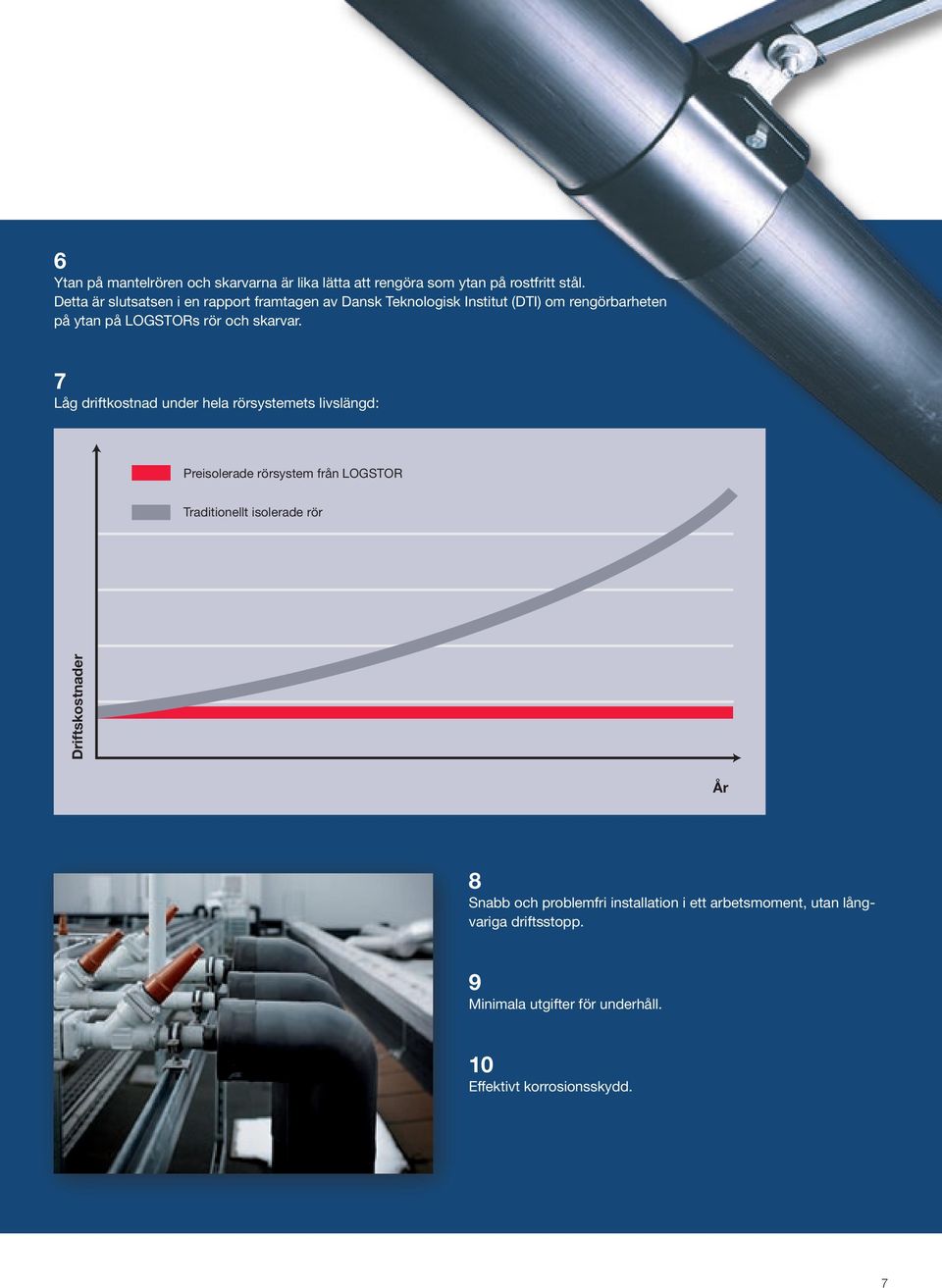

7 6 Ytan på mantelrören och skarvarna är lika lätta att rengöra som ytan på rostfritt stål. Detta är slutsatsen i en rapport framtagen av Dansk Teknologisk Institut (DTI) om rengörbarheten på ytan på LOGSTORs rör och skarvar. 7 Låg driftkostnad under hela rörsystemets livslängd: Preisolerade rörsystem från LOGSTOR Traditionellt isolerade rör Driftskostnader År 8 Snabb och problemfri installation i ett arbetsmoment, utan långvariga driftsstopp. 9 Minimala utgifter för underhåll. 10 Effektivt korrosionsskydd.

8 Användningsområden för preisolerade rörsystem I många olika projekt vinner man stora fördelar vid användning av preisolerade rörsystem. Rörsystemen används ofta i t.ex. livsmedelsindustrin, kemisk, farmaceutisk och petrokemisk industri till transport av så olika vätskor som: Dricksvatten Spillvatten Kylvatten Hetvatten Ånga Kolväte Kondensat Kemikalier Lut Olja Vid drifttemperaturer lägre än rumstemperatur bildas kondens i traditionell isolering. Den erforderliga diffusionstätheten uppnås enklast och billigast med LOGSTOR-systemet. Våra ingenjörer och tekniker erbjuder en systemanalys för varje projekt, för att se om det vore fördelaktigt att använda preisolerade rör.

9 Isolering LOGSTOR preisolerade industrirör är isolerade med polyuretanskum (PUR-skum), som har mycket god isoleringsförmåga. Polyuretan har lambdavärdet 0,022 W/m K vid -20 C och 0,027 vid +50 C. Polyuretanskummet tillverkas av polyol och isocyanat. Skummet är homogent och uppfyller funktionskraven enligt EN 253. PUR är oöverträffat som isoleringsmaterial för alla rörsystem mellan -200ºC och +140ºC och tillsammans med mineralull upp till +250ºC. Det är tryckfast, och utgör tillsammans med medie- och mantelrör en fast sandwichkonstruktion. PUR bibehåller sina mekaniska egenskaper oförändrade i minst 30 år. PUR isolering (min krav enl. EN 253) Material Densitet 60 kg/m 2 Vattenabsorption vid kokning Polyuretanskum är framställt av polyol och isocyanat. Skummet är homogent, cellernas medelstorlek är max 0,5 mm 10% (Vol) Tryckstyrka 10 % deformation 0,3 N/mm 2 Axiell vidhäftningstyrka 0,12 N/mm 2 Tangentiell vidhäftningstyrka 0,20 N/mm 2 Värmeledningsförmåga vid 50 C Maximal driftstemperatur < 0,028 W/m C 140 C U-värden U-värde, korrektionsfaktor Medeltemperatur i isolering vid 50 C Mediarör Serie 1, U Serie 2, U Serie 3, U DN W/m C W/m C W/m C 15 0,113 0,101 0, ,136 0,119 0, ,165 0,140 0, ,172 0,153 0, ,197 0,173 0, ,222 0,197 0, ,267 0,222 0, ,278 0,235 0, ,295 0,248 0, ,347 0,289 0, ,420 0,332 0, ,467 0,356 0,287 Faktor 1,2 1,1 1, ,8 Exempel Medeltemperatur C Värmeförlust i DN 150 ledning, serie 2: t f = 100 C; t 0 = 20 C. U finns i tabellen vid 0,332 W/m C. Värmeförlusten för ett singelrör fås av: = U (t f - t 0 ) = 0,332 W/m C (100 C - 20 C) = 26,56 W/m

10 Vattentäta muffsystem De preisolerade rörsystemen monteras snabbt och effektivt med hjälp av LOGSTORs omfattande standardmuffprogram som består av raka muffar, böjmuffar, T-muffar och andra tillbehör, vilket säkerställer optimal rördragning för alla projekt. Muffarna är lika välisolerade och vattentäta som resten av systemet. Raka muffar Med PUR-isoleringsskålar, krympmuffar och tillbehör. Svart eller vit. Vinkel 0-15º. Böjmuff Med PUR-isoleringsskålar, krympmuffar och tillbehör. Svart eller vit. Vinkel T-muffar Med PUR-isoleringsskålar, krympmuffar och tillbehör. Svart eller vit. Huvudrörsdimensioner 90 till 200 mm. Avgreningsdimensioner 66 till 180 mm. Vinklade avgreningar är möjligt. Kräver ett speciellt muffverktyg. 10

11 Muffmontage När rörsystemets mediarör är kopplat och tryckprovat och eventuella värmekablar installerats, monteras rören med vårt unika muffsystem. Dubbeltätad BX-muff för markförläggning. Montering av isoleringsskålar. Krympduk. Krympning av muff. Vi erbjuder montering av muffar. Vi kan också utbilda kunden eller kundens montörer och arbetsledare i att montera muffarna med LOGSTORs krympprodukter. 11

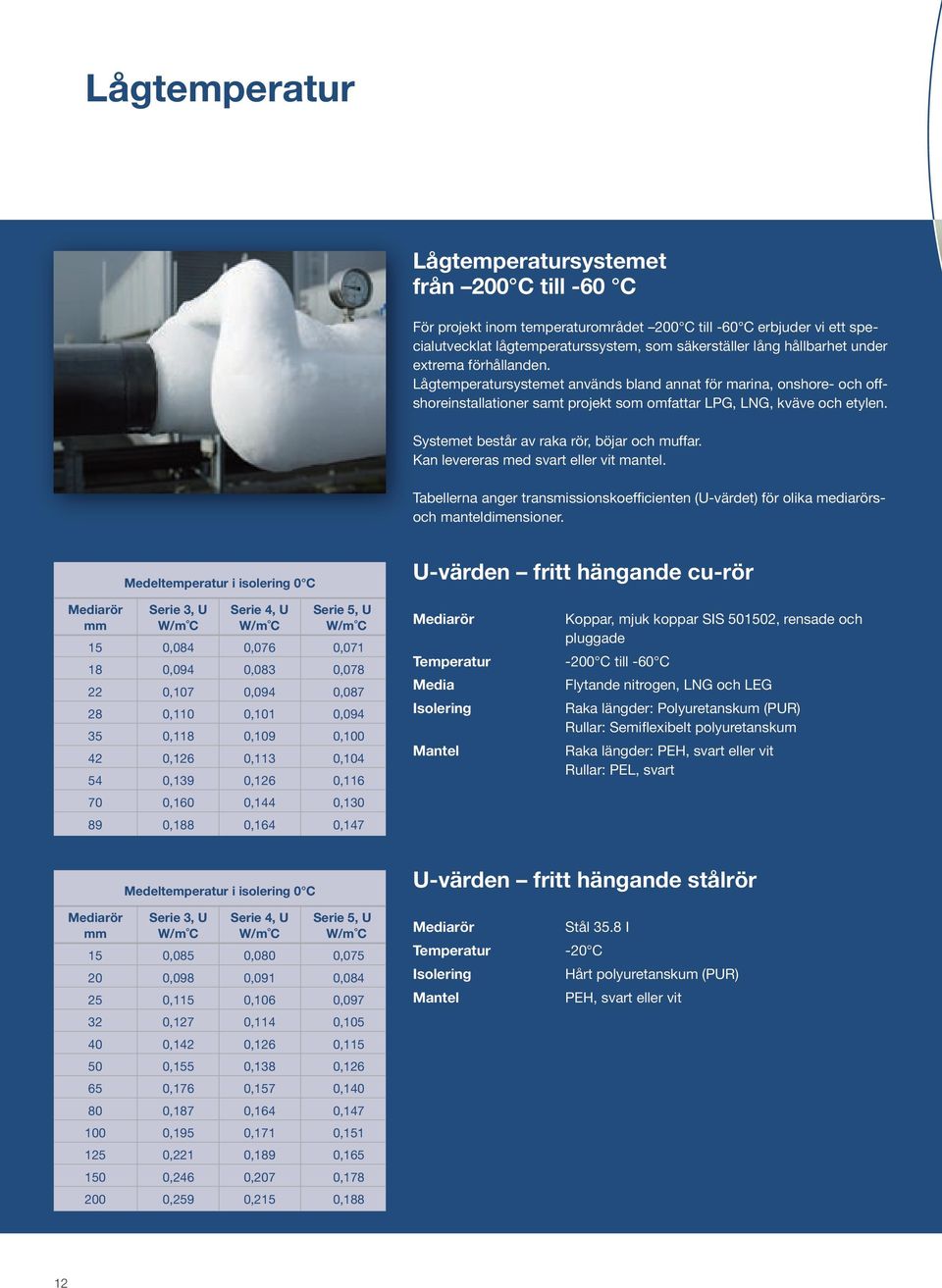

12 Lågtemperatur Lågtemperatursystemet från 200 C till -60 C För projekt inom temperaturområdet 200 C till -60 C erbjuder vi ett specialutvecklat lågtemperaturssystem, som säkerställer lång hållbarhet under extrema förhållanden. Lågtemperatursystemet används bland annat för marina, onshore- och offshoreinstallationer samt projekt som omfattar LPG, LNG, kväve och etylen. Systemet består av raka rör, böjar och muffar. Kan levereras med svart eller vit mantel. Tabellerna anger transmissionskoefficienten (U-värdet) för olika mediarörsoch manteldimensioner. Medeltemperatur i isolering 0 C U-värden fritt hängande cu-rör Mediarör Serie 3, U Serie 4, U Serie 5, U mm W/m C W/m C W/m C 15 0,084 0,076 0, ,094 0,083 0, ,107 0,094 0, ,110 0,101 0, ,118 0,109 0, ,126 0,113 0, ,139 0,126 0, ,160 0,144 0, ,188 0,164 0,147 Mediarör Temperatur Media Isolering Mantel Koppar, mjuk koppar SIS , rensade och pluggade -200 C till -60 C Flytande nitrogen, LNG och LEG Raka längder: Polyuretanskum (PUR) Rullar: Semiflexibelt polyuretanskum Raka längder: PEH, svart eller vit Rullar: PEL, svart Medeltemperatur i isolering 0 C U-värden fritt hängande stålrör Mediarör Serie 3, U Serie 4, U Serie 5, U mm W/m C W/m C W/m C 15 0,085 0,080 0, ,098 0,091 0, ,115 0,106 0, ,127 0,114 0, ,142 0,126 0, ,155 0,138 0, ,176 0,157 0, ,187 0,164 0, ,195 0,171 0, ,221 0,189 0, ,246 0,207 0, ,259 0,215 0,188 Mediarör Temperatur Isolering Mantel Stål 35.8 I -20 C Hårt polyuretanskum (PUR) PEH, svart eller vit 12

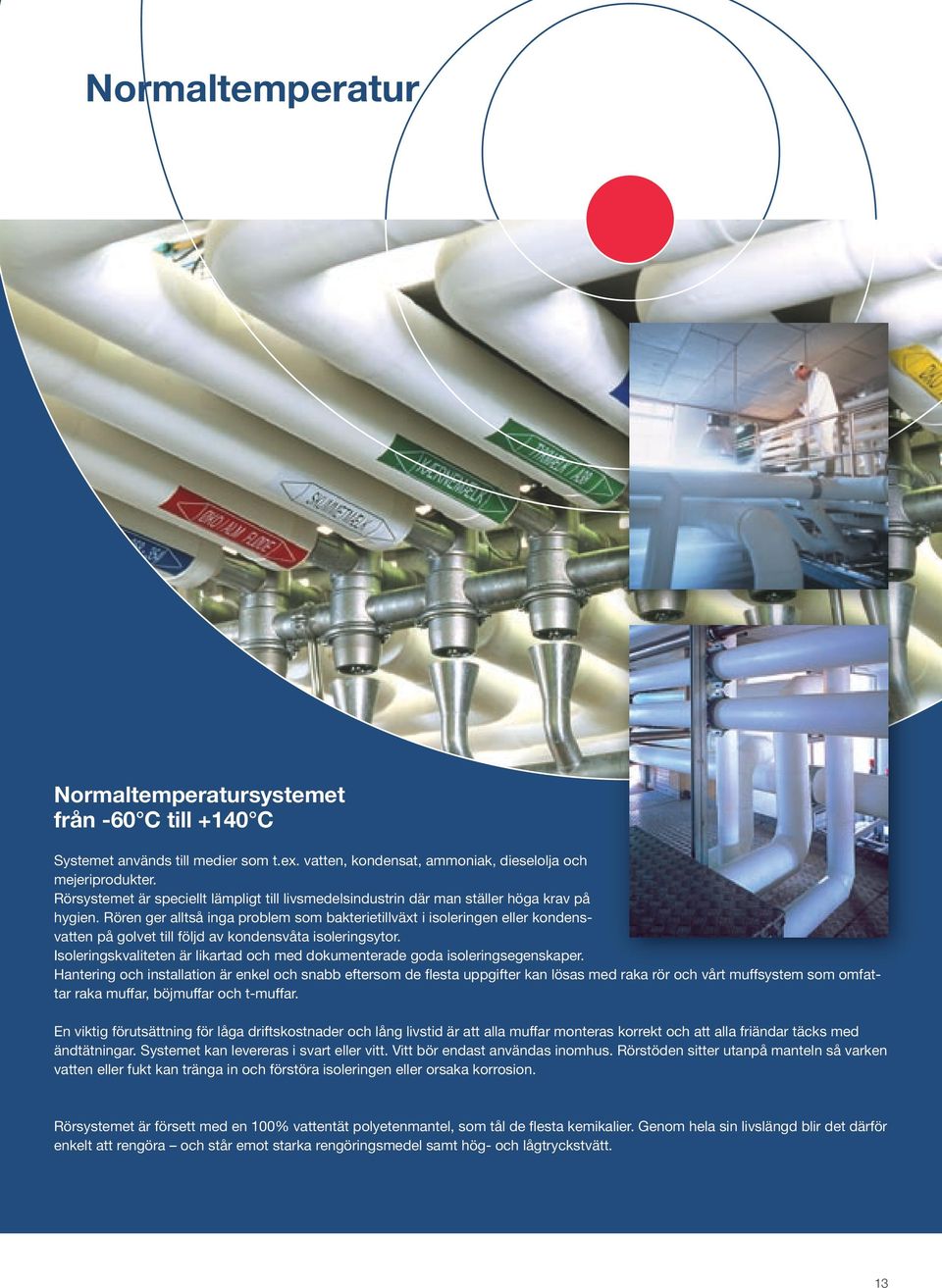

13 Normaltemperatur Normaltemperatursystemet från -60 C till +140 C Systemet används till medier som t.ex. vatten, kondensat, ammoniak, dieselolja och mejeriprodukter. Rörsystemet är speciellt lämpligt till livsmedelsindustrin där man ställer höga krav på hygien. Rören ger alltså inga problem som bakterietillväxt i isoleringen eller kondensvatten på golvet till följd av kondensvåta isoleringsytor. Isoleringskvaliteten är likartad och med dokumenterade goda isoleringsegenskaper. Hantering och installation är enkel och snabb eftersom de flesta uppgifter kan lösas med raka rör och vårt muffsystem som omfattar raka muffar, böjmuffar och t-muffar. En viktig förutsättning för låga driftskostnader och lång livstid är att alla muffar monteras korrekt och att alla friändar täcks med ändtätningar. Systemet kan levereras i svart eller vitt. Vitt bör endast användas inomhus. Rörstöden sitter utanpå manteln så varken vatten eller fukt kan tränga in och förstöra isoleringen eller orsaka korrosion. Rörsystemet är försett med en 100% vattentät polyetenmantel, som tål de flesta kemikalier. Genom hela sin livslängd blir det därför enkelt att rengöra och står emot starka rengöringsmedel samt hög- och lågtryckstvätt. 13

14 Högtemperatur Luftburet högtemperatursystem från +140 C till +250 C Detta är ett luftburet högtemperatursystem, som inte kan användas markförlagt. Systemet, som används för medier som t.ex. ånga eller varm olja, består av polyuretan med ett inre skikt av mineralull. Mineralullen isolerar mediaröret så att temperaturen vid polyuretanisoleringen inte är högre än tillåtet. Systemet har god isoleringsförmåga, som ger låga driftkostnader och minimalt underhåll. Systemet kan levereras med svart eller vit mantel. Våra isoleringssystem levereras i två standarder till 210 C resp 250 C. Alla system är kompletta dvs. förutom preisolerade rör består de av prefabkomponenter, muffar, fixeringar och kompensatorer. 14

15 Mediatemperatur från +140 C till +250 C Detta är ett högtemperatursystem för markförläggning. Systemet, som används för medier som t.ex. ånga eller varm olja, består av polyuretan med ett inre skikt av mineralull. Mineralullen isolerar mediaröret så att temperaturen vid polyuretanisoleringen inte är högre än tillåtet. Mediaröret fixeras med speciella distanshållare av rostfritt stål. Systemet har god isoleringsförmåga, som ger låga driftkostnader. Systemet levereras med svart mantel. Högtemperatursystem kan levereras i dimensioner upp till DN

16 Expansionsupptagning Alla rörsystem utvidgar sig när de blir varma och drar ihop sig när de kyls. De rörelser detta orsakar måste styras och kontrolleras. Sättet att göra detta varierar för markförlagda och luftburna system. Markförlagda system NT-systemet (normaltemperatur) kan markförläggas, om man använder muffar som är anpassade till detta. Det är ett så kallat fast system där mediarör, isolering och mantelrör är en sammanhängande sandwichkonstruktion, varför den rör sig genom jorden som en samlad enhet. Expansionen är beroende av mediarörets material och tvärsnitt, av mantelrörets dimension och läggningsdjupet. Markfriktionen mot mantelröret orsakar avsevärda spänningar i mediaröret. Sådana spänningar måste begränsas till tillåtet maximum för det aktuella materialet. Detta görs genom att begränsa drifttemperaturen, eller genom att värma röret till halva drifttemperaturen innan det täcks, eller genom att dela upp de raka rörsträckningarna i tillräckligt korta stycken med rörböjar och täcka före uppvärmning. Vid värmeförspänning skall man inte använda expansionsupptagande skumkuddar vid riktningsändringar. Vid uppdelning och kallförläggning skall skumkuddar användas vid alla rörböjar med mer än 20 mm expansion. Rörskarvar isoleras antingen med PUR-isoleringsskålar och BX-muffar, eller skummas med PUR-skum på plats med SX-muffar. Markförlagt högtemperatursystem är ett glidsystem, där mantelröret hålls fast av jordfriktionen och mediarörets expansion tas upp i isoleringen. Systemet är avsett för markförläggning. Systemet delas upp i sektioner av fixeringar, som gjuts in i betong. Expansionen i varje sektion tas upp av en axialkompensator, eller av expansionsböjar, där det finns utrymme för rörböjen att röra sig upp till 40 mm. Till högtemperatur används HBX krympmuffar och HEW svetsmuffar med mineralull och PURisolering. 16

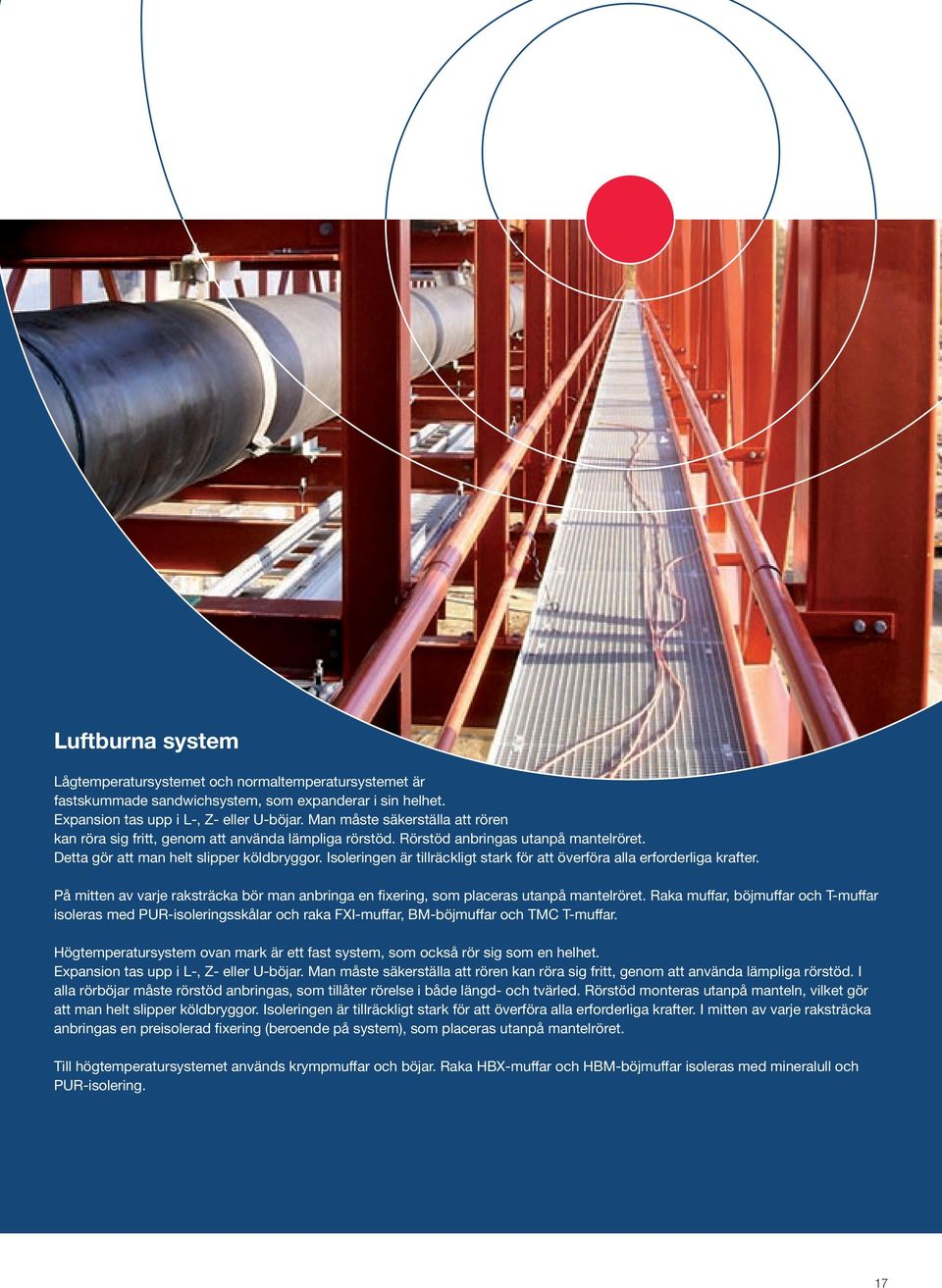

17 Luftburna system Lågtemperatursystemet och normaltemperatursystemet är fastskummade sandwichsystem, som expanderar i sin helhet. Expansion tas upp i L-, Z- eller U-böjar. Man måste säkerställa att rören kan röra sig fritt, genom att använda lämpliga rörstöd. Rörstöd anbringas utanpå mantelröret. Detta gör att man helt slipper köldbryggor. Isoleringen är tillräckligt stark för att överföra alla erforderliga krafter. På mitten av varje raksträcka bör man anbringa en fixering, som placeras utanpå mantelröret. Raka muffar, böjmuffar och T-muffar isoleras med PUR-isoleringsskålar och raka FXI-muffar, BM-böjmuffar och TMC T-muffar. Högtemperatursystem ovan mark är ett fast system, som också rör sig som en helhet. Expansion tas upp i L-, Z- eller U-böjar. Man måste säkerställa att rören kan röra sig fritt, genom att använda lämpliga rörstöd. I alla rörböjar måste rörstöd anbringas, som tillåter rörelse i både längd- och tvärled. Rörstöd monteras utanpå manteln, vilket gör att man helt slipper köldbryggor. Isoleringen är tillräckligt stark för att överföra alla erforderliga krafter. I mitten av varje raksträcka anbringas en preisolerad fixering (beroende på system), som placeras utanpå mantelröret. Till högtemperatursystemet används krympmuffar och böjar. Raka HBX-muffar och HBM-böjmuffar isoleras med mineralull och PUR-isolering. 17

18 Flexibla rörsystem LOGSTOR är ledande inom flexibla rörsystem, som finns med mediarör i stål, koppar eller PEX, i både singel- och dubbelrörsystem. PexFlex Mediaröret i PexFlex är av PEX, avsett för temperaturer på max 95 C och tål tryck på 6 10 bar, beroende på dimension. PEX-mediaröret är dessutom försett med en syrespärr av EVOH, som gör att syre inte kan diffundera in i vattnet. PexFlex dim.: mediarör/mantelrör Längd (rulle) 20/77 25/77 32/77 40/90 50/110 63/125 75/140 90/ / m PexFlex för dricksvatten Mediaröret i CuFlex är av mjuk koppar. Systemet kan användas upp till 130 C och tål tryck på högst 16 bar. PexFlex dim.: mediarör/mantelrör för dricksvatten Längd (rulle) 22/77 28/77 32/77 40/90 50/110 63/ m CuFlex Mediaröret i CuFlex är av mjuk koppar. Systemet kan användas upp till 130 C och tål tryck på högst 16 bar. CuFlex dim.: mediarör/mantelrör Längd (rulle) 15/77 18/77 22/77 28/77 35/90 42/110 54/125 70/140 88,9/ m 12 m längd 18

19 Intelligenta rör LOGSTORs intelligenta rörserie ger en extra säkerhet med tanke på larm och undvikande av läckage och korrosion osv. Rören levereras med en eller flera av följande tre lösningar: Larmsystem Ett larmsystem direkt integrerat i skummet som registrerar otätheter i vattensystem. Lösningen är en klar fördel, när man skall kontrollera ett system vid start. Samtidigt kan man registrera ev. fel inom garantiperioden. Systemet ger larm vid ev. brott, grävskador mm. Systemet kan dessutom användas till detektering av t.ex. olja och kemikalier. Tracerrör Preisolerat rör med inbyggt CU-tracerrör. De kan användas vid dragning av självreglerande värmekabel, som frysskydd och för att dra signalkabel, TV eller dyl. Rören levereras med tracer från ø18 till ø28 med flera tracerrör på varje rör. SafePipe Inbyggt perforerat tracerrör för kabel för detektering av otätheter i olje- och kemikalierör. Denna lösning säkerställer en snabb registrering av ev. läckage av olja, kemikalier, lösningsmedel m.m. och hindrar samtidigt miljöfarliga utsläpp. 19

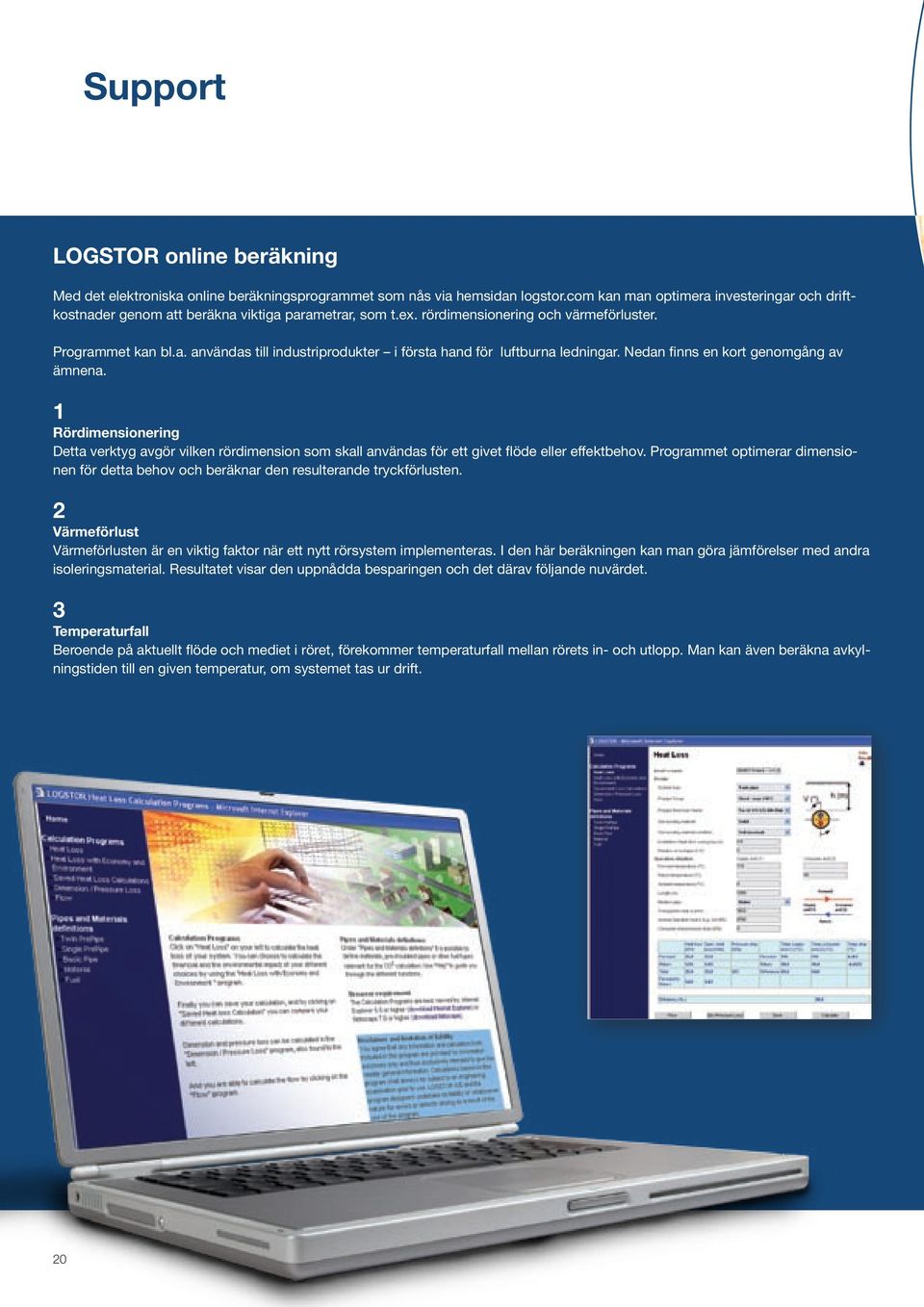

20 Support LOGSTOR online beräkning Med det elektroniska online beräkningsprogrammet som nås via hemsidan logstor.com kan man optimera investeringar och driftkostnader genom att beräkna viktiga parametrar, som t.ex. rördimensionering och värmeförluster. Programmet kan bl.a. användas till industriprodukter i första hand för luftburna ledningar. Nedan finns en kort genomgång av ämnena. 1 Rördimensionering Detta verktyg avgör vilken rördimension som skall användas för ett givet flöde eller effektbehov. Programmet optimerar dimensionen för detta behov och beräknar den resulterande tryckförlusten. 2 Värmeförlust Värmeförlusten är en viktig faktor när ett nytt rörsystem implementeras. I den här beräkningen kan man göra jämförelser med andra isoleringsmaterial. Resultatet visar den uppnådda besparingen och det därav följande nuvärdet. 3 Temperaturfall Beroende på aktuellt flöde och mediet i röret, förekommer temperaturfall mellan rörets in- och utlopp. Man kan även beräkna avkylningstiden till en given temperatur, om systemet tas ur drift. 20

21 LOGSTOR service och utbildning LOGSTORs ingenjörer och tekniker erbjuder omfattande service i samband med projekt, från inledande planering och till idrifttagande. I denna service ingår även service efter installationen och utbildning av montörer. Många års erfarenhet av muffmontage och kundanpassade lösningar har gett oss expertkunskaper i att utföra montagearbete och utbildning på våra marknader. Kurser kan arrangeras lokalt över hela världen. Vi erbjuder öppna såväl som specialanpassade kurser till internationella kunder, övervakare, rådgivare och entreprenörer. Erfarenheten visar att system som har installerats av professionellt utbildade muffmontörer från LOGSTOR har längst hållbarhet och största driftssäkerhet. Undervisningen sker på LOGSTORs moderna kurscenter där det finns teorilokaler och kursverkstad. Förutom i Danmark finns det kurscenter i Sverige, Finland och Polen. 21

22 Standard stålrör och mantelrör Nominell diameter P235GH P235GH Rostfri Mejerirör Serie 1 Serie 2 Serie 3 EN EN Isometrisk dim. AISI (St. 37.0) (St I) AISI 304/ /316L Tum DN Svetsad (mm) Sömlös (mm) (mm) (mm) (mm) (mm) (mm) ½ x x x x ¾ x x x x x x ¼ x x x x ½ x x x x x x x x ½ x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

23 Serie 4 Serie 5 (mm) (mm) Kvalitet LOGSTOR har en väl utvecklad kvalitetsavdelning som lever upp till de strängaste kraven från kunder som innefattar oljebolag, kemikoncerner och stora livsmedelsindustrier. Alla uppdrag utförs enligt kundens kravspecifikation i samarbete med externa provningsinstitut. Produkterna produceras enligt bestämmelserna i de internationella kvalitets- och miljöledningssystemen ISO 9001 och ISO

24 [ We document the difference ] LOGSTOR AB Verkstadgatan 1 Box 66 SE Örebro Tel. +46 (0) Fax +46 (0)
