1 MAXITHERM VVS AB Grundades 1942 MAXITHERM skulvert Värme- och tappvarmvatten Kulverten är kvalitets- och miljöcertifierad enligt ISO 9001/14001

2

3 Innehållsförteckning MAXITHERM skulvert 79 Innehållsförteckning Systembeskrivning 80 Systembeskrivning, allmänt 81 Systembeskrivning 82 Sortiment, dimension DN 10 - DN 32 Dimensionering och värmeförluster 83 Tryckfallsdiagram, DN 10 - DN Värmeförluster Tillbehör 85 Skarvset PE-HD krympbar, dimension Ø Flexibelt T-stycke för anslutning från stål till koppar 87 Isoleringsmaterial, PUR-skumbehållare/PE-isolering 88 Ändtätning, krympbar 89 Murgenomföring/ Ingjutningsring, Varningsband 90 Murgenomgång, håltagning Läggningsmetod, installation 91 Rörgrav 92 Läggningsmetod, rördragning 93 Läggningsmetod, rörläggning 94 Läggningsmetod, raka övergångar från KMR till koppar 95 Läggningsmetod, kopparrörskulvert till koppar eller KMR 79

4 MAXITHERM skulvert Systembeskrivning 1. Allmänt MAXITHERM skulvert är ett förisolerat, flexibelt rörsystem som ingår i MAXITHERM VVS AB:s sortiment. Detta rörsystem är utformat för värmevatten och kan även användas till tappvarmvatten. MAXITHERM skulvert har ett mediarör tillverkat av mjukglödgad koppar R220 (enligt EN 1057). Materialkvalitet är SF-CU, DIN 1787, SS Användningsområde Max. kontinuerlig drifttemperatur, T Bmax: +120 C Max. tillåtna drifttryck, p: max. 16 bar Isoleringen består av ett CFC-fritt, cyklopentanblåst, flexibelt polyuretanskum med mycket bra isoleringsvärden. Flexibiliteten hos MAXITHERM skulvert gör att den enkelt kan anpassas efter alla rördragningsförhållanden utan problem. Det är möjligt att passera över eller under befintliga ledningar och hinder kan enkelt kringgås. Med den flexibla skulverten kan du välja den enklaste vägen utan att behöva tänka på de begränsningar som uppstår till följd av den klassiska metoden för rörkonstruktion. Den flexibla MAXITHERM skulverten levereras i önskad längd på rulle. Tack vare de generösa leveranslängderna, möjliggörs läggning utan skarv i mark. Detta innebär att återfyllning kan ske direkt efter utläggning, vilket i sin tur leder till stora besparingar för arbete under jord då installationen går både snabbare och smidigare. MAXITHERM skulvert finns i enkel- och dubbelutförande. 80

5 Systembeskrivning MAXITHERM skulvert 1. Mediaröret Material: Mjuk koppar, R220 enligt EN 1057 Livslängd: 50 år vid 20 C (16 bar) resp. 40 C (11.6 bar) enligt DIN 8074 (SF 1.25) Användning: Lämplig för värme- och tappvarmvatten Koppar mediarör Densitet Draghållfasthet Ultimat draghållfasthet Hårdhet Elasticitetsmodul Linjär utvidgningskoefficient Referenstemperatur C Värde 8.93 kg/dm³ max. 140 N/ till 270 N/ 2 40 till N/ E-6 1/K Provningsnorm DIN DIN DIN Isolering Material: CFC-fritt, cyklopentanblåst polyuretanskum (PUR) PUR-isolering Densitet Värmeledningstal Andel slutna celler Referenstemperatur C 50 Värde >50 kg/m³ W/mK 90 % Vattenabsorption efter 24 tim 10 % Provningsnorm DIN DIN EN 253 EN Mantel Material: Lågdensitetspolyeten, LLD-PE, skarvlöst extruderat Syfte: Skydda mot mekanisk påverkan och fukt LLD-PE-mantel Densitet Värmeledningstal Mjukningstemperatur Referenstemperatur C Värde kg/m³ 0.33 W/mK 122 C Provningsnorm DIN DIN ISO

6 MAXITHERM skulvert MAXITHERM skulvert sortiment Dimension DN 10 - DN 32 s d D s1 Koppar mediarör PUR-skum PE folie LLD-PE mantel Dimension DN 10 - DN 32 Enkelrör Typ *15/ 76 *18/ 76 *22/ 76 22/ 91 28/ 76 28/ 91 *35/ 91 DN Mediarör PE d x s 15 x x x x x x x 1.5 Mantel D x s1 76 x x x x x x x 2.2 Min. böjradie m Mediarör Volym I/m Vikt kg/m Max.leveranslängd m Efter önskemål *Minsta totala beställningslängd är 500m Dimension DN 15 - DN 25 Dubbelrör Typ *18+18/ / / / / 91 DN Mediarör PE d x s 18 x x x x x 1.2 Mantel D x s1 91 x x x x x 2.2 Min. böjradie m Mediarör Volym I/m 2 x x x x x 0.51 Vikt kg/m Max.leveranslängd m *Minsta totala beställningslängd är 500m 82

7 MAXITHERM skulvert Tryckfallsdiagram DN 10 - DN 32 Vattentemperatur 80 C Råhetstal ε = (koppar) (1 Vp = 9.81 Pa) ṁ Q 860 T ṁ = Massflöde i kg/h Q = Effektbehov i kw T = Temperaturskillnad mellan tillopp och retur i C Massflöde ṁ [kg/h] Vattenhastighet 83

8 MAXITHERM skulvert Värmeförluster Värmeförluster för MAXITHERM skulvert enkelrör Värmeförlust, q [W/m] Dimension k-värde Medeltemperatur T B [ C] enkelrör [W/mK] / / / / / / / a = 0.1 m H = 0.8 m T E l E Värmeförluster för MAXITHERM skulvert dubbelrör Värmeförlust, q [W/m] Dimension k-värde Medeltemperatur T B [ C] dubbelrör [W/mK] / / / / / RL (retur) VL (tillopp) H = 0.8 m T E l E Typ av installation, enkelrör: Typ av installation, dubbelrör: Kulvertavstånd: Fyllnadshöjd: Marktemperatur: Värmeledningsförmåga, mark: Värmeledningsförmåga, PUR-skum: Värmeledningsförmåga, koppar-rör: Värmeledningsförmåga, LLD PE mantel: 2 enkelrör förlagda i mark 1 dubbelrör förlagt i mark a = 0.10 m H = 0.80 m T E = 10 C l E = 1.0 W/mK lpur = W/mK lcu = W/mK llld-pe = 0.33 W/mK Värmeförluster: q = U (T B -T E) [W/m] U = K-värde kulvert [W/mK] T B = Medeltemperatur kulvert [ C] T E = Medeltemperatur mark [ C] VL= Tillopp RL= Retur 84

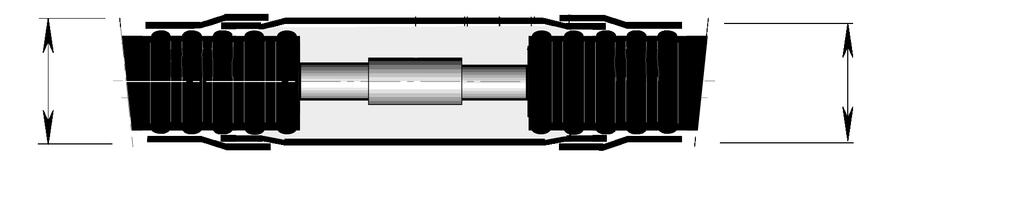

9 MAXITHERM skulvert Skarvset PE-HD krympbar Dimension Ø MAXITHERM skulvert, skarv och reduceringsskarv d1 d2 MAXITHERM - MAXITHERM Ø d Ø d1 76 x 91 x x 111 x x x Delar till Skarvset PE-HD krymbar 1 Skarvkoppling 2 Isoleringsmaterial se sid 87 3 Krympmuff 4 Krympband 85

10 MAXITHERM skulvert Flexibelt T-stycke MAXITHERM skulvert flexibla T-stycke för smidig övergång från stål till koppar Flexibelt T-stycke som svetsas på i ståländen och kopplas ihop med kopparrördelar i kopparänden 70 L 145 L 2 Stål-kopparrördel Cu Flexibelt T-stycke Skarvkoppling YD St x CU 17.2 x x x x x 35 L L Flex-T-muff T-stycket är dubbeltätande vilket innebär att det först tätas med ett lager av mastik och därefter med krympslang T-stycket är avsedd för skumning Avstick yttermantel Ø Stålrör KMR Yttermantel Ø x x x x x x x x x x 86

11 Isoleringsmaterial PUR-skumbehållare, PE-Isolering PUR-skumbehållare CFC-fritt PUR-skum i plastflaskor MAXITHERM skulvert Säkerhetsföreskrifter Skyddsglasögon och skyddshandskar ska användas under skumningsprocessen. Syntetiska handskar Skyddsglasögon Isoleringsmaterial för krympbara skarvset Polyetenrörskål Färdiga rörskålar av polyeten, PE, med mer än 90 % slutna celler är idealiskt att använda till MAXITHERM skarvset. Polyetenrörskålarna finns till olika rördimensioner och förses med tillhörande krympmuff och krympband. Isolerskålarna ska monteras noggrant mellan de två skarvade kulvertarna så att luftspalter blir minimala. PE 87

12 MAXITHERM skulvert Ändtätning Krympbar Krympbar ändtätning Den krympbara ändtätningen skyddar PUR-isoleringen i ändarna på MAXITHERM skulvert mot vattenstänk i byggnader och schakt. OBS! Ändtätningen är inte avsedd för montage i vatten. MAXITHERM skulvert, Enkelrör Typ Ändtätning, krympbar MAXITHERM skulvert, Dubbelrör Typ Ändtätning, krympbar 15/76 18/76 22/76 28/76 22/91 28/91 35/91 DHEC 2000 DHEC 2000 DHEC 2000 DHEC 2000 DHEC 2000 DHEC 2000 DHEC / / / / / 91 DHEC 3200 DHEC 3200 DHEC 3250 P604 DHEC 3250 P604 DHEC 3250 P604 88

13 MAXITHERM skulvert Murgenomföring/Ingjutningsring Varningsband Ingjutningsring Skruvkläa B Dy D A Yttermantel Innerdiameter, D Ytterdiameter, Dy A B Ø D Ø D Ø D Håltagning görs enligt sid 90 Varningsband Läggs i mark Standard längd: 250 m Installationsdjup: se 5.1 VÄRMEKULVERT 89

14 Pikullagatan 7, ÖREBRO skulvert Tel Fax E-post Murgenomgång med ingjutningsring MAXITHERM Pikullagatan 7, skulvert ÖREBRO Tel Fax E-post Murgenomgång med ingjutningsring Murgenomgång Murgenomgång Håltagning Murgenomgång Genomgång i vägg ca 80 ca. 80 ca 80 cu EIGERFLEX cu D D D Övergångskoppling Övergångskoppling Cu-gänga Cu-gänga Övergångskoppling Cu-gänga Ändtätning: se sid 88 Ändtätning, se Kulvert, se MAXITHERM skulvert: se sida 82 Murgenomföring, Kulvert, se Murgenomföring: se sid 89 Murgenomföring, se Ändtätning, se Håltagning för kulvert med ingjutningsring Håltagning för kulvert med ingjutningsring Håltagning Mått i för kulvert med ingjutningsring Mått i H H Mantel Ø D Yttermantel Ø D Mantel Ø D L min L min L min H min H H D 100 D D 100 L D 80 Figur i L Borrhål för kulvert med ingjutningsring Borrhål Mått Borrhål i för för kulvert med med 30 ingjutningsring ingjutningsring Mått i 30 D1 D1 Mantel Ø D Yttermantel Mantel Ø D Ø D D1min D1 min D1min A A A A A Figur i 90

15 Rörgrav Rörgravsprofil, 2 MAXITHERM skulvert MAXITHERM skulvert Rörgravsprofil, 1 MAXITHERM skulvert Enkelrör Dubbelrör D T D T 10 D 10 D 10 B 10 D 10 B Figurer i cm 1 Varningsband; se Fyllnadsmaterial 3 Tvättad sand, max. kornstorlek 8 1 Varningsband; se Fyllnadsmaterial 3 Tvättad sand, max. kornstorlek 8 Mantel Bredd Djup Minimum Ø D B T böjradie cm cm m Mantel Bredd Djup Minimum Ø D B T Böjradie cm cm m Rörgravsprofil, 4 MAXITHERM kopparrörskulvert Figurer i cm Installationsdjup: Max. läggningsdjup: 2.6 m Vid djupare förläggning, rådfråga MAXITHERM SLW 30 ^= 300 kn totala belastning enligt DIN 1072; om det är högre belastning (t.ex. SLW 60) per RStO75, krävs förstärkningsplatta Läggningsdjupet kan enkelt reduceras till 60cm men ska enligt E-norm vara 80cm Vid ej trafikerad mark kan läggningsdjupet, T, reduceras med 40 cm 91

16 MAXITHERM skulvert Läggningsmetod Rördragning skulvert-stålkulvert skulvert skulvert Notera expansion enligt sid. 6.2, 6.3 och 6.4. Stålrörskulvert skulvert Hus-Hus Koppar- Koppar avstick Notera expansion enligt sid. 6.2, 6.3 och

17 Läggningsmetod MAXITHERM skulvert MAXITHERM skulvert Instruktion rörläggning Om längden på röret är mer än 5 meter måste det sinusbockas, L= 2m. Omfång: 10 x ytterdiametern på mediaröret. Expansionskuddar Expansionskuddar för sinuskurvor 10 x Ø yttermantel 2 m > 10 m Special lödmetall (hård) måste användas för att saansvetsa rören. Den måste vara resistent för galvanisk eller elektrokemisk korrosion. Lödningsinstruktioner måste följas. et får ej böjas mer än en gång. 10 m 1-5 m Exempel på rörläggning Expansionskuddar för sinuskurvor < 5 m >10 m Expansionskuddar för sinuskurvor < 5 m Expansionskuddar för sinuskurvor 5-10 m 93

18 MAXITHERM skulvert Läggningsmetod MAXITHERM skulvert till koppar eller KMR Huvudledning av koppar eller stål och servisledning av koppar Servisledning av koppar kan endast betjäna krafter och formförändring från externa rör till en begränsad längd. Ilustration 3 Expansionskuddar måste tillämpas till servisledningar. Antalet expansionskuddar beror på rörelser från huvudledningen. Kopparservisledning Ilustration 1 Expansionskuddar 40 ΔI 60 3 m Koppar eller KMR Expansionskuddar ΔI 20 Kopparservisledning Koppar eller KMR 1 m Tjocklek på expansionskuddar: 40 Expansionskuddar ska placeras så långt som till manteln på huvudröret. Det första lagret av expansionskuddar är monterade runt servisledningen, vid avsticket från huvudledningen. Det andra och tredje lagret av expansionskuddar är endast tillämpade på sidorna. De föregående illustrationerna förutsätter att skarvsvetsning användes. Ilustration 2 Expansionskuddar 20 ΔI 40 Kopparservisledning 2 m Koppar eller KMR 94

19 Läggningsmetod MAXITHERM skulvert till koppar eller KMR MAXITHERM skulvert Raka övergångar från KMR till koppar servisledningar Det skall noteras att kopparröret endast kan absorbera värmeexpansion till en begränsad utsträckning. Följande exempel visar hur detta kan garanteras. KMR KMR KMR KMR mer än 20m max. 5 m Den maximala längden på KMR rör är 5 m. Expansionskuddar erfordras. Den maximala längden är mer än 20m. Expansionskuddar erfodras. KMR KMR Instruktioner för reducering av mediarör: Följande regler måste följas vid reducering av mediarör: max. 10 m 1, Om kanonmetall används, behöver inga speciella instruktioner följas. 2. Följande instruktioner refererar till reduceringar med normala kopparlödmuffar. Den maximala längden på KMR rör är 10 m. Expansionskuddar erfordras. Reduktion KMR KMR Koppareducering max. 5 m max. 20 m Värmeexpansion absorberas av sinuskurvan (se sid 93) mot T-stycke. Expansionskuddar erfordras. Den maximala längden på KMR rör är 20 m. Expansionskuddar erfordras. 95
