1 BauderPIR Värmeisoleringselement för låglutande tak

2 Polyuretan Det bättre värmeisoleringsmaterialet Polyuretan ett material som man idag knappast kan tänka sig vara utan. Polyuretan är för det mesta osynlig, men ändå allestädes närvarande: i skosulor, madrasser, rattar, medicintekniska produkter och framför allt även i värmeisolering. Beroende på sammansättningen och basprodukternas blandningsförhållande kan spektrumet av egenskaper hos de polyuretaner som bildas justeras exakt hård, mjuk, enhetlig eller kompakt. Resultatet är skräddarsydda och ekonomiskt fördelaktiga lösningar för nästintill vartenda användningsområde. Särskilt vid isolering av byggnader ger polyuretan alla fördelar som energieffektivt byggande ska ha. Det skräddarsydda isoleringsmaterialet har nämligen en ytterst låg värmeledningsförmåga. Isoleringsförmågan är mycket hög redan vid små materialtjocklekar. Goda mekaniska egenskaper och utmärkt samverkan med andra material möjliggör ett brett tillämpningsområde. Förutom den mycket låga värmeledningsförmågan hör också den utomordentliga beständigheten och den långa livslängden till de viktigaste argumenten som talar för värmeisoleringsmaterial av styv uretancellplast. De uppfyller sin funktion så länge som byggnaden existerar. Användningsfasen för styv uretancellplast är 50 år och mer. Med värmeisolering av styv uretancellplast bevarar man resurser och sparar energi. Miljöskadliga utsläpp minskas betydligt. BauderPIR värmeisolering för låglutande tak - översikt... 9 Isoleringselement - stort format - BauderPIR FA Isoleringselement- mindre format - BauderPIR M/MF PIR isolering med fall - BauderPIR T Kompakttak - BauderPIR KOMPAKT Isolering för terrasser/balkonger - BauderPIR FA TE Monteringsanvisningar Tjocklekar och U-värden i jämförelse

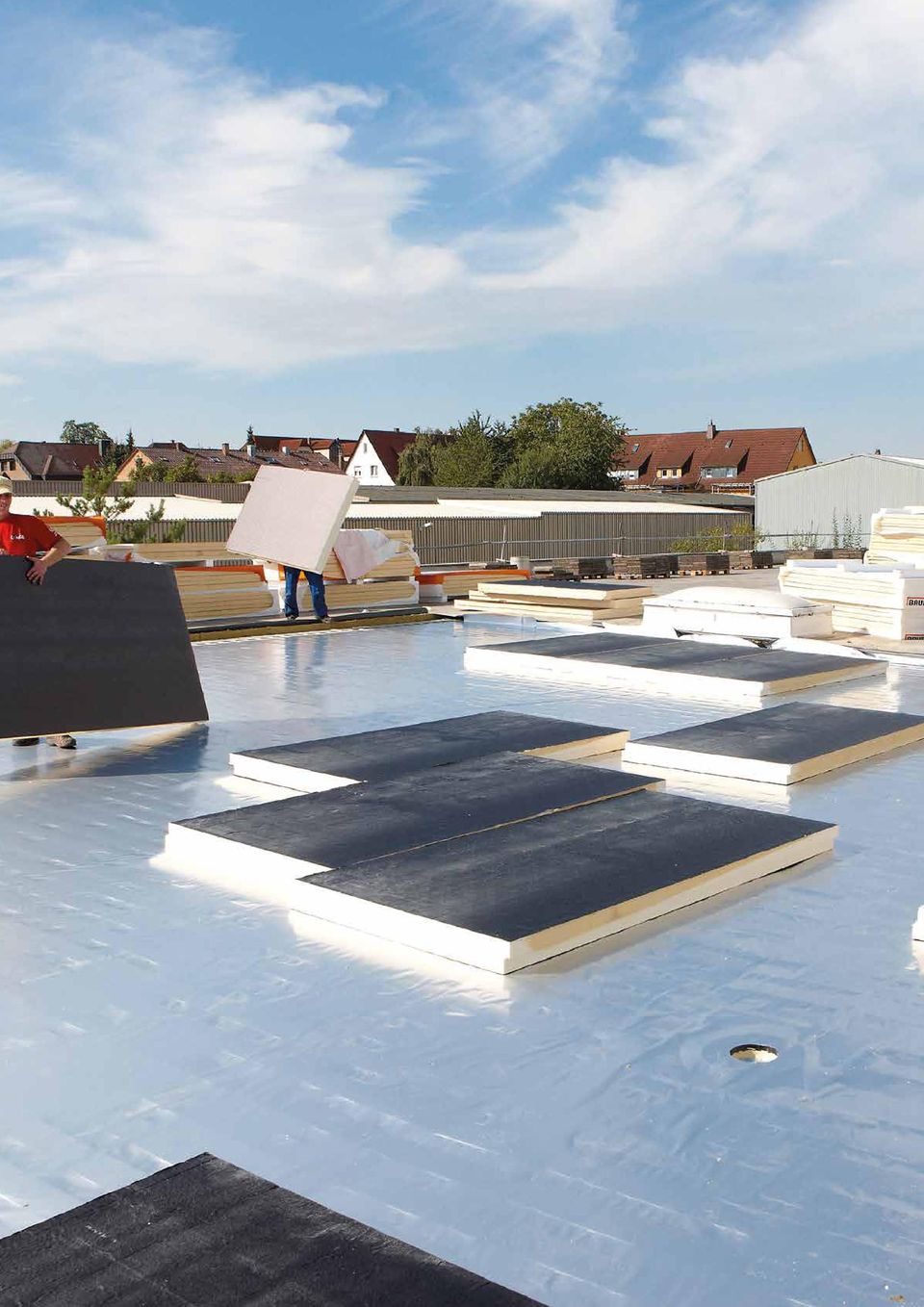

3 3

4 Värmeisolering med BauderPIR Egenskaper som övertygar Bauder är en av de största tillverkarna av styv uretancellplast, ett isoleringsmaterial med överlägsna egenskaper. I en tid då det ställs allt högre krav på värmeisoleringen i syfte att skydda miljön och spara energi, har denna produkt, som Bauder tillverkar under märkesnamnet BauderPIR, blivit ett oumbärligt byggmaterial. BauderPIR BauderPIR är en vidareutvecklad styv uretancellplast med ökat PIRindex vilket ger förbättrade egenskaper. 150 mm 130 mm 110 mm Värmeledningsförmåga W/(m K) Hög isoleringseffekt ger hög energibesparing BauderPIR är det isoleringsmaterial som har den lägsta värmeledningsförmågan. Det uppfyller kraven i den tyska förordningen om energibesparing redan vid små isoleringstjocklekar. 90 mm 70 mm 50 mm 30 mm 10 mm BauderPIR FA BauderPIR FA TE 80 mm 0,023 BauderPIR M/MF 80 mm 0,027 Expanderad polystyren Mineralfibrer 0,040 Cellglas 0,045 I diagrammet visas de olika isoleringsmaterialen. För att uppnå samma U-värde (i detta exempel 0,30 W/m2K), krävs olika tjocklekar av isoleringsmaterialet. BauderPIR: liten isoleringstjocklek hög isoleringseffekt Stabilitet och tryckhållfasthet BauderPIR är ett lämpligt byggmaterial för alla användningsområden och klarar allt från vanlig gångtrafik på låglutande tak till extrema påfrestningar. Temperaturbeständighet Isoleringsmaterial av BauderPIR utmärker sig genom hög värmebeständighet och god dimensionsstabilitet. De isoleringsmaterial av BauderPIR som används inom byggbranschen kan, beroende på rådensitet och ytskikt, användas varaktigt inom alla temperaturområden som är vanliga vid byggen. Kortvariga temperaturbelastningar på upp till 250 C klarar isoleringsmaterial av BauderPIR utan skador. BauderPIR är beständig mot het asfalt och kan tätas med asfalttätskikt på låglutande tak. Kemisk och biologisk beständighet Isoleringsskivor av BauderPIR är beständiga mot de flesta kemiska ämnen som förekommer i praktiska tillämpningar inom bygg- och anläggningsverksamhet. BauderPIR förmultnar inte, är resistent mot mögel och röta, ger inte ifrån sig lukter och är i fysiologiskt avseende riskfri för de tekniska byggtillämpningar som kommer ifråga. 4

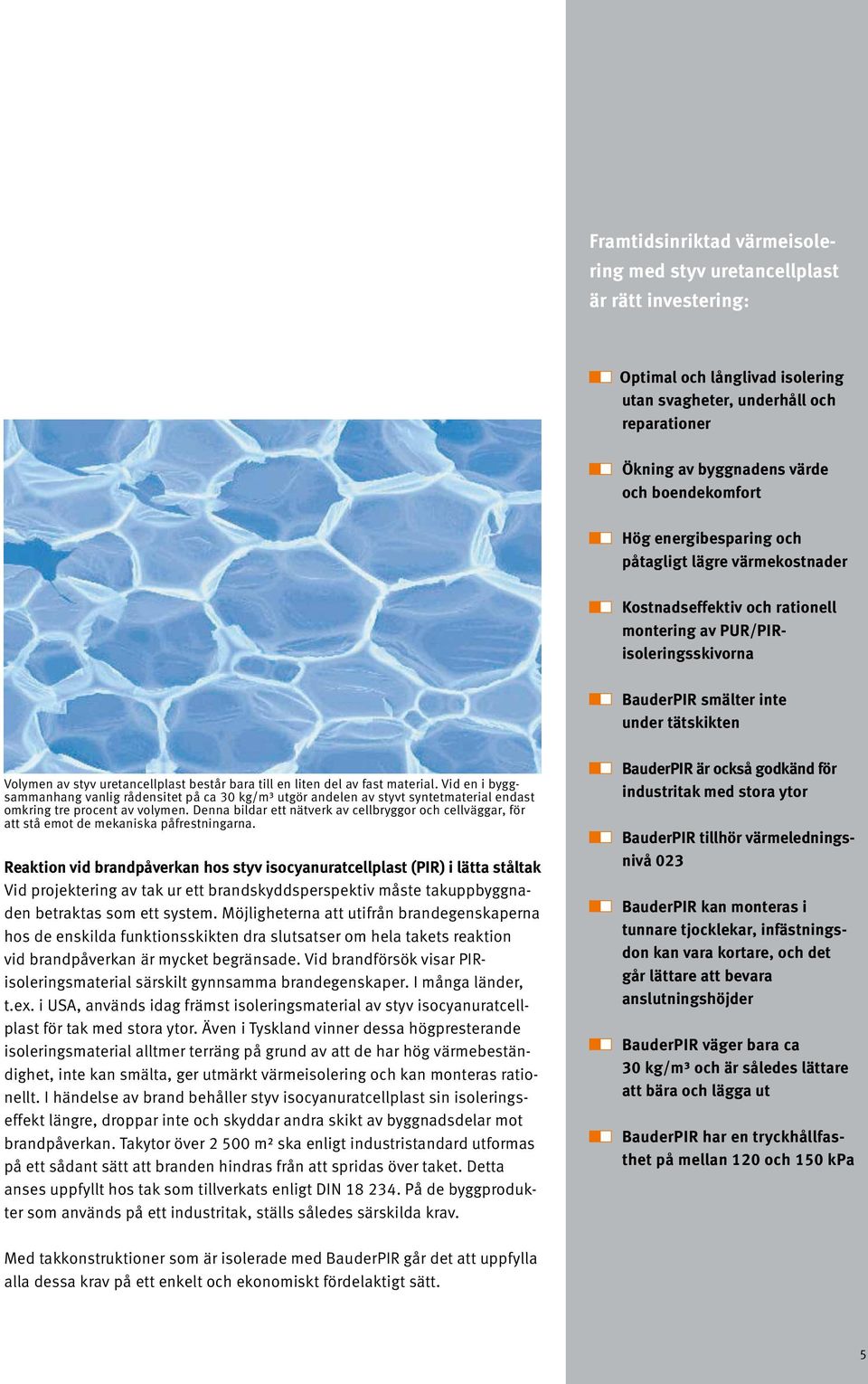

5 Framtidsinriktad värmeisolering med styv uretancellplast är rätt investering: Optimal och långlivad isolering utan svagheter, underhåll och reparationer Ökning av byggnadens värde och boendekomfort Hög energibesparing och påtagligt lägre värmekostnader Kostnadseffektiv och rationell montering av PUR/PIRisoleringsskivorna BauderPIR smälter inte under tätskikten Volymen av styv uretancellplast består bara till en liten del av fast material. Vid en i byggsammanhang vanlig rådensitet på ca 30 kg/m³ utgör andelen av styvt syntetmaterial endast omkring tre procent av volymen. Denna bildar ett nätverk av cellbryggor och cellväggar, för att stå emot de mekaniska påfrestningarna. Reaktion vid brandpåverkan hos styv isocyanuratcellplast (PIR) i lätta ståltak Vid projektering av tak ur ett brandskyddsperspektiv måste takuppbyggnaden betraktas som ett system. Möjligheterna att utifrån brandegenskaperna hos de enskilda funktionsskikten dra slutsatser om hela takets reaktion vid brandpåverkan är mycket begränsade. Vid brandförsök visar PIRisoleringsmaterial särskilt gynnsamma brandegenskaper. I många länder, t.ex. i USA, används idag främst isoleringsmaterial av styv isocyanuratcellplast för tak med stora ytor. Även i Tyskland vinner dessa högpresterande isoleringsmaterial alltmer terräng på grund av att de har hög värmebeständighet, inte kan smälta, ger utmärkt värmeisolering och kan monteras rationellt. I händelse av brand behåller styv isocyanuratcellplast sin isoleringseffekt längre, droppar inte och skyddar andra skikt av byggnadsdelar mot brandpåverkan. Takytor över m² ska enligt industristandard utformas på ett sådant sätt att branden hindras från att spridas över taket. Detta anses uppfyllt hos tak som tillverkats enligt DIN På de byggprodukter som används på ett industritak, ställs således särskilda krav. BauderPIR är också godkänd för. industritak med stora ytor BauderPIR tillhör värmeledningsnivå 023 BauderPIR kan monteras i tunnare tjocklekar, infästningsdon kan vara kortare, och det går lättare att bevara anslutningshöjder BauderPIR väger bara ca 30 kg/m³ och är således lättare att bära och lägga ut BauderPIR har en tryckhållfasthet på mellan 120 och 150 kpa Med takkonstruktioner som är isolerade med BauderPIR går det att uppfylla alla dessa krav på ett enkelt och ekonomiskt fördelaktigt sätt. 5

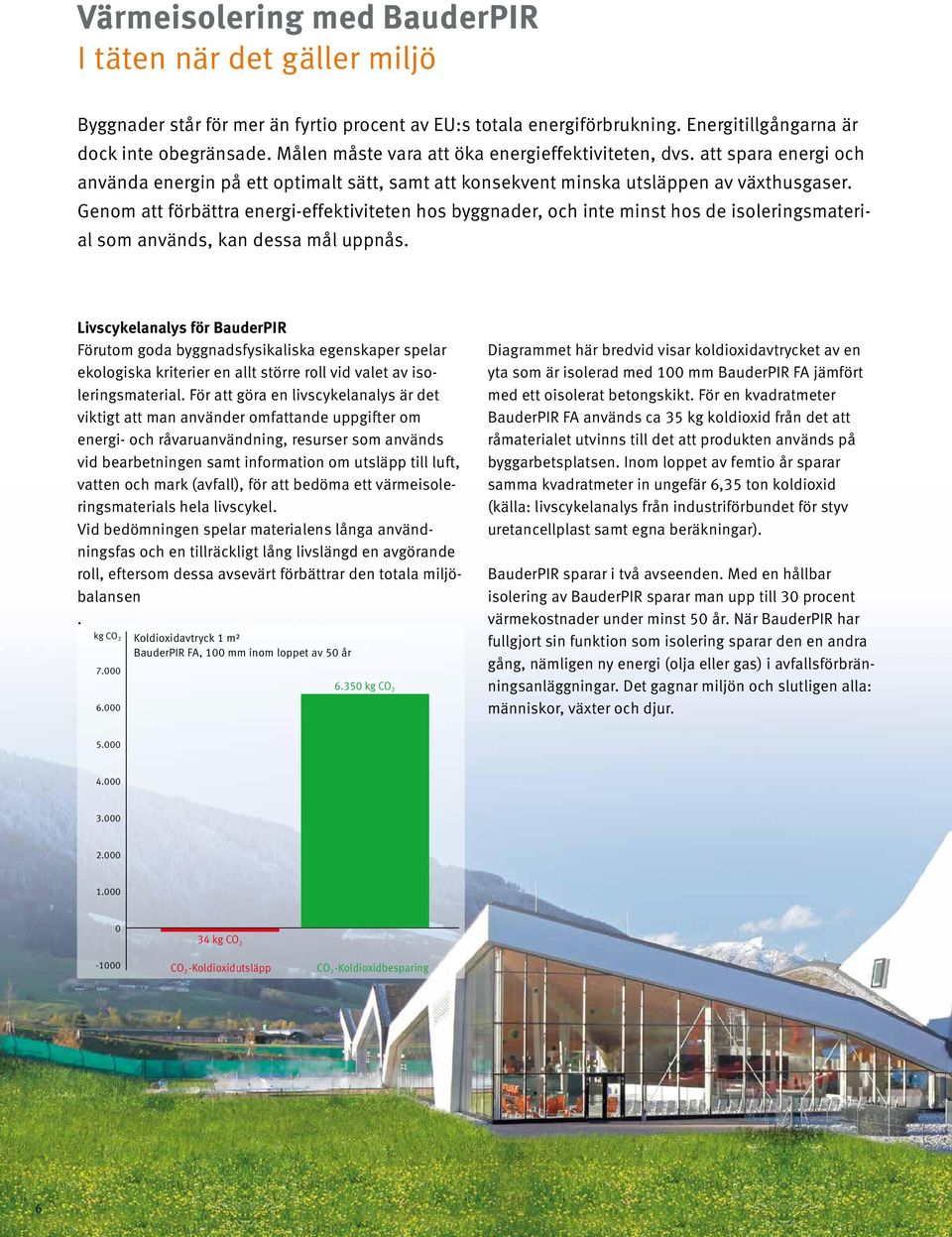

6 Värmeisolering med BauderPIR I täten när det gäller miljö Byggnader står för mer än fyrtio procent av EU:s totala energiförbrukning. Energitillgångarna är dock inte obegränsade. Målen måste vara att öka energieffektiviteten, dvs. att spara energi och använda energin på ett optimalt sätt, samt att konsekvent minska utsläppen av växthusgaser. Genom att förbättra energi-effektiviteten hos byggnader, och inte minst hos de isoleringsmaterial som används, kan dessa mål uppnås. Livscykelanalys för BauderPIR Förutom goda byggnadsfysikaliska egenskaper spelar ekologiska kriterier en allt större roll vid valet av isoleringsmaterial. För att göra en livscykelanalys är det viktigt att man använder omfattande uppgifter om energi- och råvaruanvändning, resurser som används vid bearbetningen samt information om utsläpp till luft, vatten och mark (avfall), för att bedöma ett värmeisoleringsmaterials hela livscykel. Vid bedömningen spelar materialens långa användningsfas och en tillräckligt lång livslängd en avgörande roll, eftersom dessa avsevärt förbättrar den totala miljöbalansen. kg CO Koldioxidavtryck 1 m² BauderPIR FA, 100 mm inom loppet av 50 år kg CO 2 Diagrammet här bredvid visar koldioxidavtrycket av en yta som är isolerad med 100 mm BauderPIR FA jämfört med ett oisolerat betongskikt. För en kvadratmeter BauderPIR FA används ca 35 kg koldioxid från det att råmaterialet utvinns till det att produkten används på byggarbetsplatsen. Inom loppet av femtio år sparar samma kvadratmeter in ungefär 6,35 ton koldioxid (källa: livscykelanalys från industriförbundet för styv uretancellplast samt egna beräkningar). BauderPIR sparar i två avseenden. Med en hållbar isolering av BauderPIR sparar man upp till 30 procent värmekostnader under minst 50 år. När BauderPIR har fullgjort sin funktion som isolering sparar den en andra gång, nämligen ny energi (olja eller gas) i avfallsförbränningsanläggningar. Det gagnar miljön och slutligen alla: människor, växter och djur kg CO 2 CO 2 -Koldioxidutsläpp CO 2 -Koldioxidbesparing 6

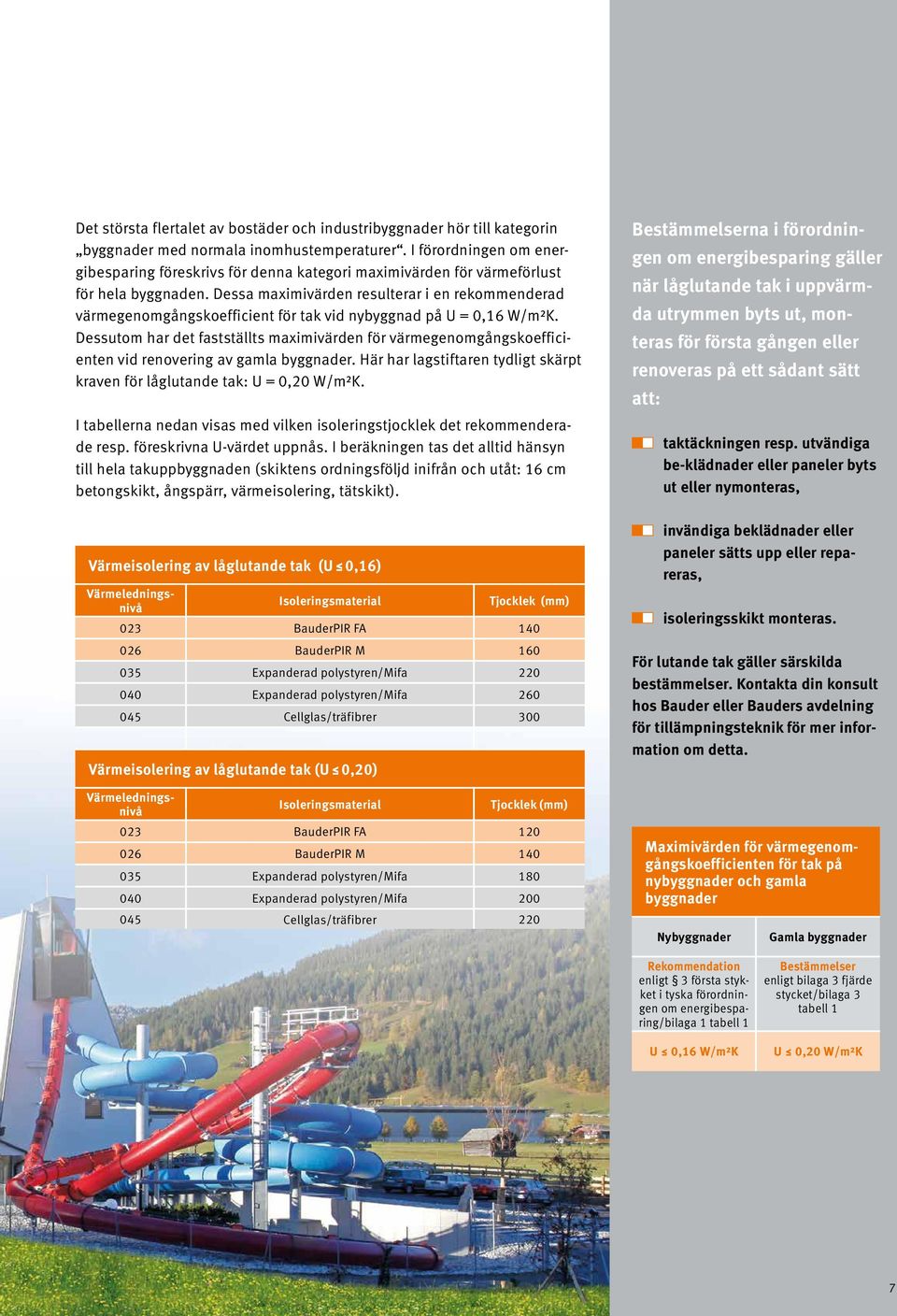

7 Det största flertalet av bostäder och industribyggnader hör till kategorin byggnader med normala inomhustemperaturer. I förordningen om energibesparing föreskrivs för denna kategori maximivärden för värmeförlust för hela byggnaden. Dessa maximivärden resulterar i en rekommenderad värmegenomgångskoefficient för tak vid nybyggnad på U = 0,16 W/m²K. Dessutom har det fastställts maximivärden för värmegenomgångskoefficienten vid renovering av gamla byggnader. Här har lagstiftaren tydligt skärpt kraven för låglutande tak: U = 0,20 W/m²K. I tabellerna nedan visas med vilken isoleringstjocklek det rekommenderade resp. föreskrivna U-värdet uppnås. I beräkningen tas det alltid hänsyn till hela takuppbyggnaden (skiktens ordningsföljd inifrån och utåt: 16 cm betongskikt, ångspärr, värmeisolering, tätskikt). Värmeisolering av låglutande tak (U 0,16) Värmeisolering av låglutande tak (U 0,20) Värmeledningsnivå Isoleringsmaterial Tjocklek (mm) 023 BauderPIR FA BauderPIR M Expanderad polystyren/mifa Expanderad polystyren/mifa Cellglas/träfibrer 300 Värmeledningsnivå Isoleringsmaterial Tjocklek (mm) 023 BauderPIR FA BauderPIR M Expanderad polystyren/mifa Expanderad polystyren/mifa Cellglas/träfibrer 220 Bestämmelserna i förordningen om energibesparing gäller när låglutande tak i uppvärmda utrymmen byts ut, monteras för första gången eller renoveras på ett sådant sätt att: taktäckningen resp. utvändiga be-klädnader eller paneler byts ut eller nymonteras, invändiga beklädnader eller paneler sätts upp eller repareras, isoleringsskikt monteras. För lutande tak gäller särskilda bestämmelser. Kontakta din konsult hos Bauder eller Bauders avdelning för tillämpningsteknik för mer information om detta. Maximivärden för värmegenomgångskoefficienten för tak på nybyggnader och gamla byggnader Nybyggnader Gamla byggnader Rekommendation enligt 3 första stycket i tyska förordningen om energibesparing/bilaga 1 tabell 1 U 0,16 W/m²K Bestämmelser enligt bilaga 3 fjärde stycket/bilaga 3 tabell 1 U 0,20 W/m²K 7

8 Värmeisolering med BauderPIR Alla system i översikt För att alltid uppnå den optimala lösningen för olika byggnader av låglutande tak behövs olika isoleringsskivor. På industritak är stora och lätta skivor mest lämpliga medan på mindre takytor vilka tätas med en asfalt tätskikt är oftast andra mått nödvändiga. BauderPIR FA BauderPIR M/MF Användningsområden stora låglutande industritak, snabb utläggning stora och små ytor, praktiskt format Beskrivning polyiso-hårdskumsskivor med aluminium på båda sidor polyiso-hårdskumsskivor med mineralfleece på båda sidor Utförande planskivor med fals planskivor utan fals (M) planskivor med fals (MF) Skivstorlek 2400 x 1200 mm (inbyggnadsmått: 2385 x 1185 mm) 1200 x 600 mm (inbyggnadsmått: 1185 x 585 mm) Standard tjocklekar 60 bis 200 mm ohne Falz (M): 20 bis 100 mm mit Falz (MF): 40 bis 200 mm Brandegenskaper Klass E enligt DIN EN B2 enligt DIN Klass E enligt DIN EN B2 enligt DIN Tryckhållfasthet 120 kpa ( 0,12 N/mm²) 120 kpa ( 0,12 N/mm²) Värmeledningsförmåga (l) Dimensioneringsvärde (W/mk) DIN Värmeledningsförmåga (EU) DIN EN ,024 (<80 mm) 0,023 ( 80 mm) 0,022 0,029 (<80 mm) 0,027 (80 mm <120 mm) 0,026 ( 120 mm) 0,028 (<80 mm) 0,026 (80 mm <120 mm) 0,025 ( 120 mm) PIR-Index >250 >250 Användningstyp DAA dh; DEO dh DAA dh; DEO dh 8

9 BauderPIR T BauderPIR KOMPAKT BauderPIR FA TE isolering med lutning för låglutande tak säkert mot läckage under tätningen med eller utan lutning terrassisoleringsskiva, praktiskt format polyiso-hårdskumsskivor utan täckskikt lutningsskiva (finns även som plan skiva) utan täckskikt 1200 x 800 mm ovansida med lutning från 20 mm/30 mm, till 400 mm (andra tjocklekar och specialmått på förfrågan) Klass E enligt DIN EN B2 enligt DIN polyiso-hårdskumsskivor utan täckskikt lutningsskiva (finns även som plan skiva) utan täckskikt 600 x 600 mm ovansida med lutning från 20 mm/30 mm, till 400 mm (andra tjocklekar och specialmått på förfrågan) Klass E enligt DIN EN B2 enligt DIN polyiso-hårdskumsskivor med aluminium på båda sidor plan skiva (fals från mm på förfrågan) 1200 x 600 mm 20 till 100 mm Klass E enligt DIN EN B2 enligt DIN kpa ( 0,12 N/mm²) 150 kpa ( 0,15 N/mm²) 120 kpa ( 0,12 N/mm²) 0,028 (<80 mm) 0,027 (80 mm <120 mm) 0,026 ( 120 mm) 0,027 (<80 mm) 0,026 (80 mm <120 mm) 0,025 ( 120 mm) 0,028 (<80 mm) 0,027 (80 mm <120 mm) 0,026 ( 120 mm) 0,027 (<80 mm) 0,026 (80 mm <120 mm) 0,025 ( 120 mm) 0,024 (<80 mm) 0,023 ( 80 mm) 0,022 >250 >250 >250 DAA dh; DEO dh DAA ds DAA dh; DEO dh DAA dh 9

10 BauderPIR FA Det slanka värmeisoleringselementet BauderPIR FA är speciellt konstruerad för användning på lätta industritak. På grund av de goda värmeisoleringsegenskaperna kan isoleringens tjocklek minskas. I kombination med den låga rådensiteten möjliggör detta stora och lätta isoleringsskivor. Med en skiva lägger man en yta på nästan tre kvadratmeter och då väger skivan bara ca nio kilogram (100 mm tjock). Trots detta är BauderPIR FA mycket tryckhållfast. Med BauderPIR FA blir det inga gångvägar, vilket kan förekomma efter tätningsarbeten på andra isoleringsmaterial. Skador på tätskikten orsakade av stela infästningsdon och mjuka underlag är uteslutna med BauderPIR FA. Värmeledningsnivå WLS 023 Omlöpande fals Lågreflekterande yta Enkel och snabb bearbetning Låg rådensitet Hög tryckhållfasthet, alltså inga gångvägar som vid mjuka isoleringsmaterial Värmeledningsnivå (WLS) 023 Isoleringselementet BauderPIR FA har den lägsta värmeledningsförmågan. Värmegenomgångskoefficienten (U-värdet) för en 12 cm tjock skiva uppgår till bara 0,20 W/m²K. För att uppnå samma U-värde som för en vanlig isolering i värmeledningsgrupp 040, kan BauderPIR FA vara ca 80 mm tunnare. Det gör att det går lättare att åstadkomma alla an-slutningshöjder, och man kan dessutom välja kortare infästningselement. Det sparar tid och pengar. Det är inte nödvändigt att montera flera värmeisoleringsskikt Stort format (2400 x 1200 mm), liten arbetsinsats Tid är pengar och därför är det avgörande hur många kvadratmeter värmeisolering som kan läggas ut i en arbetsgång. För att möjliggöra en så kostnadseffektiv hantering som möjligt, har Bauder dimensionerat elementen BauderPIR FA så att förhållandet mellan skivans storlek och vikt är optimal. 10

11 BauderPIR FA Teknisk data Beskrivning Användningsområde Täckskikt Polyiso-hårdskum-skivor enligt DIN EN Värmeisolering under tätskikt Aluminium Längd (mm) DIN EN Bredd (mm) DIN EN Omlöpande fals, tillförlitlig sammanfogning För att det ska vara smidigt att foga ihop de enskilda isoleringsskivorna vid utläggningen, har BauderPIR FA-skivorna försetts med en omlöpande fals för snabbt och säkert arbete. Lågreflekterande aluminiumyta En speciallackering absorberar upp till 80 procent av det solljus som annars skulle reflekteras. Enkel och snabb bearbetning Liksom för alla BauderPIR isoleringsmaterial gäller även för BauderPIR FA att skivorna kan skäras till exakt efter mått med enkla verktyg (kniv eller såg), och att de med lätthet kan borras, skruvas, spikas och limmas. BauderPIR FA kan läggas löst med pålagd last. Skivorna kan också limmas mot eller fästas mekaniskt på underlaget. För att få en plan yta ska fem infästningselement användas för varje skiva. Infästningen sker i hörnen och i skivans mitt. Tjocklek (mm) DIN EN 823 Tryckhållfasthet DIN EN 826 Reaktion vid brandpåverkan Värmeledningsförmåga (l) Dimensioneringsvärde (W/mk) Värmeledningsnivå (WLS) (D) Värmeledningsförmåga (EU) DIN EN DIN DIN /80/100/120 40/160/180/ kpa ( 0,12 N/mm²) Klass E B2 DIN EN ,022 Vattenabsorption (Vol%) DIN EN max. 3 PIR Index > 250 0,024 (<80 mm) 0,023 ( 80 mm) 024 (<80 mm) 023 ( 80 mm) Särskilt lämplig för den nedan beskrivna uppbyggnaden med kallsjälvklistrande takduk av typ BauderTEC KSA DUO För att förhindra att den öppna lågan orsakar skador på aluminiumbeläggningen eller eventuellt gör att denna lossnar när man använder svetsmetoden, appliceras den kallsjälvklistrande takduken BauderTEC KSA DUO som första tätskikt. Då brinner inget, skivorna skadas inte och värmeisoleringsskiktet är genomgående likformigt. Dessutom är det ett rent arbete. Som tätovanskikt rekommenderas att svetsa Bauder polymerasfaltmatta BauderKARAT över hela ytan. Kostnadseffektiv lösning för lätta industritak Bauder THERMOPLAN T är ett syntetiskt tätskikt av högsta kvalitet baserat på flexibla polyolefiner. Produkten möjliggör särskilt snabb och effektiv tätning av lätta industritak. Exempel på systemuppbyggnad: BauderPIR FA med syntetiskt tätskikt 11

12 BauderPIR M/MF Det lätthanterliga värmeisoleringselementet BauderPIR M/MF:s lätthanterliga format underlättar utläggningen särskilt på mindre takytor. Värmeledningsnivå WLS 026 / WLS 027 / WLS 029 Omlöpande fals möjlig Enkel och snabb bearbetning Låg rådensitet Hög tryckhållfasthet, alltså inga gångvägar som vid mjuka isoleringsmaterial. Snabb bearbetning BauderPIR M lämpar sig särskilt bra för bearbetning med snabbsvetsbara tätskiktsmattor. Genom beläggningen av mineralfiberduk tål isoleringsskivornas yta att kortvarigt utsättas för den öppna lågan. BauderPIR M kan klistras mot underlaget genom att till exempel klistras in i asfaltremsorna på de snabbsvetsbara tätskiktsmattorna BauderTHERM DS1 DUO eller BauderTHERM DS2. 12

13 BauderPIR M/MF Teknisk data Beskrivning Användningsområden Täckskikt Polyiso-hårdskum-skivor enligt DIN EN Värmeisolering under tätskikt Mineralfleece Längd (mm) DIN EN Bredd (mm) DIN EN Tjocklek (mm) utan fals (M) Tjocklek (mm) med fals (MF) DIN EN 823 DIN EN 823 Tryckhållfasthet DIN EN 826 Reaktion vid brandpåverkan Värmeledningsförmåga (l) Dimensioneringsvärde (W/mk) DIN EN DIN DIN , 30, 40, 50, 60, 80, , 50, 60, 80, 100, 120, 140, 160, 180, kpa ( 0,12 N/mm²) Klass E B2 0,029 (<80 mm) 0,027 (80 - <120 mm) 0,026 ( 120 mm) Värmeledningsnivå (WLS) (D) Värmeledningsförmåga (EU) DIN EN (<80 mm) 027 (80 <120 mm) 026 ( 120 mm) 0,028 (<80 mm) 0,026 (80 <120 mm) 0,025 ( 120 mm) Vattenabsorption (Vol%) DIN EN max. 3 PIR Index > 250 Bauder PIR M / MF På grund av beläggningen av mineralfiberduk hör isoleringsskivor med en tjocklek på upp till 80 mm till värmeledningsnivå 029. Hos tjockare skivor är värmeledningsförmågan 0,027 W/(m K) och när de är tjockare än 120 mm bara 0,026 W/(m K). Från en tjocklek på 40 mm kan isoleringsskivorna tillverkas med en fals. Skivor som är tjockare än 120 mm förses standardmässigt med fals. Exempel på systemuppbyggnad: BauderPIR M med 2-lags asfalttätskikt och takvegetation 13

14 BauderPIR T Planera taklutningen med värmeisoleringen Alla typer av tak, oavsett om det handlar om en konstruktion av armerad betong eller ett lätt tak av trapetsplåt, bågnar på grund av egentyngden och brukslasten. Takbrunnar placeras ofta i närheten av stöden och befinner sig således för det mesta på höjdpunkter. I de bågnande ytorna blir vattnet stående och bildar pölar. Tätningen belastas dels av temperaturgränserna längs vattenpölarna och dels av smutsavlagringar som ofta finns vid sådana bottenpunkter. Fördelarna hos BauderPIR T isoleringsskivor med lutning: Förplanerad lutning utan tunga. konstruktioner. Lutning och värmeisolering i en arbetsgång. Exempel på ett lutningsschema: (skivans tjocklek i mm) Höjdpunkt Låg skiktuppbyggnad Hög tryckhållfasthet. Utmärkta monteringsegenskaper brunn Höjdpunkt brunn Höjdpunkt 14

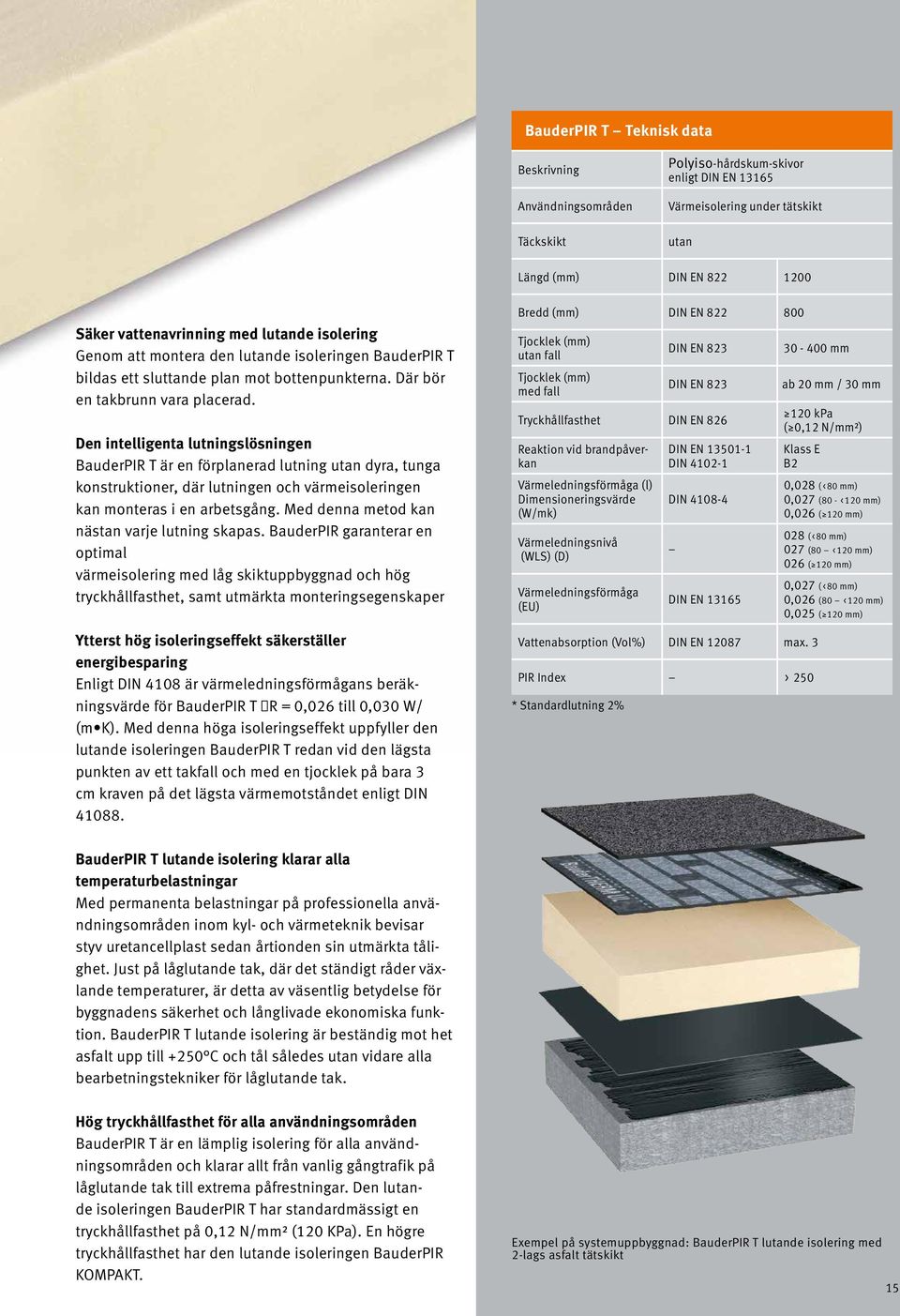

15 BauderPIR T Teknisk data Beskrivning Användningsområden Täckskikt Polyiso-hårdskum-skivor enligt DIN EN Värmeisolering under tätskikt utan Längd (mm) DIN EN Säker vattenavrinning med lutande isolering Genom att montera den lutande isoleringen BauderPIR T bildas ett sluttande plan mot bottenpunkterna. Där bör en takbrunn vara placerad. Den intelligenta lutningslösningen BauderPIR T är en förplanerad lutning utan dyra, tunga konstruktioner, där lutningen och värmeisoleringen kan monteras i en arbetsgång. Med denna metod kan nästan varje lutning skapas. BauderPIR garanterar en optimal värmeisolering med låg skiktuppbyggnad och hög tryckhållfasthet, samt utmärkta monteringsegenskaper Ytterst hög isoleringseffekt säkerställer energibesparing Enligt DIN 4108 är värmeledningsförmågans beräkningsvärde för BauderPIR T R = 0,026 till 0,030 W/ (m K). Med denna höga isoleringseffekt uppfyller den lutande isoleringen BauderPIR T redan vid den lägsta punkten av ett takfall och med en tjocklek på bara 3 cm kraven på det lägsta värmemotståndet enligt DIN Bredd (mm) DIN EN Tjocklek (mm) utan fall Tjocklek (mm) med fall DIN EN 823 DIN EN 823 Tryckhållfasthet DIN EN 826 Reaktion vid brandpåverkan Värmeledningsförmåga (l) Dimensioneringsvärde (W/mk) Värmeledningsnivå (WLS) (D) Värmeledningsförmåga (EU) DIN EN DIN DIN DIN EN mm ab 20 mm / 30 mm 120 kpa ( 0,12 N/mm²) Klass E B2 Vattenabsorption (Vol%) DIN EN max. 3 PIR Index > 250 * Standardlutning 2% 0,028 (<80 mm) 0,027 (80 - <120 mm) 0,026 ( 120 mm) 028 (<80 mm) 027 (80 <120 mm) 026 ( 120 mm) 0,027 (<80 mm) 0,026 (80 <120 mm) 0,025 ( 120 mm) BauderPIR T lutande isolering klarar alla temperaturbelastningar Med permanenta belastningar på professionella användningsområden inom kyl- och värmeteknik bevisar styv uretancellplast sedan årtionden sin utmärkta tålighet. Just på låglutande tak, där det ständigt råder växlande temperaturer, är detta av väsentlig betydelse för byggnadens säkerhet och långlivade ekonomiska funktion. BauderPIR T lutande isolering är beständig mot het asfalt upp till +250 C och tål således utan vidare alla bearbetningstekniker för låglutande tak. Hög tryckhållfasthet för alla användningsområden BauderPIR T är en lämplig isolering för alla användningsområden och klarar allt från vanlig gångtrafik på låglutande tak till extrema påfrestningar. Den lutande isoleringen BauderPIR T har standardmässigt en tryckhållfasthet på 0,12 N/mm² (120 KPa). En högre tryckhållfasthet har den lutande isoleringen BauderPIR KOMPAKT. Exempel på systemuppbyggnad: BauderPIR T lutande isolering med 2-lags asfalt tätskikt 15

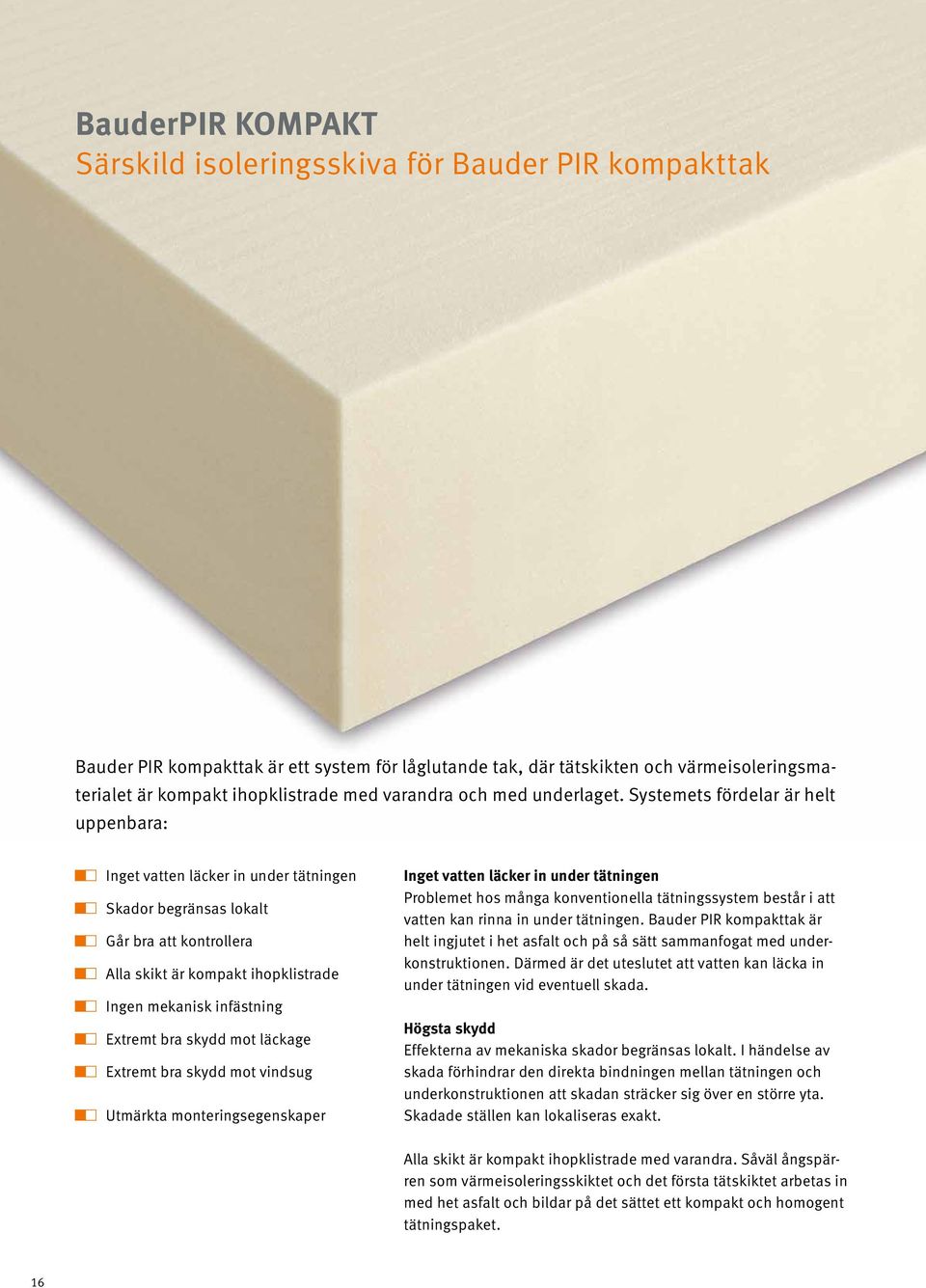

16 BauderPIR KOMPAKT Särskild isoleringsskiva för Bauder PIR kompakttak Bauder PIR kompakttak är ett system för låglutande tak, där tätskikten och värmeisoleringsmaterialet är kompakt ihopklistrade med varandra och med underlaget. Systemets fördelar är helt uppenbara: Inget vatten läcker in under tätningen Skador begränsas lokalt Går bra att kontrollera Alla skikt är kompakt ihopklistrade Ingen mekanisk infästning Extremt bra skydd mot läckage Extremt bra skydd mot vindsug Utmärkta monteringsegenskaper Inget vatten läcker in under tätningen Problemet hos många konventionella tätningssystem består i att vatten kan rinna in under tätningen. Bauder PIR kompakttak är helt ingjutet i het asfalt och på så sätt sammanfogat med underkonstruktionen. Därmed är det uteslutet att vatten kan läcka in under tätningen vid eventuell skada. Högsta skydd Effekterna av mekaniska skador begränsas lokalt. I händelse av skada förhindrar den direkta bindningen mellan tätningen och underkonstruktionen att skadan sträcker sig över en större yta. Skadade ställen kan lokaliseras exakt. Alla skikt är kompakt ihopklistrade med varandra. Såväl ångspärren som värmeisoleringsskiktet och det första tätskiktet arbetas in med het asfalt och bildar på det sättet ett kompakt och homogent tätningspaket. 16

17 BauderPIR KOMPAKT Teknisk data Beskrivning Användningsområden Täckskikt Polyiso-hårdskum-skivor enligt DIN EN Värmeisolering under tätskikt för montering i hetasfalt utan Längd (mm) DIN EN Bredd (mm) DIN EN Utmärkt isolering Isoleringsmaterialet polyuretan imponerar med mycket bra värmeisoleringsegenskaper vid liten tjocklek. Enkel och snabb bearbetning De lätthanterliga isoleringsskivorna går lätt att skära och således snabbt att bearbeta. Dessutom dammar de nästan inte alls vid bearbetningen. Isolering med lutning BauderPIR KOMPAKT isoleringsskivor finns också att få som isoleringsskivor med lutning. Standardlutning är två procent. Tjocklek (mm) utan fall Tjocklek (mm) med fall DIN EN 823 DIN EN 823 Tryckhållfasthet DIN EN 826 Reaktion vid brandpåverkan Värmeledningsförmåga (l) Dimensioneringsvärde (W/mk) Värmeledningsnivå (WLS) (D) Värmeledningsförmåga (EU) DIN EN DIN DIN DIN EN mm ab 20 mm / 30 mm 150 kpa ( 0,15 N/mm²) Klass E B2 Vattenabsorption (Vol%) DIN EN max. 3 PIR Index > 250 * Standardgefälle 2% 0,028 (<80 mm) 0,027 (80 - <120 mm) 0,026 ( 120 mm) 028 (<80 mm) 027 (80 <120 mm) 026 ( 120 mm) 0,027 (<80 mm) 0,026 (80 <120 mm) 0,025 ( 120 mm) Skydd mot vindsug Testad upp till 100 meters byggnadshöjd. Brandskydd Provningar som har genomförts vid forskningscentrumet för brandskydd i Karlsruhe enligt provningsförfarande 3 i ENV DIN V 1187, har visat att tak med BauderPIR M resp. cellglas T4 vid brand uppifrån reagerar oproblematiskt även vid ökad brandbelastning. Egenskapen brännbart hos det använda isoleringsmaterialet BauderPIR har ingen negativ effekt. Hög tålighet På grund av den särskilda sammansättningen är BauderPIR KOMPAKT ytterst dimensionsstabil och extremt tålig. PIR-index > 250, tryckhållfasthet = 150 kpa. Liten tyngd lätthanterlig storlek BauderPIR KOMPAKT isoleringsskivor är lätta, och med en storlek på 600 x 600 mm särskilt lätthanterliga. Det märks också vid kalkyleringen. Exempel på systemuppbyggnad: Bauder PIR kompakttak med lutning 17

18 BauderPIR FA TE Värmeisoleringselement för terrasser och balkonger Vill man skydda de boningsrum som ligger under terrassen mot energiförluster, är en optimal isolering inte bara absolut nödvändig utan även föreskriven i lag. I det sammanhanget uppnår BauderPIR de bästa isoleringsvärdena som finns. Inga värmebryggor och inget svinn. Med förordningen om energibesparing har de lagliga kraven på värmeisolering skärpts ännu mer. Det gör det ännu viktigare att välja rätt isoleringsmaterial och montera det med hantverksmässig omsorg, eftersom senare reparationer är dyra och kräver mycket arbete. Isoleringsmaterial med hög isoleringseffekt uppnår det nödvändiga isoleringsvärdet redan vid liten tjocklek. Vid renovering, när terrassuppbyggnaden bara får ha en begränsad höjd, är detta av särskild vikt. Boendekomfort uppnår man inte bara med rätt värmeisolering även stegljudsdämpningen utgör en väsentlig del vid projekteringen av en terrass. Bauder erbjuder talrika system som är testade enligt DIN EN ISO och ger ett säkert skydd för boningsrummen under terrassen mot energiför-luster och buller från stegljud. De fuktbeständiga BauderPIR isoleringsskivorna har i årtionden bevisat sitt värde i praktiken. BauderPIR isoleringsskivor har den lägsta värmeledningsförmågan av alla kända isoleringsmaterial samtidigt som de har den minsta tjockleken. Det minskar skiktuppbyggnaden betydligt. Tryckhållfastheten hos BauderPIR är 0,12 N/mm². Skivorna är dimensionsstabila och står emot stora påfrestningar. Optimerat format för terrasser 1200 mm x 600 mm. Går mycket bra att bearbeta Med kniv eller sågsvans går det lekande lätt att skära till BauderPIR isoleringsskivor på plats exakt efter mått. Det påtryckta rutmönstret tjänar som hjälp vid tillskärningen. Exempel på systemuppbyggnad: BauderPIR FA TE 18

19 BauderPIR FA TE Teknisk data Beskrivning Användningsområden Täckskikt Polyiso-hårdskum-skivor enligt DIN EN Terrasser Aluminium Längd (mm) DIN EN Bredd (mm) DIN EN Tjocklek (mm) DIN EN , 30, 40, 50, 60, 70, 80, 100 När det inte är möjligt att använda BauderPIR FA TE på grund av den skiktuppbyggnad som krävs, utgör de extremt tunna specialutformade isoleringsskivorna BauderVIP TE ett intressant alternativ: BauderVIP TE är en innovativ lösning för värmeisolering av terrasser med särskilt låg skiktuppbyggnad. Tack vare den högisolerande, mycket platta vakuumisoleringskärnan (lambda 0,007) är det möjligt att bevara anslutningshöjder som inte går att bevara med konventionella isoleringsmaterial. Tryckhållfasthet DIN EN kpa ( 0,12 N/mm²) Reaktion vid brandpåverkan Värmeledningsförmåga (l) Dimensioneringsvärde (W/mk) Värmeledningsnivå (WLS) (D) DIN EN DIN DIN Klass E B2 0,024 (<80 mm) 0,023 ( 80 mm) 024 (<80 mm) 023 ( 80 mm) Värmeledningsförmåga (EU) DIN EN ,022 Vattenabsorption (Vol%) DIN EN max. 3 PIR Index > 250 Ytterligare information hittar du i vår broschyr SYSTEM FÖR TERRASSER, kompletta lösningar för terrasstak och balkong och på våra webbsidor.. 19

20 Monteringsanvisning BauderPIR FA / M / MF 1. Mekanisk infästning BauderPIR takisoleringsskivor kan fästas in mekaniskt. För att uppnå hållfastheten mot vindsug, måste man använda infästningselement som är godkända för det aktuella underlaget. Oberoende av detta ska det användas fem element för stora skivor (2400 x 1200 mm) för att få en plan yta vid infästningen. Fastsättningen sker i hörnen och i skivans mitt. För små skivor räcker det med två infästningsdon per skiva. Vid objektspecifika egenheter kan den nödvändiga klistermängden öka. För klistring får uteslutande Bauders klister för industritak användas. Vid planerad användning av ett annat klister och objektspecifika egenheter, vänligen informera dig hos Bauders avdelning för tillämpningsteknik. Infästningsdon för skivor: Såvida inget annat anges i en beräkning av vindsuget, är avståndet mellan klistersträngarna vid strängklistring maximalt 20 cm och avståndet från skivans kant maximalt 10 cm. Vid profilplåttak måste BauderPIR takisoleringsskivorna klistras mot överramen. Ytterligare mekanisk infästning kan eventuellt behövas i kant- och hörnområden. Antalet infästningselement framgår av standarden DIN EN Utläggning i två skikt är möjlig. stora skivor (1200 x 2400 mm) små skivor 600 x 1200 mm 2. Kallklistring BauderPIR takisoleringsskivor kan klistras med Bauders klister för industritak. Vid det här monteringssättet måste det åstadkommas en fast bindning genom att stryka på Bauders klister för industritak i monteringstillstånd i jämna strängar mellan varje BauderPIR takisoleringsskiva och underlaget. Förbrukningen är t.ex. 200 g/m². Beroende på vindsuget kan det också gå åt mer. 3. Inklistring i BauderTHERM DS1 DUO eller BauderTHERM DS2 Om ångspärren BauderTHERM DS1 DUO eller BauderTHERM DS2 har monterats på ett fackmässigt sätt, kan asfaltremsorna på ovansidan aktiveras med brännaren och BauderPIR klistras in. Därefter är det inte längre möjligt att rikta eller förskjuta isoleringsskivorna. För att säkerställa en klisteryta på minst 40 procent, rekommenderas det här monteringssättet endast för tillräckligt plana underlag. Vid för tjocka T-skarvöverlapp ska dessa hettas upp och jämnas ut under högt tryck, eller så ska isoleringsmaterialet skäras bort vid dessa ställen. Vid tre graders taklutning ska isoleringsmaterialet som klistrats in i THERM-remsor dessutom säkras mot nedglidning 20

21 4. Varmklistring (endast BauderPIR M/MF) BauderPIR takisoleringsskivor är beständiga mot het asfalt upp till +250 C och kan därför klistras mot underlaget med het flytande asfaltmassa över hela ytan. För delvis klistring med het flytande asfaltmassa måste minst 50 procent jämnt fördelat av varje BauderPIR takisoleringsskiva i monteringstillstånd vara fastklistrad mot underlaget. Klistring med het asfalt (BauderPIR M / MF): Rätt: klistring i slingrande linjer Fel: punktuell klistring Metoden med att hälla klistret i slingrande linjer har visat sig fungera väl. Den punktuella klistringen är däremot fel och kan leda till skador. Förbrukningen av klistermassa av het asfalt är beroende av underlaget och uppgår till minst 1,5 kg/m² vid delvis klistring. Bearbetningstemperaturen ligger vid 180 C. BauderPIR takisoleringsskivor läggs i ett skikt och fogas ihop tätt intill varandra. Om BauderPIR M/MF-skivor med en tjocklek av mindre än 80 mm klistras in i het asfalt, kan de deformeras på grund av värmebelastningen. En utläggning i två skikt är inte möjlig, eftersom det kan antas leda till värmeuppdämning. Skivor med fals på alla sidor förhindrar värmebryggor lika tillförlitligt. 5. Montering på träpanel På träpanelen ska ett skiljeskikt (asfaltduk) spikas över hela ytan i enlighet med riktlinjerna om låglutande tak resp. standarden DIN EN På detta svetsas en ångspärr med finkornig beläggning på ytan. Klistringen av BauderPIR takisoleringsskivorna kan ske genom applicering av Bauders klister för industritak i jämna strängar enligt beskrivningen i punkt Lös utläggning BauderPIR FA/M/MF kan endast läggas ut löst om takets tätskikt och den nödvändiga lasten över ytan läggs på omedelbart, och om det finns tillräckliga fastsättningsmöjligheter vid takets kanter. Vid byggen brukar det gå en viss tid mellan utläggningen av tätskikten och påläggningen av lasten, och därför rekommenderas generellt att klistra skivorna. Om flera skikt av isoleringsmaterial monteras, ska dessa klistras ihop med varandra med Bauders klister för industritak eller fästas mekaniskt på underlaget. Allmänna anvisningar Vid tätskikt av högpolymermaterial måste det ses till att den utlagda värmeisoleringen bildar en jämn yta! BauderPIR är inte beständig mot alla lösningsmedel. Därför måste en direkt inverkan undvikas. Även en indirekt inverkan kan eventuellt ha en negativ effekt på isoleringsmaterialets struktur. Förvara BauderPIR takisoleringsskivor torrt, och skydda dem mot fukt och direkt solljus vid transport och montering! Vid objektspecifika egenheter, vänligen informera dig hos Bauders avdelning för tillämpningsteknik. 21

22 Monteringsanvisning BauderPIR T med lutning BauderPIR T isoleringsskivor med lutning (1200 x 800 mm) kan principiellt byggas in i alla taksystemuppbyggnader som inte är ventilerade. Skiktuppbyggnaden anpassas till de byggnadsfysikaliska och tekniska kraven i projekteringen. Montering med ränndalsskivor Skivornas mått är 800 x 800 mm. På ytan finns antingen en nedsänkt eller en upphöjd linje. Vid användning av dessa specialskivor kan nedsänkta och upphöjda linjer tillverkas utan extra bearbetningskostnad och utan spill. Rekommenderad skiktuppbyggnad för ett låglutande tak som inte är ventilerat 1 Vidhäftningsgrund: Burkolit V 2 Ångspärr: BauderFLEX DNA 3 Värmeisoleringsskikt: BauderPIR T 4 Första tätskikt och skikt för utjämning av ångtryck: BauderTHERM UL 50 5 Tätningens ovanskikt: BauderKARAT Klistring av isoleringsskivorna Klistringen av BauderPIR T isoleringsskivor med lutning sker vanligtvis med Bauders klister för industritak som appliceras i strängar. Förbrukningen är till exempel 200 gr/m², men beroende på vindlasten kan det också gå åt mer (följ DIN EN ). Alternativt kan klistringen ske med het asfalt som appliceras i strängar. För att på ett säkert sätt förhindra att isoleringsskivorna deformeras på grund av den heta asfalt, måste BauderPIR T-skivorna vara minst 100 mm tjocka. Det går också att fästa skivorna mekaniskt på underlaget med två lämpliga infästningsdon för isoleringsmaterial per skiva. Montering med gering Här skärs isoleringsskivorna till på byggarbetsplatsen och placeras intill varandra på ett sådant sätt att det bildas jämna nedsänkta eller upphöjda linjer. Med den här lösningen måste man räkna med ett visst spill. BauderPIR T lämpar sig inte för lös utläggning. En utläggning av flera skikt av isoleringsskivor i het asfalt är inte möjlig, eftersom det kan antas leda till värmeuppdämning. För denna tillämpning ska Bauders klister för industritak användas. Skivans format: 1200 x 800 mm, lutning: 2,0 % 22

23 Montering med sammanfogning Nästan inget spill särskilt ekonomiskt. I ränndalen i skarven mellan skivorna bildas små fördjupningar som fylls med het asfalt. Vid framställningen av den upphöjda linjen bildas små upphöjningar som lätt kan skäras bort med en stor sågsvans. Bauders linjära avvattningssystem Med Bauders linjära avvattningssystem går det att skapa en tvärlutning mellan takbrunnarna på ett mycket kostnadseffektivt sätt och utan att öka pålagda laster. Märkning Isoleringsmaterialets tjocklek anges på lutningsskivornas frontsida. En pil markerar skivans ovansida. Om takytan är uppdelad i flera delytor, så finns de olika ordernumren på etiketten och monteringsschemat. Skivor med nedsänkta och upphöjda linjer är märkta som sådana, och en pil pekar mot höjdpunkten. Förvara BauderPIR isoleringsskivor med lutning torrt, och skydda dem mot fukt vid transport och montering. Regnvatten som annars skulle ligga kvar i ränndalarna, avleds istället till takbrunnarna. Leverans BauderPIR T isoleringsskivor med lutning klassificeras, märks och levereras i krympfilmförpackning. Den beräknade mängden (antalet skivor) ger inte alltid hela paket. I sådana fall förpackas de återstående skivorna i samlingspaket. 23

24 Monteringsanvisning BauderPIR KOMPAKT I Bauder PIR kompakttak klistras tätskikten och värmeisoleringsmaterialet ihop kompakt sinsemellan och mot underlaget. Underlag Underlagets jämnhet måste minst motsvara standarden DIN (måttoleranser inom byggnation ovan jord). Ojämnheter upp till ca 5 mm kan jämnas ut med het asfalt. Vid underlag med för stora ojämnheter bildas håligheter. Mot underlag med sprickor (eventuellt vid lutande betonggolv) kan ångspärren inte klistras på ett läckagesäkert sätt. Montering av isoleringsskivor Under hela monteringen får det inte regna, och underlaget måste vara torrt. Isoleringsskivor som har blivit fuktiga får inte byggas in. Fukt leder till blåsbildning i tätningen. Förberedande arbeten Takdukens temperatur, yttertemperaturen och underlagets temperatur måste vara över +5 C. Rengör betongskiktet genom att sopa det med en hård kvast. Påför en asfaltbaserad mellanstrykning (Bauder Burkolit V) på det torra betongskiktet. Förbrukningen är ca 0,3 kg/m². Ångspärr Klistra ångspärren BauderKOMPAKT DSK i het asfalt över hela ytan. Beroende på underlaget är förbrukningen ca 2,5 kg/m². På betongunderlag i kombination med en asfaltängd på minst 2,5 kg/m² behöver ångspärren BauderKOMPAKT DSK inte monteras med överlapp. På så sätt undviks ytterligare ojämnheter under isoleringsskivorna. Viktiga instruktioner: Förvara BauderPIR isoleringsskivor torrt, och skydda dem mot fukt vid transport och montering! Förvara inte isoleringsskivorna i vattenpölar. Om de inte förvaras under tak, ska isoleringsskivorna täckas över med folie. Inbyggnad av fukt leder till blåsbildning i tätningen. BauderPIR är inte beständig mot alla lösningsmedel. All direkt eller indirekt inverkan måste undvikas permanent. Häll het asfalt med 180 C på den utlagda ångspärren. Förbrukningen är minst 4 kg/m². Beroende på underlaget kan det också gå åt betydligt mer. Doppa två sidoytor på BauderPIR KOMPAKT isoleringsskivan i den uthällda klistermassan av asfalt. Montera BauderPIR KOMPAKT isoleringsskivorna med förskjutna skarvar som pressas ihop, korsskarvar ska undvikas. Skjut ihop skivorna diagonalt, så att skarvarna är helt fyllda med het asfalt. Vid isoleringsmaterial med större tjocklekar måste het asfalt hällas i skarvarna uppifrån, så att de fylls helt. Isoleringsskivorna ska säkras mot förskjutning (t.ex. med spikbrädor) tills asfalt har kallnat tillräckligt mycket. Skivor som är tunnare än 60 mm kan deformeras på grund av den heta asfalten. Vid skivor som är tjockare än 160 mm är det i praktiken knappast möjligt att hölja in varje enskild skiva runt om med het asfalt. Dra av het asfalt som tränger ut ur skarvarna med nästa BauderPIR KOMPAKT isoleringsskiva, och fördela det jämnt. Strö ut finkornigt material över överflödig klistermassa. En montering av flera skikt av BauderPIR KOMPAKT isoleringsskivor är inte möjlig, eftersom det kan antas leda till värmeuppdämning. 24

25 Grova ojämnheter i PIR-skivornas yta ska jämnas ut efter monteringen. Det kan t.ex. ske genom att fylla ut fördjupningar med het asfalt eller gnida bort upphöjningar på isoleringsskivorna. I arbetsprocessen bör isoleringen för gesims och vägg bearbetas efter takisoleringen. Eventuellt måste man strö finkornigt material över asfaltmassor som tränger ut, för att undvika vidhäftning. Det första tätskiktet ska läggas ut steg för steg. Isoleringsmaterialet får inte utsättas för regn. Fukt på asfaltdukens yta ska torkas vid utläggningen med hjälp av t.ex. en brännare. I lodräta anslutningsområden (t.ex. gesims) kan alternativt även t.ex. BauderFLEX K5E svetsas in som första skikt, istället för BauderKOMPAKT ULK. Tätovanskikt BauderKARAT monteras som andra skikt i taktätningen enligt gällande riktlinjer. Helsvetsa tätovanskiktet med överlapp i skarvområden till det första skiktet i taktätningen. Skivor med upphöjda och nedsänkta linjer har ett mått på 600 x 600 mm. På ytan finns antingen en nedsänkt eller en upphöjd linje. Ytterligare systemuppbyggnader som är möjliga Takplantering med Bauders system för gröna tak (BauderSMARAGD som ovanskikt som är ogenomträngligt för rötter) eller grusfyllning (kornstorlek 16/32, fyllningshöjd minst 50 mm). Första tätskikt BauderKOMPAKT ULK monteras som första skikt i taktätningen enligt gällande riktlinjer. Tätskiktet helklistras med het asfalt och ett överlapp på 8 10 cm i skarvområden på BauderPIR KOMPAKT isoleringsplattorna. Förbrukningen av asfalt är minst 3 kg/m². Använd en tung upprullningskärna. Rulla ut tätskiktet så långsamt att det bildas en asfaltvulst framför rullen. Under det första skiktet får ingen luft inneslutas. Märkning BauderPIR KOMPAKT Isoleringsskivor med lutning Isoleringsmaterialets tjocklek anges på lutningsskivornas frontsida. Pilen markerar skivans ovansida. Om takytan är uppdelad i flera delytor, så finns de olika ordernumren på etiketten och monteringsschemat. Skivor med nedsänkta och upphöjda linjer är märkta som sådana, och pilen pekar mot höjdpunkten. 25

26 Isoleringstjocklekar och U-värden i jämförelse Värmeisolering utan råtak 26 Isolering tjocklek (i mm) Lambda 0,023 0,023 W/m K (tjocklek 80 mm) FA, FA TE SF, PLUS Lambda 0,024 0,024 W/m K (tjocklek < 80 mm) BauderPIR Lambda 0,026 1) 0,026 W/m K (tjocklek 120 mm) M/MF, T, KOMPAKT SDS, AZS Lambda 0,027 1) 0,027 W/m K (tjocklek 80 mm) Lambda 0,028 1) 0,028 W/m K (tjocklek 80 mm) Lambda 0,029 1) 0,029 W/m K (tjocklek < 80 mm) mineralfiber EPS, XPS WLG 035 0,035 W/m K WLG 040 0,040 W/m K skumglas träfiber WLG 045 0,045 W/m K WLG 050 0,050 W/m K 20 0,991 1,027 1,100 1,135 1,171 1,205 1,406 1,563 1,711 1, ,692 0,719 0,773 0,799 0,825 0,851 1,003 1,124 1,240 1, ,532 0,554 0,596 0,617 0,638 0,658 0,780 0,877 0,972 1, ,432 0,450 0,485 0,502 0,519 0,536 0,638 0,719 0,799 0, ,364 0,379 0,409 0,423 0,438 0,453 0,539 0,610 0,679 0, ,314 0,327 0,353 0,366 0,379 0,392 0,467 0,529 0,590 0, ,276 0,288 0,311 0,322 0,334 0,345 0,412 0,467 0,521 0, ,247 0,257 0,278 0,288 0,298 0,308 0,369 0,418 0,467 0, ,223 0,232 0,251 0,260 0,269 0,279 0,334 0,379 0,423 0, ,203 0,212 0,229 0,237 0,246 0,254 0,305 0,346 0,387 0, ,187 0,195 0,210 0,218 0,226 0,234 0,280 0,318 0,356 0, ,173 0,180 0,195 0,202 0,209 0,216 0,259 0,295 0,330 0, ,161 0,167 0,181 0,188 0,195 0,201 0,242 0,275 0,308 0, ,150 0,156 0,169 0,176 0,182 0,188 0,226 0,257 0,288 0, ,141 0,147 0,159 0,165 0,171 0,177 0,212 0,242 0,271 0, ,133 0,138 0,150 0,155 0,161 0,167 0,200 0,228 0,255 0, ,126 0,131 0,142 0,147 0,152 0,158 0,189 0,216 0,242 0, ,119 0,124 0,134 0,139 0,144 0,149 0,180 0,204 0,229 0, ,113 0,118 0,128 0,132 0,137 0,142 0,171 0,195 0,218 0, ,108 0,112 0,122 0,126 0,131 0,135 0,163 0,186 0,208 0, ,103 0,107 0,116 0,121 0,125 0,129 0,156 0,177 0,199 0, ,099 0,103 0,111 0,115 0,120 0,124 0,149 0,170 0,190 0, ,095 0,099 0,107 0,111 0,115 0,119 0,143 0,163 0,183 0, ,091 0,095 0,103 0,106 0,110 0,114 0,137 0,156 0,176 0, ,087 0,091 0,099 0,102 0,106 0,110 0,132 0,151 0,169 0, ,084 0,088 0,095 0,099 0,102 0,106 0,127 0,145 0,163 0, ,081 0,085 0,092 0,095 0,099 0,102 0,123 0,140 0,157 0, ,078 0,082 0,089 0,092 0,095 0,099 0,119 0,135 0,152 0, ,076 0,079 0,086 0,089 0,092 0,095 0,115 0,131 0,147 0, ,073 0,077 0,083 0,086 0,089 0,092 0,111 0,127 0,142 0, ,071 0,074 0,080 0,083 0,086 0,089 0,108 0,123 0,138 0, ,069 0,072 0,078 0,081 0,084 0,087 0,105 0,119 0,134 0, ,067 0,070 0,076 0,079 0,081 0,084 0,101 0,116 0,130 0, ,065 0,068 0,074 0,076 0,079 0,082 0,099 0,112 0,126 0, ,063 0,066 0,071 0,074 0,077 0,080 0,096 0,109 0,123 0, ,062 0,064 0,070 0,072 0,075 0,078 0,093 0,106 0,120 0, ,060 0,063 0,068 0,070 0,073 0,076 0,091 0,104 0,116 0, ,058 0,061 0,066 0,069 0,071 0,074 0,089 0,101 0,114 0, ,057 0,060 0,064 0,067 0,069 0,072 0,086 0,099 0,111 0,123 Värmeöverföringskoefficient (W/m² K) i relation till värmeledningsförmågan och materialtjocklek, utan råtak. Värmeöverföringsmotstånd på 0,10 m²k/ W + 0,04 m²k / W (dvs. värmeflöde uppåt) har beaktats. 1) Värdena gäller endast för 1-skikts monterade isoleringsskivor eller i flerskikts monterade isoleringsskivor med samma lambda värde.

27 27
