1 Bauder PIR Kompakttak Hög hållfasthet, kompakt ihopklistrade

2 Bauder PIR Kompaktdach Inget läckage under tätskiktet, hög hållfasthet Bauder PIR kompakttak är ett system för låglutande tak, där tätskikten och värmeisoleringsmaterialet är kompakt ihopklistrade med varandra och med underlaget. Systemets fördelar är helt uppenbara: Inget vatten läcker in under tätningen Skador begränsas lokalt Går bra att kontrollera Alla skikt är kompakt ihopklistrade Ingen mekanisk infästning Extremt bra skydd mot läckage Extremt bra skydd mot vindsug Utmärkta monteringsegenskaper 2 Problemet hos många konventionella tätningssystem består i att vatten kan rinna in under tätningen. Bauder PIR kompakttak är helt ingjutet i het asfalt och på så sätt sammanfogat med underkonstruktionen. Därmed är det uteslutet att vatten kan läcka in under tätningen vid eventuell skada. Effekterna av mekaniska skador begränsas lokalt. I händelse av skada förhindrar den direkta bindningen mellan tätningen och underkonstruktionen att skadan sträcker sig över en större yta. Skadade ställen kan lokaliseras exakt. Alla skikt är kompakt ihopklistrade med varandra. Såväl ångspärren som värmeisoleringsskiktet och det första tätskiktet arbetas in med het asfalt och bildar på det sättet ett kompakt och homogent tätningspaket.

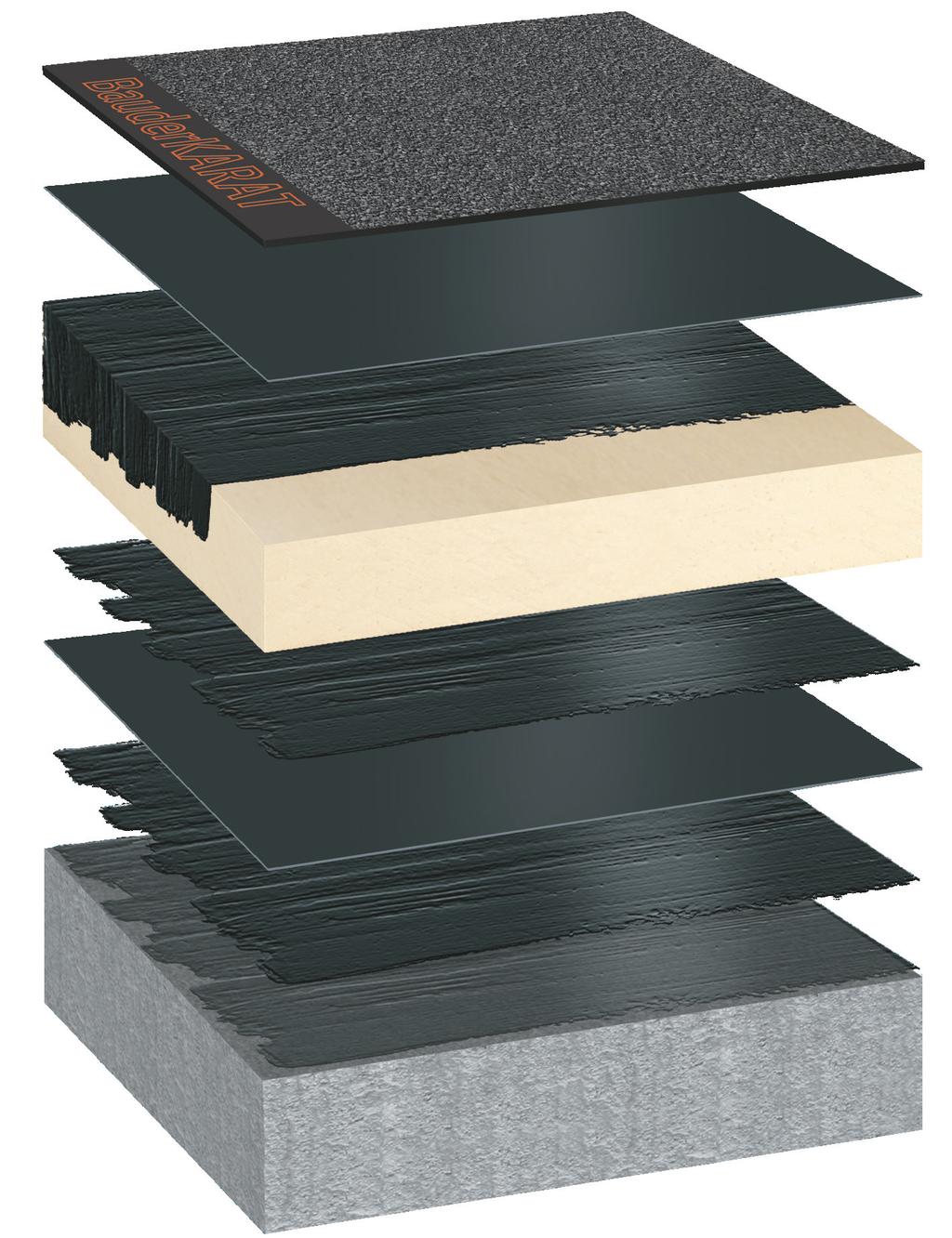

3 Ytskikt BauderKARAT eller BauderSMARAGD för gröna tak 2 1. tätskikt BauderKOMPAKT ULK 3 Hetasfalt 100/25 4 Isolering BauderPIR KOMPAKT med fall 5 Hetasfalt 100/25 6 Ångspärr BauderKOMPAKT DSK 7 Hetasfalt 100/25 8 Primer Bauder Emulsion BauderPIR KOMPAKT isoleringsskivor Utmärkt isolering Isoleringsmaterialet polyuretan imponerar med mycket bra värmeisoleringsegenskaper vid liten tjocklek. Enkel och snabb bearbetning De lätthanterliga isoleringsskivorna går lätt att skära och således snabbt att bearbeta. Dessutom dammar de nästan inte alls vid bearbetningen. Isolering med lutning BauderPIR KOMPAKT isoleringsskivor finns också att få som isoleringsskivor med lutning. Standardlutning är två procent. Skydd mot vindsug Testad och godkänt upp till 100 meters byggnadshöjd. Brandskydd Provningar som har genomförts vid forskningscentrumet för brandskydd i Karlsruhe enligt provningsförfarande 3 i ENV DIN V 1187, har visat att tak med BauderPIR M resp. cellglas T4 vid brand uppifrån reagerar oproblematiskt även vid ökad brandbelastning. Egenskapen brännbart hos det använda isoleringsmaterialet BauderPIR har ingen negativ effekt. Hög tålighet På grund av den särskilda sammansättningen är BauderPIR KOMPAKT ytterst dimensionsstabil och extremt tålig. PIR-index > 250, tryckhållfasthet = 150 kpa. Belastbar med 3t / m2. Liten tyngd lätthanterlig storlek BauderPIR KOMPAKT isoleringsskivor är lätta, och med en storlek på 600 x 600 mm särskilt lätthanterliga. Det märks också vid kalkyleringen. 3

4 Monteringsanvisning BauderPIR KOMPAKT I Bauder PIR kompakttak klistras tätskikten och värmeisoleringsmaterialet ihop kompakt sinsemellan och mot underlaget. Häll het asfalt med 180 C på den utlagda ångspärren. Förbrukningen är minst 4 kg/m². Beroende på underlaget kan det också gå åt betydligt mer. Underlag Underlagets jämnhet måste minst motsvara standarden DIN (måttoleranser inom byggnation ovan jord). Ojämnheter upp till ca 5 mm kan jämnas ut med het asfalt. Vid underlag med för stora ojämnheter bildas håligheter. Mot underlag med sprickor (eventuellt vid lutande betonggolv) kan ångspärren inte klistras på ett läckagesäkert sätt. Förberedande arbeten Takmembranets temperatur, yttertemperaturen och underlagets temperatur måste vara över +5 C. Rengör betongskiktet genom att sopa det med en hård kvast. Påför en asfaltbaserad mellanstrykning (Bauder Emulsion) på det torra betongskiktet. Förbrukningen är ca 0,3 kg/m². Ångspärr Klistra ångspärren BauderKOMPAKT DSK i het asfalt över hela ytan. Beroende på underlaget är förbrukningen ca 2,5 kg/m². Doppa två sidoytor på BauderPIR KOMPAKT isoleringsskivan i den uthällda klistermassan av asfalt. Montera BauderPIR KOMPAKT isoleringsskivorna med förskjutna skarvar som pressas ihop, korsskarvar ska undvikas. Skjut ihop skivorna diagonalt, så att skarvarna är helt fyllda med het asfalt. Vid isoleringsmaterial med större tjocklekar måste het asfalt hällas i skarvarna uppifrån, så att de fylls helt. Isoleringsskivorna ska säkras mot förskjutning (t.ex. med spikbrädor) tills asfalt har kallnat tillräckligt mycket. Skivor som är tunnare än 60 mm kan deformeras på grund av den heta asfalten. Vid skivor som är tjockare än 160 mm är det i praktiken knappast möjligt att hölja in varje enskild skiva runt om med het asfalt. Dra av het asfalt som tränger ut ur skarvarna med nästa BauderPIR KOMPAKT isoleringsskiva, och fördela det jämnt. Strö ut finkornigt material över överflödig klistermassa. En montering av flera skikt av BauderPIR KOMPAKT isoleringsskivor är inte möjlig, eftersom det kan antas leda till värmeuppdämning. Montering av isoleringsskivor Under hela monteringen får det inte regna, och underlaget måste vara torrt. Isoleringsskivor som har blivit fuktiga får inte byggas in. Fukt leder till blåsbildning i tätningen. Grova ojämnheter i PIR-skivornas yta ska jämnas ut efter monteringen. Det kan t.ex. ske genom att fylla ut fördjupningar med het asfalt eller gnida bort upphöjningar på isoleringsskivorna. I arbetsprocessen bör isoleringen för gesims och vägg bearbetas efter takisoleringen. 4

5 Valmskivor Skivor med upphöjda och nedsänkta kanter har ett mått på 600 x 600 mm. På ytan finns antingen en nedsänkt eller en upphöjd kant. BauderFLEX K5E svetsas in som första skikt, istället för BauderKOMPAKT ULK. Ytskikt BauderKARAT monteras som andra skikt i taktätningen enligt gällande riktlinjer. Helsvetsa ytskiktet med överlapp i skarvområden till det första skiktet i taktätningen. Ytterligare systemuppbyggnader som är möjliga: Takplantering med Bauders system för gröna tak (BauderSMARAGD som ovanskikt som är ogenomträngligt för rötter) eller grusfyllning (kornstorlek 16/32, fyllningshöjd minst 50 mm). Första tätskikt BauderKOMPAKT ULK monteras som första skikt i taktätningen enligt gällande riktlinjer. Tätskiktet helklistras med het asfalt och ett överlapp på 8 10 cm i skarvområden på BauderPIR KOMPAKT isoleringsplattorna. Förbrukningen av asfalt är minst 3 kg/m². Använd en tung upprullningskärna. Rulla ut tätskiktet så långsamt att det bildas en asfaltvulst framför rullen. Under det första skiktet får ingen luft inneslutas. Viktiga instruktioner: Förvara BauderPIR isoleringsskivor torrt, och skydda dem mot fukt vid transport och montering! Förvara inte isoleringsskivorna i vattenpölar. Om de inte förvaras under tak, ska isoleringsskivorna täckas över med folie. Inbyggnad av fukt leder till blåsbildning i tätningen. BauderPIR är inte beständig mot alla lösningsmedel. All direkt eller indirekt inverkan måste undvikas permanent. Märkning BauderPIR KOMPAKT Isoleringsskivor med fall Isoleringsmaterialets tjocklek anges på lutningsskivornas frontsida. Pilen markerar skivans ovansida. Om takytan är uppdelad i flera delytor, så finns de olika ordernumren på etiketten och monteringsschemat. Skivor med nedsänkta och upphöjda linjer är märkta som sådana, och pilen pekar mot höjdpunkten. Eventuellt måste man strö finkornigt material över asfaltmassor som tränger ut, för att undvika vidhäftning. Det första tätskiktet ska läggas ut steg för steg. Isoleringsmaterialet får inte utsättas för regn. Fukt på asfaltmembranets yta ska torkas vid utläggningen med hjälp av t.ex. en brännare. I lodräta anslutningsområden (t.ex. gesims) kan alternativt även t.ex. 5

6 Bauder PIR KOMPAKTTAK Teknisk data BauderPIR KOMPAKT isoleringsskivor Beskrivning polyiso-hårdskumskivor enligt DIN EN Användningsområde säkert mot läckage under tätningen med eller utan fall Utförande Fallskivor (finns även som planskivor) Täckskikt utan täckskikt Skivstorlek Tjocklekar 600 x 600 mm (ovansida med fall) Brandegenskaper Klass E enligt DIN EN ; B2 enligt DIN Tryckhållfasthet 150 kpa ( 0,15 N/mm 2 ) Värmeledningsförmåga (λ) Dimensioneringsvärde (W/mk)DIN Värmeledningsförmåga (EU) DIN EN Vattenabsorbtion (Vol%) DIN EN ,028 (<80 mm) 0,027 (80 <120 mm) 0,026 ( 120 mm) 0,027 (<80 mm) 0,026 (80 <120 mm) 0,025 ( 120 mm) max. 3 PIR-Index >250 Användningstyp DAA ds Artikelnummer fallskivor planskivor dalskiva valmskiva

7 Bauder KARAT Bauder SMARAGD Bauder KOMPAKT ULK Bauder KOMPAKT DSK Beskrivning topppolymerasfalt takmembran topp-polymerasfalt-takmembran, rotskydd enligt FLL-standarder elastomerasfalt 1. tätskikt för systemet Bauder- KOMPAKT Montering svetsning svetsning gjut- och inrullningsförfarande Ovansida skiffer skiffer foliekascherad, längsskarv sandbeläggning Special elastomerasfaltångspärr för systemet Bauder- KOMPAKT sd 1500 finbeströdd Undersida folie folie sandbeläggning finbeströdd Bärinlägg Längd (m) DIN EN Bredd (m) DIN EN Tjocklek (mm) DIN EN gjut- och inrullningsförfarande polyesterarmering 300 g/m² polyesterarmering 300 g/m² polyesterfleece 250 g/m² aluminium-polyester-kombination + glasfleece 60 g/m² ,2 5,2-2,5 Köldflexibilitet ( C) DIN EN ovan -40 nere -25 ovan -40 nere Värmemotstånd ( C) DIN EN ovan +120 nere +150 ovan +120 nere Draghållfasthet: max. dragkaft (N / 50 mm), DIN EN Draghållfasthet: töjning (%), DIN EN Artikelnummer grafitsvart grönvit grönvit

8 Bauder AB Edvin Widéns Väg Vinslöv Telefon +46 (0) Alla uppgifter i den här broschyren baserar sig påaktuell teknisk kunskapsnivå. Vi förbehåller oss rätten att genomföra ändringar. Se till att informera dig om gällande tekniska kunskapsnivå när du gör din beställning. 0124BR/0317 SE
