1 Flow Pulse manual Snabbstart 1

2 Innehåll: 1. Om Flow Pulse 3 Funktion Produktspecifikation 2. Installation 4 Matningsspänning Kabel och jordning Montering FlowPulsePC 3. Felsökning 8 Leverantör: Ventim Ventil & Instrument AB Flygplatsvägen Kalmar Vxl: info@ventim.se 2

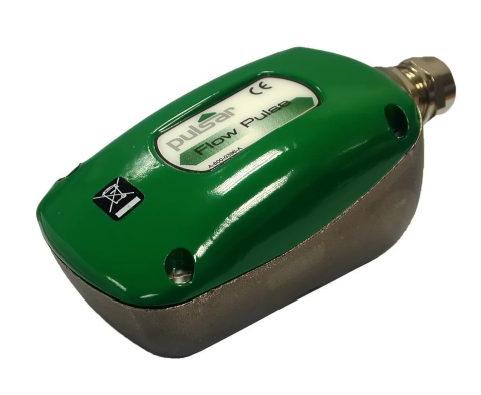

3 1. Om Flow Pulse Flow Pulse är en utanpåliggande, clamp-on, flödesmonitor för allahanda flödesapplikationer. Den använder en spridd spektrum analys teknik (RSSA) som aldrig tidigare använts vid flödesdetektering. Med en radikal, ny metod för digital signalbearbetning erhålls en exceptionell repeterbarhet. Funktion Ultraljud skickas genom rörväggen i 90 mot flödet via en keramisk kristall. Ljudet reflekteras av bubblor, partiklar och virvlar i ett varierat utbud av frekvenser som analyseras i realtid för att extrahera information om flödet. Mängden data analyseras med Refracted Spread Spectrum Analysis (RSSA) och omvandlas till information om flödeshastigheten. Detta genererar en robust och repeterbar flödesövervakning som med den skalerbara 4-20mA utsignal och spänningfri reläväxling kan integreras i anläggningens system. FlowPulsePC software supporterar RS- 485 och RS-232 som kan användas för att programmera enheten. Dessutom finns RS-485 med Modbus RTU protokoll som kommunicerar med FlowPulse väggmonterade signalomvandlare (tillbehör). Denna har en LCD-display och supporterar övervakning, loggning och programmering av Flow Pulsen. Den har också ma- och reläutgång. Flow Pulse kan användas från 0,3 till 4 m/s, med en min. partikelstorlek på 100µ och en koncentration på 200 ppm. Vid fulla rör Rörmaterial stål, gjutjärn, segjärn, plast eller glasfiber men inte gummi eller flexibla plaströr. DN >30mm och <1000mm Rörtjocklek <20mm Rör utan påtagliga beläggningar. Produktspecifikation Dimensioner Vikt 120x65x65mm 1,5 kg Kapslingsmaterial Stål 316 Kabelförskruvning Max kabellängd 1xM20x1,5 mm 500 m IP klassning IP 68 Temperatur (elektronik) -20 till +70 C Onoggrannhet Upplösning Max flöde Min flöde Svarstid Analogutgång Digitalutgång V-fri kontakt Programmering ±5% beroende på applikation! 3 mm/s 4 m/s 0,3 m/s justerbar 1s 4-20 ma 1kΩ 20µA Full Duplex RS232 till PC Halv Duplex RS 485 till PC SW Halv Duplex RS 485 Modbus RTU 1 form C 24VDC via RS232/485 med PC SW Matning DC 22-28V Max förbrukning 3W@24V 3

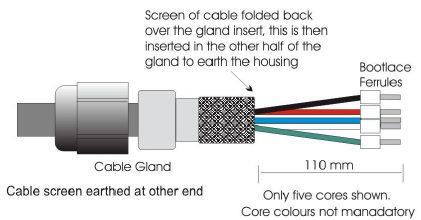

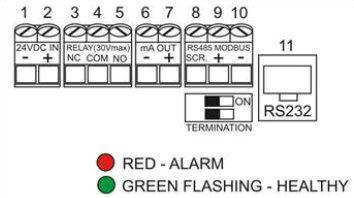

4 2. Installation Matningsspänning Flow Pulse kräver VDC och normal förbrukning är 2,5W. matningen ska säkras vid 250mA. Kabel och jordning RS485 seriellt interface med Modbus skärmad kabel rekommenderas med skärmen ansluten till avsedd plint. Om RS485 inte används skall skärmen anslutas till höljet och jordas i andra ändan. RS485 terminalerna är galvaniskt isolerade. RS485 kan antingen användas med Modbus RTU eller FlowPulsePC. Flow Pulse montering En skärmad mångledare med min 0,5 mm 2 ska användas. Kabeln skall jordas. Används RS485 anslut terminal 8 till Modbus retur. Matningens jord på Flow Pulse skall inte jordas eller anslutas till kabelskärmen. Plintanslutningar Före montering, se till att nödvändiga kablar är dragna och att Flow Pulse INTE är spänningsatt. Flow Pulse måste monteras på en torr rörvägg. Enheten får inte dränkas. Flow Pulse och omgivande rörvägg får inte utsättas för rinnande vatten. FlowPulse ska monteras på ett rakt rör med min 5xDN raksträcka före och efter. På horisontella rör rekommenderas montering mellan kl : Reläutgång reläet kan programmeras för olika larm. Kontakterna är avsedda för 1A@24VDC. Anslutningarna ska göras så att kretsens kapacitet begränsas av rekommenderad säkring. Strömutgång 1 x 4-20 ma, programmerbar. RS232 seriellt interface på RJ-11 för inställning och drift av Flow Pulse med PC mjukvaran. Rekommenderade positioner Se till att både FlowPulse och rörytan är rena. Färgflagor och rost ska tas bort. Lägg på silikonfett på kontaktytan. En silikonkudde 4

5 rekommenderas vid vibrationer och hög värme. FlowPulse ska spännas fast med bifogade spännband. Görs montaget om ska nytt silikonfett appliceras. Tillse att FlowPulse monteras längs med röraxeln: över RS232. Klicka Tick ikonen för att ansluta. Efter kontakt hämtar FlowPulsePC tidigare parametrar sparade i FlowPulsen. Enhetslampan i övre höger hörn lyser upp för att visa korrekt anslutning. Välj Parametrar i FlowPulsePC och ändra ev. tidigare inställningar. Spänn banden och kontrollera kontaktytan och riktningen. Flow Pulse PC installation PC mjukvaran är kompatibel med Win XP, Vista och Win 7 (32 och 64 bit). För att köra programmet finns.net Framework 4.0 för gratis nedladdning. Kör Setup.exe för att installera. En ikon för genväg skapas på skrivbordet. Dubbelklicka för att starta. I övre, vänster hörn; ändra Pipe I.D. till rörets innerdiameter. Klicka på SAVE för att spara Återvänd till Flow fliken för att se flödet. Rörets inner diameter Detta är den enda parameter som FlowPulse behöver för att beräkna flödet. Välj Parameters fliken, mata in Di i Pipe I.D. fältet och klicka på SAVE. Före driftsättning Kontrollera: Montaget och att maximal kontaktyta finns. Att spänningsmatningen är korrekt ansluten. Att inga kablar är lösa/frilagda runt kopplingsplinten. Ta bort locket och spänningssätt FlowPulse. Den RÖDA leden blinkar i 6 s, sedan blinkar den GRÖNA. GRÖN blinkning indikerar att enheten är driftklar. Anslut seriell kabel för RS232 eller 485. Kör FlowPulsePC programmet. Används PC-över-RS485; ändra baudtalet till via Setup>Serial port. Default är 5

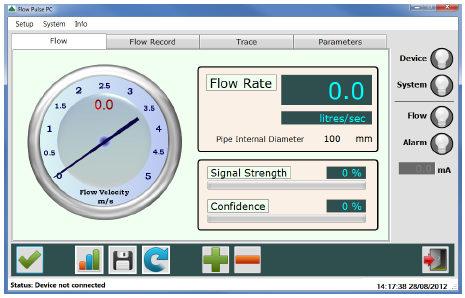

6 Spara data i fil: Klicka för att logga värden från FlowPulse. Ikonen lyser gul som aktiv. Inspelningsintervallen väljs i Setup- >Recording Interval menu<. Default är 2s. Filerna namnges automatiskt med FlowPulse följt av aktuellt datum och tid. Ex: FlowPulse-12-/ txt. Vid längre loggning skapas en ny fil varje 30 min. Filerna sparas i FlowPulsePC installations mapp. För att avbryta loggning; klicka på ikonen igen. Spela upp sparad data: Detta kan göras utan att ha FlowPulsen ansluten. Programmet kopplar ifrån ev. ansluten FlowPulse under uppspelning. En prompt visas för att välja önskad datafil. Säkerställ att endast välja FlowPulsePC sparade datafiler. För att spela upp flera filer: håll ner ctrl medan man klickar på filerna. Loggade kurvor visas i Trace-fliken och flöde visas i Flow-fliken. Stoppa uppspelning genom att klicka igen. Öka uppspelningshastighet: Klicka under uppspelning för ökad hastighet. Minska uppspelningshastighet: Klicka under uppspelning för att minska hastigheten. Flow fliken Detta är default-skärm för FlowPulsePC. Instrumentet till vänster visar flödeshastigheten medan den numeriska displayen överst till höger visar volymflödet. Enheten kan omprogrammeras i Parameter fliken. Signalstyrka Här indikeras styrkan på reflekterad signal. En signal över 60% rekommenderas för pålitlig drift. Högre känslighet kan förbättra signalstyrkan. Tillförlitlighet Confidence level är en indikation på följdriktigheten för volymflödet som en kombination av signalstyrka och statistiska fluktuationer av flödesavläsningen. En hög tillförlitlighet visar på en störningsfri miljö, optimala akustikförhållande och en relativt laminär flödesprofil. Observera dock att detta inte visar på noggrannheten för flödesavläsningen! Hög tillförlitlighet visar på bättre repeterbarhet och bättre följsamhet. Parameter fliken Här programmerar man FlowPulse. Vid varje synkronisering med FlowPulse hämtar FlowPulsePC tidigare inställda värden från enheten. Efter varje ändring måste SAVE klickas för att spara och skicka de nya värdena till FlowPulse. Värdena måste vara rimliga för att ändras. Om ändring inte genomförts visar värdena i Parameter fliken de aktuella i FlowPulse. Vid samtidig användning av RS232 och RS485 sker inte ändringar omgående. Exit: Klicka för att lämna programmet. 6

7 ma utgång ma Low, ma High, Flow Low, Flow High Den analoga utgången har 4-20 ma som default. Den skaleras till det flödesområde som sätts i Flow Low och Flow High. Värdena för dessa parametrar bestäms i den volym enhet/tidsenhet som ställts in. Därför ska rörets I.D. vara korrekt angivet innan man ställer in Låg- och Hög Flödesbegränsningen. Relä/Larm Dessa parametrar gör det möjligt att ställa in gränsvärden och växlingsfunktioner. Larm läge Låg zon Mellan zon Hög zon Låg (default) På ingen växling Av Hög Av ingen växling På Ur område På Av På Inom område Av På Av 7

8 Rörets innerdiameter Detta är den enda parameter som är nödvändig för att erhålla flödessignal. Kalibreringsfaktor Faktorn kan användas för att internt skalera volymflödesvisningen. T.ex. ger faktor 0.5 en visning av ½ flödet medan 1.2 ger 120%. Observera att faktorn sparas i FlowPulse. Känslighet Känsligheten kan ökas för svåra rör eller vätskor. Vid användning av FlowPulse med hög känslighet ska 0-flödet kontrolleras då enheten blir känsligare för externa störningar. Lägre känslighet är en fördel i omgivningar med elektriska störningar. Kontrollera dock att signalstyrkan är tillräcklig för att avläsa flödet. Dämpning Fluktuationen från ett icke-laminärt flöde eller elektriska störningar påverkar stabiliteten på avläsningen. Dämpning jämnar ut dessa fluktuationer på bekostnad av svarstiden. Relä/larm Här konfigureras gränslägen och växling (NO/NC). Default är Lågt flöde och NO normalt öppen. 3. Felsökning LED indikering GRÖN RÖD blinkar På blinkar Av blinkar Av med larmvisning STATUS Normal drift, med larm Normal drift, utan larm Fel har uppstått, kontrollera felkoder Av blinkar väntar på kontakt Av Av Ej spänningsatt, allvarligt fel Flödesvisningen är orimlig Möjlig orsak Åtgärd Programmeringsfel Verifiera rördiametern Flödet visar helt annat än förväntat Inkorrekt installation Dålig signalgenomträngning Röret är inte fyllt Brus och störningar Flödesvisning vid 0-flöde Möjlig orsak Åtgärd Vibrerande rör Elektriskt brus Kontakt med extern vätska Kontrollera pump och ventiler, verifiera flödet Kontrollera anslutningar och att tillräckligt fett applicerats Flytta givaren dit mindre risk för beläggning finns. Flytta givaren dit röret är fyllt Flytta givaren från pumpar, ventiler och krökar. Använd skärmad kabel och att skärmen inte är kopplad till matningsspänningens eller mautgångens jord. Flytta givaren eller ändra känslighet Kontrollera elektrisk inkoppling Se till att givaren inte utsätts för överspolning av vätska. Ingen flödesvisning vid flöde Möjlig orsak Kontaktfett saknas eller har torkat Otillräckligt med partiklar/bubblor betydande beläggning eller för lågt flöde Åtgärd Applicera nytt silikonfett Öka känsligheten. Flytta givaren till toppen av röret eller en mer turbulent sektion. 8
