1 BAGA Easy generation 3 1 hushåll Manual Utg:1505 BAGA Water Technology AB 1

2 BAGA Easy Installationsanvisning Innehåll Inledning... 3 Allmänt... 4 Planering... 4 Nedgrävning... 5 Elinstallation... 9 Styrsystem Uppstart Provtagning och intrimning Larm och felsökning Drift och underhåll CE-BAGA-Easy-1hh-001 SVE Ver. 1.1 BAGA Water Technology AB, Torskorsvägen 3, Karlskrona, Sverige 13 EN : Reningsanläggningar för avlopp (upp till 50 pe) Del 3: Prefabricerade avloppsanläggningar BAGA Easy 1 hh Modell av BAGA Easy (antal hushåll) 1 Nominell organisk dygnsbelastning (kg BOD 7 /dygn) 0,3 Nominellt hydrauliskt dygnsflöde (m 3 /dygn) 0,75 Elförbrukning (kwh/dygn) 0,36 Material Vattentäthet Materialegenskaper Hållfasthet (vakuumtest) Reningsprestanda vid testat dygnsflöde 0,85 m 3 /d och organisk dygnsbelastning 0,26 kg BOD 7 /d: GAP (Glasfiberarmerad Polyester) Godkänt Godkänt Godkänt COD: 75 % BOD 7 : 74 % SS: 91 % Ptot: 88 % 2

3 Installationsanvisning BAGA Easy BAGA Easy reningsverk Generation 3 Manual 1. Inledning Tack för att du har valt ett BAGA Easy reningsverk och därmed ett av de mest energisnåla och driftsäkra reningsverken på marknaden. Var noga med att följa anvisningarna och spara detta dokument för framtida konsultation med BAGA. Övriga manualer som eventuellt behövs för att göra en komplett installation är: Läggningsanvisning biomoduler Läggningsmanual biotank För att vår processgaranti skall gälla skall följande uppfyllas: Service- alt Supportavtal tecknas Installationsrapport av ansvarig installatör inkommit till Baga Inkommande vatten uppfyller specificerade krav enligt villkoren för processgarantin. Installationsanvisningar, manualer samt villkor för processgaranti kan laddas ner från: Med vänliga hälsningar BAGA Water Technology AB Till fastighetsägaren före uppstart: För att reningsverket skall fungera enligt specifikation skall service- eller supportavtal tecknas samt flockningsmedel installeras. För beställning av: Flockningsmedel Service- eller supportavtal Kontakta: Baga Water Technology AB E-post: service@baga.se Tel: Ange följande vid beställning: Namn Adress Tel. Kommun Typ av verk Fastighetsbeteckning Installationsanvisningar och manualer kan laddas ner från: 3

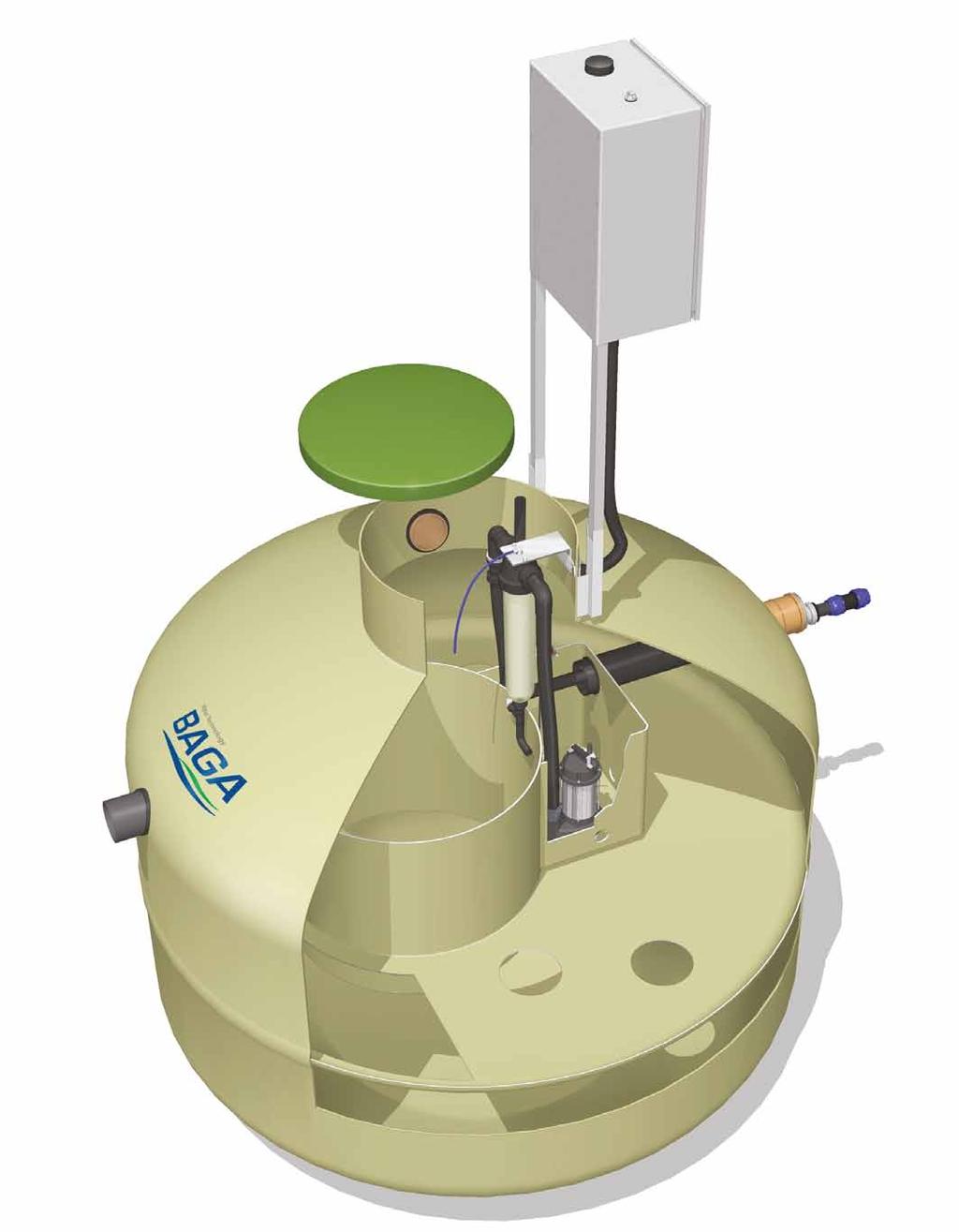

4 BAGA Easy Installationsanvisning 2. Allmänt BAGA Easy består av en slamavskiljare med tillhörande reningsutrustning som samverkar genom avskiljning/sedimentering, flödesproportionell förfällning med flockningsmedel samt filtrering. Förfällning används för att reducera fosfor, men har även andra positiva effekter för t.ex. sedimentering som gör att efterföljande biologisk rening blir mindre belastad. Reningsutrustningen styrs av vattennivån i slamavskiljaren som känns av genom en nivågivare. När tillräcklig nivå finns startar pumpen som matar filtret med vatten och går tills stoppnivå nås. I filtret delas flödet upp i dels en acceptdel, d.vs det vatten som är rent nog att passera filte.rstrumpans små öppningar för vidare utflöde ur slamavskiljaren och dels en smutsigare s.k. rejektdel som leds ut genom filtrets nedre del tillbaka in i slamavskiljarens inloppscylinder för behandling. I rejektflödet tillsätts flockningsmedel för inblandning med inkommande vatten i inloppscylindern. Flockar bildas då av den lösta fosforn i vattnet som därefter avskiljs i slamavskiljardelen. Observera att Easy alltid skall kompletteras med lämplig efterföljande biologisk behandling i form av en korrekt dimensionerad och utförd markbädd/infiltration eller BAGA Bio- Tank av rätt storlek, för att ett komplett system skall erhållas. Easy är konstruerad för att ta hand om vanligt hushållsavlopp endast. Dagvatten eller liknande får därför inte anslutas. Ej heller backspolnings- eller regenereringsvatten från någon form av dricksvattenreningsutrustning i fastigheten. 3. Planering Det är viktigt att placeringen av BAGA Easy, samt efterföljande reningssteg, planeras noga. Ett flertal faktorer måste exempelvis beaktas: Lukt. En avloppsanläggning kan aldrig garanteras vara helt luktfri. Därför bör placering undvikas nära frekventa vistelseplatser såsom uteplatser och altaner. Anläggningen skall vara ventilerad. Om den inte är rätt installerad kan den komma att avge lukt. Ljud. I ringa omfattning kan ljud förekomma från reningsanläggningen. Vatteninträngning ovanifrån. Placering i svackor skall undvikas då risk finns för smält- eller regnvatten kan tränga in i anläggningen genom locket. Av samma anledning får aldrig locket hamna lägre än ca. 10 cm över omgivande marknivå. Högt grundvattenstånd. Kan orsaka inläckage genom gummitätningar och liknande. Grund vattenståndet måste därför alltid hållas under tankgenomföringarna i gummi. Vid markbaserad efterföljande rening måste också grundvattennivån beaktas enligt den tilltänkta lösningens krav. Yttre last. Biltrafik eller liknade får inte förekomma inom ett område av 3 m kring tankens ytterkanter. Åtkomst. Anläggningen skall utan problem kunna slamtömmas och servas. Eventuella lokala föreskrifter kring slamtömning måste beaktas. Grävdjup. Tankens maximala läggningsdjup får naturligtvis aldrig överskridas. Skyddsavstånd från den färdiga anläggningens utsläppspunkt till exempelvis dricksvattentäkter måste alltid beaktas! 4

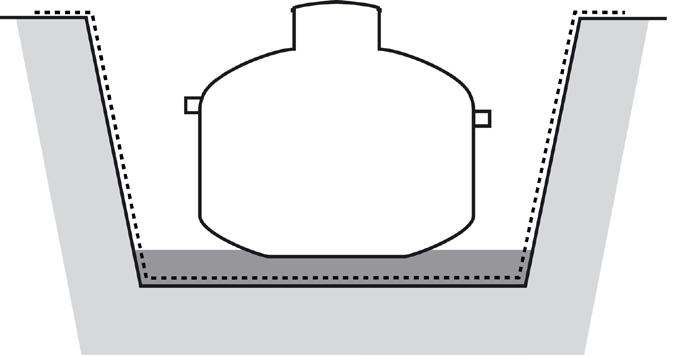

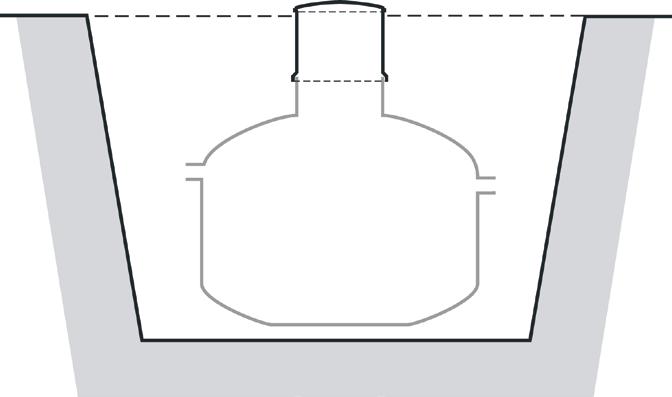

5 Installationsanvisning BAGA Easy 4. Nedgrävning OBS! Hantera tanken varsamt vid transport, lagring och nedgrävning. Tanken får inte utsättas för slag, stötar eller deformation. Skadad tank kan medföra läckage och förorening av grundvatten. Tanken skall därför alltid fyllas med vatten innan återfyllnad av de grävda massorna för att kontrollera tätheten. OBS! Pumpen är transportsäkrad och ska lösgöras innan anläggningen tas i drift, detta sker enklast utan att pumpen står i vatten. OBS! Tanken är försedd med rörgenomföringar av gummi. Beroende på exempelvis sättningar kan inte dessa alltid garanteras vara helt vattentäta. Dränera därför området så att vatten aldrig kan nå upp till dessa! Placering av tanken Tankens placering och gropens minimistorlek framgår av figurerna på denna sida. Gropens botten måste vara kompakt och tåla trycket från fylld tank utan risk för sättningar. max 1800 mm min 500 mm När inkommande ledning ligger djupt kan man behöva förlänga manhålshalsen på slamavskiljaren och då även flytta upp automatik och filtersystem. OBS! Maximalt läggningsdjup är 1800 mm från markyta till inloppsrörets centrum. min. 450 mm min. 200 mm Installation i lös jord, lera etc. I mark med lös jord, lera, silt etc. täcks gropens väggar med geotextil. Detta för att hindra att omkringliggande jord, lera tränger in i återfyllnadsmassorna och att tanken därigenom mister nödvändig sidostöttning. Samt att vattentrycket i marken kan skada tanken. Geotextil Vid risk för uppflytning Grundvattennivån får inte ligga högre än 5 cm under tankens utlopp. Vid extrema grundvattenförhållanden eller i byggrop med täta massor t ex lera, rekommenderas permanent dränering. Max Grundvattennivå Vid t.ex högt grundvatten, när fyllningen inte är tillräcklig för att förhindra att tanken flyter upp måste den förankras. 5

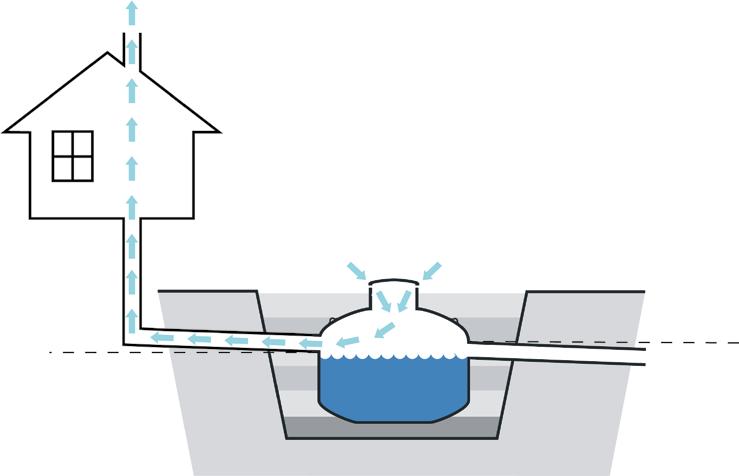

6 BAGA Easy Installationsanvisning Förankra tanken i armerade betongbalkar, betongplatta eller jordankare. Om tanken förankras i betongplatta, skall denna vara minst 600 mm bredare än tankdiametern och 200 mm tjock. Förankringsband läggs runt tankens hals. Använd inte tankens lyftöglor. De är enbart till för lyft. Band och spännanordning skall vara av icke korrosivt material. Minst 200 mm hårt packade återfyllnadsmassor skall finnas mellan tank och betongplatta eller betongbalkar. När två eller flera tankar sätts vid sidan om varandra skall det antingen finnas två betongbalkar mellan tankarna eller förankringsband. Jordankare Jordankare för förankring av tankar: RSK nr.: Ett set = 2 st lock och 1 st förankringsband 8 m Dim. Betongbalkar Tankstorlek Diameter Dim. Betongbalkar 1-hushåll 2000 mm 2-hushåll 2000 mm Höjd 200 mm 250 mm Bredd 300 mm 500 mm Längd 2600 mm 2600 mm Betongbalkar Återfyllnadsmassor Som återfyllnad kan krossade massor med kornfördelning 2-16 mm eller singel med kornfördelning upp till 20 mm användas. Vi föreskriver dock alltid rörgravsgrus 2-8 mm som förstahandsval om grundvattenståndet är lågt. Finns risk att grundvatten når återfyllnadsmassorna skall dock istället alltid krossade massor med kornfördelning 4-16 användas. Använd inte återfyllningsmassa som kan tvättas bort, t.ex. matjord, lera och stenmjöl. Stenar större än 20 mm ska inte heller användas. Vid frost måste massan vara fri från is och snö. Ca 0,5 meter under marknivå skall övergång alltid göras till återfyllnad uppåt med tätare massor av rörgravsgrus med kornfördelning 2-8 mm (om grövre fraktioner används undertill). Detta är mycket viktigt för att minska nedkylningen av vattnet i tankarna under vintertid vilket påverkar de biologiska processerna negativt. Se till att de tätare massorna inte kan rinna ned i underliggande massor exempelvis genom att lägga geotextil mellan skikten. Sista två decimetrarna upp till mark återfylls med uppgrävda massor (utan större stenar) eller matjord. 6

7 Installationsanvisning BAGA Easy Packa minst 200 mm fyllnadsmassor i botten av gropen ocn sätt ner tanken Fyll slamavskiljaren med vatten och packa därefter fyllnadsmassor noggrant in under tanken. Packa därefter massorna lagervis om ca 30 cm/lager. Anslut tanken (se kap. 7) och fortsätt att packa fyllnadsmassor lagervis tills tanken är täckt. Återfyllnadsmassor Singel Kross Kross vid högt grundvatten Vid frost: OBS: < 20 mm kornstorlek 2-16 mm kornstorlek 4-16 mm kornstorlek Undvik is, tjälknölar, snö Använd inte material som kan sköljas bort, matjord, stenmjöl, lera Förhöjning av tankhalsen Vid förhöjning av tankens hals används t. ex. ett halsförlängningsrör Ø 600 x 1000 mm (RSK ). Då halsen har förlängts krävs också ett förhöjningsset för reningsutrustning i reningsverket. (RSK ), eftersom både filter och automatik alltid skall flyttas upp vid förhöjning. Åtkomst till nivågivaren måste också säkerställas. OBS! Tänk på att täta skarven noga mellan tanken och förlängningsröret med t.ex Sikaflex. 7

8 BAGA Easy Installationsanvisning Anslutning Var noga med att det är korrekt fall hela vägen fram till slamavskiljaren på inkommande ledning. Risk finns annars för igensättning och ventilationsproblem. Rörgrav till och från slamavskiljare måste packas noga för att förhindra sättningar. Vid sättning kan inläckage ske och även orsaka upphävande av nödvändig ventilation med risk för igensättning och luktproblem. När slamavskiljaren är på plats i gropen så ansluts inkommande avloppsvatten med ett markrör. Om BioTank skall anslutas måste slamretur från denna också ledas in till slamavskiljarens inloppsrör. Se separat dokumentation rörande BioTank. När slamavskiljaren är ansluten till ledningsnätet görs ett ventilationsprov av installatören. För att ventilationen skall fungera får det inte finnas några vakuumventiler monterade på vinden eller vattenlås på markledningen. Slamavskiljaren skall vara ventilerad via ventilation över taknock (enl. naturvårdsverkets rekommendationer), annars kan inte slamavskiljarens funktion garanteras. Resultatet av dålig ventilation blir lukt runt anläggningen, försämrad biologisk process samt hög luftfuktighet som kan störa givaren. På utloppssidan av slamavskiljaren finns ett 40 mm PEM-rör från reningsutrustningen som skall anslutas till en PEM-slang av lämplig diameter med en plaströrskoppling som transporterar vattnet till efterföljande behandling såsom markbädd, infiltrationsbädd eller BioTank. Fall Ventilation över taknock Fall 1% (1 cm fall per meter) Fall Oftast räcker 40 mm PEM-slang för detta ändamål, men kan behöva ökas till 50 mm vid längre sträckor mellan tank och bädd. Se tabell nedan för slangdimension och maximala längder och lyfthöjder. Kontakta BAGA vid tveksamhet. Om pumpstation finns före så måste slamavskiljaren avluftas på alternativt sätt. En separat stigare med diameter 110 mm placeras då vid inloppet enligt bild. Minst 1 m av denna skall vara ovan mark. En propp sätts i toppen och kring dess sida borras 8 st 12 mm hål. Färdiga luftarhuvar finns också att köpa. Så kallad svanhals skall undvikas. 8

9 Installationsanvisning BAGA Easy Pumpkapacitet utgående slang. 1 och 2 hushåll levereras med slangkoppling PEM 40 mm. Vid större pumplängder än 20 m måste kopplingar och slang bytas till PEM 50 mm se diagram. Hushåll 1 och 2 1 och 2 Slang PEM 40 mm PEM 50 mm Pumpkapacitet Höjd Längd Höjd Längd 2 m 20 m 2 m 80 m 4 m 50 m 6 m 25 m 5. Elinstallation OBS! All elinstallation skall ske i spänningslöst tillstånd och av behörig elektriker! Denna produkt innehåller en eller flera pumpar. En pump är av sin natur en apparat som kan generera läckströmmar, liksom diskmaskin och tvättmaskin. Detta kan få jordfelsbrytaren att lösa ut. Det här behöver inte innebära att det är något fel på pumpen. BAGA rekommenderar därför att matningen till denna produkt inte kopplas till jordfelsbrytaren i elcentralen. Produkten bör vidare kopplas på en egen säkring. OBS! Produkten får ej anslutas via ett vägguttag eller annan form av uttag såsom stickkontakt. Det skall vara en så kallad fast installation. Anslut matningskabeln (1-fas 230V 10A) till vridströmbrytaren inne i plåtskåpet. Vid normal installation behöver inget annat anslutas på själva kretskortet av elektrikern. Om BioTank däremot också skall anslutas till Easy skall pumpar och givare till denna även kopplas in direkt på kretskortet. Kortet måste då också konfigureras för BioTank. Se separat anvisning för detta. Obs! Endast biotank generation 3 (med s.k. splitterbox på stativ) passar att koppla in direkt på denna Easy. Skall äldre biotank användas måste elektrikern sätta en egen kopplingsbox. Kontakta BAGA för rådgivning. 9

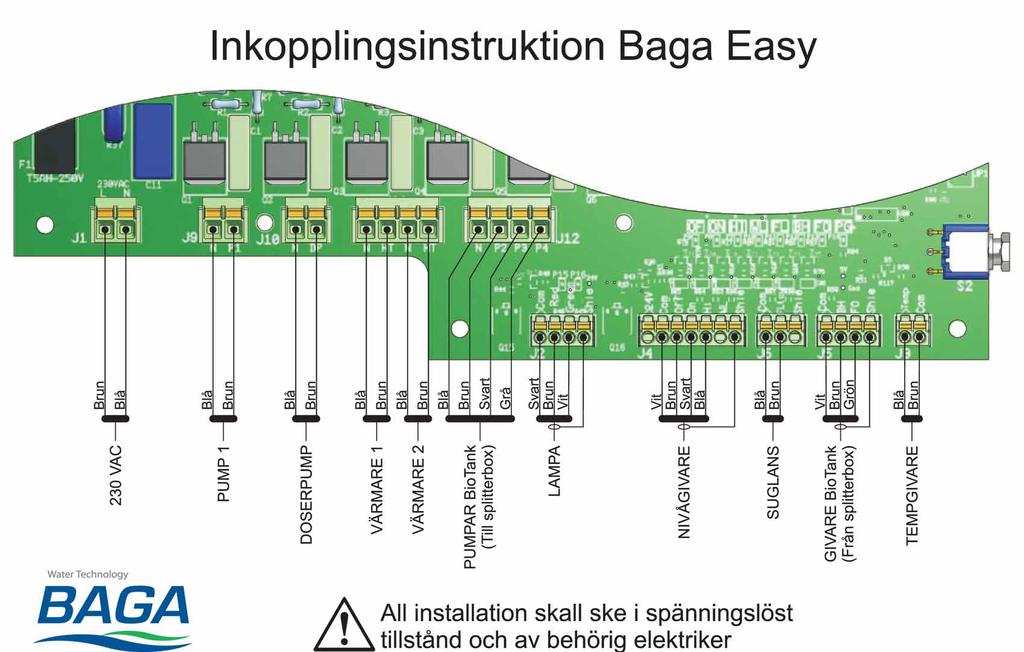

10 BAGA Easy Installationsanvisning 6. Styrsystem Ett specialutvecklat kretskort sköter styrningen av BAGA Easy samt även BioTank om sådan är ansluten. Till kretskortet är följande alltid inkopplat: 1. Matning från brytare 2. Pump (P1) för filtersystemet i tanken. 3. Doserpump (DP) för flockningsmedel 4. Suglans med givare för flockningsmedelsbehållare 5. En konduktiv nivågivare som finns placerad nere i tanken. 6. Extern lampa på automatikskåpets topp 7. Antenn för GSM-kommunikation, också den på automatikskåpets topp Kretskortet sitter monterat i en inre plastkapsling i automatikskåpet. OBS! Öppna aldrig den inre plastkapslingen som rymmer kretskortet om detta inte säkert är i spänningslöst tillstånd! Kretskortet har ett antal in- och utgångar med tillhörande lysdioder som indikerar dess status. En display (8) visar också varierande information. Vid normalt driftläge visas gångtiden för doserpumpen och om något larm är utlöst visas även växelvis den aktuella larmkoden. Vidare finns två vippströmbrytare placerade på plastkapslingens högra utsida. Den övre(9) startar provtagningsläge om den förs uppåt och testcykel av alla utgångar om den förs nedåt(alla utgångar testas i en sekvens även om inget är anslutet till vissa). Den nedre(10) används för att justera mängden flockningsmedel som doseras

11 Installationsanvisning BAGA Easy 7. Uppstart Efter all installation är utförd är det viktigt att utföra en funktionskontroll i samband med första uppstarten: 1. Tillse först att flockningsmedel finns i automatikskåpet och att suglansen är nedstucken i behållaren. 2. Kontrollera att filtrets unionskopplingar är åtdragna och att dess nederdel mynnar längs kanten inuti inloppscylindern. Inloppscylindern är den stående cirkulära kammaren som syns centralt i slamavskiljaren till vilken inkommande vatten först leds. 3. Nivågivaren som finns i pumpkammaren har fyra elektroder som känner vattenståndet i tanken och styr processen utifrån detta. Fyll på vatten i tanken tills att alla elektroderna utom den kortaste är under vatten. 4. Vrid på strömbrytaren i automatikskåpet. Är vattenståndet korrekt skall nu pumpen i slamavskiljaren startas och vatten komma ur den blå slangen på toppen samt från botten av filtret. Pumpen skall gå tills den näst längsta elektroden ligger över vattenytan. 5. Om för mycket vatten fyllts på så att alla elektroderna står under vatten kommer även ett larm för hög nivå att detekteras när brytaren slås på. 6. Samtidigt som pumpen till filtret startas skall också doserpumpen starta och gå en fast tid. Kontrollera att doserpumpen snurrar åt det håll som pilarna anger och att flockningsmedel sugs upp i slangen från suglansen i dunken. Slangen från suglansen skall vara ansluten till doserpumpens vänstra sida där pilen på pumpen är riktad uppåt. 7. Kontrollera under hela testet att inga läckage förekommer. 8. Provtagning och intrimning Varje anläggning måste trimmas in för att fungera bra och doseringen måste anpassas till vattnets beskaffenhet. Därför behöver din anläggning trimmas in på platsen. Genom att följa stegen nedan går det lätt att trimma in anläggningen. Börja med detta när din anläggning har varit i drift minst en vecka. Det kan ta några veckor att trimma in anläggningen och när det är klart är anläggningen mycket stabil i drift. Slarvar du med intrimningen kan du få driftstörningar med larm och problem som följd. 1. Ta ett vattenprov i en ren flaska eller burk från den blå slangen genom att aktivera provtagning på skåpet. Detta är den övre vippströmbrytaren till höger på skåpet. För den uppåt för att aktivera provtagning. a. Pumpen nere i brunnen startar och vatten kommer ur den blå slangen nere i brunnen strax under locket. Samtidigt går doserpumpen inne i skåpet. b. Placera/håll flaskan/burken med den blå slangen nerstucken och samla ihop minst några deciliter. Efter 30 sekunder stannar pumpen. 2. Titta på vattnet. Jämför vattnet med det vatten som kommer ur kranen i köket. a. Om vattnet är klart och du ser igenom det är det intrimmat. Upprepa steg 1 om en vecka för att bekräfta att anläggningen är intrimmad. b. Är vattnet grumligt går du vidare till steg 3. 11

12 BAGA Easy Installationsanvisning 3. Kontrollera ph med ph-stickor eller ph-mätare. ph skall i normalfallet ligga mellan 6,5-6,9. Viktigast är att vattnet är klart. I normalfallet har dricksvatten ett ph över 7. a. Om ph är högre än 6,9 skall du öka doseringen b Om ph är lägre än 6,5 skall du minska doseringen 4. Använd den nedre vippströmbrytaren för justering av gångtiden för doserpumpen. På displayen i skåpet ser du gångtiden öka eller minska när du justerar upp eller ner på vippströmbrytaren. a. Ett steg upp ökar doseringen vilket sänker ph i vattnet. Öka aldrig med mer än 5 enheter om inte det rekommenderas av BAGA personal. b. Ett steg nedåt minskar doseringen vilket höjer ph i vattnet. 5. Nästa kontroll (från steg 1) gör du beroende på hur många hushåll som belastar anläggningen. Det gör inget om man väntar lite mer än vad som står nedan. Har du för bråttom blir det gärna fel. a. 1 person, vänta minst 3 veckor b. 2 personer, vänta minst 12 dagar c. 3 personer, vänta minst 8 dagar d. 4 personer, vänta minst 6 dagar e. 5 personer, vänta minst 5 dagar 9. Larm och felsökning Vid normal drift lyser kontrollampan på automatikskåpets topp grönt och displayen visar gångtiden för doserpumpen. Skulle ett larm utlösas påverkar det både lampan och displayen. Vid larm och återställning av larm skickas dessutom SMS till BAGA s server och vidarebefordras till användaren om support eller serviceavtal är tecknat. De vanligaste larmtyperna och föreslagna åtgärder listas nedan. Tänk på att alltid göra anläggningen spänningslös innan åtgärder görs. Hög nivå i slamavskiljare. Kontrollampa blinkar rött och felkod visas i displayen. Kontrollera pump och nivågivare i slamavskiljare samt filterstrumpa. Låg nivå i behållare för flockningsmedel. Kontrollampa lyser rött och felkod visas i displayen. Byt till ny dunk med flockningsmedel. Lång pumptid för pump till filter. Kontrollampa lyser rött och felkod visas i displayen. Vanligaste orsaken är igensatt filterstrumpa. Sker upprepad igensättning av filterstrumpan efter rengöring trots korrekt doseringsmängd behövs troligen slamtömning. Eventuellt behöver kraftigt nedsmutsad strumpa bytas. Givarfel. Kontrollampa blinkar rött och felkod visas i displayen. Kontrollera nivågivare och rengör samt torka av spröten vid behov. Låg temperatur i automatikskåp. Kontrollampa lyser rött och felkod visas i displayen. Vid för låg temperatur finns bl.a. risk för att flockningsmedlet blir trögflytande eller i värsta fall fryser. Värmeplatta kan införskaffas om problemet består under längre eller upprepade perioder. Spänningsbortfall. Kontrollampa släckt. 12

13 Installationsanvisning BAGA Easy Lukt Besvärande lukt från slamavskiljaren kan bero på: 1. Dålig eller obefintlig ventilation. Det är viktigt att anläggningen är väl ventilerad både för funktion och för att förhindra eventuella luktproblem. (Se sid. 7-8) 2. Att backspolnings- och regenereringsvatten från någon form av dricksvattenrenings utrustning är anslutet till fastigheten. Saltlösningar och kaliumpermanganat från dessa slår ut bakteriekulturen i såväl slamavskiljaren som i efterföljande reningssteg, varför backspolnings och regenereringsvatten skall ledas till dagvattnet. 3. Utsläpp av alla slags kemikalier, lösningsmedel, sprit, rengöringsmedel typ klorin som negativt påverkar slamavskiljarens bakterieflora 10. Drift och underhåll Egenkontroll BAGA Easy är försett med ett funktionsövervakningssystem F-SMS som skickar status och larm-sms till användaren om support- eller serviceavtal finns. Trots detta krävs det en tillsyn av anläggningen där det bland annat ingår en egenkontroll minst en gång per kvartal. Protokoll för detta erhålles via support och serviceavtal med BAGA. Dessa fylls i och skickas in till BAGA. Tömning Slamavskiljaren i BAGA Easy måste slamtömmas med vissa intervall. Intervallen är beroende på belastningen och är därför också olika för olika installationer, men oftast räcker en till två tömningar per år. Det tydligaste tecknet på att det är dags att tömma är upprepad igensättning av filtret i BAGA Easy. Vi rekommenderar alltid att återfyllning med rent vatten sker efter varje tömning. Flockningsmedel Mängden flockningsmedel som förbrukas beror på hur mycket vatten som kommer in i slamavskiljaren. Vattnets beskaffenhet påverkar också hur mycket flockningsmedel som behöver tillsättas per volymenhet vatten. Således kommer flockningsmedlet att vara olika länge för olika installationer. En givare i botten av den så kallade suglansen känner av när det börjar bli tomt i behållaren och ett larm löser ut. Dunken skall då bytas ut till en ny. OBS! Flockningsmedlet är irriterande, konsultera separat säkerhetsblad. Iakttag därför stor försiktighet vid all hantering och undvik kontakt med hud eller ögon. Byte och rengöring av filterstrumpa En igensatt filterstrumpa kan enkelt tvättas. Detta görs genom att: 1. Bryt strömmen till anläggningen med brytaren i automatikskåpet. Pumpen kan annars starta automatiskt under arbetet. 2. Lossa på unionskopplingarna på båda sidor om filtret, filtret sitter nu endast på filterfästet 3. Lyft hela filtersatsen rakt upp och lägg på marken, var varsam med doserslangen. 13

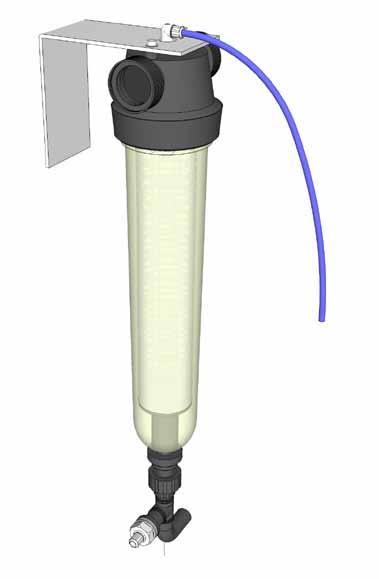

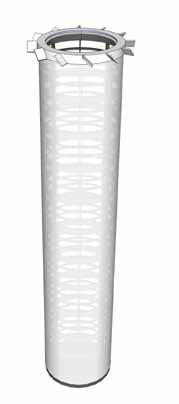

14 BAGA Easy Installationsanvisning 4. Lossa filterkoppen med tillhörande vridnyckel om det behövs. Skall vridnyckeln användas måste först delen med doserslangen avlägsnas genom at unionskopplingen bredvid slangen lossas. Obs! Se till att inte tappa några O-ringar. 5. Lyft ur filterhållaren, skölj filtret med trädgårdsslang. 6. Skruva fast filterkoppen och eventuellt nederdelen med doserslangen igen om den lossats (kontrollera att den är vinklad på samma sätt som innan, vattnet skall ledas ut längs med kanten på inloppscylindern i slamavskiljaren). 7. Sätt fast filter fästet med filtret i slamavskiljaren. 8. Skruva fast båda unionskopplingarna 9. Sätt på strömmen igen. Om filterstrumpan även behöver avlägsnas från filterhållaren 1. Lossa de två plastfixeringarna på ändarna av filterhållaren. Den nedre behöver lossas med t. ex. en skruvmejsel. Obs! Plastfixeringarna passar endast på en av ändarna, notera vilken. Dra av filterstrumpan som ska tvättas eller bytas och spola av den med vatten. 2. Skölj även av filterhållaren 3. Sätt på tvättad/ny filterstrumpa och sätt fast med de två fixeringarna. Obs! Dessa är olika och passar endast på respektive ände av filterhållaren. 4. Tryck fast filterhållaren i det svarta filterhuset, se till O-ringen ligger tätt mot filterhuset och skruva fast filterkoppen. Filtersats Filter med fixeringar Filterfäste Filterhållare Filterkopp Nedre fixering Övre fixering 14

15 Installationsanvisning BAGA Easy Garanti Alla anläggningar från BAGA Water Technology är ett resultat av lång erfarenhet av att behandla avloppsvatten. Innan en modell släpps ut på marknaden är den noggrant testad under realistiska förhållanden. BAGA lämnar en processgaranti under förutsättning att: supportavtal eller serviceavtal är tecknat med BAGA fastighetsägaren har tagit hand om anläggningen på ett korrekt sätt egenkontrollen är skött på anvisat sätt och att egenkontrolluppgifterna är insända till BAGA anläggningen byggts och installerats enligt anvisningarna Installationsintyg är inskickat av ansvarig anläggare. Kopia på kommunens tillstånd är medskickat. Inkommande vatten är normalt avloppsvatten, se separata villkor för processgaranti. Processgarantin i sin helhet kan laddas ned på BAGA Water Technology AB 15

16 DoP-BAGA-Easy-001 SVE Ver. 1.1 Prestandadeklaration No. DoP-BAGA-Easy-001-SVE 1. Produktens unika identifikationskod: BAGA Easy 1 hh, 2 hh, 3-4 hh, 5 hh, 6 hh och 8 hh 2. Typ-, parti-, eller serienummer eller annan beteckning som möjliggör identifiering av byggprodukten enligt artikel 11(4): RSK. Nr / / / / / Byggproduktens avsedda användning eller användningar i enlighet med den tillämpliga harmoniserade tekniska specifikationen, såsom förutsett av tillverkaren: Prefabricerad avloppsreningsanläggning för primär behandling av vatten från hushållsavlopp. Ej för användning utan efterföljande biologisk behandling. BAGA Easy skall alltid installeras i kombination med biologisk efterbehandling såsom BAGA BioTank (se separat prestandadeklaration) eller markbaserad rening exempelvis markbädd med BAGA BioModuler. 4. Tillverkarens namn, registrerade företagsnamn eller registrerade varumärke samt kontaktadress enligt vad som krävs i artikel 11(5): BAGA Water Technology AB, Torskorsvägen 3, Karlskrona, Sverige. 5. I tillämpliga fall, namn och kontaktadress för tillverkarens representant vars mandat omfattar de uppgifter som specificeras i artikel 12(2): Ej tillämpligt. 6. System för bedömning och fortlöpande kontroll av byggproduktens prestanda enligt bilaga V: System 3 7. För det fall att prestandadeklarationen avser en byggprodukt som omfattas av en harmoniserad standard: SP Sveriges Tekniska Forskningsinstitut (NB nr. 0402) har utfört Initial Typprovning (rapport nr CPD-SC0909-1) och SINTEF Byggforsk Norge (NB nr. 1071) har utfärdat Tekniskt Godkännande nr Angiven prestanda Egenskap Prestanda Harmoniserad standard Nominell organisk dygnsbelastning (kg BOD7/dygn) 0,3 / 0,6 / 1,2 / 1,5 / 1,8 / 2,4 EN :2005/A1:2009 Nominellt hydrauliskt dygnsflöde (m 3 /dygn) 0,75 / 1,5 / 3,0 / 3,75 / 4,5 / 6,0 EN :2005/A1:2009 Material GAP (Glasfiberarmerad Polyester) EN :2005/A1:2009 Vattentäthet Godkänt EN :2005/A1:2009 Materialegenskaper Godkänt EN :2005/A1:2009 Hållfasthet (vakuumtest) Godkänt EN :2005/A1:2009 Elförbrukning (kwh/dygn) 0,36 / 0,72 / 1,44 / 1,80 / 2,16 / 2,88 EN :2005/A1:2009 Reningsprestanda vid testat dygnsflöde 0,85 m 3 /d och organisk dygnsbelastning 0,26 kg BOD7/d: COD: 75 %* BOD7: 74 %* SS: 91 %* Ptot: 88 %* EN :2005/A1:2009 *(Observera att reningsprestandan som deklareras i detta dokument avser BAGA Easy som en fristående enhet. Däremot skall alltid denna produkt installeras i kombination med efterföljande biologisk behandling såsom BAGA BioTank (se separat prestandadeklaration) eller markbädd med BioModuler. Markbädd med BioModuler kan inte CE-märkas, men den totala reningsprestandan som förväntas för BAGA Easy med denna kombination är: COD>90%, BOD7>90%, SS>90%, Ptot>90% och Ntot>50%.) Sida 1 av 2

17 DoP-BAGA-Easy-001 SVE Ver Prestandan för produkten angiven i punkt 1 överensstämmer med den deklarerade prestandan i punkt 8. Denna prestandadeklaration i enlighet med Construction Products Regulation, CPD 305/2011 är utfärdad på eget ansvar av tillverkaren angiven i punkt 4. Undertecknad för tillverkaren av: Bert Gustafsson, styrelseordförande Karlskrona Sida 2 av 2

18 (rev 2.0) Installationsintyg BAGA Ifylles av entreprenören. Vi rekommenderar fotografering av några punkter märkta. Fotografier biläggs installationsintyget och skickas till e-post: eller per brev. Anläggare/Entreprenör Firma: Adress: Postnr + ort Telefon: Byggansvarig: Telefon: Mobil: Installationsadress (om fritidsboende, ange även bostadsadressen) Namn fastighetsägare: Adress: Postnr + ort Fastighetsbeteckning: Telefon: Mobil: Kommun: Adress: Telefon: Telefax: Org.No: BAGA Water Technology Torskorsvägen Karlskrona info@baga.se Internet:

19 (rev 2.0) Elinstallation Firma: Telefon: Installatör: Anläggning Typ av anläggning: Anläggningsdatum: Antal hushåll: Inköpt från: Bruksdatum: SIM-kortsnummer: Permanent boende: Infiltration/Markbädd Easy med infiltration BioTank Compact C reningsverk Annat: Easy med markbädd BioTank med hygienisering Tillstånd Tillståndsnr: Handläggare: Kommun: Kräver rapportering: Markbeskaffenhet Grundvatten djup: Typ av Mark (ex lera): meter Siktkurva: Ja Nej Bilaga: LTAR-värde: Nedgrävning av tank(ar) Adress: Telefon: Telefax: Org.No: BAGA Water Technology Torskorsvägen Karlskrona info@baga.se Internet:
