Biomoduler. Läggningsanvisningar, drift och skötsel.

Storlek: px
Starta visningen från sidan:

Download "Biomoduler. Läggningsanvisningar, drift och skötsel. www.baga.se"

Transkript

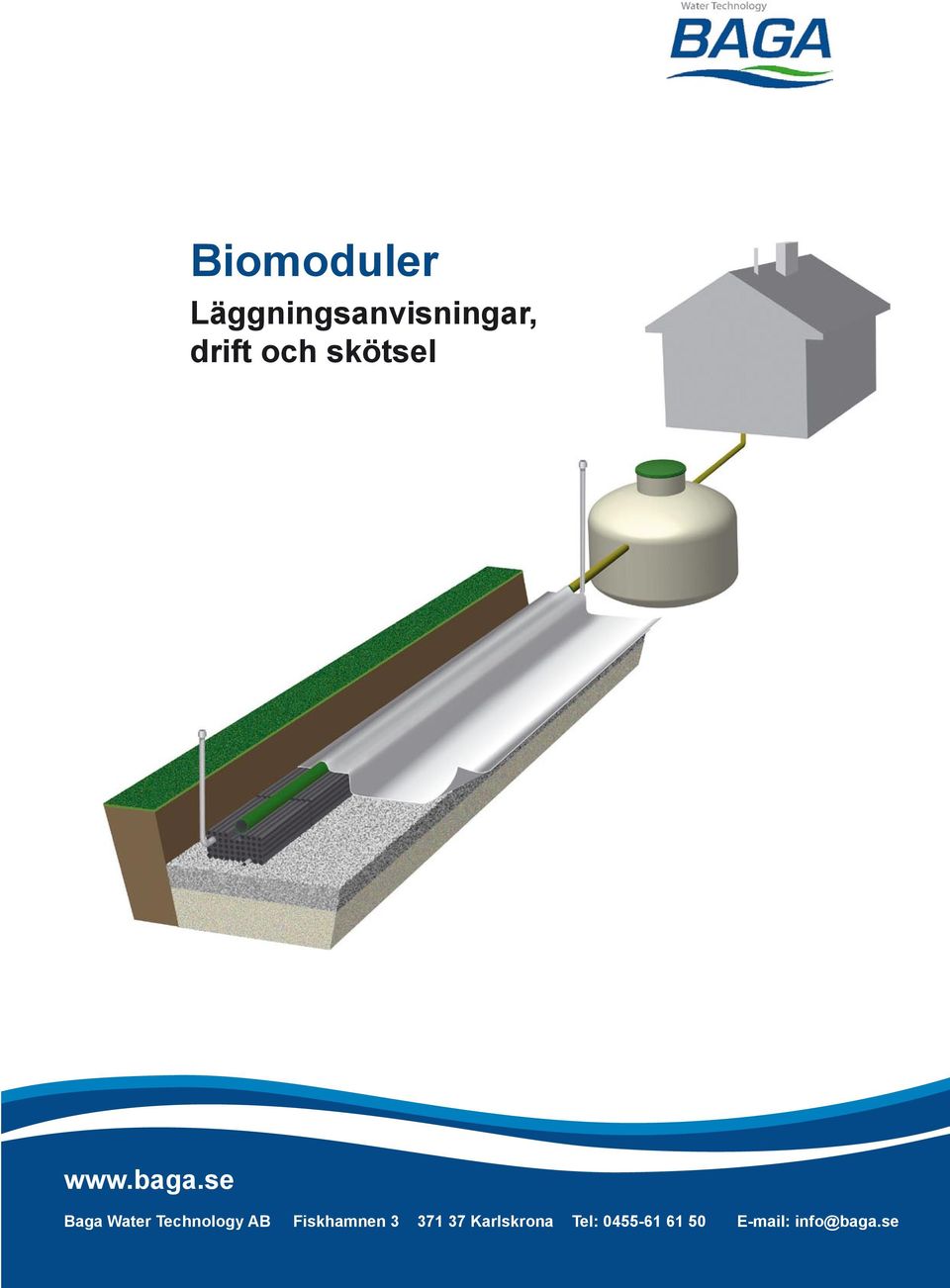

1 Biomoduler Läggningsanvisningar, drift och skötsel Baga Water Technology AB Fiskhamnen Karlskrona Tel:

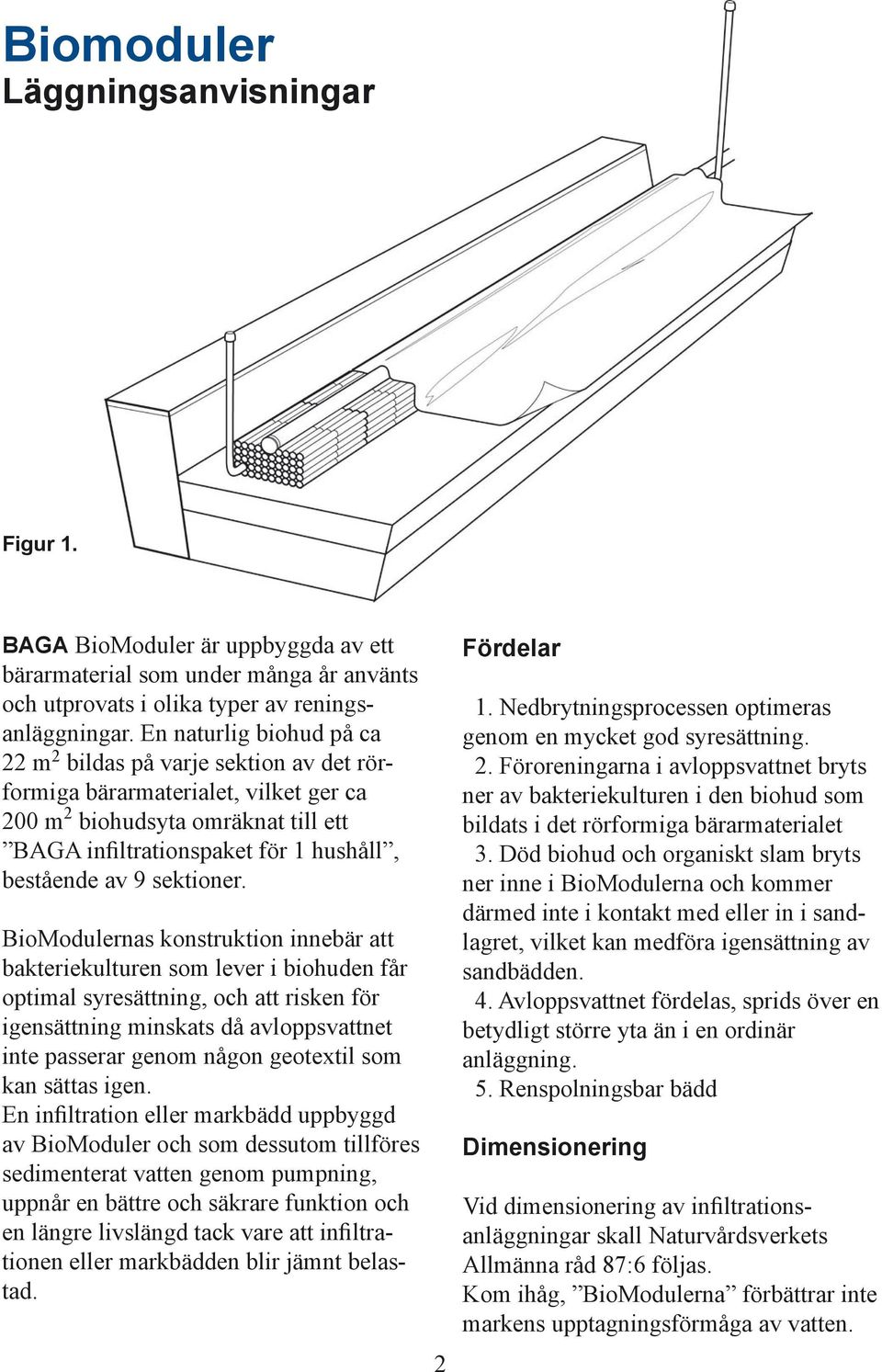

2 Biomoduler Läggningsanvisningar Figur 1. BAGA BioModuler är uppbyggda av ett bärarmaterial som under många år använts och utprovats i olika typer av reningsanläggningar. En naturlig biohud på ca 22 m 2 bildas på varje sektion av det rörformiga bärarmaterialet, vilket ger ca 200 m 2 biohudsyta omräknat till ett BAGA infiltrationspaket för 1 hushåll, bestående av 9 sektioner. BioModulernas konstruktion innebär att bakteriekulturen som lever i biohuden får optimal syresättning, och att risken för igensättning minskats då avloppsvattnet inte passerar genom någon geotextil som kan sättas igen. En infiltration eller markbädd uppbyggd av BioModuler och som dessutom tillföres sedimenterat vatten genom pumpning, uppnår en bättre och säkrare funktion och en längre livslängd tack vare att infiltrationen eller markbädden blir jämnt belastad. 2 Fördelar 1. Nedbrytningsprocessen optimeras genom en mycket god syresättning. 2. Föroreningarna i avloppsvattnet bryts ner av bakteriekulturen i den biohud som bildats i det rörformiga bärarmaterialet 3. Död biohud och organiskt slam bryts ner inne i BioModulerna och kommer därmed inte i kontakt med eller in i sandlagret, vilket kan medföra igensättning av sandbädden. 4. Avloppsvattnet fördelas, sprids över en betydligt större yta än i en ordinär anläggning. 5. Renspolningsbar bädd Dimensionering Vid dimensionering av infiltrationsanläggningar skall Naturvårdsverkets Allmänna råd 87:6 följas. Kom ihåg, BioModulerna förbättrar inte markens upptagningsförmåga av vatten.

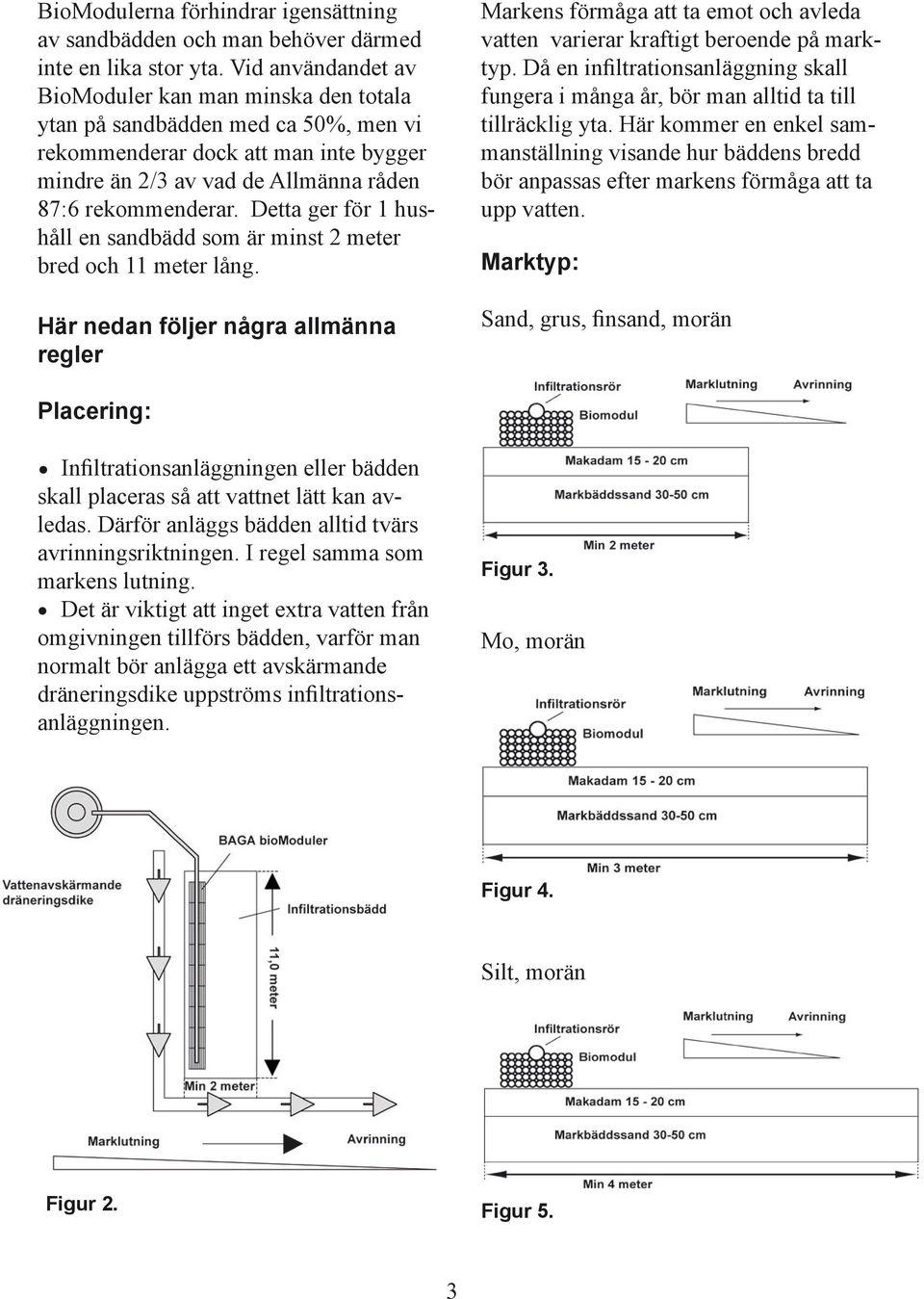

3 BioModulerna förhindrar igensättning av sandbädden och man behöver därmed inte en lika stor yta. Vid användandet av BioModuler kan man minska den totala ytan på sandbädden med ca 50%, men vi rekommenderar dock att man inte bygger mindre än 2/3 av vad de Allmänna råden 87:6 rekommenderar. Detta ger för 1 hushåll en sandbädd som är minst 2 meter bred och 11 meter lång. Här nedan följer några allmänna regler Markens förmåga att ta emot och avleda vatten varierar kraftigt beroende på marktyp. Då en infiltrationsanläggning skall fungera i många år, bör man alltid ta till tillräcklig yta. Här kommer en enkel sammanställning visande hur bäddens bredd bör anpassas efter markens förmåga att ta upp vatten. Marktyp: Sand, grus, finsand, morän Placering: Infiltrationsanläggningen eller bädden skall placeras så att vattnet lätt kan avledas. Därför anläggs bädden alltid tvärs avrinningsriktningen. I regel samma som markens lutning. Det är viktigt att inget extra vatten från omgivningen tillförs bädden, varför man normalt bör anlägga ett avskärmande dräneringsdike uppströms infiltrationsanläggningen. Figur 3. Mo, morän Figur 4. Silt, morän Figur 2. Figur 5. 3

4 Lera, silt Figur 6. Vid dimensionering för en anläggning för 1 hushåll, dimensioneras anläggningen för 5 personer (Pe). Varje person tillför 150 liter BDT-vatten och 25 liter kl vatten. (BDT-vatten är en förkortning av Bad, dusch och tvätt-vatten) (kl-vatten är en förkortning av klosettvatten). En BAGA BioModul är dimensionerad för att ta emot ca liter per dygn. Detta betyder att man skall använda 6 moduler för BDT-vatten, eller 9 moduler för BDT-kl-vatten. Konstruktionen av BioModulerna medför en mycket god syresättning av vattnet och den bakteriekultur som lever i bädden. Med BioModulernas dubbla ventilationkanaler kan vi säkerställa syresättningen även vid pumpinfiltration. Ventilation av bädden sker normalt via slamavskiljaren och VA-ledningens ventilationsstam i huset som skall mynna över taknock för att säkerställa god ventilation. Om vattnet pumpas till bädden förses bädden med ytterligare ett ventilationsrör. Det är viktigt att vara observant på att ventilationen bör minskas och kanske helt stängas under de kallaste vintermånaderna. Slamavskiljare Använd med fördel en slamavskiljare typ BAGA med inbyggd pumpbrunn. Vid användandet av BAGA slamavskiljare med pumppaket kan flödet justeras från liter per tillslag. Figur 7. Ledningsnät Vid självfall från slamavskiljaren till bädden, bör minsta dimension ej understiga Ø 110 mm. Om vattnet pumpas till bädden från avskiljaren kan man använda ned till Ø DN 40 beroende på nivåskillnader och avstånd från pumpen till bädden. Fråga alltid en specialist när det gäller dimensionering och val av pump. 4

5 Pumpinfiltration Pumpinfiltration innebär att man kan vara säker på att hela bädden blir aktiv, vilket ger en lägre belastning per m 2 bäddyta. Detta givetvis under förutsättning att mängden vatten som pumpas över per pumptillfälle är anpassad efter bäddens storlek. BAGA,s pumppaket har en nivågivare som är ställbar på mellan 2 18 cm vilket innebär att man kan reglera flödet från 60 till 400 liter vid pumpning från en slamavskiljare typ BAGA för 1 eller 2 hushåll. Vid pumpning till infiltrationen bör bädden förses med dubbla luftningsrör. Ett i vardera ändan av infiltrationsbädden. Det ena ventilationsröret skall vara ca 50 cm högre än det andra. Se figur 10. Observera att det längsta röret skall stängas helt under vintertid. Detta för att förhindra frysning av bädden. Läggning Avståndet mellan underkant BioModulerna och grundvattnet får inte understiga 1 meter, varav minst cm makadam närmast under BioModulerna. Därunder ett lager markbäddssand (0-8 mm, alt. 2-4 mm) på cm tjocklek. Bäddens totalhöjd inkl. spridarrör blir 0,8-1,0 meter. Ett lager av återfyllnadsmassor på 1 meter eller en markisoleringsmatta och ett lager på 0,5 meter med återfyllnadsmassa är tillräckligt för att skydda anläggningen mot frost i södra Sverige. Figur Vid schaktning till läggningsdjup, bör man om möjligt luckra upp underliggande jordlager. Detta är viktigt och ökar markens upptagningsförmåga av vatten. 2. Därefter läggs lagret med tvättad markbäddssand, 0-8 alternativt upp till max. 2-4 i kornstorlek. Tjocklek cm. Längd 11 meter. Bredd beroende på typ av underliggande jordmassor. Se figurerna sidan 3 och När lagret med markbäddssand är utlagt fortsätter man med makadamlagret. Tjocklek cm. Längd 11 meter Bredd: samma som lagret med markbäddssand. Övre makdamlagret läggs med fall från inkommande med 1 cm per meter. 5

6 4. Placera BioModulerna på högkant på det utlagda makadamlagret. Börja vid inloppsändan, vid bäddens övre del i förhållande till avrinningsriktningen. (Figur 2.) Modulerna läggs ut på längden och på högkant så att styrrören som sitter i den bortre änden (Figur 8) vänds bort från inkommande ledning. Nästa BioModul trycks in i föregående BioModuls styrrör (Figur 9). När samtliga BioModuler är utlagda viker man ned det 10 meter långa modulpaketet varvid man uppnår en förskjutning på ca 30 cm av hela modulpaketet från makadambäddens övre kant. Spridarrören läggs på plats i den längsgående fördjupningen (Figur 8 & 10). Det sista spridarröret skall ha en ändmuff. Observera att det första spridarröret skall börja först ca cm in på den första BioModulen och att det sista spridarröret med ändmuff skall sluta ca cm in på den sista BioModulen. Vid pumpning till infiltrationsbädden som normalt sker med slang DN 40 eller DN 50 beroende på avstånd och höjdskillnad, anslutes slangen till en förminskning Ø 110 x 50 + (50 x 40 vid DN 40). Förminskningen 110x50 skall monteras med inloppet 50 kl 12. Detta för att förhindra att vatten rinner baklänges. Figur 9. Modulerna viks ut 6

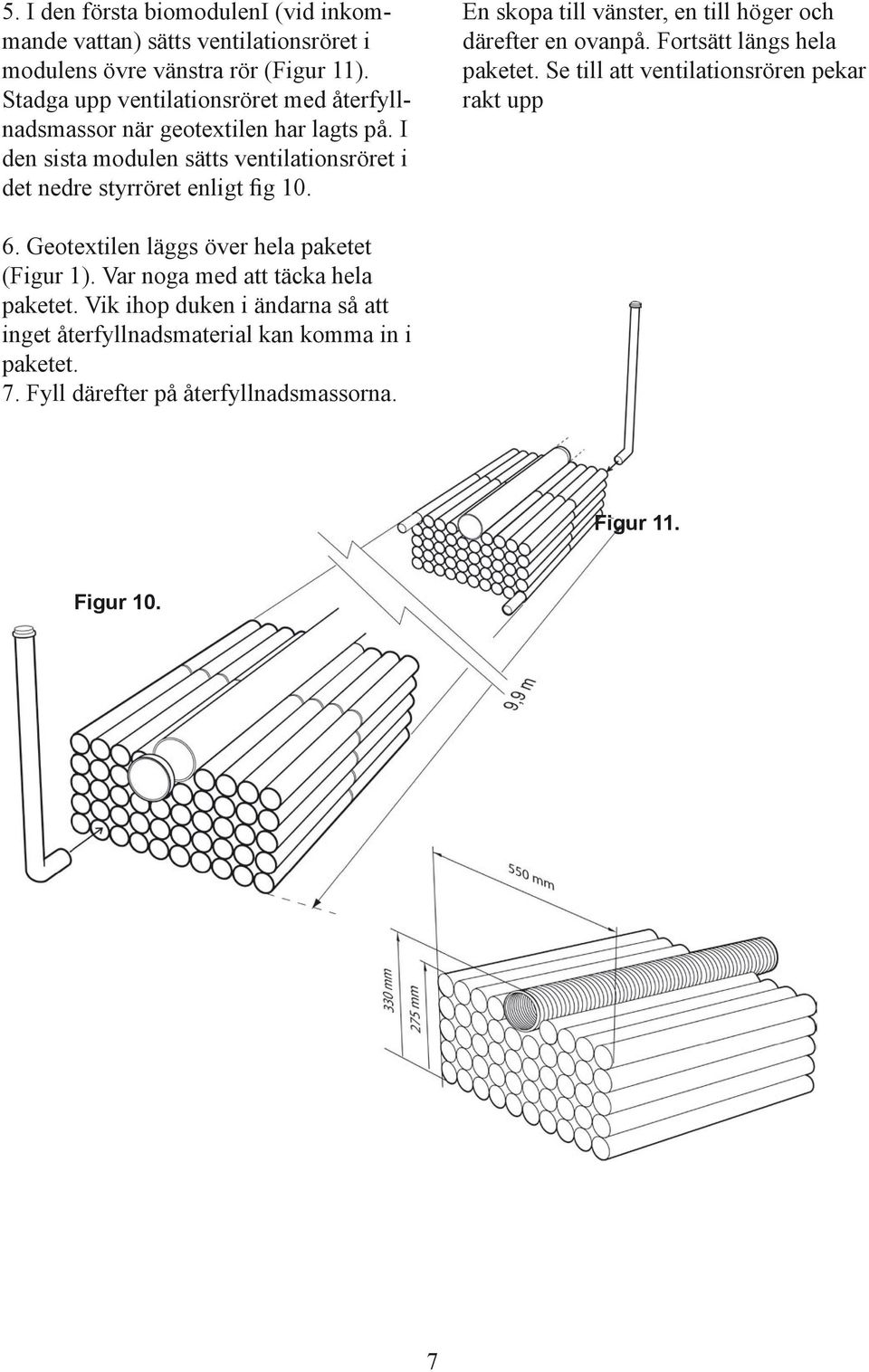

7 5. I den första biomoduleni (vid inkommande vattan) sätts ventilationsröret i modulens övre vänstra rör (Figur 11). Stadga upp ventilationsröret med återfyllnadsmassor när geotextilen har lagts på. I den sista modulen sätts ventilationsröret i det nedre styrröret enligt fig 10. En skopa till vänster, en till höger och därefter en ovanpå. Fortsätt längs hela paketet. Se till att ventilationsrören pekar rakt upp 6. Geotextilen läggs över hela paketet (Figur 1). Var noga med att täcka hela paketet. Vik ihop duken i ändarna så att inget återfyllnadsmaterial kan komma in i paketet. 7. Fyll därefter på återfyllnadsmassorna. Figur 11. Figur 10. 7

8 BAGA Water Technology AB Telefon: E-post: Fiskhamnen 3 Telefax: Internet: Karlskrona
