1 Screening Technology & Amphibious Excavators Jord Skyddsfyllnad av rörledning och kabel Kompostering Industritillämpningar Återvinning Siktning/Rivning av torv Minröjning Stabilisering Svenska Siktskopor

Jord Skyddsfyllnad REMU siktskopor och siktverk är en av världens effektivaste jordfabriker i de flesta material och väderförhållanden.

Vid siktning kan skopmaterialet klassificeras som ren och högkvalitativ matjord utan stenfragment, pinnar osv.

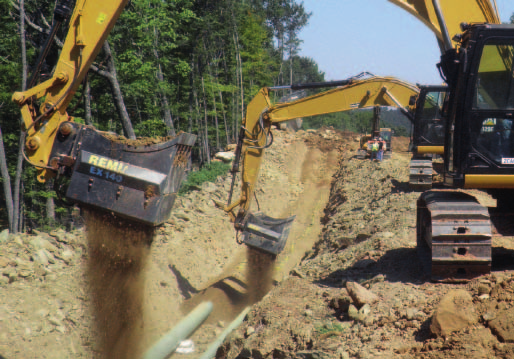

De kostnadsbesparingar som uppnås när material från en uppgrävning siktas på plats och används till skyddsfyllnad vid rörledning och kabelförläggning, resulterar i det snabbast växande

Skopsiktning direkt på arbetsplatsen, med befintligt material ökar den tid som maskinen används för lönsamt arbete eftersom man eliminerar stillestånd när man måste vänta på materialtransporter.

2 Jord Skyddsfyllnad REMU siktskopor och siktverk är en av världens effektivaste jordfabriker i de flesta material och väderförhållanden. Blandning av jord för landskapsplanering, plantskolor, sportplaner och trädgårdar är troligen det vanligaste användningsområdet för siktskopor. Vid siktning kan skopmaterialet klassificeras som ren och högkvalitativ matjord utan stenfragment, pinnar osv. Siktskopan kan också användas för blandning av sand, lera och kompost för att uppnå den önskade sammansättning för varje användartillfälle. De kostnadsbesparingar som uppnås när material från en uppgrävning siktas på plats och används till skyddsfyllnad vid rörledning och kabelförläggning, resulterar i det snabbast växande användningsområdet för siktskopan. Siktning på plats sparar både material- och transportkostnader. Skopsiktning direkt på arbetsplatsen, med befintligt material ökar den tid som maskinen används för lönsamt arbete eftersom man eliminerar stillestånd när man måste vänta på materialtransporter. När du arbetar med en siktskopa kan du sikta materialet från utgrävningen och Använda den till skyddtäckning Tippa det utsorterade materialet över skyddstäckningen, som förstärkningslager Slutföra landskapsplaneringen med hjälp av matjord från arbetsplatsen av rö rlednin g o c h k a b el När man behöver mer kraftfull bearbetning eller krossning rekommenderar vi ovan bettdesign. Slutfraktionen är beroende av distansen mellan siktbetten. Vid framställning av jord är distansen vanligen 20 eller 34 mm. REMU effektiva siktskopor kan snabbt sikta och lasta i samma moment. 2 Detta siktbett krossar inte stenar m.m. och slutprodukten är homogen. Vanligt förekommande kornstorlek för fyllnad är 0-18 mm naturmaterial. Med en siktskopa från REMU kan du även producera 0-8 mm kornstorlekar. 3

Kompostering Industritillämpningar Grönt avfall, bioavfall, gödsel och avloppsslam etc.

Siktskopan kan även användas för siktning av mogen kompost och blandning med andra nödvändiga ingredienser så att den slutliga produkten är homogen.

Med en siktskopa och rätt bettdesign är det enkelt att bearbeta olika kemikalier eller konstgödsel med klumpar eller fruset material.

Bettavstånd beror på materialets kvalitet och förväntad slutprodukt. Den här bettdesignen rekommenderas för siktning.

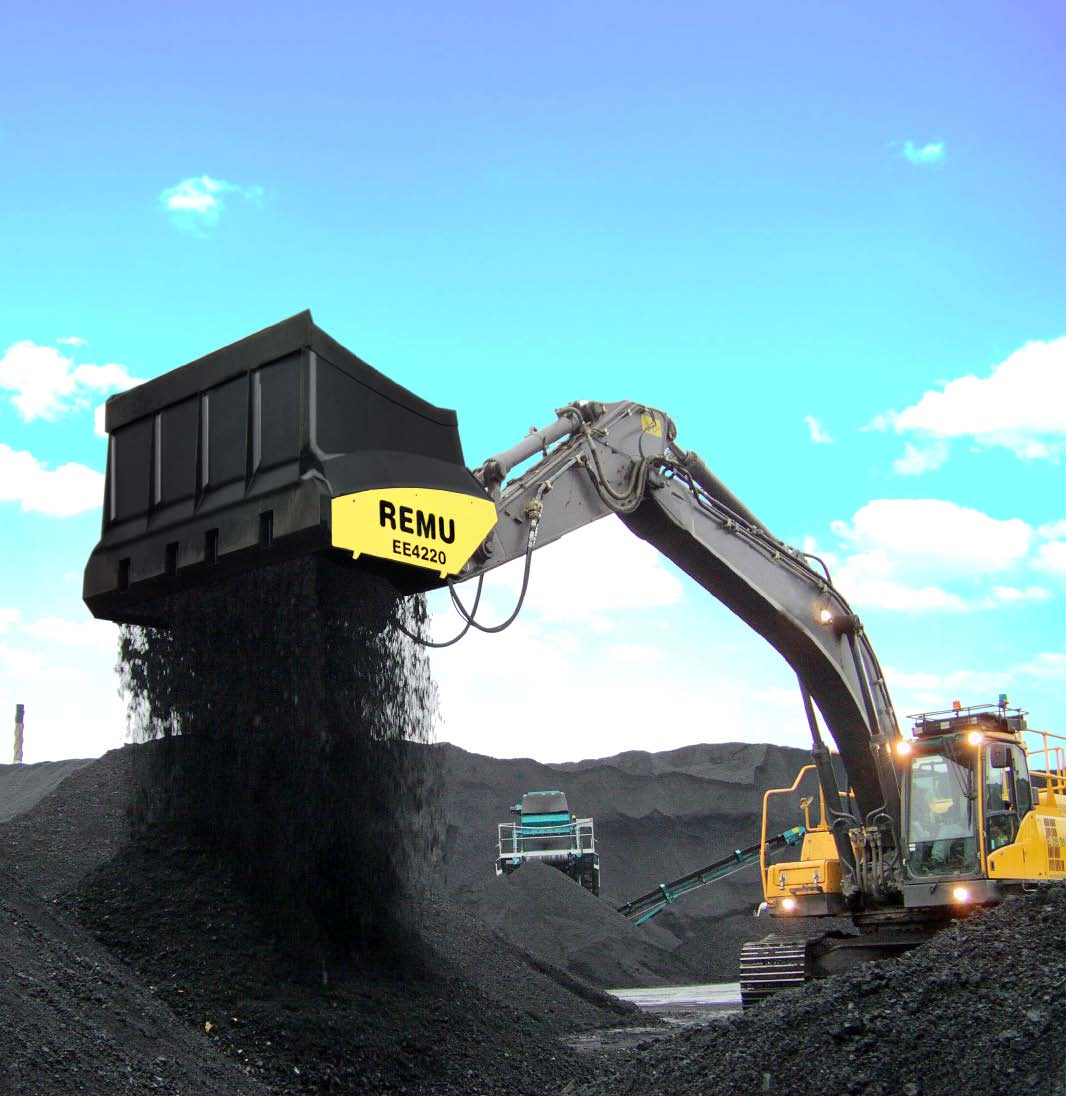

3 Kompostering Industritillämpningar Grönt avfall, bioavfall, gödsel och avloppsslam etc.. Siktskopan används för malning av avfall före kompostering och luftning av komposten för att påskynda processen. Siktskopan kan även användas för siktning av mogen kompost och blandning med andra nödvändiga ingredienser så att den slutliga produkten är homogen. Malning och klassificering av material är en av de vanligaste tillämpningarna. Med en siktskopa och rätt bettdesign är det enkelt att bearbeta olika kemikalier eller konstgödsel med klumpar eller fruset material. Genom malning och siktning kan man få en homogen blandning samtidigt som man transporterar materialet med en hjullastare. Bettavstånd beror på materialets kvalitet och förväntad slutprodukt. Den här bettdesignen rekommenderas för siktning. Den här bettdesignen rekommenderas för siktning. Sikt krossbett x311 Dessa bettmodeller används för att mala träpinnar mm. X304 lämpar sig även för rivning av livsmedelsförpackningar. Generellt är bettavstånd över 35 mm lämpligt för våta och kladdiga material. Renskammar håller rotorerna rena och säkerställer högsta prestanda även i våta förhållanden. 4 När man behöver en mer aggressiv malning eller krossning rekommenderas att man använder denna bettdesign. Spiralrotorer i kombination med krossningsbett kan effektivt mala material med klumpar. En spiralformad konfiguration reducerar den kraftbehovet samt ökar effektiviteten. 5

Åt er v i n n i n g Minröjning I de flesta fall är det första steget att skilja

Man kan till exempel rensa trästubbar, från jord och grus, före flisning och för

eller klassificeras innan de kan återanvändas eller vidareförädlas.

n krossa glas, gipsskivor, tegel, asfalt m.

I områden där flodvatten transporterar jord till risfält, eller öken där sand

Eftersom torv är ett mycket lätt material kan även de största siktskoporna

Då och då orsakar den våta jorden på byggarbetsplatsen förseningar.

4 Åt er v i n n i n g Minröjning I de flesta fall är det första steget att skilja fint material från återvinningsbart material. Man kan till exempel rensa trästubbar, från jord och grus, före flisning och för att kunna användas i värmeverk Ibland måste återvinningsbara material krossas eller klassificeras innan de kan återanvändas eller vidareförädlas. Med hjälp av en siktkrosskopa kan man krossa glas, gipsskivor, tegel, asfalt m.m. Speciella siktskopor kan användas för att röja antipersonella minor. I områden där flodvatten transporterar jord till risfält, eller öken där sand förflyttas med vinden, kan minor begravas så djupt att minröjningsenheter inte når dem. Sikt bett När skopan tillverkas för minröjningsändamål är standardskopan förstärkt och försedd med bepansring. Före Efter Siktning/Rivning Överfraktion Sta b i l i s e r i n g av to rv Eftersom torv är ett mycket lätt material kan även de största siktskoporna användas när man vill skilja stenar, stubbar m.m. Den största siktskopan har en volym på 5,5 m³ (SAE). Då och då orsakar den våta jorden på byggarbetsplatsen förseningar. För att hålla byggnadsarbetet igång, kan strukturen med instabil, fuktig och lerig jord omvandlas genom behandling med kalk. Kemiska reaktionen mellan kalk och vatten torkar effektivt marken. Siktskopan är det perfekta verktyget för att blanda kalk i marken. Siktningen minskar också storleken på lerfraktioner och påskyndar torkningen. Sikt bett x311 6 x302 7

S i k t - S i k t k r o ss H e a v y D u t y - HD

och krossning beroende på rotationsriktning och körteknik.

krävande förhållanden och när man kan förvänta sig höga

När du väljer att använda en extra tålig version av REMU

Med rätt bettval kan den enkelt mala Gräsklumpar Rötter

Siktkrossen är inte lämplig för att krossa betong eller

Hu v u d s kä r s t å l EE Series: 40 mm wear plate,

Sidoskärstål EE-serien: 25 mm slitplatta, EP-serien: 16 mm

botten av skopan EE-serien: 10 mm slitplatta, EP-serien: 8

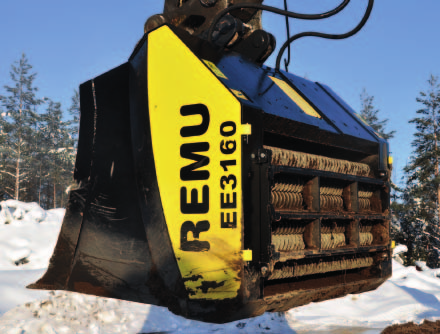

5 S i k t - S i k t k r o ss H e a v y D u t y - HD Siktskopan har tillverkas för att noggrant klassificera och skilja material. I de flesta tillämpningar är det mer effektivt och ekonomiskt att sikta material först. Siktkross är en skopa som kan användas både till siktning och krossning beroende på rotationsriktning och körteknik. HD-strukturen ger dig en fördel när du använder en skopa i krävande förhållanden och när man kan förvänta sig höga påfrestningar. När du väljer att använda en extra tålig version av REMU har du den förstärkta ramstrukturen som visas här nedanför. Med rätt bettval kan den enkelt mala Gräsklumpar Rötter Träpinnar Glas Tegel Asfalt (med vissa begränsningar) Siktkrossen är inte lämplig för att krossa betong eller hårda stenar. Hu v u d s kä r s t å l EE Series: 40 mm wear plate, EEserien: 40 mm slitplatta, EP-serien: 25 mm slitplatta, Sidoskärstål EE-serien: 25 mm slitplatta, EP-serien: 16 mm slitplatta, Extra förstärkning och skyddsplåtar till botten av skopan EE-serien: 10 mm slitplatta, EP-serien: 8 mm slitplatta, Spiralrotorer Sidoskärstål Huvudskärstål Med spiralrotorer erbjuder REMU en ny generation av siktmönster för krävande förhållanden. Siktning och krossning kan göras ännu effektivare med denna registrerade och skyddade design. 8 9

Te k n i s k a d ata Modell Transportörstorlek¹ Grävmaskin Lastare Hydraulflöd² Min Max Skopvolym Mått Vikt ISO/SAE Från ton L/MIN m³ m² cm Kg Kg EL 2085 3 1 25-35 0,15/0,18 0,2 64 109 63 240 N/A EP

200 169 2670 2830 EE 3220 35 14 155-235 3,0/3,3 1,9 158 260 169 2830 3020 EE 4220 40 18 155-235 3,7/4,2 2,5 180 260 169 N/A 3500 EE 4290 60 21 155-235 4,8/5,5 3,3 180 330 175 N/A 4500 EX 80 12 N/A

Rekommendationerna för bärarens minsta vikt som anges här är endast avsedda som riktvärde.

6 Te k n i s k a d ata Modell Transportörstorlek¹ Grävmaskin Lastare Hydraulflöd² Min Max Skopvolym Mått Vikt ISO/SAE Från ton L/MIN m³ m² cm Kg Kg EL ,15/0,18 0, N/A EP ,0/1,1 1, EP ,3/1,4 1, EE ,1/2,4 1, EE ,7/3,0 1, EE ,0/3,3 1, EE ,7/4,2 2, N/A 3500 EE ,8/5,5 3, N/A 4500 EX N/A ,7/0,9 0, N/A EX N/A ,9/1,1 0, N/A EX N/A ,3/1,5 1, N/A Siktyta Höjd Bredd Djup Standard HD *1. Rekommendationerna för bärarens minsta vikt som anges här är endast avsedda som riktvärde. Kontakta auktoriserad maskinåterförsäljare för noggrannare beräkningar av lyftkapacitet och tipplast från transportören. Användning av skopan i en maskin som ligger utöver det optimala viktområdet är möjlig om föraren har tillräcklig kunskap om skopans egenskaper och möjligheter. Material vikt 1,7tn/m 3. *2. Erforderligt hydrauliskt flöde och tryck kan variera mellan olika material och vald konfiguration av hydraulmotorer i skopan. För mer detaljerad information om rotorernas hastighet bör du kontakta auktoriserad RE- MU-återförsäljare. Skopvikt och samtliga värden är framräknade enligt allmänna konfigurationer. För att möta varje kunds speciella behov rekommenderas att man kontaktar den auktoriserade REMU-återförsäljaren eller representant. Ännu mer volym med extra sidor. Te k n i s k a d ata Kornstorleken på siktat eller krossat material beror på många omständigheter som väderlek, fukt, operatörens skicklighet, bettdesign, inställning av motbett, materialets innehåll osv. Kornstorleken hos siktade material beror på bettavstånd samt vilken typ av motstål som är monterat i skopan. Med motstål Justerbar slutfraktion blir slutprodukten från ca: 50% av distansen mellan siktbetten. Med motstål av Variabel aggressivitet blir slutprodukten ca: 8 mm mindre än distansen mellan siktbetten. Bettdistans Serie EL EP EE/EX Bettdistans Kornstorlek 1 Endast för siktkrossbett mm mm x x x x x x x x x x x x x x x x x x x x x x REMU har en policy för kontinuerlig förbättring och förbehåller sig rätten att ändra specifikationer utan föregående meddelande. MER VOLYM Mindre onödigt stål Mer produktion med varje skopa En dubbel axelstruktur skyddar lagret från smuts och stötar och behöver inga extra täckplåtar. Den rensar sig själv varje gång vid smörjning. Bultade fästen för både gräv och lastmaskin i samtliga modeller. Växlingsbara mellan djup- och höjdgrävning Bettdesigner är registrerade gemenskapsdesigner /0011. Spiralrotorer är registrerade gemenskapsdesigner /

Din handlare REMU Oy Huvudkontoret, Finland +358 20 743 1160 info@remu.

fi REMU Sales Office, China +86 135 8800 3776 china@remu.

fi Copyright 2015 REMU Oy REMU har en policy för kontinuerlig

7 Din handlare REMU Oy Huvudkontoret, Finland REMU USA Inc REMU Sales Office, China REMU Deutschland GmbH Copyright 2015 REMU Oy REMU har en policy för kontinuerlig förbättring och förbehåller sig rätten att ändra specifikationer utan föregående meddelande. Tryckt i Finland 04/
