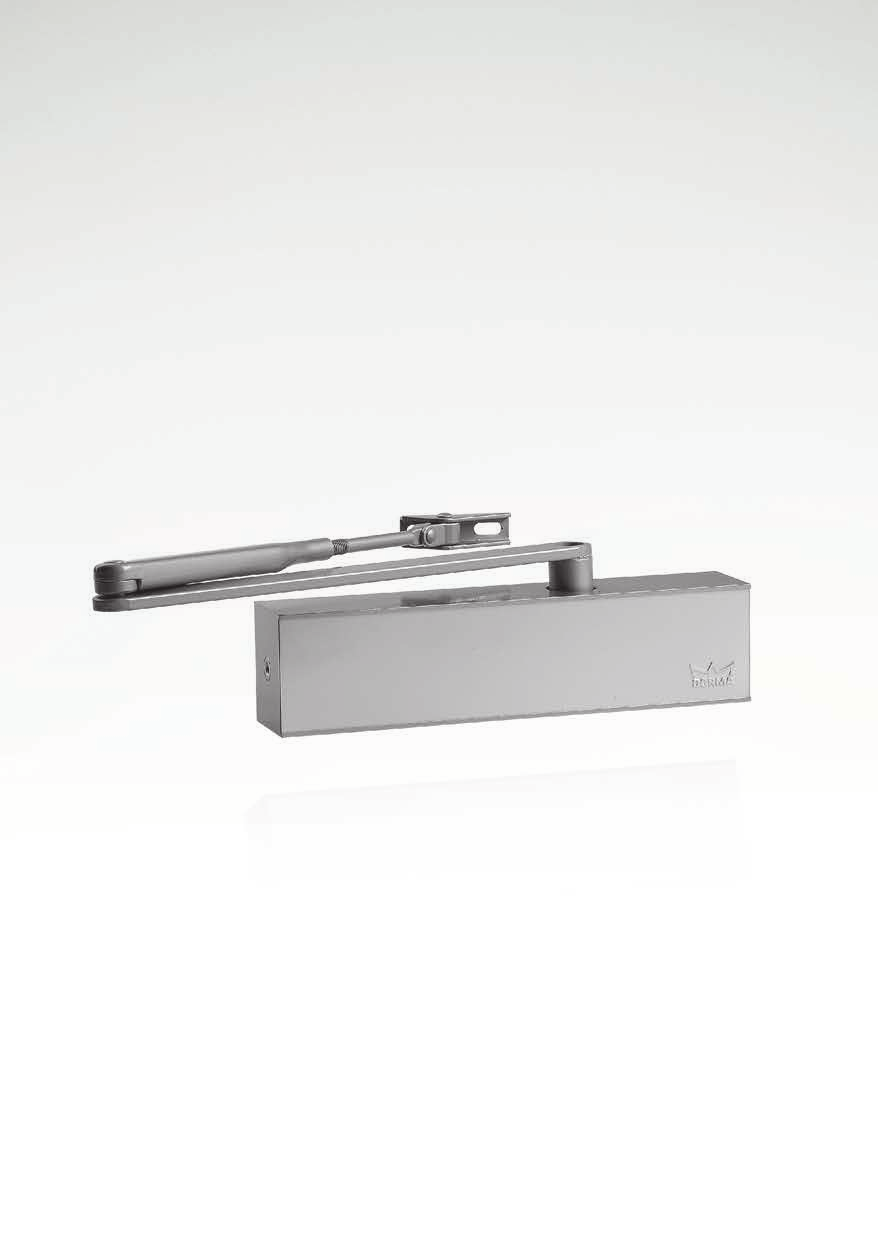

1 DÖRRSTÄNGARE

2 Produktinformation och föreskriftsenlig användning Dörrstängare är till för att skydda dörrkonstruktionen och för att stänga slagdörrar efter manuellt öppnande. Stängningsprocessen som är justerbar sker med hydraulisk dämpning. Den nödvändiga stängningskraften i förhållande till dörrbladsbredden är fastlagd i EN Dörrstängare kan användas för inbyggda slagdörrar av metall, trä eller plast och kombinationer av dessa material. För branddörrar eller andra klassade dörrar med automatisk stängning är monteringssätt och placering exakt föreskrivna. Föreskiftsenlig användning av dörrstängare förutsätter lodräta och lättgående dörrar med korrekt monterade dörrstängare. När det gäller slagdörrar som utsätts för vind när de öppnas utåt skall dörrstängare med öppningsbroms användas. Öppningsbromsen bidrar till att skydda personer, dörrar, intilliggande väggar och föremål, utan att för den skull begränsa öppningsvinkeln. Dörrstängare på slagdörrar för våtutrymmen, för oskyddad montering utomhus och för användning i miljö med aggressiv och korrosionsbildande luft, eller dörrstängare som är utsatta för extremt höga eller låga temperaturer kräver specialutföranden. Felaktig användning Felaktig användning av dörrstängare för slagdörrar - dvs. ej föreskriftsenlig användning av produkten - föreligger i följande fall: När hinder i stängningsområdet, skrapande dörrar, tätningar som klämmer, träkilar o.s.v. förhindrar stängningsförloppet. När felaktig eller ej fackmässigt utförd montering och / eller inställning ej föreligger. När man fattar i området mellan dörrkarm och dörrblad (risk för skada). När de utlovade egenskaperna som är nödvändiga för en felfri funktion även förväntas gälla vid t.ex. storm eller vid ovanligt starkt under eller övertryck som inverkar på dörren. När den valda storleksklassen inte överensstämmer med tillverkarens rekommendationer. Produktunderhåll Beroende på slagdörrarnas typ och användning skall följande underhållsarbeten utföras minst en gång om året: Alla rörliga delar på armsystemet skall smörjas. Dörrstängarens inställningar t.ex. stängningshastigheten skall kontrolleras. Dörren skall kontrolleras med avseende på friktionsfri löpbana. För dörrstängare med specialfunktioner (uppställningsmekanism/-anordning) skall reglerade kontroller, övervakning och underhållspunkter genomföras. Använd inga rengöringsmedel som innehåller korrosionsbildande eller skadliga beståndsdelar. :2 TENHULT Telefon: Fax: Hemsida:

3 Assa dörrstängare Axeln kan justeras i höjdled med 14 mm, som ger en förenklad installation. Dörrstängarna kan monteras på båda sidor om dörren, på karm eller dörrblad. Detta gäller också koordinatorsystem för pardörrsmontering vilket medför enklare projektering och reducerad lagerhållning. Dold monteringsplatta och justerbar stängningskraft. Startpunkten kan ändras för funktioner som öppnings- broms, tillslagseffekt och fördröjd stängningshastighet på grund av den unika axeln. Funktioner som öppningsbroms, stängningshastighet, tillslagseffekt och fördröjd stängningshastighet, justeras enkelt via ventiler från framsidan av dörrstängaren. Hög korrosionsklass, testat och godkänt enligt EN-standard. Termostabil olja för kontrollerad stängning. Speciell aluminium legering ger en lång livslängd, låg vikt ger fördel vid transport och montering. Ett stort urval av tillbehör, som speciella armar, glidskenor, monteringsplattor, dämpare, hållmagneter med mera ger möjlighet för montering och funktion i de flesta dörrmiljöer. Dorma dörrstängare Certifierad enligt EN Stängningskraft är justerbar. Dörrstängarna är justerbara för olika dörrbredder. Finns för både enkel och pardörrar. Kan levereras med inbyggd magnetuppställning. Kan levereras med inbyggd rökdetektor. Kan ingå i brandlarmssystem och är typgodkända för branddörrar. Finns med standardarm och uppställningsarm. Tål temperaturväxlingar mellan 35 till +45. Öppningsbroms och tidsfördröjning finns som tillval. Garantitiden är 2 år. Stängningskraft CEN Storleksklass EN Stängningskraft i Nm vid 2 Max dörrbredd mm Dörrvikt kg TENHULT Telefon: Fax: Hemsida: :3

4 Assa dörrstängare D10 Passar för lättare innerdörrar, där en säker och kontrollerbar stängning erfordras. Dörrstängarhus av gjuten aluminium. Kan monteras på dörrblad och karm. Max dörrbredd 950 mm. Justerbar stängnings- och tillslagseffekt med ventil. CE-kontrollerad och godkänd enligt EN Levereras med standardarm. Justerbar fjäderkraft genom att vända armfäste 2-3 EN. Finns i silver, vit och brun Dörrstängare D10 inkl. standardarm Silver 1 st Assa dörrstängare D15 Passar alla typer av inner-, ytter- och branddörrar där en säker och kontrollerbar stängning erfordras. Dörrstängarhus av gjuten aluminium. Tryckfjäderdörrstängare med hydraulolja och temperaturkompenserande ventiler. Max dörrvikt 80 kg. Dörrbredd 1100 mm. Kan monteras på både dörrblad och karm. Justerbar stängnings- och tillslagshastighet med ventiler. Öppningsbroms justerbar från 75 som standard. Kåpan är löstagbar och finns i olika färger: silver, vit och brun. Godkänd enligt EN Justerbar fjäderkraft 2-4 EN. Längd: 23 mm. Höjd: 51 mm. Djup: 5 mm Dörrstängare D15 inkl. standardarm Silver 1 st :4 TENHULT Telefon: Fax: Hemsida:

5 Assa dörrstängare DC140 Passar för alla typer av ytter, inner- och branddörrar, där en säker och kontrollerbar stängning erfordras. Dörrstängarhus av gjuten aluminium. Dörrstängare med Rack & pinon teknologi. Justerbar axel upp till 14 mm. För enkeldörrar med max 1100 mm dörrbredd. Passar för vänster- och högerhängda dörrar. Typgodkänd för branddörrar och godkänd enligt EN Justerbar stängningskraft, stängningshastighet, och öppningsbroms med ventiler. Termodynamiska ventiler för konsekvent prestanda. Öppningsvinkel upp till 180. Justerbar fjäderkraft 2-4 EN. DÖRRSTÄNGARE Dörrstängare DC140 inkl. standardarm Silver 1 st Assa dörrstängare DC200 och DC300 Passar för alla typer av ytter, inner- och branddörrar, där en säker och kontrollerbar stängning erfordras. Dörrstängarhus av gjuten aluminium. Dörrstängaren är en tryckfjäderdörrstängare med högklassig hydraulolja och temperaturkompenserande ventiler. Dörrstängaren har Rack & pinon teknologi. Axeln är justerbar upp till 14 mm. Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms. DC300DA har även tidsfördröjning. Typgodkänd för branddörrar och godkänd enligt EN Passar för vänster- och högerhängda dörrar. Dold montageplatta. Tillbehör och utrustning för många olika användningsområden. DC200 Justerbar fjäderkraft EN 2-4. DC300 Justerbar fjäderkraft EN 3-. DC300DA Justerbar fjäderkraft EN Dörrstängare DC Silver 1 st Dörrstängare DC Silver 1 st Dörrstängare DC300DA 3- Silver 1 st TENHULT Telefon: Fax: Hemsida: :5

6 Assa dörrstängare DC335 DC335 passar för alla typer av ytter-, inner- och branddörrar där en säker och kontrollerbar stängning erfordras. Dörrstängarhus av gjuten aluminium. Dörrstängaren är en tryckfjäderdörrstängare med högklassig hydraulolja och temperaturkompenserande ventiler (-35 C till +45 C). DC335 ersätter tidigare Abloy 233, 234 och 235. Axel justerbar 14 mm i höjdled. Justerbar stängnings- och tillslagshastighet med ventil. CE-kontrollerad och godkänd enligt EN Kan monteras på dörrblad och karm. Max dörrbredd mm. Öppningsbroms justerbar från 75 som standard. Övertrycksventil för att skydda dörrstängaren. Kåpan är löstagbar och finns i flera olika färger: silver, vit, guld och brun. Kan även erhållas i NCS och RAL färger. Justerbar fjäderkraft 3-5 EN Dörrstängare DC335 Silver 1 st Assa dörrstängare DC340 och DC347 DC340-serien passar för alla typer av ytter, inner- och branddörrar, där en säker och kontrollerbar stängning erfordras. Dörrstängarhus av gjuten aluminium. Dörrstängaren är en tryckfjäderdörrstängare med högklassig hydraulolja och temperaturkompenserande ventiler. Dörrstängare med Rack & pinon teknologi. Justerbar axel upp till 14 mm. Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms. DC340 DA även med tidsfördröjning. Godkänd enligt EN 1154 och typgodkänd för branddörrar. Passar för vänster- och högerhängda dörrar. Dold montageplatta. Tillbehör och utrustning för många olika användningsområden. DC340 Justerbar fjäderkraft EN 2-. DC340DA Justerbar fjäderkraft EN 2-. DC347 Justerbar fjäderkraft EN Dörrstängare DC340 Silver 1 st Dörrstängare DC340 DA Silver 1 st Dörrstängare DC347 Silver 1 st : TENHULT Telefon: Fax: Hemsida:

7 Assa dörrstängare DC500 och DC700 Passar för alla typer av ytter, inner- och branddörrar där en säker och kontrollerbar stängning erfordras. Dörrstängarhuset är tillverkat i gjuten aluminium av hög kvalitet. Dörrstängaren är en kamskivedörrstängare, där glidskena används men stängningskraften bibehålles. Kamskivetekninken har också fördelen att öppningsmotståndet i förhållande till stängningskraften är lättare än för en normal dörrstängare. Axeln kan justeras i höjdled med 14 mm. Dörrstängarna kan monteras på båda sidor om dörren, på karm eller dörrblad. Detta gäller också koordinatorsystem för pardörrsmontering vilket medför enklare projektering och reducerad lagerhållning. Dold monteringsplatta och termostabil olja för kontrollerad stängning. Hög korrosionsklass, testat och godkänt enligt EN-standard. Tillbehör och utrustning för många olika användningsområden. DÖRRSTÄNGARE DC500 Justerbar fjäderkraft EN 1-4. DC700 Justerbar fjäderkraft EN 3- och öppningsbroms Dörrstängare DC Silver 1 st Dörrstängare DC Silver 1 st Assa dörrstängare DC40 med frisvingfunktion Passar alla typer av branddörrar där en säker och kontrollerbar stängning erfordras och klarar enligt EN kraven för de flesta typer av brandavskiljande dörrar. De lämpar sig för övervakning av en eller flera brandklassade dörrar. Dessa dörrar finns exempelvis inom sjukhus, äldreboende, barnstugor, hotell, offentliga lokaler samt industriella anläggningar. Assa branddörrstängarsystem garanterar ett lätt och användbart system, för total säkerhet vid brand för enkel- eller pardörr med mekanisk koordinator. Kan användas med standardarm eller glidarm. Med frisvingarm kan dörrstängaren användas där dörrarna skall förbli fritt rörliga vid öppning. Vid brand eller spänningsbortfall stängs dörrarna säkert med dörrstängaren. Elektrohydraulisk dörrstängare med inbyggd uppställning och magnetuppställning. Kan monteras på dörrblad och karm. Justerbar stängnings- och tillslagshastighet med ventil. Axel justerbar 14 mm i höjdled och öppningsbroms justerbar från 75 º. Standard- och glidarm med fixerad uppställning och standard- och glidarm med frisvingfunktion. Strömförsörjning 24 V DC. Magnetuppställningsvinkel º. Typgodkänd för branddörrar E30/EI30. TG-0103/00. CE-kontrollerad och godkänd. Max dörrbredd 1400 mm. Justerbar fjäderkraft EN 2-. Montageplatta ingår Dörrstängare DC40 Silver 1 st TENHULT Telefon: Fax: Hemsida: :7

8 Översikt Assa armsystem Armsystem DC200 DC300 DC335 DC340 DC347 DC500/700 DC40 L190 L191 L197 L198 L199 L90 G195 G94 D K 2000 L Assa standardarm L190 Standardarm med karmdjup mm Standardarm L190 Silver 1 st Assa standardarm L191 Uppställningsarm med karmdjup 0-70 mm Uppställningsarm L191 Silver 1 st :8 TENHULT Telefon: Fax: Hemsida:

9 Assa standardarm L197 Förstärkt standardarm för DC347 med karmdjup mm Standardarm L197 Silver 1 st Assa standardarm L198 Förlängd standardarm med karmdjup mm Standardarm L198 Silver 1 st Assa standardarm L199 Standardarm med odelbar arm. Karmdjup mm Standardarm L199 Silver 1 st Assa standardarm frisving L90 Standardarm för DC40 med frisvingfunktion. Karmdjup mm Standardarm frisving L90 Silver 1 st TENHULT Telefon: Fax: Hemsida: :9

10 Assa glidarm G195 En glidarm som kan användas där ett designat utförande önskas Glidarm G195 Silver 1 st Assa glidarm frisving G94 Glidarm för DC40 med frisvingfunktion. Används där designat utförande önskas Glidarm frisving G94 Silver 1 st Assa standardarm D3014 Standardarm med förlängd arm. Karmdjup 0-70 mm Standardarm D3014 Silver 1 st Assa koordinator 2000 K Koordinator till DC40. För pardörrsbredd upp till 2000 mm Koordinator 2000 K Silver 1 st :10 TENHULT Telefon: Fax: Hemsida:

11 Assa koordinator 2000 L Koordinator till DC40. För pardörrsbredd över 2000 mm Koordinator 2000 L Silver 1 st Översikt tillbehör Assa dörrstängare Montageplatta Artikel DC140 DC200 DC300 DC335 DC340 DC347 DC500/700 A120 A12 A130 DC130 A11 Vinkelkonsol Artikel DC140 DC200 DC300 DC335 DC340 DC347 DC500/700 A104 A107 A122 A123 DC113 Karmplatta Artikel DC140 DC200 DC300 DC335 DC340 DC347 DC500/700 A154 Uppställningsenhet Artikel DC500/700 DC840/80 A152 Öppningsdämpare Artikel DC500/700 DC840/80 A153 TENHULT Telefon: Fax: Hemsida: :11

12 Assa montageplatta A120 Montageplatta till DC200, DC300, DC500 och DC700. Används där smal karm eller överfalsat dörrblad finns. Passar även för Dorma och Geze Montageplatta A120 Förzinkad 1 st Assa montageplatta A12 Montageplatta till DC340 och DC347. Används där smal karm eller överfalsat dörrblad finns. Passar även för Dorma och Geze Montageplatta A12 Förzinkad 1 st Assa montageplatta A130 Montageplatta till DC500 och DC700. Passar till G195. Kan användas vid smal karm Montageplatta A130 Förzinkad 1 st Assa montageplatta DC130 Montageplatta till DC 335. Används där smal karm eller överfalsat dörrblad finns. Passar även för Dorma och Geze Montageplatta DC130 Förzinkad 1 st :12 TENHULT Telefon: Fax: Hemsida:

13 Assa montageplatta A11 Montageplatta till DC140. Används där smal karm eller överfalsat dörrblad finns. Passar även för Dorma och Geze. DÖRRSTÄNGARE Montageplatta A11 Förzinkad 1 st Assa vinkelkonsol A104 Vinkelkonsol till DC340, DC347, DC500 och DC700. Passar till glidarm G Vinkelkonsol A104 Förzinkad 1 st Assa vinkelkonsol A107 Vinkelkonsol till DC340 och DC347. Används vid karmdjup över 200 mm Vinkelkonsol A107 Förzinkad 1 st Assa vinkelkonsol A122 och A123 Vinkelkonsol A122 används till DC200 och vinkelkonsol A123 används till DC300. Används vid karmdjup över 200 mm Vinkelkonsol A122 Förzinkad 1 st Vinkelkonsol A123 Förzinkad 1 st TENHULT Telefon: Fax: Hemsida: :13

14 Assa vinkelkonsol DC113 Vinkelkonsol till DC335. Användas när karmdjupet är mer än 200 mm Vinkelkonsol DC113 Förzinkad 1 st Assa karmplatta A154 Karmplatta till DC200, DC300, DC340 och DC347. Används för parallellarmsmontage Karmplatta A154 Förzinkad 1 st Assa uppställningsenhet A152 Uppställningsenhet till DC500, DC700, DC840 och DC80. Passar till glidarm G195 och G893 där mekanisk uppställningsenhet önskas. Ej för brandklassade dörrar Uppställningsenhet A152 Förzinkad 1 st Assa öppningsdämpare A153 Öppningsdämpare till DC500, DC700, DC840 och DC80. Passar till glidarm G195 och G893. Mekaniskt stopp där man önskar en kontrollerad öppningsvinkel. Bör användas vid montage på anslagssida Öppningsdämpare A153 Förzinkad 1 st :14 TENHULT Telefon: Fax: Hemsida:

15 Assa dörrstängare DC840 och DC80 infälld Passar för dom flesta typer av ytter, inner- och branddörrar där en säker och kontrollerbar stängning erfordras. Dörrstängarhuset är tillverkat i gjuten aluminium av hög kvalitet. Dörrstängaren är en kamskivedörrstängare som ger fördelen av att öppningsmotståndet blir lättare vid öppning. Dold dörrstängare med Cam Action funktion. Godkänd enligt EN 1154 och godkänd för branddörrar. Kan installeras i dörrbladet eller karm. Kan användas för vänster och höger hängda dörrar. Öppningsvinkel upp till 120. Stängningshastighet och tillslagseffekt justerbar från toppen av dörrstängaren med hjälp av ventiler. DC840 Justerbar fjäderkraft EN 1-4. DC80 Justerbar fjäderkraft EN 1-5. DÖRRSTÄNGARE Dörrstängare DC840 Silver 1 st Dörrstängare DC80 Silver 1 st Assa glidarm G892 Glidarm till DC840 och DC80. Passar ej till uppställningsenhet A152 och öppningsdämpare A Glidarm G892 Silver 1 st Assa glidarm G893 Glidarm till DC840 och DC80. Passar till uppställningsenhet A152 och öppningsdämpare A Glidarm G893 Silver 1 st TENHULT Telefon: Fax: Hemsida: :15

16 Assa glidarmar för branddörrsuppställning Assa branddörrstängare klarar kraven enligt EN 1155 och EN 1158 för de flesta typer av brandavskiljande dörrar. De lämpar sig för övervakning av en eller flera brandklassade dörrar. Dessa dörrar finns exempelvis inom sjukhus, äldreboende, barnstugor, hotell, offentliga lokaler samt industriella anläggningar. Assa branddörrstängarsystem garanterar ett lätt och användbart system, för total säkerhet vid brand för enkel- eller pardörr med mekanisk koordinator. Assa branddörrstängarsystem är ett komplett system för olika individuella lösningar för alla användningsområden. Utrymmen som behöver uppställda dörrar ska välja någon form av magnetuppställning kombinerat med rökdetektorer och/eller vara kopplade till ett automatiskt brandlarm. Vid brand eller rökutveckling frigör rökdetektorn och/eller brandlarmet via styrenheten den magnetiska uppställningen och dörrstängaren träder i funktion och stänger dörren eller dörrarna i rätt ordning med koordinator. Armar för branddörrsuppställning finns för: DC500/DC700 DC840/DC80 Glidskensystem G40 - G44 Glidskensystem G880 - G884 Assa glidarm G40 för enkeldörr För DC500 och DC700. Glidarm med inbyggd elektromekanisk uppställning för enkeldörr. Uppställningsvinkel: Montage gångjärnssida Montage anslagssida Glidarm G40 Silver 1 st Assa glidarm G880 för enkeldörr För DC840 och DC80. Glidarm med inbyggd elektromekanisk uppställning för enkeldörr. Max öppningsvinkel Glidarm G880 Silver 1 st :1 TENHULT Telefon: Fax: Hemsida:

17 Assa glidarm G41, G42 och G44 för pardörr För DC500 och DC700 DÖRRSTÄNGARE G41 G42 G44 Glidarm med inbyggd dörrkoordinator. För montering på gångjärnssidan max öppningsvinkel 10 och för montering på anslagssidan max öppningsvinkel ca 120. Glidarm för pardörrar med inbyggd dörrkoordinator och elektromekanisk uppställning i aktiv och passiv dörr. För montering på gångjärnssidan uppställningsvinkel För montering på anslagssidan Glidarm för pardörrar med inbyggd dörrkoordinator och elektromekanisk uppställning i aktiv eller passiv dörr. För montering på gångjärnssidan uppställningsvinkel För montering på anslagssidan uppställningsvinkel Glidarm G41 Silver 1 st Glidarm G42 Silver 1 st Glidarm G44 Silver 1 st Assa glidarm G881, G882 och G884 för pardörr För DC840 och DC80. G881 G882 G884 Glidarm för pardörr med inbyggd dörrkoordinator. Max öppningsvinkel 120. Glidarm för pardörrar med inbyggd dörrkoordinator och elektromekanisk uppställning i passiv och aktiv dörr. Max öppningsvinkel 120. Glidarm för pardörrar med inbyggd dörrkoordinator och elektromekanisk uppställning i passiv eller aktiv dörr. Max öppningsvinkel Glidarm G881 Silver 1 st Glidarm G882 Silver 1 st Glidarm G884 Silver 1 st TENHULT Telefon: Fax: Hemsida: :17

18 Assa dörrautomatik DA85 Slagdörrsautomatik lämplig för de flesta inner- och ytterdörrar; både enkeloch pardörrar. Passar lika bra för bostadsanpassning, offentliga miljöer, där kraven på en tyst och driftsäker öppnare är stora, som i varuhus, skolor, hotell etc. med hög trafikintensitet och svåra driftförhållanden. Dörrautomatiken är elektrohydraulisk, mycket tyst och helt ljudlös i öppet läge. Öppnaren kan monteras med dragande eller tryckande armsystem. Dörrautomatiken kan kompletteras med Assas sortiment av övervakningssystem, dörren hindras då från att överraskande slå upp i närheten av någon. Öppnings- och stängningshastigheter kan justeras oberoende av varandra. Även stängningskraften går att justera för att klara olika installationer. För pardörrar med brandklassning bör dörrautomatiken kompletteras med mekanisk dörrkoordinator COOA. Motor- och hydraulenheten är integrerade till en kompakt drivmodul, monterad intill elektronikenheten under den lätt demonterbara kåpan. Öppnaren förses med olika armsystem beroende på installationssättet. Max dörrbredd mm och max dörrvikt 250 kg. Justerbar öppnings- och stängningshastighet med ventil. Typgodkänd för branddörrar E30/EI30 TG- 01/99. Temperaturområden - 15 C C. Max öppningsvinkel är 120. Öppethållandetid 0-30 sek. Hi-O teknologi och kan anslutas till olika impulser i Assas sortiment. Justerbar mekanisk fjäderkraft 3 - EN Vid beställning av DA85 för pardörr; uppge c/c mått mellan gångjärnen för att få rätt längd på kåpan. Längd: 71 mm. Höjd: 110 mm. Djup: 110 mm. Koordinator COOA Teknisk data Anslutningsspänning 230 V AC, 50 Hz Strömförsörjning 24 V DC Effektförbrukning Max 230 W DA85 inkl. standardarm Silver 1 st DA85 inkl. glidarm Silver 1 st DA85 för pardörr inkl. standardarm Silver 1 st DA85 för pardörr inkl. glidarm Silver 1 st DA85 Hi-O inkl. standardarm Silver 1 st DA85 Hi-O inkl. glidarm Silver 1 st Koordinator COOA DA85 1 st Assa montageplatta DA8530 och DA8531 Montageplatta till DA85. DA8530 DA8531 Kan användas där smal eller överfalsat dörrblad finns. Mått: mm. Borrad Beställs i önskad längd för enkel- eller pardörr. Mått: 10 8 mm. Oborrad Montageplatta DA st Montageplatta DA st :18 TENHULT Telefon: Fax: Hemsida:

19 Assa dörrautomatik DA90 Dörrautomatik lämplig för innerdörrar; både enkel- och pardörrar. Passar lika bra för bostadsanpassning och offentliga miljöer, där kraven på en tyst och driftsäker öppnare är stora, som i varuhus, skolor, hotell etc. Elektromekanisk dörrautomatik som är helt tyst i drift och öppet läge. Öppnaren kan monteras med dragande eller tryckande armsystem. Dörrautomatiken kan kompletteras med Assas sortiment av övervakningssystem. Dörren hindras då från att överraskande slå upp i närheten av någon. Öppnings- och stängningshastigheten kan justeras oberoende av varandra. Stängningskraften går att justera för att klara olika installationer. DÖRRSTÄNGARE För enkel- eller pardörrar. Synkkabel för användning på pardörrar för att välja öppnings- och stängningsordning. Kan anslutas till olika impulser i Assas sortiment. Tilläggsmodul EXU-SI används vid anslutning av elslutbleck, nödbatteri mm. Tilläggsmodul EXU-SA används vid inkoppling av närvarosensor. Tilläggsmodul MUL används vid anslutning av multielslutbleck. Max dörrbredd är mm och max dörrvikt är 90 kg. Temperaturområde -20 C C. Max öppningsvinkel är 110 och öppethållandetid 1,5-30 sek. Längd: 71 mm. Höjd: 110 mm. Djup: 130 mm. Teknisk data Anslutningsspänning Strömförsörjning Effektförbrukning 230 V AC, 50 Hz 24 V DC Max 75 W DA90 inkl. standardarm Silver 1 st DA90 inkl. glidarm Silver 1 st Tillbehör för DA85 och DA90 DA Förlängd länkarm och förlängningsfäste. Karmdjup mm. DA8558, DA7051, DA Impulsgivare för dörrautomatik. Passar för slagoch skjutdörrsautomatik. Kan monteras utomhus. DA7051/DA Radar Eagle two DA7051 Svart 1 st Radar Eagle one DA7052 Svart 1 st Förlängd länkarm DA8512 Silver 1 st Förlängningsfäste DA8512 Förzinkad 1 st Armbågskontakt DA8558 Aluminium 1 st DA8558 DA8512 TENHULT Telefon: Fax: Hemsida: :19

20 Assa dörrtillslutare 1200 För dörrar i skolor, sjukhus, hotell, kontorslokaler etc. Används tillsammans med fångkrok 801, 804 och 80. Kan monteras med fästplatta 802 vid vinkelmontage på anslagssidan. Lackerat och rostfritt utförande rekommenderas i fuktiga miljöer. Stängningskraft 40 N standard. Kan kombineras med dörrstängare. Ger en mjuk och effektiv stängning av dörren. Justerbar stängningshastighet. Håller dörren i stängd position även utan lås Dörrtillslutare 1200 Nickel 1 st Assa dörrtillslutare 1500 För dörrar i skolor, sjukhus, hotell, kontorslokaler etc. Används tillsammans med fångkrok 801, 804 och 80. Kan monteras med fästplatta 802 vid vinkelmontage på anslagssidan. Lackerat utförande rekommenderas i fuktiga miljöer. Stängningskraft 0 N standard. Typgodkänd för brandklassade dörrar i brandklass E30 och EI30 tillsammans med dörrstängare och utan lås. Ger en mjuk och effektiv stängning av dörren. Justerbar stängningshastighet. Håller dörren i stängd position även utan lås Dörrtillslutare 1500 Nickel 1 st Assa dörrtillslutare 3000 För inbyggnad i hissdörrar. Fångkrok tillverkas och byggs in i dörrkarmen av dörrtillverkaren Dörrtillslutare 3000 Förzinkad 1 st :20 TENHULT Telefon: Fax: Hemsida:

21 Assa fångkrok 801 Fångkrok till dörrtillslutare. Avsedd för dörrtillslutare vid horisontell montering. DÖRRSTÄNGARE Fångkrok 801 Nickel 1 st Assa vinkelfäste 802 Vinkelfäste för komplettering av dörrtillslutare 1200 och 1500 vid vinkelmontage på anslagssidan Vinkelfäste 802 Nickel 1 st Assa fångkrok 804 Fångkrok till dörrtillslutare. Avsedd för montage då dörrfodret är djupare än dörrbladet. Nivåskillnad 3-18 mm Med distans. Nivåskillnad mm Utan distans Fångkrok 804 Nickel 1 st Assa fångkrok 80 Fångkrok till dörrtillslutare. Avsedd för plan montering och dörrfoder upp till 3 mm Fångkrok 80 Nickel 1 st TENHULT Telefon: Fax: Hemsida: :21

22 Dorma dörrstängare TS 73 Dörrstängare för innerdörrar, brand- och rökavskiljande dörrar. Dörrstängarhus för standardarmsystem. Dörrbredd max 1100 mm. Det är samma utförande för vänster och högerdörrar. Stängningshastigheten är steglöst inställbar med 2 ventiler, , Stängningskraften är steglöst inställbar med justerskruv. Tillslagsfunktion är steglöst justerbar med arm. Öppningsbroms är inställbar med ventil. Godkänd enligt EN Kan även beställas i specialfärger: NCS- eller RAL-skalor. Stängningskraft storlek EN Dörrstängare TS 73 Silver 1 st Dorma dörrstängare TS 74 För standard-, brand- eller rökavskiljande dörrar. Hydraulisk dörrstängare med tryckfjäder. Passar till både vänster- och högerdörrar. Kan monteras på dörrblad eller karm. Inbyggd öppningsbroms. Max dörrbredd M 15 och max dörrbredd branddörr M 14. Max öppningsvinkel 180. Kan även beställas i specialfärger: NCS- eller RAL-skalor. Stängningskraft storlek EN Dörrstängare TS 74 Silver 1 st Dorma dörrstängare TS 83 och TS 83-S Dörrstängare för inner-, ytter-, brand- och rökavskiljande dörrar. Dörrbredd max 1400 mm. Samma utförande för vänster- och högerdörrar. Stängningshastigheten är steglöst inställbar med 2 ventiler, , Stängningskraft steglöst inställbar med justerskruv. Tillslagsfunktion steglöst inställbar med arm. Öppningsbroms inställbar med ventil. Godkänd enligt EN Kan beställas i specialfärger: NCS- eller RAL-skalor. Stängningskraft storlek EN 3-. TS 83-S med fördröjd stängning Dörrstängare TS 83 Silver 1 st Dörrstängare TS 83-S Silver 1 st Dorma standardarm CL-RF Standardarm till TS 73 och TS 83. Inbyggd uppställningsfunktion med till- och frånkopplingsval. Karmdjup max 45 mm och med förlängd länkarm max 5 mm. Öppningsvinkel max 150. Armlängden är inställbar Standardarm 8353 CL-RF Silver 1 st :22 TENHULT Telefon: Fax: Hemsida:

23 Dorma standardarmar CL-N / CL flatformad Standardarm till TS 73 och TS 83. För montering på gångjärns- eller anslagssidan. DÖRRSTÄNGARE CL flatformad CL-N Karmdjup max 82 mm. Armlängden är inställbar. Karmdjup max 85 mm. Armen är delbar. Armlängden är steglöst inställbar. CL flatformad Standardarm 8350 CL flatformad Silver 1 st Standardarm 7350 CL-N Silver 1 st Dorma tillbehör dörrstängare Monteringsplatta Vinkelkonsol För montering av dörrstängare på branddörrar. Kan även användas när dörrstängaren inte kan monteras direkt på dörr eller karm. För karmmontage av dörrstängare vid stort karmdjup. CL-N Monteringsplatta Plankonsol Karmplatta Används när dörrstängaren inte kan monteras direkt på dörr eller karm. För TS 73 och TS För armsystem För parallellmontage. För TS 73 och TS 83. Vinkelkonsol Artikel Monteringsplatta Vinkelkonsol TS TS 74 BP 74 AB 74 TS Plankonsol Karmplatta Monteringsplatta BP 74 Silver 1 st Monteringsplatta 7380 Silver 1 st Monteringsplatta 8380 EN 3- Silver 1 st Monteringsplatta 8380 EN 7 Silver 1 st Vinkelkonsol AB 74 Silver 1 st Vinkelkonsol 7357 Silver 1 st Vinkelkonsol 8357 Silver 1 st Plankonsol 8359 Silver 1 st Karmplatta 835 Silver 1 st Karmplatta 8382 Silver 1 st Karmplatta 8382 TENHULT Telefon: Fax: Hemsida: :23

24 Dorma dörrstängare TS 92 Dörrstängare med glidskena för innerdörrar, brand- och rökavskiljande dörrar Dörrstängarhus för glidskenesystem. TS 92 B TS 92 G Dörrstängarhus för dörrbladsmontage på gångjärnssidan. Karmmontage på anslagssidan. Dörrstängarhus för dörrbladsmontage på anslagssidan. Karmmontage på gångjärnssidan. Dörrbredd max 1100 mm. Samma utförande för vänster och högerdörrar. Stängningskraft steglöst inställbar med justerskruv. Stängningshastighet steglöst inställbar med ventil. Tillslagsfunktion steglöst inställbar med ventil. Godkänd enligt EN Kan beställas i specialfärger: NCS- eller RAL-skalor. Levereras med: monteringsplatta, täckkåpa, gavlar och monteringsskruvar. Stängningskraft storlek EN Dörrstängare TS 92 B Silver 1 st Dörrstängare TS 92 G Silver 1 st Dorma dörrstängare TS 93 Dörrstängare för innerdörrar, ytterdörrar, brand- och rökavskiljande dörrar. Dörrstängarhus för glidskenesystem. TS 93 B TS 93 G Dörrstängarhus för dörrbladsmontage på gångjärnssidan. Karmmontage på anslagssidan. Dörrstängarhus för dörrbladsmontage på anslagssidan. Karmmontage på gångjärnssidan Dörrbredd max 1250 mm (EN 2-5) eller 100 mm (EN 5-7). Samma utförande för vänsteroch högerdörrar. Stängningskraft steglöst inställbar med justerskruv. Stängningshastighet steglöst inställbar med ventil. Tillslagsfunktion steglöst inställbar med ventil. Öppningsbroms inställbar med ventil. Fördröjd stängningsfunktion, steglöst inställbar med ventil. Godkänd enligt EN Kan beställas i specialfärger: NCS- eller RAL-skalor. Levereras med: monteringsplatta, täckkåpa, gavlar och monteringsskruvar. Stängningskraft storlek EN 2-5 och EN Dörrstängare TS 93 B EN 2-5 Silver 1 st Dörrstängare TS 93 B EN 5-7 Silver 1 st Dörrstängare TS 93 G EN 2-5 Silver 1 st Dörrstängare TS 93 G EN 5-7 Silver 1 st :24 TENHULT Telefon: Fax: Hemsida:

25 Dorma glidskena G-N Glidskena för TS 92 och TS 93. Standardarm avsedd för både vänster- och högerdörrar. För montage på dörrblad eller karm. Justering av infästning i höjdled. DÖRRSTÄNGARE Glidskena G-N Silver 1 st Dorma spärruppställningsenhet RF G-N Spärruppställningsenhet till glidskena G-N. Med uppställningen kan dörren ställas upp mellan ca: Uppställningskraften kan anpassas till dörrstorlek. Lätt frånkopplingsbar. Ej tillåten på branddörr Spärruppställningsenhet RF G-N Silver 1 st Dorma monteringsplatta G-N Montageplatta för glidskena G-N. Används när glidskenan inte kan fästas direkt i karm. Längd: 442 mm. Tjocklek: 5 mm. Höjd: 30 eller 40 mm Monteringsplatta G-N 30 mm Silver 1 st Monteringsplatta G-N 40 mm Silver 1 st Dorma vinkelkonsol G-N Vinkelkonsol för glidskena G-N. För montering av glidskena på dörrar med djupa karmmått vid montering på anslagssida. Längd: 442 mm. Höjd: 25 mm. Djup: 32 mm Vinkelkonsol G-N Silver 1 st TENHULT Telefon: Fax: Hemsida: :25

26 Dorma glidskenesystem G-EMF och G-EMR Glidskenesystem för dörrstängare TS 92 och TS 93. För brand och rökavskiljande dörrar. Montering på karm gångjärn- eller anslagssida. Passar både vänster och högerhängda dörrar. Elektromekanisk uppställning. Godkänd enligt EN Öppningsvinkel justerbar mellan I nödsituation eller vid strömavbrott upphävs uppställningsfunktionen och dörren stängs av dörrstängaren. Dörrstopp ska monteras vid max öppningsvinkel. Dörrstängningsknapp rekommenderas. G-EMF Används tillsammans med ett externt brandlarmssystem. Strömförsörjning 24 V DC +/- 15%. G-EMR Används där brandlarmssystem saknas. Inbyggd rökdetektor och nätenhet. Strömförsörjning 24 V DC +/- 15%. Anslutningsspänning 230 V AC +/- 10% Glidskenesystem G-EMF Silver 1 st Glidskenesystem G-EMR Silver 1 st :2 TENHULT Telefon: Fax: Hemsida:

27 Dorma glidskenesystem G-GSR-EMF 1 och 2 Glidskenesystem för dörrstängare TS 92 och TS 93. För brand- och rökavskiljande parinnerdörrar. Glidskena med inbyggd dörrkoordinator och armsystem. Integrerad dörrkoordinator dold under täckkåpa. Montering på karmens överstycke på gångjärnssidan. Passar både vänster- och högerdörrar. Godkänd enligt EN 1155 och EN Öppningsvinkel steglöst justerbar mellan Passiva dörrbladets minsta bredd 370 mm. Strömförsörjning 24 V DC +/- 15%. DÖRRSTÄNGARE Monteras med två dörrstängare TS 92/93 B. Stoppar mekaniskt det aktiva dörrbladet från att stänga före det passiva, på överfalsade pardörrar. Används tillsammans med externt brandlarmssystem. Dörrstopp skall monteras vid max uppställningsvinkel. Extern branddörrstängningknapp skall användas vid normal stängning av dörren. Täckkåpa kan beställas i specialfärger: NCS- eller RAL-skalor. I en sats ingår 2 stycken glidskenor och en täckkåpa. Höjd: 30 mm. Djup: 34 mm. EMF 1 EMF 2 Elektromekanisk uppställning av båda dörrbladen. Elektromekanisk uppställning för det aktiva dörrbladet eller för det aktiva och passiva dörrbladet. Täckkåpa Finns i tre längder, där båda dörrbladen tillsammans får vara minst och max: GSR-EMF-VK GSR-EMF-V GSR-EMF-VL mm mm mm Glidskenesystem G-GSR-EMF 1 VK Silver 1 st Glidskenesystem G-GSR-EMF 1 V Silver 1 st Glidskenesystem G-GSR-EMF 1 VL Silver 1 st Glidskenesystem G-GSR-EMF 2 VK Silver 1 st Glidskenesystem G-GSR-EMF 2 V Silver 1 st Glidskenesystem G-GSR-EMF 2 VL Silver 1 st TENHULT Telefon: Fax: Hemsida: :27

28 Dorma dörrstängare ITS 9 Infälld dörrstängare för innerdörrar, ytterdörrar, brand och rökavskiljande dörrar. Storlek EN 2-4 ej för ytterdörrar. Dörrstängarhus för glidskenesystem. Dörröppningsvinkel max ca: 120º (beroende på dörrens konstruktion). Samma utförande för vänster- och högerdörrar. Stängningskraft steglöst inställbar med justerskruv. Stängningshastighet och tillslagsfunktion steglöst inställbar med ventil. Mekanisk öppningsbegränsning. Godkänd enligt EN Finns även med förlängd tapp. Stängningskraft storlek EN 2-4 och EN 3-. ITS 9 EN 2-4 Dörrbredd max 1100 mm. Minsta dörrtjocklek 40 mm. Dörrbladsvikt max 100 kg. ITS 9 EN 3- Dörrbredd max 1400 mm. Minsta dörrtjocklek 50 mm. Dörrbladsvikt max 180 kg Dörrstängare ITS Aluminium 1 st Dörrstängare ITS förlängd tapp 4 mm Aluminium 1 st Dörrstängare ITS förlängd tapp 8 mm Aluminium 1 st Dörrstängare ITS 9 3- Aluminium 1 st Dörrstängare ITS 9 3- förlängd tapp 4 mm Aluminium 1 st Dörrstängare ITS 9 3- förlängd tapp 8 mm Aluminium 1 st Dorma glidskena G-9 N20 och G-9 N20 P För dörrstängare ITS 9. För infällt montage i karm. Godkänd enligt EN Längd: 440 mm. Bredd: 20 mm. Höjd: 12 mm. G-9 N20 P För dörrstängare ITS 9 i pendeldörr Glidskena G-9 N20 Hö Silver 1 st Glidskena G-9 N20 Vä Silver 1 st Glidskena G-9 N20 P Silver 1 st :28 TENHULT Telefon: Fax: Hemsida:

29 Dorma glidskenesystem G-9 GSR För dörrstängare ITS 9. För infällt montage i karm. Inbyggd dörrkoordinator för dubbelflygliga dörrar att stängas i rätt ordning. Klämsystem med skjutbara armar. Systemet fungerar oberoende av hydrauliken i dörrstängaren och ger maximal säkerhet och tillförlitlighet. Överbelastningsskydd motverkar skador på koordinatorn och dörrkonstruktionen. Godkänd enligt EN Dörrbredd: EN 2-4 max 2200 mm. EN 3- max 2800 mm. Finns i två varianter: DÖRRSTÄNGARE Standard Special Dörrbredd passivt dörrblad minst 700 mm. Dörrbredd passivt dörrblad mm Glidskenesystem G-9 GSR Standard Silver 1 st Glidskenesystem G-9 GSR Special Silver 1 st Dorma glidskenesystem G-9 EMF För dörrstängare ITS 9. För infällt montage i karm. Öppningsvinkel justerbar mellan ca: 80º-120º. Elektromekanisk uppställning utan återfjädring. I nödsituation eller vid strömavbrott upphävs uppställningsfunktionen och dörren stängs av dörrstängaren. Funktionen styrs av ett externt rökdetektorsystem. Uppställningsspärren kan lätt frigöras manuellt utan verktyg. Godkänd enligt EN Teknisk data Strömförsörjning 24 V DC +/- 15% Glidskenesystem G-9 EMF Hö Silver 1 st Glidskenesystem G-9 EMF Vä Silver 1 st TENHULT Telefon: Fax: Hemsida: :29

30 Dorma glidskenesystem G-9 GSR-EMF För dörrstängare ITS 9. För montage i karm. Inbyggd dörrkoordinator. Elektromekanisk uppställning för båda dörrbladen. Öppningsvinkel justerbar mellan ca: 80º-120º. Godkänd enligt EN 1155 och EN Dörrbredd: EN 2-4 max 2400 mm. EN 3- max 2800 mm. Finns i två varianter: Standard Special Dörrbredd passivt dörrblad minst 700 mm. För trädörr med dörrbredd passivt dörrblad mm. Teknisk data Strömförsörjning 24 V DC +/- 15%. Art nr.. Benämning Ytbehandling Förp. Enhet Glidskenesystem G-9 GSR-EMF Standard Silver 1 st Glidskenesystem G-9 GSR-EMF Special Silver 1 st Dorma spärruppställningsenhet G-9 N20 Spärruppställningsenhet för glidskena G-9 N20. Uppställning dörrblad inställbar mellan ca: 75º-120º. Kan monteras i efterhand i N-glidskenan. Ej tillåten på branddörr Spärruppställningsenhet G-9 N20 Aluminium 1 st Dorma dörrhållarmagnet EM 500 A Elektromagnet för uppställning av branddörrar. Vid signal från brand- eller rökdetektor utlöses elektromagneten och dörren stängs automatiskt av dörrstängaren. Inbyggt remanensstift för eliminering av kvarhållen magnetism. Hållkraft 400 N. IP Klass 40. Strömförsörjning: 24 V AC/DC. För utanpåliggande väggmontage med integrerad utlösningsknapp. Vid golvmontage används golvbeslag Dörrhållarmagnet EM 500 A Vit 1 st :30 TENHULT Telefon: Fax: Hemsida:

31 Dorma dörrhållarmagnet EM 500 G Elektromagnet för uppställning av branddörrar. Vid signal från brand- eller rökdetektor utlöses elektromagneten och dörren stängs automatiskt av dörrstängaren. Inbyggt remanensstift för eliminering av kvarhållen magnetism. Hållkraft 400 N. IP Klass 40. Strömförsörjning: 24 V AC/DC. För utanpåliggande väggmontage. Vid golvmontage används golvbeslag. DÖRRSTÄNGARE Dörrhållarmagnet EM 500 G Vit 1 st Dorma dörrhållarmagnet EM 500 U Elektromagnet för uppställning av branddörrar. Vid signal från brand- eller rökdetektor utlöses elektromagneten och dörren stängs automatiskt av dörrstängaren. Inbyggt remanensstift för eliminering av kvarhållen magnetism. Hållkraft 400 N. IP Klass 40. Strömförsörjning: 24 V AC/DC. För infällt montage Dörrhållarmagnet EM 500 U Vit 1 st Dorma ankare MAW Ankare till dörrupphållarmagnet EM 500 A/G/U. Med rund montageplatta. Ledbar ca: 5º Ankare MAW Förzinkad 1 st Dorma ankare och dörrhållarmagnet mått MAW EM 500 EM 500 A EM 500 G EM 500 U TENHULT Telefon: Fax: Hemsida: :31

32 Geze dörrstängare TS 2000 V Utanpåliggande dörrstängare för innerdörrar. För enkeldörrar upp till 1250 mm dörrbladsbredd. Stängningshastigheten ställs in framifrån. Godkänd enligt EN Tillslagskraft via armvinkeln och justerbar stängningshastighet. För både höger- och vänsterhängda dörrar. Uppställningsvinkel (med uppställningsarm). Variabel stängningskraft EN 2/4/5 genom att dörrstängaren flyttas på dörrbladet. TS 2000 VBC Med framifrån justerbar hydraulisk tillslagskraft och justerbar öppningsdämpning Dörrstängare TS 2000 V Silver 1 st Dörrstängare TS 2000 VBC Silver 1 st Geze dörrstängare TS 4000 Utanpåliggande dörrstängare för ytterdörrar. Dörrstängare med öppningsdämpning. För enkeldörrar upp till 1400 (EN 1-) eller 100 (EN 5-7) mm dörrbladsbredd. Stängningskraften ställs in framifrån. Öppningsdämpningen och den termostabila stängningshastigheten med den optiska storleksindikatorn är också justerbara. Tillslag justerbart via armsystemet och stängningshastighet justerbarbar via ventil. För både höger- och vänsterhängda dörrar. Integrerad öppningsdämpning och optisk storleksindikator. Uppställningsvinkel 70 till 150 (med uppställningsarm). För användning till branddörrar behövs en montageplatta. Stängningskraft steglöst justerbar EN 1- och EN 5-7 TS 4000 S Med framifrån justerbar stängningsfördröjning upp till 30 sekunder mellan vid gångjärnssidemontage. TS 4000 IS Med integrerad koordinering utan utlösningsmekanik Dörrstängare TS Silver 1 st Dörrstängare TS Silver 1 st Dörrstängare TS 4000 S 1- Silver 1 st Dörrstängare TS 4000 IS 1- Silver 1 st :32 TENHULT Telefon: Fax: Hemsida:

33 Geze dörrstängare TS 4000 E Utanpåliggande dörrstängare godkänd för brand- och rökskyddsdörrar. Elektrohydraulisk uppställning. För enkeldörrar upp till 1400 mm dörrbladsbredd. I händelse av brand eller strömavbrott frigörs uppställningen, och dörren stängs automatiskt. Stängningskraften och den termostabila stängningshastigheten kan ställas in framifrån med hjälp av den optiska storleksindikeringen. Tillslagkraften justeras via armvinkeln och stängningshastighet justerbar via ventil. För både höger- och vänsterhängda dörrar. Uppställningsintervall , gångjärnssidemontage (elektrohydraulisk). Låg effektförbrukning. För användning på branddörrar behövs en montageplatta. Stängningskraft steglöst justerbar EN 1-. Strömförsörjning 24 V DC. DÖRRSTÄNGARE TS 4000 E För dörrbladsmontage gångjärnssida och anslutningsdosa. TS 4000 E KM BG För karmmontering anslagssida utan anslutningsdosa. TS 4000 E KM BS För karmmontering på gångjärnssidan utan anslutningsdosa. Storlek EN 1-3. TS 4000 E-IS För dörrbladsmontering på gångjärnssidan och anslutningsdosa. Integrerad koordination och montageplatta. Utan utlösningsmekanik. TS 4000 E-IS KM BG För karmmontering på anslagssidan utan anslutningsdosa. Integrerad koordination och montageplatta. Utan utlösningsmekanik Dörrstängare TS 4000 E Silver 1 st Dörrstängare TS 4000 E KM BG Silver 1 st Dörrstängare TS 4000 E KM BS Silver 1 st Dörrstängare TS 4000 E-IS Silver 1 st Dörrstängare TS 4000 E-IS KM BG Silver 1 st TENHULT Telefon: Fax: Hemsida: :33

34 Geze dörrstängare TS 4000 R Utanpåliggande dörrstängare godkänd för brand- och rökskyddsdörrar. Elektrohydraulisk uppställning och integrerad rökdetektor. För dörrar upp till 1400 mm dörrbladsbredd. Vid brand aktiveras brandlarmet, och dörren stängs automatiskt. Vid pardörrar skall TS 4000 R monteras på det aktiva bladet. Tillslagskraft justerbar via armsystemet och justerbar stängningshastighet via ventil. Optisk storleksindikator. För både höger- och vänsterhängda dörrar. Uppställningsintervall (elektrohydraulisk). Möjlighet att ansluta extra rökdetektor. För användning på branddörrar behövs en montageplatta. Stängningskraft steglöst justerbar EN 1-. Strömförsörjning 230 V AC. TS 4000 R KM BG För karmmontering på anslagssidan. Integrerad rökdetektorcentral. TS 4000 R KM BS För karmmontering på gångjärnssidan. Integrerad rökdetektorcentral. TS 4000 R-IS KM BG För karmmontering på anslagssidan. Integrerad koordination och rökdetektorcentral Dörrstängare TS 4000 R KM BG Silver 1 st Dörrstängare TS 4000 R KM BS Silver 1 st Dörrstängare TS 4000 R-IS KM BG Silver 1 st Geze standardarm TS 242 Standardarm till TS 2000 och TS Standardarm TS 242 Silver 1 st Geze standardarm TS 243 Standardarm till TS 2000 och TS Förlängd arm för karmmontering vid smygdjup på mm Standardarm TS 243 Silver 1 st :34 TENHULT Telefon: Fax: Hemsida:

35 Geze standardarm TS 244 Standardarm till TS 2000 och TS Med till- och frånkopplingsbar mekanisk uppställning. DÖRRSTÄNGARE Standardarm TS 244 Silver 1 st Geze standardarm TS 245 Standardarm till TS 2000 och TS Med mekanisk uppställning Standardarm TS 245 Silver 1 st Geze standardarm TS 4000 EFS/RFS Standardarm till TS 4000 E och TS 4000 R. Med funktionen free-swing Standardarm TS 4000 EFS/RFS Silver 1 st Geze glidskena TS 4000 E/R Glidskena till TS 4000 E och TS 4000 R. Med glidarm. För användning vid karmmontering på gångjärnssidan Glidskena TS 4000 E/R Silver 1 st TENHULT Telefon: Fax: Hemsida: :35

36 Geze glidskena TS 4000 EFS/RFS Glidskena till TS 4000 E och TS 4000 R. Med glidarm och free-swing funktion. För användning vid karmmontering på gångjärnssidan Glidskena TS 4000 EFS/RFS Silver 1 st Geze montageplatta till TS 2000 och TS 4000 Montageplatta till TS 2000 och TS Till TS 2000 Montageplatta för TS 4000 har hålbild enligt DIN EN Universalplatta för TS 4000 passar alla hålbilder på tidigare dörrstängare. Montageplatta för armsystem används vid smala dörrsargar. Montageplatta för parallellarmsystem. Till TS 4000 Universalplatta Till parallellarmsystem Montageplatta dörrstängare TS 2000 V Förzinkad 1 st Montageplatta dörrstängare TS 4000 Silver 1 st Montageplatta dörrstängare TS 4000 E Silver 1 st Montageplatta dörrstängare TS 4000 R Svart 1 st Universalplatta TS 4000 Aluminium 1 st Montageplatta armsystem TS 2000/4000 Silver 1 st Montageplatta parallellarmsystem TS 2/4 Silver 1 st Till TS 2000 Geze vinkelkonsol till TS 2000 och 4000 Vinkelkonsol till TS 2000 och TS För karmmontering. Dörrmontering anslagssidan. Till TS Vinkelkonsol TS 2000 V BG Silver 1 st Vinkelkonsol TS 4000 BG Silver 1 st :3 TENHULT Telefon: Fax: Hemsida:

37 Geze plankonsol till TS 2000 och TS 4000 Plankonsol till TS 2000 och TS För bågdörr. Båghöjd max. 130 mm. DÖRRSTÄNGARE Till TS Plankonsol TS 2000 V Silver 1 st Plankonsol TS 4000 Silver 1 st Geze mekanisk koordinator SR Mekanisk koordinator till TS 4000 med tillbehör. Till TS Mekanisk koordinator SR Förzinkad 1 st Geze dörrstängare TS 3000 V Utanpåliggande dörrstängare för innerdörrar. För enkeldörrar upp till 1100 mm dörrbladsbredd. Justerbar hydraulisk tillslagskraft och stängningshastighet. För både höger- och vänsterhängda dörrar. Även för montering på branddörrar. För montage på branddörrar behövs en montageplatta. Justerbar stängningskraft EN 1-4. TS 3000 VBC Med öppningsdämpning Dörrstängare TS 3000 V Silver 1 st Dörrstängare TS 3000 VBC Silver 1 st TENHULT Telefon: Fax: Hemsida: :37

38 Geze dörrstängare TS 5000 Utanpåliggande dörrstängare för ytterdörrar. För enkeldörrar upp till 1400 mm dörrbladsbredd. Hydrauliskt tillslagskraft och justerbar stängningshastighet. Integrerad öppningsdämpning och optisk storleksindikator. Alla funktioner justerbara från fronten. För både höger- och vänsterhängda dörrar. Dörrbladsmontering på gångjärnssidan eller karmmontering på anslagssidan. Godkänd för montage på branddörrar. Vid användning till branddörrar behövs en montageplatta. Justerbar stängningskraft EN 2-. TS 5000 L TS 5000 S Dörrbladsmontering på anslagssida och karmmontering gångjärnssidan. Med justerbar stängningsfördröjning från fronten Dörrstängare TS 5000 Silver 1 st Dörrstängare TS 5000 L Silver 1 st Dörrstängare TS 5000 S Silver 1 st Geze glidskena TS 350 Standardglidskena till TS 3000 och TS Med glidarm. Tillägg BG = Vid dörrbladsmontering på anslagssidan Glidskenesystem TS 350 Silver 1 st Glidskenesystem TS 350 BG Silver 1 st Geze glidskena TS 351 Glidskena till TS 3000 och TS Med glidarm. Glidskena inställbar i höjdled. Höjdutjämning +/- 2 mm. Tillägg BG = Vid dörrbladsmontering på anslagssidan Glidskenesystem TS 351 Silver 1 st Glidskenesystem TS 351 BG Silver 1 st :38 TENHULT Telefon: Fax: Hemsida:

39 Geze glidskena TS 352 Glidskena till TS 3000 och TS Med glidarm. Med fast glidkloss. DÖRRSTÄNGARE Glidskenesystem TS 352 Silver 1 st Geze glidskena T-Stop Glidskena till TS 3000 och TS Med glidarm. Glidskena med integrerad öppningsbegränsning. Tillägg BG = Vid dörrbladsmontering på anslagssidan Glidskenesystem T-Stop Silver 1 st Glidskenesystem T-Stop BG Silver 1 st Geze glidskena TS 5000 E Glidskena för TS Med glidarm. Glidskena med elektromekanisk uppställning. Tillägg BG = Vid dörrbladsmontering på anslagssidan Glidskena 5000 E Silver 1 st Glidskena 5000 E BG Silver 1 st Geze glidskena TS 5000 R Glidskena för TS Med glidarm. Glidskena med elektromekanisk uppställning. Integrerad rökdetektorcentral. Tillägg BG = Vid dörrbladsmontering på anslagssidan Glidskena 5000 R Silver 1 st Glidskena 5000 R BG Silver 1 st TENHULT Telefon: Fax: Hemsida: :39

40 Geze glidskenesystem TS 5000 ISM Genomgående glidskenesystem för TS Med glidarm och integrerad koordinering. ISM ISM-F ISM-EFS E-ISM E-ISM-F E-ISM/G R-ISM R-ISM-F R-ISM/G R-ISM-EFS Genomgående. Förlängd upp till mm. Free-swing glidarm på aktivdörren. Normalglidarm på passivdörr. Elektromekanisk uppställning på båda sidor. Elektromekanisk uppställning på båda sidor. Förlängd upp till mm. Elektromekanisk uppställning på aktivdörr. Elektromekanisk uppställning på båda sidor. Med rökdetektorcentral. Elektromekanisk uppställning på båda sidor. Med rökdetektorcentral. Förlängd upp till mm. Elektromekanisk uppställning på aktivdörr. Med rökdetektorcentral. Med rökdetektorcentral. Free-swing glidarm på aktivdörren. Normalglidarm på passivdörr. Tillägg BG = Vid dörrbladsmontering på anslagssidan Glidskena ISM Silver 1 st Glidskena ISM BG Silver 1 st Glidskena ISM-F Silver 1 st Glidskena ISM-EFS Silver 1 st Glidskena E-ISM Silver 1 st Glidskena E-ISM BG Silver 1 st Glidskena E-ISM-F Silver 1 st Glidskena E-ISM/G Silver 1 st Glidskena R-ISM Silver 1 st Glidskena R-ISM BG Silver 1 st Glidskena R-ISM-F Silver 1 st Glidskena R-ISM/G Silver 1 st Glidskena R-ISM-EFS Silver 1 st :40 TENHULT Telefon: Fax: Hemsida:

41 Geze montageplatta till dörrstängare TS 3000/5000 Montageplatta för dörrstängare TS 3000 och TS DÖRRSTÄNGARE Montageplatta har hålbild enligt DIN EN Universalplatta för TS 5000 passar alla hålbilder på tidigare dörrstängare. Till TS Montageplatta TS 3000 V Silver 1 st Montageplatta TS 5000 Silver 1 st Universalplatta TS 5000 Aluminium 1 st Till TS 5000 Geze montageplatta till glidskenor TS 3000/5000 Montageplatta för glidskenor till TS 3000 och TS TS 3000 och TS 5000 Montageplatta till Standard/T-stop glidskena. TS 5000 Montageplatta till E-glidskena. Montageplatta till R-glidskena. Montageplatta till ISM/E-ISM-glidskena. Montageplatta till R-ISM-glidskena. Tillägg BG = Vid dörrbladsmontering på anslagssidan Montageplatta Standard/T-Stop Silver 1 st Montageplatta Standard/T-Stop BG Silver 1 st Montageplatta E Silver 1 st Montageplatta E BG Silver 1 st Montageplatta R Silver 1 st Montageplatta R BG Silver 1 st Montageplatta ISM/E-ISM Silver 1 st Montageplatta R-ISM Silver 1 st Montageplatta ISM/E-ISM/R-ISM BG Silver 1 st Geze vinkelkonsol TS 3000/5000 Vinkelkonsol för karmmontering vid dörrbladsmontering på anslagssidan Vinkelkonsol karmmontering TS 3000 V BG Silver 1 st Vinkelkonsol karmmontering TS 5000 BG Silver 1 st TENHULT Telefon: Fax: Hemsida: :41

42 Geze vinkelkonsol för glidskenor TS 3000/5000 Vinkelkonsol för glidskenor vid dörrbladsmontering på anslagssidan. TS 3000 och TS 5000 Vinkelkonsol till standard glidskena. Vinkelkonsol till T-Stop glidskena. TS 5000 Vinkelkonsol till E-glidskena. Vinkelkonsol till R-glidskena. Vinkelkonsol till ISM/E-ISM/R-ISM-glidskena Vinkelkonsol Standard BG Silver 1 st Vinkelkonsol T-Stop BG Silver 1 st Vinkelkonsol E BG Silver 1 st Vinkelkonsol R BG Silver 1 st Vinkelkonsol ISM/E-ISM/R-ISM BG Silver 1 st Geze mekanisk uppställningsenhet Uppställningsenhet Uppställningsenhet ISM För standard-, T-Stop-, och Boxer 20,7 mm glidskena. Justerbar hållkraft. Till- och frånkopplingsbar. Kan överskridas. Till TS För standard ISM-glidskena. Justerbar hållkraft. Kan överskridas Uppställningsenhet Förzinkad 1 st Uppställningsenhet ISM Förzinkad 1 st Geze borrmall dörrstängare För TS 2000, TS 3000, TS 4000 och TS Borrmall dörrstängare Förzinkad 1 st :42 TENHULT Telefon: Fax: Hemsida:

43 Geze dörrstängare TS 5000 ECline Utanpåliggande dörrstängare. För in- och utvändiga anslagsdörrar. För barriärfria, lättöppnade enkeldörrar med upp till mm dörrbladsbredd. Barriärfritt enligt DIN till EN5. Mycket hög genomgångskomfort tack vare inbyggd öppningshjälp. Öppningshjälpen kan vid behov kopplas från. För både höger- och vänsterhängda dörrar. Optisk visning av stängningskraft. Termostabila ventilskruvar. Justerbar stängningshastighet Justerbart tillslag Justerbar öppningsbroms från 70. Godkänd enligt EN 1154 A för montage på branddörrar. Vid användning till branddörrar behövs en montageplatta. Montering och underhåll kräver inte längre tid än vanliga dörrstängarsystem. Justerbar stängningskraft EN 3-5. DÖRRSTÄNGARE TS 5000 L ECline Dörrbladsmontering på anslagssida och karmmontering gångjärnssidan Dörrstängare TS 5000 ECline Silver 1 st Dörrstängare TS 5000 L ECline Silver 1 st Geze glidskena ECline Glidskena för dörrstängare TS 5000 ECline. Med integrerad öppningssupport för lätt öppning. Med glidarm. Tillägg BG = Vid dörrbladsmontering på anslagssidan ECline glidskena TS 5000 Silver 1 st ECline glidskena TS 5000 BG Silver 1 st Geze montageplatta och vinkelkonsol ECline För glidskena ECline. Tillägg BG = Vid dörrbladsmontering på anslagssidan. Montageplatta Montageplatta ECline Silver 1 st Montageplatta ECline BG Silver 1 st Vinkelkonsol ECline BG Silver 1 st Vinkelkonsol TENHULT Telefon: Fax: Hemsida: :43

44 Geze dörrstängare Boxer Infälld dörrstängare med glidskena för invändiga och utvändiga slagdörrar. För både vänster- och högerhängd dörr. Det excentriska kuggdrevet säkerställer ett lågt öppningsmotstånd. Alla funktioner kan justeras uppifrån. Termostabila ventilskruvar. Justerbar stängningskraft, storlek 2-4 och 3-. Justerbar stängningshastighet Justerbar stängningskraft Justerbar öppningsdämpning från ca. 70. Testad och godkänd enl. EN 1154 A. Boxer 2-4 Boxer 3- Dörrbladsbredd upp till 1100 mm. Dörrbladstjocklek minst 40 mm. Dörrbladsbredd upp till 1400 mm. Dörrbladstjocklek minst 50 mm Dörrstängare Boxer 2-4 Silver 1 st Dörrstängare Boxer 3- Silver 1 st Geze glidskena TS 40 och TS 41 Glidskena för enkeldörr till dörrstängare Boxer. Höjd: 12 mm. TS 41 är för pendeldörrar (endast Boxer 2-4) Glidskena TS 40 Silver 1 st Glidskena TS 41 Silver 1 st Geze glidskena TS 42, TS 43 och TS 44 Glidskena för enkeldörr till dörrstängare Boxer. Höjd: 20,7 mm. TS 42 är med mekanisk uppställning och TS 43 är för pendeldörrar och med mekanisk uppställning (endast Boxer 2-4) Glidskena TS 42 Silver 1 st Glidskena TS 43 Silver 1 st Glidskena TS 44 Silver 1 st :44 TENHULT Telefon: Fax: Hemsida:

45 Geze glidskena Boxer E Glidskena för enkeldörr till dörrstängare Boxer. Med elektromekanisk uppställning. DÖRRSTÄNGARE Glidskena Boxer E Silver 1 st Geze mekanisk uppställningsenhet 12 mm Mekanisk uppställningsenhet för TS 40 och TS 41 med justerbar hållkraft Mekanisk uppställningsenhet 12 mm 1 st Geze mekanisk uppställningsenhet Uppställningsenhet för standard-, T-Stop-, och Boxer 20,7 mm glidskena. Justerbar hållkraft. Till- och frånkopplingsbar Uppställningsenhet Förzinkad 1 st TENHULT Telefon: Fax: Hemsida: :45

46 Assa D10 Dörrbladsmontering gångjärnssida Karmmontering anslagssida :4 TENHULT Telefon: Fax: Hemsida:

47 Assa DC140 Utrymme som krävs på dörr Dörrbladsmontering EN2 Dörrbladsmontering EN3-4 TENHULT Telefon: Fax: Hemsida: :47

48 Assa DC200 Assa DC300/DC300DA :48 TENHULT Telefon: Fax: Hemsida:

49 Montering Assa DC200 och DC300/DC300DA DÖRRSTÄNGARE Utrymme som krävs på dörr 329,5 (3,5) ( ) = DC300/DC300DA Dörrmontering gångjärnssidan Karmmontering anslagssidan TENHULT Telefon: Fax: Hemsida: :49

50 Assa DC Armens höjdläge kan justeras 14 mm genom att flytta axeln i vertikal riktning. Dörrmontering gångjärnssidan max 12 Karmmontering anslagssidan X :50 TENHULT Telefon: Fax: Hemsida:

51 Assa DC340 Utrymme som krävs på dörr Dörrmontering gångjärnssidan Karmmontering anslagssidan TENHULT Telefon: Fax: Hemsida: :51

52 Assa DC347 :52 TENHULT Telefon: Fax: Hemsida:

53 Montering Assa DC347 Utrymme som krävs på dörr Dörrmontering gångjärnssidan Karmmontering anslagssidan TENHULT Telefon: Fax: Hemsida: :53

54 Assa DC500 och DC700 Utrymme som krävs på dörr :54 TENHULT Telefon: Fax: Hemsida:

55 Montering Assa DC500 och DC700 Dörrmontering gångjärnssidan Karmmontering gångjärnssidan Dörrmontering anslagssidan Karmmontering anslagssidan TENHULT Telefon: Fax: Hemsida: :55

56 Assa DC40 Utrymme som krävs på dörr max Dörrmontering gångjärnssidan med glidarm Karmmontering gångjärnssidan med glidarm :5 TENHULT Telefon: Fax: Hemsida:

57 Montering Assa DC40 Karmmontering anslagssidan med glidarm Dörrmontering gångjärnssidan med länkarm Karmmontering anslagssidan med länkarm TENHULT Telefon: Fax: Hemsida: :57

58 Assa DC840 Dörrmontering (440 20) Max 20 Max , () :58 TENHULT Telefon: Fax: Hemsida:

59 Assa DC80 Dörrmontering (440 20) Max 20 Max ,5 (75) TENHULT Telefon: Fax: Hemsida: :59

60 Dorma TS 73 Dörrmontering gångjärnssidan Vid montage på gångjärnssidan med uppställningsarm ska armmåttet vara 32 istället för 31 mm. Karmmontering anslagssidan :0 TENHULT Telefon: Fax: Hemsida:

61 Dorma TS Dörrmontering gångjärnssidan Karmmontering anslagssidan TENHULT Telefon: Fax: Hemsida: :1

62 Dorma TS 83 ( ) = TS 83 EN 7 Dörrmontering gångjärnssidan Vid montage på gångjärnssidan med uppställningsarm ska armmåttet vara 34 istället för 31 mm. ( ) = TS 83 EN 7 Karmmontering anslagssidan ( ) = TS 83 EN 7 :2 TENHULT Telefon: Fax: Hemsida:

63 Dorma TS 92 Dörrmontering gångjärnssidan Karmmontering gångjärnssidan Dörrmontering anslagssidan Karmmontering anslagssidan TENHULT Telefon: Fax: Hemsida: :3

64 Dorma TS 93 Dörrmontering gångjärnssidan ( ) = TS Karmmontering gångjärnssidan ( ) = TS Dörrmontering anslagssidan ( ) = TS Karmmontering anslagssidan ( ) = TS :4 TENHULT Telefon: Fax: Hemsida:

65 Dorma ITS 9 ( ) = ITS Montering med glidskena G 9 N20 i trädörr. ( ) = ITS TENHULT Telefon: Fax: Hemsida: :5

66 Geze TS 2000 V/VBC : TENHULT Telefon: Fax: Hemsida:

67 Geze TS 3000 V/VBC Dörrmontering gångjärnssidan 120 ± 1 428,5 ± 0,2 428,5 ± 0,2 120 ± ± 0,1 38 ± 1 38 ± 1 44 ± 0, ± 0,2 135 ± 0, ± 0,2 10 ± 0,2 TENHULT Telefon: Fax: Hemsida: :7

68 Geze TS 4000 Dörrmontering gångjärnssidan ± 0,1 ± 0, ± 0,2 135 ± 0, ± 0,2 10 ± 0,2 Borrhål M5 Borrhål M5 :8 TENHULT Telefon: Fax: Hemsida:

69 Geze TS 5000 Dörrmontering gångjärnssidan 120 ± 1 428,5 ± 0,2 428,5 ± 0,2 120 ± 1 38 ± 1 44 ± 0,1 44 ± 0,1 38 ± ± 0,2 135 ± 0, ± 0,2 10 ± 0,2 130 TENHULT Telefon: Fax: Hemsida: :9

70 Geze TS 5000 ECline Dörrmontering gångjärnssidan , Dörrmontering anslagssidan , , :70 TENHULT Telefon: Fax: Hemsida:
