ED 100 ED 250. Kopplingsexempel

Transkript

1 ED 100 ED 250 Kopplingsexempel

2 Extern Programväljare DORMA sammankopplad med DORMA extern programväljare. Programväljaren är inkopplad på ingången för extern programväljare. Här monterar man en extern programväljare i stället för att använda den interna programväljaren. Flatkabeln mellan den interna programväljaren och styrkortet måste fysiskt kopplas bort. OBS! Glöm inte programmera parameter: Programväljartyp sätts till 1. onnection example ED 100_ED 250 External Programswitch SE ( ).cdr AV AUTOMATIK UTGÅNG ÖPPEN Extern programväljare

3 DES 721 DORMA sammankopplad med DORMA DES 721 rättvänt elslutbleck, och en invändig armbågskontakt.elslutblecket styrs direkt från automatiken. Potentialfri impuls från armbågskontakten kopplas in på automatiken. Elslutblecket får drivspänning från automatiken via låsrelä utgången. Automatiken programmeras med fördröjd start och åtdragning av dörr funktionen för att säkra att elslutblecket frigörs och att automatiken inte prövar att öpnna dörren för tidigt. OBS! Glöm inte programmera parametrarna: fördröjd startimpuls. åtdragning av dörr. Invändig armbågskontakt AKD V / 2A 24V 12V 0,18A 0,36A Elslutbleck DORMA DES 721 Rättvänd funktion 24V D, 180mA

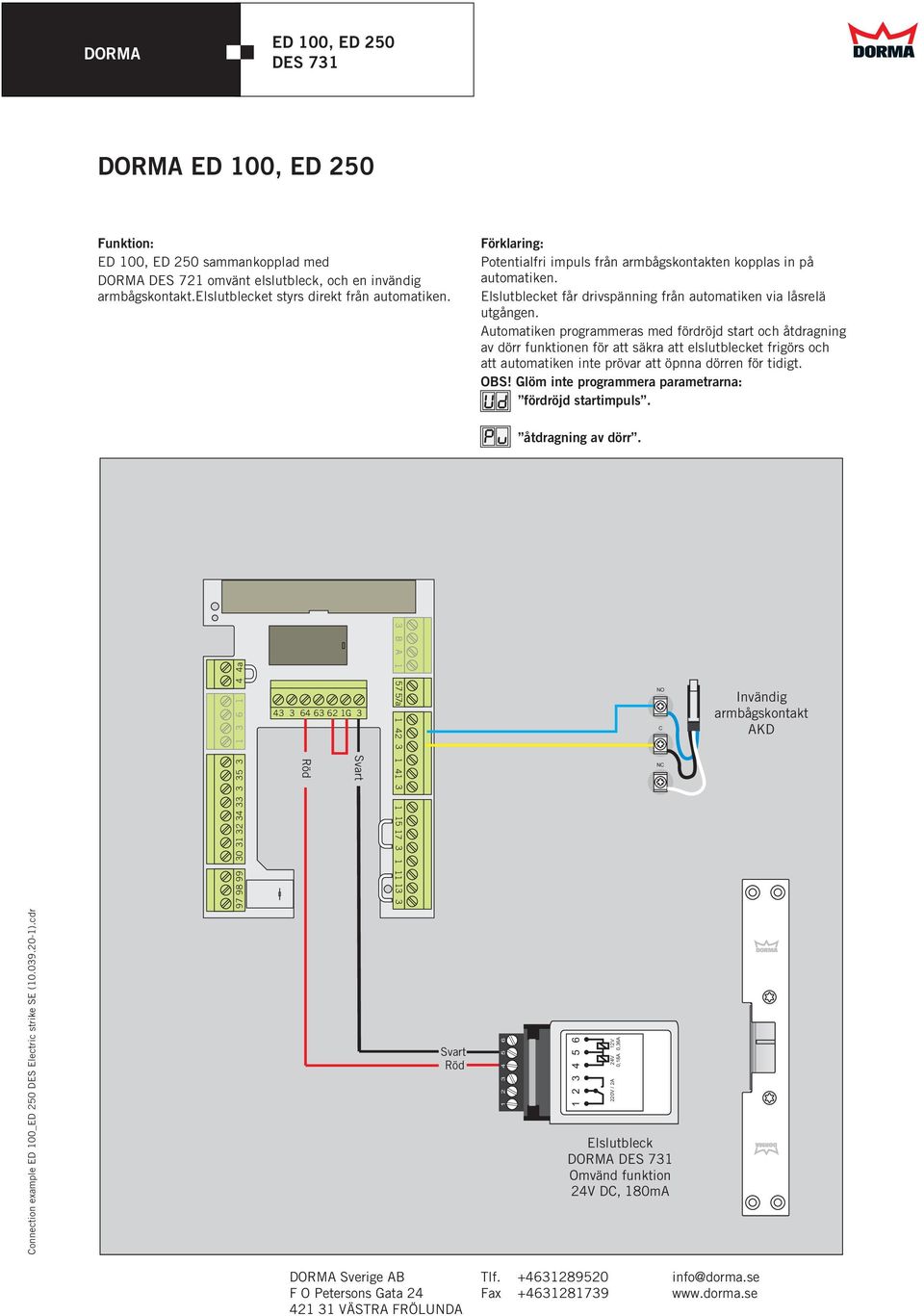

4 DES 731 DORMA sammankopplad med DORMA DES 721 omvänt elslutbleck, och en invändig armbågskontakt.elslutblecket styrs direkt från automatiken. Potentialfri impuls från armbågskontakten kopplas in på automatiken. Elslutblecket får drivspänning från automatiken via låsrelä utgången. Automatiken programmeras med fördröjd start och åtdragning av dörr funktionen för att säkra att elslutblecket frigörs och att automatiken inte prövar att öpnna dörren för tidigt. OBS! Glöm inte programmera parametrarna: fördröjd startimpuls. åtdragning av dörr. Invändig armbågskontakt AKD onnection example ED 100_ED 250 DES Electric strike SE ( ).cdr V 0,36A 24V 0,18A 220V / 2A Elslutbleck DORMA DES 731 Omvänd funktion 24V D, 180mA

5 DORMA Tidsstyrt Elslutbleck DORMA ED 100/250 ED 100/250 sammankopplad med DORMA DES Elslutbleck och inkopplad tidur för dagblockering. När tidrelä slår till och läge AUTO aktiveras, kommer elslutblecket vara öppet. När impuls ges från impulsgivare, kommer automatiken att öppna dörren. Elslutblecket kommer sedan att vara öppet till dess tiduret kopplar ur dagblockering. När tidrelä slår av och läge UTGÅNG aktiveras, kommer elslutblecket vara låst och yttre AKD kopplas bort. Yttre passagesystem/kodlås öppnar alltid dörren utifrån. Dagtid då läge AUTO är aktivt, öppnar automatiken dörren direkt vid impuls från inre och yttre AKD, eller från passagesystem/kodlås. Övrig tid kopplas yttre AKD bort och när impuls ges från invändig armbågskontakt eller passagesystem till impulsingång på automatiken öppnar dörren. OBS! Glöm inte ställa om parameter till värde 1 Tidur Inre AKD alt. tryckknapp. onnection example ED 100_ED 250 DES Time SE V / 2A 24V 0,18A 12V 0,36A Elslutbleck DORMA DES 721 Rättvänd funktion 24V D, 180mA a Passagesystem. Yttre AKD

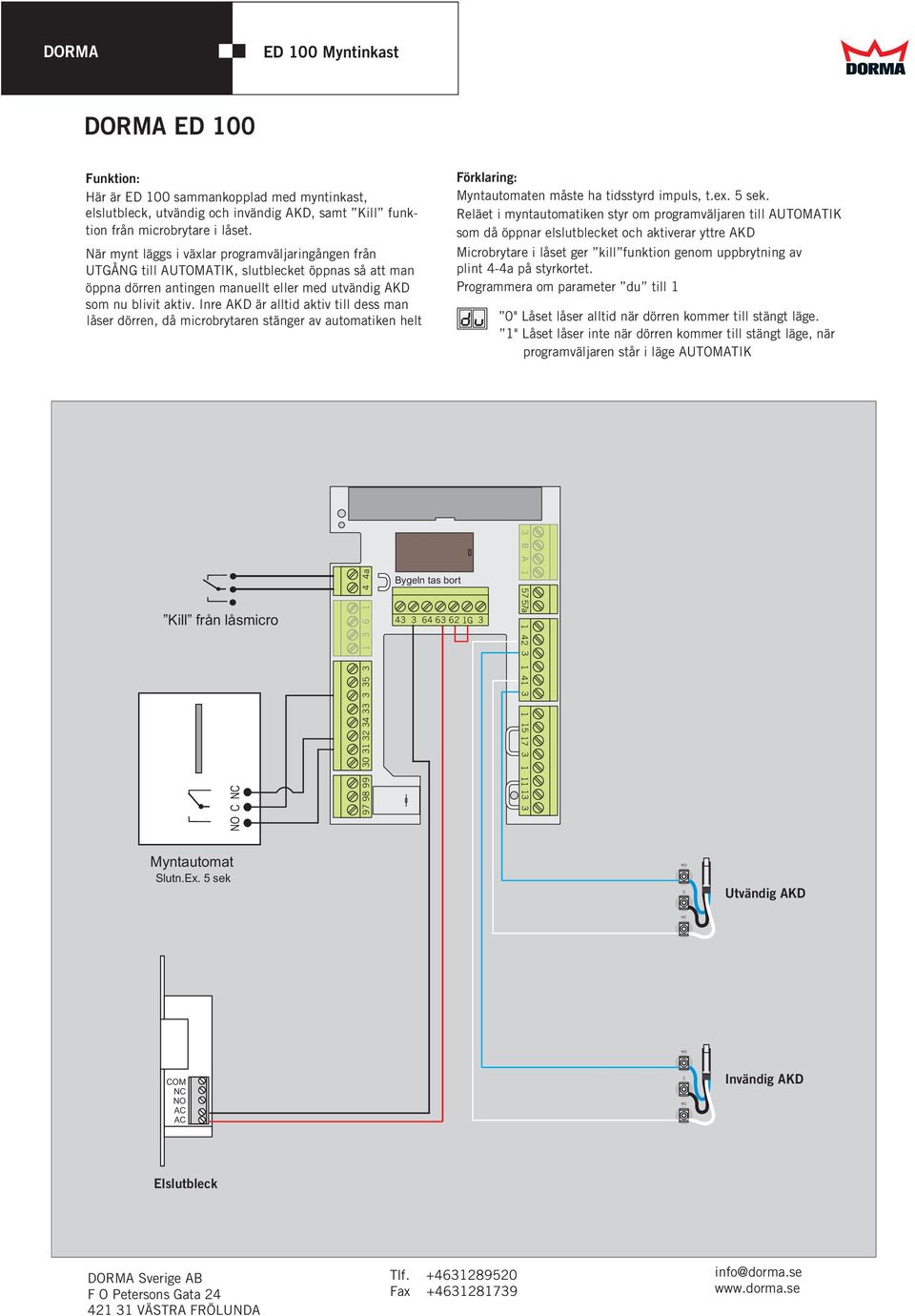

6 ED 100 Myntinkast DORMA ED 100 Här är ED 100 sammankopplad med myntinkast, elslutbleck, utvändig och invändig AKD, samt Kill funktion från microbrytare i låset. När mynt läggs i växlar programväljaringången från UTGÅNG till AUTOMATIK, slutblecket öppnas så att man öppna dörren antingen manuellt eller med utvändig AKD som nu blivit aktiv. Inre AKD är alltid aktiv till dess man låser dörren, då microbrytaren stänger av automatiken helt Myntautomaten måste ha tidsstyrd impuls, t.ex. 5 sek. Reläet i myntautomatiken styr om programväljaren till AUTOMATIK som då öppnar elslutblecket och aktiverar yttre AKD Microbrytare i låset ger kill funktion genom uppbrytning av plint 4-4a på styrkortet. Programmera om parameter du till 1 0" Låset låser alltid när dörren kommer till stängt läge. 1" Låset låser inte när dörren kommer till stängt läge, när programväljaren står i läge AUTOMATIK Kill från låsmicro Bygeln tas bort Myntautomat Slutn.Ex. 5 sek Utvändig AKD OM A A Invändig AKD Elslutbleck

7 DML Intello U DORMA sammankopplad med DORMA DML Intello motorlås, och en invändig armbågskontakt. Motorlåset får startimpuls från armbågskontakten (alternativt passagesystem), motorlåset ger startimpuls till dörrautomatiken när kolven är helt inne. När öppethållandetiden på automatiken löpt ut stänger dörren, magnetkontakten ger besked att dörren är stängd, och motorlåset låser. Potentialfri impuls från armbågskontakt kopplas in på motorlåset. Impulsutgången på motorlåset kopplas i serie med Regel inne utgången. Detta säkrar att automatiken inte startar förrän motorlåset är öppet. OBS! DORMA Intello U måste ha mjukvara ver eller nyare. (Om Intello U har en äldre mjukvara så kommer dörren att förbli i öppet läge efter 1:a impuls) Läge ÖPPEN dörr måste kopplas bort, annars kommer automatiken arbeta mot låst dörr i detta läge Blå Grå Grön Gul Brun Rosa Armbågskontakt eller passagesystem onnection example ED 100_ED 250 DML Intello U SE ( ).cdr DML 902 DML 903 DML a

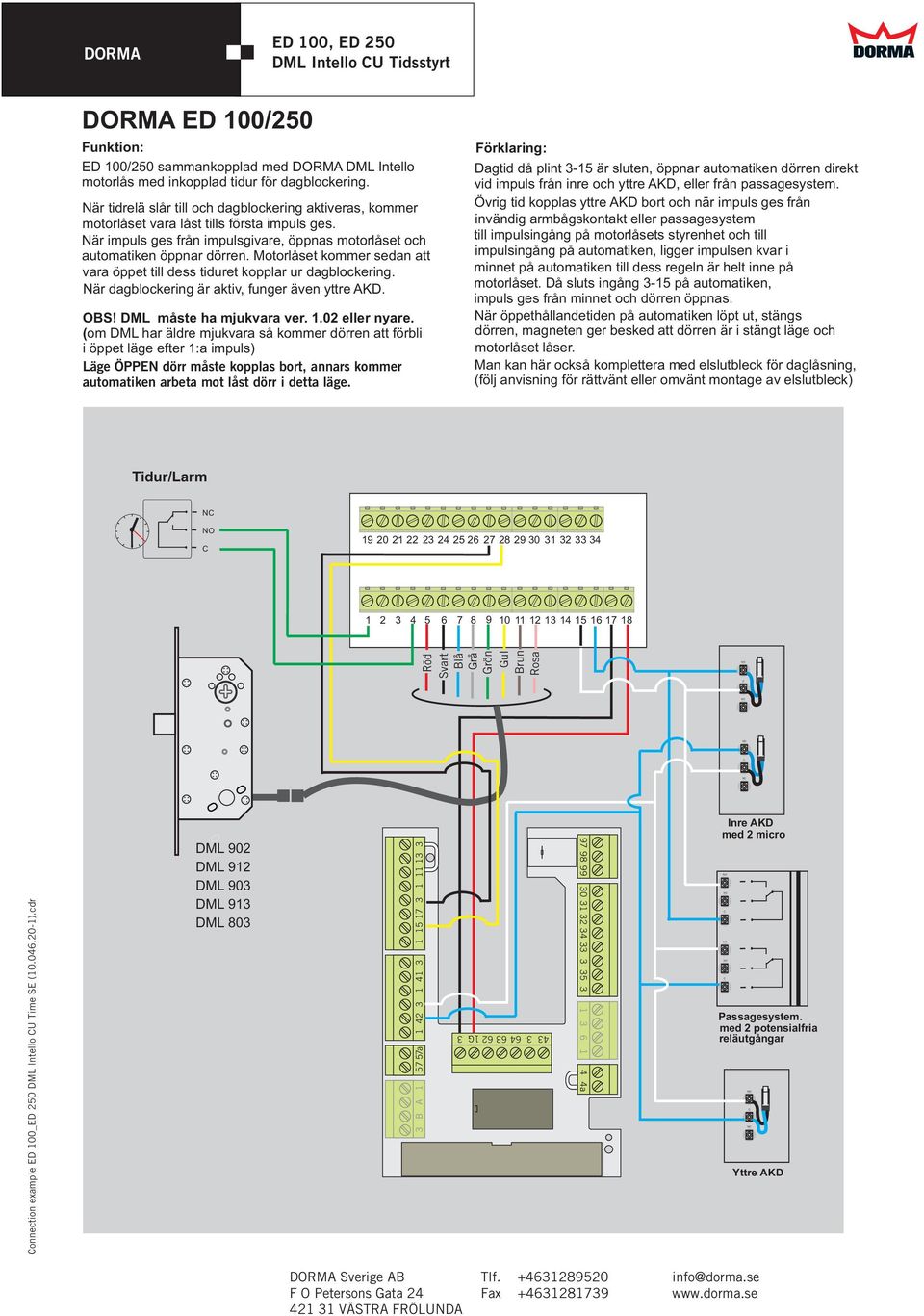

8 DORMA DML Intello U Tidsstyrt DORMA ED 100/250 ED 100/250 sammankopplad med DORMA DML Intello motorlås med inkopplad tidur för dagblockering. När tidrelä slår till och dagblockering aktiveras, kommer motorlåset vara låst tills första impuls ges. När impuls ges från impulsgivare, öppnas motorlåset och automatiken öppnar dörren. Motorlåset kommer sedan att vara öppet till dess tiduret kopplar ur dagblockering. När dagblockering är aktiv, funger även yttre AKD. OBS! DML måste ha mjukvara ver eller nyare. (om DML har äldre mjukvara så kommer dörren att förbli i öppet läge efter 1:a impuls) Läge ÖPPEN dörr måste kopplas bort, annars kommer automatiken arbeta mot låst dörr i detta läge. Dagtid då plint 3-15 är sluten, öppnar automatiken dörren direkt vid impuls från inre och yttre AKD, eller från passagesystem. Övrig tid kopplas yttre AKD bort och när impuls ges från invändig armbågskontakt eller passagesystem till impulsingång på motorlåsets styrenhet och till impulsingång på automatiken, ligger impulsen kvar i minnet på automatiken till dess regeln är helt inne på motorlåset. Då sluts ingång 3-15 på automatiken, impuls ges från minnet och dörren öppnas. När öppethållandetiden på automatiken löpt ut, stängs dörren, magneten ger besked att dörren är i stängt läge och motorlåset låser. Man kan här också komplettera med elslutbleck för daglåsning, (följ anvisning för rättvänt eller omvänt montage av elslutbleck) Tidur/Larm Blå Grå Grön Gul onnection example ED 100_ED 250 DML Intello U Time SE ( ).cdr Brun Rosa DML 902 DML 912 DML 903 DML 913 DML a Inre AKD med 2 micro Passagesystem. med 2 potensialfria reläutgångar Yttre AKD

9 DORMA PHB-EO inkoppling DORMA sammankopplad med en motoriserad panikregel PHB-EO och ett passagesystem.passagesystemet är inkopplad till styrkortet i PHB-EO som ger startimpuls till automatiken när panikregeln är öppen. När man får godkänd signal från passagesystemet ges impuls till den motoriserade panikregeln. När kolven är helt inne kommer det en kort impuls från relä 1. Denna impuls är inkopplad till ingången för invändig impulsgivare. Panikregeln PHB-EO strömförsörjs från egen transformator då den behöver 2A i vissa perioder. Gönn Gul Blå Vit Brun Lila Grå Rosa Blå Gul Vit Grön OM OM GMA GMA Impuls Impuls - (GND) + PHB-EO Styrkort Relä 1 Relä 2 onnection example ED 100_ED 250 PHB-EO.SE ( )cdr Transformator 24V D, 2A Ex. Mascot 9120 Passagesystem

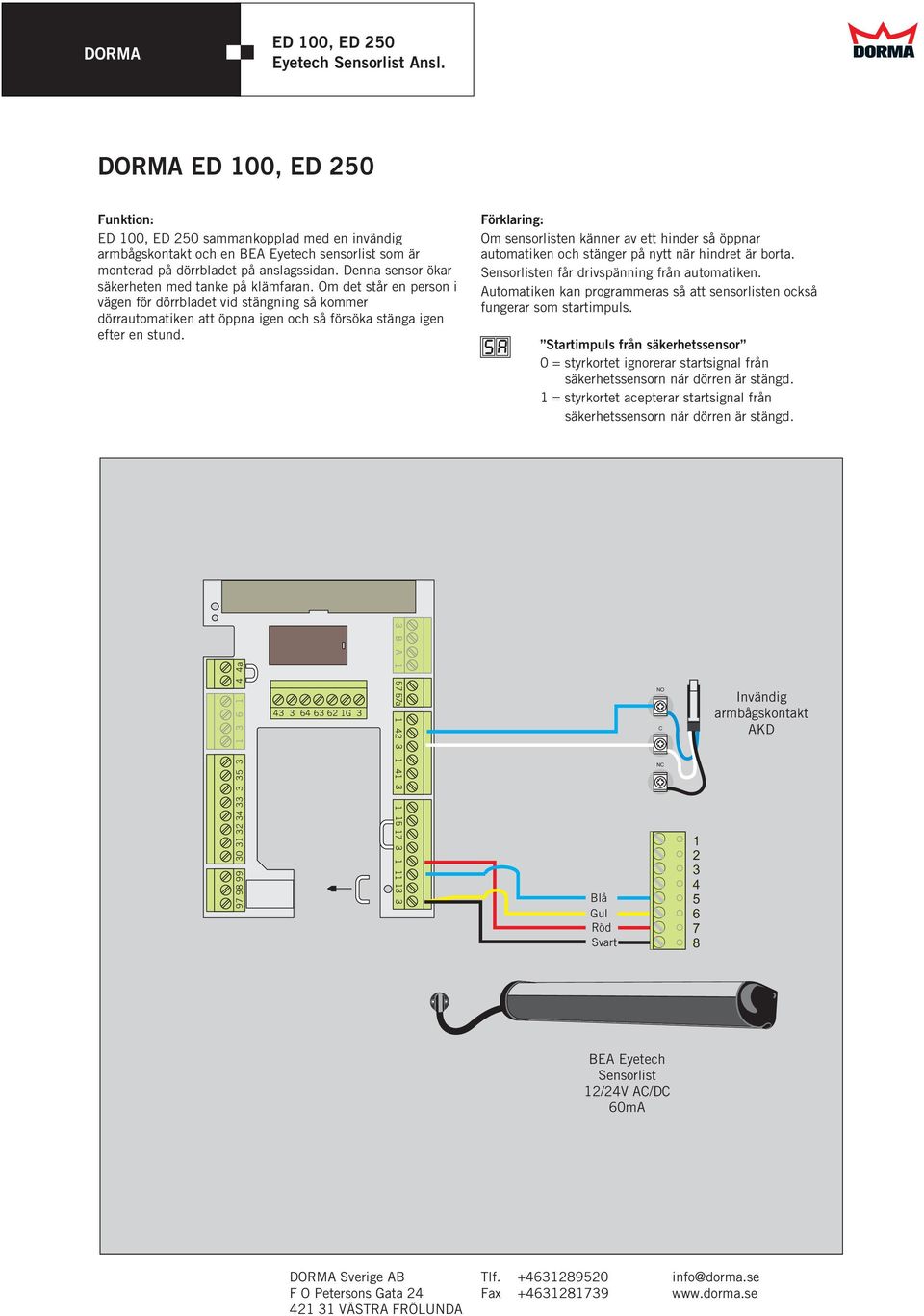

10 Eyetech Sensorlist Ansl. DORMA sammankopplad med en invändig armbågskontakt och en BEA Eyetech sensorlist som är monterad på dörrbladet på anslagssidan. Denna sensor ökar säkerheten med tanke på klämfaran. Om det står en person i vägen för dörrbladet vid stängning så kommer dörrautomatiken att öppna igen och så försöka stänga igen efter en stund. Om sensorlisten känner av ett hinder så öppnar automatiken och stänger på nytt när hindret är borta. Sensorlisten får drivspänning från automatiken. Automatiken kan programmeras så att sensorlisten också fungerar som startimpuls. Startimpuls från säkerhetssensor 0 = styrkortet ignorerar startsignal från säkerhetssensorn när dörren är stängd. 1 = styrkortet acepterar startsignal från säkerhetssensorn när dörren är stängd. Blå Gul Invändig armbågskontakt AKD BEA Eyetech Sensorlist 12/24V A/D 60mA

11 Eyetech Sensorlist GGJ DORMA sammankopplad med en invändig armbågskontakt och en BEA Eyetech sensorlist som är monterad på dörrbladet på gångjärnssidan. Denna sensor ökar säkerheten med tanke på klämfaran. Om det står en person i vägen för dörrbladet vid öppning så kommer dörrautomatiken att öppna och så försöka stänga igen efter en stund. Om sensorlisten uppfattar ett hinder så stannar automatiken och blir stående stilla till hindret är borta. Sensorlisten får drivspänning från automatiken. Automatiken kan programmeras så att sensorlisten kopplas bort när dörrbladet närmar sig en vägg. Eliminering av vägg på gångjärnssidan = vinkel när sensorlisten kopplas bort, när den inte ska uppfatta väggen som ett hinder. onnection example ED 100_ED 250 BEA Eyetec SE ( ).cdr Blå Gul BEA Eyetech Sensorlist 12/24V A/D 60mA Invändig armbågskontakt AKD

12 BEA Eagle radar DORMA sammankopplad med BEA Eagle radar. Radarn är inkopplad på den utvändiga impulsingången. Potentialfri impuls från radarn kopplas in på automatiken. Radarn får drivspänning från automatiken. Vit Grön Gul Brun BEA Eagel radar onnection example ED 100_ED 250 BEA Eagle SE ( ).cdr

13 OPTEX OA 203 radar DORMA sammankopplad med OPTEX OA 203 r. rn är inkopplad på den utvändiga impulsingången. Potentialfri impuls från rn kopplas in på automatiken. rn får drivspänning från automatiken. Grå Gul Vit Grå onnection example ED 100_ED 250 OPTEX OA203 SE ( ).cdr OPTEX OA203 r

14 ED 100 säker sluss DORMA ED 100 ED 100LE säker slussfunktion med armbågskontakter och indikeringslampor som informerar om funktionen. När en av automatikerna får startimpuls från armbågskontakten (alternativt passagesystem), öppnas den dörren. Samtidigt växlar statusrelä som ser till att externt dubbelrelä växlar. Då stängs den andra automatiken av så att den inte kan öppnas. Samtidigt tänds indikeringslamporna på båda sidor om den avstängda automatiken, så man får information att vänta. (se även baksidan) Potentialfri impuls från armbågskontakten kopplas in på ingång för invändig respektive utvändig impuls. Möjlighet finns då att bort utvändig impuls vid önskat klockslag. Statusrelä ställs in så det växlar när dörr kommer till stängt läge (parameter Sr sätts till 1") 2 st dubbelreläer sköter om att bryta bort den automatik som inte får impuls och tänder samtidigt indikeringslamporna. Om man arbetar med elslutbleck i dörrpartierna, kompletteras automatiken med inkoppling enligt schema Innerdörr Ytterdörr AKD insida AKD utsida AKD insida AKD utsida OBS! Vänta, dörren kommer att öppnas OBS! Vänta, dörren kommer att öppnas OBS! Vänta, dörren kommer att öppnas OBS! Vänta, dörren kommer att öppnas OBS! Kom ihåg att totala belastning på 24V utgångarna 1, 1G och 3 är max. 1,5 A

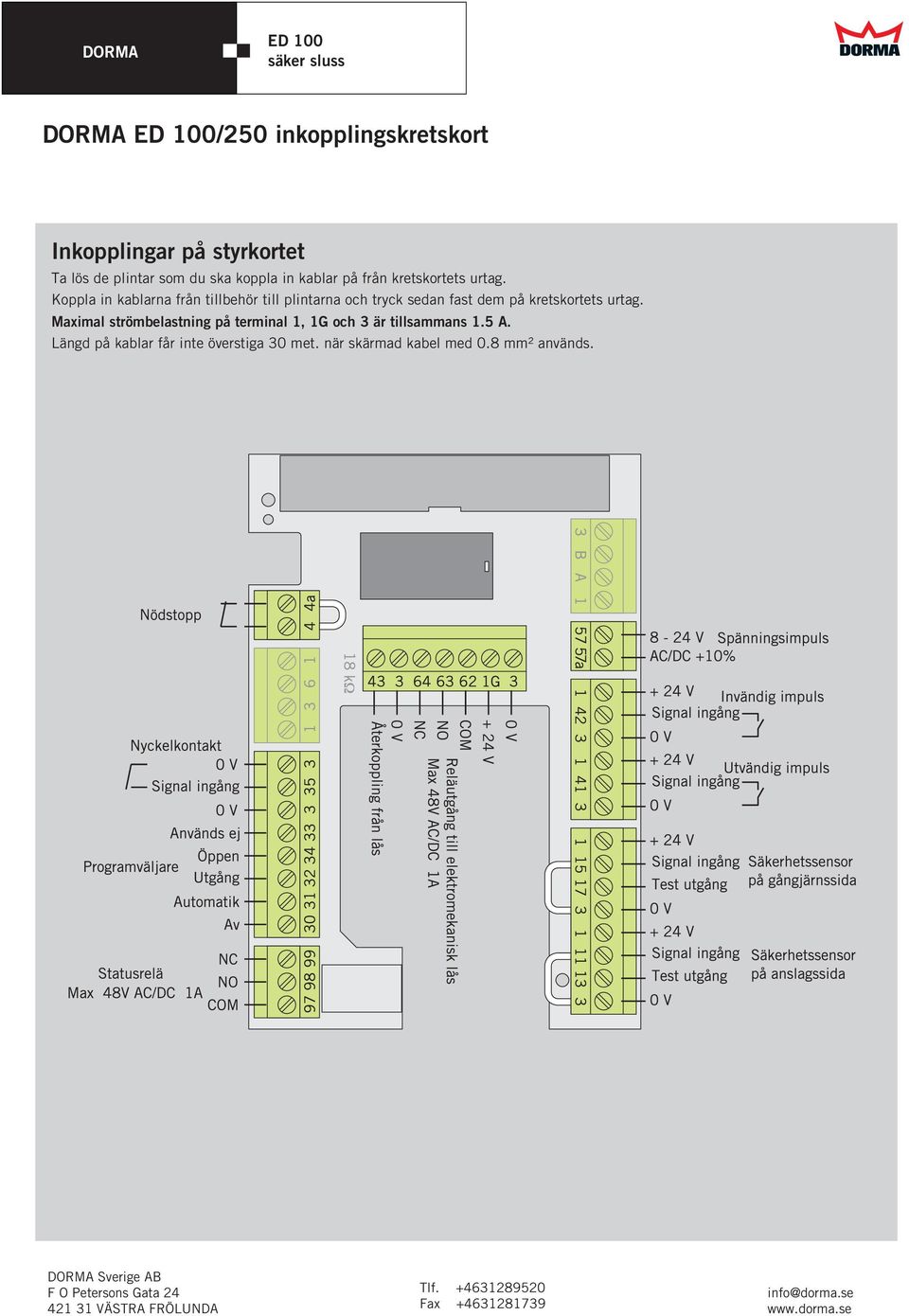

15 ED 100 säker sluss DORMA ED 100/250 inkopplingskretskort Inkopplingar på styrkortet Ta lös de plintar som du ska koppla in kablar på från kretskortets urtag. Koppla in kablarna från tillbehör till plintarna och tryck sedan fast dem på kretskortets urtag. Maximal strömbelastning på terminal 1, 1G och 3 är tillsammans 1.5 A. Längd på kablar får inte överstiga 30 met. när skärmad kabel med 0.8 mm ² används.
