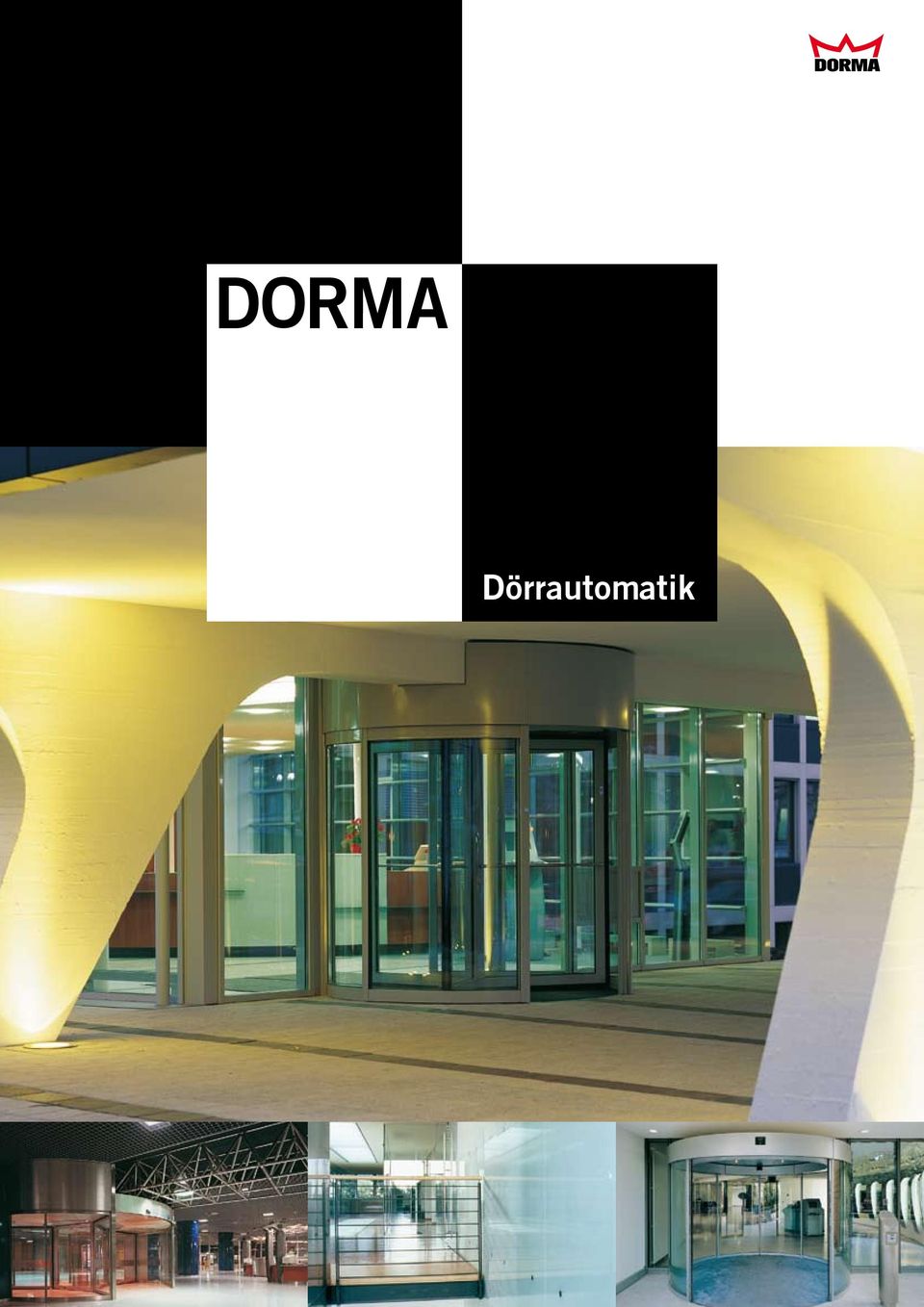

1 DORMA Dörrautomatik

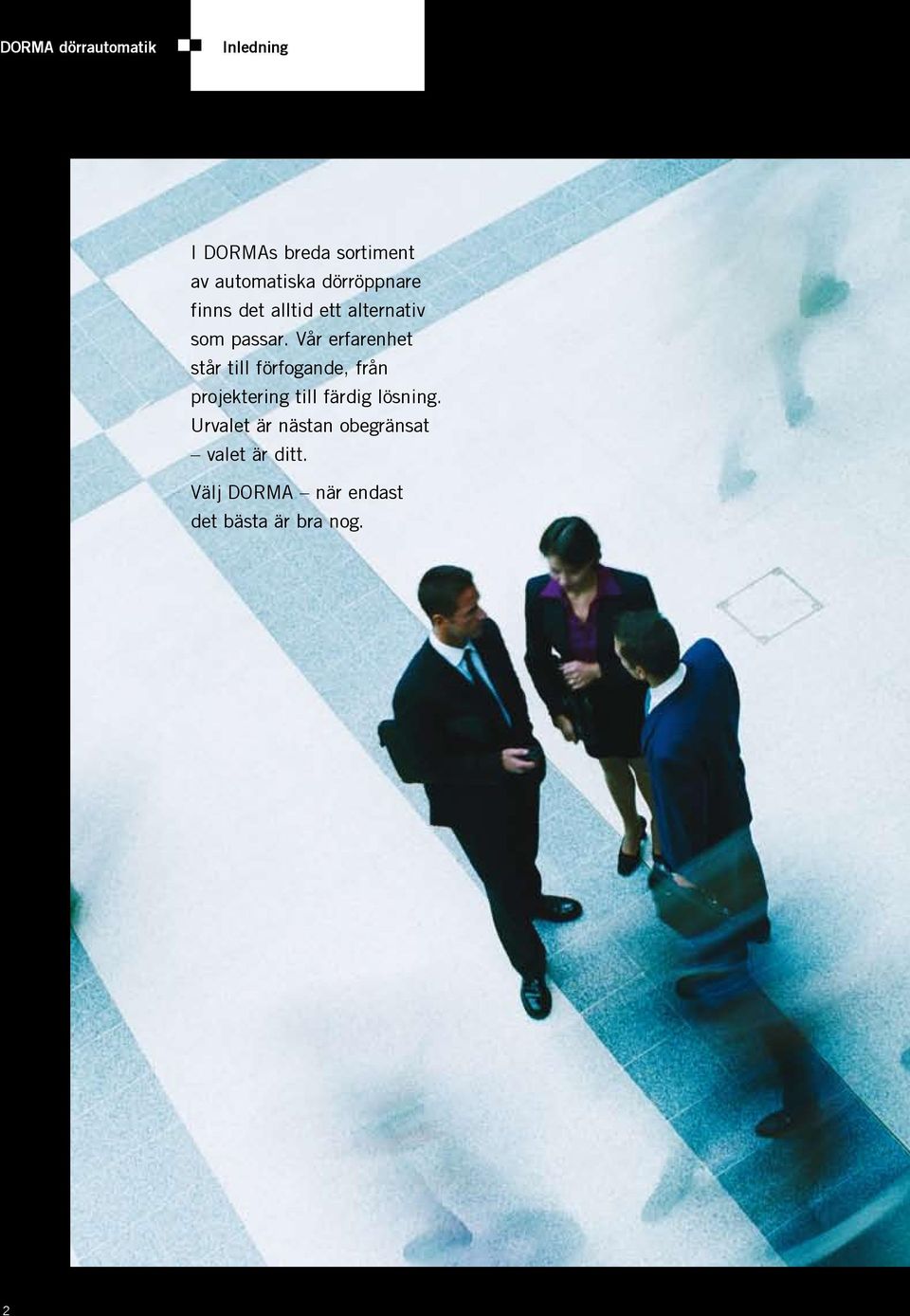

2 DORMA dörrautomatik Inledning I DORMAs breda sortiment av automatiska dörröppnare finns det alltid ett alternativ som passar. Vår erfarenhet står till förfogande, från projektering till färdig lösning. Urvalet är nästan obegränsat valet är ditt. Välj DORMA när endast det bästa är bra nog. 2

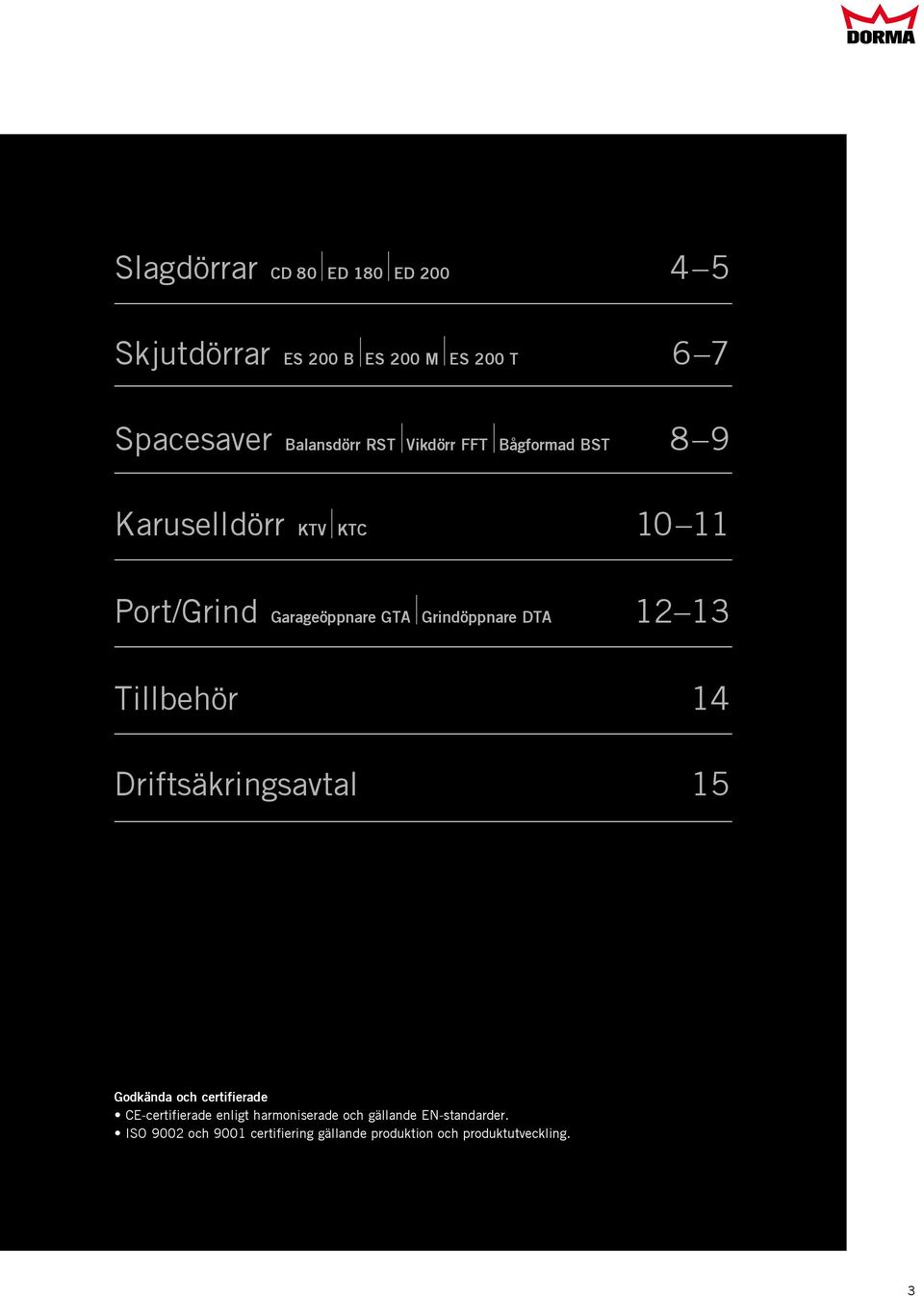

3 Slagdörrar CD 80 ED 180 ED Skjutdörrar ES 200 B ES 200 M ES 200 T 6 7 Spacesaver Balansdörr RST Vikdörr FFT Bågformad BST 8 9 Karuselldörr KTV KTC Port/Grind Garageöppnare GTA Grindöppnare DTA Tillbehör 14 Driftsäkringsavtal 15 Godkända och certifierade CE-certifierade enligt harmoniserade och gällande EN-standarder. ISO 9002 och 9001 certifiering gällande produktion och produktutveckling. 3

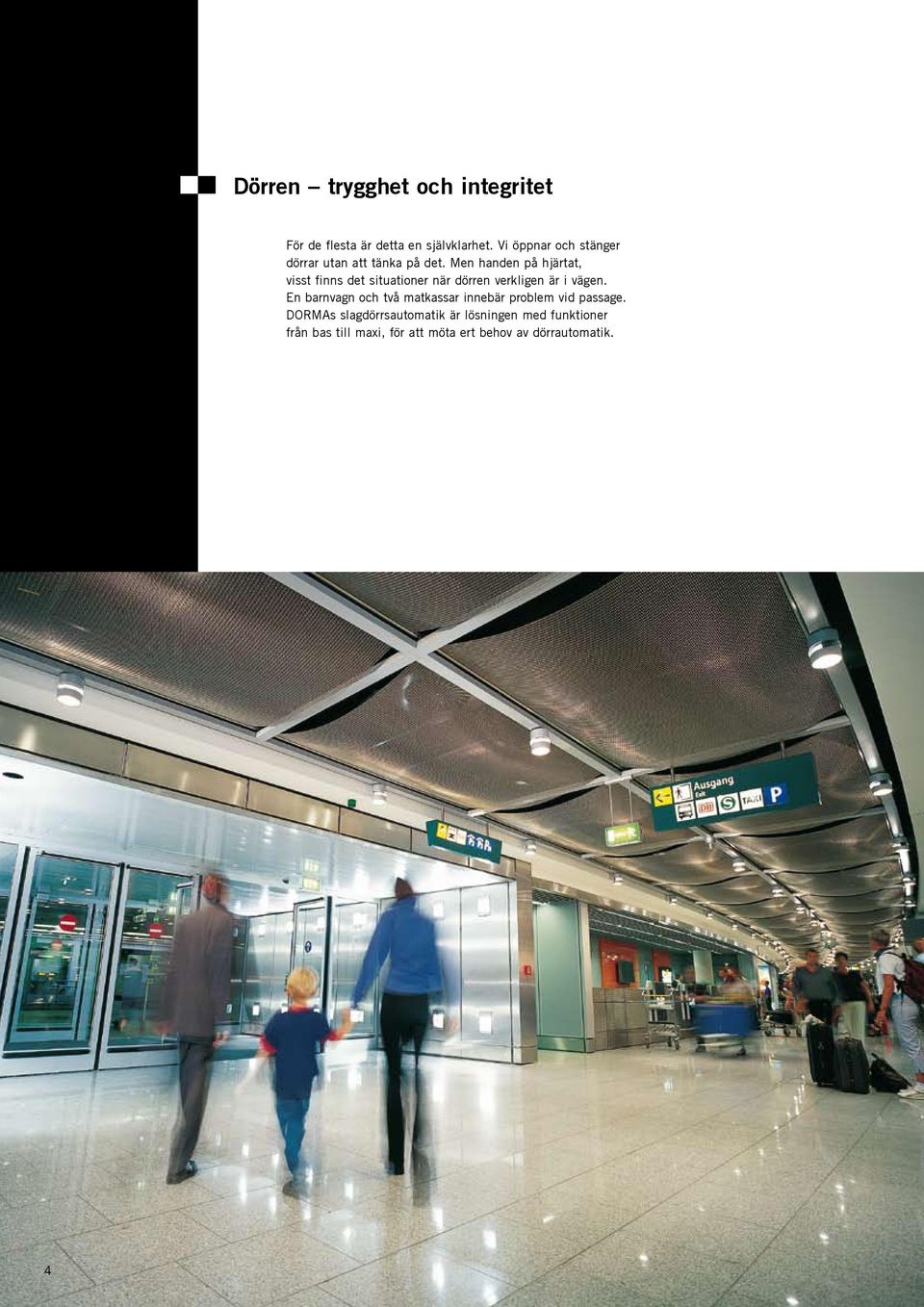

4 Dörren trygghet och integritet För de flesta är detta en självklarhet. Vi öppnar och stänger dörrar utan att tänka på det. Men handen på hjärtat, visst finns det situationer när dörren verkligen är i vägen. En barnvagn och två matkassar innebär problem vid passage. DORMAs slagdörrs automatik är lösningen med funktioner från bas till maxi, för att möta ert behov av dörrautomatik. 4

5 DORMA Slagdörr Dorma CD 80 bas CD 80 är en ny dörrautomatik, med en prisbelönt design till ett lågt pris. CD 80 kan med sin låga vikt monteras både på dörrbladet och karmen. CD 80 är dessutom utrustad med sk vädringsläge, dvs man kan ställa upp dörren i önskad öppningsvinkel i 5- eller 10- minuters intervaller. Dörrautomatiken är lämplig för bostads anpassningar, kontor eller för en mindre butik. Dorma ED 180 mellan ED 180 är en standardutrustad dörr automatik, den levereras med funktioner som täcker de flesta behov på marknaden och kan därför erbjudas till ett attraktivt pris. Dörrautomatiken är lämplig för offentliga byggnader, affärer, hotell, restauranger, sjukhus och skolor. DORMA ED 180 levereras i silver med svarta gavlar. Dorma ED 200 maxi ED 200 en fullutrustad dörrauto ma tik, med maximala inställnings möjligheter. Automatiken är lämplig för offentliga byggnader, hotell, restauranger, sjukhus och skolor. ED 200 rekommend eras för pardörrar, då automatiken, tillsammans med elektronisk dörrkoodinator SR 2000, kan styra dörr bladen att stänga i rätt ordning. ED 200 finns med en elegant heltäck ande kåpa, som gör att automatiken passar designen hos dörrpartiet. ED 200 finns i alla färger och även i ett rostfrittliknande utförande. Funktioner CD 80 ED 180 ED 200 Inner- och ytterdörrar Brandklassade dörrar Pardörr Typgodkänd, BRAND EI 30 Längd/Höjd/Djup 660/70/90 665/106/ /106/133 Max dörrbredd mm Max dörrvikt Kg Max öppningsvinkel 110 grader 115 grader 115 grader Standardfärg SILVER SILVER SILVER,VIT Specialfärg Stängningskraft EN 4 EN 5 EN 4 6 Öppningshastighet cm/sek 3 6 s 1,5 5 s 1,5 5 s Stängningshastighet cm/sek 3 10 s 3 6 s 3 6 s Öppethållande tid i sek Anslutningsmöjligheter Radar Motorlås Elslutbleck Rökdetektorer Säkerhetssensorer 5

6 DORMAS skjutdörrsautomatik syns knappt längre och hörs nästan inte heller. Med minimala yttermått och elegant utformning bildar ES 200 en perfekt enhet som ger fasaden ett smidigt utseende. ES 200 finns även i en byggbar version med en starkare motor och kan därför klara av tyngre och större teleskopdörrar. 6

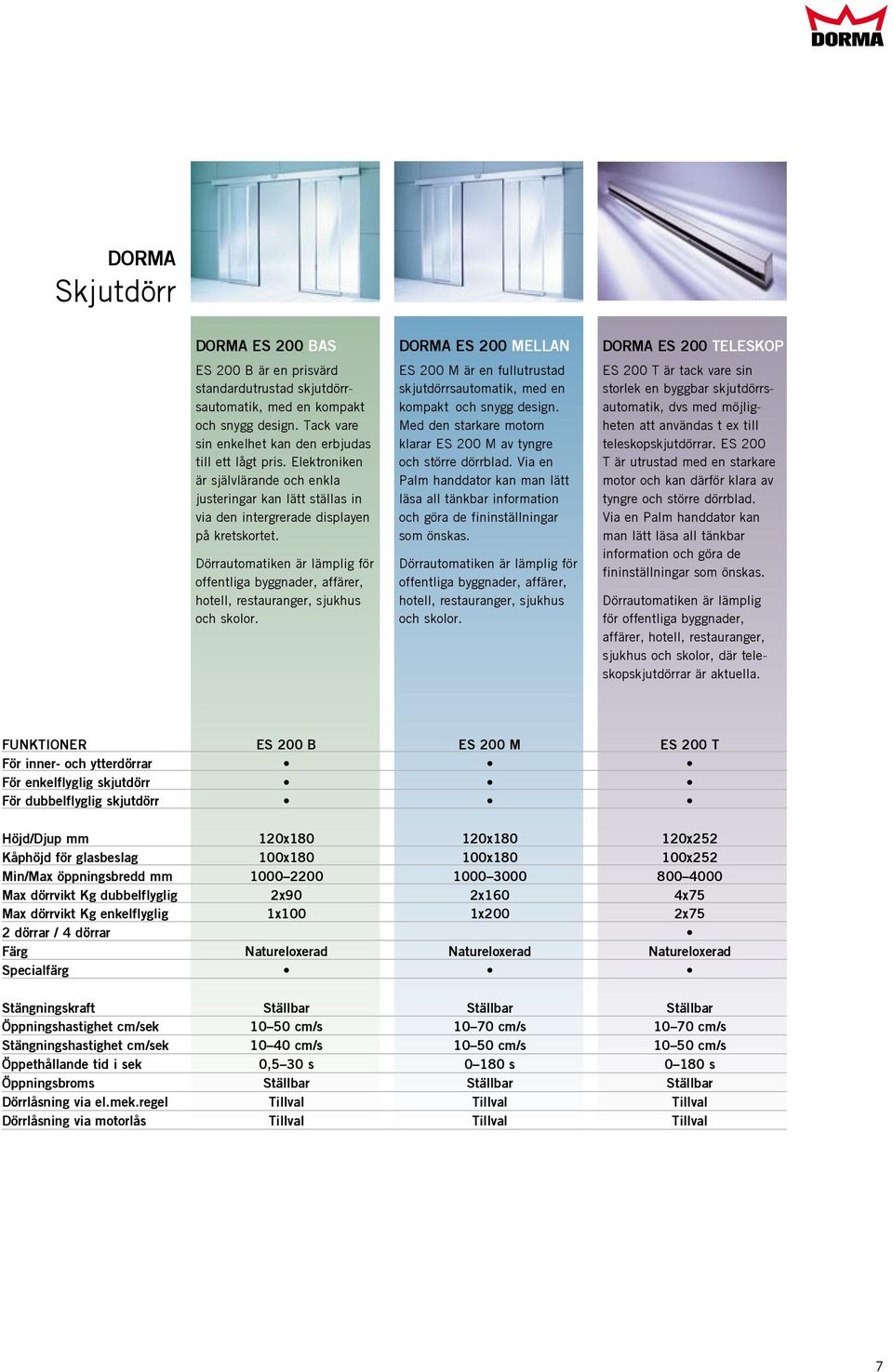

7 DORMA Skjutdörr Dorma ES 200 bas ES 200 B är en prisvärd standard utrustad skjutdörrsautomatik, med en kompakt och snygg design. Tack vare sin enkelhet kan den erbjudas till ett lågt pris. Elektroniken är självlärande och enkla justeringar kan lätt ställas in via den intergrerade displayen på kretskortet. Dörrautomatiken är lämplig för offentliga byggnader, affärer, hotell, restauranger, sjukhus och skolor. Dorma ES 200 mellan ES 200 M är en fullutrustad skjut dörrs automatik, med en kompakt och snygg design. Med den starkare motorn klarar ES 200 M av tyngre och större dörrblad. Via en Palm hand dator kan man lätt läsa all tänkbar information och göra de fininställningar som önskas. Dörrautomatiken är lämplig för offentliga byggnader, affärer, hotell, restauranger, sjukhus och skolor. Dorma ES 200 teleskop ES 200 T är tack vare sin storlek en byggbar skjutdörrsautomatik, dvs med möjligheten att användas t ex till teleskopskjutdörrar. ES 200 T är utrustad med en starkare motor och kan därför klara av tyngre och större dörrblad. Via en Palm hand dator kan man lätt läsa all tänkbar information och göra de fininställningar som önskas. Dörrautomatiken är lämplig för offentliga byggnader, affärer, hotell, restauranger, sjukhus och skolor, där teleskopskjutdörrar är aktuella. Funktioner ES 200 B ES 200 M ES 200 T För inner- och ytterdörrar För enkelflyglig skjutdörr För dubbelflyglig skjutdörr Höjd/Djup mm 120x x x252 Kåphöjd för glasbeslag 100x x x252 Min/Max öppningsbredd mm Max dörrvikt Kg dubbelflyglig 2x90 2x160 4x75 Max dörrvikt Kg enkelflyglig 1x100 1x200 2x75 2 dörrar / 4 dörrar Färg Natureloxerad natureloxerad natureloxerad Specialfärg Stängningskraft Ställbar Ställbar Ställbar Öppningshastighet cm/sek cm/s cm/s cm/s Stängningshastighet cm/sek cm/s cm/s cm/s Öppethållande tid i sek 0,5 30 s s s Öppningsbroms Ställbar Ställbar Ställbar Dörrlåsning via el.mek.regel Tillval Tillval Tillval Dörrlåsning via motorlås Tillval Tillval Tillval 7

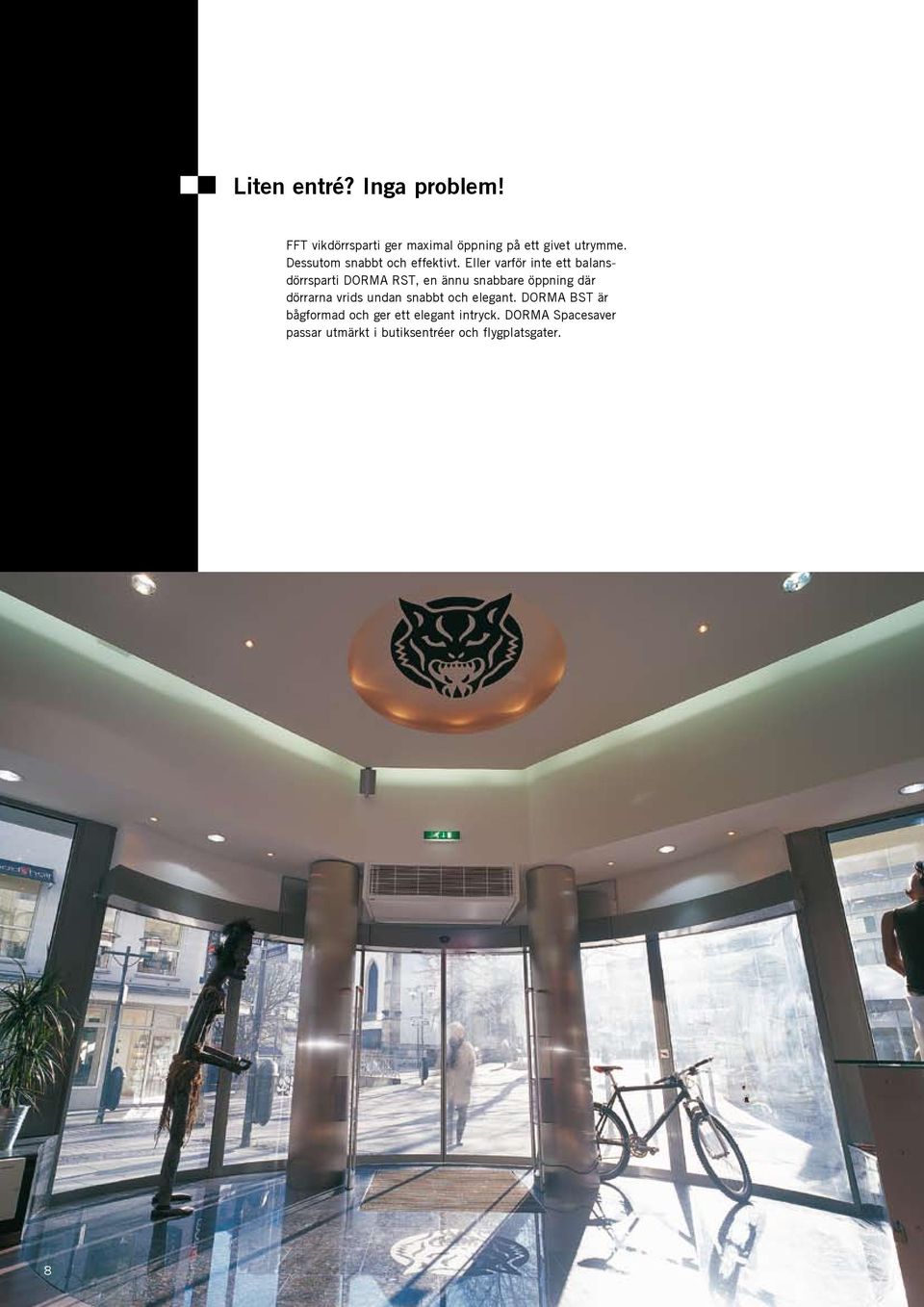

8 Liten entré? Inga problem! FFT vikdörrsparti ger maximal öppning på ett givet utrymme. Dessutom snabbt och effektivt. Eller varför inte ett balansdörrsparti DORMA RST, en ännu snabbare öppning där dörrarna vrids undan snabbt och elegant. DORMA BST är bågformad och ger ett elegant intryck. DORMA Spacesaver passar utmärkt i butiksentréer och flygplatsgater. 8

9 DORMA Spacesaver Dorma RST balansdörr RST är en balansdörrsautomatik, där dörrarna kvickt vrids upp elegant utefter väggen. RST är lösningen i trånga passager dvs, där avskiljning önskas. RST passar utmärkt i butiks - entréer och flygplatsgater. Dorma FFT vikdörr FFT är en vikdörrsautomatik, där dörrarna kvickt viks ihop, och erbjuder en snabb passage. Automatiken är lämplig för trånga passager där avskiljning önskas. FFT kan måttbeställas i öppningsbredder från 800 till 2000 mm för att passa till befintlig öppning. FFT är lämplig för butiksentréer och flygplatsgater. Dorma BST bågformad BST är en bågformad skjutdörr som erbjuder en elegant lösning till entréer. BST passar därför utmärkt till hotell- och butiksentréer. Funktioner Balansdörr Vikdörr Bågformad dörr För inner- och ytterdörrar Längd/Höjd Min/Max öppningsbredd Färg Natureloxerad natureloxerad natureloxerad Specialfärg Öppningshastighet cm/sek cm/s cm/s cm/s Stängningshastighet cm/sek cm/s cm/s cm/s Öppethållande tid i sek s s s Dörrlåsning via el.mek.regel Dörrlåsning via motorlås Tillval 9

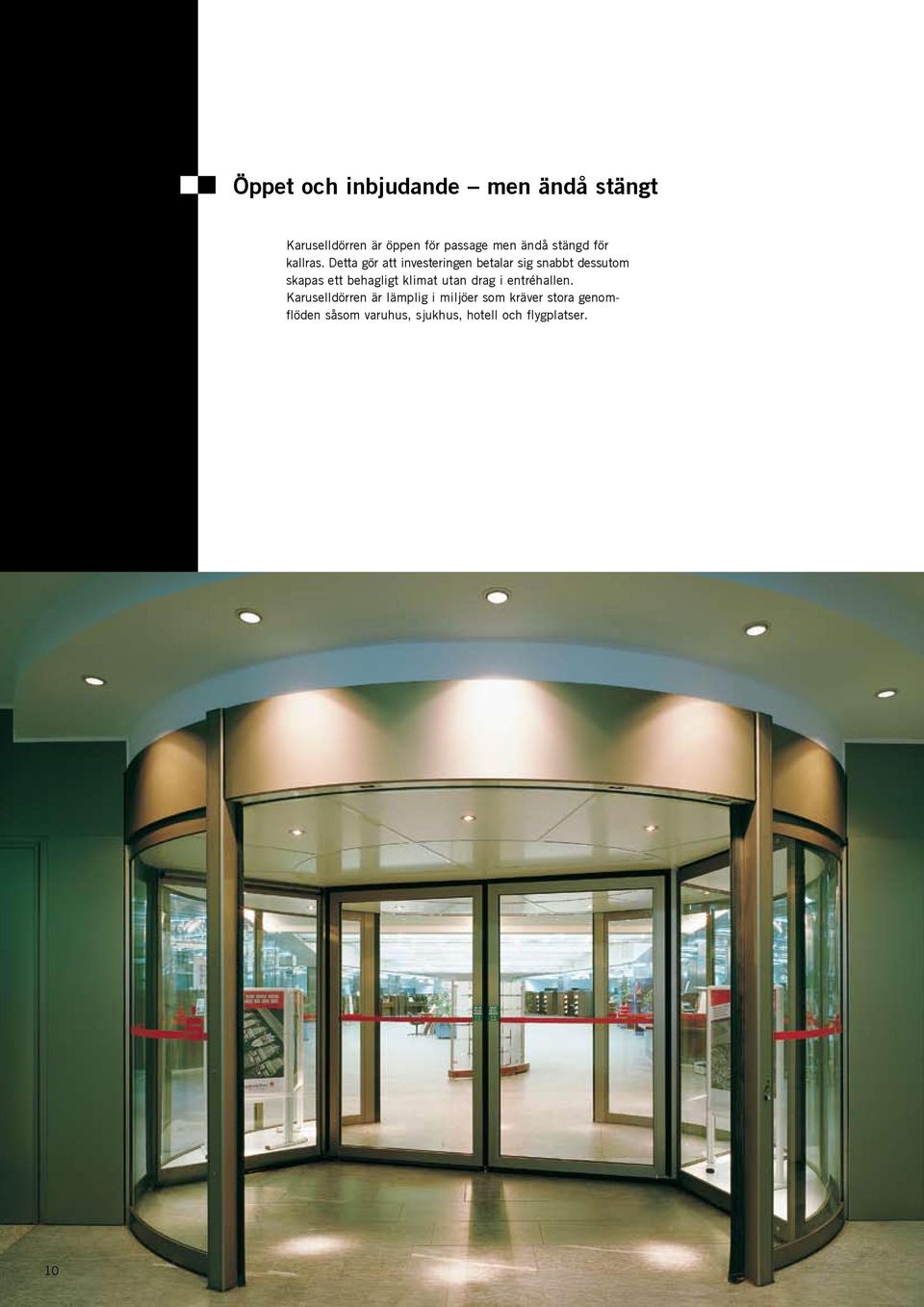

10 Öppet och inbjudande men ändå stängt Karuselldörren är öppen för passage men ändå stängd för kallras. Detta gör att investeringen betalar sig snabbt dessutom skapas ett behag ligt klimat utan drag i entréhallen. Karuselldörren är lämplig i miljöer som kräver stora genomflöden såsom varuhus, sjukhus, hotell och flygplatser. 10

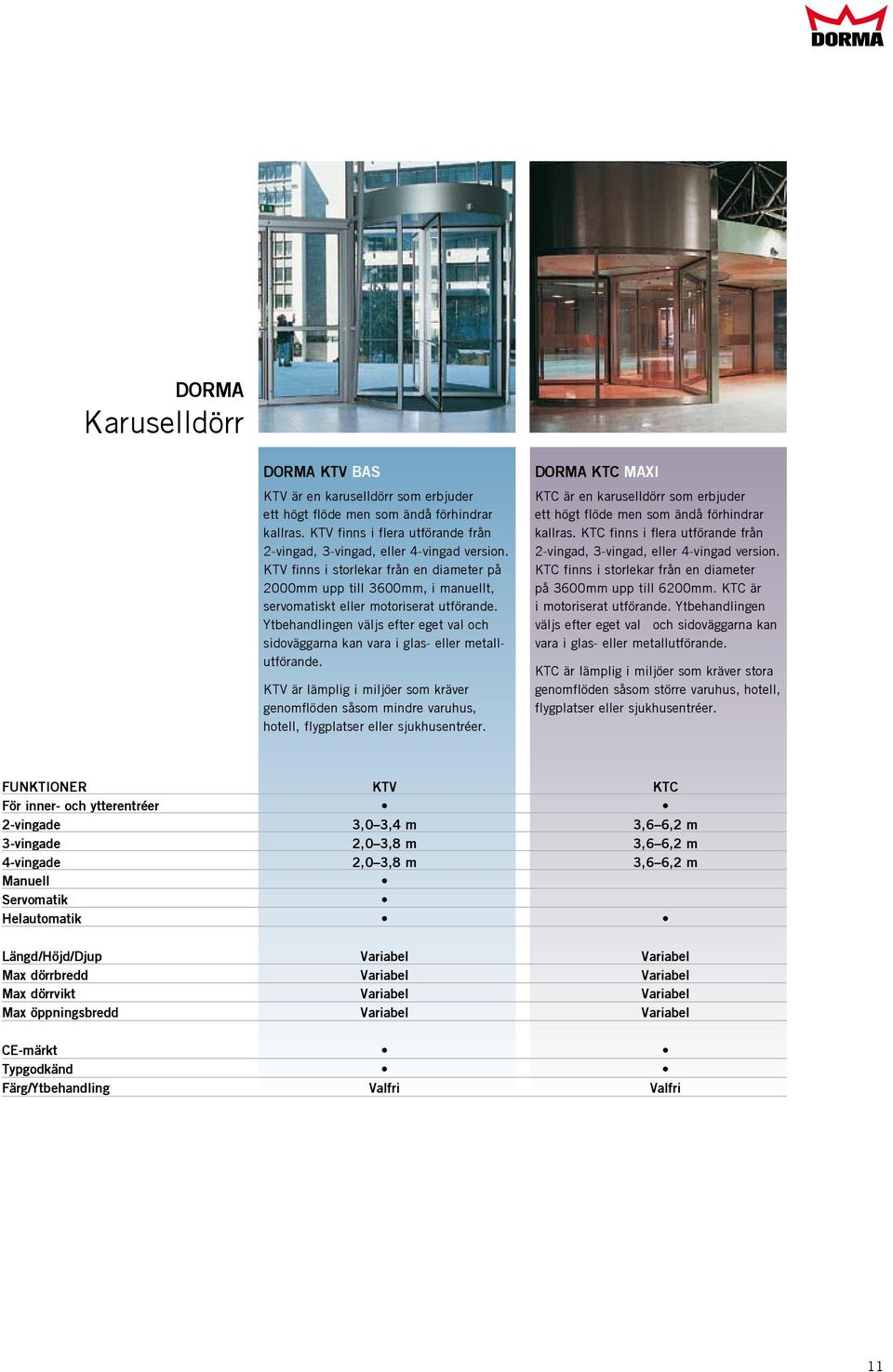

11 DORMA Karuselldörr Dorma KTV bas KTV är en karuselldörr som erbjuder ett högt flöde men som ändå förhindrar kallras. KTV finns i flera utförande från 2-vingad, 3-vingad, eller 4-vingad version. KTV finns i storlekar från en diameter på 2000mm upp till 3600mm, i manuellt, servomatiskt eller motoriserat utförande. Ytbehand lingen väljs efter eget val och sidoväggarna kan vara i glas- eller metallutförande. KTV är lämplig i miljöer som kräver genomflöden såsom mindre varuhus, hotell, flygplatser eller sjukhusentréer. Dorma KTC maxi KTC är en karuselldörr som erbjuder ett högt flöde men som ändå förhindrar kallras. KTC finns i flera utförande från 2-vingad, 3-vingad, eller 4-vingad version. KTC finns i storlekar från en diameter på 3600mm upp till 6200mm. KTC är i motoriserat utförande. Ytbehandlingen väljs efter eget val och sidoväggarna kan vara i glas- eller metall utförande. KTC är lämplig i miljöer som kräver stora genom flöden såsom större varuhus, hotell, flygplatser eller sjukhusentréer. Funktioner KTV KTC För inner- och ytterentréer 2-vingade 3,0 3,4 m 3,6 6,2 m 3-vingade 2,0 3,8 m 3,6 6,2 m 4-vingade 2,0 3,8 m 3,6 6,2 m Manuell Servomatik Helautomatik Längd/Höjd/Djup Variabel Variabel Max dörrbredd Variabel Variabel Max dörrvikt Variabel Variabel Max öppningsbredd Variabel Variabel CE-märkt Typgodkänd Färg/Ytbehandling Valfri Valfri 11

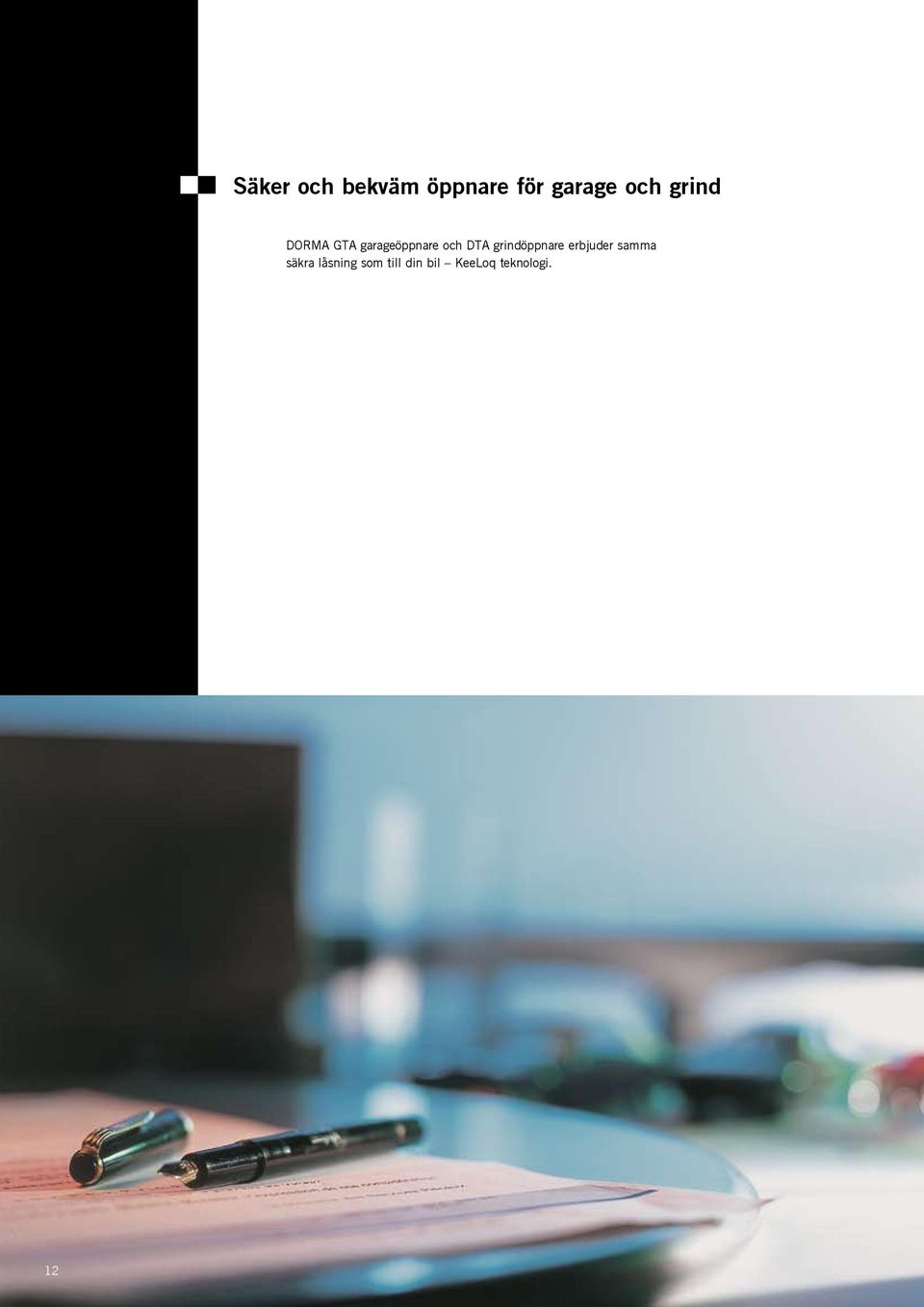

12 Säker och bekväm öppnare för garage och grind DORMA GTA garageöppnare och DTA grindöppnare erbjuder samma säkra låsning som till din bil KeeLoq teknologi. 12

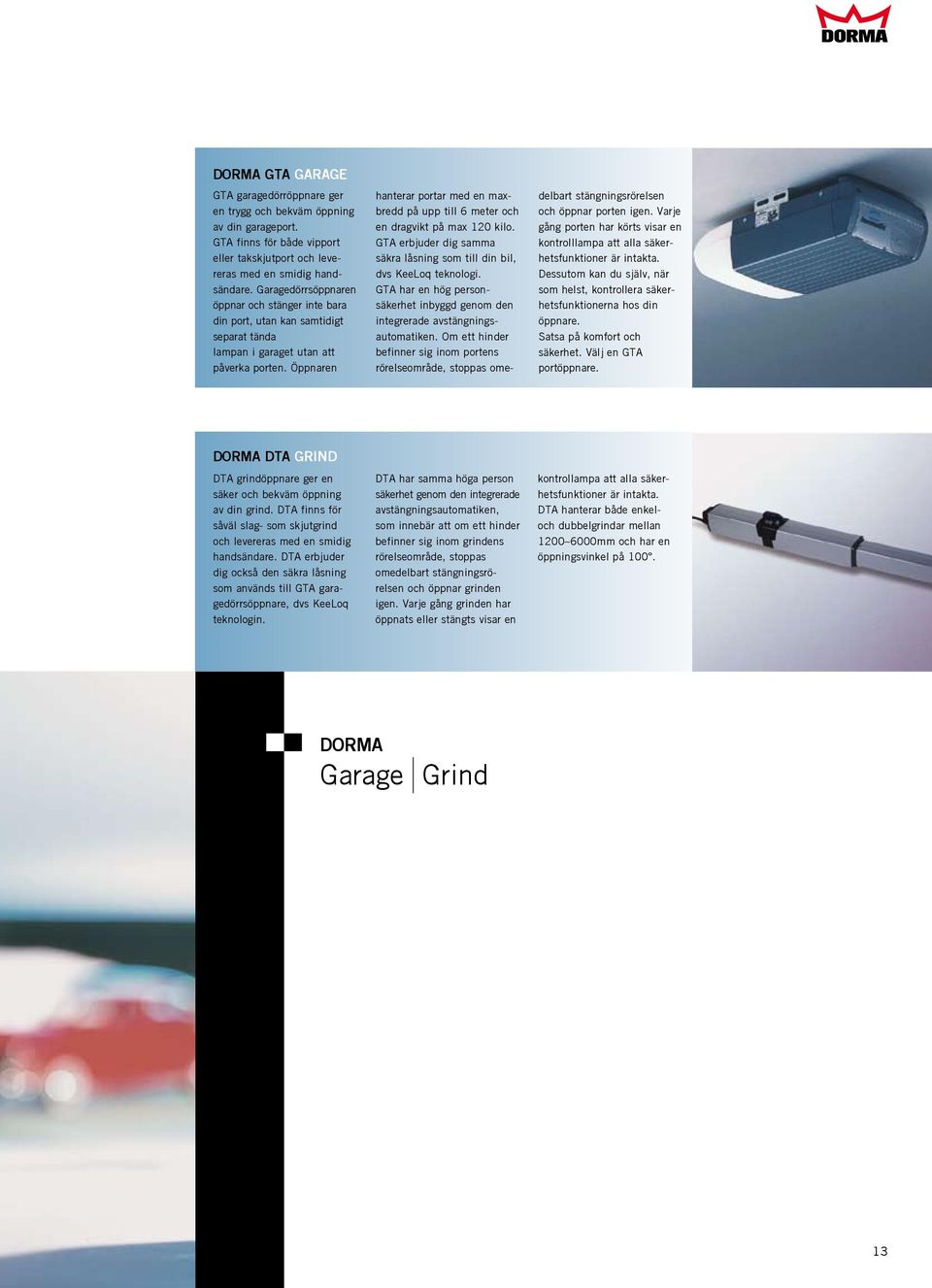

13 Dorma GTA Garage GTA garagedörröppnare ger en trygg och bekväm öppning av din garageport. GTA finns för både vipport eller takskjutport och levereras med en smidig handsändare. Garagedörrs öppnaren öppnar och stänger inte bara din port, utan kan samtidigt separat tända lampan i garaget utan att påverka porten. Öppnaren hanterar portar med en maxbredd på upp till 6 meter och en dragvikt på max 120 kilo. GTA erbjuder dig samma säkra låsning som till din bil, dvs KeeLoq teknologi. GTA har en hög personsäkerhet inbyggd genom den integrerade avstängningsautomatiken. Om ett hinder befinner sig inom portens rörelseområde, stoppas omedelbart stängningsrörelsen och öppnar porten igen. Varje gång porten har körts visar en kontrolllampa att alla säkerhetsfunktioner är intakta. Dessutom kan du själv, när som helst, kontrollera säkerhetsfunktionerna hos din öppnare. Satsa på komfort och säkerhet. Välj en GTA portöppnare. Dorma DTA Grind DTA grindöppnare ger en säker och bekväm öppning av din grind. DTA finns för såväl slag- som skjut grind och levereras med en smidig hand sändare. DTA erbjuder dig också den säkra låsning som används till GTA garagedörrsöppnare, dvs KeeLoq teknologin. DTA har samma höga person säkerhet genom den integrerade avstängningsautomatiken, som innebär att om ett hinder befinner sig inom grindens rörelse område, stoppas omedelbart stängningsrörelsen och öppnar grinden igen. Varje gång grinden har öppnats eller stängts visar en kontrollampa att alla säkerhetsfunktioner är intakta. DTA hanterar både enkeloch dubbelgrindar mellan mm och har en öppningsvinkel på 100. DORMA Garage Grind 13

14 DORMA tillbehör Det finns ett stort antal tillbehör till DORMAs olika dörrautomatiker. För att ge en överblick så nämner vi några här och om det är något speciellt tillbehör du söker, gå in på så får du snabbt all information du behöver. Skulle du inte hitta just den lösning du söker är du välkommen att kontakta DORMAs säljare eller någon av våra samarbetspartner. Telefonnummer och närmaste samarbetspartner hittar du på Impulsgivare Armbågskontakter Vid beröring aktiverar den automa tiken att öppna dörren. Passar både slag- och skjutdörrar. Kan monteras både ute och inne. Dragsnöreskontakter Vid drag i snöret aktiverar den automatiken att öppna dörren. Passar både slagoch skjutdörrar. Kan monteras både ute och inne. Fotkontakter Vid beröring aktiverar den automatiken att öppna dörren. Passar både slagoch skjutdörrar. Kan monteras både ute och inne. Handsändare Sänder signaler till en mottagare som är monterad tillsammans med dörr-, port- eller grindautomatik. Radar Känner av alla rörelser inom radarns verkningsområde och aktiverar automatiken att öppna dörren. Kan monteras både ute och inne. Värmedetektor Känner av alla rörelser inom detektorns verkningsområde och aktiverar automatiken att öppna dörren. Detektionszonen är skarpt avgränsad. Kan monteras både ute och inne. Säkerhetssensorer Sensorlister Övervakar slagdörrens rörelse område, registrerar alla personer och skyddar de passerande från att träffas av en stängande eller öppnande dörr. Kan monteras både ute och inne. Slagdörrskoordinator Dörrkoordinatorer Ser till att dörrarna alltid stänger i rätt ordning, det vill säga att den passiva dörren alltid stänger före den aktiva dörren. Välj mellan mekaniska koordina torer eller elektriska koordinatorer. Utöver de tillbehör som räknas upp ovan finns en mängd andra applikationer. För mer detaljerad information gå in på 14

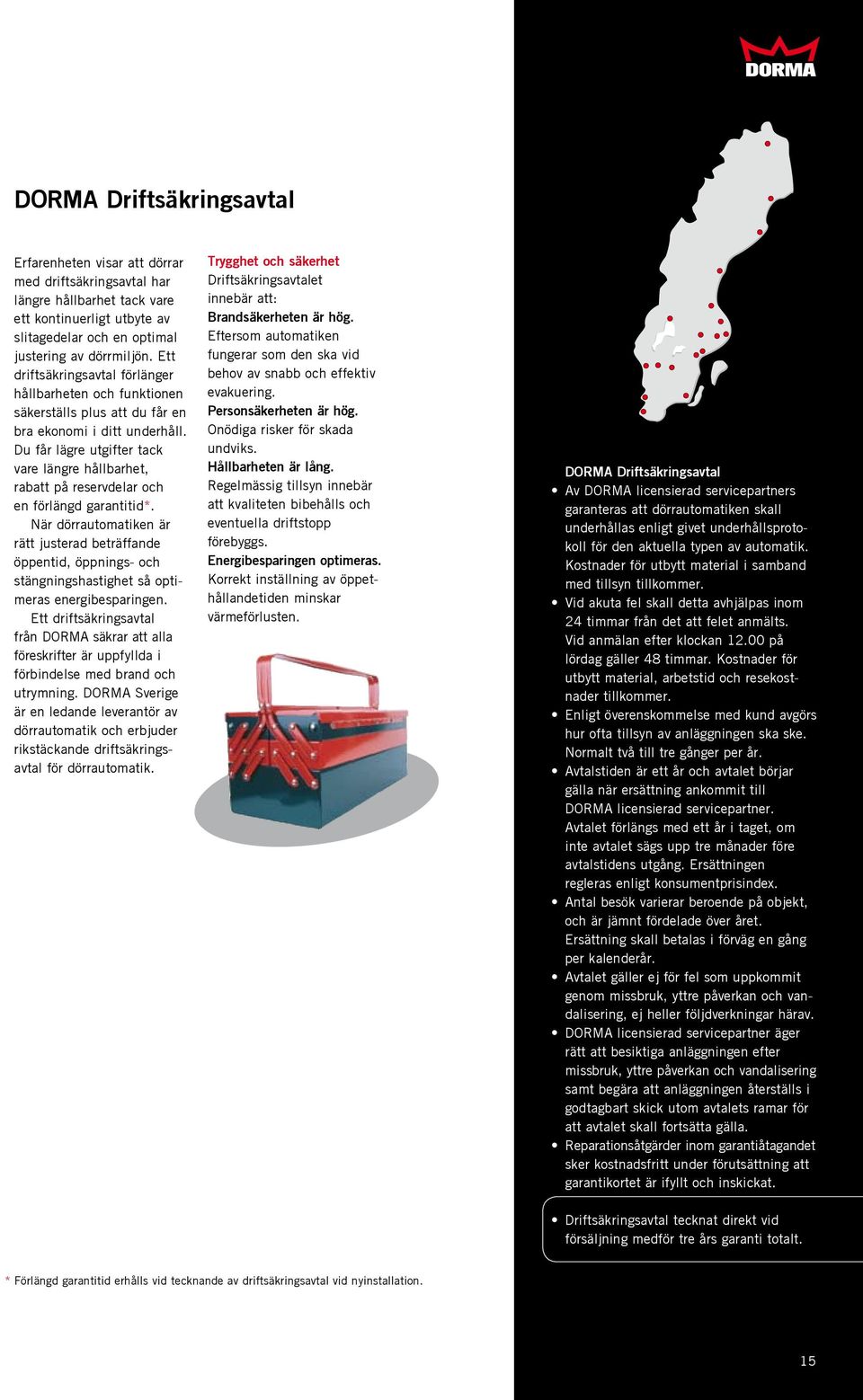

15 DORMA Driftsäkringsavtal Erfarenheten visar att dörrar med driftsäkringsavtal har längre hållbarhet tack vare ett kontinuerligt utbyte av slitagedelar och en optimal justering av dörrmiljön. Ett drift säkringsavtal förlänger hållbarheten och funktionen säkerställs plus att du får en bra ekonomi i ditt underhåll. Du får lägre utgifter tack vare längre hållbarhet, rabatt på reservdelar och en förlängd garantitid*. När dörrautomatiken är rätt justerad beträffande öppentid, öppnings- och stängningshastighet så optimeras energibesparingen. Ett driftsäkringsavtal från DORMA säkrar att alla föreskrifter är uppfyllda i förbindelse med brand och utrymning. DORMA Sverige är en ledande leverantör av dörrautomatik och erbjuder rikstäckande driftsäkringsavtal för dörrautomatik. Trygghet och säkerhet Driftsäkringsavtalet innebär att: Brandsäkerheten är hög. Eftersom automatiken fungerar som den ska vid behov av snabb och effektiv evakuering. Personsäkerheten är hög. Onödiga risker för skada undviks. Hållbarheten är lång. Regelmässig tillsyn innebär att kvaliteten bibehålls och eventuella driftstopp förebyggs. Energibesparingen optimeras. Korrekt inställning av öppethållandetiden minskar värmeförlusten. DORMA Driftsäkringsavtal Av DORMA licensierad servicepartners garanteras att dörrautomatiken skall underhållas enligt givet underhållsprotokoll för den aktuella typen av automatik. Kostnader för utbytt material i samband med tillsyn tillkommer. Vid akuta fel skall detta avhjälpas inom 24 timmar från det att felet anmälts. Vid anmälan efter klockan på lördag gäller 48 timmar. Kostnader för utbytt material, arbetstid och resekostnader tillkommer. Enligt överenskommelse med kund avgörs hur ofta tillsyn av anläggningen ska ske. Normalt två till tre gånger per år. Avtalstiden är ett år och avtalet börjar gälla när ersättning ankommit till DORMA licensierad servicepartner. Avtalet förlängs med ett år i taget, om inte avtalet sägs upp tre månader före avtalstidens utgång. Ersättningen regleras enligt konsumentprisindex. Antal besök varierar beroende på objekt, och är jämnt fördelade över året. Ersättning skall betalas i förväg en gång per kalenderår. Avtalet gäller ej för fel som uppkommit genom missbruk, yttre påverkan och vandalisering, ej heller följdverkningar härav. DORMA licensierad servicepartner äger rätt att besiktiga anläggningen efter missbruk, yttre påverkan och vandalisering samt begära att anläggningen återställs i godtagbart skick utom avtalets ramar för att avtalet skall fortsätta gälla. Reparationsåtgärder inom garanti åtagandet sker kostnadsfritt under förutsättning att garanti kortet är ifyllt och inskickat. Driftsäkringsavtal tecknat direkt vid försäljning medför tre års garanti totalt. * Förlängd garantitid erhålls vid tecknande av driftsäkringsavtal vid nyinstallation. 15

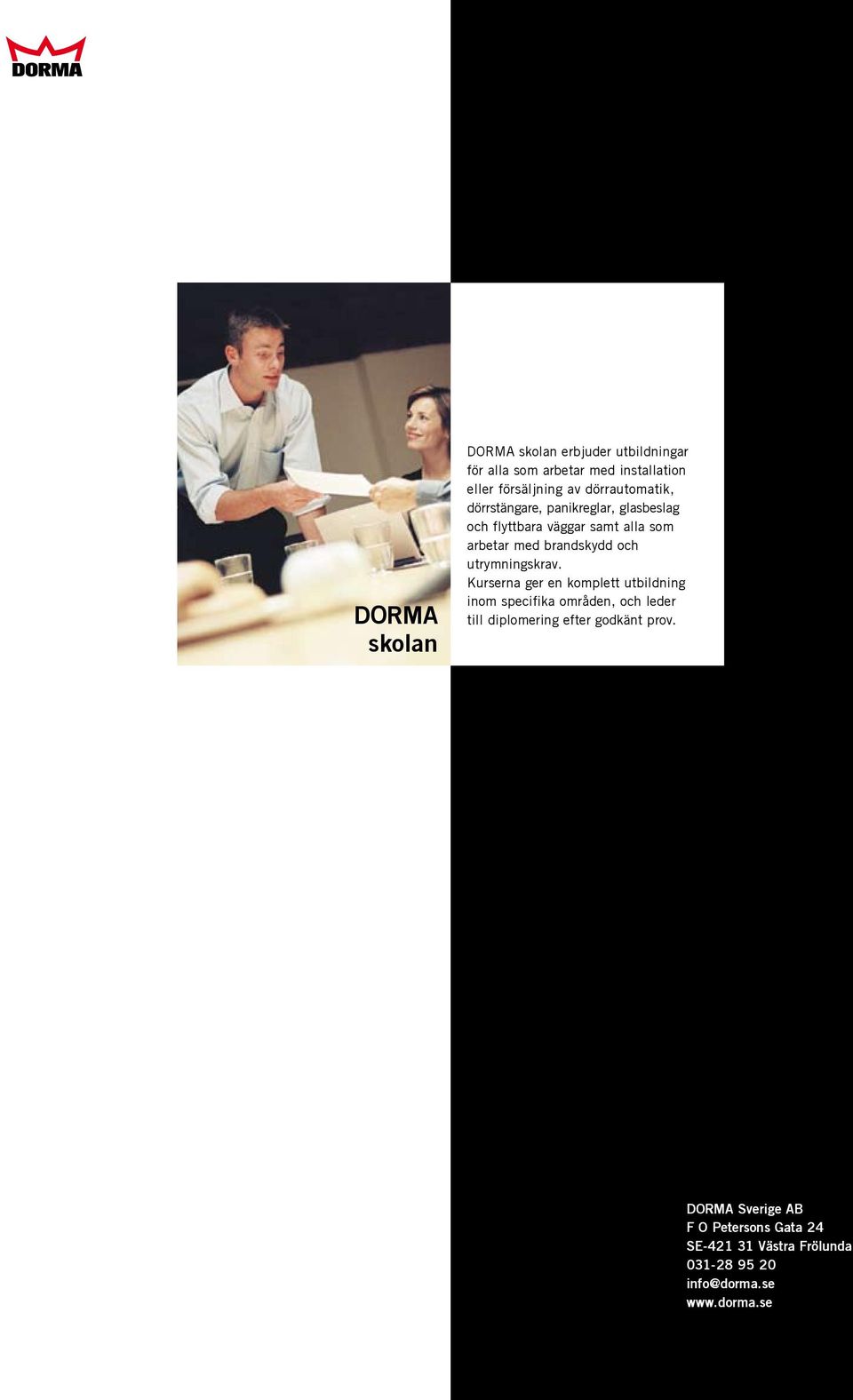

16 DORMA skolan DORMA skolan erbjuder utbildningar för alla som arbetar med in stallation eller försäljning av dörr automatik, dörrstängare, panikreglar, glasbeslag och flyttbara väggar samt alla som arbetar med brandskydd och ut rymningskrav. Kurserna ger en komplett utbildning inom specifika områden, och leder till diplomering efter godkänt prov. DORMA Sverige AB F O Petersons Gata 24 SE Västra Frölunda info@dorma.se
