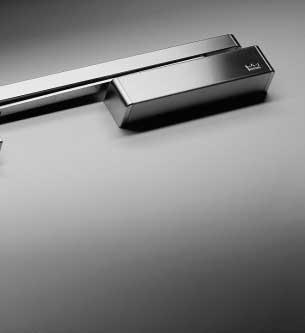

2 DORMA TS 93 Glidskenedörrstängare DORMA TS 93-system kompakt, lätt, elegant En ny generation glidskenedörrstängare DORMA TS 93 med överlägsen teknik och snyggare design och med följande intressanta fördelar 2 mindre mått 2 dold infästning 2 N-glidskena justerbar i höjdled 2 Endast 30 mm bygghöjd för glidskenorna EMF, EMR och GSR 2 mekaniskt spärrad täckkåpa 2 fördröjd stängningsfunktion som standard 2 snabbt och enkelt montage 2 låg vikt Snabbt minskande öppningsmotstånd Till skillnad från konventionella dörrstängare samt andra dörrstängare med glidskenor har DORMA TS 93 linjär drift och den hjärtformade kamskivan gör att öppningsmotståndet redan vid några graders öppning radikalt minskas. Därför är det inte något problem att öppna dörren, varken för barn, äldre eller handikappade. Momentförlopp DORMA TS 93 (inställd på stängningskraft EN 5) Öppningsmoment Stängningsmoment Nm

3 Innehåll Sida Benämningar med funktioner 4 DORMA TS 93 B Dörrstängarhus för dörrbladsmontage på gångjärnssidan/ karmmontage på anslagssida 6 DORMA TS 93 G Dörrstängarhus för dörrbladsmontage på anslagssidan/ karmmontage på gångjärnssida 7 DORMA G 93 N Glidskena i normalutförande 8 DORMA RF Normalglidskena med uppställningsenhet RF 8 DORMA G 93 EMF Glidskena med elektromekanisk uppställning 10 DORMA G 93 EMR Glidskena med elektromekanisk uppställning och integrerad rökdetektor 12 DORMA G 93 GSR Glidskena med dörrkoordinator för montage på gångjärnssida 14 DORMA G 93 GSR-EMF Glidskena med dörrkoordinator med elektromekanisk uppställning för montage på gångjärnssida 15 Övrig information, beskrivningstext Till produkterna kan vi erbjuda extra information och monteringsanvisningar på Internet. Beteckningarna vid datorsymbolen är sökord. DORMA G 93 GSR/BG Glidskena med dörrkoordinator för montage på anslagssida 18 DORMA G 93 GSR-EMF/BG Glidskena med dörrkoordinator med elektromekanisk uppställning för montage på anslagssida 19 DORMA RMZ-K/S, DORMA RM Rökdetektorcentral, rökdetektor 22 Tillbehör 24 Leveransomfång och tillbehör Enkelflygliga dörrar 28 Leveransomfång och tillbehör Dubbelflygliga dörrar 30 3

4 DORMA TS 93 Dörrstängare med modulsystem av glidskenor Optimalt snygg och funktionell för alla dörrar och behov. Nya modifierade TS 93 är en dörrstängare från DORMA som inte bara är ovanligt snygg och överlägset bekväm. TS 93 är också ett modulsystem som uppfyller praktiskt taget alla tänkbara krav på god funktion. Med ett fåtal stängarmodeller och ett antal glidskenor kan man utrusta dörrar i olika utföranden för de mest Fördelarna punkt för punkt För fackhandeln 2 Låga lagerkostnader tack vare genomtänkt produktprogram och separata förpackningsenheter för stängare och glidskenor. 2 Funktionella problemlösningar för individuella behov och olika montagesituationer. För installatören 2 För alla typer av montage. 2 Optimal montering med monteringskonsol med universal hålgruppering. 2 Samma hålgruppering för höger- och vänsterdörrar. 2 Stängningskraften justeras enkelt på några sekunder med en spärrnyckel. skilda behov. Avancerad CAD-styrd och kvalitetskontrollerad konstruktion och tillverkning garanterar hög tillförlitlighet och lång livslängd. Kvalitetstestad Quality-assured manufacture enligt to ISO DIN9001, ISO 9001, EN EN 29001, BS Certifierad Certified and och verified kontrollerad by av BSI BSI Quality Quality Assurance Assurance reg. Reg.-No. nr. Q 6423, FM För arkitekten 2 Smälter harmoniskt in i miljön. 2 Enhetlig design på alla utföranden. 2 Många olika färger och ytbeläggningar. För användaren 2 En vacker dörrstängare med optimala tekniska och ekonomiska fördelar. 2 Ytterst smidig och säker. 2 Hög passagekomfort och fullt kontrollerad stängningsfunktion. Tekniska data TS 93 B/G 1) Stängningskraft EN EN steglöst inställbar Storlek Allmänna dörrar 2) 1250 mm mm 2 Ytterdörrar, 1250 mm 2 som öppnas utåt 2) 1600 mm 2 Enligt SIS EN 1154 A, 1250 mm 2 för branddörrar 2) 1600 mm 2 Samma utförande för vänster- och högerdörrar 2 2 Armsystem standard glidskena 2 2 Stängningskraft, steglöst inställbar med justerskruv 2 2 Stängningshastighet, steglöst inställbar med ventil 2 2 Tillslagsfunktion med arm med ventil 2 2 Öppningsdämpning (BC/ÖD) självreglerande inställbar med ventil 2 2 Fördröjd stängningsfunktion (DC/SV) steglöst inställbar med ventil 2 2 Uppställning " " Vikt i kg 3,5 5,2 Mått i mm Längd (L) Djup (B) Höjd (H) ja nej " tillval 1) B = Standardutförande för dörrbladsmontage på gångjärnssidan/karmmontage på anslagssidan. G = Specialutförande för dörrbladsmontage på anslagssidan/karmmontage på gångjärnssidan. 2) För extra höga och tunga dörrar samt för dörrar som utsätts för starkt vinddrag under stängningen bör man välja nästa stängarstorlek eller ställa in en större stängningskraft DORMA TS 93, Storlek EN DORMA TS 93, Storlek EN

5 Monteringskonsol (standard) med universal hålgruppering Med hjälp av denna monteringskonsol med hålgrupp enligt DIN EN 1154 A kan man alltid montera korrekt på alla dörrar trots olika dörrkonstruktion. DORMA TS 93 har samma hålssystem i båda storlekarna. Extra monteringsplattor behövs inte. Stift på monteringskonsolen underlättar monteringen av dörrstängarhuset Helt kontrollerbar stängning med inställbar hastighet 2 Inställbar tillslagsfunktion 3 Inställbar öppningsdämpning 4 Inställbar stängningsfördröjning 1 2 Öppningsdämpning standardutförande BC/ÖD Öppningsdämpningen bromsar upp dörrens rörelse om dörren öppnas häftigt eller slås upp av vinden. Både vägg och dörr skyddas mot onödiga skador Inställbar öppningsdämpning Fördröjd stängningsfunktion standardutförande DC/SV Fördröjd stängningsfunktion gör att stängningshastigheten kan justeras mellan 120 och 70 dörröppningsvinkel (cirkavärden vid dörrbladsmontage på gångjärnssidan). Man får därmed gott om tid att passera dörren med barnvagnar, rullstolar, sjukhussängar eller andra skrymmande föremål Inställbar stängningsfördröjning 5

6 DORMA TS 93 B Dörrstängare Gleitschienen- Türschließersystem Dörrbladsmontage på gångjärnssidan max (80) ( ) = TS Dörrbladsmontage (normalmontage) av DORMA TS 93 B på gångjärnssidan. Beroende på omständigheterna kan dörren öppnas i 180 vinkel vid denna typ av montage. Bilden visar vänsterdörr (högerdörr spegelvänt). F Lämplighetsbevis DORMA TS 93 B har provats och kvalitetstestats av tyska statens materialprovningsanstalt i Dortmund enligt DIN EN 1154 A. Karmmontage på anslagssidan Beskrivning Glidskenedörrstängare enligt DIN EN 1154 A, i softlinedesign, med snabbt fallande öppningsmotstånd, stängningshastighet, tillslagsfunktion, öppningsdämpning och fördröjd stängningsfunktion inställbara med ventil. Monteringskonsol med universal hålgrupp. För höger- och vänsterdörrar, med glidskena... (se sidan 8 21) Utförande: Y För dörrbladsmontage på gångjärnssidan Storlek Y EN 2 5 Y EN 5 7 Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Fabrikat DORMA TS 93 B TS93N/2-5 TS93N/ (80) max ( ) = TS Karmmontage av DORMA TS 93 B på anslagssidan. Vid denna typ av montering fungerar varken öppningsdämpningen eller den fördröjda stängningen. Öppningsvinkeln är begränsad till mellan 120 och 145 beroende på de tekniska omständigheterna. För att undvika skador på dörr eller dörrstängare skall dörrstopp monteras (se även monteringsanvisningen). F Lämplighetsbevis DORMA TS 93 B har provats och kvalitetstestats av tyska statens materialprovningsanstalt i Dortmund enligt DIN EN 1154 A. Lämplighetsbevis erfordras för branddörrar. Beskrivning Glidskenedörrstängare enligt DIN EN 1154 A, i softlinedesign, med snabbt fallande öppningsmotstånd, stängningshastighet, tillslagsfunktion, öppningsdämpning och fördröjd stängningsfunktion inställbara med ventil. Monteringskonsol med universal hålgrupp. För höger- och vänsterdörrar, med glidskena... (se sidan 8 21) Utförande: Y För karmmontage på anslagssidan Storlek Y EN 2 5 Y EN 5 7 Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Fabrikat DORMA TS 93 B TS93N/2-5 TS93N/5-7 6

7 DORMA TS 93 G Dörrstängare Dörrbladsmontage på anslagssidan max (45) ( ) = TS Dörrbladsmontage (normalmontage) av DORMA TS 93 G på anslagssidan. Öppningsvinkeln är begränsad till mellan 120 och 145 beroende på de tekniska omständigheterna. För att undvika skador på dörr eller dörrstängare skall dörrstopp monteras, obligatoriskt vid branddörr (se även monteringsanvisningen). Bilden visar vänsterdörr (högerdörr spegelvänt). F Lämplighetsbevis DORMA TS 93 G har provats och kvalitetstestats av tyska statens materialprovningsanstalt i Dortmund enligt DIN EN 1154 A. Lämplighetsbevis erfordras för branddörrar. Karmmontage på gångjärnssidan Beskrivning Glidskenedörrstängare enligt DIN EN 1154 A, i softlinedesign, med snabbt fallande öppningsmotstånd, stängningshastighet, tillslagsfunktion, öppningsdämpning och fördröjd stängningsfunktion inställbara med ventil. Monteringskonsol med universal hålgrupp. För höger- och vänsterdörrar, med glidskena... (se sidan 8 21) Utförande: Y För dörrbladsmontage på anslagssidan Storlek Y EN 2 5 Y EN 5 7 Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Fabrikat DORMA TS 93 G TS93G/N/2-5 TS93G/N/ (80) max ( ) = TS Karmmontage av DORMA TS 93 G på gångjärnssidan. Beroende på omständigheterna kan dörren öppnas i 180 vinkel vid denna typ av montage. Bilden visar vänsterdörr (högerdörr spegelvänt). F Lämplighetsbevis DORMA TS 93 G har provats och kvalitetstestats av tyska statens materialprovningsanstalt i Dortmund enligt DIN EN 1154 A. Lämplighetsbevis erfordras för branddörrar. Beskrivning Glidskenedörrstängare enligt DIN EN 1154 A, i softlinedesign, med snabbt fallande öppningsmotstånd, stängningshastighet, tillslagsfunktion, öppningsdämpning och fördröjd stängningsfunktion inställbara med ventil. Monteringskonsol med universal hålgrupp. För höger- och vänsterdörrar, med glidskena... (se sidan 8 21) Utförande: Y För karmmontage på gångjärnssidan Storlek Y EN 2 5 Y EN 5 7 Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Fabrikat DORMA TS 93 G TS93G/N/2-5 TS93G/N/5-7 7

8 DORMA G 93 N, RF Glidskenor Normalutförande ±2,5 20 ±2,5 31 Glidskenan DORMA G 93 N omfattar följande: Huvudarm, glidskena, glidklots, monteringsstycken, skruvar samt gavlar. Glidskena DORMA G 93 N är avsedd för både vänster- och högerdörrar och kan kombineras med alla stängarutföranden. De ovala hålen i monteringsstyckena gör att ev.avvikelser i hålbilden kan kompenseras och avståndet mellan dörrstängare och glidskena hållas parallellt. F Lämplighetsbevis DORMA G 93 N har provats tillsammans med DORMA TS 93 enligt DIN EN 1154 A. Beskrivning Dörrstängare DORMA TS (se sidan 6 och 7) med glidskena N (normalutförande). Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Fabrikat DORMA TS 93 N TS93N/2-5 TS93N/5-7 TS93G/N/2-5 TS93G/N/5-7 Uppställningsenhet Uppställningsområde Med uppställningsenhet DORMA RF kan dörren ställas upp exakt utan återfjädring i max.150 öppningsvinkel. Enheten är lätt frånkopplingsbar om så önskas. Uppställningskraften kan anpassas till dörrstorlek. Uppställningsenhet DORMA RF är avsedd för både vänster- och högerdörrar och kan också efterinstalleras i N-skenan. När DORMA RF monteras på dörrbladets anslagssida på utåtgående dörrar eller på stora, tunga dörrar begränsas funktionen. Får ej användas på branddörrar. Tillbehör Y Uppställningsenhet DORMA RF TS93RF/2-5 TS93G/RF/2-5 Öppningsbegränsning max Öppningsbegränsning Tillbehör till DORMA glidskena G 93 N, RF: Öppningsbegränsning för eftermontering i glidskenan. Inställbar mellan 80 och max Öppningsbegränsningen skyddar angränsande väggar mot onödiga skador vid normal passage. Öppningsbegränsningen är inget överbelastningsskydd och kan inte ersätta ett dörrstopp. Tillbehör Y Öppningsbegränsning 8

9 max (80) (80) ( ) = TS max ( ) = TS Öppningsvinkeln är begränsad till mellan 120 och 145 beroende på de tekniska omständigheterna. Använd öppningsbegränsning eller montera dörrstopp. Dörrstängare DORMA TS 93 B med glidskena DORMA G 93 N för dörrbladsmontage på gångjärnssida och för karmmontage på anslagssida. Bilden visar vänsterdörr (högerdörr spegelvänt) max ( ) = TS (45) Öppningsvinkeln är begränsad till mellan 120 och 145 beroende på de tekniska omständigheterna. Använd öppningsbegränsning eller montera dörrstopp (80) 8 17 max ( ) = TS Dörrstängare DORMA TS 93 G med glidskena DORMA G 93 N för dörrbladsmontage på anslagssida och för karmmontage på gångjärnssida. Bilden visar vänsterdörr (högerdörr spegelvänt) 9

10 DORMA G 93 EMF Glidskena Elektromekanisk uppställning ,5 Uppställningsområde = Dörrstopp Med glidskena DORMA G 93 EMF kan dörren ställas upp utan återfjädring. Uppställningspunkten är justerbar mellan cirka 80 och 120 öppningsvinkel. Obs! Uppställningspunkten är samtidigt den maximala dörröppningsvinkeln. I detta läge monteras dörrstopp. I nödsituationer eller vid strömavbrott upphävs uppställningsfunktionen och dörren stängs av dörrstängaren. Funktionen utlöses av externa rökdetektorsystem (t ex DORMA RMZ-K/S eller DORMA RM). Uppställningen kan också utlösas för hand (utan verktyg) genom den inställbara uppställningskraften. Dörrstängningsknapp rekommenderas. Glidskena DORMA G 93 EMF omfattar följande: Huvudarm, glidskena, glidklots, elektromekanisk uppställningsanordning, täckkåpa, monteringsskruvar och gavlar. Glidskenan DORMA G 93 EMF monteras på karmen och passar både vänster- och högerdörrar. På extra stora och tunga dörrar (över 1250 mm) eller på dörrar med uppställningspunkt över 120 rekommenderas separata magneter DORMA EM tillsammans med rökdetektorcentral DORMA RMZ-K/S istället för EMF Tekniska data Driftspänning: 24 V likström, ± 15% Strömförbrukning: 1,4 W Inkopplingstid: 100% ED Utlösningsmoment: Inställbart F Lämplighetsbevis Godkännande från "Institut für Bautechnik" i Berlin föreligger för DORMA TS 93 EMF tillsammans med alla kända rökdetektorsystem. max Ø 8 (24 V DC) (80) ( ) = TS Dörrstängare DORMA TS 93 B med glidskena DORMA G 93 EMF för montage på gångjärnssida. Bilden visar vänsterdörr (högerdörr spegelvänt) max Ø 8 (24 V DC) (45) ( ) = TS Dörrstängare DORMA TS 93 G med glidskena DORMA G 93 EMF för montage på anslagssida. Bilden visar vänsterdörr (högerdörr spegelvänt) 10

11 Beskrivning Exempel på användning Dörrstängare DORMA TS (se sidan 6 och 7) med glidskena DORMA 93 EMF, med integrerad, elektromagnetisk uppställning 24 V likström, provad enligt DIN EN Uppställningspunkt ( ) och steglöst inställbar urkopplingskraft. Godkänd av "Institut für Bautechnik" i Berlin för användning i uppställningsanordningar. Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Fabrikat DORMA TS 93 EMF Uppställningsanordning på branddörr bestående av dörrstängare DORMA TS 93 B, glidskena DORMA G 93 EMF, rökdetektorcentral DORMA RMZ-K (rökdetektor, utlösningsanordning och stabiliserad nätenhet för 24 V likström) som rökdetektor på karm samt rökdetektor DORMA RM som takdetektor på båda sidor av dörren om så erfordras beroende på avstånd till tak. (Se även sidan 22). RM G 93 EMF TS 93 RMZ-K 230VAC TS93EMF/2-5 TS93G/EMF/2-5 RM RM HT NC C NO V AC 18 k Ω k Ω k Ω 7 7 RMZ-K 230 V AC ± 10% Fördelardosa tillhandahålles av kunden Säkring 10 A tillhandahålles av kunden G93EMF RMZ-K RMZ-K RMZ-K RM n EMF = 2 x 0,5 mm 2 n RM = 3 x 0,5 mm 2 n HT = 2 x 0,5 mm 2 n RM = 3 x 0,5 mm 2 TS 93 (B/G) 11

12 DORMA G 93 EMR Glidskena Elektromekanisk uppställning och integrerad rökdetektor Uppställningsområde = Dörrstopp Med glidskena DORMA G 93 EMR kan branddörrar förses med exakt uppställning, övervakning och styrning helt oberoende av andra system. Uppställningspunkten är justerbar mellan cirka 80 och 120 öppningsvinkel. Obs! Uppställningspunkten är samtidigt den maximala dörröppningsvinkeln. I detta läge monteras dörrstopp. Tekniska data I nödsituationer eller vid strömavbrott upphävs uppställningsfunktionen och dörren stängs av dörrstängaren. Uppställningen kan också utlösas för hand (utan verktyg) genom den inställbara utlösningskraften. Dörrstängningsknapp rekommenderas. Nätspänning: 230 V växelström, ± 10% Driftspänning (internt): Max. nominell utgångseffekt: Inkopplingstid: Utlösningsmoment: 24 V likström 4,4 W 100% ED Inställbart Glidskena DORMA G 93 EMR omfattar följande: Huvudarm, glidskena, glidklots, elektromekanisk uppställningsenhet, rökdetektor, nätenhet, täckkåpa, monteringsskruvar och gavlar. Glidskenan DORMA G 93 EMR passar både till vänster- och högerdörrar och finns i komfortoch standardutförande. Båda modellerna har anslutningsmöjligheter för ytterligare detektorer (RMZ-S endast detektor med tvåtrådsteknik). Extern utlösningsknapp kan anslutas till komfortmodellen som också har en potentialfri växlande kontakt. På extra stora och tunga dörrar (över 1250 mm) eller på dörrar med uppställningspunkt över 120 rekommenderas separata magneter DORMA EM tillsammans med rökdetektorcentral DORMA RMZ-K/S istället för EMF. F Lämplighetsbevis DORMA TS 93 EMR är godkänd som uppställningsanordning av "Institut für Bautechnik" i Berlin. max Ø10 (230 V AC) (80) ( ) = TS Dörrstängare DORMA TS 93 B med glidskena DORMA G 93 EMR för montage på gångjärnssida. Bilden visar vänsterdörr (högerdörr spegelvänt) max Ø 10 (230 V AC) (45) ( ) = TS Dörrstängare DORMA TS 93 G med glidskena DORMA G 93 EMR för montage på anslagssida. Bilden visar vänsterdörr (högerdörr spegelvänt) 12

13 Beskrivning Dörrstängare DORMA TS (se sidan 6 och 7) med glidskena DORMA 93 EMR, med integrerad, elektromagnetisk uppställning (provad enligt DIN EN 1155), nätenhet, rökdetektor och täckkåpa. Uppställningspunkt ( ) och steglöst inställbar utlösningskraft. Nätspänning 230 V växelström Driftspänning 24 V likström Godkänd av "Institut für Bautechnik" i Berlin för användning i uppställningsanordningar. Y Standardutförande med möjlighet att ansluta 2st RM-S med tvåtrådsteknik. Fabrikat DORMA TS 93 EMR-S Exempel på användning Uppställningsanordning på branddörr bestående av dörrstängare DORMA TS 93 B, glidskena DORMA G 93 EMR samt vardera en rökdetektor DORMA RM som takdetektor på båda sidor av dörren om så erfordras beroende på takhöjd. (Se även sidan 22) 230 V A C RM G 93 EMR TS 93 Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Utförande Y Komfortutförande med möjlighet att ansluta flera detektorer, extern utlösningsknapp och potentialfri larmkontakt. Fabrikat DORMA TS 93 EMR-K TS93EMR/K/2-5 TS93EMR/S/2-5 TS93EMR/K/G/2-5 TS93EMR/S/G/2-5 RM RM 18 k Ω k Ω k Ω V AC G93EMR-K C NC NO TS 93 (B/G) HT 230 V AC ± 10% G93 EMR-K G93 EMR-K RM n RM= 3 x 0,5 m n HT = 2 x 0,5 m n RM= 3 x 0,5 m m 2 m 2 m 2 Säkring 10 A tillhandahålles av kunden Fördelardosa tillhandahålles av kunden 13

14 DORMA G 93 GSR Glidskena med dörrkoordinator Montage på gångjärnssida Dörrkoordinator DORMA G 93 GSR garanterar att dubbelflygliga dörrar alltid stängs i rätt ordningsföljd; passiv dörr före aktiv dörr. En dörrkoordinator enligt detta system består alltid av en glidskena för aktiv dörr och en glidskena för passiv dörr samt en täckkåpesats. Aktiv dörr Passiv dörr DORMA G 93 GSR Beskrivning Utmärkande drag hos dörrkoordinator DORMA G 93 GSR är att den har ett klämsystem med skjutbara armar. Detta system fungerar oberoende av hydrauliken i dörrstängaren och sörjer för maximal säkerhet och tillförlitlighet. Ett överbelastningsskydd skyddar koordinatorn och dörren mot skador. Dörrkoordinator DORMA G 93 GSR är avsedd för både höger- och vänsterdörr och kombineras med dörrstängare DORMA TS 93 B. Aktiv dörr Passiv dörr F Lämplighetsbevis DORMA TS 93 GSR har godkänts av tyska statens materialprovningsanstalt i Dortmund för användning på dubbelflygliga dörrar. Dörrstängare DORMA TS 93 B (se sidan 6) med glidskena G 93 GSR, med integrerad mekanisk dörrkoordinering via ett av stängarhydrauliken oberoende klämsystem med skjutbara armar och med överbelastningsskydd och täckkåpa i en enhet för båda dörrarna. Godkänd av "Institut für Bautechnik" i Berlin tillsammans med branddörrar. Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Fabrikat DORMA TS 93 GSR TS93GSR/2-5 TS93GSR/5-7 14

15 DORMA G 93 GSR-EMF Glidskena med dörrkoordinator Elektromekanisk uppställning för montage på gångjärnssida Denna dörrkoordinator garanterar att dubbelflygliga dörrar stängs i rätt ordning. Dessutom kan dörrarna ställas upp individuellt beroende på vilken glidskena som väljs (se sidan 16) med hjälp av en elektromekanisk uppställningsanordning. I nödsituationer eller vid strömavbrott upphävs uppställningsfunktionen och dörren stängs av dörrstängaren. Funktionen styrs av externa rökdetektorcentraler (t ex DORMA RMZ-K/S eller DORMA RM). Uppställningen kan också utlösas för hand (utan verktyg) genom den inställbara utlösningskraften. DORMA G 93 GSR-EMF är avsedd för både högeroch vänsterdörrar och kombineras med dörrstängare DORMA TS 93 B. Beskrivning Dörrstängare DORMA TS 93 B (se sidan 6) med glidskena G 93 GSR, med integrerad mekanisk dörrkoordinering via ett av stängarhydrauliken oberoende klämsystem med skjutbara armar med överbelastningsskydd och täckkåpa i ett stycke över båda dörrarna. DORMA G 93 GSR-EMF 1 Ställer upp båda dörrarna med hjälp av en uppställningsenhet för passiv dörr. Den passiva dörren kan ställas upp i en uppställningspunkt mellan cirka 80 och 130. Uppställningspunkten är samtidigt den maximala dörröppningsvinkeln. I detta läge monteras dörrstopp. Aktiv dörr ställs upp med dörrkoordinatorn i valfri vinkel till max ca. 150 = Dörrstopp Aktiv dörr ca. 80 Passiv dörr ca. 130 EMF 1 Y Med integrerad, elektromekanisk uppställning, 24 V likström, provad enligt EN 1155, för passiv dörr. Uppställningspunkt (80 och 130 ) och steglöst inställbar utlösningskraft. Godkänd av "Institut für Bautechnik" i Berlin för användning i uppställningsanordningar. Fabrikat DORMA TS 93 GSR-EMF 1 TS93GSR-EMF1/2-5 DORMA G 93 GSR-EMF 2 För uppställning av båda dörrarna eller enbart den aktiva dörren oberoende av passiv dörr. Uppställningspunkten för båda dörrarna ligger mellan cirka 80 och 130. Obs! Uppställningspunkten är samtidigt den maximala dörröppningsvinkeln. I detta läge monteras dörrstopp. ca. 130 ca. 130 ca. 80 ca. 80 Aktiv dörr Passiv dörr = Dörrstopp EMF 2 Y Med integrerad elektromekanisk uppställning, 24 V likström, provad enligt EN 1155, för passiv och aktiv dörr. Uppställningspunkt (80 och 130 ) och steglöst inställbar utlösningskraft. Godkänd av "Institut für Bautechnik" i Berlin för användning i uppställningsanordningar. Fabrikat DORMA TS 93 GSR-EMF 2 TS93GSR-EMF2/2-5 DORMA G 93 GSR-EMF 1G Med denna dörrkoordinator kan enbart den aktiva dörren hos specialdörrar (t ex fast sidodörr, smal passiv dörr vid osymmetriska dörrar etc.) ställas upp separat. Uppställningspunkten ligger mellan cirka 80 och 130. Obs! Uppställningspunkten är samtidigt den maximala dörröppningsvinkeln. I detta läge monteras dörrstopp. ca. 130 ca. 80 Aktiv dörr = Dörrstopp Passiv dörr EMF 1G Y Med integrerad, elektromekanisk uppställning, 24 V likström, provad enligt EN 1155, för aktiv dörr. Uppställningspunkt (80 och 130 ) och steglöst inställbar utlösningskraft. Godkänd av "Institut für Bautechnik" i Berlin för användning i uppställningsanordningar. Fabrikat DORMA TS 93 GSR-EMF 1G TS93GSR-EMF1G/2-5 F Lämplighetsbevis DORMA TS 93 GSR-EMF 1, EMF 2 och EMF 1G är godkända av "Institut für Bautechnik" i Berlin för användning tillsammans med alla kända rökdetektorsystem. Tekniska data Driftspänning: 24 V likström, ± 15% Strömförbrukning: 1,4 W (GSR EMF 2 = 2,8 W) Inkopplingstid: 100% ED Utlösningsmoment: Inställbart För dörrar med uppställningspunkt över 130 rekommenderas separata magneter DORMA EM istället för den elektromagnetiska uppställningsanordningen. Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) 15

16 DORMA G 93 GSR DORMA G 93 GSR-EMF Komponenter och kombinationsmöjligheter max. 16 B 37, (80) Aktiv dörr ( ) = TS G 93 SR-G/O Glidskena för aktiv dörr utan möjlighet att ansluta en uppställningsanordning G 93 SR-S Glidskena för passiv dörr G 93 SR-G Glidskena för aktiv dörr med möjlighet att ansluta en uppställningsanordning G 93 SR-G/EMF Glidskena för aktiv dörr med elektromekanisk uppställning G 93 SR-S/EMF Glidskena för passiv dörr med elektromekanisk uppställning G 93 SR-V (VK/VL) Täckkåpesats med stängararmar och koordinatorstång 16

17 Ström (endast EMF) 24 V likström från rökdektorcentral (t ex DORMA RMZ-K/S) 470 B Ø (80) A Monteringsmått B B (mm) Dörrbredd A (mm) > 1350 Passiv dörr Osymmetriska dörrar: Min. bredd 370 mm En dörrkoordinator DORMA G 93 GSR med glidskena består av: Glidskena för aktiv dörr, glidskena för passiv dörr och en täckkåpesats med stängararmar och koordinatorstång Utförande/funktion Dörrbredd A (mm) Stängarstorlek TS 93 Täckkåpesats 1) Glidskenor GSR Dörrkoordinator G 93 SR-VK 2) G 93 SR-V G 93 SR-VL G 93 SR-G/0 G 93 SR-S GSR-EMF G 93 SR-VK 2) Dörrkoordinator med uppställningsanordning G 93 SR-V för passiv dörr ) 5 7 G 93 SR-VL GSR-EMF G 93 SR-VK 2) Dörrkoordinator med uppställningsanordning G 93 SR-V för både passiv och aktiv dörr ) 5 7 G 93 SR-VL GSR-EMF 1G G 93 SR-VK 2) Dörrkoordinator med uppställningsanordning G 93 SR-V för aktiv dörr ) 5 7 G 93 SR-VL G 93 SR-G G 93 SR-S/EMF G 93 SR-G/EMF G 93 SR-S/EMF G 93 SR-G/EMF G 93 SR-S 1) Täckkåpan kapas vid montage beroende på dörrens mått. 2) Med korta stängararmar: 320 mm långa. 3) För extra stora och tunga dörrar eller dörrar över 2500 mm rekommenderas separata magneter DORMA EM istället för elektromekanisk uppställning. 17

18 DORMA G 93 GSR/BG Glidskena med dörrkoordinator Montage på anslagssida Dörrkoordinator DORMA G 93 GSR garanterar att dubbelflygliga dörrar alltid stängs i rätt ordningsföljd (max. 120 dörröppningsvinkel, i detta läge monteras dörrstopp). En dörrkoordinator enligt detta system består av en glidskena för aktiv dörr och en glidskena för passiv dörr samt en täckkåpesats. Ej för panikdörrar där passiv dörr kan öppnas först. Passiv dörr Aktiv dörr DORMA G 93 GSR/BG Beskrivning Utmärkande drag hos dörrkoordinator DORMA G 93 GSR/BG är att den har ett klämsystem med skjutbara armar. Detta system fungerar oberoende av hydrauliken i dörrstängaren och sörjer för maximal säkerhet och tillförlitlighet. Ett överbelastningskydd skyddar koordinatorn och dörren mot skador. Dörrkoordinator DORMA G 93 GSR/BG är avsedd för både högeroch vänsterdörrar och kombineras med dörrstängare DORMA TS 93 G. ca. 120 = Dörrstopp Passiv dörr Aktiv dörr ca. 120 F Lämplighetsbevis DORMA TS 93 GSR/BG har godkänts av tyska statens materialprovningsanstalt i Dortmund för användning på dubbelflygliga dörrar. Dörrstängare DORMA TS 93 G (se sidan 7) med glidskena G 93 GSR/BG, med integrerad mekanisk dörrkoordinering via ett av stängarhydrauliken oberoende klämsystem med skjutbara armar och med överbelastningsskydd och täckkåpa för båda dörrarna. Godkänd av "Institut für Bautechnik" i Berlin tillsammans med branddörrar. Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Fabrikat DORMA TS 93 GSR/BG TS93GSR/BG/2-5 18

19 DORMA G 93 GSR- EMF/BG Glidskena med dörrkoordinator Elektromekanisk uppställning för montering på anslagssidan Denna dörrkoordinator garanterar att dubbelflygliga dörrar stängs i rätt ordning. Dörrarna ställas upp individuellt med hjälp av en elektromekanisk uppställningsanordning, beroende på vilken glidskena som väljs (se sidan 20). DORMA G 93 GSR-EMF 1/BG Ställer upp båda dörrarna med hjälp av en uppställningsenhet för passiv dörr. Passiv dörr kan ställas upp i en uppställningspunkt mellan cirka 80 och 120. Obs! Uppställningspunkten är samtidigt den maximala dörröppningsvinkeln. I detta läge monteras dörrstopp. Den aktiva dörren kan ställas upp med dörrkoordinatorn i valfri vinkel till max I nödsituationer eller vid strömavbrott upphävs uppställningsfunktionen och dörren stängs av dörrstängaren. Funktionen styrs av externa rökdetektorcentraler (t ex DORMA RMZ-K/S eller DORMA RM). ca. 120 = Dörrstopp Passiv dörr Uppställningen kan också utlösas för hand (utan verktyg) genom den inställbara utlösningkraften. DORMA G 93 GSR-EMF/BG är avsedd för både högeroch vänsterdörrar och kombineras med dörrstängare DORMA TS 93 G. Aktiv dörr ca. 80 ca. 120 Beskrivning Dörrstängare DORMA TS 93 G (se sidan 7) med glidskena G 93 GSR/BG, med integrerad mekanisk dörrkoordinering via ett av stängarhydrauliken oberoende klämsystem med skjutbara armar med överbelastningsskydd och täckkåpa över båda dörrarna. Montage på anslagssida. EMF 1/BG Y Med integrerad, elektromekanisk uppställning, 24 V likström, provad enligt EN 1155, för passiv dörr. Uppställningspunkt (80 och 120 ) och steglöst inställbar urkopplingskraft. Godkänd av "Institut für Bautechnik" i Berlin för användning i uppställningsanordningar. Fabrikat DORMA TS 93 GSR-EMF 1/BG TS93GSR-EMF1/BG/2-5 DORMA G 93 GSR-EMF 2/BG För uppställning av båda dörrarna eller enbart aktiv dörr oberoende av passiv dörr. Uppställningspunkten för båda dörrarna ligger mellan cirka 80 och 120. Obs! Uppställningspunkten är samtidigt den maximala dörröppningsvinkeln. I detta läge monteras dörrstopp. ca. 120 Passiv dörr Aktiv dörr ca. 80 ca. 80 ca. 120 EMF 2/BG Y Med integrerad elektromekanisk uppställning, 24 V likström, provad enligt EN 1155, för passiv och aktiv dörr. Uppställningspunkt (80 och 120 ) och steglöst inställbar urkopplingskraft. Godkänd av "Institut für Bautechnik" i Berlin för användning i uppställningsanordningar. Fabrikat DORMA TS 93 GSR-EMF 2/BG = Dörrstopp TS93GSR-EMF2/BG/2-5 DORMA G 93 GSR-EMF 1G/BG Med denna dörrkoordinator kan aktiv dörr hos specialdörrar (t ex fast sidodörr, smal passiv dörr vid osymmetriska dörrar etc.) ställas upp separat. Uppställningspunkten ligger mellan cirka 80 och 120. Obs! Uppställningspunkten är samtidigt den maximala dörröppningsvinkeln. I detta läge monteras dörrstopp. ca. 120 = Dörrstopp Passiv dörr Aktiv dörr ca. 80 ca. 120 EMF 1G/BG Y Med integrerad, elektromekanisk uppställning, 24 V likström, provad enligt EN 1155, för aktiv dörr. Uppställningspunkt (80 och 120 ) och steglöst inställbar urkopplingskraft. Godkänd av "Institut für Bautechnik" i Berlin för användning i uppställningsanordningar. Fabrikat DORMA TS 93 GSR-EMF 1G/BG TS93GSR-EMF1G/BG/2-5 F Lämplighetsbevis DORMA TS 93 GSR- EMF 1/BG, EMF 2/BG och EMF 1G/BG är godkända av "Institut für Bautechnik" i Berlin för användning tillsammans med alla kända rökdetektorsystem. Tekniska data Driftspänning: 24 V likström, ± 15% Strömförbrukning: 1,4 W (GSR EMF 2/BG = 2,8 W) Inkopplingstid: 100% ED Utlösningsmoment: Inställbart Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) 19

20 DORMA G 93 GSR/BG DORMA G 93 GSR- EMF/BG Komponenter och kombinationsmöjligheter * Använd vinkelkonsol vid större karmdjup max. 5* , (45) max. 90 Passiv dörr Osymmetriska dörrar Min. bredd 600 mm G 93 SR-S/BG Glidskena för passiv dörr G 93 SR-G/O Glidskena för aktiv dörr utan möjlighet att ansluta en uppställningsanordning G 93 SR-G Glidskena för aktiv dörr med möjlighet att ansluta en uppställningsanordning G 93 SR-S/EMF/BG Glidskena för passiv dörr med elektromekanisk uppställning G 93 SR-G/EMF/BG Glidskena för aktiv dörr med elektromekanisk uppställning G 93 SR-V/BG Täckkåpesats med stängararmar och koordinatorstång 20

21 Ström (endast EMF) 24 V likström från rökdektorcentral (t ex DORMA RMZ-K/S) Ø (114) 118 A Aktiv dörr ( ) = TS En dörrkoordinator DORMA G 93 GSR/BG med glidskena består av: Glidskena för aktiv dörr, glidskena för passiv dörr och en täckkåpesats med stängararmar och koordinatorstång Utförande/funktion Dörrbredd A (mm) Stängarstorlek TS 93 Täckkåpesats 1) Glidskenor GSR/BG Dörrkoordinator G 93 SR-V/BG G 93 SR-G/0 G 93 SR-S/BG GSR-EMF 1/BG Dörrkoordinator med uppställningsanordning ) 2 5 G 93 SR-V/BG för passiv dörr GSR-EMF 2/BG Dörrkoordinator med uppställningsanordning ) 2 5 G 93 SR-V/BG för både passiv och aktiv dörr GSR-EMF 1G/BG Dörrkoordinator med uppställningsanordning ) 2 5 G 93 SR-V/BG för aktiv dörr G 93 SR-G G 93 SR-S/EMF/BG G 93 SR-G/EMF/BG G 93 SR-S/EMF/BG G 93 SR-G/EMF/BG G 93 SR-S/BG 1) Täckkåpan kapas vid montage beroende på dörrens mått. 2) För extra stora och tunga dörrar rekommenderas separata magneter DORMA EM istället för elektromekanisk uppställning. 21

22 DORMA RMZ-K/S, RM Rökdetektorcentral Rökdetektor Rökdetektorcentral DORMA RMZ-K/S och rökdetektor DORMA RM kompletterar på ett idealiskt sätt välkända DORMA TS 93 när det gäller att lösa brandsäkerheten, och erbjuder en optimal och säker samverkan av samtliga system för uppställning av branddörrar i alla tänkbara situationer. Med den nya konstruktionen av glidskenor får rökdetektorsystemet helt nya och anpassade mått. Man slipper placeringsproblem samtidigt DORMA RMZ-K/S Rökdetektorcentral med stabiliserad nätenhet. Rökdetektorcentralen finns i komfort- och standardutförande. DORMA RM Konstruerad som rökdetektor. Styr en potentialfri växelkontakt vid larm eller strömavbrott. 32 som den snygga softlinedesignen diskret smälter in i miljön. F Lämplighetsbevis DORMA RMZ-K/S och DORMA RM är godkända av "Institut für Bautechnik" i Berlin (Z ). Bryter strömmen till anslutna uppställningsanordningar (utlösning) vid larm eller strömavbrott Ø 4,5 Finns även som extradetektor för DORMA TS 73 EMR, TS 93 EMR-K/S och RMZ-K/S. Provad av VdS, Köln, enligt EN 54, del Specifikationer och funktioner RMZ-K RMZ-S RM Funktioner Rökdetektor Utlösningsanordning Energiförsörjning 2 2 Rök- Ljusbrytningsregistrering princip (optiskt) Montering På karmen I tak 2 Anslutning Tvåtrådsteknik av flera Rökkontakt 2 2 detektorer Total strömförbrukning (max.) Beroende för uppställningsanordning på och extra detektorer i W 4,4 4,4 nätenheten Strömförbrukning för intern detektor i W 0,5 0,5 0,6 Indikeringar larm röd lysdiod drift grön lysdiod Nätspänning 230 V AC 230 V AC 24 V DC ± 10 % ± 10 % +15%, 10% Utgångsspänning 24 V DC 24 V DC 24 V DC Driftspänning detektor 24 V DC 24 V DC 24 V DC +15%, 10% Inström (max.) med extern nätenhet i A 2 Strömförbrukning (max.) i ma Potentialfri Brytspänning (max.) 60 V DC/ 60 V DC/ växel- 25 V AC 25 V AC kontakt Brytström (max.) 2 A 2 A Bryteffekt (max.) 60 W 60 W Automatisk återställning, omkopplingsbar till manuell återställning 2 Öppning för funktionskontroll Anslutningsplintar för extern utlösningsknapp 2 2 Skyddstyp IP 20 IP 20 IP 20 Omgivningstemperatur i C 15, , , +50 Vikt i kg 0,6 0,6 0,4 Mått i mm Längd Djup Höjd ja nej För utförlig information, se broschyr RMZ / RM Beskrivning RMZ-K/S Rökdetektorcentral för karmmontage med integrerad nätenhet och optisk rökdetektor. För styrning av DORMA uppställningsanordningar. Med möjlighet att ansluta ytterligare rökdetektorer. Potentialfri växelkontakt och anslutningsplintar för extern utlösningsknapp. Nätspänning 230 V växelström Driftspänning 24 V likström Godkänd av tyska statens byggtekniska institut (Institut für Bautechnik, Berlin). Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) Utförande Y Komfortutförande med möjlighet att ansluta flera detektorer, extern utlösningsknapp och potentialfri larmkontakt. Fabrikat DORMA RMZ-K Y Standardutförande med möjlighet att ansluta 2st RM-S med tvåtrådsteknik. Fabrikat DORMA RMZ-S RM Riktningsoberoende, universal optisk rökdetektor, 24 V likström, för karm- och takmontage. Kan användas som rökdetektor och övervakningssystem för uppställningsanordningar. Med anslutningsmöjlighet för extra rökdetektorer. Potentialfri växelkontakt och anslutningsplintar för extern utlösningsknapp. Godkänd av tyska statens byggtekniska institut (Institut für Bautechnik, Berlin) och provad av VdS, Köln, enligt EN 54, del 7. Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Rostfri design Y Polerad mässing Y Specialfärg (jfr RAL ) RMZ-K RMZ-S RM 22

23 Passiv dörr Aktiv dörr Rökdetektorcentral RMZ-K/S på anslagssida i kombination med G 93 GSR på gångjärnssida >1700 Aktiv dörr Passiv dörr Rökdetektorcentral RMZ-K/S på gångjärnssida i kombination med G 93 GSR på gångjärnssida (använd montagekonsol) Montagekonsol för rökdetektorcentral RMZ-K/S 23

24 Tillbehör Enkelflygliga dörrar 5, , , Ø 5, Ø 5,5 18, Monteringsplatta 30 mm till G 93 N För montering av glidskenan på dörrkarmar när direktmontage inte är möjligt. EMR EMF N G 93 N Monteringsplatta 40 mm till G 93 N, EMF, EMR För montering av glidskenan på dörrkarmar när direktmontage inte är möjligt. G 93 EMF/EMR Vinkelkonsol för karm till G 93 N För montering av glidskenan på dörrar med djupa karmmått vid montage på anslagssida ,5 43 Vinkelkonsol för karm till G 93 EMF För montering av glidskenan på dörrar med djupa karmmått vid montage på anslagssida

25 Tillbehör Dubbelflygliga dörrar 5,5 18, , Monteringsplatta 40 mm till G 93 GSR För montering av glidskenan på dörrkarmar när direktmontage inte är möjligt Monteringsplatta 40 mm till sockel RMZ-K/S i kombination med 93 GSR (även för att fylla ut mellanrummet mellan två G 93 GSR monteringsplattor) Monteringsplatta 40 mm till G 93 GSR/BG För montering av glidskenan på dörrkarmar när direktmontage inte är möjligt Ø 5, Vinkelkonsol för karm till G 93 GSR/BG För montering av glidskenor på dörrar med djupa karmmått

26 Tillbehör Vridlager Om dörrkoordinator DORMA GSR skall fungera oberoende av dörrstängare TS 93, t ex. tillsammans med slagdörrsautomatik ED 200, kopplas dörrkoordinatorn ihop med dörren via GSR-vridlagret B 470 F Lämplighetsbevis DORMA GSR med vridlager har provats av tyska statens materialprovningsanstalt i Dortmund för användning på dubbelflygliga branddörrar Monteringsmått B B (mm) Dörrbredd (mm) > 1350 Vridlager GSR för dörrkoordinator Beskrivning Vridlager för dörrkoordinator som arbetar oberoende av stängarsystem med DORMA G 93 GSR dörrkoordinator. Godkänt av tyska statens byggtekniska institut (Institut für Bautechnik, Berlin) tillsammans med branddörrar. 37, Slagdörrsautomatik DORMA ED 200 med dörrkoordinator DORMA G 93 GSR och GSR-vridlager Färg Y Silver Y Mörkbrun Vit jfr RAL Y 9010 Y 9016 Y Specialfärg (jfr RAL ) ,5 Fabrikat DORMA GSR vridlager GSR 26

27 27

28 Leveransomfång och tillbehör Enkelflygliga dörrar TS 93 B TS 93 G Monterings- Monteringsplatta 30 mm platta 40 mm till G 93 N till G 93 N EN 2 5 EN 2 5 y xx y xx EN 5 7 EN 5 7 y xx y xx xx xx Produktbeskrivning, se sidan G 93 N y y G 93 EMF G 93 EMR-K G 93 EMR-S xx xx xx xx xx xx xx xx 8 # # xx xx xx xx xx y y y xx xx xx y y y 28

29 Monterings- Vinkelkonsol Vinkelkonsol Öppnings- RF-uppställplatta 40 mm till G 93 N till G 93 N, begränsning ningsenhet till G 93 N EMF till G 93 N till G 93 N EMF, EMR Rökdetektorsystem xx xx xx # # # RMZ-K xx RMZ-S xx # # RM 3570xx88 # # Produktbeskrivning, se sidan 22 Finns även i design-utförande: y = Separat stängare X = Separat glidskena # = Tillbehör Med design avses produktens ytbehandling Färg x x Silver 01 Mörkbrun 03 Vit (RAL 9016) 11 Vit (RAL 9010) 10 Specialfärg 09 Rostfri 04 Polerad mässing 05 29
