1 BRUKSANVISNING VHF MARINRADIO im90e

2 I HÄNDELSE AV NÖD Om ni behöver assistans, kontakta kuststation på kanal 16. Ex kontakta kustbevakningen på kanal 16. REKOMMENDATIONER Om radion kommer i kontakt med saltvatten rekommenderar vi att den tvättas av i rent vatten för att förhindra att saltvattnet kristalliserar sig. Kanal MAYDAY MAYDAY MAYDAY 2. DETTA ÄR...(Båtens namn) 3. DIN ANROPSIGNAL eller annan IDENTIFIKATION POSITIONEN ÄR Meddela hur stort behovet av hjälp är, vad som behövs... MIC /SP 6. Ge all information som kan tänkas behövas för situationen...

3 FÖRORD Tack för att ni valde en Icomprodukt! IC-M90E marinradio är konstruerad med Icoms höga krav på kvalitet och användarvänlighet. Med rätt hantering kommer denna produkt att ge dig åratal av problemfri användning. VIKTIGT LÄS ALLA INSTRUKTIONER noga i sin helhet innan du börjar använda radion. SPARA DENNA INSTRUKTIONSBOK - Den innehåller viktiga säkerhets-och handhavandebeskrivningar för ICOM IC-M90E. FÖRKLARINGAR FRAS DEFINITION Om försiktighet inte iakttages kan personskador ex pga av elshocker uppstå. RVARNING SE UPP Skador på utrustningen kan inträffa. Ingen omedelbar fara för utrustningen men OBSERVERA kan orsaka oönskade effekter. EGENSKAPER Vattensäker konstruktion IC-M90E är byggd för att klara den hårda marina miljön. IC-M90E uppfyller vattensäkerhetskrav IPX7 motsvarande IEC 529 (1989) (1m djup i 30 minuter), förutsatt att man avänder något av följande batteripack: BP-223, BP-224 eller BP-225. Dessutom är högtalarfronten utförd så att man enkelt kan få bort vatten. Dual- och triwatch Dualwatch innebär att du kan passa kanal 16 när du tar emot en annan kanal. Vid Triwatch passas kanal 16 och anropskanal när du tar emot på en tredje kanal. Se sid. 14 för detaljer. Stor, lättläst LCD Med storleken 19(H) x 35(B) mm, är IC-M90E s funktionsdisplay lättläst och man får snabbt en uppfattning av trafikläget. Bakgrundsbelysning och kontrast kan justeras för att passa användaren. Enkel användning 6 stora, tydligt uppmärkta knappar på frontpanelen och separata volym- och kanalknappar innebär att radion är enkel att använda. Till och med med en hand. ii

4 VARNINGAR RUNDVIK att hålla antennen nära kroppen (speciellt ansikte och ögon) vid sändning. Sändningskvalitén blir bäst om mikrofonen är 5 till 10 cm från munnen. Stationen skall om möjligt hållas vertikalt. Anslut ALDRIG stationen till en annan strömkälla än BP-225, BP-224 eller BP-223. Annars kan stationen förstöras. UNDVIK att utsätta stationen för direkt solsken eller använda den i temperaturer lägre än -15 C eller över +55 C : MARINT BRUK, 25 C eller över +55 C : PMR. SE TILL att antennen och batteriet sitter fast ordentligt på stationen och att de är torra innan de sätts på. Om apparatens inre utsätts för fukt kan detta orsaka svåra skador. TÄNK PÅ! IC-M90E är vattensäker enligt JIS vattensäkerhet specifikation grad 8 (1,5 meters djup i 30 minuter). Men om radion varit utsatt för hårdare slag kan packningar på radion eller dylikt bli skadade så att radion förlorar sitt vattenskydd. ANVÄND INTE radion närmare fartygskompassen än 0,9 m. iii

5 INNEHÅLLSFÖRTECKNING 1 I HÄNDELSE AV NÖD... i REKOMMENDATIONER... i FÖRORD... ii VIKTIGT... ii FÖRKLARINGAR... ii FUNKTIONER... ii VARNINGAR...iii INNEHÅLLSFÖRTECKNING... iv 1 ALLMÄNT MEDFÖLJANDE TILLBEHÖR OCH FASTSÄTTNING Medföljande tillbehör... 2 Fastsättning MANÖVERBESKRIVNING Front, topp och radions sidor... 4 Funktionsdisplay GRUNDFUNKTIONER Kanalval... 7 Mottagning och sändning... 9 Programmering av anropskanal Knapplåsfunktion Signalstyrekindikator Monitorfunktion Justering av brusspärr Displaybelysning Talförvrängning (Scrambler) SÖKFUNKTIONEN Olika typer av sökning Ställ in "TAG"-kanaler Starta en sökning DUAL- OCH TRIWATCH Beskrivning Användning LANDKANALFUNKTION (PMR) LAND (PMR) kanalgrupp CTCSS och DTCS display VOX- (talstyrnings-) funktion SET-LÄGE Programmering i SET-läge SET-funktioner BATTERILADDNING Batteriladdning Varningar Batterikassett (tillval) Andra batteriladdare ROTERANDE BÄLTESCLIPS - EXTRA TILLBEHÖR MB-86 komponenter Fastsättning Losstagning MONOFON - EXTRA TILLBEHÖR Beskrivning HM Fastsättning FELSÖKNINGSGUIDE LISTA ÖVER MARINKANALER SPECIFIKATIONER TILLBEHÖR SNABBGUIDE CE iv

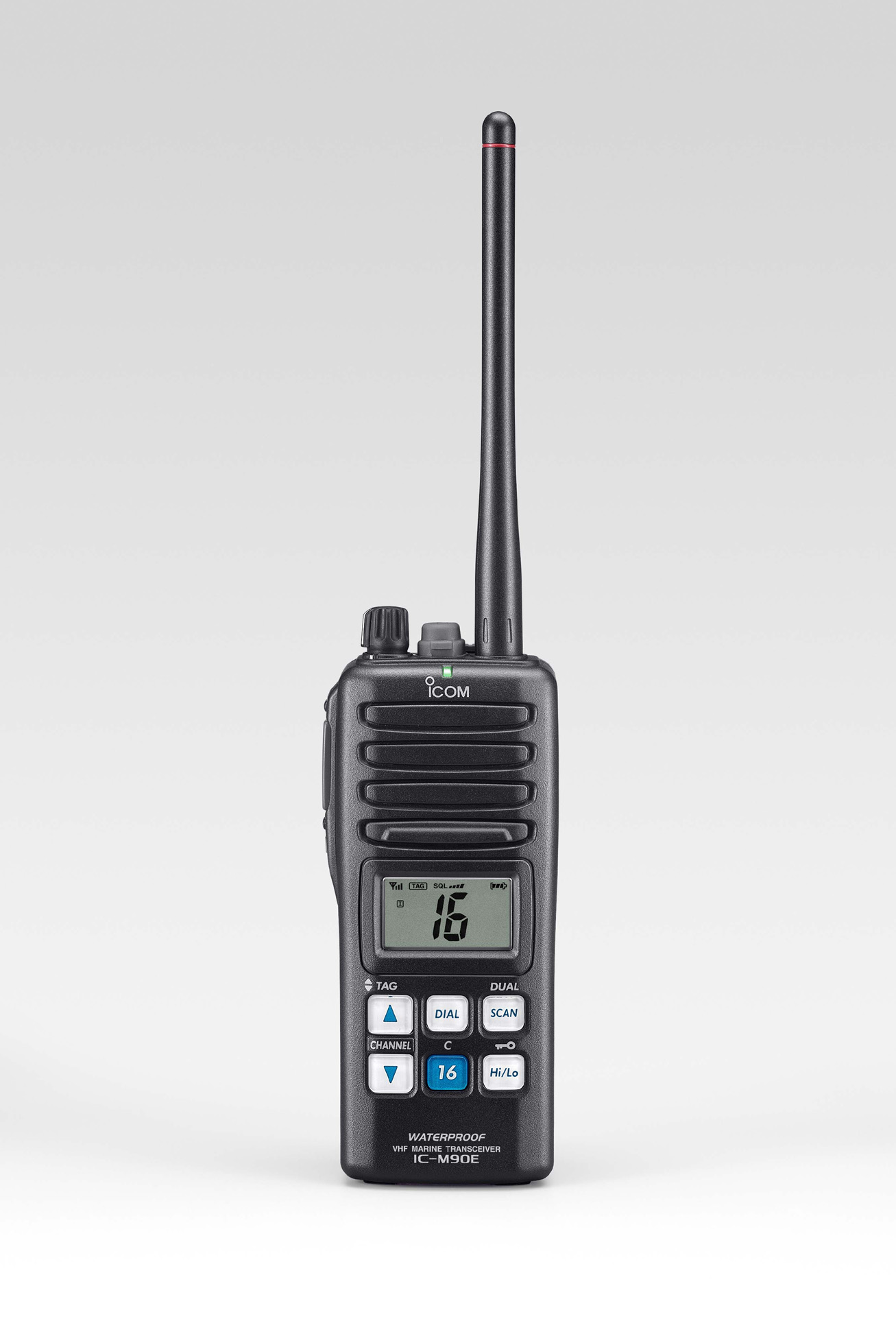

6 1 ALLMÄNT Station för krävande miljöer M90E är en vattentät, pålitlig proffsradio. Apparaten är utförd i en enkel, men robust konstruktion och har ett hölje av polykarbonat. Ett nyutvecklat system stöter bort vatten från högtalaren för att undvika distorsion hos mottaget ljud. Knappsatsen Tydligt uppmärkta, stora tangenter med bra tryckkänsla innebär enkelt handhavande, även när kraftiga handskar används. För landmobilt bruk IC-M90E kan användas för både marina och landmobila applikationer. Upp till 100 programmerbara kanaler finns tillgängliga för landmobilt bruk ( MHz)*. CTCSS (subton) och DTCS-signalering liksom bandbredd kan programmeras per kanal. *) Licens krävs i de flesta fall. Kontakta din återförsäljare för ytterligare information. Tydlig display Stationen har en ljusstark LCD, vars tecken kan avläsas från en vid betraktningsvinkel. LCD-kontrasten och bakgrundsbelysningen kan justeras i 4-nivåer eller helt stängas av. LEDindikatorn överst på fronten visar tydligt aktuell trafikstatus. Inbyggd scrambler En inbyggd 32-koders scrambler, som kan användas mot stationer utrustade med optionkortet UT-112. Används för att förhindra obehörig avlyssning. 1

7 MIC /SP MEDFÖLJANDE TILLBEHÖR OCH FASTSÄTTNING 2 Medföljande tillbehör Följande ingår vid leverans: St. Handlovsrem Bältesklips (MB-103) Batteri (BP-225) Batteriladdare (BC-158)* Skruvar för BC-158 (M3.5 20)* AC-adapter (BC-147E)* Antenn (FA-S59V) *Ingår inte med vissa modeller. Fastsättning D Antenn Anslut den medföljande antennen till antennuttaget. D Handlovsrem Träd handlovsremmen genom det avsedda hålet på radion. Se figuren till höger. D Bältesklips Sätt fast bältesklipset på radion som visas nedan. 1 2 VARNING: Sändning utan antenn kan skada radion allvarligt. BÄR ALDRIG radion i antennen. Medföljande skruvar 2

8 OPEN OPEN 2 MEDFÖLJANDE TILLBEHÖR OCH FASTSÄTTNING D Batteri För att ta bort ett batteri: Vrid skruven moturs och drag sedan batteriet i pilens riktning som visas nedan. För att montera ett batteri: Sätt in hela batteriet i IC-M90E och vrid sedan skruven medurs. Montera ALDRIG eller ta loss batteriet när det är vått eller smutsigt. OBS: När låsskruven inte är enkel att vrida runt (känns trög), kontrollera att batteriet är helt insatt i stationen. Slå INTE på eller utsätt batteriet för mekanisk åverkan. Detta kan skada batteriet eller stationen. OBS: När man tar bort eller sätter på batteriet, använd ett mynt eller en skruvmejsel för att dra åt eller lossa på skruven. TÄNK PÅ! När du sätter på eller tar av batteriet se till att gummipackningen på batteriet sitter som den skall. I annat fall kan packningen skadas och vattentäthet kan då inte garanteras på stationen. OBS: När man monterar ett batteri, se till att inte damm eller något annat fastnar på gummipackningen. Om packningen är nersmutsad kan vattensäkerheten bli reducerad. Skruvens läge när man tar loss batteriet Se till att gummipackningen (lila) är riktigt placerad i sitt spår och att inget damm eller liknande har fastnat på packningen. LOCK 3 Skruvens läge när man monterar batteriet LOCK Rätt läge Batteri Gummipackning Spår Felaktigt läge Batteri

9 MANÖVERBESKRIVNING 3 Front, topp och radions sidor q!1!0 o i MIC /SP w e r t y u q VOLYMKONTROLL [VOL] Påslag och justering av volymen. w MONOFONANSLUTNING [MIC/SP] Anslutningskontakt för anslutning av monofon (tillbehör). OBS: Se till att [MIC/SP] anslutningslocket sitter monterat på radion när monofonen inte används. e ANTENNANSLUTNING Kontakt för anslutning av antenn. r SÄNDNINGS/MOTTAGNINGS-INDIKATOR Lyser grönt när en signal tas emot eller när brusspärren är öppen; lyser röd vid sändning; lyser orange när VOX-funktionen är inkopplad. t DIAL/KANALLISTSOMKOPPLARE [DIAL] Väljer en av tre normalkanaler i följd när knappen hålls intryckt i 1 s. (sid. 8, 15) - Internationella och PMR-kanaler finns tillgängliga. Tryck in för att återgå till kanallistan eller till samma läge som var aktivt före prioritetskanal eller anropskanal valdes. y SCAN [SCAN DUAL] Start/stopp av normal eller prioritetssökning (sid. 12, 13) Aktivera passningsläge genom att hålla knappen intryckt 1 s. (sid. 14) 2 3 4

10 3 MANÖVERBESKRIVNING u SÄNDNINGSEFFEKT/KNAPPLÅS [Hi/Lo ] Välj mellan hög-, mellan- eller lågeffekt vid knapptryck. (sid. 9) Kopplar PÅ/AV knapplåset när knappen hålls intryckt 1 s. (sid. 10) Funktionsdisplay q w e r t y 5 i KANAL 16 OMKOPPLARE [16 C] Väljer kanal 16 vid knapptryck. (sid. 7) Väljer anropskanal när knappen hålls intryckt 1 s. (sid. 7) Kopplar in skrivläge för anropskanal om anropskanal är vald och knappen hålls intryckt i 3 s. (sid. 10) o KANALVÄLJARE UPP/NER [Y]/[Z] Val av önskad kanal (sid. 7 9) Val av SET-lägesvillkor (sid. 16) Val av SET-lägesfunktion när samtidigt [SQL MONI]. trycks. (sid. 16) Kontrollerar "tag"-kanaler eller ändrar sökriktning under pågående sökning. (sid. 13)!0 BRUSSPÄRRSOMKOPPLARE [SQL MONI] Tryck in omkopplaren och välj sedan brusspärrsnivå med [Y]/[Z]. (sid. 11) Öppnar brusspärren manuellt för kanallyssning på inställd kanal så länge knappen är intryckt. (sid. 10) Tryck in tangenten och slå på stationen för att komma in i SET-läge. (sid. 16) Val av SET-funktion. (sid. 16)!1 PTT(SÄNDNINGS)-OMKOPPLARE [PTT] Håll in knappen för att sända; släpp knappen för att lyssna.!6!5!4!3 q SIGNALSTYRKEINDIKATOR (sid. 10, 20) Visar relativ signalstyrka hos mottagen signal. w SÄNDNINGSEFFEKTSINDIKATOR LOW visas när lågeffektläge är valt. MID visas när mellaneffektläge är valt. Ingen indikering när högeffektläge är valt. e TAG-KANALINDIKATOR (sid. 13) AVisas när en "tag"-kanal är vald. r BRUSSPÄRRSINDIKATOR (sid. 11) Visar inställd brusspärrsnivå. u i o!0!1!2

11 MANÖVERBESKRIVNING 3 t MONITORINDIKATOR (sid. 10) Visas när monitorfunktionen är inkopplad. y BATTERIINDIKATOR Visar batteristatus. Indikering Batterinivå Fullt Halvfullt Laddning nödvändig blinkar när batteriet är överladdat. blinkar när batteriet är nästan urladdat. u SCANINDIKATOR (sid. 13) SCAN blinkar under scanning(sökning). i VOXINDIKATOR (sid. 15) VOX visas när VOX-funktionen är inkopplad. Urladdat o DUAL-/TRIWATCH INDIKATORER (sid. 14) DUAL blinkar vid dualwatch; TRI blinkar vid triwatch.!0 SCRAMBLERINDIKATOR Visas när scrambler (extra tillbehör) är inkopplad. (sid. 11, 20)!1 DUPLEXINDIKATOR Visas när duplexkanal är vald.!2 VISNING AV UNDERKANAL Visar att kanal 16 passas vid prioritetssökning eller vid dualwatch. (sid. 14) Visar SET-lägets funktioner när du är inne i SET-läget. (sid. 16)!3 VISAR VALT KANALNUMMER Visar vald trafikkanal. Visar det valda villkoret i SET-läge.!4 LÅSINDIKATOR Visas när låsfunktionen är inkopplad.!5 ANROPSKANALINDIKATOR Visas när anropskanal är vald.!6 KANALGRUPPSINDIKATOR I visas när internationell är vald; (PMR) kanalgrupp är vald. visas när LAND 3 6

12 4 GRUNDFUNKTIONER Kanalval VIKTIGT!: Innan du använder stationen för första gången måste batteriet fulladdas för att få optimal livslängd och stationen fungera bra. För att undvika skada på stationen, stäng AV stationen under laddning. D Kanal 16 Kanal 16 är en nödkanal. Den används främst för att etablera kontakt med en anna station eller för nödtrafik. Kanal 16 passas vid Dual- och Triwatch. När radion inte används för annan trafik skall den passa kanal 16. q Tryck in [16 C] för att välja kanal 16. w Tryck in [DIAL] för att återgå till samma läge som var aktivt innan kanal 16 valdes, eller tryck in [Y]/[Z] för att välja lämplig trafikkanal. D Anropskanal Varje standard kanalgrupp har separata anropskanaler. Dessutom bevakas anropskanalen i triwatch. Man kan programmera in valfri kanal som anropskanal. (sid. 10) och kan användas för att programmera in den mest använda kanalen i varje kanalgrupp. På så sätt är dessa anropskanaler snabbt tillgängliga. q Håll [16 C] intryckt i 1 s. för att välja anropskanal. CALL och anropskanalens nummer visas. Anropskanalen kan ändras. Se sid. 10 Programmering av anropskanal för detaljer. w Tryck in [DIAL] för att återgå till samma läge som var aktivt innan anropskanal valdes, eller tryck [Y]/[Z] för att välja trafikkanal. Tryck Håll intryckt i 1 s. Kanal 16 är standardläge 7

13 GRUNDFUNKTIONER 4 D Internationella kanaler. Landkanaler. IC-M90E har 57 Internationella marinkanaler. q Tryck in [DIAL] för att välja "vanliga" kanaler. w Tryck [Y]/[Z] för att välja en viss kanal. DUP visas om kanalen är en duplexkanal. e För att ändra kanalgrupp, håll [DIAL] intryckt i 1 s. Beroende på inställningarna kan man välja LAND (PMR)-kana ler. Se LAND (PMR)-kanaltrafik på sid. 15 för detaljer. 4 8

14 MIC /SP 4 GRUNDFUNKTIONER 9 Mottagning och sändning SE UPP: Sändning utan antenn kan skada radion allvarligt. q Vrid [VOL] medurs för att slå på radion. w Ställ in volym och brusspärrsnivå. Håll [SQL MONI] intryckt, och tryck [Z] för att öppna brusspärren. Tryck [SQL MONI] för att få SQL indikatorn att sluta blinka och vrid sedan på [VOL] för att ställa in nivån på ljudet. Håll [SQL MONI] intryckt, och tryck [Y]/[Z] för att ställa n brusspärrsnivån. e Stega med [Y]/[Z] för att välja kanal. - När man tar emot en signal lyser [TRANSMIT/RECEIVE] - indikatorn grönt och ljud hörs från högtalaren. - Eventuellt kan ytterligare justering av [VOL] nödvändig. r Tryck [Hi/Lo ] för att om så behövs för att välja uteffekt. - LOW visas om lågeffektläge är valt; MID visas om mellaneffektläge är valt; ingen indikering visas om högeffektläge är valt. - Välj lågeffektläge för att spara batteri, välj högeffektläge för att kunna kommunicera över längre sträckor. t Håll [PTT] intryckt för att sända, tala sedan i mikrofonen. - [TRANSMIT/RECEIVE]-indikatorn lyser rött under sändning. - Kanal 70 kan inte användas för sändning (reserverad för GMDSS-användning). y Släpp [PTT] för att ta emot. OBSERVERA: För att höras så bra som möjligt, vänta med att tala ett par sekunder efter det att du tryckt in [PTT], och håll apparaten/mikrofonen 5 till 10 cm från munnen. OBSERVERA: Stationen har en inbyggd strömsparfunktion för att spara på batteriet. Denna funktion kan stängas av (sid. 19). Strömsparfunktionen aktiveras när ingen signal har mottagits på 5 s. För att förhindra att sändning sker av misstag (PTT fastnar i sändningsläge) har IC-M90E en timeout-timer. Denna stänger automatisk av sändning efter 5 minuters kontinuerlig sändning. t Håll intryckt för att sända y Släpp för att ta emot w Ställ in brusspärr w Ställ in brusspärr e Kanalval q PÅ/AV w Volym Högtalare Mikrofon r Välj uteffekt

15 GRUNDFUNKTIONER 4 Programmering av anropskanal Knappen för anropskanal används för att välja en speciell kanal. Du kan programmera in din mest använda kanal för snabb åtkomst. q Håll [DIAL] intryckt i 1 s. flera gånger för att välja önskad kanalgrupp (INT, LAND) som skall programmeras. w Håll [16 C] intryckt i 1 s. för att välja anropskanal. - CALL och kanalnummer visas i displayen. e Håll [16 C] intryckt 3 s. igen (tills ett långt pip ändras till 2 korta tonstötar) för att mata in anropskanalen. Anropskanalnumret blinkar. r Tryck in [Y]/[Z] för att välja önskad kanal. t Tryck in [16 C] för att programmera in visad kanal som anropskanal. Numret på anropskanalen slutar att blinka. Knapplåsfunktion Låsfunktionen låser elektroniskt alla knappar (utom [PTT], [SQL MONI] och [Hi/Lo ]) för att förhindra ofrivilliga knapptryckningar. Håll [Hi/Lo ] intryckt i 1 s. för att slå PÅ/AV funktionen. Signalstyrkeindikator Styrkan hos mottagen signal indikeras genom ett antal staplar enligt följande: Denna indikator kan döljas i SET-läger (sid. 20). Indikering Signal styrka Stark Medel Låg Visas när låsfunktionen är aktiverad. Ingen signal eller mycket svag Monitor/lyssningsfunktion Denna funktion innebär att brusspärrsfunktionen tillfälligt kopplas ur. Se sid. 18. Håll [SQL MONI] intryckt i 1 s. för att aktivera monitorfunktionen. - visas och ljud hörs i högtalaren. 4 10

16 4 GRUNDFUNKTIONER Justering av brusspärr För att justera IC-M90E s brusspärr används [Y]/[Z]-tangenterna som visas nedan. För att kunna ta emot signaler på rätt sätt och för att sökfunktionen skall fungera måste brusspärren justeras till rätt nivå. q Tryck in [SQL MONI], justera sedan nivån med [Y]/[Z]. - SQL -indikatorn börjar blinka. - Det finns 11 olika nivålägen att välja mellan: OP betyder helt öppen ; 10 är det snävaste nivåläget. w Tryck in [SQL MONI] igen för att återgå till normalläge. Tryck Displaybelysning Blinkar när brusspärren justeras. Visar nivån på brusspärren. Funktionen är mycket praktisk när du använder radion i mörker. Belysningsstyrkan kan ändras i SET-läge. (sid. 18) Tryck in vilken knapp som helst utom [PTT] för att slå på bakgrundsbelysningen. Bakgrundsbelysningen slås automatiskt av efter 5 sekunders inaktivitet. Talförvrängning (Scrambling) D Aktivering En talförvrängningsfunktion innebär viss sekretess vid trafik mellan stationer. För att använda denna funktion måste den först kopplas in. q Välj en trafikkanal utom kanal 16 eller 70. w Håll [SQL MONI] intryckt och tryck på [SCAN DUAL]. SCRM visas. e För att koppla ur funktionen, gör om steg w. SCRM försvinner. Visas när talförvrängningsfunktionen är inkopplad. D Programmering av koder 32 scrambler-koder (1 till 32) finns tillgängliga. Önskad kod inställes i SET-läge. För att stationerna i en grupp skall förstå varandra måste alla stationerna i gruppen ha samma scrambler-kod. Se sid. 20 för detaljer hur man ställer in koder. 11

17 SÖKFUNKTIONER 5 Olika typer av sökning Sökning är ett effektivt sätt att finna signaler över ett stort frekvensområde. IC-M90E har prioritetssökning och normalsökning. Dessutom finns möjlighet att automatiskt starta sökningen vid standby. Denna funktion kan aktiveras samtidigt, beroende på inställningen i SET-läge (sid. 17). PRIORITETSSÖKNING Programmera in TAG* -kanaler innan sökning. Rensa TAG - kanaler som stoppar sökningen (olämpliga kanaler är de för digitalkommunikation, ex ch 70). Välj mellan prioritets- eller normal scan i SET-läge (sid 17). NORMALSÖKNING 4 5 CH 01 CH 02 CH 01 CH 02 CH88 CH 16 CH 03 CH88 CH 03 CH 05 CH 04 CH 05 CH 04 Prioritetssökning innebär att alla TAG -kanaler söks igenom i följd samtidigt som kanal 16 bevakas. När en signal upptäcks på kanal 16, stannar sökningen tills signalen försvinner. När en signal upptäcks på en annan kanal än 16 blir sökningen av dualwatch-typ tills signalen försvinner. Normalsökning, precis som prioritetssökning, söker igenom alla TAG -kanaler i följd. Skillnaden är att normalsökningen inte söker på kanal 16 om den inte ligger som en TAG - kanal. * OBSERVERA: TAG är engelska för märkt. 12

18 5 SÖKFUNKTIONER Ställa in TAG-kanaler För att göra sökningen mer effektiv "märker" man önskade kanaler (gör dem till "TAG"-kanaler) eller tar bort oönskade kanaler. De som inte är märkta kommer att hoppas över vid sökningen. TAG-kanaler kan skapas inom varje kanalgrupp (INT, LAND). q Välj önskad kanalgrupp (INT, LAND) genom att hålla [DIAL] intryckt i 1 s. w Ställ in den kanal som skall märkas. e Håll [Y] och [Z] intryckta samtidigt i 1 s. för att märka den visade kanalen. avisas i displayen. r För att ångra/ändra märkningen, tryck samtidigt in både [Y] och [Z] i 1 s. försvinner. Rensa alla märkta kanaler i vald kanalgrupp Se till att radion är avslagen. Håll både [Y] och [Z] intryckta och slå på radion för att rensa alla "TAG"-kanaler. Starta en sökning Välj sök(scanning)-typ och återstarttid i förväg genom att använda SET-läget. (sid. 17) q Välj önskad kanalgrupp (INT, LAND) genom att hålla [DIAL] intryckt i 1 s. w Tryck på [SCAN DUAL] för att starta normal- eller priori tetssökning. SCAN blinkar i displayen. 16 visas i displayens underkanaldel. När en signal hörs, stannar sökningen tills signalen försvinner eller fortsätter efter en paus på 5 s. beroende på SET-inställningen. (Kanal 16 bevakas fortfarande vid sökningen). Tryck på [Y]/[Z] för att kontrollera de märkta sökkanalerna, ändra sökriktningen eller återstarta sökningen manuellt. e För att avbryta sökningen, tryck på [SCAN DUAL]. SCAN försvinner. Det går även att avbryta sökningen genom att trycka på [PTT], [16 C] eller [DIAL]. [Exempel]: Starta normalsökning. Tryck på Sökning startar. Sökningen avbryts när en signal tas emot och ljud hörs i högtalaren. Tryck på för att avbryta sökningen 13

19 DUAL- OCH TRIWATCH 6 Beskrivning Dualwatch passar kanal 16 när du tar emot en annan kanal. Triwatch passar kanal 16 och anropskanalen när du tar emot en annan kanal. DUAL- OCH TRIWATCH PASSNING Call channel Användning q Välj önskad trafikkanal. w Tryck [SCAN DUAL] i 1 s. för att starta dual- eller triwatch (beroende på inställningen i SET-läg). DUAL blinkar vid dualwatch; TRI blinkar vid triwatch. En pipton hörs när en signal tas emot på kanal 16. Triwatch övergår till dualwatch när en signal mottages på en trafikkanal. e Tryck på [SCAN DUAL] igen för att stänga av sökningen. [Exampel]: Att använda triwatch på INT kanal 07. Håll Triwatch startar. 5 6 Dualwatch Tri-watch intryckt i 1 s. Signal tas emot på anropskanalen Om en signal tas emot på kanal 16, avbryts sökningen tills dess att signalen försvinner. Om en signal dyker upp på anropskanalen under triwatch, övergår triwatch till dualwatch tills signalen försvinner. För att sända på inställd kanal under dual-/triwatch, håll [PTT] intryckt för att sända. Mottagen signal på kanal 16 blir prioriterad Triwatch återstartas när signalen försvinner 14

20 7 TRAFIK PÅ LAND (PMR)-KANALER LAND (PMR)-kanalgrupppen Maximalt 100 PMR-kanaler (mellan till MHz) kan programmeras in i LAND-kanalgruppen för enkel kommunikation med PMR-stationer i VHF-bandet. Dessutom kan man programmera in vilken som helst av de marina kanalerna i INT-gruppen. Standardinställningen för LAND-kanalgruppen är densamma som för INT-kanalgruppen. Fråga din leverantör för hur LANDkanalgruppen programmeras. q Tryck [DIAL] för att välja en vanlig kanal. w För att ändra kanalgrupp, håll [DIAL] nertryckt i 1 s. visas när kanalgrupp LAND är vald. e Stega med [Y]/[Z] för att välja kanal. DUP visas när kanalen är en duplexkanal. Tryck i 1 s. upprepade gånger. OBS: Standardinställningarna (t.ex. programmering av anropskanaler) för LAND-kanalgruppen är desamma som för den Internationella gruppen. CTCSS och DTCS display När DTCS eller CTCSS används på inställd kanal, visar displayen följande: VOX - Talstyrning Visas när DTCS används. Visas när CTCSS används. VOX-funktionen (talstyrd sändning) innebär att sändning sker utan att [PTT] trycks in när du talar i mikrofonen. När du slutar prata går stationen automatiskt tillbaka till mottagning (man får "hands-free"). OBS: För talstyrning krävs headset (extra tillbehör) och en headset-adapter. Se sid 31. Håll [SQL MONI] intryckt och tryck sedan [Hi/Lo ] för att koppla IN/UR VOX-funktionen. VOX visas i displayen när VOX-funktion är inkopplad. VOX-känslighet" och VOX-fördröjning ställs in i SET-läge. (sid. 21) 15

21 SET-LÄGE 8 Programmering i SET-läge SET-läge används för att ändra inställningarna på följande 16 funktioner: piptonsfunktion, val av söktyp, tidsinställning för återstart av sökning samt för autosökfunktionen, dual-/triwatch funktion, monitorfunktion, bakgrundsbelysning, displaykontrast, batterisparfunktion, självtestfunktion, batterispänningsindikator, signalstyrkeindikator, brusspärrskänslighet, scrambler-kod, VOX-känslighet och VOX-fördröjning. D SET-lägesfunktion q Stäng av radion (OFF). w Håll [SQL MONI] intryckt, slå på radion (ON) för att gå in i SET-läge. bp visas i displayen. e Tryck på [SQL MONI] eller [SQL MONI] och [Y]/[Z] för att välja önskad funktion om så behövs. r Tryck på [Y]/[Z] för att välja önskad inställning. t För att gå ur SET-läge, tryck på [16 C]. D INNEHÅLL I SET-LÄGET Displayerna visar standardlägen och vald funktion visas i den prickade cirkeln. VOX-känslighet VOX-fördröjning Pipton Prioritetssökning Återstart av sökning Automatisk sökning 7 8 Scramblerkod Startfunktion Dual-/triwatch Brusspärrskänslighet : Tryck Tryck och Monitorfunktion : Tryck och Signalstyrkeindikator Automatisk Batterispänning Självtest Batterisparfunktion LCD kontrast Bakgrundsbelysning 16

22 8 SET-LÄGE SET-funktioner D Piptoner bp Du kan välja tyst handhavande genom att stänga av piptonerna (OFF) eller välja att ha 2 olika typer av piptoner vid knapptryckning. När man valt ON, hörs ett jämn ton (Pi), och när US väljs, hörs en tonsekvens - do, re, mi. Piptonens styrka följer volyminställningen. Piptoner hörs vid programmering av anropskanal även om denna funktion är urkopplad (OFF). D Återstart av sökning St Återstart av sökning kan ske på två olika sätt. Endera som paus (OFF) eller med timer (ON). Om man valt OFF, stannar sökningen tills signalen försvinner. Med timer ON fortsätter sökningen efter 5 s även om signalen finns kvar. Tryck Pipton ON (standard) Tryck Pipton OFF Återstart av sökning OFF (standard) Återstart av sökning ON D Val av söktyp Pr Radion har 2 olika söktyper, normal- och prioritetssökning. Normalsökning söker igenom alla "TAG"-kanaler i vald kanalgrupp. Vid prioritetssökning sker en sökning av alla "TAG"-kanaler samtidigt som passning sker av kanal 16. D Automatisk sökfunktion AS Automatisk sökning startar när ingen signal mottages eller om ingen funktion är utförd på 30 s. Tryck Tryck Automatisk sökning OFF (standard) Automatisk sökning ON Normal sökning (standard) Prioritetssökning 17

23 SET-LÄGE 8 D Dual- och triwatchfunktion dt Välj mellan dual- eller triwatchfunktion efter eget önskemål. Se sid. 14 för detaljer. Tryck D Bakgrundsbelysning bl Denna funktion är mycket användbar vid användning i mörker. Belysningsstyrkan kan justeras mellan OFF (AV), 1 (mörk) 3 (ljust); 3 (standard). Välj 1 3 för att koppla in funktionen. Den automatiska bakgrundsbelysningen slås på när vilken knapp som helst tryck in, utom [PTT]. Bakgrundsbelysningen slår automatiskt av efter 5 s. inaktivitet. Dualwatchfunktion (standard) Triwatchfunktion Tryck 8 D Monitorfunktion Sq Monitor är en funktion som tillfälligt öppnar brusspärren. Inställningen har två lägen: PUSH (Pu) eller HOLD (Ho). PU (PUSH): Håll [SQL MONI] intryckt i 1 s. Brusspärren öppnar och radion ger ifrån sig ljud under tiden som [SQL MONI]. hålls intryckt (standard). HO (HOLD): Håll [SQL MONI]intryckt i 1 s. Brusspärren öppnar och radion ger ifrån sig ljud även om [SQL MONI] släpps. För att stänga brusspärren igen, tryck på vilken knapp som helst. Bakgrundsbelysning ON (standard) Bakgrundsbelysning OFF D Justering av displaykontrasten LC Displaykontrasten kan justeras i 4 olika nivåer. 1 (hög kontrast) 4 (låg kontrast); 3 (standard) Tryck Tryck standard hög Monitor Push (standard) Monitor Hold 18

24 8 SET-LÄGE D Automatisk batterisparfunktion PS Den automatiska strömsparfunktionen minskar strömförbrukningen genom att mottagarkretsar kopplas ur med jämna mellanrum. ON : Automatisk strömbesparingen är inkopplad. Strömbesparingen kopplas på när ingen signal tas emot eller ingen aktivitet sker på 5s. OFF: Den automatisk strömbesparingen är urkopplad. D Självtestfunktion SC Självtestfunktionen kontrollerar automatiskt radions status och ger information om något är fel på radion. Självtestet görs varje gång radion startas. Radion övergår sedan automatiskt till normalt användarläge. Temperatur : 35 C till +73 C (ca) Batterispänning Tryck Tryck Automatisk strömspar ON (default) Automatisk strömspar OFF Självtest OFF (standard) Självtest ON Om felmeddelande enligt nedan visas på displayen se felsökningsguiden på sid. 28 för mer information. Temperaturfel Batterispänningsfel 19

25 SET-LÄGE 8 D Batterispänningsindikator bt Denna funktion bestämmer om det anslutna batteriets spänning skall visas eller inte när stationen slås på. Spänningen hos anslutet batteri visas i 2 s. efter det att stationen slås på. D Brusspärrskänslighet SS När denna funktion är inkopplad förbättras ibland brusspärrsfunktionenen. Brusspärrsfunktionen påverkas mindre av störningar. Tryck Tryck Batteristatus AV (standard) Batteristatus PÅ Squelchkänslighet AV (standard) Squelchkänslighet PÅ 8 D Signalstyrkeindikator Sl Signalstyrekindikatorn visar styrkan hos mottagen signal i form av en S-meter. Denna funktion är praktisk för att visuellt kontrollera signalstyrkan. Styrkan visas i 4 steg. Antennsymbol och 3 staplar visas när man tar emot en stark signal. Enbart antennsymbolem visas när man inte tar emot någon signal. D Scramblerkod cd Det finns 32 koder (1 till 32) tillgängliga. För att stationerna i en grupp skall förstå varandra måste alla stationerna i gruppen ha samma scrambler-kod. Tryck Tryck Scramblerkod 1 (standard) Scramblerkod 32 Signalstyrkeindikator AV (standard) Signalstyrkeindikator PÅ 20

26 8 SET-LÄGE D VOX-känslighet ga Justerar VOX-känsligheten (från 1 till 6) till rätt nivå när man använder headset (tillbehör). Om VOX-känsligheten sätts till 1 ökas känsligheten. Om VOX-känsligheten sätts till 6 minskas känsligheten. VOX-förstärkning 3 (standard) Tryck VOX-förstärkning 6 D VOX-fördröjning dl Ställer in VOX-fördröjningen (0,5 till 3.0 s. i 0,5 s. steg). Fördröjningen är hur länge sändning pågår från det att du slutar prata. Om man ställer in VOX-fördröjningen till 0,5 (0.5 s.) får man en kort fördröjning. Om man ställer in VOX-fördröjningen till 3,0 (3,0 s.) får man en lång fördröjning. VOX-fördröjning 1,0 (standard) Tryck VOX-fördröjning 3,0 VAL I SET-LÄGE Funktion Indikering Val Piptoner bp OFF/ON*/US Söktyp Pr OFF*/ON Återstart av sökning St OFF*/ON Automatisk sökfunktion AS OFF*/ON Dual- och/triwatch dt Dual*/Tri Monitor Sq Push*/Hold Bakgrundsbelysning bl OFF/1/2/3* Displaykontrast LC 1/2/3*/4 Automatisk batterispar PS OFF/ON* Självtest SC OFF*/ON Batterispänning bt OFF*/ON Signalstyrekindikator SI OFF*/ON Brusspärrskänslighet SS OFF*/ON Scramblerkod cd 1*/2/ /31/32 VOX-känslighet ga 1/2/3*/4/5/6 VOX-fördröjning dl 0.5/1.0*/1.5/2.0/2.5/3.0 * Standardläge 21

27 BATTERILADDNING 9 Batteriladdning Varningar Innan du använder radion för första gången måste batteriet laddas fullt för att optimera drifttiden och livslängden. OBS! För att undvika eventuella skador på radion slå AV radion under laddningen. Rekommenderat temperaturområde för laddning: +10 C till +40 C Använd endast de specificerade laddarna (BC-158, BC- 119N och BC-121N). Använd ALDRIG laddare som inte är godkänd av ICOM. Använd endast den specificerade närdelen BC-158. Använd ALDRIG nätdel som inte är godkänd av ICOM. VARNING! Sätt ALDRIG ett vått eller smutsigt batteri/station (med påsatt batteri) i laddaren. RIsken är stor att laddarens anslutningar korroderas eller att laddaren skadas. Laddaren är inte vattentät och vatten kan lätt komma in i den. KASTA ALDRIG använda batterier i eld. Risken för explosion är stor. UTSÄTT aldrig batteriet för väta. Om det blir vått, se till att batteriet är helt torrt innan det ansluts till radion. KORTSLUT aldrig batteripolerna på batteriet. Se till att inga metallföremål (nycklar etc.) av misstag kan kortsluta batteriet om det förvaras i ex en ficka eller väska. UNDVIK att lämna batteriet fullt uppladdat eller helt urladdat under en längre period. Detta kan orsaka en kortare livslängd på batteriet. Om radion skall lämnas oanvänd under en längre tid bör batterinivån vara ungefär hälften av full laddning. Använd radion tills batteriindikatorn visar att halva kapaciteten är kvar på batteriet. Om batteripacken trots uppladdning har låg kapacitet bör man ladda ur det helt genom att låta radion stå på över natten. Ladda sedan upp batteriet helt. Om batteriet trots detta har låg kapacitet måste det bytas ut mot ett nytt

28 MIC /SP 9 BATTERILADDNING D Laddningsanslutningar q Montera BC-158 på en platt, slät yta. w Anslut nätdelen enligt bilden nedan. e Stoppa batteriet, med eller utan station i laddaren. Laddningsindikatorn visar grönt. r Ladda batteriet ca 12 timmar, beroende på hur mycket som återstår av laddningen i batteriet. LADDA INTE BP-225 längre än 18 timmar. Annars kan BP-225 skadas. Laddtiden för BP-225 är endast timmar. Laddningsindikator Lyser grönt när BP-225 (med/utan IC-M90E) är ansluten. Slå AV stationen BP-225 IC-M90E Batterikassett (tillval) När du använder en batterikassett (BP-223) till radion, behöver du 6 st AA (R6) alkaline batterier. De installeras enligt följande: q Ta bort batterikassetten från stationen. w Lägg i 6 AA(LR6) alkaline batterier. Se till att du vänder batterierna åt rätt håll (med rätt polaritet).. OBSERVERA: Innan du lägger i batterierna i kassetten, se till att alla är av samma typ och har samma kapacitet. Blanda aldrig gamla och nya batterier. Se till att batteripolerna är rena och håll dem om möjligt rena genom att putsa på polerna då och då. Nätdel 220V BC-158 Medföljande skruvar 23

29 BATTERILADDNING 9 Andra batteriladdare (tillval) D Montering av AD-109 q Anslut laddarens 10-poliga kontakten till laddadapterns kontakt. OBS : Den 3-poliga kontakten används inte. w Installera adaptern i laddaren enligt nedanstående figur. Skruva sedan fast adaptern i laddaren med de två skruvar som medföljer adaptern. SE TILL att den oanvända 3-poliga kontakten kläms fast mellan laddare och adapter. 9 Laddadapter till bordsladdare Medföljande skruvar 10-polig kontakt Används ej (3-polig kontakt) Anslutning 24

30 MIC /SP MIC /SP 9 BATTERILADDNING D Snabbladdning med BC-119N+AD-109 Som tillval finns BC-119N, vilken erbjuder snabbladdning av batterierna. Du behöver nedanstående tillbehör för denna lösning. AD-109 laddadapter En nätdel (BC-145E)* eller DC-kabel (OPC-515L/CP-17L). *Ingår vanligtvis med BC-119N, avvikelser kan förekomma. D Snabbladdning med BC-121N+AD-109 Som tillval finns BC-121N vilken erbjuder snabbladdning av upp till 6 stycken batterier samtidigt. Du behöver nedanstående tillbehör för denna lösning. 6 st AD-109 laddadapter. Nätdel 200V (BC-124) eller DC-kabel OPC-656 (levereras med BC-121N). Slå AV stationen IC-M90E Slå AV stationen BP-225 IC-M90E BP-225 AD-109 laddadapter monteras i varje laddkopp. Nätdel 220V (Ingår ej i vissa versioner.) AD-109 laddadapter monterad i BC-119N Nätdel 220V (köps separat) Man kan också använda OPC-515L (för 13.8 V batterikälla) eller CP-17L (för 12 V cigarettuttag) istället för en 220 V nätdel. DC-kabel (OPC-656) (Ansluts till likspänningsaggregat; 13.8 V/minst 7 A) 25

31 MONI SQL PTT ROTERANDE BÄLTESCLIPS MB-86 (TILLBEHÖR) 10 MB-86 komponenter Bältesclips 1 st Fästanordning/stationsdel 1 st Skruvar 2 st Fastsättning q Skruva fast fästanordningen på stationes baksida med de två skruvarna enligt följande figur. w Sätt fast bältesclipset i bältet och placera radion i fästet. Medföljande skruvar e När radion är placerad i rätt position, kan den vridas som visas nedan. Losstagning Vänd radion upp och ner i pilens riktning och dra loss stationen från bältesclipsen

32 11 MONOFON (HÖGTALARMIKROFON) - tillval Beskrivning HM-125 Clips För att fästa monofonen vid bältet, skjorta etc. PTT-knapp Sänd genom att trycka in. Släpp för att ta emot. Fastsättning Sätt fast kontakten från monofonen i [MIC/SP]-kontakten och skruva fast den ordentligt som visas nedan. Var aktsam så att gängorna inte drar snett! Placera triangelmärket mot radions framsida. Losstagning: Lossa locket i pilens riktning. Mikrofon Fastsättning: Sätt på locket i pilens riktning. Högtalare UTSÄTT ALDRIG monofonens kontakt för vatten. Om den blir våt, se till att den är torr INNAN du ansluter den till stationen. VARNING: Sätt fast monofonens kontakt ordentligt för att förhindra vattenintrång eller att man tappar monofon/station. 27 OBS: Mikrofonen sitter placerad i överkant på monofonen enligt bilden ovan. För bästa ljudkvalité från mikrofonen skall den hållas ca 5-10 cm från munnen. Tänk också på att inte skrika utan tala med vanligt röstläge. VIKTIGT: När monofonen inte är ansluten till radion skall skyddslocket alltid vara PÅSATT. Vatten tränger visserligen inte in i radion, men kontaktstiften kan oxidera och radion fungera felaktigt om kontakten blir våt.

33 FELSÖKNINGSGUIDE 12 PROBLEM TROLIG ANLEDNING LÖSNING REF. Det går inte att slå PÅ radion. Batteriet är inte laddat eller urladdat. Dålig batterianslutning. Ladda batteriet. Kontrollera batterianslutningarna. sid sid. 3 Inget ljud hörs från högtalaren. Det går inte att sända eller högeffekt kan inte användas. Den visade kanalen kan inte ändras. Sökningen startar inte. Brusspärren är för hög. Volymen är för låg. Högtalaren har varit utsatt för vatten. Vatten har trängt in i [MIC/SP] kontakten. Vissa kanaler är endast för lågeffekt. Batteriet är urladdat. Batteriet är överladdat. Uteffekten är satt på lågeffekt. Sätt brusspärren till tröskelvärdet. Sätt [VOL] till lämplig nivå. Torka bort vattnet från högtalaren. Torka ur [MIC/SP]-kontakten. Tryck [Hi/Lo ] för att låsa upp. Ladda batteriet. Kontrollera att batterispänningen är korrekt. Låsfunktionen är aktiverad. Håll [Hi/Lo ] intryckt i 1 s. för att avaktivera funktionen. Inga TAG -kanaler är programmerade. Märkt önskade kanaler som TAG -kanaler. sid. 9 sid. 9 sid. 10 sid. 13 Inga piptoner hörs. Piptoner är avstängda. Ställ in piptoner PÅ/ON i SET-läget. sid. 17 Självtestfel. (Temperatur) Temperaturen är utanför lämpligt temperaturområde, ca -35 C till +73 C Lämna stationen i rumstemperatur ett tag. Slå sedan på den och kontrollera om den interna temperaturen har återgått till normal nivå. Självtestfel. (Batterispänning) Stationen sänder kontinuerligt även när man inte talar och använder VOX-funktionen. Det anslutna batteriets spänning överskrider 11 V. Omgivningsljudet är för högt. Kontrollera att batterispänningen är korrekt. Ta ur monofonkabeln. Ställ in en lägre VOX-känslighet. sid

34 13 LISTA ÖVER MARINKANALER Frekvens (MHz) Frekvens (MHz) Frekvens (MHz) Frekvens (MHz) Frekvens (MHz) CH NOT TX CH NOT TX CH NOT TX CH NOT TX CH NOT TX L1 g e L 2 g e f e e b d f c d b e d a e e e e h c c e *) VHF-telefonitabell kan laddas ner från Översikt över användning av anrop- och trafikkanaler Från fritidsbåt till: Anropskanal Trafikkanal Till fritidsbåt från: Anropskanal Trafikkanal Kustradiostation Trafikkanal* Som anrop eller anvisad Kustradiostation 16 Ledig trafikkanal eller anvisad Annan landstation 16 Anvisad Annan landstation 16 Anvisad Yrkessjöfart 16 6, 8, 72 och 77 Yrkessjöfart 16 6, 8, 72, 77 eller anvisad Fritidsbåt 16** L1, L2 eller 72 och 77 **) Anrop mellan fritidsbåtar får göras på kanal 16, fritidsbåtar bör, så långt det är möjligt, undvika att anropa varandra på denna kanal, så att den inte överbelastas. Fritidsbåtar rekommenderas att anropa varandra direkt på någon av följande samtalskanaler: L1, L2, 72 eller 77. Kom överens med dina kamrater om vilka av dessa kanaler ni skall passa. Anropa och samtala sedan direkt på denna kanal. Om ingen överenskommelse träffats, välj i första hand L2. 29

35 TEKNISKA DATA 14 ALLMÄNT Frekvenstäckning [Marin] TX : MHz RX : MHz [PMR] TX/RX : MHz Trafiksätt [Marin] : 16K0G3E (Bred) [PMR] : 16K0F3E (Bred)*/8K50F3E (Smal) Antal programmerade kanaler. : Max. 100 Strömförsörjning : Batteri (BP-223, BP-224 eller BP- 225) Strömförbrukning (ca) : TX High (5 W) 1.6 A (vid 7.2 V DC) TX Mid. (3 W) 1.2 A TX Low (1 W) 0.7 A TX Low (0.5 W) 0.6 A RX Max volym 200 ma Frekvensstabilitet : ±1.5 khz ( 25 C to +55 C) Temperaturområde [Marin] : 15 C till +55 C [PMR] : 25 C till +55 C Antennimpedans : 50 Ω Dimensioner : 65(W) 145(H) 44(D) mm (utskjutande delar är inte medräknade) Vikt (med BP-225) SÄNDARE Uteffekt (vid 7.2 V DC) Modulationssystem Mikrofonimpedans Max. frekvensavvikelse [Marin] [PMR] : Ca 410 g : 5 W (Hi), 3 W (Medel) och 1 W (Låg) : "Variable reactance frequency"- modulation : 2 kω : ±5 khz (Bred) : ±5 khz (Bred) / ±2.5 khz (Smal) MOTTAGARE Mottagningssystem Känslighet (vid 20 db SINAD) [Marin] [PMR] Brusspärrskänslighet Intermodulation [Marin] [PMR] Spuriousundertryckning Grannkanalselektivitet [Marin] [PMR] LF-uteffekt : [Marine] [PMR] : Dubbelsuper : 2 dbµ EMF (typiskt) : 4 dbµ EMF (typiskt) : 0 dbµ EMF (typical) : 68 db : 65 db : 70 db : 70 db : 70 db (Wide), 60 db (Narrow) 0,2 W vid 10% distorsion med 8 Ω last. 0,35 W vid 10% distorsion med 8 Ω last. Mer detaljer återfinns i den engelska bruksanvisningen. Alla nämnda specifikationer kan ändras utan tidigare tillkännagivande

36 15 TILLBEHÖR D BATTERIER OCH TOMKASSETT BP-225 Ni-Cd batteri 7.2 V/1100 mah. BP-224 Ni-Cd batteri 7.2 V/750 mah. BP-223 tomkassett För 6 AA (LR6) Alkalineceller. D LADDARE BC-119N bordsladdare + AD-109 laddadapter + BC-145E nätdel För snabbladdning av batterier. Nätdel för 220V levereras med laddaren. Laddtid ca 2,2 till 2,8 timmar (BP-225). BC-121N multiladdare + AD-109 laddadapter (6 st.) + BC-124 nätdel För snabbladdning av upp till 6 batterier (6 st AD-109 laddadapter krävs) samtidigt. En nätdel ingår (med reservation för vissa versioner där den får köpas separat). Laddtid: ca. 2,2 till 2,8 timmar (BP- 225). BC-158 bordsladdare + BC-147E nätdel Används för normalladdning av batteri. Laddningstid: ca. 12 timmar (BP-225). D STRÖMKABLAR CP-17L cigarettändarkabel Med denna kabel kan laddning ske från ett cigarettändaruttag. (Till BC-119N) OPC-515L/OPC-656 strömkablar Med dessa kan man ladda batterier från en 13,8 V strömkälla istället för att använda en nätdel. OPC-515L: För BC-119N OPC-656 : För BC-121N D ANDRA TILLBEHÖR HM-125 monofon Monofon i full storlek, vattentät (IPX7; 1m/30 min.). Levereras med en clips av alligator-typ så att den kan sättas fast vid skjorta, krage etc. HS-94/HS-95/HS-97 headset+opc-1392 headset-adapter HS-94: Headset - enörigt med mikbom HS-95: Headset med nackbygel HS-97: Strupmikrofon med öronmussla D BÄLTESCLIPS MB-103 bältesclips Samma typ som medföljer stationen. MB-86 roterande bältesclips MB-96F/96N bälteshängare MB-96F: Användes med medföljande clips (Ej roterande). MB-96N: Bälteshängare för roterande typ. 31

37 SNABBGUIDE 16 Viktiga funktionsinstruktioner är här summerade så att du enkelt kan ha dom till hands. Klipp längs linjen och vik vid den prickade linjen så får du en praktisk liten guide som du kan ta med dig i fickan eller plånboken. Anropskanal (sid. 7) Håll intryckt i 1 s. Programmera anropskanal (sid. 10) Håll [16 C] intryckt i 1 s. för att välja anropskanal. q Håll [16 C] intryckt 3 s. (tills ett långt pip ändras till 2 tonstötar) w Tryck på [Y]/[Z] för att välja önskad kanal. e Tryck på [16 C] för att lagra visad kanal som anropskanal. r q Klipp w Vik e Klart! <CUT HERE> KANALVAL (sid. 7, 8, 10) Kanal 16 (sid. 7) Tryck Internationella och LAND-kanaler (sid. 8) Håll intryckt i 1 s. 32 SNABBGUIDE im90e I HÄNDELSE AV NÖD ANVÄNDA KANAL 16 NÖDSIGNALERINGSPROCEDUR MAYDAY MAYDAY MAYDAY 1. DETTA ÄR (Båtens namn) 2. DIN ANROPSSIGNAL eller annan IDENTIFIKATION 3. POSITIONEN ÄR Meddela hur stort behovet av hjälp är, vad som behövs 5. Ge all information som kan tänkas behövas för situationen 6.

38 SET-LÄGE (sid ) q Håll [SQL MONI] intryckt och slå PÅ radion. w Tryck [SQL MONI] igen för att välja önskad funktion. Se sid för SETlägesfunktioner. e Tryck [Y]/[Z] för att välja önskat läge. r Tryck [16 C] för att återgå till normalt trafikläge. DUAL- & TRIWATCH (sid. 14) q Välj dual- eller triwatch i SET-läge (sid. 18). w Tryck [Y]/[Z] för att välja önskad kanal. e Håll [SCAN DUAL] intryckt i 1 s. för att starta dual- eller triwatch. r För att avsluta, tryck [SCAN DUAL] igen. TAG -KANALER (sid. 13) q Tryck [Y]/[Z] för att välja önskad kanal. w Håll både [Y] och [Z] intryckta i 1 s. för att växla TAG PÅ och AV. SÖKNING (sid. 12, 13) Tryck [SCAN DUAL] för att starta/stanna sökningen. w Håll [SQL MONI] intryckt i 1 s. för att aktivera funktionen. q Välj funktionens inställning i SETläge (sid. 18). MONITORFUNKTIONEN (sid. 10) BRUSSPÄRRSNIVÅ (sid. 11) Tryck [SQL MONI], och justera sedan nivån med [Y]/[Z]. Håll [Hi/Lo ] intryckt i 1 s. för att slå PÅ/AV låsfunktionen. LÅSFUNKTION (sid. 10) 33
