Handbok för programvara

Transkript

1 Rev. 2.0

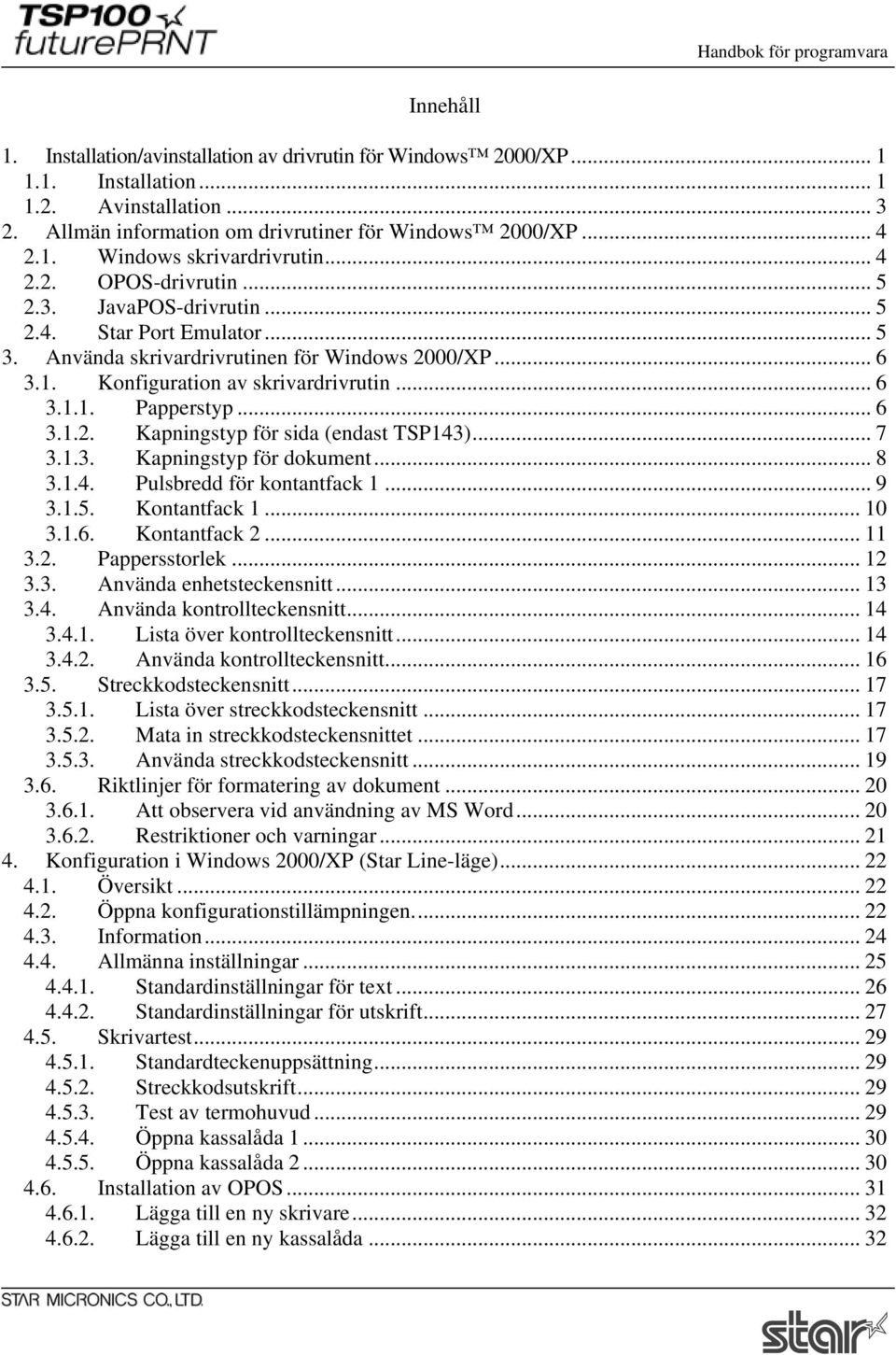

2 Innehåll 1. Installation/avinstallation av drivrutin för Windows 2000/XP Installation Avinstallation Allmän information om drivrutiner för Windows 2000/XP Windows skrivardrivrutin OPOS-drivrutin JavaPOS-drivrutin Star Port Emulator Använda skrivardrivrutinen för Windows 2000/XP Konfiguration av skrivardrivrutin Papperstyp Kapningstyp för sida (endast TSP143) Kapningstyp för dokument Pulsbredd för kontantfack Kontantfack Kontantfack Pappersstorlek Använda enhetsteckensnitt Använda kontrollteckensnitt Lista över kontrollteckensnitt Använda kontrollteckensnitt Streckkodsteckensnitt Lista över streckkodsteckensnitt Mata in streckkodsteckensnittet Använda streckkodsteckensnitt Riktlinjer för formatering av dokument Att observera vid användning av MS Word Restriktioner och varningar Konfiguration i Windows 2000/XP (Star Line-läge) Översikt Öppna konfigurationstillämpningen Information Allmänna inställningar Standardinställningar för text Standardinställningar för utskrift Skrivartest Standardteckenuppsättning Streckkodsutskrift Test av termohuvud Öppna kassalåda Öppna kassalåda Installation av OPOS Lägga till en ny skrivare Lägga till en ny kassalåda... 32

3 Ta bort Konfigurera Kontrollera status Exempelprogram Installation av JavaPOS Lägga till en ny skrivare Konfigurera en skrivare Lägga till en ny kassalåda Konfigurera en kassalådaenhet Serieportemulator Skapa en virtuell seriell port Konfigurera portemulatortjänsten Kontrollera status Ta bort en virtuell seriell port Bildlista Lägga till en bild Logotyper och beskärning Verktyget för logotyper Verktyget för beskärning Textbehandling Textaktiverare Sidslutsdetektering Streckkoder ITF-symbolramar Kontrollstreckslängd i UPC-A-symbol Kontrollstreckslängd i JAN/EAN-13-symbol Kontrollstreckslängd i CODE39-symbol Förhandsgranskning Använda journal och skriva ut flera anpassade kopior Utskrift av flera kopior Elektronisk journal Automatisk vändning Konfiguration i Windows 2000/XP (ESC/POS-läge) Översikt Öppna konfigurationstillämpningen Allmänna inställningar Standardinställningar för text Standardinställningar för utskrift Routing för utskriftsjobb Installation av drivrutin för Windows 98/Me Installation av USB Printing Support Installation av skrivardrivrutinen TSP100 futureprnt Använda skrivardrivrutinen för Windows 98/Me Konfiguration av skrivardrivrutinen Papperstyp Kapning sida (endast TSP143)... 73

4 Kapning dokument Utskriftskvalitet Pulsbredd för kontantfack Kontantfack Kontantfack Tvåfärgsutskrift Pappersstorlek Riktlinjer för formatering av dokument Versionshistorik... 83

5 1. Installation/avinstallation av drivrutin för Windows 2000/XP 1.1. Installation OBS! Du bör installera drivrutinen innan du ansluter skrivaren. För att du ska kunna använda TSP100 futureprnt tillsammans med en dator med Windows måste du först installera skrivardrivrutinen. För att installera skrivardrivrutinen klickar du på Installation på CD:ns autorun-meny eller kör installationsfilen som finns i mappen på CD-skivan (D:\Win2K_XP\setup.exe D motsvarar din CD-ROM-enhet). När installationsprogrammet startar visas fönstret ovan. Klicka på Nästa för att fortsätta. Välj användare och klicka sedan på Nästa för att fortsätta. 1

6 Välj installationsalternativet Normal för att vara säker på att alla alternativen i TSP100 futureprnt installeras. Klicka på Nästa för att fortsätta. Klicka på Installera för att starta installationen. Filerna och programmen installeras nu på datorn. Nu har alla drivrutiner och program installerats. Klicka på Slutför för att avsluta guiden. 2

7 Se Snabbinstallationshandboken som medföljde i förpackningen om du behöver ytterligare information om korrekt anslutning av skrivaren till datorn Avinstallation 1. Stäng av skrivaren. 2. Klicka på Start. 3. Välj Alla program -> StarMicronics -> Star TSP100 -> Avinstallera. 4. Avinstallationsprogrammet startar och all programvara som tillhör TSP100 raderas. 3

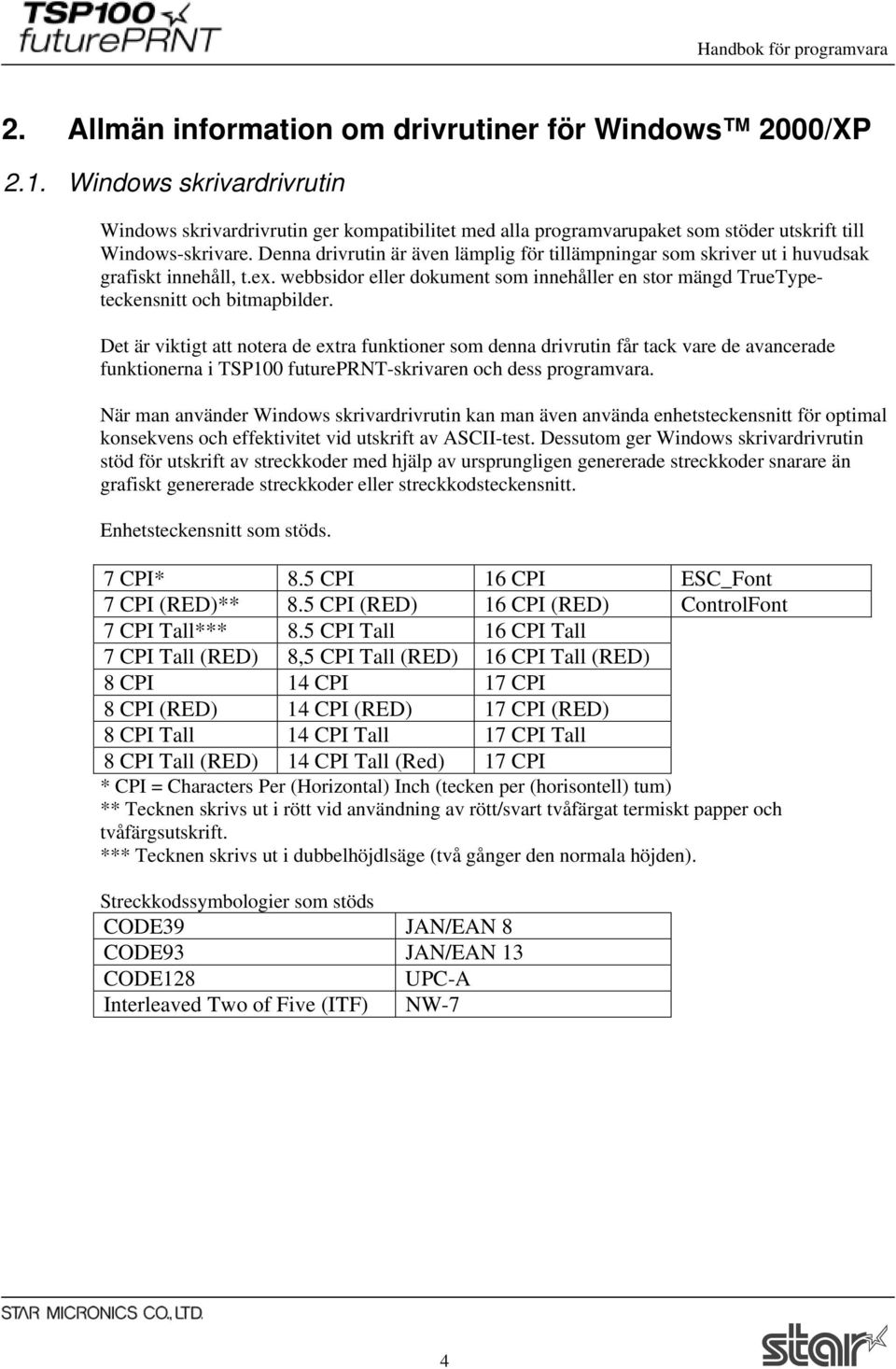

8 2. Allmän information om drivrutiner för Windows 2000/XP 2.1. Windows skrivardrivrutin Windows skrivardrivrutin ger kompatibilitet med alla programvarupaket som stöder utskrift till Windows-skrivare. Denna drivrutin är även lämplig för tillämpningar som skriver ut i huvudsak grafiskt innehåll, t.ex. webbsidor eller dokument som innehåller en stor mängd TrueTypeteckensnitt och bitmapbilder. Det är viktigt att notera de extra funktioner som denna drivrutin får tack vare de avancerade funktionerna i TSP100 futureprnt-skrivaren och dess programvara. När man använder Windows skrivardrivrutin kan man även använda enhetsteckensnitt för optimal konsekvens och effektivitet vid utskrift av ASCII-test. Dessutom ger Windows skrivardrivrutin stöd för utskrift av streckkoder med hjälp av ursprungligen genererade streckkoder snarare än grafiskt genererade streckkoder eller streckkodsteckensnitt. Enhetsteckensnitt som stöds. 7 CPI* 8.5 CPI 16 CPI ESC_Font 7 CPI (RED)** 8.5 CPI (RED) 16 CPI (RED) ControlFont 7 CPI Tall*** 8.5 CPI Tall 16 CPI Tall 7 CPI Tall (RED) 8,5 CPI Tall (RED) 16 CPI Tall (RED) 8 CPI 14 CPI 17 CPI 8 CPI (RED) 14 CPI (RED) 17 CPI (RED) 8 CPI Tall 14 CPI Tall 17 CPI Tall 8 CPI Tall (RED) 14 CPI Tall (Red) 17 CPI * CPI = Characters Per (Horizontal) Inch (tecken per (horisontell) tum) ** Tecknen skrivs ut i rött vid användning av rött/svart tvåfärgat termiskt papper och tvåfärgsutskrift. *** Tecknen skrivs ut i dubbelhöjdlsäge (två gånger den normala höjden). Streckkodssymbologier som stöds CODE39 JAN/EAN 8 CODE93 JAN/EAN 13 CODE128 UPC-A Interleaved Two of Five (ITF) NW-7 4

9 2.2. OPOS-drivrutin OPOS (OLE for Retail Point of Sale) skapades av branschledande företag som en enhetsstandard för POS-maskinvara. OPOS är en Win32-baserad arkitektur för åtkomst till POS-enheter. Fördelarna med den här standarden är enkel åtkomst till maskinvara, inte bara när det gäller utdata till enheterna, utan även när det gäller att avläsa enhetsstatus. OPOS-drivrutinen kan användas med alla befintliga OPOS-kompatibla tillämpningar. Star rekommenderar även OPOS-standarden för alla utvecklare som skapar Win32-baserade programvarutillämpningar för detaljhandeln. Stars OPOS-drivrutin är helt kompatibel med OPOS-standard version JavaPOS-drivrutin JavaPOS innehåller alla fördelarna i OPOS-standarden och gör dessutom att tillämpningarna kan användas oberoende av plattform. Eftersom drivrutinen är baserad på Java Virtual Machine är de lägsta systemkraven lägre, vilket även reducerar den totala systemkostnaden. Stars JavaPOS-drivrutin är helt kompatibel med OPOS-standard version 1.4. JavaPOSdrivrutinen kan användas med alla befintliga JavaPOS-tillämpningar och rekommenderas dessutom för utvecklare som skapar nya tillämpningar där plattformsoberoende och/eller enkel maskinvara är viktiga faktorer Star Port Emulator Star Port Emulator gör det möjligt att använda TSP100 futureprnt-skrivaren som seriell skrivare. Detta är särskild användbart i befintliga tillämpningar utan stöd för USB-utskrift. USBkompatibilitet krävs fortfarande på värdenheten, men själva tillämpningen behöver endast en seriell anslutning (COM-port) för utskrift. 5

10 3. Använda skrivardrivrutinen för Windows 2000/XP 3.1. Konfiguration av skrivardrivrutin Papperstyp Du kan välja längden på alla utskrivna sidor. Nedanstående inställningar finns. Papperstyp Standard Information Kvittens * Sidor har variabel längd (skrivs ut till sista raden). Kvitto Alla utskrivna sidor har samma längd. Fönster för inställning av papperstyp. 6

11 Kapningstyp för sida (endast TSP143) Du kan välja den kapningstyp som används längst ner på alla mellanliggande sidor (alla sidor fram till den sista). Nedanstående inställningar finns. Kapningstyp för sida Standard Information Ingen kapning * Inga mellanliggande sidor matas till saxen. Delvis kapning Alla mellanliggande sidor matas till saxen och klipps av delvis. Fönster för inställning av kapningstyp för sida. 7

12 Kapningstyp för dokument Du kan välja kapningstyp för den sista sidan. Nedanstående inställningar finns. < TSP143 > Kapningstyp för dokument Standard Information Ingen kapning Den sista sidan matas inte till saxen. Delvis kapning * Den sista sidan matas till saxen och klipps av delvis. < TSP113> Kapningstyp för dokument Standard Information Ingen kapning Den sista sidan matas inte till avrivningskanten. Avrivningskant * Den sista sidan matas till avrivningskanten. Fönster för inställning av kapningstyp för dokument. 8

13 Pulsbredd för kontantfack 1 Du kan välja längden på signalen för öppning av kassalådan som skickas från skrivaren till kassalåda 1. Nedanstående inställningar finns. Värde Standard Information 10 millisekunder Pulsbredden är inställd på 0,01 s. 100 millisekunder Pulsbredden är inställd på 0,1 s. 200 millisekunder * Pulsbredden är inställd på 0,2 s. 300 millisekunder Pulsbredden är inställd på 0,3 s. 400 millisekunder Pulsbredden är inställd på 0,4 s. 500 millisekunder Pulsbredden är inställd på 0,5 s. 600 millisekunder Pulsbredden är inställd på 0,6 s. 700 millisekunder Pulsbredden är inställd på 0,7 s. 800 millisekunder Pulsbredden är inställd på 0,8 s. 900 millisekunder Pulsbredden är inställd på 0,9 s millisekunder Pulsbredden är inställd på 1,0 s millisekunder Pulsbredden är inställd på 1,1 s millisekunder Pulsbredden är inställd på 1,2 s. Fönster för inställning av pulsbredden för kassalåda 1. 9

14 Kontantfack 1 Du kan välja huruvida du vill öppna kassalåda 1. Nedanstående inställningar finns. Läge Standard Information Öppna ej * Öppna inte kassalåda 1. Öppna före utskrift Öppna kassalåda 1 före utskrift. Öppna efter utskrift Öppna kassalåda 1 efter utskrift. Fönster för inställning av öppning kontantfack 1. 10

15 Kontantfack 2 Du kan välja längden på signalen för öppning av kassalådan som skickas från skrivaren till kontantfack 2. Nedanstående inställningar finns. Läge Standard Information Öppna ej * Öppna inte kassalåda 2. Öppna före utskrift Öppna kassalåda 2 före utskrift. Öppna efter utskrift Öppna kassalåda 2 efter utskrift. Fönster för inställning av öppning kontantfack 2. 11

16 3.2. Pappersstorlek Den här uppsättningen drivrutiner definierar två standardpappersstorlekar (inbyggda storlekar) A4 och letter samt fyra anpassade pappersstorlekar, och stödjer även användardefinierade pappersstorlekar. I nedanstående tabell anges de anpassade pappersstorlekarna som stöds av denna skrivardrivrutin. Inbyggda pappersstorlekar Bredd Längd 72 mm x 200 mm 72 mm 200 mm 72 mm x kvitto 72 mm mm 51 mm x 200 mm 51 mm 200 mm 51 mm x kvitto 51 mm mm A4 210 mm (utskriftsområde 72 mm) 297 mm Letter 8,5 tum (utskriftsområde 72 mm) 11 tum Pappersbredden ställs in som utskriftsområde. Om du t.ex. använder papper som är 80 mm brett, ställer du in pappersstorleken på 72 mm. För dagboksutskrift (utan ny sida) ställer du in pappersstorleken på 72 mm x kvitto eller 51 mm x kvitto och ställer in papperstypen på Kvitten. Användardefinierade storlekar skapas under Serveregenskaper som nås från mappen Skrivare i Windows. Du skapar en användardefinierad pappersstorlek enligt nedan. 1. Öppna mappen Skrivare i Windows. 2. Gå in på Arkiv och välj Serveregenskaper. 3. Gå in på fliken Format. 4. Markera kryssrutan Skapa ett nytt format. 5. Skriv in namnet på ditt nya format i fältet Formatnamn. 6. Välj måttsystem för de angivna värdena: Metriskt eller Engelskt. 7. Ange bredden för pappersformatet i fältet Bredd. 8. Ange höjden för pappersformatet i fältet Höjd. 9. Ange 0 i alla fält under Marginaler. 10. Klicka på Spara format för att spara det nya formatet. I nedanstående tabell anges den maximala pappersstorlek som användaren kan definiera. Bredd Längd 72 mm mm 12

17 3.3. Använda enhetsteckensnitt Skrivardrivrutinen i den här uppsättningen innehåller enhetsteckensnitt som är konstruerade efter skrivarens egenskaper. Dessa ger en tydligare utskrift än TrueType-teckensnitt. Eftersom enhetsteckensnitten är kompatibla med Star TSP600/TSP700/TSP800/TSP1000-serien, är det dessutom möjligt att uppnå samma utskriftsresultat som dessa skrivare. Det är viktigt att du väljer rätt teckensnittshöjd när du använder dessa enhetsteckensnitt. I nedanstående tabell finns de enhetsteckensnitt som stöds. Teckensnittsnamn Bredd (pixel) Höjd (pixel) Antal tecken 72 mm (576 punkter) Information Printer 17cpi Teckensnitt för termisk skrivare Printer 8.5cpi Printer 17cpi Tall Printer 8.5cpi Tall Printer 16cpi Printer 8cpi Printer 16cpi Tall Printer 8cpi Tall Printer 14cpi Printer 7cpi Printer 14cpi Tall Printer 7cpi Tall Printer 17cpi (RED) Printer 8.5cpi (RED) Printer 17cpi Tall (RED) Printer 8.5cpi Tall (RED) Printer 16cpi (RED) Printer 8cpi (RED) Printer 16cpi Tall (RED) Printer 8cpi Tall (RED) Printer 14cpi (RED) Printer 7cpi (RED) Printer 14cpi Tall (RED) Printer 7cpi Tall (RED) Control Enhetsteckensnitt för kontroll ESC-FONT UPC-E Enhetsteckensnitt för streckkoder UPC-A JAN/EAN JAN/EAN CODE ITF NW-7 (Codaber)

18 3.4. Använda kontrollteckensnitt Enhetsteckensnittet för kontroll används för kontroll inom ett dokument. Teckensnittet är inte avsett för utskrift av tecken Lista över kontrollteckensnitt I nedanstående tabell anges de enhetstecken för kontroll som stöds. Tecken Funktion A Öppna kassalåda 1 i 50 ms B Öppna kassalåda 1 i 100 ms C Öppna kassalåda 1 i 150 ms D Öppna kassalåda 1 i 200 ms E Öppna kassalåda 1 i 250 ms d Öppna kassalåda 2 i 200 ms 6 RM (radbrytning) 7 VR (vagnretur) F Fullständig kapning P Delvis kapning G Skriv ut NV-logo nr 1 H Skriv ut NV-logo nr 2 I Skriv ut NV-logo nr 3 J Skriv ut NV-logo nr 4 K Skriv ut NV-logo nr 5 Q Skriv ut NV-logo nr 1 dubbel bredd R Skriv ut NV-logo nr 2 dubbel bredd S Skriv ut NV-logo nr 3 dubbel bredd T Skriv ut NV-logo nr 4 dubbel bredd U Skriv ut NV-logo nr 5 dubbel bredd V Skriv ut NV-logo nr 1 hög W Skriv ut NV-logo nr 2 hög X Skriv ut NV-logo nr 3 hög Y Skriv ut NV-logo nr 4 hög Z Skriv ut NV-logo nr 5 hög [ Skriv ut NV-logo nr 1 dubbel bredd/hög ] Skriv ut NV-logo nr 2 dubbel bredd/hög ^ Skriv ut NV-logo nr 3 dubbel bredd/hög _ Skriv ut NV-logo nr 4 dubbel bredd/hög ` Skriv ut NV-logo nr 5 dubbel bredd/hög a Ställa in vänsterjustering b Ställa in centrering c Ställa in högerjustering e Ställa in 3 mm radavstånd (1/8 tum) f Ställa in 4 mm radavstånd (1/6 tum) g Välja internationell teckenuppsättning USA 14

19 h i j k l m n o p q r s t u v w x Välja internationell teckenuppsättning Frankrike Välja internationell teckenuppsättning Tyskland Välja internationell teckenuppsättning England Välja internationell teckenuppsättning Danmark I Välja internationell teckenuppsättning Sverige Välja internationell teckenuppsättning Italien Välja internationell teckenuppsättning Spanien I Välja internationell teckenuppsättning Japan Välja internationell teckenuppsättning Norge Välja internationell teckenuppsättning Danmark II Välja internationell teckenuppsättning Spanien II Välj internationell teckenuppsättning Latinamerika Välja utskrift på andra sidan Avbryta utskrift på andra sidan Markera kunddisplay Avmarkera kunddisplay Rensa kunddisplay 15

20 Använda kontrollteckensnitt Teckensnitt för kontroll används enligt nedan. - Välj teckensnittet för kontroll. 1. Välj kontrollteckensnitt från redigeringsprogrammets teckensnittslista. - Mata in teckensnittet för kontroll. 2. Skriv in tecknen för de skrivaruppgifter du vill utföra. Den angivna funktionen genomförs i utskrift. Exempel; Skriv in A: Öppna kassalåda 1 i 50 ms. Skriv in P: Partial Cut (Delvis kapning). 16

21 3.5. Streckkodsteckensnitt Efter utskrift av streckkoden trycks små tecken under streckkoden, men det visas inte några bilddata för streckkoden. Detta är endast tillgängligt när utskriftsläget är inställt på Star Line-läge. I läget Raster är inte denna inställning tillgänglig Lista över streckkodsteckensnitt I nedanstående tabell finns de enhetstecken för streckkoder som stöds samt tecken som kan användas. Streckkodstyp Antal tecken Teckenuppsättning UPC-E UPC-A JAN/EAN JAN/EAN CODE39 Ett eller flera 0 9 -,., <SP>, $, /, +, % A - Z Start / Stopp: * ITF Ett eller flera (jämna) 0 9 NW-7 (Codabar) Ett eller flera 0 9 -, $, :, /,., + A - D Det är inte nödvändigt att mata in start- och stoppkod, eftersom de matas in automatiskt Mata in streckkodsteckensnittet Mata in tecknet z i streckkodsteckensnittet för att avsluta streckkoden. Exempel Använd enhetsteckensnittet CODE39 och mata in följande. ap01234abcz a p 01234ABC z Indata Avsluta streckkod Streckkodsdata Höjdkod för enskild bokstav Breddparameter för enskild bokstav Varje parameter hänvisar till listan över parametrar för streckkodsteckensnitt på nästa sida. 17

22 Parametrar för enhetsteckensnitt för streckkod. Funktion Tecken för UPC-E, UPC-A, utskrift av CODE39 JAN/EAN-8, streckkod NW-7 JAN/EAN -13 a 2 punkter 2 punkter (6) b 3 punkter 3 punkter (9) c 4 punkter 4 punkter (12) d ej tillgänglig 2 punkter (5) e ej tillgänglig 3 punkter (8) f ej tillgänglig 4 punkter (10) g ej tillgänglig 2 punkter (4) h ej tillgänglig 3 punkter (6) i ej tillgänglig 4 punkter (8) ITF 2 punkter (5) 4 punkter (10) 6 punkter (15) 2 punkter (4) 4 punkter (8) 6 punkter (12) 2 punkter (6) 3 punkter (9) 4 punkter (12) Information Min. modulbredd Min. modulbredd Min. modulbredd Min. modulbredd Min. modulbredd Min. modulbredd Min. modulbredd Min. modulbredd Min. modulbredd o p q r s t u v z höjd: 32 punkter (4 mm) höjd: 64 punkter (8 mm) höjd: 96 punkter (12 mm) höjd: 128 punkter (16 mm) höjd: 160 punkter (20 mm) höjd: 192 punkter (24 mm) höjd: 224 punkter (28 mm) höjd: 255 punkter (31,9 mm) Avsluta kod (1Eh) Siffra inom () siffra är punkter för bred bredd 18

23 Använda streckkodsteckensnitt Enhetsteckensnittet för streckkoder används enligt nedan. - Välj streckkodsteckensnittet. 1. Välj enhetsteckensnitt för streckkod från redigeringsprogrammets teckensnittslista. - Mata in streckkodsteckensnittet. 2. Skriv in koden. Den angivna funktionen genomförs genom en utskrift. 19

24 3.6. Riktlinjer för formatering av dokument 1. Drivrutinen kräver inte några marginaler. Ställ in alla dokumentmarginaler på Drivrutinen stöder fyra typer av anpassade pappersstorlekar och användardefinierade pappersstorlekar. Du kan skapa en användardefinierad pappersstorlek under Serveregenskaper på menyn Arkiv i mappen Skrivare i Windows. Se Windows hjälpfunktion för information om hur du gör detta. Kom ihåg att det inte behövs några marginaler Att observera vid användning av MS Word Du kan inte använda enhetsteckensnitten korrekt i format Word 97 eller senare. För att använda enhetsteckensnitt sparar du dokumentet i format Word 6.0-/95. Gör så här: 1. Öppna Word, gå till Verktyg och klicka på Alternativ. 2. Gå till fliken Kompatibilitet, välj Microsoft Word 6.0/95 och klicka på OK. 20

25 Restriktioner och varningar 1. Använd endast en typ av enhetsteckensnitt per rad. 2. Skriv inte ut enhetsteckensnitt och grafik på samma horisontella rad. Det orsaker en skillnad mellan dokumentet som visas och dokumentet som skrivs ut. 3. När du använder enhetsteckensnittet för streckkoder visas tecknen endast på datorns skärm. Du kan se att det utskrivna resultatet kommer att vara en streckkod. Den här skillnaden kan leda till att dokumentet på skärmen och det utskrivna dokumentet skiljer sig något från varandra. 4. Enhetsteckensnittet för kontroll är inte avsett för utskrift av tecken. 21

26 4. Konfiguration i Windows 2000/XP (Star Line-läge) 4.1. Översikt Konfigurationstillämpningen TSP100 gör det möjligt att kontrollera utseendet på och innehållet i tryckta kvitton. Du kan göra separata inställningar för Star Line-läge och för ESC/POS-läge. I det här kapitlet beskrivs inställningarna som finns tillgängliga för Star Line-läge. För information om inställningar som är specifika för ESC/POS-läge, se kapitel Öppna konfigurationstillämpningen. Klicka på Start, Kontrollpanelen, Skrivare och fax. Högerklicka på skrivardrivrutinen för TSP100 och klicka sedan på Egenskaper. 22

27 Ett fönster med drivrutinens egenskaper öppnas. Välj fliken TSP Config och klicka sedan på knappen Launch Configuration Application (Öppna konfigurationstillämpning). Om flera TSP-skrivarenheter är anslutna, öppnas ett fönster för val av skrivare. Välj aktuell enhet och klicka på OK. Om endast en TSP-skrivare är ansluten öppnas inte detta fönster, utan du kommer direkt till fönstret för val av emulering. Du ombeds nu att ange vilken emulering du vill konfigurera, Star Line-läge (standard) eller ESC/POS-läge. Välj önskat läge och klicka på OK. Om du väljer Star Line-läge, öppnas konfigurationsfönstret som beskrivs i nedanstående avsnitt. Om du väljer ESC/POS-läge, öppnas konfigurationsfönstret som beskrivs i kapitel 5. 23

28 4.3. Information När konfigurationsfönstret öppnas visas informationssidan. Här visas skrivarens könamn (det skrivarnamn som används i Windows) och namnet på den emulering som konfigureras. Du kan öppna andra konfigurationssidor genom att klicka på motsvarande rubriker till vänster. 24

29 4.4. Allmänna inställningar Använd den här sidan för att göra standardinställningar för text och utskrift. De tillgängliga inställningarna beskrivs nedan. 25

30 Standardinställningar för text Format noll-tecken Välj om skrivaren ska skriva ut nollor med eller utan snedstreck. Välj antingen Standard (0) eller Struken (Ø). Internationell teckenuppsättning När du ändrar internationell teckenuppsättning ändras vissa tecken i teckentabellen så att de matchar de tecken som motsvarar det valda landet. Tecken som ofta ändras är tecken med accenter och valutasymboler. Teckentabell När du ändrar teckentabellen får du tillgång till olika specialtecken som är specifika för det aktuella språket. Teckenkodning Välj den teckenkodning som används av skrivaren. Du kan välja antingen kodning med 8-bitarstecken (vanliga för alla icke-asiatiska språk) eller några av de fyra tillgängliga kodningarna med 16 bitar (för motsvarande asiatiska språk). 26

31 Standardinställningar för utskrift Radavstånd Om radavståndet är inställt på 4 mm (standardinställning) lägger skrivaren till ett avstånd på 1 mm mellan varje rad av tecken som är 3 mm höga. Om avståndet är inställt på 3 mm, läggs inte något avstånd till och kvittona blir då kortare. Observera att dessa kvitton kan vara svårare att läsa. Utskriftsdensitet Genom att justera utskriftsdensiteten kan du justera kontrasten, för att kompensera för de olika nivåerna av känslighet hos de olika typerna och graderna av termiskt papper. Den rekommenderade inställningen är 100 %. Utskriftshastighet Beroende på tillämpning kan det vara nödvändigt att sänka utskriftshastigheten. Detta görs ofta för att justera kvaliteten på utskriften till den grad och typ av papper som används. Den rekommenderade inställningen är i de flesta fall Hög. 27

32 Utskriftsbredd Utskriftsbredden bör ställas in efter den pappersstorlek som används. Standardutskriftsbredden är 72 mm och ger 4 mm marginaler på båda sidor av 80 mm brett papper. Breddinställningen på 51 mm är lämplig om du använder tillvalet 58 mm papper som stöds av TSP100 futureprnt. 28

33 4.5. Skrivartest Från den här sidan kan du göra olika utskrifter av testkvitton. Använd den här funktionen för att testa eller demonstrera utskriftskapaciteten hos TSP100 futureprnt Standardteckenuppsättning Skriv ut en tabell med standardteckenuppsättningen för 8-bitarstecken för TSP100 futureprnt Streckkodsutskrift Skriv ut prover på alla tillgängliga streckkoder i TSP100 futureprnt Test av termohuvud Testar skrivarhuvudet genom helsvart utskrift i flera rader. Om provet har vertikala vita linjer i det svarta området, kan det betyda att skrivarhuvudet behöver rengöras eller repareras. Se handboken till skrivaren för mer information om rutinunderhåll. 29

34 Öppna kassalåda 1 Testar kassalåda Öppna kassalåda 2 Testar kassalåda 2. 30

35 4.6. Installation av OPOS OPOS-skrivardrivrutinen ingår i Windows installation av drivrutiner. Innan den kan användas med en OPOS-tillämpning måste dock skrivaren registreras. Om en kassalåda är ansluten till skrivaren, måste kassalådan registreras. Registrering av skrivaren och kassalådan sker i konfigureringsverktyget. 31

36 Lägga till en ny skrivare Klicka på Lägg till ny bredvid textrutan Enhetsnamn OPOS kvittoskrivare. Skriv in ett logiskt namn för OPOS-skrivaren i dialogrutan som visas. Klicka på OK för att lägga till den nya skrivaren Lägga till en ny kassalåda Ta bort Klicka på Lägg till ny bredvid textrutan OPOS kassalåda. Skriv in ett logiskt namn för OPOS-kassalådan i dialogrutan som visas. Klicka på OK för att lägga till den nya kassalådan. Knappen Ta bort gör det möjligt för dig att ta bort antingen en POS-skrivare eller en kassalåda. Markera helt enkelt önskad enhet och klicka på knappen Ta bort för att ta bort den från OPOSregistret. En dialogruta som bekräftar borttagningen visas innan enheten tas bort. 32

37 Konfigurera Knappen Konfigurera används för att skapa ett logiskt namn eller alias för alla enheter. I exemplet är skrivarens logiska namn FrontCounter TSP100 och det namnet används för att kontakta skrivaren i OPOS-tillämpningen Kontrollera status Med hjälp av knappen Kontrollera status kan du göra en systemkontroll för att kontrollera att skrivaren är ansluten och fungerar korrekt under OPOS. Efter den ursprungliga kontrollen skrivs ett testkvitto ut för att visa att skrivaren skriver ut och fungerar som den ska. 33

38 Exempelprogram Du kan använda exempelprogrammet för att demonstrera utskrift, men det fungerar även som en guide över hur TSP100 futureprnt fungerar med en OPOS-tillämpning. För att starta exempelprogrammet väljer du först enhet i listrutan. Följ sedan anvisningarna nedan. 1. Klicka på Open (Öppna) för att öppna OPOSenheten. 2. Klicka på Claim (Begära) för att begära enheten för användning i exempelprogrammet. 3. Klicka på DeviceEnabled (True) (Enhet aktiverad, Sant) för att aktivera enheten för utskrift. Klicka på en av eller alla nedanstående knappar för att skriva ut respektive exempel. OPOS Properties Print (Utskrift av OPOSegenskaper) Skriver ut en lista över tillgängliga OPOS-egenskaper och information om huruvida de stöds av TSP100 futureprnt. OPOS CharacterSet Print (Utskrift av OPOSteckenuppsättning) Skriver ut tabeller med alla tillgängliga OPOS-teckenuppsättningar. OPOS Methods Print (Utskrift av OPOS-metoder) Skriver ut en lista över de OPOS-metoder som stöds. OPOS ESC Sequences Print (Utskrift av OPOS ESCsekvenser) Skriver ut en lista (med exempel) på de ESC-sekvenser som stöds. Sample Print (Testutskrift) Skriver ut ett test på ett typiskt försäljningskvitto. För att avsluta exempelprogrammet följer du anvisningarna nedan. 1. Klicka på DeviceEnabled (False) (Enhet aktiverad, falskt) för att avaktivera enheten i tillämpningen. 2. Klicka på Release (Frigör) för att göra enheten tillgänglig för andra OPOS-tillämpningar. 3. Klicka på Close (Stäng) för att avsluta anslutningen mellan exempelprogrammet och OPOS. Klicka till sida på Exit (Avsluta) för att stänga exempelprogrammet. 34

39 4.7. Installation av JavaPOS JavaPOS-skrivardrivrutinen ingår i Windows installation av drivrutiner. Innan den kan användas med en JavaPOS-tillämpning måstedock skrivaren registreras. Om en kassalåda är ansluten till skrivaren, måste kassalådan registreras. Registrering av skrivaren och kassalådan sker i konfigureringsverktyget. 35

40 Lägga till en ny skrivare Klicka på Lägg till bredvid textrutan Kvittoskrivare. Skriv in ett logiskt namn för JavaPOS TM -skrivaren i dialogrutan som visas. Klicka på OK för att lägga till den nya skrivaren Konfigurera en skrivare Markera önskad enhet och klicka på Konfigurera bredvid textrutan Kvittoskrivare. Om du markerar alternativet för Skriv ut markerade block kan du verifiera alla utskriftsjobb som gjorts via skrivaren Lägga till en ny kassalåda Klicka på Lägg till bredvid textrutan Kassalåda. Skriv in ett logiskt namn för JavaPOS -kassalådan i dialogrutan som visas. Klicka på OK för att lägga till den nya kassalådan. 36

41 Konfigurera en kassalådaenhet Markera önskad enhet och klicka på Konfigurera bredvid textrutan Kassalåda. Status Markera kryssrutan Status för att aktivera övervakning av tvingande brytare om kassalådan stödjer detta. Aktiv Markera kryssrutan Aktiv för att välja om öppen inställning av tvingande brytare ska tolkas som öppen eller stängd kassalåda. Lådnummer Välj om den markerade kassalådan ska tolkas som Kassalåda 1 eller Kassalåda 2. Pulsbredd på aktiveringssignal Välj hur länge signalen för öppning av kassalådan ska skickas. Paus efter aktivering Välj hur lång pausen mellan signalerna för öppning av kassalåda ska vara. 37

42 4.8. Serieportemulator Star Port Emulator gör att TSP100 futureprnt kan användas med befintliga programvarulösningar utan stöd för USB-skrivare. Den här funktionen möjliggörs av Star Port Emulator som gör att USB-porten kan användas som en seriell port (COM). Obs! Utskrift med hjälp av skrivardrivrutinen kommer att stoppas tillfälligt när du använder den seriella porten som skapas av tjänsten. 38

43 Skapa en virtuell seriell port Klicka på Lägg till port för att öppna dialogrutan där du ska skriva in portens namn. Skriv in ett namn för porten. Namnet du väljer bör vara jämförbart med de förväntade portnamnen för POS-tillämpningen. (t.ex. COM3). När du har skrivit in namnet klickar du på OK. Klicka till sist på Aktivera ändringar för att aktivera det nya namnet. 39

44 Konfigurera portemulatortjänsten Som standard är portemulatortjänsten avaktiverad. För att du ska kunna använda portemulatorn måste tjänsten vara inställd på alternativet Manuell eller Automatisk. Alternativet Automatisk är det vanligaste alternativet, eftersom det aktiveras varje gång systemet startas. För manuell drift måste tjänsten startas manuellt innan den kan användas. När du avslutar tjänsten kontrollerar du att inga tillämpningar som använder virtuella serieportar är öppna. Om du inte gör det, kan det uppstå fel när du startar tjänsten igen Kontrollera status Klicka på Kontrollera status för att göra en portkontroll. På så sätt kan du kontrollera om den angivna porten är öppen och om den fungerar Ta bort en virtuell seriell port Markera önskad port och klicka på Ta bort port för att ta bort den från systemet. Klicka sedan på Aktivera ändringar för att slutföra processen. 40

45 4.9. Bildlista Bildlistan möjliggör köplacering av bitmapbilder (jpg, gif, bmp) för automatisk utskrift vid ett senare tillfälle. Ett oändligt antal bilder kan ligga i kö för att det ska gå snabbt och enkelt att hämta dem vid utskrift Lägga till en bild Klicka på Lägg till ny för att bläddra och lägga till en bild i listan. Välj önskad bild och klicka på Öppna för att öppna bilden i bildimporteringsfunktionen. 41

46 Använd bildimporteringsfunktionen för att göra följande: Ge bilden ett unikt namn i fältet Bild-ID. Justera bildens bredd i steg om 1/8 mm med hjälp av skjutreglaget Bredd. Välj önskad felspridningsmetod. Justera inställningarna för felspridning till önskad bildkvalitet. Obs! Varje felspridningsmetod har olika justeringsalternativ. För bästa möjliga resultat rekommenderar vi att du experimenterar med inställningarna för att se vilka inställningar som fungerar bäst med varje bild. När du har justerat bilden färdigt klickar du på Använd bild för att lägga till bilden i bildlistan och göra den tillgänglig för användning i verktyget för logotyper och beskärning i TSP100 futureprnt. 42

47 4.10. Logotyper och beskärning Du kan använda verktygen för logotyper och beskärning om du vill skriva ut bilder längst upp på kvitton (logotyper) och längst ner på kvitton (kuponger). Möjligheten att beskära ett kvitto för att ta bort vitt område eller logotyp/kupong kan även konfigureras här Verktyget för logotyper Klicka på Lägg till bredvid textrutan Bildlista för kvittots överdel för att lägga till bilder för utskrift överst från bildlistan. Välj en bild från din lista över tillgängliga bilder, välj önskat alternativ för Justering och klicka sedan på Använd. Upprepa processen och klicka på Välj bredvid textrutan Koppla bild för att välja en kopplingsbild. 43

48 Välj Alternera för att ändra till nästa bild på varje utskrivet kvitto. Välj Skriv ut alla för att skriva ut alla bilder i respektive lista på varje kvitto. När du har valt övre bild, nedre bild och/eller kopplingsbild klickar du på Aktivera ändringar på sidan Logotyper och beskärning i konfigureringsverktyget för att spara. Bildlista för kvittots överdel Bilder som kommer att skrivas ut längst upp på varje kvitto. Bildlista för kvittots nederdel Bilder som kommer att skrivas ut längst ner på varje kvitto. Koppla bild Bilder som visas som bakgrund på varje kvitto Verktyget för beskärning Verktyget för beskärning använder smart hantering av marginaler för att eliminera pappersslöseri genom att styra hur skrivaren matar papper mellan utskrift och avklippning. 44

49 Mata in det ungefärliga måttet på det tomma området längs upp på kvittot (i mm). Beskärningsverktyget eliminerar sedan det området från varje kvitto, vilket reducerar den mängd papper som används för varje kvitto och ökar det antal kvitton som kan skrivas ut från varje pappersrulle Textbehandling Med hjälp av konfigurationspanelen för textbehandling kan du ställa in alternativ som gör det möjligt för TSP100 att upptäcka vissa textnycklar och modifiera varje kvitto utifrån dessa. Du kan även använda panelen för att konfigurera hur TSP100 futureprnt känner av slutet av sidan så att kvitton kan buffras och modifieras fullständigt Textaktiverare För att modifiera kvitton baserat på innehåll måste du ange textnycklar som fungerar som aktiverare. Klicka på knappen Lägg till nyckel för att ange en ny textnyckel. När du är nöjd med innehållet i textnyckeln klickar du på OK för att lägga till den i Textnyckellistan. 45

50 Konfigurationsalternativen aktiveras med den textnyckel som är markerad. Dessa alternativ och dess funktioner beskrivs nedan. Byt mot ersättningstext När det här alternativet är aktiverat kan du byta ut den valda textnyckeln med en ny sträng. Detta kan vara användbart om det t.ex. finns gamla telefon- eller adressuppgifter som behöver ändras i en befintlig tillämpning som inte kan ändras genom programmering. Ändra kopplingsinställning När den här inställningen är aktiverad kan du ändra kopplingsbilden som har valts i avsnittet Logotyper och beskärning eller avaktivera kopplingen helt och hållet för det aktuella kvittot. Ändra kuponginställningar När den här inställningen är aktiverad kan du lägga till en kupong längst ner på kvittot eller avaktivera utskriften av kupong helt och hållet för det aktuella kvittot. 46

51 Sidslutsdetektering Du kan välja hur TSP100 futureprnt ska känna av slutet av kvittot. Kommandon för klippning eller frammatning till avrivningskant Markera det här alternativet om TSP100 futureprnt ska betrakta kommandot Klipp av som en indikation på att kvittot är slut. Kommando för ny sida Markera det här alternativet om TSP100 futureprnt ska betrakta kommandot Ny sida som en indikation på att kvittot är slut. Flera radbrytningar i följd Markera det här alternativet om TSP100 futureprnt ska betrakta ett visst antal radbrytningar (kan ställas in av användaren) som en indikation på att kvittot är slut. Ange antal radbrytningar för aktiveringen i textrutan Flera radbrytningar i följd. Avgränsare Aktivera <1Bh><1Fh>p-kommandon som sidslutsflaggor. 47

52 4.12. Streckkoder Du kan skriva ut streckkoder på tre olika sätt. Det bästa sättet är att skriva ut streckkoder med hjälp av kontrollkoder genom programmering direkt i skrivaren. Du kan även skriva ut streckkoder med hjälp av det inbyggda skrivarteckensnittet för streckkoden. Det sista sättet är att skriva ut streckkoder med hjälp av ett streckkodsteckensnitt på värddatorn. Att skriva ut med hjälp av kontrollkoder eller det inbäddade skrivarteckensnittet ger den bästa och mest konsekventa kvaliteten och läsbarheten. Streckkoder som har skrivits ut med streckkodsteckensnitt (ofta TrueType-teckensnitt) kan se matta ut om konfigurationen inte är korrekt. När du skriver ut streckkoder kan du använda nedanstående inställningar för att modifiera utseendet på streckkoderna som skrivs ut. 48

53 ITF-symbolramar Symbolramar hjälper till att se till att streckkoden inte läses in fel, eftersom de förhindrar delvis skanning. ITF-streckkod utan symbolramar ITF-streckkod med symbolramar Kontrollstreckslängd i UPC-A-symbol Kontrollstreck fungerar som referenspunkter för skannern för att underlätta korrekt avläsning av streckkoden. UPC-A-streckkod utan utökade kontrollstreck UPC-A-streckkod med 2 mm utökade kontrollstreck 49

54 Kontrollstreckslängd i JAN/EAN-13-symbol Kontrollstreck fungerar som referenspunkter för skannern för att underlätta korrekt avläsning av streckkoden. JAN/EAN-13-streckkod utan utökade kontrollstreck JAN/EAN-13-streckkod med 2 mm utökade kontrollstreck Kontrollstreckslängd i CODE39-symbol Kontrollstreck fungerar som referenspunkter för skannern för att underlätta korrekt avläsning av streckkoden. CODE39-streckkod utan utökade kontrollstreck CODE39-streckkod med 2 mm utökade kontrollstreck 50

55 4.13. Förhandsgranskning Använd den här funktionen för att ställa in förhandsgranskning av utskriftsresultat på skärmen före utskrift. Aktivera förhandsgranskning Markera kryssrutan för att aktivera visning av utskriftsresultat på skärmen före utskrift. Observera att resten av inställningarna på den här sidan endast är aktiverade om den här rutan är markerad. Förhandsgranskningsläge Med hjälp av den här inställningen kan du förhandsgranska innehållet i utskriftsjobb och skicka dem till skrivaren samtidigt. Du kan även välja att endast förhandsgranska. Papperstyp (i färgläge) 51

56 Beroende på den typ av papper och det färgläge som används kan det vara nödvändigt att emulera färgen för vissa papperstyper i förhandsgranskningsfönstret. 52

57 4.14. Använda journal och skriva ut flera anpassade kopior Använd den här sidan för att ställa in alternativ för journal och utskrift av flera kopior Utskrift av flera kopior Med hjälp av den här funktionen kan du skriva ut upp till fyra anpassade kopior tillsammans med originalkvittot. Du kan ställa in särskilda bilder för sidhuvud, sidfot och kopplingsbild för alla dessa kopior och de kan aktivera eller avaktivera utskrift separat för var och en av dessa kopior. Automatiska multipla kopior Avmarkerad kryssruta: Skrivaren skriver endast ut originalkvittot, utan kopior. Alla inställningar som har gjorts på flikarna ignoreras. Markerad kryssruta: Skrivaren skriver ut originalet samt upp till fyra anpassade kopior (upp till fem utskrifter totalt). Utskriften av anpassade kopior avgörs av informationen i fälten på inställningsflikarna. 53

58 Inställningsflikar Använd dessa flikar för att ställa in bilder för varje anpassad kopia och för att avgöra vilka av dessa kopior som du vill skriva ut. Obs! Skrivaren skriver ut originalet först och skriver sedan ut de aktiverade anpassade kopiorna i följande ordning: Första kopian, om den är aktiverad, Andra kopian, om den är aktiverad osv. Kopior som inte är aktiverade hoppas över. Exempel: Om den första och tredje kopian är avaktiverade och den andra och fjärde kopian är aktiverade, skriver skrivaren ut originalet följt av den kopia som finns definierad under fliken Andra kopian och sist skrivs kopian som finns definierad under fliken Fjärde kopian ut. På varje flik finns nedanstående inställningar. Aktivera: Sidhuvudsbild: Sidfotsbild: Slå samman bild: Markera den här kryssrutan för att aktivera utskrift av motsvarande kopia. Om den här kryssrutan inte är markerad, skrivs kopian inte ut. Välj en bild som ska skrivas ut som sidhuvud på motsvarande kopia. Välj en bild som ska skrivas ut som sidfot på motsvarande kopia. Välj en bakgrundsbild som ska skrivas ut på motsvarande kopia. Du väljer bilder från Bildlista. För att du ska kunna välja en bild måste du först lägga till den i listan, enligt anvisningarna i 4.9 ovan. För att välja bilden klickar du på knappen Markera på respektive flik. 54

59 Då öppnas dialogrutan Välj en bild. Välj önskad bild i bildlistan och klicka på Använd. Bildens namn visas nu i motsvarande område på flikarket. För att ta bort en bild klickar du på knappen Töm på respektive flik Elektronisk journal Med hjälp av den här funktionen kan du spara elektroniska kopior av utskrivna kvitton. Använd det här inställningsområdet för att aktivera eller avaktivera journalsfunktionen samt för att visa kvittokopior som finns sparade i journalen. 55

60 Aktivera journal Om den här kryssrutan är markerad, sparar datorn kopior av de kvitton som skrivs ut. Visa journal Visa journal kan du öppna fönstret Journal. Klicka på knappen Sök. Dialogrutan nedan visas. Ange startdatum för sökningen och klicka på OK. Ange sedan slutdatum för sökningen och klicka på OK. 56

61 Till vänster väljer du den kopia som du vill visa. Motsvarande utskriftsbild visas i området Förhandsgranska. Om du vill skriva ut bilden, klickar du på Skriv ut. Obs! Utskriftsinformation från dagboken sparas i nedanstående mapp. [%APPDATA%]\Star\TSP100\Journal t.ex. i engelska Windows C:\Documents and Settings\user1\Application Data\Star\TSP100\Journal (C motsvarar din hårddisk.) [%APPDATA%]: Namnet på den här mappen varierar beroende på den dator som används, det konto som användaren är inloggad på samt språk för Windows. Du kan kontrollera den här mappen genom att använda kommandot set i kommandotolken. C:\>set : APPDATA=C:\Documents and Settings\user1\Application Data : 57

62 4.15. Automatisk vändning Om du placerar skrivaren upprätt eller monterar den på väggen, markerar du kryssrutan för att invertera utskriften. Om kryssrutan är markerad, skrivs kvitton ut nerifrån och upp, så att de är lättare att presentera dem korrekt för kunden. 58

63 5. Konfiguration i Windows 2000/XP (ESC/POS-läge) 5.1. Översikt Konfigurationen av ESC/POS-läge är i de flesta hänseenden identisk med konfiguration i Star Line-läge, som förklaras i föregående kapitel. I det här kapitlet beskrivs endast de fönster, förfarande och inställningar som är specifika för ESC/POS-läge. För övrig information, se kapitel 4, Konfiguration i Windows 2000/XP (Star Line-läge) Öppna konfigurationstillämpningen. Information om hur du öppnar tillämpningen finns i avsnittet 4.2. När dialogrutan Välj en emulering öppnas väljer du ESC/POS mode (ESC/POS-läge) och klickar på OK. Nu öppnas konfigurationsfönstret för ESC/POS-läge. Sidan Information visas. 59

64 5.3. Allmänna inställningar Använd den här sidan för att göra standardinställningar för text och utskrift. De inställningar som beskrivs nedan är specifika för ESC/POS-läge Standardinställningar för text Internationell teckenuppsättning Standard (standard): Välja standardteckensnitt. Struken: Välja ett rundare, kraftigare teckensnitt. Teckenavstånd (höger) 0 (standard) till 3 punkter Använd den här funktionen för att lägga till extra utrymme (i punkter) till höger om varje tecken. Extra avstånd kan förbättra utskriftens utseende när du använder stora teckensnitt. 60

65 Standardinställningar för utskrift Tecken/rad (teckensnitt A) 42 tecken (standard): Standard för ESC/POS-läge. 48 tecken: Standard för Star Line-läge. Upplösningsbreddsteg Star standard: Använda standardupplösningen för Star Line-läge. Tecknen är mindre än på äkta ESC/POS-skrivare, så det utskrivna kvittot är mindre och höger marginal är bredare. ESC/POS-kombatibel (standard): Marginaler och radbredd är desamma som på en typisk ESC/POS-skrivare. Tecknen har samma storlek som med Star Line standard, men utfyllnad läggs till så att utskriftsområdet tar upp samma område som en äkta ESC/POS-skrivare. 61

66 5.4. Routing för utskriftsjobb Om du vill använda ESC/POS-utskrift måste du markera kryssrutan Aktivera ESC/POS-routing enligt bilden nedan. Om den här rutan förblir omarkerad kan vissa tillämpningar använda Star Line-tolkning, vilket resulterar i felaktiga utskrifter. VIKTIGT: Om du vill använda ESC/POS-utskrift, måste du markera den här kryssrutan. 62

67 6. Installation av drivrutin för Windows 98/Me 6.1. Installation av USB Printing Support När du har laddat en pappersrulle, ansluter du skrivaren till värddatorn enligt instruktionerna på installationsbladet. När du slår på skrivaren startar Windows Add New Hardware Wizard (guiden Lägg till maskinvara). Nedan beskrivs hur du installerar USB Printing Support. STEG 1: Ansluta USB-kabeln 1. Stäng av skrivaren. 2. Se till att datorn är på (Windows 98/Me). 3. Sätt i TSP100 Software CD. 4. Anslut skrivaren till datorn via USB-kabeln. STEG 2: Slå på skrivaren Slå på skrivaren. Installationsguiden för USB-drivrutinen körs automatiskt. Se till drivrutinen för USB-skrivaren kan hämtas och klicka på knappen Next (Nästa). STEG 3: Klicka på knappen Next (Nästa). 63

68 STEG 4: Välja den mapp där USB-drivrutinen finns Ange var USB Printing Support finns. Klicka på knappen Browse (Bläddra) och välj mapp. Mapp: [CD-enhet]:\Win9X\Driver\USBPrint STEG 5: Kontrollera att USB Printing Support visas och klicka på knappen Next (Nästa). 64

69 STEG 6: Installationen av USB Printing Support är slutförd. Klicka på knappen Finish (Slutför). Installationen av USB Printing Support är slutförd. Efter installation av USB Printing Support börjar installationen av skrivardrivrutinen TSP100 futureprnt automatiskt. 65

70 6.2. Installation av skrivardrivrutinen TSP100 futureprnt När du har installerat USB Printing Support ska Add new Hardware Wizard (guiden Lägg till maskinvara) öppnas igen. Den här gången söker den efter drivrutiner för TSP100 futureprnt. Om guiden inte startar, kontrollerar du att skrivaren är ansluten och påslagen, sedan startar du om datorn. STEG 1: Automatisk installation med Plug and Play Kontrollera skrivarens namn och klicka sedan på knappen Next (Nästa). STEG 2: Klicka på knappen Next (Nästa). 66

71 STEG 3: Ange den plats (mappnamn) där skrivardrivrutinen finns Ange installationsmappen för skrivardrivrutinen TSP100 futureprnt. Klicka på knappen Browse (Bläddra) och välj mapp. Engelsk version mappen: [CD-enhet]:\Win9X\Driver\PrinterDriver\English Japansk version mappen: [CD Drive]:\Win9X\Driver\PrinterDriver\Japanese STEG 4: Kontrollera skrivardrivrutinens namn och klicka sedan på knappen Next (Nästa). 67

72 STEG 5: Specificera skrivarikonen Ändra namnet på skrivarikonen enligt Windows-guiden om så önskas och klicka sedan på Next (Nästa). Du kan ställa in den här skrivaren som standardskrivare. Ange skrivare STEG 6: Specificera testutskrift Välj Yes (Ja) om du vill skriva ut en testsida. I annat fall svarar du No (Nej). Klicka på knappen Finish (Slutför). 68

73 STEG 7: Installation av USB Port Monitor och skrivardrivrutinen för TSP100 futureprnt (om meddelandet visas). Klicka på knappen OK utan att lägga i CD-skivan. Ange mappen med skrivardrivrutinen som angavs i STEG 3. STEG 8: Begäran om CD-skivan för Windows operativsystem Om den här dialogrutan visas, sätter du i installations-cd-skivan för Windows. OBS! Ofta visas dialogrutan i STEG 9. Om nedanstående dialogruta visas kontrollerar du beteckningen på den enhet där du lade i CDskivan för Windows

74 STEG 9: Avsluta installationen Avsluta installationen av skrivardrivrutinen enligt Windows-guiden. Om du väljer att skriva ut en testsida, visas nedanstående dialogruta. Klicka på Finish (Slutför) för att avsluta New Hardware wizard (guiden Lägg till maskinvara). 70

75 7. Använda skrivardrivrutinen för Windows 98/Me 7.1. Konfiguration av skrivardrivrutinen Drivrutinen har flera olika funktioner. Du kan ställa in alla dessa funktioner på flikarna för drivrutinens egenskaper. Följ nedanstående anvisningar för att öppna konfigurationsfönstret för skrivardrivrutinen i läget Raster. 1. Välj alternativet Printers and Faxes (Skrivare och fax) på Start-menyn. 2. I den här mappen finns ikoner för alla installerade skrivare. Högerklicka på ikonen för TSP100 och välj Properties (Egenskaper). 3. När fönstret med skrivarens egenskaper öppnas väljer du fliken Device Settings (Enhetsinställningar). Nedan beskrivs funktionen Raster mode (Rasterläge). 71

76 Papperstyp Du kan välja längden på alla utskrivna sidor. Nedanstående inställningar finns. Papperstyp Standard Information Receipt (Kvittens) * Varje sida kan skrivas ut med olika längd till sista raden. Ticket (Kvitto) Varje sida kan skrivas ut med samma längd. Fönster för inställning av papperstyp. 72
