3 Innehållsförteckning 1 Introduktion Beskrivning av funktion Värme Framledningstemperatur Integralstyrning Tillsatsvärme Värmestopp Rumsåterkoppling, nattsänkning och förskjutning Temperaturbegränsning tvångsstart och tvångsstopp Varmvatten Grundinställningar Systeminställningar Varmvattenberedning Top-Up funktion System med varmvattenväxlare och WCS Slutvattenberedare med TWC Driftsrestriktioner Tidsrestriktioner Returtemperatur Flödesvakt / Tryckvakt Övervakning köldbärartemperatur Shuntgrupper Utomhuskompenserad kurva Kurva med sommarstopp Konstanthållande värme Konstanthållande kyla Kyla Kyltank och integralstyrning Värmedumpning Kylkretsreglering Blockering av kyla Handhavande Operatörspanelen Menyer Larm Driftläge Information Inställningar Värmepump Värme Tillsatsvärme Värmestopp Brineövervakning Varmvatten WCS TWC Shuntar Kyla Manuell styrning Expansionsenheter Slavpumpar WCS, TWC och Kyla Shuntar Systeminställningar Serienummer Menynavigering Klocka Lösenord Nätverk Epost Sms Omstart Fabriksinställningar Lokal backup Version Mjukvaruuppdatering Återställ lösenord Språk Drifttagande Grundläggande inställningar Master eller slav Inställningar i varje värmepump Tillsatsvärme Expansionsmoduler Kyla Funktionstest Kontroll av givare Kontroll av aktuatorer Driftsättning Intrimning Överordnade styrsystem OPC-server för koppling mot SCADA-system Larmhantering via e-post Styrning från överordnad PLC Larmrelä Larmförteckning Digitala in och utgångar Menyöversikt U3532 Thermia 3

4 4 Thermia 086U3532

5 1 Introduktion WM HPC är det styrsystem som sitter i och styr värmepumpen. Styrsystemet kan arbeta antingen som master eller som slav. En pump i varje anläggning, som kan bestå av en eller upp till åtta värmepumpar, ska vara konfigurerad som master. De övriga ska vara konfigurerade som slavar. Ett styrsystem i master-läge kan förutom slavvärmepumpar styra expansionsmoduler för varmvattenladdning (WCS), tappvarmvattenkontroll (TWC), kyla samt upp till åtta shuntmoduler. Den WM HPC som är utsedd att vara master styr anläggningens systemframledningstemperatur. Till denna kopplas därför utetempgivare, systemframledningsgivare och systemets cirkulationspump. Masterpumpen kan även styra tillsatsvärme, från el, fjärrvärme eller en olje- eller annan typ av brännare. WM HPC har en display där man kan se och ändra inställningar, larm, temperaturer mm. WM HPC har även ett webb-baserat användargränssnitt som låses upp genom att man köper en särskild licens för detta. Webbgränssnittet gör att man kan övervaka anläggningen och ändra inställningar via nätverk, telefonmodem eller Internet från vilken dator som helst med en webbläsare. När webbgränsnittet är upplåst så kan man även få larm från anläggningen som e-post. 086U3532 Thermia 5

6 6 Thermia 086U3532

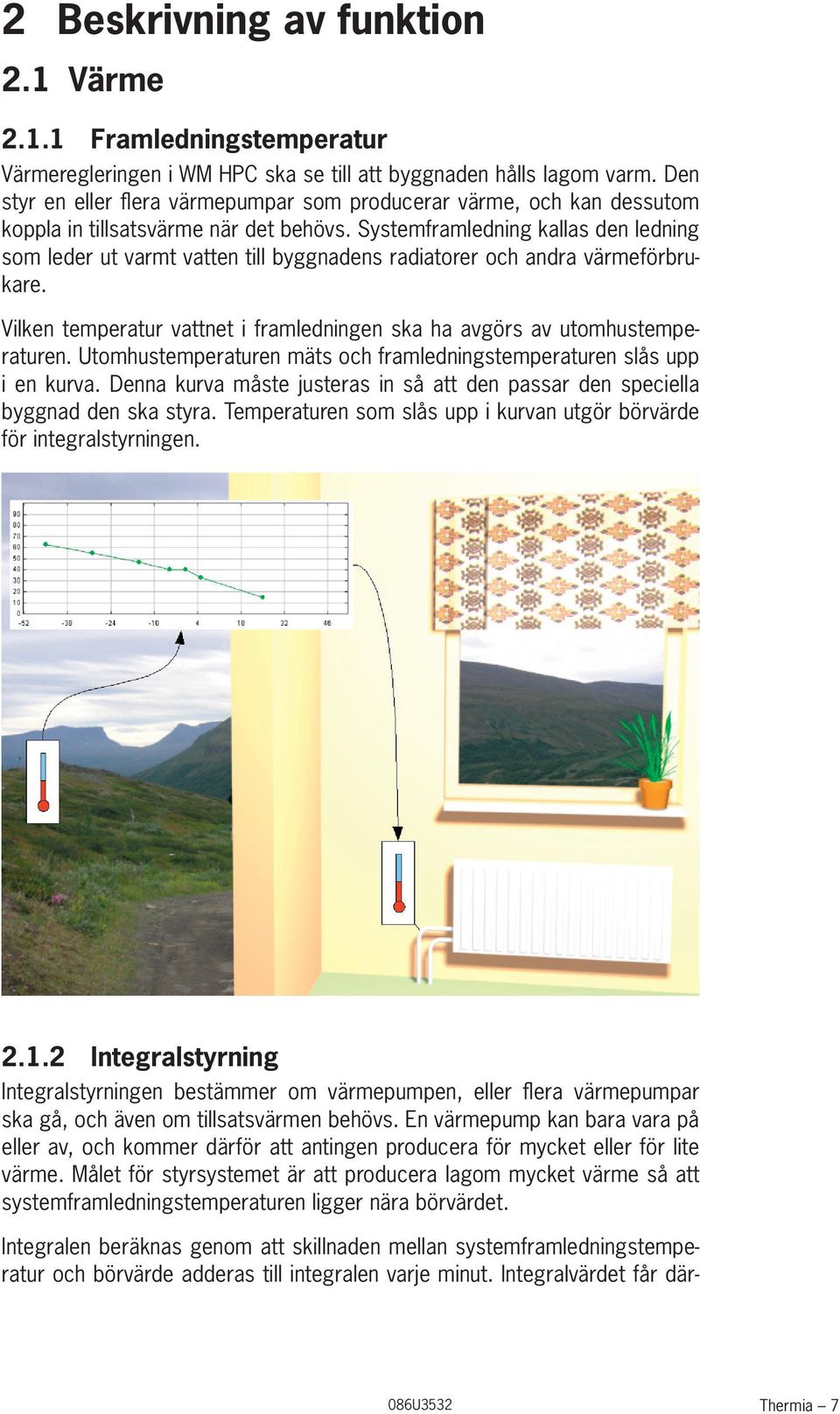

7 2 Beskrivning av funktion 2.1 Värme Framledningstemperatur Värmeregleringen i WM HPC ska se till att byggnaden hålls lagom varm. Den styr en eller flera värmepumpar som producerar värme, och kan dessutom koppla in tillsatsvärme när det behövs. Systemframledning kallas den ledning som leder ut varmt vatten till byggnadens radiatorer och andra värmeförbrukare. Vilken temperatur vattnet i framledningen ska ha avgörs av utomhustemperaturen. Utomhustemperaturen mäts och framledningstemperaturen slås upp i en kurva. Denna kurva måste justeras in så att den passar den speciella byggnad den ska styra. Temperaturen som slås upp i kurvan utgör börvärde för integralstyrningen Integralstyrning Integralstyrningen bestämmer om värmepumpen, eller flera värmepumpar ska gå, och även om tillsatsvärmen behövs. En värmepump kan bara vara på eller av, och kommer därför att antingen producera för mycket eller för lite värme. Målet för styrsystemet är att producera lagom mycket värme så att systemframledningstemperaturen ligger nära börvärdet. Integralen beräknas genom att skillnaden mellan systemframledningstemperatur och börvärde adderas till integralen varje minut. Integralvärdet får där- 086U3532 Thermia 7

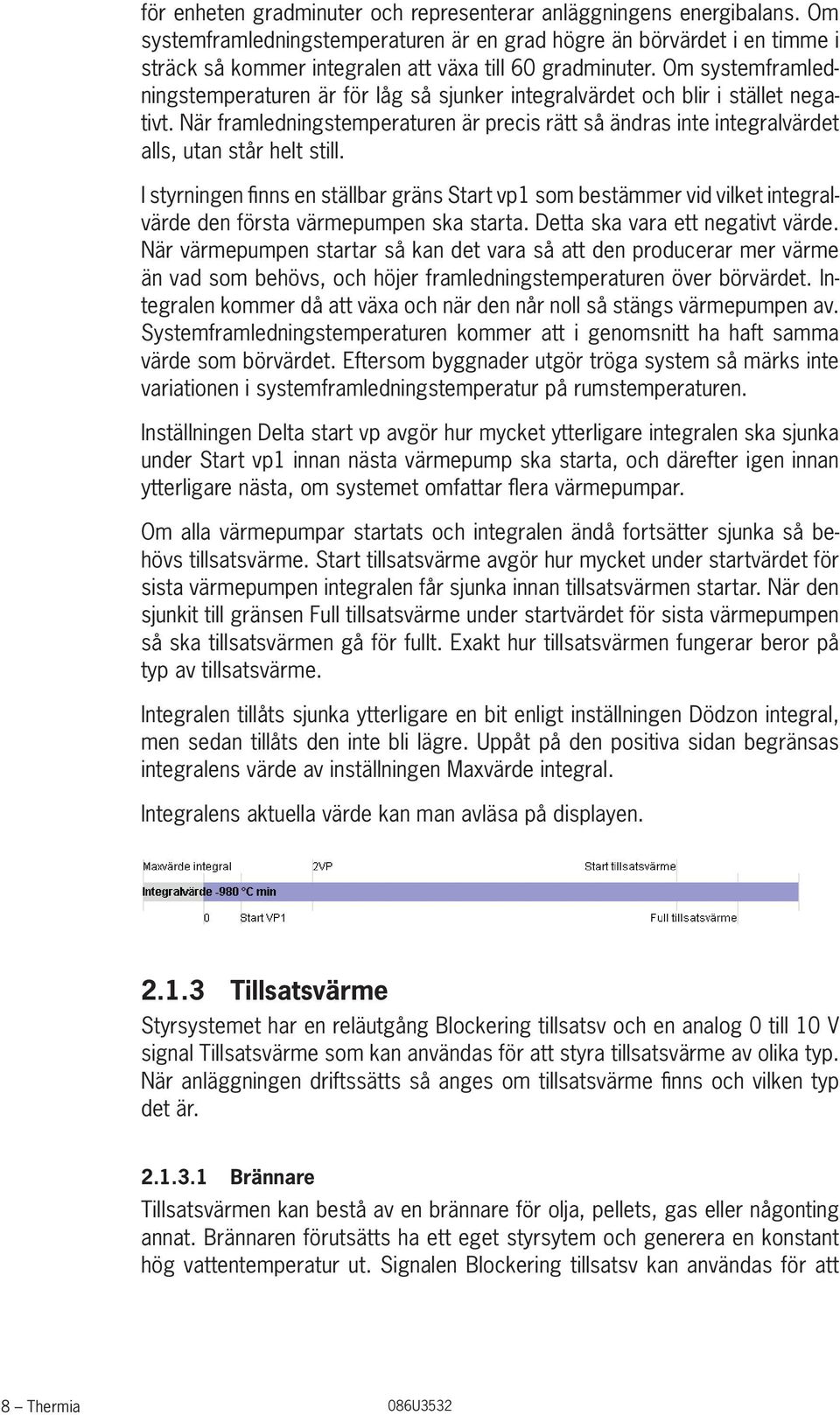

8 för enheten gradminuter och representerar anläggningens energibalans. Om systemframledningstemperaturen är en grad högre än börvärdet i en timme i sträck så kommer integralen att växa till 60 gradminuter. Om systemframledningstemperaturen är för låg så sjunker integralvärdet och blir i stället negativt. När framledningstemperaturen är precis rätt så ändras inte integralvärdet alls, utan står helt still. I styrningen finns en ställbar gräns Start vp1 som bestämmer vid vilket integralvärde den första värmepumpen ska starta. Detta ska vara ett negativt värde. När värmepumpen startar så kan det vara så att den producerar mer värme än vad som behövs, och höjer framledningstemperaturen över börvärdet. Integralen kommer då att växa och när den når noll så stängs värmepumpen av. Systemframledningstemperaturen kommer att i genomsnitt ha haft samma värde som börvärdet. Eftersom byggnader utgör tröga system så märks inte variationen i systemframledningstemperatur på rumstemperaturen. Inställningen Delta start vp avgör hur mycket ytterligare integralen ska sjunka under Start vp1 innan nästa värmepump ska starta, och därefter igen innan ytterligare nästa, om systemet omfattar flera värmepumpar. Om alla värmepumpar startats och integralen ändå fortsätter sjunka så behövs tillsatsvärme. Start tillsatsvärme avgör hur mycket under startvärdet för sista värmepumpen integralen får sjunka innan tillsatsvärmen startar. När den sjunkit till gränsen Full tillsatsvärme under startvärdet för sista värmepumpen så ska tillsatsvärmen gå för fullt. Exakt hur tillsatsvärmen fungerar beror på typ av tillsatsvärme. Integralen tillåts sjunka ytterligare en bit enligt inställningen Dödzon integral, men sedan tillåts den inte bli lägre. Uppåt på den positiva sidan begränsas integralens värde av inställningen Maxvärde integral. Integralens aktuella värde kan man avläsa på displayen Tillsatsvärme Styrsystemet har en reläutgång Blockering tillsatsv och en analog 0 till 10 V signal Tillsatsvärme som kan användas för att styra tillsatsvärme av olika typ. När anläggningen driftssätts så anges om tillsatsvärme finns och vilken typ det är Brännare Tillsatsvärmen kan bestå av en brännare för olja, pellets, gas eller någonting annat. Brännaren förutsätts ha ett eget styrsytem och generera en konstant hög vattentemperatur ut. Signalen Blockering tillsatsv kan användas för att 8 Thermia 086U3532

9 stänga av brännaren helt. Den analoga signalen Tillsatsvärme styr en shuntventil som shuntar ut så mycket värme från brännaren som behövs. Blockeringen av brännaren hävs när integralen når gränsen för start av tillsatsvärme. När brännaren startar så kan dess system vara fullt av ganska kallt vatten, och det tar en stund för den att komma upp i rätt temperatur. Shuntventilen är därför låst i stängt läge under en stund som bestäms av inställningen Uppvärmningstid. Därefter antas brännaren kunna leverera energi. Shuntventilen styrs proportionellt så att den är fullt öppen när integralen når gränsen för full tillsatsvärme, och stängd när integralen är vid gränsen för start av tillsatsvärme. När shuntventilen har varit helt stängd under en viss tid så kan man anta att brännaren inte kommer att behövas på ett tag, och den stängs av med signalen Blockering tillsatsv. Hur lång fördröjningen ska vara innan brännaren stängs bestäms av inställningen Förd. brännare från El Tillsatsvärme i form av en elpatron med endast ett effektläge styrs av signalen Blockering tillsatsv. Elvärmen startas när integralen passerar gränsen för start av tillsatsvärme, och slås av vid gränsen för start av den sista värmepumpen. När elvärmen har startats så styrs den inte bara av integralen, utan även av reglerfelet (skillnaden mellan systemframledningstemperatur och börvärde). Om reglerfelet blir större än inställningen Frångräns elpatron så stängs elvärmen. Detta för att hindra att elvärmen ger alltför höga framledningstemperaturer. Så länge integralen inte passerar gränsen för start av den sista värmepumpen så startas elvärmen igen om reglerfelet sjunker under Tillgräns elpatron till 10 V Om tillsatsvärmen kommer från fjärrvärme så styr styrsystemet en shunt med signalen Tillsatsvärme. Tillsatsvärmen kan även vara av någon annan typ som kan styras proportionellt, till exempel elvärme med flera effektsteg som styrs av en analog insignal. Signalen Tillsatsvärme är 100% (10 V) när integralen har nått gränsen för full tillsatsvärme, och noll vid gränsen för start av tillsatsvärme. För fjärrvärme behövs normalt inte signalen Blockering tillsatsv, men den finns där ändå. Blockeringen hävs när gränsen start av tillsatsvärme nås, och blockeras igen när integralen passerar gränsen för start av sista värmepumpen. 086U3532 Thermia 9

10 2.1.4 Värmestopp Under sommaren så behöver man ofta ingen värme i huset. Temperaturen kan dock temporärt under natten sjunka så pass att styrsystemet startar en värmepump. Om man vill undvika detta så kan man använda funktionerna för värmestopp. När utomhustemperaturen varaktigt överstigit gränsen Värmestoppgräns så aktiveras värmestopp. Detta innebär att inga värmepumpar tillåts producera värme, och tillsatsvärmen blockeras. Dessutom stoppas värmesystemets cirkulationspump. Vad som menas med varaktigt avgörs av inställningen Tidsgräns aktivering. För att värmestoppet ska hävas så måste utomhustemperaturen understiga Värmestoppgräns med minst Värmestopphyst. grader under minst Tidsgräns avaktiv. timmar i sträck. Värmestoppet kan innebära att cirkulationspumpen står still under lång tid. Därför finns det en pumpmotionsfunktion. En gång varje dygn startas cirkulationspumpen och kör i en minut. Dessa tider kan ändras. Tillsatsvärme kan blockeras redan vid lägre temperaturer, då det finns särskiljda utetemperaturgränser för utetempblockering av tillsatsvärme. Det finns en temperaturgräns och en hysteres, men inga tidsgränser Rumsåterkoppling, nattsänkning och förskjutning Det finns möjlighet att ansluta en rumstemperaturgivare till styrsystemet i masterpumpen. Med rumsåterkopplingsfunktionen kan börvärdet för systemframledningstemperaturen förskjutas för att kompensera om det blir för varmt eller för kallt inomhus. I styrsystemet anges önskad rumstemperatur Rumsbörvärde och med hjälp av en kurva anges hur mycket börvärdet ska förskjutas vid olika avvikelser. Avvikelse noll i Kurva rumsåterkoppling motsvarar att rumstemperaturen är perfekt. Det är lämpligt att inte ha någon förskjutning alls för avvikelser nära noll för att undvika självsvängning. 10 Thermia 086U3532

11 Rumsåterkopplingen kan kompletteras med en funktion för nattsänkning. I veckoschemat Kalender förskjutning rumsbörvärde kan man ange under vilka tider under en vecka man önskar ändra rumsbörvärdet. Hur stor ändringen ska vara anges i inställningen Kalenderförskjutning. Inställningen Förskj. reglerkurva ger användaren möjlighet att direkt manuellt förskjuta hela börvärdeskurvan för systemframledningstemperatur. Detta påverkar börvärdet lika för alla utetemperaturer Temperaturbegränsning tvångsstart och tvångsstopp Börvärdeskurvan för systemframledningstemperatur tillsammans med rumsåterkoppling och manuell förskjutning kan ge i stort sett vilket börvärde som helst på framledningstemperaturen. För att säkerställa att temperaturen håller sig inom rimliga gränser så finns det inställningar för hur högt och lågt börvärdet får vara. Dessa inställningar heter Maxtemp systemframl. och Mintemp systemframl.. Integralen ändras ganska långsamt. Efter en omstart, till exempel efter ett strömavbrott, kan det ta stund innan värmeproduktionen kommer igång eftersom integralen då börjar från värdet noll. För att snabba upp uppstartsförloppet kan man aktivera tvångsstartfunktionerna. Om systemframledningstemperaturen sjunker mer än Gräns tvångsstart vp grader under börvärdet så sätts integralens värde till värdet för start av första värmepumpen omedelbart, förutsatt att den gränsen inte redan passerats. När reglerfelet sjunker under gränsvärdet Gräns tvångsstart tv så sätts integralen till värdet för start av tillsatsvärme. Tvångsstopp fungerar på motsvarande sätt när systemframledningstemperaturen blir avsevärt högre än börvärdet. Tvångsstopp av tillsatsvärme sker två grader under Gräns tvångsstart vp, medan värmepumparna stoppas precis vid gränsen. Tvångsstart och stopp inaktiveras om dessa gränser sätts till noll. 2.2 Varmvatten Grundinställningar I varje pump måste en inställning göras som talar om ifall den kan användas för att göra varmvatten eller inte. Värmepumpar som kan göra varmvatten har en växelventil som kopplar om från värmeproduktion till varmvattenproduktion. Som grundinställning avbryts varmvattenproduktionen när reglerpressostaten löser ut. Man kan ställa om detta i varje enskild pump så att de i stället stängs av när en temperaturgräns uppnåtts. 086U3532 Thermia 11

12 2.2.2 Systeminställningar I masterpumpen ställer man in om systemet jobbar med dubbelmantlade varmvattenberedare eller med växlare. Om anlägningen jobbar med växlare så behövs tillägsmodulen WCS (Water Charge System - Varmvattenladdare) Varmvattenberedning Givaren Varmvatten startgivare mäter temperaturen på vattnet som går ut till varmvattenberedarna. När denna sjunker under en viss gräns (Startgräns) så startas en värmepump för att göra varmvatten. Varmvattenproduktion har högre prioritet än värmeproduktion, så om någon värmepump som kan göra varmvatten redan är igång så växlar den över till varmvattenproduktion. Om beredartemperaturen fortsätter sjunka så tas ytterligare värmepumpar i anspråk för att göra varmvatten. Inställningen Deltatemp extra vp anger hur mycket temperaturen tillåts sjunka innan nästa värmepump startas. Om värmepumparna är ställda på att stänga av på temperatur så stängs de av på samma sätt som de startades när beredartemperaturen börjar närma sig inställningen Stoppgräns. Grundinställningen är dock att de producerar varmvatten till dess att reglerpressostaten löser ut. När en värmepump slutar producera varmvatten så går de över till att producera värme i stället, i fall det behövs Top-Up funktion Funktionen Top-Up innebär att innan en värmepump stannar så görs en kontroll på om den kan fylla på varmvattenberedningen lite extra. Om varmvattentemperaturen är mindre än Tempgräns topup grader över startgränsen Startgräns så gör den varmvatten i stället för att stanna omedelbart. Från fabrik är funktionen inte aktiverad System med varmvattenväxlare och WCS WCS-modulen mäter en laddtemperatur Wcs temperatur och styr en laddpump och en styrventil. Om även värmepumparnas hetgasslinga används för att göra varmvatten så kan man aktivera hetgasfunktionen. Det gör att laddpumpen är konstant på. I annat fall så är den igång endast medan någon värmepump producerar varmvatten. När laddpumpen är i drift så reglerar styrventilen temperaturen så att den är konstant. Direkt efter att pumpen startats så öppnar ventilen helt, och hålls öppen i det antal sekunder som anges av inställningen Wcs reglerstartförd., innan regleringen startar. 12 Thermia 086U3532

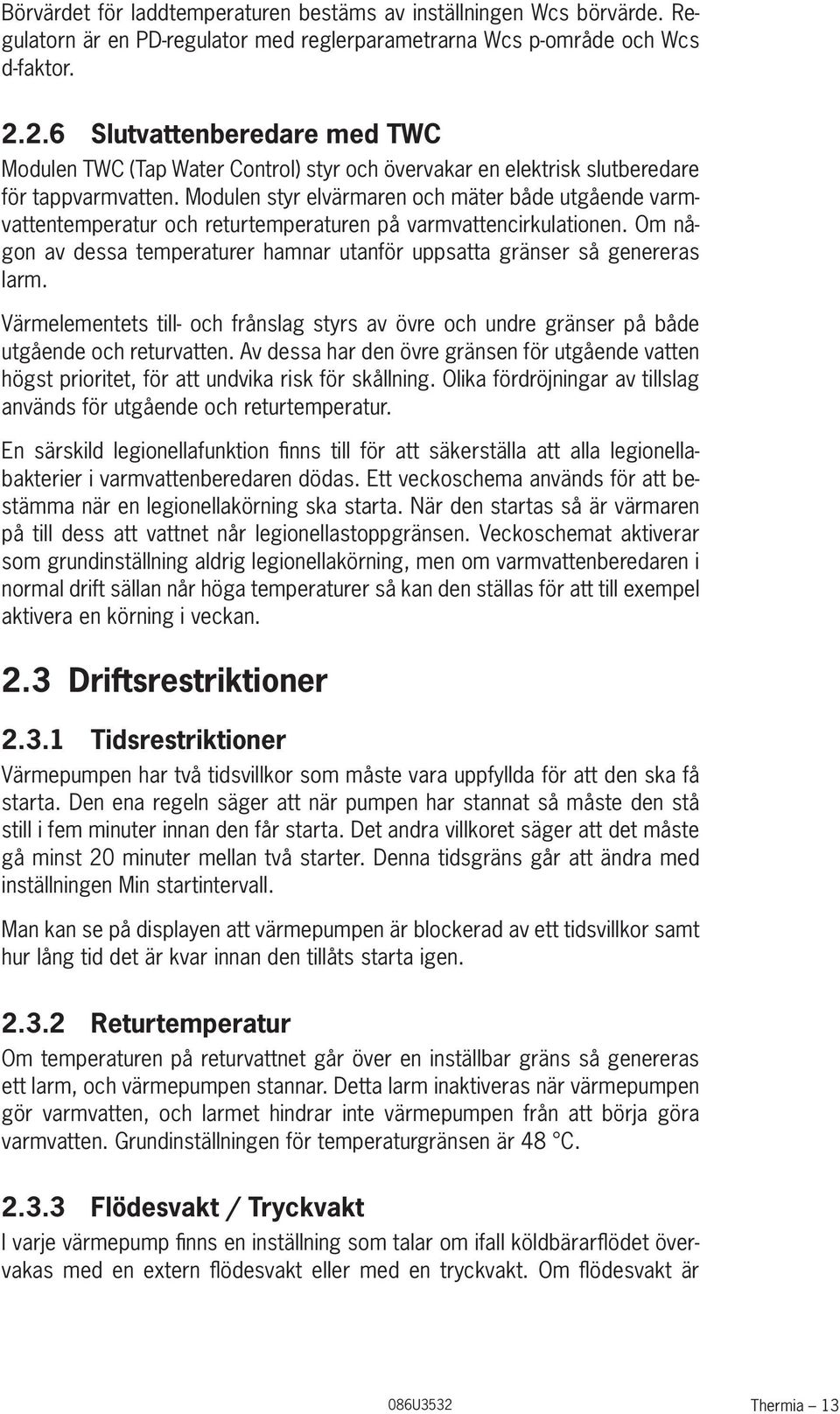

13 Börvärdet för laddtemperaturen bestäms av inställningen Wcs börvärde. Regulatorn är en PD-regulator med reglerparametrarna Wcs p-område och Wcs d-faktor Slutvattenberedare med TWC Modulen TWC (Tap Water Control) styr och övervakar en elektrisk slutberedare för tappvarmvatten. Modulen styr elvärmaren och mäter både utgående varmvattentemperatur och returtemperaturen på varmvattencirkulationen. Om någon av dessa temperaturer hamnar utanför uppsatta gränser så genereras larm. Värmelementets till- och frånslag styrs av övre och undre gränser på både utgående och returvatten. Av dessa har den övre gränsen för utgående vatten högst prioritet, för att undvika risk för skållning. Olika fördröjningar av tillslag används för utgående och returtemperatur. En särskild legionellafunktion finns till för att säkerställa att alla legionellabakterier i varmvattenberedaren dödas. Ett veckoschema används för att bestämma när en legionellakörning ska starta. När den startas så är värmaren på till dess att vattnet når legionellastoppgränsen. Veckoschemat aktiverar som grundinställning aldrig legionellakörning, men om varmvattenberedaren i normal drift sällan når höga temperaturer så kan den ställas för att till exempel aktivera en körning i veckan. 2.3 Driftsrestriktioner Tidsrestriktioner Värmepumpen har två tidsvillkor som måste vara uppfyllda för att den ska få starta. Den ena regeln säger att när pumpen har stannat så måste den stå still i fem minuter innan den får starta. Det andra villkoret säger att det måste gå minst 20 minuter mellan två starter. Denna tidsgräns går att ändra med inställningen Min startintervall. Man kan se på displayen att värmepumpen är blockerad av ett tidsvillkor samt hur lång tid det är kvar innan den tillåts starta igen Returtemperatur Om temperaturen på returvattnet går över en inställbar gräns så genereras ett larm, och värmepumpen stannar. Detta larm inaktiveras när värmepumpen gör varmvatten, och larmet hindrar inte värmepumpen från att börja göra varmvatten. Grundinställningen för temperaturgränsen är 48 C Flödesvakt / Tryckvakt I varje värmepump finns en inställning som talar om ifall köldbärarflödet övervakas med en extern flödesvakt eller med en tryckvakt. Om flödesvakt är 086U3532 Thermia 13

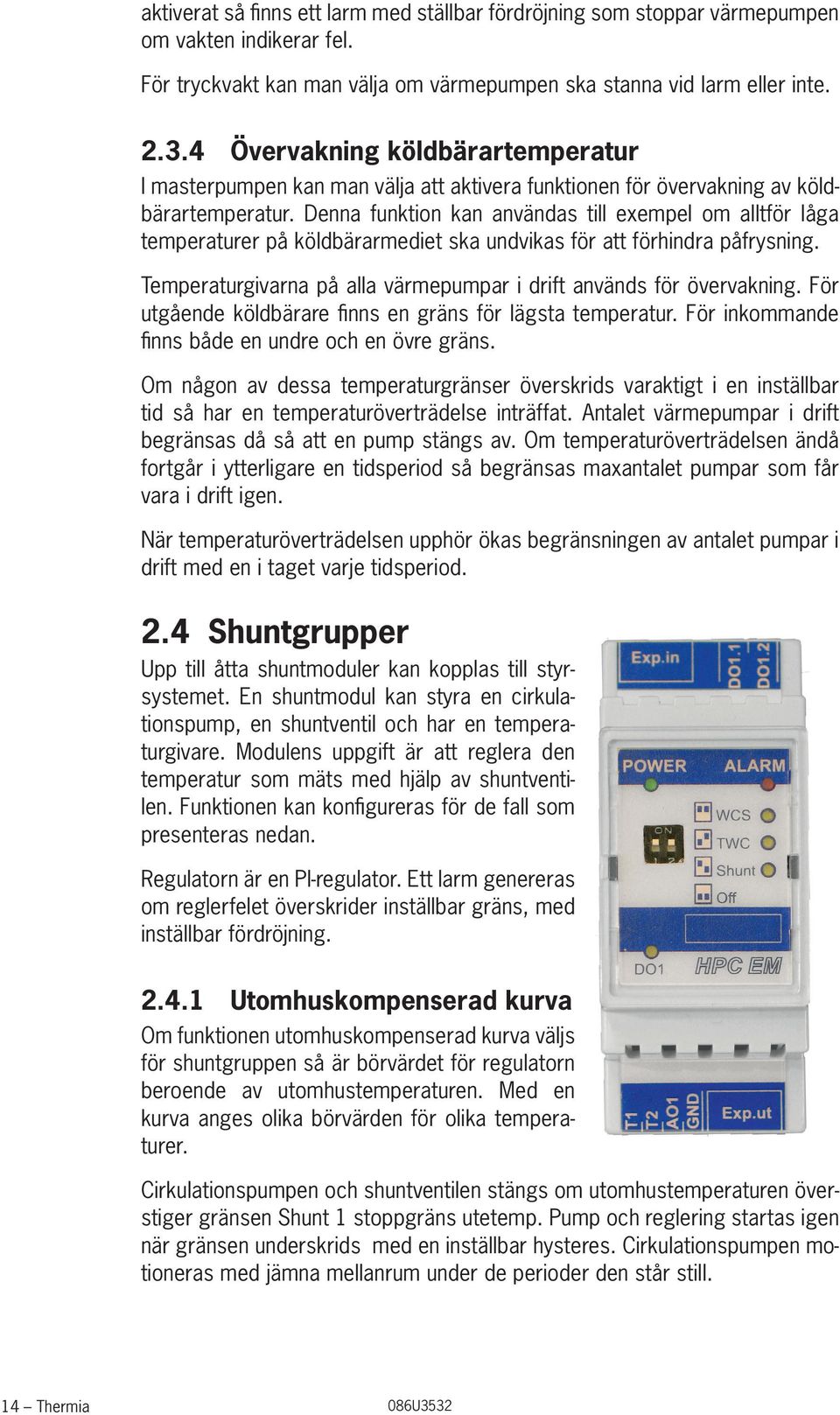

14 aktiverat så finns ett larm med ställbar fördröjning som stoppar värmepumpen om vakten indikerar fel. För tryckvakt kan man välja om värmepumpen ska stanna vid larm eller inte Övervakning köldbärartemperatur I masterpumpen kan man välja att aktivera funktionen för övervakning av köldbärartemperatur. Denna funktion kan användas till exempel om alltför låga temperaturer på köldbärarmediet ska undvikas för att förhindra påfrysning. Temperaturgivarna på alla värmepumpar i drift används för övervakning. För utgående köldbärare finns en gräns för lägsta temperatur. För inkommande finns både en undre och en övre gräns. Om någon av dessa temperaturgränser överskrids varaktigt i en inställbar tid så har en temperaturöverträdelse inträffat. Antalet värmepumpar i drift begränsas då så att en pump stängs av. Om temperaturöverträdelsen ändå fortgår i ytterligare en tidsperiod så begränsas maxantalet pumpar som får vara i drift igen. När temperaturöverträdelsen upphör ökas begränsningen av antalet pumpar i drift med en i taget varje tidsperiod. 2.4 Shuntgrupper Upp till åtta shuntmoduler kan kopplas till styrsystemet. En shuntmodul kan styra en cirkulationspump, en shuntventil och har en temperaturgivare. Modulens uppgift är att reglera den temperatur som mäts med hjälp av shuntventilen. Funktionen kan konfigureras för de fall som presenteras nedan. Regulatorn är en PI-regulator. Ett larm genereras om reglerfelet överskrider inställbar gräns, med inställbar fördröjning Utomhuskompenserad kurva Om funktionen utomhuskompenserad kurva väljs för shuntgruppen så är börvärdet för regulatorn beroende av utomhustemperaturen. Med en kurva anges olika börvärden för olika temperaturer. Cirkulationspumpen och shuntventilen stängs om utomhustemperaturen överstiger gränsen Shunt 1 stoppgräns utetemp. Pump och reglering startas igen när gränsen underskrids med en inställbar hysteres. Cirkulationspumpen motioneras med jämna mellanrum under de perioder den står still. 14 Thermia 086U3532

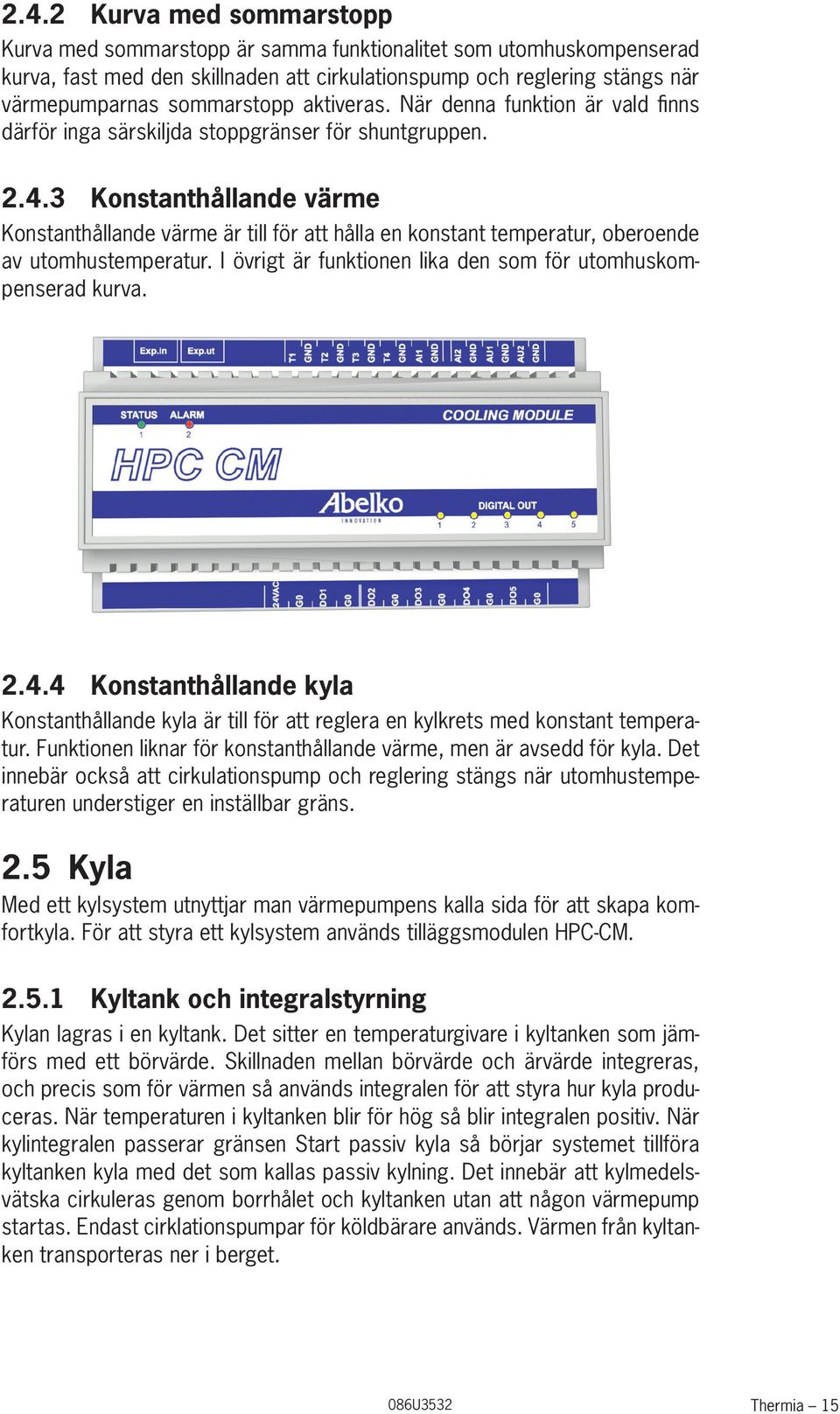

15 2.4.2 Kurva med sommarstopp Kurva med sommarstopp är samma funktionalitet som utomhuskompenserad kurva, fast med den skillnaden att cirkulationspump och reglering stängs när värmepumparnas sommarstopp aktiveras. När denna funktion är vald finns därför inga särskiljda stoppgränser för shuntgruppen Konstanthållande värme Konstanthållande värme är till för att hålla en konstant temperatur, oberoende av utomhustemperatur. I övrigt är funktionen lika den som för utomhuskompenserad kurva Konstanthållande kyla Konstanthållande kyla är till för att reglera en kylkrets med konstant temperatur. Funktionen liknar för konstanthållande värme, men är avsedd för kyla. Det innebär också att cirkulationspump och reglering stängs när utomhustemperaturen understiger en inställbar gräns. 2.5 Kyla Med ett kylsystem utnyttjar man värmepumpens kalla sida för att skapa komfortkyla. För att styra ett kylsystem används tilläggsmodulen HPC-CM Kyltank och integralstyrning Kylan lagras i en kyltank. Det sitter en temperaturgivare i kyltanken som jämförs med ett börvärde. Skillnaden mellan börvärde och ärvärde integreras, och precis som för värmen så används integralen för att styra hur kyla produceras. När temperaturen i kyltanken blir för hög så blir integralen positiv. När kylintegralen passerar gränsen Start passiv kyla så börjar systemet tillföra kyltanken kyla med det som kallas passiv kylning. Det innebär att kylmedelsvätska cirkuleras genom borrhålet och kyltanken utan att någon värmepump startas. Endast cirklationspumpar för köldbärare används. Värmen från kyltanken transporteras ner i berget. 086U3532 Thermia 15

16 En förutsättning för att passiv kyla ska fungera är att kylmedelsbäraren är kallare än kyltanken. Gränsen Gräns tempdiff avgör hur mycket kallare det ska vara för att ventilen till kyltanken skall öppnas. Det finns även en fördröjning från det att cirkulationspumpen för kylmedelsbärare startar till dess att ventilen öppnar, så att kyld vätska ska ha hunnit komma upp ur borrhålet. När kylintegralen passerar gränsen för aktiv kyla så startas en värmepump som då sänker temperaturen på köldbäraren innan den förs in i kyltanken. Om integralen fortsätter stiga så startas fler värmepumpar. Ventilen för aktiv kyla växlar läge och kopplar bort borrhålet. Köldbäraren cirkulerar därmed bara genom kyltank och kompressorer så att all producerad kyla kan tas till vara Värmedumpning Den värme som produceras när en värmepump går för att producera kyla används i första hand för att göra varmvatten och värme, om behov finns. När dessa behov är tillgodosedda måste värmen dumpas. Detta kan ske på två olika sätt. Antingen så återförs värme från värmepumparnas varma sida via en värmeväxlare till brinevätskan och ner i borrhålet. Det andra alternativet är att värmen kyls bort med luft i en överskottskylare. Överskottskylare aktiveras i inställningen Kylfunktion. Om kylmedelskylare används så finns en regulator som styr kylfläktarna, med inställningar för börvärde, P-område och I-tid. 16 Thermia 086U3532

17 2.5.3 Kylkretsreglering Kylan plockas ut ur kyltanken via en kylkrets. En shuntventil och en regulator håller en konstant temperatur ut på kylkretsen. Inställningar av börvärde, P- område och I-tid för denna regulator måste göras. Modulen HPC-CM har ingångar för en fuktighetsgivare, som mäter rumstemperatur och relativ luftfuktighet. Med den installerad så kan man aktivera daggpunktsstyrning. Styrsystemet räknar då ut rådande daggpunkt och höjer börvärdet på kylkretsen ifall det behövs för att undvika kondens Blockering av kyla Produktionen av kyla kan blockeras av låg utomhustemperatur. En temperaturgräns, med hysteres, blockerar användningen av aktiv kyla. En annan blockerar användningen av passiv kyla. När även passiv kyla är blockerad så stängs regulatorn och cirkulationspumpen för kylkretsen av. Cirkulationspumpen motioneras med regelbundna intervall. 086U3532 Thermia 17

18 18 Thermia 086U3532

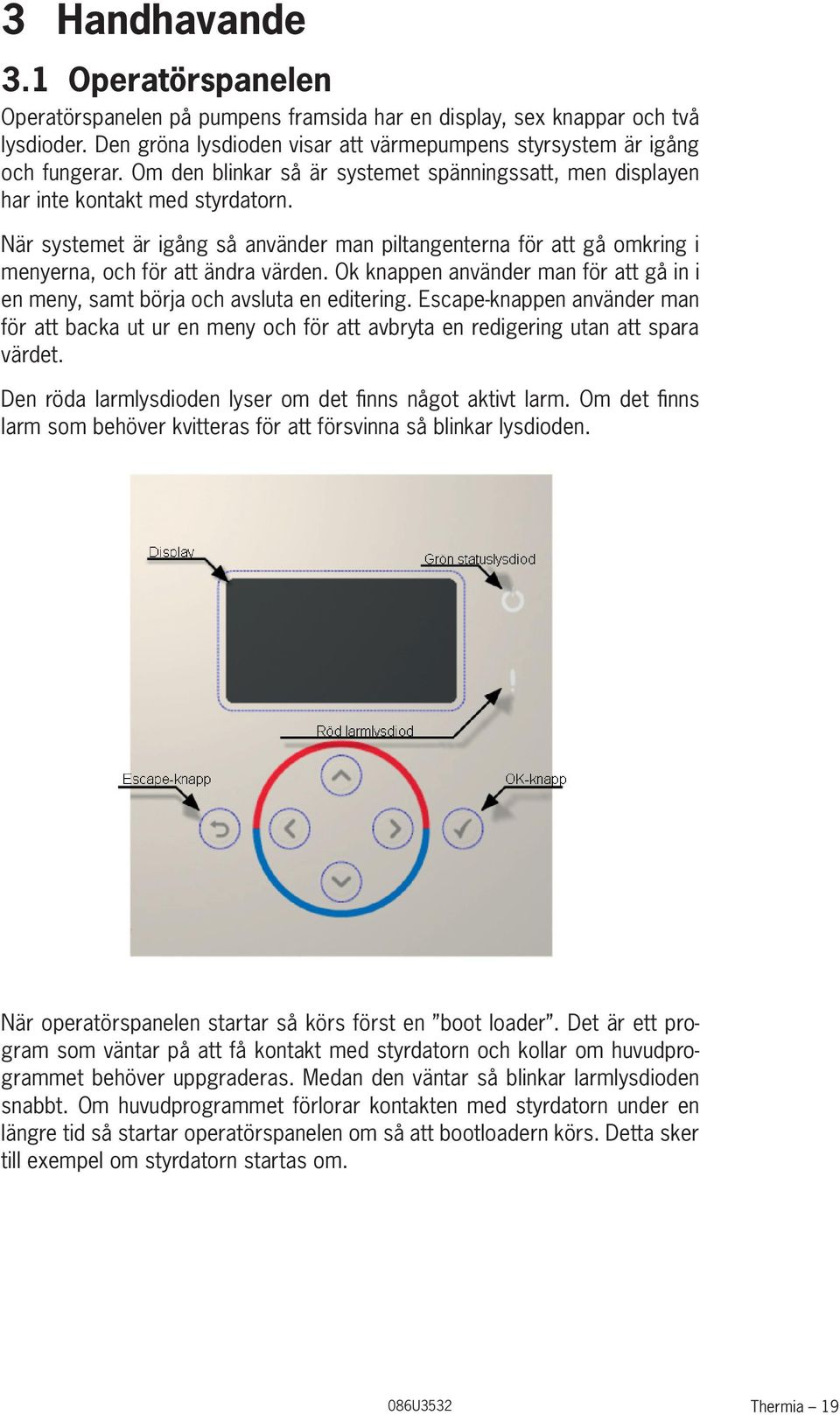

19 3 Handhavande 3.1 Operatörspanelen Operatörspanelen på pumpens framsida har en display, sex knappar och två lysdioder. Den gröna lysdioden visar att värmepumpens styrsystem är igång och fungerar. Om den blinkar så är systemet spänningssatt, men displayen har inte kontakt med styrdatorn. När systemet är igång så använder man piltangenterna för att gå omkring i menyerna, och för att ändra värden. Ok knappen använder man för att gå in i en meny, samt börja och avsluta en editering. Escape-knappen använder man för att backa ut ur en meny och för att avbryta en redigering utan att spara värdet. Den röda larmlysdioden lyser om det finns något aktivt larm. Om det finns larm som behöver kvitteras för att försvinna så blinkar lysdioden. När operatörspanelen startar så körs först en boot loader. Det är ett program som väntar på att få kontakt med styrdatorn och kollar om huvudprogrammet behöver uppgraderas. Medan den väntar så blinkar larmlysdioden snabbt. Om huvudprogrammet förlorar kontakten med styrdatorn under en längre tid så startar operatörspanelen om så att bootloadern körs. Detta sker till exempel om styrdatorn startas om. 086U3532 Thermia 19

20 3.2 Menyer På översta menynivån finns 11 menyer som man växlar mellan med pil vänster och pil höger. I en slavpump så finns det lite färre menyer. Om man inte rör knapparna på operatörspanelen på 15 minuter så går den till ett grundläge där den visar en översiktsmeny. I en masterpump så växlar den mellan flera översiktsmenyer. Om det blir larm så visar den menyn aktiva larm. Menyerna Status värmepump, Status master och Vp Översikt är översiktsmenyer. Det går inte att stega i dessa med pil upp och pil ned. I en slavpump finns endast översiktsmenyn Status värmepump. Övriga menyer, som är Aktiva larm, Larmhistorik, Driftläge, Information, Inställningar, Expansionsenheter, Systeminställningar samt Språk, kan man stega upp och ner i. Aktivt menyelement markeras då med en understrykning. Undermenyer är skrivna med versaler och markerade med, de öppnas när man trycker Ok. Om menyelementet består av ett värde som kan ändras så kommer man in i editeringsläge när man trycker Ok. Det värde som ändras börjar då blinka, och ändras med pil upp och pil ned. Vissa värden kan man bara stega upp och ner, andra redigeras en siffra eller bokstav i taget. Vilken siffra som ändras väljer man då med vänster och högerpil. För att godkänna och avsluta en ändring trycker man på Ok-knappen. Man kan också avbryta genom att trycka Escape. För att komma tillbaka till en meny på högre nivå trycker man på Escape. För att få spara en ändrad inställning så krävs att man loggar in. När man sparar första gången ombeds man ange en fyrsiffrig kod. I grundinställning är koden När man väl är inloggad fortsätter man vara inloggad tills displayen intar viloläge, eller till dess att man loggar ut manuellt genom att trycka på escape-knappen upprepade gånger. 3.3 Larm Menyn Aktiva larm räknar upp de larm som för tillfället är aktiva, om det finns några. Larmen övervakar om något blir fel. En del larm indikerar allvarliga fel som kan leda till att värmepumpen skadas, eller att den inte kan användas. Dessa klassificeras som A-larm, och värmepumpen kan inte startas så länge ett A-larm är aktivt. Övriga larm klassificeras som B-larm, vilket inte innebär att de inte är allvarliga, men att de inte hindrar värmepumpen från att starta. Larm kan fungera på tre olika sätt. Vissa larm måste man kvittera innan de blir inaktiva. Innan man kvitterar måste man försäkra sig om att problemet som orsakade larmet är löst. Andra larm återgår automatiskt när problemet försvinner. En del larm återgår automatiskt, men ligger ändå kvar i listan över aktiva larm till dess att de kvitterats. Detta för att operatören inte ska missa att det har inträffat. Om man i listan över aktiva larm väljer ett och trycker Ok så kommer det upp mer information om larmet. Genom att trycka Ok igen så kan man kvittera 20 Thermia 086U3532

21 larmet. Den som kvitterar får då mata in en signatur på maximalt tre bokstäver som talar om vem som har kvitterat larmet. I menyn Larmhistorik ser man alla larm, händelser och fel som har inträffat en tid tillbaka. Man ser ett larm per skärmbild, och byter bild med pil upp och pil ned. Menyn är en lista där de senaste händelserna är längst upp. Larm noteras först när de blir aktiva, och sedan också när de blir inaktiva och kvitteras. Fel är larm som rör själva styrdatorn, och händelser är saker som inträffat men som inte utgör något fel. En omstart till exempel noteras som en händelse. Man kan därmed se i larmhistoriken om det varit strömavbrott. 3.4 Driftläge I menyn Driftläge kan man stänga av värmepumpen samt hela eller delar av anläggningen. Värmepumpen ska normalt vara i driftläge Automatik, men kan även ställas till Vila, Endast värme eller Endast varmvatten. Om värmepumpen är master finns motsvarande inställning för anläggningen som helhet, samt möjlighet att inaktivera funktionen för slavmoduler. 3.5 Information Menyn Information innehåller flera undermenyer med olika typer av information om systemets status. Under Temperaturer finns systemets samtliga uppmätta temperaturer listade, samt även integralvärden och en del beräknade temperaturer. Exakt vad som finns i listan beror på systemets konfiguration. Driftstatus listar statusinformation om värmepumpen och systemet i övrigt. Under Drifttid hittar man drifttidsinformation. Under Databaser finns de värden som loggas i databaser listade. Välj först en kategori och tryck Ok. Sedan väljer man ett värde och trycker Ok så visas en grafisk plot över hur värdet har ändrats sedan en tid tillbaka. Sekundkategorin innehåller värden som ändras snabbt, som shunttemperaturer. 20 minuters historik kan visas. Minutkategorin innehåller temperaturer och signaler som förändras lite långsammare. Ett värde varje minut sparas, och historik från de senaste 24 timmarna kan visas. I timdatabaserna sparas ett värde varje timme och 30 dagars historik kan visas.timmedel, -max och -min lagrar medel, högsta respektive lägsta värdet under timmen i stället för ett ögonblicksvärde. Databasplotten visas med aktuell tid längst till höger i displayen. X-axeln har en fast skalning beroende på databas medan y-axeln skalas automatiskt för att passa kurvan som visas. Skalstreck och text kan döljas för att visa mer av kurvan genom att trycka på nedåtpilknappen. 086U3532 Thermia 21

22 3.6 Inställningar Menyn Inställningar har undermenyer med inställningar för systemets olika delar. För en slavpump finns endast inställningar som gäller själva värmepumpen. Inställningsparametrarna förklaras kortfattat nedan Värmepump Driftläge Denna inställning avgör vad värmepumpen kan göra. Vila innebär att värmepumpen är avstängd och automatik att den helt styrs av styrsystemet. Endast värme och endast varmvatten innebär att värmepumpen styrs av styrsystemet, men endast för att göra antingen värme eller varmvatten. Varmvattensfunktion Denna inställning talar om för styrsystemet ifall värmepumpen kan användas till att göra varmvatten eller inte. Kompressorfördr. När värmepumpen startar så startar kompressorn ett antal sekunder efter köldbärarpumpen. Denna inställning avgör hur lång fördröjningen är. Min startintervall För att inte värmepumpen skall starta och stoppa alltför ofta så finns denna begränsning som anger hur lång tid det minst måste gå mellan en start och nästa. Rp-fördröjning Om reglerpressostaten är aktiv under längre tid än denna inställning anger så genereras ett larm, och värmepumpen stoppas. Rp för värme Denna inställning aktiverar och avaktiverar larmet för reglerpressostaten när värmepumpen gör värme. Varmvattenstopp Denna inställning avgör om värmepumpen ska sluta göra varmvatten när varmvattentemperaturen nått inställd gräns, eller om den ska sluta först när reglerpressostaten indikerar att den inte kan värma varmvattnet mer. Gränsvärde returtemp Larmgräns för hög returtemperatur till värmepumpen. Vid larm stoppas värmepumpen till dess att temperaturen sjunkit tillräckligt. Detta larm gäller inte när värmepumpen gör varmvatten. Maxrettemp vv förd Ovanstående larm blockeras också en tid efter det att värmepumpen slutat göra varmvatten. Hur länge anges i denna inställning. Tempdiff Köldbärare Detta är en larmgräns som ger larm när temperaturdifferansen mellan in och 22 Thermia 086U3532

23 utgående brine-vätska överskrider gränsen. Stor skillnad gör att pumpens verkningsgrad sjunker och tyder på lågt brineflöde, vilken kan bero på till exempel ett igensatt filter. Tryck/flödesvakt Denna inställning talar om för styrsystemet om brineflödet övervakas med en flödesvakt eller en tryckvakt. Larmförd. flöde Larmfördröjning för flödesvakt. Larmtyp flöde Denna inställning avgör om brineflödets larm skall vara ett A eller ett B-Larm Värme Reglerkurva systemframledning Inställningskurva som avgör vilken temperatur systemframledningen ska ha vid olika utetemperaturer. Varje punkt i kurvan kan ändras. Inställningen Förskj. reglerkurva möjliggör parallellförskjutning av hela börvärdeskurvan. Rumsåterkoppling Inställning som aktiverar eller avaktiverar rumsåterkopplingsfunktionen. Rumsbörvärde Rumstemperaturens börvärde. (Endast om rumsåterkoppling är aktiverad.) Kurva rumsåterkoppling Kurva som avgör hur mycket börvärdeskurvan för systemframledningstemperaturen skall förskjutas vid olika avvikelser från rumsbörvärdet. Kalender förskjutning rumsbörvärde Veckoschema som avgör under vilka tider rumsbörvärdet skall föskjutas, till exempel för nattsänkning. Inställningen Kalenderförskjutning anger hur mycket rumsbörvärdet skall förskjutas när veckoschemat är aktivt. Maxtemp systemframl. Högsta värde systemframledningens börvärde får anta. Mintemp systemframl. Lägsta värde systemframledningens börvärde får anta. Maxvärde integral Högsta positiva värde värmeintegralen tillåts anta. Start vp1 Integralgräns för start av en första värmepump. Delta start vp Inställning av hur mycket integralen får sjunka mellan varje start av ytterligare värmepumpar. 086U3532 Thermia 23

24 Start tillsatsvärme Inställning av hur mycket integralen ska sjunka sedan alla värmepumpar startats innan tillsatsvärmen startas. Full tillsatsvärme Inställning av hur mycket integralen ska sjunka sedan alla värmepumpar startats innan maximal tillsatsvärme erhålls. Dödzon integral Inställningen anger hur mycket integralen får sjunka sedan full tillsatsvärme startats, innan dess värde begränsas. Gräns tvångsstart vp Om framledningstemperaturen sjunker mer än denna gräns under börvärdet tvångsstartas omedelbart en första värmepump, om ingen värmepump redan är igång för att göra värme. Gräns tvångsstart tv Om framledningstemperaturen sjunker mer än denna gräns under börvärdet tvångsstartas alla tillgängliga värmepumpar och tillsatsvärmen genom att integralen sätts till gränsen för start av tillsatsvärme Tillsatsvärme Typ av tillsatsvärme I denna inställning anges vilken typ av tillsatsvärme som är kopplad till styrsystemet. Uppvärmningstid Uppvärmningsfördröjning från det att blockeringen av tillsatsvärmen hävs och brännare startas, till dess att shuntventilen börjar använda värme från brännaren. Förd. brännare från Fördröjning från det att shuntventiler stänger helt till dess att brännaren stängs av. Tillgräns elpatron Tillsatsvärme i form av en elpatron som endast kan slås av och på helt och hållet styrs förutom av integralgränserna även av temperaturgränser. Om systemframledningstemperaturen sjunker mer än denna inställning under börvärdet så startas elvärmen om integralen ligger i området för tillsatsvärme. Frångräns elpatron Elpatronen för tillsatsvärme stängs av när systemframledningstemperaturen överskrider börvärdet med mer än vad denna inställning anger Värmestopp Värmestoppgräns Utetemperaturgräns för stopp av värmeproduktion. 24 Thermia 086U3532

25 Värmestopphyst. Denna inställning anger hur mycket under stoppgränsen utetemperaturen skall sjunka innan värmestoppet hävs. Tidsgräns aktivering Denna gräns anger hur lång tid i sträck utetemperaturgränsen måste överskridas innan värmestopp aktiveras. Tidsgräns avaktiv. Tidsgräns för hur lång tid i sträck villkoret för hävning av sommarstopp skall vara uppfyllt innan värmestoppet hävs. Pumpmotionsintervall Tidsintervall för pumpmotionering av systemcirkulationspumpen vid värmestopp. Pumpmotionstid Denna inställning anger under hur lång tid systemcirkulationspumpen skall gå vid pumpmotionering Brineövervakning Brineövervakning Aktivering av övervakningsfunktionen för brinetemperatur med begränsning av antalet pumpar i drift. Brine ut mintemp Lägsta tillåtna temperatur på utgående brine. Brine in mintemp Lägsta tillåtna temperatur på inkommande brine. Brine in maxtemp Högsta tillåtna temperatur på inkommande brine. Tidsgräns Tidsgräns för begränsning av antalet värmepumpar i drift då brinetemperaturen överskrider någon av gränserna Varmvatten Startgräns Temperaturgräns då en värmepump startas för att göra varmvatten. Deltatemp extra vp Temperaturdifferens för start av ytterligare värmepumpar. Används också för att börja stänga av värmepumpar när beredningstemperaturen börjar närma sig Stoppgräns. 086U3532 Thermia 25

26 Stoppgräns Temperaturgräns när varmvattenproduktion skall upphöra, för de pumpar som inte är inställda att sluta när reglerpressostaten löser ut. Topup-funktion Aktivering och inaktivering av Top-Up funktionen. Tempgräns topup Inställningen anger hur mycket under Stoppgräns temperaturen måste vara för att TopUp funktionen ska få begära att en värmepump gör varmvatten i stället för att stanna WCS Wcs börvärde Börvärdet för varmvattenladdarkretsen. Wcs p-område P-område för regulatorn. Wcs d-faktor D-Faktor för regulatorn. Wcs reglerstartförd. När cirkulationspumpen startar så öppnar styrventilen först helt. Denna parameter anger hur länge ventilen ska vara helt öppen innan regulatorn börjar styra. Min styrsignal Om styrventilen inte ska stänga helt så anger man här hur öppen den minst ska vara TWC Starttemp beredare Temperaturgräns på utgående tappvarmvatten för start av elpatron. Stoppptemp beredare Temperaturgräns på utgående tappvarmvatten för stopp av elpatron. Starttemp retur Temperaturgräns på återcirkulerat tappvarmvatten för start av elpatron. Stopptemp retur Temperaturgräns på återcirkulerat tappvarmvatten för stopp av elpatron. Startförd. beredare Tidsfördröjning vid start av elpatron på grund av låg temperatur på utgående tappvarmvarmvatten. 26 Thermia 086U3532

27 Startförd. retur Tidsfördröjning vid start av elpatron på grund av låg temperatur på återcirkulerat tappvatten. Larmgräns TWC ut Larmgräns för låg temperatur på utgående tappvarmvatten. Larmförd. TWC ut Larmfördröjning för ovanstående larm. Larmgräns TWC in Larmgräns för låg temperatur på återcirkulerat tappvarmvatten. Larmförd. TWC in Larmfördröjning för ovanstående larm. Legionella stopp temp Stopptemperatur för legionellakörning. Legionella kalender Veckoschema för start av legionellakörningar Shuntar De åtta shuntgrupper man kan installera i systemet har var sin undermeny. Inställningar för en shuntgrupp kan göras oavsett om den är aktiv eller inte. Shunt 1 reglerfunktion Val av shuntgruppens funktion. Shunt 1 reglerkurva Börvärdeskurva där börvärdet för olika utomhustemperaturer anges. För kurvstyrda shuntgrupper. Shunt 1 börvärde Börvärde för shuntar med konstanthållande funktion. Shunt 1 stoppgräns utetemp. Utetemperatur vid vilken shuntgruppens cirkulationspump och regulator stannar. Shunt 1 hysteres Hysteres för återstart av cirkulationspump och regulator. Shunt 1 p-område P-område för shuntens regulator. Shunt 1 i-tid I-tid för shuntens regulator. Shunt 1 pumpmotionstid Denna inställning anger hur länge cirkulationspumpen ska motioneras varje dygn då den är avstängd på grund av utetemperaturen. 086U3532 Thermia 27

28 Kyla Överst i menyn för kyla finns inställningen Kylfunktion som anger kylmodulens funktion. Under denna finns menyrubriker för olika grupper av inställningar för kyla Kyltank Börvärde kyltank Börvärde för temperaturen i kyltanken. Start passiv kyla Integralvärde för start av passiv kyla. Start aktiv kyla Inställningen anger hur mycket över start av passiv kyla integralvärdet får stiga innan aktiv kyla startas med en värmepump. Delta start vp Integraldifferens för start av ytterligare värmepumpar. Gräns tempdiff För att man ska kunna kyla kyltanken med brinevätskan så måste denna ha lägre temperatur än kyltanken. Denna inställning anger hur mycket kallare den ska vara innan ventilen till kyltanken öppnar. Sätts inställningen till noll görs ingen kontroll alls. Cirkulationsfördröjning För att kallt vatten ska hinna pumpas upp ur borrhålet och komma fram till kyltanken innan ventilen till kyltanken öppnar finns denna fördröjning som används när en cirkulationspump startar för passiv kyla. Längre ledningar gör att en större fördröjning behövs Kylkrets Börvärde kylkrets Börvärde för kylkretsen. Daggpunktsstyrning Aktiverar och inaktiverar daggpunktsstyrning. För daggpunktsstyrning krävs en luftfuktighetsgivare. P-område P-område för kylkretsregulatorn. I-tid I-tid för kylkretsregulatorn. Pumpmotionsintervall Pumpmotionsintervall för kylkretsens cirkulationspump. 28 Thermia 086U3532

29 Pumpmotionstid Denna inställning anger hur länge cirkulationspumpen ska köras vid pumpmotion Blockering Utetempgräns aktiv Utetemperaturgräns för blockering av aktiv kyla. Under denna temperatur används inte aktiv kyla. Hysteres aktiv Hysteres för blockering av aktiv kyla. Utetemperaturen måste överskrida Utetempgräns aktiv med så mycket innan aktiv kyla tillåts. Utetempgräns passiv Utetemperaturgräns för blockering av passiv kyla. Under denna temperatur används ingen kyla. Hysteres passiv Hysteres för blockering av passiv kyla. Utetemperaturen måste överskrida Utetempgräns passiv med så mycket innan passiv kyla tillåts Överskottskylare Inställningarna i denna meny används endast om anläggningen har överskottskylare. Börvärde kylare Överskottskylarens börvärde, det vill säga den temperatur den försöker kyla till. P-område P-område för regulatorn. I-tid I-tid för regulatorn Manuell styrning Under manuell styrning finns alla utgångar och en del andra signaler som man kan styra manuellt. Man ställer dels att man vill köra manuellt, och dels vilket värde man vill ha på utgången eller signalen. Om en manuell styrning stängs av så tar automatiken genast över. För att man inte ska riskera att glömma en utgång i manuellt läge så återgår de automatiskt till automatik efter en halvtimme. De återgår också till automatik efter omstart. 086U3532 Thermia 29

30 Den första inställningen i menyn manuell styrning är inställningen snabbläge. Denna inställning kan användas när systemet provkörs, och gör att värmeintegralen räknas 60 gånger snabbare än normalt. Denna inställning återgår inte av sig själv. 3.7 Expansionsenheter Denna meny används för att installera och avinstallera expansionsenheter. Varje typ av slavenhet har en egen undermeny. Alla anslutna och fungerande enheter finns listade under respektive meny. I dessa listor identifieras enheterna med sitt serienummer. Serienumret finns också utskrivet på respektive apparat Slavpumpar Värmepumpar behöver man inte aktivera i mastern för att de ska börja fungera. De fungerar automatiskt så fort de är anslutna och spänningssatta. Om en slavpump inte har kontakt med en master så kommer den att larma. Vill man även ha larm i mastern så måste man aktivera slavpumparna. För att kunna ta bort en slavpump utan att få larm så måste den avaktiveras. De serienummer man ser i listan är serienumret på styrenheten WM HPC. Man kan läsa det nere till vänster på plinten på styrenheten. Om man byter ut en WM HPC i en värmepump så kommer den därmed att se ut som en ny värmepump för mastern. Den gamla måste då avaktiveras och den nya aktiveras WCS, TWC och Kyla Dessa tre modultyper kan man bara ha en var av. Har man flera av samma sort anslutna så kommer det inte att fungera. Alla anslutna enheter av respektive typ finns listade under respektive meny. Finns det fler än en i listan så är något fel. WCS, TWC och Shunt är egentligen samma typ av modul, HPC-EM. Funktionen ställs med dip-omkopplare i fronten på modulen, och om någon modul är felställd så hamnar den i fel lista. Dessa moduler fungerar inte innan de har aktiverats Shuntar Man kan ha upp till åtta shuntmoduler aktiva i ett system. Alla moduler listas under menyn shuntar. För en shunt väljer man inte bara om den skall vara aktiv eller inte, utan man väljer också vilken shuntgrupp den är kopplad till. I inställningsmenyn finns inställningar för shunt ett till åtta. I expansionsmodulsmenyn väljer man vilken enhet som är shunt ett, shunt två och så vidare. En shuntmodul är en HPC-EM med funktionsomställaren satt till Shunt. Modulens serienummer står på dess front. 30 Thermia 086U3532

31 3.8 Systeminställningar Under systeminställningar finns menyer med inställningar som rör själva styrsystemet WM HPC Serienummer Denna meny visar apparatens serienummer Menynavigering Detta alternativ slår av och på menynavigeringsfunktionen. När den är aktiv så visas en menykod för varje meny när man navigerar bland menyerna. Denna kod talar om vart i menyträdet man befinner sig Klocka I denna meny kan man ställa den interna klockan. Klockan används till veckokalendern för rumsåterkoppling samt för tidsstämpling av larm och händelser. Klockan har intern spänningsbackup och ska klara några dagars spänningsavbrott Lösenord Under lösenord kan man ställa om lösenordet för displayen Nätverk Under nätverk kan man se och ändra nätverksinställningar som IP-nummer, nätmask och gateway Epost Under epost kan man se och ändra inställningar för epost och epostmottagare. Epost kan dock endast aktiveras från webbgränssnittet Sms Under SMS kan man se och ändra inställningar för SMS. SMS kan endast användas om man har ett kompatibelt GSM/GPRS modem kopplat till WM HPC. SMS kan endast aktiveras från webbgränssnittet. Första inställningen är en begränsning av hur många SMS som får skickas under en 24-timmarsperiod. Denna gräns är till för att begränsa kostnaderna ifall något larm är felinställt eller om något delsystem har ett sådant fel att samma larm aktiveras och avaktiveras väldigt ofta. När antalet skickade SMS nått maxgränsen skickas ytterligare ett SMS som talar om att inga ytterligare SMS kommer att skickas. 086U3532 Thermia 31

32 Upp till fyra telefonnummer för SMS-mottagare kan anges. Kom ihåg att även landskoden måste anges i telefonnumret. Testfunktionen kan användas för att skicka ett test-sms och verifiera att modem och telefonnummerinställningar fungerar Omstart Under denna meny kommer man åt ett kommando för att starta om värmepumpens styrsystem utan att bryta spänningen Fabriksinställningar Under denna meny finns ett kommando för att återställa alla inställningar i apparaten till fabriksinställningar. Inställningar för lösenord och nätverk berörs inte Lokal backup I WM HPC finns möjlighet att internt spara alla aktuella inställningar. Dessa kan sedan återaktiveras vid ett senare tillfälle. När man återaktiverar skrivs de aktuella inställningarna över med de inställningar som rådde när backupen skapades. Inställningar för lösenord och nätverk berörs inte Version Under menyn version kan man läsa vilka versioner av firmware, applikationsskript och webbsidor som finns i apparaten. Vid problem kan detta vara viktiga uppgifter för supporten Mjukvaruuppdatering Mjukvaruuppdatering är ett kommando för att temporärt ställa webblösenorden till standardvärden så att det går att uppgradera mjukvaran i WM HPC, även om man saknar webblicens. Lösenordet för inloggningsnivån config blir under 30 minuter satt till ef56. Samtidigt göms alla webbsidor så att det inte går att surfa i apparaten. Det man kan göra är att köra ett uppgraderingsprogram som via ethernet byter ut programvara i styrdatorn. Efter 30 minuter ställs webblösenorden till de man får när man köpt webblicens, oavsett vad de var tidigare Återställ lösenord Återställ lösenord återställer lösenorden för att logga in på webbsidorna till de man får när man köper webblicens. Detta kommando kan användas ifall lösenord ställts om men glömts bort. Lösenordet för inloggning från operatörspanelen påverkas inte. Har den inloggningskoden fallit i glömska så kan den ställas om från webbgränssnittet. 32 Thermia 086U3532

33 3.9 Språk I denna meny ställer man in det språk som ska användas i operatörspanelens display. Menyerna på högsta nivån är cirkulärt ordnade, så att man kommer till alla menyer vare sig man stegar åt höger eller åt vänster. Om det första man vill göra är att ställa om språket så ligger språkmenyn ett eller några steg till vänster direkt efter uppstart. Stega ner till språkinställningen och tryck OK. När språkinställningen blinkar använd pil upp och pil ned för att välja språk, och tryck sedan på OK. 086U3532 Thermia 33
