1 Bruksanvisningar Quality Management Software Xnet Beakta vidare systemdokumentation!

2 Allmänna hänvisningar SE UPP! Läs bruksanvisningen! Bruksanvisningen informerar om säker användning av produkterna. Läs bruksanvisningarna för samtliga systemkomponenter! Följ arbetarskyddsföreskrifterna! Iaktta nationella bestämmelser! Begär eventuellt en underskriven bekräftelse. Vänd er vid frågor angående installation, idrifttagning, användning, speciella omständigheter på användningsplatsen samt ändamålsenlig användning till er återförsäljare eller vår kundservice under En lista över auktoriserade försäljningspartner finns under Ansvaret i sammanhang med användning av denna anläggning begränsas uttryckligen till anläggningens funktion. Allt annat ansvar, av vilket slag det vara må, uteslutes uttryckligen. Denna befrielse från ansvar accepteras av användaren vid idrifttagning av anläggningen. Såväl iakttagandet av denna anvisning som även villkoren och metoderna vid installation, drift, användning och skötsel av aggregatet kan inte övervakas av tillverkaren. Ett felaktigt utförande av installationen kan leda till materiella skador och även innebära att personer utsättes för risker. Därför övertar vi inget slags ansvar för förluster, skador och kostnader, som resulterar av felaktig installation, icke fackmässig drift samt felaktig användning och skötsel eller på något sätt står i samband härmed. EWM AG, Dr. Günter-Henle-Straße 8, D Mündersbach Upphovsrätten till detta dokument förblir hos tillverkaren. Eftertryck, även i form av utdrag, endast med skriftligt godkännande. Innehållet i detta dokument har noga undersökts, kontrollerats och bearbetats, ändå förbehåller vi oss för ändringar, skrivfel och misstag.

3 Innehållsförteckning Information om bruksanvisningen 1 Innehållsförteckning 1 Innehållsförteckning Kompletterande anvisningar Information om bruksanvisningen Övriga gällande dokument Uppdatering av dokumentationen Garantibestämmelser Kundservice Teknisk support Första stegen Starta programmet Öppna hjälpfunktionen Ändra språk Ändra lösenord Logga in och ut Logga in Logga ut Lär känna användargränssnittet Huvudmeny Navigationsfält Knappar i navigationsfältet Visningsområde Händelseindikering Åtgärdsknappfält Använda symboler Exklusiva symboler maskinstatus Extra symboler maskinstatus Symboler JOB-visning svetsmetod Symboler JOB-visning taktfrekvens Symboler JOB-visning metodomkoppling Symboler JOB-visning svetsfogar Symboler JOB-visning övrigt Administratörshandbok Svetsmaskin Lägg till svetsmaskin till nätverket Svetsmaskiner med nätverksadapter från fabrik eller med Wi-Fi-funktion Svetsmaskiner kompletterad med nätverksadapter Konfigurera parametrar Maskinparametrar Konfigurera nätverksparametrar Wi-Fi-parametrar (endast för svetsmaskin med Wi-Fi-funktion) Lägesplan Skapa lägesplan Redigera lägesplan Radera lägesplan Radera svetsmaskin Användare Skapa användare Redigera användaren Tryckinställningar Ställ in logotyp Ställa in radantal och sidbredd Spara svetsdata på USB-minne Initiera USB-minnet Spara svetsdata Spara manuellt Spara automatiskt Importera svetsdata från USB-minnet till Xnet

4 Innehållsförteckning Information om bruksanvisningen 5 Användarhandbok Hantera favoriter Lägg till favoriter Radera favoriter Visa systeminformation Visa information om svetsmaskinen Kort beskrivning av funktionen Lägesplan Lista svetsmaskiner Information i listan över svetsmaskiner Svetsmaskinernas huvudstatus Exklusiva symboler maskinstatus Extra symboler maskinstatus Visa förbrukningsvärden och -summor Återställ förbrukningsvärden Realtidsvisning av svetsdata Ändra diagraminställningar Visa sparade svetsdata Välj svetsdata för ett visst datum Visa svetsdatadetaljer Synkronisering Jämför sparade svetsfogar Välj och visa svetsfogar som ska jämföras Återställ valet Visa svetsmaskinens konfiguration Maskinparametrar Nätverksparametrar Wi-Fi-parametrar Underhållsräkneverk Visa underhållsräkneverk Informationen om underhållsdata Återställ underhållsräkneverk Felindikeringar Bilaga A Översikt EWM-filialer

5 Kompletterande anvisningar Information om bruksanvisningen 2 Kompletterande anvisningar 2.1 Information om bruksanvisningen Med hjälp av bruksanvisningen kan man använda kvalitetsstyrningsprogramvaran ewm Xnet (här efter programvaran) på ett säkert och effektivt sätt. Den är en del av programvaran och måste förvaras så att personalen när som helst kan nå den. Innehållet i detta dokument har noga undersökts, kontrollerats och bearbetats, ändå förbehåller vi oss för ändringar, skrivfel och misstag. 2.2 Övriga gällande dokument Bruksanvisningar till anslutna svetsmaskiner Dokument för valfria utvidgningar av programvaran Installationshandbok 2.3 Uppdatering av dokumentationen På följande webbplats finns respektive aktuell version av handboken för programvaran: Nedladdningsadress: Garantibestämmelser Våra allmänna leverans- och affärsvillkor finns i aktuell version på för nedladdning. 2.5 Kundservice Vårt serviceteam står gärna till tjänst med produktinformation. EWM AG Dr. Günter-Henle-Str Mündersbach Tyskland Telefon: Mån fre Telefax: E-post: info@ewm-group.com Internet: Teknisk support Vid frågor och problem med våra produkter står medarbetarna på den tekniska supporten till tjänst. E-post: xnet-support@ewm-group.com I kapitel presenteras felindikeringar samt beskrivningar och deras orsaker. Här finns även anvisningar för hur de olika felen åtgärdas. 5

6 Kompletterande anvisningar Första stegen 2.7 Första stegen Starta programmet Starta datorn Öppna webbläsarfönstret Ange den IP-adress där programvaran är installerad i webbläsarens adressrad IP-adressen tillhandahålls av din administratör. Bekräfta med [Enter] - Startfönstret visas. Bild 2-1 Screenshot startfönster 6

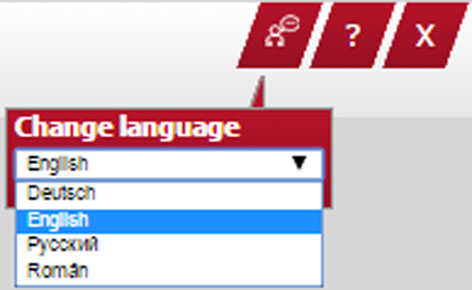

7 Kompletterande anvisningar Första stegen Öppna hjälpfunktionen Programvaran har en sammanhangsberoende hjälp. Den kan öppnas var som helst i programmet genom att du klickar på knappen Hjälp Ändra språk Utgångssituation: Startfönstret har öppnats. Klicka på knappen Ändra språk i navigationsfältet. - Inställt språk visas. Bild 2-2 Dialogfönster språk Klicka på urvalslistans pil. - Dialogfönstret Ändra språk öppnas. Bild 2-3 Dialogfönster språkinställning Klicka på önskat språk. - Det valda språket används och dialogfönstret Ändra språk stängs. 7

8 Kompletterande anvisningar Första stegen Ändra lösenord Utgångssituation: Startfönstret har öppnats. Klicka på knappen Ändra lösenord i åtgärdsknappfältet. - Dialogfönstret Ändra lösenord öppnas. Bild 2-4 Dialogfönster ändra lösenord Ange inloggningsdata. Ange det gamla lösenordet Ange ett nytt lösenord Klicka på Avbryt för att avbryta förloppet. Klicka på Spara för att spara det nya lösenordet Logga in och ut Logga in Utgångssituation: Startfönstret har öppnats. Bild 2-5 Dialogfönster logga in Ange inloggningsdata. Ange lösenord Klicka på knappen Logga in i åtgärdsknappfältet. - Användaren loggas in Logga ut Utgångssituation: Användaren är inloggad. Klicka på knappen Logga ut i navigationsfältet. - Användaren loggas ut och startfönstret visas. 8

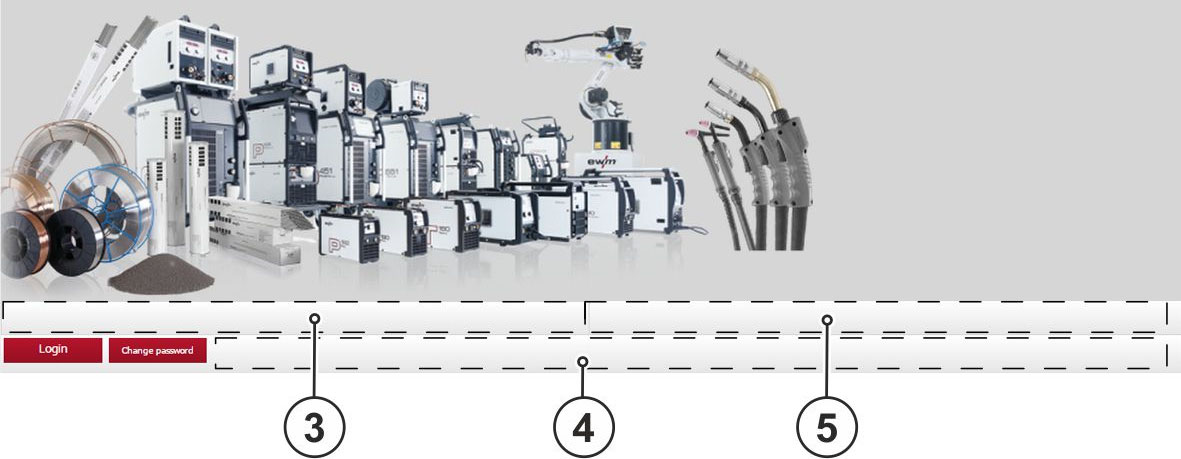

9 3 Lär känna användargränssnittet 3.1 Huvudmeny Lär känna användargränssnittet Huvudmeny Område Benämning 1 Navigationsfält 2 Visningsområde Bild 3-1 Screenshot startfönster med text 3 Händelsevisning, vänster del 4 Åtgärdsknappfält 5 Händelsevisning, höger del Navigationsfält Bild 3-2 Screenshot navigationsfält Navigationsfältet visar användaren var hon befinner sig och vilken knapp som senast använts. Dessutom visas användarnamn, användarroll samt aktuell tid och tid till automatisk utloggning vid inaktivitet. 9

10 Lär känna användargränssnittet Huvudmeny Knappar i navigationsfältet Knapp Benämning Funktion Ändra språk Ändra språkinställning Hjälp Öppna hjälpfunktionen Hem Gå tillbaka till startfönstret Favoriter Redigera favoriter Logga ut Logga ut användarprofilen Skriv ut Skriv ut data Vilka knappar som visas i navigationsfältet beror på sammanhanget Visningsområde Bild 3-3 Screenshot visningsområde Visningsområdet visar innehållet för respektive sammanhang. Här visas t.ex. lägesplaner, svetsdata och diagram. 10

11 Lär känna användargränssnittet Använda symboler Händelseindikering Händelseindikeringen visar i den vänstra delen statusmeddelanden från programvaran och i högra delen visas statusmeddelanden från svetsmaskinerna Åtgärdsknappfält Bild 3-4 Screenshot åtgärdsknappfält Åtgärdsknappfältet visar sammanhangsberoende knappar och används för navigation i programvaran. 3.2 Använda symboler Exklusiva symboler maskinstatus Symbol Betydelse Svetsmaskinen svetsar Svetsmaskinen är driftklar Svetsmaskinen är i standbyläge Svetsmaskinen är frånkopplad Svetsmaskinen har ett fel Extra symboler maskinstatus Symbol Betydelse Underhåll måste utföras på svetsmaskinen Drifttillståndsvarning Wi-Fi-anslutning aktiv Wi-Fi-anslutning inaktiv Inloggning med X-knappen 11

12 Lär känna användargränssnittet Använda symboler Symboler JOB-visning svetsmetod Symbol Betydelse MIG/MAG-standardsvetsning MIG/MAG-pulsbåge MIG/MAG-pulsbågssvetsning TIG-pulser Snabb TIG-DC-pulsning TIG-pulsautomatik TIG-AC-special Symboler JOB-visning taktfrekvens Symbol Betydelse 2-taktsdrift 2-taktsdrift special 4-taktsdrift 4-taktsdrift special 12

13 Lär känna användargränssnittet Använda symboler Symboler JOB-visning metodomkoppling Symbol Betydelse superpuls på superpuls av Symboler JOB-visning svetsfogar Symbol Betydelse Fallande fog Kälfog Överlappsfog I-fog-förband Symboler JOB-visning övrigt Symbol Betydelse Material Tråddiameter i millimeter Tråddiameter i millimeter vid TIG-svetsning Skyddsgas 13

14 Administratörshandbok Svetsmaskin 4 Administratörshandbok I detta kapitel beskrivs hur grundinställningarna för programvaran görs. För alla åtgärder som beskrivs i detta kapitel krävs åtkomst med användarrollen Administratör. 4.1 Svetsmaskin Lägg till svetsmaskin till nätverket Svetsmaskinerna har inte stöd för Dynamic Host Configuration Protocol (DHCP). Som standard har svetsmaskinerna en fast IP-adress vid leveransen. Den är angiven på en dekal på styrningen eller på en dekal under typskylten på maskinerna Svetsmaskiner med nätverksadapter från fabrik eller med Wi-Fi-funktion Anslut svetsmaskinen till nätverket. Tillkoppla svetsmaskinen Svetsmaskiner kompletterad med nätverksadapter Anslut gatewayen med den 7-poliga anslutningskabeln till svetsmaskinen. Anslut gatewayen till nätverket. Tillkoppla svetsmaskinen Konfigurera parametrar Utgångssituation: Användaren är inloggad och befinner sig i maskinhanteringen. Klicka på knappen Sök i åtgärdsknappfältet. - Programmet söker i nätverket efter anslutna svetsmaskiner och visar dessa i visningsområdet markerade med gult. Klicka på svetsmaskinen som ska konfigureras. - Den valda svetsmaskinen markeras med blått. Klicka på knappen Konfiguration i åtgärdsknappfältet. - I visningsområdet visas maskinkonfigurationen för den valda svetsmaskinen Maskinparametrar Utgångssituation: Användaren är inloggad och befinner sig i maskinkonfigurationen. Klicka på fliken Maskinparametrar. Ange eller välj önskade värden. Klicka på knappen Spara i åtgärdsknappfältet. - De registrerade parametrarna sparas. Parameter Benämning Stations-/fogreferens Grupp Inställning gas 1 Inställning gas 2 Gassensorer Lösenord Betydelse Fält för fritext: Intern benämning på svetsmaskinen Används för att referera fog till maskinen Fält för fritext: Används för styrningen av autentiseringen i samband med X-knappen Värde för gasflödet, om gassensorer inte är anslutna Värde för gasflödet, om gassensorer inte är anslutna Avgör om gassensorer är anslutna Visas inte 14

15 Administratörshandbok Svetsmaskin Konfigurera nätverksparametrar Utgångssituation: Användaren är inloggad och befinner sig i maskinkonfigurationen. Klicka på fliken Nätverksparametrar. Ange följande parametrar: - IPv4-adress för svetsmaskinen - Subnätmask - Standardgateway - UDP-port - IPv4-adress för den primära dataservern (eller spara data från grundkonfigurationen genom att klicka på knappen Verkställ ) - Port för den primära dataservern Ange följande parametrar om följande enheter är installerade: - IPv4-adress för den sekundära dataservern - Port för den sekundära dataservern - IPv4-adress för hanteringsservern (eller spara data från grundkonfigurationen genom att klicka på knappen Verkställ ) - Port för hanteringsservern Klicka på knappen Spara i åtgärdsknappfältet. - De registrerade parametrarna sparas Wi-Fi-parametrar (endast för svetsmaskin med Wi-Fi-funktion) Utgångssituation: Användaren är inloggad och befinner sig i maskinkonfigurationen. Klicka på fliken Wi-Fi-parametrar. Ange följande parametrar: - Wi-Fi till/från (vid till aktiveras maskinen via Wi-Fi) - SSID - Sändningseffekt - Region - Kryptering - Algoritm - Nyckel Klicka på knappen Spara i åtgärdsknappfältet. - De registrerade parametrarna sparas. 15

16 Administratörshandbok Lägesplan 4.2 Lägesplan Med hjälp av programvaran kan du skapa en lägesplan. I lägesplanen kan olika tillverkningsplatser och dess lägesplaner skapas. Tillverkningsplatserna kan i sin tur tilldelas maskiner och placeras i lägesplanen beroende på placering. Platser och maskiner kan väljas i strukturträdet som s.k. noder. Utgångssituation: Användaren är inloggad och befinner sig på startsidan. Klicka på knappen Lägesplan i åtgärdsknappfältet. - I visningsområdet visas lägesplanöversikten. Bild 4-1 Screenshot lägesplanöversikt med text Område Benämning 1 Strukturträd lägesplan 2 Detaljvy lägesplan 3 Översikt lägesplan 16

17 Administratörshandbok Lägesplan Skapa lägesplan Utgångssituation: Användaren är inloggad och befinner sig i lägesplanöversikten. Klicka på noderna där den nya lägesplanen ska läggas till. - Den valda noden markeras med blått. Klicka på knappen Lägg till i åtgärdsknappfältet. - Dialogfönstret Lägg till nod öppnas. Scrolla neråt i dialogfönstret Lägg till nod och klicka på Ny vy. - Posten Ny vy markeras med blått. Klicka på knappen Lägg till i dialogfönstret. - Dialogfönstret Redigera nod öppnas. Bild 4-2 Dialogfönster lägg till noder Bild 4-3 Dialogfönster redigera noder Ange namnet på den nya noden i dialogfönstret. - Tillval: ange positionen - Tillval: ange storleken - Tillval: lägg till karta Bilden bör ha en minimistorlek på 400x600 pixlar. Bildformaten *.jpg, *.png, *.svg stöds. Välj vektorformatet *.svg för förlustfri skalning. Klicka på knappen Spara för att spara data. Klicka på knappen Avbryt för att annullera inmatningen. Klicka på knappen Spara i åtgärdsknappfältet. 17

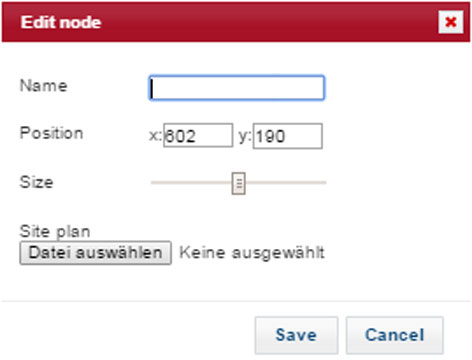

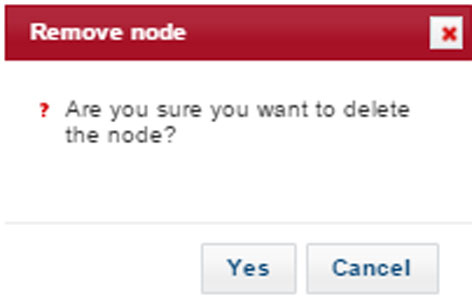

18 Administratörshandbok Lägesplan Redigera lägesplan Utgångssituation: Användaren är inloggad och befinner sig i lägesplanöversikten. Klicka på noden som ska redigeras. - Den valda noden markeras med blått. Klicka på knappen Redigera lägesplan i åtgärdsknappfältet. - Dialogfönstret Redigera nod öppnas. Ange namnet på den nya noden i dialogfönstret. - Tillval: ange positionen - Tillval: ange storleken - Tillval: lägg till karta Bilden bör ha en minimistorlek på 400x600 pixlar. Bildformaten *.jpg, *.png, *.svg stöds. Välj vektorformatet *.svg för förlustfri skalning. Klicka på knappen Spara för att spara data. Klicka på knappen Avbryt för att annullera inmatningen. Klicka på knappen Spara i åtgärdsknappfältet Radera lägesplan Utgångssituation: Användaren är inloggad och befinner sig i lägesplanöversikten. Klicka på noden som ska raderas. - Den valda noden markeras med blått. Klicka på knappen Redigera lägesplan i åtgärdsknappfältet. Klicka på knappen Radera i åtgärdsknappfältet. Artikel I. Dialogfönstret Radera nod öppnas. Klicka på Avbryt för att avbryta förloppet. Klicka på knappen Ja för att radera. Klicka på knappen Spara i åtgärdsknappfältet. Bild 4-4 Dialogfönster radera noder 18

19 Administratörshandbok Användare Radera svetsmaskin Utgångssituation: Användaren är inloggad och befinner sig i lägesplanöversikten. Klicka på den lägesplan där svetsmaskinen som ska raderas finns. Artikel II. - Den valda lägesplanen markeras med blått. Klicka på knappen Redigera lägesplan i åtgärdsknappfältet. Klicka på svetsmaskinen som ska raderas i lägesplanen. - Den valda svetsmaskinen markeras med blått. Klicka på knappen Radera i åtgärdsknappfältet. Artikel III. Dialogfönstret Radera nod öppnas. Klicka på knappen Ja för att radera. Artikel IV. Svetsmaskinen raderas från lägesplanen. Men står fortfarande till förfogande för utvärderingar i databasen. Klicka på Avbryt för att avbryta förloppet. Artikel V. Förloppet avbryts. 4.3 Användare I programvaran finns följande användarroller: - Administratör - Användare - Gäst Beroende på användarrollen har användaren olika åtkomst- och hanteringsbehörigheter. Administratör En administratör har obegränsad åtkomst till alla områden i programvaran. Användare Med användarrollen Användare kan du använda funktionen Visa information om svetsmaskinen. Användaren loggas ut automatiskt efter 15 minuters inaktivitet. - Se kapitel 5.3, Visa information om svetsmaskinen Gäst Med användarrollen Gäst har du åtkomst till övervakning av systemet. Med denna användarroll har du inte åtkomst till underhållsmodulen och dess räkneverk. - Se kapitel 5.5, Underhållsräkneverk 19

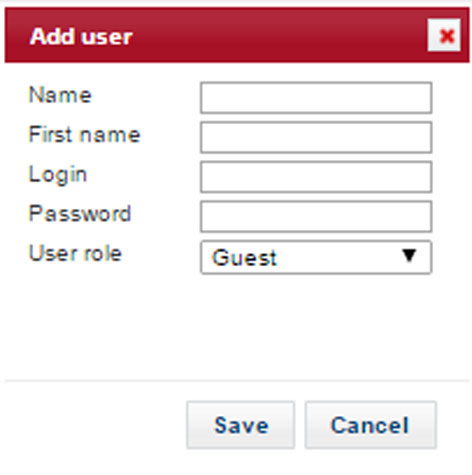

20 Administratörshandbok Användare Skapa användare Utgångssituation: Användaren är inloggad och befinner sig på startsidan. Klicka på knappen Användare i åtgärdsknappfältet. - Användarhantering visas i visningsområdet. Klicka på knappen Lägg till i åtgärdsknappfältet. - Dialogfönstret Lägg till användare öppnas. Bild 4-5 Dialogfönster lägg till användare Ange följande användarinformation: - Efternamn - Förnamn - Användarnamn - Lösenord - Användarroll Klicka på knappen Spara för att spara data. - Den nya användaren skapas. Klicka på Avbryt för att avbryta förloppet Redigera användaren Utgångssituation: Användaren är inloggad och befinner sig i användarhanteringen. Klicka på användaren som ska redigeras. - Användaren markeras med blått. Klicka på knappen Redigera i åtgärdsknappfältet. - Dialogfönstret Redigera användare öppnas. Utför önskade ändringar. Klicka på knappen Spara för att spara data. Klicka på knappen Avbryt för att annullera inmatningen. 20

21 Administratörshandbok Tryckinställningar 4.4 Tryckinställningar Här definieras logotypen samt fönsterhöjd, radantal och sidbredd för alla utskrifter från programvaran. Valet av skrivare som ska användas för utskrift görs i operativsystemets systemdialogfönster. Utgångssituation: Användaren är inloggad och befinner sig på startsidan. Klicka på knappen System i åtgärdsknappfältet. - Systemhantering visas i visningsområdet Ställ in logotyp Optimal höjd för logotypen är 80 pixlar. Större bilder skalas automatiskt till en höjd på 80 pixlar. Bildbredden anpassas automatiskt. Bildformaten *.jpg, *.png, *.svg stöds. Utgångssituation: Användaren är inloggad och befinner sig i systemhanteringen. Klicka på fliken Skrivarinställningar. Klicka på knappen Välj fil. - Systemdialogfönstret Välj fil öppnas. Leta upp önskad fil och välj den genom att dubbelklicka. - Filnamnet för den valda bilden visas. Klicka på knappen Spara för att spara data. - Ändringarna sparas och den nya logotypen visas. Klicka på knappen Återställ för att annullera inmatningen. - Ändringarna annulleras Ställa in radantal och sidbredd Här definieras radantal, sidbredd och logotyp för alla utskrifter från programvaran. Radantal och sidbredd avgör antalet utskrivna rader per sida och utskriftens bredd. Radantalet är förinställt på 50 rader och fönsterbredden på 1050 pixlar. Utgångssituation: Användaren är inloggad och befinner sig i systemhanteringen. Klicka på fliken Skrivarinställningar. Ställ in värdena för rader per sida och sidbredd. Klicka på knappen Spara för att spara data. Klicka på knappen Återställ för att annullera inmatningen. - Ändringarna annulleras. 21

22 Administratörshandbok Spara svetsdata på USB-minne 4.5 Spara svetsdata på USB-minne Med den bifogade modulen XWDImport kan du överföra svetsdata från en svetsmaskin till kvalitetsstyrningsprogramvaran med hjälp av ett USB-minne utan att svetsmaskinen behöver vara ansluten till nätverket. Använd ett industriellt USB-minne för förbättrad livslängd och tillförlitlighet Initiera USB-minnet Före användning måste USB-minnet registreras en gång på varje svetsmaskin som det ska användas med. Under registreringen kontrolleras även USB-minnets funktion. Sätt in USB-minnet i svetsmaskinen. Håll in knappen Master på gatewayen eller svetsmaskinen. Tillkoppla svetsmaskinen. - På styrningen blinkar lysdioden Profile Logga in med ditt Xbutton i styrningen. - På styrningen blinkar lysdioden USB. - Registreringen av USB-minnet är slutförd. Om USB-minnet är felaktigt, blinkar lysdioden Error och registreringen utförs inte Spara svetsdata Spara manuellt Sätt in USB-minnet i svetsmaskinen. Tryck på knappen Master på gatewayen eller svetsmaskinen. - På styrningen blinkar lysdioden USB och data sparas. Tryck på knappen Master för att avsluta förloppet. Den aktuella svetsfogen sparas komplett. Förloppet är slutfört när lysdioderna på styrningen slutar blinka Spara automatiskt Sätt in USB-minnet i svetsmaskinen. Tillkoppla svetsmaskinen. - Förloppet startar automatiskt. Tryck på knappen Master för att avsluta förloppet. Den aktuella svetsfogen sparas komplett. Förloppet är slutfört när lysdioderna på styrningen slutar blinka. 22

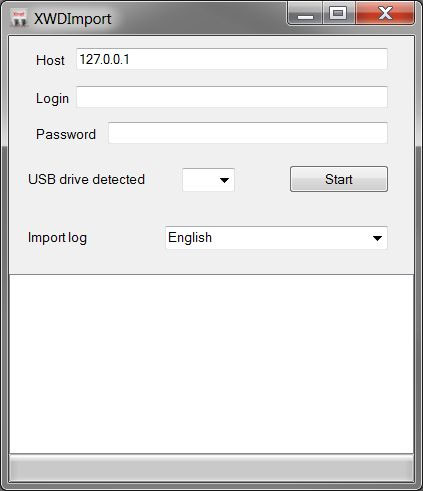

23 Administratörshandbok Spara svetsdata på USB-minne Importera svetsdata från USB-minnet till Xnet Starta programmet XWDImport.exe. - Programmets startfönster öppnas. Bild 4-6 Screenshot startfönstret XWDImport Anslut USB-minnet med svetsdata till din dator. Ange följande parametrar: - Värd: Server-IP-adressen för datorn där Xnet är installerat. - Användarnamn - Lösenord Välj enhetsbeteckningen för USB-minnet med svetsdata. Klicka på knappen Starta. - Importen startas. Alla data på USB-minnet som hittas och importeras raderas utan tidigare meddelanden efter importen från USB-minnet. Importerade svetsdata finns i Svetsmaskinhanteringen i Xnet-programvaran. Importerade data tilldelas automatiskt svetsmaskinens namn och MAC-adress. 23

24 Användarhandbok Hantera favoriter 5 Användarhandbok I denna del av handboken beskrivs hur du kan avläsa information om svetsmaskinerna vid det dagliga arbetet. För alla åtgärder som beskrivs i detta kapitel krävs åtkomst med användarrollen Användare. 5.1 Hantera favoriter Med favoritfunktionen kan du snabbt öppna ofta använda datasammanställningar. Åtkomst till de sparade favoriterna görs via startsidan Lägg till favoriter Utgångssituation: Användaren är inloggad. Klicka på symbolen Lägg till favoriter när symbolen visas i respektive fönstervy. - Dialogfönstret Lägg till favoriter öppnas. Ange en benämning för favoriten i dialogfönstret. Klicka på knappen Spara för att spara data. Klicka på knappen Avbryt för att annullera inmatningen Radera favoriter Utgångssituation: Användaren är inloggad och befinner sig på startsidan. Flytta muspekaren till favoriten som ska raderas. - I visningen av favorit visas ett rött kryss. Klicka på krysset. - Favoriten raderas. 5.2 Visa systeminformation Utgångssituation: Användaren är inloggad och befinner sig på startsidan. Klicka på knappen System i åtgärdsknappfältet. Klicka på knappen Systeminfo i visningsområdet. Följande systeminformation kan visas: - Version hanteringsserver - Max. maskinlicenser - Samtidigt använda maskinlicenser - Hanteringsserver IPv4-adress - Primär dataserver IPv4-adress - Webbplatsversion Se till att du har systeminformationen tillgänglig vid supportfrågor. 5.3 Visa information om svetsmaskinen I detta kapitel beskrivs hur du kan avläsa information om svetsmaskinerna vid det dagliga arbetet. För alla åtgärder som beskrivs i detta kapitel krävs åtkomst med användarrollen Användare. Maskinhanteringen och lägesplanen används för öppna en översikt över alla svetsmaskiner i systemet. Alla svetsmaskiner visas med detaljerad information om nätverk, identifiering och status, och kan väljas direkt. I denna dokumentation utgår vi alltid från maskinhanteringen för att ge en bättre översikt. Menyposterna och funktionen för maskinhantering samt lägesplanen är emellertid identiska. 24

25 Användarhandbok Visa information om svetsmaskinen Kort beskrivning av funktionen Lägesplan Utgångssituation: Användaren är inloggad och befinner sig på startsidan. Klicka på knappen Lägesplan i åtgärdsknappfältet. - I visningsområdet visas sparade lägesplaner och svetsmaskiner. Bild 5-1 Screenshot lägesplan I den vänstra delen finns en helhetsvy över den valda lägesplanen där du också kan välja detaljområde. Bild 5-2 Screenshot lägesplan översiktsfönster 25

26 Användarhandbok Visa information om svetsmaskinen I den högra delen visas det valda detaljområdet för den valda lägesplanen. Bild 5-3 Screenshot lägesplan detaljområde Lista svetsmaskiner Utgångssituation: Användaren är inloggad och befinner sig på startsidan. Klicka på knappen Maskin i åtgärdsknappfältet. - I visningsområdet visas alla sparade svetsmaskiner. Bild 5-4 Screenshot maskinlista 26

27 Användarhandbok Visa information om svetsmaskinen Information i listan över svetsmaskiner Benämning Betydelse Alla Namn Grupp MAC-adress IP-adress Kryssruta för att välja en eller flera svetsmaskiner Namnet på svetsmaskinen som är sparat i grundkonfigurationen Grupptillhörigheten för svetsmaskinen som är sparad i grundkonfigurationen. Svetsmaskinens MAC-adress Status Svetsmaskinens aktuella status Svetsmaskinernas huvudstatus Exklusiva symboler maskinstatus Symbol Betydelse IP-adressen för svetsmaskinen som är sparad i grundkonfigurationen Svetsmaskinen svetsar Svetsmaskinen är driftklar Svetsmaskinen är i standbyläge Svetsmaskinen är frånkopplad Svetsmaskinen har ett fel Extra symboler maskinstatus Symbol Betydelse Underhåll måste utföras på svetsmaskinen Drifttillståndsvarning Wi-Fi-anslutning aktiv Wi-Fi-anslutning inaktiv Inloggning med X-knappen 27

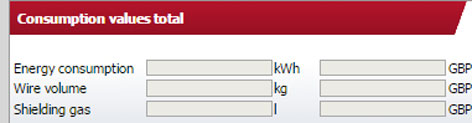

28 Användarhandbok Visa information om svetsmaskinen Visa förbrukningsvärden och -summor Utgångssituation: Användaren är inloggad och befinner sig i maskinhanteringen eller lägesplanen. Klicka på knappen Förbrukning i åtgärdsknappfältet. - I visningsområdet visas förbrukningsvärdena. Välj en svetsmaskin i listan. Ange följande i kalkylinformationen: - Valuta - Pris för energiförbrukning per kwh - Pris för ljusbågsenergi per kwh - Pris för skyddsgas per liter - Pris för tråd per kilo Bild 5-5 Screenshot förbrukningsvärden Bild 5-6 Screenshot förbrukningsvärden priser Välj minst en maskin i maskinlistan. Klicka på knappen Beräkna i åtgärdsknappfältet. - Förbrukningsvärdena visas. Bild 5-7 Screenshot förbrukningsvärden priser summor 28

29 Användarhandbok Visa information om svetsmaskinen Återställ förbrukningsvärden Utgångssituation: Användaren är inloggad och befinner sig i förbrukningsvärdesvisningen. Välj maskinerna i maskinlistan vars förbrukningsvärden ska återställas. Klicka på knappen Återställ i åtgärdsknappfältet. Bekräfta eller ändra valet i fönstret som öppnas. Klicka på knappen OK för att spara valet. - Valda data återställs. Klicka på knappen Avbryt för att annullera valet. - Åtgärden avbryts och inga data återställs Realtidsvisning av svetsdata Utgångssituation: Användaren är inloggad och befinner sig i maskinhanteringen eller lägesplanen. Välj minst en svetsmaskin i listan över svetsmaskiner eller lägesplanen. Klicka på knappen Realtidsvisning i åtgärdsknappfältet. - I visningsområdet visas realtidsvisningen. Bild 5-8 Screenshot realtidsvisning 29

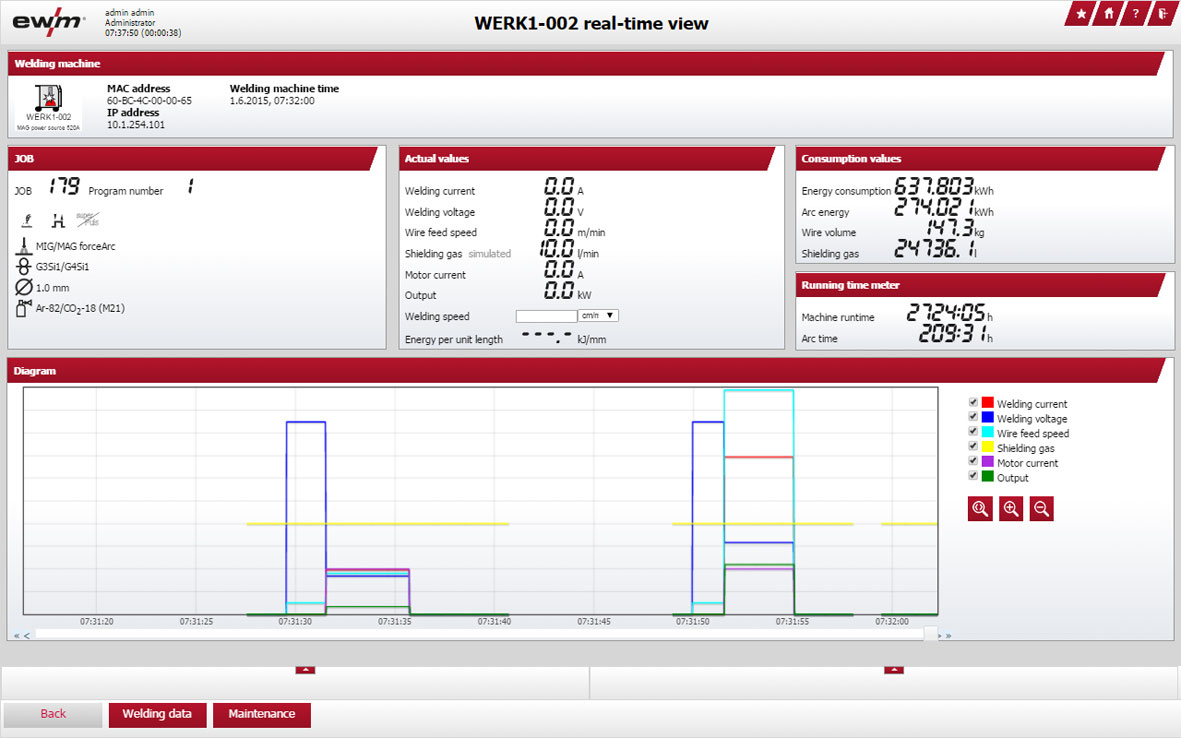

30 Användarhandbok Visa information om svetsmaskinen Med realtidsvisningen kan du direkt kontrollera viktiga driftparametrar för upp till fem svetsmaskiner. Vid val av mer än en svetsmaskin visas inte förloppsgrafiken. I det övre fältet anges namnet på svetsmaskinen eller svetsmaskinerna för att man ska förstå vilken maskin som hör ihop med aktuella data. JOB-detaljvisningen visar den aktiva svetsuppgiften samt drift- och svetstyp. Ärvärdesindikeringen visar aktuella mätvärden med genomsnittliga värden (sett från höger i grafiken). Uppgifterna om svetseffekt kan användas för att utvärdera sträckenergin vid en manuell inmatning av svetshastigheten. Efter att processen avslutats, förblir ärvärdet i stoppat läge och det senaste medelvärdet för huvudprocessfasen visas. Förbrukningsvisningen visar de aktuella processförbrukningsvärdena. Den aktuella drifttimmeräknaren för tillkopplingstid för maskinerna och ljusbågsbränntid visas också. Svetsförloppet kan kontrolleras i detalj med hjälp av en regelbundet uppdaterad grafik Ändra diagraminställningar Utgångssituation: Användaren är inloggad och befinner sig i realtidsvisningen. Klicka på knappen Zooma in. - Diagramdetaljen förstoras. Klicka på knappen Zooma ut. - Diagramdetaljen förminskas. 30

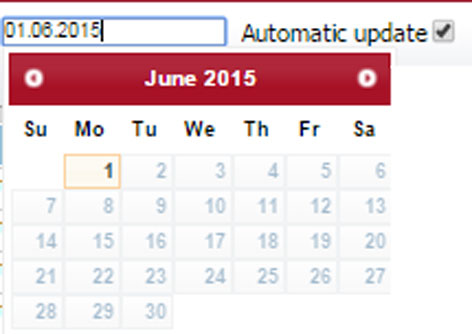

31 Användarhandbok Visa information om svetsmaskinen Visa sparade svetsdata Utgångssituation: Användaren är inloggad och befinner sig i maskinhanteringen eller lägesplanen. Välj en svetsmaskin i listan över svetsmaskiner eller lägesplanen. Klicka på knappen Svetsdata i åtgärdsknappfältet. - I visningsområdet visas svetsdata för den valda svetsmaskinen för den dag då data senast har registrerats. Bild 5-9 Screenshot visning av sparade svetsdata Meddelandet Inga data visas om det inte finns några sparade svetsdata Välj svetsdata för ett visst datum Utgångssituation: Användaren är inloggad och befinner sig i svetsdatavisningen. Klicka på Visa i datumfältet. - Dialogfönstret Kalender öppnas. De dagar som har sparade svetsdata är markerade med svart. Den aktuellt valda dagen är markerad med rött. Klicka på önskat datum. - I visningsområdet visas alla sparade data. Bild 5-10 Screenshot kalender Du kan avgränsa resultatlistan ytterligare genom att välja klockslag. 31

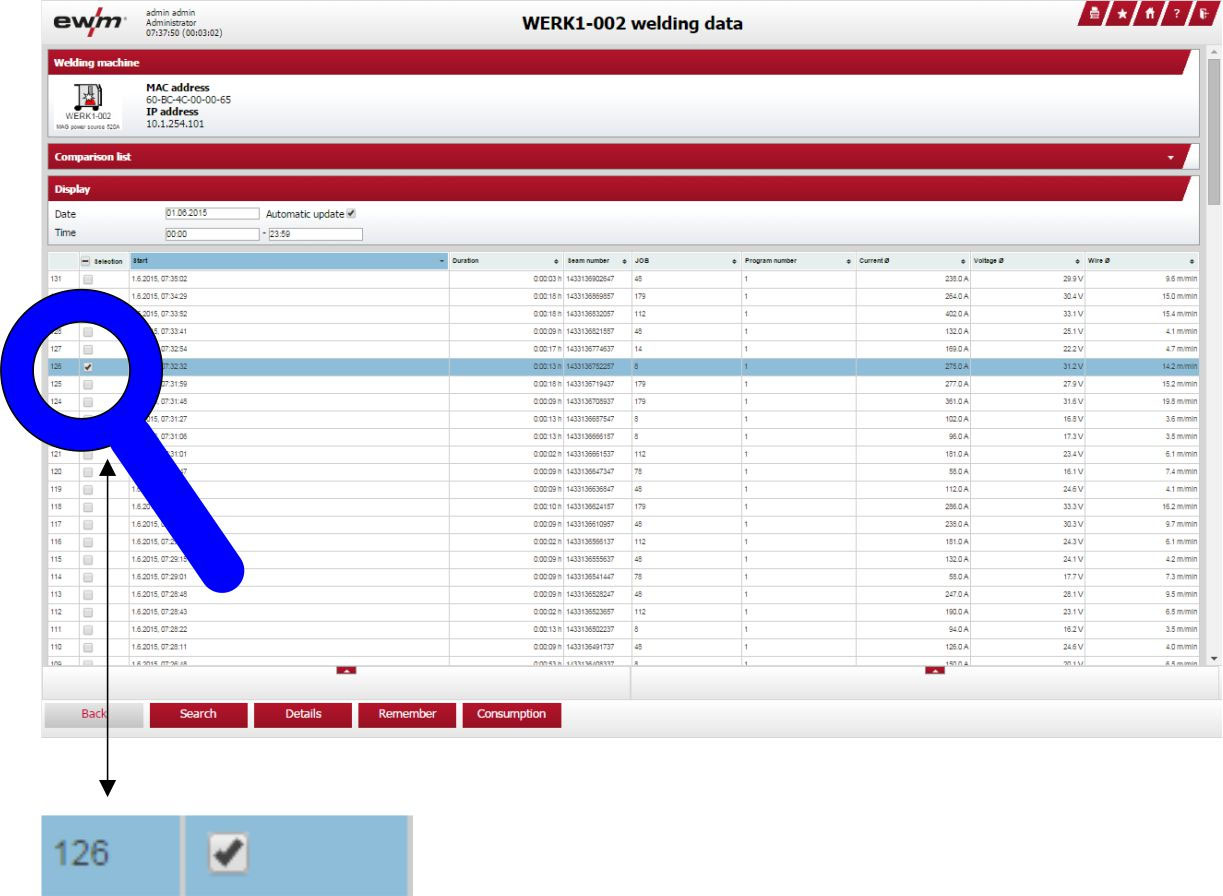

32 Användarhandbok Visa information om svetsmaskinen Visa svetsdatadetaljer Utgångssituation: Användaren är inloggad och befinner sig i svetsdatavisningen. Bild 5-11 Screenshot svetsdatadetaljer och detaljnavigation Välj önskad datapost. Klicka på knappen Detaljer i åtgärdsknappfältet. - I visningsområdet visas detaljvyn för dataposten. I det övre fältet anges namnet på svetsmaskinen för att man ska förstå vilken maskin som hör ihop med aktuella data. JOBdetaljvisningen beskriver de sparade svetsuppgifterna samt drift- och svetstyp samt relevant programnummer för svetseffekten. Enstaka fogar kan väljas och visas i en grafik. Förinställt för detaljvisningen är visning av parametrarna Svetsström, Svetsspänning, Trådmatningshastighet, Skyddsgas och Motorström. 32

33 Användarhandbok Visa information om svetsmaskinen Bild 5-12 Screenshot detaljvy svetsdata Markera eller avmarkera önskade parametrar för att ändra vilka parametrar som ska visas. Bild 5-13 Screenshot parametrar - Detaljvyn för dataposten ändrar sig beroende på inställning Synkronisering Vid jämförelse av svetsning i manuellt område skiljer sig ofta processtiden för fogarna. För att kunna jämföra särskilt viktiga processfaser, kan du med hjälp av funktionen Synkronisering visa viktiga faser av processen i grafiken, vilket underlättar vid jämförelsen. Utgångssituation: Användaren är inloggad och har redan valt flera svetsdataposter. Välj en av faserna (gasförströmfas, tändfas, huvudprocess, efterbränningsfas) av svetsprocessen i fältet Synkronisering. Bild 5-14 Screenshot svetsfog synkronisering - Den valda fasen av svetsprocessen visas i diagrammet där svetsningar med de processfaser som ska synkroniseras visas över varandra Jämför sparade svetsfogar Funktionen Märk kan användas för att jämföra svetsfogar från olika maskiner. Det går att ange upp till fem svetsfogar i en märklista och som ska visas i det övre visningsområdet. Fogarna visas då tillsammans med hjälp av funktionen Jämför Välj och visa svetsfogar som ska jämföras Utgångssituation: Användaren är inloggad och befinner sig i maskinhanteringen eller lägesplanen. Gör på följande sätt för alla svetsfogar som ska jämföras: 33

34 Användarhandbok Visa information om svetsmaskinen Välj svetsmaskin. Klicka på knappen Svetsdata i åtgärdsknappfältet. Följ instruktionerna i kapitel och välj en datapost. Klicka på knappen Märk i åtgärdsknappfältet. - Se kapitel , Välj svetsdata för ett visst datum - Den valda dataposten visas i jämförelselistan. Bild 5-15 Screenshot svetsdata jämförelselista Klicka på knappen Jämför i åtgärdsknappfältet när valet är klart. - I visningsområdet visas svetsdata för den första valda svetsmaskinen med en markering. 34

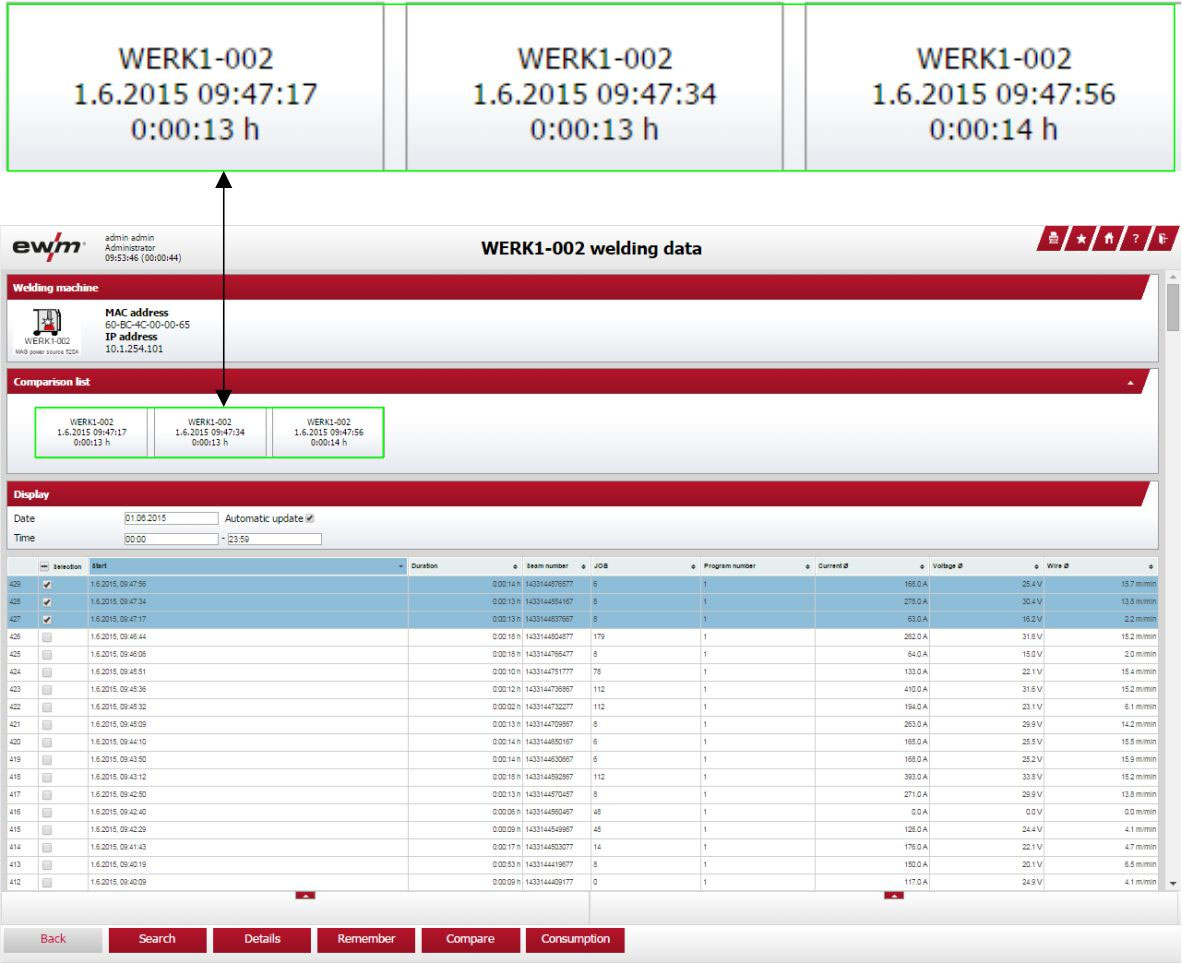

35 Användarhandbok Visa information om svetsmaskinen Bild 5-16 Screenshot svetsdatadetaljer jämförelse Välj önskad svetsmaskin för att växla visningen i valrutan. Bild 5-17 Screenshot val av svetsdatadetaljer - Dataposten för den valda svetsmaskinen visas med en markering i diagrammet. Bild 5-18 Screenshot svetsdiagram markerat Förinställt för detaljvisningen är visning av parametrarna Svetsström, Svetsspänning, Trådmatningshastighet, Skyddsgas och Motorström. Bild 5-19 Screenshot parametrar Markera eller avmarkera önskade parametrar för att ändra vilka parametrar som ska visas. - Detaljvyn för dataposten ändrar sig beroende på inställning. 35

36 Användarhandbok Visa svetsmaskinens konfiguration Återställ valet Utgångssituation: Användaren är inloggad och befinner sig i svetsdatavisningen där de svetsfogar som ska jämföras är angivna. Bild 5-20 Screenshot svetsdata jämförelselista Placera markören på svetsmaskinen som ska tas bort i jämförelselistan. - I visningen av svetsmaskinen visas ett rött kryss i det övre högra hörnet. Klicka på det röda krysset. - Svetsmaskinen tas genast bort från jämförelselistan. 5.4 Visa svetsmaskinens konfiguration Utgångssituation: Användaren är inloggad och befinner sig i maskinhanteringen eller lägesplanen. Välj en svetsmaskin. Klicka på knappen Konfiguration i åtgärdsknappfältet. - I visningsområdet visas maskinkonfigurationen för den valda svetsmaskinen. 36

37 Användarhandbok Visa svetsmaskinens konfiguration Område Benämning 1 Maskininformation 2 Flik maskinparametrar Bild 5-21 Screenshot svetsmaskinens konfiguration 3 Flik nätverksparametrar 4 Flik Wi-Fi-parametrar Maskinparametrar Information om maskinparametrar: - Se kapitel , Maskinparametrar Nätverksparametrar Information om nätverksparametrar: - Se kapitel , Konfigurera nätverksparametrar Wi-Fi-parametrar Information om Wi-Fi-parametrar:. - Se kapitel , Wi-Fi-parametrar (endast för svetsmaskin med Wi-Fi-funktion) 37

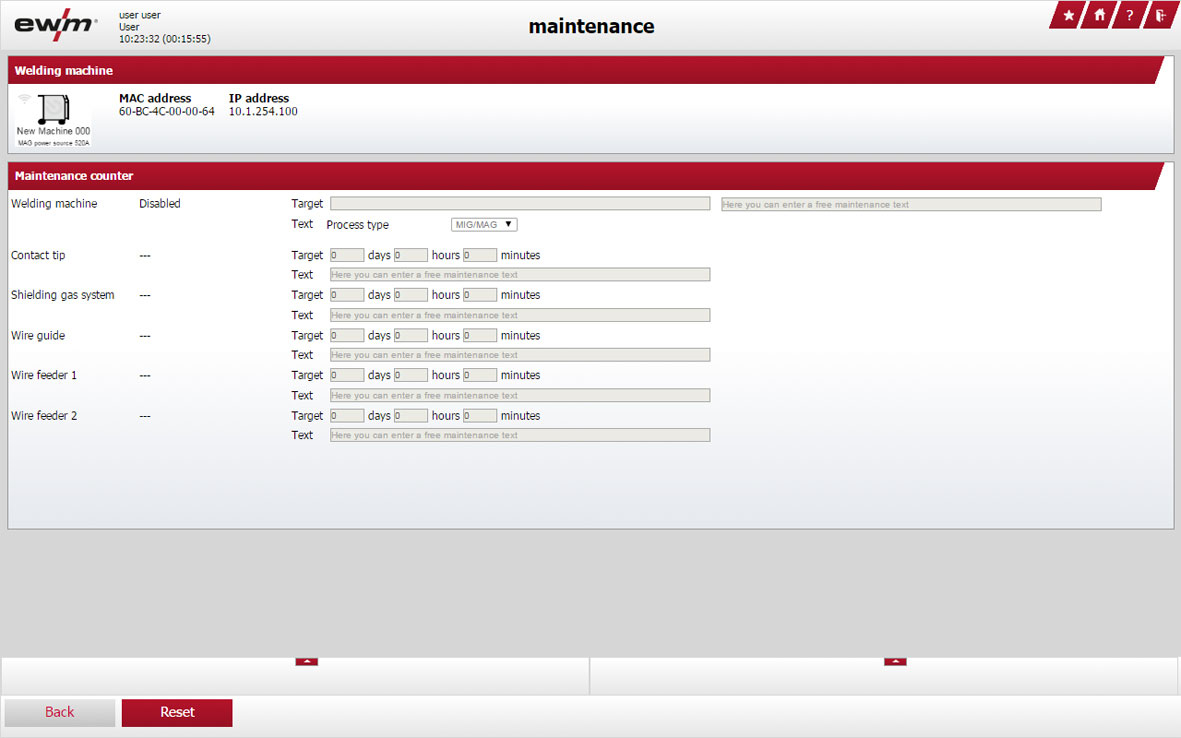

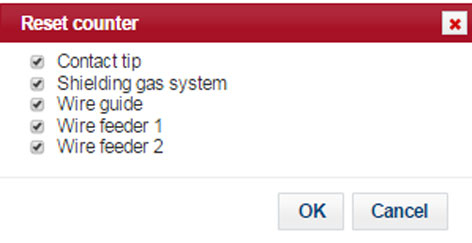

38 Användarhandbok Underhållsräkneverk 5.5 Underhållsräkneverk Underhållsmodulen används för att övervaka serviceintervallen för de anslutna svetsmaskinerna. Beroende på process kan underhållsintervallen för delar av den erforderliga svetsutrustningen definieras och kommenteras med underhållsfritexten. Materiella skador på grund av att övriga gällande dokument inte följs! De serviceintervaller som definierats av driftansvarig är endast information och ersätter aldrig de uppgifter om underhåll som anges i bruksanvisningarna för de olika svetsmaskinerna. Beakta underhållsintervallen i bruksanvisningarna för svetsmaskinerna! Visa underhållsräkneverk Utgångssituation: Användaren är inloggad och befinner sig i maskinhanteringen eller lägesplanen. Välj en svetsmaskin. Klicka på knappen Underhåll i åtgärdsknappfältet. - I visningsområdet visas underhållsräkneverket. I den vänstra delen av visningsområdet visas underhållsgruppen. I mitten av visningsområdet visas återstående svetstid till nästa underhåll. I den högra delen av visningsområdet visas sparad underhållsinformation. Bild 5-22 Screenshot underhållsräkneverk 38

39 Användarhandbok Underhållsräkneverk Informationen om underhållsdata Parameter Betydelse Svetsmaskin Processtyp Kontaktrör Skyddsgassystem Elektrod Trådstyrning Trådmatningsdrift 1 Trådmatningsdrift 2 Fast datum, t.ex. tidpunkt för nästa återkommande kontroll Visning av processtypen som används av svetsmaskinen Tid till nästa rekommenderade kontroll av kontaktröret Tid till nästa rekommenderade kontroll av skyddsgassystemet Tid till nästa rekommenderade kontroll av elektroden Tid till nästa rekommenderade kontroll av trådstyrningen Tid till nästa rekommenderade kontroll av huvudtrådmatningsdriften Tid till nästa rekommenderade kontroll av andra trådmatningsdriften (tillval) Plasmagasmunstycke Tid till nästa rekommenderade kontroll av plasmagasmunstycket Visningen av enstaka parametrar beror på svetsmaskinens processtyp Återställ underhållsräkneverk Utgångssituation: Användaren är inloggad och befinner sig i underhållsdatavisningen. Klicka på knappen Återställ i åtgärdsknappfältet. - Dialogfönstret Återställ räkneverk öppnas. Bild 5-23 Dialogfönster återställ räkneverk Välj den svetsutrustning vars räkneverk ska återställas. Det går att välja flera enheter. Klicka på knappen OK för att återställa det valda räkneverket. - Det valda räkneverket återställs. Klicka på Avbryt för att avbryta förloppet. 39

40 Felindikeringar Underhållsräkneverk 6 Felindikeringar Teckenförklaring Symbol Beskrivning Fel/Orsak Åtgärd Det gick inte att ansluta till servern Under en befintlig session frånkopplades Xnet-servern Nätverksanslutningen har avbrutits Kontrollera dataanslutningen från klienten till Xnet-servern. Kontrollera donglen. Det gick inte att ansluta till svetsmaskinen Felaktig anslutning mellan maskinen och Xnet-servern Kontrollera anslutningen mellan maskinen och Xnet-servern Det gick inte att logga in Fel vid inmatning av användarnamn eller lösenord Användarkontot finns inte Ange användarnamn och lösenord för det befintliga användarkontot Sessionen har gått ut Automatisk utloggning på grund av inaktivitet Logga in på nytt Bilden är mindre än minimistorlek (600 x 400 pixlar) En bitmap-bild med en lägre upplösning än 600x400 pixlar har laddats upp till lägesplanen Följ minimistorlek (600x400 pixlar) för bitmap-bilder Det finns inga data Det finns inga svetsdata för den aktuella dagen Kontrollera svetsdata efter den första svetsprocessen Det finns inga svetsdata för den valda dagen Kontrollera valet Du har inte behörighet för denna funktion Användaren har valt en programfunktion som hon saknar behörighet för Kontakta systemadministratören och begär utökade åtkomstbehörigheter Felaktigt format Vid inmatning av ett värde har ett felaktigt inmatningsformat valts (skrivfel) Radera inmatade värden och ange dem på nytt i rätt inmatningsformat Nyckellängd Vid inmatning av en nyckel för Wi-Fi-konfigurationen har minimiantalet tecken underskridits Radera Wi-Fi-nyckeln och ange nyckeln på nytt Dataposten finns redan Användaren har försök att skapa en datapost som redan finns Spara en ny datapost med ett nytt namn eller byt namn på den gamla dataposten Värdet måste vara ett positivt heltal Användaren har gjort en felaktig inmatning Radera inmatade värden och ange dem på nytt Värde krävs Användaren har utelämnat en inmatning Kontrollera och komplettera inmatningen Allmänt fel Ett ospecificerat programfel har inträffat Kontakta support Adresseringsfel för maskin Ett internt kommunikationsfel har inträffat Kontakta support 40

41 Bilaga A Översikt EWM-filialer 7 Bilaga A 7.1 Översikt EWM-filialer 41
