Denna bruksanvisning avser endast att förklara Nätverksfunktioner.

Transkript

1 X90w Multimedia-Projector Nätverksfunktioner Denna bruksanvisning avser endast att förklara Nätverksfunktioner. VARNING Innan du använder projektorn, läs "Bruksanvisning för Produktsäkerhets" och de här bruksanvisningarna för att förstå och använda enheten korrekt. Förvara sedan bruksanvisningen på ett säkert ställe för framtida bruk. NOTERA Informationen i denna bruksanvisning kan komma att ändras utan förvarning. Tillverkaren påtar sig inget ansvar för eventuella fel i denna bruksanvisning. Återgivning, översändande eller användning av detta dokument eller dess innehåll är inte tillåten utan uttrycklig skriftligt medgivande. ERKÄNNANDE OM VARUNAMN: Windows är ett registrerat varunamn tillhörande Microsoft Corporation. Alla andra varunamn tillhör respektive ägare. 1

2 Innehåll Försiktigt 3 1. Huvudfunktioner DIREKT LÄGE PRESENTATION UTAN PC 6 2. Anslutningsutrustning och nätverksinställningar Utrustning som krävs Nätverksanslutning med användning av funktionen One-Click -kommunikation Manuell inställning av nätverksanslutning Trådbundet LAN Anslutning av utrustning Nätverksinställningar Inställning av Internet Options Kontrollera anslutning Manuella inställningar för nätverksanslutningar För trådlös LAN-anslutning Förbered för trådlös LAN-anslutning Inställning av trådlös LAN-anslutning Port Settings Mail Settings Alert Settings Date/Time Settings Security Settings Logoff Använda Webb [Remote Control] Använda Projektor mjukvara Grunder Använda PRESENTATION UTAN PC Grunder Använda projektorn Avancerat Använda PRESENTATION UTAN PC Avancerat Tumnagelsvisningsläge Fullskärmsvisningsläge Bildspelsvisningsläge Katalog visningsläge PRESENTATION UTAN PC felmeddelande Spellista Fel- & varningsmeddelanden via e-post Kommandokontroll via nätverket Felsökning Garanti och Service efter köp 83 2 Innehåll

3 Försiktigt Försiktigt Begränsningar för borttagning och isättning av SD-minneskort, SDIO Wi-Fi LANkort och USB-minnen. Utför lämplig funktion AVLÄGSNA MEDIA, AVLÄGSNA USB, AVLÄGSNA SD-KORT eller AVLÄGSNA ALLA innan borttagning av SD-minneskort eller USB-minnen. Stäng av projektorns strömbrytare innan borttagning av SDIO Wi-Fi LAN-kortet. (Se också till att LED:n på kortet inte lyses.) Försiktigt Det krävs ingen radiolicens för att använda detta kort men notera följande information för användning av SDIO Wi-Fi LAN kortet: Mikrovågsugnar Industriell, vetenskaplig eller medicinsk utrustning Radioapparater avsedda för lågenergi Kontorsradioapparater Användning av ett SDIO Wi-Fi LAN-kort i närheten av ovan kan resultera i radiostörning som i sin tur kan resultera i minskad hastighet och även avbrott i Wi-Fi-kommunikation. resultera i minskad hastighet och även avbrott i Wi-Fi-kommunikation. Områden som innehåller förstärkt stål, andra material eller betong kan påverka radiovågorna som SDIO Wi-Fi LAN-kort använder. kan vara begränsade beroende på land eller region i vilket kortet används. Se följande SDIO Wi-Fi LAN-kortet. Rådgör med din återförsäljare för information om länder som inte återfinns i följande tabell. Land eller Region Tillgängliga kanaler 1 till 11 USA 1 till 11 Taiwan 1 till 11 Kanada 1 till 11 Storbritannien, Spanien, Tyskland, Italien, 1 till 11 Danmark, Finland, Grekland, Norge, Frankrike, Irland, Luxemburg, Island en möjlighet att användning av SDIO Wi-Fi LAN-kort i dessa länder kan kränka etablerade radiolagar. 3

4

5 1.1 DIREKT LÄGE (Projicera bilder från en dator) 1. Huvudfunktioner I DIREKT LÄGE kommer projektorn att visa den skärm som visas på datorn via nätverk som stöds av MIU Live Viewer (Bild 1.1.a). MIU Live Viewer fångar datorskärmsbilder med därför avsedd programvara MIU Live Viewer och skickar den till projektorn via trådbundet LAN eller trådlös LAN anslutning. (Se avsnitt 3 och 5 för detaljer.) Bild 1.1.a MIU Live Viewer matar ut en fångad bild till projektorn via en trådlös LAN-anslutning Bild 1.1.b MIU Live Viewer ( 5

6 1. Huvudfunktioner 1.2 PRESENTATION UTAN PC (Visa bilder lagrade på SD-minneskort och USB-minnen) PRESENTATION UTAN PC är en annan huvudfunktion i MIU-menyn som medger projektor att visa bilder sparade på SD-minneskort eller USB-minnen. (Bild 2) Fullskärmsvisningsläge: Visar 1 bild eller rörlig bild i fullskärm. 3) Bildspelsvisningsläge: Visar olika bilder med angivet intervall. [Minnestyper som stöds] - SD-minneskort (SD-kort) minneskortsläsare) NOTERA när den ansluts. Tillåtna format är FAT 12, FAT 16 (FAT) och FAT 32. NTFS formatet stöds inte. TUMNAGEL [SD] : JA Bild 1.2.a PRESENTATION UTAN PC PRESENTATION UTAN PC kan kontrolleras med IR-fjärrkontrollen eller knapparna på projektorn ( Avancerat). Du kan också använda [Remote Control] som visas i bild 1.2.b, vilket möjliggör val av bilder, växling mellan sidor och växling mellan visningslägen. Webbfjärrkontrollen växlar även lägen mellan MIU Live Viewer och PRESENTATION UTAN PC. 6

7 1. Huvudfunktioner 1.2 PRESENTATION UTAN PC (Visa bilder lagrade på SD-minneskort och USB-minnen) (fortsätter) Bild 1.2.b Webb [Remote Control] NOTERA Fil- och katalognamn begränsas på följande sätt i PRESENTATION UTAN PC. (1) Om projektorspråket är satt till japanska: Endast alfanumeriska och japanska tecken stöds. (2) Om projektorspråket inte är satt till japanska: Endast alfanumeriska och Latin-1 tecken stöds. Data kan inte läsas korrekt beroende på typ av USB hårddisk, USB-minne och USB kortläsare. När din USB hårddisk kan använda extern strömförsörjning använd den. 7

8 2. Anslutningsutrustning och nätverksinställningar 2. Anslutningsutrustning och nätverksinställningar 2.1 Utrustning som krävs Följande utrustning krävs för anslutning mellan 1 projektor och 1 dator. Anslutning Projektor Dator ( MIU Live Viewer måste vara installerat för att använda DIREKT LÄGE.) Det kan hända att projektorn inte kan kommunicera korrekt med vissa sorters trådlösa LAN-apparater eller datorer, även om datorn är utrustad med inbyggt trådlöst LAN. förebygga kommunikationsproblem. LAN-kabel (krävs för trådbunden anslutning) *1 SDIO Wi-Fi LAN-kort (krävs för trådlös anslutning) *2 SD-minneskort eller USB-minne (krävs för PRESENTATION UTAN PC ) *1: CAT-5 (eller större) LAN-kabel *2: En anslutningspunkt krävs när trådlös LAN-anslutning används läge [INFRASTRUCTURE]. 2.2 Nätverksanslutning med användning av funktionen One-Click -kommunikation Detta avsnitt förklara hur man ansluter ett nätverk med hjälp av funktionen One-Click -kommunikation. Denna funktion förenklar processen att skapa en nätverksanslutning mellan en dator och projektorn och kräver inte avancerade inställningar så som IP-adress och SSID. anslutna. och administratörsrättigheter krävs för att använda funktionen One-Clickkommunikation. (med administratörsrättigheter) * Det kan förekomma att denna funktion inte fungerar med vissa drivrutiner för trådlöst LAN. Om One-Click -kommunikation misslyckas med att ansluta ställ in anslutningen manuellt. (10, 16 och se Bruksanvisningarna för din dator och trådlösa apparater.) [Trådbunden LAN-anslutning] 1) När projektorns nätverksinställningar så som IP-adress och subnätmask ändras måste projektorn återställas till ursprungliga nätverksinställningar. Menyn kommer att visas. Om ENKEL MENY visas växla till Detaljerad meny.

9 2. Anslutningsutrustning och nätverksinställningar 2.2 Nätverksanslutning med användning av funktionen One-Click -kommunikation (fortsätter) Tryck på knappen RESET på fjärrkontrollen och menyn ÅTERSTÄLL kommer att visas. NOTERA SSID och WEP KEY kommer att återställas till fabriksinställningarna. Dessa artiklar kan ställas in igen via en webbläsare (19). 2) Anslut en dator och projektorn med en LAN-kabel för att förbereda den för kommunikation. * Om du skall ansluta till ett existerande nätverk, kontakta din nätverksadministratör. 3) Starta MIU Live Viewer och fönstret som visas i Bild 2.2.a kommer att visas. ( avsnitt 3.1, Använda MIU Live Viewer ) Bild 2.2.a MIU Live Viewer huvudfönster 9

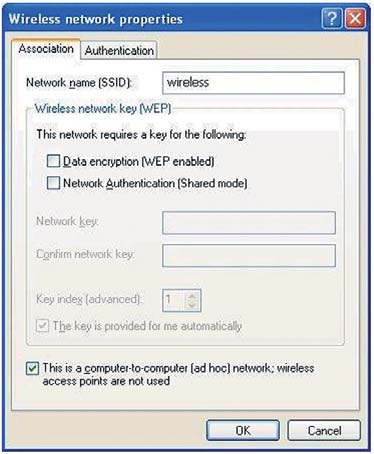

10 2. Anslutningsutrustning och nätverksinställningar 2.2 Nätverksanslutning med användning av funktionen One-Click -kommunikation (fortsätter) hittas. Tryck sedan på startknappen för att starta visning i realtid. [Trådlös LAN-anslutning] 1) När projektorns nätverksinställningar så som IP-adress och subnätmask ändras måste projektorn återställas till ursprungliga nätverksinställningar. (9) avaktivera de andra nätverksanslutningar. Om trådlös LAN-enhet inte är för enheten på datorn. (Se bruksanvisningen för trådlös LAN-enhet för detaljer.) 3) Starta MIU Live Viewer och fönstret som visas i Bild 2.2.a kommer att visas. hittas. Tryck sedan på startknappen för att starta visning i realtid. 2.3 Manuell inställning av nätverksanslutning Trådbundet LAN Nätverksanslutningen måste ställas in manuellt när IP-adress eller SSID måste ställas in till något annat än fabriksinställningarna. Detta avsnitt förklarar hur man ställer in nätverksanslutningen manuellt Anslutning av utrustning Först, anslut projektorn och datorn med en trådbunden LAN-anslutning för att kontrollera datorinställningarna och anslutningen. Följande avsnitt förklarar datorinställningarna. Anslut projektorn med en LAN-kabel för att förbereda den för kommunikation med datorn. * Kontakta din nätverksadministratör vid anslutning till ett existerande nätverk. Slutligen, slå på projektorn. Detta avslutar anslutningen av utrustning.

11 2.3.2 Nätverksinställningar 2. Anslutningsutrustning och nätverksinställningar 2.3 Manuell inställning av nätverksanslutning Trådbundet LAN (fortsätter) Internet Explorer. * Ett konto med administratörsrättigheter är ett konto som har tillträde till alla funktioner. Bild a Fönstret Network and Internet Connections Bild b Fönstret Network Connections 11

12 2. Anslutningsutrustning och nätverksinställningar 2.3 Manuell inställning av nätverksanslutning Trådbundet LAN (fortsätter) använda till valid och de andra enheterna till invalid. (I detta fall ska Local Area Connection väljas.) Bild c Fönstret Local Area Connection Properties Bild d Fönstret 12

13 2. Anslutningsutrustning och nätverksinställningar 2.3 Manuell inställning av nätverksanslutning Trådbundet LAN (fortsätter) [Om IP-adresser] Nätverksadressens del av datorns IP-adress ska vara samma om projektorn med datorns hela IP-adress får inte vara samma som andra nätverksenheter. Till exempel, projektorns grundinställningar är som följer: Ange därför datorns IP-adress så här: används av projektorn. avsnitt 2.5) IP-adress till projektorn. Om projektorn och datorn är på samma nätverk (dvs. nätverksadressen är samma) kan default gateway lämnas tom. funktion är att tilldela nödvändiga nätverksinställningar så som IP-adresser från * Om projektorn och datorn är på olika nätverk är det nödvändigt att ange default gateway. Kontakta din nätverksadministratör för ytterligare information. 13

14 2. Anslutningsutrustning och nätverksinställningar 2.3 Manuell inställning av nätverksanslutning Trådbundet LAN (fortsätter) Inställning av Internet Options 1) Klicka på Internet Options i fönstret Network and Internet Connection (Bild a) för att öppna fönstret Internet Properties. (Bild b) Klicka Bild a Fönstret Network and Internet Connections Klicka Bild b Fönstret Internet Properties öppna Local Area Network (LAN) Settings. (Bild c)

15 2. Anslutningsutrustning och nätverksinställningar 2.3 Manuell inställning av nätverksanslutning Trådbundet LAN (fortsätter) Bild c Fönstret Local Area Network (LAN) Settings 3) Avmarkera alla kryssrutor i fönstret Local Area Network (LAN) Settings. (Bild c) Kontrollera anslutning 1) Kontrollera att datorn och projektorn är anslutna ordentligt genom att starta en webbläsare på datorn och mata in följande URL. URL: URL: är anslutningen lyckad. Om anslutning misslyckas kontrollera att 15

16 2. Anslutningsutrustning och nätverksinställningar 2.4 Manuella inställningar för nätverksanslutningar För trådlös LAN-anslutning Installation av SD-Link11g SDIO Wi-Fi-kortet medger projektorn och datorn att Manuell inställning av en trådlös LAN-anslutning Förbered för trådlös LAN-anslutning anslutningspunkt för att kommunicera. * [INFRASTRUCTURE]-läget är en metod för trådlös LAN-kommunikation som kräver en anslutningspunkt för att kommunicera. Detta läget är mer effektigt för ett stort antal enheter. Kontakta din nätverksadministratör vid anslutning till ett existerande nätverk. Sätt först in SD trådlöst nätverkskort i SD-korthållaren ( Sätt i ett SD-kort eller ett USB-minne i Snabbguide). Förbered sedan datorn för trålös kommunikation. alla andra nätverksanslutningar. Om datorn inte har ett inbyggt trådlöst LAN- drivrutiner. (Se bruksanvisningen för den trådlösa LAN-enheten för detaljer.) 16

17 2.4 Manuella inställningar för nätverksanslutningar För trådlös LANanslutning (fortsätter) Inställning av trådlös LAN-anslutning Projektorns första inställningar för trådlöst LAN är som följer: SSID : trådlös Kanal : 1k Kodning : Ingen Kommunikationshastighet : AUTO ändra dem. ( avsnitt 2.5) 2. Anslutningsutrustning och nätverksinställningar Network Connections 2) Ange Wireless Network Connection till Valid och alla andra nätverksenheter till Invalid. Wireless Network Connection Properties (1) 17

18 2. Anslutningsutrustning och nätverksinställningar 2.4 Manuella inställningar för nätverksanslutningar För trådlös LANanslutning (fortsätter) samma sätt som de är inställda för trådbundet LAN-anslutning. (12) Wireless Network Connection Properties (2) Wireless Network Connection Properties. 7) Klicka på knappen Add under Preferred networks i fönstret Wireless

19 2. Anslutningsutrustning och nätverksinställningar 2.4 Manuella inställningar för nätverksanslutningar För trådlös LANanslutning (fortsätter) Network name (SSID): wireless Data encryption: Invalid (Grundinställning är ogiltig) * Denna förklaring är för grundinställningar för projektorn. Om en anslutningspunkt sätt. (Se bruksanvisningarna för datorn och den trådlösa LAN-enheten för detaljer.) * Kontakta din nätverksadministratör vid anslutning till ett existerande nätverk. webbläsare Du kan justera eller kontrollera projektorn via ett nätverk från en webbläsare på en dator som är ansluten till samma nätverk. NOTERA Internet Explorer 5.5 eller högre krävs. systemet automatiskt att logga ut. Logga in igen för att fortsätta operationen via en webbläsare. Efter att du loggar in kommer ett tomt fönster att framträda bakom huvudfönstret. Stäng inte ner det lilla, mörka fönster. Om detta fönster stängs kommer systemet automatiskt att logga ut efter en viss tid även om en operation utförs. Det lilla svarta fönstret kommer att stängas när huvudfönstret stängs ner. Det lilla blanka fönstret kan tros vara ett popup fönster och därför blockeras Då Service Pack 2 blockerar fönstret kommer följande meddelande att visas: "Pop-up blocked. To see this pop-up or additional options click here..." Välj "Temporarily Allow Pop-ups" eller "Always Allow Pop-ups From This Site..." för att tillåta fönstret att öppnas. Det är rekommenderat att alla uppdateringar för webbläsare installeras. Det är speciellt rekommenderat att alla användare som kör Internet Explorer på en webbläsargränssnittet inte visas korrekt. Och vid användning av en äldre version av Internet Explorer kommer 19

20 2. Anslutningsutrustning och nätverksinställningar tabell beskriver skillnaden mellan användar- och administratör-id. Menyval Port Settings Mail Settings Alert Settings Date/Time Settings Beskrivning Visar projektorns aktuella inställning nätverksinställingar. för kommunikationsport. e-postadress. varningsmeddelanden. schema. datum och tid. Administratör- ID Användar- ID Security Settings andra säkerhetsinställningar. Kontrollerar projektorn. Remote Control Kontrollerar projektorn med IR-fjärr. projektorstatus. Omstartar projektorns nätverksanslutning. Nedan är fabriksinställningarna för administratör-id, användar-id och lösenord. Menyval ID Lösenord Administrator ID Administratör <tom> User ID Användare <tom>

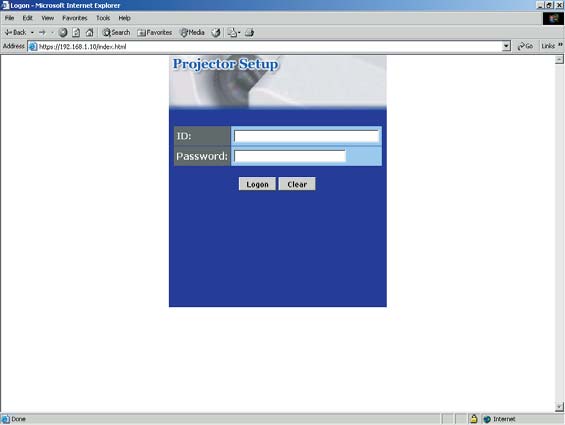

21 1) Skriv i adressfältet på webbläsaren så visas skärmen i Bild 2.5.a. 2) Skriv in ditt ID och lösenord och klicka på [Logon]. 2. Anslutningsutrustning och nätverksinställningar Bild 2.5.a "Logon Menu" Om inloggningen lyckas kommer antingen Bild 2.5.b eller Bild 2.5.c att visas. Bild 2.5.b "Inloggning med administratör-id" Bild 2.5.c "Inloggning med användar-id" på skärmens vänstersida (Bild 2.5.b eller Bild 2.5.c). 21

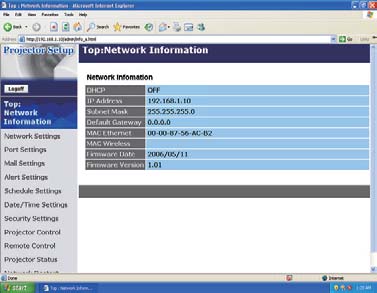

22 2. Anslutningsutrustning och nätverksinställningar Network Information Alla skärmbilder som visas i denna bruksanvisning är skärmar från en inloggning med administratör- ID. administratör kommer inte att visas då användar- ID används. Se beskrivningarna i respektive tabell. Menyval DHCP IP Address Subnet Mask MAC Wireless Beskrivning Visar aktuell IP-adress. Visar subnät-mask. Visar standard-gateway. Visar Ethernet MAC-adress. Visar trådlöst LAN MAC-adress. Visar tidstämpeln på nätverkets fasta program. Denna information visas endast då man loggar in med ett administratör-id. Visar versionsnumret på nätverkets fasta program. Denna information visas endast då man loggar in med ett administratör-id. 22

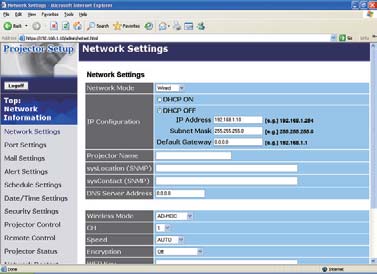

23 2.5.2 Network Settings 2. Anslutningsutrustning och nätverksinställningar Menyval NETWORK MODE DHCP ON DHCP OFF IP Address Subnet Mask DNS Server Address Beskrivning Används för att välja antingen TRÅDBUNDEN eller SNMP används. 23

24 2. Anslutningsutrustning och nätverksinställningar (fortsätter) WEP Key SSID Menyval Wireless Mode CH Speed Encryption Beskrivning lägen. Används för att välja en kanal mellan 1 och 11. NOTERA Kanalerna som är tillgängliga för användning kan vara begränsade beroende på land eller region i vilken SDIO Wi-Fi LAN-kortet används. Trådlösa LAN-kort som följer lokala standarder kan krävas i vissa länder eller regioner. Används för att välja kommunikationshastighet. Används för att välja metod för datakryptering. till f kan användas. 63 tecken. Endast bokstäver, siffror och följande symboler kan användas. Används för att ställa in ett SSID av en maximal längd på 32 tecken. Endast bokstäver, siffror och följande symboler kan användas. Klicka på knappen [Apply] för att spara inställningarna. NOTERA omstart av nätverksanslutningen. När inställningarna ändras måste nätverksanslutningen startas om. Du kan omstarta nätverksanslutningen genom att klicka på på huvudmenyn. nätverksadministratör innan inställning av serveradressen.

25 2.5.3 Port Settings 2. Anslutningsutrustning och nätverksinställningar Menyval (Port:23) Beskrivning Port open Klicka på kryssrutan [Enable] för att använda port 23. (Port:9715) Klicka på kryssrutan [Enable] port. Port open Klicka på kryssrutan [Enable] för att använda port SNMP Port Port open Trap address SMTP Port Port open Klicka på kryssrutan [Enable] port. Klicka på kryssrutan [Enable] för att använda SNMP. Klicka på kryssrutan [Enable] för att använda e-postfunktionen. Klicka på knappen [Apply] för att spara inställningarna. NOTERA omstart av nätverksanslutningen. Nätverksanslutningen måste startas om när på huvudmenyn. 25

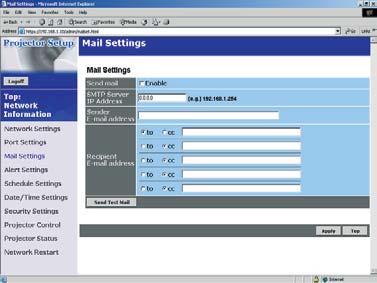

26 2. Anslutningsutrustning och nätverksinställningar Mail Settings Menyval Send Mail SMTP Server IP Address Sender address Recipient address Beskrivning Klicka på kryssrutan [Enable] för att använda under [Alert Settings]. Längden på avsändarens e-postadress kan vara upp till 255 alfanumeriska tecken. [TO] eller [CC] för varje adress. Längden på mottagarens e-postadress kan vara upp till 255 alfanumeriska tecken. Klicka på knappen [Apply] för att spara inställningarna. NOTERA Du kan bekräfta huruvida e-postinställningarna fungerar korrekt med knappen [Send Test Mail] button. nätverksadministratör innan inställning av serveradressen. 26

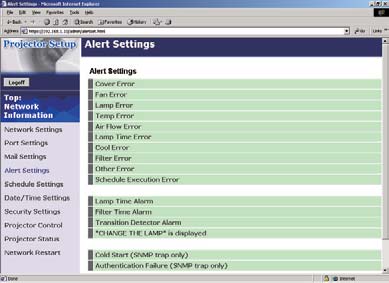

27 2.5.5 Alert Settings 2. Anslutningsutrustning och nätverksinställningar Menyval Cover Error SNMP Trap Send Mail Mail Text Fan Error SNMP Trap Send Mail Mail Text Beskrivning Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken. Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken. 27

28 2. Anslutningsutrustning och nätverksinställningar Alert Settings (fortsätter) Menyval Lamp Error SNMP Trap Send Mail Mail Text Temp Error SNMP Trap Send Mail Mail Text SNMP Trap Send Mail Mail Text Beskrivning Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken. Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken. Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken.

29 2.5.5 Alert Settings (fortsätter) 2. Anslutningsutrustning och nätverksinställningar Menyval Lamp Time Error SNMP Trap Send Mail Mail Text Cool Error SNMP Trap Send Mail Mail Text Filter Error SNMP Trap Send Mail Mail Text Beskrivning Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken. Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken. Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken. 29

30 2. Anslutningsutrustning och nätverksinställningar Alert Settings (fortsätter) Menyval SNMP Trap Send Mail Mail Text Beskrivning Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken. schemalagda aktiviteter. SNMP Trap Send Mail Mail Text Lamp Time Alarm Alarm Time SNMP Trap Send Mail Mail Text Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken. Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. tecken.

31 2.5.5 Alert Settings (fortsätter) 2. Anslutningsutrustning och nätverksinställningar Menyval Beskrivning Filter Time Alarm Alarm Time SNMP Trap Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Send Mail Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. Mail Text Transition Detector Alarm SNMP Trap Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Send Mail Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. Mail Text CHANGE THE LAMP is displayed visas. SNMP Trap Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Send Mail Klicka på kryssrutan [Enable] för att aktivera e-postmeddelanden för detta menyval. Längden på ämnesraden kan vara upp till 255 alfanumeriska tecken. Mail Text Cold Start SNMP Trap Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. SNMP Trap Klicka på kryssrutan [Enable] för att aktivera SNMP Trap meddelanden för detta menyval. Klicka på knappen [Apply] för att spara inställningarna. 31

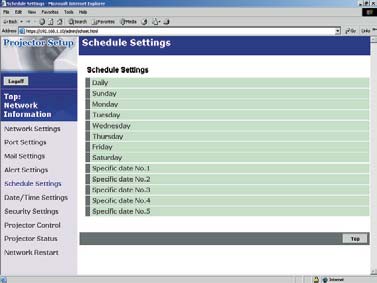

32 2. Anslutningsutrustning och nätverksinställningar Schedule Settings Menyval Daily Sunday Monday Tuesday Wednesday Friday Saturday Beskrivning Klicka på kryssrutan [Enable] för att aktivera dagsschema. Visar aktuellt dagsschema. Klicka på kryssrutan [Enable] för att aktivera söndagsschemat. Visar aktuellt söndagsschema. Klicka på kryssrutan [Enable] för att aktivera måndagsschemat. Visar aktuellt måndagsschema. Klicka på kryssrutan [Enable] för att aktivera tisdagsschemat. Visar aktuellt tisdagsschema. Klicka på kryssrutan [Enable] för att aktivera onsdagsschemat. Visar aktuellt onsdagsschema. Klicka på kryssrutan [Enable] för att aktivera torsdagsschemat. Visar aktuellt torsdagsschema. Klicka på kryssrutan [Enable] för att aktivera fredagsschemat. Visar aktuellt fredagsschema. Klicka på kryssrutan [Enable] för att aktivera lördagsschemat. Visar aktuellt lördagsschema. 32

33 2.5.6 Schedule Setting (fortsätter) 2. Anslutningsutrustning och nätverksinställningar Menyval Beskrivning Klicka på kryssrutan [Enable] datumschemat (No.1). Klicka på kryssrutan [Enable] datumschemat (No.2). Klicka på kryssrutan [Enable] datumschemat (No.3). Klicka på kryssrutan [Enable] Klicka på kryssrutan [Enable] datumschemat (No.5). Klicka på knappen [Apply] för att spara inställningarna. 33

34 2. Anslutningsutrustning och nätverksinställningar Schedule Setting (fortsätter) För att lägga till funktioner och händelser klicka på knappen och ställ in följande saker. Menyval Time Command Input Source Parameter Display Image Parameter Beskrivning Klicka på knappen [Register] för att lägga till nya kommandon till schemalistan. Klicka på knappen [Delete] för att ta bort kommandon från schemalistan Date/Time Settings Menyval Current Date Current Time Beskrivning

35 2.5.7 Date/Time Settings (fortsätter) Menyval Start SNTP Server IP Address Cycle Week Day Hour Minute End Week Day Hour Minute Time difference SNTP 2. Anslutningsutrustning och nätverksinställningar Beskrivning Klicka på kryssrutan [ON] för att aktivera sommartid och ställ in följande saker. Tue, Wed, Thu, Fri, Sat). Tue, Wed, Thu, Fri, Sat). Ställer in samma tidsskillnad som den du har ställt in på din dator. Om du är osäker kontakta din nätverksadministratör. Klicka på kryssrutan [ON] för att hämta datums- och tidsinformation från SNTP-servern och ställ in följande saker. tidsinformation från SNTP-servern (hours:minutes). Klicka på knappen [Apply] för att spara inställningarna. NOTERA Nätverksanslutningen kan omstartas med hjälp av på huvudmenyn. nätverksadministratör innan inställning av serveradressen. För att aktivera SNTP-funktionen måste tidsskillnaden vara inställd. Projektorn kommer att hämta datums- och tidsinformation från tidsservern och åsidosätta tidsinställningarna när SNTP är aktiverad. Tiden på den interna klockan är troligen inte rätt. Att använda SNTP rekommenderas för att vidmakthålla rätt tid. 35

36 2. Anslutningsutrustning och nätverksinställningar Security Settings Menyval Administrator ID Administrator Re-enter Administrator User ID Re-enter User Beskrivning Längden på texten kan vara upp till 32 alfanumeriska tecken. Längden på texten kan vara upp till 255 alfanumeriska tecken. Längden på texten kan vara upp till 32 alfanumeriska tecken. Längden på texten kan vara upp till 255 alfanumeriska tecken. 36

37 2.5.8 Security Settings (fortsätter) Menyval SNMP FTP Community Name USER 2. Anslutningsutrustning och nätverksinställningar Beskrivning Längden på texten kan vara upp till 16 alfanumeriska tecken. alfanumeriska tecken lång. alfanumeriska tecken lång. Klicka på knappen [Apply] för att spara inställningarna. NOTERA omstart av nätverksanslutningen. Nätverksanslutningen måste startas om när på huvudmenyn. 37

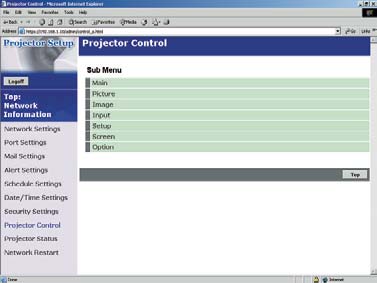

38 2. Anslutningsutrustning och nätverksinställningar Projector Control Menyvalen i tabellen nedan kan utföras från menyn. Välj ett menyval med upp- och nerpilarna på datorn. Se tabellen nedan för detaljer. Kontrollerar projektorn. Menyval Main Input Source Picture Mode Blank On/Off Mute Freeze Magnify Picture Contrast Gamma Color Temp Color Tint Active Iris MyMemory Recall MyMemory Save Väljer ingångskälla. Väljer inställning för bildläge. Väljer inställning för Frys. Beskrivning Kontrollerar inställningen för Förstora. För vissa ingångskällor kan den stoppa att "Magnify" även om den inte når maximalt inställt värde. Väljer inställning för Gamma. Väljer inställning för Färgtemp. Väljer inställning för Aktiv iris. Återkallar data från Mitt minne. Sparar data till Mitt minne.

39 2. Anslutningsutrustning och nätverksinställningar Menyval Image Aspect Over Scan V Position H Position H Size Input Progressive Video NR 3D-YCS Color Space Component C-Video Format S-Video Format M1-D Frame Lock RGB in-1 RGB in-2 Setup Auto Keystone Execute Keystone V Keystone H Mirror Väljer inställning för Bildförh. Beskrivning Utför Autojustering. Väljer inställning för Progressiv. Väljer inställning för Video NR. Väljer inställning för 3D-YCS. Väljer inställning för Component-ingångarna. Väljer inställning för Videoformat. Väljer inställning för S-Videoformat. Väljer inställning för M1-D. Väljer typ av RGB1-ingångssignal. Väljer typ av RGB2-ingångssignal. Utför den automatiska korrigeringen av trapetsoidal deformering. Väljer Fläkt hast. (Normal eller Sänkt) Väljer status för Spegling. 39

40 2. Anslutningsutrustning och nätverksinställningar Menyval Audio Volume Treble Bass SRS WOW Speaker Audio-RGB1 Audio-RGB2 Audio-M1-D Audio-Video Audio-S-Video Audio-Component Audio-MIU Screen Language Menu Position V Menu Position H Blank Startup MyScreen Lock Message Option Auto Keystone Auto on Auto off My Button-1 My Button-2 Remote Receiv. Front Remote Receiv. Rear Remote Receiv. Top Remote Freq. Normal Beskrivning Väljer inställning för SRS WOW. Anger Audio-RGB1-ingångsterminal. Anger Audio-RGB2-ingångsterminal. Anger Audio-M1-D-ingångsterminal. Anger Audio-Video-ingångsterminal. Anger Audio-S-Video-ingångsterminal. Anger Audio-Component-ingångsterminal. Tilldelar Audio-MIU inmatningsterminal. Väljer Språk för OSD. Väljer läge Blank. Väljer läge för Uppstart skärmen. Slår funktionen automatisk korrigering av trapetsoidal deformering signal upptäcks. Tilldelar funktioner för knappen MY BUTTON1 på den medföljande fjärrkontrollen. Tilldelar funktioner för knappen MY BUTTON2 på den medföljande fjärrkontrollen.

41 Projector Status 2. Anslutningsutrustning och nätverksinställningar Menyval Beskrivning Error Status Visar aktuellt felstatus. Lamp Time Visar använd tid för aktuell lampa. Filter Time Visar aktuellt strömläge. Input Status Visar aktuell ingångskälla. Blank On/Off Mute Freeze Network Restart Omstartar projektorns nätverksanslutning. Restart Menyval Beskrivning Omstartar projektorns nätverksanslutning för att aktivera ny inställning. NOTERA Omstart kräver att du loggar in igen för att fortsätta att kontrollera att ha klickat på knappen "Starta om" för att logga in igen för att ytterligare Logoff När du klickar på logoff kommer skärmen för inloggning att visas (21 : Bild 2.5.a).

42 2. Anslutningsutrustning och nätverksinställningar 2.6 Använda Webb [Remote Control] Du kan använda din webbläsare för att fjärrstyra projektorn efter det att projektorn trådbunden LAN-anslutning. NOTERA Försök inte att kontrollera projektorn med IR-fjärrkontrollen och via din webbläsare samtidigt. Detta kan orsaka fel i funktionen. eller senare läsare är kompatibla. Ange URL till. Exempel: (Ovan exempel URL är projektorns förinställda IP-adress.) Mata in ditt ID och lösenord när du ombeds att göra så och klicka på [Logon] och fönstret som visas i Bild 2.6.a visas. Bild 2.6.a Funktionsvalsfönster för Webb [Remote Control]

43 2.6 Använda Webb [Remote Control] (fortsätter) 2. Anslutningsutrustning och nätverksinställningar Klicka på [Remote Control] till vänster om detta fönster för att visa Webb [Remote Control] som visas i Bild 2.6.b. Webb [Remote Control] kan användas för att utföra samma operationer som IR-fjärrkontrollen som medföljde projektorn. på Webb [Remote Control] motsvara fjärrkontrollen. Bild 2.6.b Webb [Remote Control] Följande knappar aktiverar motsvarande läge. LIVE MODE (DIREKT LÄGE) DIRECTORY (KATALOG) NOTERA Knapparna kan inte hållas ner för att upprepa kommandon utan Om knapparna klickas på upprepade gånger kan det hända att vissa kommandon inte överförs ordentligt. Vänta en kort stund innan du klickar igen. Ett bekräftelsemeddelande kommer att visas när knappen [POWER] klickas på. Klicka på [OK] för att stänga av projektorn eller [CANCEL] för att lämna projektorn på. Knapparna [PAGE DOWN] och [PAGE UP] på Webb [Remote Control] kan inte användas för att imitera musfunktioner.

44 3. Använda Projektor mjukvara Grunder 3. Använda Projektor mjukvara Grunder 3.1 Använda MIU Live Viewer Detta avsnitt förklarar hur man använder mjukvaran MIU Live Viewer Installering av MIU Live Viewer För att kunna använda DIREKT LÄGE måste den medföljande mjukvaran MIU Live Viewer vara installerad på den dator som ska användas med projektorn samtidiga färger eller högre NOTERA Ställ in upplösningen för datorn som ska anslutas till projektorn till Skärmar visas inte korrekt i vissa fall, till exempel, skärmar som är satta till Bilder överförs inte alltid ordentligt beroende på problem med OS-version eller drivrutiner för nätverksadaptern. Uppdatering av OS och drivrutiner till senaste version rekommenderas starkt. Tillgängligt hårddiskutrymme Webbläsare : Internet Explorer (5.5 eller högre) CD-ROM-spelare NOTERA Det kan hända att projektorn inte kan kommunicera korrekt med vissa sorters trådlösa LAN-apparater eller datorer, även om datorn är utrustad med inbyggt trådlöst LAN. kommunikationsproblem.

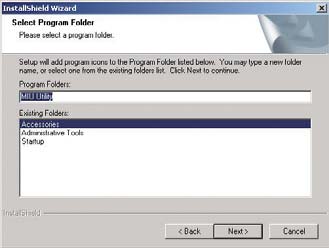

45 (fortsätter) Installationsförfarande mjukvara 1) Slå på datorn. 2) Stäng eventuella öppna program. CD-ROM-spelare. Besök även för "MIU Live Viewer" uppdateringar för mjukvara. höger. Klicka på Next. 3. Använda Projektor mjukvara Grunder NOTERA Utility inte visas gör enligt följande: (1) Klicka på Start i verktygsfältet och välj Run. (2) Skriv in E:\software\setup.exe och klicka på OK. OM din CD-ROM-spelare inte är enhet E på din dator måste du ersätta E med den bokstav som är tilldelad din CD-ROM-spelare. Om mjukvaran redan har installerats kommer den att avinstalleras. Klicka på knappen Cancel för att avbryta installationen. Om du avinstallerar mjukvaran av misstag, återinstallera den enligt ovan förfarande. 5) Dialogrutan licensöverenskommelser visas. Om du accepterar dessa tryck på "Yes". 6) När dialogrutan Choose Destination Location visas, klicka på Next. NOTERA programmet kommer att installeras i den mappen. Om du önskar att installera i en annan mapp klicka på Browse och välj en annan mapp. 7) Bekräfta mappnamnet för programmet. Om för att fortsätta. Om inte, mata in önskar mappnamn och klicka sedan på Next.

46 3. Använda Projektor mjukvara Grunder (fortsätter) på "Continue" i alla fall. 9) Efter en liten stund kommer installationen att Complete kommer att visas till höger. Klicka på Finish. Din dator kommer att omstartas automatiskt. (1) Bekräfta att mjukvaran har installerats ordentligt, klicka på Start i aktivitetsfältet, välj All Programs och välj sedan mappen MIU Utility. (2) MIU Live Viewer kommer att visas i den mappen efter installationen om den lyckats Förklaring av MIU Live Viewer Dubbelklicka på LiveViewer.exe för att starta. Skärmen som visas i Bild a kommer att visas. Bild a Fönster MIU Live Viewer

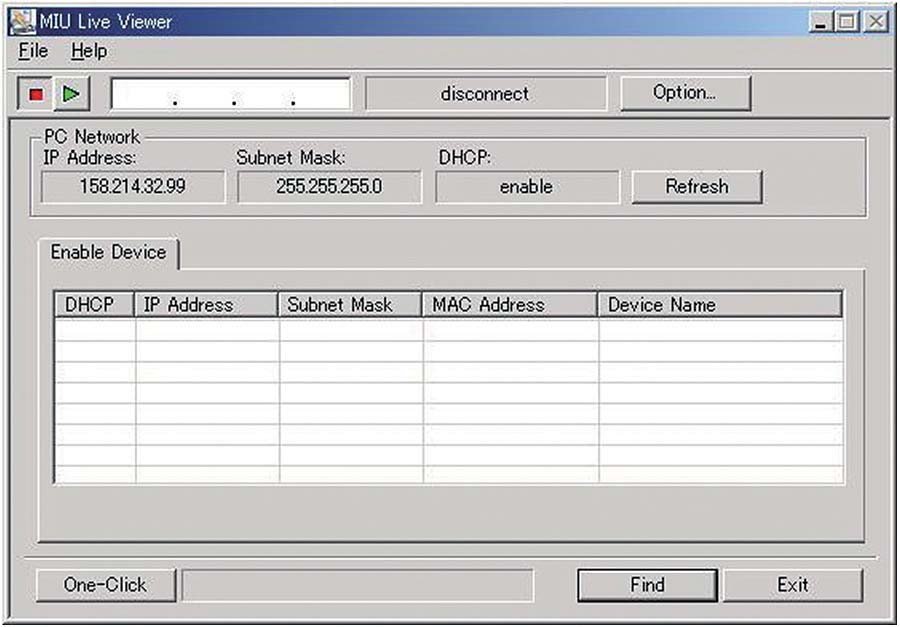

47 (fortsätter) 1) Knappen File Visar MIU Live Viewer information. 3) Stoppknapp Avbryter förbindelsen till projektor. Startar realtidsvisning. 3. Använda Projektor mjukvara Grunder NOTERA på upprepade gånger. 5) Knappen minimera Stänger fönstret MIU Live Viewer ch visar MIU Live Viewer om en ikon i aktivitetsfältet. 6) Knappen Option Visar fönstret Option 7) Knappen Refresh Förnyar den nuvarande nätverksinställningen för datorn. Avslutar programmet MIU Live Viewer. 9) Knappen Find Söker efter anslutningsbara projektorer. datorn. 11) Enable Device Visar en lista over anslutningsbara projektorer. NOTERA Om det endast är en dator ansluten kommer den sist visade bilden att stanna kvar på skärmen till dess att man lämnar DIREKT LÄGE eller stänger av projektorn. skärmen om kommunikation med projektorn stängs av.

48 3. Använda Projektor mjukvara Grunder (fortsätter) [Fönster Options ] [Flik General, Bild b] 1) CPU Share Använd kontrollfältet för att ställa in hur stor CPU-kraft som ska användas för att fånga datorskärmen. Low (längst till vänster): Använd denna inställning när stora CPU-resurser krävs för andra program än MIU Live Viewer. Denna inställning är inte lämplig för visning av mönster som ändras frekvent då skärmens uppdateringsfrekvens minskas. stor CPU-kraft. Uppdateringsfrekvensen för "MIU Live Viewer" ökas men hastigheten för andra program minskas. 2) MultiPC Mode 3) Cursor Emulation Markera denna ruta när datorns markör (pekare) inte visas på den utmatade skärmen. Avmarkera rutan om två markörer (dator och projektor) visas.

49 (fortsätter) [Flik JPEG] 3. Använda Projektor mjukvara Grunder inställning kommer att öka skärmens uppdateringsfrekvens då det skickas mindre data men bildkvalitén minskar. inställning kommer att minska skärmens uppdateringsfrekvens då det skickas mer data men bildkvalitén ökar. [Ikon i aktivitetsfältet] För att visa ikonen MIU Live Viewer i aktivitetsfältet, klicka på knappen minimera i fönstret MIU Live Viewer. En ikon med ett gult blixtmärke kommer att visas när den är ansluten och en ikon med ett rött x kommer att visas när det inte är någon anslutning. (Bild d visar ikonen vid anslutning.) Bild d Ikon i aktivitetsfältet Dubbelklicka på ikonen MIU Live Viewer i aktivitetsfältet för att visa fönstret MIU Live Viewer.

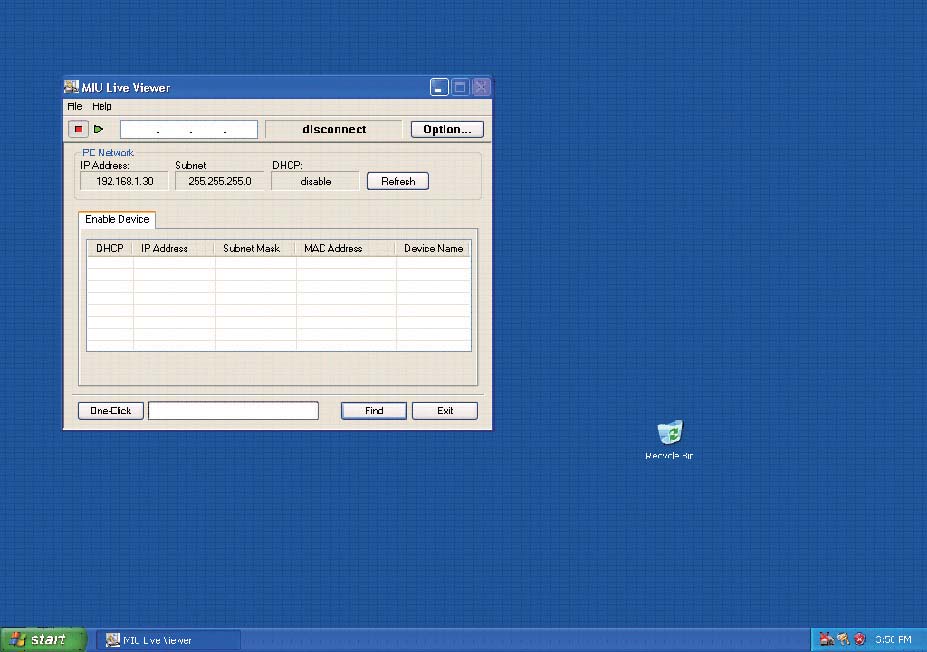

50 3. Använda Projektor mjukvara Grunder Använda MIU Live Viewer Grunder Detta avsnitt förklarar grunderna för hur man använder MIU Live Viewer funktionerna. Innan du startar MIU Live Viewer, ställ projektorn i DIREKT LÄGE enligt en av följande metoder. 1) Från Webb [Remote Control] (1) Välj DIREKT LÄGE. 2) Från projektorns meny (2) Välj menyn MIU med fjärrkontrollen eller knapparna på projektorn. eller på knappen ENTER på fjärrkontrollen. Efter att ha satt projektorn i DIREKT LÄGE. 1) Starta MIU Live Viewer. Om MIU Live Viewer inte är installerad, installera den enligt förfarandet som beskrivs i avsnitt 3.1.1, Installera MIU Live Viewer.

51 (fortsätter) 3. Använda Projektor mjukvara Grunder 2) Starta Webb [Remote Control] ( avsnitt 2.6, Använda Webb [Remote Control]), klicka på knappen DIREKT LÄGE och projektorns utmatade skärm kommer att bli blå. 3) Följ förfarande nedan för att ansluta till projektorn. (1) Klicka på knappen Find för att söka anslutningsbara projektorer. Om inga att ha titta i avsnitt 2.2. Anslutningsbara projektorer, som har hittats efter sökning, kommer att visas som denna bild visar. (2) Om en anslutningsbar projektor hittas efter att ha utfört förfarandet i (1) ovan, klicka på projektorn för att välja den. Klicka på den rad som projektorn visas på för att ansluta till den och projektorns IP-adress kommer att visas i utrymmet till höger om knappen starta fångning. 51

52 3. Använda Projektor mjukvara Grunder (fortsätter) (3) Klicka på knappen starta fångning. Om en bild på datorns skärm visas av projektorn efter att ha utfört förfarandet enligt ovan har du lyckats med anslutningen. Funktionen One-Click -kommunikation ( avsnitt 2.2) kan användas som en mycket enklare metod för anslutning till projektorn. Detta är endast grundläggande användning av MIU Live Viewer. Se 3.2 Använda PRESENTATION UTAN PC Grunder Detta avsnitt förklarar grundläggande användning för PRESENTATION UTAN PC. Sätt i SD-minneskortet i SD-facket på projektorn eller anslut USB-minnet till Sätt i ett SD-kort eller ett USB-minne i Snabbguide) 2) Se avsnitt 3 för information angående nätverksanslutningar. Starta Webb [Remote Control]. projektorns läge till PRESENTATION UTAN PC -läge och skärmen TUMNAGEL visas. För att ta bort SD-kort och USB-minne, i menyn MIU ( MIU Meny i Snabbguide). När en feldialogruta visas under förfarandet utför proceduren igen efter att ha väntat en stund. 5) När du tar bort SD-trådlöst nätverkskort se till att stänga av projektorn. 6) Ta bort SD-kort och USB-minne. För att ta bort SD-kortet, ta först bort luckan för SD-kort hållare och sätt tillbaka luckan efteråt. 52

53 3.2 Använda PRESENTATION UTAN PC Grunder (fortsätter) Skärmen TUMNAGEL (Bild 3.2.a) bör visas efter att förfarandet ovan har avslutats. Detta är endast grundläggande användning av PRESENTATION UTAN UTAN PC. TUMNAGEL [SD] 3. Använda Projektor mjukvara Grunder : JA Bild 3.2.a Tumnagelsvisningsläge Du kan också aktivera PRESENTATION UTAN PC från projektor Meny. 2) Välj PRESENTATION UTAN PC på menyn MIU och tryck på knappen PRESENTATION UTAN PC kommer att visas. 3) Välj TUMNAGEL på menyn PRESENTATION UTAN PC och tryck på menyn TUMNAGEL kommer att visas. Försiktigt Ta inte bort minneskortet när det används. upp till 2GB stöds. En del SD-minneskort eller USB-minneskort fungerar kanske inte korrekt. Säkra USB-minneskort stöds inte. 53

54 CB/PB CR/PR VIDEO S-VIDEO SD CARD AUX I/O DC 5V 0.5A LAN USB 4. Använda projektorn Avancerat 4.1 Använda MIU Live Viewer Avancerat RGB IN1 RGB IN2 AUDIO IN1 AUDIO IN2 CONTROL RGB OUT AUDIO OUT AC IN datorer.) - 1 Projektor - CAT5 LAN kabel: Erforderlig mängd * - Ethernet hubb * Alla datorer måste ha trådlöskommunikation aktiverad för att ansluta projektorn via trådlös LAN-anslutning och SD-Link11g-kortet måste vara anslutet till projektorn. En trådlös anslutningspunkt är nödvändig för anslutning i läge [INFRASTRUCTURE]. (16)

55 (fortsätter) 4. Använda projektorn Avancerat [Anslutning] 1) Anslut alla datorer och projektorn med LAN-kablas och hubb som visas i Bild 2) Starta MIU Live Viewer på varje dator. Kontrollera IP-adressen för varje dator är olika för varje dator). 3) Klicka på knappen Find i MIU Live Viewer och sök efter anslutningsbara projektorer. Mode. Klicka på knappen Close efter inställning av antal datorer. 5) Klicka på knappen starta fångning. 6) Upprepa steg 3) till 5) på alla datorer. * Visar skärmprioritet Prioritet för visning bestäms automatiskt baserat på den ordning datorerna är anslutna till projektorn. Prioritet bestäms för olika lägen så som visas i Bild a) Datorer anslutna senare ges högre prioritet. gjorde ändringen högst prioritet. c) MulitPC Mode -inställningar kan ändras fritt även datorn kommunicerar. d) När antalet datorer för MultiPC Mode är lägre än antalet datorer anslutna visas inte skärmarna för lägre prioriterade datorer men anslutningen med projektorn hålls öppen. När mer än 5 datorer är anslutna till projektorn bryts anslutningen till lägre prioriterade datorer. NOTERA Om skrämupplösningen på en dator ändras under MultiPC Mode kommer den ändrade datorn ges högsta prioritet så läget inställt på datorn kommer att visas på projektorn. I MultiPC Mode kommer den verkliga bildupplösningen för varje skärm vara Det rekommenderas att använda så stora tecken som möjligt. Användning av 55

56 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat PRESENTATION UTAN PC -läget läser bilddata från SD-minneskort eller USBminneskort och visa dem i ett av följande visningslägen. SD-minneskort och SDIO Wi-Fi LAN-kort kan inte användas (isatta i projektorn) samtidigt. TUMNAGEL [SD] : JA Tumnagelsvisningsläge Fullskärmsvisningsläge Bildspelsvisningsläge Katalog visningsläge 56

57 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) PNG (.png) * Interlaced PNG stöds inte. stöds. Endast upplösning av VGA eller mindre stöds. Endast AAC-ljudformat stöds Tumnagelsvisningsläge [Remote Control] för att växla till tumnagelsvisningsläge. Du kan också öppna tumnagelsvisningsläget med fjärrkontrollen eller knapparna på projektorn (53). Tumnagelbilder TUMNAGEL [SD] Vald bild Tumnagelmeny : JA 57

58 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) Följande operationer kan utföras i tumnagelsvisningsläget. Fjärrkontroll och projektorknappar PAGE UP PAGE DOWN Fjärrkontroll ENTER INPUT Fjärrkontroll Projektorknappar Flytta markören. Växla sidor. Visar vald bild i fullskärmsvisningsläge. MENU Fjärrkontroll Visar menyn PRESENTATION UTAN PC. * Dessa operationer kan inte utföras när huvudprojektormenyn visas. NOTERA Tumnagelsvisningsläge visar ett maximum av 12 bilder per sida. Det är inte möjligt att ändra ingångsport med knappen INPUT på projektorn när den är i tumnagels-, bildspels- eller katalog visningsläge. välja tumnagelmenyn. Felikoner kommer att visas istället för en tumnagelbild när det är problem. 67

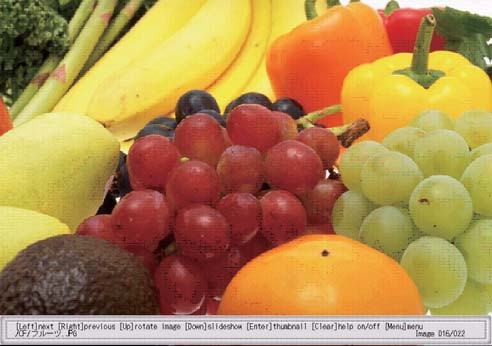

59 4.2.2 Fullskärmsvisningsläge 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) fullskärm klicka på knappen [MENU] i menyn Webb [Remote Control] på skärmen. klicka på [ENTER] för att ändra till fullskärmsvisning. Fullskärmsvisning Följande operationer kan utföras i fullskärmsvisningsläget. eller (Vald i menyn TANGENT KONFIG 60) ENTER INPUT Fjärrkontroll Projektorknappar roterats kommer den att fortsätta att vara roterad även om visningsläget ändras (tumnagels- eller bildspelsvisning). För att grader eller radera spellistan från minneskortet. ( Förskjuter bilden framåt eller bakåt. Växlar till tumnagelsvisningsläge. MENU Fjärrkontroll Visar menyn PRESENTATION UTAN PC. * Dessa operationer kan inte utföras när huvudprojektormenyn visas. NOTERA Det är inte möjligt att ändra ingångsport med knappen INPUT på projektorn när den är i tumnagels-, bildspels- eller katalog visningsläge. Bilder visas kanske inte ordentligt i början eller slutet på uppspelning av en 59

60 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) Bilder kan visas i olika storlek. 1) Välj VISNINGSSTORLEK i menyn PRESENTATION UTAN PC. 2) Tryck på knappen ENTER på fjärrkontrollen 3) Menyn VISNINGSSTORLEK visas. REAL: Visar bilderna i dess originalstorlek. Visar bilderna centrerat på skärmen om dess originalstorlek är mindre än storleken på skärmen. Visar endast mitten på bilden om bildens originalstorlek är större än storleken på skärmen. NORMAL: Visar hela bilden i största möjliga storlek med bibehållet bildförhållande. FULL: Visar bilden i full storlek på skärmen. Bildförhållandet för bilden kommer att ändras till bildförhållandet på skärmen. än VGA. tumnagels- och katalog visningsläge. 1) Välj TANGENT KONFIG i menyn PRESENTATION UTAN PC. 3) Menyn TANGENT KONFIG visas. mönster A mönster B

61 4.2.3 Bildspelsvisningsläge 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) skärmen. [Remote Control]. Visningstiden kan ställas in via spellistan ( menyn. Fullskärmsvisning Följande operationer kan utföras i bildspelsvisningsläget. ENTER Fjärrkontroll Växlar till tumnagelsvisningsläge. INPUT Projektorknappar MENU Fjärrkontroll Visar menyn PRESENTATION UTAN PC. * Dessa operationer kan inte utföras när huvudprojektormenyn visas. NOTERA Det är inte möjligt att ändra ingångsport med knappen INPUT på projektorn när den är i tumnagels-, bildspels- eller katalog visningsläge. Bilder visas när de är registrerade i spellistan. Bilder som inte är i listan kommer inte att visas i tumnagelsvisningsläget (67) i tumnagelsmenyn kommer dessa inställningar ha högre prioritet än inställningarna för spellistan. När BILDSPEL LÄGE är satt till EN GÅNG kommer den sista bilden i bildspelet att stanna kvar på skärmen till dess att antingen knappen ENTER på fjärrkontrollen eller tangenten INPUT på projektorn trycks ned. 61

62 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) Bildspelsvisningsläge kan också aktiveras via projektormenyn. Välj BILDSPEL på menyn PRESENTATION UTAN PC och tryck på knappen tumnagelmenyn på skärmen TUMNAGEL. 3) INTERVALL : Ställer in visningstiden för hela bildspelet. EN GÅNG: Spelar bildspelet en gång. UPPREPA: Upprepar bildspelet i oändlighet. 5) SPELA : Spelar bildspelet. När intervallen är kort, inom några sekunder och bilderna är e lagret eller många bilder är lagrade, kan intervaltid. 62

63 4.2.4 Katalog visningsläge 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) på knappen [DIRECTORY] i Webb [Remote Control] för att växla till katalog visningsläge och katalogträd kommer att visas. En förhandsgranskning av aktuellt katalogen visas i tumnagelsvisningsläge. Förhandsgranskning bild Filinformation Trädstrukturslista 63

64 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) Följande operationer kan utföras i katalog visningsläget. PAGE UP PAGE DOWN Fjärrkontroll ENTER INPUT Fjärrkontroll Tangentbord Flytta valda artiklar uppåt eller neråt. Stäng mapp. MENU Fjärrkontroll Visar menyn. Visar delar som inte fick plats om trädvisningen inte får plats på skärmen. Spela visningsbar fil. När katalogen är vald visas skärmen TUMNAGEL. Det går inte att spela filer som inte kan visas. Klicka på ENTER under spelning för att återgår till katalog visning. * Dessa operationer kan inte utföras när huvudprojektormenyn visas. NOTERA Det är inte möjligt att ändra ingångsport med knappen INPUT på projektorn när den är i tumnagels-, bildspels- eller katalog visningsläge.

65 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) Katalog visningsläge kan också aktiveras via projektormenyn. Välj KATALOG på menyn PRESENTATION UTAN PC och tryck på knappen visningsläge. [Filinformation] Filinformationen visar följande information. Visningsbara stillbilder - Tidsstämpel (Tillverkningsdatum) - Bildstorlek (Filupplösning) - Tidsstämpel (Tillverkningsdatum) - Filmstorlek (Filupplösning) - Tidsstämpel (Tillverkningsdatum) 65

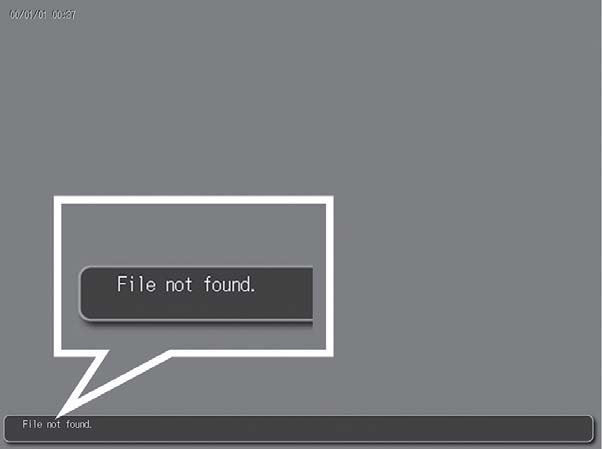

66 4. Utilize projector Advanced Använda PRESENTATION UTAN PC Avancerat (fortsätter) PRESENTATION UTAN PC felmeddelande UTAN PC. Det visas i nederkant och de gråa områdena på skärmen. PRESENTATION UTAN PC lista över felmeddelande Felmeddelande Visningsläge Visningsbar fil finns inte. Visa i fullskärm och bildspel Otillåten Spellistfil Det är problem med spellistfilen. Fullskärmsvisning och tecken per rad i filen eller felaktigt bildspelsvisning fungerande radmatningskod) 66

67 4.3 Spellista 4. Utilize projector Advanced - PRESENTATION UTAN PC -läget används för att visa en katalog i vilken en NOTERA Spellistan kan inte skrivas över när den är skapad. Därför kommer bilder som sparats på kortet efter att spellistan skapats inte att visas. För att manuellt. kommer bilden inte roteras.) Visningstid och roteringsinformation separeras med ett komma (, ). Försiktigt Maximalt antal tecken som är tillåtet på en rad i spellistan spellistan bli oduglig och orsaka ett fel. Radera existerande spellista för att kunna visa nyligen tillagda bilder. 67

68 4. Utilize projector Advanced Fel- & varningsmeddelanden via e-post Projektorn kan automatiskt skicka ett meddelande till en angiven e-postadress när projektorn behöver underhållas eller då det uppstått något fel. NOTERA Upp till fem e-postadresser kan anges. Projektorn kan förlora förmågan att skicka e-post vid plötsliga strömavbrott. E-post inställningar 26 webbläsare. 1) Skriv i adressfältet på webbläsaren. 2) Skriv in Administratör-ID och lösenord och klicka på [Logon]. 3) Klicka på [Port Settings] på huvudmenyn. [Enable] för att öppna SMTP-porten. 5) Klicka på knappen [Apply] för att spara inställningarna. NOTERA Efter ändring av inställningarna för SMTP-porten måste nätverksanslutningen startas om. Klicka på följande. 6) Klicka på [Mail Settings]Mail Settings under för ytterligare information. 7) Klicka på knappen [Apply] för att spara inställningarna. NOTERA Klicka på knappen [Send Test Mail] under [Mail Settings] för att bekräfta att e-post inställningarna är korrekta. Följande e-post kommer att skickas till angivna adresser. Ämnesrad : Test Mail Text : Send Test Mail Date Time IP Address MAC Address <Projektornamn> <Test datum> <Test tid> <Projektorns IP-adress> <Projektorns MAC-adress>

69 4.4 Fel- & varningsmeddelanden via e-post (fortsätter) E-post inställningar (fortsätter) 4. Utilize projector Advanced - [Alert Settings] på huvudmenyn. Alert Settings under för ytterligare information. [Apply] för att spara inställningarna. Ämnesrad : <E-post titel> <Projektornamn> Text : <E-post text> IP Address <Projektorns IP-adress> MAC Address <Projektorns MAC-adress> 69

70 4. Utilize projector Advanced Projektorskötsel via SNMP angiven dator. NOTERA Det är rekommenderat att SNMP-funktioner utförs av en nätverksadministratör. SNMP-administrationsprogram måste vara installerade på datorn för att övervaka projektorn via SNMP. SNMP inställningar 25 1) Skriv i adressfältet på webbläsaren. 2) Skriv in Administratör-ID och lösenord och klicka på [Logon]. 3) Klicka på [Port Settings] på huvudmenyn. [Enable] för att öppna SMTP-porten. NOTERA Efter att ändring av inställningarna för SNMP Trap måste nätverksanslutningen startas om. Klicka på följande. 5) Klicka på [Security Settings] på huvudmenyn. 6) Klicka på [SNMP] och skriv in namnet för Community på den skärm som visas. NOTERA Efter att inställningarna av namnet för Community har ändrats måste nätverksanslutningen startas om. Klicka på [Alert Settings] [Enable] till att kryssrutan [Enable] inte är vald när SNMP-trap överföring inte krävs. 9) Klicka på knappen [Apply] för att spara inställningarna.

71 4.6 Kontrollera projektorn via schema 4. Utilize projector Advanced - Projektorn kan kontrolleras automatiskt via schema. NOTERA Source och Transferred Image Display. the week 3) daily. Prioritet ges till de med lägre nummer då det är mer än en händelse som Se till att ställa in datum och tid innan aktivering av schemalagda händelser. 71

72 4. Utilize projector Advanced - Datum/tid inställningar 34 1) Skriv i adressfältet på webbläsaren. 2) Skriv in Administratör-ID och lösenord och klicka på [Logon]. 3) Klicka på [Date/Time Settings] Se menyvalet Date/Time Settings under för ytterligare information. [Apply] för att spara inställningarna. NOTERA har ändrats måste nätverksanslutningen startas om. Batteriet för den interna klockan kan vara slut om klockan fortsätter att gå fel instruktionerna för batteribyte. Internt klockbatteri i Snabbguide Tiden på den interna klockan är troligen inte rätt. Att använda SNTP rekommenderas för att vidmakthålla rätt tid. 72

73 Schema inställningar Utilize projector Advanced - 1) Skriv ] i adressfältet på webbläsaren. 2) Skriv in Administratör-ID och lösenord och klicka på [Logon]. 3) Klicka på på huvudmenyn och välj nödvändig schemapunkt. Till exempel, om du vill utföra kommandot varje söndag välj [Sunday]. [Enable] för att aktivera schema. 6) Klicka på [Add] och stall in tid, kommando och parametrar och klicka på [Add när du vill lägga till ett kommando. 7) Klicka på knappen [Delete] när du vill ta bort en schemapunkt. [Apply] för att spara inställningarna. tid. NOTERA I vänteläge blinkar POWER-indikatorn grönt i ca.3 sekunder om minst 1 Power ON schema är sparat. När schemafunktionen används måste nätsladden vara ansluten till projektorn fungerar inte när strömbrytaren är av, [] eller när strömbrytaren för ett rum är frånslagen. POWER-indikatorn lyser orange eller grön när projektorn får ström. 73

74 4. Utilize projector Advanced e-shot (stillbildsöverföring) display Projektorn kan visa stillbilder som överförts via nätverket. Besök för att hämta uppdateringar till program och mjukvara. Se bruksanvisningen för programmet för instruktioner.

75 4.8 Kommandokontroll via nätverket 4. Utilize projector Advanced - 232C-kommandon. Kommunikationsport Följande två portar är tilldelade för kommandokontrollen. NOTERA Kommandokontroll är inte tillgänglig via kommunikationsporten Kommandokontroll inställning 25 1) Skriv i adressfältet på webbläsaren. 2) Skriv in Administratör-ID och lösenord och klicka på [Logon]. 3) Klicka på [Port settings] på huvudmenyn. [Enable] för att öppna [Enable] för inställning av 5) Klicka på kryssrutan [Enable] för att öppna [Enable] för inställning av 6) Klicka på knappen [Apply] för att spara inställningarna. 75
