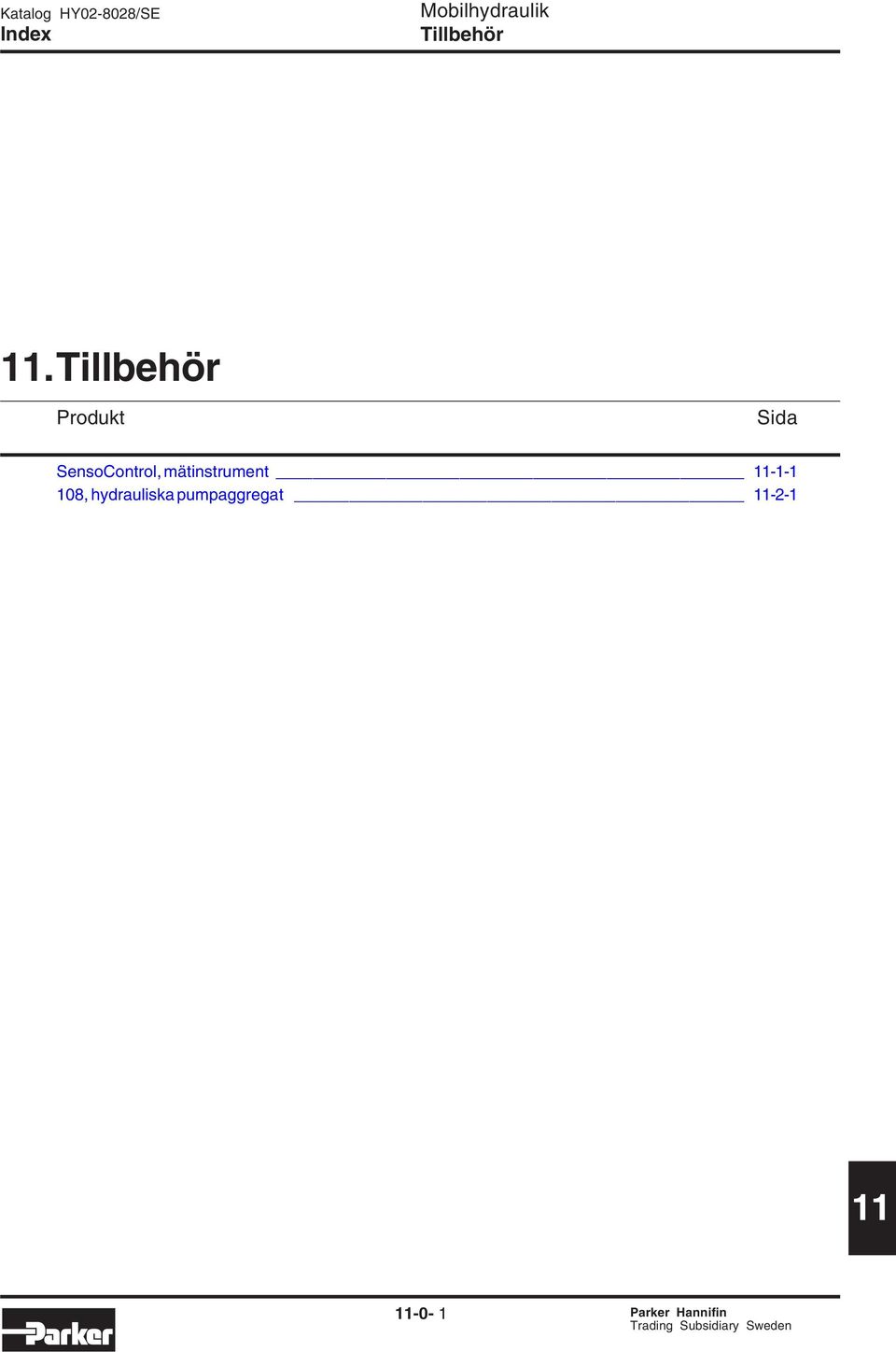

1 Katalog HY-88/SE Index Mobilhydraulik Tillbehör 11.Tillbehör Produkt Sida, mätinstrument , hydrauliska pumpaggregat Parker Hannifin

2 Mätinstrument Diagnostik Katalog 41-1/GB Februari 1

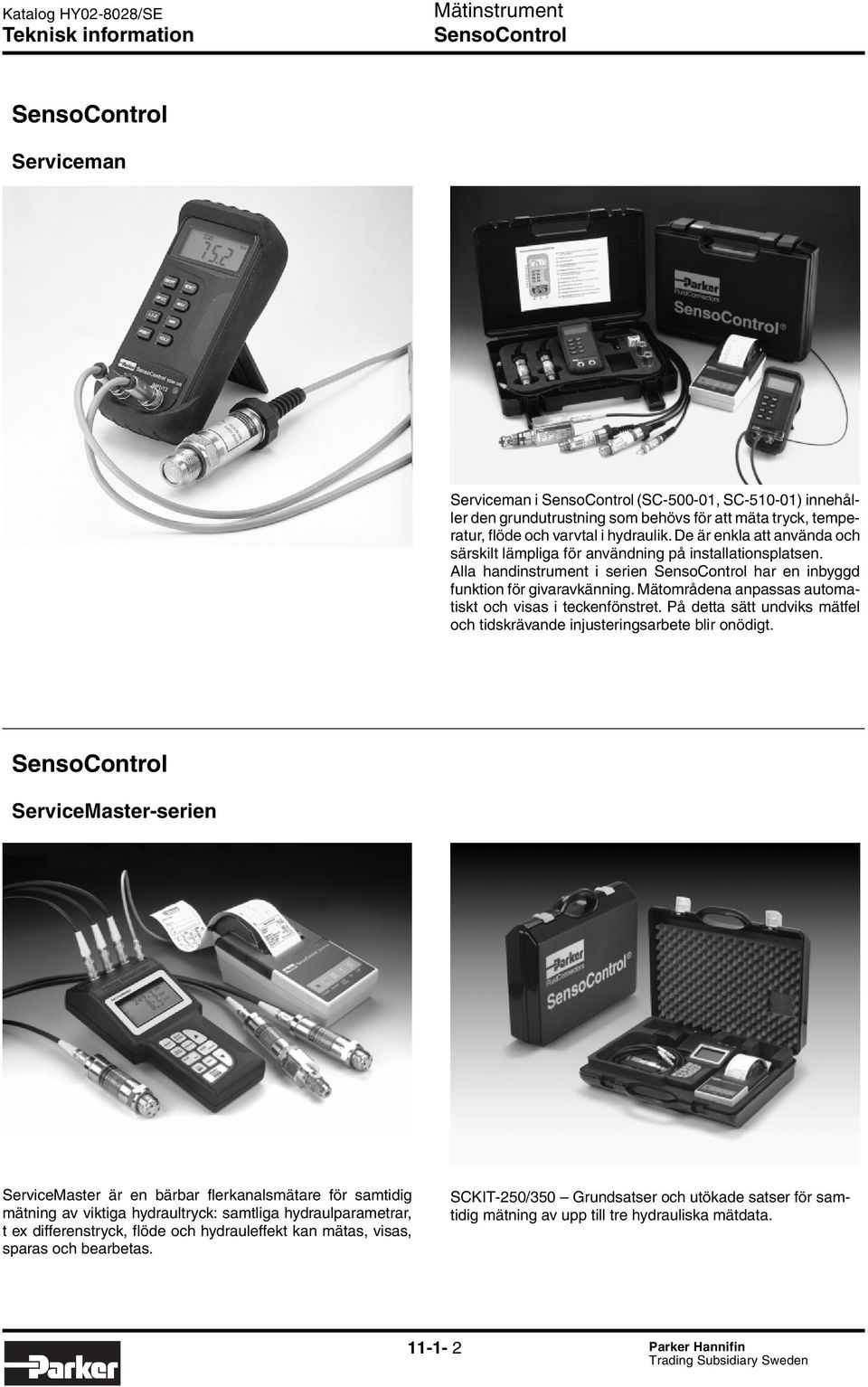

3 Katalog HY-88/SE Mätinstrument Serviceman Serviceman i (SC-5-1, SC-51-1) innehåller den grundutrustning som behövs för att mäta tryck, temperatur, flöde och varvtal i hydraulik. De är enkla att använda och särskilt lämpliga för användning på installationsplatsen. Alla handinstrument i serien har en inbyggd funktion för givaravkänning. Mätområdena anpassas automatiskt och visas i teckenfönstret. På detta sätt undviks mätfel och tidskrävande injusteringsarbete blir onödigt. ServiceMaster-serien ServiceMaster är en bärbar flerkanalsmätare för samtidig mätning av viktiga hydraultryck: samtliga hydraulparametrar, t ex differenstryck, flöde och hydrauleffekt kan mätas, visas, sparas och bearbetas. SCKIT-5/35 Grundsatser och utökade satser för samtidig mätning av upp till tre hydrauliska mätdata Parker Hannifin

4 Katalog HY-88/SE Mätinstrument ServiceMaster-serien De bärbara instrumenten och de kompletta mätsystemen i serien är de perfekta mätverktygen i alla applikationer. Oavsett huruvida applikationen finns inom industrin, i mobil hydraulik eller används för service eller reparation utgör mätning och bearbetning av mätvärden grunden i all felsökning. Systematisk felsökning via modem är idag helt enkelt ett måste för serviceteknikern. För att kunna tillmötesgå behoven både inom modern industrihydraulik och komplex mobil hydraulik har vi tagit fram en instrumentserie med modeller för olika användningsområden. SCKIT-4/45 Avancerade satser för fullständig diagnostik, inklusive program och skrivare. Du kan mäta, visa och analysera upp till sex kanaler. Panelinstrument - SCE Panelmonterade enheter för fast installation, konstruerade för de olika tillgängliga givarna. Beroende på vilken modell du väljer kan enheten användas för visning av alla hydraulparametrar, t ex tryck, flöde och temperatur. Funktion för inställning av gränsvärden och seriell anslutning till PC är standard i dessa instrument. Samtliga panelinstrument i serie SCE arbetar med vanliga elektriska signaler (/4 ma eller 1 V). De är alltså byggda med modern teknik Parker Hannifin

5 Katalog HY-88/SE Mätinstrument Tryckgivare SCP Dessa tryckgivare är s k piezo- eller tunnfilmsgivare och tillverkade i mycket stryktåligt rostfritt stål. De finns med olika utvändiga gängor och elanslutningar. De ger en linjär utsignal och finns i versioner för mätområden på upp till 6 bars relativt eller absolut tryck. De finns även i ett kombinerat utförande för mätning av tryck och temperatur. Adapterserierna SCA-EMA Dessa adaptrar och EMA-mätpunkter finns i ett brett sortiment och är galvaniserade för snabb och enkel montering av givare och mätutrustning i hydraulsystem. De finns i insticksversioner och med olika gängor och tätningar. EMAmätpunkterna kan anslutas under tryck. Begär att få -katalogen! Parker Hannifin

6 Katalog HY-88/SE Mätinstrument Flödesgivare Givarna för flödesmätning i hydraulsystem finns som roterande givare, ventilinbyggd givare med hög upplösning och som kuggräknande givare för högprecisionsmätningar. SCFT - roterande givare: 4 mätområden upp till 6 l/min Arbetstryck på upp till 4 bar Kombinerad funkton för mätning av tryck och temperatur SCQ - ventilinbyggd givare: Snabb reaktion < 1 ms Arbetstryck på upp till 4 bar SCVF - kuggräknande givare: Mätnoggrannhet: ±,3% 7 mätområden upp till 3 l/min Arbetstryck på upp till 315 bar Temperaturgivare SCT Givaren SCT mäter temperaturen inom ett mätområde från 5 till +15 C. SCT-givaren kan användas i hydraulsystem med tryck på upp till 63 bar. Givaren passar i mätpunkterna i serie GMA 3/. Begär att få -katalogen! Parker Hannifin

7 Hydrauliska pumpaggregat Serie 18 Katalog HY17-131/SE Mars 3

8 Katalog HY-88/SE Serie 18 Innehåll Sida 11-- Serie 18 hydrauliska pumpaggregat... 3 Typiska applikationer... 3 Beställningsinformation... 4 Vätske- och temperaturinformation... 4 Val av elmotor... 4 Pumpar med permanentmagnetmotor typ AE eller BE... 5 Pumpar med serielindad motor typ AM eller BI... 6 Pumpar med kondensatorstartad motor typ HA eller HD... 7 Tryckbegränsningsventil... 8 Mottrycksventil och backventil... 9 Installationsmått, pumpaggregat... 1 Installationsmått, tankar Omräkningsfaktorer 1 kg..., lb 1 N...,5 lbf 1 Nm...,738 lbf ft 1 bar...14,5 psi 1 l...,64 US gallon 1 cm 3...,61 cu in 1 mm...,39 in 1 kw... 1,34 hp 9 / 5 C F Parker Hannifin förbehåller sig rätten att modifiera produkterna utan förvarning. Denna broschyr uppdateras fortlöpande, men vi reserverar oss ändå för eventuella tryckfel. För utförligare information om produkterna, kontakta Parker Hannifin Parker Hannifin

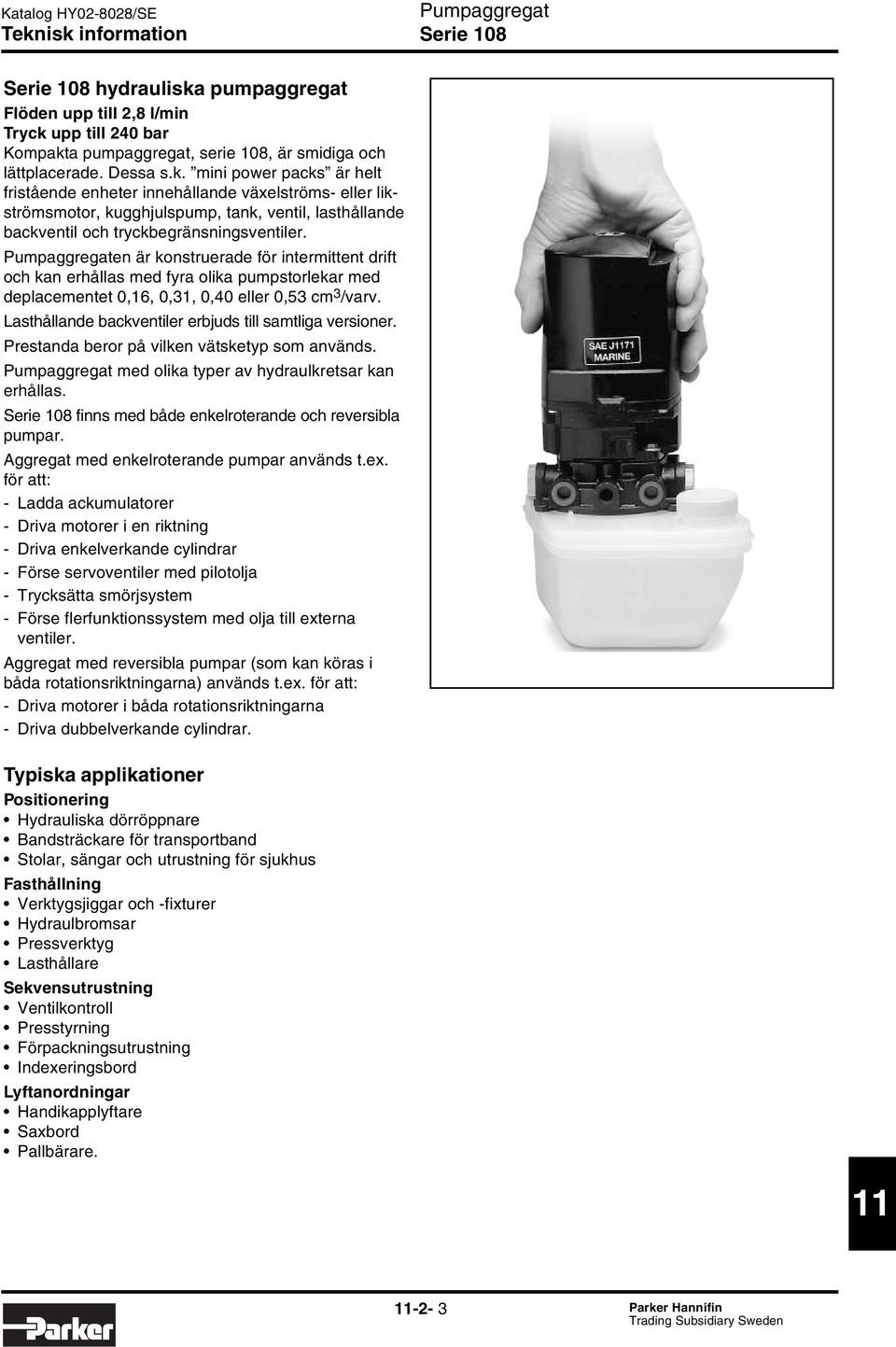

9 Katalog HY-88/SE Serie 18 Serie 18 hydrauliska pumpaggregat Flöden upp till,8 l/min Tryck upp till 4 bar Kompakta pumpaggregat, serie 18, är smidiga och lättplacerade. Dessa s.k. mini power packs är helt fristående enheter innehållande växelströms- eller likströmsmotor, kugghjulspump, tank, ventil, lasthållande backventil och tryckbegränsningsventiler. en är konstruerade för intermittent drift och kan erhållas med fyra olika pumpstorlekar med deplacementet,16,,31,,4 eller,53 cm 3 /varv. Lasthållande backventiler erbjuds till samtliga versioner. Prestanda beror på vilken vätsketyp som används. med olika typer av hydraulkretsar kan erhållas. Serie 18 finns med både enkelroterande och reversibla pumpar. Aggregat med enkelroterande pumpar används t.ex. för att: - Ladda ackumulatorer - Driva motorer i en riktning - Driva enkelverkande cylindrar - Förse servoventiler med pilotolja - Trycksätta smörjsystem - Förse flerfunktionssystem med olja till externa ventiler. Aggregat med reversibla pumpar (som kan köras i båda rotationsriktningarna) används t.ex. för att: - Driva motorer i båda rotationsriktningarna - Driva dubbelverkande cylindrar. Typiska applikationer Positionering Hydrauliska dörröppnare Bandsträckare för transportband Stolar, sängar och utrustning för sjukhus Fasthållning Verktygsjiggar och -fixturer Hydraulbromsar Pressverktyg Lasthållare Sekvensutrustning Ventilkontroll Presstyrning Förpackningsutrustning Indexeringsbord Lyftanordningar Handikapplyftare Saxbord Pallbärare Parker Hannifin

10 Katalog HY-88/SE Serie 18 Beställningsinformation 18 Elmotor Aggregattyp Pumptyp Pumpstorlek Tankstorlek Systemtyp Anslutningar Montering UP - Inställningstryck DN - Inställningstryck Kod AE AM BE BI HA HD Elmotor 1 VDC, med permanentmagnet 1 VDC, serielindad 4 VDC, med permanentmagnet 4 VDC, serielindad 115 VAC, enkelfas, öppen ram 3 VAC, enkelfas, öppen ram Kode Inställningstryck UP (upp), inställning av tryckbegränsningsventil vänsteranslutning; i multipler om 1 psi; (1 psi motsvarar ca. 6,9 bar) DN (ner), inställning av tryckbegränsningsventil högeranslutning; i multipler om 1 psi; (1 psi motsvarar ca. 6,9 bar) Exempel: 4 = 4 psi (8 bar) Kod Montering V Vertikal (motorn uppåt) Kod Pumptyp H Horisontal S Standard (C-tanken är endast vertikal) Kod Pump- Deplacement storlek [cm 3 /varv] 1 =,1,16 19 =,19,31 5 =,5,4 3 =,37,53 Kod Tankstorlek A,46 l (,1 l användbart) B,75 l (,38 l användbart) C,76l (,43 l användbart) (tanken är endast vertikal) F, l (1,3 l användbart) G 1,1 l (,76 l användbart) H 1,9 l användbart I 3,8 l användbart J 5,7 l användbart Kod Kod Systemtyp (sid. 9-1) Anslutningar 1 SAE 7/16-4 G1/8 LB Reversibel; med pilotstyrda backventiler och mottrycksventil LL Reversibel; med pilotstyrda backventiler NN Envägs RB Reversibel; med mottrycksventil RR Reversibel WW Enkelroterande; med backventil S1* 1 VDC, normalt slutet S* 4 VDC, normalt slutet S3* 1 VDC, normalt slutet S5* 1 VDC, normalt öppet S6* 4 VDC, normalt öppet S7* 1 VDC, normalt öppet *Systemtyp WW med magnetstyrd avlastningsventil: Beställningsinstruktion: Välj den orderkod som motsvarar informationen i katalogen. Alla rutorna ovan måste fyllas i. Om pumpen roterar åt endast ett håll, ange i rutan DN (ner), inställn. tryckbegränsningsventil Parker Hannifin

11 Katalog HY-88/SE Serie 18 Vätske- och temperaturinformation Hydraulvätskor ATF (för automatväxellådor) eller annan lämplig, ren hydraulolja med viskositeten 3 till 65 mm /s (cst) är lämplig. Kontakta Parker Hannifin om någon annan typ av vätska är tänkt att användas. Temperatur Normal arbetstemperatur är -7 C to +6 C. Kontakta Parker Hannifin om pumpaggregatet skall användas under -7 C eller över +6 C. Val av elmotor Applikationer för likströmsmotorer De flesta likströmsmotorer används för intermittent drift. För att förhindra överhettning (med skador och dåliga prestanda som följd) bör följande riktlinjer följas. Användning av serielindade motorer typ AM och BI: Exempel 1. Om aggregatet skall användas en gång per minut rekommenderas en max körtid på 3 sekunder (3 sekunder under en minut motsvarar 5%). Exempel. Om aggregatet skall användas en gång per timma rekommenderas en max körtid på 3 minuter (3 sekunder under en timma motsvarar 5%). Permanentmagnetmotorer typ AE eller BE För typ AM gäller samma riktlinjer som ovan, men typ AE kan köras kontinuerligt om motorn drar mindre än A. Applikationer för växelströmsmotorer En standard, kondensatorstartad elmotor, serie 18 typ HD, har en effekt på,5 kw. För att förhindra överhettning (med skador och dåliga prestanda som följd) gäller 5%-regeln. Motorn kan således köras med full effekt (,5 kw) 5% av tiden för en arbetscykel (d.v.s. köras 3 sekunder inom en minut eller köras en minut inom två minuter). Max kontinuerlig körtid är dock 3 minuter vid full effekt (,5 kw). Om effektuttaget begränsas till,1 kw kan motorn dock köras kontinuerligt Parker Hannifin

12 Katalog HY-88/SE Serie 18 Pumpar med permanentmagnetmotor typ AE (1 VDC) eller BE (4 VDC) För intermittent drift: se sid. 4. Tvåpolig, treläges vippströmbrytare, max A Batterispänning: AE: 1 VDC BE: 4 VDC Höger tryckanslutning Grön anslutn.- ledning Vänster tryckanslutning Blå anslutn.- ledning Elmotor typ AE eller BE med elmotor typ AE eller BE. 1,,8,6,4, åtgång 5 vid 1 VDC vid 4 VDC Diagram 1. och strömåtgång kontra arbetstryck för en pump med depl.,16 cm 3 /v Kopplingsschema för typ AE eller BE. 1, 1,,8,6,4, vid 4 VDC åtgång 48 vid 1 VDC Diagram. och strömåtgång kontra arbetstryck för en pump med depl.,31 cm 3 /v ,6 åtgång 48,5 åtgång 5 1,,8,4 vid 1 VDC vid 4 VDC , 1,5 1,,5 vid 1 VDC vid 4 VDC Diagram 3. och strömåtgång kontra arbetstryck för en pump med depl.,4 cm 3 /v Diagram 4. och strömåtgång kontra arbetstryck för en pump med depl.,53 cm 3 /v Parker Hannifin

13 Katalog HY-88/SE Serie 18 Pumpar med serielindad motor typ AM (1 VDC) eller BI (4 VDC) Batterispänning: AM: 1 VDC BI: 4 VDC För intermittent drift: se sid. 4. Vänster tryckanslutning Höger tryckanslutning 1 Kontakt för magnet 1 Blå ansl.- ledning Anm.: Motortyp AM (BI) har en intern 1 A (6 A) termobrytare Enpolig, treläges vippströmbrytare Elmotor typ AM eller BI Kontakt för magnet Grön ansl.- ledning Svart ansl.- ledning med AM eller BI elmotor. AM eller BI elschema. 1,5 åtgång 6,5 åtgång 75 1,,9,6,3 vid 1 VDC vid 4 VDC , 1,5 1,,5 vid 4 VDC vid 1 VDC Diagram 5. och strömåtgång kontra arbetstryck för en pump med depl.,16 cm 3 /v Diagram 6. och strömåtgång kontra arbetstryck för en pump med depl.,31 cm 3 /v. 3,,5, 1,5 1,,5 åtgång 9 vid 1 VDC vid 4 VDC Diagram 7. och strömåtgång kontra arbetstryck för en pump med depl.,4 cm 3 /v ,6 3,,4 1,8 1,,6 vid 4 VDC åtgång 9 vid 1 VDC Diagram 8. och strömåtgång kontra arbetstryck för en pump med depl.,53 cm 3 /v Parker Hannifin

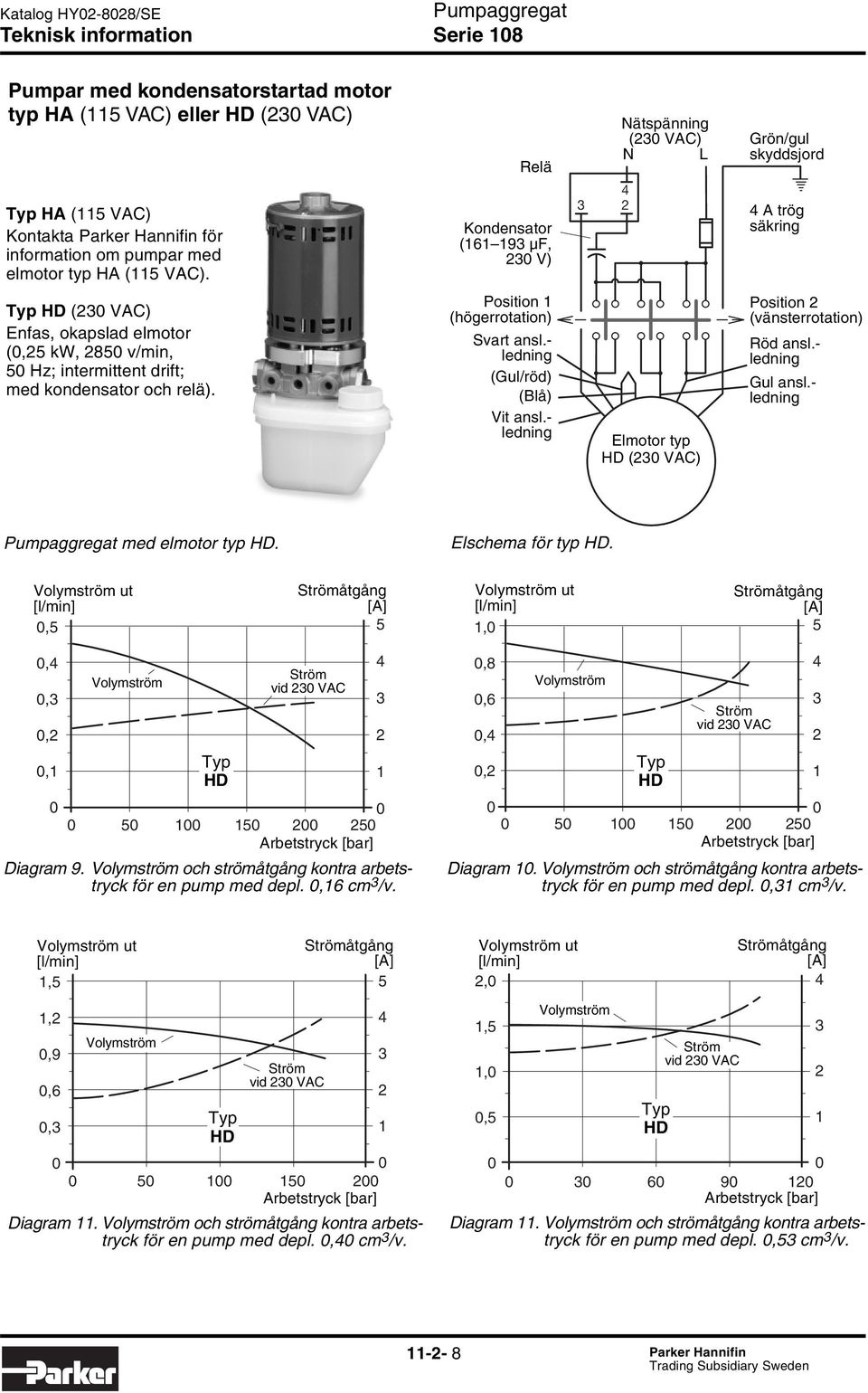

14 Katalog HY-88/SE Serie 18 Pumpar med kondensatorstartad motor typ HA (115 VAC) eller HD (3 VAC) Typ HA (115 VAC) Kontakta Parker Hannifin för information om pumpar med elmotor typ HA (115 VAC). Relä Kondensator ( µf, 3 V) 4 3 Nätspänning (3 VAC) N L Grön/gul skyddsjord 4 A trög säkring Typ HD (3 VAC) Enfas, okapslad elmotor (,5 kw, 85 v/min, 5 Hz; intermittent drift; med kondensator och relä). Position 1 (högerrotation) Svart ansl.- ledning (Gul/röd) (Blå) Vit ansl.- ledning Elmotor typ HD (3 VAC) Position (vänsterrotation) Röd ansl.- ledning Gul ansl.- ledning med elmotor typ HD. Elschema för typ HD.,5 åtgång 5 1, åtgång 5,4,3 vid 3 VAC,,1 Typ HD Diagram 9. och strömåtgång kontra arbetstryck för en pump med depl.,16 cm 3 /v. 4 3,8 4,6 3,4 vid 3 VAC, Typ HD Diagram 1. och strömåtgång kontra arbetstryck för en pump med depl.,31 cm 3 /v. 1,5 åtgång 5 1,,9 4 3,6 vid 3 VAC,3 Typ HD Diagram 11. och strömåtgång kontra arbetstryck för en pump med depl.,4 cm 3 /v., 1,5 1,,5 Typ HD vid 3 VAC åtgång Diagram 11. och strömåtgång kontra arbetstryck för en pump med depl.,53 cm 3 /v Parker Hannifin

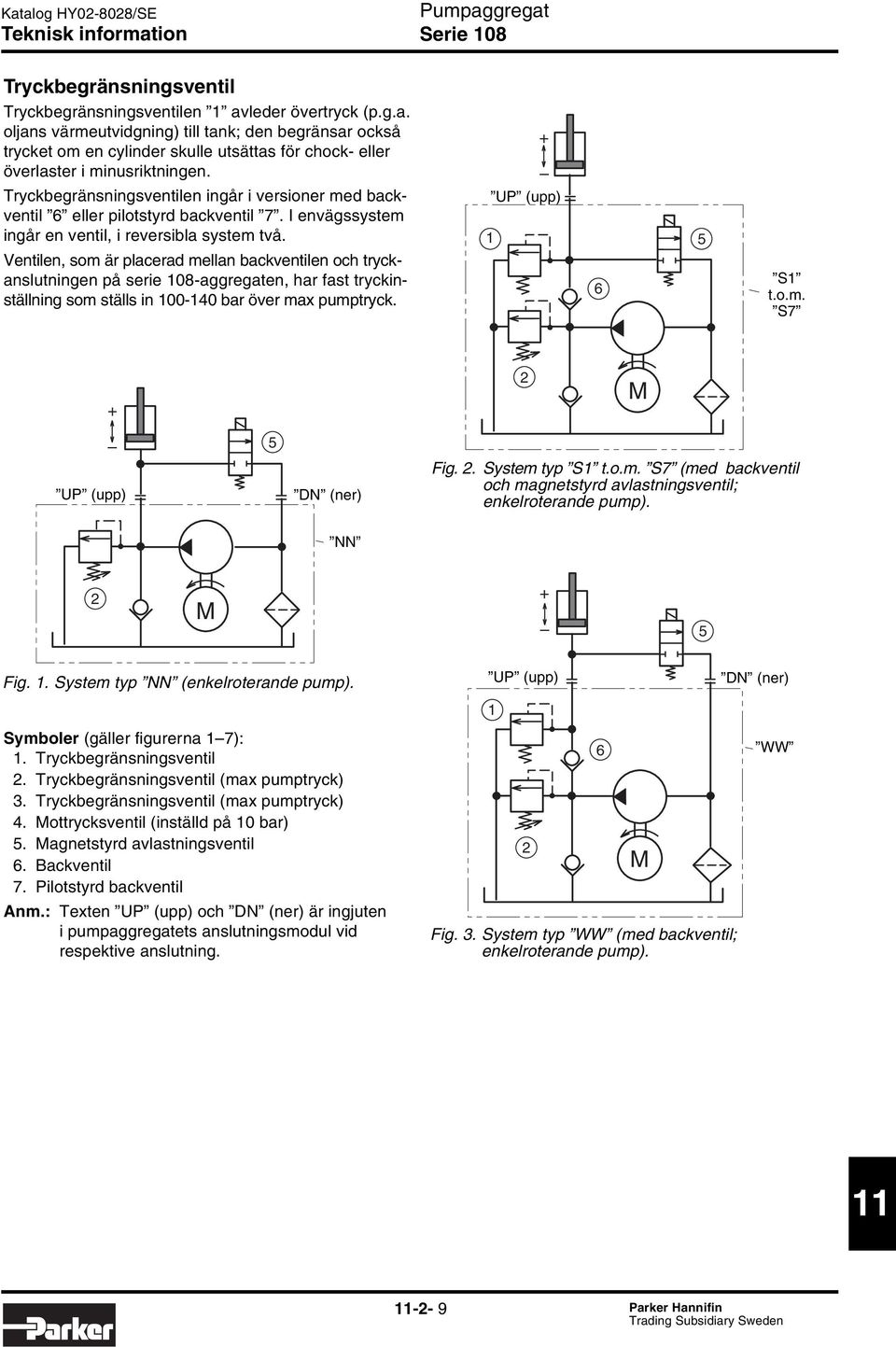

15 Katalog HY-88/SE Serie 18 Tryckbegränsningsventil Tryckbegränsningsventilen 1 avleder övertryck (p.g.a. oljans värmeutvidgning) till tank; den begränsar också trycket om en cylinder skulle utsättas för chock- eller överlaster i minusriktningen. Tryckbegränsningsventilen ingår i versioner med backventil 6 eller pilotstyrd backventil 7. I envägssystem ingår en ventil, i reversibla system två. Ventilen, som är placerad mellan backventilen och tryckanslutningen på serie 18-aggregaten, har fast tryckinställning som ställs in 1-14 bar över max pumptryck. + UP (upp) S1 t.o.m. S7 + M UP (upp) 5 DN (ner) Fig.. System typ S1 t.o.m. S7 (med backventil och magnetstyrd avlastningsventil; enkelroterande pump). NN M + 5 Fig. 1. System typ NN (enkelroterande pump). UP (upp) 1 DN (ner) Symboler (gäller figurerna 1 7): 1. Tryckbegränsningsventil. Tryckbegränsningsventil (max pumptryck) 3. Tryckbegränsningsventil (max pumptryck) 4. Mottrycksventil (inställd på 1 bar) 5. Magnetstyrd avlastningsventil 6. Backventil 7. Pilotstyrd backventil Anm.: Texten UP (upp) och DN (ner) är ingjuten i pumpaggregatets anslutningsmodul vid respektive anslutning. Fig. 3. System typ WW (med backventil; enkelroterande pump). 6 M WW Parker Hannifin

16 Katalog HY-88/SE Serie 18 Mottrycksventil Returoljan från cylindern leds tillbaka till pumpens sugsida. Under minusslaget går dock mer olja ut från cylinderns kolvsida än som går från pumpen till kolvstångssidan, vilket beror på att cylinderns kolvarea är större än kolvstångsarean. Detta resulterar i att tryckbegränsningsventilen på kolvsidan öppnar (fig. 4); överskottsoljan går tillbaka till tank. Ju mindre kolvstångsarean är i förhållande till kolvarean desto mer olja måste gå genom ventilen. Observera att inställningstrycket på ventilen i fig. 4 kan behöva sättas lägre än på ventilen 3 om cylinderns dragande last (i minussriktningen) är liten. I ett system med mottrycksventil 4 (fig. 5 och 7) tillåts en del av oljan från kolvsidan att, vid ett relativt lågt tryck (1 bar), gå tillbaka till tank. Fullt pumptryck (upp till tryckbegränsningsventilens inställning) kan nu användas för att dra tillbaka cylindern (i minussriktningen), samtidigt som en ev. tryckgivare hindras från att ge signal innan cylindern nått bottenläget. Mottrycksventilen används: I system där cylindern är dragande under minusslaget När en tryckgivare används för att signalera bottenläget I system som kräver större hastighet under minusslaget än under plusslaget. + UP (upp) DN (ner) + 7 UP (upp) DN (ner) 1 1 LL 3 M RR M Fig.6. System typ LL (med dubbla, pilotstyrda backventiler; reversibel pump). 3 Fig.4. System typ RR (reversibel pump). + + UP (upp) DN (ner) UP (upp) DN (ner) bar bar RB LB M 3 M 3 Fig.5. System typ RB (med mottrycksventil; reversibel pump). Fig.7. System typ LB (med dubbla, pilotstyrda backventiler och mottrycksventil; reversibel pump) Parker Hannifin

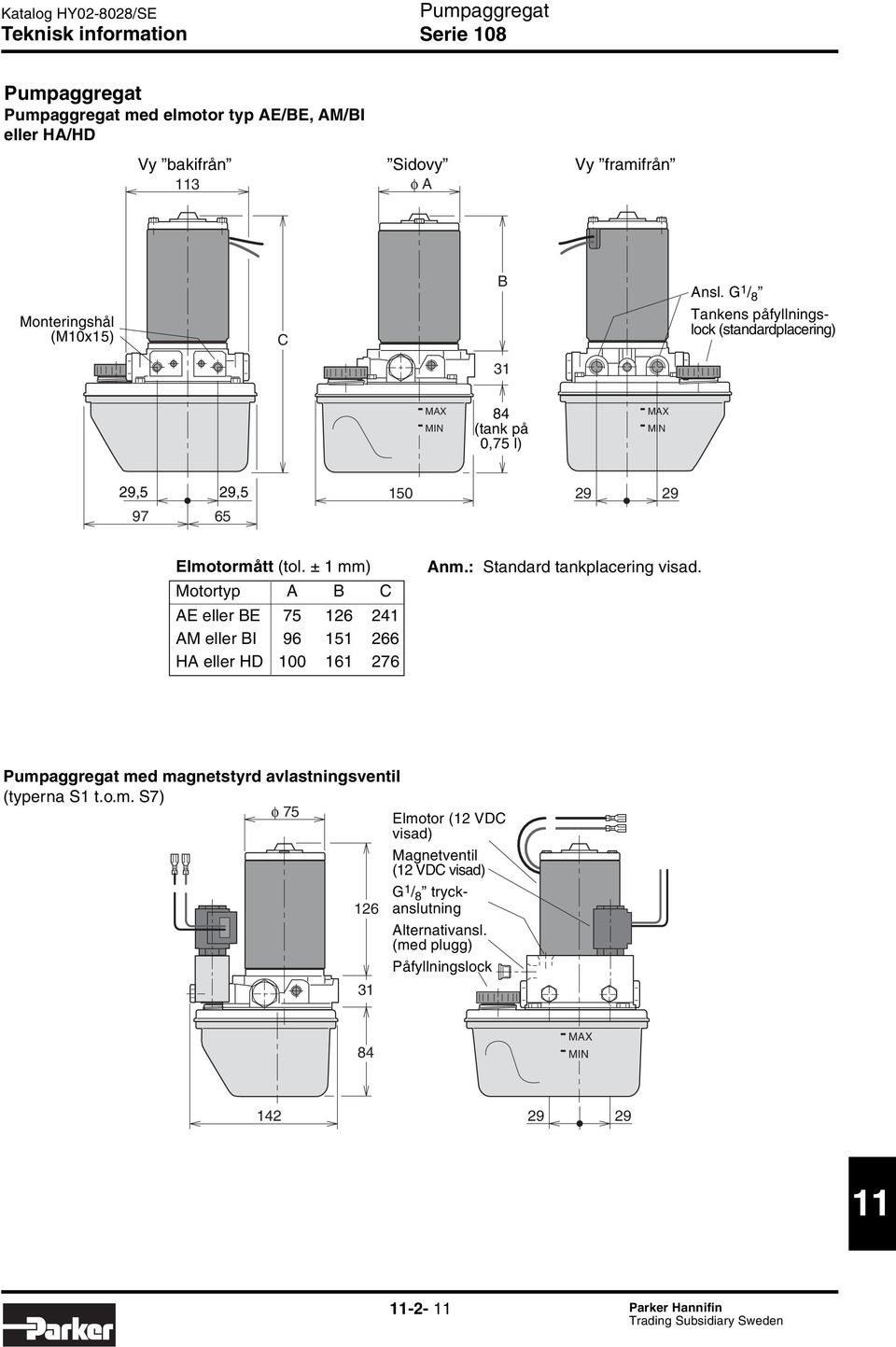

17 Katalog HY-88/SE Serie 18 med elmotor typ AE/BE, AM/BI eller HA/HD Vy bakifrån Sidovy Vy framifrån 113 φ A Monteringshål (M1x15) C B Ansl. G 1 / 8 Tankens påfyllningslock (standardplacering) 31 MAX MIN 84 (tank på,75 l) MAX MIN 9,5 9, Elmotormått (tol. ± 1 mm) Motortyp A B C AE eller BE AM eller BI HA eller HD Anm.: Standard tankplacering visad. med magnetstyrd avlastningsventil (typerna S1 t.o.m. S7) φ 75 Elmotor (1 VDC visad) Magnetventil (1 VDC visad) G 1 / 8 tryckanslutning 16 Alternativansl. (med plugg) Påfyllningslock MAX MIN Parker Hannifin

18 Katalog HY-88/SE Serie 18 Installationsmått Tankar 8 85 MAX MIN φ 94 Fig. 1. Tanktyp A ;,46 l (,1 l användbart); aluminium φ Fig.. Tanktyp B ;,75 l (,38 l användbart); aluminium. Fig. 3. Tanktyp C ;,75 l (,46 l användbart), standard; högmolekylär polyetylen med UV-filter Parker Hannifin

19 Katalog HY-88/SE Serie 18 Installationsmått Installationsmått, tankar (forts.) φ 1 67 Fig. 4. Tanktyp F ;, l (1,35 l användbart); stål. φ Fig. 5. Tanktyp G ; 1,13 l (,75 l användbart); strängsprutad aluminium. 175 H (1,9 l) I (3,8 l) J (5,7 l) φ Fig. 6. Tanktyperna H (1,9 l), I (3,8 l; standard) och J (5,7 l); alla i stål Parker Hannifin
