Manual för TITAN. Version 1

Transkript

1 Manual för TITAN Version 1

2

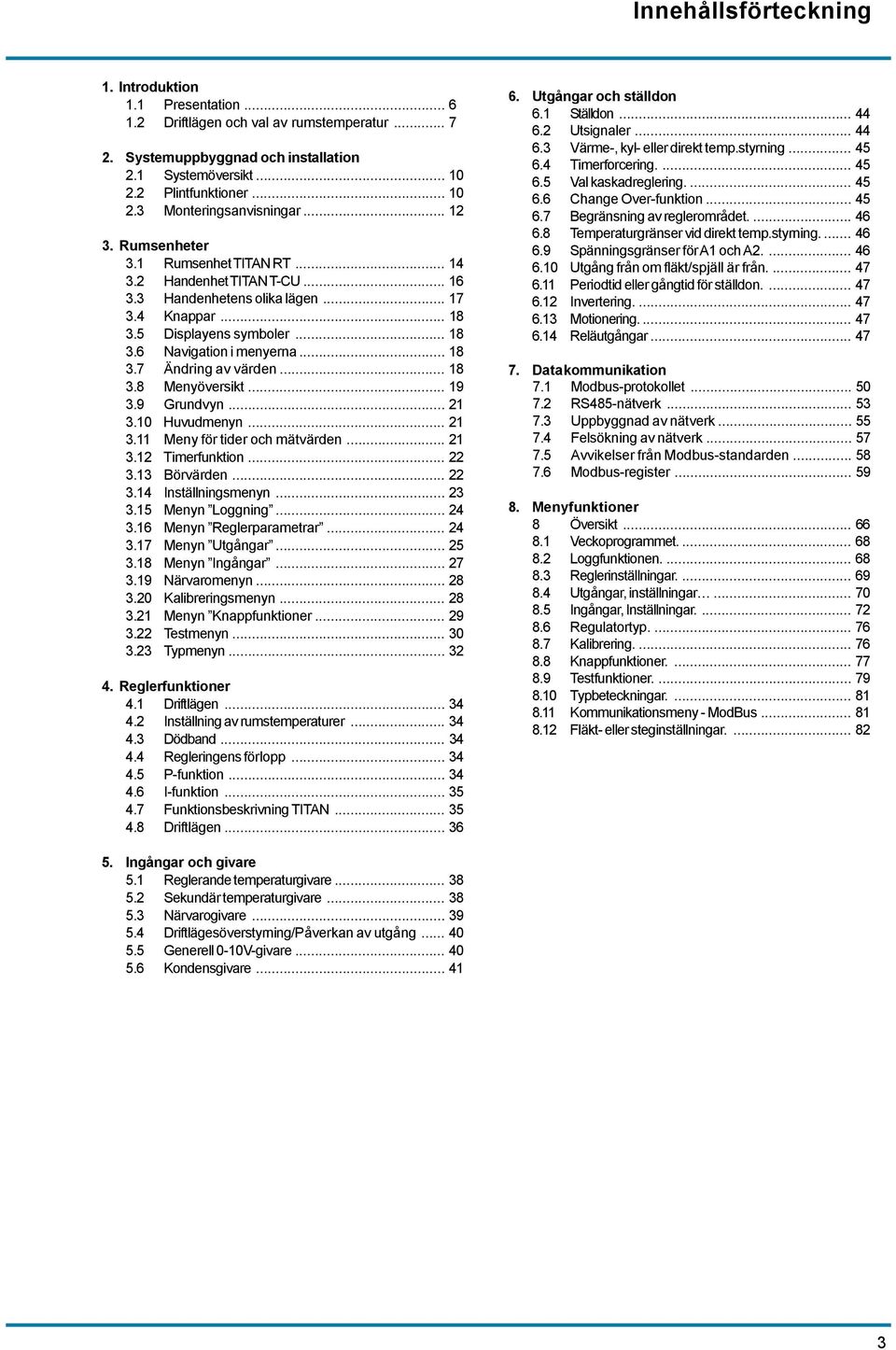

3 Innehållsförteckning 1. Introduktion 1.1 Presentation Driftlägen och val av rumstemperatur Systemuppbyggnad och installation 2.1 Systemöversikt Plintfunktioner Monteringsanvisningar Rumsenheter 3.1 Rumsenhet TITAN RT Handenhet TITAN T-CU Handenhetens olika lägen Knappar Displayens symboler Navigation i menyerna Ändring av värden Menyöversikt Grundvyn Huvudmenyn Meny för tider och mätvärden Timerfunktion Börvärden Inställningsmenyn Menyn Loggning Menyn Reglerparametrar Menyn Utgångar Menyn Ingångar Närvaromenyn Kalibreringsmenyn Menyn Knappfunktioner Testmenyn Typmenyn Reglerfunktioner 4.1 Driftlägen Inställning av rumstemperaturer Dödband Regleringens förlopp P-funktion I-funktion Funktionsbeskrivning TITAN Driftlägen Utgångar och ställdon 6.1 Ställdon Utsignaler Värme-, kyl- eller direkt temp.styrning Timerforcering Val kaskadreglering Change Over-funktion Begränsning av reglerområdet Temperaturgränser vid direkt temp.styrning Spänningsgränser för A1 och A Utgång från om fläkt/spjäll är från Periodtid eller gångtid för ställdon Invertering Motionering Reläutgångar Datakommunikation 7.1 Modbus-protokollet RS485-nätverk Uppbyggnad av nätverk Felsökning av nätverk Avvikelser från Modbus-standarden Modbus-register Menyfunktioner 8 Översikt Veckoprogrammet Loggfunktionen Reglerinställningar Utgångar, inställningar Ingångar, Inställningar Regulatortyp Kalibrering Knappfunktioner Testfunktioner Typbeteckningar Kommunikationsmeny - ModBus Fläkt- eller steginställningar Ingångar och givare 5.1 Reglerande temperaturgivare Sekundär temperaturgivare Närvarogivare Driftlägesöverstyrning/Påverkan av utgång Generell -1V-givare Kondensgivare

4

5 11. Introduktion Introduktion5

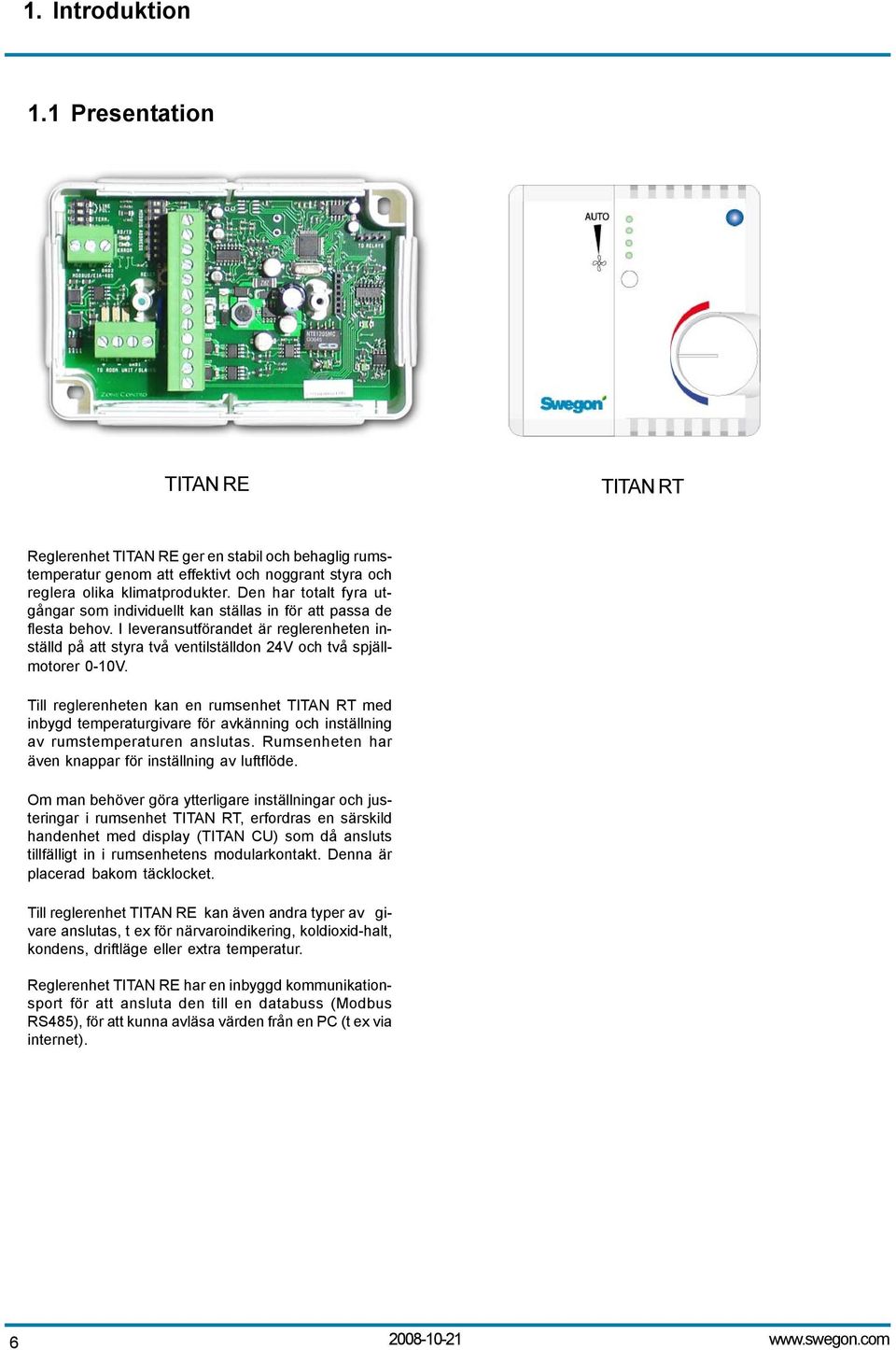

6 1. Introduktion 1.1 Presentation TITAN RE TITAN RT Reglerenhet TITAN RE ger en stabil och behaglig rumstemperatur genom att effektivt och noggrant styra och reglera olika klimatprodukter. Den har totalt fyra utgångar som individuellt kan ställas in för att passa de flesta behov. I leveransutförandet är reglerenheten inställd på att styra två ventilställdon 24V och två spjällmotorer -1V. Till reglerenheten kan en rumsenhet TITAN RT med inbygd temperaturgivare för avkänning och inställning av rumstemperaturen anslutas. Rumsenheten har även knappar för inställning av luftflöde. Om man behöver göra ytterligare inställningar och justeringar i rumsenhet TITAN RT, erfordras en särskild handenhet med display (TITAN CU) som då ansluts tillfälligt in i rumsenhetens modularkontakt. Denna är placerad bakom täcklocket. Till reglerenhet TITAN RE kan även andra typer av givare anslutas, t ex för närvaroindikering, koldioxid-halt, kondens, driftläge eller extra temperatur. Reglerenhet TITAN RE har en inbyggd kommunikationsport för att ansluta den till en databuss (Modbus RS485), för att kunna avläsa värden från en PC (t ex via internet)

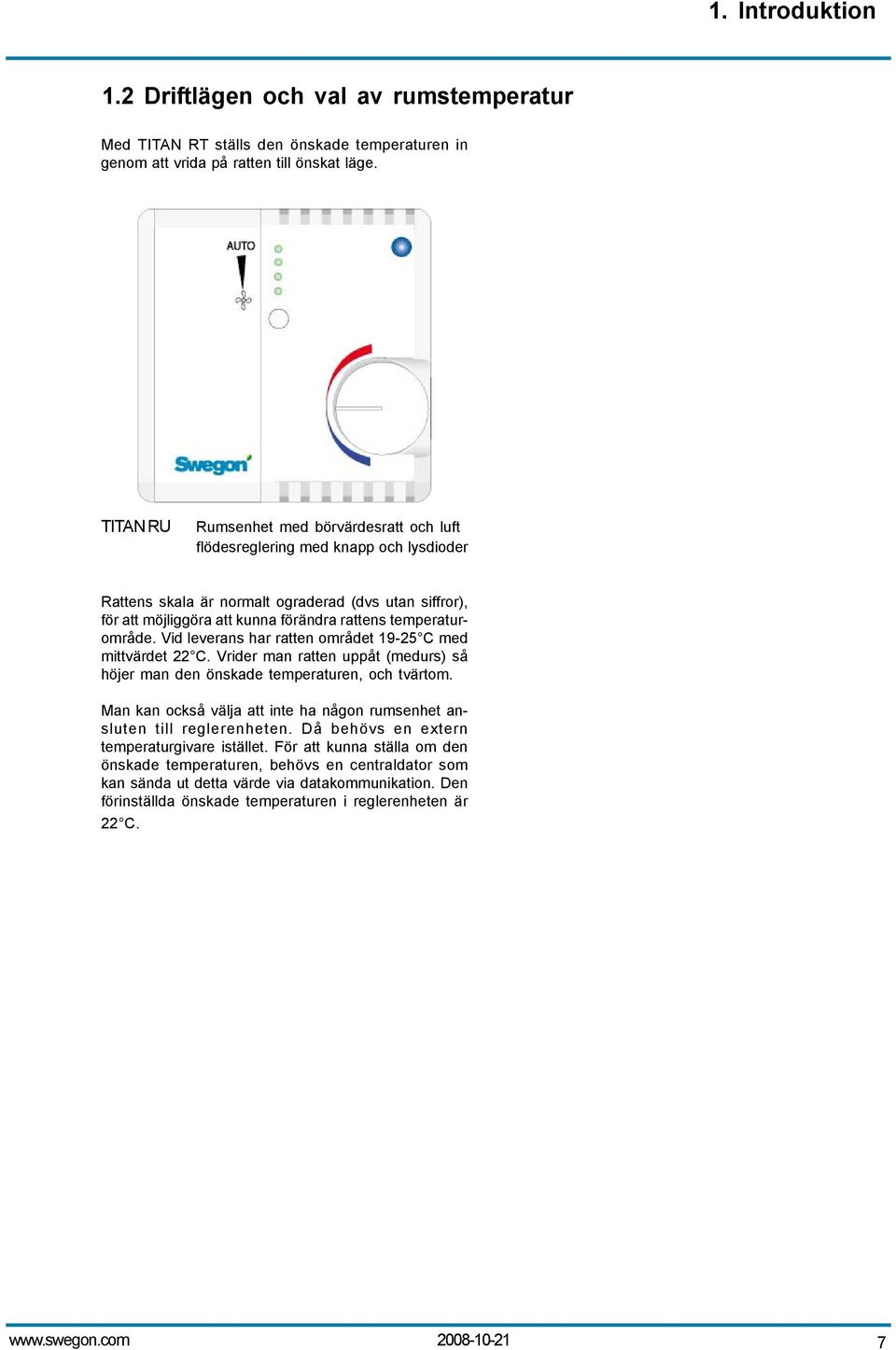

7 1. Introduktion 1.2 Driftlägen och val av rumstemperatur Med TITAN RT ställs den önskade temperaturen in genom att vrida på ratten till önskat läge. TITAN RU Rumsenhet med börvärdesratt och luft flödesreglering med knapp och lysdioder Rattens skala är normalt ograderad (dvs utan siffror), för att möjliggöra att kunna förändra rattens temperaturområde. Vid leverans har ratten området C med mittvärdet 22 C. Vrider man ratten uppåt (medurs) så höjer man den önskade temperaturen, och tvärtom. Man kan också välja att inte ha någon rumsenhet ansluten till reglerenheten. Då behövs en extern temperaturgivare istället. För att kunna ställa om den önskade temperaturen, behövs en centraldator som kan sända ut detta värde via datakommunikation. Den förinställda önskade temperaturen i reglerenheten är 22 C

8

9 22. Systemuppbyggnad och Systemuppbyggnad och installation installation9

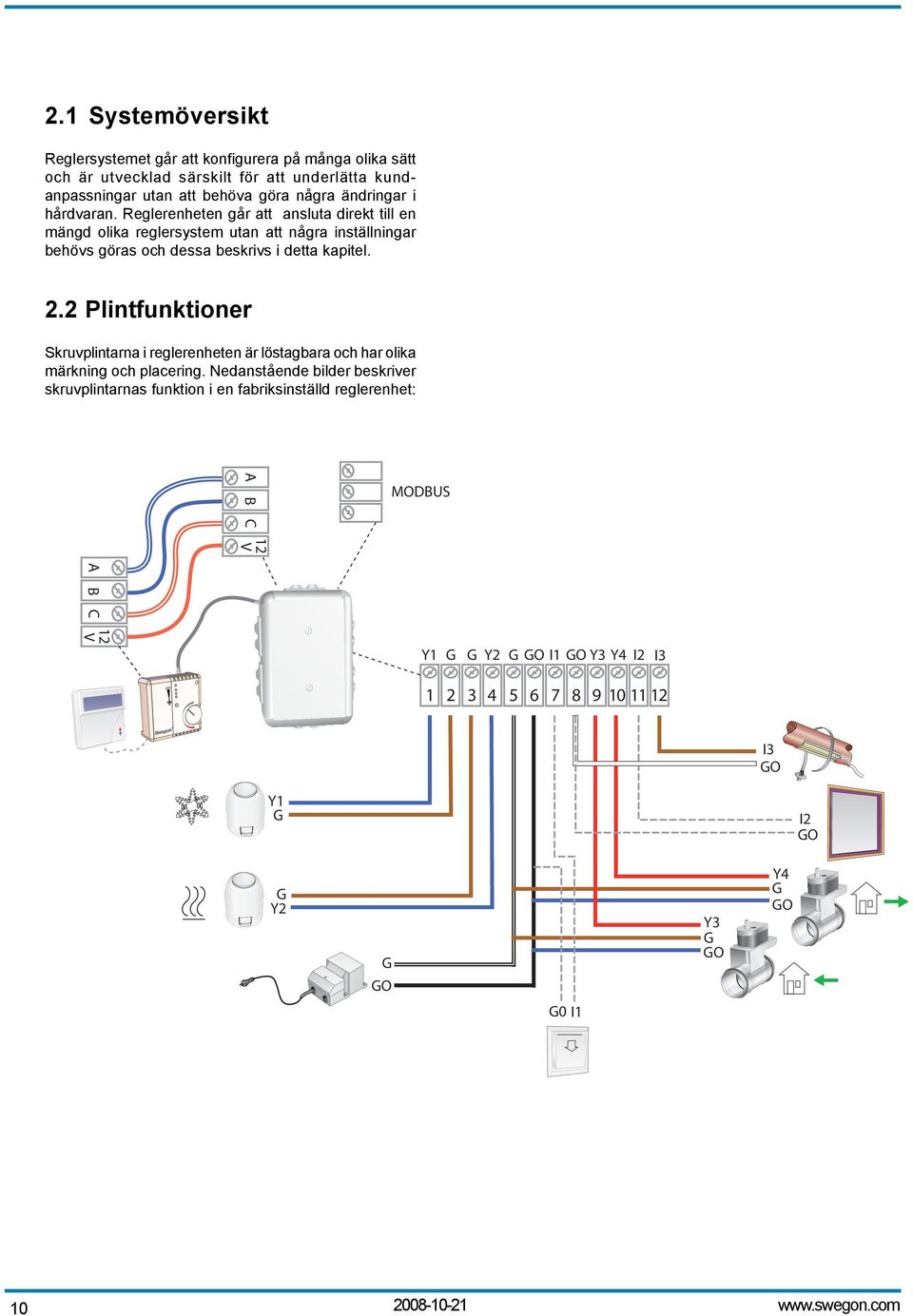

10 2.1 Systemöversikt Reglersystemet går att konfigurera på många olika sätt och är utvecklad särskilt för att underlätta kundanpassningar utan att behöva göra några ändringar i hårdvaran. Reglerenheten går att ansluta direkt till en mängd olika reglersystem utan att några inställningar behövs göras och dessa beskrivs i detta kapitel. 2.2 Plintfunktioner Skruvplintarna i reglerenheten är löstagbara och har olika märkning och placering. Nedanstående bilder beskriver skruvplintarnas funktion i en fabriksinställd reglerenhet: A B C 12 V MODBUS A B C 12 V Y1 G G Y2 G GO I1 GO Y3 Y4 I2 I I3 GO Y1 G I2 GO G Y2 G GO G Y3 Y4 G GO GO G I

11 2. Systemuppbyggnad och installation Anslutningsplint 1 Anslutningar till regulators skruvplint Plint Id Funktion Kabel färg 1 Y1 Funktionssignal kylställdon Blå 2 G Systemfas (kylställdon) Brun 3 G Systemfas (värmeställdon) Brun 4 Y2 Funktionssignal värmeställdon Blå 5 G Systemfas transformator Svart/vit Systemfas (tilluftspjäll) Brun Systemfas (frånluftspjäll) Brun 6 G Systemnoll transformator Svart Nyckelkort 1) Systemnoll (tilluftspjäll) Blå Systemnoll (frånluftspjäll) Blå 7 I1 Funktionssignal nyckel 1) 8 G Systemnoll fönster 1) Systemnoll (kondenssensor) Vit 9 Y3 Funktionssignal tilluftspjäll Röd 1 Y4 Funktionssignal frånluftspjäll Röd 11 I2 Funktionssignal fönster 1) 12 I3 Funktionssignal kondenssensor Brun Plint 3 Plint 2 Plint 1 Anslutningsplint 2 Anslutning mellan TITAN RT och TITAN RE Plint på TITAN RT Plint på TITAN RE Kabelfärg A 1 1(A+) Blå/vit B 1 2(B-) Blå C 1 3(C) Orange/vit 12V 4(12V) Blå/vit Anslutningsplint 2 kan också användas för master/slavkoppling. Anslutningsplint 3 Anslutningsplint 3 för ModBuskommunikation eller kommunikationsingång från masterenhet. Anslutning till ModBus C2. GND2 (Jord) B2. ModBus B - A2. ModBus A+ Anslutning från masterenhet: C2. Ansluts till plint C1 på masterenhet B2. Ansluts till plint B1 på masterenhet A2. Ansluts till plint A1 på masterenhet

12 2. Systemuppbyggnad och installation 2.3 Monteringsanvisningar Placering av rumsenhet TITAN RT Då rumsenheterna innehåller en temperaturgivare för mätning av rumstemperatur skall den placeras skyddad från direkt solljus och ev. kyl- och värmekällor för att temperaturmätningen skall bli korrekt. Generella rekommendationer för montering: 17cm från färdigt golv. 1cm från närmaste värmeradiator 3cm från närmaste hörn eller fönster Placering av extern rumstemperaturgivare För rumstemperaturgivare för väggplacering gäller anvisning enligt punkt ovan. Vid kanalmontage med kanaltemperaturgivare är det viktigt att givaren är placerad så den känner av temperaturen i luftflödet Placering av reglerenhet TITAN RE Placeras dold ovan undertak eller monteras fast på klimatprodukt. Observera att den omgivande temperaturen inte får överstiga den temperatur som står angivet i produktens datablad

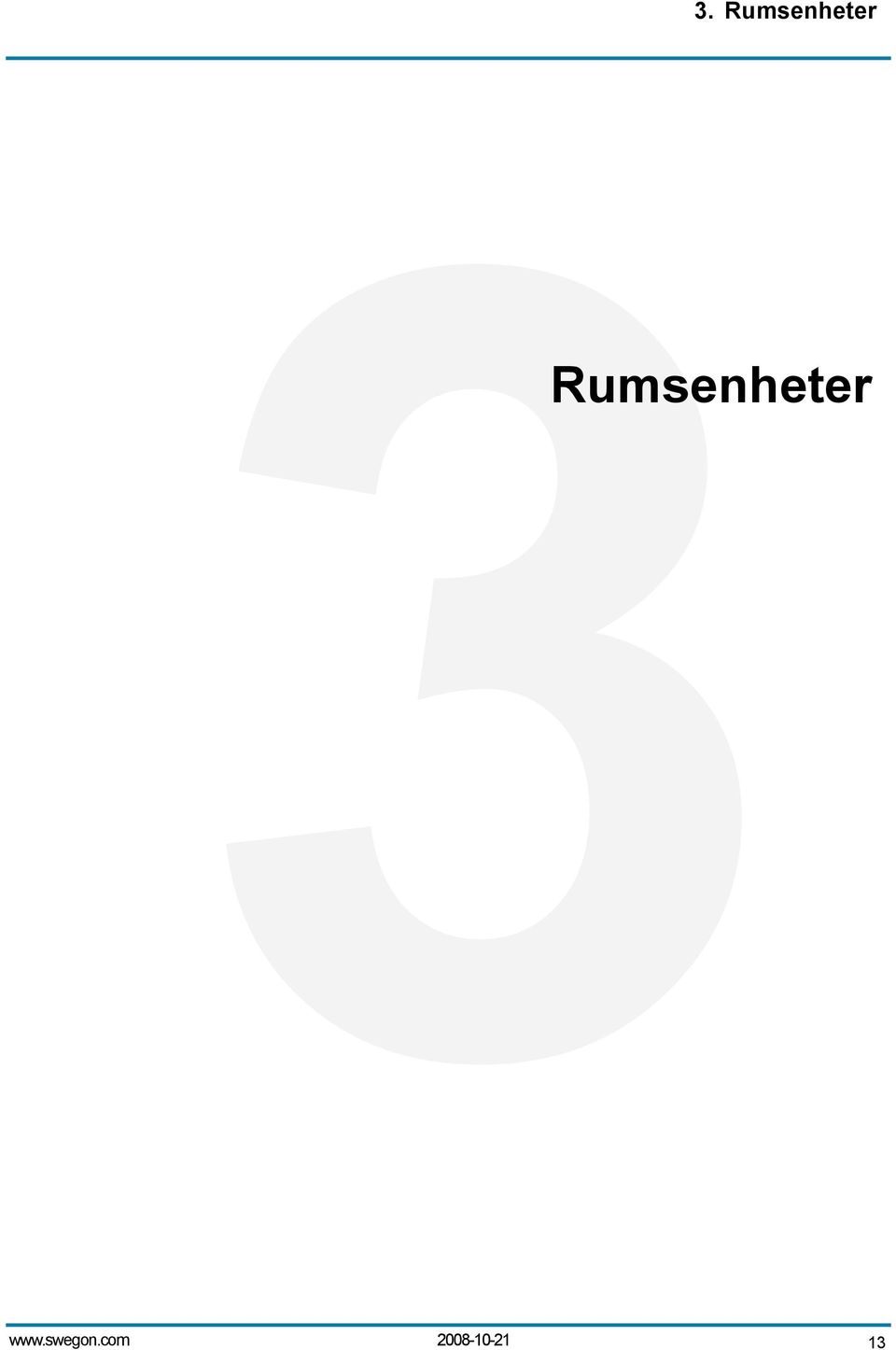

13 3. Rumsenheter 3Rumsenheter

14 3. Rumsenheter 3.1 Rumsenhet TITAN RT TITAN RT har en extra knapp för inställning av luftflöde, och används tillsammans med reglerenhet TITAN RE. Det aktuella luftflödet visas med hjälp av tre lysdioder samt en lysdiod som indikerar om regleringen styrs med automatik med hänsyn till det aktuella värme- eller kylbehovet Lysdiodens funktion rött: blått: släckt: blått blink: värmebehov kylbehov dödband kondensindikering Rattens funktion Rattens inställning bestämmer vilken temperatur som reglersystemet skall sträva efter att hålla i rummet. Rattens skala är normalt 19 till 25 C (med 22 C i mitten), men kan ställas om med hjälp av en handenhet H23. Vrid mot + : Vrid mot - : Mer värme Mer kyla Knappar och lysdioder Kalibreringsknapp Man kan finjustera temperaturgivaren genom att göra en omkalibrering, med en knapp som är placerad under täcklocket. Ventilationen kan styras med spjäll i 3 steg. Knappen bredvid fläktsymbolen ökar luftflöden, och indikerar aktuell nivå på lysdioderna ovanför knappen. Lysdioden AUTO indikerar att automatisk styrning är vald. Varje gång knappen trycks in ändras läget enligt följande sekvens: AUTO AUTO - etc. Kalibreringsknapp TITAN RT Lysdiod Ratt för önskad temperatur 1. Mät upp aktuell rumstemperatur med en termometer. 2. Ställ in ratten på den motsvarande temperaturen i skalan. Observera att skalan vid omkalibrering är från 16 till 28 C (i normalt reglerläge är skalan 19 till 25 C). 3. Tryck sedan till på kalibreringsknappen med en skruvmejsel. Ett kort tryck på ungefär en halv sekund räcker. Lysdioden blinkar till med röd färg för att bekräfta kalibreringen. Uttag för handenhet TITAN CU Normalt uppfattar man inte små temperaturskillnader på någon enstaka grad i ett rum, och man behöver därför oftast aldrig göra en omkalibrering

15 3. Rumsenheter Handenhet TITAN T-CU

16 3.2 Allmänt om handenhet Handenheten används för att läsa och ändra inställningar i rumsregulatorn. Den kommunicerar med rumsregulatorn via en modulakabel. Handenheten spänningsförsörjs från rumsregulatorn. Om denna inte är spänningsförsörjd, kan en 12V likspänningstransformator anslutas till handenheten som spänningsförsörjer rumsregulatorn. Handenhetens inställningsvärden kan ändras lokalt för att sedan föras över till rumsregulatorn. Alternativt kan värdena i rumsregulatorn läsas in till handenheten. De kan då ändras samtidigt i handenheten och rumsregulatorn. Värdena är upplagda under menyer för olika funktionsområden och kan visas på displayen. Reset av minnet i handenhet TITAN b T-CU Innan handenheten används kan det vara bra att göra en reset av denna, då gamla oönskade värden kan ligga kvar i dess minne. En reset görs genom att i spänningslöst läge hålla in knapparna A, B och C samtidigt som handenheten spänningssätts (t ex ansluter modularuttaget till rumsregulatorn). När du sedan släpper A, B och C knapparna görs en reset och handenheten intar sina standardvärden. Snabbinformation om vanliga tillämpningar Återställning av handenheten Håll in de tre nedre knapparna under locket (A, B och C) då rumsregulatorn spänningssätts (ansluts till rumsregulatorn). Handenhetens minne antar då de förinställda fabriksvärdena. Inläsning av data från rumsregulator till handenheten Tryck på B-knappen. Då en etta visas, kan värdena i rumsregulatorn avläsas på displayen. Observera att värdena inte läggs in i handenhetens fasta minne. De kan därför inte direkt överföras till en annan rumsregulator. Då spänningen bryts till handenheten, tappar den datat från rumsregulatorn och dess standardvärden återtas vid spänningstillslag. Ändring av värden i rumsregulator Läs in data från rumsregulatorn till handenheten genom att trycka på B-knappen. Ändra data med handenheten. Detta data överförs då till rumsregulatorn och läggs även in i handenhetens fasta minne. Överföring av alla data från handenhetens fasta minne till en rumsregulator Håll C-knappen intryckt 3 sekunder tills en nolla visas. Efter ett par sekunder visas en etta, varvid innehållet i handenhetens fasta minne har kopierats till den anslutna rumsregulatorn. Överföring av alla data från en rumsregulator till en annan Tryck på B-knappen. Gör en P()-reset vid RESETfunktionen under TEST-menyn, varvid de inställningar som överförts från rumsregulatorn läggs in i handenhetens fasta minne. Anslut handenheten till en annan rumsregulatorn. Håll C-knappen intryckt 3 sekunder tills en nolla visas. Då en etta visas, har innehållet i handenhetens fasta minnne kopierats till den anslutna rumsregulatorn. Ändring av värden lokalt i handenheten Tryck på A-knappen. Inställningar gäller därefter bara handenheten och läggs in i ett fast minne som inte ändras efter spänningsavbrott

17 3.3 Handenhetens olika lägen Handenheten kan anta två olika lägen. Dessa är: LOKAL-LÄGE Detta är uppstartsläget efter spänningsavbrott. SOL eller MÅNE visas INTE på displayen. Alla insträllningar som görs, gäller endast handenheten och sparas i dess fasta minne som inte ändras efter spänningsavbrott. För att ändra till lokalläge från läsläge: Tryck på A-knappen. LOCAL 1 visas på displayen. LÄS-LÄGE Detta läge inkopplas då Du trycker på B-knappen eller C- knappen. B-knappen: Då Du trycker på B-knappen visas LÄS på displayen. Efter ett par sekunder visas LÄS 1, varvid inställningarna i R12 kopieras till handenheten och kan avläsas på displayen. SOL eller MÅNE visas på sidplayen. De inlästa värdena läggs INTE in i handenhetens fasta minne. De kan därför inte direkt överföras till en annan rumsregulator. Då spänningen bryts till handenheten tappar den värdena från rumsregulatorn och dess standardvärden återtas vid spänningstillslag. För att överföra de inlästa värdena till handenhetens fasta minne, skall en P()-reset göras vid RESET-funktionen under TEST-menyn. Inställningar som görs i läsläget överförs till rumsregulatorn och läggs även i handenhetens fasta minne. C-knappen: Då Du trycker på C-knappen och håller den intryckt 3 sekunder visas PRO! på displayen. Efter ett par sekunder visas PRO! 1, varvid värdena i handenhetens fasta minne kopierats till R12. SOL eller MÅNE visas på displayen

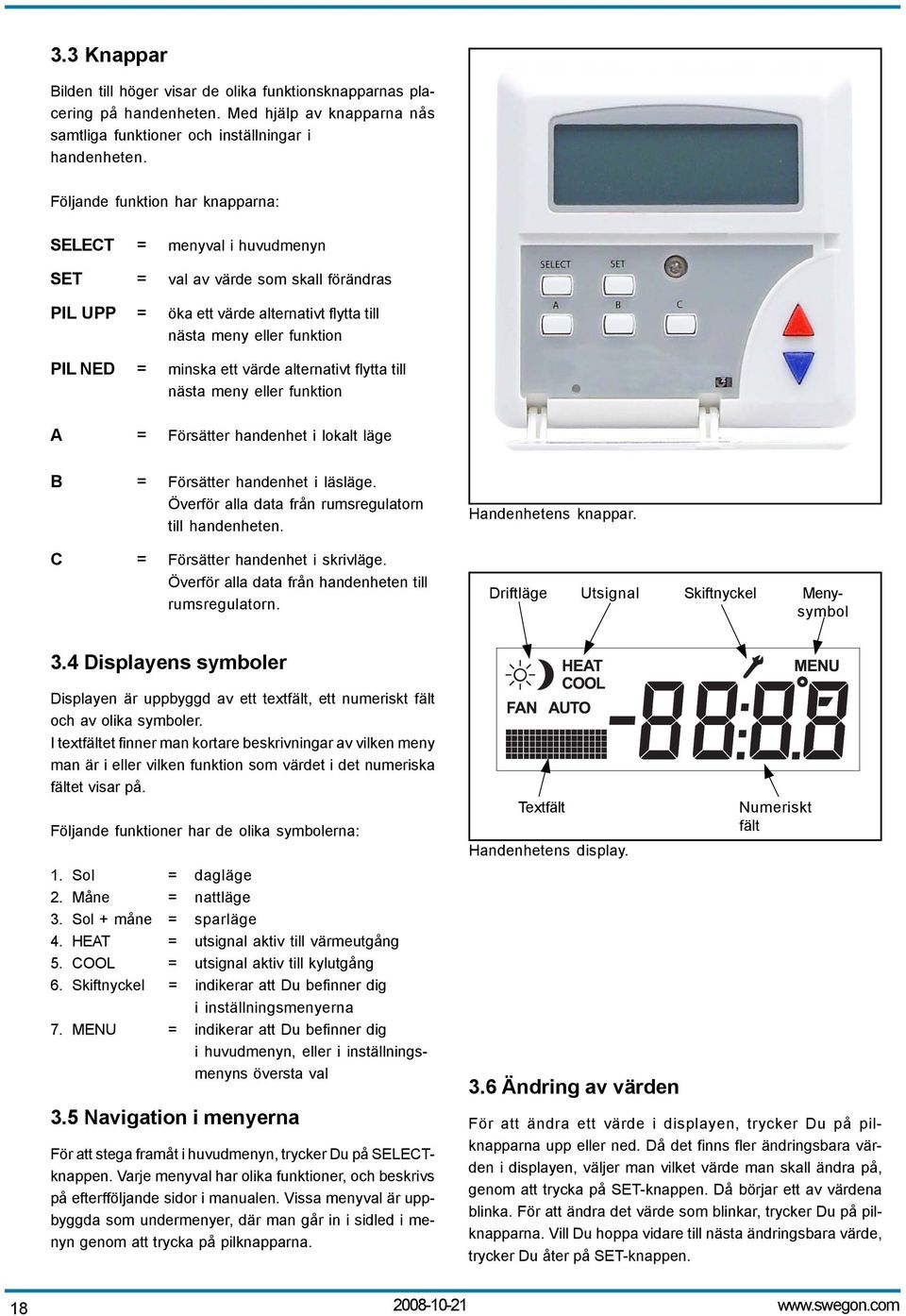

18 3.3 Knappar Bilden till höger visar de olika funktionsknapparnas placering på handenheten. Med hjälp av knapparna nås samtliga funktioner och inställningar i handenheten. Följande funktion har knapparna: SELECT = menyval i huvudmenyn SET = val av värde som skall förändras PIL UPP = öka ett värde alternativt flytta till nästa meny eller funktion PIL NED = minska ett värde alternativt flytta till nästa meny eller funktion A = Försätter handenhet i lokalt läge B = Försätter handenhet i läsläge. Överför alla data från rumsregulatorn till handenheten. C = Försätter handenhet i skrivläge. Överför alla data från handenheten till rumsregulatorn. Handenhetens knappar. Driftläge Utsignal Skiftnyckel Menysymbol 3.4 Displayens symboler Displayen är uppbyggd av ett textfält, ett numeriskt fält och av olika symboler. I textfältet finner man kortare beskrivningar av vilken meny man är i eller vilken funktion som värdet i det numeriska fältet visar på. Följande funktioner har de olika symbolerna: 1. Sol = dagläge 2. Måne = nattläge 3. Sol + måne = sparläge 4. = utsignal aktiv till värmeutgång 5. COOL = utsignal aktiv till kylutgång 6. Skiftnyckel = indikerar att Du befinner dig i inställningsmenyerna 7. = indikerar att Du befinner dig i huvudmenyn, eller i inställningsmenyns översta val 3.5 Navigation i menyerna För att stega framåt i huvudmenyn, trycker Du på SELECTknappen. Varje menyval har olika funktioner, och beskrivs på efterfföljande sidor i manualen. Vissa menyval är uppbyggda som undermenyer, där man går in i sidled i menyn genom att trycka på pilknapparna. Textfält Handenhetens display. 3.6 Ändring av värden Numeriskt fält För att ändra ett värde i displayen, trycker Du på pilknapparna upp eller ned. Då det finns fler ändringsbara värden i displayen, väljer man vilket värde man skall ändra på, genom att trycka på SET-knappen. Då börjar ett av värdena blinka. För att ändra det värde som blinkar, trycker Du på pilknapparna. Vill Du hoppa vidare till nästa ändringsbara värde, trycker Du åter på SET-knappen

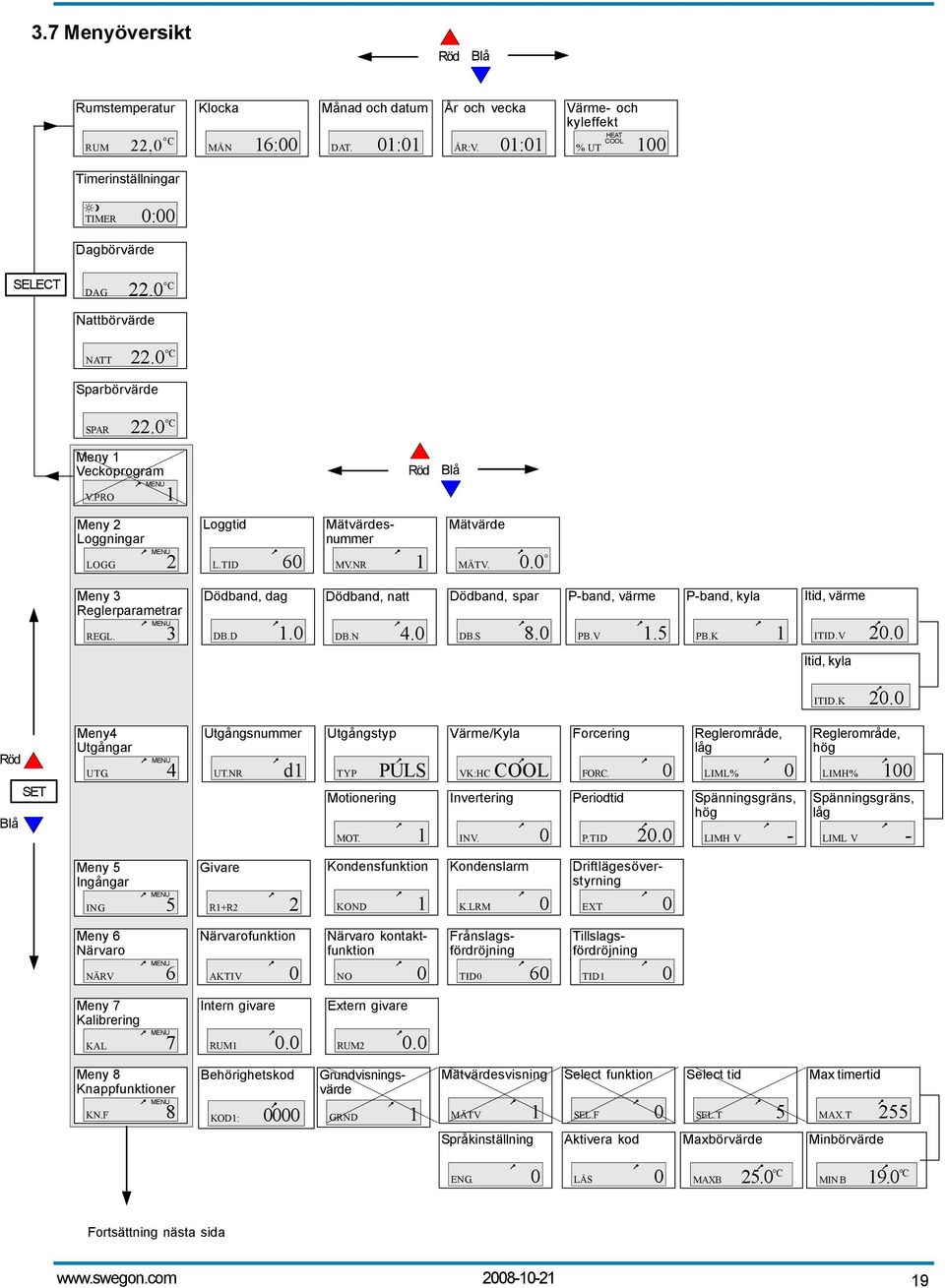

19 3.7 Menyöversikt Röd Blå Rumstemperatur RUM 22, C Klocka MÅN 16: Månad och datum DAT. 1:1 År och vecka ÅR:V. 1:1 Värme- och kyleffekt COOL % UT 1 Timerinställningar TIMER : Dagbörvärde SELECT DAG 22. C Nattbörvärde NATT 22. C Sparbörvärde SPAR 22. C Meny 1 Veckoprogram V.PRO 1 Röd Blå Meny 2 Loggningar LOGG 2 Loggtid L.TID 6 Mätvärdesnummer MV.NR 1 Mätvärde MÄTV.. Meny 3 Reglerparametrar REGL. 3 Dödband, dag DB.D 1. Dödband, natt DB.N 4. Dödband, spar DB.S 8. P-band, värme PB.V 1.5 P-band, kyla PB.K 1 Itid, värme ITID.V 2. Itid, kyla ITID.K 2. Röd Blå SET Meny4 Utgångar UTG. 4 Utgångsnummer UT.NR d1 Utgångstyp TYP Motionering PULS MOT. 1 Värme/Kyla VK:HC COOL Invertering INV. Forcering FORC. Periodtid P.TID 2. Reglerområde, låg LIML% Spänningsgräns, hög LIMH V - Reglerområde, hög LIMH% 1 Spänningsgräns, låg LIML V - Meny 5 Ingångar ING 5 Givare R1+R2 2 Kondensfunktion KOND 1 Kondenslarm K.LRM Driftlägesöverstyrning EXT Meny 6 Närvaro NÄRV 6 Närvarofunktion AKTIV Närvaro kontaktfunktion NO Frånslagsfördröjning TID 6 Tillslagsfördröjning TID1 Meny 7 Kalibrering KAL 7 Intern givare RUM1. Extern givare RUM2. Meny 8 Knappfunktioner KN.F 8 Behörighetskod KOD1: Grundvisningsvärde GRND 1 Mätvärdesvisning MÄTV 1 Select funktion SEL.F Select tid SEL.T 5 Max timertid MAX.T 255 Språkinställning Aktivera kod Maxbörvärde Minbörvärde ENG. LÅS MAXB 25. C MIN B 19. C Fortsättning nästa sida

20 Röd Blå Meny 9 Testmeny TEST 9 Ingångar IN: Utgångar UT: 1 Testflagga TST.R Resetfunktioner RESET ACP Adress intern/ extern ADR.I 8 Adress data intern/extern DATA: 255 Inverterad lysdiod Systemkod Genererad kod Kundinitiering Röd Blå SET Meny 1 Typmeny TYP 1 Programmnummer PROG 164 Programversion VERNR 1. LYSD. Serienummer 1 SER1 KODS Serienummer 2 SER2 KODG 3957 INIT

21 3.8 Grundvyn Denna vy visar normalt aktuell rumstemperatur, samt utsignal och driftläge. Till denna vy återvänder regulatorn automatiskt efter senaste knapptryckning, efter en viss tidsfördröjning. Rumstemperatur RUM 22. C För att gå in i huvudmenyn, trycker Du på SELECTknappen. 3.9 Huvudmenyn Huvudmenyn består av följande menyval: Rumstemperatur RUM TIMER DAG NATT SPAR V.PRO Tider och mätvärden (undermeny) Timerfunktion Dagbörvärde Nattbörvärde Sparbörvärde Inställningsmeny (undermeny, text V.PRO och siffra 1 kan variera beroende på vilken meny man stod i innan) RUM 22. C Timerinställningar TIMER : Dagbörvärde DAG 22. C Nattbörvärde NATT 22. C Sparbörvärde SPAR 22. C Meny 1 Veckoprogram V.PRO Meny för tider och mätvärden Denna undermeny består av följande visningar: RUM MÅN DAT ÅR:V %UT Aktuell rumstemperatur Veckodag och klockslag Månad och datum År och veckonummer Utsignal i procent till utgångar Rumstemperatur RUM22. C Klocka MÅN 16: För att hoppa mellan olika visningar, trycker Du på pilknapparna. Alla värden i tid och mätevärdesmenyn kan ändras, utom veckonumret och %UT. Tryck då på SET-knappen, så börjar ett av värdena blinka. För att ändra detta värde, trycker Du på pilknapparna. För att hoppa vidare till nästa värde, trycker Du åter på SET-knappen. Det går att ställa in tid och datum, men R12 har ingen möjlighet att lagra denna information vid spänningsavbrott. Tid och datum, nollställs vid spänningsavbrott. Månad och datum DAT.1:1 År och vecka ÅR:V.1:1 Värme- och kyleffekt COOL % UT

22 3.11 Timerfunktion Med hjälp av timerfunktionen, kan regulatorn ställa sig i ett visst driftläge under en vald tidsperiod. Displayen visar antal dygn till vänster om kolonet, och antal timmar till höger. Sol- och månesymbolerna talar om vilket läge som timerfunktionen aktiverar under den valda tiden. Måne eller sol visar vilket driftläge timerfunktionen skall koppla in. Visning för timerfunktionen TIMER : Antal dygn Antal timmar För att ställa in tiden, trycker Du på pilknapparna. Om tiden : ställs in, stängs timerfunktionen av. För att ändra till ett annat driftläge för timern, trycker du på SET-knappen. De tre driftlägen Du kan växla mellan, är dag (sol), natt (måne) och sparläge (sol och måne). Då timerfunktionen träder i kraft, börjar driftlägessymbolerna solen och/eller månen att blinka (i alla visningar utom timervisningen). Alternativ timerfunktion Då Forceringsfunktion är vald för någon av utgångarna (se meny utgångar ) används timern istället till att tvångsaktivera valda utgångar under vald tid Börvärden Det finns tre börvärden i regulatorn, som regulatorn reglerar temperaturen efter i de tre olika driftlägena dag, natt och sparläge. Nattbörvärde och sparbörvärde kan ändras genom att gå till respektive displayvisning och trycka på pilknapparna. Dagbörvärdet går ej att ändra då detta värde överstyrs ifrån regulatorns börvärdesratt. Dagbörvärde DAG22. C Nattbörvärde NATT22. C Sparbörvärde SPAR22. C

23 3.13 Inställningsmenyn Denna meny består av tio olika undermenyer för inställning av regulatorns funktioner. Skiftnyckeln talar om att Du befinner Dig någonstans i inställningsmenyerna Menysymbolen är tänd då Du är på den översta visningen på aktuell inställningsmeny V.PRO LOGG REGL UTG. ING NÄRV KAL KN.F TEST TYP Veckoprogram (ingen funktion) Loggning av rumstemperatur Reglerparametrar Utgångar Ingångar Närvarodetektering Kalibrering Knappfunktioner Testfunktioner Typbeteckning (program, version och serienr) För att gå till en annan undermeny i inställningsmenyn, kontrollerar du först att både skiftnyckeln och menysymbolen är tända, och trycker sedan på SET-knappen, så att siffran till höger börjar blinka. Välj sedan önskad undermeny med pilknapparna. Bekräfta valet genom att åter trycka på SET-knappen. För att nu gå ned i vald undermeny, trycker Du på pilknapp nedåt. Varje undermeny har olika antal visningar. De underliggande visningarna har aldrig menysymbolen tänd, utan endast skiftnyckeln. För att ändra värden i de underliggande visningarna trycker Du på SET-knappen. För att komma upp till översta visningen igen, stegar du upp med pilknapparna och därefter på någon pilknapp (då blinkning upphört), tills menysymbolen tänds. Man kan också hålla in upp-knappen, så att visningarna automatiskt stegar upp. När displayen når den översta visningen, stannar den automatiskt där. Beskrivning av aktuell inställningsundermeny V.PRO 1 Inställningsmenyn, den översta visningen Inställningsmenynummer Meny 1 Veckoprogram V.PRO 1 Meny 2 Loggningar LOGG 2 Meny 3 Reglerparametrar REGL 3 Meny4 Utgångar UTG 4 Meny 5 Ingångar ING 5 Meny 6 Närvaro NÄRV 6 Meny 7 Kalibrering KAL 7 Meny 8 Knappfunktioner KN.F 8 Meny 9 Testmeny TEST 9 Meny 1 Typmeny TYP 1 Inställningsmeny

24 3.14 Menyn Loggning Regulatorn har en inbyggd loggfunktion, där den lagrar aktuell rumstemperatur med förbestämt intervall. Som standard är loggintervallet ställt till 1 gång/timme. Regulatorn har plats för 75 loggvärden. Loggintervallet kan ställas in på visningen L.TID, och anges i minuter i området Värdet noll stänger av loggfunktionen. För att läsa av loggade värden, ställs önskad loggpunkt 1-75 in på visningen MV.nr, där punkt 1 är den senast gjorda loggningen. Själva loggvärdet läses av på visningen MÄTV.. Meny 2 Loggningar LOGG 2 Loggtid L.TID 6 Mätvärdesnummer MV.NR 1 Mätvärde MÄTV.. Inställningsmeny Loggningar 3.15 Menyn Reglerparametrar På denna meny finns regulatorns reglerparametrar. Följande parametrar finns: DB.D Dödband, dagläge.5-2. K DB.N Dödband, nattläge.5-2. K DB.S Dödband, sparläge.5-2. K PB.V P-band, värmesteg K PB.K P-band, kylsteg K ITID.V I-tid, värmesteg min ITID.K I-tid, kylsteg min Meny 3 Reglerparametrar REGL. 3 Dödband, dag DB.D 1. Dödband, natt DB.N 4. Dödband, spar DB.S 8. P-band, värme PB.V 1.5 P-band, kyla PB.K 1 Itid, värme ITID.V 2. Itid, kyla ITID.K 2. Inställningsmeny reglerparametrar

25 3.16 Menyn Utgångar På denna meny kan Du välja funktion på regulatorns alla utgångar. Det finns två 24V-utgångar och två -1V-utgångar, dessa benämns d1, d2, A1 och A2, där d står för digital, dvs tvåläges, och A betyder analog. Skruvplintarna på kretskortet har en begränsat antal in/ utgångar tillgängliga. Som standard finns det två 24Vutgångar och 2 st ingångar (för givare och närvarodetektor). Vill man ändra på detta, får man först ställa om i utgångsmenyn, och sedan i vissa fall även ändra på byglingar som finns på kretskortet. Se under punkt 2.1 för mer information om olika byglingskombinationer. För att välja vilken utgång Du vill se eller ändra på i menyn, väljer Du detta på visningen UT.nr. Tryck på SETknappen, så att d1 börjar blinka, och välj sedan med pilknapparna. Tryck åter på SET-knappen för att bekräfta valet. Visningarna som ligger under denna visning, dvs TYP till MOT., visar nu aktuella inställningar för vald utgång. TYP Typ av utgång Här kan man välja mellan följande typer: - On/off OnOF - Tidsproportionell on/off (PWM) PULS - -1V -1 - Ingen signal - Beroende på vilken utgång som är vald, så visas endast de tillämpliga signaltyper för respektive utgång. Utgång d1 har även en signaltyp 3P, men denna har ingen funktion i denna version av produkten. Meny4 Utgångar UTG. 4 Utgångsnummer UT.NR Utgångstyp TYP Värme/Kyla d1 PULS VK:HC COOL Forcering FORC. Reglerområde, låg LIML% Reglerområde, hög LIMH% 1 Spänningsgräns, låg LIML V - Spänningsgräns, hög LIMH V - Periodtid P.TID 2. Invertering INV. Motionering MOT. 1 Inställningsmenyn Utgångar VK:HC Val av värme- och/eller kylutsignal Här anges om man vill att utgången skall arbeta som en kylutgång eller värmeutgång. Man får även möjlighet att låta utgången styra både värme och kyla, för t ex blandspjäll eller liknande. Dessutom kan man låta utgången regleras direkt av rumstemperaturen. Man ställer då in önskade gränsvärden på LIML och LIMH (se punkt c nedan). - Kylutsignal COOL - Värmeutsignal - Värme/Kylsignal HC - Absoluttemperatur diff

26 Regulatorn känner automatiskt av på alla utgångar om det endast finns kylutgångar eller värmeutgångar, eller om det finns både och. Detta bestämmer hur regulatorns börvärden fungerar. Om det t ex inte finns utgångar inställda som kylsteg, så reglerar regulatorn utan dödband, dvs direkt på inställt börvärde. Så fort regulatorn känner att både värme- och kylutgångar finns, så används dödbanden. FORC. Val forcering av utgång Forcering medför att utgången aktiveras av timern under huvudmenyn = Forcering urkopplad 1= Forcering inkopplad LIML% och LIMH% Inställning av reglerområde Regulatorn har en PI-funktion som räknar fram en aktuell PI-utsignal. Denna signal kopplas sedan ihop med olika utgångar. Normalt är t ex utgångarna d1 och A1 inställda på att reglera mellan till 1% av PI-kylutsignalen, dvs hela kylutsignalen. Vill man ställa om utgångarna för att för att få t ex två stegs kyla i sekvens, kan man ange att t ex utgång d1 skall arbeta mellan -5% av PIkylutsignalen, och utgång d2 ställs om till kylutsignal, och ställs in på området 5-1%. Då arbetar dessa utgångar sekvensiellt. I ovanstående exempel ställs utgångarna d1 och d2 in på följande värden: d1 VK:HC = COOL d1 LIML% = % d1 LIMH%= 5% d2 VK:HC = COOL d2 LIML% = 5% d2 LIMH%= 1% Om utgångens typ är vald till diff, så ändras dessa visningar till LIM.-1 resp LIM.-. På visningen LIM.-1 ställs den rumstemperatur in som skall ge full utsignal på utgången, och på LIM.- ställs temperaturen in som skall ge nollsignal på utgången. LIML.V och LIML.H Inställning av spänningsgräser för analoga utgångar AN1 resp. AN2. Exempel: LIML V ställs på 2, Volt och LIMH V ställs på 7,4 Volt. Utmatningsvärdet till reglerutgången skalas om så att den moduleras mellan 2, - 7,4 Volt för hela det valda reglerområdet. Vid forcering eller motionering sätt spänningen till värdet i LIMH V och vid signal Utgång från sätts spänningen till värdet i LIML V LIML V och LIMH V kan också användas för att kalibrera spänningen. P.TID Inställning av tidsproportionell periodtid Här ställs periodtiden in om utgången har typen PULS, dvs tidsproportionell on/off. Periodtiden är inställd på 2. minuter som standard. Den tidsproportionella funktionen benämns ibland som PWM, dvs pulsbreddsmodulerande. Detta innebär att regulatorn omvandlar en utsignal mellan -1% till pulser med varierande tider. Är utsignalen t ex 5%, så ger utgången ut 24V i 5% av periodtiden (dvs 1 minuter), och stängs sedan av i resten av perioden (dvs 1 minuter). INV. Invertering av utsignal Här kan man välja att utsignalen skall inverteras på utgången. Detta fungerar för alla utgångstyper. Vanligt är t ex att termoställdon används med strömlöst öppen funktion, vilket kräver att utsignalen måste inverteras. MOT. Automatisk ventilmotionering En funktion som normalt är aktiverad är den automatiska ventilmotioneringen. Den gör så att ställdonet går till fullt öppet läge 1 gång/dygn i 3 minuter, oavsett normal utsignal. Detta för att förhindra att ventiler sätter igen eller fastnar då de ibland får stå stängda långa perioder, t ex under sommarhalvåret. Här anges i vilket intervall ställdonet skall motionera ventilen, från till 3 dygn. Om värdet anges, så stängs funktionen av. Motioneringen aktiveras med önskat intervall på nätterna mellan kl för utgång d1 och a1. samt kl för utgång d2 och a

27 3.17 Menyn Ingångar I denna meny kan Du välja vilken temperaturgivare som skall användas i regleringen, aktivera kondensgivare, aktivera kondenslarm samt även aktivera en extern nattsänkningsingång. Det finns två ingångar tillgängliga. Hur dessa kan disponeras framgår av punkt 2.1 i manualen. R1+R2 Val av temperaturgivare Här kan Du välja vilken temperaturgivare som skall vara aktiv för reglering. Värde 1 = den inbyggda temperaturgivaren Värde 2 = en extern temperaturgivare Värde 3 = medelvärde mellan de två givarna Meny 5 Ingångar ING 5 Givare R1+R2 2 Kondensfunktion KOND 1 Kondenslarm K.LRM Driftlägesöverstyrning EXT Inställningsmenyn Ingångar Om värdet 2 är valt så reglerar regulatorn Om vär det 3 är valt, så känner regulatorn av om det finns någon givare ansluten på skruvplinten på krets kortet. Känner den av att en fungerande givare sitter inkopplad, så räknas ett medelvärde ut av den inbyggda och den externa givaren automatiskt, annars används bara den inbyggda givaren. KOND Kondensfunktion Här kan man aktivera en ingång för att kunna läsa av en kondensgivare (1 = aktiv). Vid kondens så bryter regulatorn alla kylsignaler och om regulatorn har ett kylbehov så blinkar lysdioden blått. När kondens upphör så återtar regulatorn sin vanliga reglerfunktion för kylan och lysdioden blinkar ej längre vid kylbehov. KLRM Kondenslarm Om denna funktion är aktiv så kommer regulatorn vid kondens att aktivera 1V DC ut på AN1, som är analog utgång 1. Då kondens upphör så aktiveras V DC på AN1. Denna funktion fungerar oavsett om kondensfunktionen är aktiverad eller ej. Funktionen kan vara bra att använda då man har någon extern enhet som skall reagera på denna 1V signal. EXT. Driftlägesöverstyrning Här kan man aktivera en funktion för att kunna ställa om driftläget via en slutning eller brytning på ingången, via ett relä. volt aktiverar överstyrningen, i brutet lägeaktiveras dagläget. Värdet 1 ger dagläge, 2 ger nattläge och 3 ger sparläge

28 3.18 Närvaromenyn Regulatorn har inbyggda funktioner för att reglera driftläget med hjälp av en extern närvarodetektor. En enkel passiv IR-detektor kan användas, förutsatt att den har ett potentialfritt relä eller motsvarande. AkTIV Aktivering av närvaro För att aktivera funktionen, ställs detta värde in på 1.Om inte driftläget är påverkat av timern eller signal för extern nattsänkning, kommer det att ändras från DAG till NATT. Då närvaro indikeras, inkopplas driftläge DAG NO Normalt öppen kontakt För att passa de flesta närvarodetektorer, kan man välja kontaktfunktion på detektorns reläkontakt. NO = detektorn bryter kontakt vid närvaro NO = 1 detektorn sluter kontakt vid närvaro Meny 6 Närvaro NÄRV 6 Närvarofunktion AKTIV Närvaro kontaktfunktion NO Frånslagsfördröjning TID 6 Tillslagsfördröjning TID1 Inställningsmeny närvaro TID Frånslagsfördröjning Här kan en fördröjningstid ställas in efter den senaste närvaroindikeringen. Värdet är ställbart från till 99 minuter med steg om 1 minut upp till 1 minuter. Sedan övergår stegen till 1 minuters steg. När närvarosensorns kontakt slutar indikera närvaro, börjar frånslagstimern att räkna ned. Efter fördröjningen återgår regulatorn till nattläge. TID1 Tillslagsfördröjning Här kan en tid ställas in för fördröjning före aktivering av dagläge vid närvaro. En tid kan ställas in mellan till 99 minuter. Då regulatorn får en impuls om närvaro, börjar tillslagstimern att räkna upp. Efter halva tillslags fördröjningstiden lyssnar regulatorn igen efter en ny rörelseimpuls. Får den ingen ny impuls då, så aktiveras inte dagläget. Skulle däremot en eller flera impulser upptäckas efter halva fördröjningstiden, så aktiveras dagläget när timern fullbordat hela fördröjningsförloppet. Detta kan med fördel användas då man vill förhindra att regulatorn sätter igång regleringen om man bara kommer in i rummet för att hämta någonting, eller passerar förbi rummet snabbt Kalibreringsmenyn Här kan Du kalibrera om den inbyggda temperatur givaren (RUM1) och den externa givaren (RUM2). Meny 7 Kalibrering KAL 7 Intern givare RUM1. Extern givare RUM2. Inställningsmeny kalibrering

29 3.2 Menyn Knappfunktioner På denna meny kan Du ställa in hur grundvyn skall fungera, lägga in åtkomstskydd och ange begränsningar för dagbörvärde mm. KOD1: Kod för åtkomstskydd Här kan Du ange en systemkod som förhindrar obehöriga att komma in på inställningsmenyn från huvudmenyn. Vid leverans är alltid systemkoden inställd på, vilket gör att skyddet ej är aktiverat. MAX.T Maximal timertid Här kan Du begränsa hur många timmar Du vill tillåta att man får ställa in på timerfunktionen. Ett värde mellan till 255 kan anges. Om värdet noll anges, så kan man inte aktivera timerfunktionen alls från huvudmenyn. Standardvärdet är 255. MIN B och MAX B Omskalning av börvärderatten Vid MIN B anges dagbörvärdet då ratten står i ändläget mot minus. Vid MAX B anges dagbörvärdet då ratten står i ändläget mot plus. LÅS Låsfunktion för börvärden, klocka etc Här kan Du aktivera en låsfunktion för olika värden som finns på huvudmenyn. Om värdet 1 anges, så kan Du fortfarande nå alla visningar och läsa av värdena, men kan inte ändra på följande värden: Meny 8 Knappfunktioner KN.F 8 Behörighetskod KOD1: Grundvisningsvärde GRND 1 Mätvärdesvisning MÄTV 1 Select funktion SEL.F Select tid SEL.T 5 Max timertid MAX.T 255 Minbörvärde MIN B 16. C Maxbörvärde MAX B 28. C Aktivera kod LÅS Språkinställning ENG. Inställningsmenyn Knappfunktioner - Veckodag, klocktid, datum, år - Nattbörvärde - Sparbörvärde ENG. Språkinställning Här kan du ställa in vilket språk som skall visas i displayen på H22. = svenska och 1 = engelska. Värdet sparas även i R12. Detta betyder att när du ansluter en H22 och anlsuter dig till R12 med B-knappen, intar H22 det inställda språket som är inställt i R12. När en reset görs av H22 så intar denna som standard det svenska språket ()

30 3.21 Testmenyn Under denna meny kan Du bl a övervaka in- och utgångar, göra temperatursimuleringar, återställa mjukvaran (reset) etc. IN: Status för ingångar Avläsning av status för ingång IN1 respektive IN2. = ej aktiv, 1 = aktiv Då IN1 används för extern rumsgivare visas 1 då givare är ansluten. UT: Status för utgångar Här kan Du se statusen på de två 24V-utgångar som finns i regulatorn. Siffran längst till höger visar om utgången är på eller av för utgång d2. Den mittersta siffran visar status för utgång d1. Siffran längst till vänster kan man ställa om till en etta, om man vill forcera någon av utgångarna, genom att trycka på SET-knappen, och sedan pilknapp uppåt (då frånkopplas automatisk reglering av utgångarna). Tryck sedan på SET-knappen igen, för att hoppa till nästa siffra, och sedan kan värdet justeras till 1 eller, för att forcera respektive utgång. När forceringen är aktiv, blinkar symbolen AUTO i displayen. Forceringen ligger ej kvar om spänningen bryts till regulatorn. Dessutom så kopplas forceringen ur automatiskt efter 2 timmar. TST.R Överstyrning av rumstemperatur Meny 9 Testmeny TEST 9 Ingångar IN: Utgångar UT: 1 Testflagga TST.R Resetfunktioner RESET ACP Adress intern ADR.I 288 Adress data intern/extern DATA: 255 Kundinitiering INIT. Genererad kod KODG 3957 Systemkod KODS Inverterad lysdiod LYSD. Adress extern ADR.E 288 För att möjliggöra simulering och test av reglerfunktionerna i regulatorn, kan Du stänga av läsningen av temperaturen, och istället ställa in önskad (simulerad) rumstemperatur i grundvyn, genom att först aktivera överstyrningen TST.R med värdet 1, och sedan gå till grundvyn och trycka på SET-knappen, och sedan kan Du ställa in önskad rumstemperatur. Denna funktion kopplas ur automatiskt efter 2 timmar. Inställningsmeny Test RESET Återställning av mjukvara Om Du vill starta om mjukvaran i regulatorn eller återställa alla värden till leveransläget, så kan resetfunktionen användas. Följande återställningar kan göras: (se nästa sida)

31 A = Återställ allt (dvs alla värden återställs till de fasta leveransvärdena från ROM-minnet) OBS! Detta kan endast göras med särskild kod, kontakta Swegon. C = Återställ allt utom klocktid, och vissa viktiga systemparametrar. P = Vanlig omstart. Värden som är inlästa från rumsregulatorn läggs i handenhetens fasta minne. = Används ej. Måste vara noll! Tryck på SET-knappen för att hoppa mellan de olika resetfunktionerna, och bekräfta Ditt val genom att trycka på pil upp. ADR.I och DATA Läsning av värden i RAM-minne. För att kunna göra viss felsökning eller annan analys, kan läsning av regulatorns RAM-minne behövas. I visningen ADR.I anges adressen, och värdet kan läsas av på visningen DATA. Om du står på menyvisning ( ADR.I ) och trycker på SET 2 gånger så kan du med pil upp knappen ändra till ( ADR.E ). Detta betyder att du kommer läsa RAM-minnet ifrån rumsregulatorn istället för handenheten. Tryck SET igen för att godkänna valet. INIT används för att programmera kundspecifika initieringsvärden, kontakta Swegon. KODG och KODS Specialkod för skyddade systemfunktioner Vissa funktioner i regulatorn är skyddade, för att förhindra att hårdvarumässiga inställningar görs på fel sätt. I vissa fall kan vissa inställningar att behöva göras ändå, och kan då med hjälp av specialkoden tillgås. Gå till visningen KODG och avläs numret som står där. Kontakta Swegon för att få en tillfällig specialkod, som Du sedan ska ange på visningen KODS

32 3.22 Typmenyn Denna meny hjälper Dig att identifiera vilken mjukvara och dess version som finns i produkten. Dessutom kan Du läsa ut produktens serienummer om detta har lagts in. PROG. VERnr Mjukvarans nummer Mjukvarans versionsnummer SER.1 Serienummer 1 SER.2 Serienummer 2 För att läsa ut rätt serienummer, skall siffrorna på SER.1 tolkas från höger till vänster som ental, tiotal, hundratal och tusental. Meny 1 Typmeny TYP 1 Programmnummer PROG 164 Programversion VERNR 1. Serienummer 1 SER1 Serienummer 2 SER2 Inställningsmeny Typ Siffrorna på SER.2 tolkas från höger till vänster som tiotusental, hundratusental, miljontal och tiomiljonstal

33 44. Reglerfunktioner Reglerfunktioner

34 4. Reglerfunktioner 4. Reglerfunktioner Reglerenheten reglerar temperaturen i rum med hjälp av värme- och/eller kylmaskiner. Reglerenheten jämför inställd temperatur med aktuell uppmätt rumstemperatur och styr via sina utgångar värme eller kyla till rummet. 4.1 Driftlägen Reglerenheten har tre driftlägen med varsitt inställningsvärde för rumstemperatur och dödband. Även vissa andra funktioner kan kopplas till de olika driftlägena. Driftlägena kan styras av följande funktioner i prioritetsordning: 1. Timer 2. Närvarofunktion 3. Yttre kontakt 4. Datakommunikation 5. Veckoprogram (om reglerenheten har realtidsklocka) 4.2 Inställning av rumstemperaturer Med hjälp av TITAN T-CU kan rumstemperaturen för de olika driftlägena ställas in genom att trycka på SELECT-knappen flera gånger tills DAG, NATT eller SPAR visas. Rumstemperaturen kan sedan ställas in med pilknapparna, individuellt för de tre driftlägena. Man kan välja att DAG -temperaturen återställs till mittvärdet (mellan min och max) då driftläge DAG inkopplas. Funktion RES.D under meny 8 skall då ställas till värdet 1. Denna funktion gäller enbart rumsenheter med display. När displayen visar grundvyn (dvs när aktuell uppmätt rumstemperatur visas och -symbolen är släckt), kan temperaturen för det aktuella driftläget också ställas in direkt med pilknapparna. Har man en rumsenhet med ratt, kan endast rumstemperaturen för driftläge DAG ställas in med ratten. Med hjälp av datakommunikation kan alla temperaturer ställas in för respektive driftläge. Den önskade temperaturen kallas även för börvärde. Den uppmätta rumstemperaturen kallas för ärvärde. 4.3 Dödband Reglerenheten har en neutral zon mellan värme- och kylreglering som kallas för dödband. Denna funktion är till för att förhindra att både värme- och kylutgångarna kopplas in samtidigt, samt för att spara energi. Reglerenheten tillåter därmed att temperaturen får avvika en halv grad upp eller ner jämfört med den önskade temperaturen, innan någon styrsignal går ut till värme- eller kylmaskinen. Detta gäller under driftläget DAG. I NATTläget och SPAR-läget är dödbandet bredare, för att få en ekonomifunktion när man inte är rummet eller för att få en så kallad nattsänkning. Dödbanden kan ställas om under meny 3. För driftläge DAG: funktion DB.D För driftläge NATT: funktion DB.N För driftläge SPAR: funktion DB.S Då hög klimatkomfort önskas, skall dödbandet vara relativt litet. För att spara energi skall dödbandet vara bredare. Om reglerenheten är inställd på att reglera enbart värme eller enbart kyla, så har dödbandet ingen funktion, utan rumstemperaturen regleras istället direkt till den temperatur som ställts in för respektive driftläge. 4.4 Regleringens förlopp Lite förenklat, så fungerar regleringen på följande sätt, steg för steg: 1. Reglerenheten väljer ut rätt temperatur och dödband med hänsyn till det driftläge som är aktuellt 2. Den beräknar de reglerande börvärdena för kyla och värme som är lika med det inställda börvärdet ± halva dödbandet. 3. Om temperaturen varit högre än det reglerande börvärdet för kyla, sätts regulatorn i kylläge och använder det reglerande börvärdet för kyla vid regleringen. Om temperaturen varit lägre än det reglerande börvärdet för värme, sätt regulatorn i värmeläge och använder det reglerande börvärdet för värme vid regleringen. 4. Avvikelsen mellan den önskade temperaturen och den uppmätta temperaturen räknas ut 5. Effektvärdet för värme eller kyla räknas fram 6. Reglerenhetens i-funktion känner av om temperaturavvikelsen inte rättats till efter en längre period, och tillför vid behov en liten extra skjuts till effektvärdena 7. Effektvärdena omvandlas till utsignaler, och skickas till de olika utgångarna 4.5 P-funktion Reglerenhetens reglertyp kallas för PI, vilket är en förkortning av proportionell och integrerande. Den proportionella funktionen (p-funktionen) innebär att regulatorn beräknar ett effektbehov som står i proportion till temperaturavvikelsen. Aktuellt effektbehov för värme och kyla räknas fram genom att jämföra temperaturavvikelsen med ett p-band för värme och ett p-band för kyla. Om temperaturens avvikelse är lika stor som (eller större än) p-bandet, ändras effektbehovet med ± 1%. Exempel: Inställd temperatur för DAG-läget är 22 C och dödbandet är 1 grad. Det reglerande börvärdet för värme blir då 21,5 C. Aktuell uppmätt temperatur är 2,3 C vilket ger en avvikelse på 1,2 grader. P-bandet för värmesteget är normalt 1,5 grader, vilket ger ett värmeeffekttillskott på 8% (1,2/1,5 = 8%). P-banden kan ställas om under meny 3. P-band för värme: funktion PB.V P-band för kyla: funktion PB.K

35 4. Reglerfunktioner 4.6 I-funktion Den integrerande funktionen (i-funktionen) innebär att reglerenheten ständigt övervakar det effektbehov som p-funktionen ger, och hjälper till att rätta till avvikelsen mycket noggrannare än vad p-funktionen ibland klarar, t ex pga att värme- eller kylmaskinen behöver en högre styrsignal för att förmå att nå rätt temperatur i rummet. Normalt är i-funktionens snabbhet inställd på 2 minuter för värme respektive kyla. Denna snabbhet kallas för i-tid, och motsvarar den tid som i-funktionen tar på sig att förändra effektbehovet uppåt eller nedåt med lika många procent som p-funktionens effektbehov är. I-funktionen kan ställas om under meny 3. I-tid för värme: I-tid för kyla: funktion ITID.V funktion ITID.k I regel brukar man ställa in reglerenhetens känslighet genom att ändra både p-band och i-tid på olika sätt. De värden som är förinställda i reglerenheten passar dock för de flesta normala rum. 4,7 Funktionsbeskrivning Titan Reglering av värme och kyla i sekvens med de digitala utgångarna och styrning av 2 st -1 OV luftspjäll i 3 lägen. Nyckelkort, fönsterkontakt och kondensgivare styr driftläget och luftspjällen. Reglerenhet: TITAN RE med funktionsanpassat program Rumsenhet: TITAN RT (med 4 lysdioder och en knapp i fronten) Rumsenhet: TITAN CU som handenhet Forcering av luftflödet Då nyckelkortet trycks in, initieras timern till 5 minuter, varvid luftflödet forceras under denna tid (spjälläge 3: 1 Volt). Timertiden kan tillfälligt ändras under selectknappen. Den tid som sätts då nyckelkortet trycks in, är ställbar under meny REGL. 3, funktion FaReT. Vid timerforcering blinkar SOL-symbolen (MÅNE-symbolen om fönstret är öppet). Då rumstemperaturavvikelsen är,1 högre än vald differens, funktion DIFF.F under meny REGL 3, inkopplas också forcering av luftflödet. Forceringen urkopplas då differensen är,1 lägre än valt värde. Denna funktion urkopplas då differensvärdet = O. Initieringsvärdet är 2,5 K. Vid kondensutfall, då nyckelkortet är intryckt och då fönstret är stängt, inkopplas också forcering av luftflödet. Lysdioden i det övre högra hörnet på TITAN RT blinkar blått vid kondensindikering Normalt och lågt luftflöde Då nyckelkortet är intryckt, fönstret stängt och då kondensutfall inte föreligger, inkopplas normalt luftflöde (spjälläge 2). Då nyckelkortet inte är intryckt eller då fönstret är öppet, inkopplas lågt luftflöde (spjälläge 1) TITAN CU som handenhet En TITAN CU kan anslutas till Rumsenhetens modularuttag för avläsning och inställning av TITAN RE Knapp & lysdioder i TITAN RT och val manuell / automatisk styrning av luftspjäll Den översta (4:e) lysdioden visar att automatisk luftreglering är inkopplad. De övriga visar luftflödesnivå , 2 eller 3 lysdioder tänds nedifrån. Knappen på E123 används för manuell styrning av luftflödet i följande sekvens: AUTO osv. Då nyckelkortet trycks in eller dras ur inkopplas alltid auto. Lysdioden i övre högra hörnet lyser rött vid värmebehov, blått vid kylbehov och blinkar blått vid kondensindikering

36 4. Reglerfunktioner 4.8 Driftlägen Då fönstret är stängt, inkopplas driftläge dag (SOL) = komfortreglering. Börtemp. ställs in med ratten på TITAN RT. Dödbandet = 1, grader. Då fönstret öppnas, inkopplas driftläge natt (MÅNE). Då inkopplas börvärdet 2 grader och dödbandet 24 grader. Det reglerande börvärdet för kyla blir då 32 grader, vilket medför att kyla inte kan inkopplas och det reglerande börvärdet för värme blir 8 grader ( frostskydd ). Värdena är ställbara med E21. Genom att vid funktion DRLS under meny REGL. 3, välja värdet 1, inkopplas driftläge spar (SOL & MÅNE) då nyckelkortet är urdraget och fönstret är stängt. Då inkopplas börvärde 22 grader och dödband 8 grader. Det reglerande börvärdet blir då 26 grader för kyla och 18 grader för ärme. Värdena är ställbara med TITAN CU Spec. inställningar under Meny REGL. 3 Med funktion DIFF.F ställs differensen mellan rumstemperaturen och det reglerande börvärdet in, som skall starta forcering av luftflödet. 2,5 initieras. Då temp.avvikelsen är,1 högre än vald differens, startar forcering. Med funktion FaReT ställs forceringstiden i minuter in, efter det att nyckelkortet har tryckts in. Med funktion DRL.S =1 väljs driftläge spar då nyckelkortet är ur och fönstret stängt, se ovan Spec. inställningar under Meny UTG. 4 Forcering för utgång A1 och A2 valt. Med funktionen L1ML V för resp. A1 & A2 väljs spänningen vid minflöde. Initieras til! 3, Volt. ivied funktionen L1MH V för resp. A1 & A2 väljs spänningen vid normalflöde. Initieras till 4,4 Volt. Med funktionen L1MF V för resp. A1 & A2 väljs spänningen vid forcerat flöde. Initieras till 1, V Spec. inställningar under Meny ING. 5 För ingång 11 är nar (närvarofunktion) valt. Denna ingång är avsedd för nyckelkortkontakten. Fördröjningstiderna har ingen funktion. Nyckelkort intryckt indikeras då plint 11 och GO sammankopplas. Invertering erhålls då funktion INV sätts till 1. För ingång 12 är drl (driftläge) och INV =1 (invertering) valt. Ingången avser fönsterkontakten. Med funktion DR.L väljs driftläget vid öppet fönster. d=dag, n=natt, S=SPAR. n=natt initieras. Fönster stängt indikeras då plint 12 och GO sammankopplas. Invertering erhålls då funktion INV sätts till O. För ingång 13 är cond (resistiv kondensgivare) valt. Gränsvärdena för kondens kan ställas mellan -1, där ett högt värde motsvarar ett högt motstånd i kondensgivaren som i sin tur motsvarar ett lågt kondensvärde. Se nedanstående tabell Gränsvärde Resistans kohm O 3 Vid funktion L1M-1 ställs värdet in för kondensindikering till. 93 initieras. Vid funktion LIM-O ställs värdet in för kondensindikering från. 96 initieras. Vid funktion PÅV. ställs in vilken utgång som skall påverkas vid kondensindikering. Utgång d1 = är inställt, dvs. kylutgång från Spec. inställningar under meny KN.F. 8 Men funktion ENG = 1, väljs engelsk displaytext Spec. avläsning under meny TEST 9 Funktion IN1-3, visar 3 siffror. Den vänstra siffran visar nyckelkort: O=ur, 1=intryckt. Den mellersta siffran visar fönsterläge: O=stängt, 1=öppet. Den högra siffran visar kondensfunktion: O=ej kondens, 1= kondens Meny TYP 1O : PROG. 175 och VERnr 1. visas Givaranslutningar: Nyckelkort: plint 11 & GO, fönsterkontakt: 12 och GO, kondensgivare: 13 & GO
