2 Energiströmmar i en medelstor stad Gunnar Peters , gunnar.peters@borasenergimiljo.se

3 Folkmängd i medelstora städer Nacka Södertälje Karlstad Huddinge Halmstad Eskilstuna Gävle Sundsvall Borås Lund Umeå Jönköping Helsingborg Norrköping Örebro Västerås Linköping

4 Energianvändning per capita Gävle Sundsvall Norrköping Umeå Södertälje Halmstad Helsingborg Karlstad Jönköping Västerås Örebro Borås Huddinge Lund Eskilstuna Linköping Nacka Industri Transporter Service Hushåll MWh/inv Energianvändningen för hela landet är 45,5 MWh/inv

5 Energianvändning per capita i hushåll- och servicesektorn Huddinge Gävle Västerås Umeå Sundsvall Helsingbor Norrköping Örebro Karlstad Södertälje Linköping Eskilstuna Borås Jönköping Nacka Halmstad Lund Service Hushåll MWh/inv

6 Energiflöden i Borås Tillförsel Användning GWh GWh Bensin Transporte r Diesel GWh Produktion av biogas Uppgradering till fordonsgas Olja Industri Gasol GWh Avfall 304 Fjärrvärmesyste m 378 Trädbränsle 620 med 57 kraftvärmeverk Bostäder Avlopps / GWh värmepump El producerad 28 inom kommunen 32 Övrigt GWh El utifrån Totalt 3048 Totalt 2804

7 Primärenergi är egentligen det primära vid jämförelse Primärenergi är den mängd energiråvara som behövs för att tillgodose behovet av nettoenergi som till exempel tillförs värmeelementen i ett hus. Mängden primärenergi får man fram om man räknar in energiflödets hela livscykel från energiförbrukning vid framställning av bränslet, transport och omvandling av energiråvaran till förlusterna vid överföringen till slutanvändaren.

8 Primärenergi - direktel Kolgruva Kondenskraftverk Primärenergi 280% Energiomvandling Nettoenergi 100%

9 Primärenergi - värmepump Kolgruva Kondenskraftverk Bonusenergi 2/3 Luft-, markeller sjövärme Värmepump 1/3 el för drift Primärenergi 93% Energiomvandling Nettoenergi 100%

10 Primärenergi - fjärrvärme Biobränslen Spillvärme Fjärrvärmeverk Primärenergi 80% Energiomvandling Nettoenergi 100%

11 Primärenergifaktorer Bränsle Primärenergifaktor Kol 1,2 Olja 1,1 Naturgas 1,1 Spillvärme 1,05 Förnyelsebar energi 1,1 Avfall och rötgas 1,0 El 2,8 Nivåerna är exempel och kommer senare att beslutas nationellt

12 Tillförsel av el i Borås med avseende på primärenergi Tillförsel Användning Tillförsel av el påverkas i mycket stor grad om man tar hänsyn till primärenergi, elen står då för 53 % av den totala tillförseln av energi, jämfört med 30 % om man inte tar hänsyn till primärenergi. Bensin 557 GWh GWh 18 Transporter Diesel GWh 11 Produktion av biogas Uppgradering till fordonsgas 50 Olja Industri Gasol GWh 196 Avfall 304 Fjärrvärmesystem med kraftvärmeverk 378 Trädbränsle Bostäder Avlopps / GWh värmepump El producerad inom kommunen Övrigt GWh El utifrån Totalt 4580 Totalt

13 Tillförsel av energibärare i Borås 18% 30% Bensin Diesel 10% 9% 10% 2% 21% Olja Gasol Trädbränsle Avfall El-energi

14 Energislag uppdelat på slutanvändare Hushåll fritidshus Hushåll flerbostadshus Hushåll småhus Övriga tjänster Transporter Offentlig verksamhet Industri, byggverks. Bensin Diesel Olja Gasol Trädbränsle Fjärrvärme El-energi Jordbruk,skogsbruk,fiske GWh

15 Vad bidrar BEM med? Avfallet står för 10 % av Borås tillförsel av energi. Den fjärrvärme som BEM säljer står för 21 % av Borås totala energibehov. Den el som BEM producerar i kraftvärmeverket står för 13 % av Borås totala elförbrukning, med vattenkraftstationerna inräknat blir siffran 16 %. BEM producerar totalt ca 800 GWh vilket innebär 26 % av Borås totala energibehov.

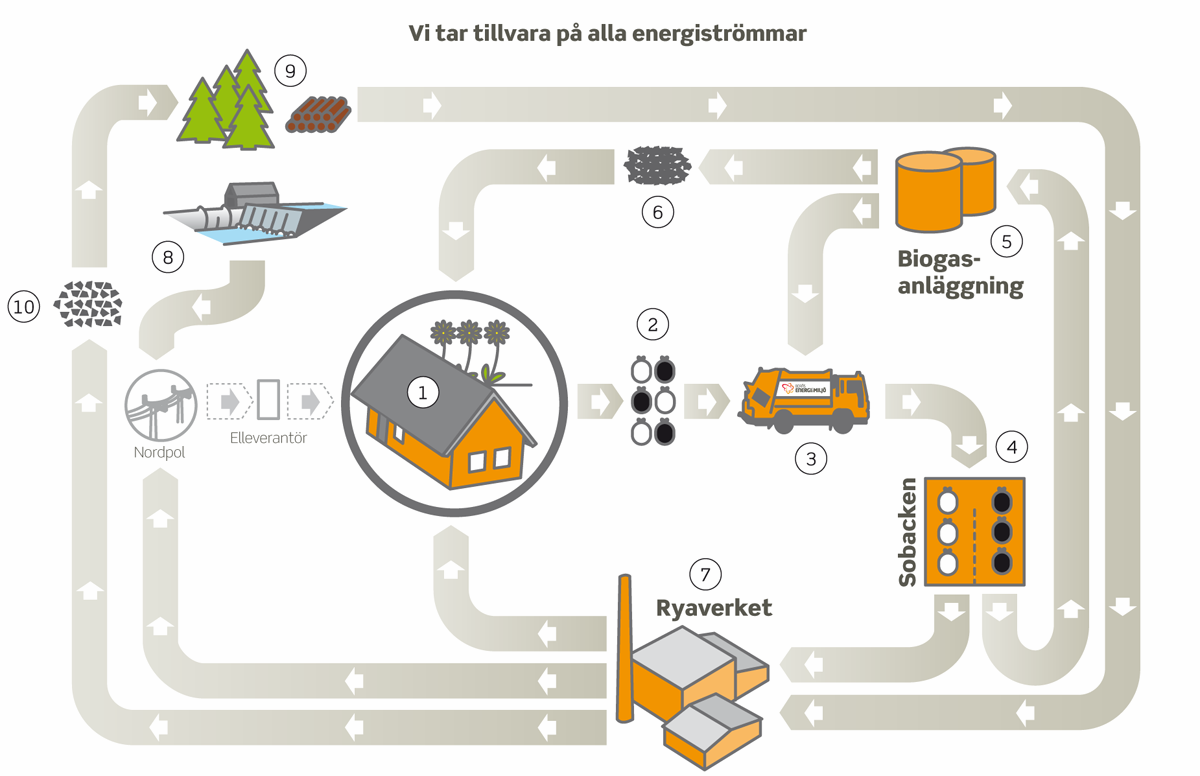

16 Energiströmmar BEM

17 Produktion av fordonsgas 2006 Svarta påsar 3700 ton Övriga substrat 7000 ton Biomull 1000 ton Biogas produktion Nm 3 Gaspanna Värme 3 GWh 2500 ton TS Biogas Nm 3 Uppgradering Fordonsgas Nm 3 Biogas från Gässlösa Nm 3 ~ 11,4 GWh Den producerade biogasen innehåller ca 70 % metan (CH 4 ) och 30 % koldioxid (CO 2 ) och har ett energivärde på ca 7 kwh/nm 3 Den uppgraderade gasen innehåller nästan 100 % metan och har ett energivärde på ca 9,9 kwh/nm 3

18 Bränslemix för produktion av fjärrvärme ,4% 0,3% 1,9% 5,6% 1,7% 32,2% Avfall Biobränsle Värmepump Gasol Olja Elpanna Återvunnen värme 54,0%

19 Förbränning av avfall 2006 Olja 9,6 GWh Avfallspannor Värme 217,8 GWh Kalk 2245 ton 2*20 MW El 46,36 GWh Sand 3209 ton Verkningsgrad: 0,9 Amoniak 252 ton Filteraska 3732 ton Langö Aktivt kol 72 ton Vänd/Cyklonaska 8708 ton Bottenaska 5428 ton Avfall ton Bränsle- Berett avfall ton Metaller 220 ton beredning Metaller 2150 ton Stena Lager Täckmaterial 4516 ton Sobacken Återvunnen metall 2370 ton

20 Förbränning av biobränsle 2006 Biobränslepannor Värme 328,5 GWh 2*65 MW Flis 471,8 GWh Verkningsgrad: 0,85 El 70,2 GWh ~ ton ~ m3 Flygaska 1881 ton Bottenaska 806 ton

21 Vad BEM har gjort de senaste åren. för att påverka energiströmmarna Bl a: Avfallsförbränningsanläggning Ny biogasanläggning med uppgradering till fordonsgas Fjärrvärmeledning till Sandared Anslutning av småhus till fjärrvärmenätet Energi- och klimattjänster

22 Villaprojektet i Borås startades under 2004 T o m 2004 var anslutningen av småhus 4 GWh, under 2005 och 2006 ökade anslutningen av småhus med 20 GWh (750 villor)

23 Villaprojektet fas 2 Anslutning av ca 950 villor under en 3-årsperiod med start 2007

24 Vad BEM kommer att göra inom de närmsta åren för att påverka energiströmmarna Bl a: Villaprojektet fas 2 Ackumulatortank Ombyggnad av turbiner Nytt kraftvärmeverk till 2012

25 Vad måste göras för att ett hållbart samhälle ska uppnås? Minskad användning av fossila bränsle och ökad användningen av förnybara bränsle Minskad konsumtion Ökad återanvändning Ökad återvinning

26 Energi- och klimattjänster från BEM Bl a: Energistatus Energianalys Energiuppföljning via KeepAnEye Klimatservice Klimatavtal Energideklaration

27 Exempel på resultat med BEMs energitjänster Före BEMs åtgärder Efter BEMs åtgärder Kundens energiförbrukning år 2004 var 515,5 MWh Kundens energiförbrukning år 2006 var 278,9 MWh, vilket är en minskning med 46 %.

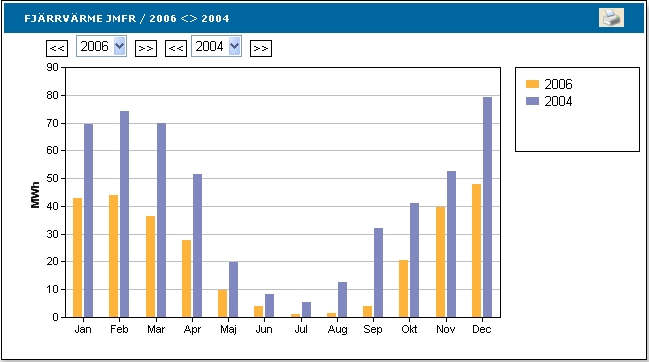

28 Förändring av kundens energiförbrukning månadsvis med avseende på BEMs åtgärder

29 BEM i framtiden? Gas, bio, avfall,???? Avfall ~ Lager Fuktigt bio ~ ~ RGK Etanolfabrik Stirlingmotor Bränslecell Förgasare ~ ~ Torr flis Briketter Pellets Gasol Spets-/ reservanläggning Spetsanläggning Baslastanläggning Baslastanläggning Avfallsberedning Ackumulator Bränslefabrik Etanol Olja Fjärrkyla Centrum Kompressor Fjärrkyla KVV Kompr. Fjärrkyla KVV Absorption Fjärrkyla Lasarett Absorption Fjärrkyla Lasarett Kompr. Fjärrkyla Viared Absorp. Fjärrkyla I15 Absorp. Sandared

30 Material- och energiströmmar BEM El Absorptionskyla Kompressorkyla Kyla Värme Förbränning biobränsle Turbin Generator Biobränsle El Brännbart verksamhetsavfall Hushållsavfall Sortering Bränsle beredning Förbränning avfall ÅVC Rötning Uppgradering Fordonsgas Kompostering Kompostjord Mellanlager återvinning ÅVS Mellanlager farligt avfall Deponi Förorenad jord Behandling förorenad jord Waste Refinery!!!!! Slam Avvattning Aska Behandling aska

31 Samarbete, engagemang och kunskap för en hållbar framtid.

32 Biologisk behandling SOR1 SOR2

33 Biogas =CH 4 & en del övrigt... Deponigas % CH 4 Rågas från rötning % CH 4 Biometan (fordonsgas) >97 % CH 4 Övrig del är mest CO 2 och N 2

34 Biogasprocessen Cellulosa, protein, fett Hydrolys Socker, fett- & aminosyror Syrabildning Ättiksyra Alkoholer, enkla syror H 2 + CO 2 Ättiksyra- och vätgasbildning Metanbildning CH 4 + CO 2

35 Slutlig användning av energi i Borås GWh Bensin Diesel Olja Gasol Trädbränsle Fjärrvärme El-energi

36 Slutanvändare av energi i Borås 15% 1% 16% 14% 9% 16% 29% Jordbruk,skogsbruk,fiske Industri, byggverks. Offentlig verksamhet Transporter Övriga tjänster Hushåll småhus Hushåll flerbostadshus Hushåll fritidshus

37 Slutanvändare uppdelat på energislag El-energi Fjärrvärme Trädbränsle Gasol Olja Diesel Bensin Jordbruk,skogsbruk,fiske Industri, byggverks. Offentlig verksamhet Transporter Övriga tjänster Hushåll småhus Hushåll flerbostadshus Hushåll fritidshus GWh
