Metallytbehandling galvanisk nickelplätering och elektroformning av nickel

Transkript

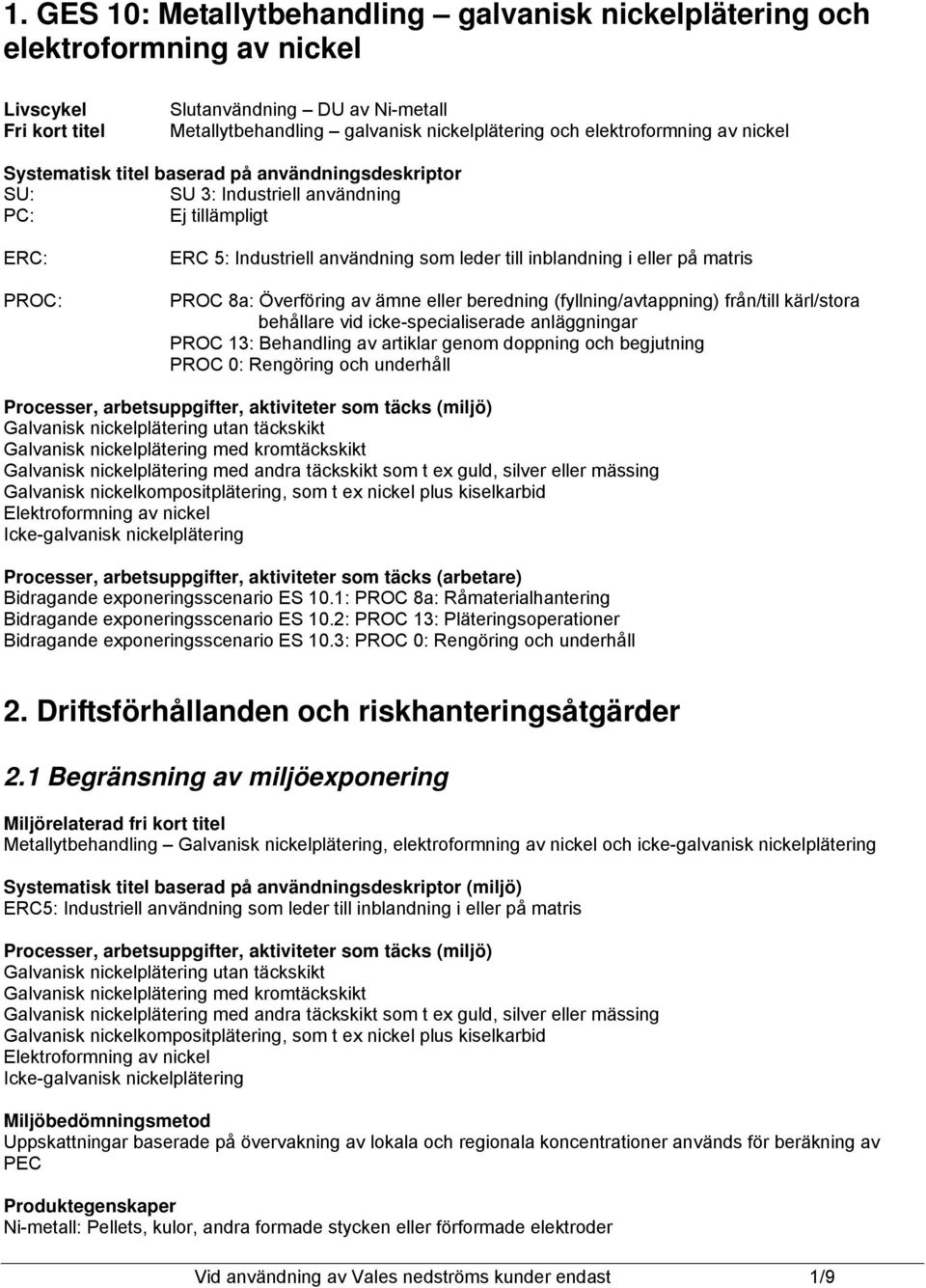

1 1. GES 10: Metallytbehandling galvanisk nickelplätering och elektroformning av nickel Livscykel Fri kort titel Slutanvändning DU av Ni-metall Metallytbehandling galvanisk nickelplätering och elektroformning av nickel Systematisk titel baserad på användningsdeskriptor SU: SU 3: Industriell användning PC: ERC: PROC: ERC 5: Industriell användning som leder till inblandning i eller på matris PROC 8a: Överföring av ämne eller beredning (fyllning/avtappning) från/till kärl/stora behållare vid icke-specialiserade anläggningar PROC 13: Behandling av artiklar genom doppning och begjutning PROC 0: Rengöring och underhåll Processer, arbetsuppgifter, aktiviteter som täcks (miljö) Galvanisk nickelplätering utan täckskikt Galvanisk nickelplätering med kromtäckskikt Galvanisk nickelplätering med andra täckskikt som t ex guld, silver eller mässing Galvanisk nickelkompositplätering, som t ex nickel plus kiselkarbid Elektroformning av nickel Icke-galvanisk nickelplätering Processer, arbetsuppgifter, aktiviteter som täcks (arbetare) Bidragande sscenario ES 10.1: PROC 8a: Råmaterialhantering Bidragande sscenario ES 10.2: PROC 13: Pläteringsoperationer Bidragande sscenario ES 10.3: PROC 0: Rengöring och underhåll 2. Driftsförhållanden och riskhanteringsåtgärder 2.1 Begränsning av miljö Miljörelaterad fri kort titel Metallytbehandling Galvanisk nickelplätering, elektroformning av nickel och icke-galvanisk nickelplätering Systematisk titel baserad på användningsdeskriptor (miljö) ERC5: Industriell användning som leder till inblandning i eller på matris Processer, arbetsuppgifter, aktiviteter som täcks (miljö) Galvanisk nickelplätering utan täckskikt Galvanisk nickelplätering med kromtäckskikt Galvanisk nickelplätering med andra täckskikt som t ex guld, silver eller mässing Galvanisk nickelkompositplätering, som t ex nickel plus kiselkarbid Elektroformning av nickel Icke-galvanisk nickelplätering Miljöbedömningsmetod Uppskattningar baserade på övervakning av lokala och regionala koncentrationer används för beräkning av PEC Produktegenskaper Ni-metall: Pellets, kulor, andra formade stycken eller förformade elektroder Vid användning av Vales nedströms kunder endast 1/9

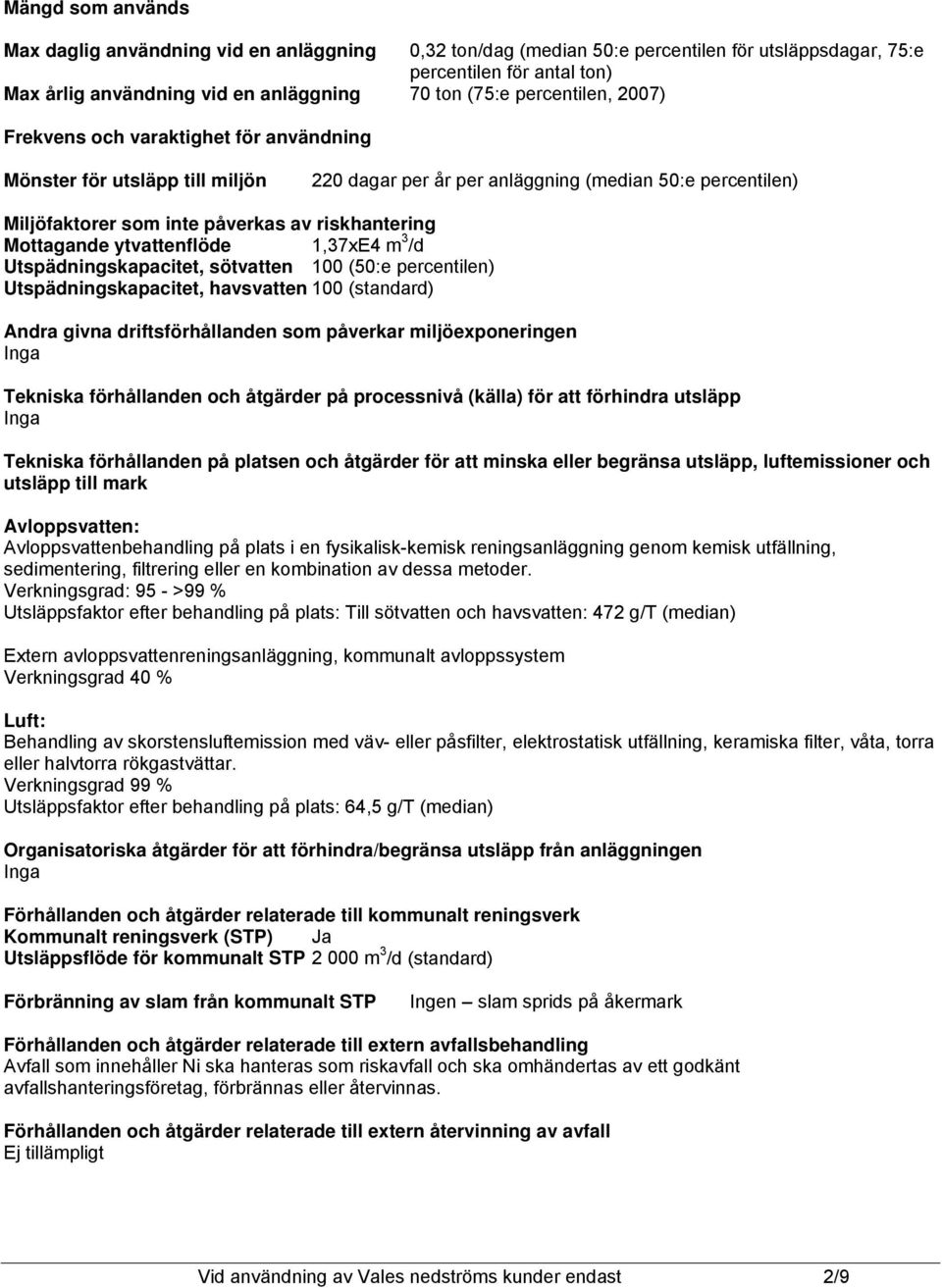

2 Mängd som används Max daglig användning vid en anläggning 0,32 ton/dag (median 50:e utsläppsdagar, 75:e antal ton) Max årlig användning vid en anläggning 70 ton (75:e percentilen, 2007) Frekvens och varaktighet för användning Mönster för utsläpp till miljön 220 dagar per år per anläggning (median 50:e percentilen) Miljöfaktorer som inte påverkas av riskhantering Mottagande ytvattenflöde 1,37xE4 m 3 /d Utspädningskapacitet, sötvatten 100 (50:e percentilen) Utspädningskapacitet, havsvatten 100 (standard) Andra givna driftsförhållanden som påverkar miljöen Tekniska förhållanden och åtgärder på processnivå (källa) för att förhindra utsläpp Tekniska förhållanden på platsen och åtgärder för att minska eller begränsa utsläpp, luftemissioner och utsläpp till mark Avloppsvatten: Avloppsvattenbehandling på plats i en fysikalisk-kemisk reningsanläggning genom kemisk utfällning, sedimentering, filtrering eller en kombination av dessa metoder. Verkningsgrad: 95 - >99 % Utsläppsfaktor efter behandling på plats: Till sötvatten och havsvatten: 472 g/t (median) Extern avloppsvattenreningsanläggning, kommunalt avloppssystem Verkningsgrad 40 % Luft: Behandling av skorstensluftemission med väv- eller påsfilter, elektrostatisk utfällning, keramiska filter, våta, torra eller halvtorra rökgastvättar. Verkningsgrad 99 % Utsläppsfaktor efter behandling på plats: 64,5 g/t (median) Organisatoriska åtgärder för att förhindra/begränsa utsläpp från anläggningen Förhållanden och åtgärder relaterade till kommunalt reningsverk Kommunalt reningsverk (STP) Ja Utsläppsflöde för kommunalt STP m 3 /d (standard) Förbränning av slam från kommunalt STP Ingen slam sprids på åkermark Förhållanden och åtgärder relaterade till extern avfallsbehandling Avfall som innehåller Ni ska hanteras som riskavfall och ska omhändertas av ett godkänt avfallshanteringsföretag, förbrännas eller återvinnas. Förhållanden och åtgärder relaterade till extern återvinning av avfall Vid användning av Vales nedströms kunder endast 2/9

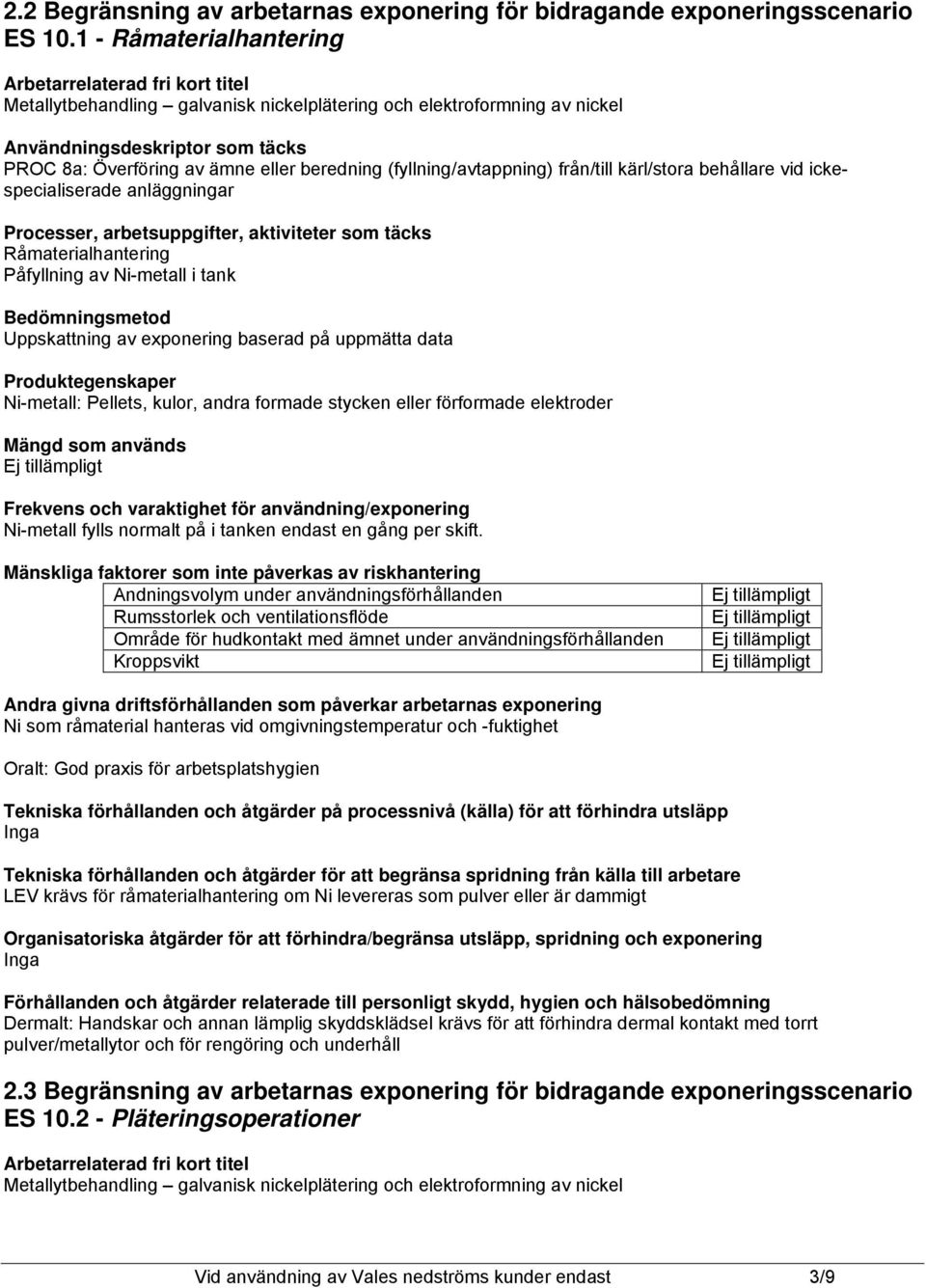

3 2.2 Begränsning av arbetarnas för bidragande sscenario ES Råmaterialhantering Arbetarrelaterad fri kort titel Metallytbehandling galvanisk nickelplätering och elektroformning av nickel Användningsdeskriptor som täcks PROC 8a: Överföring av ämne eller beredning (fyllning/avtappning) från/till kärl/stora behållare vid ickespecialiserade anläggningar Processer, arbetsuppgifter, aktiviteter som täcks Råmaterialhantering Påfyllning av Ni-metall i tank Bedömningsmetod Uppskattning av baserad på uppmätta data Produktegenskaper Ni-metall: Pellets, kulor, andra formade stycken eller förformade elektroder Mängd som används Frekvens och varaktighet för användning/ Ni-metall fylls normalt på i tanken endast en gång per skift. Mänskliga faktorer som inte påverkas av riskhantering Andningsvolym under användningsförhållanden Rumsstorlek och ventilationsflöde Område för hudkontakt med ämnet under användningsförhållanden Kroppsvikt Andra givna driftsförhållanden som påverkar arbetarnas Ni som råmaterial hanteras vid omgivningstemperatur och -fuktighet Oralt: God praxis för arbetsplatshygien Tekniska förhållanden och åtgärder på processnivå (källa) för att förhindra utsläpp Tekniska förhållanden och åtgärder för att begränsa spridning från källa till arbetare LEV krävs för råmaterialhantering om Ni levereras som pulver eller är dammigt Organisatoriska åtgärder för att förhindra/begränsa utsläpp, spridning och Förhållanden och åtgärder relaterade till personligt skydd, hygien och hälsobedömning Dermalt: Handskar och annan lämplig skyddsklädsel krävs för att förhindra dermal kontakt med torrt pulver/metallytor och för rengöring och underhåll 2.3 Begränsning av arbetarnas för bidragande sscenario ES Pläteringsoperationer Arbetarrelaterad fri kort titel Metallytbehandling galvanisk nickelplätering och elektroformning av nickel Vid användning av Vales nedströms kunder endast 3/9

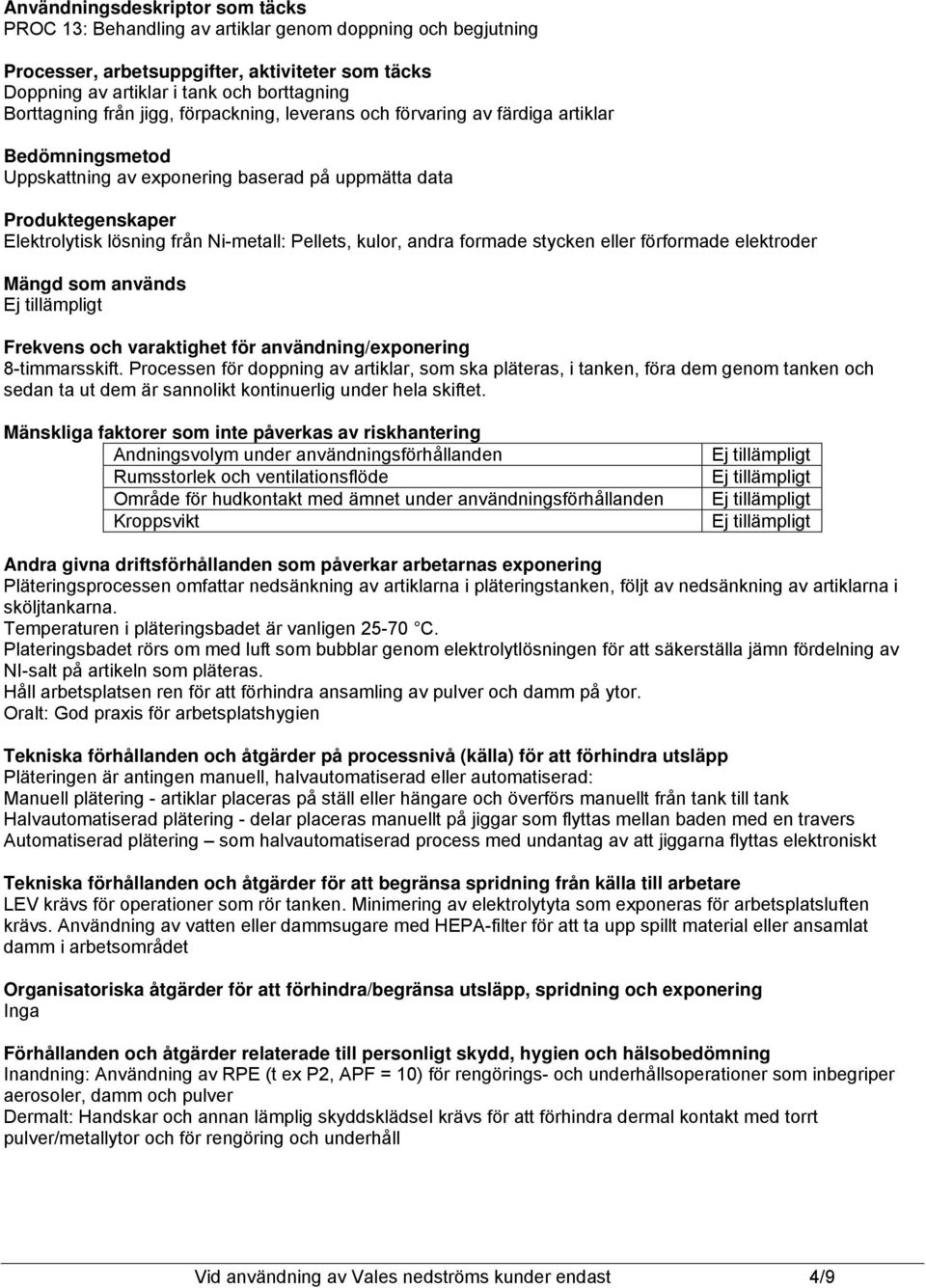

4 Användningsdeskriptor som täcks PROC 13: Behandling av artiklar genom doppning och begjutning Processer, arbetsuppgifter, aktiviteter som täcks Doppning av artiklar i tank och borttagning Borttagning från jigg, förpackning, leverans och förvaring av färdiga artiklar Bedömningsmetod Uppskattning av baserad på uppmätta data Produktegenskaper Elektrolytisk lösning från Ni-metall: Pellets, kulor, andra formade stycken eller förformade elektroder Mängd som används Frekvens och varaktighet för användning/ 8-timmarsskift. Processen för doppning av artiklar, som ska pläteras, i tanken, föra dem genom tanken och sedan ta ut dem är sannolikt kontinuerlig under hela skiftet. Mänskliga faktorer som inte påverkas av riskhantering Andningsvolym under användningsförhållanden Rumsstorlek och ventilationsflöde Område för hudkontakt med ämnet under användningsförhållanden Kroppsvikt Andra givna driftsförhållanden som påverkar arbetarnas Pläteringsprocessen omfattar nedsänkning av artiklarna i pläteringstanken, följt av nedsänkning av artiklarna i sköljtankarna. Temperaturen i pläteringsbadet är vanligen C. Plateringsbadet rörs om med luft som bubblar genom elektrolytlösningen för att säkerställa jämn fördelning av NI-salt på artikeln som pläteras. Håll arbetsplatsen ren för att förhindra ansamling av pulver och damm på ytor. Oralt: God praxis för arbetsplatshygien Tekniska förhållanden och åtgärder på processnivå (källa) för att förhindra utsläpp Pläteringen är antingen manuell, halvautomatiserad eller automatiserad: Manuell plätering - artiklar placeras på ställ eller hängare och överförs manuellt från tank till tank Halvautomatiserad plätering - delar placeras manuellt på jiggar som flyttas mellan baden med en travers Automatiserad plätering som halvautomatiserad process med undantag av att jiggarna flyttas elektroniskt Tekniska förhållanden och åtgärder för att begränsa spridning från källa till arbetare LEV krävs för operationer som rör tanken. Minimering av elektrolytyta som exponeras för arbetsplatsluften krävs. Användning av vatten eller dammsugare med HEPA-filter för att ta upp spillt material eller ansamlat damm i arbetsområdet Organisatoriska åtgärder för att förhindra/begränsa utsläpp, spridning och Förhållanden och åtgärder relaterade till personligt skydd, hygien och hälsobedömning Inandning: Användning av RPE (t ex P2, APF = 10) för rengörings- och underhållsoperationer som inbegriper aerosoler, damm och pulver Dermalt: Handskar och annan lämplig skyddsklädsel krävs för att förhindra dermal kontakt med torrt pulver/metallytor och för rengöring och underhåll Vid användning av Vales nedströms kunder endast 4/9

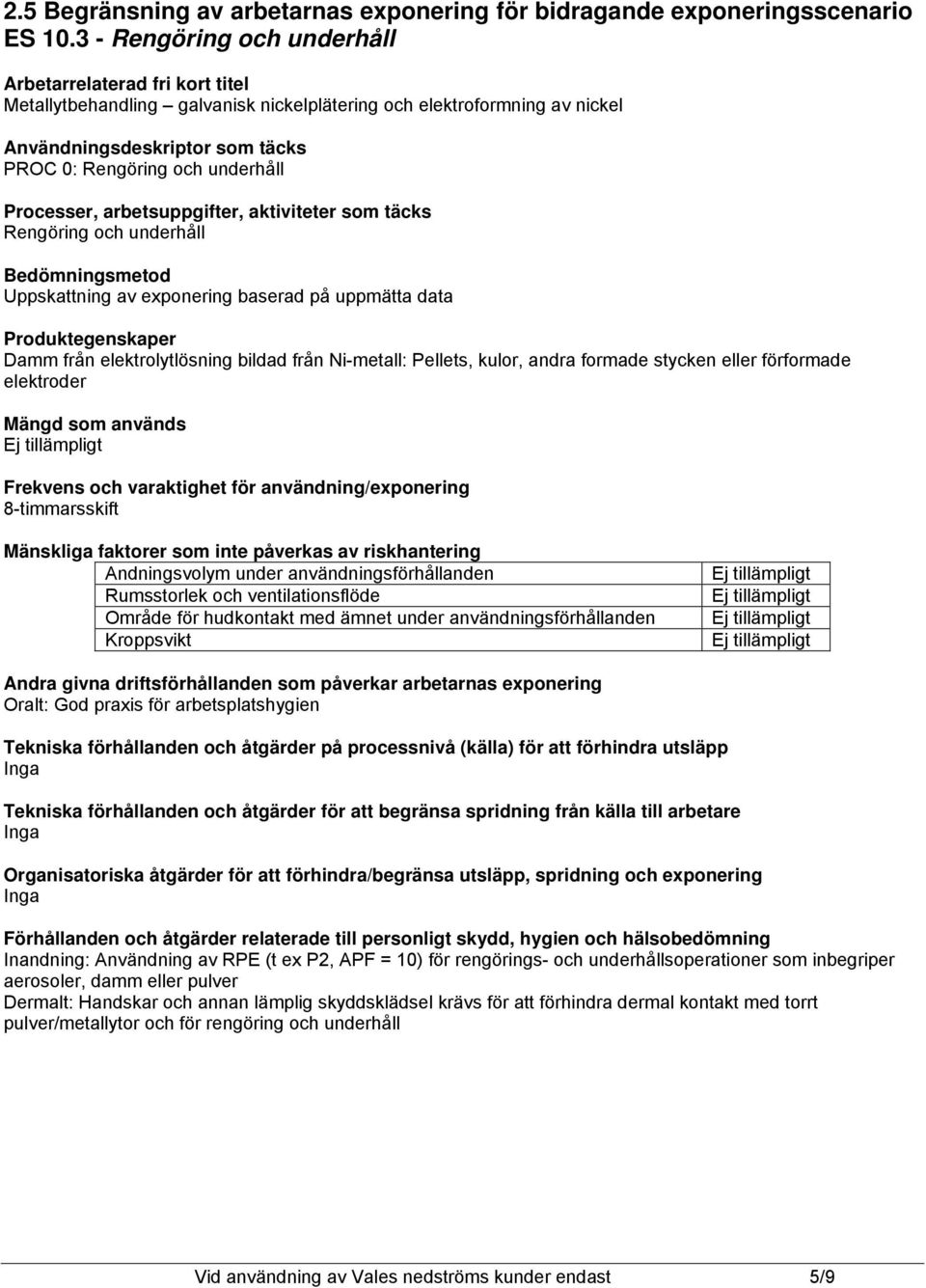

5 2.5 Begränsning av arbetarnas för bidragande sscenario ES Rengöring och underhåll Arbetarrelaterad fri kort titel Metallytbehandling galvanisk nickelplätering och elektroformning av nickel Användningsdeskriptor som täcks PROC 0: Rengöring och underhåll Processer, arbetsuppgifter, aktiviteter som täcks Rengöring och underhåll Bedömningsmetod Uppskattning av baserad på uppmätta data Produktegenskaper Damm från elektrolytlösning bildad från Ni-metall: Pellets, kulor, andra formade stycken eller förformade elektroder Mängd som används Frekvens och varaktighet för användning/ 8-timmarsskift Mänskliga faktorer som inte påverkas av riskhantering Andningsvolym under användningsförhållanden Rumsstorlek och ventilationsflöde Område för hudkontakt med ämnet under användningsförhållanden Kroppsvikt Andra givna driftsförhållanden som påverkar arbetarnas Oralt: God praxis för arbetsplatshygien Tekniska förhållanden och åtgärder på processnivå (källa) för att förhindra utsläpp Tekniska förhållanden och åtgärder för att begränsa spridning från källa till arbetare Organisatoriska åtgärder för att förhindra/begränsa utsläpp, spridning och Förhållanden och åtgärder relaterade till personligt skydd, hygien och hälsobedömning Inandning: Användning av RPE (t ex P2, APF = 10) för rengörings- och underhållsoperationer som inbegriper aerosoler, damm eller pulver Dermalt: Handskar och annan lämplig skyddsklädsel krävs för att förhindra dermal kontakt med torrt pulver/metallytor och för rengöring och underhåll Vid användning av Vales nedströms kunder endast 5/9

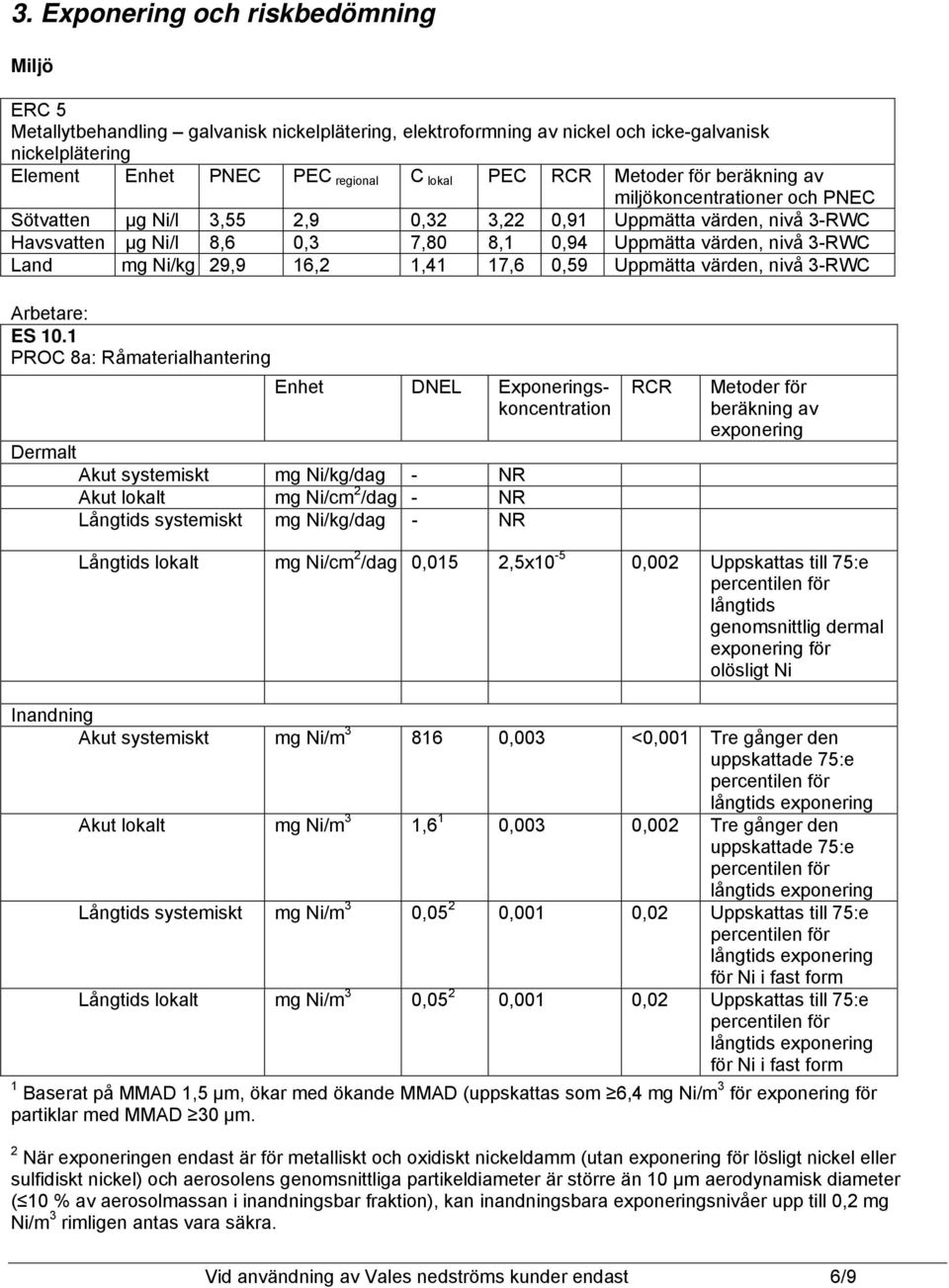

6 3. Exponering och riskbedömning Miljö ERC 5 Metallytbehandling galvanisk nickelplätering, elektroformning av nickel och icke-galvanisk nickelplätering Element Enhet PNEC PEC regional C lokal PEC RCR Metoder för beräkning av miljökoncentrationer och PNEC Sötvatten µg Ni/l 3,55 2,9 0,32 3,22 0,91 Uppmätta värden, nivå 3-RWC Havsvatten µg Ni/l 8,6 0,3 7,80 8,1 0,94 Uppmätta värden, nivå 3-RWC Land mg Ni/kg 29,9 16,2 1,41 17,6 0,59 Uppmätta värden, nivå 3-RWC Arbetare: ES 10.1 PROC 8a: Råmaterialhantering Enhet DNEL Exponeringskoncentration Dermalt Akut systemiskt mg Ni/kg/dag - NR Akut lokalt mg Ni/cm 2 /dag - NR Långtids systemiskt mg Ni/kg/dag - NR RCR Metoder för beräkning av Långtids lokalt mg Ni/cm 2 /dag 0,015 2,5x10-5 0,002 Uppskattas till 75:e genomsnittlig dermal för olösligt Ni Inandning Akut systemiskt mg Ni/m ,003 <0,001 Tre gånger den Akut lokalt mg Ni/m 3 1,6 1 0,003 0,002 Tre gånger den Långtids systemiskt mg Ni/m 3 0,05 2 0,001 0,02 Uppskattas till 75:e för Ni i fast form Långtids lokalt mg Ni/m 3 0,05 2 0,001 0,02 Uppskattas till 75:e för Ni i fast form 1 Baserat på MMAD 1,5 µm, ökar med ökande MMAD (uppskattas som 6,4 mg Ni/m 3 för för partiklar med MMAD 30 µm. 2 När en endast är för metalliskt och oxidiskt nickeldamm (utan för lösligt nickel eller sulfidiskt nickel) och aerosolens genomsnittliga partikeldiameter är större än 10 μm aerodynamisk diameter ( 10 % av aerosolmassan i inandningsbar fraktion), kan inandningsbara snivåer upp till 0,2 mg Ni/m 3 rimligen antas vara säkra. Vid användning av Vales nedströms kunder endast 6/9

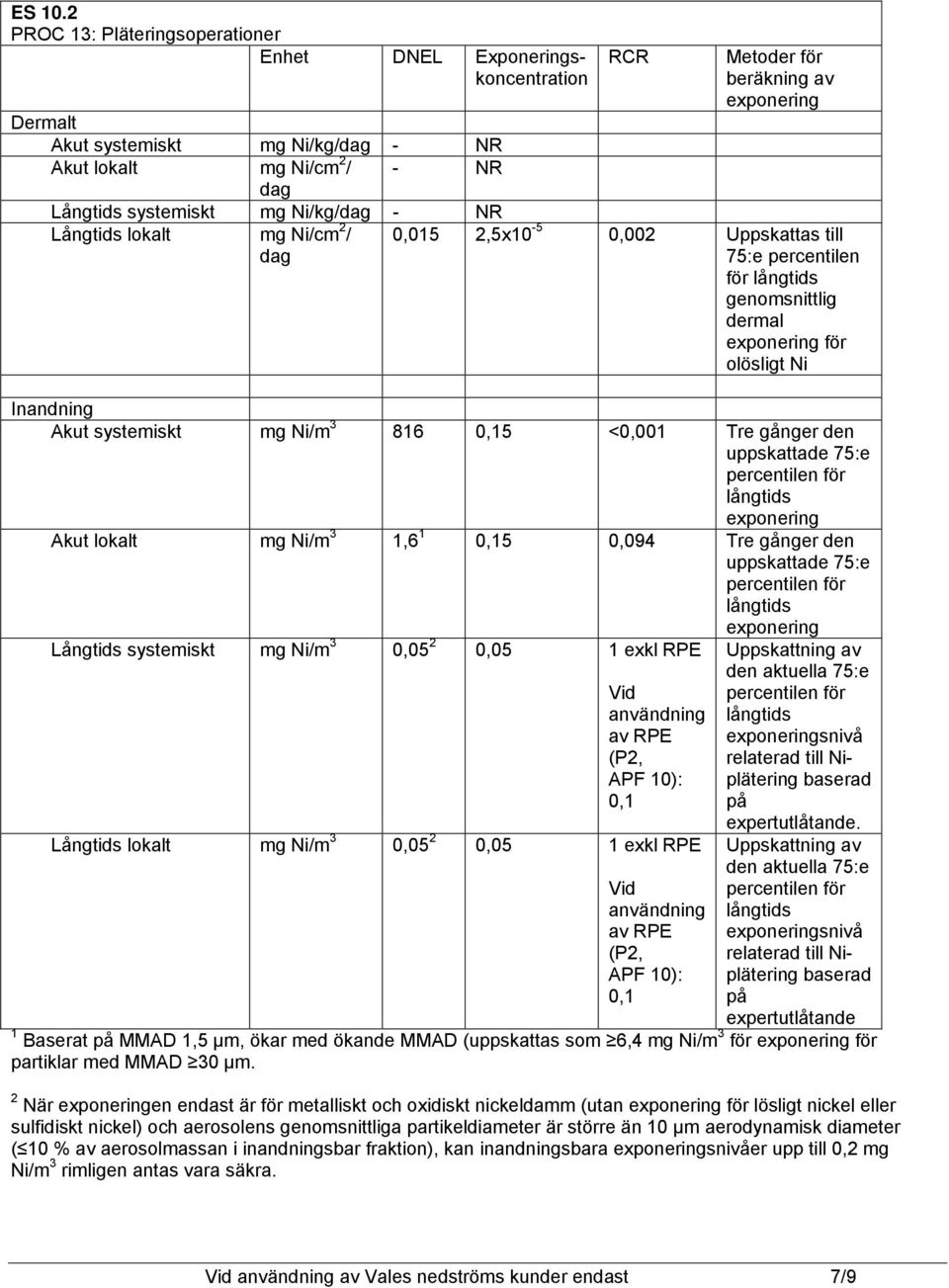

7 ES 10.2 PROC 13: Pläteringsoperationer Enhet DNEL Exponeringskoncentration Dermalt Akut systemiskt mg Ni/kg/dag - NR Akut lokalt mg Ni/cm 2 / - NR dag Långtids systemiskt mg Ni/kg/dag - NR Långtids lokalt mg Ni/cm 2 / dag RCR Metoder för beräkning av 0,015 2,5x10-5 0,002 Uppskattas till 75:e percentilen för genomsnittlig dermal för olösligt Ni Inandning Akut systemiskt mg Ni/m ,15 <0,001 Tre gånger den Akut lokalt mg Ni/m 3 1,6 1 0,15 0,094 Tre gånger den Långtids systemiskt mg Ni/m 3 0,05 2 0,05 1 exkl RPE Vid användning av RPE (P2, APF 10): 0,1 Uppskattning av den aktuella 75:e snivå relaterad till Niplätering baserad på expertutlåtande. Långtids lokalt mg Ni/m 3 0,05 2 0,05 1 exkl RPE Vid användning av RPE (P2, APF 10): 0,1 Uppskattning av den aktuella 75:e snivå relaterad till Niplätering baserad på expertutlåtande 1 Baserat på MMAD 1,5 µm, ökar med ökande MMAD (uppskattas som 6,4 mg Ni/m 3 för för partiklar med MMAD 30 µm. 2 När en endast är för metalliskt och oxidiskt nickeldamm (utan för lösligt nickel eller sulfidiskt nickel) och aerosolens genomsnittliga partikeldiameter är större än 10 μm aerodynamisk diameter ( 10 % av aerosolmassan i inandningsbar fraktion), kan inandningsbara snivåer upp till 0,2 mg Ni/m 3 rimligen antas vara säkra. Vid användning av Vales nedströms kunder endast 7/9

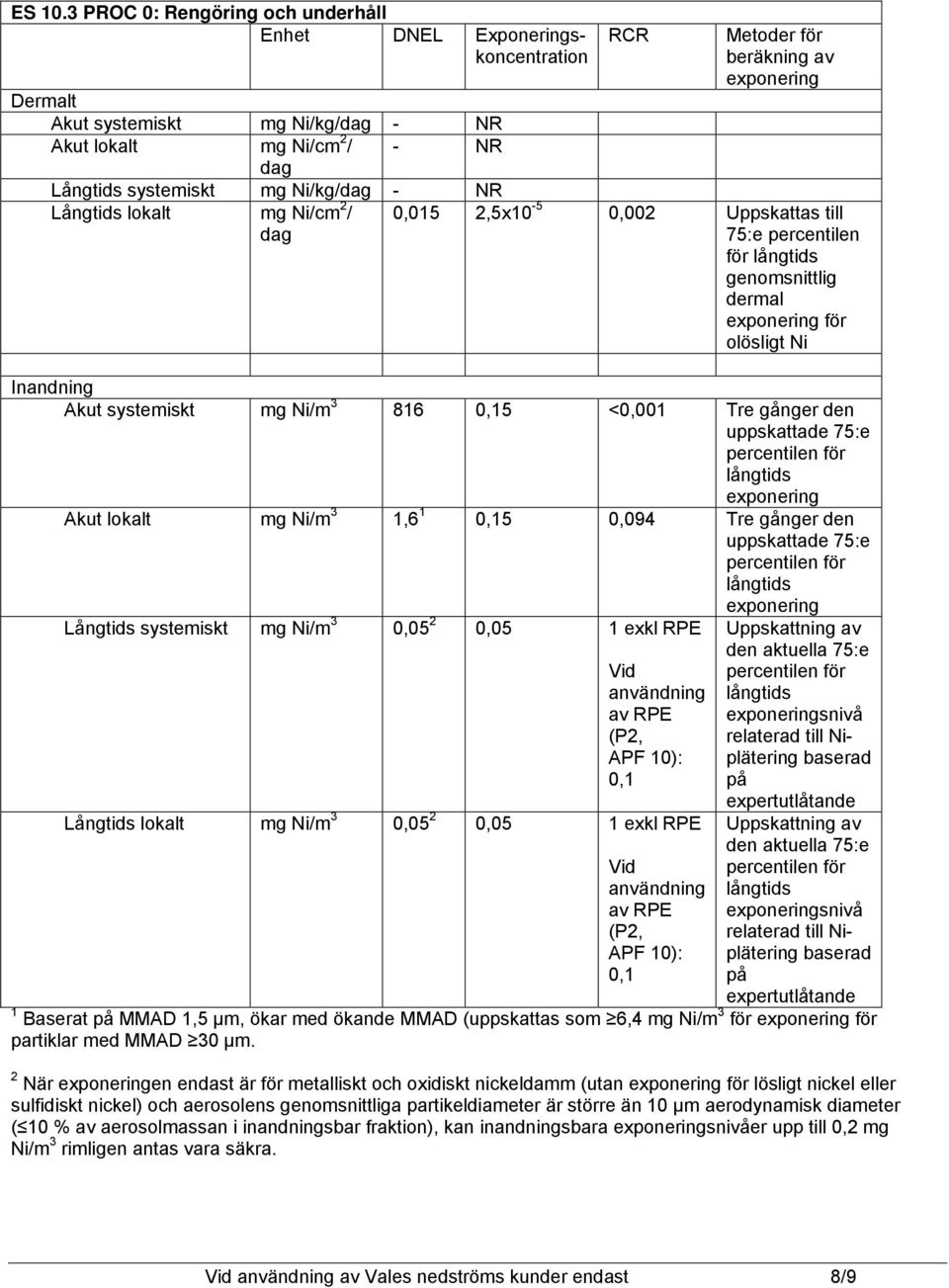

8 ES 10.3 PROC 0: Rengöring och underhåll Enhet DNEL Exponeringskoncentration Dermalt Akut systemiskt mg Ni/kg/dag - NR Akut lokalt mg Ni/cm 2 / - NR dag Långtids systemiskt mg Ni/kg/dag - NR Långtids lokalt mg Ni/cm 2 / dag RCR Metoder för beräkning av 0,015 2,5x10-5 0,002 Uppskattas till 75:e percentilen för genomsnittlig dermal för olösligt Ni Inandning Akut systemiskt mg Ni/m ,15 <0,001 Tre gånger den Akut lokalt mg Ni/m 3 1,6 1 0,15 0,094 Tre gånger den Långtids systemiskt mg Ni/m 3 0,05 2 0,05 1 exkl RPE Vid användning av RPE (P2, APF 10): 0,1 Uppskattning av den aktuella 75:e snivå relaterad till Niplätering baserad på expertutlåtande Långtids lokalt mg Ni/m 3 0,05 2 0,05 1 exkl RPE Vid användning av RPE (P2, APF 10): 0,1 Uppskattning av den aktuella 75:e snivå relaterad till Niplätering baserad på expertutlåtande 1 Baserat på MMAD 1,5 µm, ökar med ökande MMAD (uppskattas som 6,4 mg Ni/m 3 för för partiklar med MMAD 30 µm. 2 När en endast är för metalliskt och oxidiskt nickeldamm (utan för lösligt nickel eller sulfidiskt nickel) och aerosolens genomsnittliga partikeldiameter är större än 10 μm aerodynamisk diameter ( 10 % av aerosolmassan i inandningsbar fraktion), kan inandningsbara snivåer upp till 0,2 mg Ni/m 3 rimligen antas vara säkra. Vid användning av Vales nedströms kunder endast 8/9

9 4. Vägledning för DU för att utvärdera om han arbetar inom gränserna som sätts av ES Miljö Skalningsverktyg: EUSES IT-verktyg för metaller (laddas ned kostnadsfritt: Skalning av utsläpp till luft- och vattenmiljö omfattar: Förfining av utsläppsfaktorn till luft och avloppsvatten och/eller verkningsgraden för luftfiltret eller avloppsvattenreningsverket. Skalning av PNEC för vattenmiljö med en stegvis metod för korrigering för biotillgänglighet och bakgrundskoncentration (C lokal -metod). Skalning av PNEC för markmiljö med en stegvis metod för korrigering för biotillgänglighet och bakgrundskoncentration (C lokal -metod). Arbetare Skalning med hänsyn till varaktighet och frekvens för användning Samla in processövervakningsdata. Använd information om aerosolens partikelstorlek, när sådan finns, för att bekräfta lämplig användning av en inandningsbar DNEL. Kemiska specifikationsdata, som visar att endast Ni-metall och/eller Ni-oxider förekommer i arbetsplatsluften, kan användas för att indikera RCR <1 vid snivåer mellan 0,05 och 0,2 mg Ni/m 3. Vid användning av Vales nedströms kunder endast 9/9
