1 PT-32EH BRÄNNARE FÖR PLASMASKÄRNING Tillägg till handboken (SE): Den bifogade sidan innehåller uppdaterade versioner av extra tillbehör och reservdelspaket. Uppdaterad bild som visar rätt artikelnummer för värmeskölden. Uppdaterad tabell som visar de rätta reservdelspaketen och deras innehåll

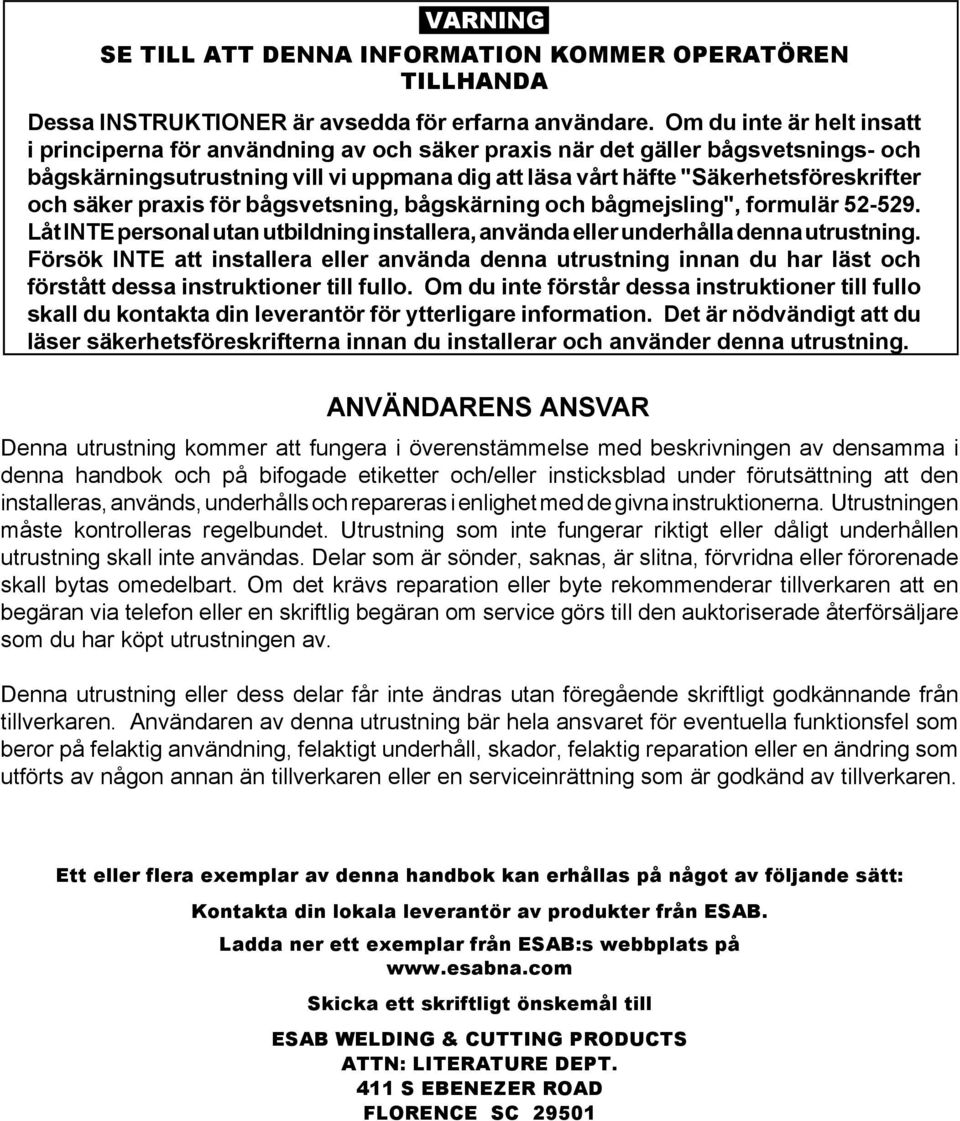

2 VARNING SE TILL ATT DENNA INFORMATION KOMMER OPERATÖREN TILLHANDA Dessa INSTRUKTIONER är avsedda för erfarna användare. Om du inte är helt insatt i principerna för användning av och säker praxis när det gäller bågsvetsnings- och bågskärningsutrustning vill vi uppmana dig att läsa vårt häfte "Säkerhetsföreskrifter och säker praxis för bågsvetsning, bågskärning och bågmejsling", formulär Låt INTE personal utan utbildning installera, använda eller underhålla denna utrustning. Försök INTE att installera eller använda denna utrustning innan du har läst och förstått dessa instruktioner till fullo. Om du inte förstår dessa instruktioner till fullo skall du kontakta din leverantör för ytterligare information. Det är nödvändigt att du läser säkerhetsföreskrifterna innan du installerar och använder denna utrustning. ANVÄNDARENS ANSVAR Denna utrustning kommer att fungera i överenstämmelse med beskrivningen av densamma i denna handbok och på bifogade etiketter och/eller insticksblad under förutsättning att den installeras, används, underhålls och repareras i enlighet med de givna instruktionerna. Utrustningen måste kontrolleras regelbundet. Utrustning som inte fungerar riktigt eller dåligt underhållen utrustning skall inte användas. Delar som är sönder, saknas, är slitna, förvridna eller förorenade skall bytas omedelbart. Om det krävs reparation eller byte rekommenderar tillverkaren att en begäran via telefon eller en skriftlig begäran om service görs till den auktoriserade återförsäljare som du har köpt utrustningen av. Denna utrustning eller dess delar får inte ändras utan föregående skriftligt godkännande från tillverkaren. Användaren av denna utrustning bär hela ansvaret för eventuella funktionsfel som beror på felaktig användning, felaktigt underhåll, skador, felaktig reparation eller en ändring som utförts av någon annan än tillverkaren eller en serviceinrättning som är godkänd av tillverkaren. Ett eller flera exemplar av denna handbok kan erhållas på något av följande sätt: Kontakta din lokala leverantör av produkter från ESAB. Ladda ner ett exemplar från ESAB:s webbplats på Skicka ett skriftligt önskemål till ESAB WELDING & CUTTING PRODUCTS ATTN: LITERATURE DEPT. 411 S EBENEZER ROAD FLORENCE SC 29501

3 AVSNITT 1 SÄKERHET Det fulla ansvaret för personal som arbetar med eller nära systemet vilar på användaren av svetsutrustningen från ESAB. Felaktig användning kan leda till onormala situationer, till att operatören skadas och till skador på utrustningen. All personal som arbetar med svetsutrustningen måste vara helt insatt i - handhavandet av utrustningen. - nödstoppknapparnas placering. - utrustningens funktioner. - gällande säkerhetsbestämmelser. - skärning. Operatören måste säkerställa att - inga personer vistas inom arbetsområdet när maskinen startar. - ingen person är oskyddad när bågen slås. Arbetsområdet måste vara - fritt från maskindelar, verktyg och andra föremål som kan hindra operatörens rörlighet inom området. - anordnat så att nödstoppknapparna är lätta att komma åt. - fritt från drag. Personlig skyddsutrustning - Använd alltid riktig skyddsutrustning, t.ex. skyddsglasögon, ej eldfängda kläder och skyddshandskar. - Använd aldrig löst sittande kläder, armband, ringar etc. som kan fastna på utrustningen eller orsaka brännskador. Diverse - Endast behörig personal får använda elektrisk utrustning - Kontrollera att återledningskablar är korrekt anslutna och jordade. - Nödvändig brandbekämpningsutrustning skall vara lätt åtkomlig inom speciellt utmärkta områden. - Smörjning och underhåll av svetsutrustningen får inte utföras när utrustningen används.

4 AVSNITT 1 SÄKERHET! VARNING! BÅGSVETSNING OCH BÅGSKÄRNING KAN SKADA DIG SJÄLV OCH ANDRA. VIDTAG FÖRSIKTIGHETSÅTGÄRDER VID SVETSNING ELLER SKÄRNING. BE DIN ARBETSGIVARE OM SÄKERHETSPRAXIS SOM SKALL BYGGA PÅ TILLVERKARENS RISKDATA. ELEKTRISKA STÖTAR - Kan vara livsfarliga. - Installera och jorda svetsutrustningen i enlighet med gällande standarder. - Vidrör inte spänningsförande elektriska delar eller elektroder med blottad hud, våta handskar eller våta kläder. - Isolera dig själv från jorden och arbetsstycket. - Se till att din position är säker. RÖK OCH GASER - Kan vara hälsovådliga. - Håll huvudet borta från rök. - Använd ventilation eller utsugning för att hålla rök och gaser borta från din andningszon och området runt dig. BÅGSTRÅLAR - Kan skada ögonen och ge brännskador på huden. - Skydda ögonen och huden. Använd korrekta svetsskärmar, skyddsglas och skyddskläder. - Skydda åskådare med lämpliga skärmar eller gardiner. BRANDFARA - Gnistor (sprut) kan leda till eldsvåda. Se därför till att det inte finns några brännbara material i närheten. BULLER - Kraftigt buller kan skada din hörsel. - Skydda dina öron. Använd hörselskydd eller andra skydd för hörseln. - Varna åskådare för riskerna. FUNKTIONSFEL - Tillkalla experthjälp vid funktionsfel. LÄS OCH FÖRSTÅ INSTRUKTIONSHANDBOKEN INNAN DU INSTALLERAR ELLER ANVÄNDER ENHETEN. SKYDDA DIG SJÄLV OCH ANDRA!

5 AVSNITT 2 BESKRIVNING Extra tillbehör: 50/70 A reservdelspaket (PC-875) CE A reservdelspaket (PC-1250) CE A reservdelspaket (PC-1500) CE Mätningssats för plasmaflöde: Med detta värdefulla felsökningsverktyg kan det det verkliga plasmagasflödet i brännaren mätas Skärstödspaket: Ett komplett paket, som levereras i stadig bärväska, innehåller tillbehör för cirkulär och rak skärning på järnmetall och icke-järnmetaller. Deluxe, 1-3/4-42 (44,5 mm-1060 mm) radie Basic, 1-3/4-28 (44,5 mm-710 mm) radie Skärstöd För rätt avstånd till skärstödet vid kontaktskärning A munstycke för kontaktskärning Munstycke för mejsling Värmesköld för mejsling Lång värmesköld CE Värmesköld för kontaktskärning O-ring (levereras med huvudet) Ventilstift Elektrod PT-32EH brännarhuvud Värmesköld - standard Värmesköld lång (CE) Munstycke 40 A (kontaktskärning)* 50/70 A (PC-875, PC-1125, & PC-1250) 90 A (endast PC-1500 ) *PC-875, PC-1125, 1250, & PC-1500 Innehåll i reservdelspaketet till PT-32EH PC-875 (CE) PC-1250 (CE) PC-1500 (CE) artikelnummer artikelnummer artikelnummer /70 A 70 A 90 A Beskrivning Artikelnummer Mängd Mängd Mängd Värmesköld (lång) /70 A munstycke A munstycke A munstycke för kontaktskärning Elektrod Ventilstift Säkring 2 A, 600 V DC Skärstöd Skiftnyckel (19129) Smörjmedel (17672)
