Typhiss hydraulhiss. AB Familjebostäder. Generell ombyggnadsbeskrivning av Hissar.

Transkript

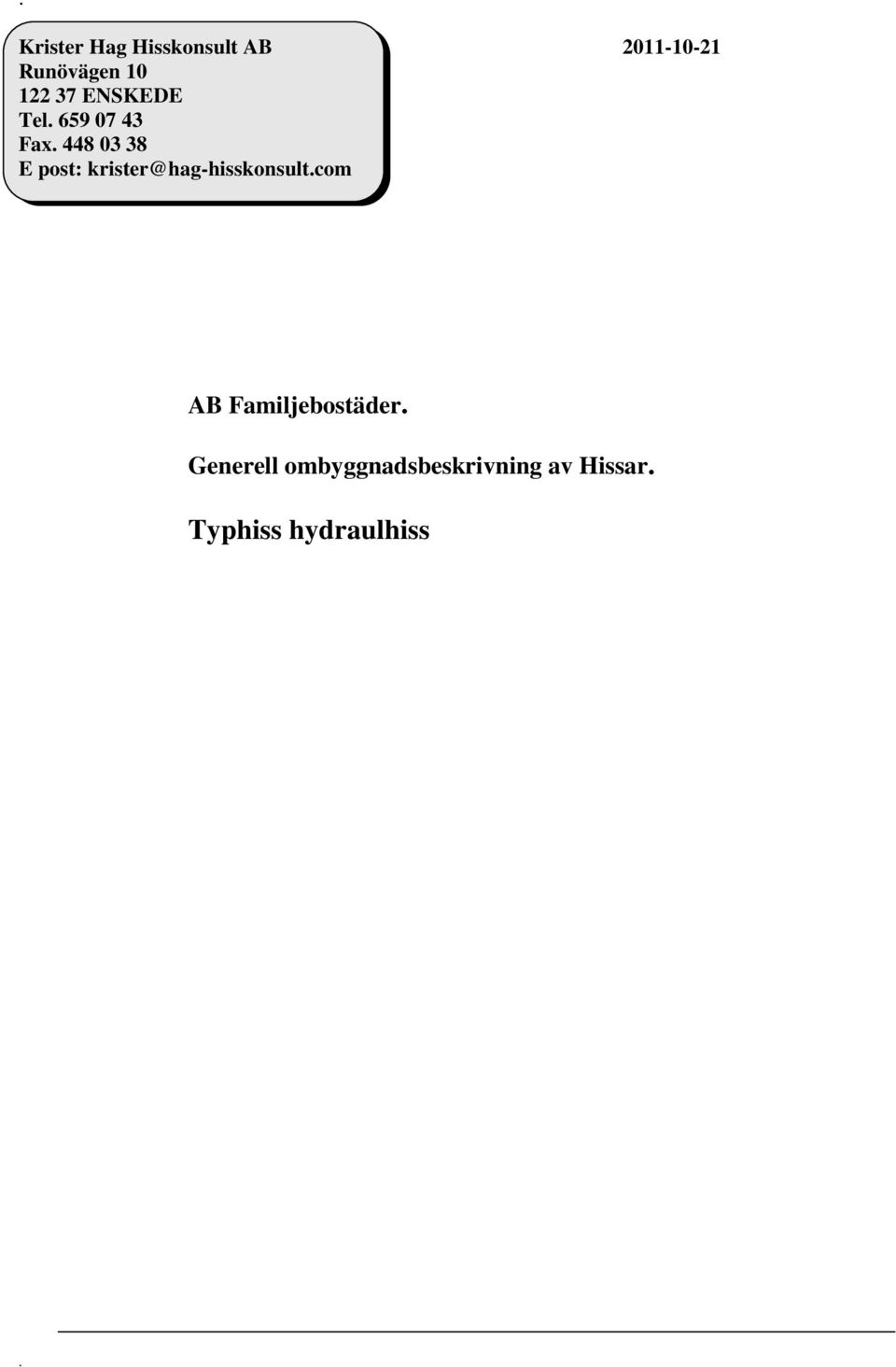

1 Krister Hag Hisskonsult AB Runövägen ENSKEDE Tel Fax E post: krister@hag-hisskonsultcom AB Familjebostäder Generell ombyggnadsbeskrivning av Hissar Typhiss hydraulhiss

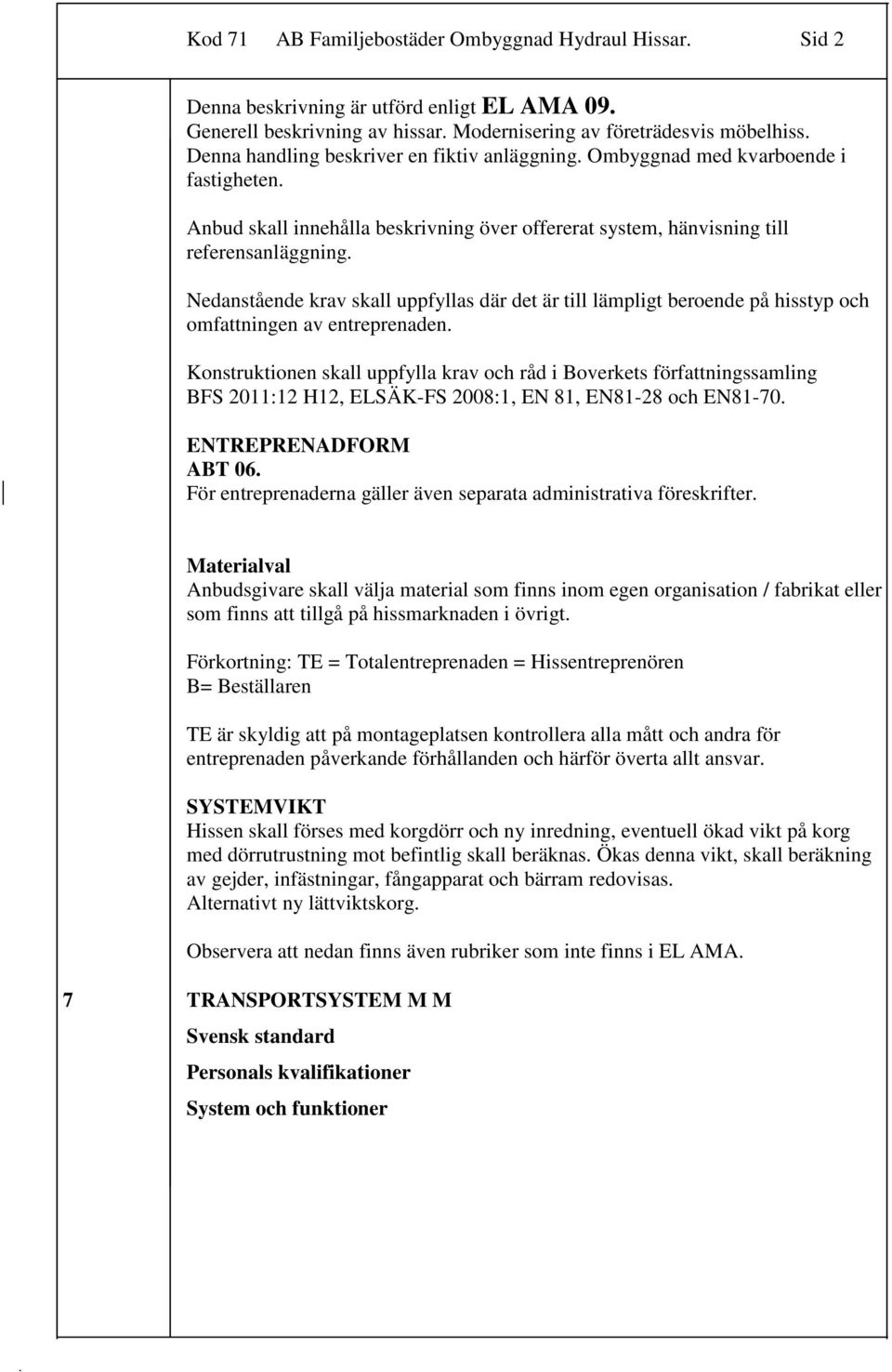

2 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 2 Denna beskrivning är utförd enligt EL AMA 09 Generell beskrivning av hissar Modernisering av företrädesvis möbelhiss Denna handling beskriver en fiktiv anläggning Ombyggnad med kvarboende i fastigheten Anbud skall innehålla beskrivning över offererat system, hänvisning till referensanläggning Nedanstående krav skall uppfyllas där det är till lämpligt beroende på hisstyp och omfattningen av entreprenaden Konstruktionen skall uppfylla krav och råd i Boverkets författningssamling BFS 2011:12 H12, ELSÄK-FS 2008:1, EN 81, EN81-28 och EN81-70 ENTREPRENADFORM ABT 06 För entreprenaderna gäller även separata administrativa föreskrifter Materialval Anbudsgivare skall välja material som finns inom egen organisation / fabrikat eller som finns att tillgå på hissmarknaden i övrigt Förkortning: TE = Totalentreprenaden = Hissentreprenören B= Beställaren TE är skyldig att på montageplatsen kontrollera alla mått och andra för entreprenaden påverkande förhållanden och härför överta allt ansvar SYSTEMVIKT Hissen skall förses med korgdörr och ny inredning, eventuell ökad vikt på korg med dörrutrustning mot befintlig skall beräknas Ökas denna vikt, skall beräkning av gejder, infästningar, fångapparat och bärram redovisas Alternativt ny lättviktskorg Observera att nedan finns även rubriker som inte finns i EL AMA 7 TRANSPORTSYSTEM M M Svensk standard Personals kvalifikationer System och funktioner

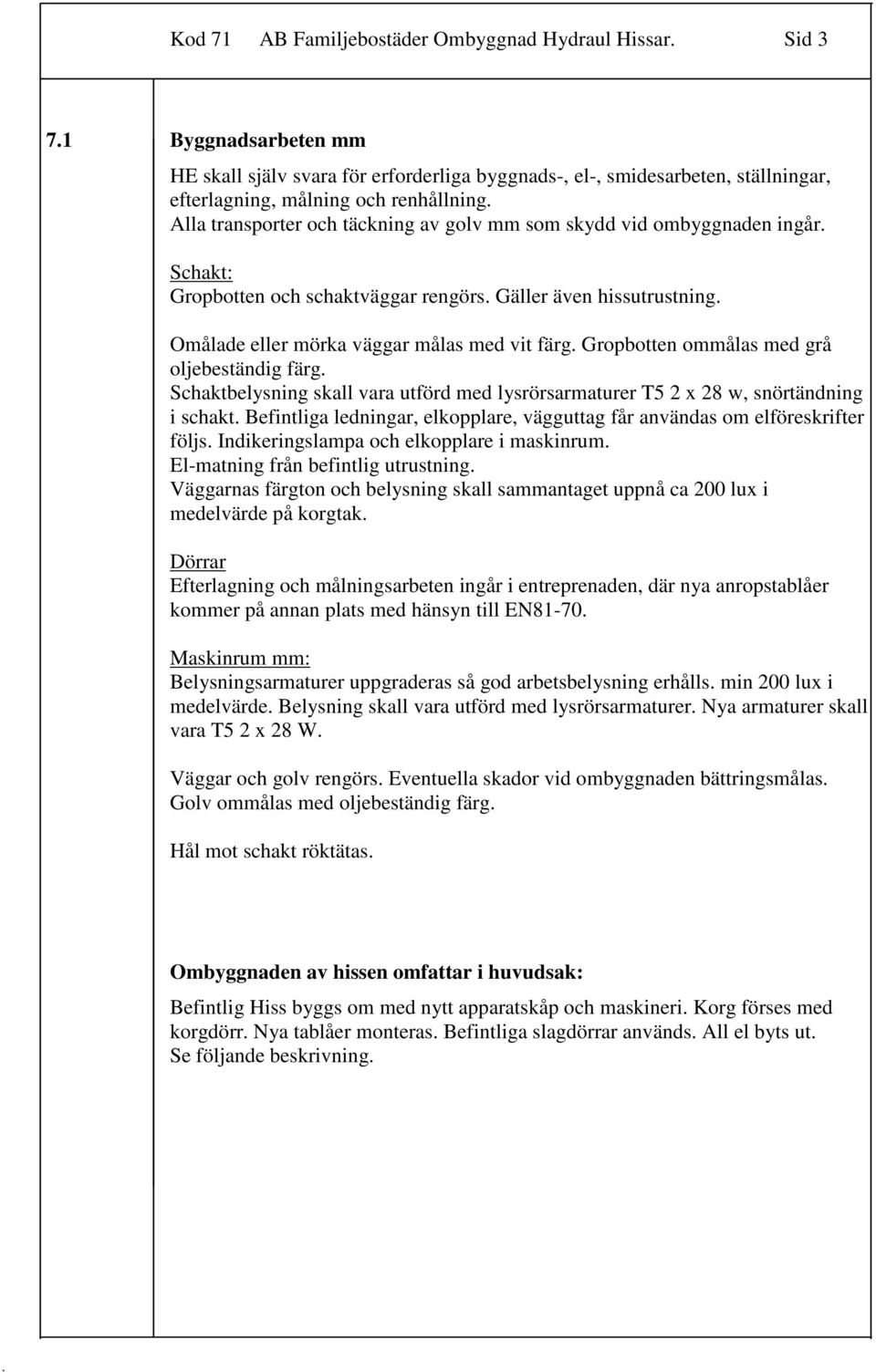

3 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 3 71 Byggnadsarbeten mm HE skall själv svara för erforderliga byggnads-, el-, smidesarbeten, ställningar, efterlagning, målning och renhållning Alla transporter och täckning av golv mm som skydd vid ombyggnaden ingår Schakt: Gropbotten och schaktväggar rengörs Gäller även hissutrustning Omålade eller mörka väggar målas med vit färg Gropbotten ommålas med grå oljebeständig färg Schaktbelysning skall vara utförd med lysrörsarmaturer T5 2 x 28 w, snörtändning i schakt Befintliga ledningar, elkopplare, vägguttag får användas om elföreskrifter följs Indikeringslampa och elkopplare i maskinrum El-matning från befintlig utrustning Väggarnas färgton och belysning skall sammantaget uppnå ca 200 lux i medelvärde på korgtak Dörrar Efterlagning och målningsarbeten ingår i entreprenaden, där nya anropstablåer kommer på annan plats med hänsyn till EN81-70 Maskinrum mm: Belysningsarmaturer uppgraderas så god arbetsbelysning erhålls min 200 lux i medelvärde Belysning skall vara utförd med lysrörsarmaturer Nya armaturer skall vara T5 2 x 28 W Väggar och golv rengörs Eventuella skador vid ombyggnaden bättringsmålas Golv ommålas med oljebeständig färg Hål mot schakt röktätas Ombyggnaden av hissen omfattar i huvudsak: Befintlig Hiss byggs om med nytt apparatskåp och maskineri Korg förses med korgdörr Nya tablåer monteras Befintliga slagdörrar används All el byts ut Se följande beskrivning

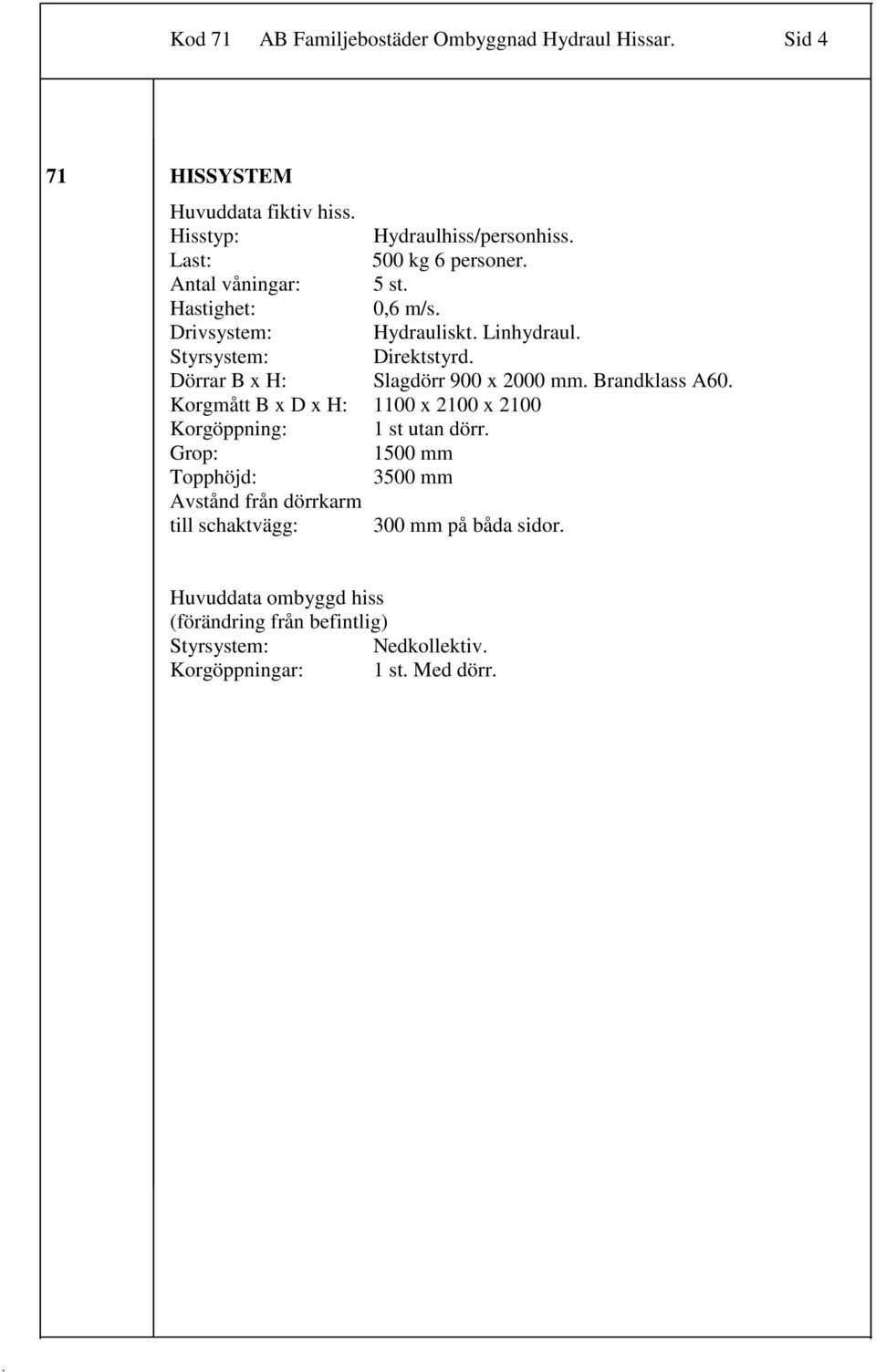

4 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 4 71 HISSYSTEM Huvuddata fiktiv hiss Hisstyp: Hydraulhiss/personhiss Last: 500 kg 6 personer Antal våningar: 5 st Hastighet: 0,6 m/s Drivsystem: Hydrauliskt Linhydraul Styrsystem: Direktstyrd Dörrar B x H: Slagdörr 900 x 2000 mm Brandklass A60 Korgmått B x D x H: 1100 x 2100 x 2100 Korgöppning: 1 st utan dörr Grop: 1500 mm Topphöjd: 3500 mm Avstånd från dörrkarm till schaktvägg: 300 mm på båda sidor Huvuddata ombyggd hiss (förändring från befintlig) Styrsystem: Nedkollektiv Korgöppningar: 1 st Med dörr

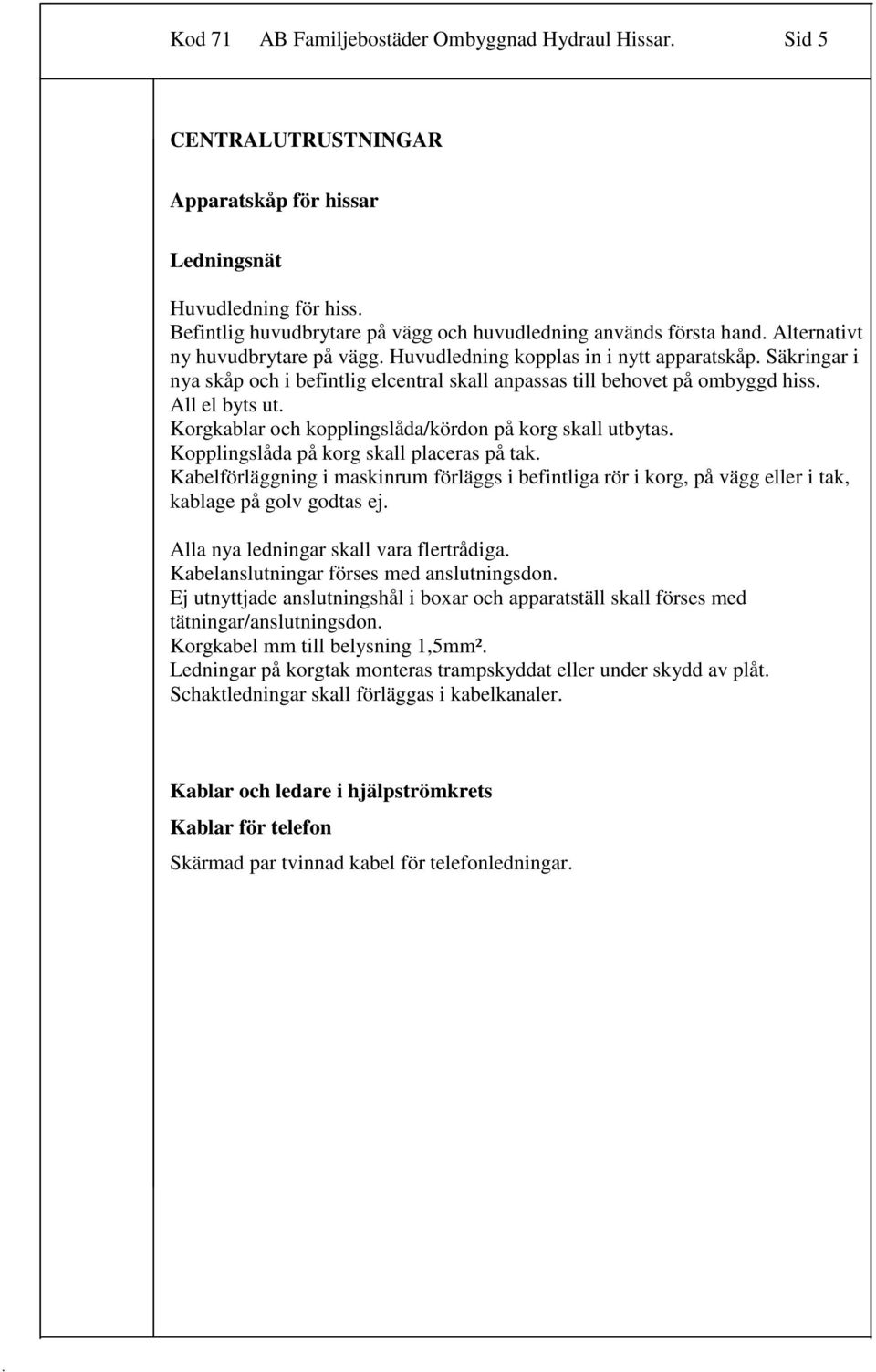

5 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 5 CENTRALUTRUSTNINGAR Apparatskåp för hissar Ledningsnät Huvudledning för hiss Befintlig huvudbrytare på vägg och huvudledning används första hand Alternativt ny huvudbrytare på vägg Huvudledning kopplas in i nytt apparatskåp Säkringar i nya skåp och i befintlig elcentral skall anpassas till behovet på ombyggd hiss All el byts ut Korgkablar och kopplingslåda/kördon på korg skall utbytas Kopplingslåda på korg skall placeras på tak Kabelförläggning i maskinrum förläggs i befintliga rör i korg, på vägg eller i tak, kablage på golv godtas ej Alla nya ledningar skall vara flertrådiga Kabelanslutningar förses med anslutningsdon Ej utnyttjade anslutningshål i boxar och apparatställ skall förses med tätningar/anslutningsdon Korgkabel mm till belysning 1,5mm² Ledningar på korgtak monteras trampskyddat eller under skydd av plåt Schaktledningar skall förläggas i kabelkanaler Kablar och ledare i hjälpströmkrets Kablar för telefon Skärmad par tvinnad kabel för telefonledningar

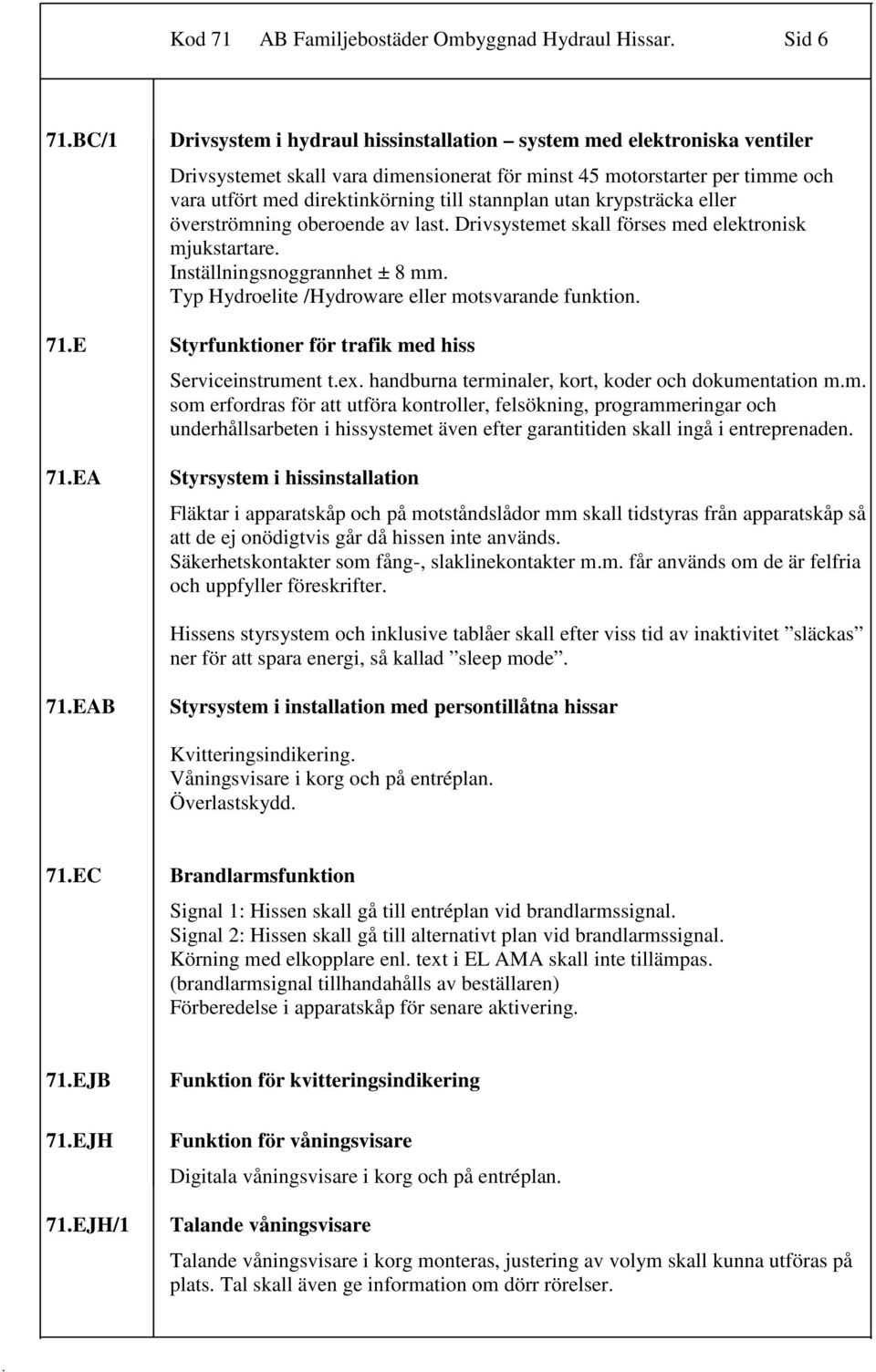

6 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 6 71BC/1 Drivsystem i hydraul hissinstallation system med elektroniska ventiler Drivsystemet skall vara dimensionerat för minst 45 motorstarter per timme och vara utfört med direktinkörning till stannplan utan krypsträcka eller överströmning oberoende av last Drivsystemet skall förses med elektronisk mjukstartare Inställningsnoggrannhet ± 8 mm Typ Hydroelite /Hydroware eller motsvarande funktion 71E Styrfunktioner för trafik med hiss Serviceinstrument tex handburna terminaler, kort, koder och dokumentation mm som erfordras för att utföra kontroller, felsökning, programmeringar och underhållsarbeten i hissystemet även efter garantitiden skall ingå i entreprenaden 71EA Styrsystem i hissinstallation Fläktar i apparatskåp och på motståndslådor mm skall tidstyras från apparatskåp så att de ej onödigtvis går då hissen inte används Säkerhetskontakter som fång-, slaklinekontakter mm får används om de är felfria och uppfyller föreskrifter Hissens styrsystem och inklusive tablåer skall efter viss tid av inaktivitet släckas ner för att spara energi, så kallad sleep mode 71EAB Styrsystem i installation med persontillåtna hissar Kvitteringsindikering Våningsvisare i korg och på entréplan Överlastskydd 71EC Brandlarmsfunktion Signal 1: Hissen skall gå till entréplan vid brandlarmssignal Signal 2: Hissen skall gå till alternativt plan vid brandlarmssignal Körning med elkopplare enl text i EL AMA skall inte tillämpas (brandlarmsignal tillhandahålls av beställaren) Förberedelse i apparatskåp för senare aktivering 71EJB 71EJH 71EJH/1 Funktion för kvitteringsindikering Funktion för våningsvisare Digitala våningsvisare i korg och på entréplan Talande våningsvisare Talande våningsvisare i korg monteras, justering av volym skall kunna utföras på plats Tal skall även ge information om dörr rörelser

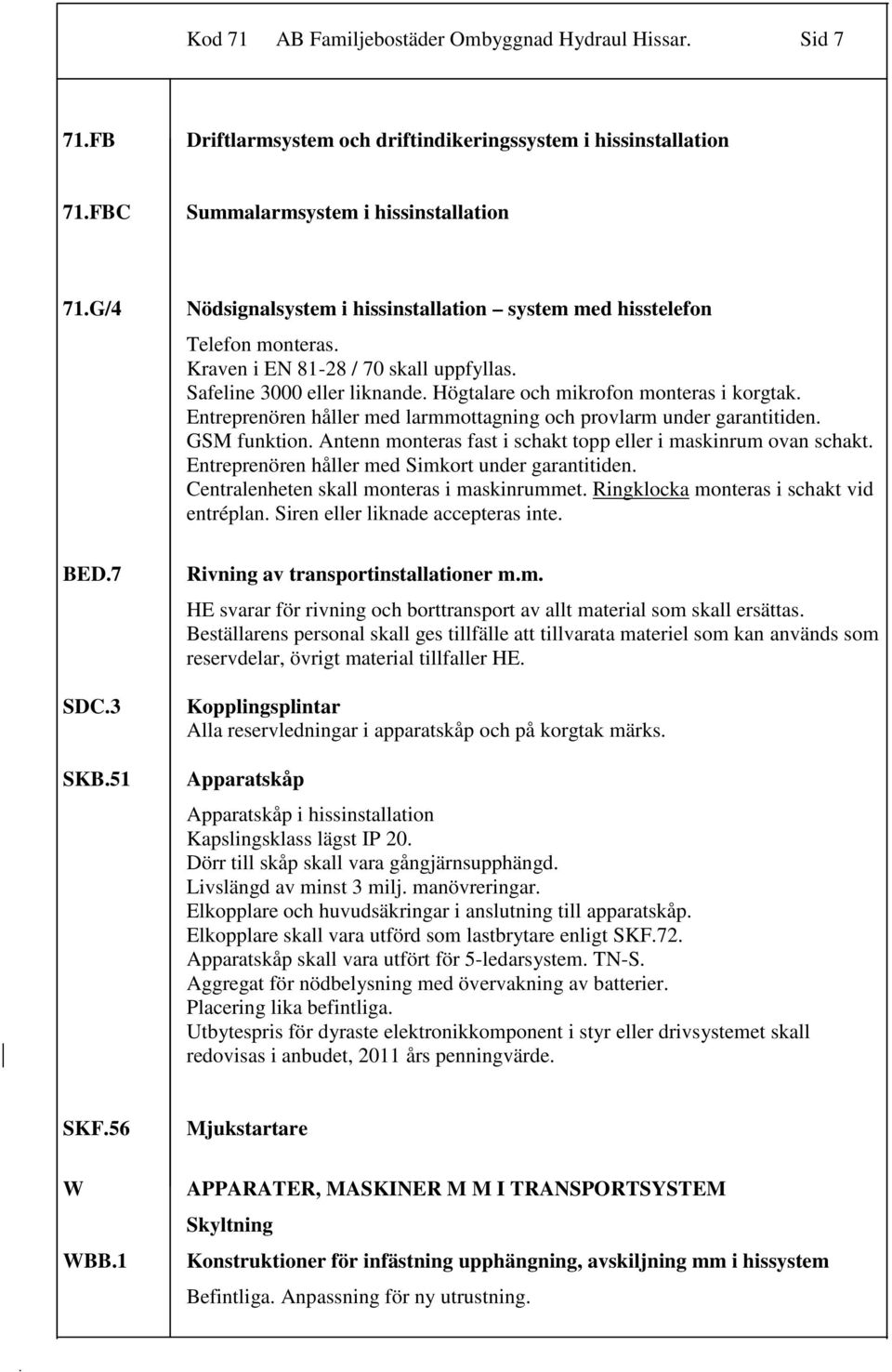

7 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 7 71FB Driftlarmsystem och driftindikeringssystem i hissinstallation 71FBC Summalarmsystem i hissinstallation 71G/4 Nödsignalsystem i hissinstallation system med hisstelefon Telefon monteras Kraven i EN / 70 skall uppfyllas Safeline 3000 eller liknande Högtalare och mikrofon monteras i korgtak Entreprenören håller med larmmottagning och provlarm under garantitiden GSM funktion Antenn monteras fast i schakt topp eller i maskinrum ovan schakt Entreprenören håller med Simkort under garantitiden Centralenheten skall monteras i maskinrummet Ringklocka monteras i schakt vid entréplan Siren eller liknade accepteras inte BED7 SDC3 SKB51 Rivning av transportinstallationer mm HE svarar för rivning och borttransport av allt material som skall ersättas Beställarens personal skall ges tillfälle att tillvarata materiel som kan används som reservdelar, övrigt material tillfaller HE Kopplingsplintar Alla reservledningar i apparatskåp och på korgtak märks Apparatskåp Apparatskåp i hissinstallation Kapslingsklass lägst IP 20 Dörr till skåp skall vara gångjärnsupphängd Livslängd av minst 3 milj manövreringar Elkopplare och huvudsäkringar i anslutning till apparatskåp Elkopplare skall vara utförd som lastbrytare enligt SKF72 Apparatskåp skall vara utfört för 5-ledarsystem TN-S Aggregat för nödbelysning med övervakning av batterier Placering lika befintliga Utbytespris för dyraste elektronikkomponent i styr eller drivsystemet skall redovisas i anbudet, 2011 års penningvärde SKF56 W WBB1 Mjukstartare APPARATER, MASKINER M M I TRANSPORTSYSTEM Skyltning Konstruktioner för infästning upphängning, avskiljning mm i hissystem Befintliga Anpassning för ny utrustning

8 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 8 WBC1 Stållinor till hiss Befintliga Lin infästningar och linspänning justeras Linor smörjs WBC31 Lyftcylindrar till hydraulhiss Befintlig cylinder renoveras med nya tätningar och förses med slangbrottsventil Ny slang till maskineri monteras WBD1 WBD3 Gejder i hisschakt Befintliga Rengörs och fästen kontrolldras Skarvar och fångmärken putsas Vid krokiga gejder skall dessa riktas Brytskivor i hisschakt och maskinrum Befintlig brytskiva i schakt används Rengörs WBD4 WBE1 WBE3 WBE4 WBE511 WBF1 WBF16 Gropstege Gropstege anpassas för ny utrustning Fångare, nedfartsspärrar m m Rengörs och justeras Buffertar Befintliga buffertar höjs så största räddningsutrymme erhålls Överlastdon Nytt vågdon monteras Vågdon skall vara elektroniskt Enkel kontroll vid besiktning skall kunna utföras utan vikter motsvarande märklast Stängningskraftbegränsare i dörrmaskineri Hissmaskinerier Drivaggregat Pumpaggregat till hydraulhiss Ljuddämpare WBF1611 Elektroniska ventiler Typ Hydroelite /Hydroware eller motsvarande

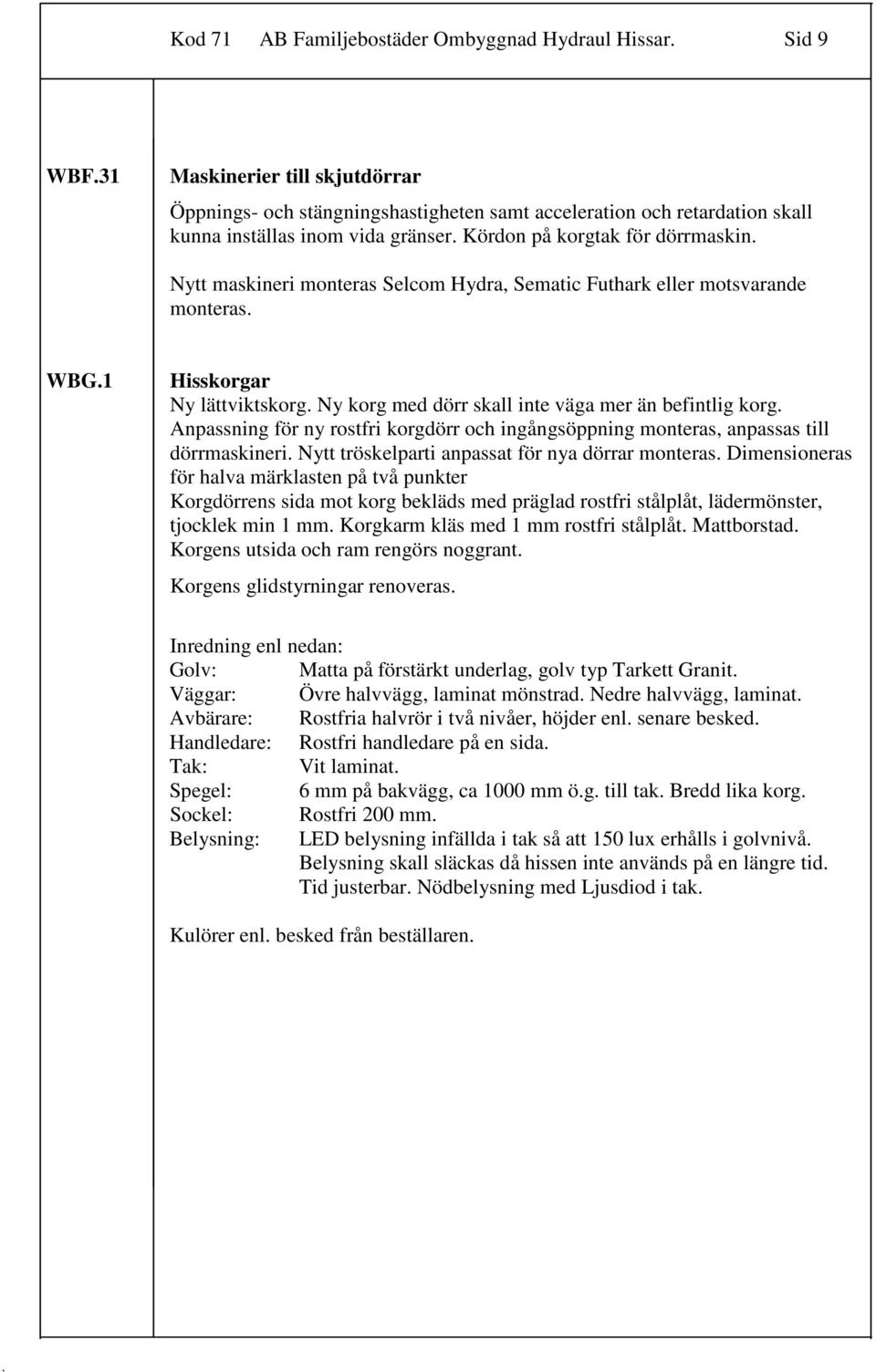

9 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 9 WBF31 Maskinerier till skjutdörrar Öppnings- och stängningshastigheten samt acceleration och retardation skall kunna inställas inom vida gränser Kördon på korgtak för dörrmaskin Nytt maskineri monteras Selcom Hydra, Sematic Futhark eller motsvarande monteras WBG1 Hisskorgar Ny lättviktskorg Ny korg med dörr skall inte väga mer än befintlig korg Anpassning för ny rostfri korgdörr och ingångsöppning monteras, anpassas till dörrmaskineri Nytt tröskelparti anpassat för nya dörrar monteras Dimensioneras för halva märklasten på två punkter Korgdörrens sida mot korg bekläds med präglad rostfri stålplåt, lädermönster, tjocklek min 1 mm Korgkarm kläs med 1 mm rostfri stålplåt Mattborstad Korgens utsida och ram rengörs noggrant Korgens glidstyrningar renoveras Inredning enl nedan: Golv: Matta på förstärkt underlag, golv typ Tarkett Granit Väggar: Övre halvvägg, laminat mönstrad Nedre halvvägg, laminat Avbärare: Rostfria halvrör i två nivåer, höjder enl senare besked Handledare: Rostfri handledare på en sida Tak: Vit laminat Spegel: 6 mm på bakvägg, ca 1000 mm ög till tak Bredd lika korg Sockel: Rostfri 200 mm Belysning: LED belysning infällda i tak så att 150 lux erhålls i golvnivå Belysning skall släckas då hissen inte används på en längre tid Tid justerbar Nödbelysning med Ljusdiod i tak Kulörer enl besked från beställaren

10 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 10 WBH1 Schaktdörrar Befintliga slagdörrar renoveras så god funktion erhålls: Gångjärn: Returfjäder: Lås: Dörrkontakter: Tryckplåtar: Dörrbroms: Övrigt: Renoveras på entréplan Övriga, rengörs och smörjs, höjd på dörr justeras Smörjs Nya lås av metall monteras Nya kontakter med dold funktion monteras Tryckplåt med planbeteckningar monteras Nya tryckplåtar nitas i hörn Fastdrages och justeras, skadade trissor byts ut Anslagsgummin kompletteras WBJ MANÖVERDON OCH INDIKERINGSDON I HISSYSTEM Nya tablåer monteras Placering och utformning av anrop och korgtablåer enl EN Samtliga skruv skall vara vandalsäkra Typ Kone Shield eller motsvarande Material- och varuföreskrifter Täcklock Nya tablåer i massiv rostfri stålplåt våtslipat 180 Korgtablå skall på korgens utsida vara täckt med plåt Anpassning av lock och anslutningsplåtar på stannplan för detta Indikeringsdon WBJ111 Tryckknappar till korg- och schaktdörrar WBJ42 WBJ41 WBJ43 WBY1 Stannplansindikatorer i hisskorg Stannplansindikatorer vid schaktdörr På entréplan Stannplansindikatorer i hissmaskinrum Bärlinor färgmärks så de visar när hisskorgen är inom stannplanszon Alternativt indikering i apparatskåp om den syns från maskineri Verktyg o d till hiss Kompletteras erforderligt

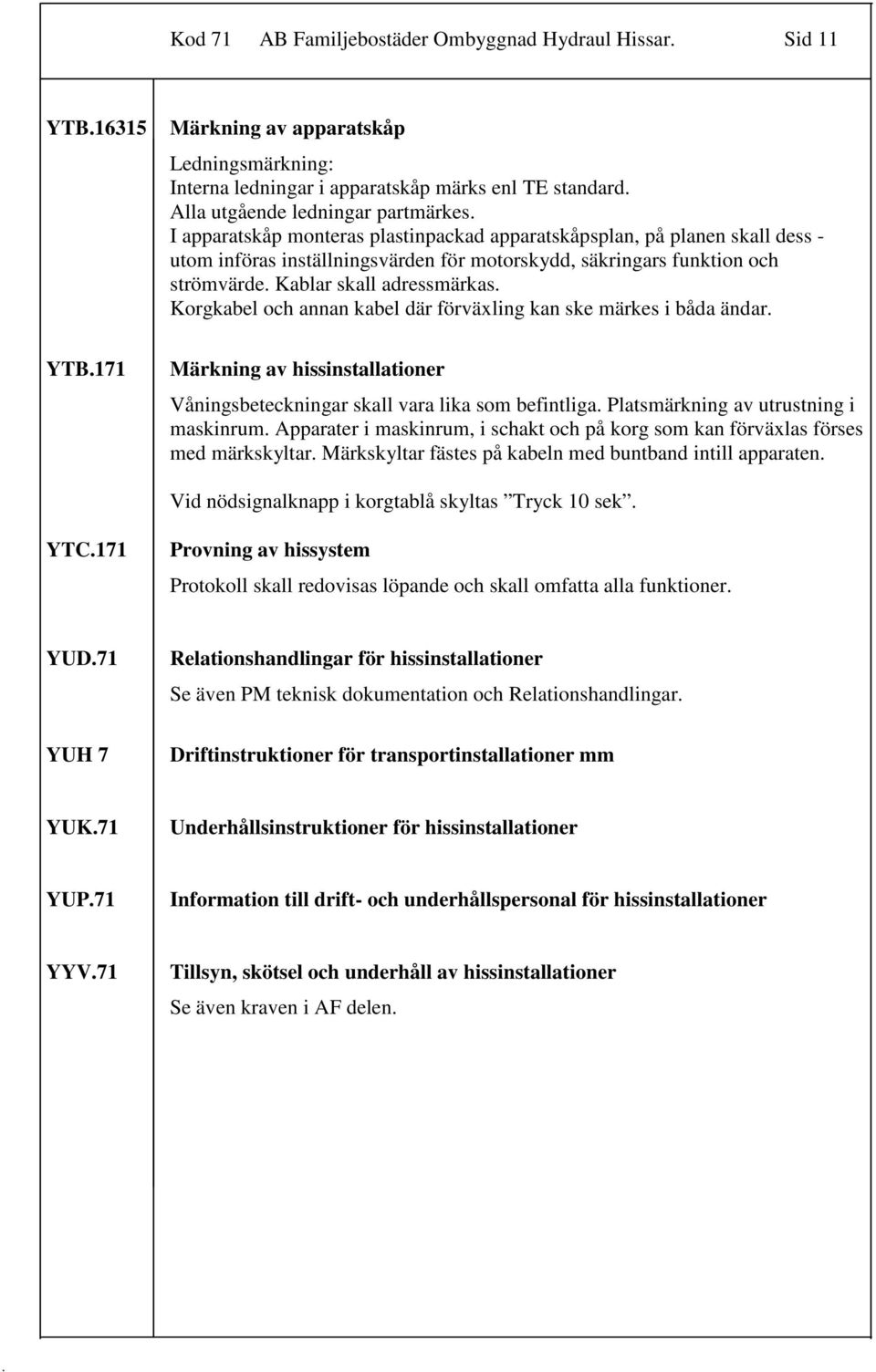

11 Kod 71 AB Familjebostäder Ombyggnad Hydraul Hissar Sid 11 YTB16315 Märkning av apparatskåp Ledningsmärkning: Interna ledningar i apparatskåp märks enl TE standard Alla utgående ledningar partmärkes I apparatskåp monteras plastinpackad apparatskåpsplan, på planen skall dess - utom införas inställningsvärden för motorskydd, säkringars funktion och strömvärde Kablar skall adressmärkas Korgkabel och annan kabel där förväxling kan ske märkes i båda ändar YTB171 Märkning av hissinstallationer Våningsbeteckningar skall vara lika som befintliga Platsmärkning av utrustning i maskinrum Apparater i maskinrum, i schakt och på korg som kan förväxlas förses med märkskyltar Märkskyltar fästes på kabeln med buntband intill apparaten Vid nödsignalknapp i korgtablå skyltas Tryck 10 sek YTC171 Provning av hissystem Protokoll skall redovisas löpande och skall omfatta alla funktioner YUD71 Relationshandlingar för hissinstallationer Se även PM teknisk dokumentation och Relationshandlingar YUH 7 Driftinstruktioner för transportinstallationer mm YUK71 Underhållsinstruktioner för hissinstallationer YUP71 Information till drift- och underhållspersonal för hissinstallationer YYV71 Tillsyn, skötsel och underhåll av hissinstallationer Se även kraven i AF delen
