Limmaskin för applicering av SikaBond AT-82

Transkript

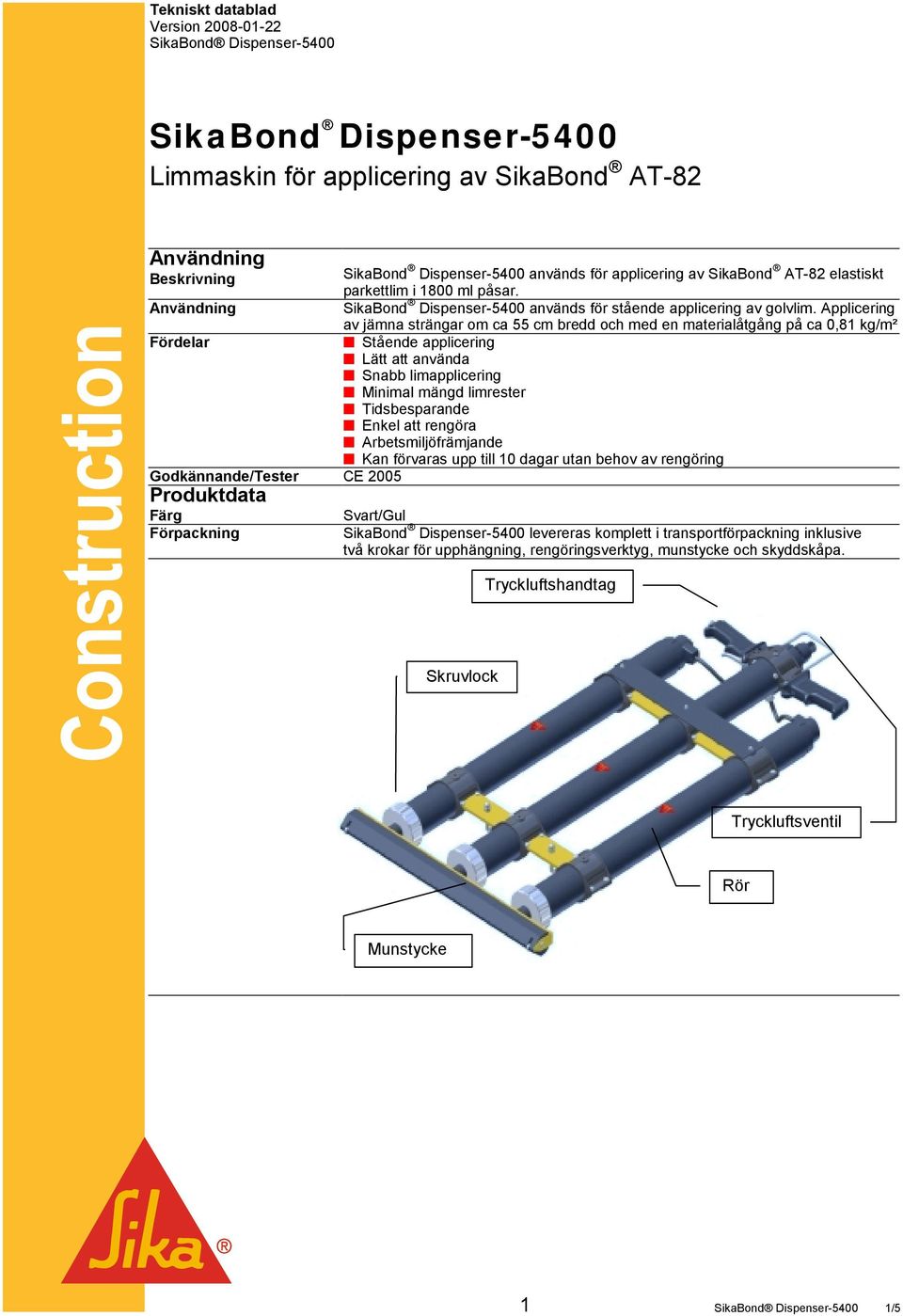

1 Tekniskt datablad Version SikaBond Dispenser-5400 SikaBond Dispenser-5400 Limmaskin för applicering av SikaBond AT-82 Användning Beskrivning SikaBond Dispenser-5400 används för applicering av SikaBond AT-82 elastiskt parkettlim i 1800 ml påsar. Användning SikaBond Dispenser-5400 används för stående applicering av golvlim. Applicering av jämna strängar om ca 55 cm bredd och med en materialåtgång på ca 0,81 kg/m² Fördelar Stående applicering Lätt att använda Snabb limapplicering Minimal mängd limrester Tidsbesparande Enkel att rengöra Arbetsmiljöfrämjande Kan förvaras upp till 10 dagar utan behov av rengöring Godkännande/Tester CE 2005 Produktdata Färg Förpackning Svart/Gul SikaBond Dispenser-5400 levereras komplett i transportförpackning inklusive två krokar för upphängning, rengöringsverktyg, munstycke och skyddskåpa. Tryckluftshandtag Skruvlock Tryckluftsventil Rör Munstycke 1 SikaBond Dispenser /5

2 Systeminformation Appliceringsdetaljer/ Förberedelse Beräknad åtgång Maskinfunktion Laddning av material i maskinen Tryckluftkompressor: Tryckluft 10 bar, SikaBond Dispenser behöver 5 till 8 bar Kapacitet ca 200 liter/min Fylld maskin 3 ggr 1800 ml tot 5400 ml Ca 6,9 kg räcker till ca 8,5 m² vid en förbrukning på 0,81 kg/m². Maskinen applicerar ca 55 cm i bredd. En laddning räcker till ca 15 löpmeter. Applicera upphängningskrokarna för enklaste arbetsmiljö. Häng maskinen med munstycket upp. Lossa de tre skruvlocken och avlägsna munstycket. Fyll tuberna med nya påsar 1 st i varje rör. 2 SikaBond Dispenser /5

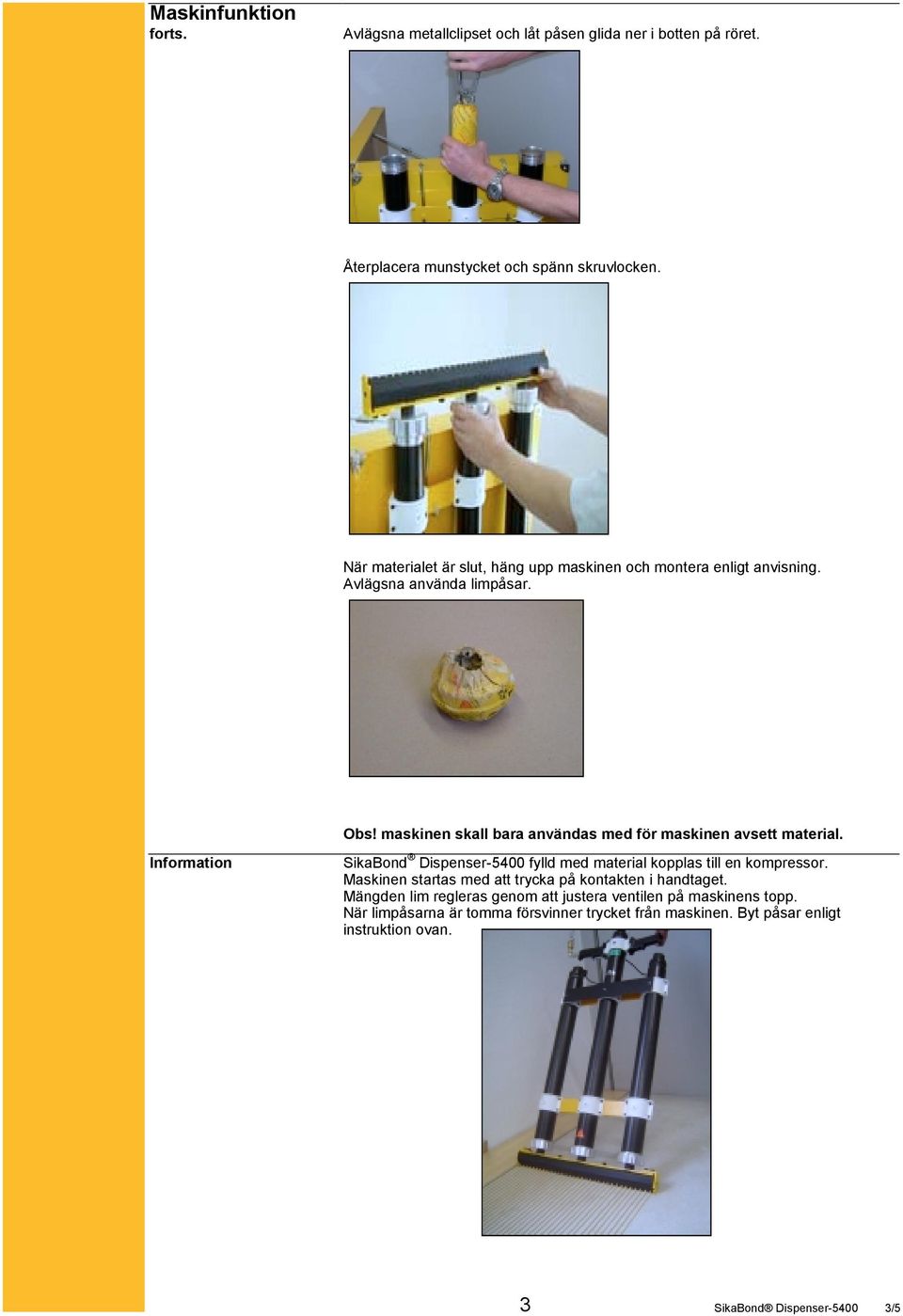

3 Maskinfunktion forts. Avlägsna metallclipset och låt påsen glida ner i botten på röret. Återplacera munstycket och spänn skruvlocken. När materialet är slut, häng upp maskinen och montera enligt anvisning. Avlägsna använda limpåsar. Obs! maskinen skall bara användas med för maskinen avsett material. Information SikaBond Dispenser-5400 fylld med material kopplas till en kompressor. Maskinen startas med att trycka på kontakten i handtaget. Mängden lim regleras genom att justera ventilen på maskinens topp. När limpåsarna är tomma försvinner trycket från maskinen. Byt påsar enligt instruktion ovan. 3 SikaBond Dispenser /5

4 Applicering Rengöring av verktyg Vid längre arbetsuppehåll Mer än 10 dagar Frigör de båda bottenskruvarna, två på varje sida av munstycket. Dra loss det vinklade ändpartiet genom att dra det rakt ut på sidan. Var noga med att gummipackningen följer med ut. Tryck rensstången sakta från en sida till den andra och pressa ut limrester ur munstycket. Rikta maskinen nedåt vid detta moment för att undvika att lim pressas ut genom hålen och förorenar i onödan. Rengör därefter två gånger genom att pressa en fuktad rengöringsduk genom munstycket. Det är lämpligt att fukta duken med Sika Remover-208 eller att använda Sika Handclean servetter. Efter rengöring återmonteras delarna och maskinen är klar för användning. Var noga med att de båda gummipackningarna kommer korrekt på plats. Eventuella limrester kan enkelt tas bort efter härdning. Se bild nedan. 4 SikaBond Dispenser /5

5 Reservdelar Reservdelslista Artikel nummer 3XS035 7XS023 7XS031 2P1049 7A1070 7XS022 3XC011 7XS024 7XS030 7XS029 7A3032 7A1504 2S2150 7XS026 7XS025 7XS021 Artikel beskrivning Ersättningsmunstycke, frontstycke enbart Ersättningsmunstycke, komplett Ersättningsmunstycke, bakstycke enbart Tryckplatta, frontstycke Tryckkolv komplett Rengöringsstång Skyddshuv Tubstöd, nedre fäste, komplett för 3 tuber Tryckhandtag inklusive fäste Tubstöd övre fäste Ljuddämpare Tryckregulator 8,5 bar Tryckreglering, platta Tryckregulator skydd inklusive skruvar Ändparti, metall för munstrycke komplett Service paket Hälsa & Miljö Hälsa & Miljö Lagstiftning Se separat säkerhetsdatablad. Informationen och i synnerhet rekommendationerna avseende applikation och slutanvändning av Sikaprodukterna lämnas i god tro baserat på Sikas nuvarande kunskap och erfarenhet av produkterna när dessa lagras, hanteras och används under normala förhållanden på ett korrekt sätt. I praktiken kan differenserna i material, underlag och den aktuella platsen variera på sådant sätt att ingen garanti vad gäller användbarhet eller lämplighet för ett visst ändamål kan lämnas. Med hänsyn härtill kan något rättsligt ansvar av vad slag det må vara varken härledas från denna information eller från någon skriftlig rekommendation eller i övrigt beträffande produkten lämnade råd. Hänsyn måste vid användningen även tas till tredje mans ägande och andra eventuella rättigheter. Alla order accepteras under förutsättningen av att Sikas aktuella försäljnings- och leveransbestämmelser är gällande. Användaren skall alltid använda sig av den senaste utgåvan av den aktuella produktens tekniska datablad, vilket kan erhållas vid förfrågan eller på hemsidan Sika Sverige AB Domnarvsgatan 15 Box 8061 SE Spånga Sverige Tel Fax SikaBond Dispenser /5
