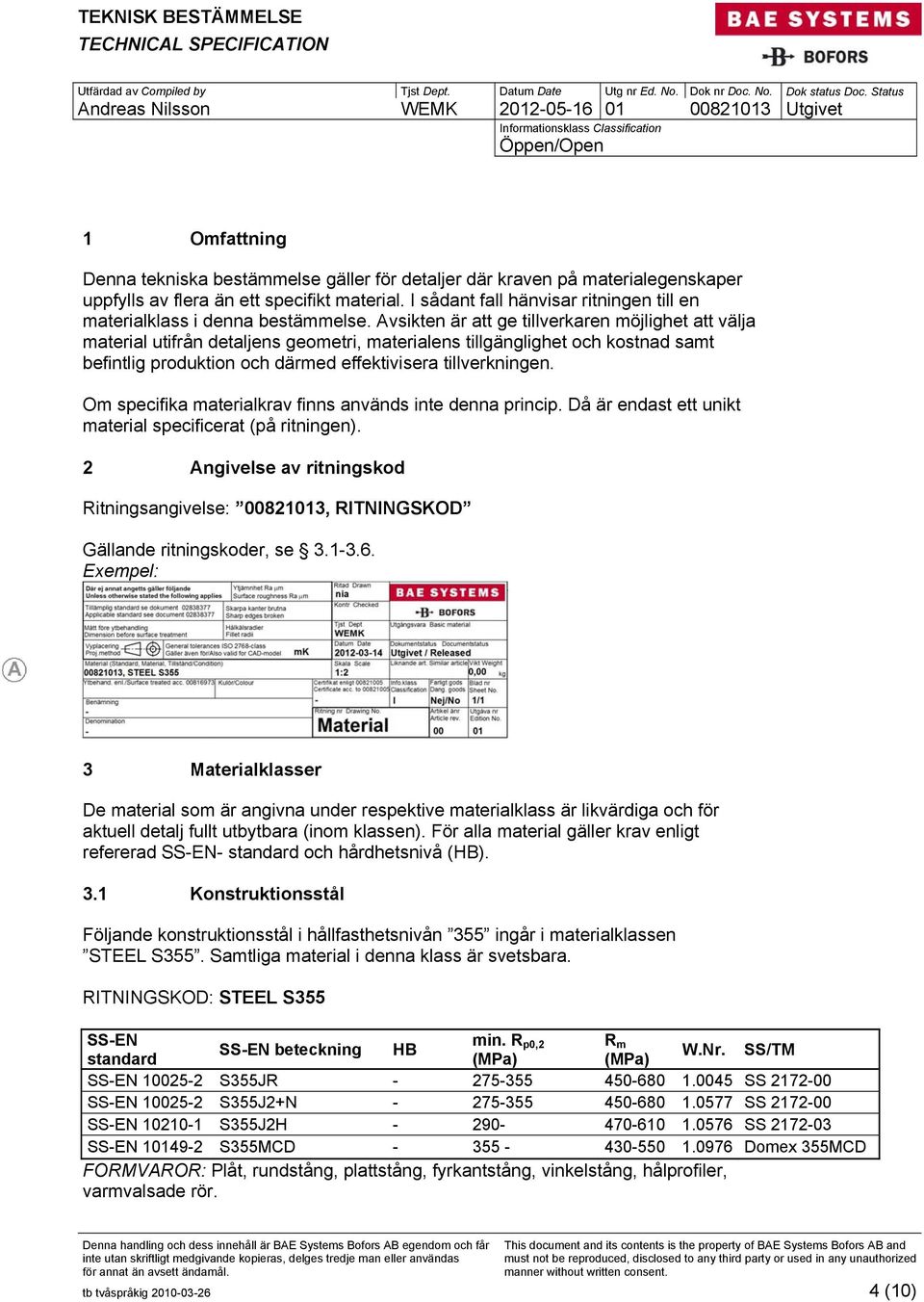

4 1 Omfattning Denna tekniska bestämmelse gäller för detaljer där kraven på materialegenskaper uppfylls av flera än ett specifikt material. I sådant fall hänvisar ritningen till en materialklass i denna bestämmelse. Avsikten är att ge tillverkaren möjlighet att välja material utifrån detaljens geometri, materialens tillgänglighet och kostnad samt befintlig produktion och därmed effektivisera tillverkningen. Om specifika materialkrav finns används inte denna princip. Då är endast ett unikt material specificerat (på ritningen). 2 Angivelse av ritningskod Ritningsangivelse: , RITNINGSKOD Gällande ritningskoder, se Exempel: 3 Materialklasser De material som är angivna under respektive materialklass är likvärdiga och för aktuell detalj fullt utbytbara (inom klassen). För alla material gäller krav enligt refererad - och hårdhetsnivå (HB). 3.1 Konstruktionsstål Följande konstruktionsstål i hållfasthetsnivån 355 ingår i materialklassen STEEL S355. Samtliga material i denna klass är svetsbara. RITNINGSKOD: STEEL S355 beteckning HB S355JR SS S355J2+N SS S355J2H SS S355MCD Domex 355MCD FORMVAROR: Plåt, rundstång, plattstång, fyrkantstång, vinkelstång, hålprofiler, varmvalsade rör. tb tvåspråkig (10)

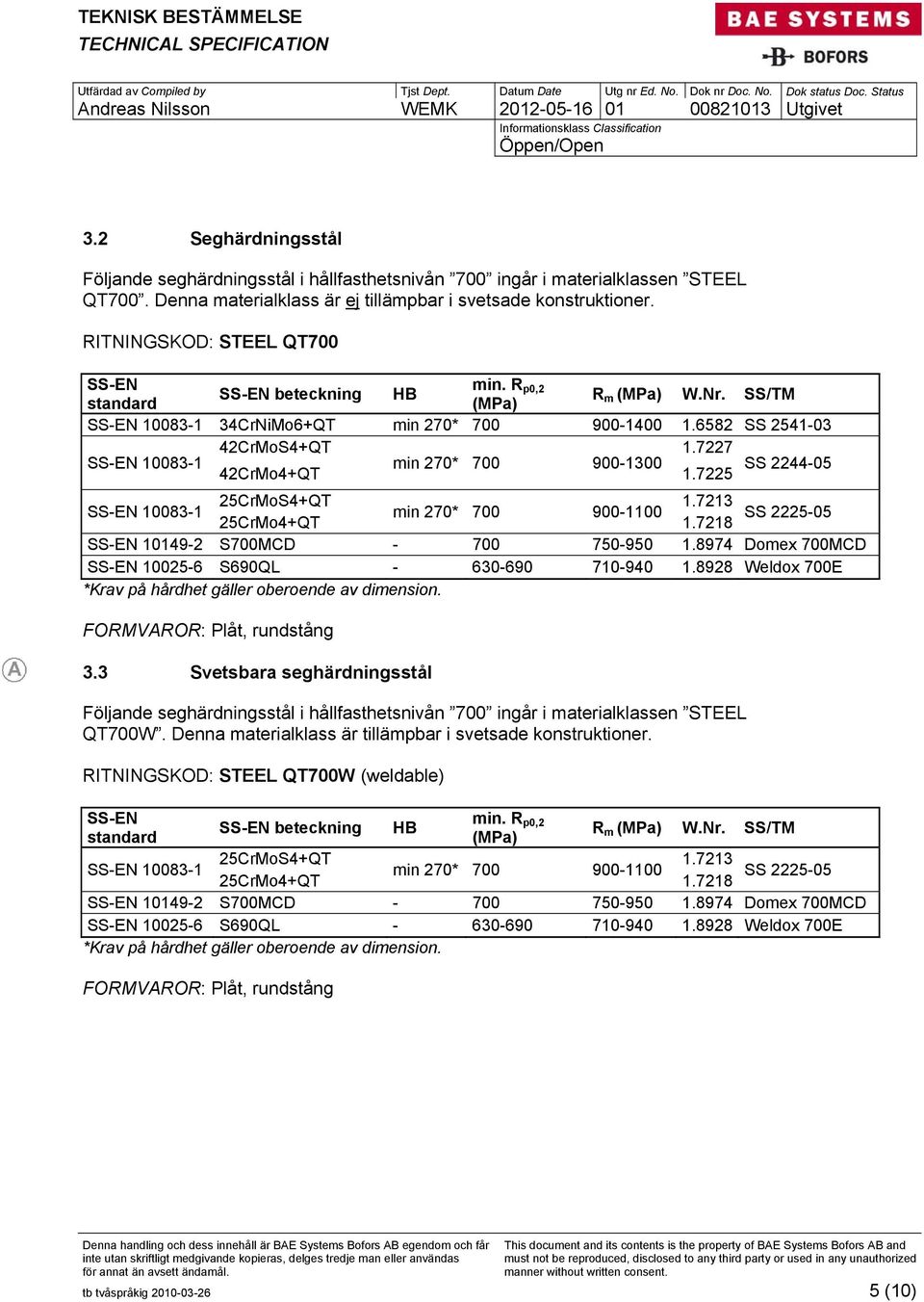

5 3.2 Seghärdningsstål Följande seghärdningsstål i hållfasthetsnivån 700 ingår i materialklassen STEEL QT700. Denna materialklass är ej tillämpbar i svetsade konstruktioner. RITNINGSKOD: STEEL QT700 beteckning HB p0,2 R m CrNiMo6+QT min 270* SS CrMoS4+QT min 270* SS CrMo4+QT CrMoS4+QT min 270* SS CrMo4+QT S700MCD Domex 700MCD S690QL Weldox 700E *Krav på hårdhet gäller oberoende av dimension. FORMVAROR: Plåt, rundstång 3.3 Svetsbara seghärdningsstål Följande seghärdningsstål i hållfasthetsnivån 700 ingår i materialklassen STEEL QT700W. Denna materialklass är tillämpbar i svetsade konstruktioner. RITNINGSKOD: STEEL QT700W (weldable) beteckning HB p0,2 R m CrMoS4+QT min 270* SS CrMo4+QT S700MCD Domex 700MCD S690QL Weldox 700E *Krav på hårdhet gäller oberoende av dimension. FORMVAROR: Plåt, rundstång tb tvåspråkig (10)

6 3.4 Syrafasta rostfria stål Följande syrafasta rostfria stål i korrosionsklass A4 ingår i materialklassen STAINLESS STEEL A4. Samtliga material i denna klass är svetsbara. RITNINGSKOD: STAINLESS STEEL A4 beteckning HB X3CrNiMo AT max SS X2CrNiMo AT max SS FORMVAROR: Plåt, rundstång, rör 3.5 Duplexa rostfria stål Följande ferrit-austenitiska stål ingår i materialklassen STAINLESS STEEL DPX. Samtliga material i denna klass är svetsbara. RITNINGSKOD: STAINLESS STEEL DPX beteckning HB X3CrNiMon AT max SS X2CrNiMon AT max SS X2CrNiMon AT max LDX 2101 FORMVAROR: Plåt, rundstång 3.6 Aluminiumplattor 5083 Denna materialkategori innehåller gjutna platta produkter i aluminium med mycket god skärbarhet. Materialet är ej iserat utan flera varunamn finns för motsvarande produkter i legering EN AW Följande exempel är material som uppfyller kraven i Ritningsangivelse: Aluminium HB beteckning - EN AW 5083 (70) Alca 5 - EN AW 5083 (70) Plancast FORMVAROR: Plåt tb tvåspråkig (10)

7 Table of contents Page No. 1 Scope Drawing code notation Material grades Structural steels Steels for quenching and tempering Weldable steels for quenching and tempering Acid-proof stainless steels Duplex stainless steels Aluminium plates tb tvåspråkig (10)

8 1 Scope This technical specification applies to articles of which more than one material fulfils the requirements. If that is the case, then the drawing refers to a material grade in this specification. The intention is to make it possible for the manufacturer to select material with respect to the article s geometry, the availability and price of the material, on-going production, which in the end means higher efficiency in the production. If there is a specific set of requirements, then this principle is not applicable. Instead one unique material has to be specified on the drawing. 2 Drawing code notation Drawing code notation: , DRAWING CODE Drawing codes, see Example: 3 Material grades All materials in each grade are equivalent and fully replaceable (within the same grade). Although, requirements in the specified s and level of hardness (HB) always applies. 3.1 Structural steels The material grade STEEL S355 includes the following structural steels of strength level 355. All materials in this grade are weldable. DRAWING CODE: STEEL S355 designation HB S355JR SS S355J2+N SS S355J2H SS S355MCD Domex 355MCD PRODUCT FORMS: Plates, bars, sections, tubes. tb tvåspråkig (10)

9 3.2 Steels for quenching and tempering The material grade STEEL QT700 includes the following quenched and tempered steels of strength level 700. This material grade shall not be used in welded parts. DRAWING CODE: STEEL QT700 designation HB p0,2 R m CrNiMo6+QT min 270* SS CrMoS4+QT min 270* SS CrMo4+QT CrMoS4+QT min 270* SS CrMo4+QT S700MCD Domex 700MCD S690QL Weldox 700E *Hardness requirement is independent of dimension. PRODUCT FORMS: Plates, bars. 3.3 Weldable steels for quenching and tempering The material grade STEEL QT700W includes the following quenched and tempered steels of strength level 700. All materials in this grade are weldable. DRAWING CODE: STEEL QT700W (weldable) designation HB p0,2 R m CrMoS4+QT min 270* SS CrMo4+QT S700MCD Domex 700MCD S690QL Weldox 700E *Hardness requirement is independent of dimension. PRODUCT FORMS: Plates, bars. tb tvåspråkig (10)

10 3.4 Acid-proof stainless steels The material grade STAINLESS STEEL A4 includes the following acid-proof stainless steels. All materials in this grade are weldable. DRAWING CODE: STAINLESS STEEL A4 designation HB X3CrNiMo AT max SS X2CrNiMo AT max SS PRODUCT FORMS: Plates, bars, tubes. 3.5 Duplex stainless steels The material grade STAINLESS STEEL DPX includes the following austenitic-ferritic stainless steels. All materials in this grade are weldable. DRAWING CODE: STAINLESS STEEL DPX designation HB X3CrNiMon AT max SS X2CrNiMon AT max SS X2CrNiMon AT max LDX 2101 PRODUCT FORMS: Plates, bars. 3.6 Aluminium plates 5083 This category of material covers casted flat aluminium products with excellent machinability. There is no for this kind of material instead there are many trademarks of similar products in alloy EN AW The examples below are materials that fulfil the requirements in Drawing code notation: Aluminium designation HB - EN AW 5083 (70) Alca 5 - EN AW 5083 (70) Plancast PRODUCT FORMS: Plates. tb tvåspråkig (10)
