SPIRALTRAPPOR HÄFLA BRUKS AB

Transkript

1 SPIRALTRAPPOR HÄFLA BRUKS AB

2

3 HÄFLA BRUK Tradition, kunskap och utveckling Avgörande för kvaliteten är kunskapen hos den som utför arbetet. Häfla Bruk grundades för över 300 år sedan och har producerat stålprodukter under en lång tid. Under den här tiden, fram till idag, har kunskap och erfarenhet tagits tillvara. Traditionen fortsätter, så du kan räkna med att vi kommer att leverera produkter av högsta kvalitet även i framtiden. Häfla Bruk är ett företag i stark utveckling med en enorm framåtanda. Effektivisering av maskiner och produktionsflöden samt produktutveckling är en naturlig del i det dagliga arbetet. Vi satsar även stora resurser på automatisering. Allt detta säkerställer att Häfla Bruk kan vara främst i alla led och leverera det bästa till dig. Har du speciella önskemål på utförande hjälper våra experter till med lösning och projektering. Här finns det egentligen inga begränsningar. Allt är möjligt. En av Häfla Bruks många stålprodukter är spiraltrappor. Att de är brandklassade, mindre riskfylla att gå i, ytsnåla och lätta att montera är bara några av fördelarna. Det finns flera varianter på spiraltrappor, i standardutförande kan de levereras snabbt eller så kan du beställa en spiraltrappa helt efter dina önskemål. Det är bara för dig att välja. Var ska din trappa användas och hur ska den se ut? 3

4 50 års erfarenhet av tillverkning av SPIRALTRAPPOR Häflas mångåriga erfarenhet och fortgående teknikutveckling borgar för att Häfla Bruks Spiraltrappor är bra val när Du vill ha en kvalitetssäkrad produkt och kort leveranstid. Häfla Bruks spiraltrappor är i stor utsträckning byggda på standarddetaljer för att kunna hålla hög kapacitet. Varmförzinkning i egen anläggning, vägg-i-vägg med tillverkningen bidrar till snabba leveranser. Häfla Bruks spiraltrappor är enkla att montera. Utförlig monterings-anvisning medföljer alltid leveransen. Om Du har speciella önskemål på utförande hjälper våra experter till med lösning och projektering. 4

5 Ytsnål Spiraltrappor har många fördelar gentemot raka trappor. De är ytsnåla, tar betydligt mindre golvyta i anspråk än en rak trappa och golvyta är kostsamt. De är enkla att montera och är utseendemässigt tilltalande. Stål tål Enklare kan det inte sägas. Det är också därför vi använder stål till våra spiraltrappor. En trappa som klarar stora påfrestningar, är stryktålig och ger minsta möjliga underhållskostnader. Häfla Bruks spiraltrappor är varmförzinkade, ett säkert skydd mot korrosion. Med steg av gallerdurk blir den dessutom»självstädande«. Den harmoniska rörelsen Gångriktningen i en spiraltrappa bör väljas så att av- och påstigning sker på ett naturligt sätt. Rörelsen i en spiraltrappa är kontinuerlig och bör som regel inte brytas av vilplan. 5

6 BRANDKLASSADE Välj rätt utrymningsväg Häfla Bruks spiraltrappor är brandklassade enligt R30. Brandprovet är utfört på SP, Sveriges Provnings- och Forskningsinstitut. Brandklassningen är en del i vårt typgodkännande (nr ). Komplett underlag om vårt brandprov kan beställas hos oss. Säker kommunikation Studier som gjorts vid Lunds Universitet visar att människor som går i en spiraltrappa håller i handledaren i större utsträckning än när de går i en rak trappa. Att gå i en spiraltrappa är alltså mindre riskfyllt. Tabellen visar i vilken omfattning försökspersonerna använde handledaren. Trapptyp Trappbredd % % % radie mm Normal Snabb Total Spiraltrappa U-trappa Rak trappa

7 Kombitrappor I vissa fall kan en kombination av spiraloch rak trappa vara den bästa lösningen. Det kan bero på tillgängligt utrymme eller läget på av- respektive påstigningen. Häfla Bruks kombitrappor kan tillverkas med rak trappdel i början, slutet eller i såväl början som slutet. Häfla bruks kombitrappor tillverkas med steg, räcke etc. enligt standard. Vindeltrappor Häfla Bruk vindeltrappor är avsedda att skruvas fast mot vägg. Vindeltrappa används vanligen i torn eller runt cisterner och kan byggas mot såväl konkava som konvexa ytor. Häfla Bruk vindeltrappor tillverkas vanligen med stegplan av gallerdurk. Lager-spiraltrappor med tio dagars leveranstid Häfla bruks spiraltrappor i de vanligaste utförandena finns nu på lager för snabb leverans. De kan levereras på tio arbetsdagar efter beställning, förutsatt att samtliga uppgifter på mått och utförande lämnas vid beställningstillfället. Trapporna är typgodkända och brandklassade enligt R30. 7

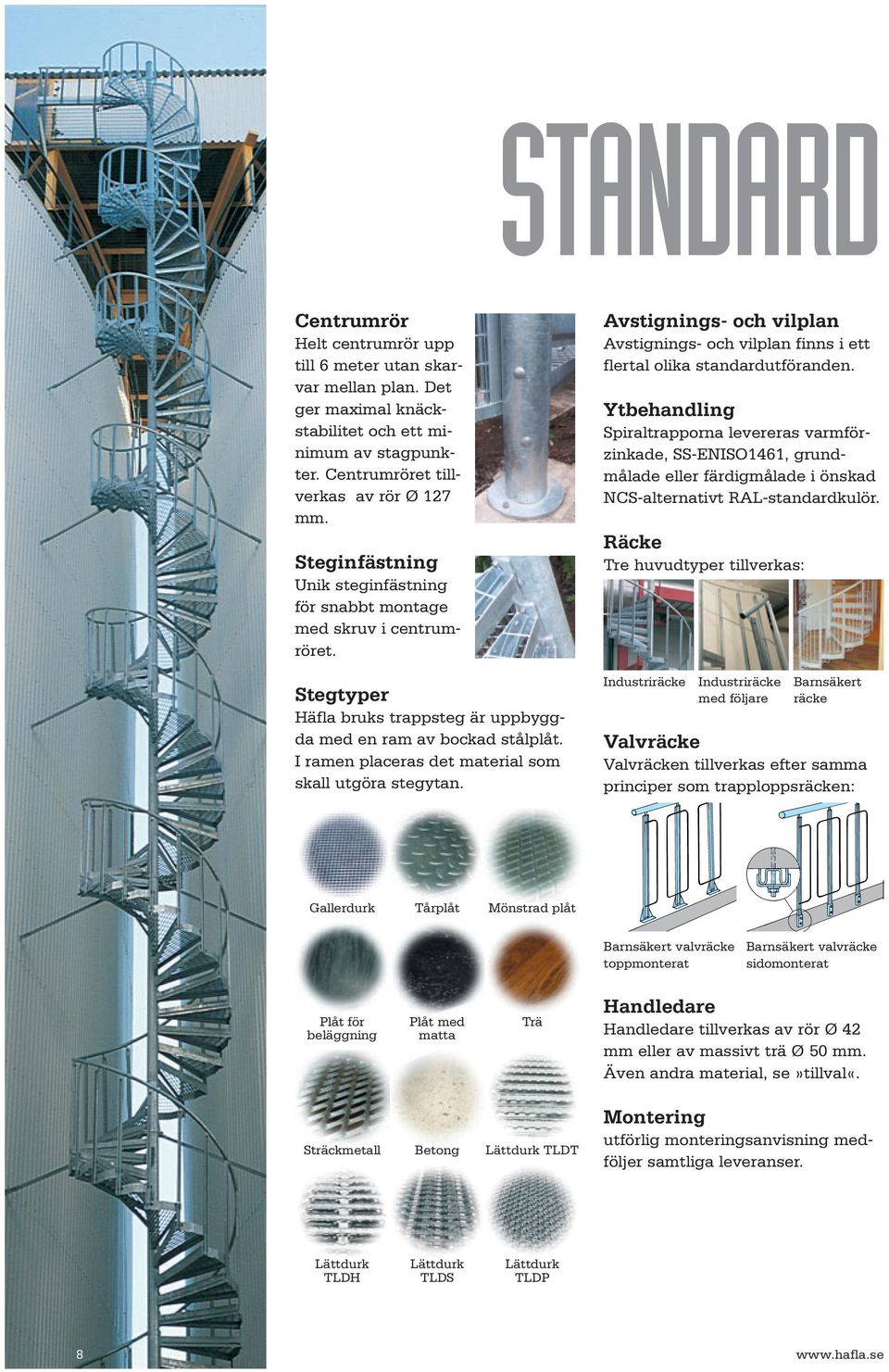

8 STANDARD Centrumrör Helt centrumrör upp till 6 meter utan skarvar mellan plan. Det ger maximal knäckstabilitet och ett minimum av stagpunkter. Centrumröret tillverkas av rör Ø 127 mm. Steginfästning Unik steginfästning för snabbt montage med skruv i centrumröret. Stegtyper Häfla bruks trappsteg är uppbyggda med en ram av bockad stålplåt. I ramen placeras det material som skall utgöra stegytan. Avstignings- och vilplan Avstignings- och vilplan finns i ett flertal olika standardutföranden. Ytbehandling Spiraltrapporna levereras varmförzinkade, SS-ENISO1461, grundmålade eller färdigmålade i önskad NCS-alternativt RAL-standardkulör. Räcke Tre huvudtyper tillverkas: Industriräcke Industriräcke Barnsäkert med följare räcke Valvräcke Valvräcken tillverkas efter samma principer som trapploppsräcken: Gallerdurk Tårplåt Mönstrad plåt Barnsäkert valvräcke toppmonterat Barnsäkert valvräcke sidomonterat Plåt för beläggning Plåt med matta Trä Handledare Handledare tillverkas av rör Ø 42 mm eller av massivt trä Ø 50 mm. Även andra material, se»tillval«. Sträckmetall Betong Lättdurk TLDT Montering utförlig monteringsanvisning medföljer samtliga leveranser. Lättdurk TLDH Lättdurk TLDS Lättdurk TLDP 8

9 OCH TILLVAL Specialsteg Specialsteg kan tillverkas enligt kundönskemål, t.ex. av sträckmetall, lättdurk, marmor, terrazzo-betong eller försänkt plåtsteg för ingjutning av betong alternativt beläggning med klinkers. Specialräcke/handledare Handledare kan tillverkas av rör i andra material t.ex. mässing, rostfritt eller aluminium. Även rektangulär trähandledare kan tillverkas. Räcket kan förses med glas- eller plåtkassetter, sträckmetall eller annan fyllning. Innerhandledare Normalt behövs inte innerhandledare eftersom centrumrörets diameter är 127 mm, vilket bedöms vara»lätt att gripa om«och därmed ersätter innerhandledare. På trappor med stor radie kan det vara motiverat med innerhandledare som då monteras på centrumröret. Extra handledare På trappor med större radier kan en extra handledare på höjden 900 mm monteras på räcket. Skyddsbur/grind För att förhindra obehöringa tillträde kan trappan förses med skyddsbur. Buren har dörr som är förberedd för lås typ ASSA. Buren görs normalt 2,25 meter hög och kan om önskemål finns, tillverkas i trappans hela höjd. 9

10 PROJEKTERING Normkrav och säkerhet: Boverkets Byggregler BBR 99, innehåller i avsnitt 8:232 krav på trappors mått och i avsnitt 8:2321 allmänna krav på säkerhet, räcken och ledstängers form. Stegdjup och steghöjd För trappa som utgör huvudkommunikation framgår mått av tabell på nästa sida. Steghöjden bör inte överskrida 200 mm, för vissa trappor 180 mm och stegdjupet skall vara minst 250 mm i gånglinjen. Dock tillåtes för spiraltrappor i en del utrymmen ett stegdjup på 230 mm. För trappor som inte är huvudkommunikation finns inga specificerade krav. Stegdjup Frihöjd Den fria höjden i trappan, får enligt BBR 99, 8:312, ej någonstans understiga 2,0 meter. Minsta måttet är från trapplanets undersida till det rakt underliggande trappsteget. Den fria höjden bestämmer minsta tillåtna steghöjd. Den fria höjden (F) kan beräknas ur formeln: F = (N n)h t Stegdjupet mäts i gånglinjen Barnsäkerhetskrav Krav på barnsäkerhet gäller i trappor där barn normalt uppehåller sig. Det betyder att t ex nödutrymningstrappa i en skola, där trappan inte nyttjas normalt inte heller omfattas av barnsäkerhetskraven i BBR 99. Steghöjd N = antal steg per varv n = antal stegdjup som planets storlek motsvarar h = steghöjd t = planets bygghöjd, ca 120 mm Om den fria höjden är mindre än 2,0 meter, så bör steghöjden ökas, antal steg per varv ökas, eller antalet stegdjup på planet minskas. F A B A Begränsade mått med hänsyn till barnsäkerhet. A får ej överstiga 100 mm och B högst 50 mm. Antal steg Planets storlek Minsta stegper varv i antal stegdjup höjd (mm) 13,5 2,

11 Häfla Bruks rekommendationer: Trappradier Minsta radie för praktiskt bruk En gående med mindre börda En gående med exempelvis resväska Två gående bär bårstol Två mötande, en med bördor Två mötande, båda med bördor Två gående bär konventionell bår 600 mm 700 mm 800 mm 900 mm 1000 mm 1100 mm 1200 mm Gångriktning Gångriktningen bestäms ofta av kravet på en obehindrad passage in och ur trappan. Höger- eller vänstersvängd trappa kan annars väljas fritt. Högersvängd trappa svänger åt höger vid uppåtgående. Vänstersvängd svänger åt vänster. Minsta radie är 800 mm i bostadshus och ökas för trappor i byggnader med samlingslokaler, skolor etc. Trappor enbart för utrymning vid brand, rekommenderas ha trappsteg minst 900 mm, vid samlingslokal 1200 mm. Trappradie, antal steg/varv Trappradie väljs med hänsyn till normkrav, önskad framkomlighet och tillgängligt utrymme. Telve spiraltrappa tillverkas normalt med trappradier mellan 600 och 1200 mm. För varje radie tillverkas några olika antal steg per varv. Vid behov av andra radier eller antal steg per varv kan vår konstruktionsavdelning ge upplysningar. Vilka olika antal steg per varv som finns att välja mellan beror på vald trappradie och framgår av tabell nedan. Trappradie Steg/varv (mm) 13, Steghöjd Lämplig steghöjd väljs med utgångspunkt från normkrav och given nivåskillnad samt lämpligt antal steg per varv. Den bör ligga omkring 200 mm och varieras så lite som möjligt i samma trappa. Minimisteghöjden är 160 mm. Vid val av steghöjd måste hänsyn tas till kravet på frihöjd i trappan. Högersvängd Vänstersvängd Vil- och avstigningsplan Passage till och från trappan är vanligtvis givna på förhand. Trappans läge i förhållande till inoch utgång bestäms av inbyggnadsmåttet och behövligt utrymme på avstigningsplanen för t ex öppnandet av eventuella dörrar. När trappans läge är bestämt väljs en lämlig utformning av viloch avstigningsplan. Bottenplatta Bottenplatta fästs på det nedersta bjälklaget eller plinten med två expanderskruvar med diametern 12 mm. Trappans hela egenvikt och nyttiga last förs ned i denna punkt. Bottenplattans diameter är 237 mm och hålavståndet c/c 187 mm. Plint Om trappan står på plint bör fundamentet utföras enligt skiss till vänster. En undersökning kan behövas av aktuella grundförhållanden. Marken skall klara totallasten från trappan och plintens egenvikt utan skadliga sättningar. Enkel plint eller liknande behövs vid första steget. Totallast från trappa Dimensioneras enligt gällande betongbestämmelser Enligt BKR 99, 4:312 Vindlast enligt BKR 99, 3:6 Enligt BKR 99 4:1 Produktutveckling pågår ständigt. Leverans av produkter i annat utförande än de som presenteras i broschyren kan ske. 11

12 Produkter från Häfla Bruk: Gallerdurk Lättdurk Raka trappor Spiraltrappor Designade trappor Ramper Räcken Sträckmetall Garage, förråd och staket Maskinskydd Stålmöbler Entrégaller Takprodukter Varmförzinkning Laserskärning Rejmyre, Sweden Tel Fax RUDIN & CO REKLAMBYRÅ
